Исследование транзисторного СВЧ-усилителя на 28 ГГц для применения в сетях 5G

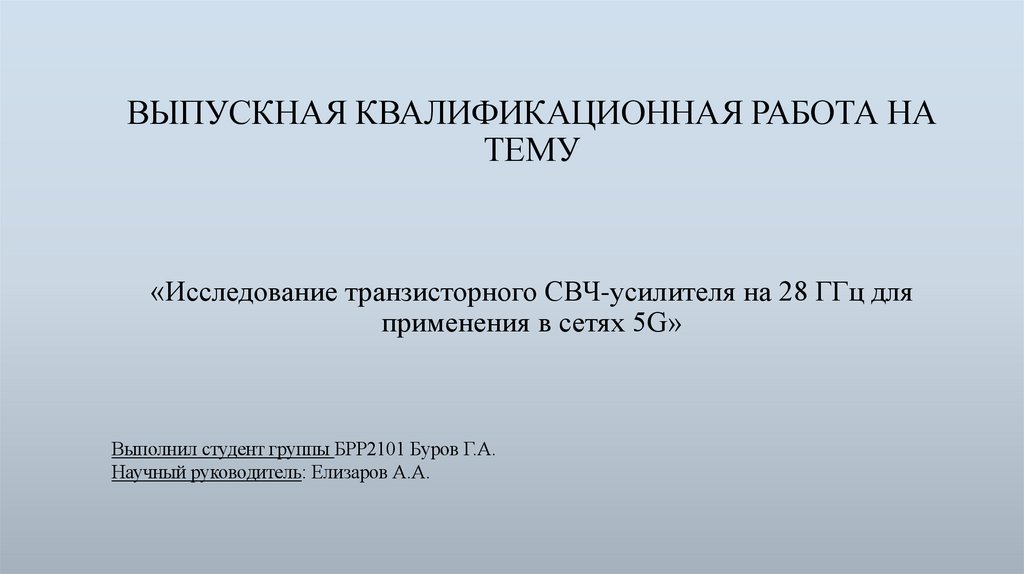

1. ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА НА ТЕМУ «Исследование транзисторного СВЧ-усилителя на 28 ГГц для применения в сетях 5G»

Выполнил студент группы БРР2101 Буров Г.А.
Научный руководитель: Елизаров А.А.

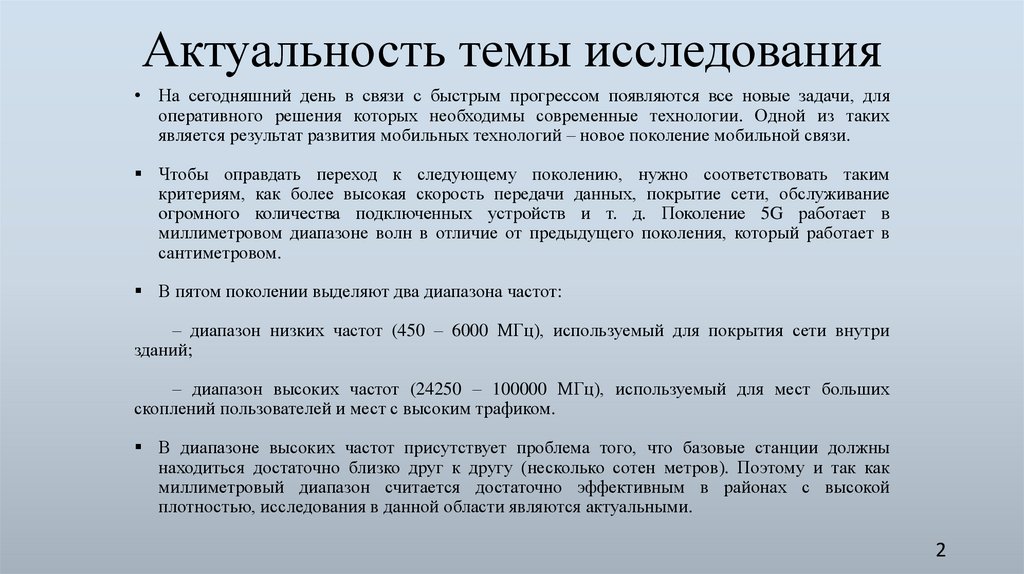

2. Актуальность темы исследования

• На сегодняшний день в связи с быстрым прогрессом появляются все новые задачи, для
оперативного решения которых необходимы современные технологии. Одной из таких
является результат развития мобильных технологий – новое поколение мобильной связи.
Чтобы оправдать переход к следующему поколению, нужно соответствовать таким
критериям, как более высокая скорость передачи данных, покрытие сети, обслуживание
огромного количества подключенных устройств и т. д. Поколение 5G работает в
миллиметровом диапазоне волн в отличие от предыдущего поколения, который работает в
сантиметровом.
В пятом поколении выделяют два диапазона частот:
– диапазон низких частот (450 – 6000 МГц), используемый для покрытия сети внутри
зданий;
– диапазон высоких частот (24250 – 100000 МГц), используемый для мест больших
скоплений пользователей и мест с высоким трафиком.
В диапазоне высоких частот присутствует проблема того, что базовые станции должны
находиться достаточно близко друг к другу (несколько сотен метров). Поэтому и так как
миллиметровый диапазон считается достаточно эффективным в районах с высокой
плотностью, исследования в данной области являются актуальными.
2

3. Цель исследования

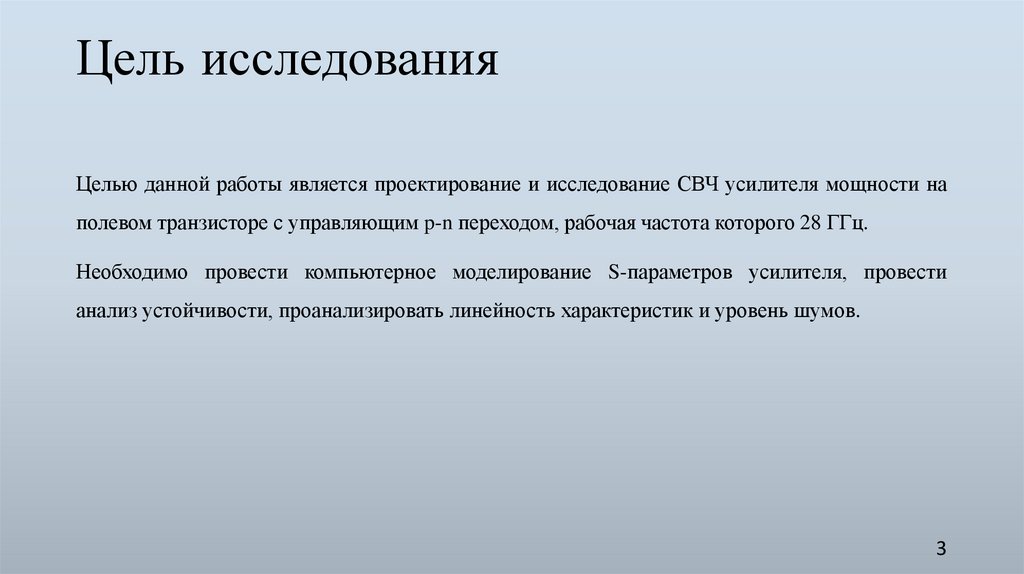

Целью данной работы является проектирование и исследование СВЧ усилителя мощности на
полевом транзисторе с управляющим p-n переходом, рабочая частота которого 28 ГГц.
Необходимо провести компьютерное моделирование S-параметров усилителя, провести
анализ устойчивости, проанализировать линейность характеристик и уровень шумов.
3

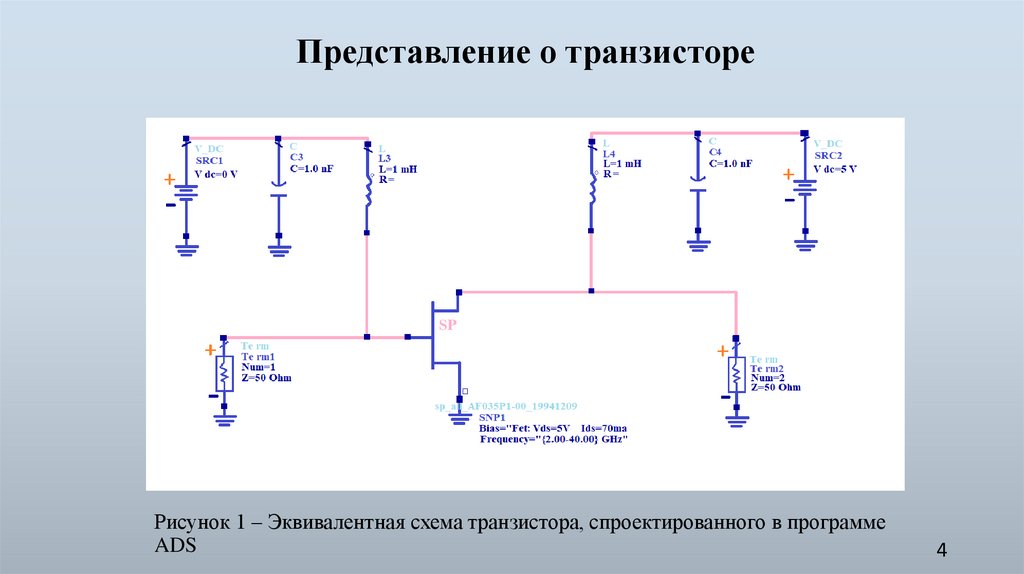

4. Рисунок 1 – Эквивалентная схема транзистора, спроектированного в программе ADS

Представление о транзисторе
Рисунок 1 – Эквивалентная схема транзистора, спроектированного в программе
ADS
4

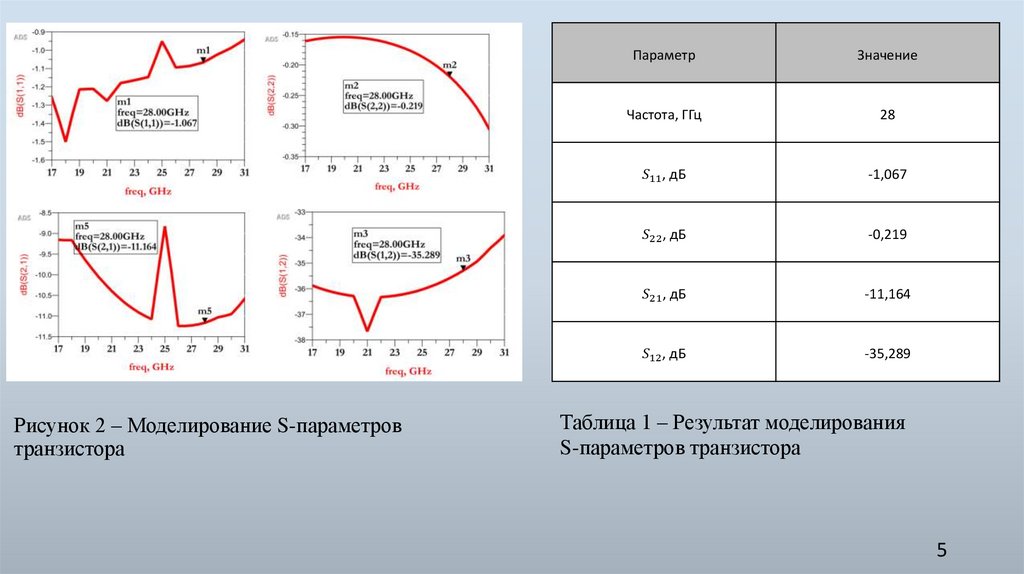

5. Рисунок 2 – Моделирование S-параметров транзистора

Параметр
Значение
Частота, ГГц
28
