Результаты этапа междисциплинарного проекта. Дисциплина: «Проектирование информационных систем»

1. Результаты этапа междисциплинарного проекта

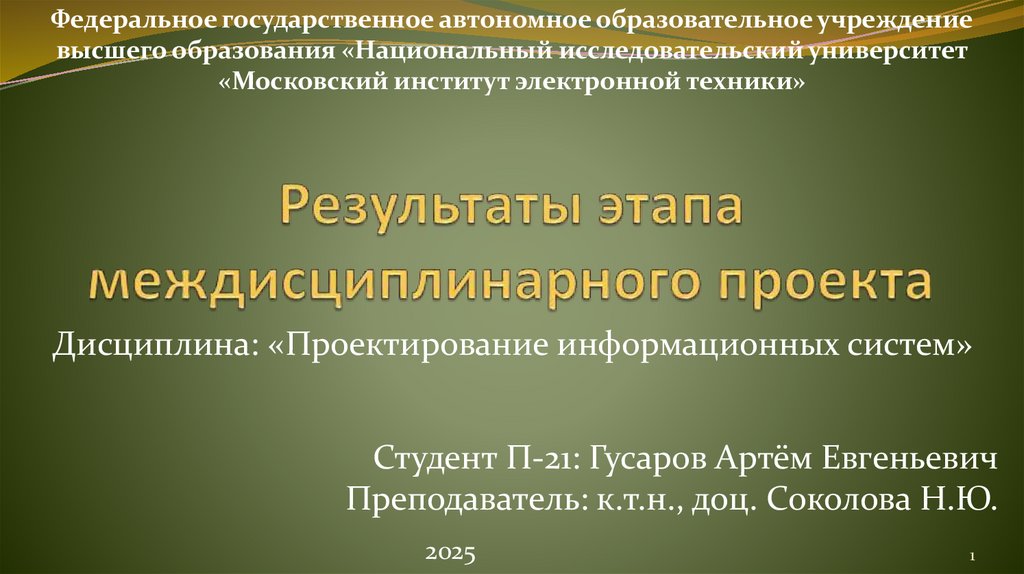

Федеральное государственное автономное образовательное учреждение
высшего образования «Национальный исследовательский университет
«Московский институт электронной техники»
Дисциплина: «Проектирование информационных систем»
Студент П-21: Гусаров Артём Евгеньевич
Преподаватель: к.т.н., доц. Соколова Н.Ю.
2025
1

2. Задание

Вариант №28

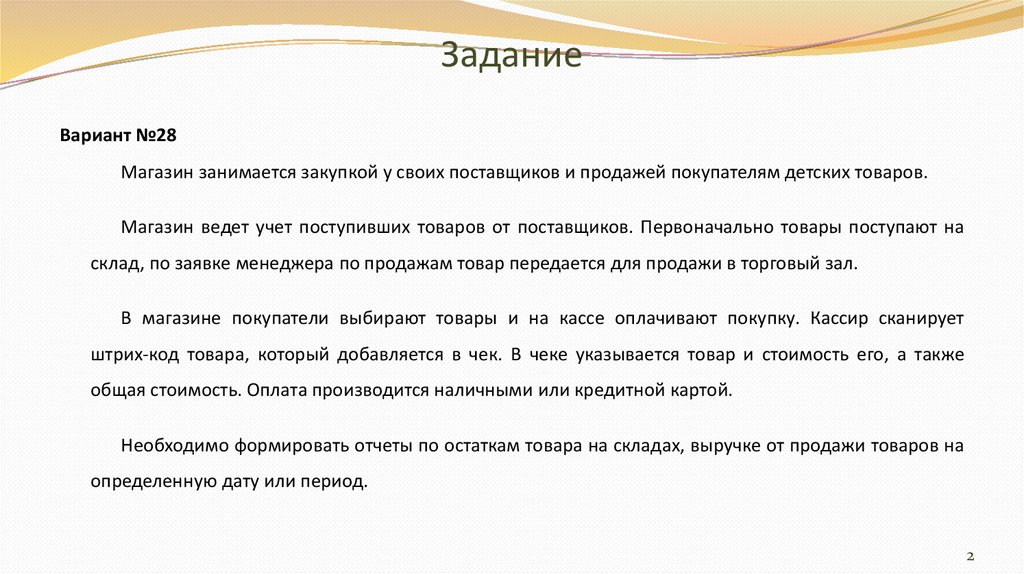

Магазин занимается закупкой у своих поставщиков и продажей покупателям детских товаров.
Магазин ведет учет поступивших товаров от поставщиков. Первоначально товары поступают на
склад, по заявке менеджера по продажам товар передается для продажи в торговый зал.
В магазине покупатели выбирают товары и на кассе оплачивают покупку. Кассир сканирует
штрих-код товара, который добавляется в чек. В чеке указывается товар и стоимость его, а также
общая стоимость. Оплата производится наличными или кредитной картой.
Необходимо формировать отчеты по остаткам товара на складах, выручке от продажи товаров на
определенную дату или период.
2

3. Цель и задачи работы

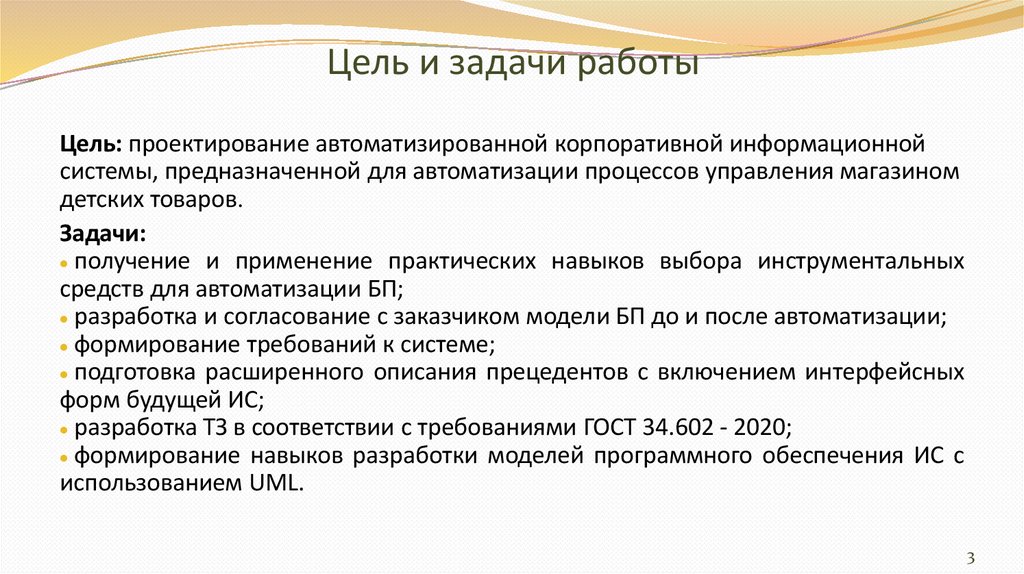

Цель: проектирование автоматизированной корпоративной информационной
системы, предназначенной для автоматизации процессов управления магазином
детских товаров.
Задачи:
получение и применение практических навыков выбора инструментальных
средств для автоматизации БП;
разработка и согласование с заказчиком модели БП до и после автоматизации;
формирование требований к системе;
подготовка расширенного описания прецедентов с включением интерфейсных
форм будущей ИС;
разработка ТЗ в соответствии с требованиями ГОСТ 34.602 - 2020;
формирование навыков разработки моделей программного обеспечения ИС с
использованием UML.
3

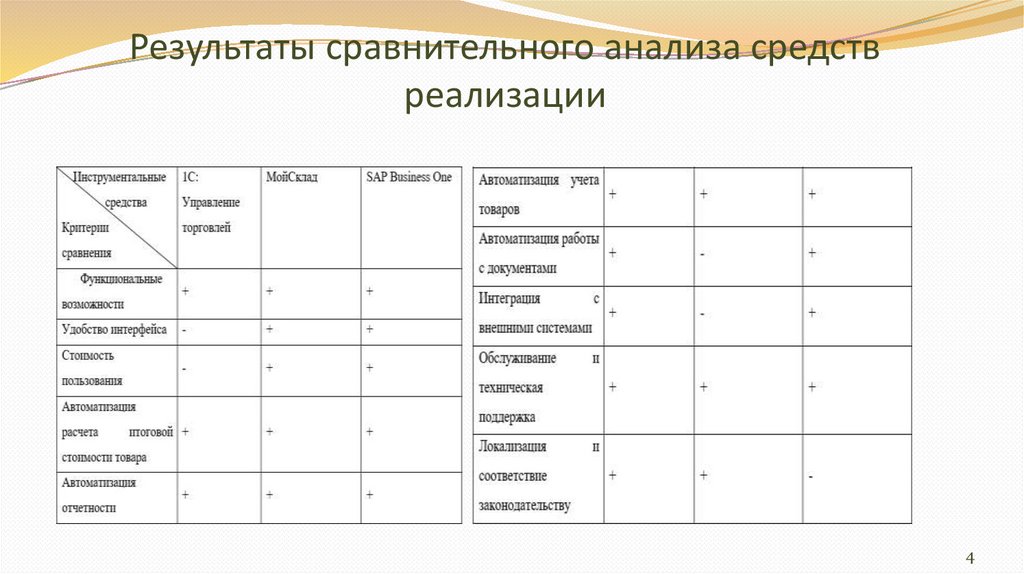

4. Результаты сравнительного анализа средств реализации

4

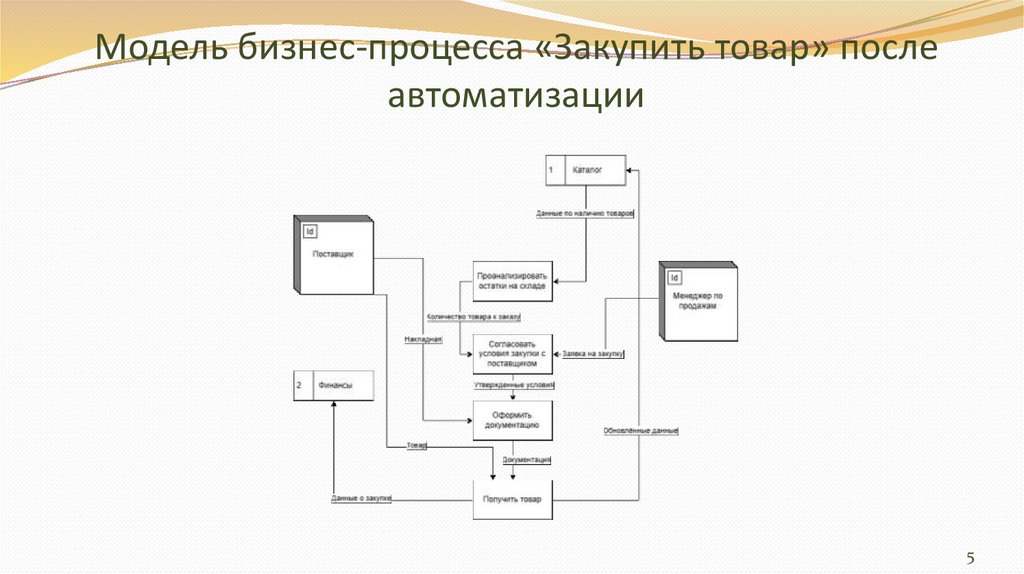

5. Модель бизнес-процесса «Закупить товар» после автоматизации

5

6. Требования к информационной системе «Магазин детских товаров»

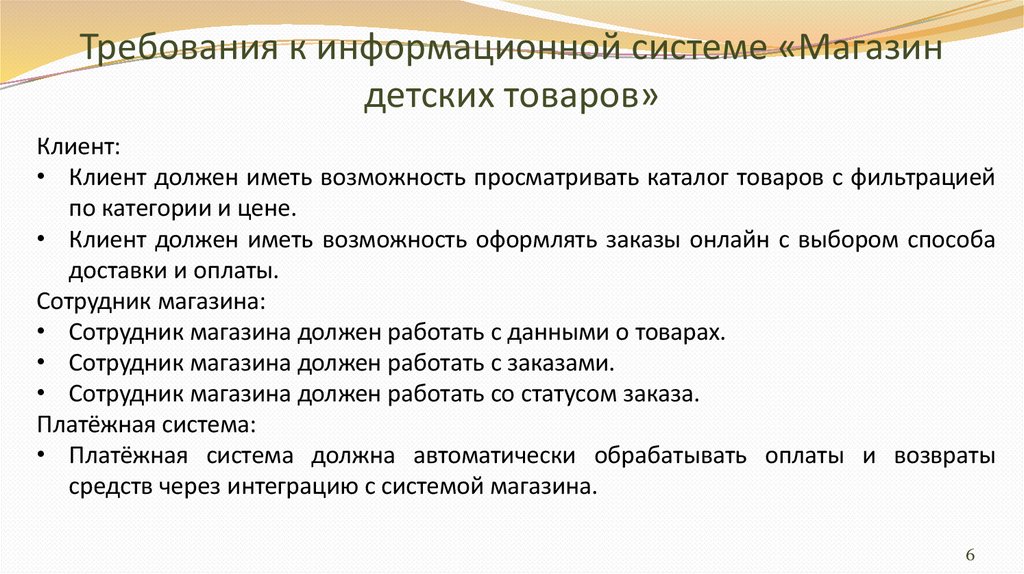

Клиент:
• Клиент должен иметь возможность просматривать каталог товаров с фильтрацией
по категории и цене.
• Клиент должен иметь возможность оформлять заказы онлайн с выбором способа
доставки и оплаты.
Сотрудник магазина:
• Сотрудник магазина должен работать с данными о товарах.
• Сотрудник магазина должен работать с заказами.
• Сотрудник магазина должен работать со статусом заказа.
Платёжная система:
• Платёжная система должна автоматически обрабатывать оплаты и возвраты
средств через интеграцию с системой магазина.
6

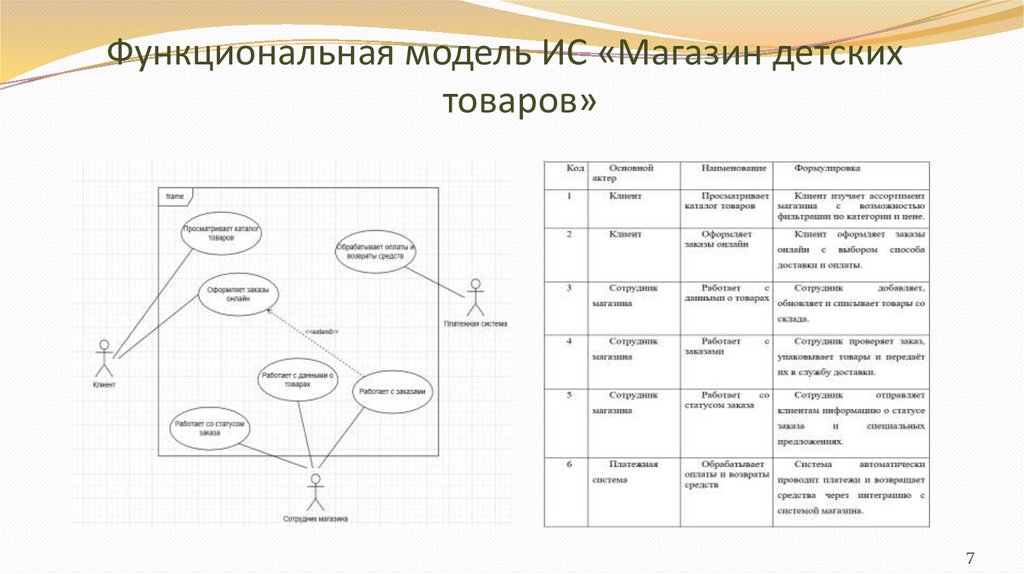

7.

Функциональная модель ИС «Магазин детских
товаров»
7

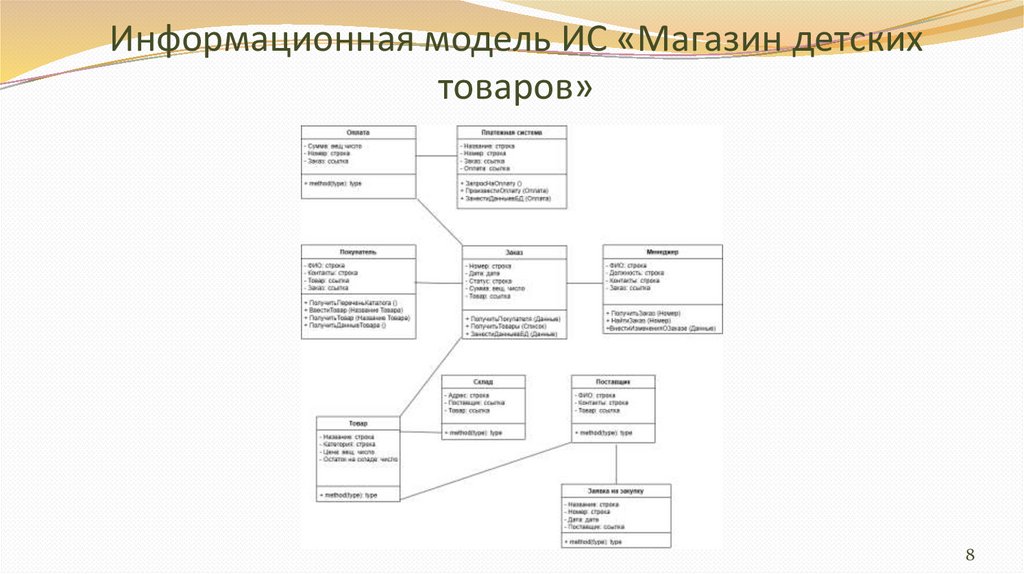

8. Информационная модель ИС «Магазин детских товаров»

8

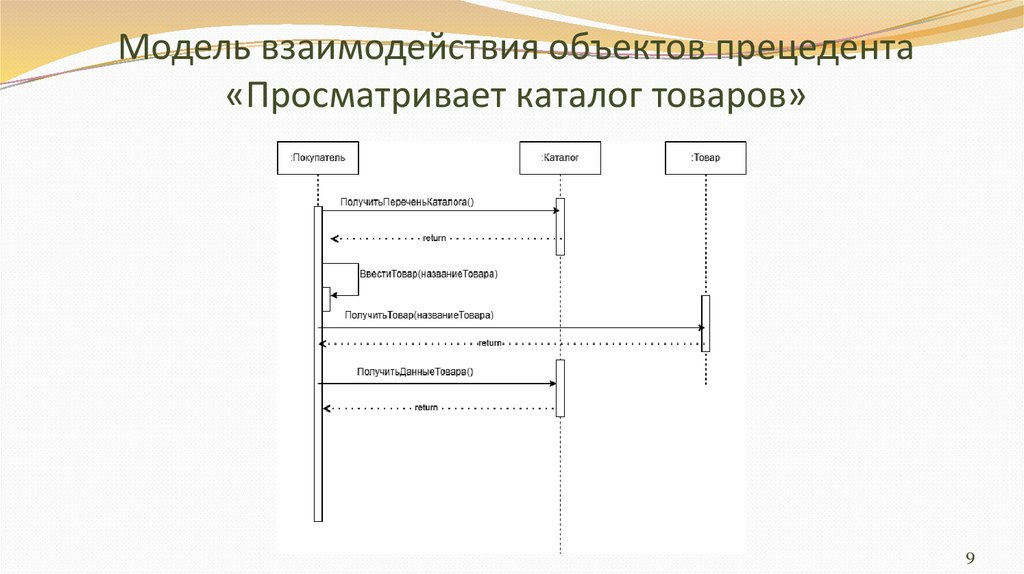

9. Модель взаимодействия объектов прецедента «Просматривает каталог товаров»

9

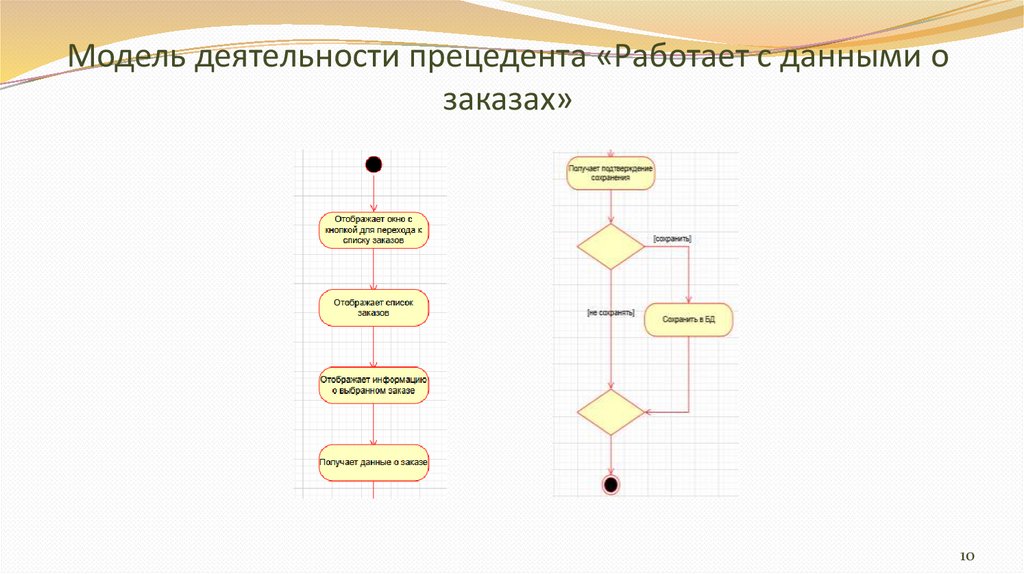

10. Модель деятельности прецедента «Работает с данными о заказах»

10

11.

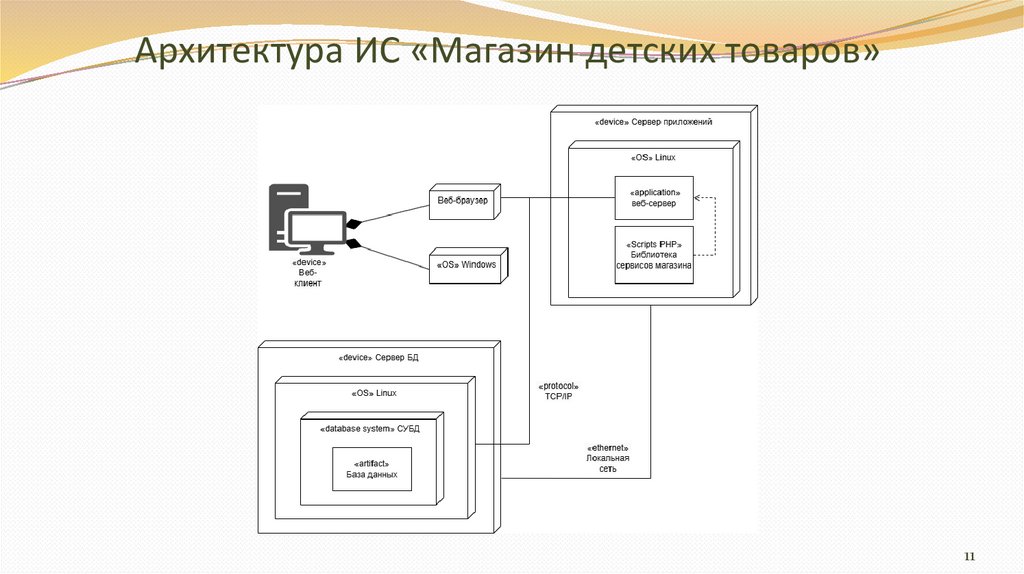

Архитектура ИС «Магазин детских товаров»
11

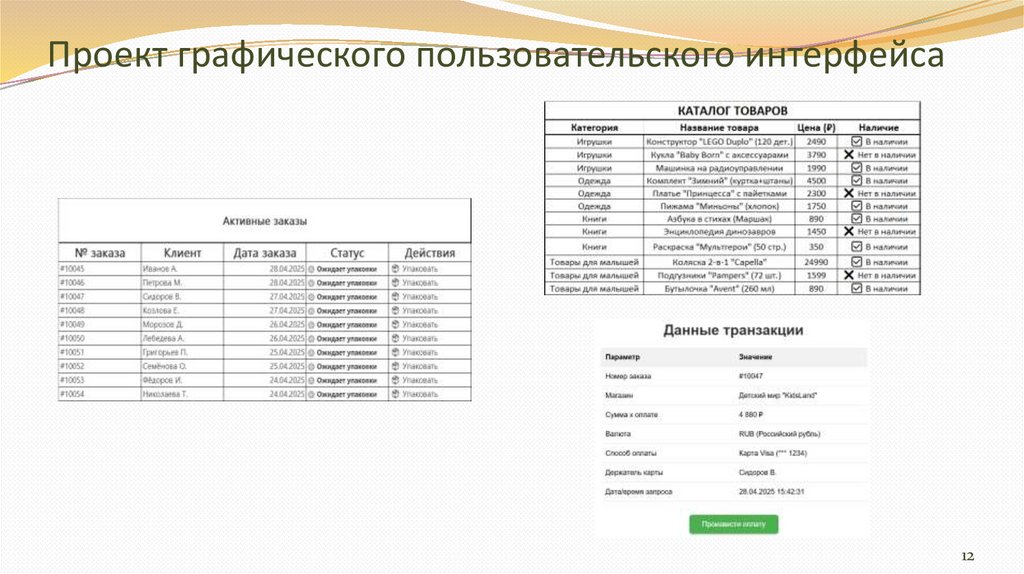

12. Проект графического пользовательского интерфейса

12

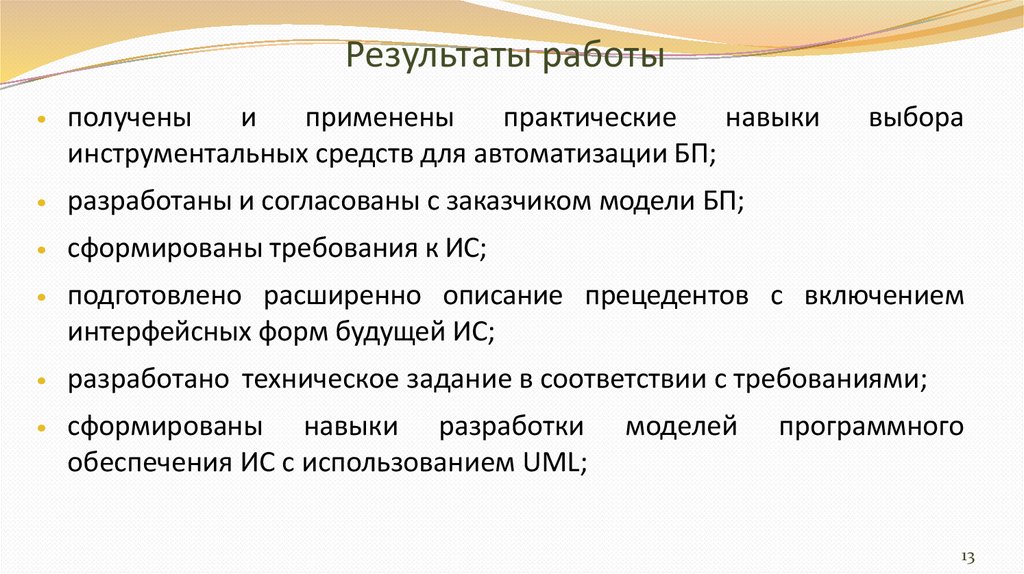

13. Результаты работы

получены
и
применены
практические
навыки
инструментальных средств для автоматизации БП;
разработаны и согласованы с заказчиком модели БП;
сформированы требования к ИС;
подготовлено расширенно описание прецедентов с включением
интерфейсных форм будущей ИС;
разработано техническое задание в соответствии с требованиями;
сформированы навыки разработки
обеспечения ИС с использованием UML;
моделей
выбора
программного
13
