Технология монтажа системы заземления многоквартирного жилого дома. Выпускная квалификационная работа

1. Тема:

Выпускная квалификационная работа
Тема:
Технология монтажа системы
заземления многоквартирного
жилого дома
Выполнил: Устинычев Алексей Алексеевич
студент группы: ЗЭС-22
Руководитель ВКР: Костин А.В.

2.

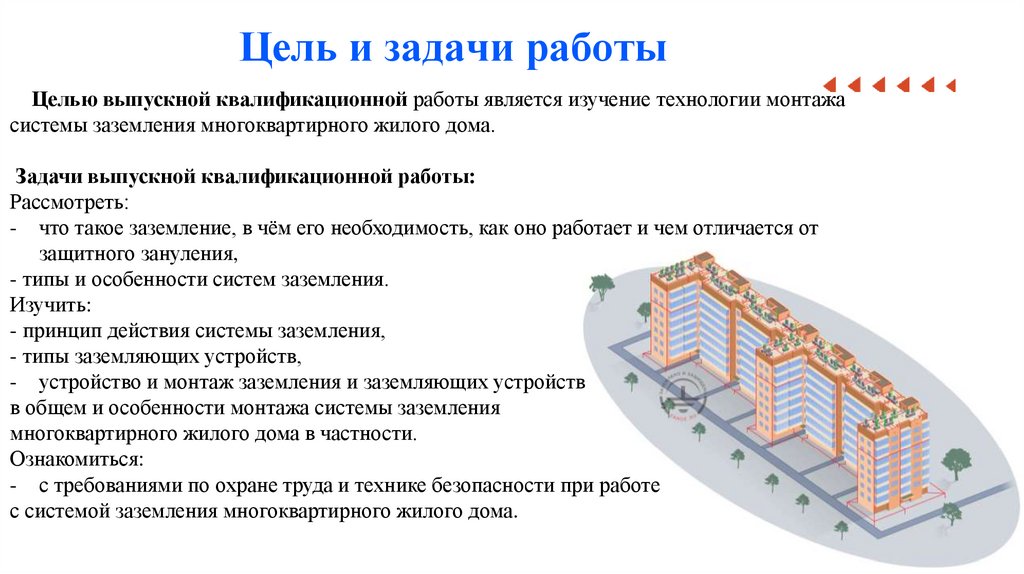

Цель и задачи работы
Целью выпускной квалификационной работы является изучение технологии монтажа
системы заземления многоквартирного жилого дома.
Задачи выпускной квалификационной работы:
Рассмотреть:
- что такое заземление, в чём его необходимость, как оно работает и чем отличается от
защитного зануления,
- типы и особенности систем заземления.
Изучить:
- принцип действия системы заземления,
- типы заземляющих устройств,
- устройство и монтаж заземления и заземляющих устройств
в общем и особенности монтажа системы заземления
многоквартирного жилого дома в частности.
Ознакомиться:
- с требованиями по охране труда и технике безопасности при работе
с системой заземления многоквартирного жилого дома.

3.

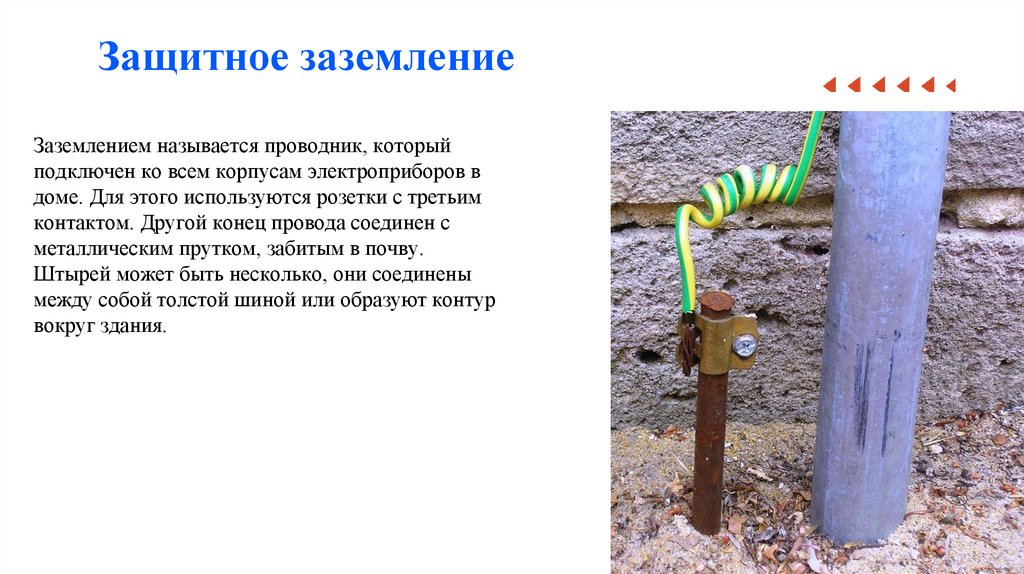

Защитное заземление
Заземлением называется проводник, который
подключен ко всем корпусам электроприборов в
доме. Для этого используются розетки с третьим
контактом. Другой конец провода соединен с
металлическим прутком, забитым в почву.
Штырей может быть несколько, они соединены
между собой толстой шиной или образуют контур
вокруг здания.

4.

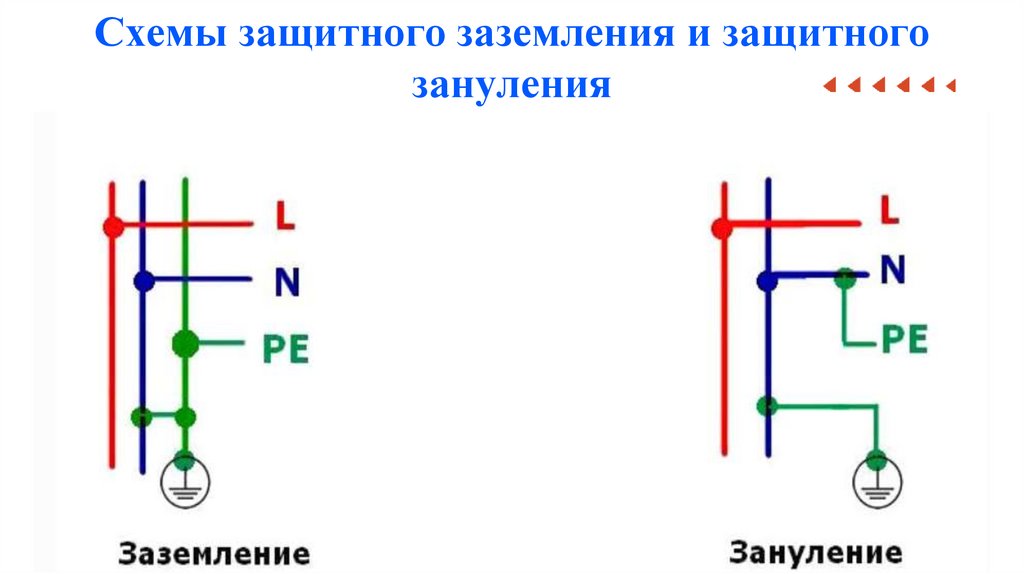

Схемы защитного заземления и защитного
зануления

5.

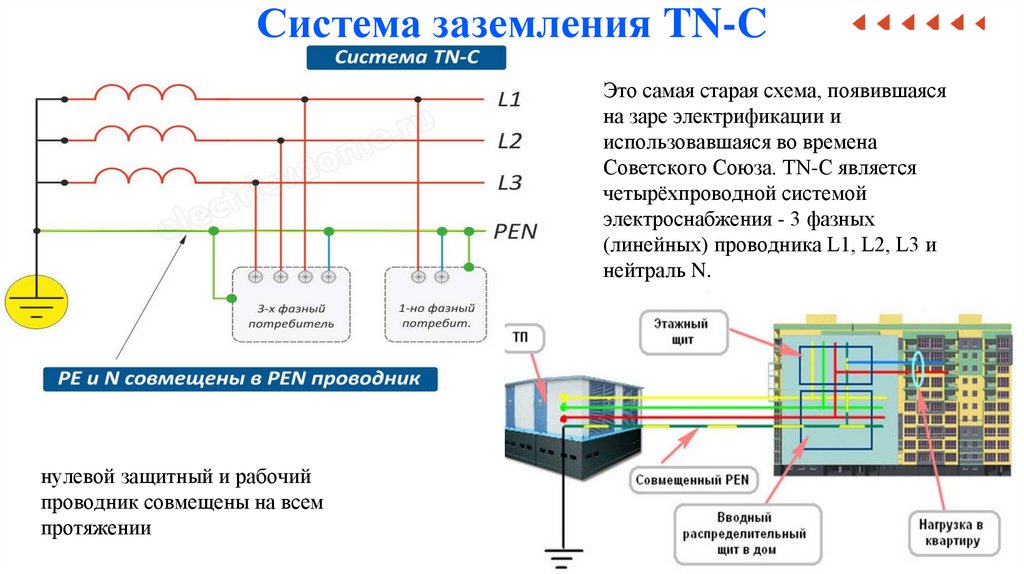

Система заземления TN-C
Это самая старая схема, появившаяся
на заре электрификации и
использовавшаяся во времена
Советского Союза. TN-C является
четырёхпроводной системой
электроснабжения - 3 фазных
(линейных) проводника L1, L2, L3 и
нейтраль N.
нулевой защитный и рабочий
проводник совмещены на всем
протяжении

6.

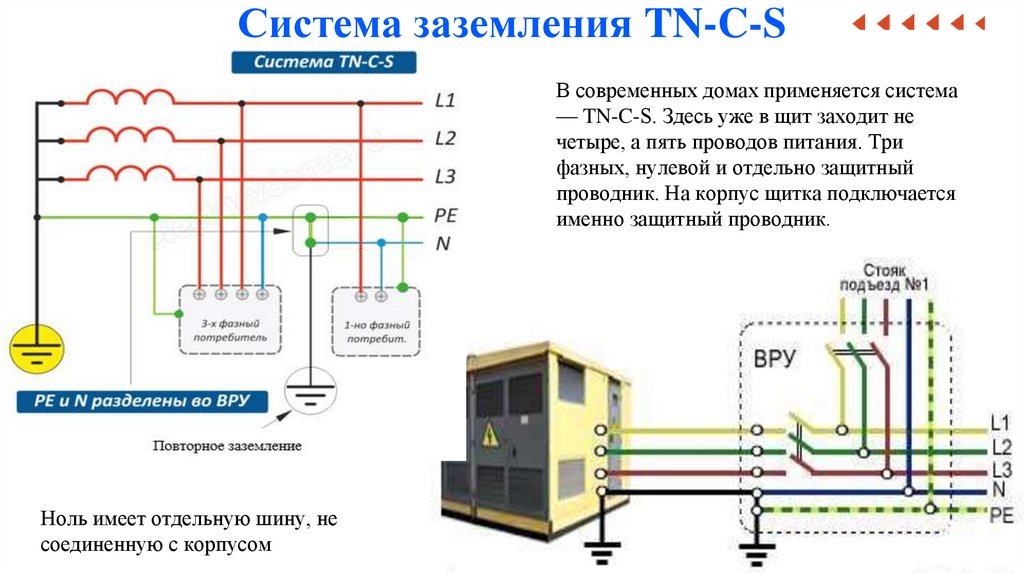

Система заземления TN-C-S
В современных домах применяется система
— TN-C-S. Здесь уже в щит заходит не
четыре, а пять проводов питания. Три
фазных, нулевой и отдельно защитный
проводник. На корпус щитка подключается
именно защитный проводник.
Ноль имеет отдельную шину, не
соединенную с корпусом

7.

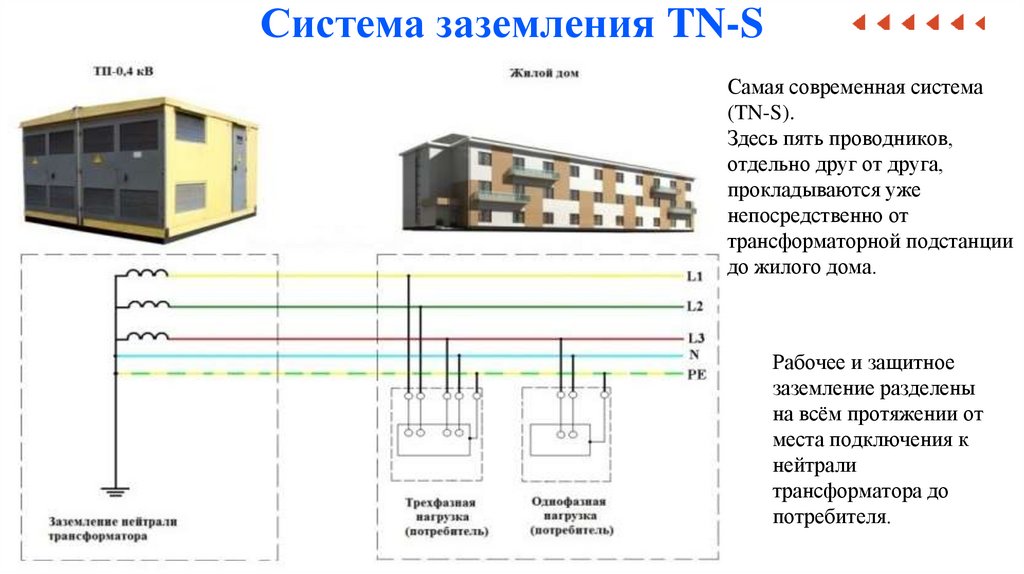

Система заземления TN-S
Самая современная система
(TN-S).
Здесь пять проводников,
отдельно друг от друга,
прокладываются уже
непосредственно от
трансформаторной подстанции
до жилого дома.
Рабочее и защитное
заземление разделены
на всём протяжении от
места подключения к
нейтрали
трансформатора до
потребителя.

8.

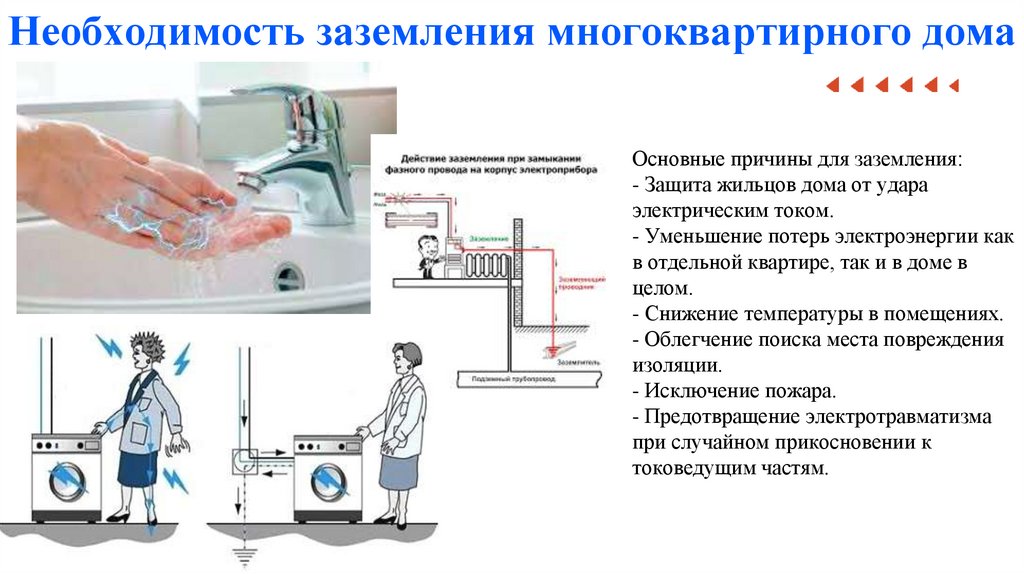

Необходимость заземления многоквартирного дома
Основные причины для заземления:
- Защита жильцов дома от удара
электрическим током.
- Уменьшение потерь электроэнергии как
в отдельной квартире, так и в доме в
целом.
- Снижение температуры в помещениях.
- Облегчение поиска места повреждения
изоляции.
- Исключение пожара.
- Предотвращение электротравматизма
при случайном прикосновении к
токоведущим частям.

9.

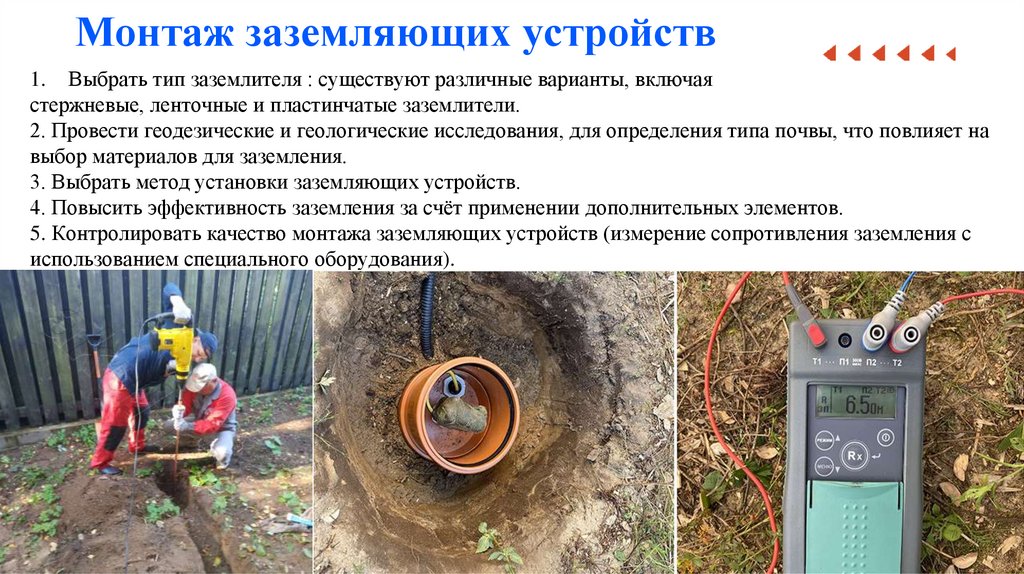

Монтаж заземляющих устройств
1. Выбрать тип заземлителя : существуют различные варианты, включая
стержневые, ленточные и пластинчатые заземлители.
2. Провести геодезические и геологические исследования, для определения типа почвы, что повлияет на
выбор материалов для заземления.
3. Выбрать метод установки заземляющих устройств.
4. Повысить эффективность заземления за счёт применении дополнительных элементов.
5. Контролировать качество монтажа заземляющих устройств (измерение сопротивления заземления с
использованием специального оборудования).

10.

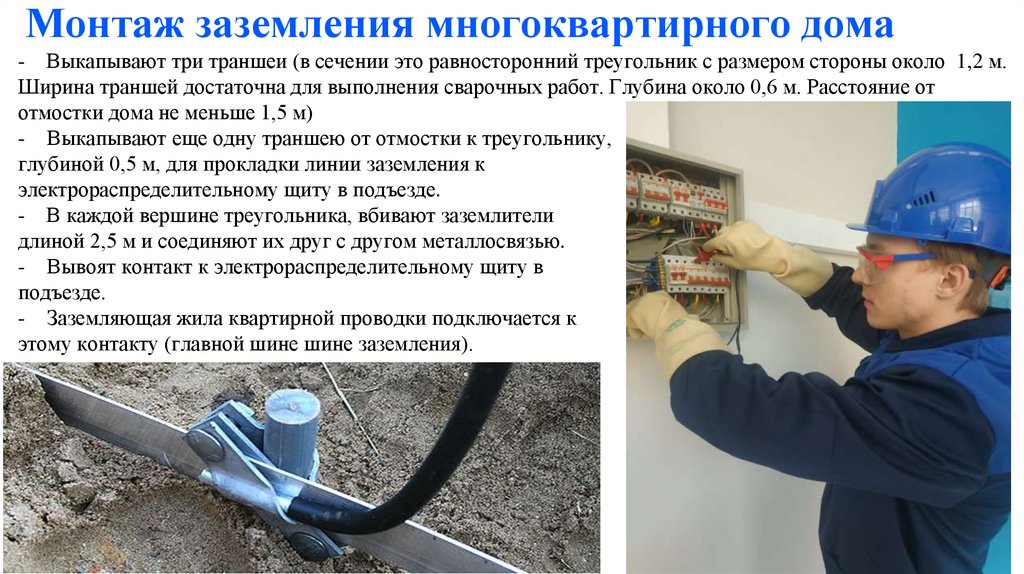

Монтаж заземления многоквартирного дома
- Выкапывают три траншеи (в сечении это равносторонний треугольник с размером стороны около 1,2 м.
Ширина траншей достаточна для выполнения сварочных работ. Глубина около 0,6 м. Расстояние от
отмостки дома не меньше 1,5 м)
- Выкапывают еще одну траншею от отмостки к треугольнику,
глубиной 0,5 м, для прокладки линии заземления к
электрораспределительному щиту в подъезде.
- В каждой вершине треугольника, вбивают заземлители
длиной 2,5 м и соединяют их друг с другом металлосвязью.
- Вывоят контакт к электрораспределительному щиту в
подъезде.
- Заземляющая жила квартирной проводки подключается к
этому контакту (главной шине шине заземления).

11.

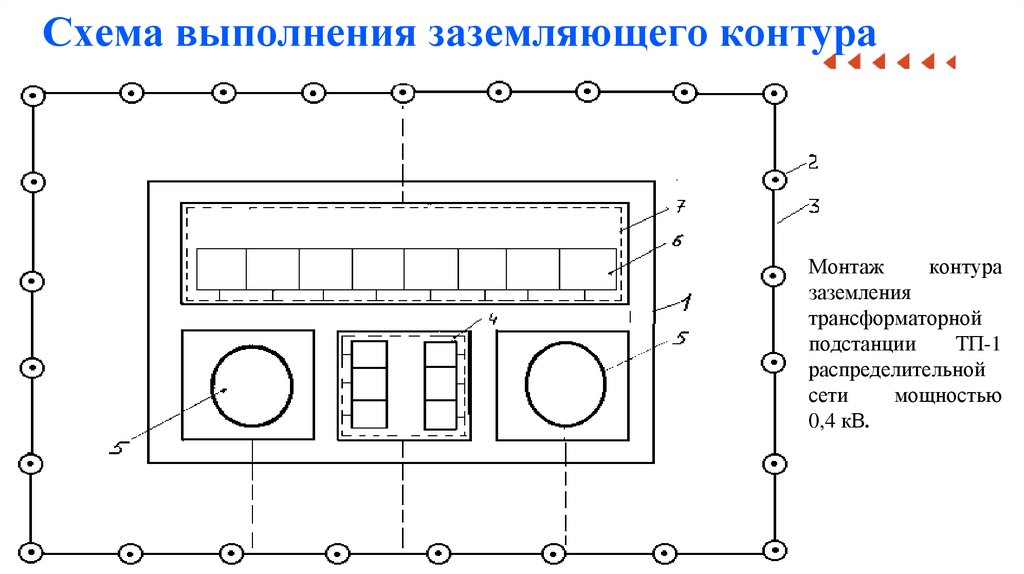

Схема выполнения заземляющего контура
Монтаж
контура
заземления
трансформаторной
подстанции
ТП-1
распределительной
сети
мощностью
0,4 кВ.

12.

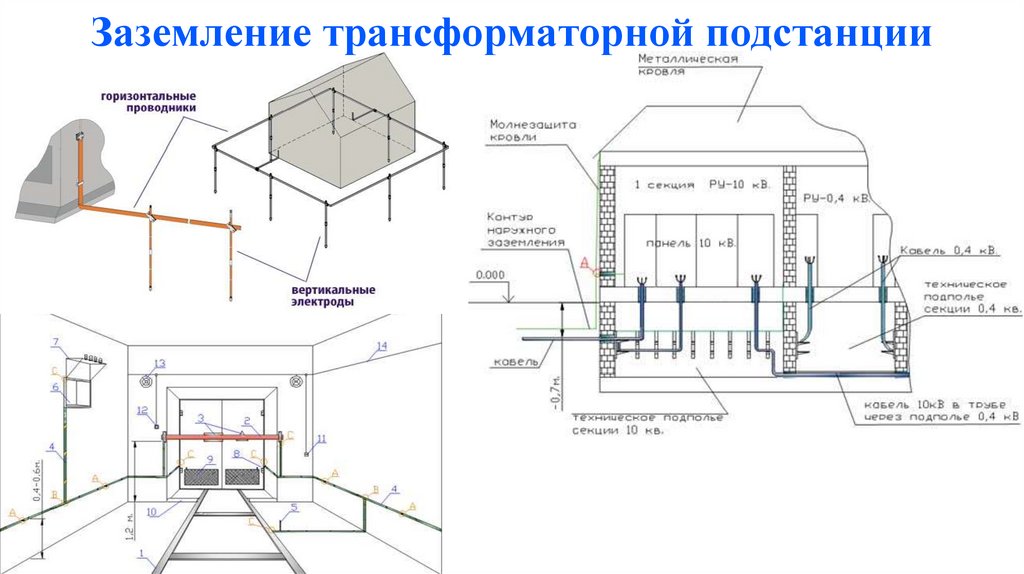

Заземление трансформаторной подстанции

13.

Охрана труда и техника безопасности
Во время монтажа заземления и замеров заземления необходимо пользоваться
правилами техники безопасности при производстве электромонтажных работ и пусконаладочных работ. А также следует придерживаться установленных обязательных
требований по охране труда в Российской Федерации, а именно:
ГОСТ 12.2.007.10-87 Система стандартов безопасности труда.
Трудовой кодекс Российской Федерации от 30.12.2001 №197-ФЗ.
Правила по охране труда при эксплуатации электроустановок.

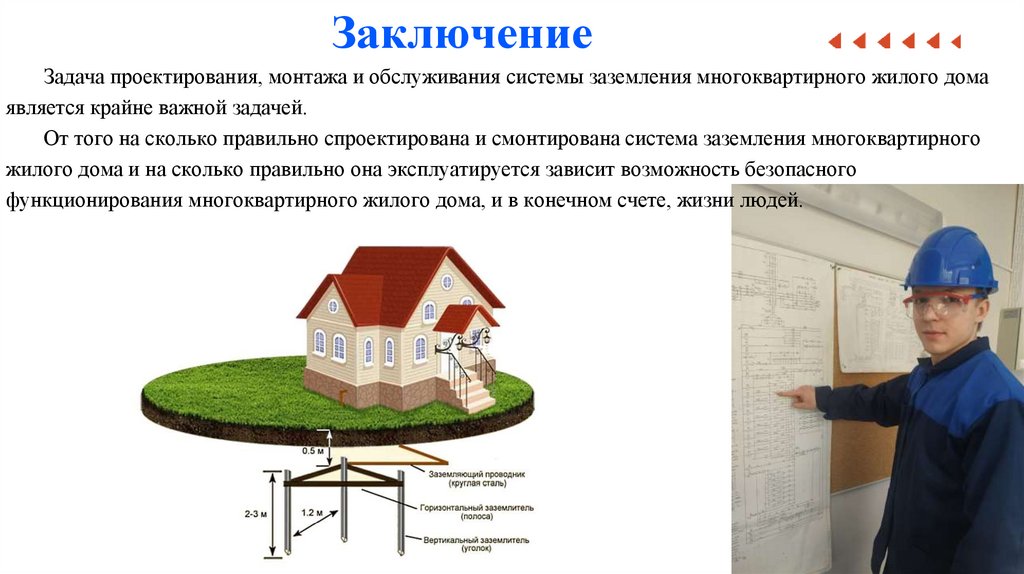

14. Заключение

Задача проектирования, монтажа и обслуживания системы заземления многоквартирного жилого дома
является крайне важной задачей.
От того на сколько правильно спроектирована и смонтирована система заземления многоквартирного
жилого дома и на сколько правильно она эксплуатируется зависит возможность безопасного
функционирования многоквартирного жилого дома, и в конечном счете, жизни людей.
