Электроника. Литература

1. Электроника

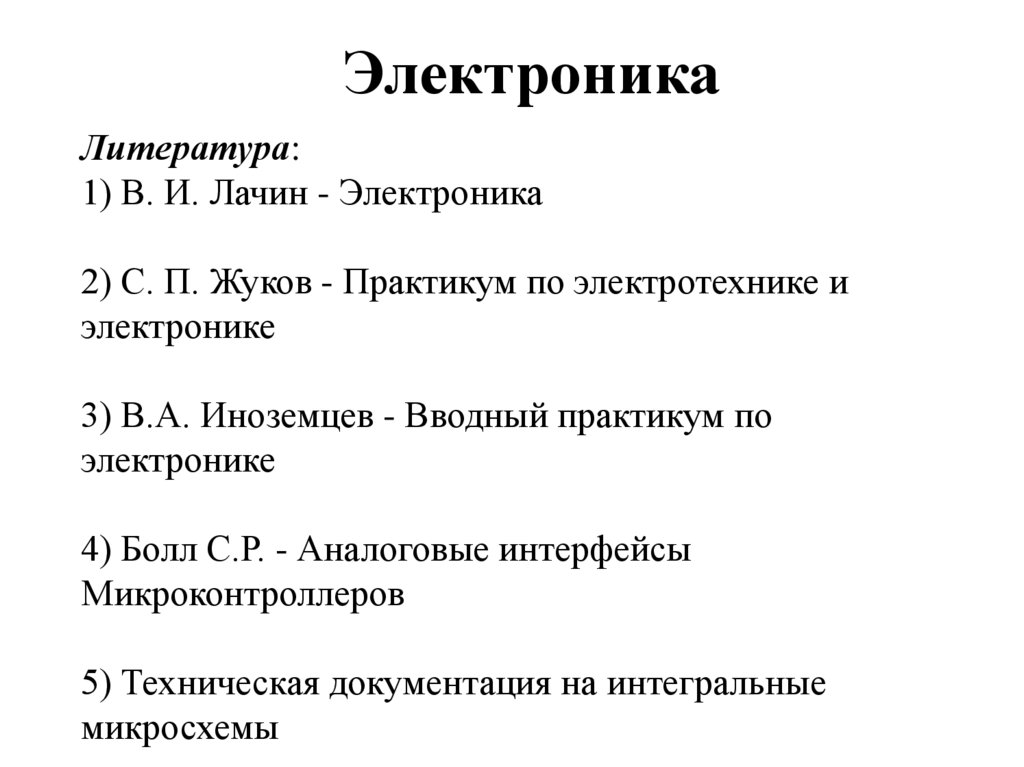

Литература:
1) В. И. Лачин - Электроника
2) С. П. Жуков - Практикум по электротехнике и
электронике
3) В.А. Иноземцев - Вводный практикум по
электронике
4) Болл С.Р. - Аналоговые интерфейсы
Микроконтроллеров
5) Техническая документация на интегральные
микросхемы

2.

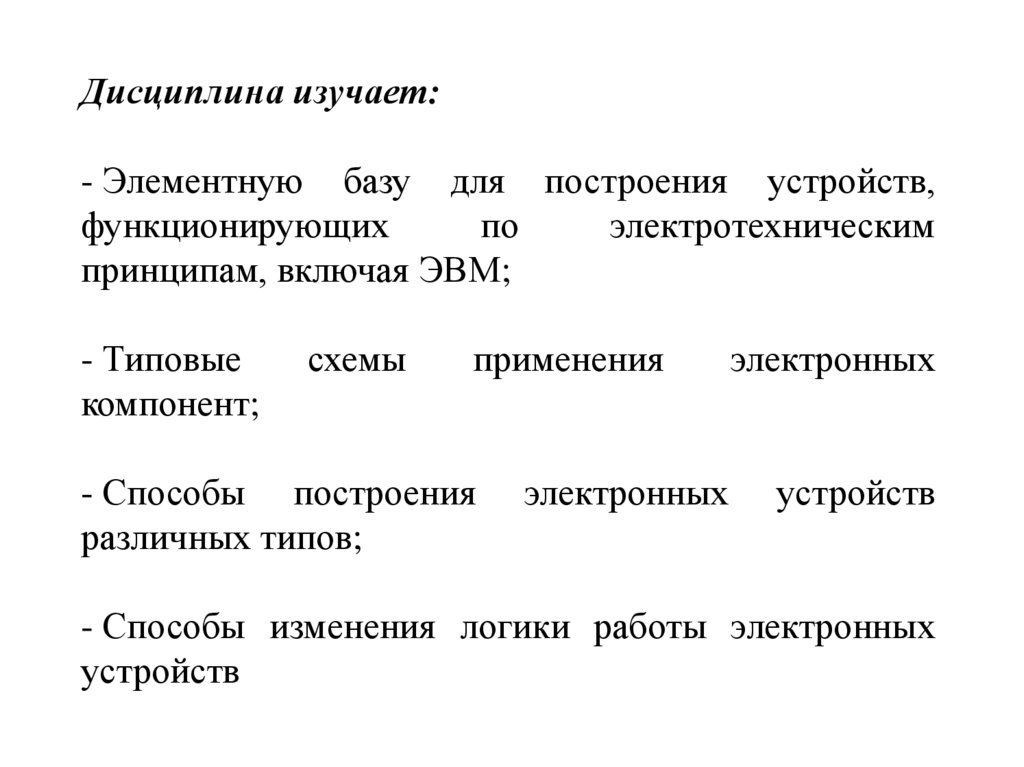

Дисциплина изучает:
- Элементную базу для построения устройств,
функционирующих
по
электротехническим
принципам, включая ЭВМ;
- Типовые
компонент;
схемы
применения
- Способы построения
различных типов;
электронных
электронных
устройств
- Способы изменения логики работы электронных
устройств

3.

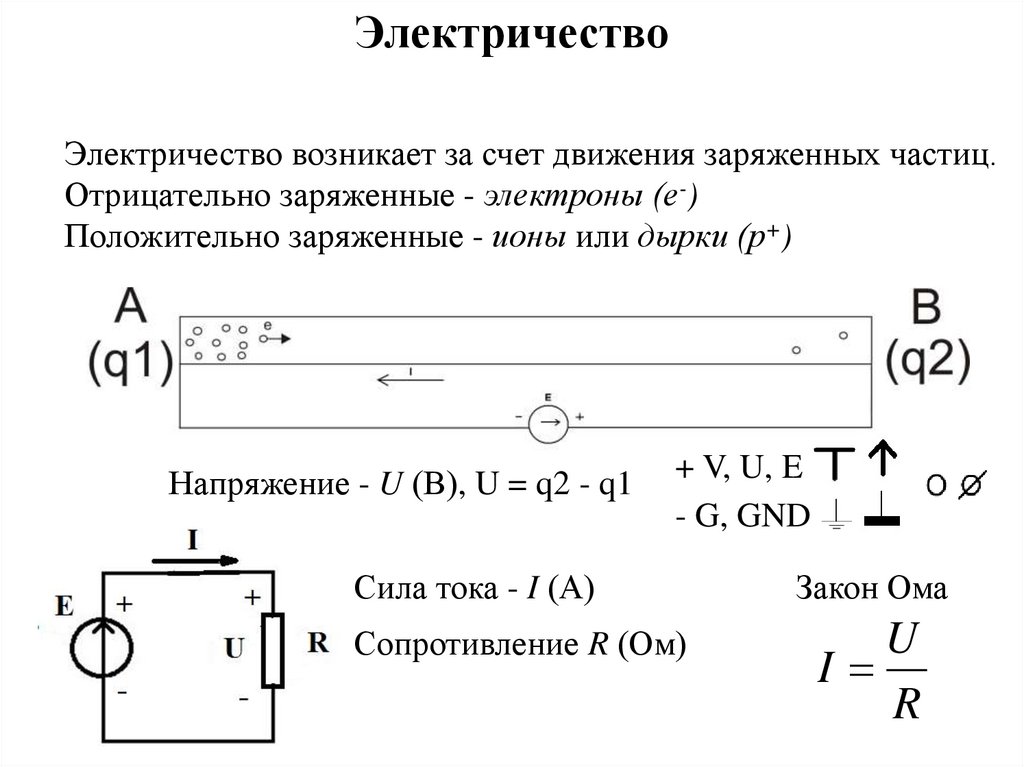

Электричество
Электричество возникает за счет движения заряженных частиц.
Отрицательно заряженные - электроны (е-)
Положительно заряженные - ионы или дырки (р+)
Напряжение - U (В), U = q2 - q1
+ V, U, E
- G, GND
Сила тока - I (А)
Закон Ома
Сопротивление R (Ом)
U
I
R

4.

Типы электронных устройств и компонент:
- Аналоговые;
- Цифровые;
- Смешанные;

5.

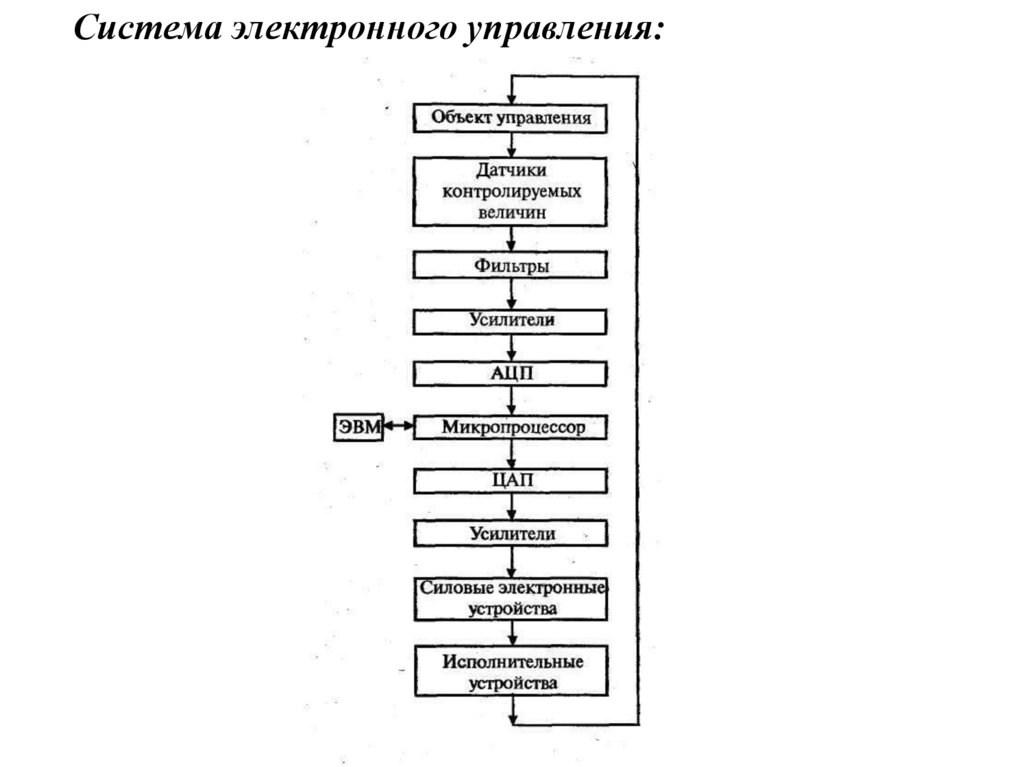

Система электронного управления:

6.

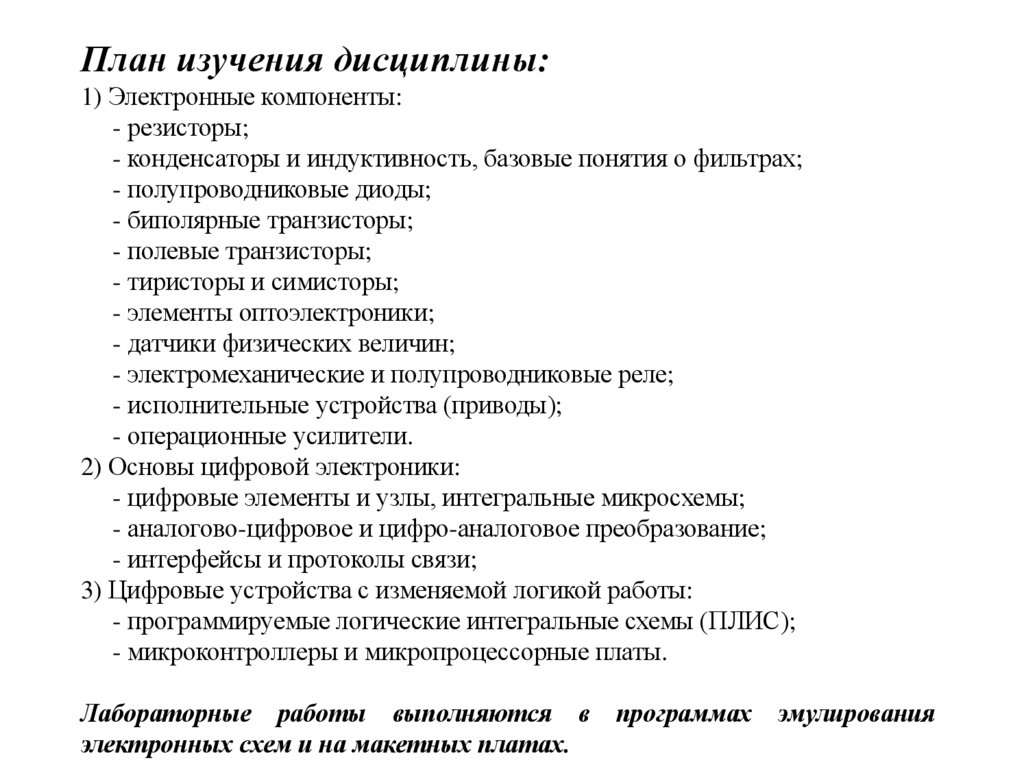

План изучения дисциплины:
1) Электронные компоненты:
- резисторы;
- конденсаторы и индуктивность, базовые понятия о фильтрах;
- полупроводниковые диоды;
- биполярные транзисторы;

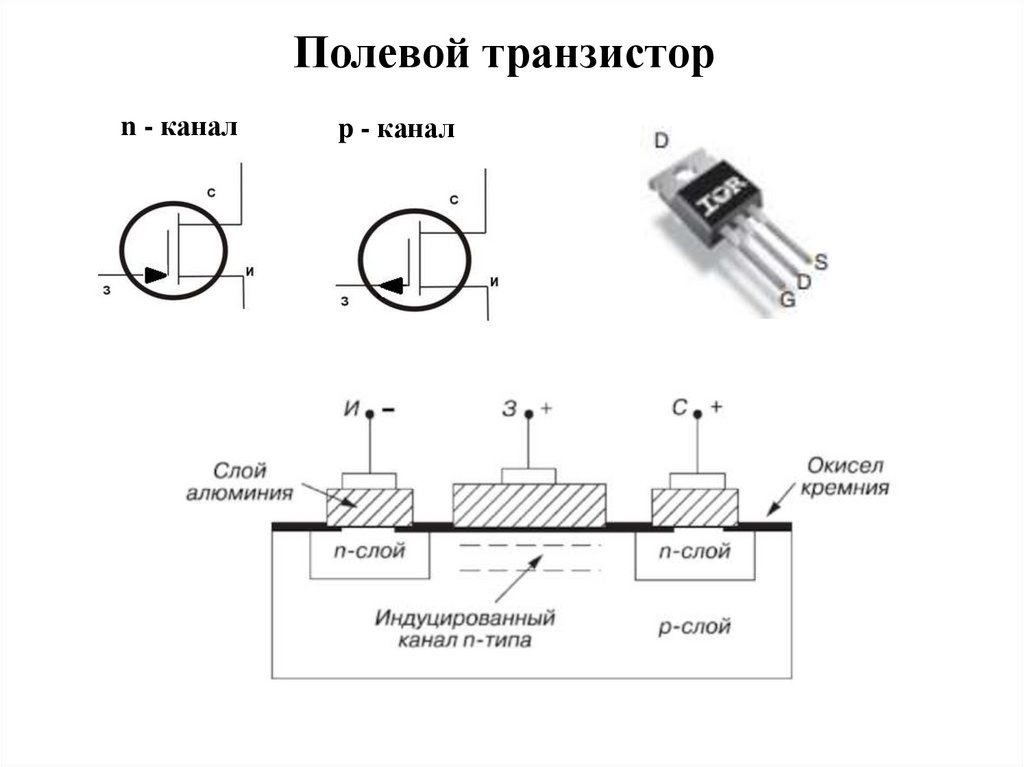

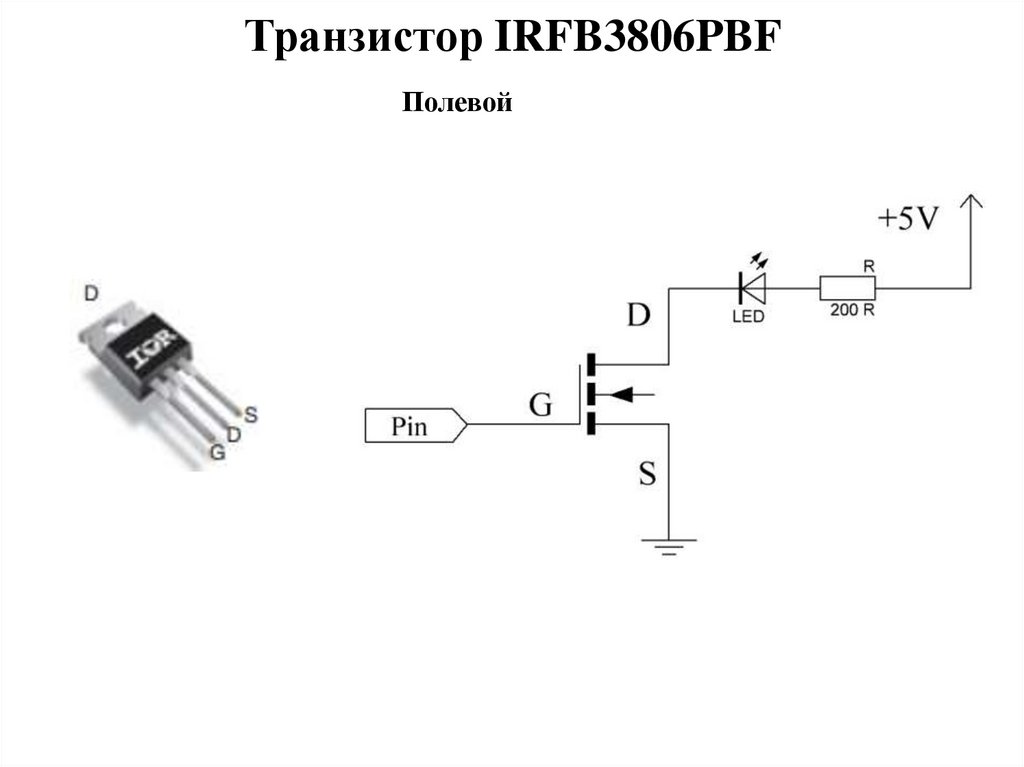

- полевые транзисторы;
- тиристоры и симисторы;
- элементы оптоэлектроники;
- датчики физических величин;

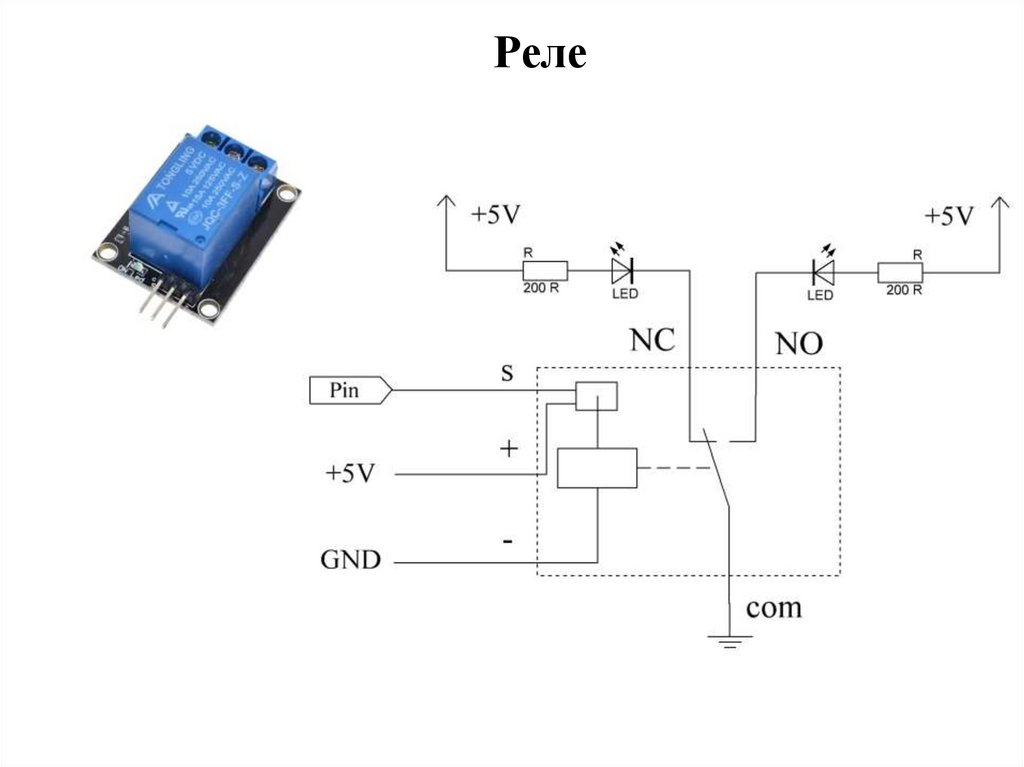

- электромеханические и полупроводниковые реле;
- исполнительные устройства (приводы);
- операционные усилители.
2) Основы цифровой электроники:
- цифровые элементы и узлы, интегральные микросхемы;

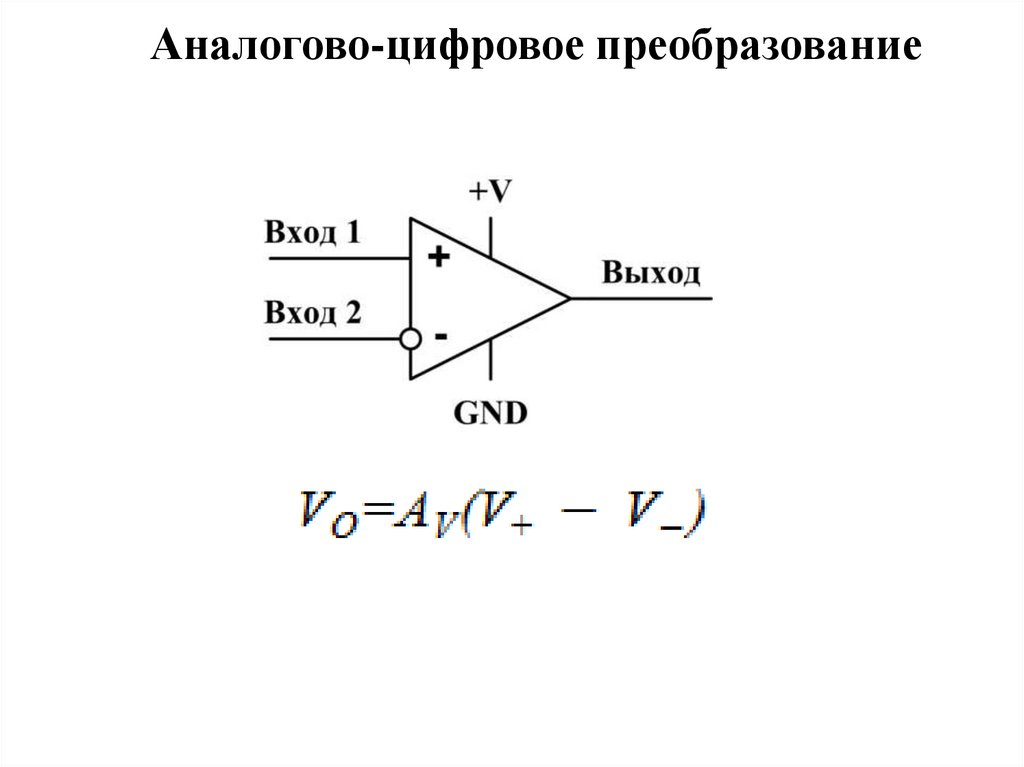

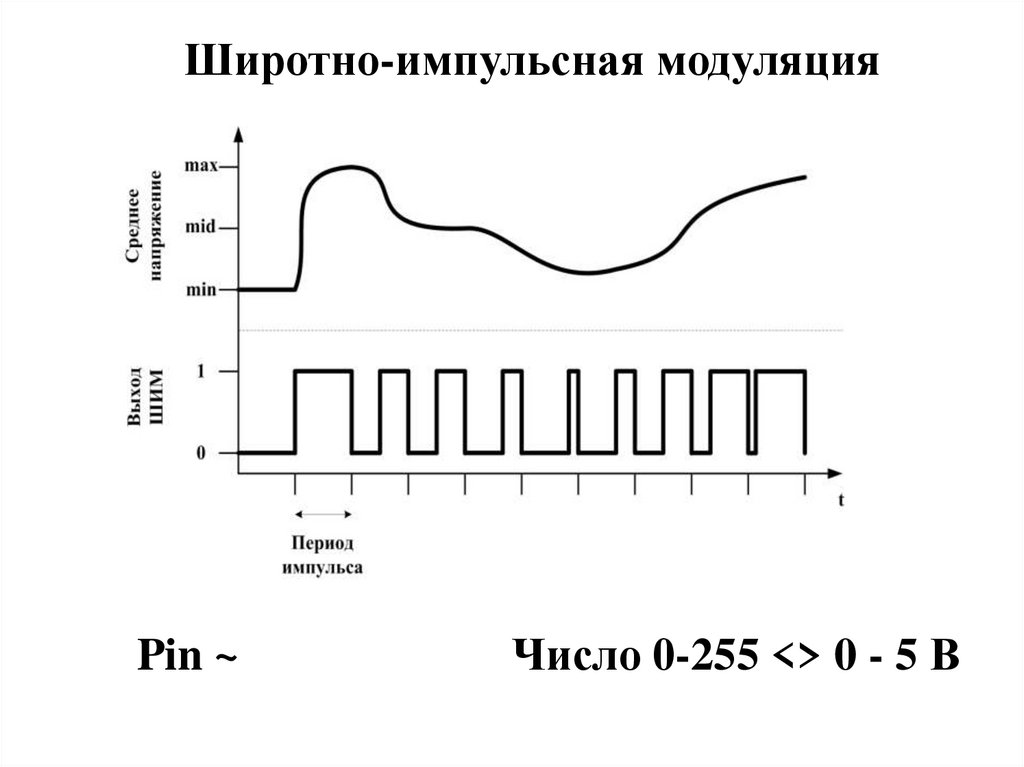

- аналогово-цифровое и цифро-аналоговое преобразование;
- интерфейсы и протоколы связи;
3) Цифровые устройства с изменяемой логикой работы:
- программируемые логические интегральные схемы (ПЛИС);

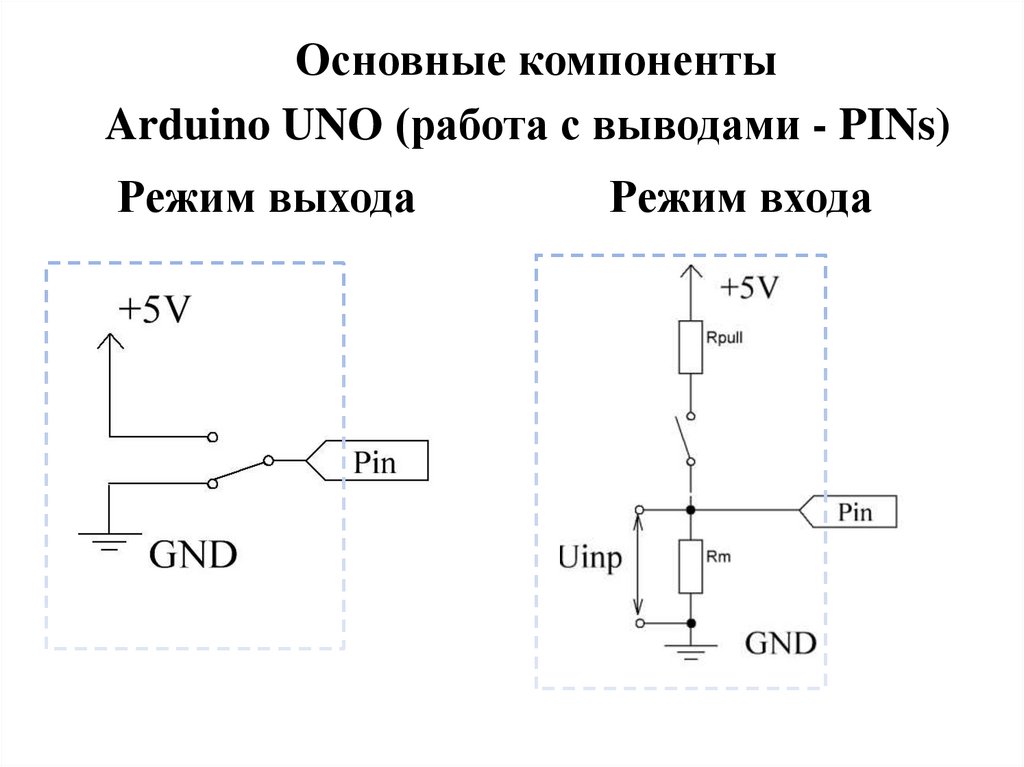

- микроконтроллеры и микропроцессорные платы.
Лабораторные работы выполняются в
электронных схем и на макетных платах.
программах
эмулирования

7.

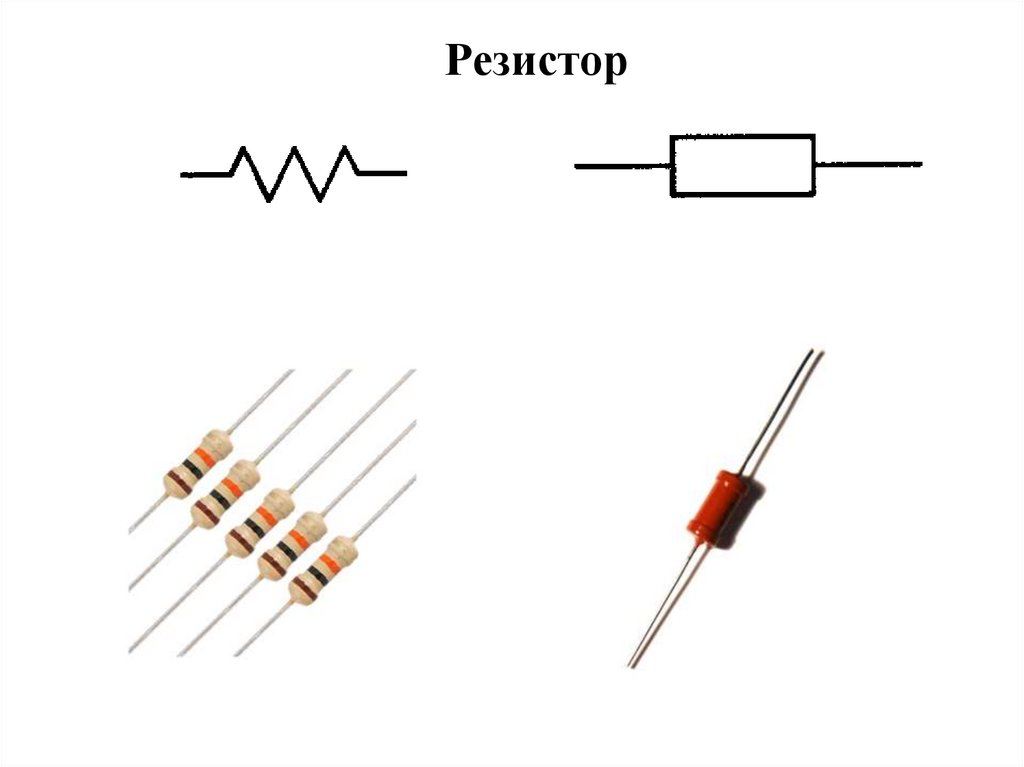

Резистор

8.

Резистор

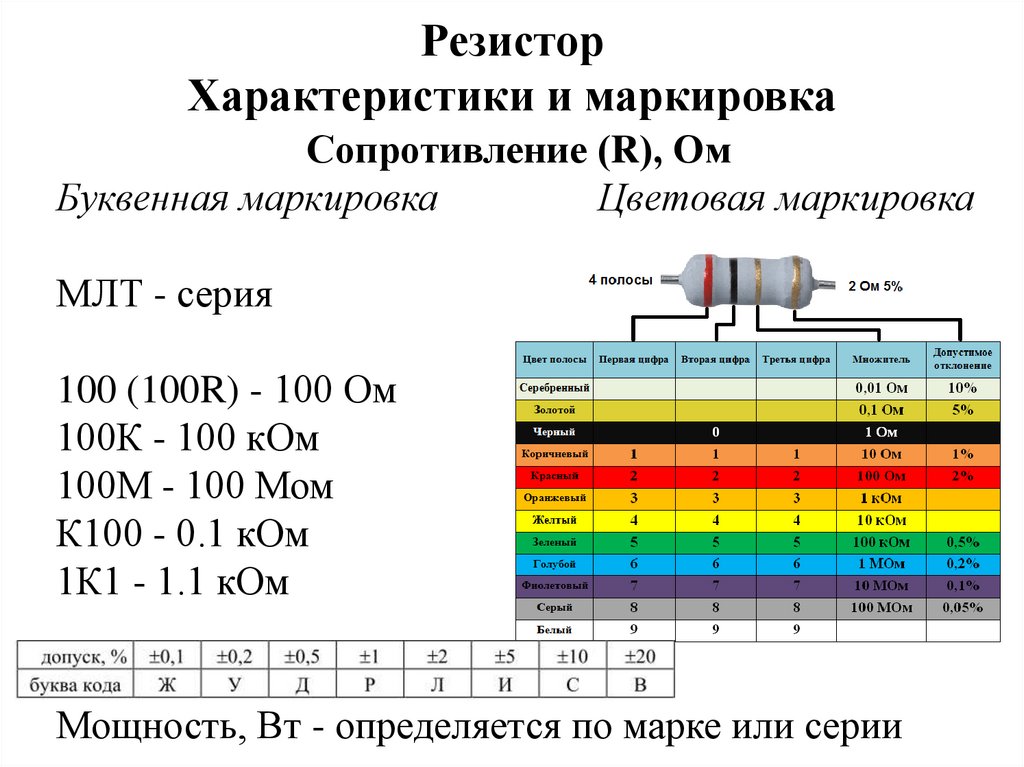

Характеристики и маркировка
Сопротивление (R), Ом
Буквенная маркировка
Цветовая маркировка
МЛТ - серия
100 (100R) - 100 Ом
100К - 100 кОм
100М - 100 Мом
К100 - 0.1 кОм
1К1 - 1.1 кОм
Мощность, Вт - определяется по марке или серии

9.

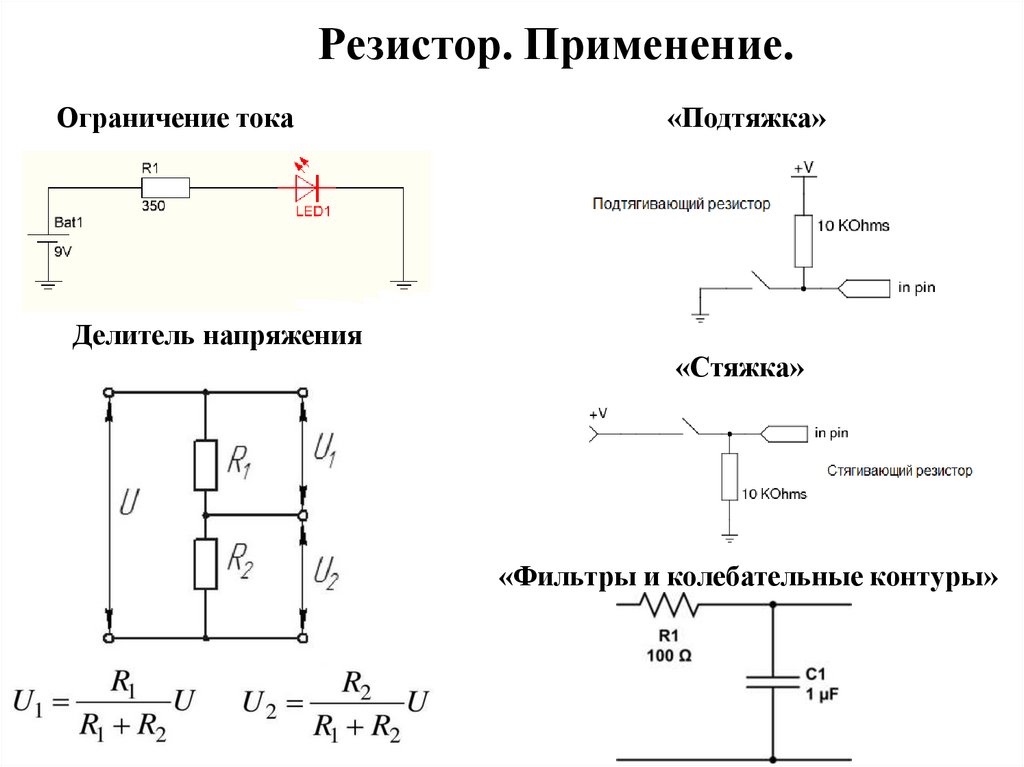

Резистор. Применение.
Ограничение тока
«Подтяжка»
Делитель напряжения
«Стяжка»
«Фильтры и колебательные контуры»

10.

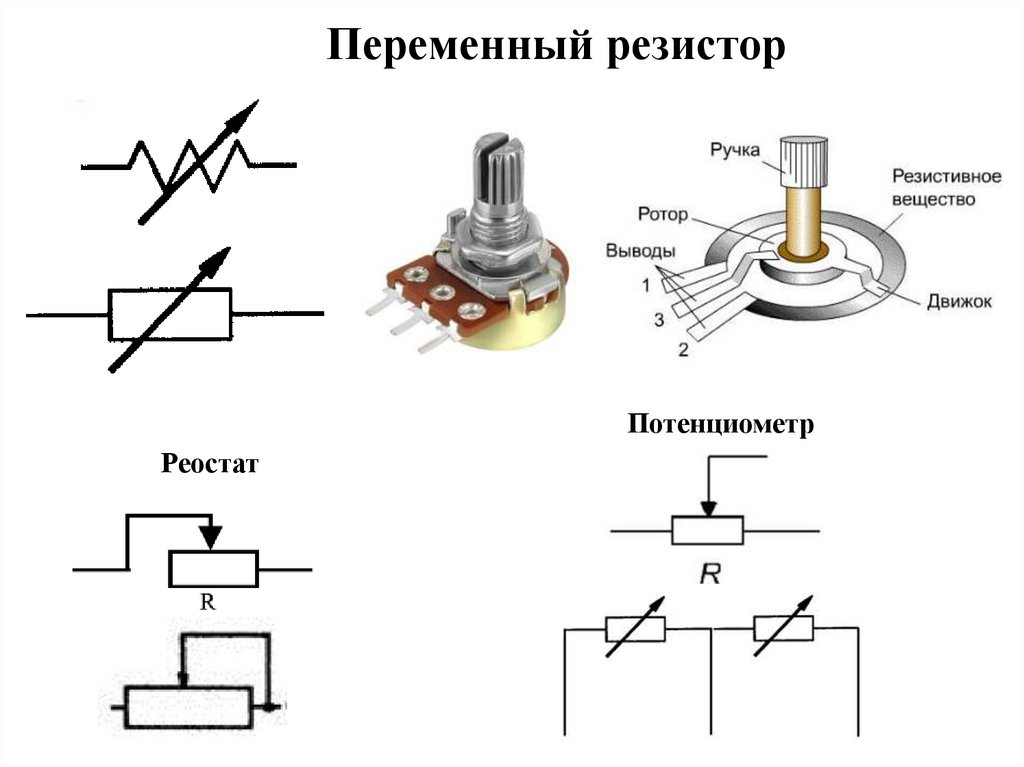

Переменный резистор
Потенциометр
Реостат

11.

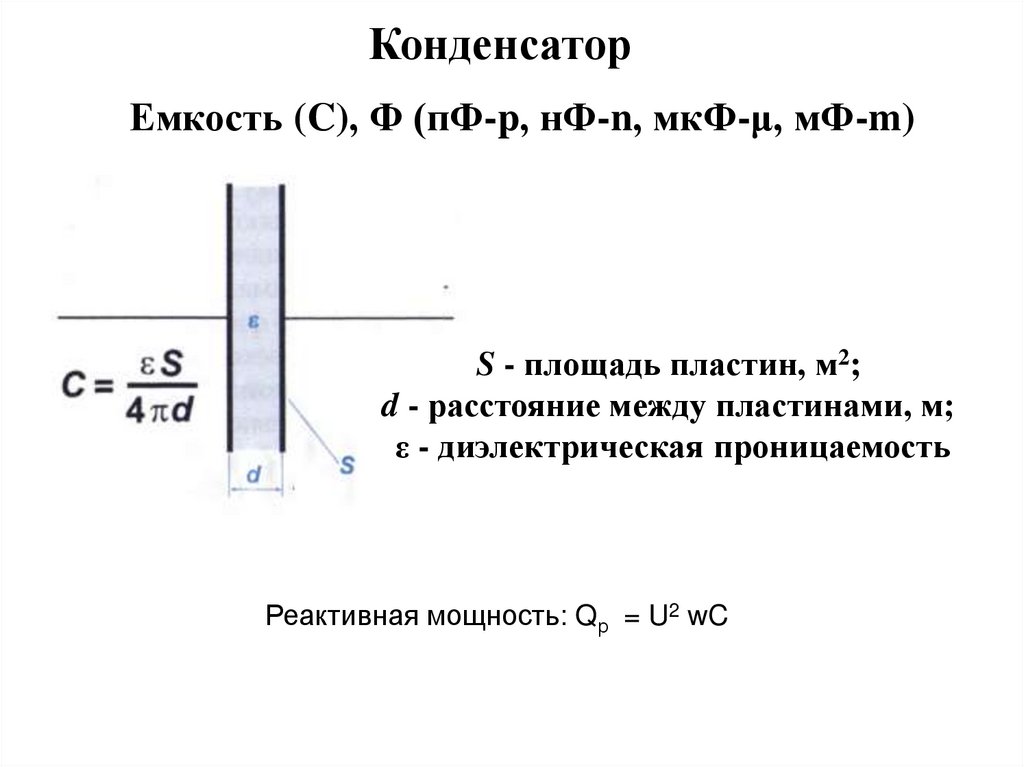

Конденсатор
Емкость (C), Ф (пФ-p, нФ-n, мкФ-μ, мФ-m)
S - площадь пластин, м2;
d - расстояние между пластинами, м;
ε - диэлектрическая проницаемость
Реактивная мощность: Qр = U2 wC

12.

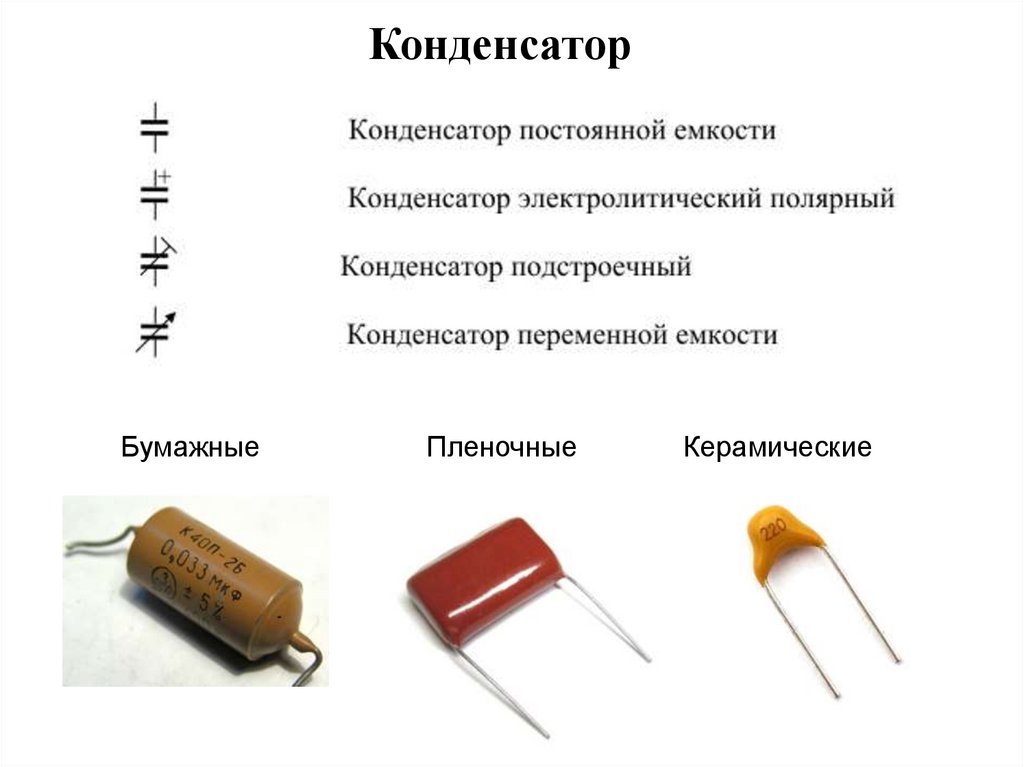

Конденсатор
Бумажные
Пленочные
Керамические

13.

Конденсатор
Электролитический конденсатор

14.

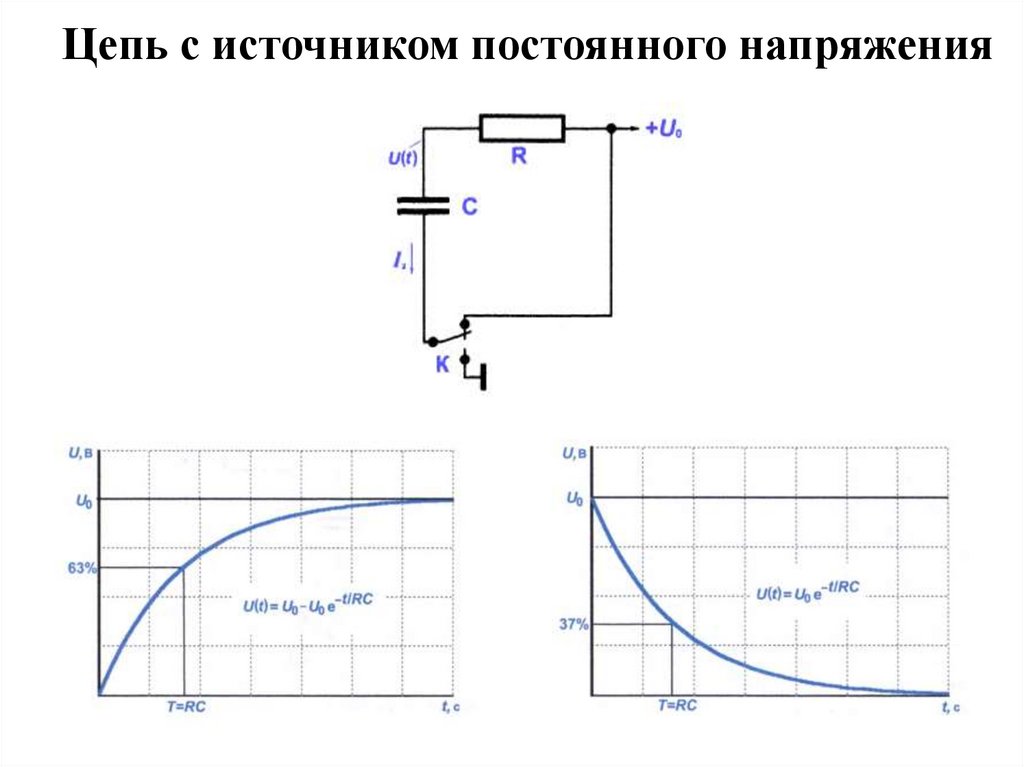

Цепь с источником постоянного напряжения

15.

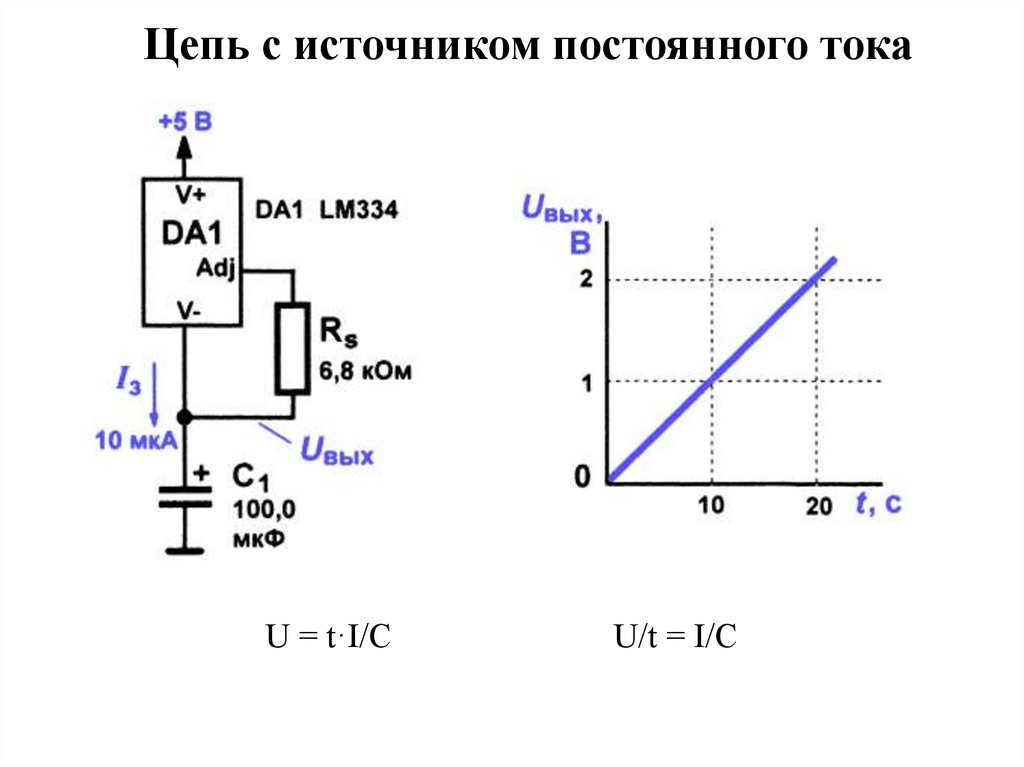

Цепь с источником постоянного тока
U = t·I/С
U/t = I/С

16.

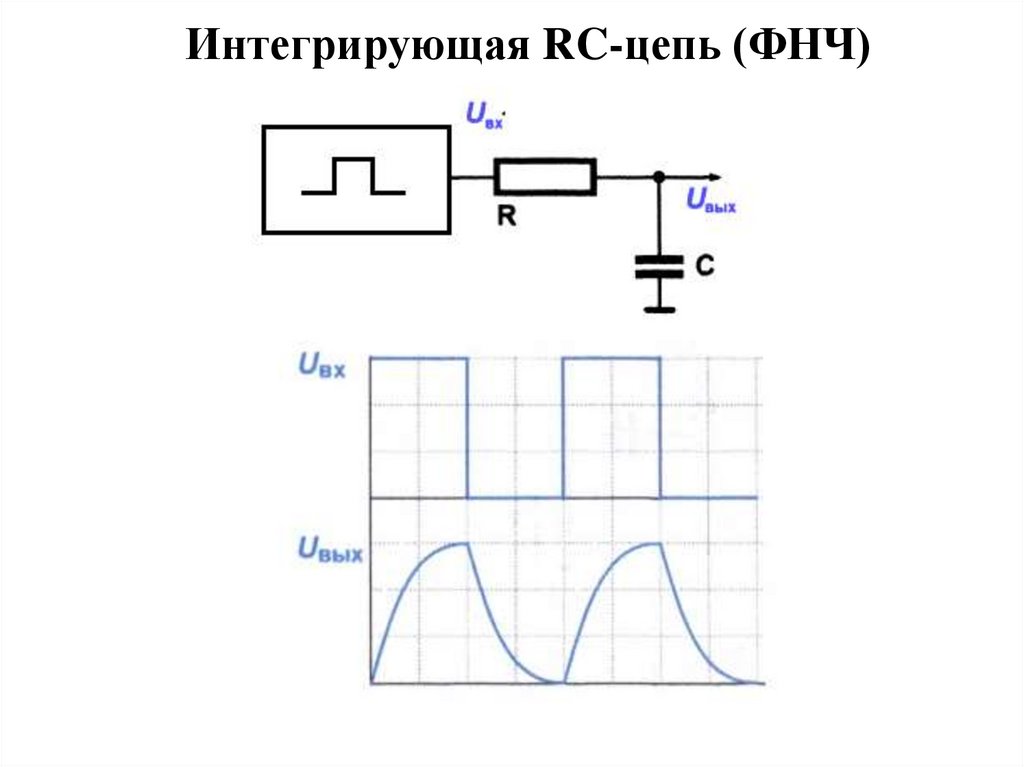

Интегрирующая RC-цепь (ФНЧ)

17.

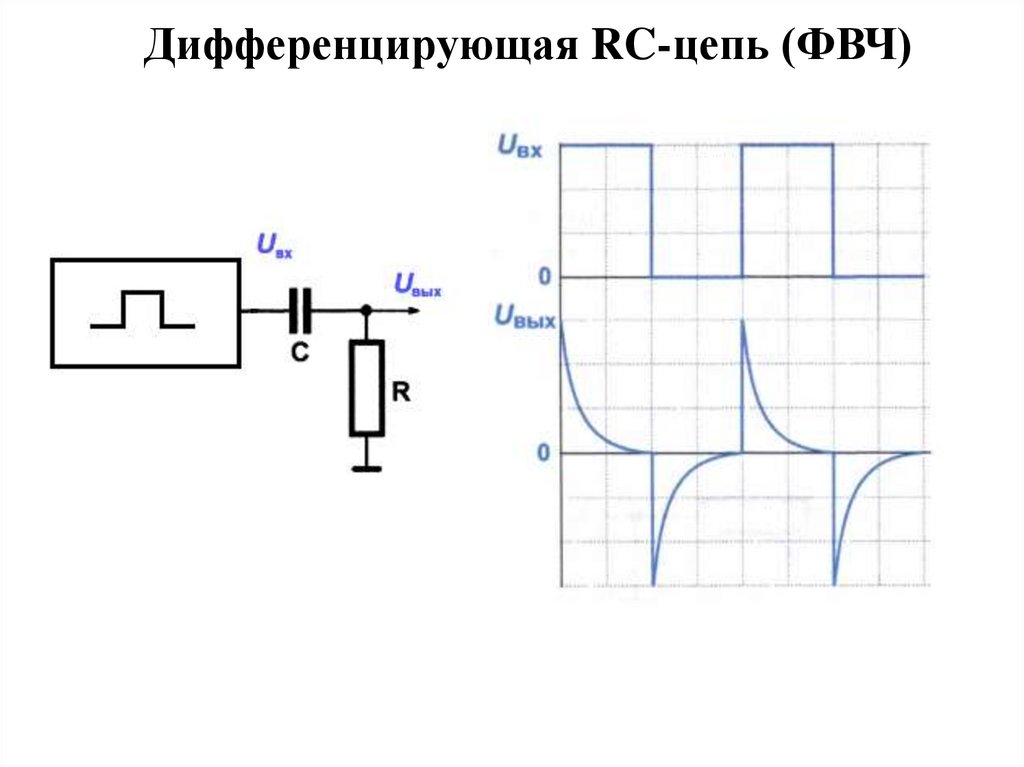

Дифференцирующая RC-цепь (ФВЧ)

18.

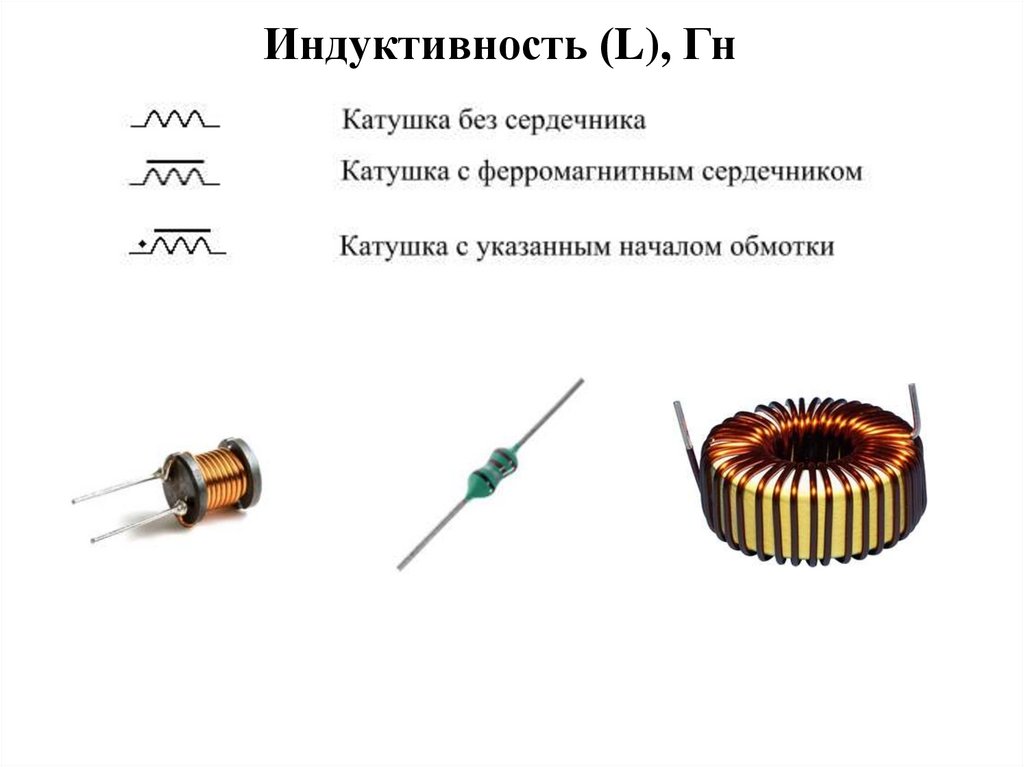

Индуктивность (L), Гн

19.

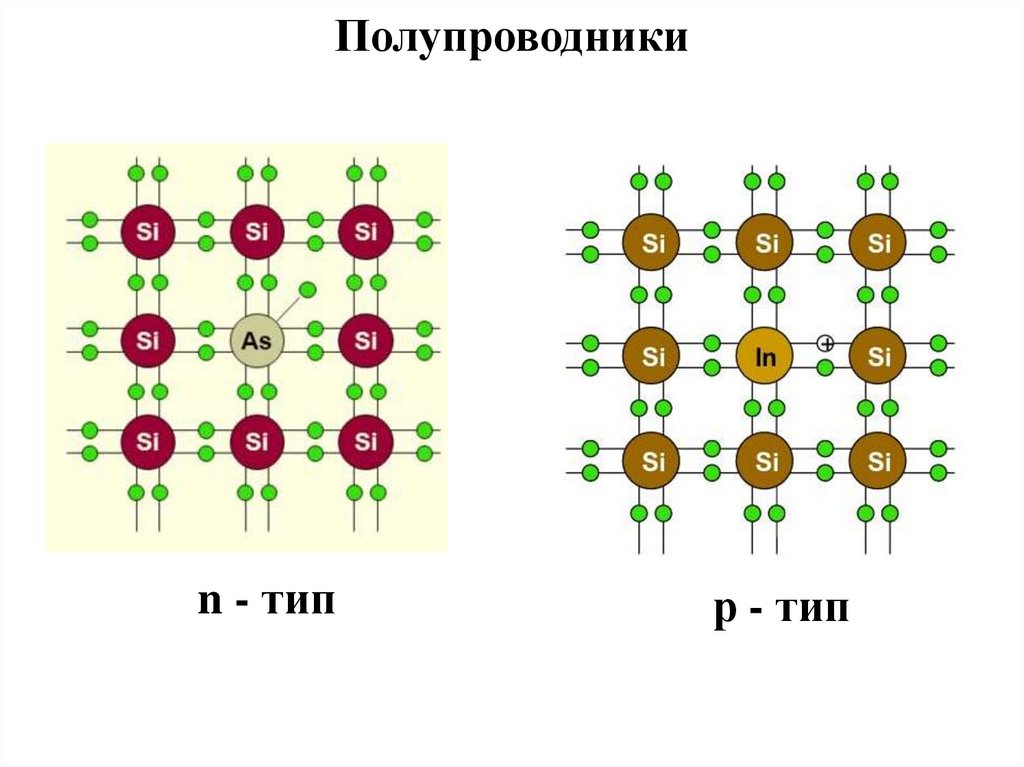

Полупроводники
n - тип
р - тип

20.

Полупроводники

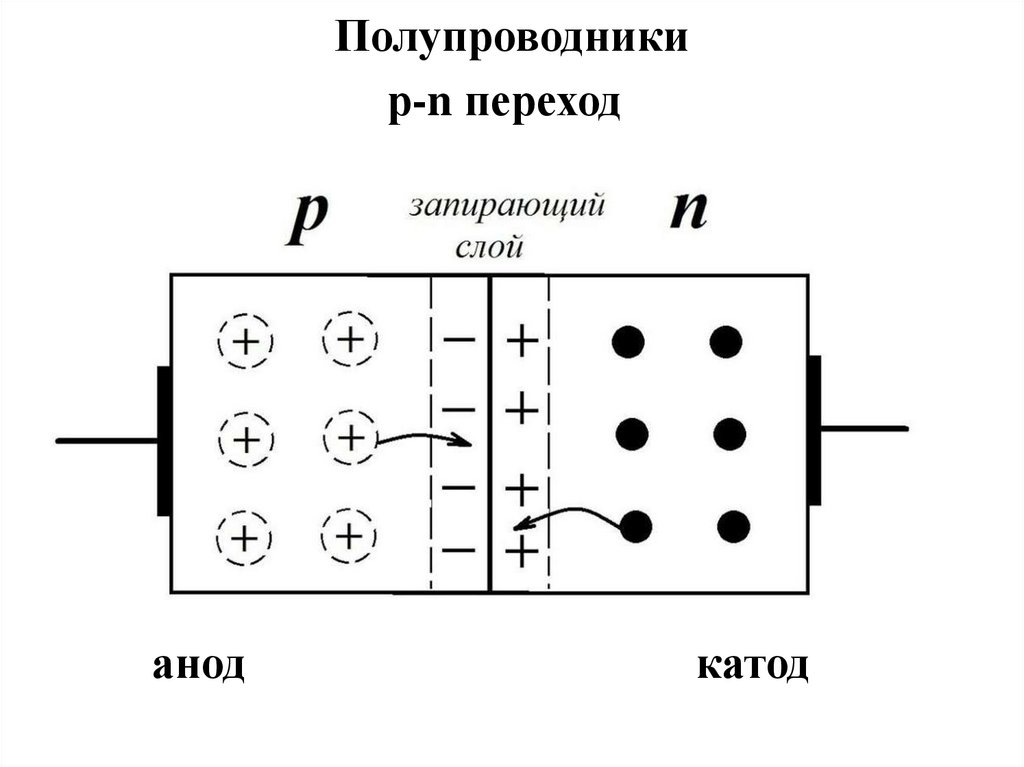

р-n переход
анод
катод

21.

Полупроводники

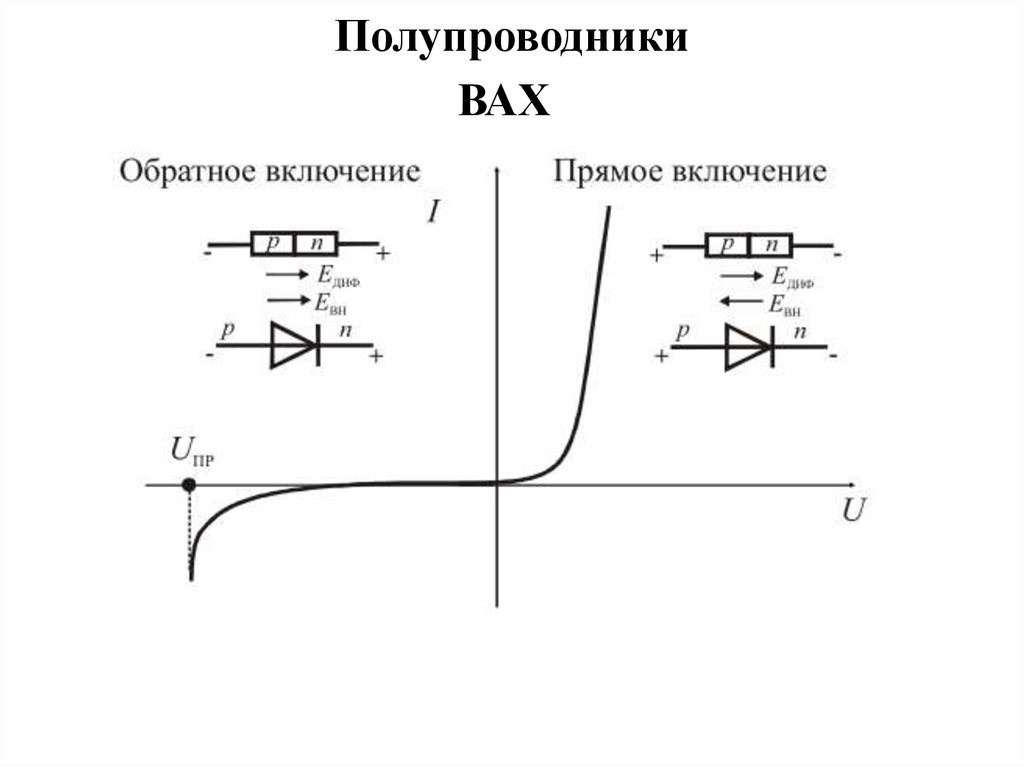

ВАХ

22.

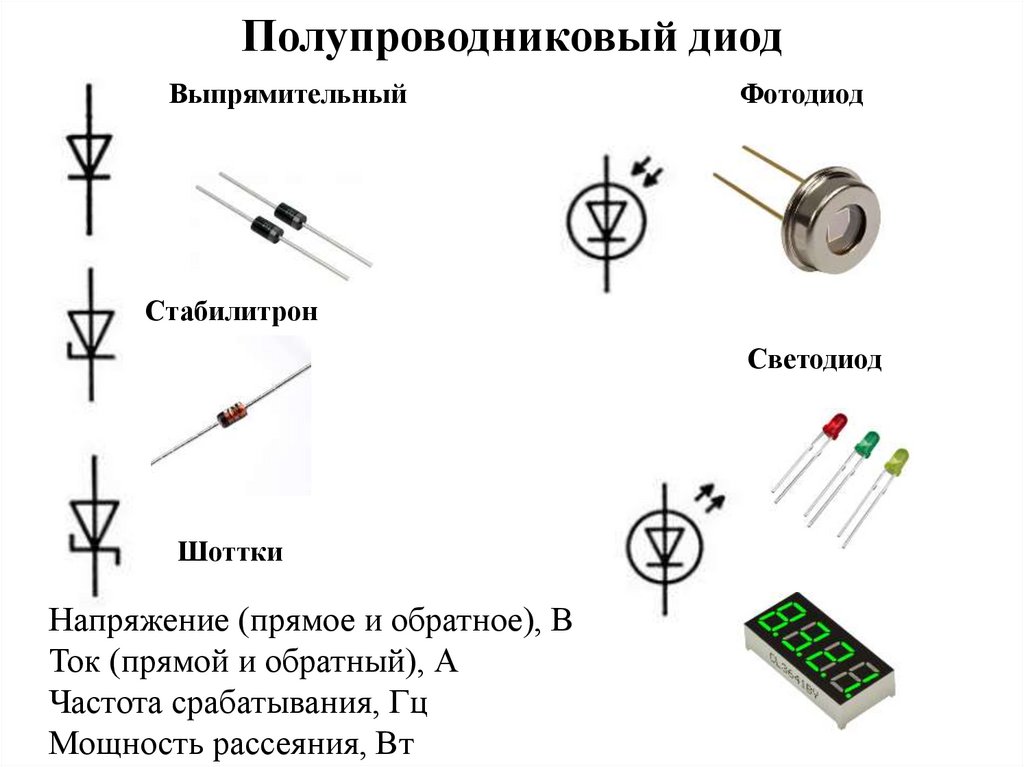

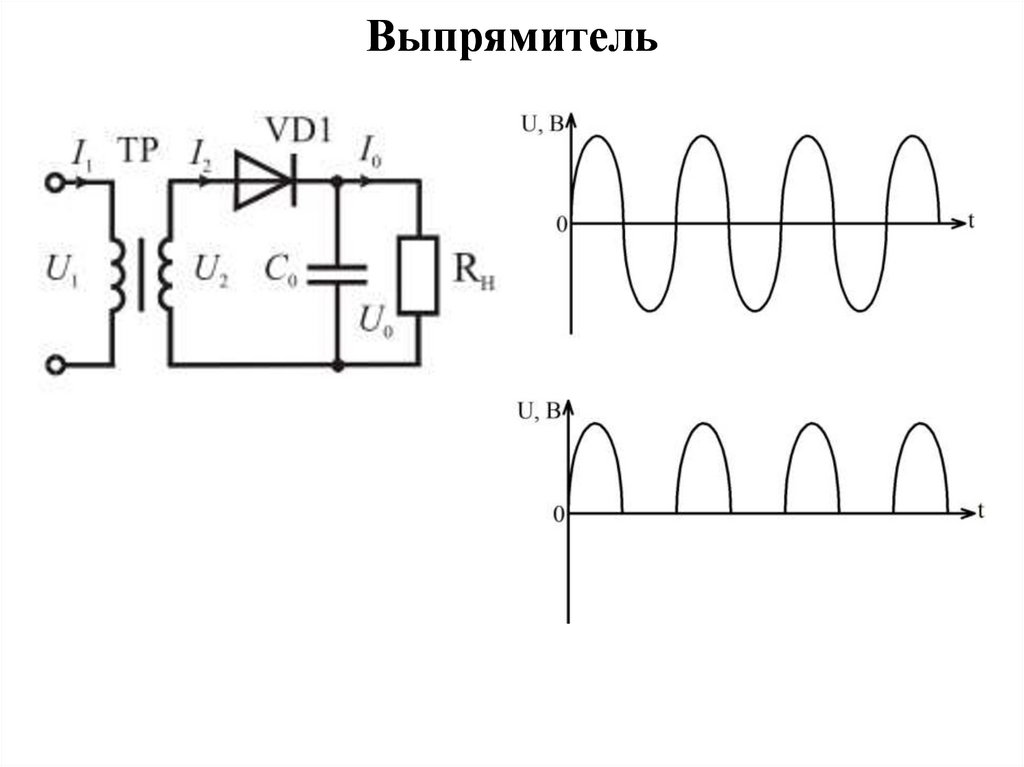

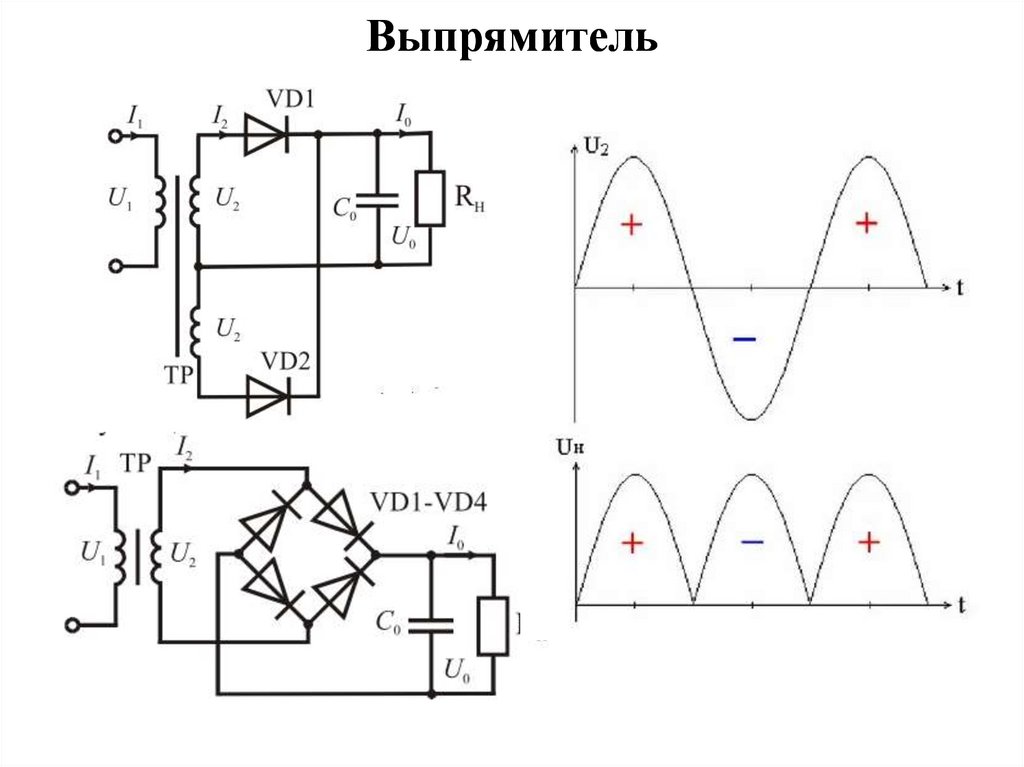

Полупроводниковый диод
Выпрямительный
Фотодиод

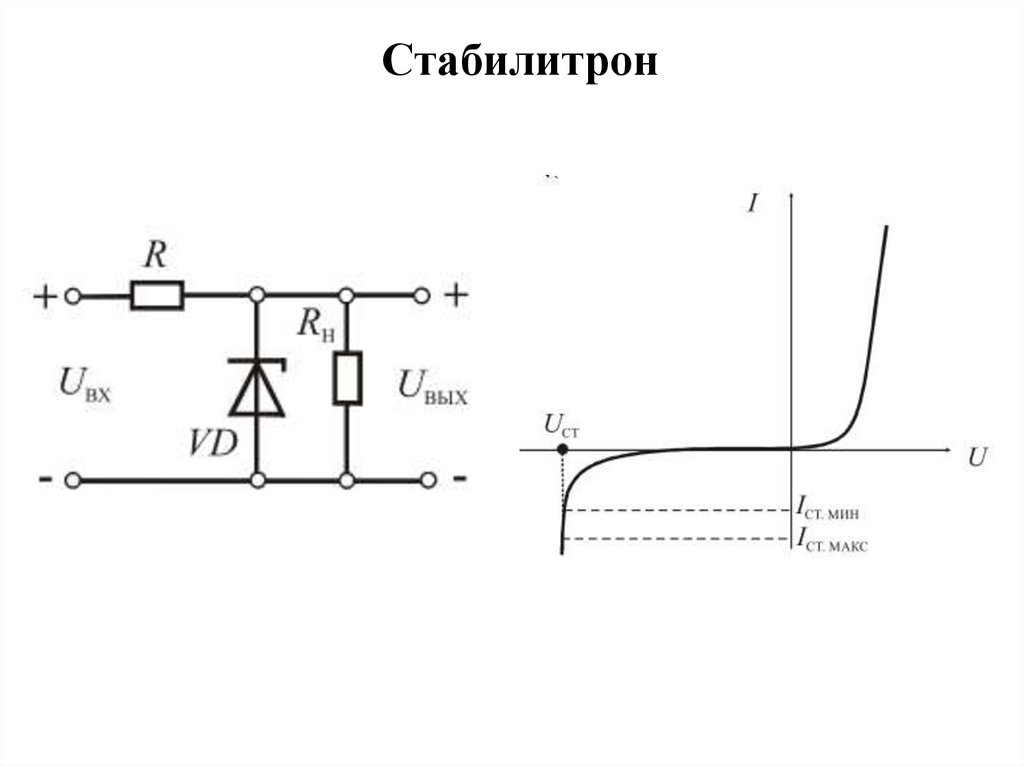

Стабилитрон

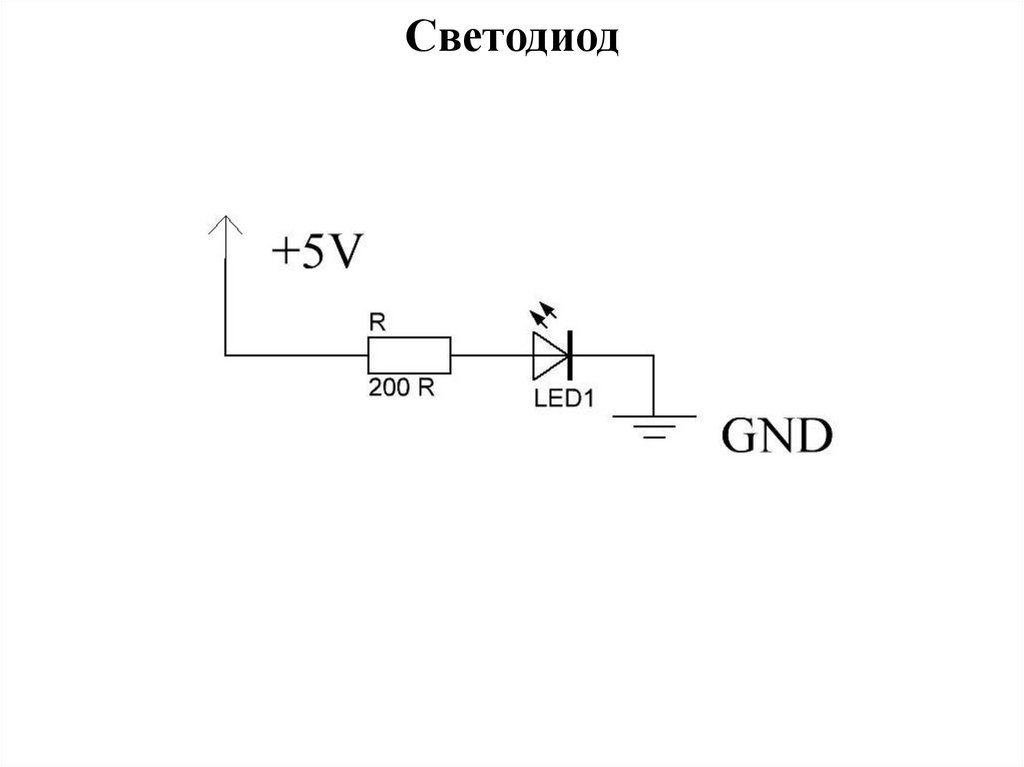

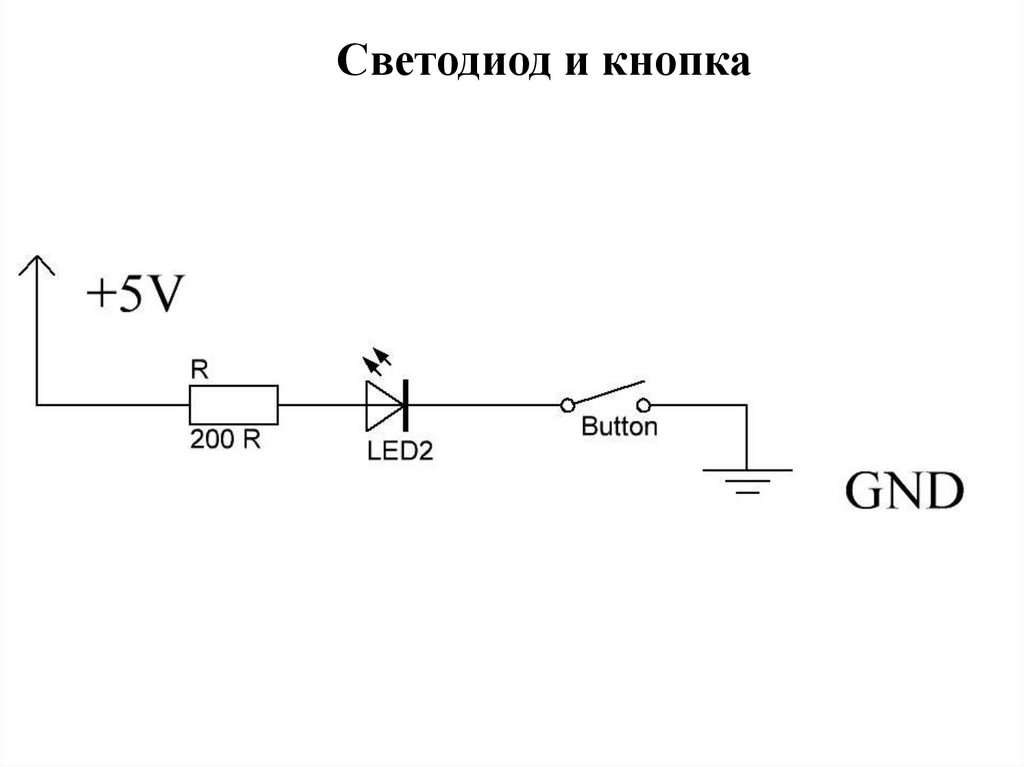

Светодиод
Шоттки
Напряжение (прямое и обратное), В
Ток (прямой и обратный), А
Частота срабатывания, Гц
Мощность рассеяния, Вт
