Анализ схем электрооборудования электроустановок индукционного нагрева, для монтажа и наладки

1. Тема:

Выпускная квалификационная работа
Тема:
Анализ схем электрооборудования
электроустановок индукционного
нагрева, для монтажа и наладки
Выполнил: Акимов Кирилл Алексеевич
студент группы: ЗЭС-22
Руководитель ВКР: Костин А.В.

2.

Цель и задачи работы
Целью выпускной квалификационной работы является изучение схем
электрооборудования электроустановок индукционного нагрева для монтажа и наладки.
Задачи выпускной квалификационной работы:
Изучить:
- принцип работы индукционного нагрева,
- типы индукционных нагревательных установок,
- устройство и принцип работы индукционного
нагревателя.
Рассмотреть:
- принципиальную схему индукционного нагрева,
- принцип работы индукционной нагревательной
электроустановки.
Ознакомиться:
- с требованиями к электрооборудованию
и технологией их наладки.

3.

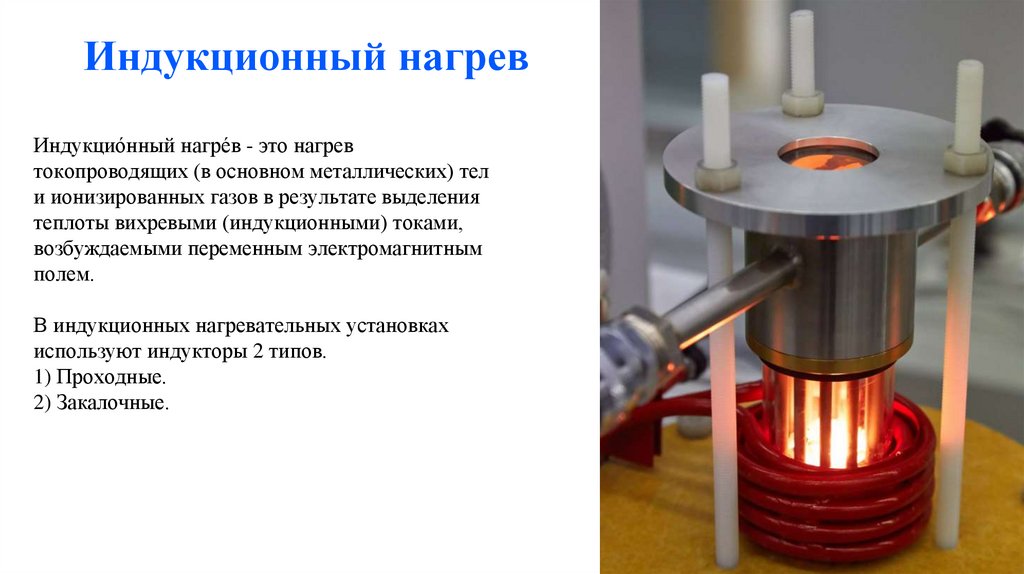

Индукционный нагрев
Индукцио́нный нагре́в - это нагрев
токопроводящих (в основном металлических) тел
и ионизированных газов в результате выделения
теплоты вихревыми (индукционными) токами,
возбуждаемыми переменным электромагнитным
полем.
В индукционных нагревательных установках
используют индукторы 2 типов.
1) Проходные.
2) Закалочные.

4.

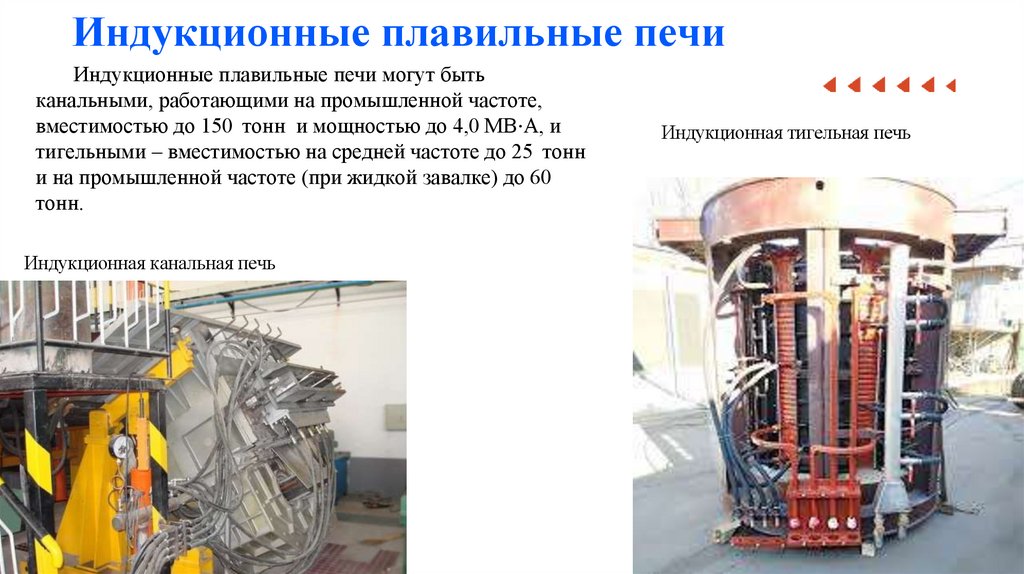

Индукционные плавильные печи
Индукционные плавильные печи могут быть
канальными, работающими на промышленной частоте,
вместимостью до 150 тонн и мощностью до 4,0 МВ⋅А, и
тигельными – вместимостью на средней частоте до 25 тонн
и на промышленной частоте (при жидкой завалке) до 60
тонн.
Индукционная канальная печь
Индукционная тигельная печь

5.

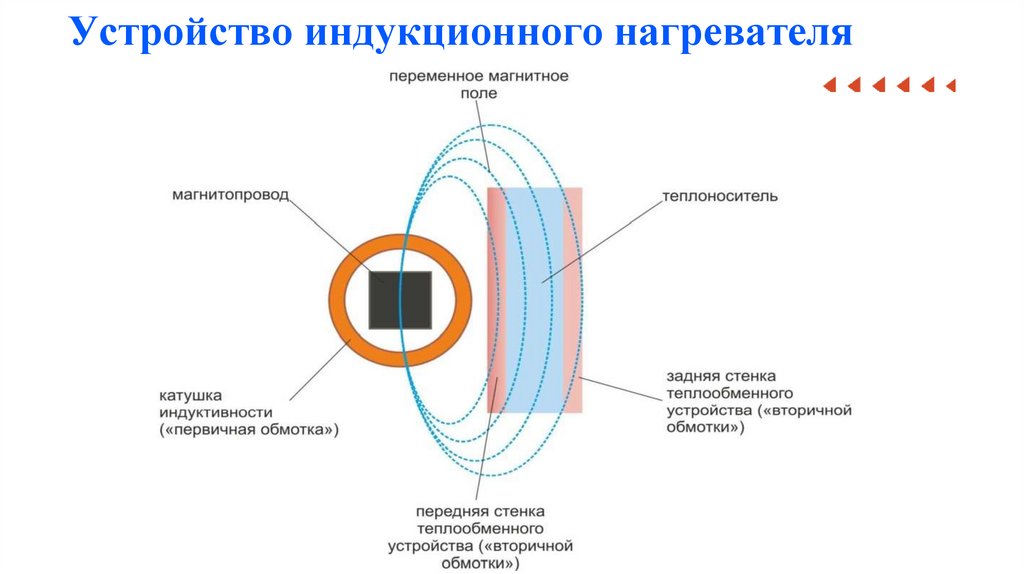

Устройство индукционного нагревателя

6.

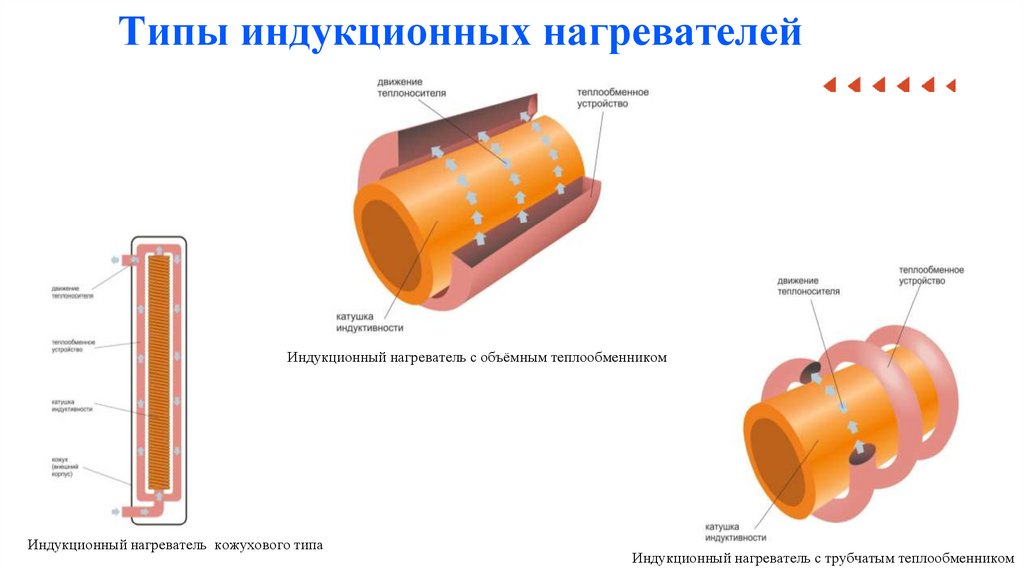

Типы индукционных нагревателей
Индукционный нагреватель с объёмным теплообменником
Индукционный нагреватель кожухового типа
Индукционный нагреватель с трубчатым теплообменником

7.

Типы индукционных нагревателей
Индукционный нагреватель
кожухового типа
Индукционный нагреватель с
объёмным теплообменником
Индукционный нагреватель
с трубчатым теплообменником

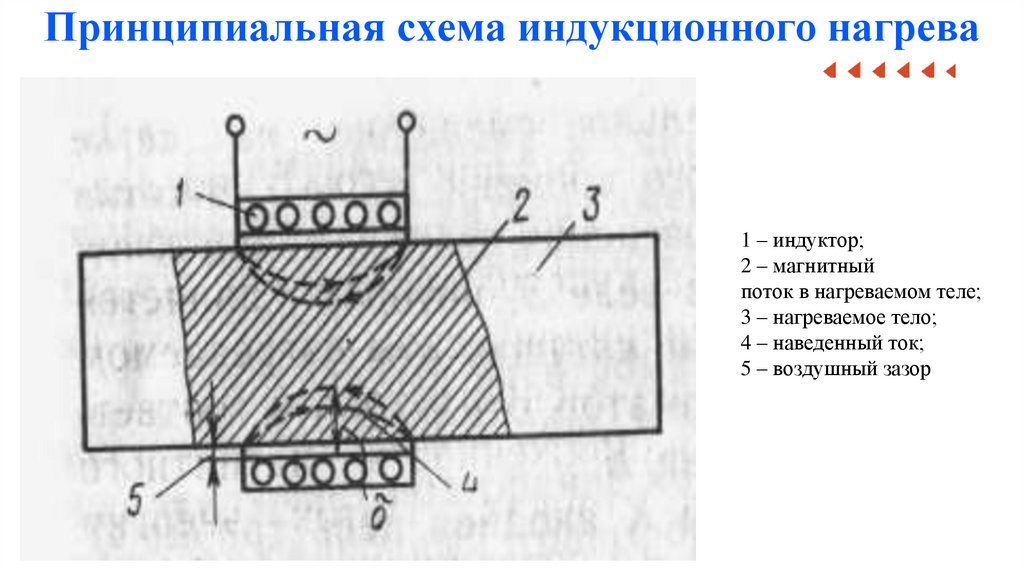

8.

Принципиальная схема индукционного нагрева
1 – индуктор;
2 – магнитный
поток в нагреваемом теле;
3 – нагреваемое тело;
4 – наведенный ток;
5 – воздушный зазор

9.

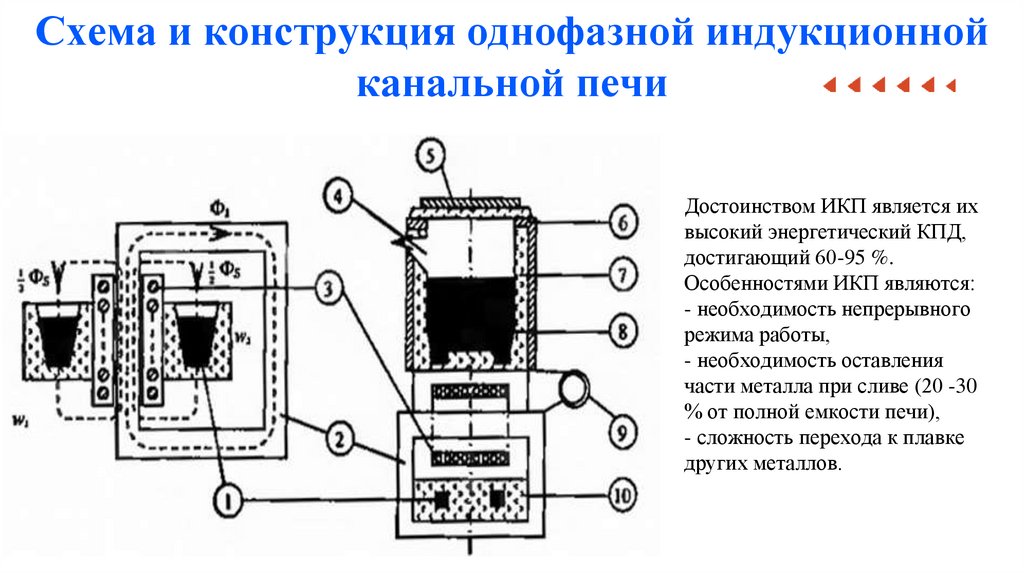

Схема и конструкция однофазной индукционной
канальной печи
Достоинством ИКП является их
высокий энергетический КПД,
достигающий 60-95 %.
Особенностями ИКП являются:
- необходимость непрерывного
режима работы,
- необходимость оставления
части металла при сливе (20 -30
% от полной емкости печи),
- сложность перехода к плавке
других металлов.

10.

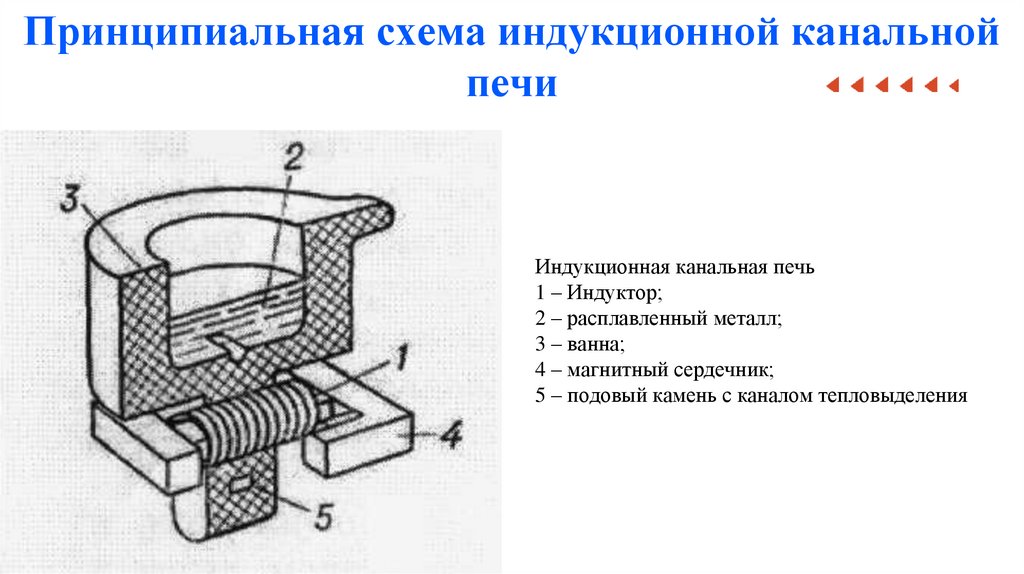

Принципиальная схема индукционной канальной
печи
Индукционная канальная печь
1 – Индуктор;
2 – расплавленный металл;
3 – ванна;
4 – магнитный сердечник;
5 – подовый камень с каналом тепловыделения

11.

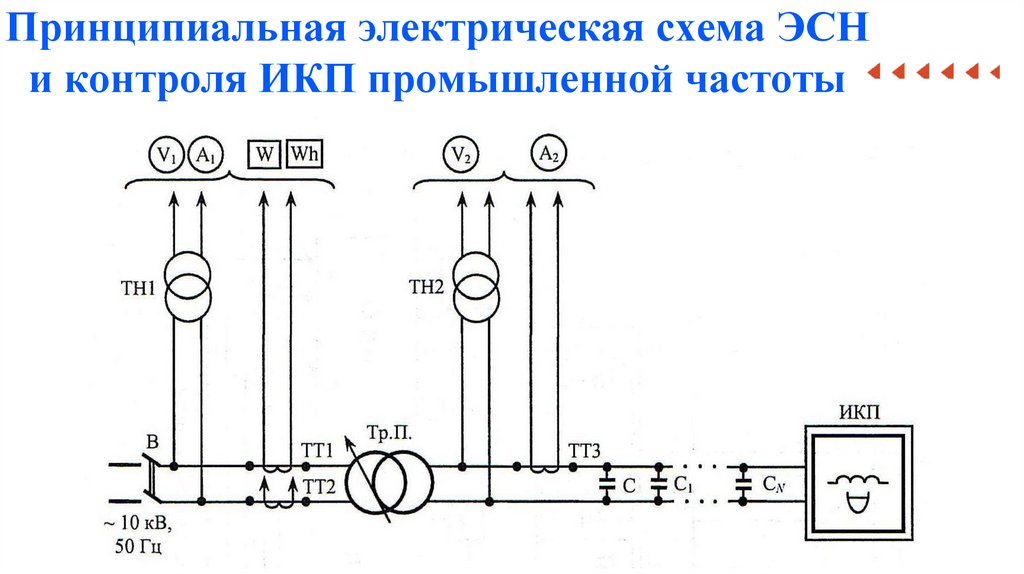

Принципиальная электрическая схема ЭСН
и контроля ИКП промышленной частоты

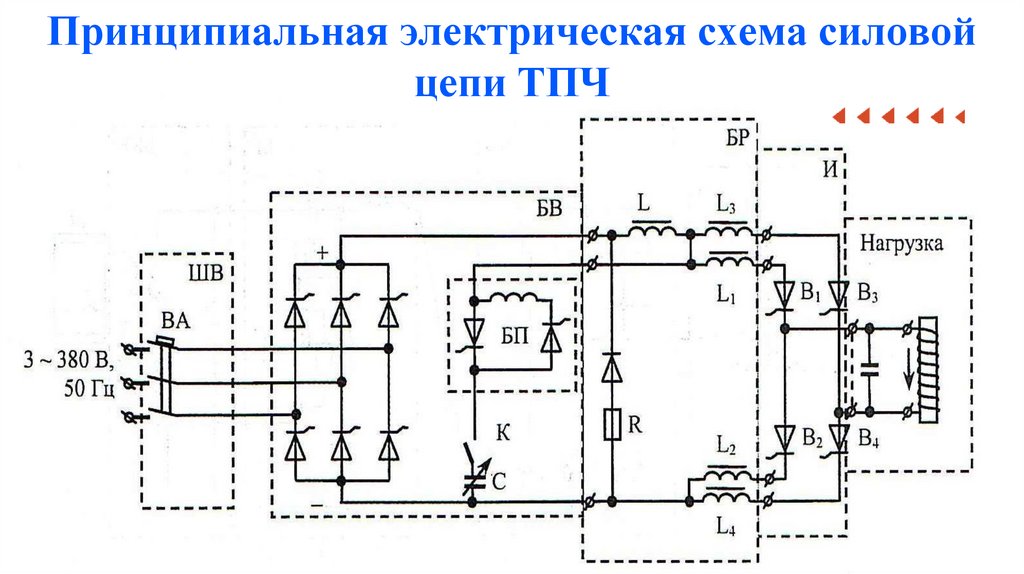

12.

Принципиальная электрическая схема силовой
цепи ТПЧ

13.

Охрана труда и техника безопасности
При эксплуатации индукционных нагревательных установок следует придерживаться
установленных обязательных требований по охране труда в Российской Федерации, а именно:
- ГОСТ 12.2.007.10-87
Система стандартов
безопасности труда.
- Трудовой кодекс
Российской Федерации от
30.12.2001 № 197-ФЗ.
- Правила по охране труда
при эксплуатации
электроустановок.

14. Заключение

Электроустановки индукционного нагрева – это очень сложное, но
очень полезные устройства, используемые во многих областях
человеческой деятельности.
Важность применения индукционного нагрева и перспективы его
развития обусловлены рядом постоянно действующих причин:
высоким качеством нагрева, отсутствием загрязнений, достижимостью
любых температур, гибкостью и высокой точностью управления и
многих других.
В заключение могу добавить, что от того насколько правильно
составлена и собрана схема электрооборудования электроустановок
индукционного нагрева зависит правильность её монтажа и
возможность, и безопасность её дальнейшего функционирования.
