Установка и монтаж системы охранно-пожарной сигнализации на основе ППК. Письменная экзаменационная работа

1. Письменная Письменная экзаменационная работа Тема: Установка и монтаж системы охранно-пожарной сигнализации на основе ППК

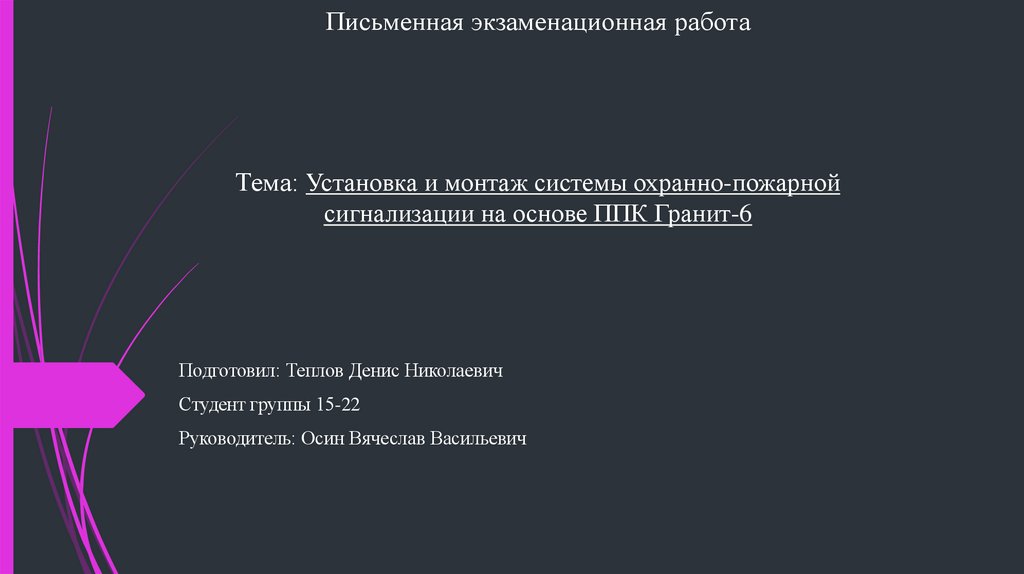

Письменная экзаменационная работа
Тема: Установка и монтаж системы охранно-пожарной
сигнализации на основе ППК Гранит-6
Подготовил: Теплов Денис Николаевич
Студент группы 15-22
Руководитель: Осин Вячеслав Васильевич

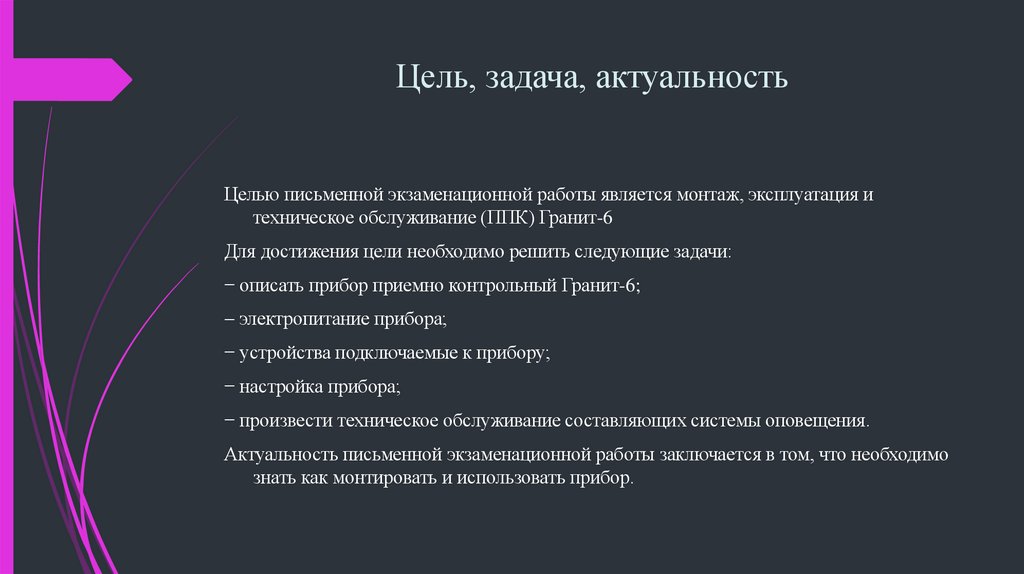

2. Цель, задача, актуальность

Целью письменной экзаменационной работы является монтаж, эксплуатация и
техническое обслуживание (ППК) Гранит-6
Для достижения цели необходимо решить следующие задачи:
− описать прибор приемно контрольный Гранит-6;
электропитание прибора;
− устройства подключаемые к прибору;
− настройка прибора;
− произвести техническое обслуживание составляющих системы оповещения.
Актуальность письменной экзаменационной работы заключается в том, что необходимо
знать как монтировать и использовать прибор.

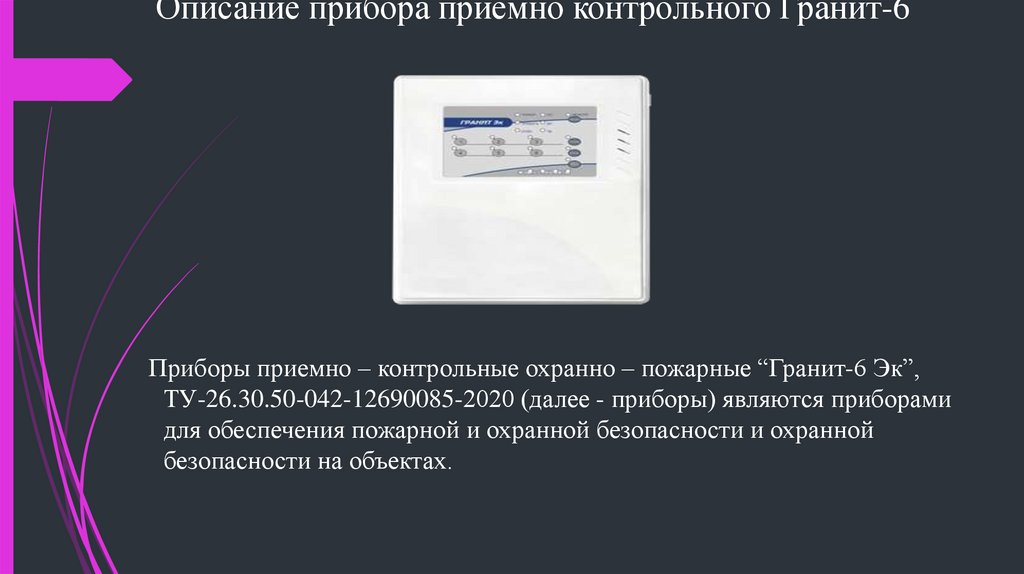

3. Описание прибора приемно контрольного Гранит-6

Приборы приемно – контрольные охранно – пожарные “Гранит-6 Эк”,
ТУ-26.30.50-042-12690085-2020 (далее - приборы) являются приборами
для обеспечения пожарной и охранной безопасности и охранной
безопасности на объектах.

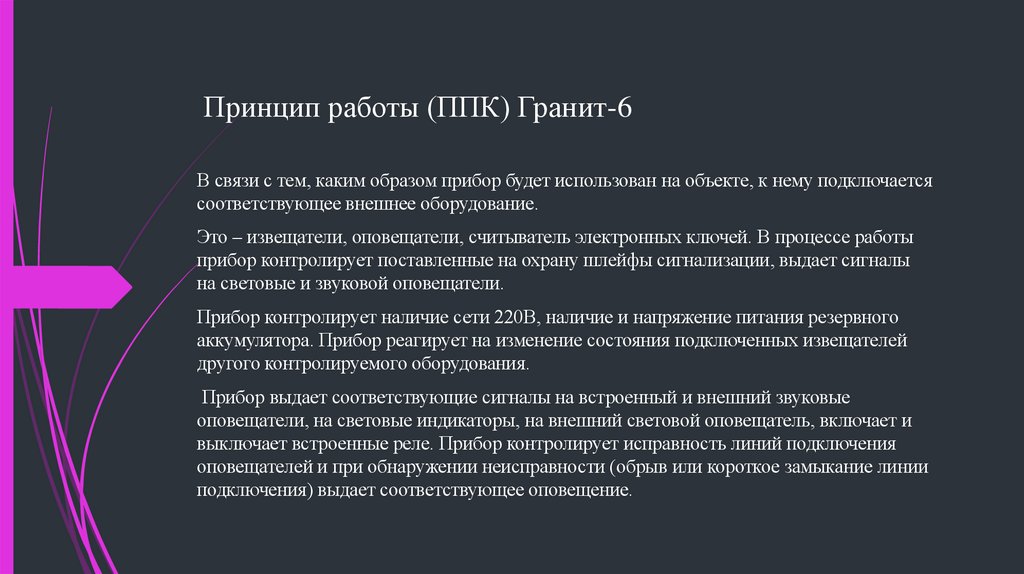

4. Принцип работы (ППК) Гранит-6

В связи с тем, каким образом прибор будет использован на объекте, к нему подключается
соответствующее внешнее оборудование.
Это – извещатели, оповещатели, считыватель электронных ключей. В процессе работы
прибор контролирует поставленные на охрану шлейфы сигнализации, выдает сигналы
на световые и звуковой оповещатели.
Прибор контролирует наличие сети 220В, наличие и напряжение питания резервного
аккумулятора. Прибор реагирует на изменение состояния подключенных извещателей
другого контролируемого оборудования.
Прибор выдает соответствующие сигналы на встроенный и внешний звуковые
оповещатели, на световые индикаторы, на внешний световой оповещатель, включает и
выключает встроенные реле. Прибор контролирует исправность линий подключения
оповещателей и при обнаружении неисправности (обрыв или короткое замыкание линии
подключения) выдает соответствующее оповещение.

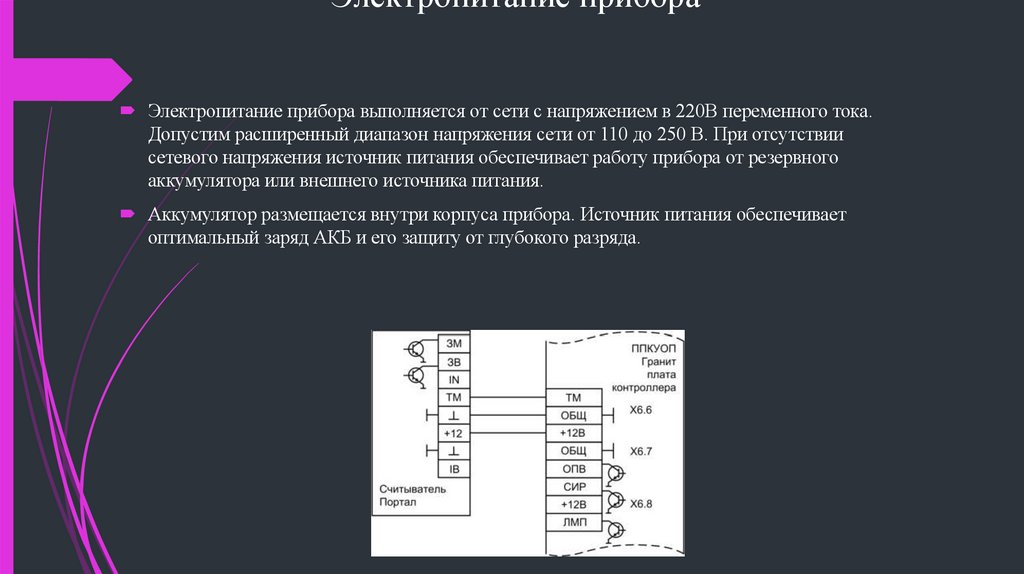

5. Электропитание прибора

Электропитание прибора выполняется от сети с напряжением в 220В переменного тока.
Допустим расширенный диапазон напряжения сети от 110 до 250 В. При отсутствии
сетевого напряжения источник питания обеспечивает работу прибора от резервного
аккумулятора или внешнего источника питания.
Аккумулятор размещается внутри корпуса прибора. Источник питания обеспечивает
оптимальный заряд АКБ и его защиту от глубокого разряда.

6. Приборы выпускаются для работ с тремя, шестью, девятью шлейфами сигнализации и обеспечивают три, шесть и девять зон охраны

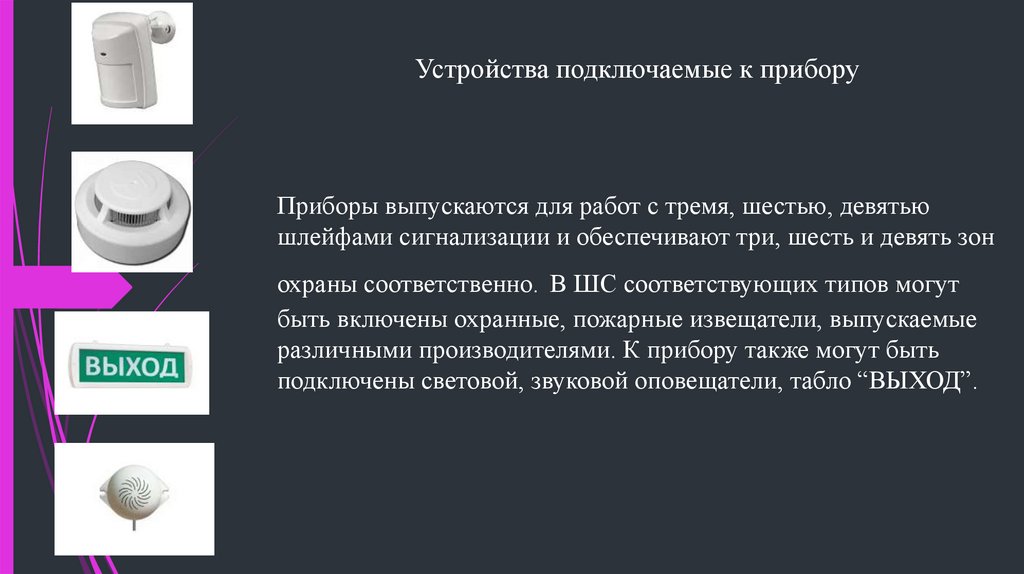

Устройства подключаемые к прибору
Приборы выпускаются для работ с тремя, шестью, девятью
шлейфами сигнализации и обеспечивают три, шесть и девять зон
охраны соответственно. В ШС соответствующих типов могут
быть включены охранные, пожарные извещатели, выпускаемые
различными производителями. К прибору также могут быть
подключены световой, звуковой оповещатели, табло “ВЫХОД”.

7. Параметры и тактики работы прибора могут быть изменены пользователем. Для удобства работы с прибором в нем введены четыре

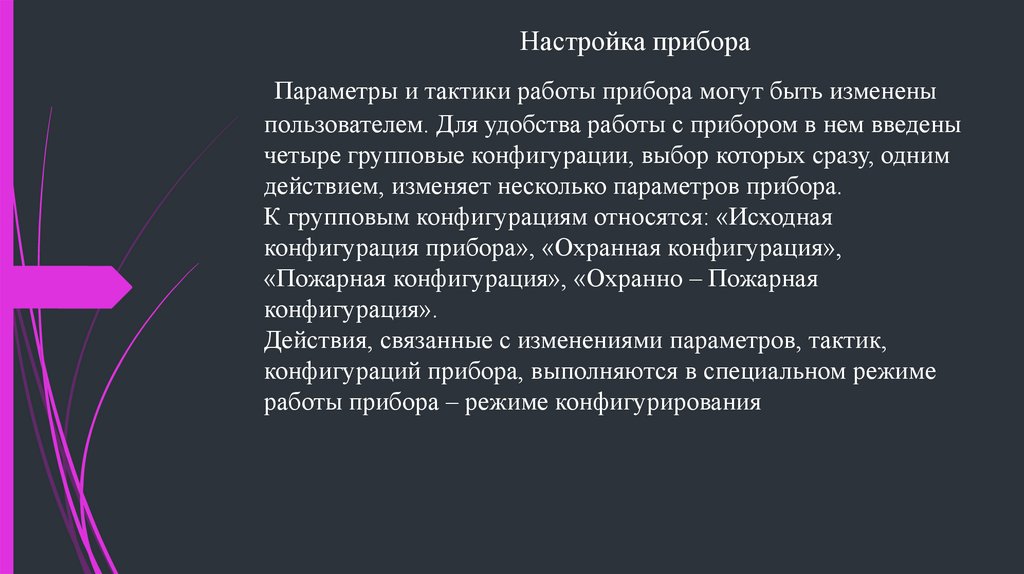

Настройка прибора
Параметры и тактики работы прибора могут быть изменены
пользователем. Для удобства работы с прибором в нем введены
четыре групповые конфигурации, выбор которых сразу, одним
действием, изменяет несколько параметров прибора.
К групповым конфигурациям относятся: «Исходная
конфигурация прибора», «Охранная конфигурация»,
«Пожарная конфигурация», «Охранно – Пожарная
конфигурация».
Действия, связанные с изменениями параметров, тактик,
конфигураций прибора, выполняются в специальном режиме
работы прибора – режиме конфигурирования

8. Прибор переводится в режим конфигурирования. Для этого установите перемычку J2 на плате прибора (см. Рис.8). После установки

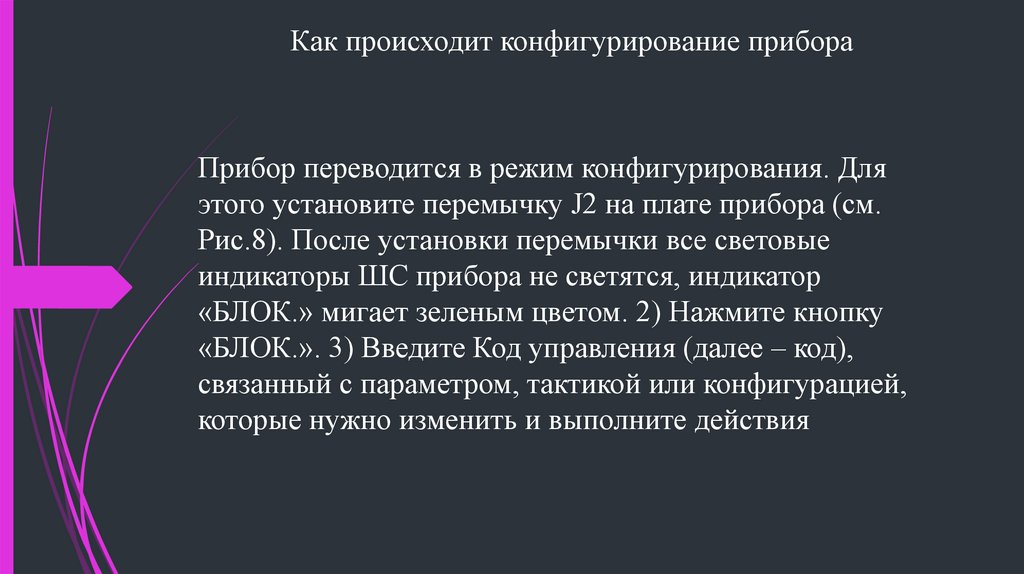

Как происходит конфигурирование прибора
Прибор переводится в режим конфигурирования. Для
этого установите перемычку J2 на плате прибора (см.
Рис.8). После установки перемычки все световые
индикаторы ШС прибора не светятся, индикатор
«БЛОК.» мигает зеленым цветом. 2) Нажмите кнопку
«БЛОК.». 3) Введите Код управления (далее – код),
связанный с параметром, тактикой или конфигурацией,
которые нужно изменить и выполните действия

9. Определение мест установки составляющих системы

Прибор устанавливается на стенах или других
конструкциях охраняемого помещения в местах,
где отсутствует доступ посторонних лиц к
прибору. Монтаж прибора производится в
соответствии с действующей нормативно
технической документацией на монтаж,
испытания и сдачу в эксплуатацию установок
охранной и пожарной сигнализации.
Прибор устанавливается следующим образом: открутите винт крепления крышки прибора,
снимите её; - произведите разметку крепления
корпуса прибора - закрепите прибор с помощью
шурупов на стене помещения.

10.

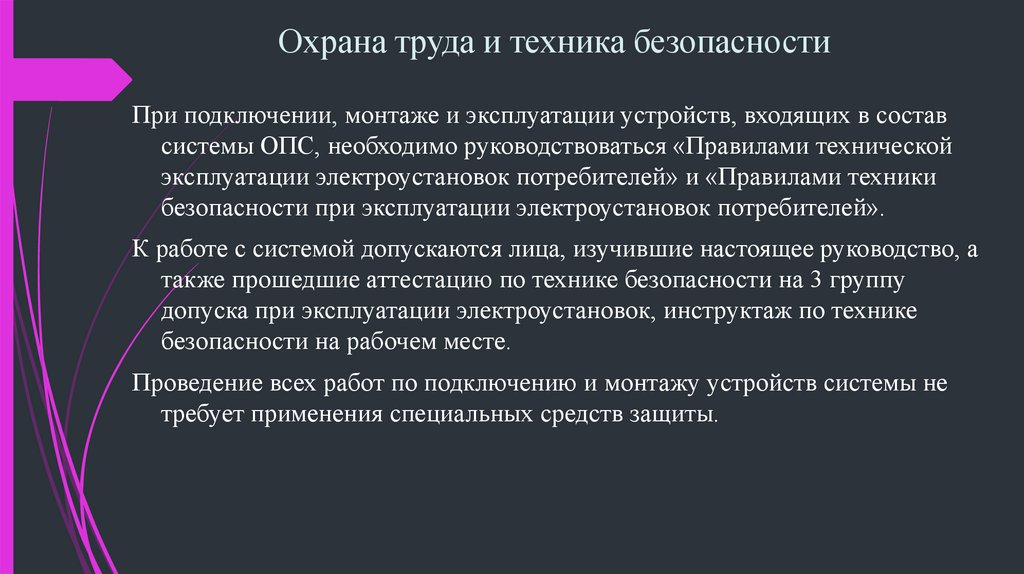

Охрана труда и техника безопасности
При подключении, монтаже и эксплуатации устройств, входящих в состав
системы ОПС, необходимо руководствоваться «Правилами технической
эксплуатации электроустановок потребителей» и «Правилами техники
безопасности при эксплуатации электроустановок потребителей».
К работе с системой допускаются лица, изучившие настоящее руководство, а
также прошедшие аттестацию по технике безопасности на 3 группу
допуска при эксплуатации электроустановок, инструктаж по технике
безопасности на рабочем месте.
Проведение всех работ по подключению и монтажу устройств системы не
требует применения специальных средств защиты.

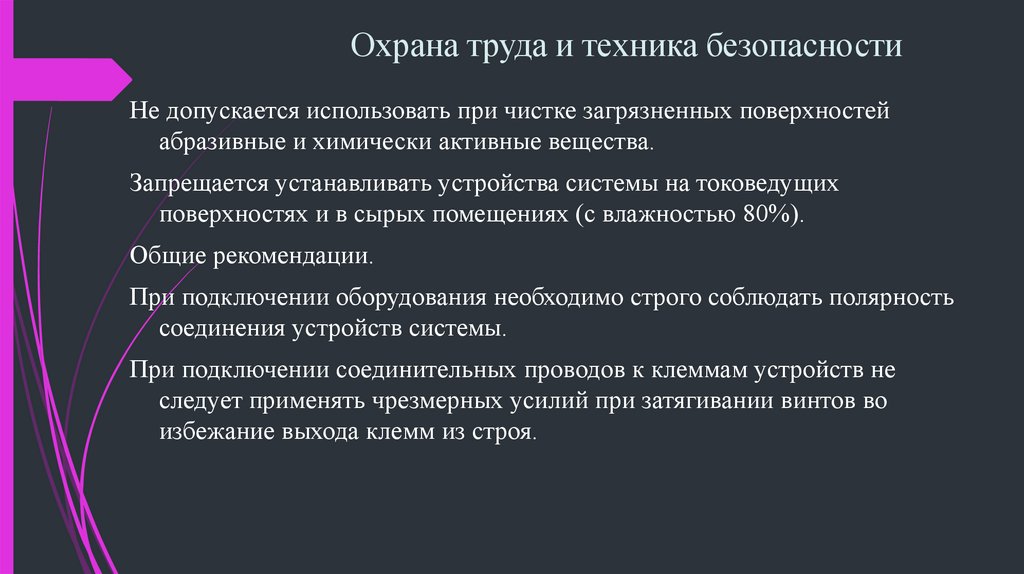

11. Охрана труда и техника безопасности

Не допускается использовать при чистке загрязненных поверхностей
абразивные и химически активные вещества.
Запрещается устанавливать устройства системы на токоведущих
поверхностях и в сырых помещениях (с влажностью 80%).
Общие рекомендации.
При подключении оборудования необходимо строго соблюдать полярность
соединения устройств системы.
При подключении соединительных проводов к клеммам устройств не
следует применять чрезмерных усилий при затягивании винтов во
избежание выхода клемм из строя.

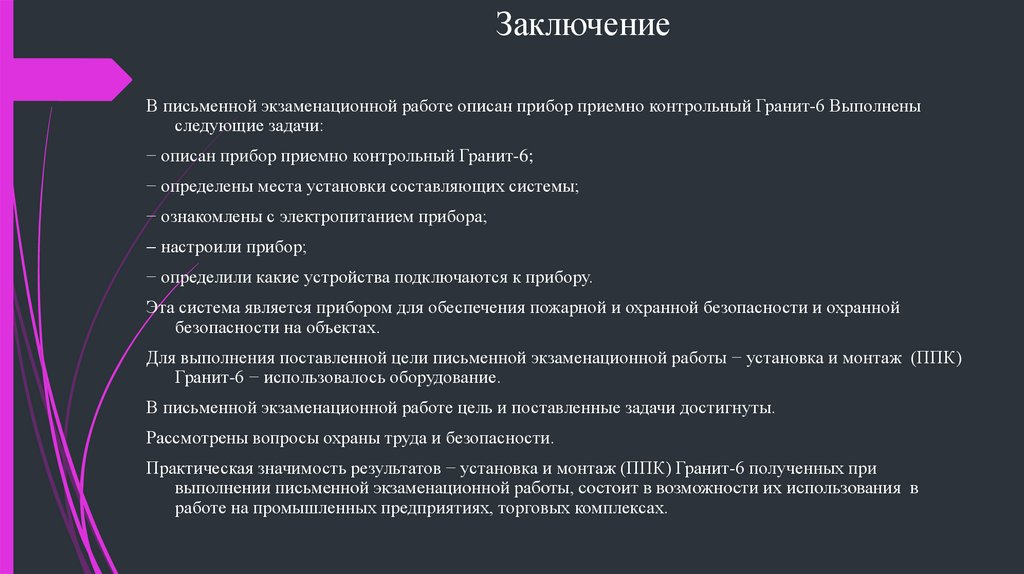

12. Заключение

В письменной экзаменационной работе описан прибор приемно контрольный Гранит-6 Выполнены
следующие задачи:
− описан прибор приемно контрольный Гранит-6;
− определены места установки составляющих системы;
− ознакомлены с электропитанием прибора;
настроили прибор;
− определили какие устройства подключаются к прибору.
Эта система является прибором для обеспечения пожарной и охранной безопасности и охранной
безопасности на объектах.
Для выполнения поставленной цели письменной экзаменационной работы − установка и монтаж (ППК)
Гранит-6 − использовалось оборудование.
В письменной экзаменационной работе цель и поставленные задачи достигнуты.
Рассмотрены вопросы охраны труда и безопасности.
Практическая значимость результатов − установка и монтаж (ППК) Гранит-6 полученных при
выполнении письменной экзаменационной работы, состоит в возможности их использования в
работе на промышленных предприятиях, торговых комплексах.
