Свет и музыка: патриотический проект

1.

“Свет и Музыка: Патриотический Проект”
Команда проекта:
Данилов А.О, Даровских Н.Д, Рабский В.В,
Штоль А.В
МРк – 204
2025
1

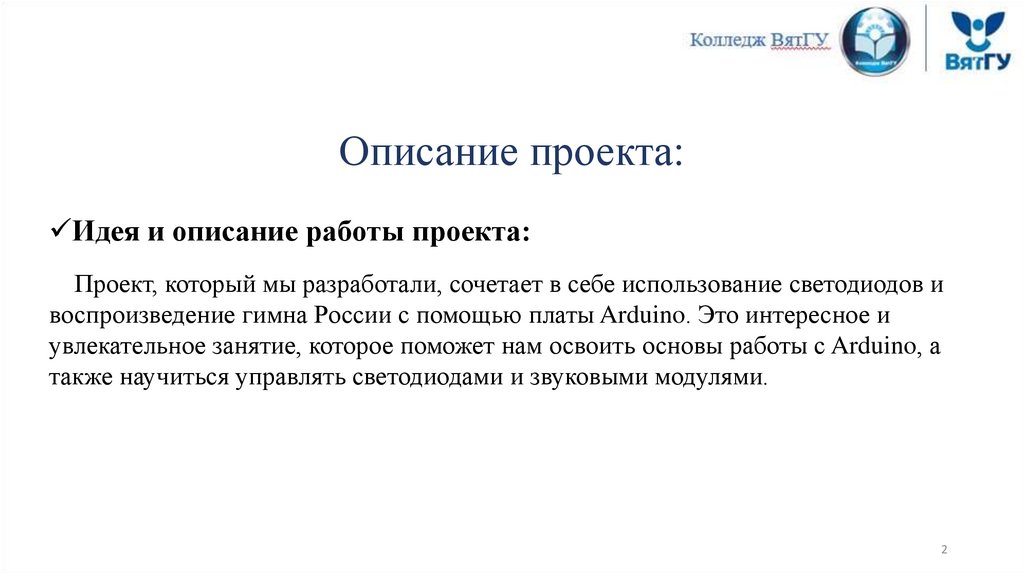

2. Описание проекта:

Идея и описание работы проекта:
Проект, который мы разработали, сочетает в себе использование светодиодов и
воспроизведение гимна России с помощью платы Arduino. Это интересное и
увлекательное занятие, которое поможет нам освоить основы работы с Arduino, а
также научиться управлять светодиодами и звуковыми модулями.
2

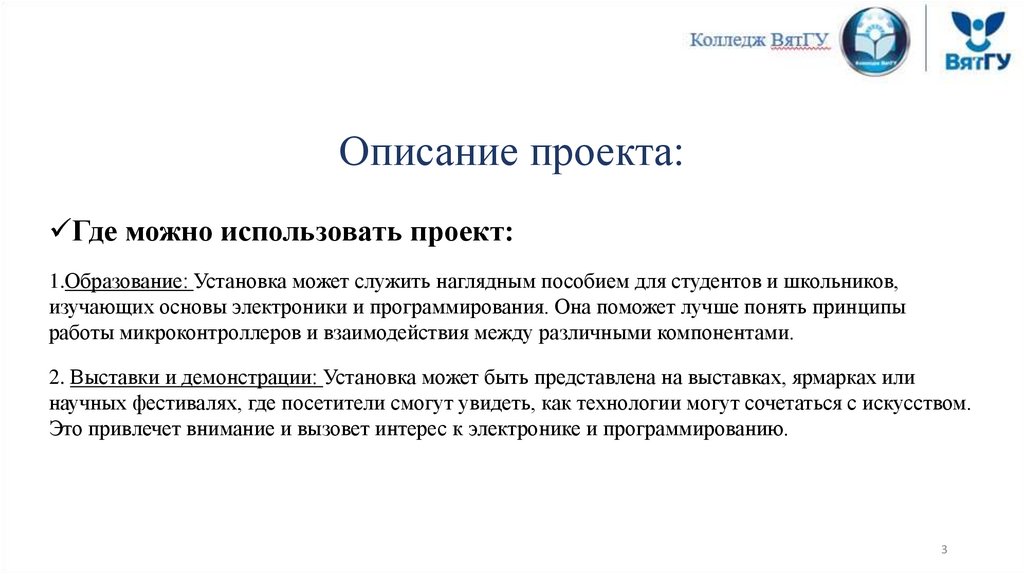

3. Описание проекта:

Где можно использовать проект:
1.Образование: Установка может служить наглядным пособием для студентов и школьников,
изучающих основы электроники и программирования. Она поможет лучше понять принципы
работы микроконтроллеров и взаимодействия между различными компонентами.
2. Выставки и демонстрации: Установка может быть представлена на выставках, ярмарках или
научных фестивалях, где посетители смогут увидеть, как технологии могут сочетаться с искусством.
Это привлечет внимание и вызовет интерес к электронике и программированию.
3

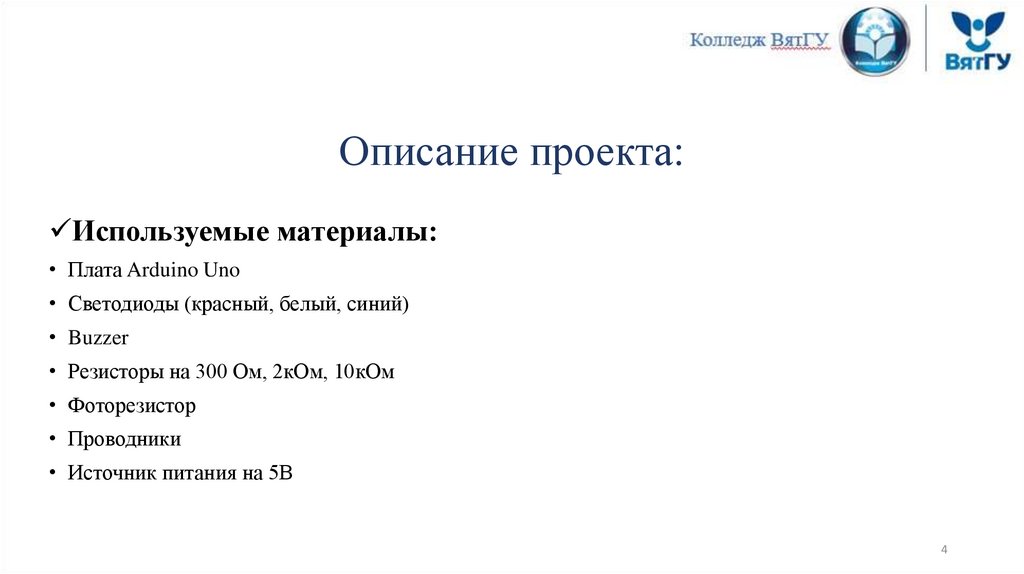

4. Описание проекта:

Используемые материалы:
• Плата Arduino Uno
• Светодиоды (красный, белый, синий)
• Buzzer
• Резисторы на 300 Ом, 2кОм, 10кОм
• Фоторезистор
• Проводники
• Источник питания на 5В
4

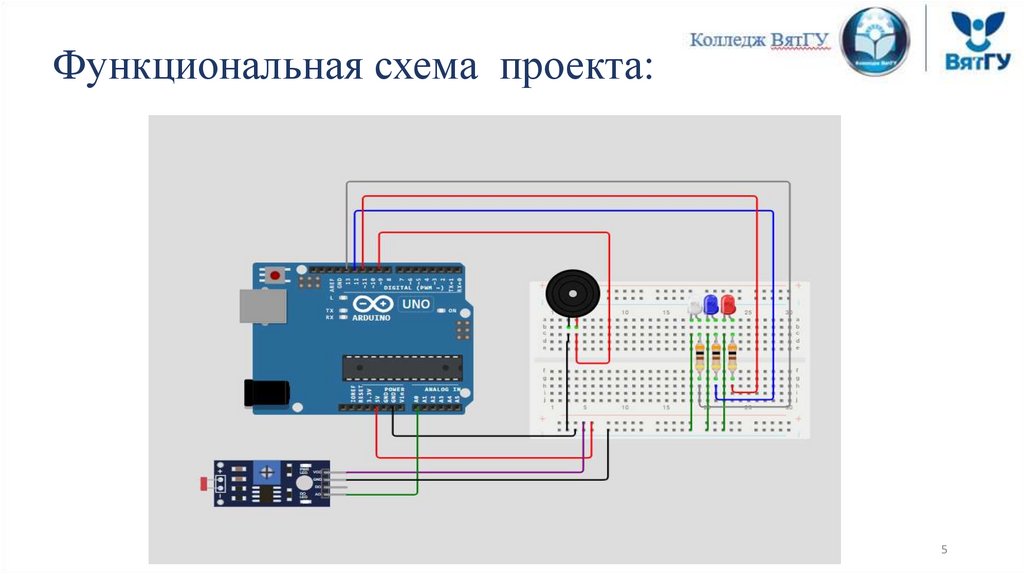

5. Функциональная схема проекта:

5

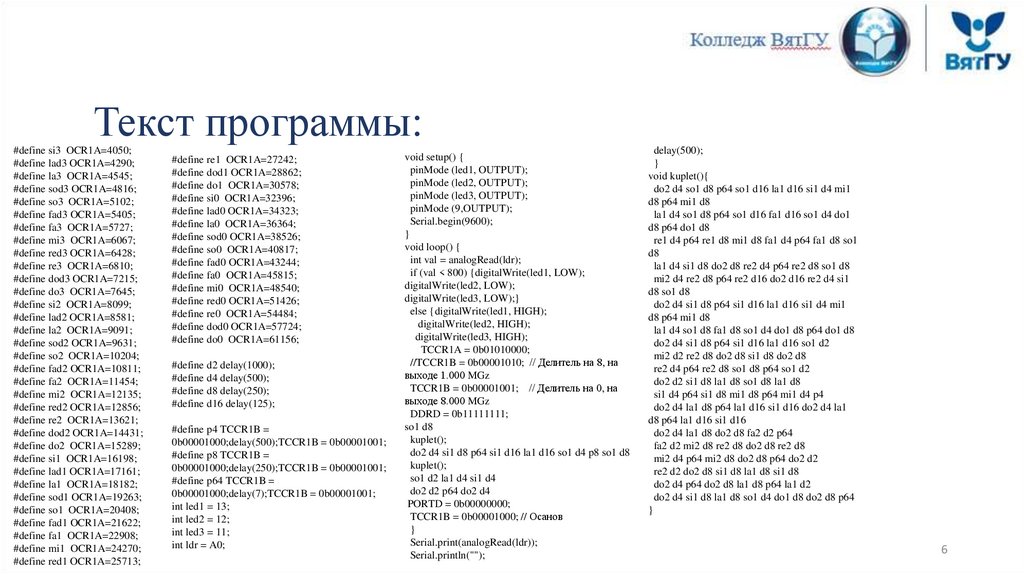

6. Текст программы:

#define si3 OCR1A=4050;
#define lad3 OCR1A=4290;
#define la3 OCR1A=4545;
#define sod3 OCR1A=4816;
#define so3 OCR1A=5102;
#define fad3 OCR1A=5405;
#define fa3 OCR1A=5727;
#define mi3 OCR1A=6067;
#define red3 OCR1A=6428;
#define re3 OCR1A=6810;
#define dod3 OCR1A=7215;
#define do3 OCR1A=7645;
#define si2 OCR1A=8099;
#define lad2 OCR1A=8581;
#define la2 OCR1A=9091;
#define sod2 OCR1A=9631;
#define so2 OCR1A=10204;
#define fad2 OCR1A=10811;
#define fa2 OCR1A=11454;
#define mi2 OCR1A=12135;
#define red2 OCR1A=12856;
#define re2 OCR1A=13621;
#define dod2 OCR1A=14431;
#define do2 OCR1A=15289;
#define si1 OCR1A=16198;
#define lad1 OCR1A=17161;
#define la1 OCR1A=18182;
#define sod1 OCR1A=19263;
#define so1 OCR1A=20408;
#define fad1 OCR1A=21622;
#define fa1 OCR1A=22908;
#define mi1 OCR1A=24270;
#define red1 OCR1A=25713;
#define re1 OCR1A=27242;
#define dod1 OCR1A=28862;
#define do1 OCR1A=30578;
#define si0 OCR1A=32396;
#define lad0 OCR1A=34323;
#define la0 OCR1A=36364;
#define sod0 OCR1A=38526;
#define so0 OCR1A=40817;
#define fad0 OCR1A=43244;
#define fa0 OCR1A=45815;
#define mi0 OCR1A=48540;
#define red0 OCR1A=51426;
#define re0 OCR1A=54484;
#define dod0 OCR1A=57724;
#define do0 OCR1A=61156;
#define d2 delay(1000);
#define d4 delay(500);
#define d8 delay(250);
#define d16 delay(125);
#define p4 TCCR1B =
0b00001000;delay(500);TCCR1B = 0b00001001;
#define p8 TCCR1B =
0b00001000;delay(250);TCCR1B = 0b00001001;
#define p64 TCCR1B =
0b00001000;delay(7);TCCR1B = 0b00001001;
int led1 = 13;
int led2 = 12;
int led3 = 11;
int ldr = A0;
void setup() {
pinMode (led1, OUTPUT);
pinMode (led2, OUTPUT);
pinMode (led3, OUTPUT);
pinMode (9,OUTPUT);
Serial.begin(9600);
}
void loop() {
int val = analogRead(ldr);
if (val < 800) {digitalWrite(led1, LOW);
digitalWrite(led2, LOW);
digitalWrite(led3, LOW);}
else {digitalWrite(led1, HIGH);
digitalWrite(led2, HIGH);
digitalWrite(led3, HIGH);
TCCR1A = 0b01010000;
//TCCR1B = 0b00001010; // Делитель на 8, на
выходе 1.000 MGz
TCCR1B = 0b00001001; // Делитель на 0, на
выходе 8.000 MGz
DDRD = 0b11111111;
so1 d8
kuplet();
do2 d4 si1 d8 p64 si1 d16 la1 d16 so1 d4 p8 so1 d8
kuplet();
so1 d2 la1 d4 si1 d4
do2 d2 p64 do2 d4
PORTD = 0b00000000;
TCCR1B = 0b00001000; // Осанов
}
Serial.print(analogRead(ldr));
Serial.println("");
delay(500);
}
void kuplet(){
do2 d4 so1 d8 p64 so1 d16 la1 d16 si1 d4 mi1
d8 p64 mi1 d8
la1 d4 so1 d8 p64 so1 d16 fa1 d16 so1 d4 do1
d8 p64 do1 d8
re1 d4 p64 re1 d8 mi1 d8 fa1 d4 p64 fa1 d8 so1
d8
la1 d4 si1 d8 do2 d8 re2 d4 p64 re2 d8 so1 d8
mi2 d4 re2 d8 p64 re2 d16 do2 d16 re2 d4 si1
d8 so1 d8
do2 d4 si1 d8 p64 si1 d16 la1 d16 si1 d4 mi1
d8 p64 mi1 d8
la1 d4 so1 d8 fa1 d8 so1 d4 do1 d8 p64 do1 d8
do2 d4 si1 d8 p64 si1 d16 la1 d16 so1 d2
mi2 d2 re2 d8 do2 d8 si1 d8 do2 d8
re2 d4 p64 re2 d8 so1 d8 p64 so1 d2
do2 d2 si1 d8 la1 d8 so1 d8 la1 d8
si1 d4 p64 si1 d8 mi1 d8 p64 mi1 d4 p4
do2 d4 la1 d8 p64 la1 d16 si1 d16 do2 d4 la1
d8 p64 la1 d16 si1 d16
do2 d4 la1 d8 do2 d8 fa2 d2 p64
fa2 d2 mi2 d8 re2 d8 do2 d8 re2 d8
mi2 d4 p64 mi2 d8 do2 d8 p64 do2 d2
re2 d2 do2 d8 si1 d8 la1 d8 si1 d8
do2 d4 p64 do2 d8 la1 d8 p64 la1 d2
do2 d4 si1 d8 la1 d8 so1 d4 do1 d8 do2 d8 p64
}
6

7.

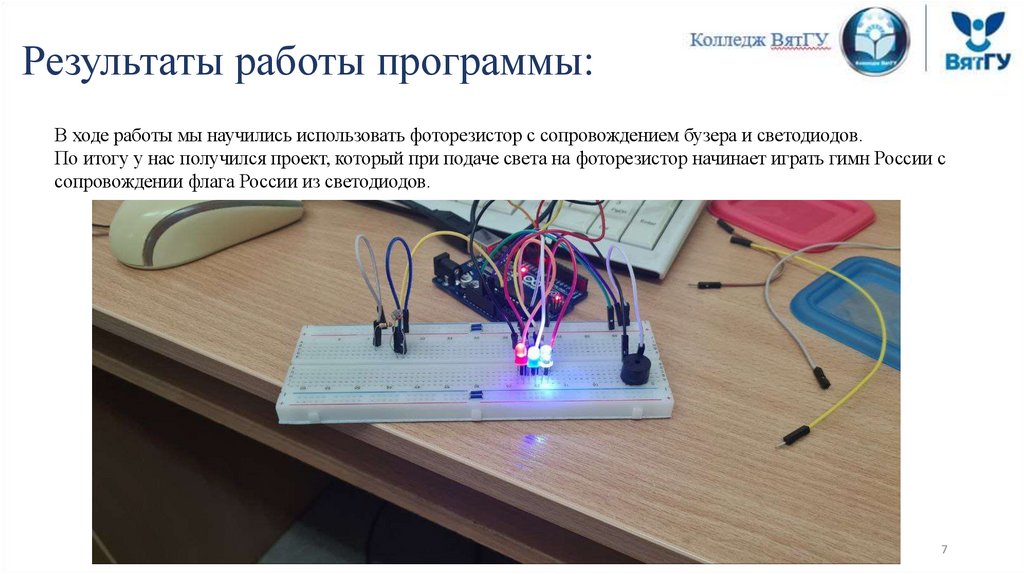

Результаты работы программы:
В ходе работы мы научились использовать фоторезистор с сопровождением бузера и светодиодов.
По итогу у нас получился проект, который при подаче света на фоторезистор начинает играть гимн России с
сопровождении флага России из светодиодов.
7
