Методические указания по нормоконтролю ВКР, курсовых проектов по кафедре автоматизированных систем управления УУНиТ

1. Методические указания по нормоконтролю ВКР, курсовых проектов по кафедре автоматизированных систем управления УУНиТ

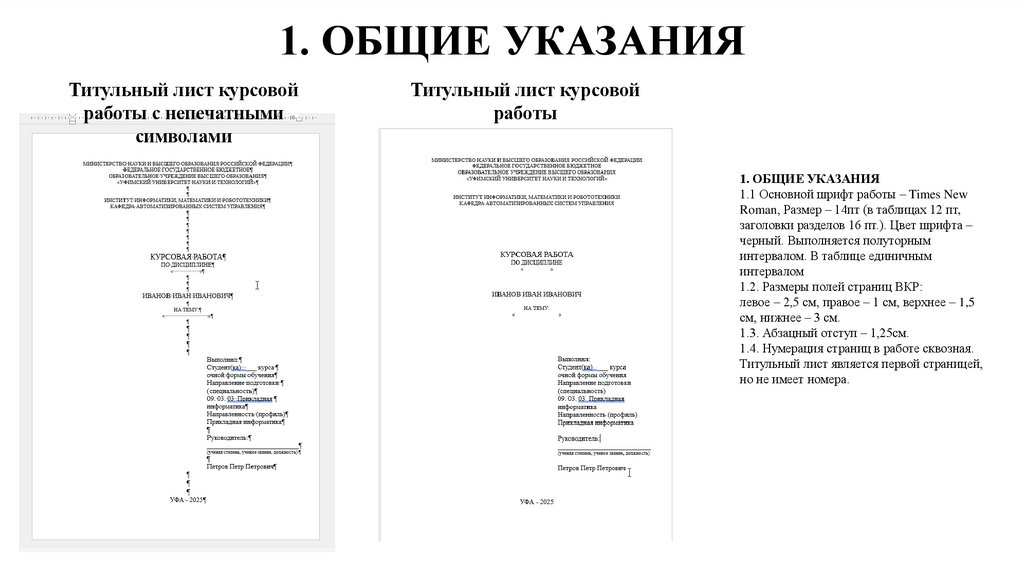

2. 1. ОБЩИЕ УКАЗАНИЯ

Титульный лист курсовой
работы с непечатными
символами
Титульный лист курсовой
работы
1. ОБЩИЕ УКАЗАНИЯ
1.1 Основной шрифт работы – Times New
Roman, Размер – 14пт (в таблицах 12 пт,
заголовки разделов 16 пт.). Цвет шрифта –
черный. Выполняется полуторным
интервалом. В таблице единичным
интервалом
1.2. Размеры полей страниц ВКР:
левое – 2,5 см, правое – 1 см, верхнее – 1,5
см, нижнее – 3 см.
1.3. Абзацный отступ – 1,25см.
1.4. Нумерация страниц в работе сквозная.
Титульный лист является первой страницей,
но не имеет номера.

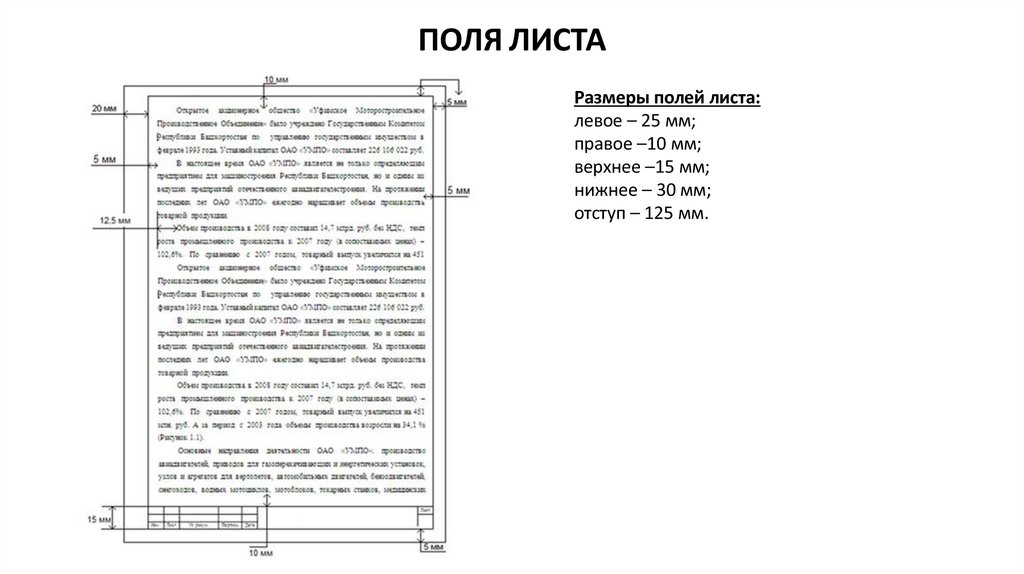

3. ПОЛЯ ЛИСТА

Размеры полей листа:
левое – 25 мм;
правое –10 мм;
верхнее –15 мм;
нижнее – 30 мм;
отступ – 125 мм.

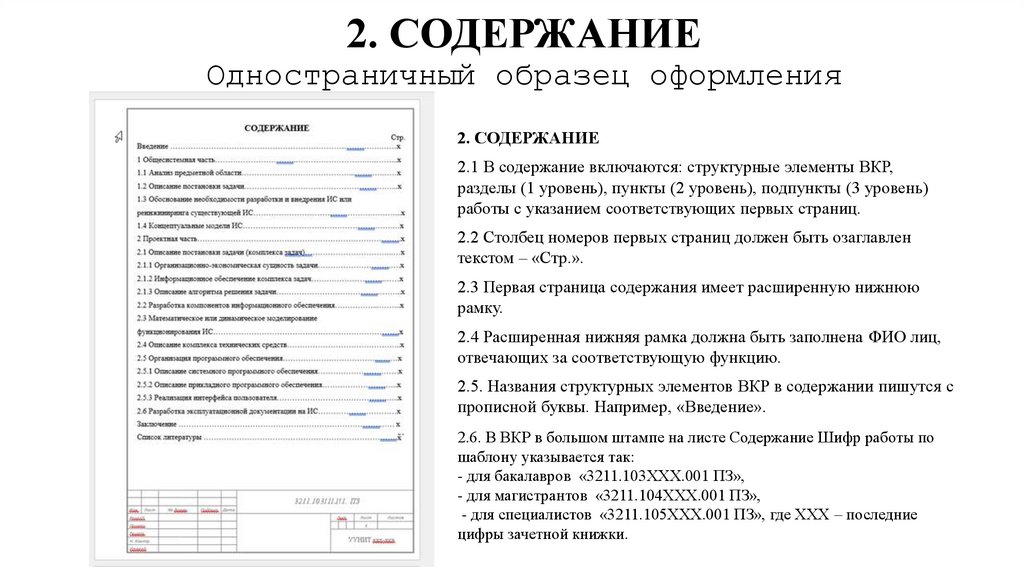

4. 2. СОДЕРЖАНИЕ Одностраничный образец оформления

2. СОДЕРЖАНИЕ
2.1 В содержание включаются: структурные элементы ВКР,
разделы (1 уровень), пункты (2 уровень), подпункты (3 уровень)
работы с указанием соответствующих первых страниц.
2.2 Столбец номеров первых страниц должен быть озаглавлен
текстом – «Стр.».
2.3 Первая страница содержания имеет расширенную нижнюю
рамку.
2.4 Расширенная нижняя рамка должна быть заполнена ФИО лиц,
отвечающих за соответствующую функцию.
2.5. Названия структурных элементов ВКР в содержании пишутся с
прописной буквы. Например, «Введение».
2.6. В ВКР в большом штампе на листе Содержание Шифр работы по
шаблону указывается так:
- для бакалавров «3211.103ХХХ.001 ПЗ»,
- для магистрантов «3211.104ХХХ.001 ПЗ»,
- для специалистов «3211.105ХХХ.001 ПЗ», где ХХХ – последние
цифры зачетной книжки.

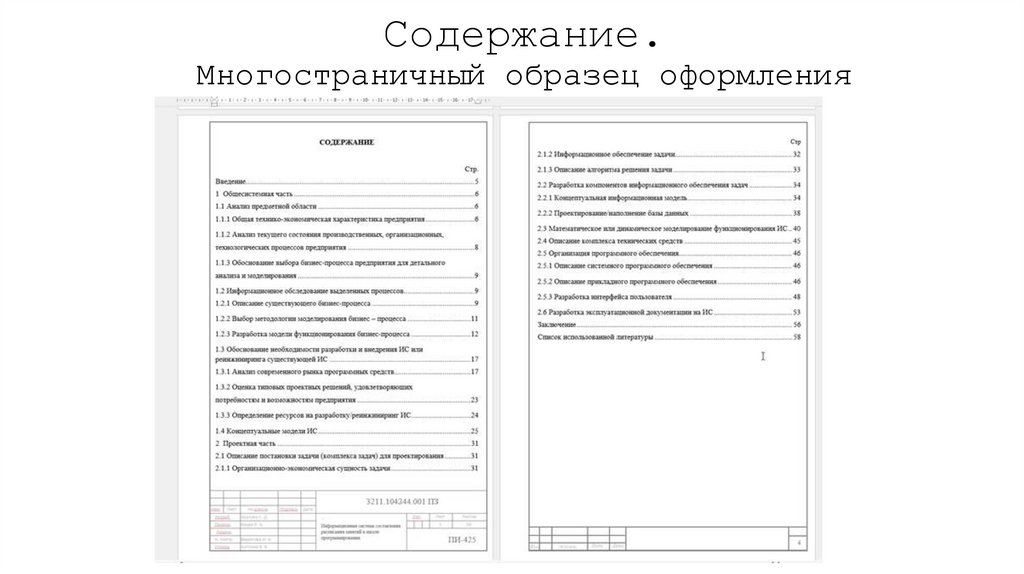

5.

Содержание.
Многостраничный образец оформления

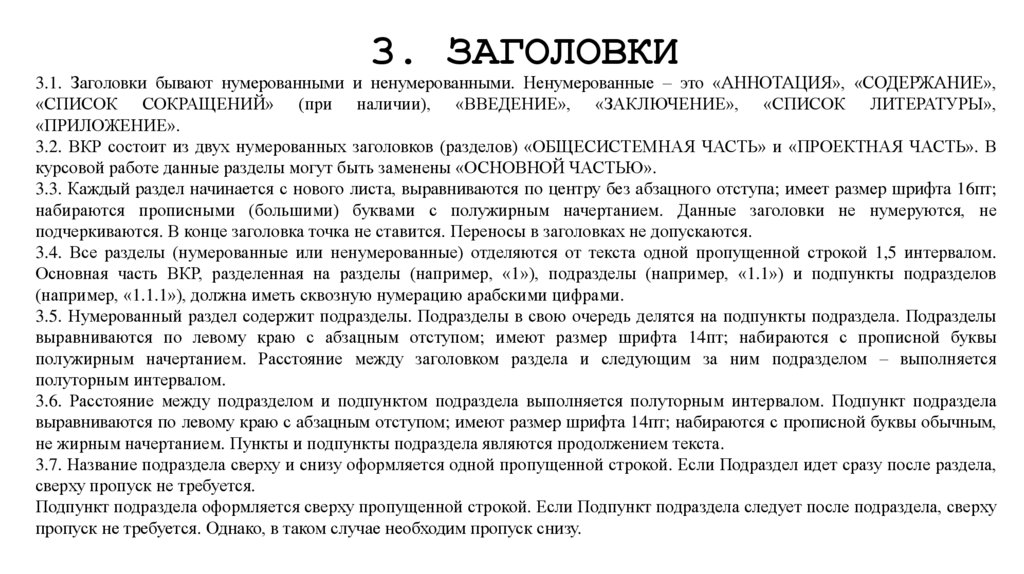

6. 3. ЗАГОЛОВКИ

3.1. Заголовки бывают нумерованными и ненумерованными. Ненумерованные – это «АННОТАЦИЯ», «СОДЕРЖАНИЕ»,
«СПИСОК СОКРАЩЕНИЙ» (при наличии), «ВВЕДЕНИЕ», «ЗАКЛЮЧЕНИЕ», «СПИСОК ЛИТЕРАТУРЫ»,
«ПРИЛОЖЕНИЕ».
3.2. ВКР состоит из двух нумерованных заголовков (разделов) «ОБЩЕСИСТЕМНАЯ ЧАСТЬ» и «ПРОЕКТНАЯ ЧАСТЬ». В
курсовой работе данные разделы могут быть заменены «ОСНОВНОЙ ЧАСТЬЮ».
3.3. Каждый раздел начинается с нового листа, выравниваются по центру без абзацного отступа; имеет размер шрифта 16пт;
набираются прописными (большими) буквами с полужирным начертанием. Данные заголовки не нумеруются, не
подчеркиваются. В конце заголовка точка не ставится. Переносы в заголовках не допускаются.
3.4. Все разделы (нумерованные или ненумерованные) отделяются от текста одной пропущенной строкой 1,5 интервалом.
Основная часть ВКР, разделенная на разделы (например, «1»), подразделы (например, «1.1») и подпункты подразделов
(например, «1.1.1»), должна иметь сквозную нумерацию арабскими цифрами.
3.5. Нумерованный раздел содержит подразделы. Подразделы в свою очередь делятся на подпункты подраздела. Подразделы
выравниваются по левому краю с абзацным отступом; имеют размер шрифта 14пт; набираются с прописной буквы
полужирным начертанием. Расстояние между заголовком раздела и следующим за ним подразделом – выполняется
полуторным интервалом.
3.6. Расстояние между подразделом и подпунктом подраздела выполняется полуторным интервалом. Подпункт подраздела
выравниваются по левому краю с абзацным отступом; имеют размер шрифта 14пт; набираются с прописной буквы обычным,
не жирным начертанием. Пункты и подпункты подраздела являются продолжением текста.
3.7. Название подраздела сверху и снизу оформляется одной пропущенной строкой. Если Подраздел идет сразу после раздела,
сверху пропуск не требуется.
Подпункт подраздела оформляется сверху пропущенной строкой. Если Подпункт подраздела следует после подраздела, сверху
пропуск не требуется. Однако, в таком случае необходим пропуск снизу.

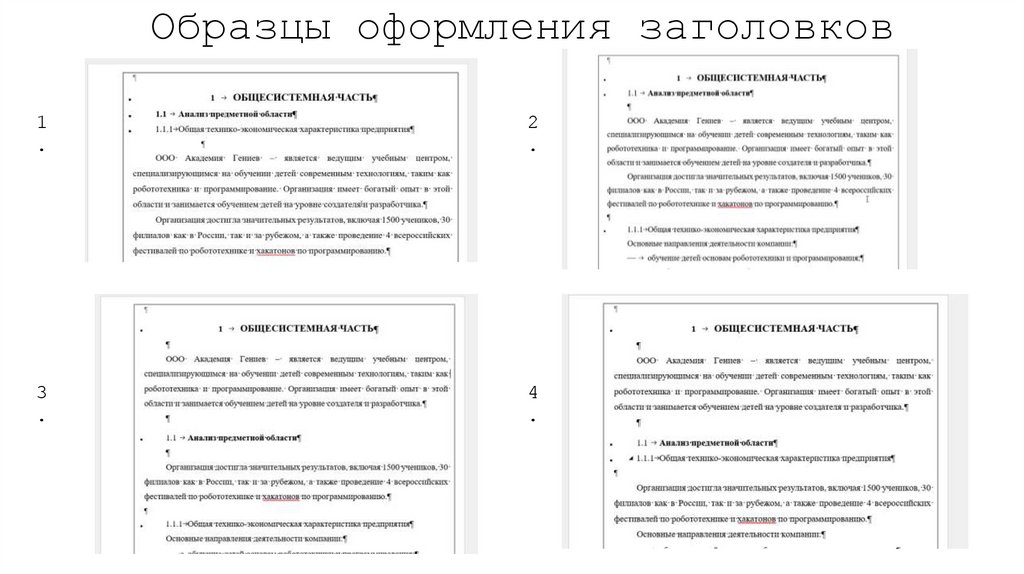

7. Образцы оформления заголовков

1
.
2
.
3
.
4
.

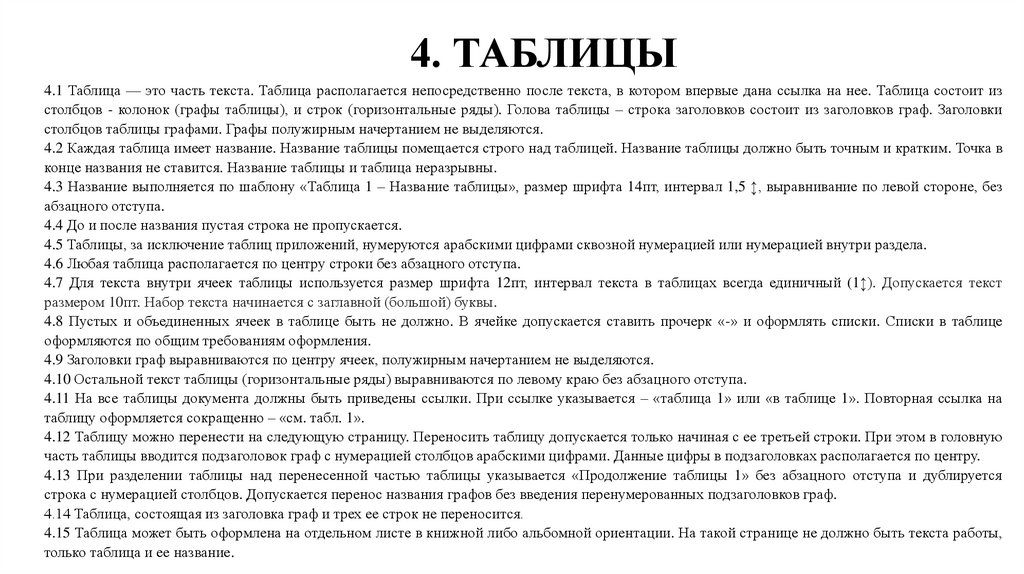

8. 4. ТАБЛИЦЫ

4.1 Таблица — это часть текста. Таблица располагается непосредственно после текста, в котором впервые дана ссылка на нее. Таблица состоит из
столбцов - колонок (графы таблицы), и строк (горизонтальные ряды). Голова таблицы – строка заголовков состоит из заголовков граф. Заголовки
столбцов таблицы графами. Графы полужирным начертанием не выделяются.
4.2 Каждая таблица имеет название. Название таблицы помещается строго над таблицей. Название таблицы должно быть точным и кратким. Точка в
конце названия не ставится. Название таблицы и таблица неразрывны.
4.3 Название выполняется по шаблону «Таблица 1 – Название таблицы», размер шрифта 14пт, интервал 1,5 ↕, выравнивание по левой стороне, без
абзацного отступа.
4.4 До и после названия пустая строка не пропускается.
4.5 Таблицы, за исключение таблиц приложений, нумеруются арабскими цифрами сквозной нумерацией или нумерацией внутри раздела.
4.6 Любая таблица располагается по центру строки без абзацного отступа.
4.7 Для текста внутри ячеек таблицы используется размер шрифта 12пт, интервал текста в таблицах всегда единичный (1↕). Допускается текст
размером 10пт. Набор текста начинается с заглавной (большой) буквы.
4.8 Пустых и объединенных ячеек в таблице быть не должно. В ячейке допускается ставить прочерк «-» и оформлять списки. Списки в таблице
оформляются по общим требованиям оформления.
4.9 Заголовки граф выравниваются по центру ячеек, полужирным начертанием не выделяются.
4.10 Остальной текст таблицы (горизонтальные ряды) выравниваются по левому краю без абзацного отступа.
4.11 На все таблицы документа должны быть приведены ссылки. При ссылке указывается – «таблица 1» или «в таблице 1». Повторная ссылка на
таблицу оформляется сокращенно – «см. табл. 1».
4.12 Таблицу можно перенести на следующую страницу. Переносить таблицу допускается только начиная с ее третьей строки. При этом в головную
часть таблицы вводится подзаголовок граф с нумерацией столбцов арабскими цифрами. Данные цифры в подзаголовках располагается по центру.
4.13 При разделении таблицы над перенесенной частью таблицы указывается «Продолжение таблицы 1» без абзацного отступа и дублируется
строка с нумерацией столбцов. Допускается перенос названия графов без введения перенумерованных подзаголовков граф.
4.14 Таблица, состоящая из заголовка граф и трех ее строк не переносится.
4.15 Таблица может быть оформлена на отдельном листе в книжной либо альбомной ориентации. На такой странице не должно быть текста работы,
только таблица и ее название.

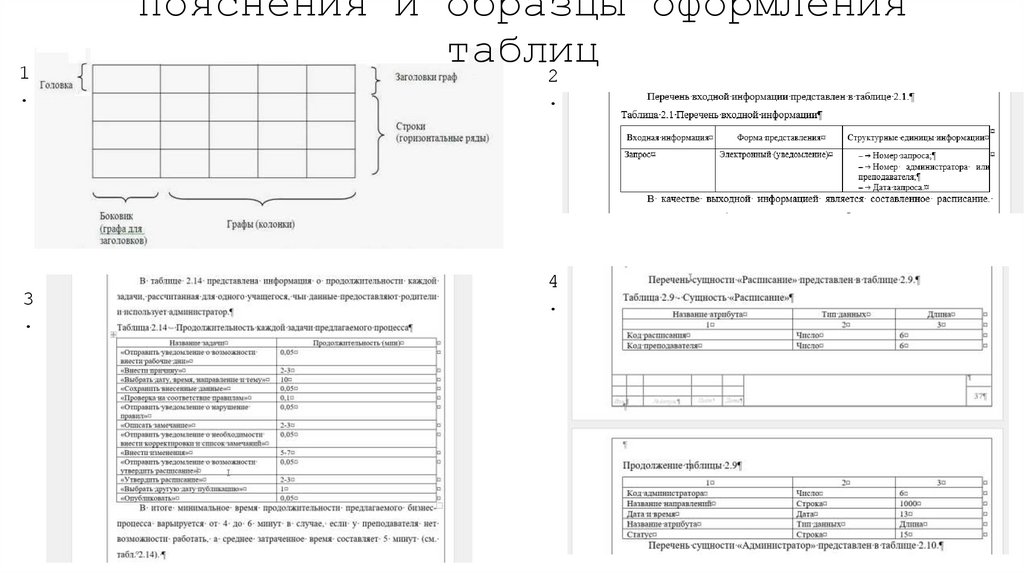

9. Пояснения и образцы оформления таблиц

1
.
3
.
Пояснения и образцы оформления
таблиц
2
.
4
.

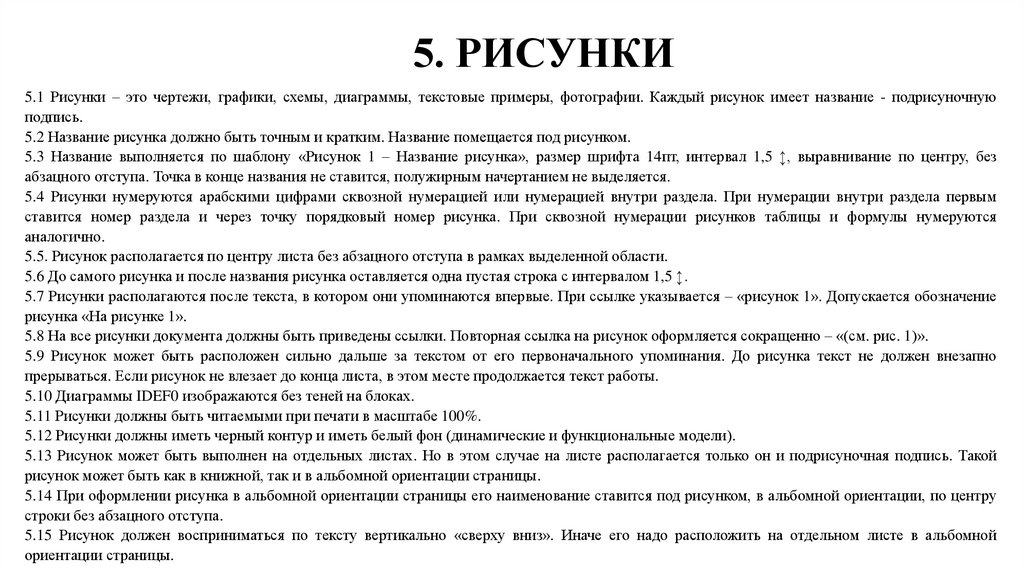

10. 5. РИСУНКИ

5.1 Рисунки – это чертежи, графики, схемы, диаграммы, текстовые примеры, фотографии. Каждый рисунок имеет название - подрисуночную
подпись.
5.2 Название рисунка должно быть точным и кратким. Название помещается под рисунком.
5.3 Название выполняется по шаблону «Рисунок 1 – Название рисунка», размер шрифта 14пт, интервал 1,5 ↕, выравнивание по центру, без
абзацного отступа. Точка в конце названия не ставится, полужирным начертанием не выделяется.
5.4 Рисунки нумеруются арабскими цифрами сквозной нумерацией или нумерацией внутри раздела. При нумерации внутри раздела первым
ставится номер раздела и через точку порядковый номер рисунка. При сквозной нумерации рисунков таблицы и формулы нумеруются
аналогично.
5.5. Рисунок располагается по центру листа без абзацного отступа в рамках выделенной области.
5.6 До самого рисунка и после названия рисунка оставляется одна пустая строка с интервалом 1,5 ↕.
5.7 Рисунки располагаются после текста, в котором они упоминаются впервые. При ссылке указывается – «рисунок 1». Допускается обозначение
рисунка «На рисунке 1».
5.8 На все рисунки документа должны быть приведены ссылки. Повторная ссылка на рисунок оформляется сокращенно – «(см. рис. 1)».
5.9 Рисунок может быть расположен сильно дальше за текстом от его первоначального упоминания. До рисунка текст не должен внезапно
прерываться. Если рисунок не влезает до конца листа, в этом месте продолжается текст работы.
5.10 Диаграммы IDEF0 изображаются без теней на блоках.
5.11 Рисунки должны быть читаемыми при печати в масштабе 100%.
5.12 Рисунки должны иметь черный контур и иметь белый фон (динамические и функциональные модели).
5.13 Рисунок может быть выполнен на отдельных листах. Но в этом случае на листе располагается только он и подрисуночная подпись. Такой
рисунок может быть как в книжной, так и в альбомной ориентации страницы.
5.14 При оформлении рисунка в альбомной ориентации страницы его наименование ставится под рисунком, в альбомной ориентации, по центру
строки без абзацного отступа.
5.15 Рисунок должен восприниматься по тексту вертикально «сверху вниз». Иначе его надо расположить на отдельном листе в альбомной
ориентации страницы.

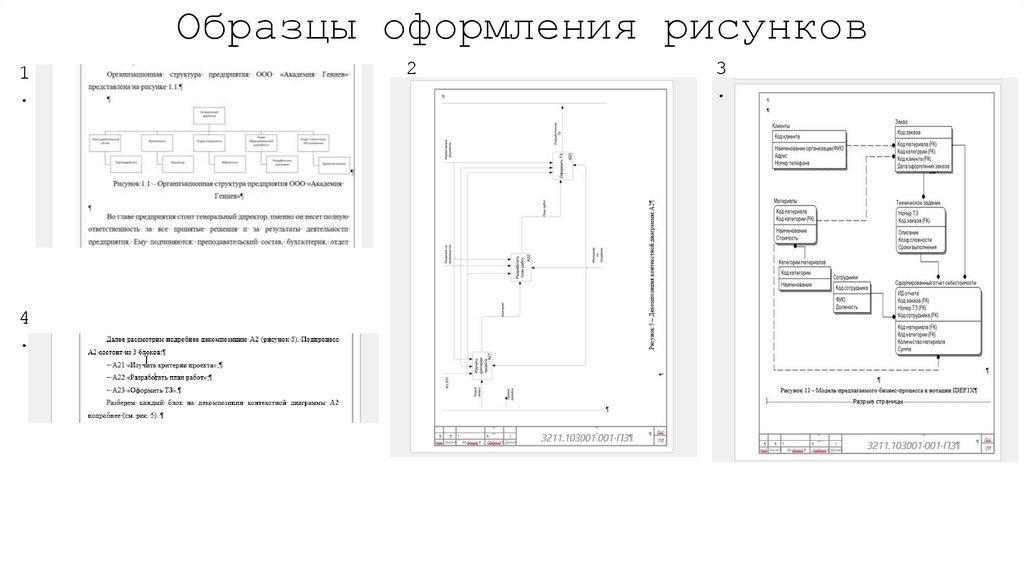

11. Образцы оформления рисунков

1
.
4
.
2
.
3
.

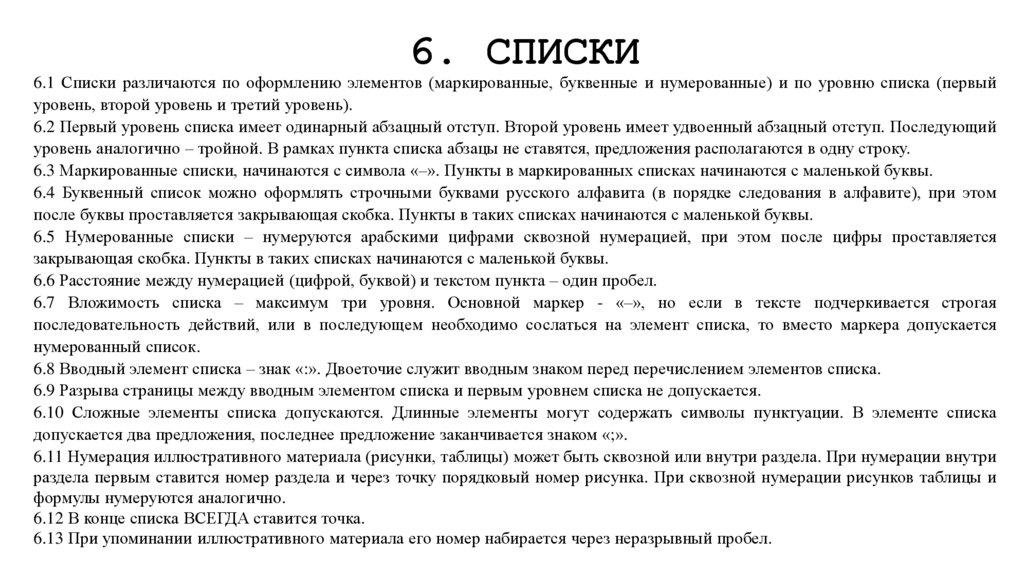

12. 6. СПИСКИ

6.1 Списки различаются по оформлению элементов (маркированные, буквенные и нумерованные) и по уровню списка (первый
уровень, второй уровень и третий уровень).
6.2 Первый уровень списка имеет одинарный абзацный отступ. Второй уровень имеет удвоенный абзацный отступ. Последующий
уровень аналогично – тройной. В рамках пункта списка абзацы не ставятся, предложения располагаются в одну строку.
6.3 Маркированные списки, начинаются с символа «–». Пункты в маркированных списках начинаются с маленькой буквы.
6.4 Буквенный список можно оформлять строчными буквами русского алфавита (в порядке следования в алфавите), при этом
после буквы проставляется закрывающая скобка. Пункты в таких списках начинаются с маленькой буквы.
6.5 Нумерованные списки – нумеруются арабскими цифрами сквозной нумерацией, при этом после цифры проставляется
закрывающая скобка. Пункты в таких списках начинаются с маленькой буквы.
6.6 Расстояние между нумерацией (цифрой, буквой) и текстом пункта – один пробел.
6.7 Вложимость списка – максимум три уровня. Основной маркер - «–», но если в тексте подчеркивается строгая
последовательность действий, или в последующем необходимо сослаться на элемент списка, то вместо маркера допускается
нумерованный список.
6.8 Вводный элемент списка – знак «:». Двоеточие служит вводным знаком перед перечислением элементов списка.
6.9 Разрыва страницы между вводным элементом списка и первым уровнем списка не допускается.
6.10 Сложные элементы списка допускаются. Длинные элементы могут содержать символы пунктуации. В элементе списка
допускается два предложения, последнее предложение заканчивается знаком «;».
6.11 Нумерация иллюстративного материала (рисунки, таблицы) может быть сквозной или внутри раздела. При нумерации внутри
раздела первым ставится номер раздела и через точку порядковый номер рисунка. При сквозной нумерации рисунков таблицы и
формулы нумеруются аналогично.
6.12 В конце списка ВСЕГДА ставится точка.
6.13 При упоминании иллюстративного материала его номер набирается через неразрывный пробел.

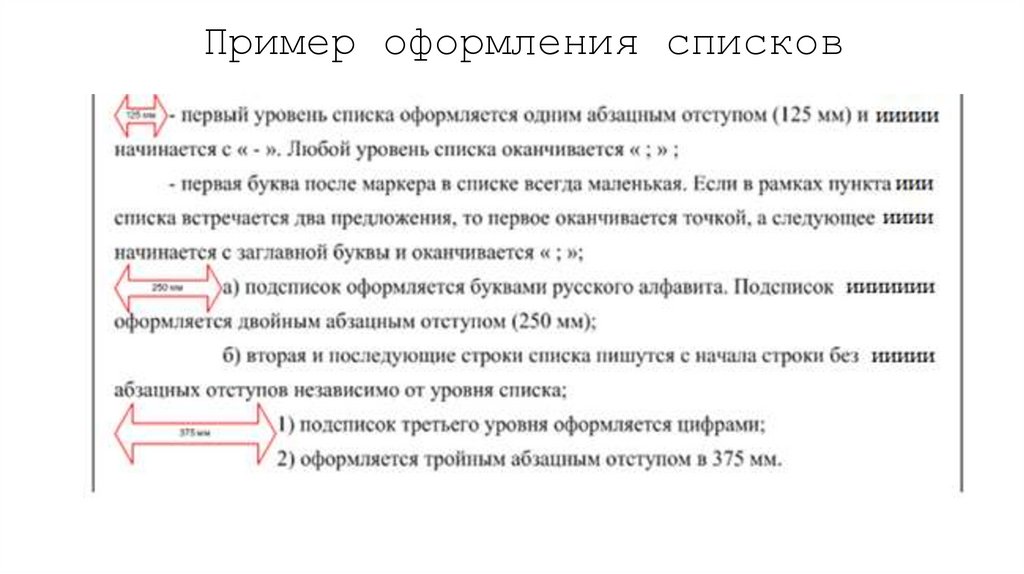

13. Пример оформления списков

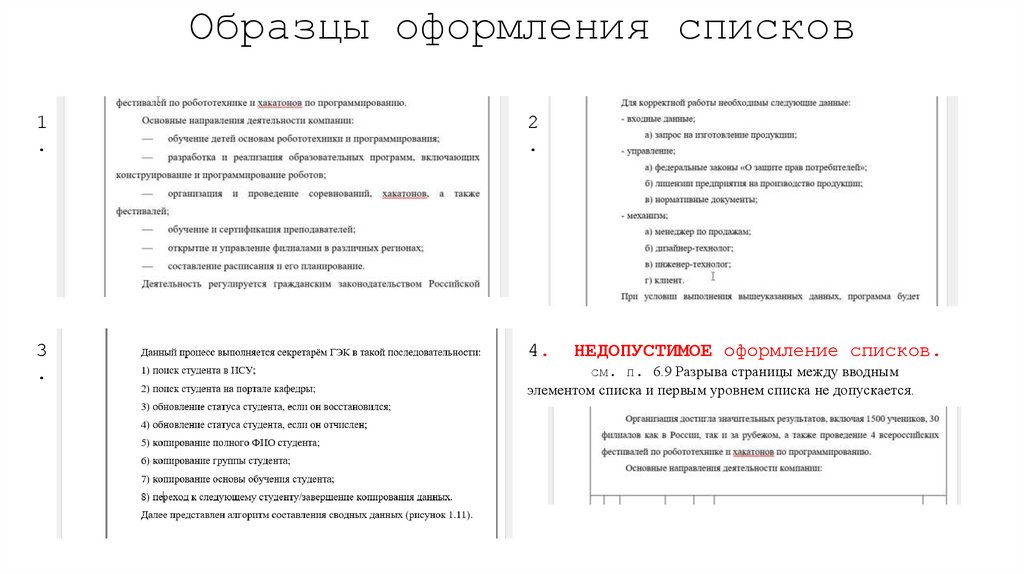

14. Образцы оформления списков

1
.
2
.
3
.
4.
НЕДОПУСТИМОЕ оформление списков.
см. п. 6.9 Разрыва страницы между вводным
элементом списка и первым уровнем списка не допускается.

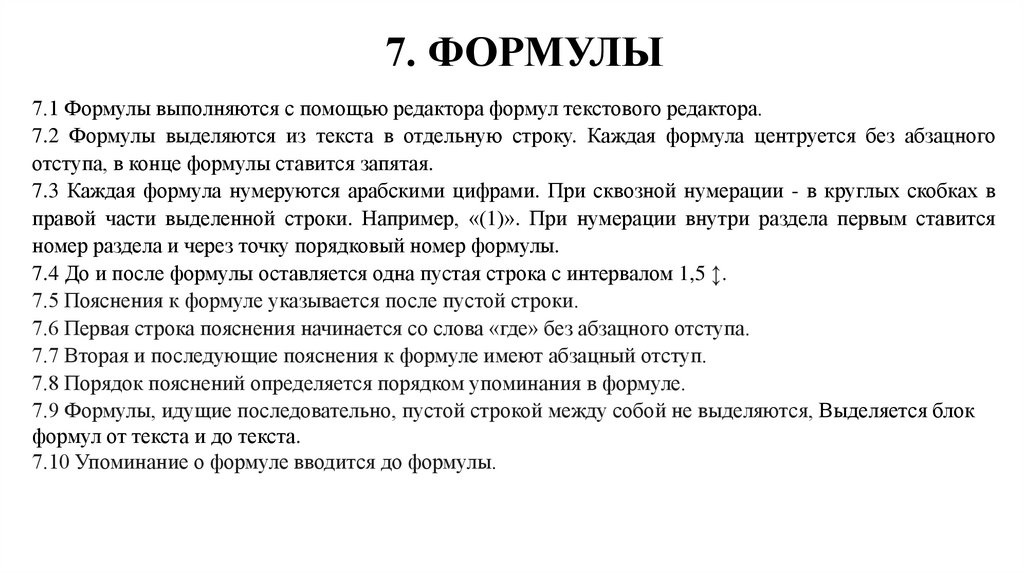

15. 7. ФОРМУЛЫ

7.1 Формулы выполняются с помощью редактора формул текстового редактора.
7.2 Формулы выделяются из текста в отдельную строку. Каждая формула центруется без абзацного
отступа, в конце формулы ставится запятая.
7.3 Каждая формула нумеруются арабскими цифрами. При сквозной нумерации - в круглых скобках в
правой части выделенной строки. Например, «(1)». При нумерации внутри раздела первым ставится
номер раздела и через точку порядковый номер формулы.
7.4 До и после формулы оставляется одна пустая строка с интервалом 1,5 ↕.
7.5 Пояснения к формуле указывается после пустой строки.
7.6 Первая строка пояснения начинается со слова «где» без абзацного отступа.
7.7 Вторая и последующие пояснения к формуле имеют абзацный отступ.
7.8 Порядок пояснений определяется порядком упоминания в формуле.
7.9 Формулы, идущие последовательно, пустой строкой между собой не выделяются, Выделяется блок
формул от текста и до текста.
7.10 Упоминание о формуле вводится до формулы.

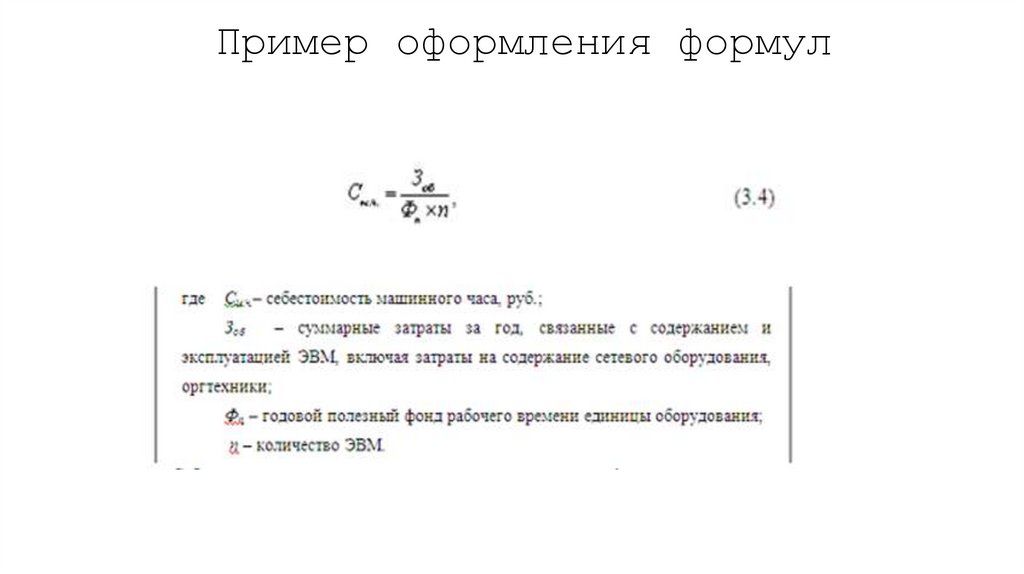

16.

Пример оформления формул

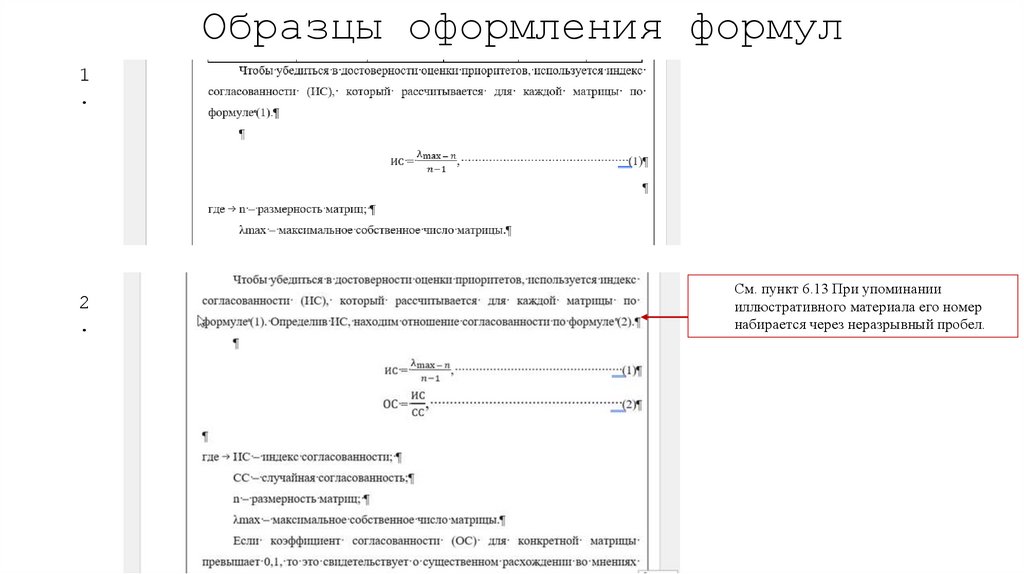

17. Образцы оформления формул

1
.
2
.
См. пункт 6.13 При упоминании
иллюстративного материала его номер
набирается через неразрывный пробел.

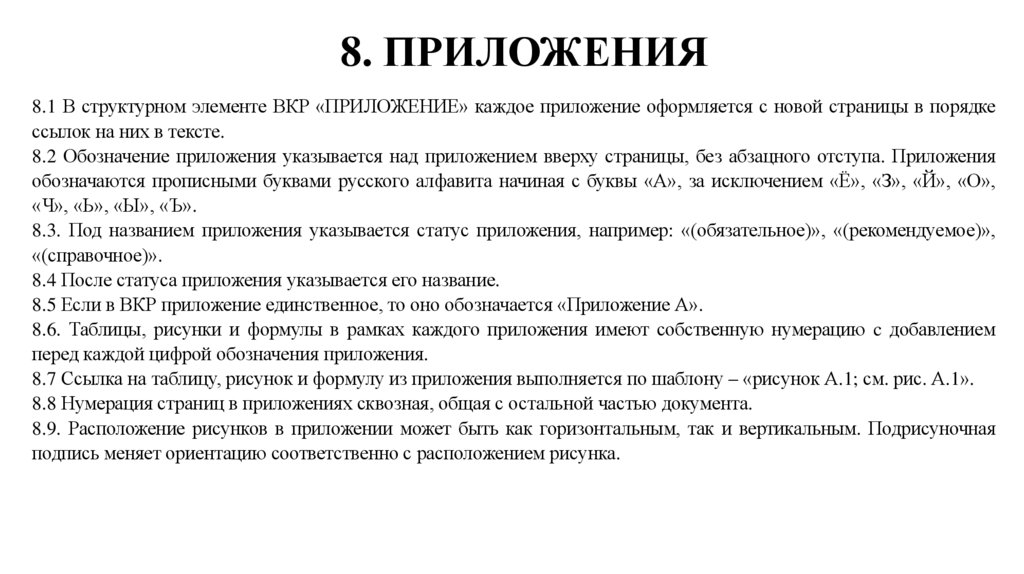

18. 8. ПРИЛОЖЕНИЯ

8.1 В структурном элементе ВКР «ПРИЛОЖЕНИЕ» каждое приложение оформляется с новой страницы в порядке
ссылок на них в тексте.
8.2 Обозначение приложения указывается над приложением вверху страницы, без абзацного отступа. Приложения
обозначаются прописными буквами русского алфавита начиная с буквы «А», за исключением «Ё», «З», «Й», «О»,
«Ч», «Ь», «Ы», «Ъ».
8.3. Под названием приложения указывается статус приложения, например: «(обязательное)», «(рекомендуемое)»,
«(справочное)».
8.4 После статуса приложения указывается его название.
8.5 Если в ВКР приложение единственное, то оно обозначается «Приложение А».
8.6. Таблицы, рисунки и формулы в рамках каждого приложения имеют собственную нумерацию c добавлением
перед каждой цифрой обозначения приложения.
8.7 Ссылка на таблицу, рисунок и формулу из приложения выполняется по шаблону – «рисунок А.1; см. рис. А.1».
8.8 Нумерация страниц в приложениях сквозная, общая с остальной частью документа.
8.9. Расположение рисунков в приложении может быть как горизонтальным, так и вертикальным. Подрисуночная
подпись меняет ориентацию соответственно с расположением рисунка.

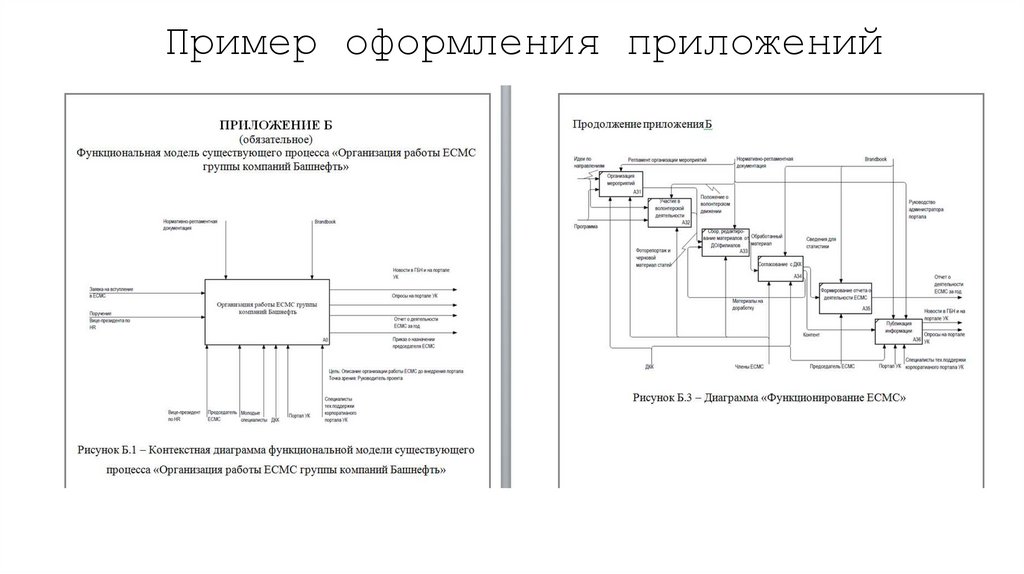

19.

Пример оформления приложений

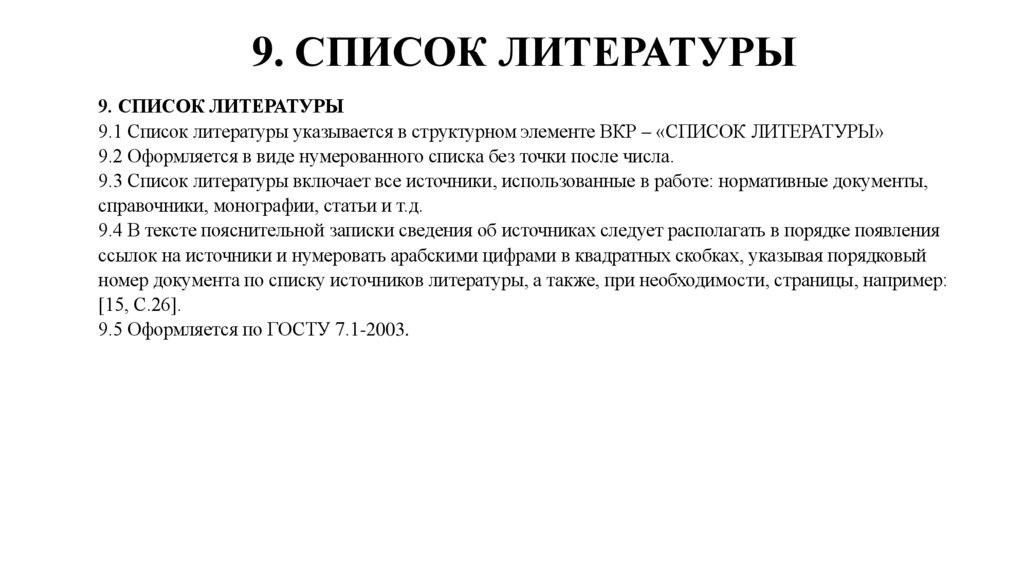

20. 9. СПИСОК ЛИТЕРАТУРЫ

9. СПИСОК ЛИТЕРАТУРЫ
9.1 Список литературы указывается в структурном элементе ВКР – «СПИСОК ЛИТЕРАТУРЫ»
9.2 Оформляется в виде нумерованного списка без точки после числа.
9.3 Список литературы включает все источники, использованные в работе: нормативные документы,
справочники, монографии, статьи и т.д.
9.4 В тексте пояснительной записки сведения об источниках следует располагать в порядке появления
ссылок на источники и нумеровать арабскими цифрами в квадратных скобках, указывая порядковый
номер документа по списку источников литературы, а также, при необходимости, страницы, например:
[15, С.26].
9.5 Оформляется по ГОСТУ 7.1-2003.

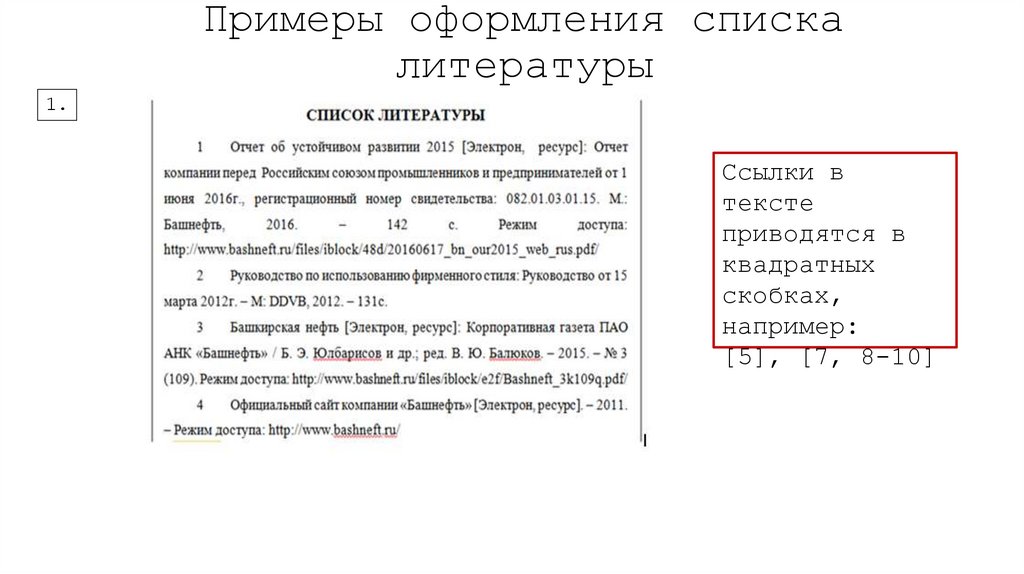

21.

Примеры оформления списка
литературы
1.
Ссылки в
тексте
приводятся в
квадратных
скобках,
например:
[5], [7, 8-10]

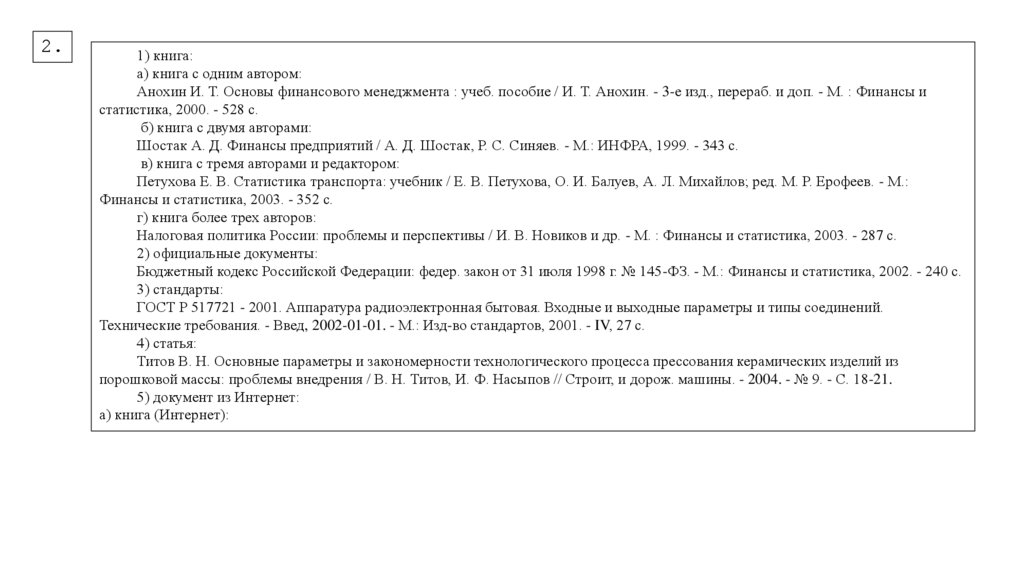

22.

2.
1) книга:
а) книга с одним автором:
Анохин И. Т. Основы финансового менеджмента : учеб. пособие / И. Т. Анохин. - 3-е изд., перераб. и доп. - М. : Финансы и
статистика, 2000. - 528 с.
б) книга с двумя авторами:
Шостак А. Д. Финансы предприятий / А. Д. Шостак, Р. С. Синяев. - М.: ИНФРА, 1999. - 343 с.
в) книга с тремя авторами и редактором:
Петухова Е. В. Статистика транспорта: учебник / Е. В. Петухова, О. И. Балуев, А. Л. Михайлов; ред. М. Р. Ерофеев. - М.:
Финансы и статистика, 2003. - 352 с.
г) книга более трех авторов:
Налоговая политика России: проблемы и перспективы / И. В. Новиков и др. - М. : Финансы и статистика, 2003. - 287 с.
2) официальные документы:
Бюджетный кодекс Российской Федерации: федер. закон от 31 июля 1998 г. № 145-ФЗ. - М.: Финансы и статистика, 2002. - 240 с.
3) стандарты:
ГОСТ Р 517721 - 2001. Аппаратура радиоэлектронная бытовая. Входные и выходные параметры и типы соединений.
Технические требования. - Введ, 2002-01-01. - М.: Изд-во стандартов, 2001. - IV, 27 с.
4) статья:
Титов В. Н. Основные параметры и закономерности технологического процесса прессования керамических изделий из
порошковой массы: проблемы внедрения / В. Н. Титов, И. Ф. Насыпов // Строит, и дорож. машины. - 2004. - № 9. - С. 18-21.
5) документ из Интернет:
а) книга (Интернет):

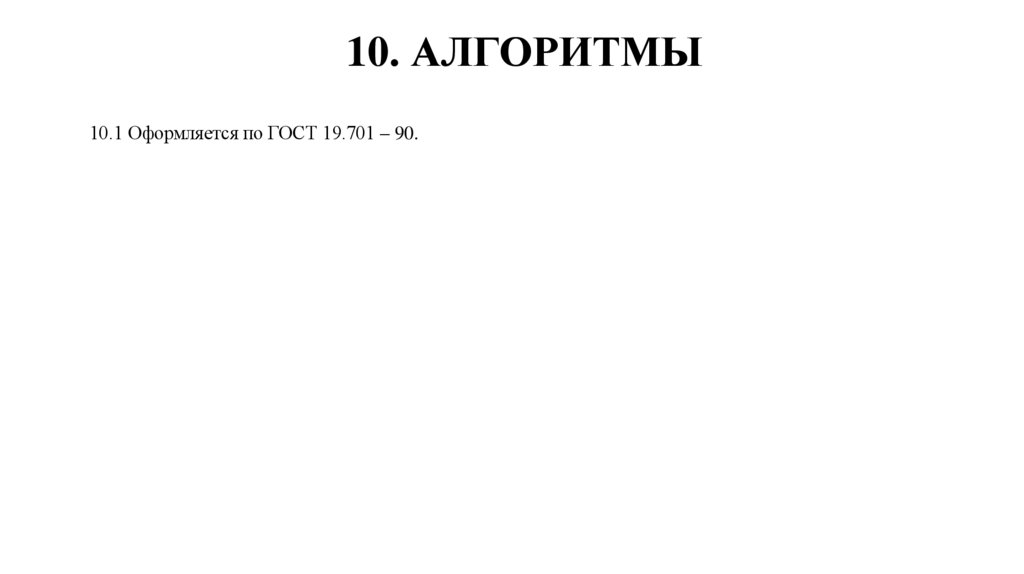

23. 10. АЛГОРИТМЫ

10.1 Оформляется по ГОСТ 19.701 – 90.

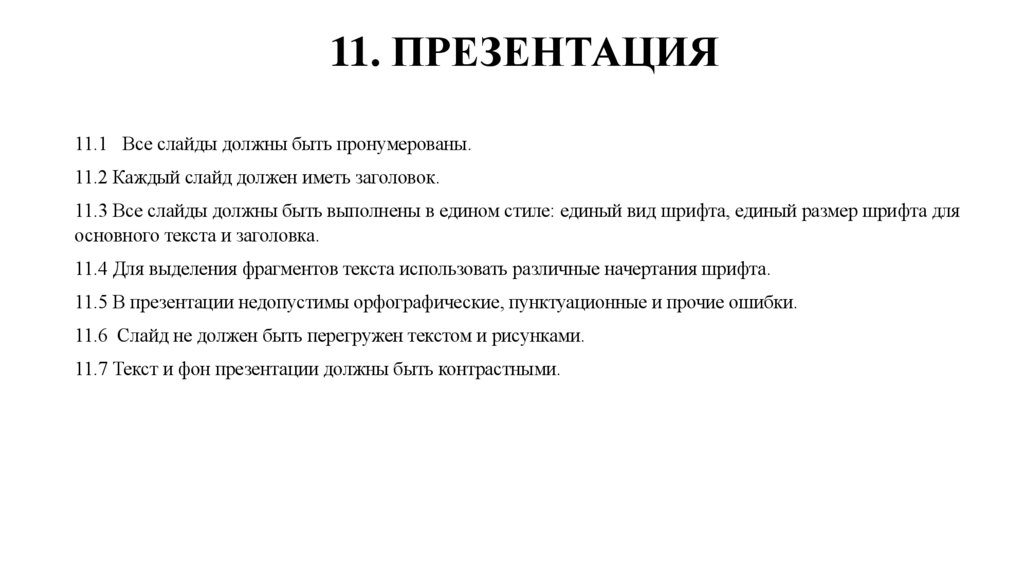

24. 11. ПРЕЗЕНТАЦИЯ

11.1 Все слайды должны быть пронумерованы.
11.2 Каждый слайд должен иметь заголовок.
11.3 Все слайды должны быть выполнены в едином стиле: единый вид шрифта, единый размер шрифта для
основного текста и заголовка.
11.4 Для выделения фрагментов текста использовать различные начертания шрифта.
11.5 В презентации недопустимы орфографические, пунктуационные и прочие ошибки.
11.6 Слайд не должен быть перегружен текстом и рисунками.
11.7 Текст и фон презентации должны быть контрастными.
