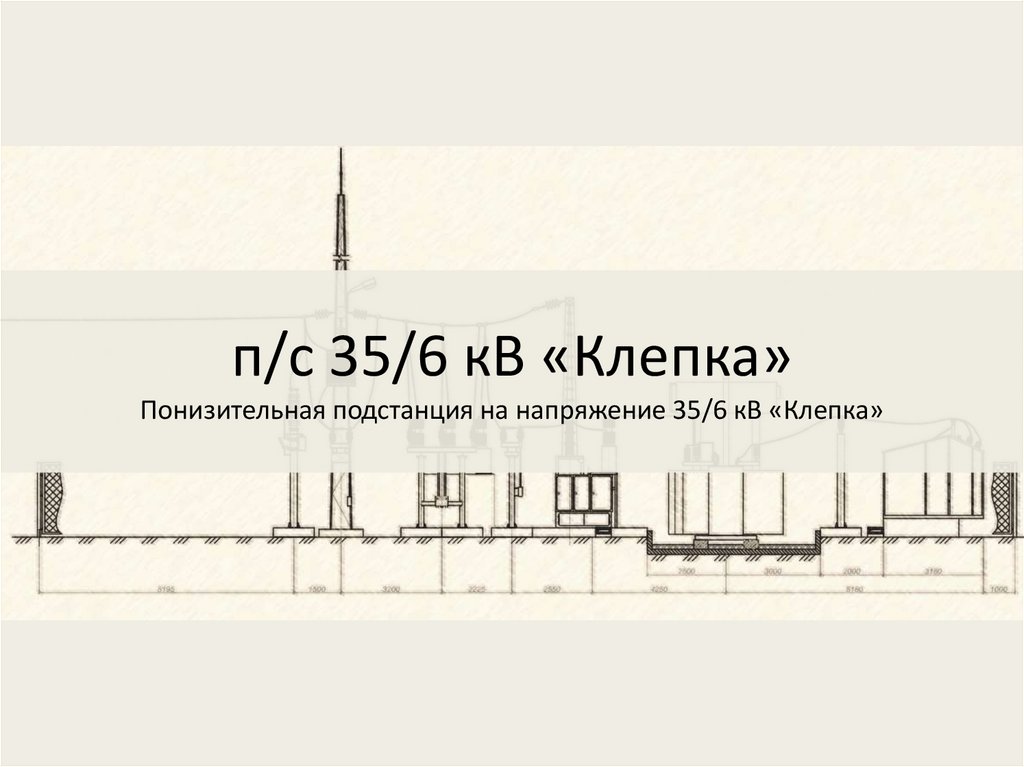

П/с 35/6 кВ «Клепка». Понизительная подстанция на напряжение 35/6 кВ «Клепка»

1.

п/с 35/6 кВ «Клепка»
Понизительная подстанция на напряжение 35/6 кВ «Клепка»

2.

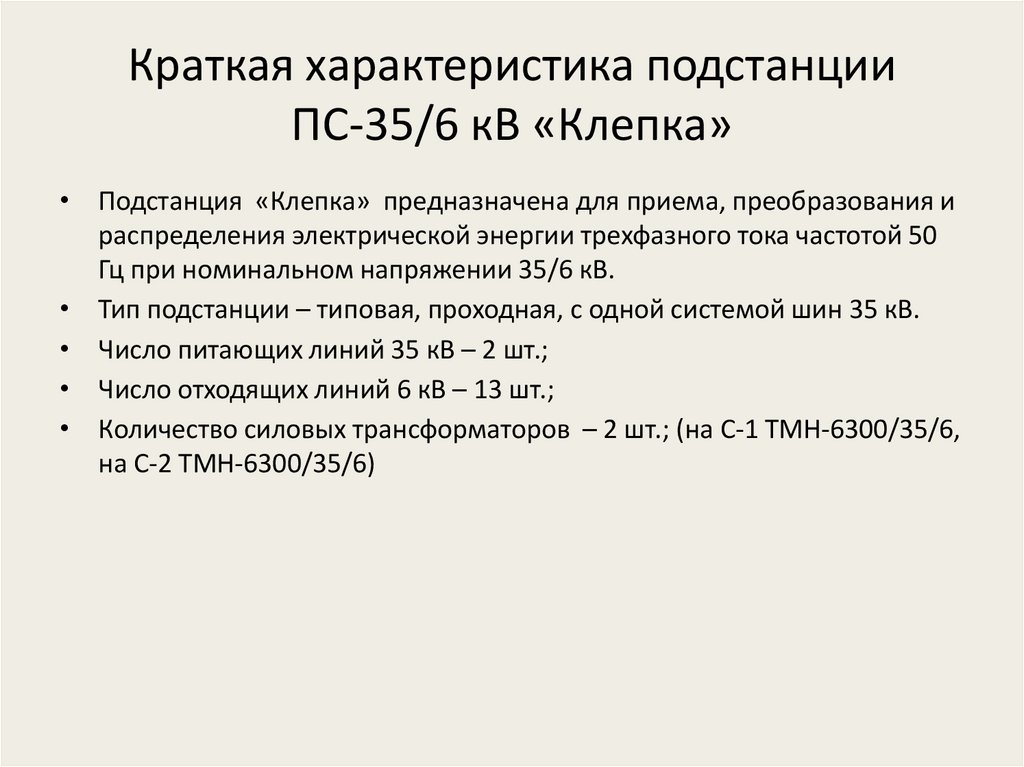

Краткая характеристика подстанции
ПС-35/6 кВ «Клепка»
• Подстанция «Клепка» предназначена для приема, преобразования и
распределения электрической энергии трехфазного тока частотой 50
Гц при номинальном напряжении 35/6 кВ.
• Тип подстанции – типовая, проходная, с одной системой шин 35 кВ.
• Число питающих линий 35 кВ – 2 шт.;
• Число отходящих линий 6 кВ – 13 шт.;
• Количество силовых трансформаторов – 2 шт.; (на С-1 ТМН-6300/35/6,
на С-2 ТМН-6300/35/6)

3.

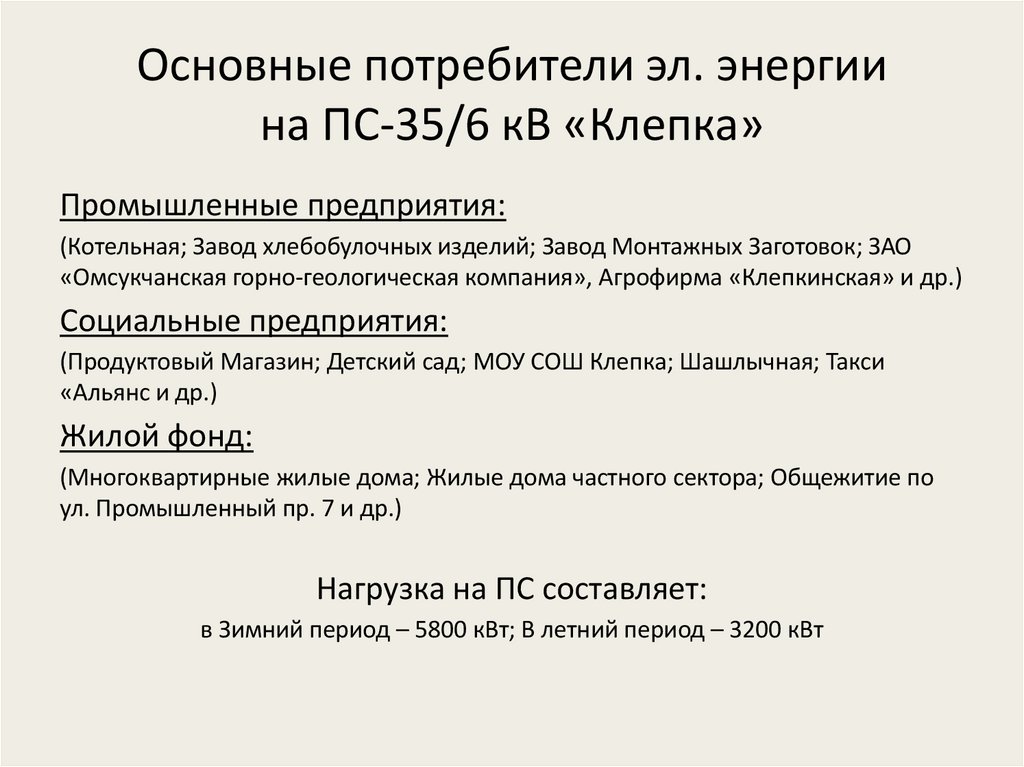

Основные потребители эл. энергии
на ПС-35/6 кВ «Клепка»
Промышленные предприятия:
(Котельная; Завод хлебобулочных изделий; Завод Монтажных Заготовок; ЗАО
«Омсукчанская горно-геологическая компания», Агрофирма «Клепкинская» и др.)
Социальные предприятия:
(Продуктовый Магазин; Детский сад; МОУ СОШ Клепка; Шашлычная; Такси
«Альянс и др.)
Жилой фонд:
(Многоквартирные жилые дома; Жилые дома частного сектора; Общежитие по
ул. Промышленный пр. 7 и др.)
Нагрузка на ПС составляет:
в Зимний период – 5800 кВт; В летний период – 3200 кВт

4.

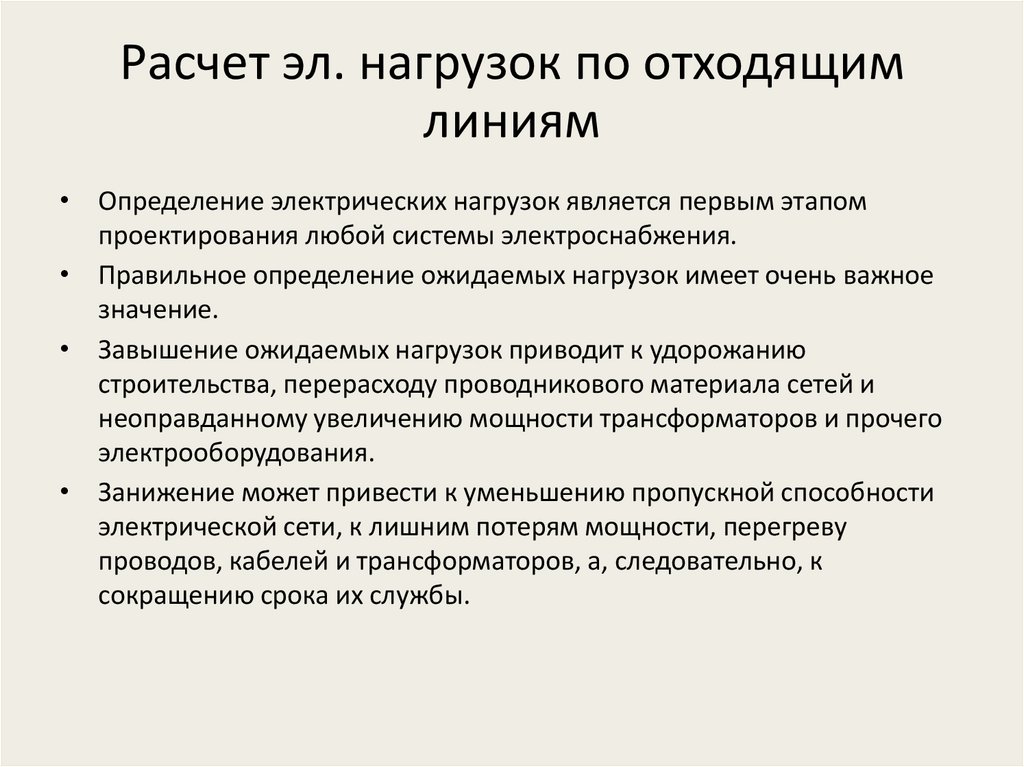

Расчет эл. нагрузок по отходящим
линиям
• Определение электрических нагрузок является первым этапом
проектирования любой системы электроснабжения.
• Правильное определение ожидаемых нагрузок имеет очень важное
значение.
• Завышение ожидаемых нагрузок приводит к удорожанию
строительства, перерасходу проводникового материала сетей и
неоправданному увеличению мощности трансформаторов и прочего
электрооборудования.
• Занижение может привести к уменьшению пропускной способности
электрической сети, к лишним потерям мощности, перегреву
проводов, кабелей и трансформаторов, а, следовательно, к
сокращению срока их службы.

5.

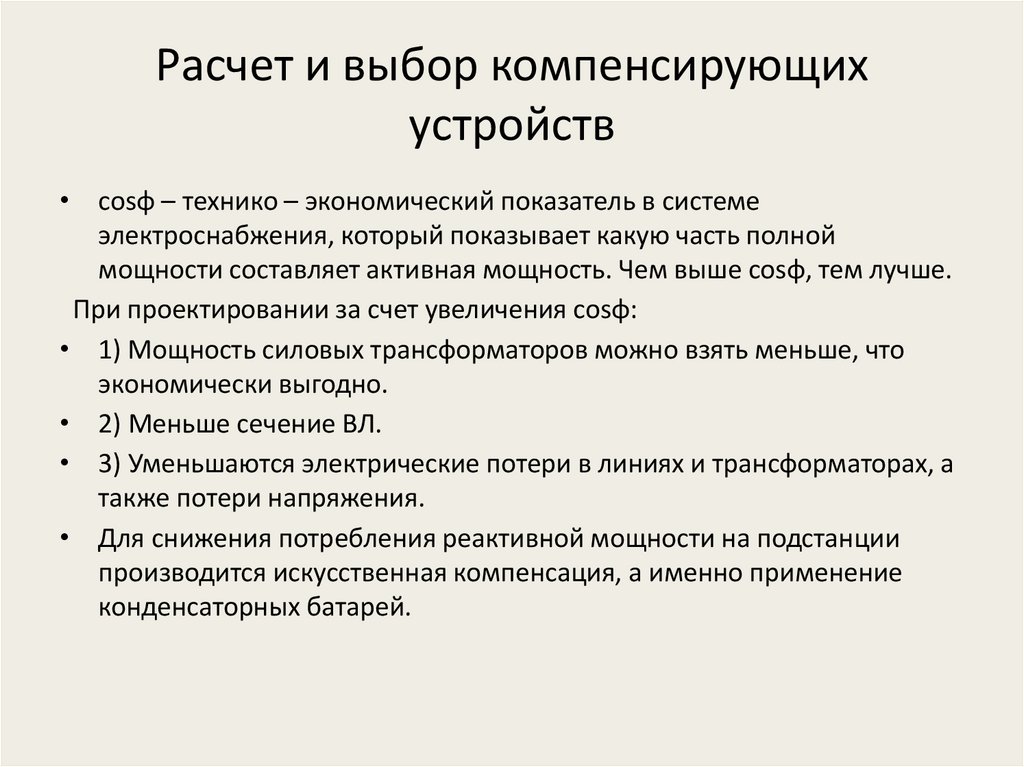

Расчет и выбор компенсирующих
устройств
• cosφ – технико – экономический показатель в системе
электроснабжения, который показывает какую часть полной
мощности составляет активная мощность. Чем выше cosφ, тем лучше.
При проектировании за счет увеличения cosφ:
• 1) Мощность силовых трансформаторов можно взять меньше, что
экономически выгодно.
• 2) Меньше сечение ВЛ.
• 3) Уменьшаются электрические потери в линиях и трансформаторах, а
также потери напряжения.
• Для снижения потребления реактивной мощности на подстанции
производится искусственная компенсация, а именно применение
конденсаторных батарей.

6.

Расчет и выбор компенсирующих
устройств

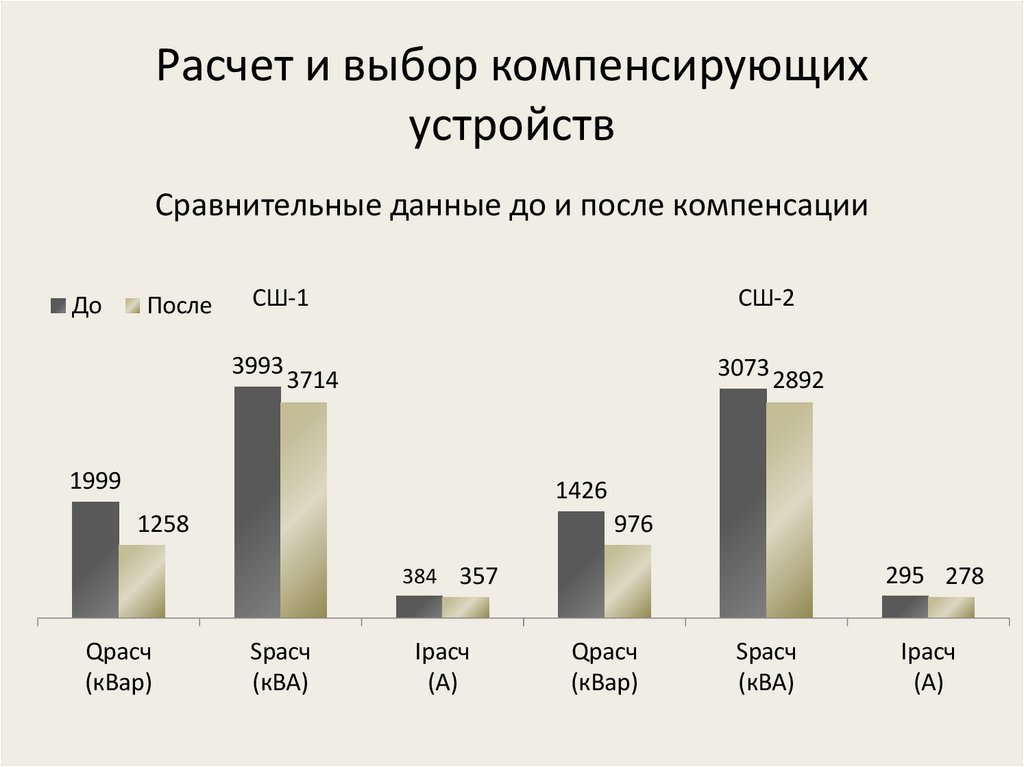

Сравнительные данные до и после компенсации
До
После
СШ-1
3993
СШ-2
3073 2892
3714
1999
1426
1258
976
295 278
384 357
Qрасч
(кВар)
Sрасч
(кВА)
Iрасч
(А)
Qрасч
(кВар)
Sрасч
(кВА)
Iрасч
(А)

7.

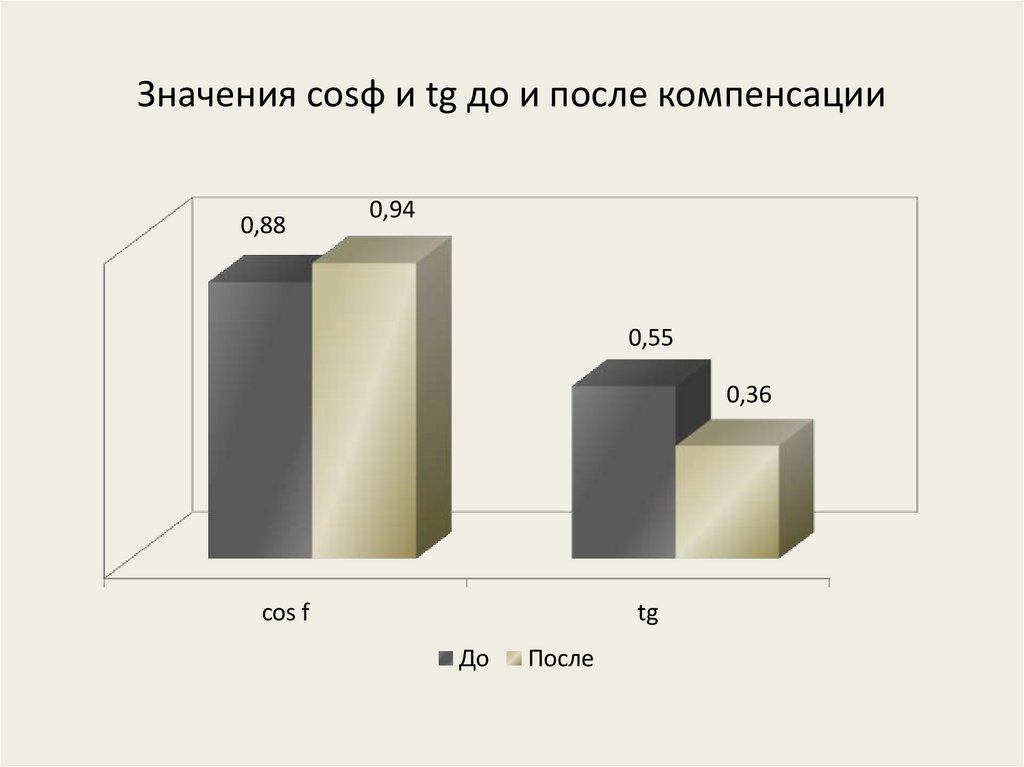

Значения cosφ и tg до и после компенсации
0,88
0,94
0,55
0,36
cos f
tg
До
После

8.

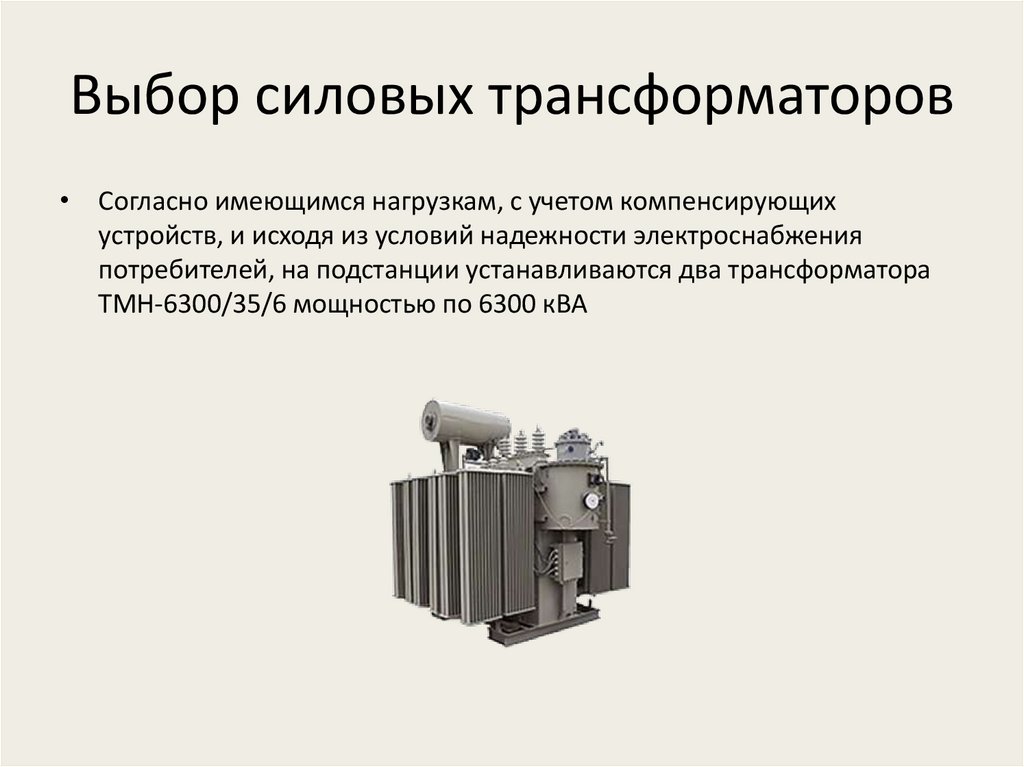

Выбор силовых трансформаторов
• Согласно имеющимся нагрузкам, с учетом компенсирующих
устройств, и исходя из условий надежности электроснабжения
потребителей, на подстанции устанавливаются два трансформатора
ТМН-6300/35/6 мощностью по 6300 кВА

9.

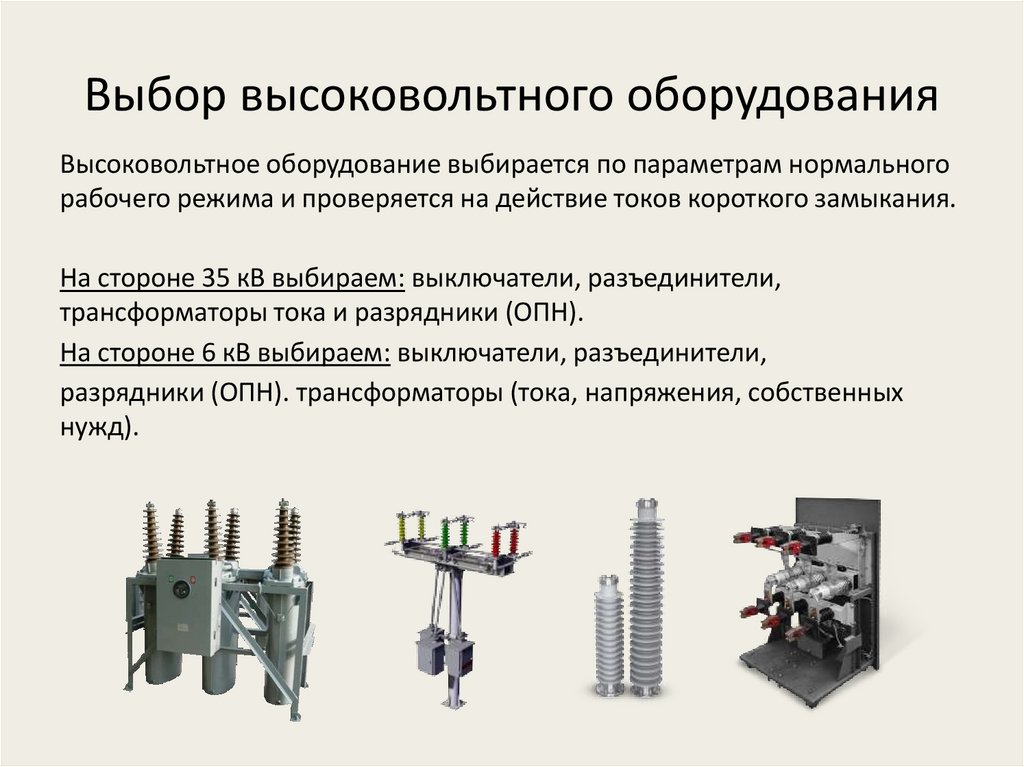

Выбор высоковольтного оборудования
Высоковольтное оборудование выбирается по параметрам нормального
рабочего режима и проверяется на действие токов короткого замыкания.
На стороне 35 кВ выбираем: выключатели, разъединители,
трансформаторы тока и разрядники (ОПН).
На стороне 6 кВ выбираем: выключатели, разъединители,
разрядники (ОПН). трансформаторы (тока, напряжения, собственных
нужд).

10.

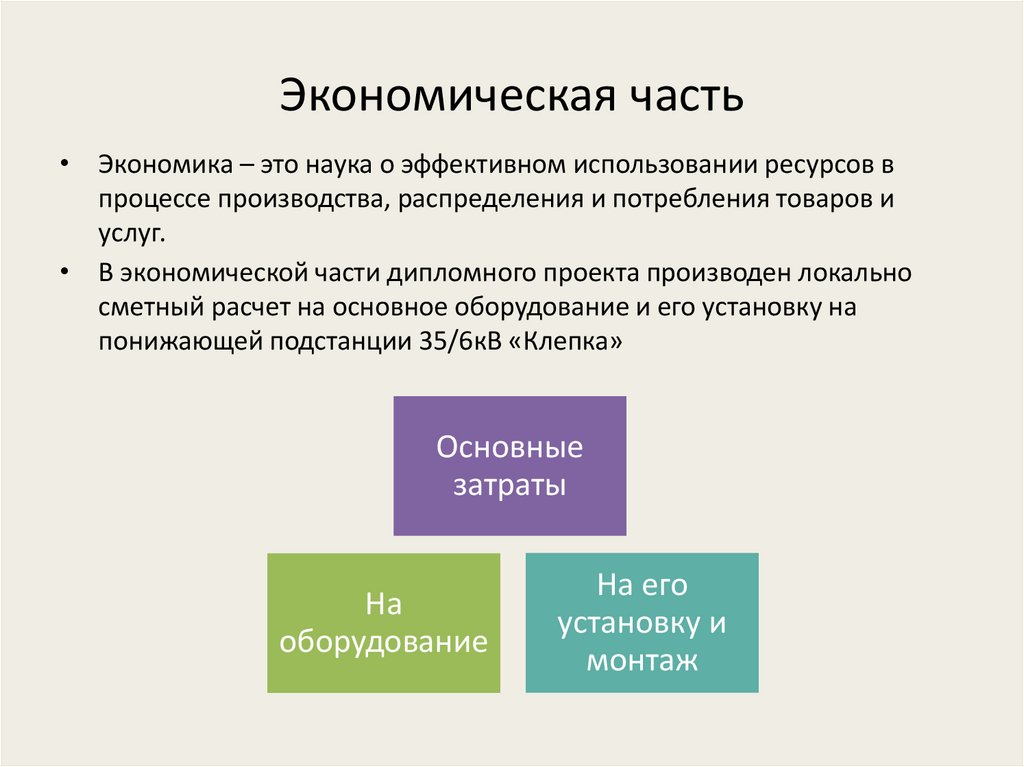

Экономическая часть
• Экономика – это наука о эффективном использовании ресурсов в
процессе производства, распределения и потребления товаров и
услуг.
• В экономической части дипломного проекта производен локально
сметный расчет на основное оборудование и его установку на
понижающей подстанции 35/6кВ «Клепка»
Основные
затраты
На
оборудование
На его
установку и
монтаж

11.

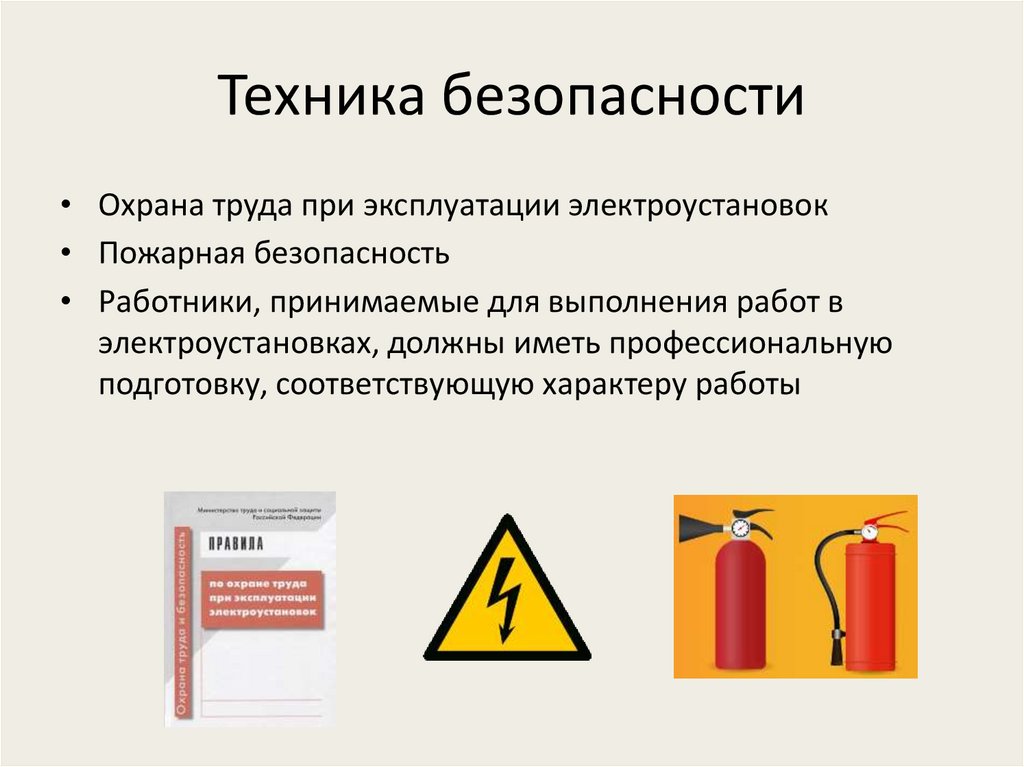

Техника безопасности
• Охрана труда при эксплуатации электроустановок
• Пожарная безопасность
• Работники, принимаемые для выполнения работ в
электроустановках, должны иметь профессиональную
подготовку, соответствующую характеру работы

12.

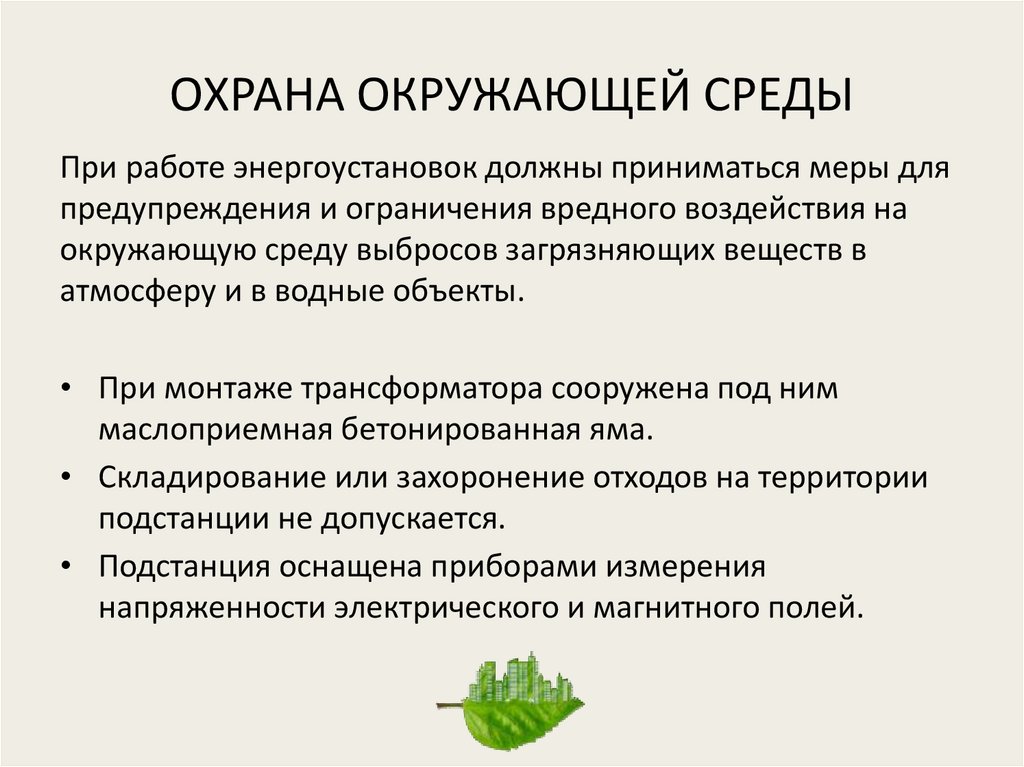

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
При работе энергоустановок должны приниматься меры для
предупреждения и ограничения вредного воздействия на
окружающую среду выбросов загрязняющих веществ в
атмосферу и в водные объекты.
• При монтаже трансформатора сооружена под ним
маслоприемная бетонированная яма.
• Складирование или захоронение отходов на территории
подстанции не допускается.
• Подстанция оснащена приборами измерения
напряженности электрического и магнитного полей.

13.

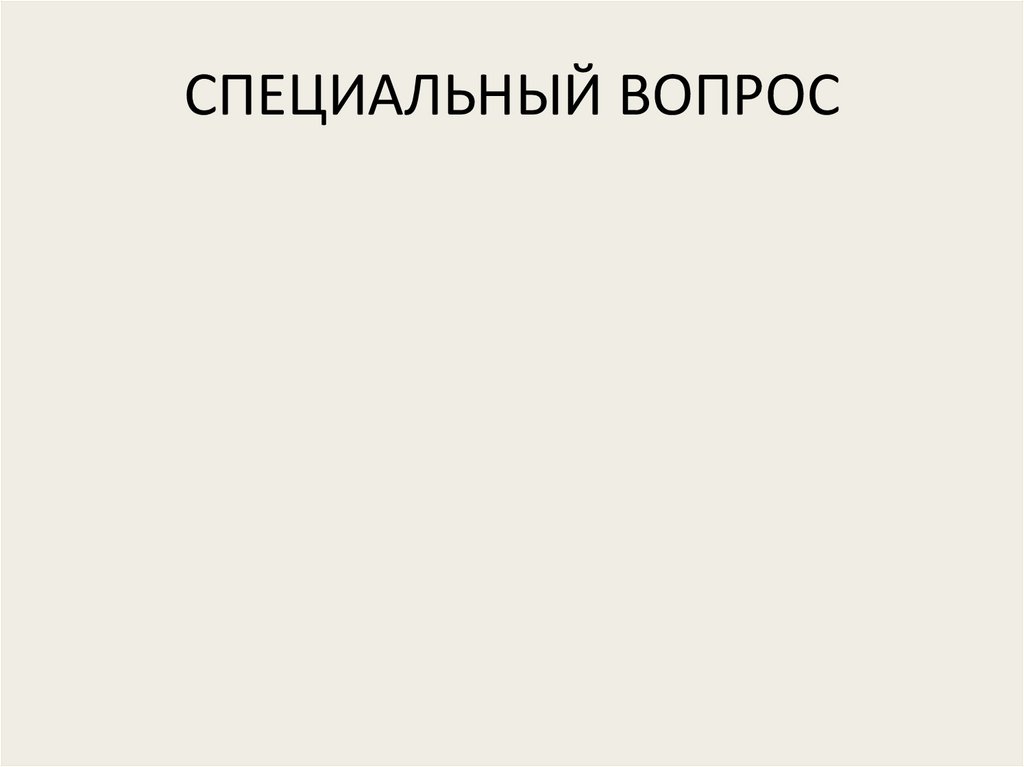

СПЕЦИАЛЬНЫЙ ВОПРОС

14.

Спасибо за внимание
