Роторно-гидравлическая добыча золота на россыпных месторождениях на примере месторождений Африки и Мадагаскара

1.

НА ПРИМЕРЕ МЕСТОРОЖДЕНИЙ АФРИКИ
И МАДАГАСКАРА

2.

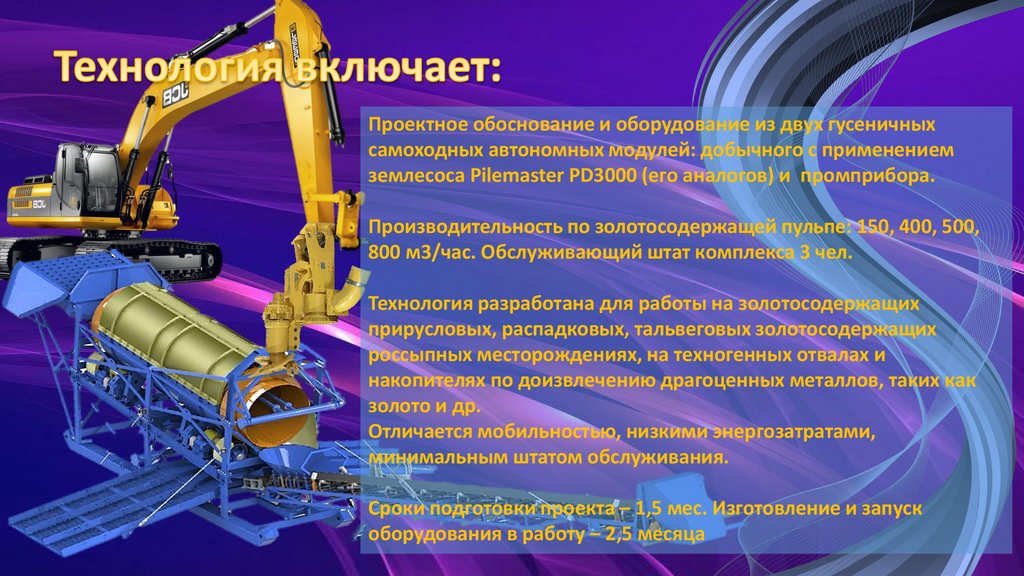

Проектное обоснование и оборудование из двух гусеничных
самоходных автономных модулей: добычного с применением
землесоса Pilemaster PD3000 (его аналогов) и промприбора.
Производительность по золотосодержащей пульпе: 150, 400, 500,
800 м3/час. Обслуживающий штат комплекса 3 чел.
Технология разработана для работы на золотосодержащих
прирусловых, распадковых, тальвеговых золотосодержащих
россыпных месторождениях, на техногенных отвалах и
накопителях по доизвлечению драгоценных металлов, таких как
золото и др.
Отличается мобильностью, низкими энергозатратами,
минимальным штатом обслуживания.
Сроки подготовки проекта – 1,5 мес. Изготовление и запуск
оборудования в работу – 2,5 месяца

3.

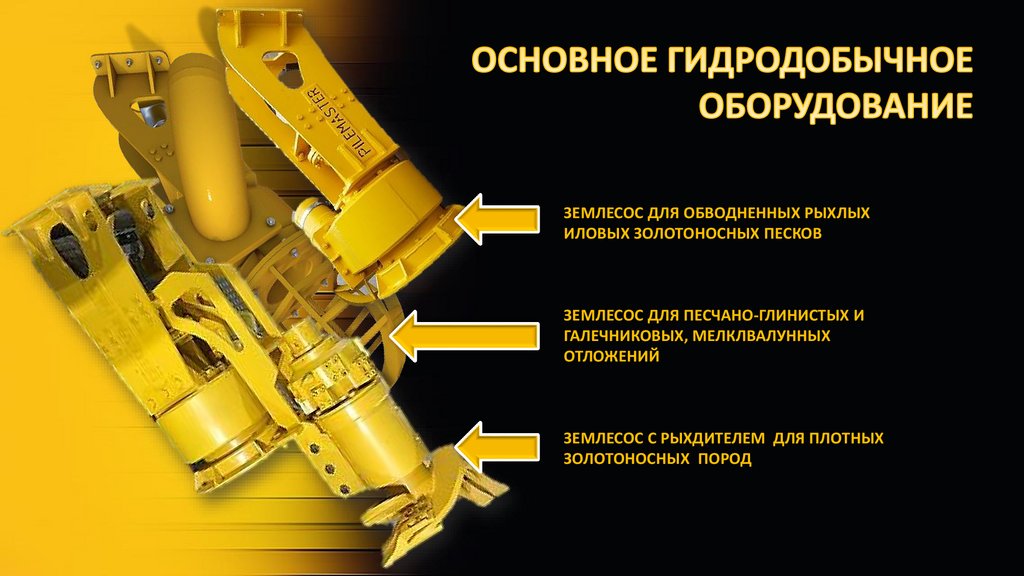

ЗЕМЛЕСОС ДЛЯ ОБВОДНЕННЫХ РЫХЛЫХ
ИЛОВЫХ ЗОЛОТОНОСНЫХ ПЕСКОВ
ЗЕМЛЕСОС ДЛЯ ПЕСЧАНО-ГЛИНИСТЫХ И
ГАЛЕЧНИКОВЫХ, МЕЛКЛВАЛУННЫХ
ОТЛОЖЕНИЙ
ЗЕМЛЕСОС С РЫХДИТЕЛЕМ ДЛЯ ПЛОТНЫХ
ЗОЛОТОНОСНЫХ ПОРОД

4.

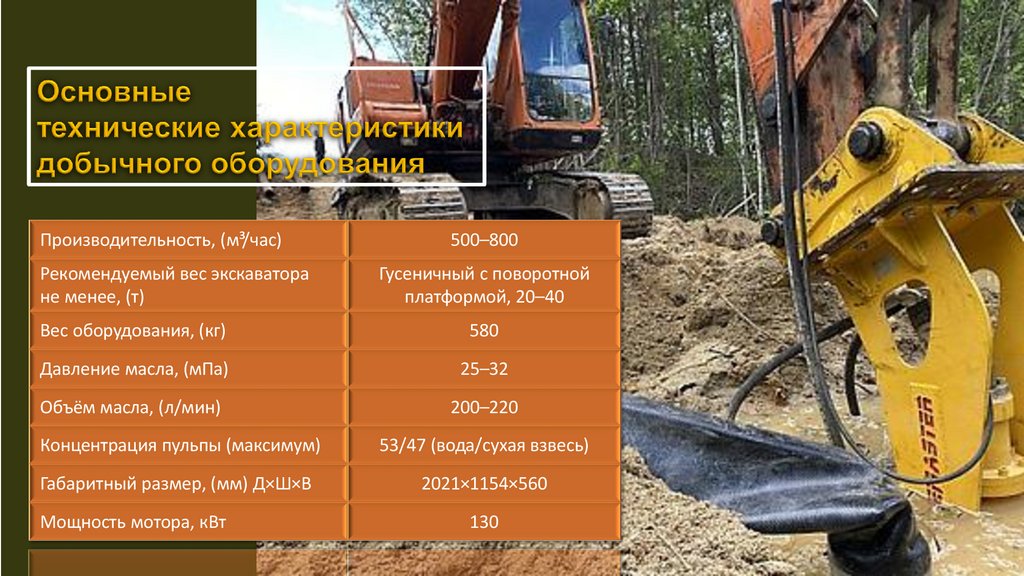

Производительность, (м³/час)
Рекомендуемый вес экскаватора
не менее, (т)
500–800
Гусеничный с поворотной
платформой, 20–40
Вес оборудования, (кг)
580
Давление масла, (мПа)
25–32
Объём масла, (л/мин)
200–220
Концентрация пульпы (максимум)
53/47 (вода/сухая взвесь)
Габаритный размер, (мм) Д×Ш×В
2021×1154×560
Мощность мотора, кВт
130

5.

Дополнительные опции:
1.РВД для подключения
2.Переходная плита для экскаватора
3.Адаптер присоединения на экскаватор
весом 8–14 тонн
4.Адаптер присоединения на экскаватор
весом 15–30 тонн
5.Адаптер с удлинителем 2500–3000 мм
Для подключения землесоса,
необходим гидравлический экскаватор
класса 20–30 тонн, на гусеничном ходу,
укомплектованный гидравлической
линией и дренажной линией (слив в
гидробак). Для изготовления
переходной плиты необходимы
размеры крепления ковша экскаватора.
Гарантия 1 год (за исключением
изнашивающихся частей и механизмов)
ПОЛНАЯ СОВМЕСТИМОСТЬ
С ЭКСКАВАТОРАМИ
•AICHI
•TADANO
•HITACHI
•DAEWOO
•JCB
•KOMATSU
•DOOSAN
•CATERPILLAR
•LIEBHERR
•HYUNDAI
•LIEBHERR
•MITSUBER
•TEREX
•VOLVO
•NEW HOLLAND
•XCMG
•SANY
•SUNWARD
•и другие….

6.

7.

8.

9.

10.

11.

12.

Технология и оборудование после
незначительных изменений применимы
для разработки россыпных и осадочных
месторождений драгоценных камней,
сапропеля, гидроторфа, сине-зеленых
водорослей, фосфоритов, глауконита,
янтаря, леонардита, перлита, цеолита,
других агроруд.
Оборудование комплекса применимо
для отработки техногенных
накопителей песка, отвальных пород,
«хвостов» обогащения руд

13.

Астрахань. Центр по сапропелю
тел. +7 9275863826
e-mail: sapropex@mail.ru
www.sapropex.ru
