Фортификационное оборудование занимаемых войсками районов (позиций)

1.

Курганский государственный университет
Военный учебный центр
Учебная дисциплина
ОБЩАЯ
ТАКТИКА

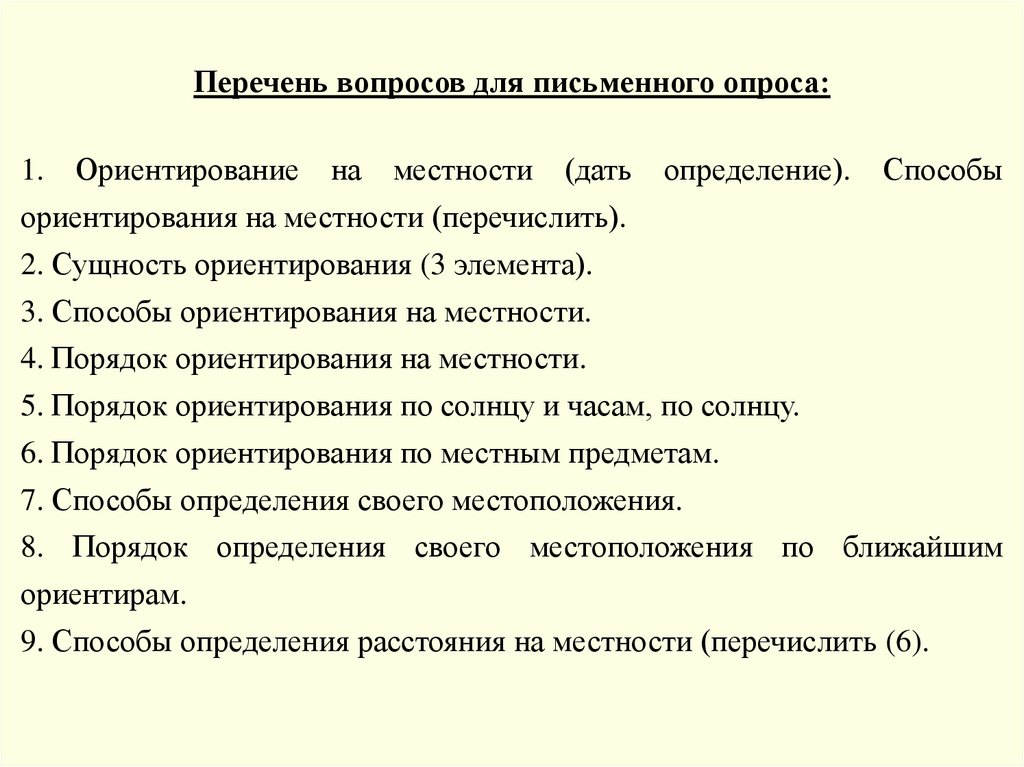

Перечень вопросов для письменного опроса:
1.
Ориентирование
на
местности
(дать
определение).
Способы
ориентирования на местности (перечислить).
2. Сущность ориентирования (3 элемента).
3. Способы ориентирования на местности.
4. Порядок ориентирования на местности.
5. Порядок ориентирования по солнцу и часам, по солнцу.
6. Порядок ориентирования по местным предметам.
7. Способы определения своего местоположения.
8. Порядок определения своего местоположения по ближайшим
ориентирам.
9. Способы определения расстояния на местности (перечислить (6).

3.

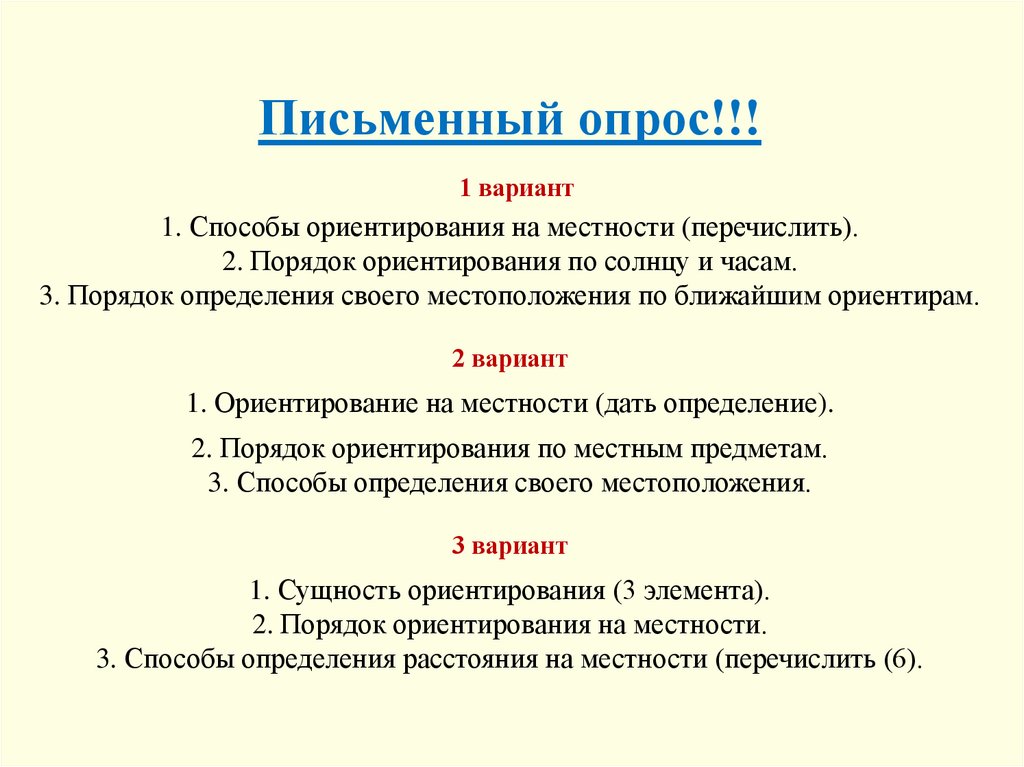

Письменный опрос!!!
1 вариант
1. Способы ориентирования на местности (перечислить).
2. Порядок ориентирования по солнцу и часам.
3. Порядок определения своего местоположения по ближайшим ориентирам.
2 вариант
1. Ориентирование на местности (дать определение).
2. Порядок ориентирования по местным предметам.
3. Способы определения своего местоположения.
3 вариант
1. Сущность ориентирования (3 элемента).
2. Порядок ориентирования на местности.
3. Способы определения расстояния на местности (перечислить (6).

4.

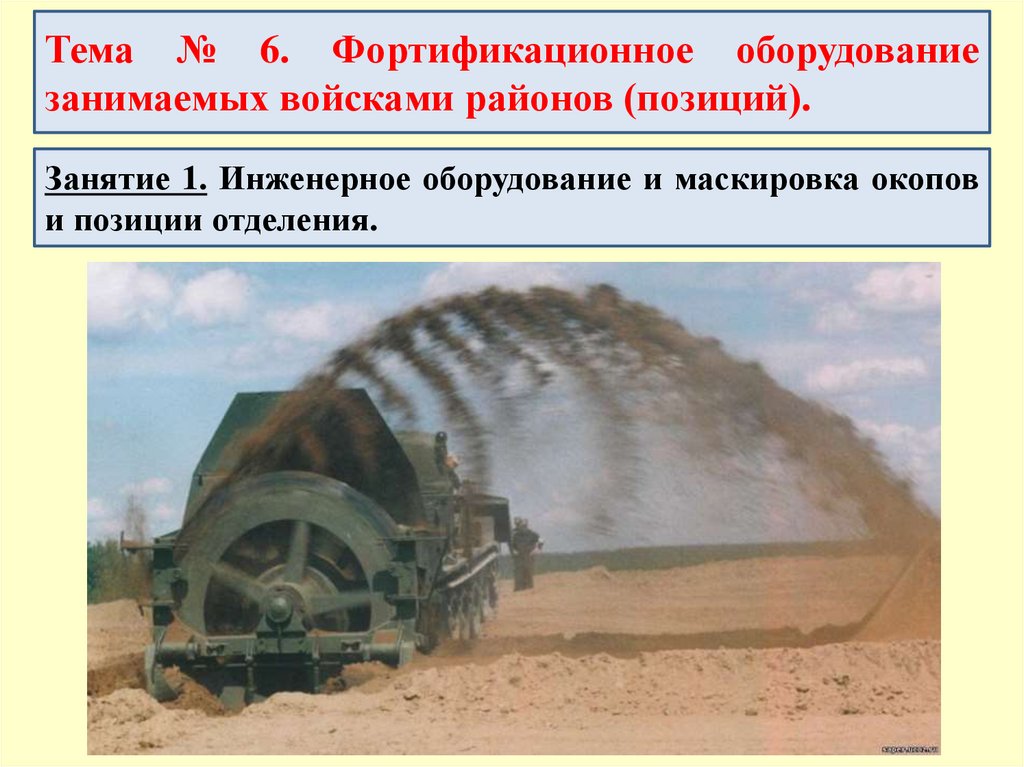

Тема № 6. Фортификационное оборудование
занимаемых войсками районов (позиций).
Занятие 1. Инженерное оборудование и маскировка окопов
и позиции отделения.

5.

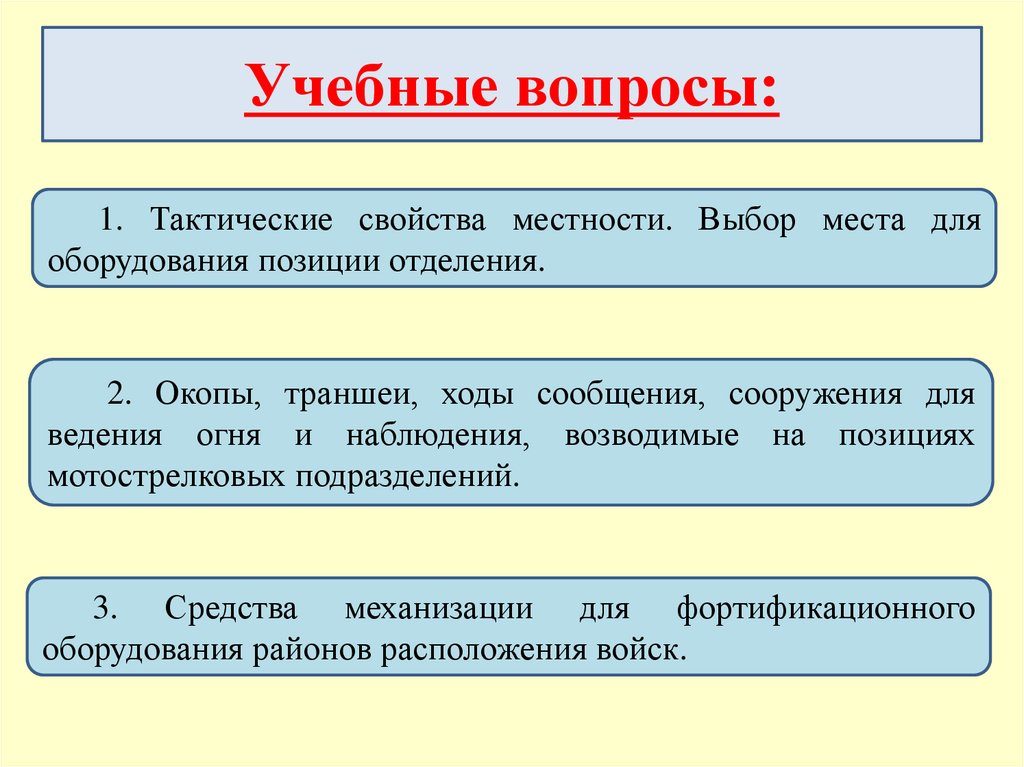

Учебные вопросы:
1. Тактические свойства местности. Выбор места для
оборудования позиции отделения.
2. Окопы, траншеи, ходы сообщения, сооружения для
ведения огня и наблюдения, возводимые на позициях
мотострелковых подразделений.
3. Средства механизации для фортификационного
оборудования районов расположения войск.

6.

1-й учебный вопрос

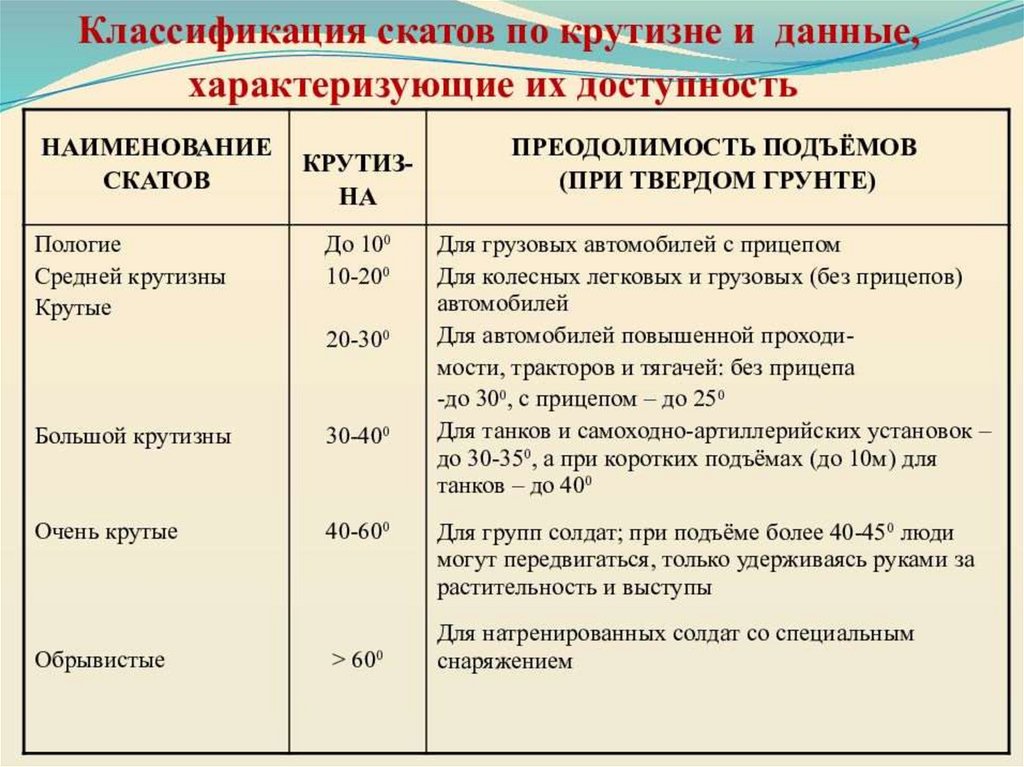

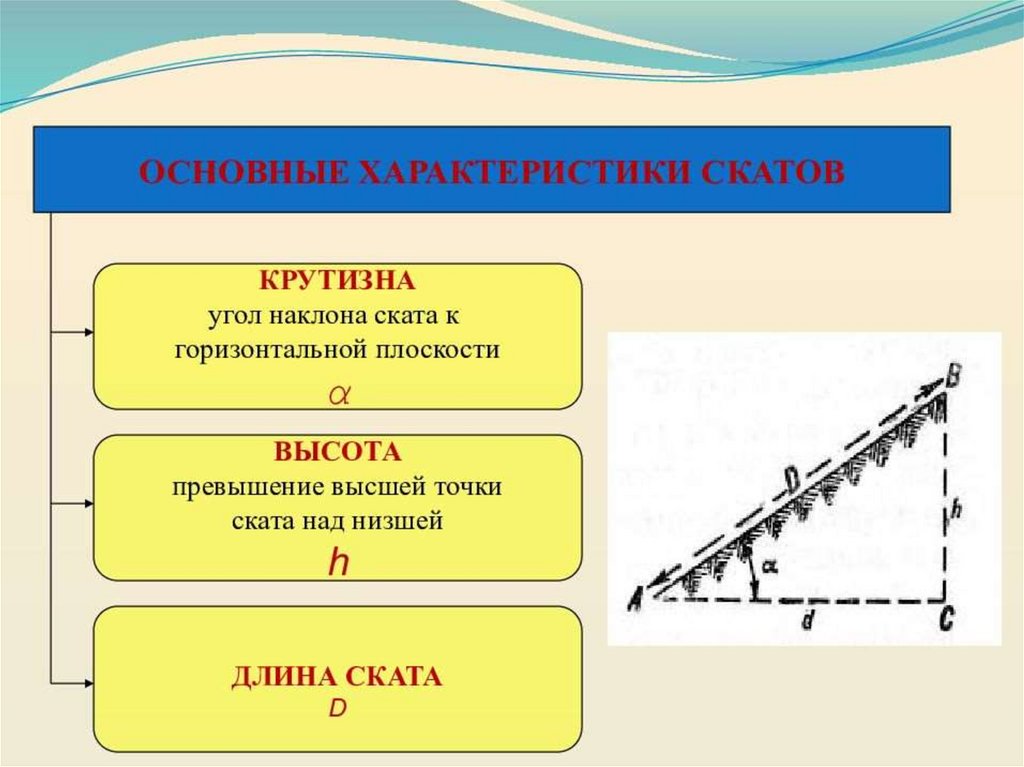

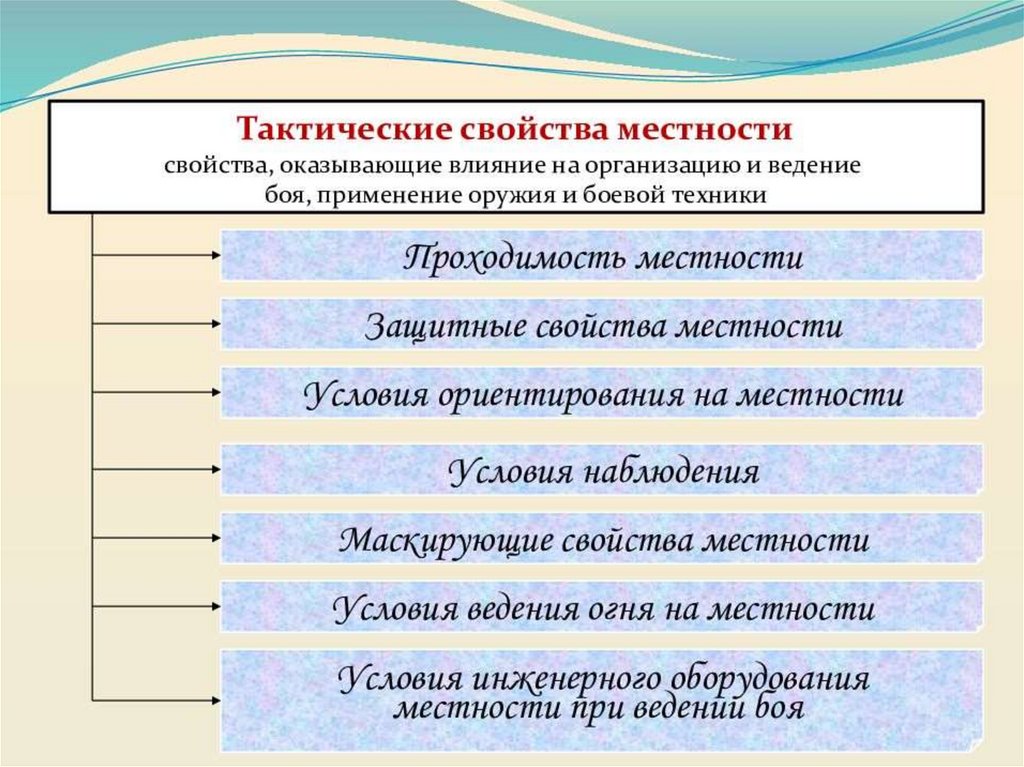

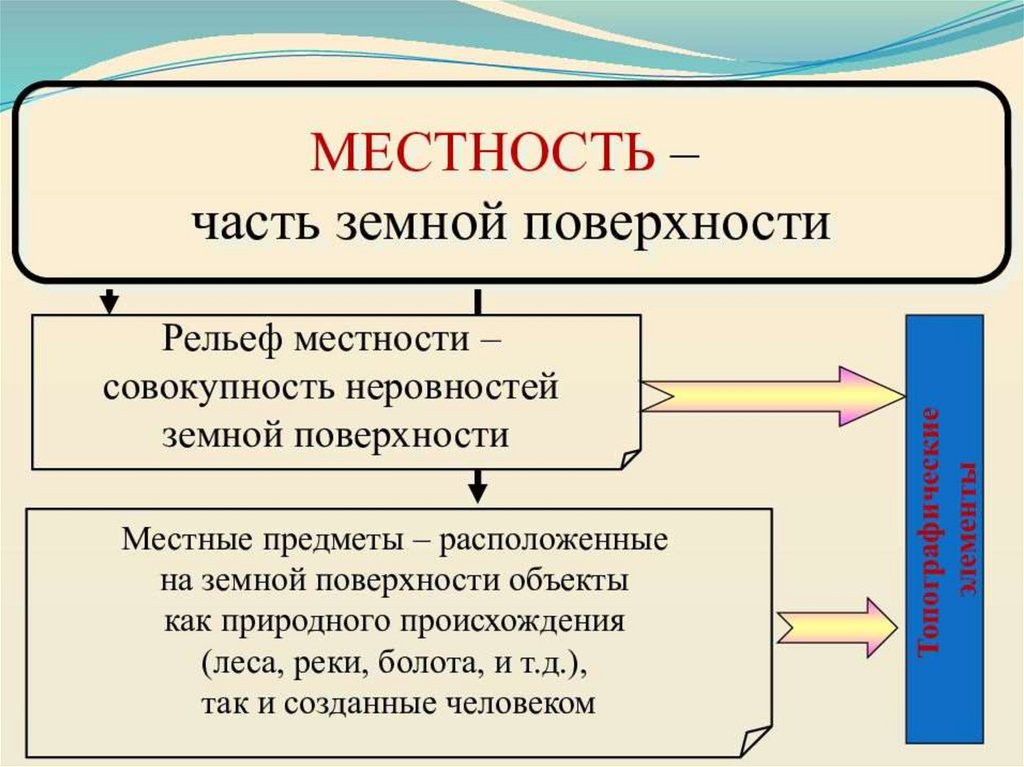

Тактические свойства местности.
Выбор места для оборудования
позиции отделения.

7.

8.

9.

10.

11.

12.

13.

14.

15.

16.

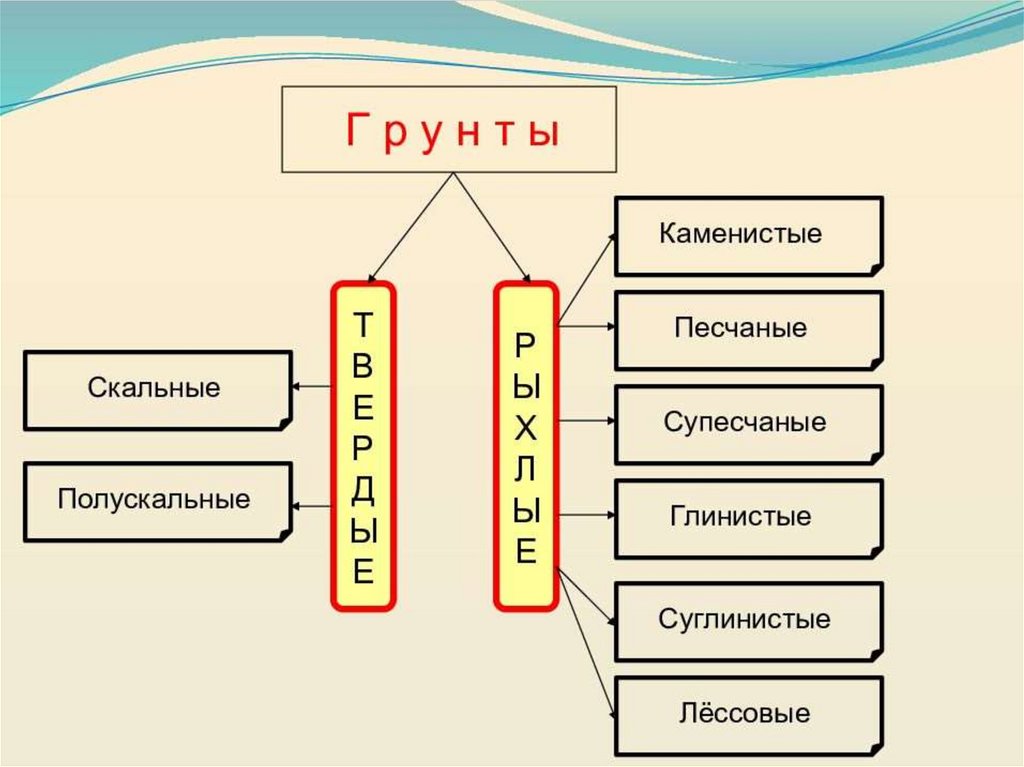

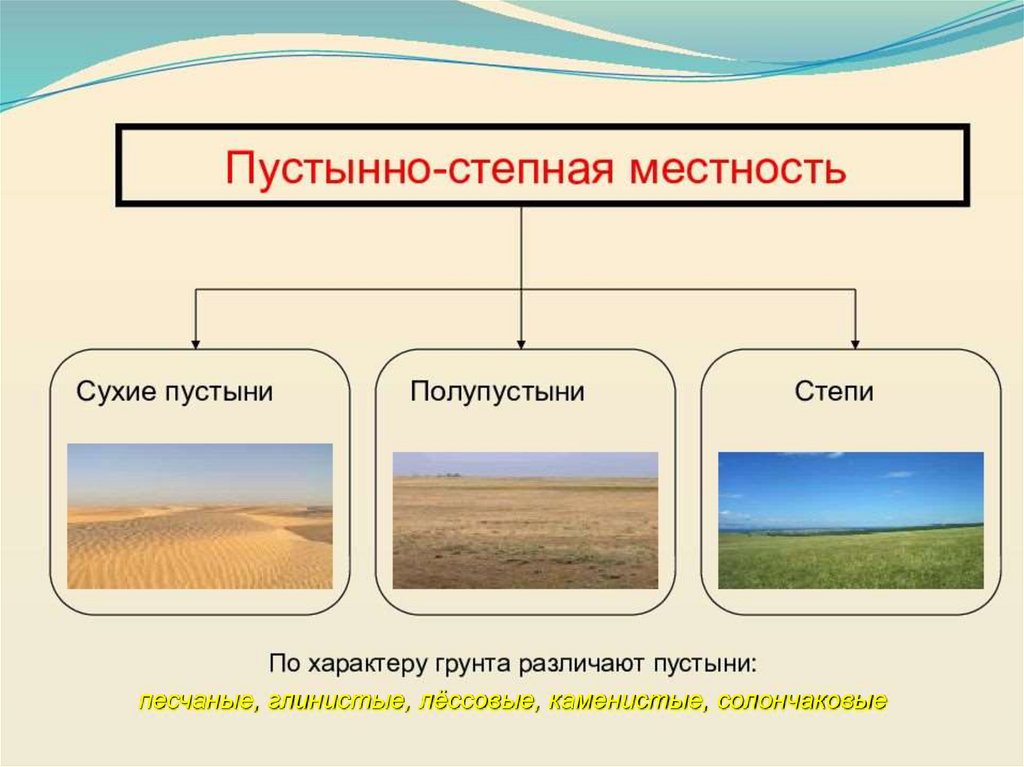

песчаные, глинистые, лёссовые, каменистые, солончаковые

17.

18.

19.

20.

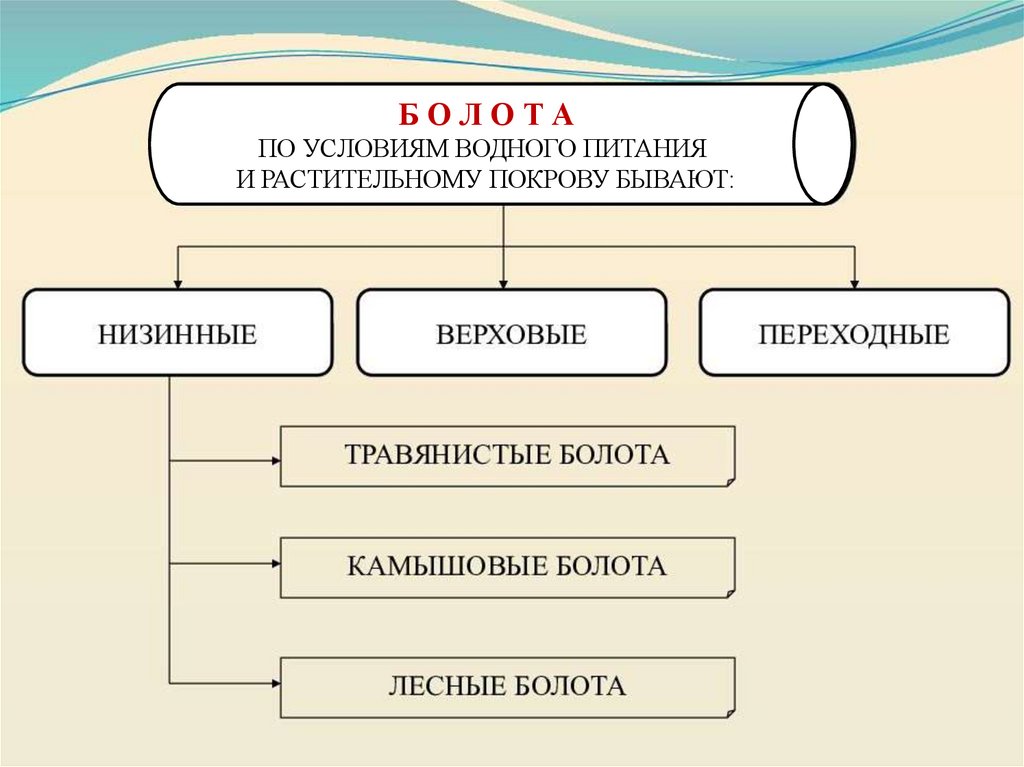

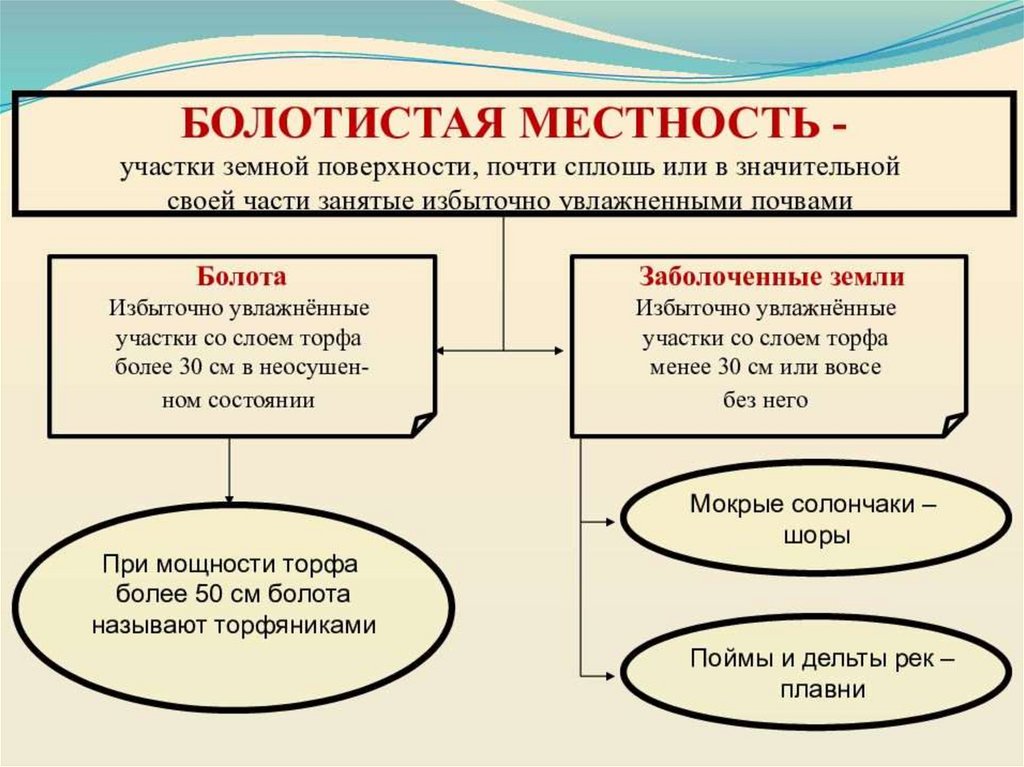

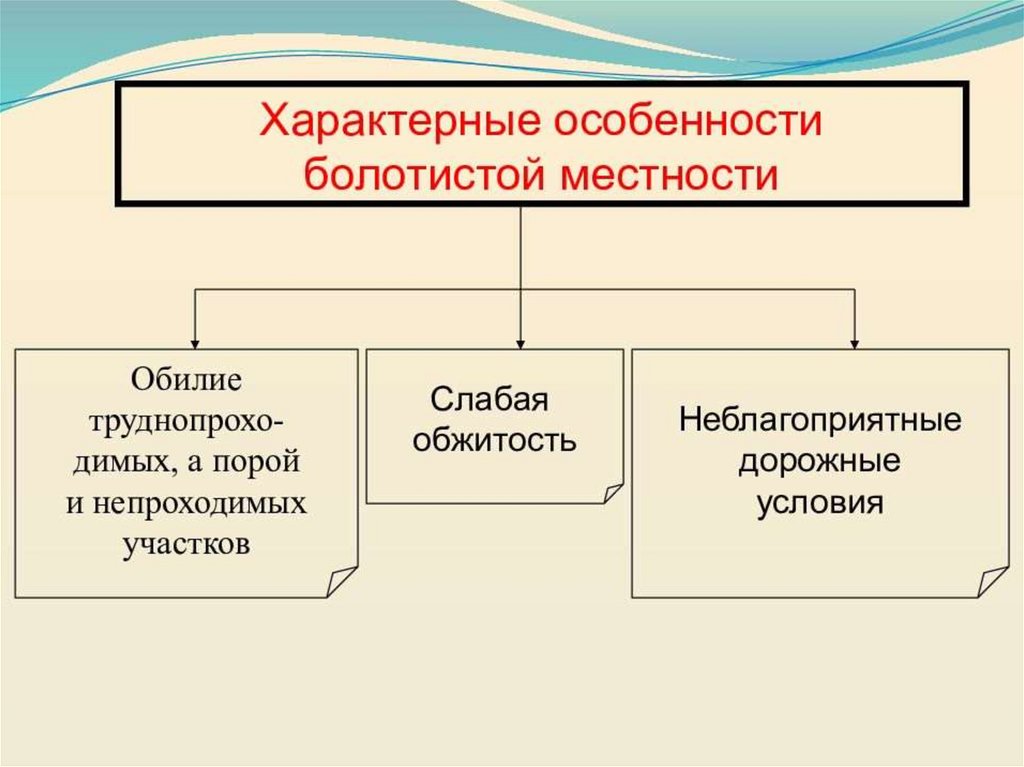

БОЛОТА
ПО УСЛОВИЯМ ВОДНОГО ПИТАНИЯ
И РАСТИТЕЛЬНОМУ ПОКРОВУ БЫВАЮТ:

21.

22.

23.

24.

25.

26.

27.

28.

29.

30.

31.

32.

33.

34.

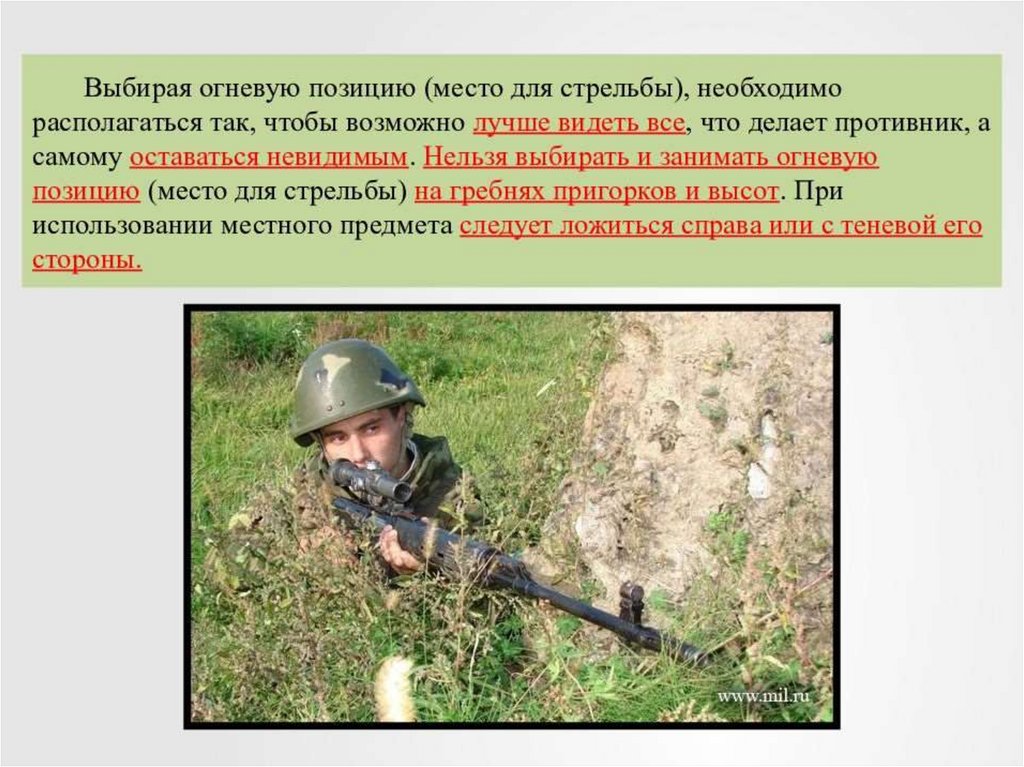

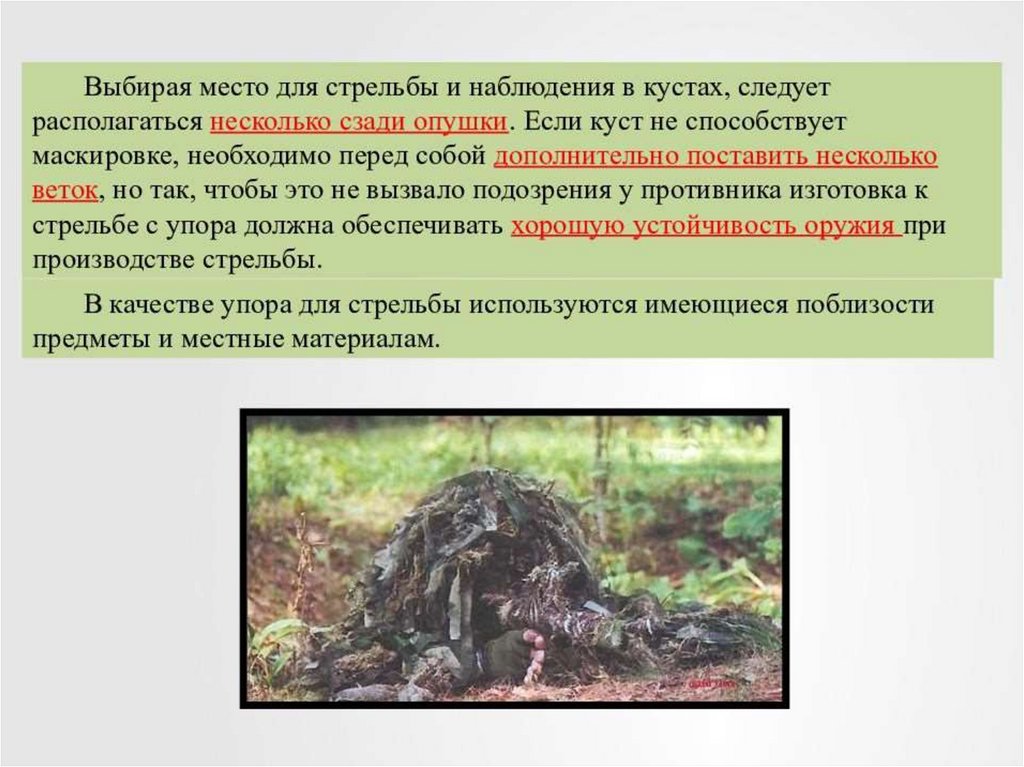

Место расположения
позиции отделения
должно:

35.

36.

37.

38.

39.

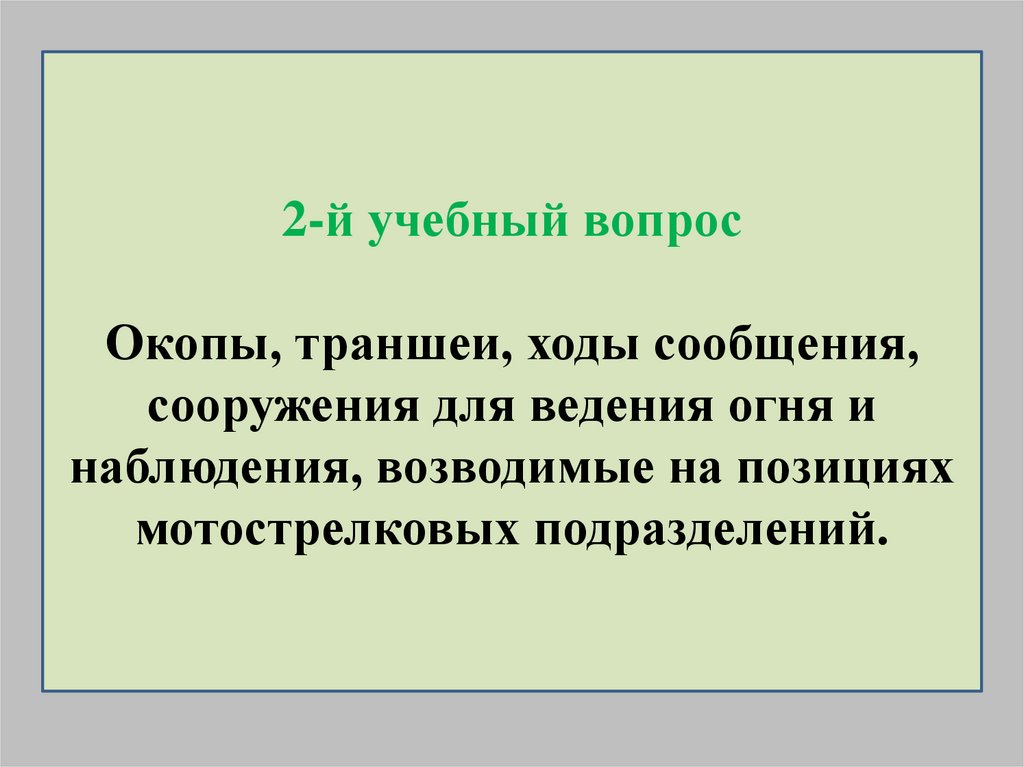

2-й учебный вопрос
Окопы, траншеи, ходы сообщения,
сооружения для ведения огня и
наблюдения, возводимые на позициях
мотострелковых подразделений.

40.

41.

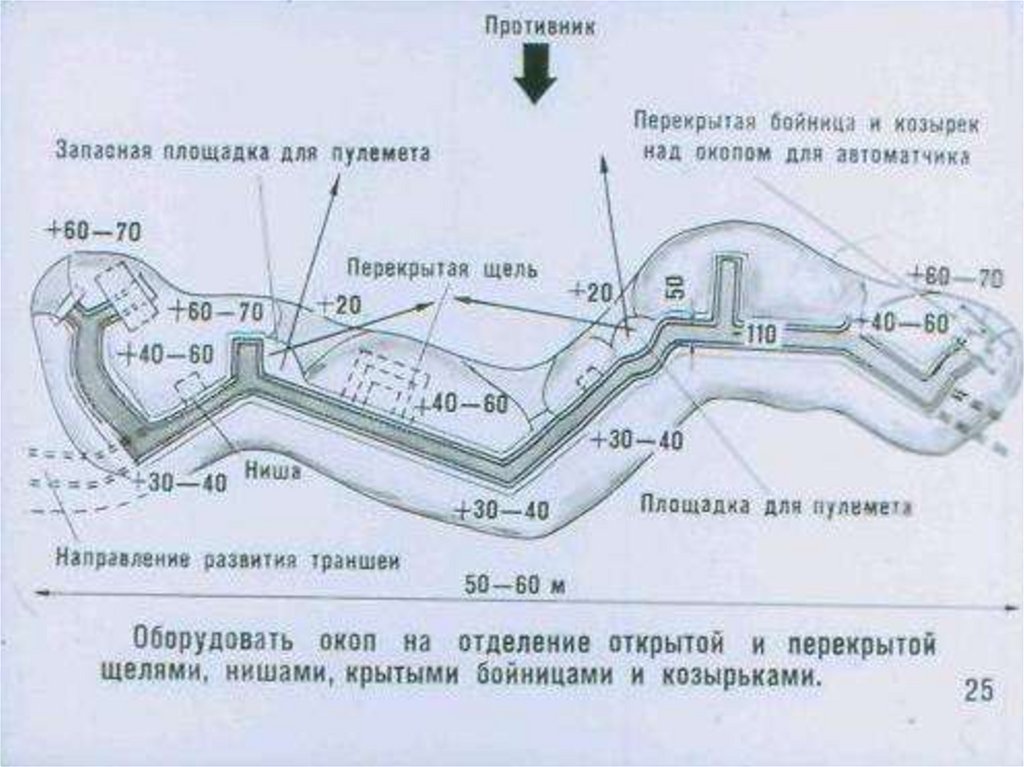

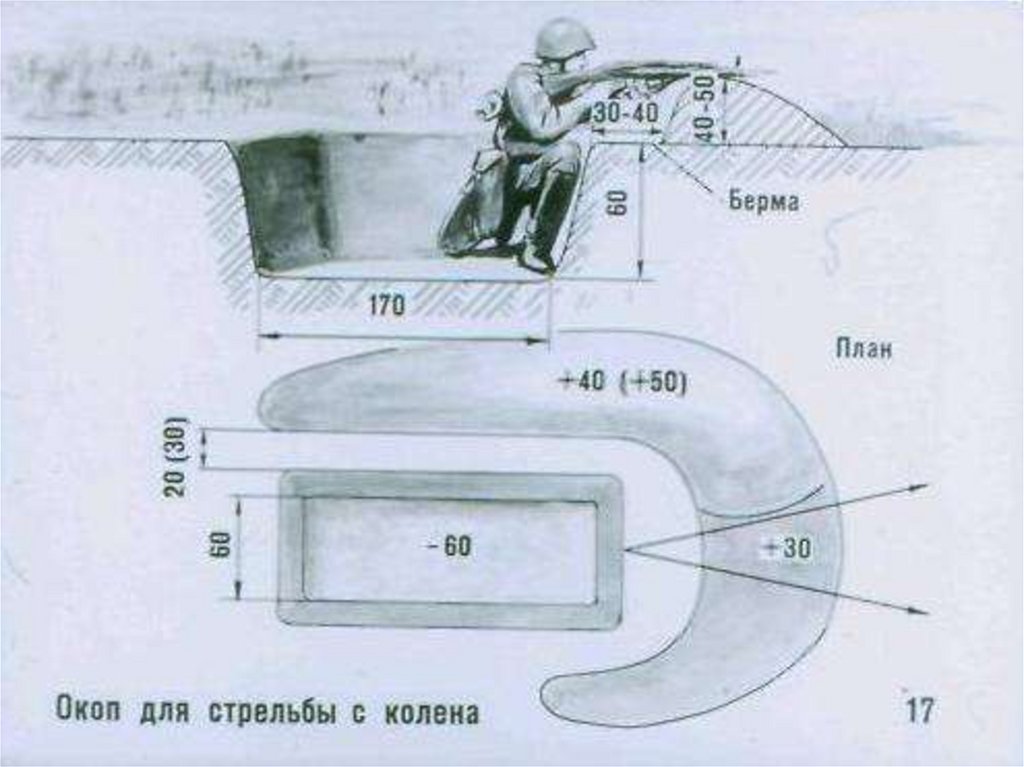

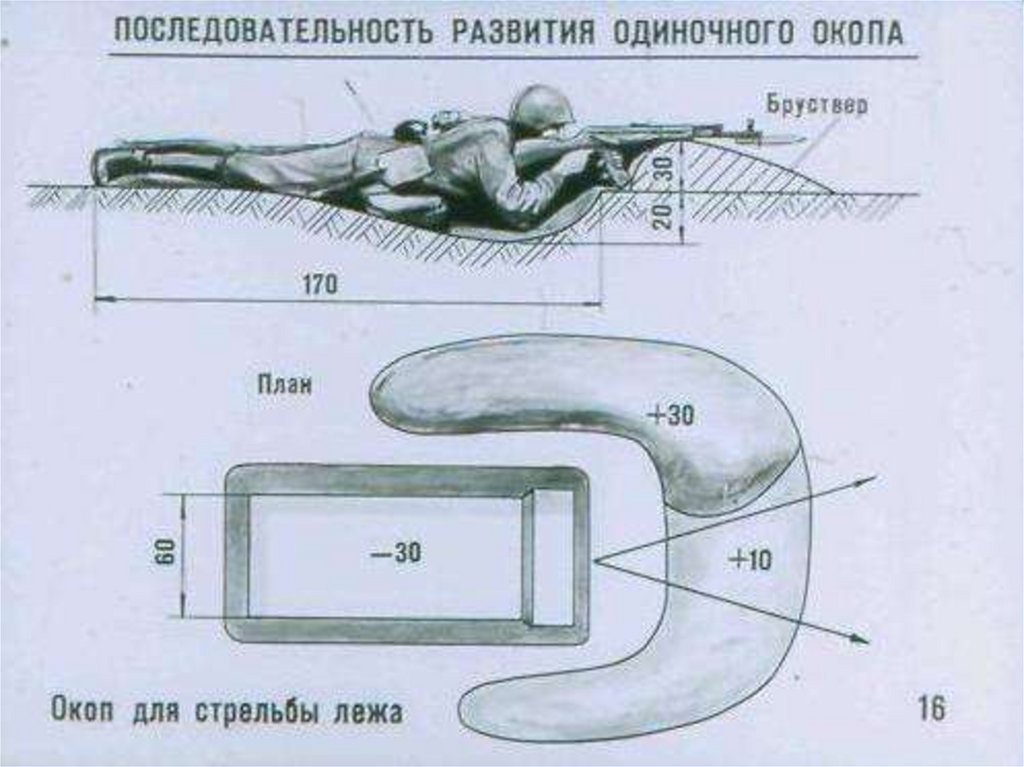

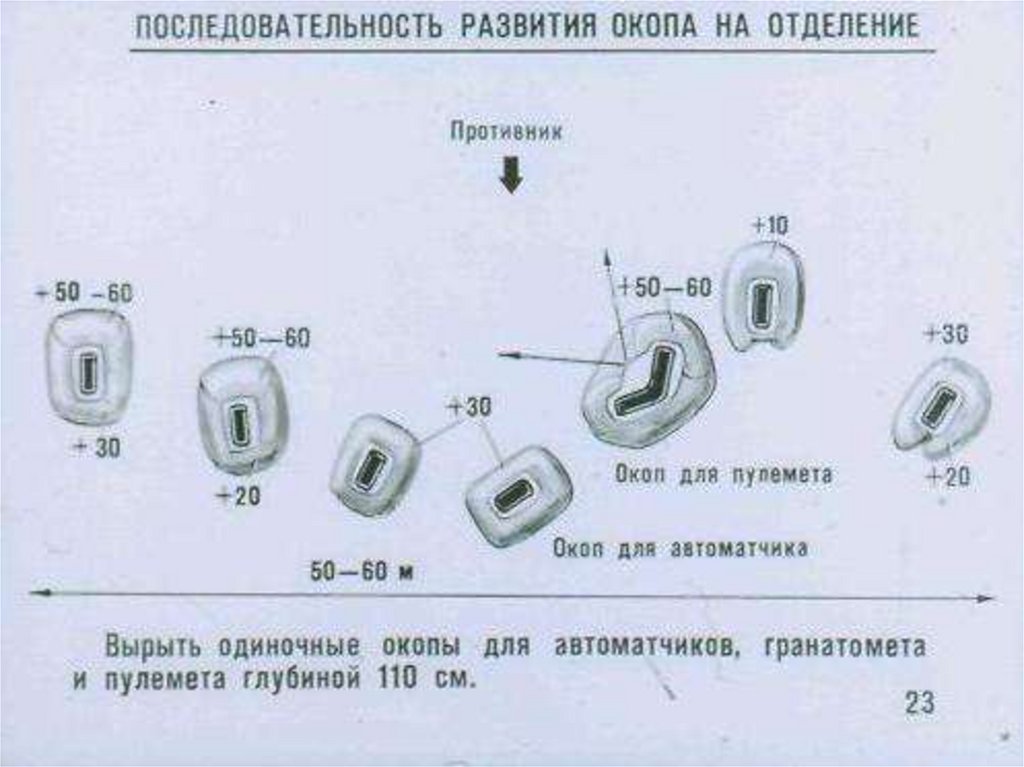

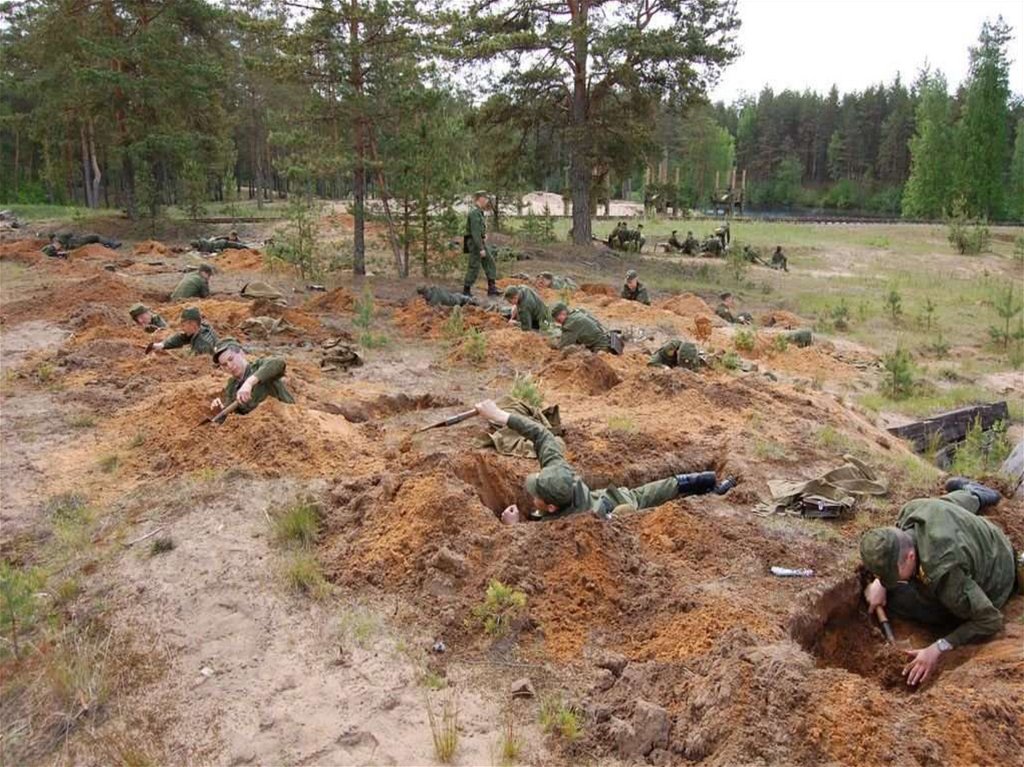

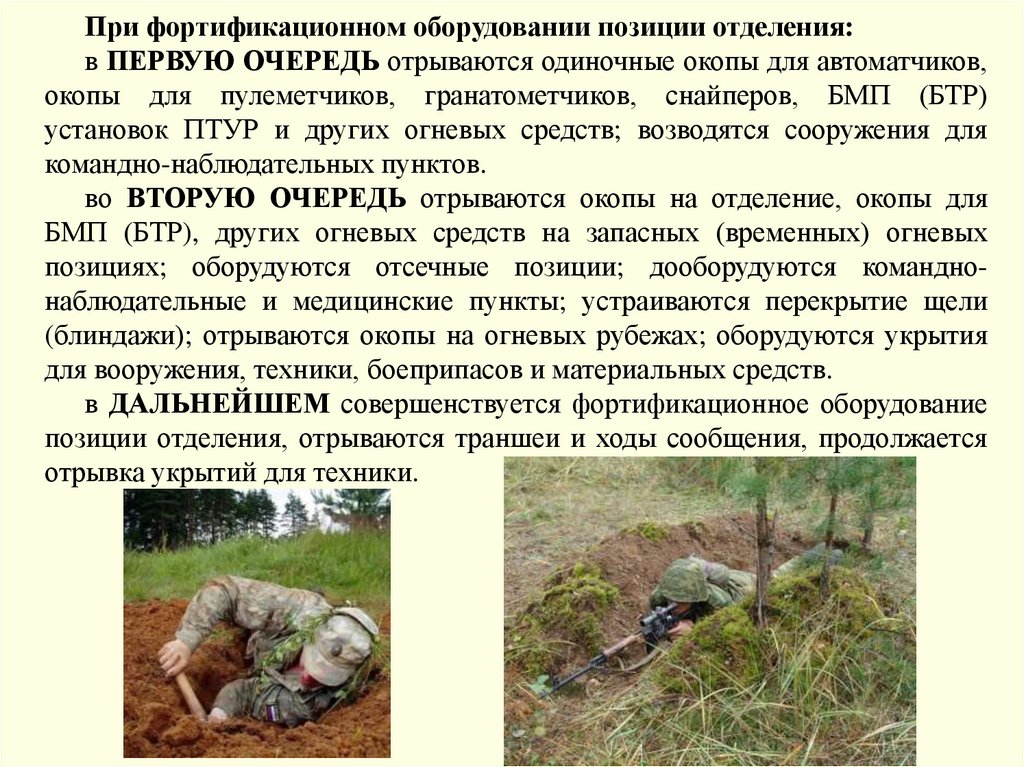

При фортификационном оборудовании позиции отделения:

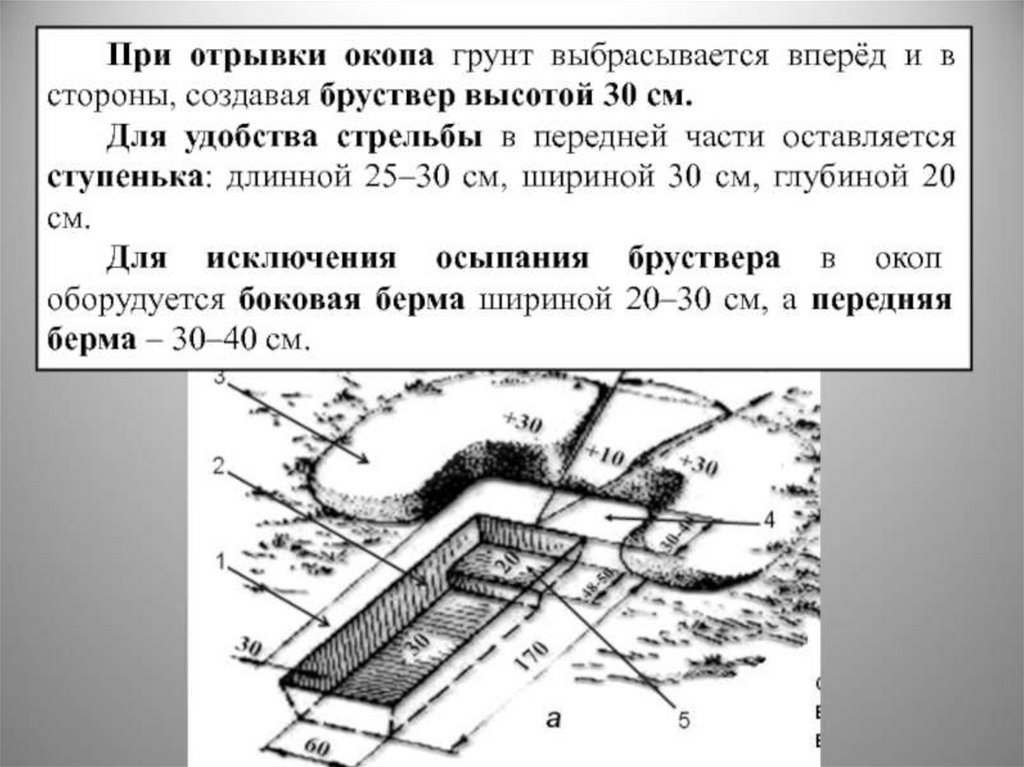

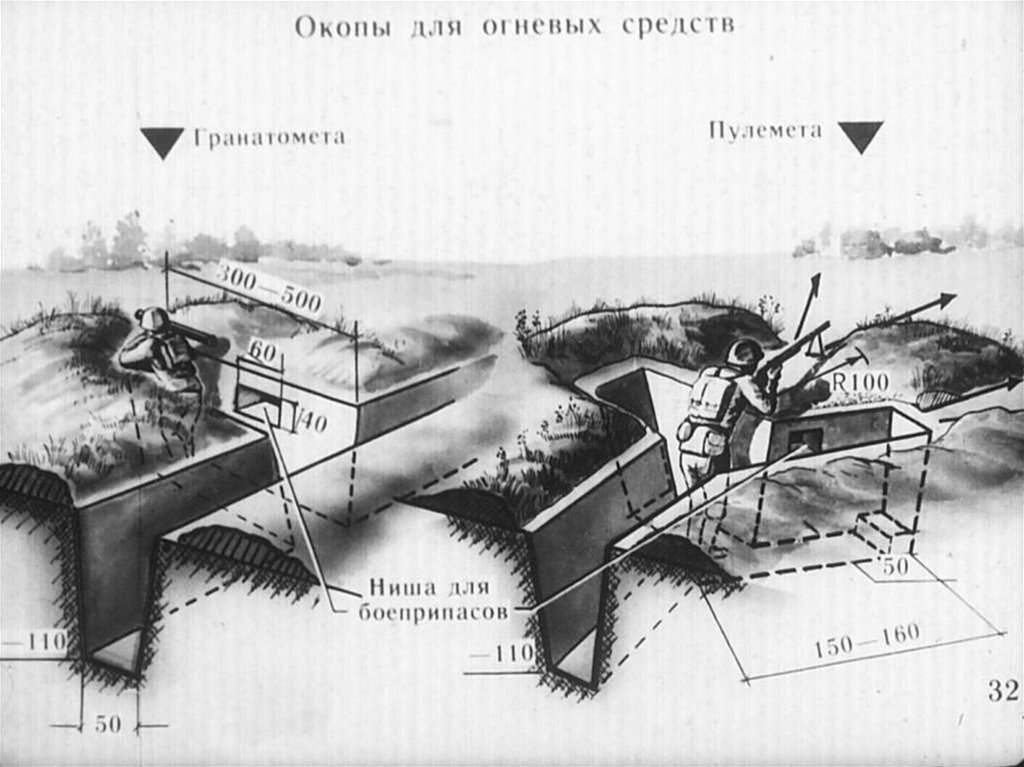

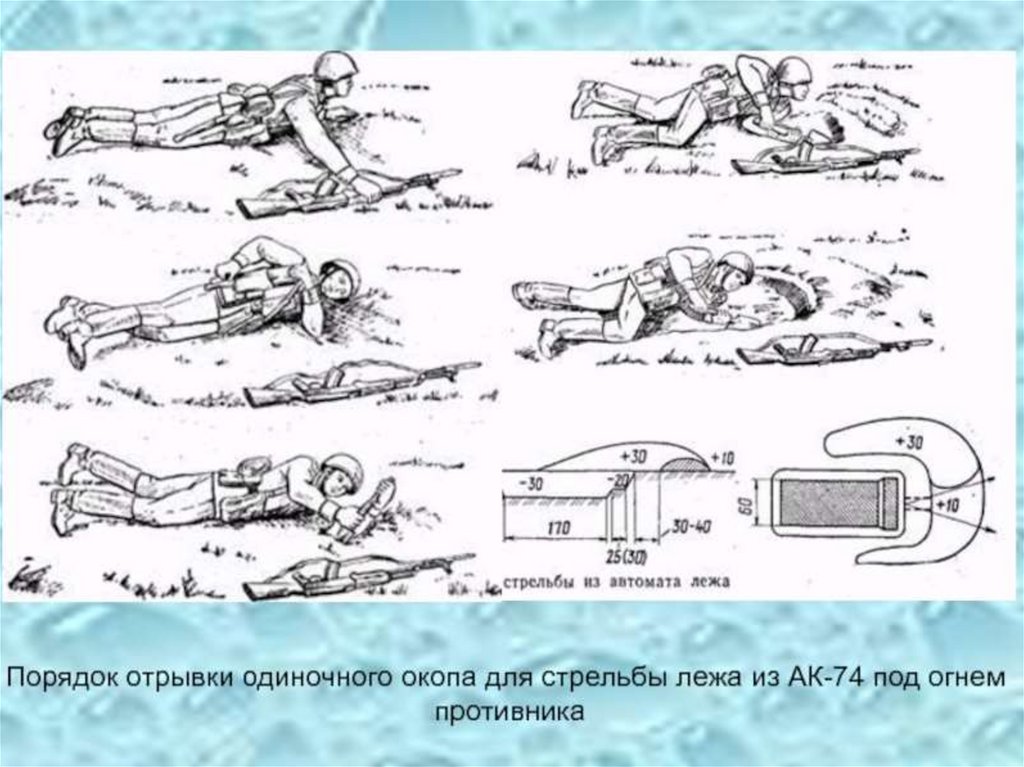

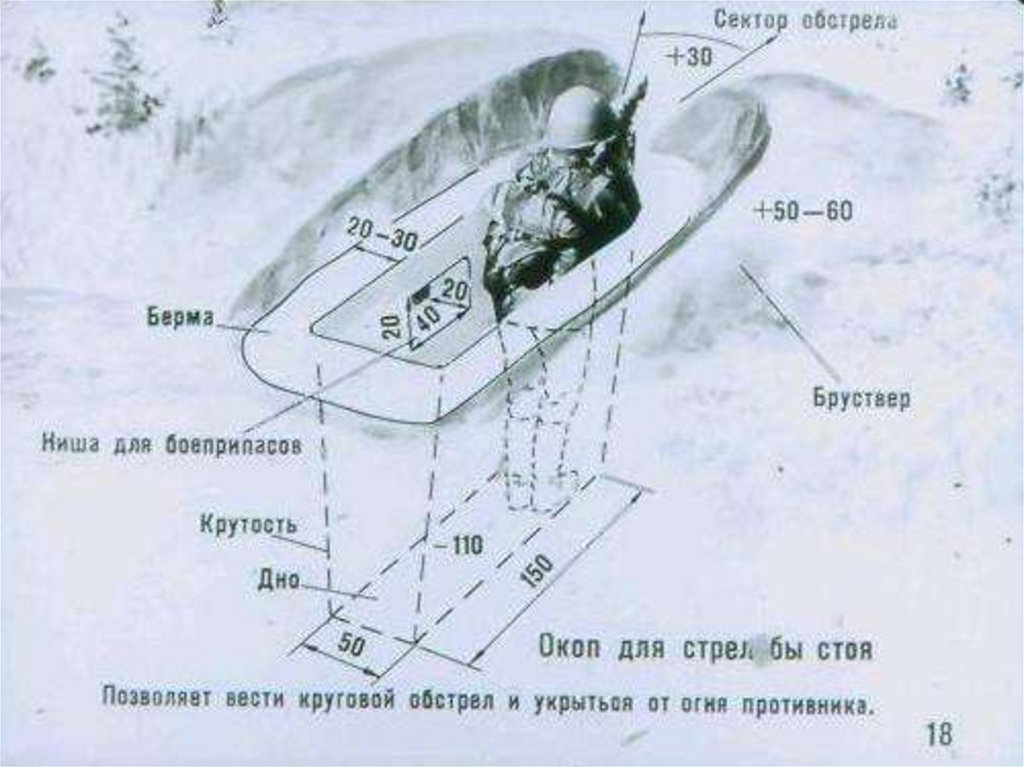

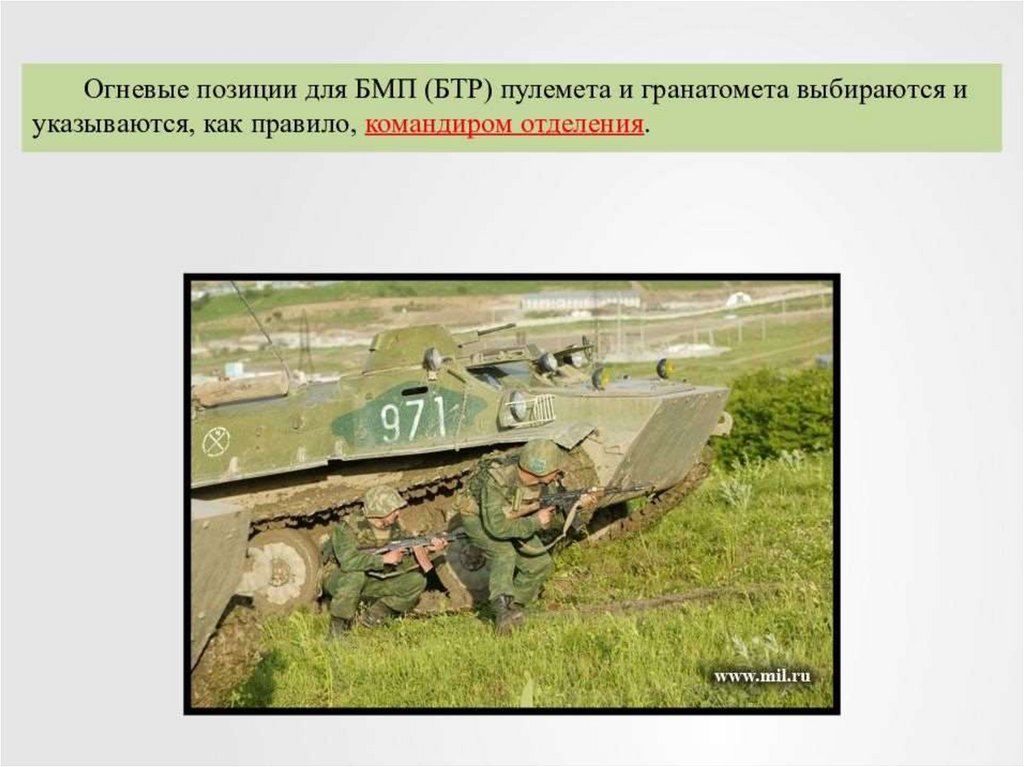

в ПЕРВУЮ ОЧЕРЕДЬ отрываются одиночные окопы для автоматчиков,
окопы для пулеметчиков, гранатометчиков, снайперов, БМП (БТР)
установок ПТУР и других огневых средств; возводятся сооружения для
командно-наблюдательных пунктов.
во ВТОРУЮ ОЧЕРЕДЬ отрываются окопы на отделение, окопы для
БМП (БТР), других огневых средств на запасных (временных) огневых
позициях; оборудуются отсечные позиции; дооборудуются команднонаблюдательные и медицинские пункты; устраиваются перекрытие щели
(блиндажи); отрываются окопы на огневых рубежах; оборудуются укрытия
для вооружения, техники, боеприпасов и материальных средств.
в ДАЛЬНЕЙШЕМ совершенствуется фортификационное оборудование
позиции отделения, отрываются траншеи и ходы сообщения, продолжается
отрывка укрытий для техники.

42.

43.

44.

45.

46.

47.

48.

49.

50.

51.

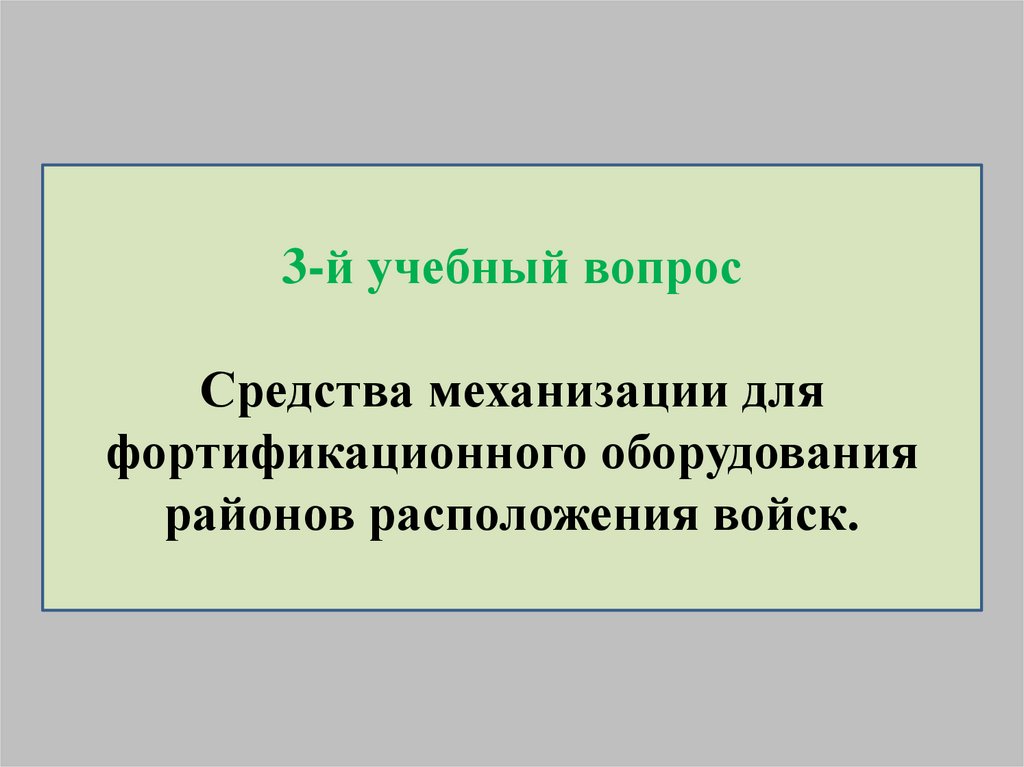

3-й учебный вопрос
Средства механизации для
фортификационного оборудования
районов расположения войск.

52.

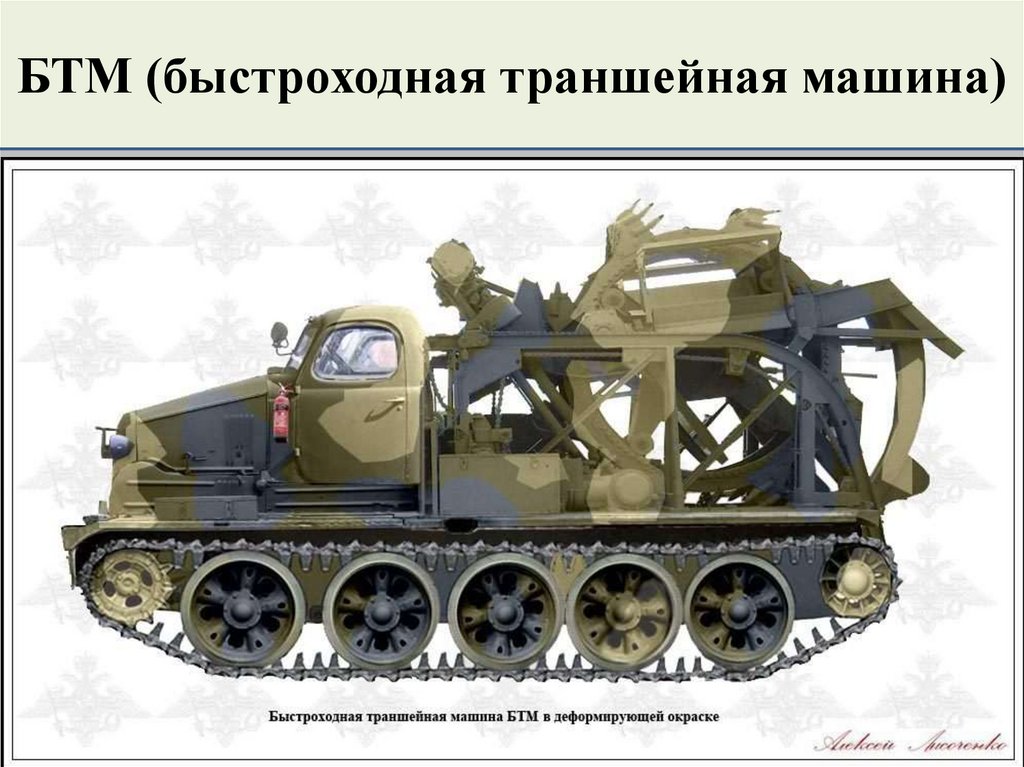

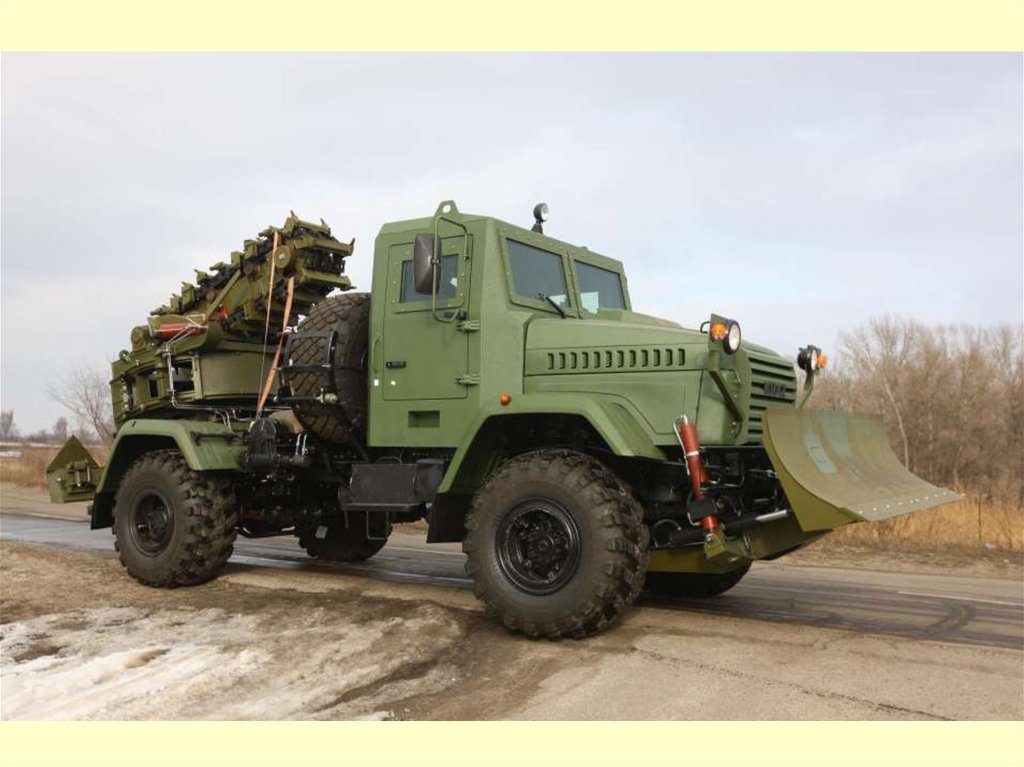

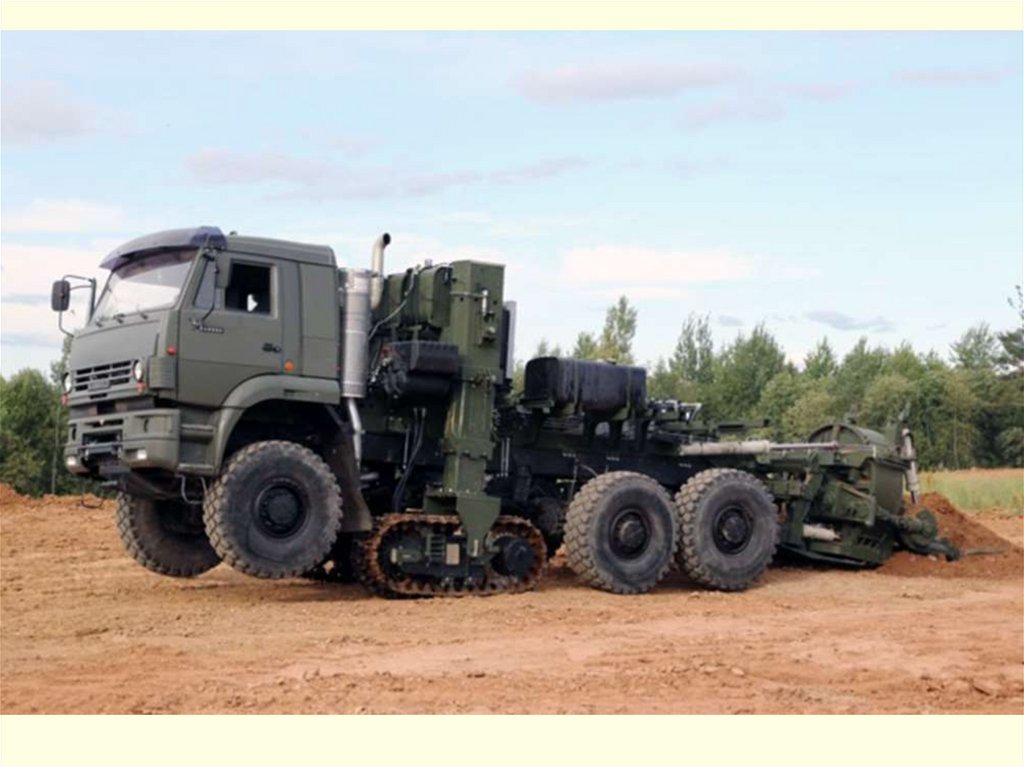

БТМ (быстроходная траншейная машина)

53.

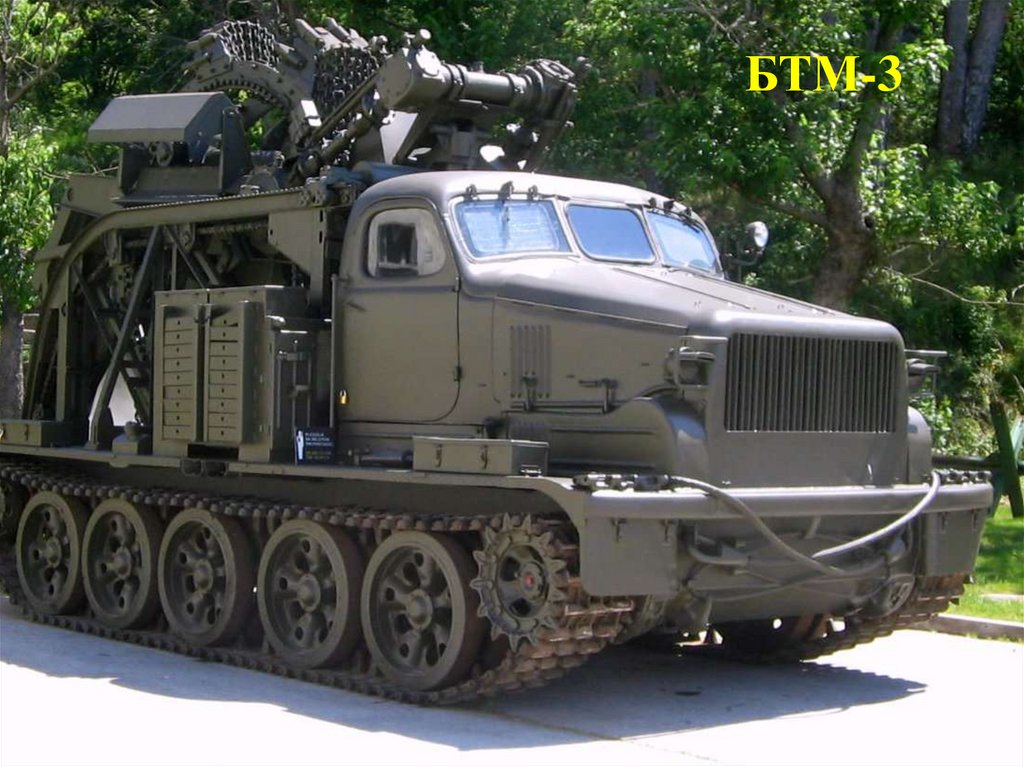

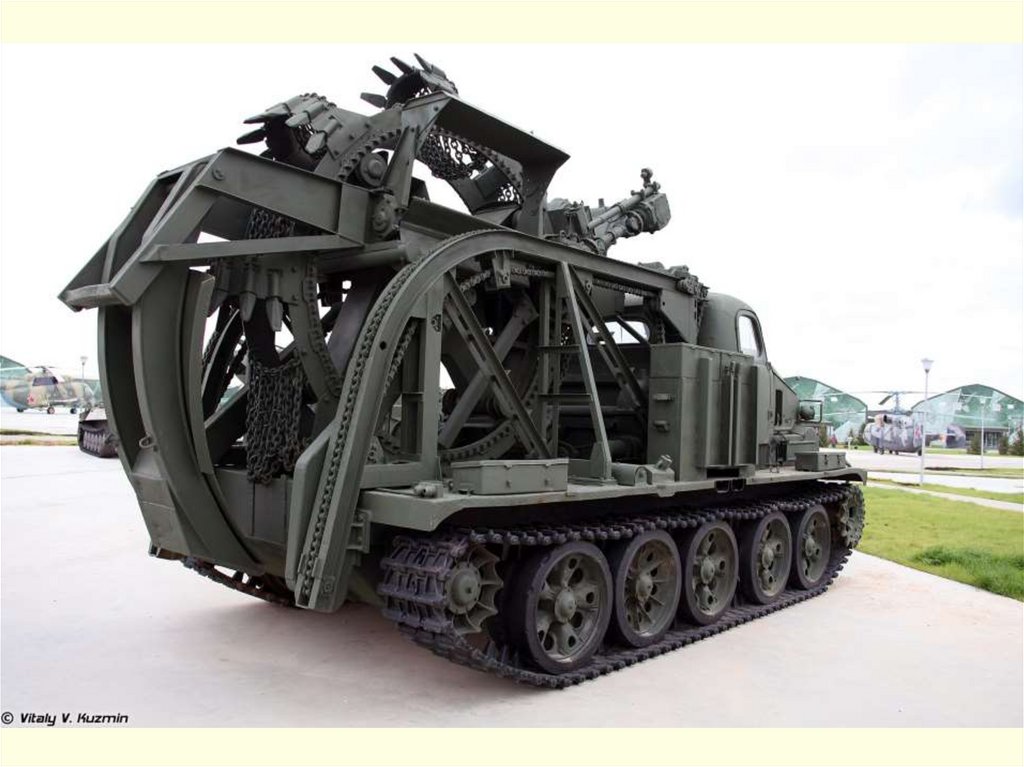

БТМ-3

54.

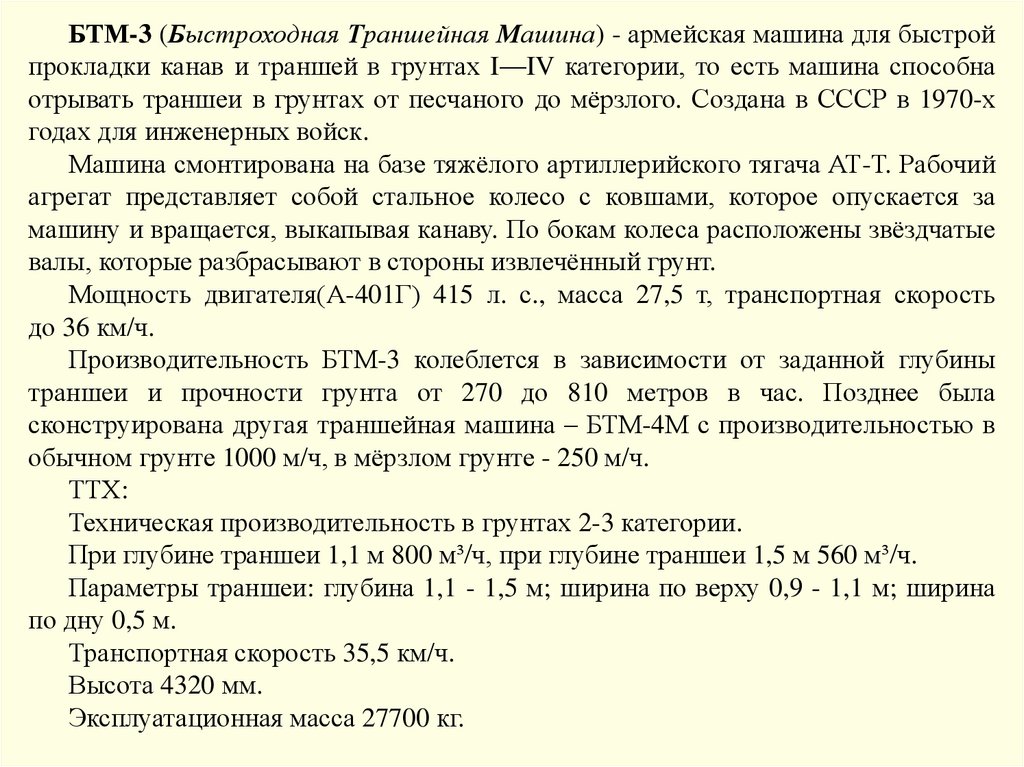

БТМ-3 (Быстроходная Траншейная Машина) - армейская машина для быстрой
прокладки канав и траншей в грунтах I—IV категории, то есть машина способна
отрывать траншеи в грунтах от песчаного до мёрзлого. Создана в СССР в 1970-х
годах для инженерных войск.
Машина смонтирована на базе тяжёлого артиллерийского тягача АТ-Т. Рабочий
агрегат представляет собой стальное колесо с ковшами, которое опускается за
машину и вращается, выкапывая канаву. По бокам колеса расположены звёздчатые
валы, которые разбрасывают в стороны извлечённый грунт.
Мощность двигателя(А-401Г) 415 л. с., масса 27,5 т, транспортная скорость
до 36 км/ч.
Производительность БТМ-3 колеблется в зависимости от заданной глубины
траншеи и прочности грунта от 270 до 810 метров в час. Позднее была
сконструирована другая траншейная машина – БТМ-4М с производительностью в
обычном грунте 1000 м/ч, в мёрзлом грунте - 250 м/ч.
ТТХ:
Техническая производительность в грунтах 2-3 категории.
При глубине траншеи 1,1 м 800 м³/ч, при глубине траншеи 1,5 м 560 м³/ч.
Параметры траншеи: глубина 1,1 - 1,5 м; ширина по верху 0,9 - 1,1 м; ширина
по дну 0,5 м.
Транспортная скорость 35,5 км/ч.
Высота 4320 мм.
Эксплуатационная масса 27700 кг.
