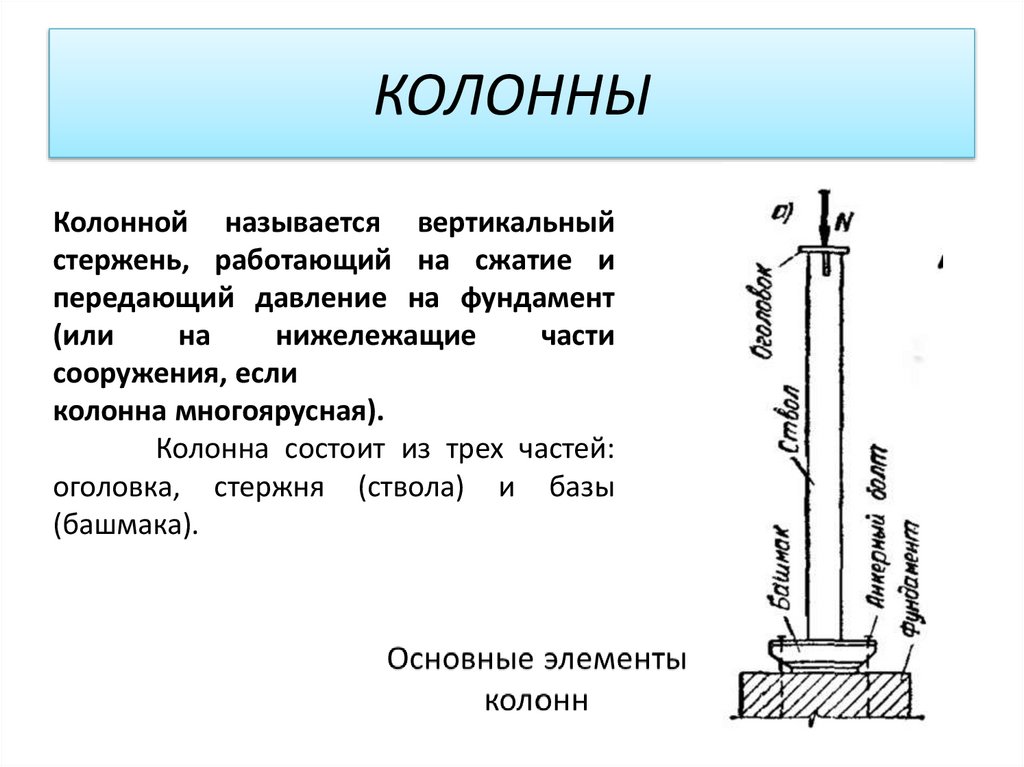

Колонны (Лекция №4)

1. КОЛОННЫ

Колонной называется вертикальный
стержень, работающий на сжатие и
передающий давление на фундамент
(или
на
нижележащие
части
сооружения, если
колонна многоярусная).
Колонна состоит из трех частей:
оголовка, стержня (ствола) и базы
(башмака).

2.

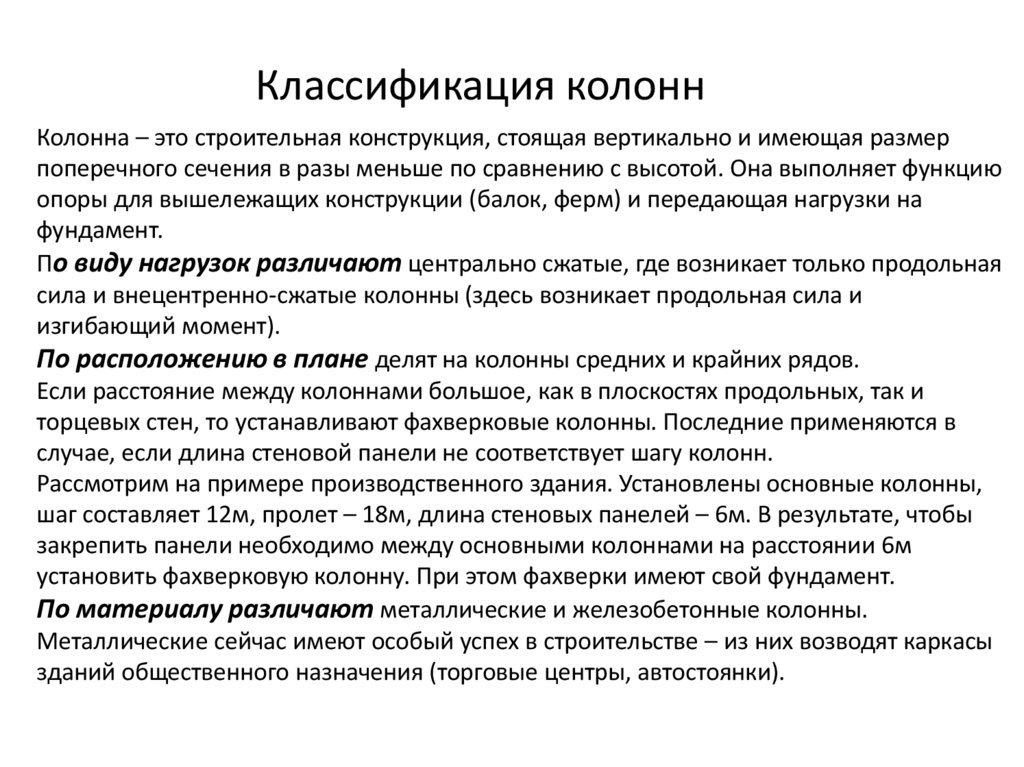

Классификация колонн
Колонна – это строительная конструкция, стоящая вертикально и имеющая размер
поперечного сечения в разы меньше по сравнению с высотой. Она выполняет функцию
опоры для вышележащих конструкции (балок, ферм) и передающая нагрузки на
фундамент.
По виду нагрузок различают центрально сжатые, где возникает только продольная
сила и внецентренно-сжатые колонны (здесь возникает продольная сила и
изгибающий момент).
По расположению в плане делят на колонны средних и крайних рядов.
Если расстояние между колоннами большое, как в плоскостях продольных, так и
торцевых стен, то устанавливают фахверковые колонны. Последние применяются в
случае, если длина стеновой панели не соответствует шагу колонн.
Рассмотрим на примере производственного здания. Установлены основные колонны,
шаг составляет 12м, пролет – 18м, длина стеновых панелей – 6м. В результате, чтобы
закрепить панели необходимо между основными колоннами на расстоянии 6м
установить фахверковую колонну. При этом фахверки имеют свой фундамент.
По материалу различают металлические и железобетонные колонны.
Металлические сейчас имеют особый успех в строительстве – из них возводят каркасы
зданий общественного назначения (торговые центры, автостоянки).

3.

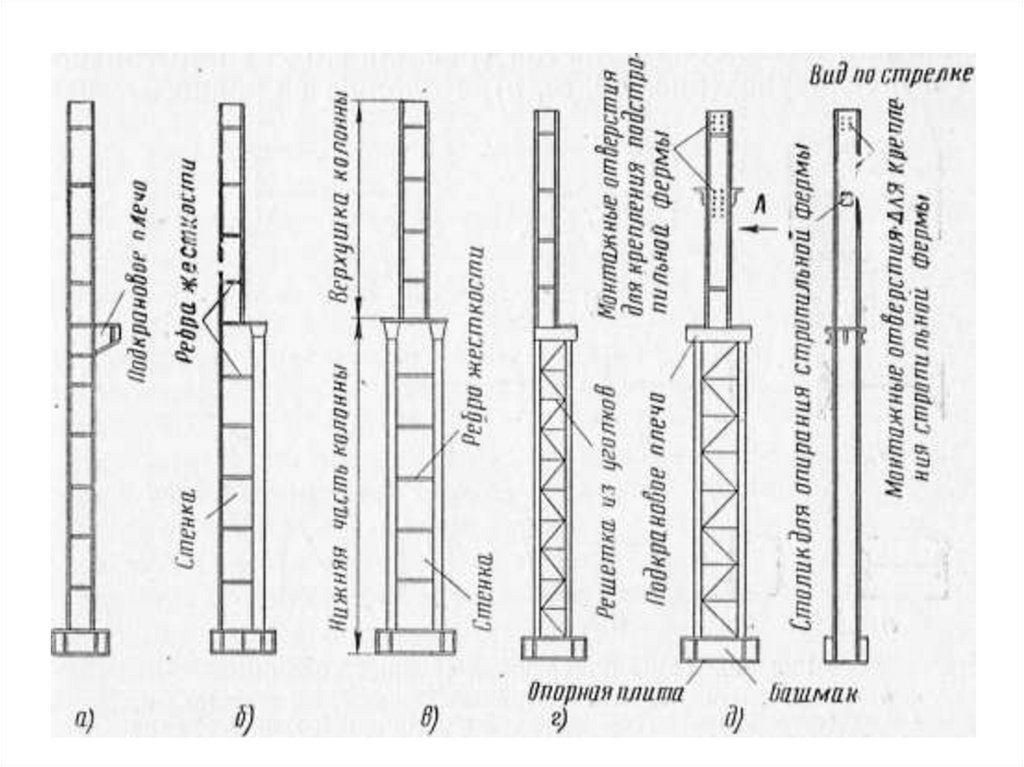

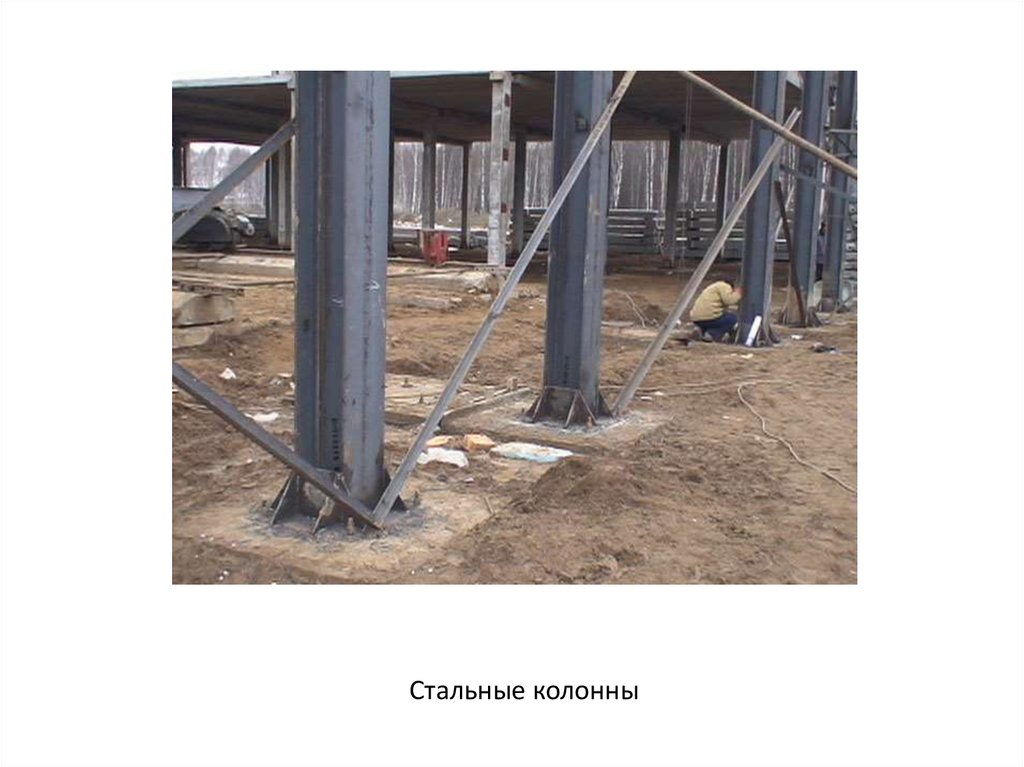

Стальные колонны

4.

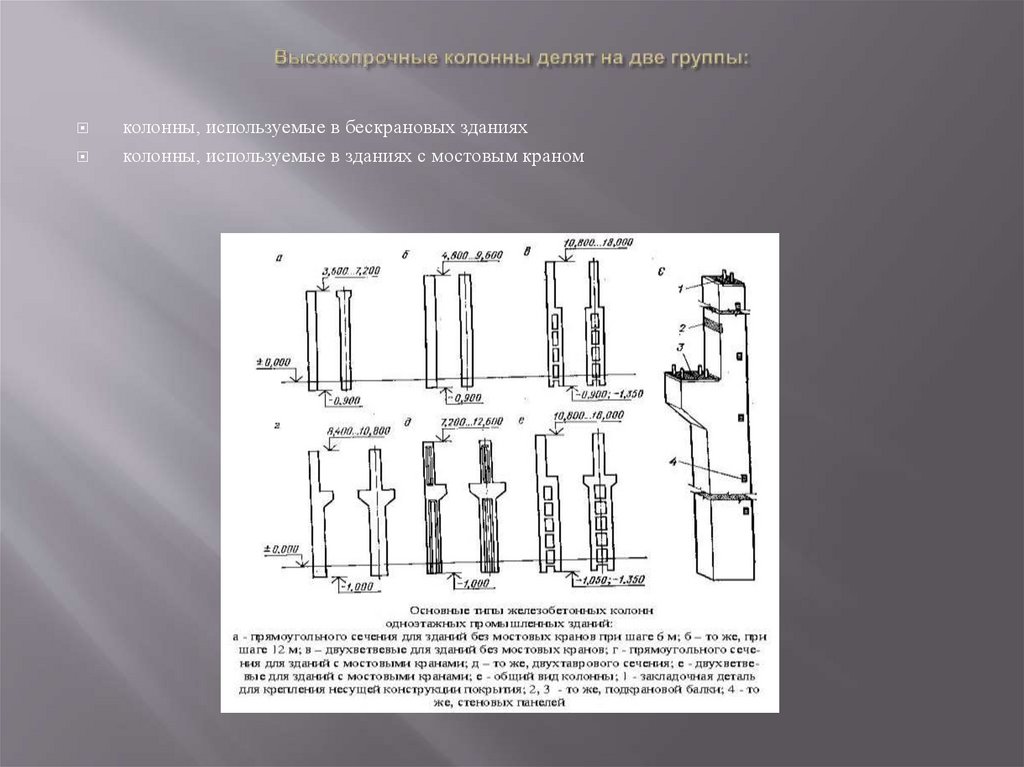

5. Высокопрочные колонны делят на две группы:

колонны, используемые в бескрановых зданиях
колонны, используемые в зданиях с мостовым краном

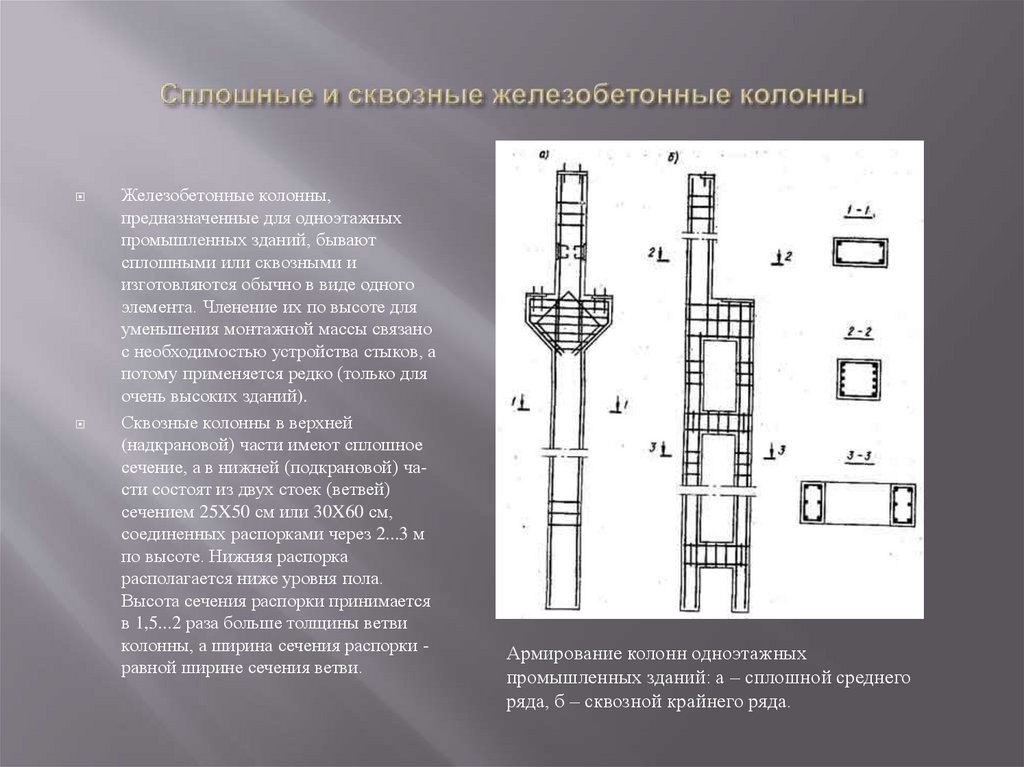

6. Сплошные и сквозные железобетонные колонны

Железобетонные колонны,
предназначенные для одноэтажных
промышленных зданий, бывают
сплошными или сквозными и
изготовляются обычно в виде одного
элемента. Членение их по высоте для
уменьшения монтажной массы связано
с необходимостью устройства стыков, а
потому применяется редко (только для
очень высоких зданий).
Сквозные колонны в верхней
(надкрановой) части имеют сплошное
сечение, а в нижней (подкрановой) части состоят из двух стоек (ветвей)
сечением 25X50 см или 30X60 см,
соединенных распорками через 2...3 м
по высоте. Нижняя распорка
располагается ниже уровня пола.
Высота сечения распорки принимается
в 1,5...2 раза больше толщины ветви
колонны, а ширина сечения распорки равной ширине сечения ветви.
Армирование колонн одноэтажных
промышленных зданий: а – сплошной среднего
ряда, б – сквозной крайнего ряда.

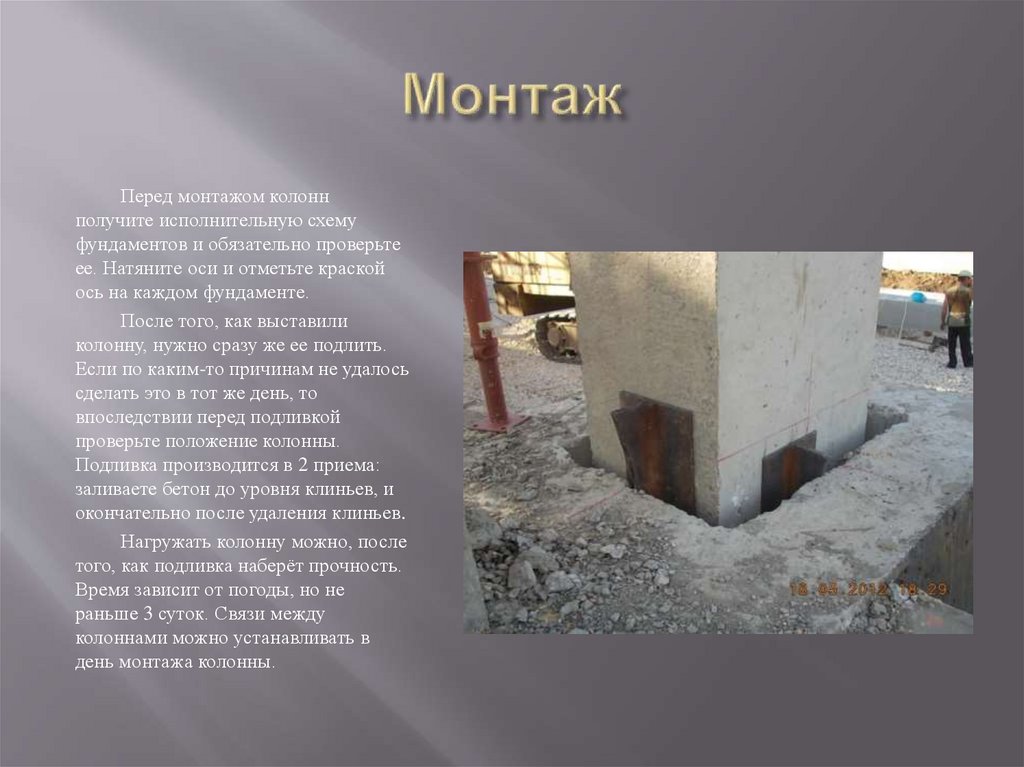

7. Монтаж

Перед монтажом колонн
получите исполнительную схему
фундаментов и обязательно проверьте
ее. Натяните оси и отметьте краской
ось на каждом фундаменте.
После того, как выставили
колонну, нужно сразу же ее подлить.
Если по каким-то причинам не удалось
сделать это в тот же день, то
впоследствии перед подливкой
проверьте положение колонны.
Подливка производится в 2 приема:
заливаете бетон до уровня клиньев, и
окончательно после удаления клиньев.
Нагружать колонну можно, после
того, как подливка наберёт прочность.
Время зависит от погоды, но не
раньше 3 суток. Связи между
колоннами можно устанавливать в
день монтажа колонны.

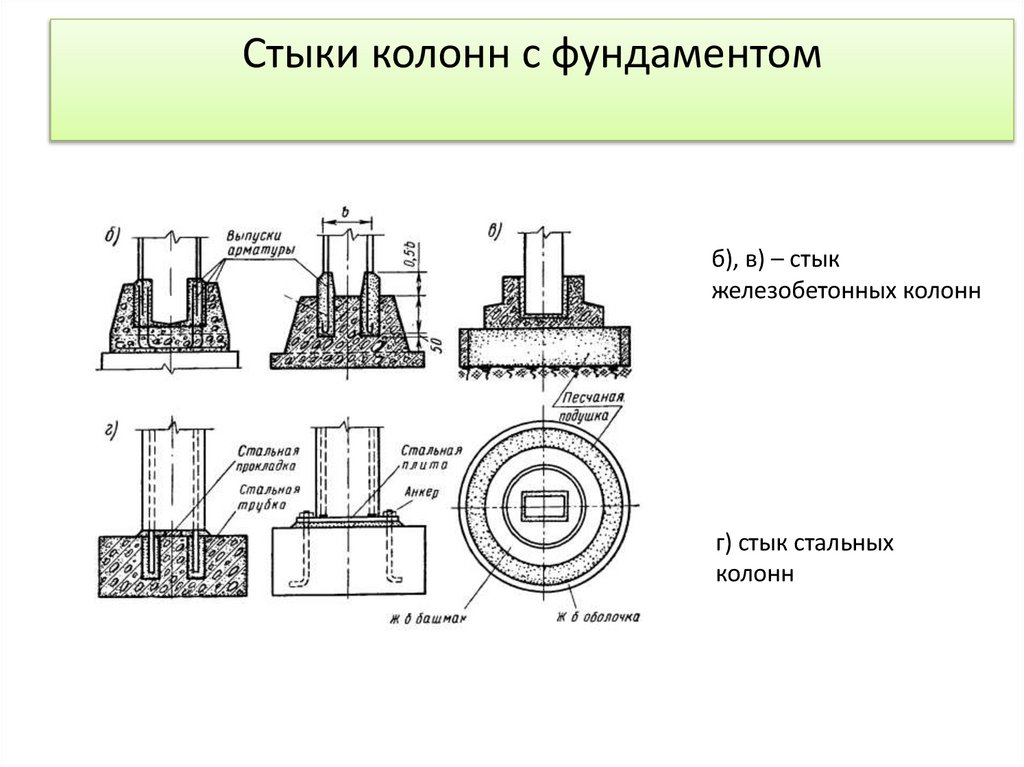

8.

Стыки колонн с фундаментом
б), в) – стык
железобетонных колонн
г) стык стальных
колонн

9.

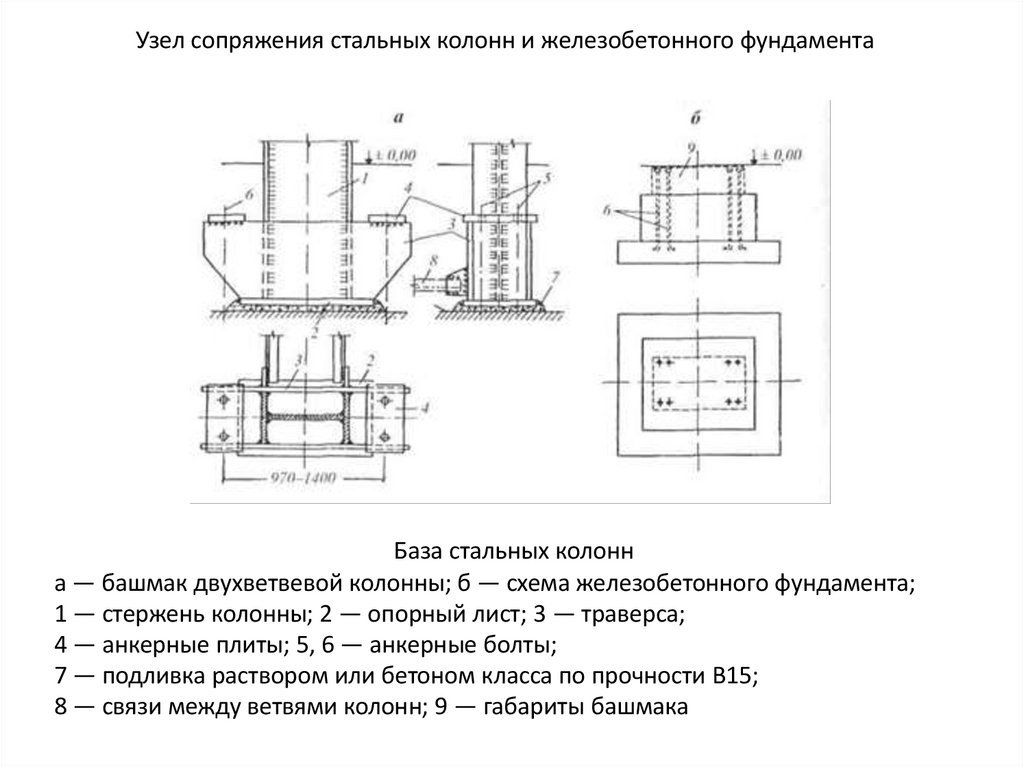

Узел сопряжения стальных колонн и железобетонного фундамента
База стальных колонн
а — башмак двухветвевой колонны; б — схема железобетонного фундамента;
1 — стержень колонны; 2 — опорный лист; 3 — траверса;
4 — анкерные плиты; 5, 6 — анкерные болты;
7 — подливка раствором или бетоном класса по прочности В15;
8 — связи между ветвями колонн; 9 — габариты башмака
