Одноэтажные здания больших пролетов (Лекция №1)

1.

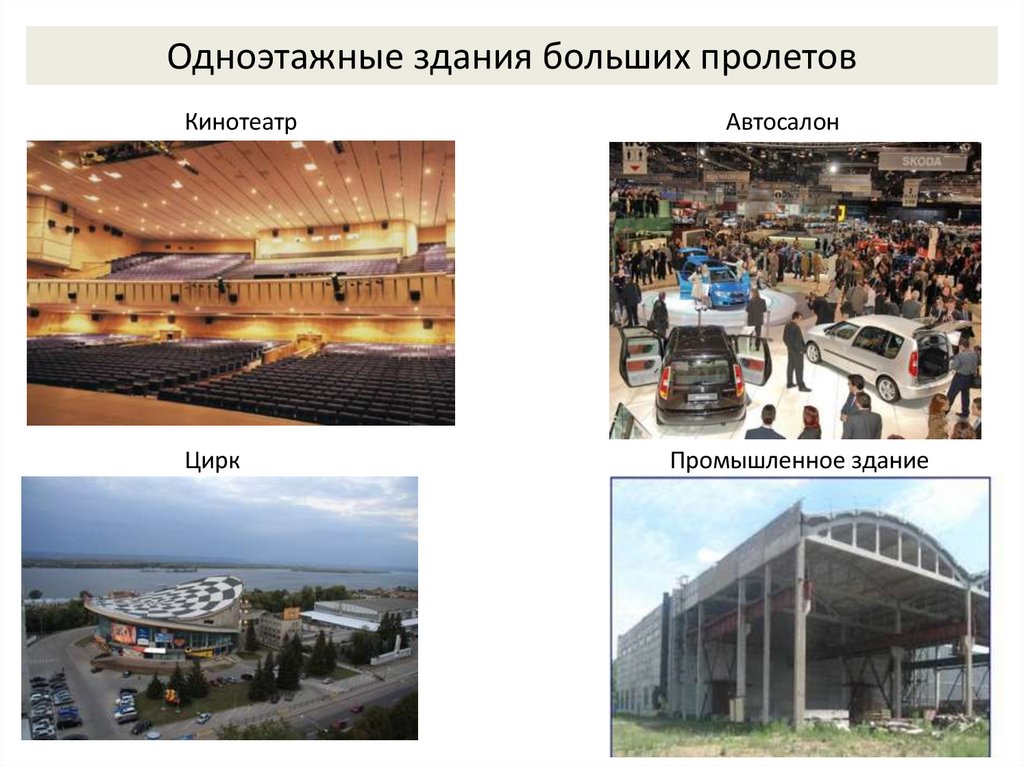

Одноэтажные здания больших пролетов
Кинотеатр
Цирк
Автосалон
Промышленное здание

2.

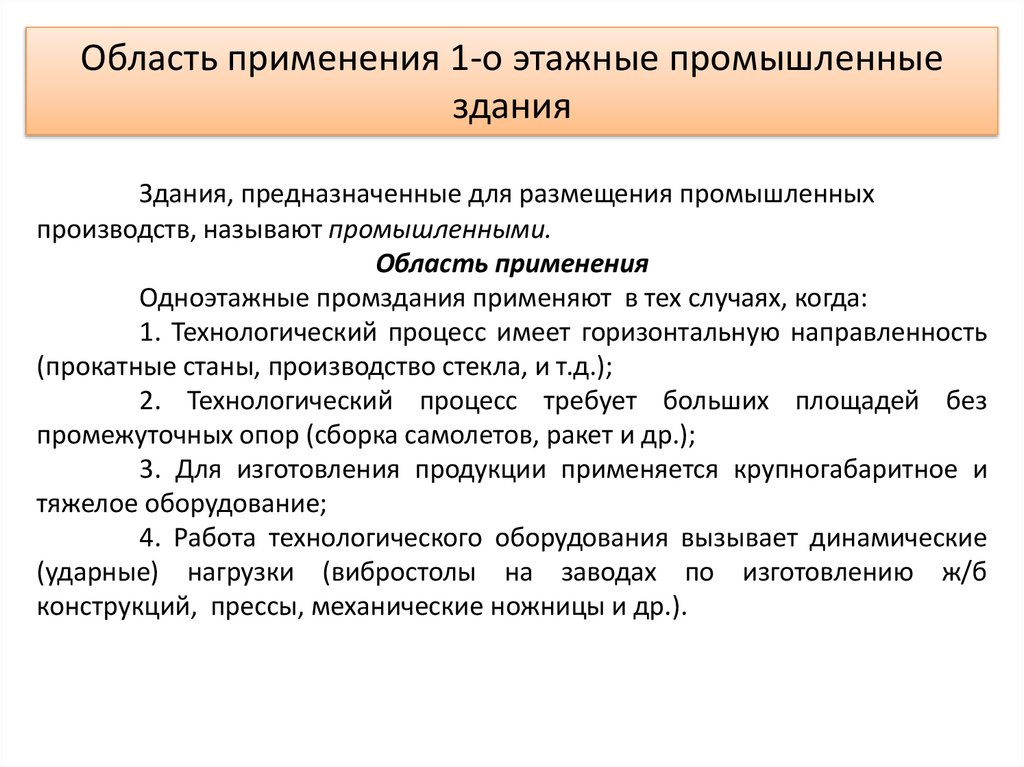

Область применения 1-о этажные промышленные
здания
Здания, предназначенные для размещения промышленных
производств, называют промышленными.
Область применения
Одноэтажные промздания применяют в тех случаях, когда:
1. Технологический процесс имеет горизонтальную направленность
(прокатные станы, производство стекла, и т.д.);
2. Технологический процесс требует больших площадей без
промежуточных опор (сборка самолетов, ракет и др.);
3. Для изготовления продукции применяется крупногабаритное и
тяжелое оборудование;
4. Работа технологического оборудования вызывает динамические
(ударные) нагрузки (вибростолы на заводах по изготовлению ж/б
конструкций, прессы, механические ножницы и др.).

3.

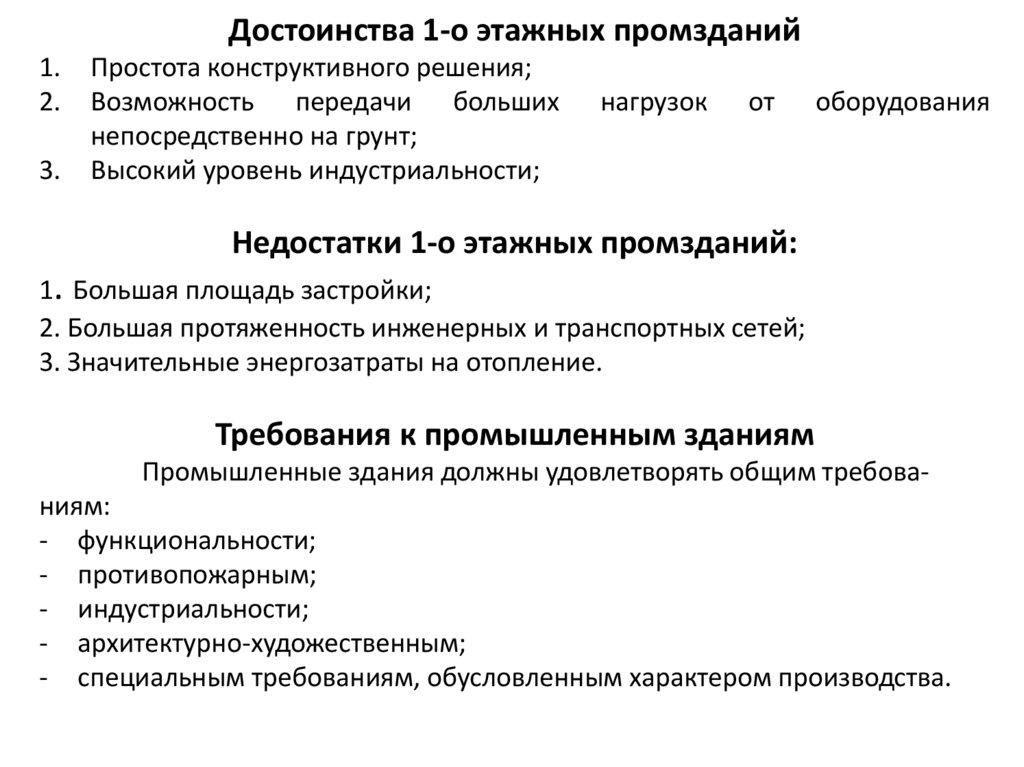

Достоинства 1-о этажных промзданий
1.
2.
3.
Простота конструктивного решения;
Возможность передачи больших
непосредственно на грунт;
Высокий уровень индустриальности;
нагрузок
от
оборудования
Недостатки 1-о этажных промзданий:
1. Большая площадь застройки;
2. Большая протяженность инженерных и транспортных сетей;
3. Значительные энергозатраты на отопление.
Требования к промышленным зданиям
Промышленные здания должны удовлетворять общим требованиям:
- функциональности;
- противопожарным;
- индустриальности;
- архитектурно-художественным;
- специальным требованиям, обусловленным характером производства.

4.

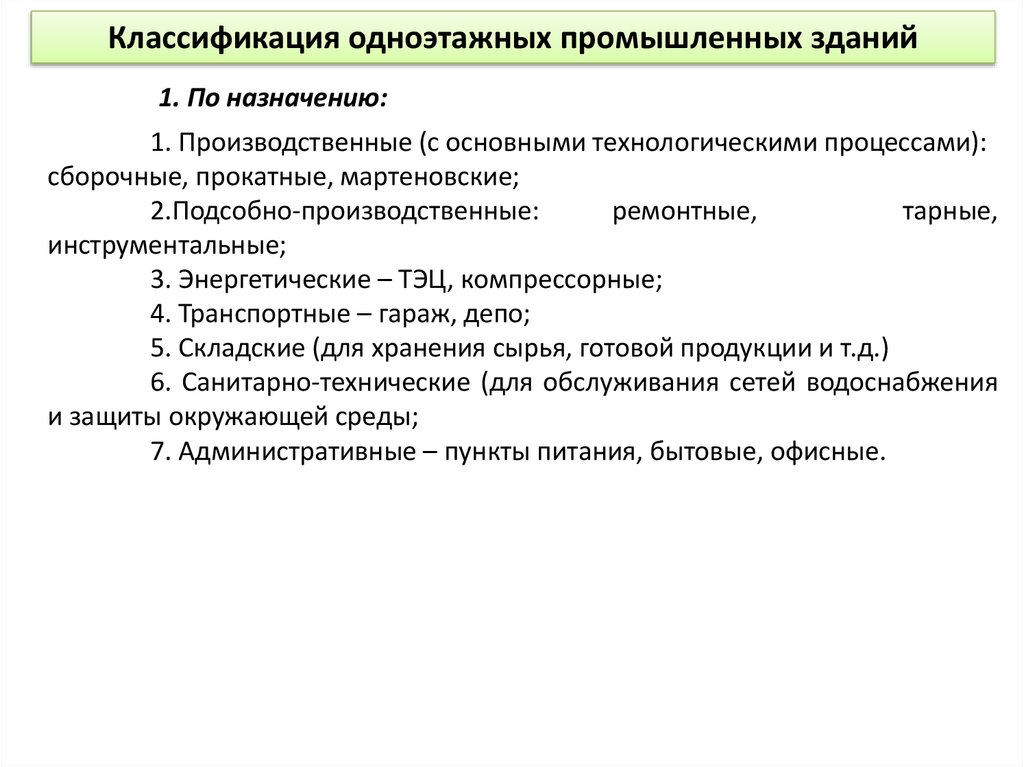

Классификация одноэтажных промышленных зданий
1. По назначению:
1. Производственные (с основными технологическими процессами):
сборочные, прокатные, мартеновские;
2.Подсобно-производственные:
ремонтные,
тарные,
инструментальные;
3. Энергетические – ТЭЦ, компрессорные;
4. Транспортные – гараж, депо;
5. Складские (для хранения сырья, готовой продукции и т.д.)
6. Санитарно-технические (для обслуживания сетей водоснабжения
и защиты окружающей среды;
7. Административные – пункты питания, бытовые, офисные.

5.

-
2. По материалу основных несущих:
с железобетонным каркасом;
со стальным каркасом;
с кирпичными стенами и покрытием из железобетонных плит,
металлических или деревянных конструкций.

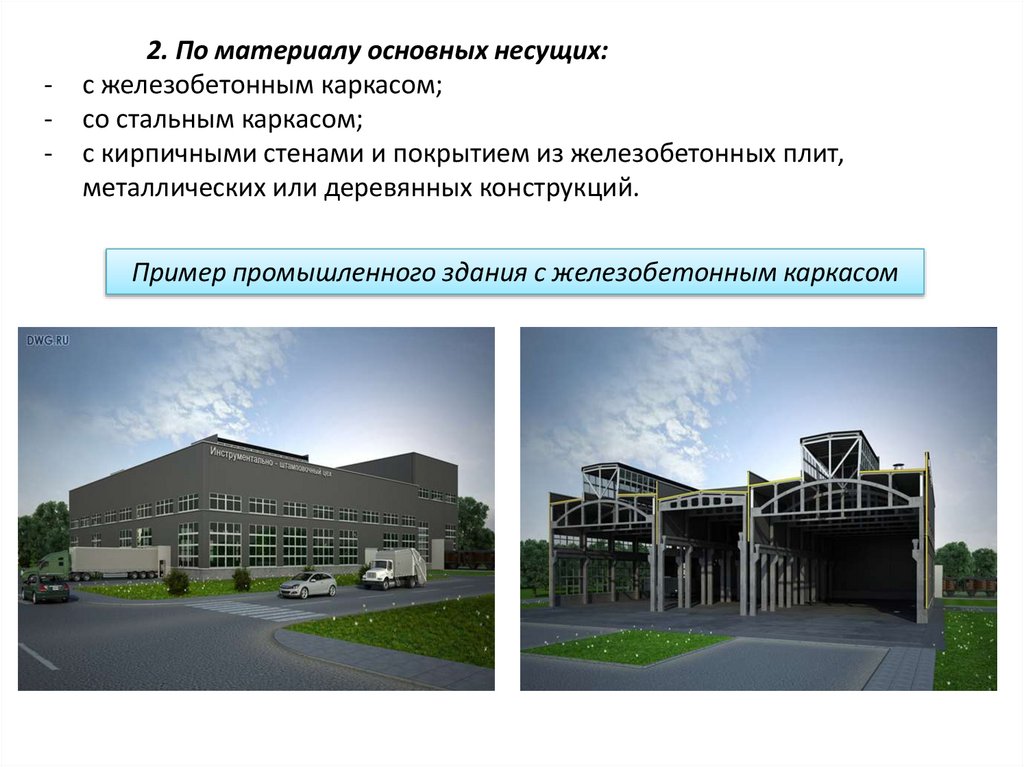

Пример промышленного здания с железобетонным каркасом

6.

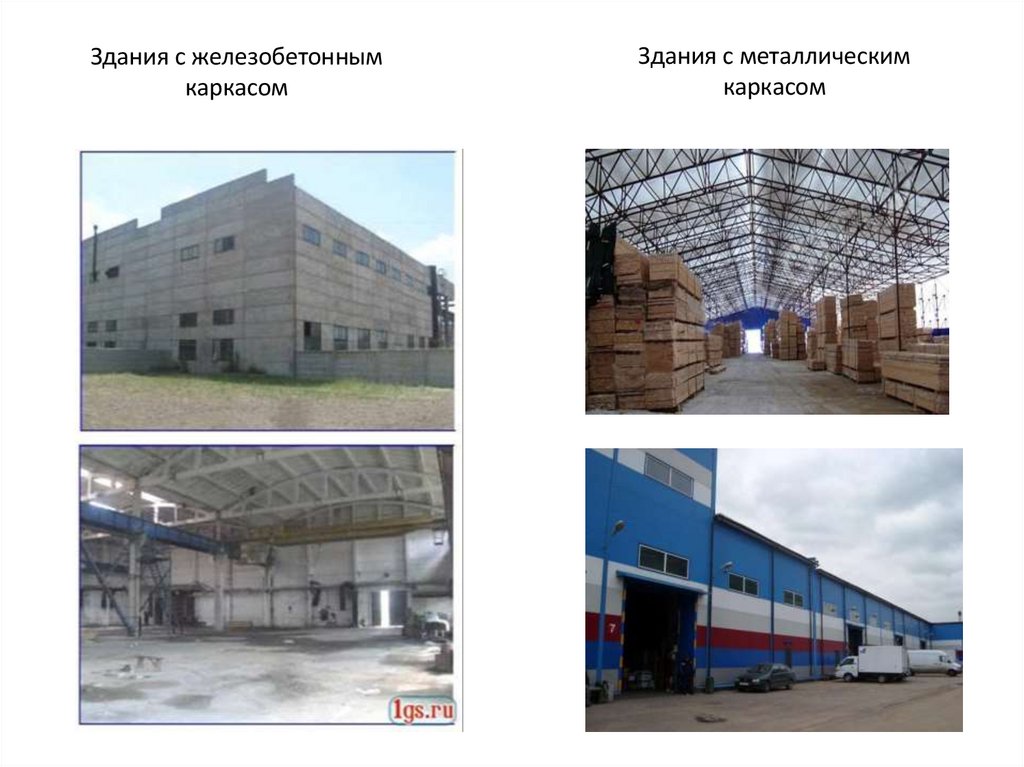

Здания с железобетонным
каркасом
Здания с металлическим
каркасом

7.

o
o
o
6. По системе вентиляции:
естественная;
принудительная.
7. По классу ответственности:
1-ый класс ответственности – составляют здания, имеющие особо важное
хозяйственной или социальное значение (АЭС, главные корпуса ТЭЦ, и т.д.
2-ой класс ответственности - составляют здания, имеющие важное
значение (основные производственные здания);
3-ий класс ответственности – составляют здания с ограниченным
значением (склады и т.д.)
8. По долговечности:
1-ая степень долговечности – срок службы более 100 лет;
2-ая степень долговечности – срок службы 50 – 100 лет;
3- я степень долговечности – срок службы 20 – 50 лет.
Основным достоинством одноэтажных зданий является простота их
конструктивного решения.

8.

Конструктивное решение 1-о этажных промзданий
Каркас одноэтажного
промышленного здания состоит из
поперечных рам, образованных
защемленными в фундаментах колоннами и
шарнирно опирающимися на колонны
стропильными фермами или балками.
В продольном направлении рамы
связаны подкрановыми балками, балкамираспорками, подстропильными фермами,
жестким диском покрытия и в необходимых
случаях – стальными связями. Жесткий диск
образуют плиты покрытия, приваренные к
стропильным фермам или балкам с
последующим замоноличиванием швов.
При выборе материала каркаса руководствуются характером силовых нагрузок и не
силовых воздействий, воспринимаемых каркасом, а также учитывают размеры
пролетов, шага колонн, высоту здания, место строительства, требования
огнестойкости и технико-экономические соображения.

9.

Особенностью промышленных зданий является наличие подъемнотранспортного оборудования. В зависимости от веса груза применяют разное
оборудование.
1. Мостовые краны применяются в тех случаях, когда внутри цеха
необходимо перемещать грузы весом 10 50 тонн. Существуют мостовые краны
грузоподъемностью 200 тонн. Для передвижения таких кранов на консоли колонн
устанавливают подкрановые балки, а на них рельсы.
Общий вид мостового крана

10.

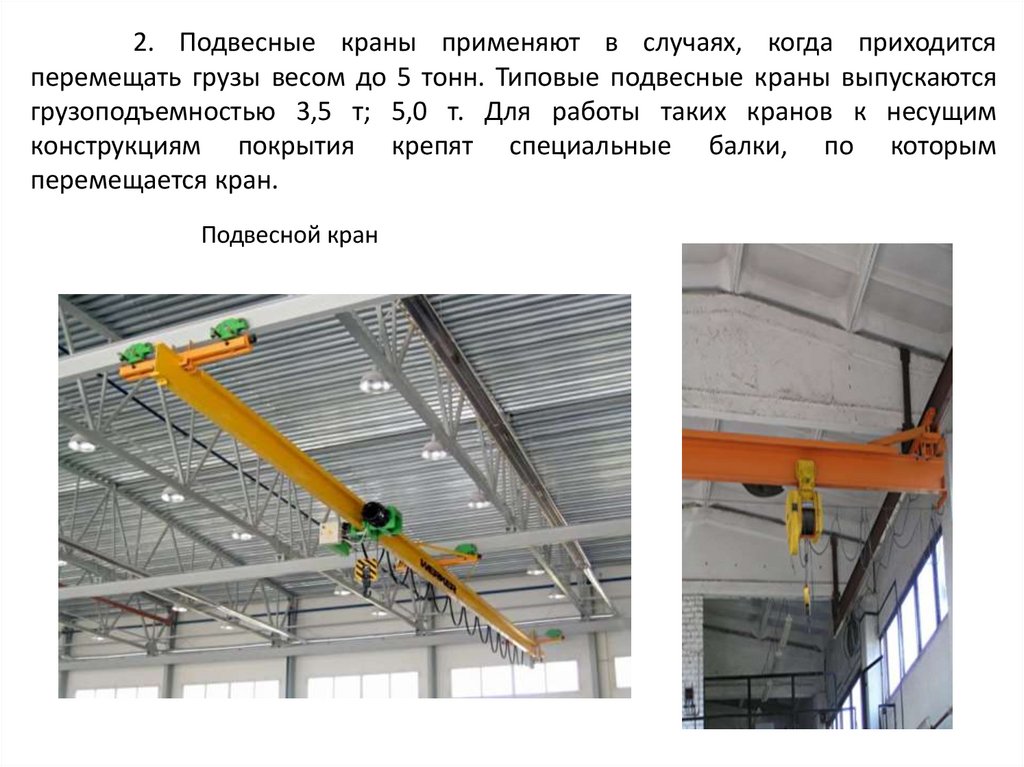

2. Подвесные краны применяют в случаях, когда приходится
перемещать грузы весом до 5 тонн. Типовые подвесные краны выпускаются
грузоподъемностью 3,5 т; 5,0 т. Для работы таких кранов к несущим
конструкциям покрытия крепят специальные балки, по которым
перемещается кран.
Подвесной кран

11.

Подъемно-транспортное оборудования промышленных зданий

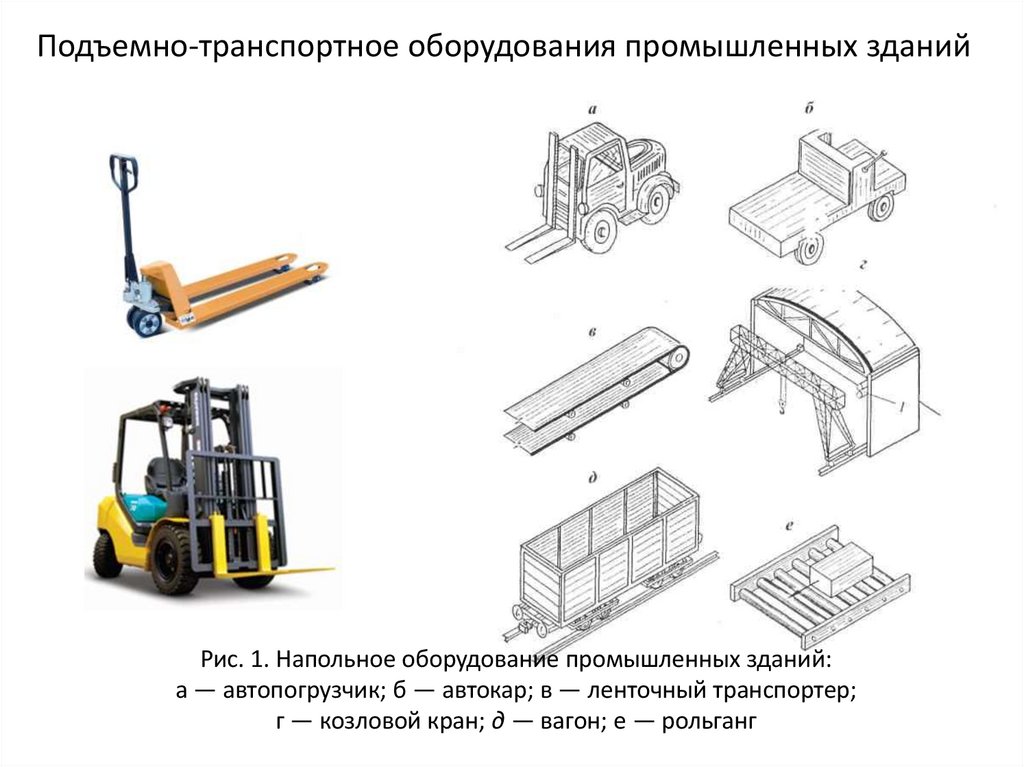

Рис. 1. Напольное оборудование промышленных зданий:
а — автопогрузчик; б — автокар; в — ленточный транспортер;
г — козловой кран; д — вагон; е — рольганг

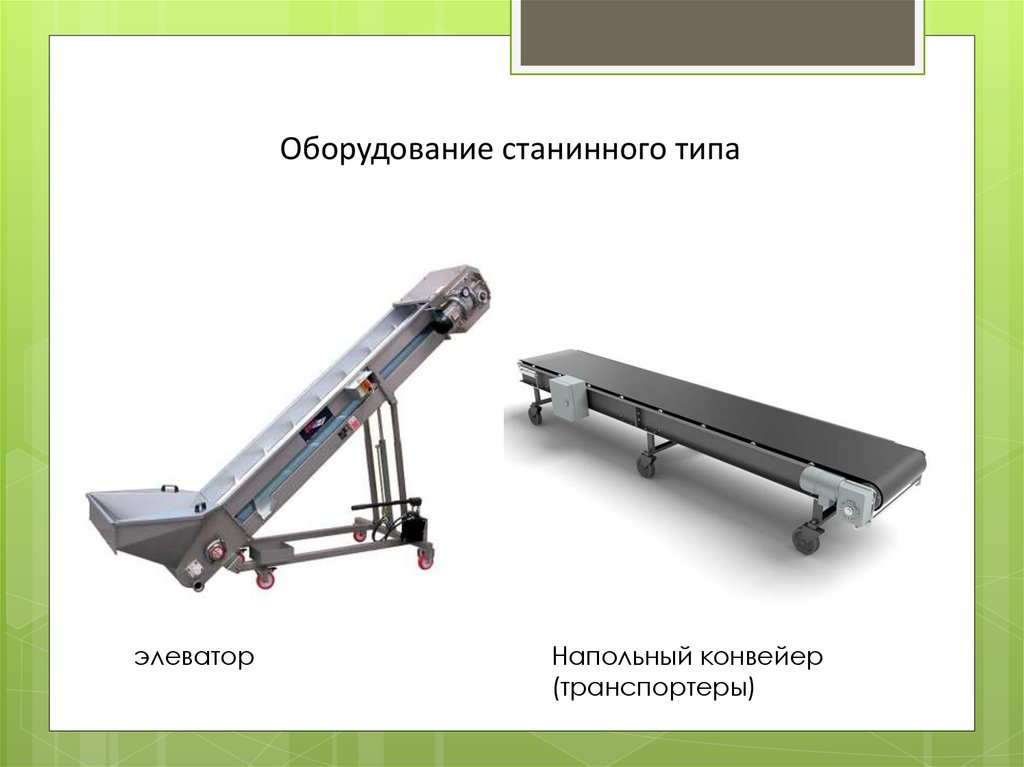

12. Оборудование станинного типа

элеватор
Напольный конвейер
(транспортеры)

13.

Привязка колонн к разбивочным осям
Устройство деформационного шва в местах перепада высот:
а) параллельных пролетов;
б) взаимно-перпендикулярных пролетов

14.

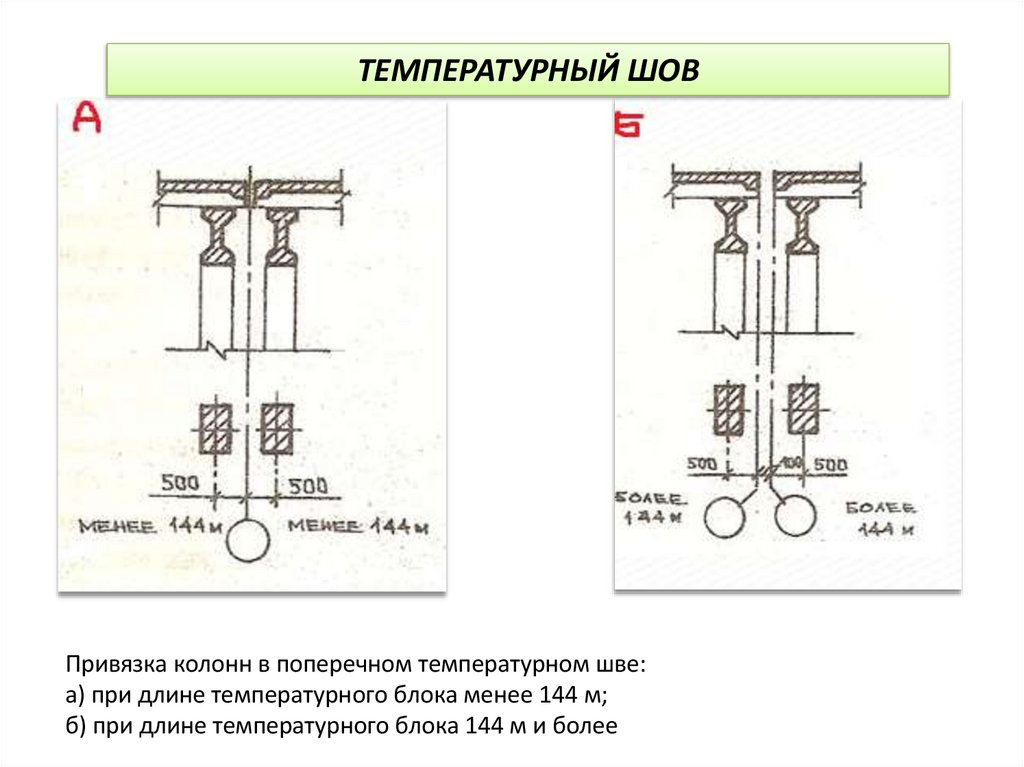

ТЕМПЕРАТУРНЫЙ ШОВ
Привязка колонн в поперечном температурном шве:
а) при длине температурного блока менее 144 м;
б) при длине температурного блока 144 м и более
