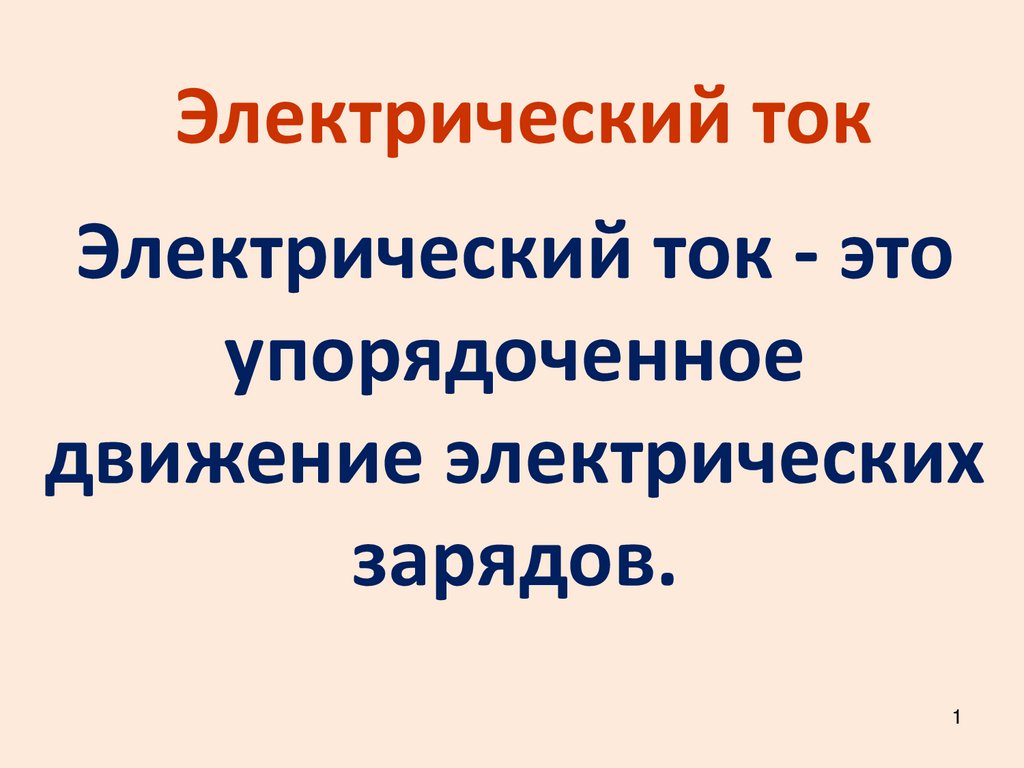

Электрический ток

1.

Электрический ток
Электрический ток - это
упорядоченное
движение электрических
зарядов.
1

2.

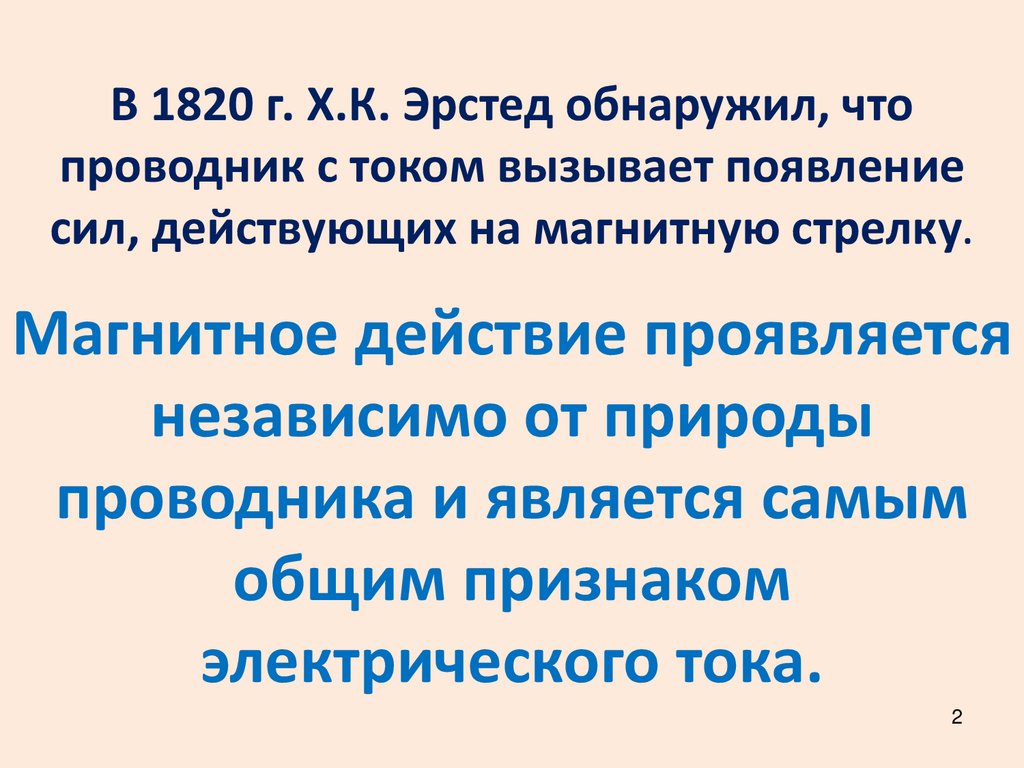

В 1820 г. Х.К. Эрстед обнаружил, что
проводник с током вызывает появление
сил, действующих на магнитную стрелку.
Магнитное действие проявляется
независимо от природы
проводника и является самым
общим признаком
электрического тока.
2

3.

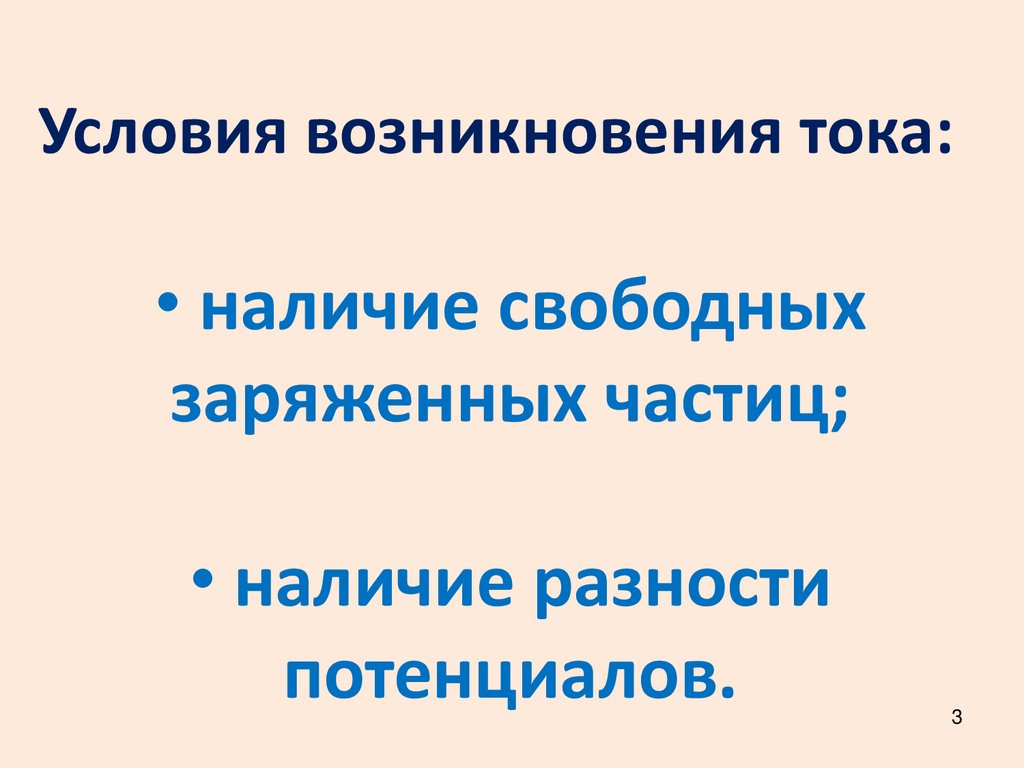

Условия возникновения тока:
• наличие свободных
заряженных частиц;
• наличие разности
потенциалов.
3

4.

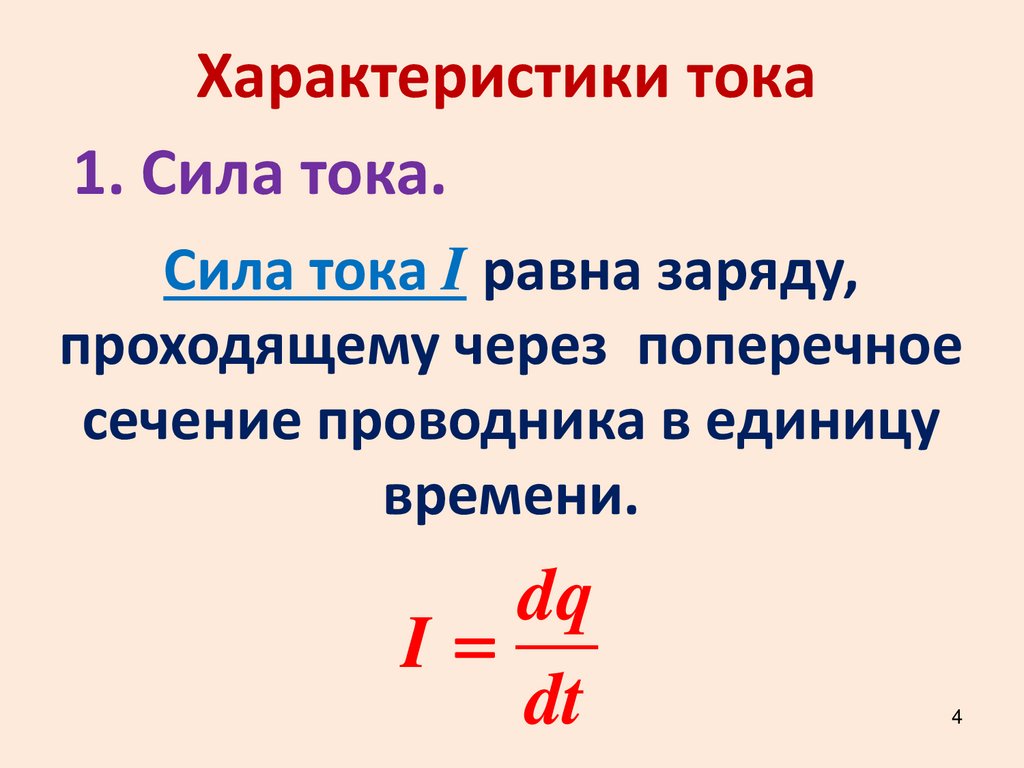

Характеристики тока
1. Сила тока.
Сила тока I равна заряду,
проходящему через поперечное
сечение проводника в единицу
времени.
dq
I=
dt
4

5.

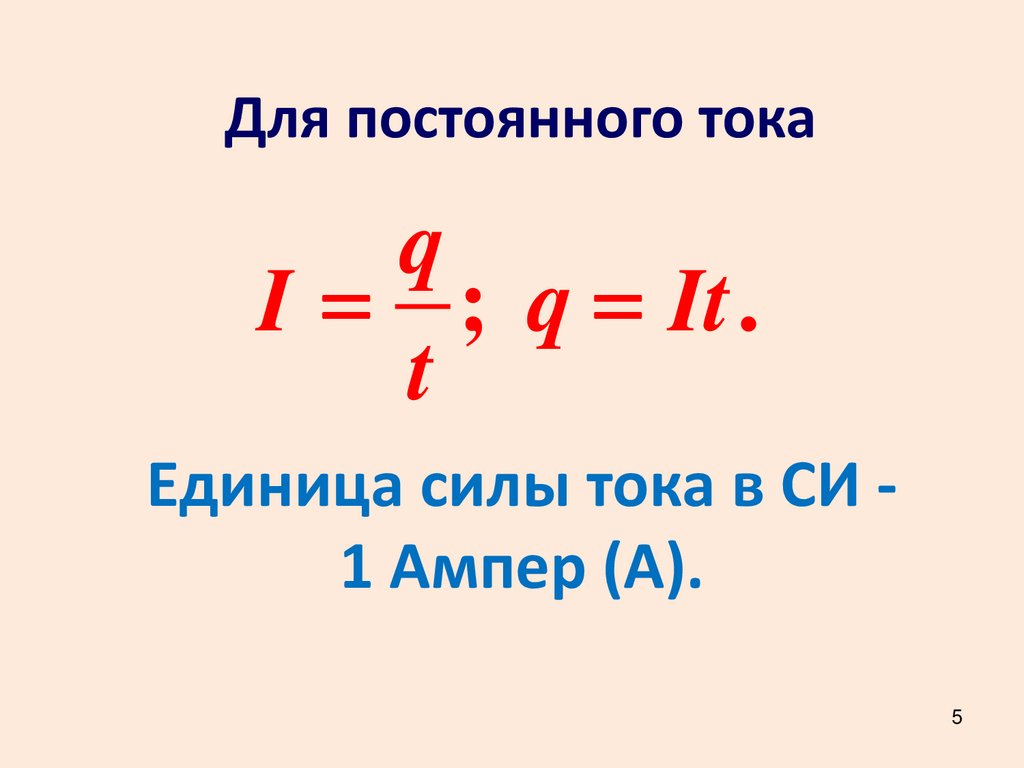

Для постоянного тока
q
I = ; q = It .
t
Единица силы тока в СИ 1 Ампер (А).
5

6.

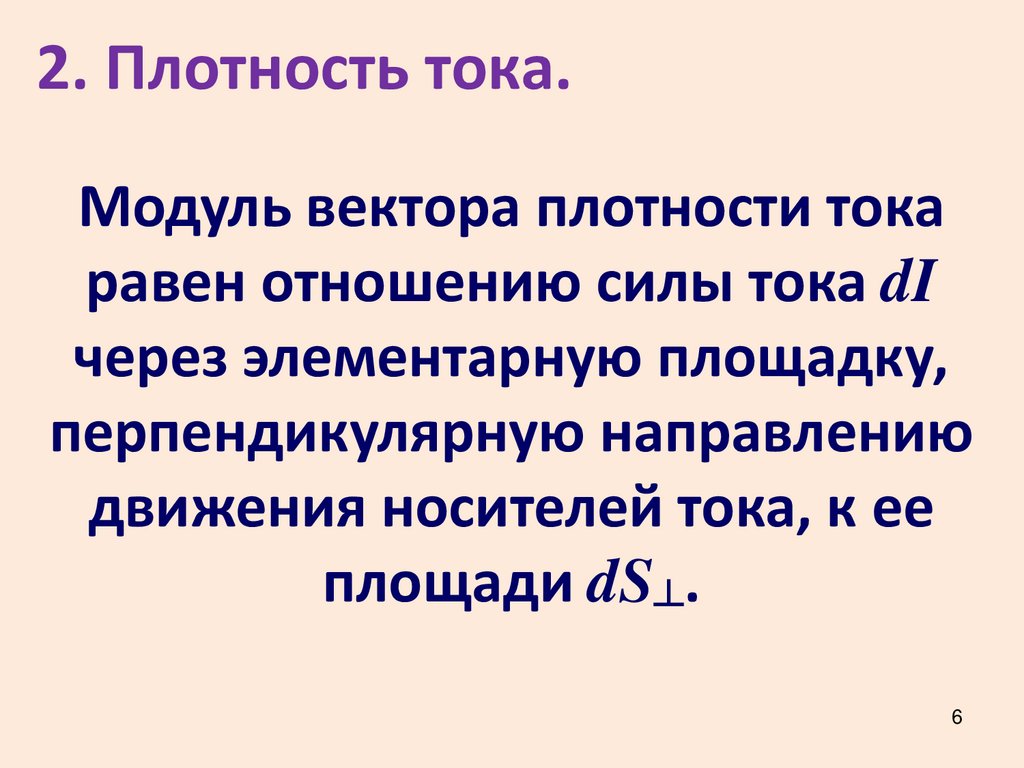

2. Плотность тока.
Модуль вектора плотности тока
равен отношению силы тока dI
через элементарную площадку,
перпендикулярную направлению
движения носителей тока, к ее
площади dS┴.
6

7.

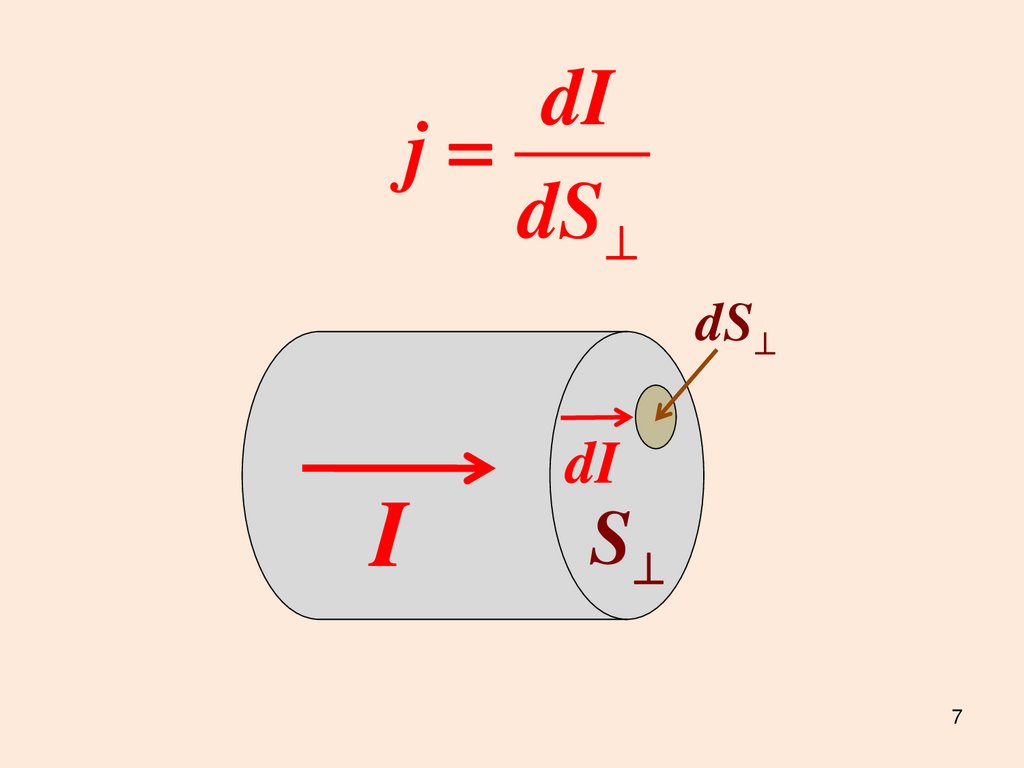

dI
j=
dS⊥
dS⊥
dI
I
S⊥
7

8.

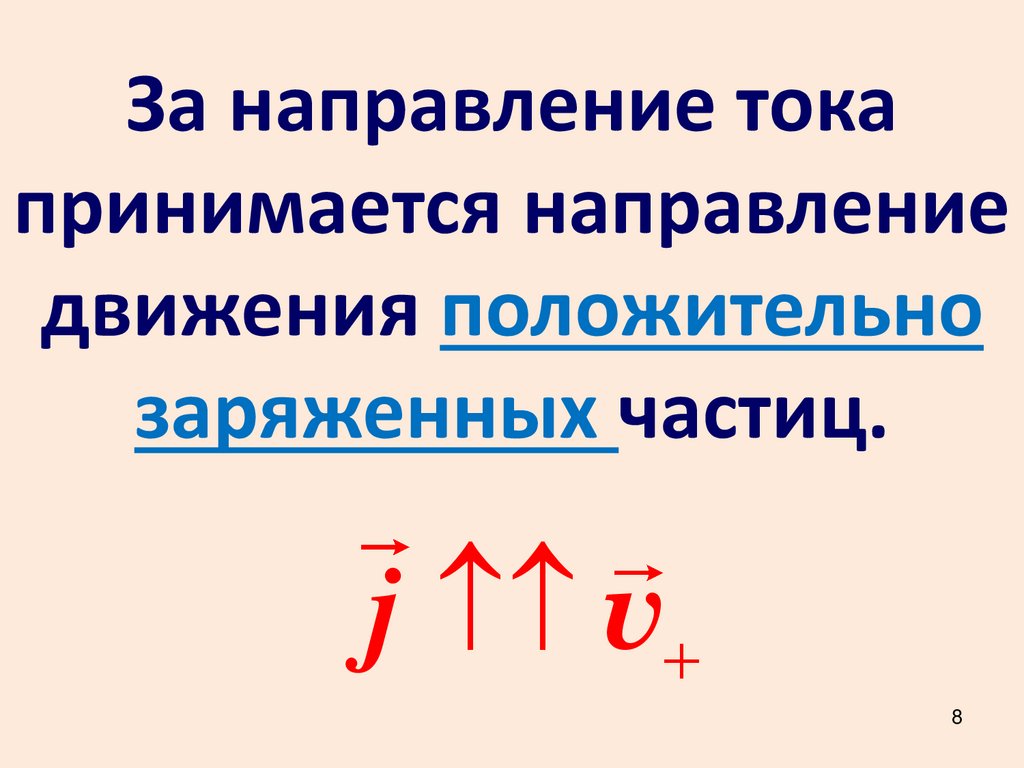

За направление тока
принимается направление
движения положительно
заряженных частиц.
j v+
8

9.

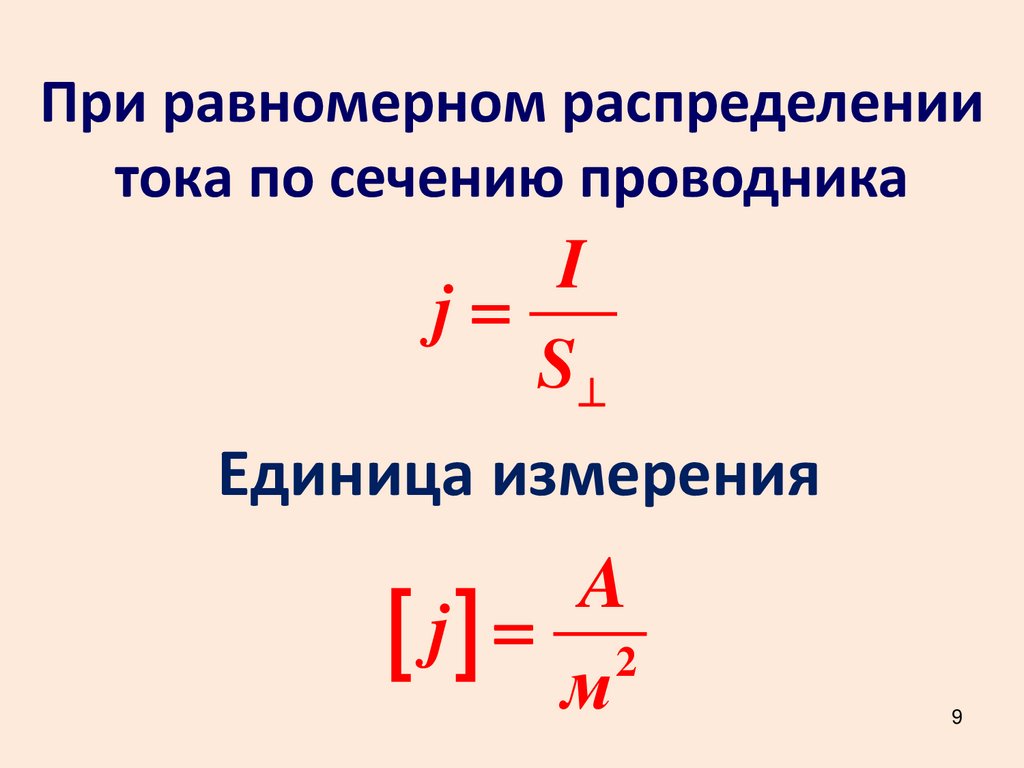

При равномерном распределении
тока по сечению проводника
I
j=
S⊥
Единица измерения
A
j = м2
9

10.

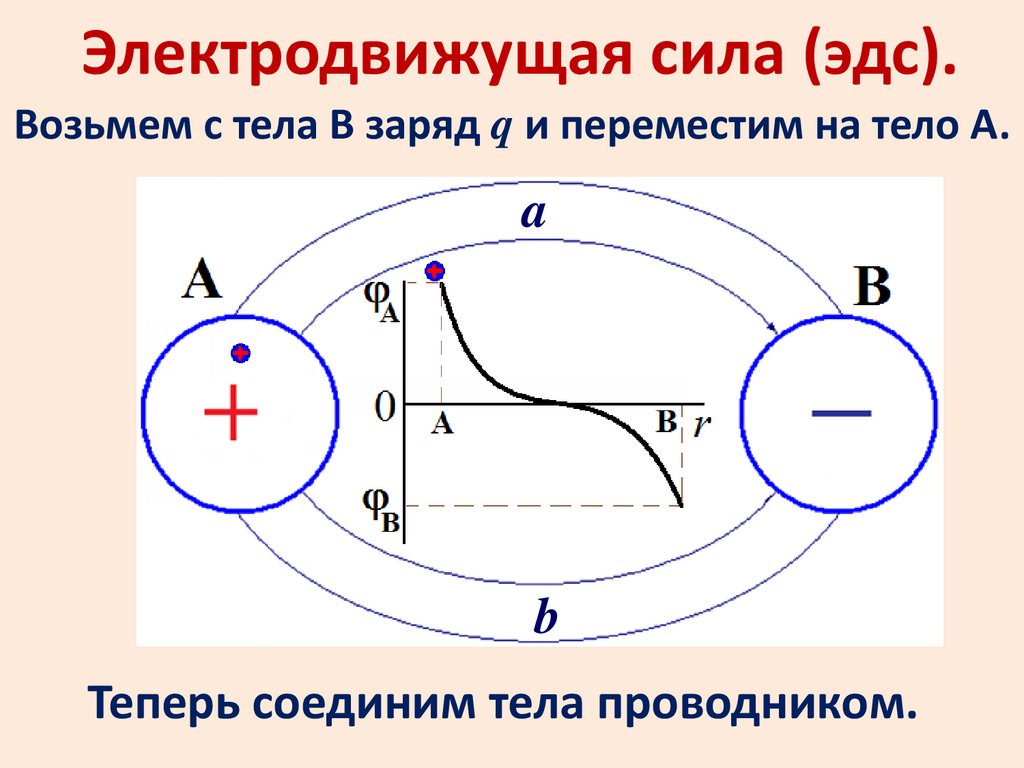

Электродвижущая сила (эдс).
Возьмем с тела В заряд q и переместим на тело А.
a
b
Теперь соединим тела проводником.

11.

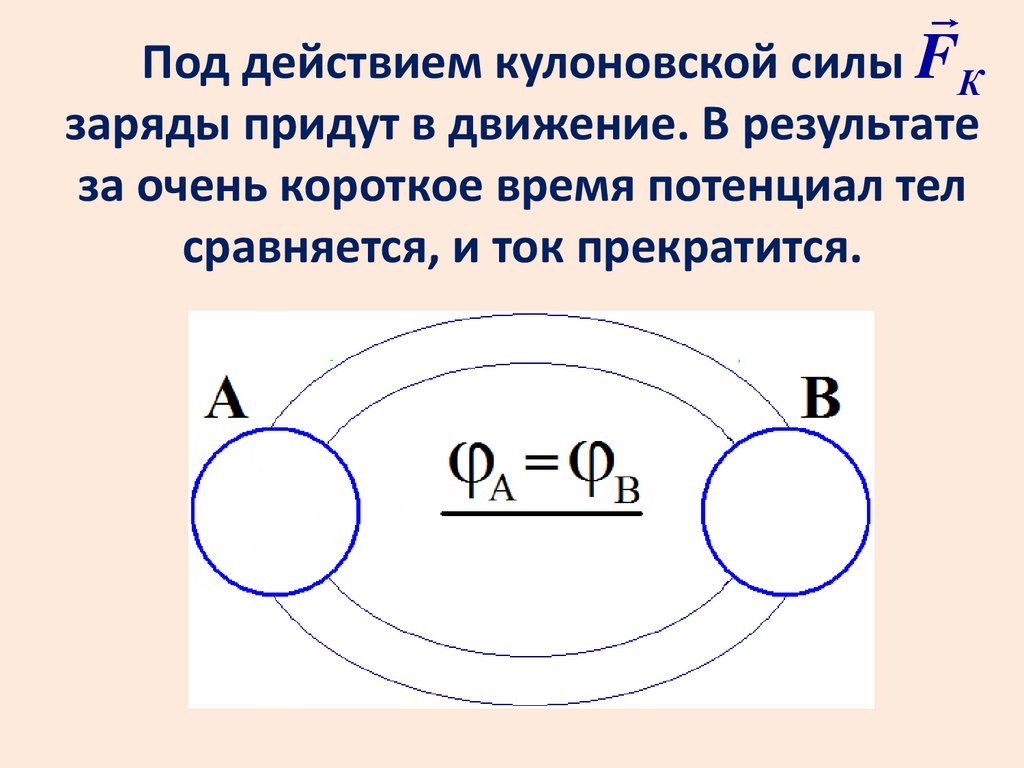

Под действием кулоновской силы FК
заряды придут в движение. В результате
за очень короткое время потенциал тел
сравняется, и ток прекратится.

12.

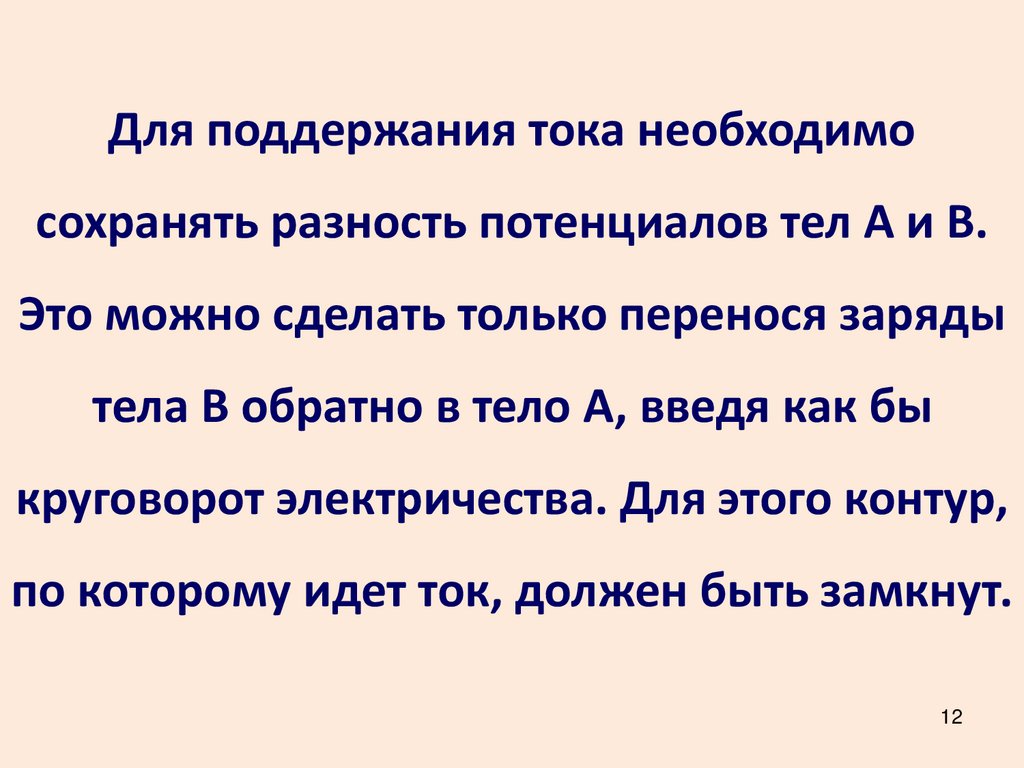

Для поддержания тока необходимо
сохранять разность потенциалов тел А и В.
Это можно сделать только перенося заряды
тела В обратно в тело А, введя как бы
круговорот электричества. Для этого контур,
по которому идет ток, должен быть замкнут.
12

13.

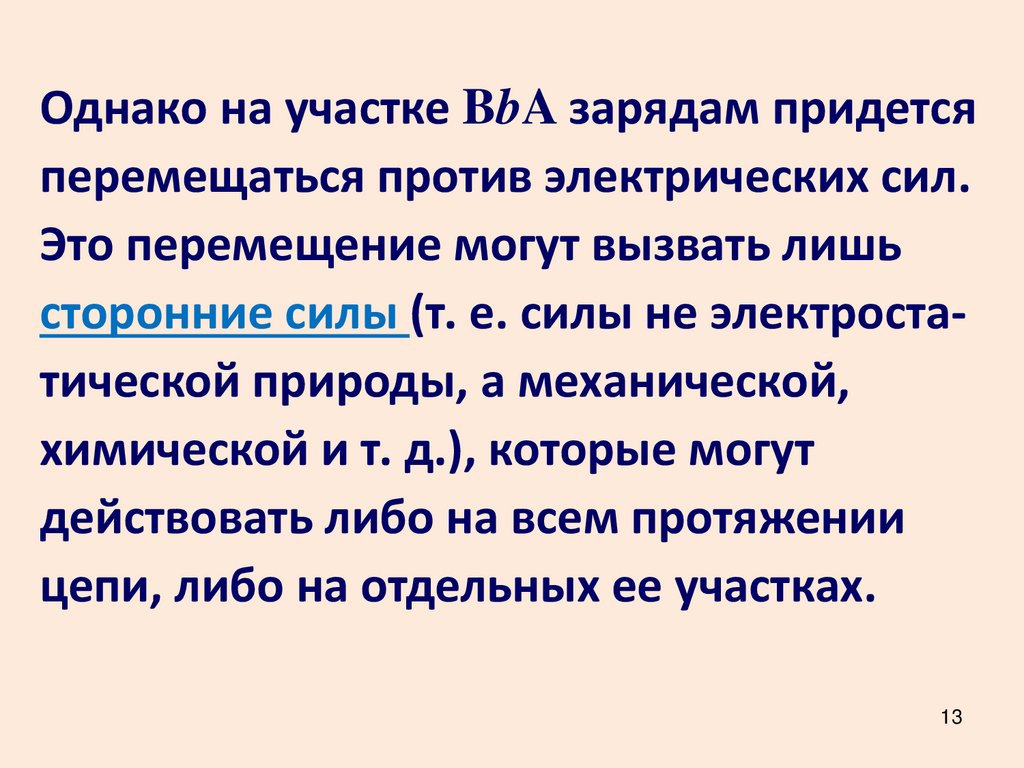

Однако на участке BbA зарядам придется
перемещаться против электрических сил.
Это перемещение могут вызвать лишь
сторонние силы (т. е. силы не электростатической природы, а механической,
химической и т. д.), которые могут
действовать либо на всем протяжении
цепи, либо на отдельных ее участках.
13

14.

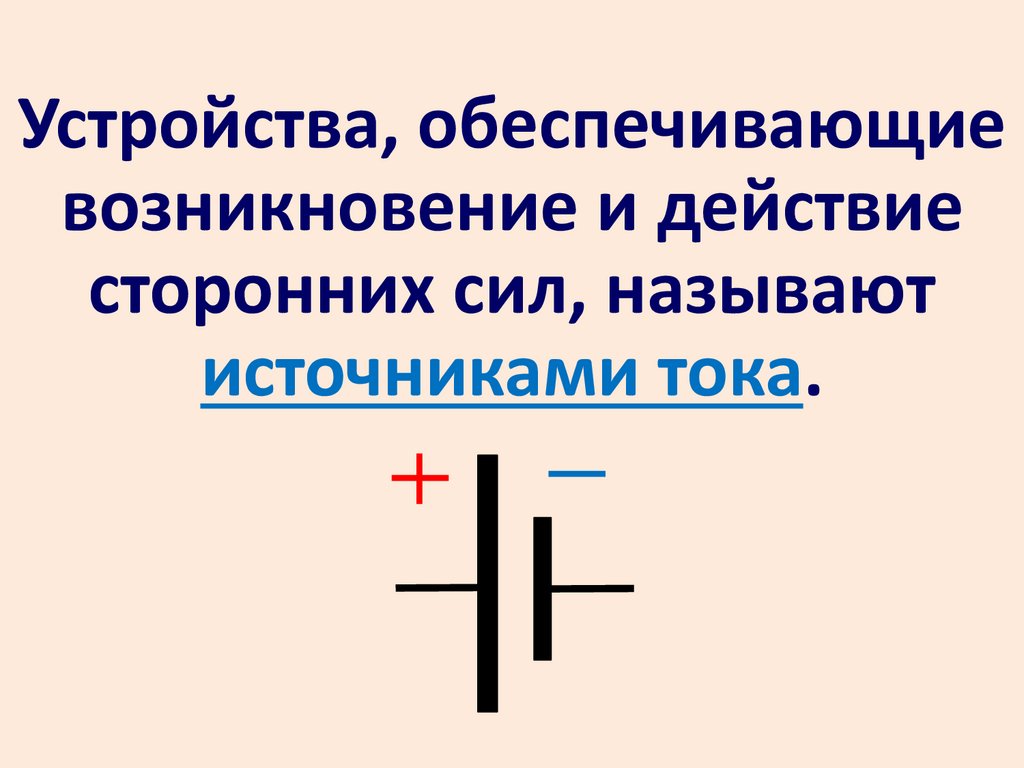

Устройства, обеспечивающие
возникновение и действие
сторонних сил, называют
источниками тока.

15.

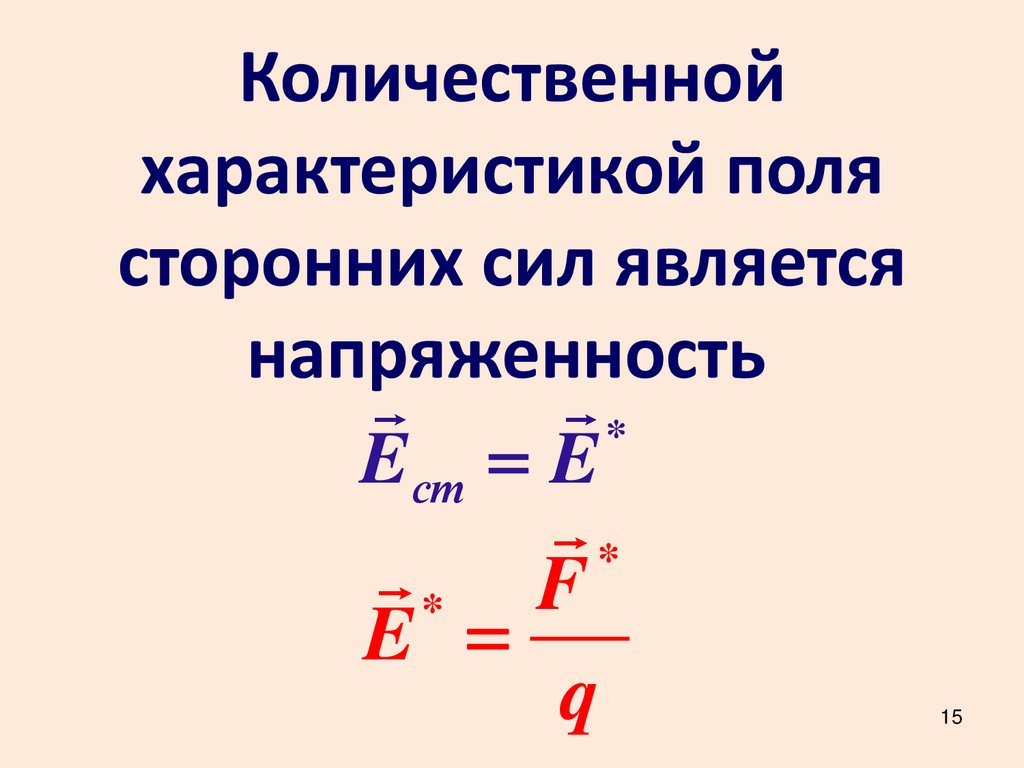

Количественной
характеристикой поля
сторонних сил является
напряженность
*
Eст = E
*
F
E =
q
*
15

16.

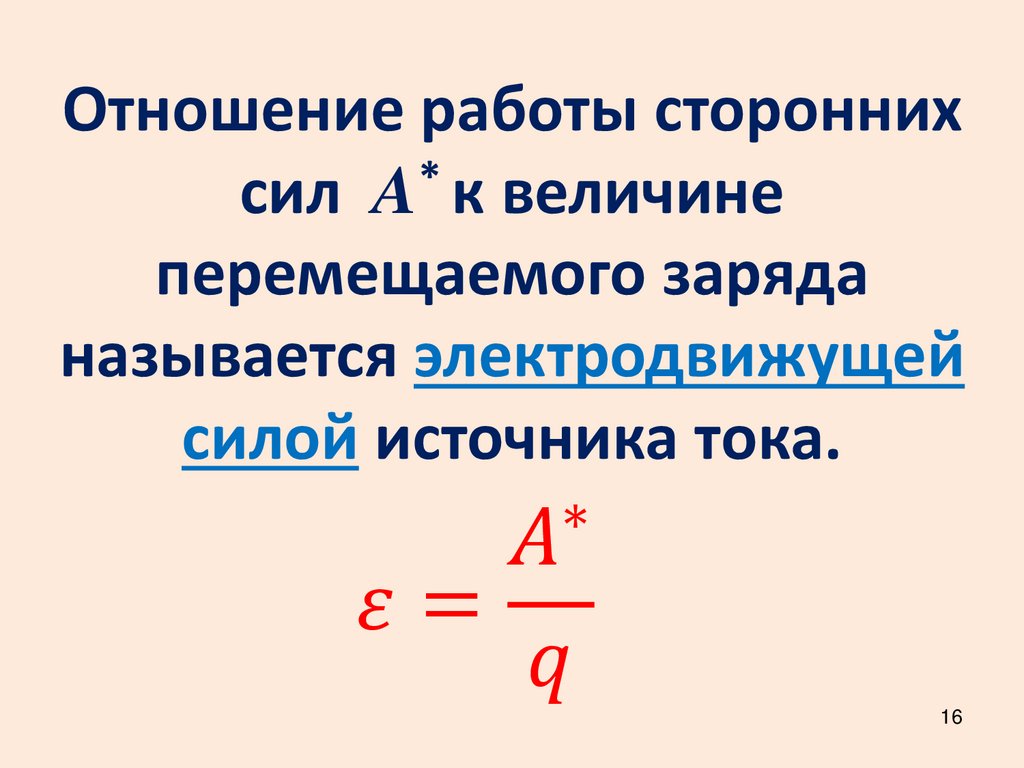

Отношение работы сторонних
*
сил A к величине
перемещаемого заряда
называется электродвижущей
силой источника тока.
∗
