Особые случаи разреза. Ребро жесткости в разрезе

1. Особые случаи разреза. Ребро жесткости в разрезе.

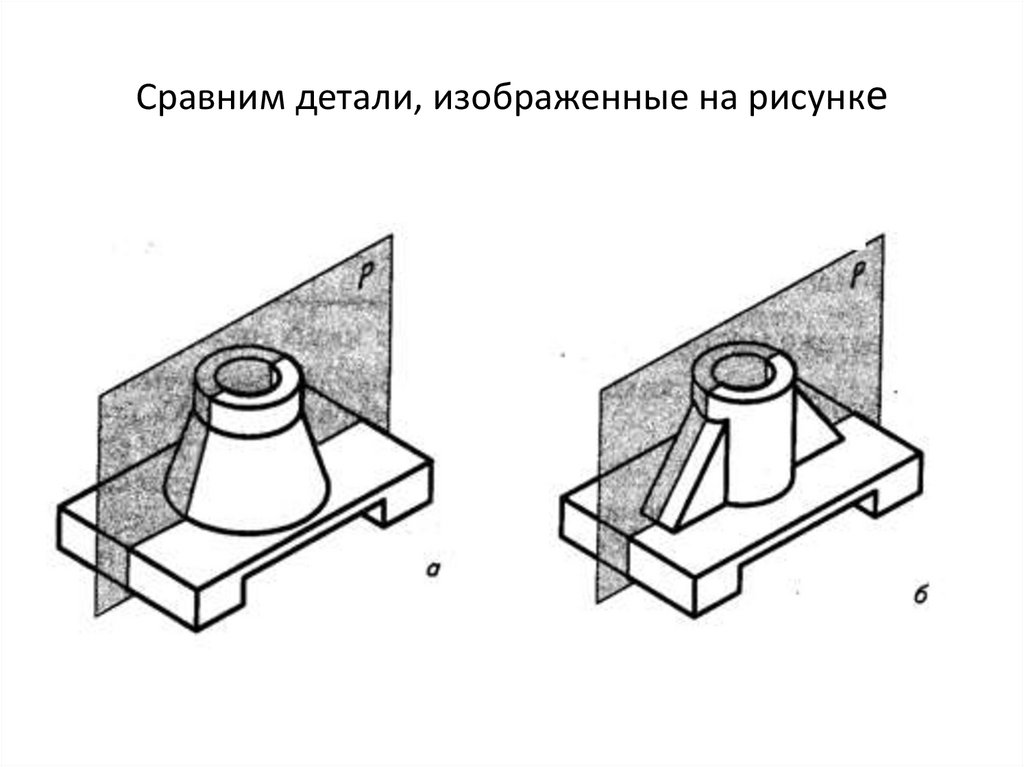

2. Сравним детали, изображенные на рисунке

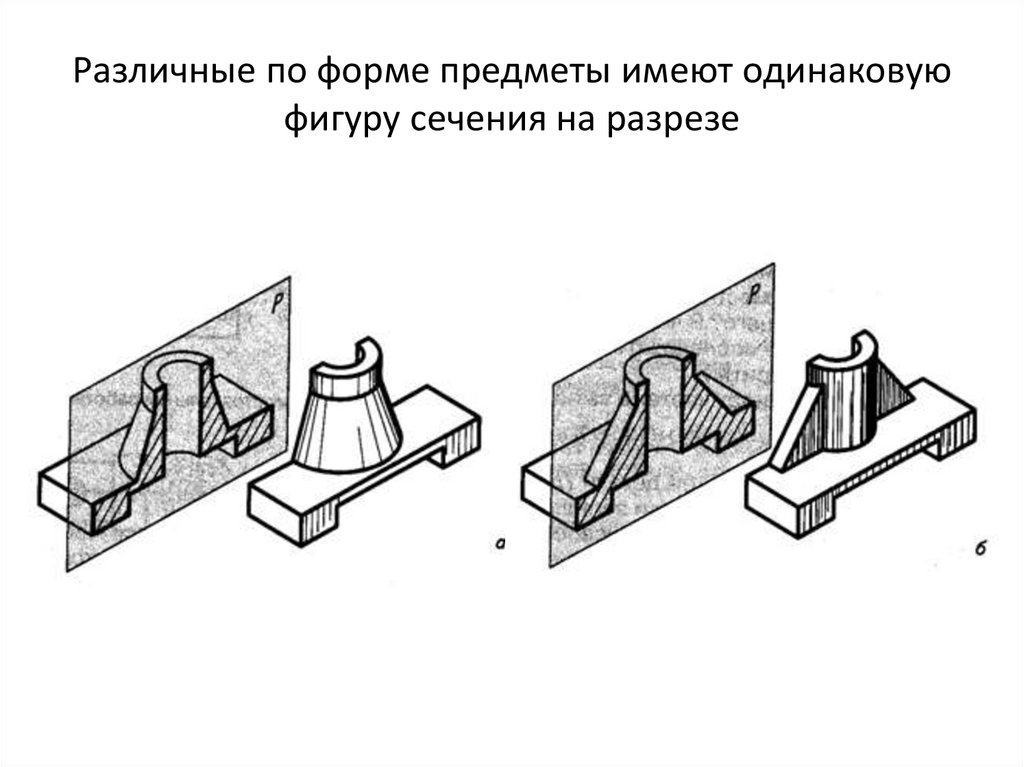

3. Различные по форме предметы имеют одинаковую фигуру сечения на разрезе

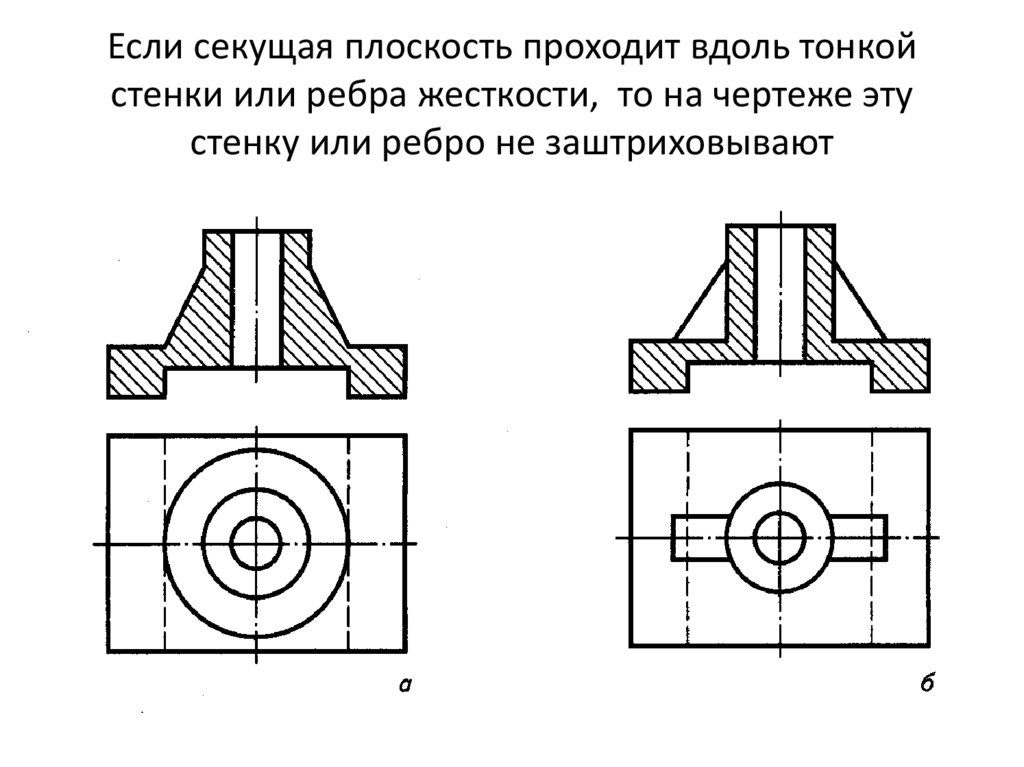

4. Если секущая плоскость проходит вдоль тонкой стенки или ребра жесткости, то на чертеже эту стенку или ребро не заштриховывают

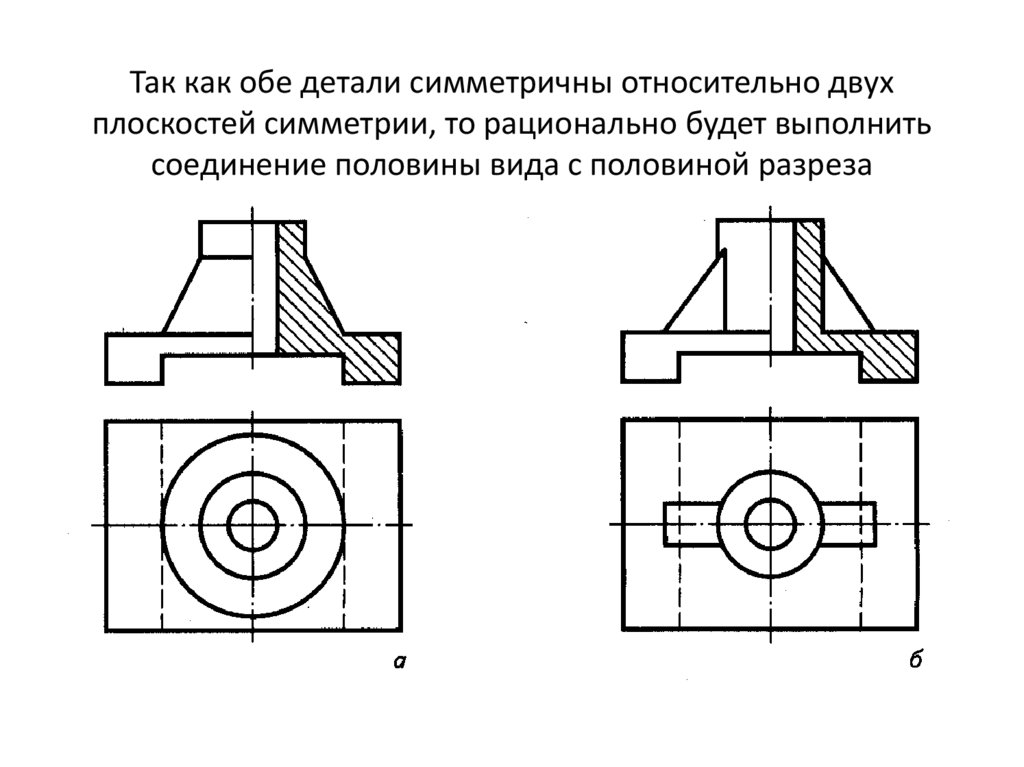

5. Так как обе детали симметричны относительно двух плоскостей симметрии, то рационально будет выполнить соединение половины вида

с половиной разреза

6.

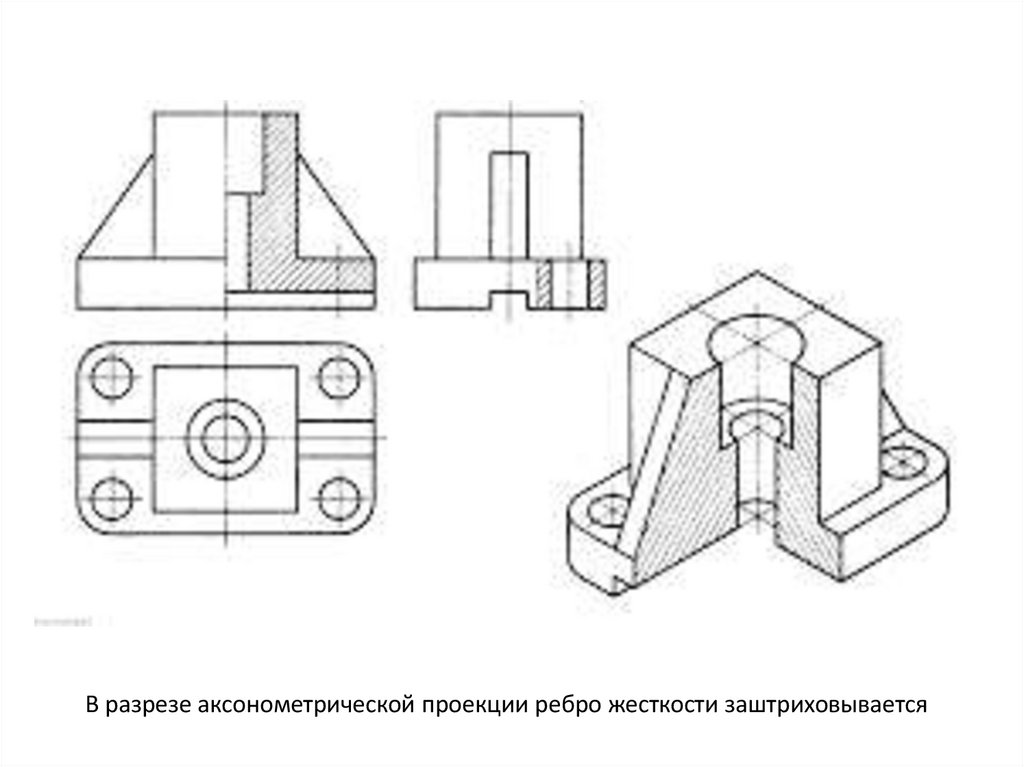

В разрезе аксонометрической проекции ребро жесткости заштриховывается

7.

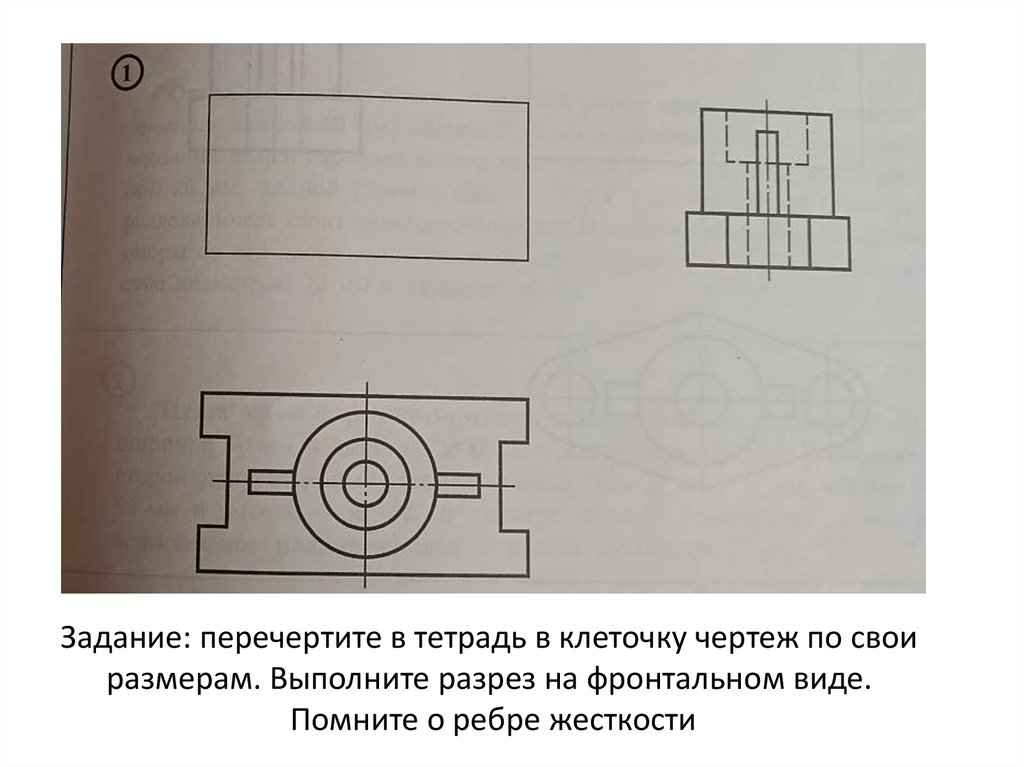

Задание: перечертите в тетрадь в клеточку чертеж по свои
размерам. Выполните разрез на фронтальном виде.
Помните о ребре жесткости
