2. Блок питания

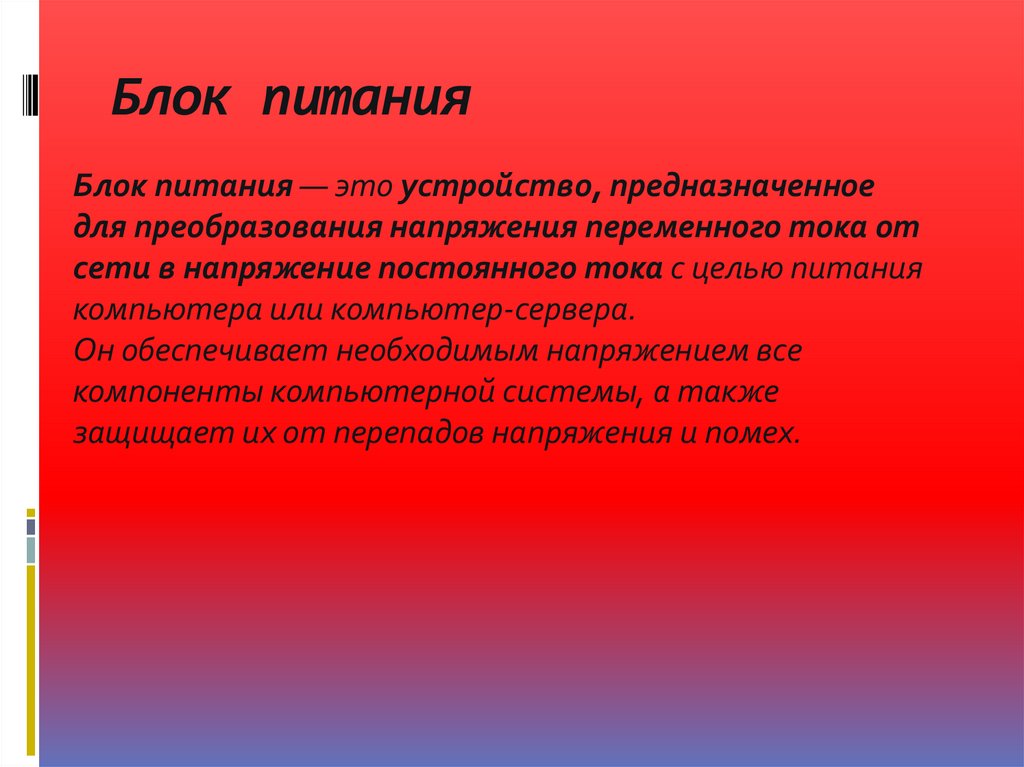

Блок питания — это устройство, предназначенное
для преобразования напряжения переменного тока от
сети в напряжение постоянного тока с целью питания
компьютера или компьютер-сервера.
Он обеспечивает необходимым напряжением все
компоненты компьютерной системы, а также
защищает их от перепадов напряжения и помех.

3. Принцип работы

ПРИНЦИП РАБОТЫ

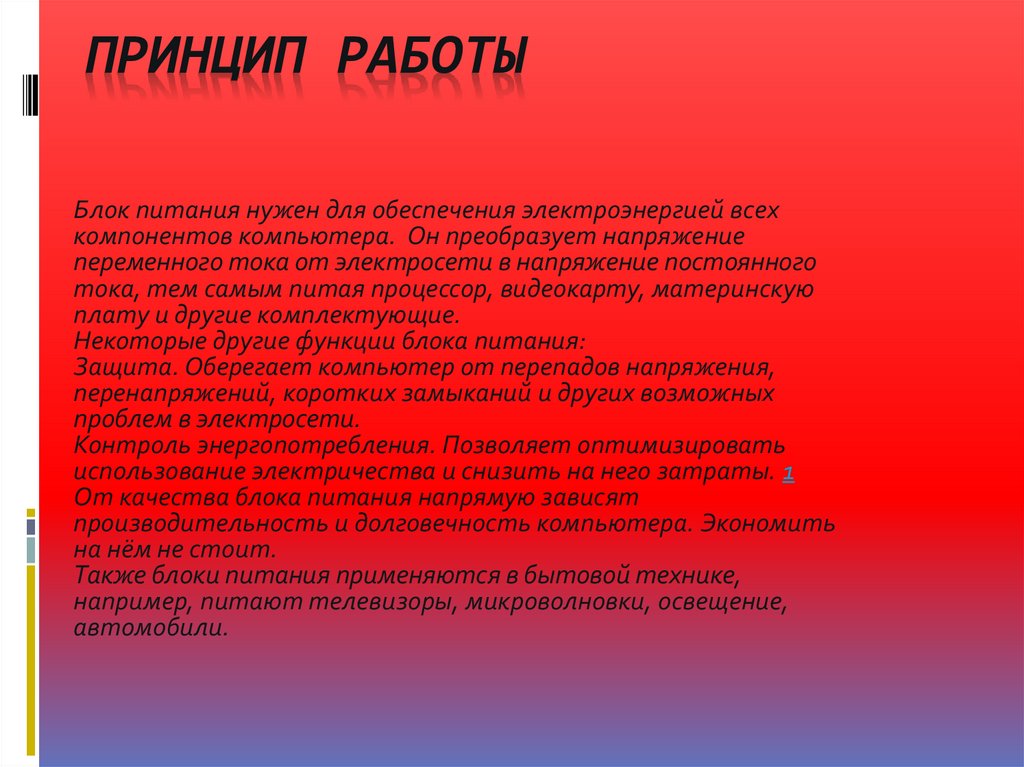

Блок питания нужен для обеспечения электроэнергией всех
компонентов компьютера. Он преобразует напряжение
переменного тока от электросети в напряжение постоянного
тока, тем самым питая процессор, видеокарту, материнскую
плату и другие комплектующие.
Некоторые другие функции блока питания:
Защита. Оберегает компьютер от перепадов напряжения,
перенапряжений, коротких замыканий и других возможных
проблем в электросети.
Контроль энергопотребления. Позволяет оптимизировать
использование электричества и снизить на него затраты. 1
От качества блока питания напрямую зависят
производительность и долговечность компьютера. Экономить
на нём не стоит.
Также блоки питания применяются в бытовой технике,
например, питают телевизоры, микроволновки, освещение,
автомобили.

4. Виды

ВИДЫ

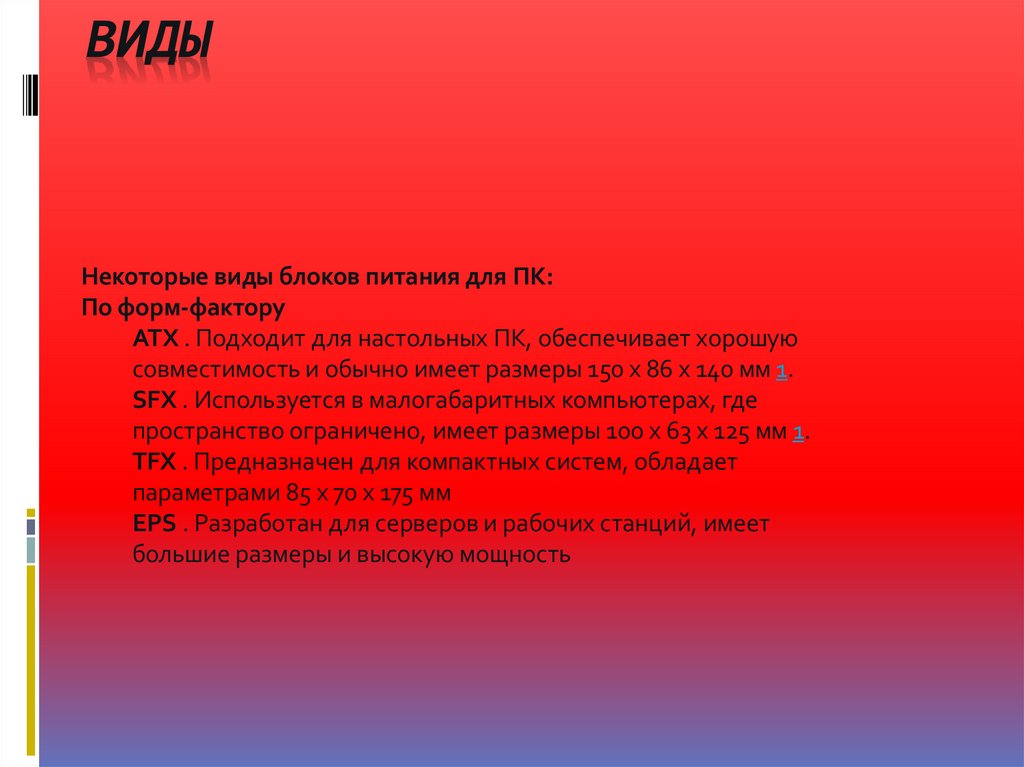

Некоторые виды блоков питания для ПК:
По форм-фактору
ATX . Подходит для настольных ПК, обеспечивает хорошую
совместимость и обычно имеет размеры 150 x 86 x 140 мм 1.
SFX . Используется в малогабаритных компьютерах, где
пространство ограничено, имеет размеры 100 x 63 x 125 мм 1.
TFX . Предназначен для компактных систем, обладает
параметрами 85 x 70 x 175 мм
EPS . Разработан для серверов и рабочих станций, имеет
большие размеры и высокую мощность

5.

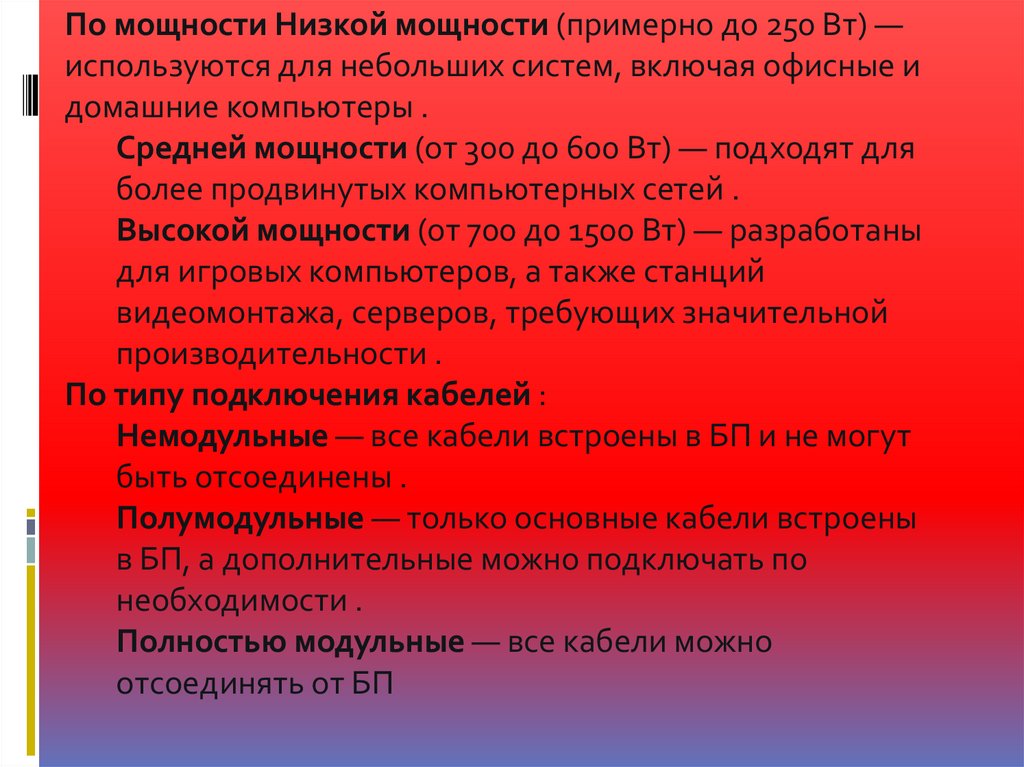

По мощности Низкой мощности (примерно до 250 Вт) —
используются для небольших систем, включая офисные и
домашние компьютеры .
Средней мощности (от 300 до 600 Вт) — подходят для
более продвинутых компьютерных сетей .
Высокой мощности (от 700 до 1500 Вт) — разработаны
для игровых компьютеров, а также станций
видеомонтажа, серверов, требующих значительной
производительности .
По типу подключения кабелей :
Немодульные — все кабели встроены в БП и не могут
быть отсоединены .
Полумодульные — только основные кабели встроены
в БП, а дополнительные можно подключать по
необходимости .
Полностью модульные — все кабели можно
отсоединять от БП

6. По назначению : Импульсные . Отличаются компактным размером и высокой энергоэффективностью . Трансформаторные . Имеют больший

ПО НАЗНАЧЕНИЮ :
ИМПУЛЬСНЫЕ . ОТЛИЧАЮТСЯ КОМПАКТНЫМ
РАЗМЕРОМ И ВЫСОКОЙ
ЭНЕРГОЭФФЕКТИВНОСТЬЮ .
ТРАНСФОРМАТОРНЫЕ . ИМЕЮТ БОЛЬШИЙ
РАЗМЕР И ПРИМЕНЯЮТСЯ В ОСНОВНОМ В
СТАРЫХ ИЛИ СПЕЦИАЛИЗИРОВАННЫХ
КОМПЬЮТЕРНЫХ СИСТЕМАХ .

7. Типы

ТИПЫ

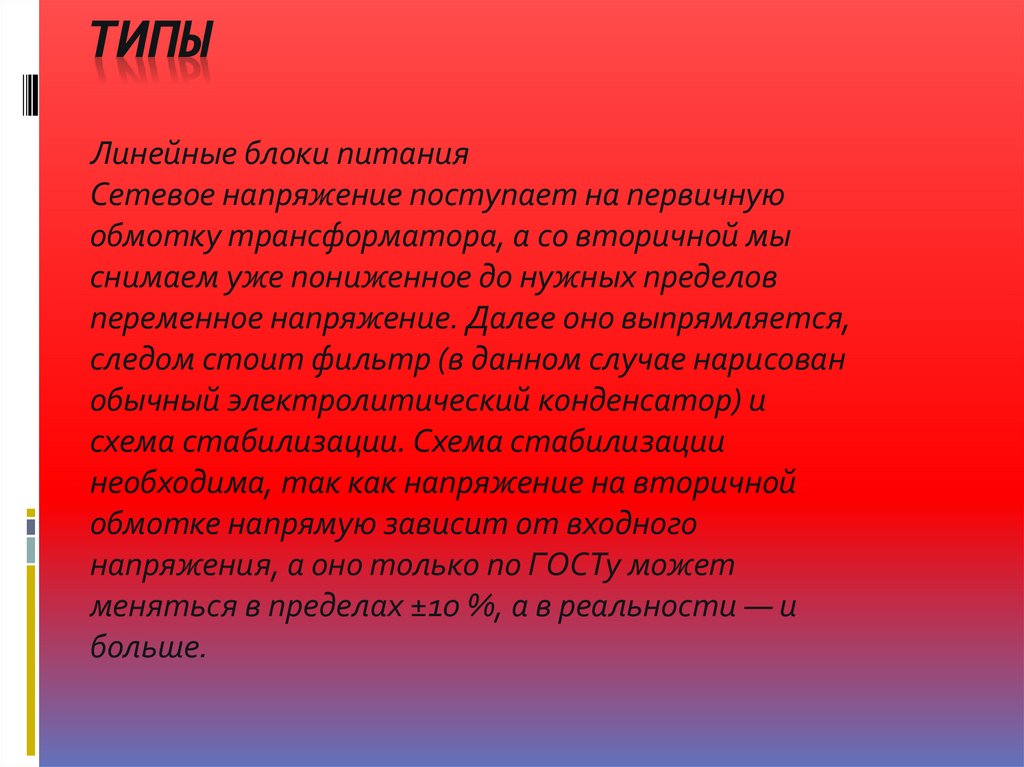

Линейные блоки питания
Сетевое напряжение поступает на первичную
обмотку трансформатора, а со вторичной мы
снимаем уже пониженное до нужных пределов
переменное напряжение. Далее оно выпрямляется,
следом стоит фильтр (в данном случае нарисован
обычный электролитический конденсатор) и
схема стабилизации. Схема стабилизации
необходима, так как напряжение на вторичной
обмотке напрямую зависит от входного
напряжения, а оно только по ГОСТу может
меняться в пределах ±10 %, а в реальности — и
больше.

8. Импульсные блоки питания Далее в тексте сократим название «импульсный источник питания» до ИИП. Такие блоки питания более

ИМПУЛЬСНЫЕ БЛОКИ ПИТАНИЯ
ДАЛЕЕ В ТЕКСТЕ СОКРАТИМ НАЗВАНИЕ «ИМПУЛЬСНЫЙ
ИСТОЧНИК ПИТАНИЯ» ДО ИИП. ТАКИЕ БЛОКИ ПИТАНИЯ
БОЛЕЕ СЛОЖНЫ, НО ГОРАЗДО БОЛЕЕ КОМПАКТНЫ. ДЛЯ
ПРИМЕРА НА ФОТО НИЖЕ ПОКАЗАНА ПАРА
ТРАНСФОРМАТОРОВ.
СЛЕВА — ОТЕЧЕСТВЕННЫЙ СЕТЕВОЙ С НОМИНАЛЬНОЙ
МОЩНОСТЬЮ 17 ВТ, СПРАВА — ВЫПАЯННЫЙ ИЗ
КОМПЬЮТЕРНОГО БП МОЩНОСТЬЮ 450 ВТ. КСТАТИ,
ОТЕЧЕСТВЕННЫЙ ЕЩЕ И ВЕСИТ РАЗ В 5 БОЛЬШЕ.
В ИИП СЕТЕВОЕ НАПРЯЖЕНИЕ СНАЧАЛА ВЫПРЯМЛЯЕТСЯ И
СГЛАЖИВАЕТСЯ ФИЛЬТРОМ, А ПОТОМ ОПЯТЬ
ПРЕОБРАЗУЕТСЯ В ПЕРЕМЕННОЕ, НО УЖЕ ГОРАЗДО БОЛЕЕ
ВЫСОКОЙ ЧАСТОТЫ (НЕСКОЛЬКО ДЕСЯТКОВ КИЛОГЕРЦ). А
ЗАТЕМ ОНО ПОНИЖАЕТСЯ ТРАНСФОРМАТОРОМ.

9. Фильтр

ФИЛЬТР

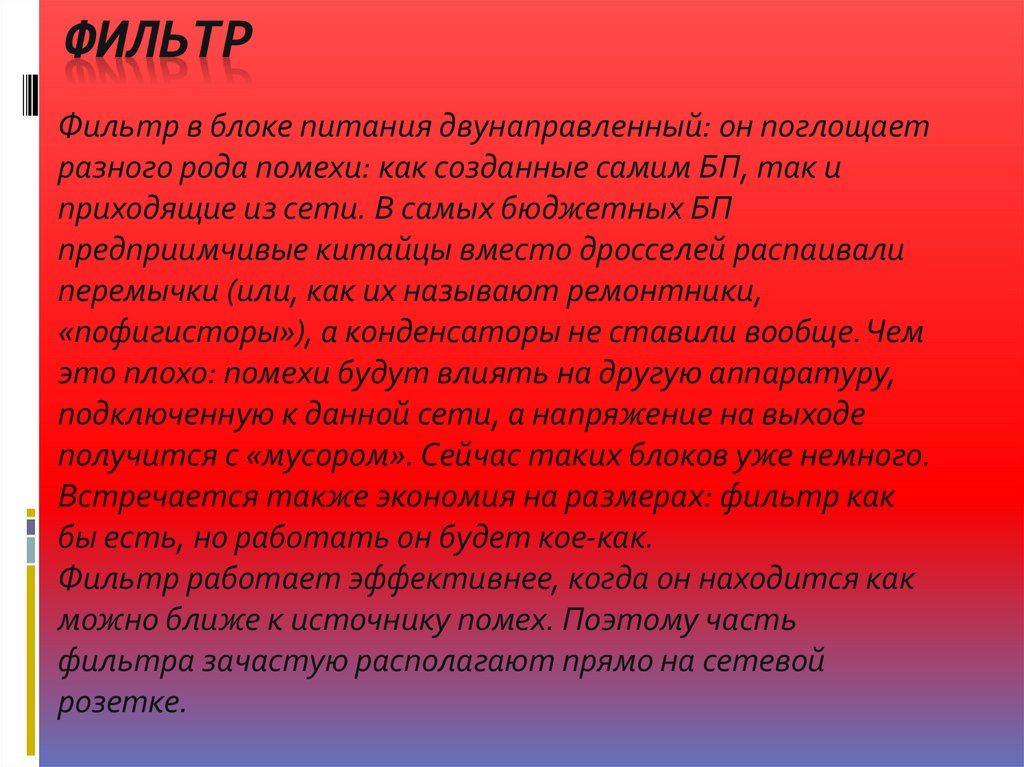

Фильтр в блоке питания двунаправленный: он поглощает
разного рода помехи: как созданные самим БП, так и
приходящие из сети. В самых бюджетных БП
предприимчивые китайцы вместо дросселей распаивали
перемычки (или, как их называют ремонтники,
«пофигисторы»), а конденсаторы не ставили вообще. Чем
это плохо: помехи будут влиять на другую аппаратуру,
подключенную к данной сети, а напряжение на выходе
получится с «мусором». Сейчас таких блоков уже немного.
Встречается также экономия на размерах: фильтр как
бы есть, но работать он будет кое-как.
Фильтр работает эффективнее, когда он находится как
можно ближе к источнику помех. Поэтому часть
фильтра зачастую располагают прямо на сетевой
розетке.
