1. ЭЛЕКТРИЧЕСКИЕ АППАРАТЫ

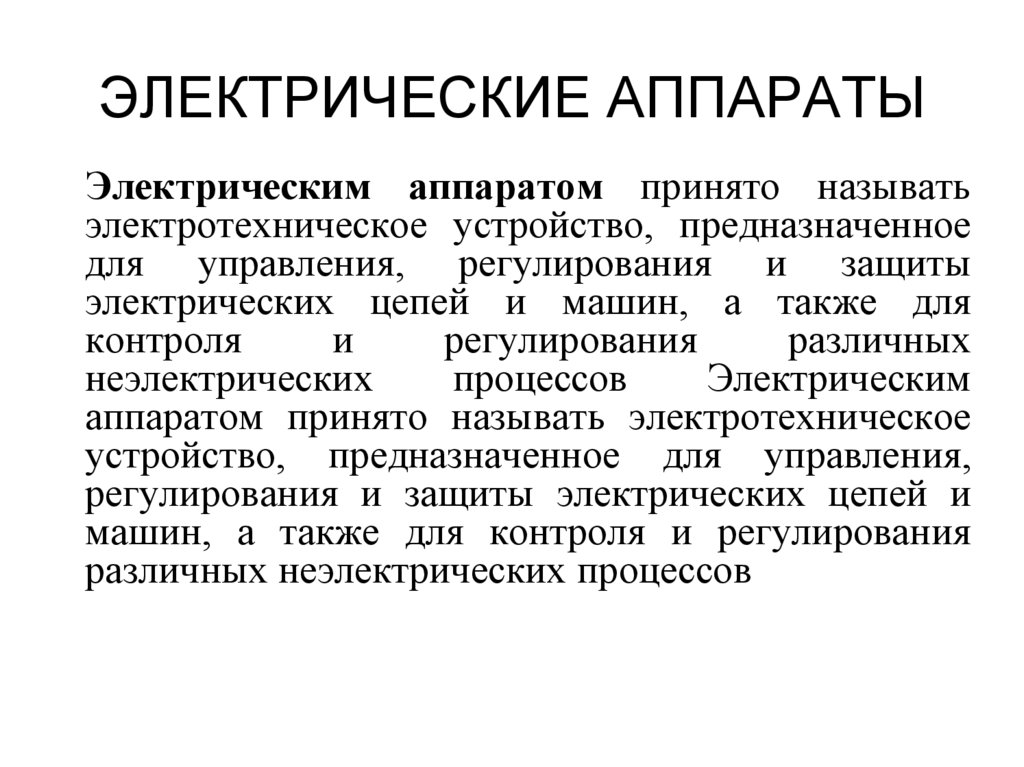

Электрическим аппаратом принято называть
электротехническое устройство, предназначенное
для управления, регулирования и защиты
электрических цепей и машин, а также для
контроля
и
регулирования
различных
неэлектрических
процессов
Электрическим
аппаратом принято называть электротехническое
устройство, предназначенное для управления,
регулирования и защиты электрических цепей и
машин, а также для контроля и регулирования
различных неэлектрических процессов

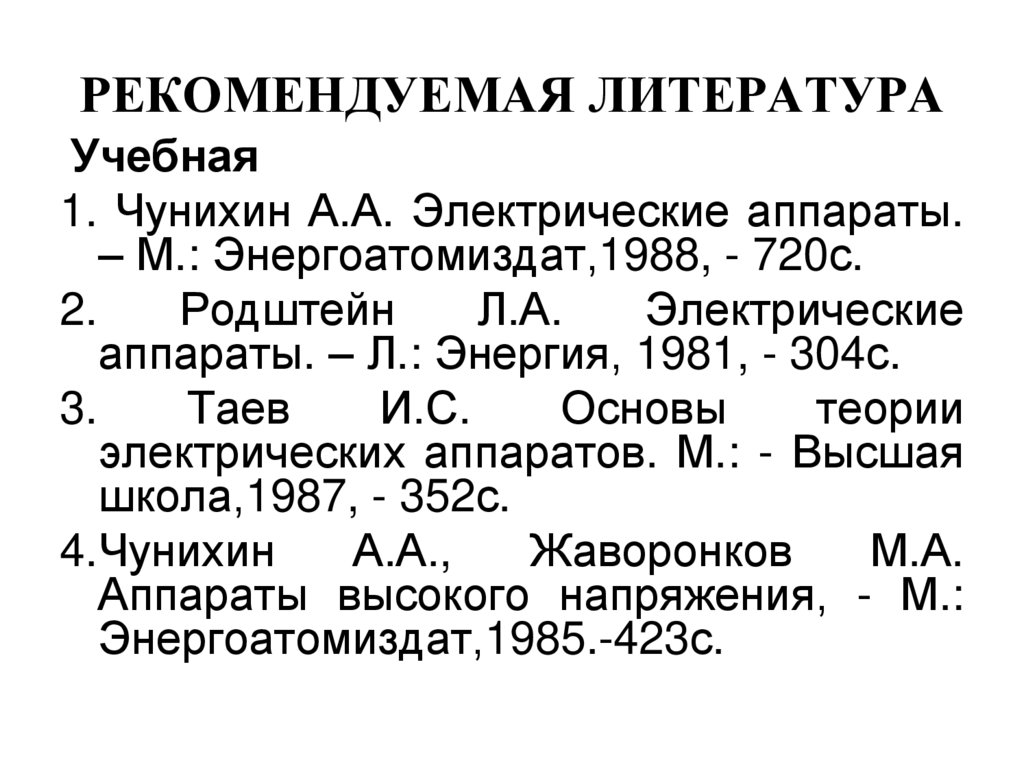

2. РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА

Учебная
1. Чунихин А.А. Электрические аппараты.
– М.: Энергоатомиздат,1988, - 720с.
2.
Родштейн
Л.А.
Электрические
аппараты. – Л.: Энергия, 1981, - 304с.
3.
Таев
И.С.
Основы
теории
электрических аппаратов. М.: - Высшая
школа,1987, - 352с.
4.Чунихин
А.А.,
Жаворонков
М.А.
Аппараты высокого напряжения, - М.:
Энергоатомиздат,1985.-423с.

3.

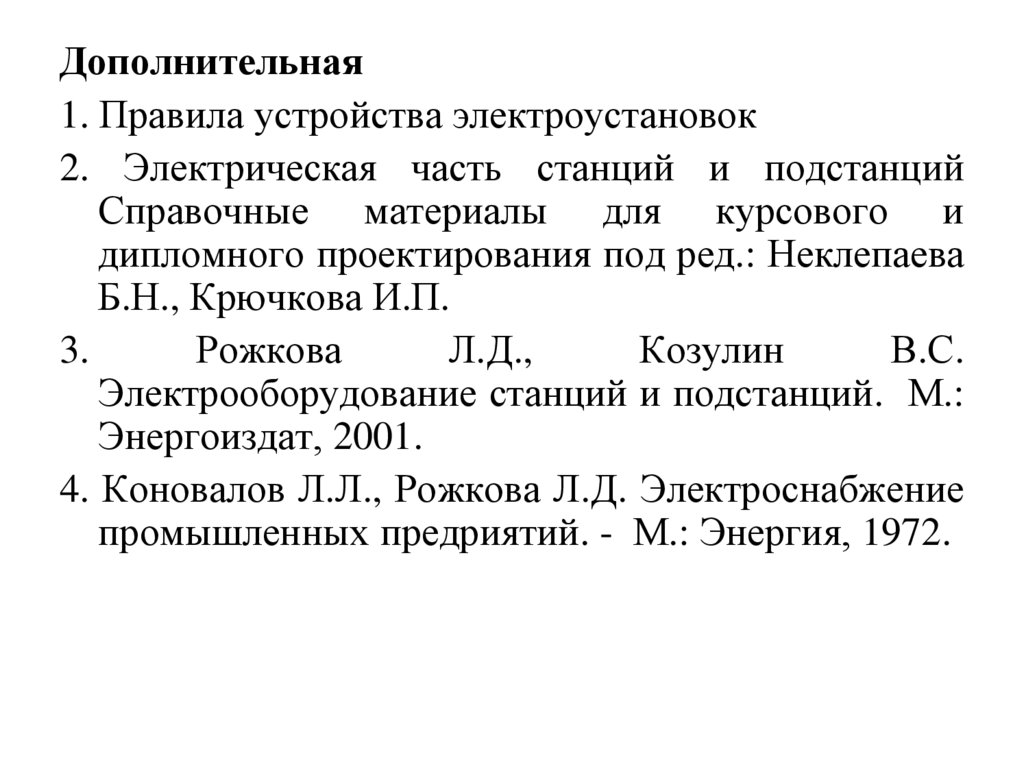

Дополнительная
1. Правила устройства электроустановок
2. Электрическая часть станций и подстанций
Справочные материалы для курсового и
дипломного проектирования под ред.: Неклепаева
Б.Н., Крючкова И.П.
3.
Рожкова
Л.Д.,
Козулин
В.С.
Электрооборудование станций и подстанций. М.:
Энергоиздат, 2001.
4. Коновалов Л.Л., Рожкова Л.Д. Электроснабжение
промышленных предриятий. - М.: Энергия, 1972.

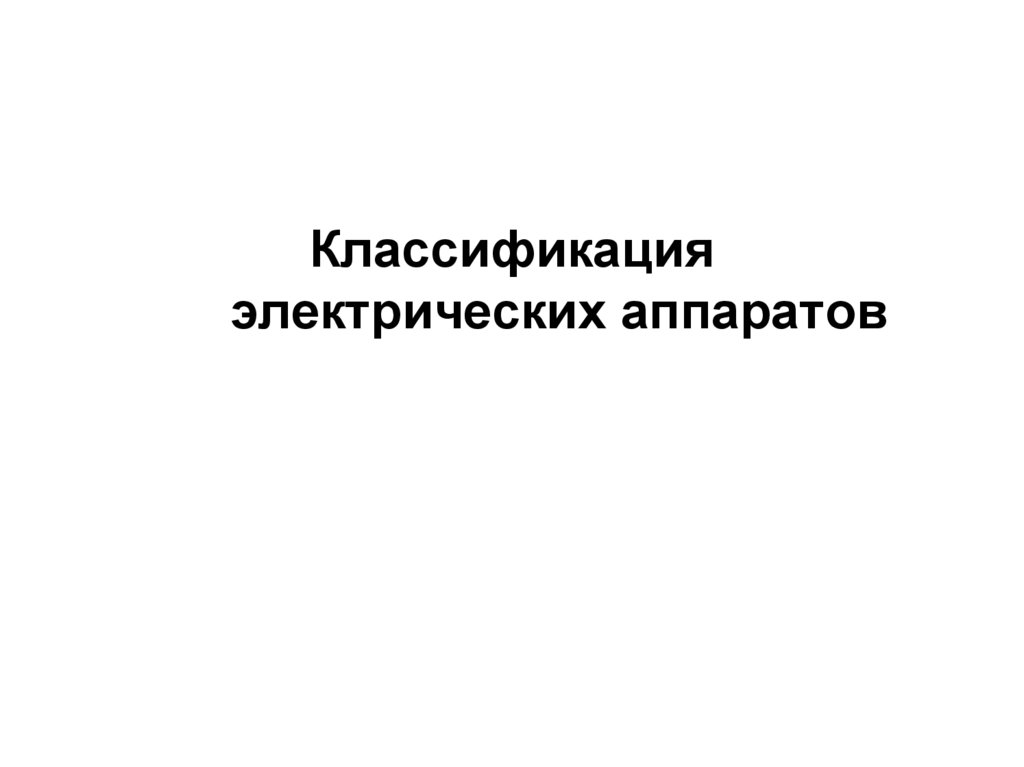

4. Классификация электрических аппаратов

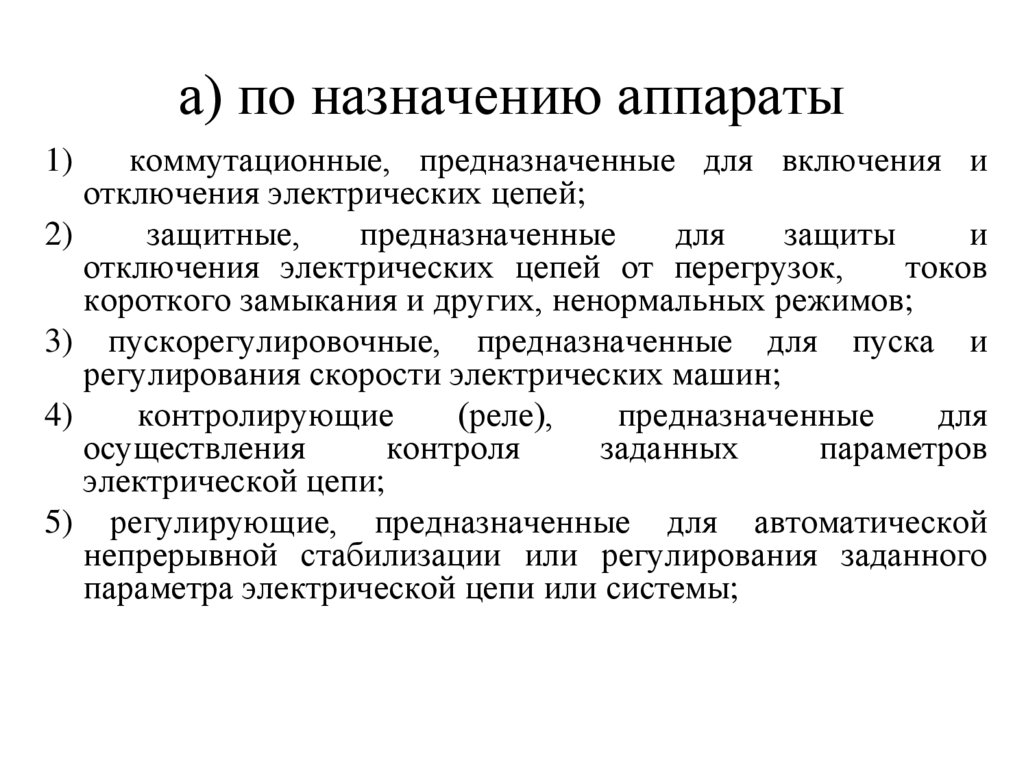

5. а) по назначению аппараты

коммутационные, предназначенные для включения и
отключения электрических цепей;
2)
защитные,
предназначенные
для
защиты
и
отключения электрических цепей от перегрузок,
токов
короткого замыкания и других, ненормальных режимов;
3) пускорегулировочные, предназначенные для пуска и
регулирования скорости электрических машин;
4)
контролирующие
(реле),
предназначенные
для
осуществления
контроля
заданных
параметров
электрической цепи;
5) регулирующие, предназначенные для автоматической
непрерывной стабилизации или регулирования заданного
параметра электрической цепи или системы;
1)

6.

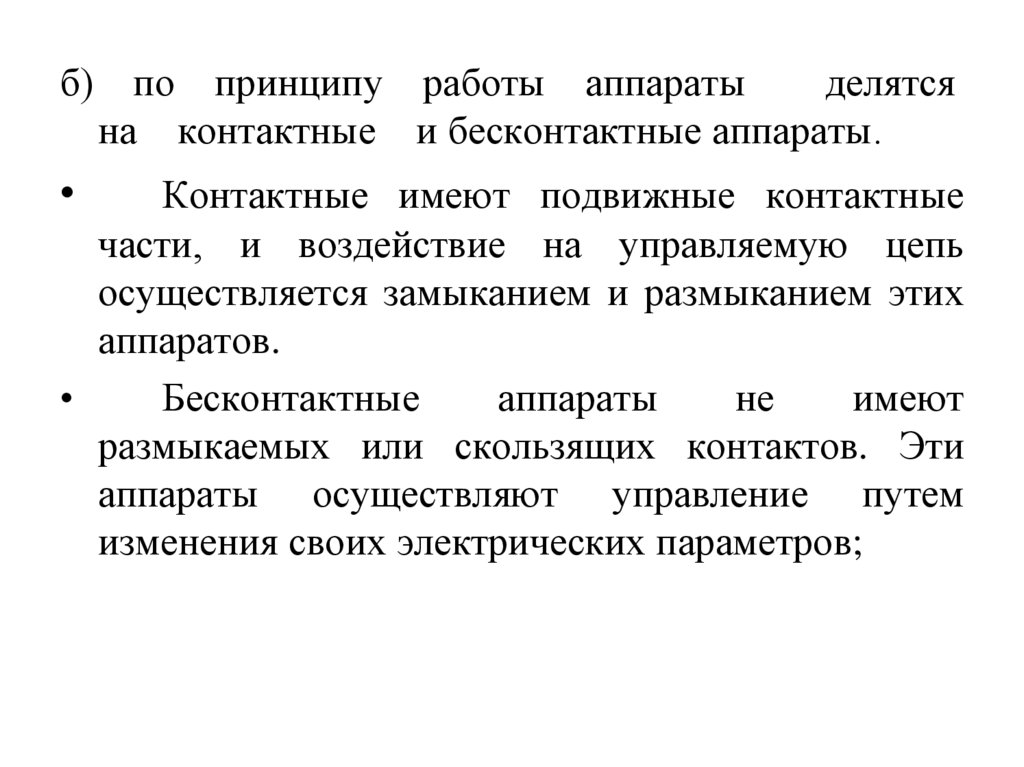

б)
по принципу работы аппараты
делятся
на контактные и бесконтактные аппараты.
Контактные имеют подвижные контактные
части, и воздействие на управляемую цепь
осуществляется замыканием и размыканием этих
аппаратов.
Бесконтактные
аппараты
не
имеют
размыкаемых или скользящих контактов. Эти
аппараты осуществляют управление путем
изменения своих электрических параметров;

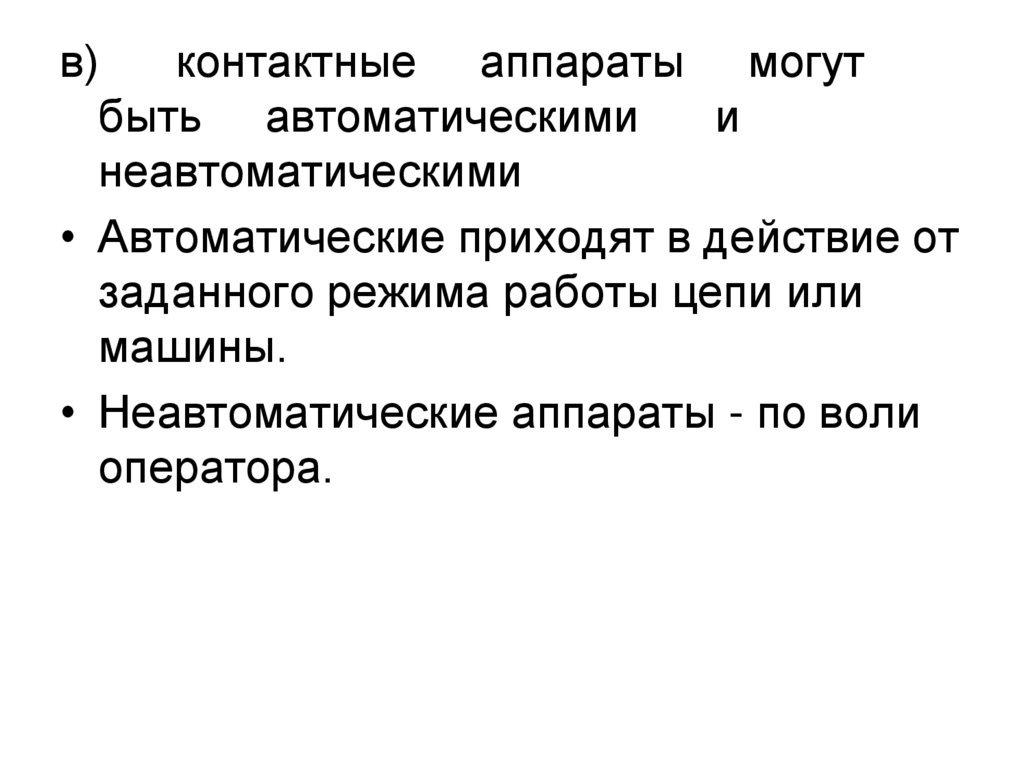

7.

в)
контактные аппараты могут
быть автоматическими
и
неавтоматическими
• Автоматические приходят в действие от
заданного режима работы цепи или
машины.
• Неавтоматические аппараты - по воли
оператора.

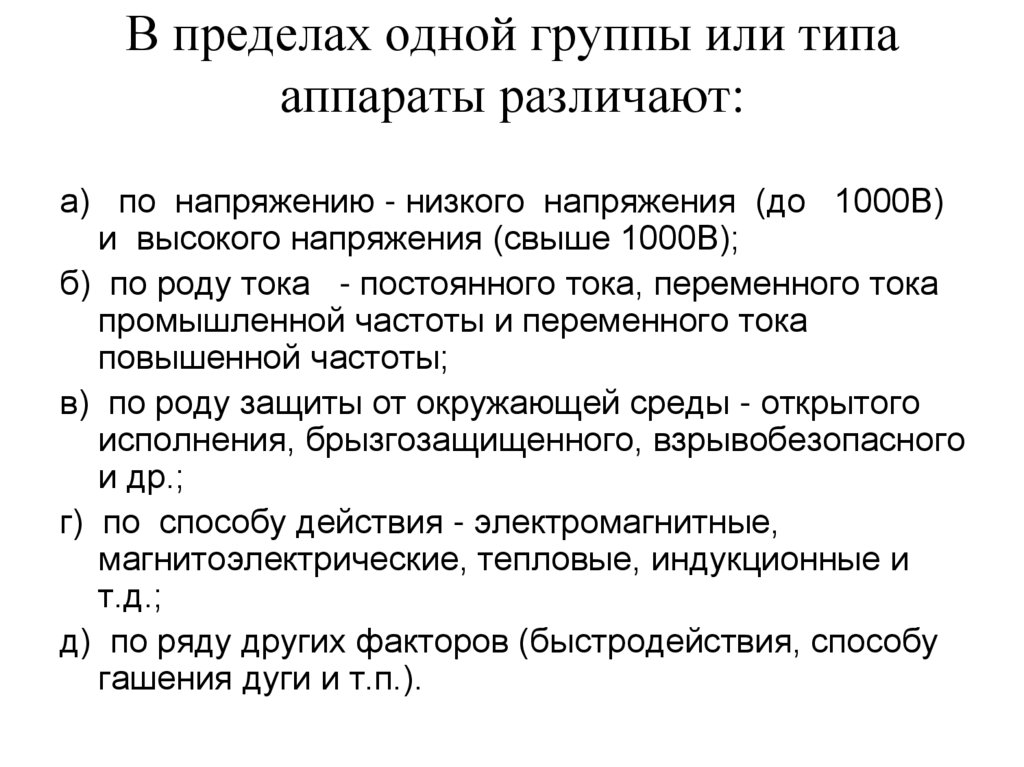

8. В пределах одной группы или типа аппараты различают:

а) по напряжению - низкого напряжения (до 1000В)
и высокого напряжения (свыше 1000В);
б) по роду тока - постоянного тока, переменного тока
промышленной частоты и переменного тока
повышенной частоты;
в) по роду защиты от окружающей среды - открытого
исполнения, брызгозащищенного, взрывобезопасного
и др.;
г) по способу действия - электромагнитные,
магнитоэлектрические, тепловые, индукционные и
т.д.;
д) по ряду других факторов (быстродействия, способу
гашения дуги и т.п.).

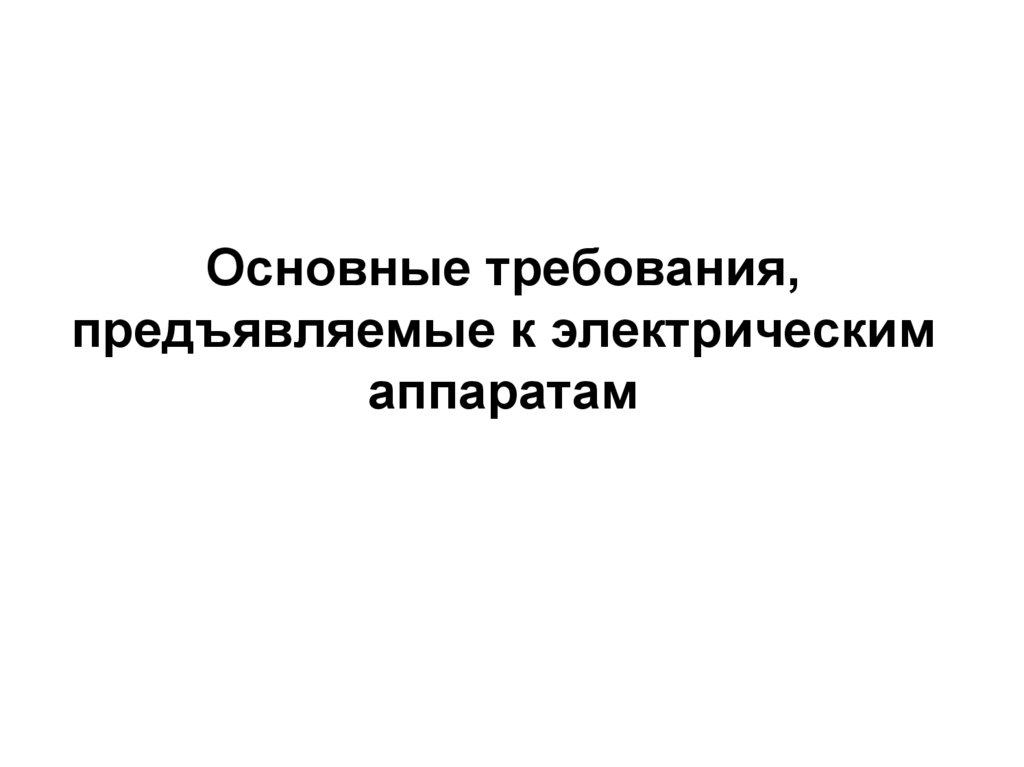

9. Основные требования, предъявляемые к электрическим аппаратам

10.

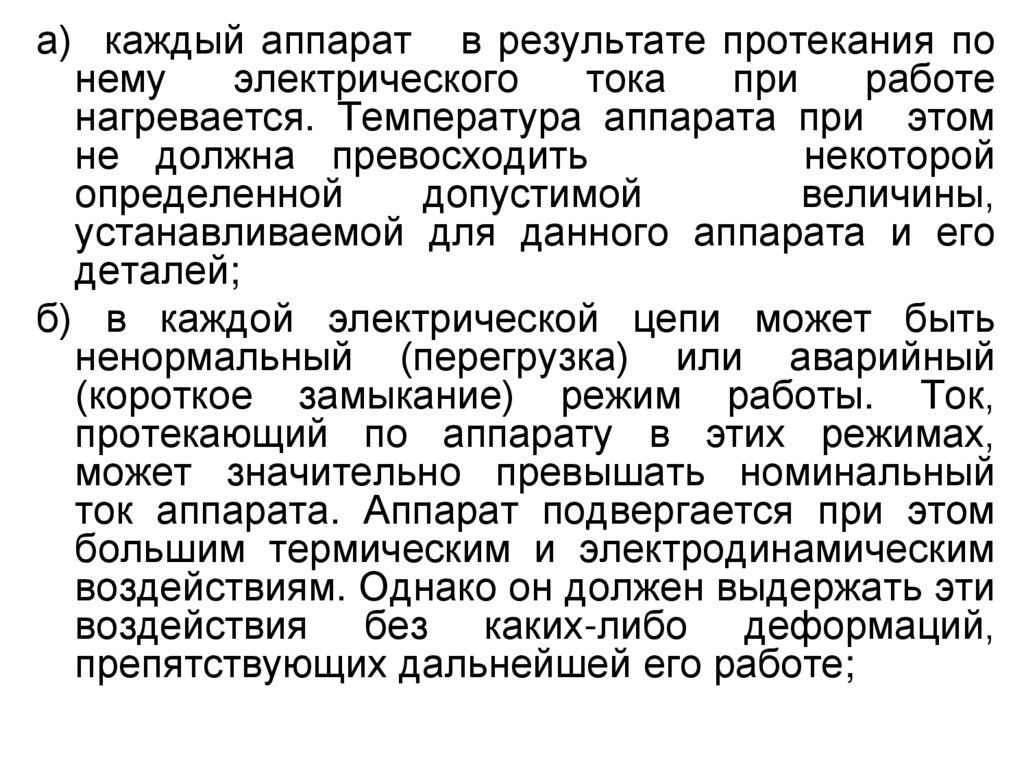

а) каждый аппарат в результате протекания по
нему
электрического
тока
при
работе
нагревается. Температура аппарата при этом
не должна превосходить
некоторой
определенной
допустимой
величины,
устанавливаемой для данного аппарата и его
деталей;
б) в каждой электрической цепи может быть
ненормальный (перегрузка) или аварийный
(короткое замыкание) режим работы. Ток,
протекающий по аппарату в этих режимах,
может значительно превышать номинальный
ток аппарата. Аппарат подвергается при этом
большим термическим и электродинамическим
воздействиям. Однако он должен выдержать эти
воздействия без каких-либо деформаций,
препятствующих дальнейшей его работе;

11.

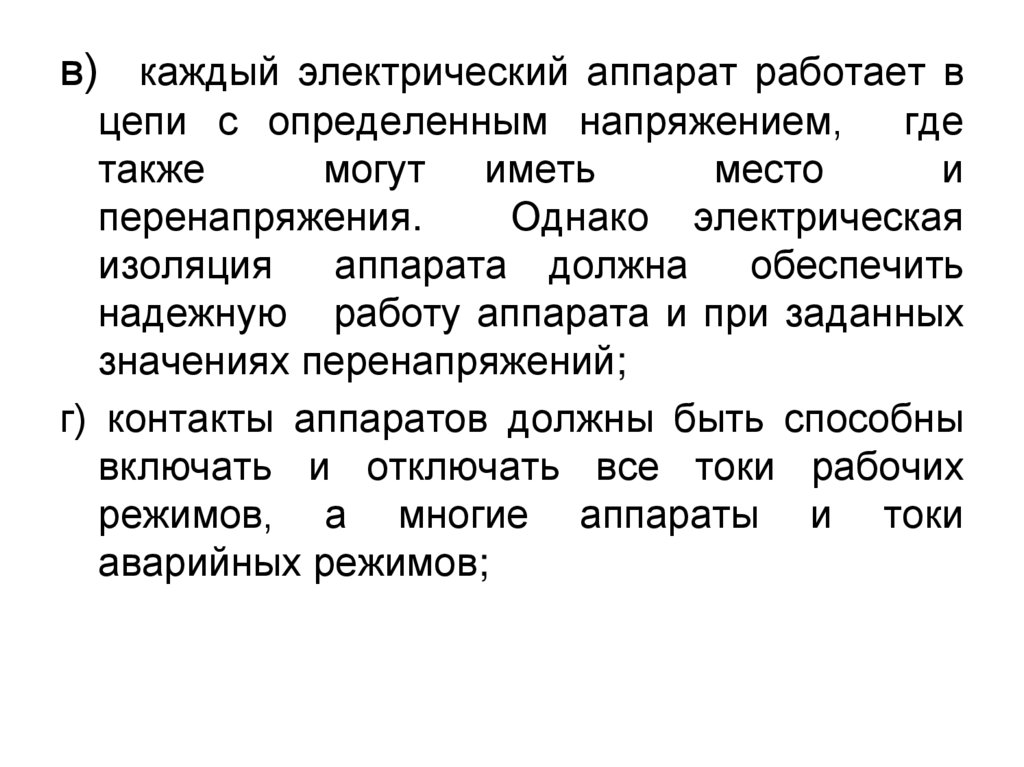

в) каждый электрический аппарат работает в
цепи с определенным напряжением,
где
также
могут иметь
место
и
перенапряжения.
Однако электрическая
изоляция
аппарата должна
обеспечить
надежную работу аппарата и при заданных
значениях перенапряжений;
г) контакты аппаратов должны быть способны
включать и отключать все токи рабочих
режимов, а многие аппараты и токи
аварийных режимов;

12.

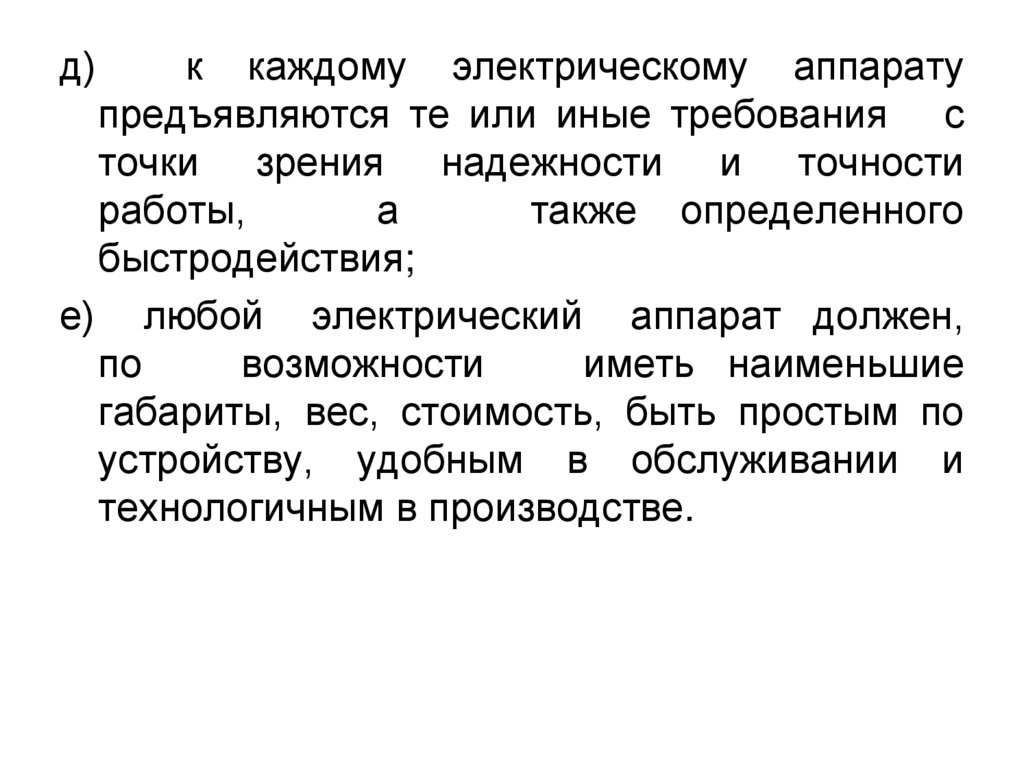

д)
к каждому электрическому аппарату
предъявляются те или иные требования с
точки зрения надежности и точности
работы,
а
также определенного
быстродействия;
е) любой электрический аппарат должен,
по
возможности
иметь наименьшие
габариты, вес, стоимость, быть простым по
устройству, удобным в обслуживании и
технологичным в производстве.

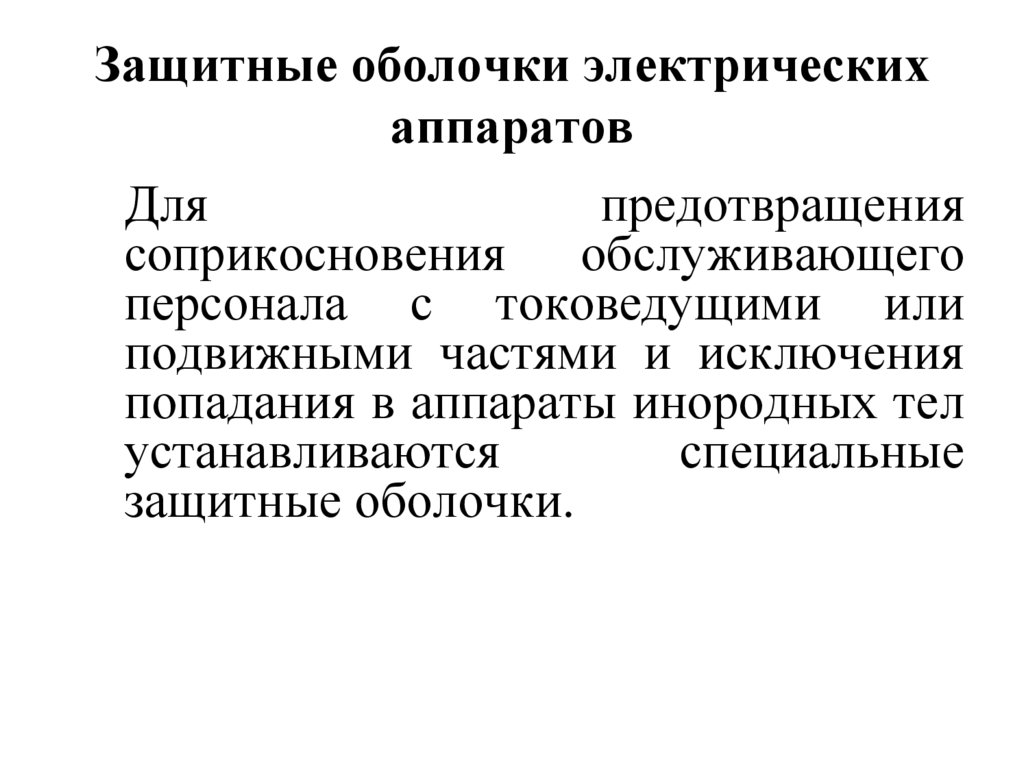

13. Защитные оболочки электрических аппаратов

Для
предотвращения
соприкосновения обслуживающего
персонала с токоведущими или
подвижными частями и исключения
попадания в аппараты инородных тел
устанавливаются
специальные
защитные оболочки.

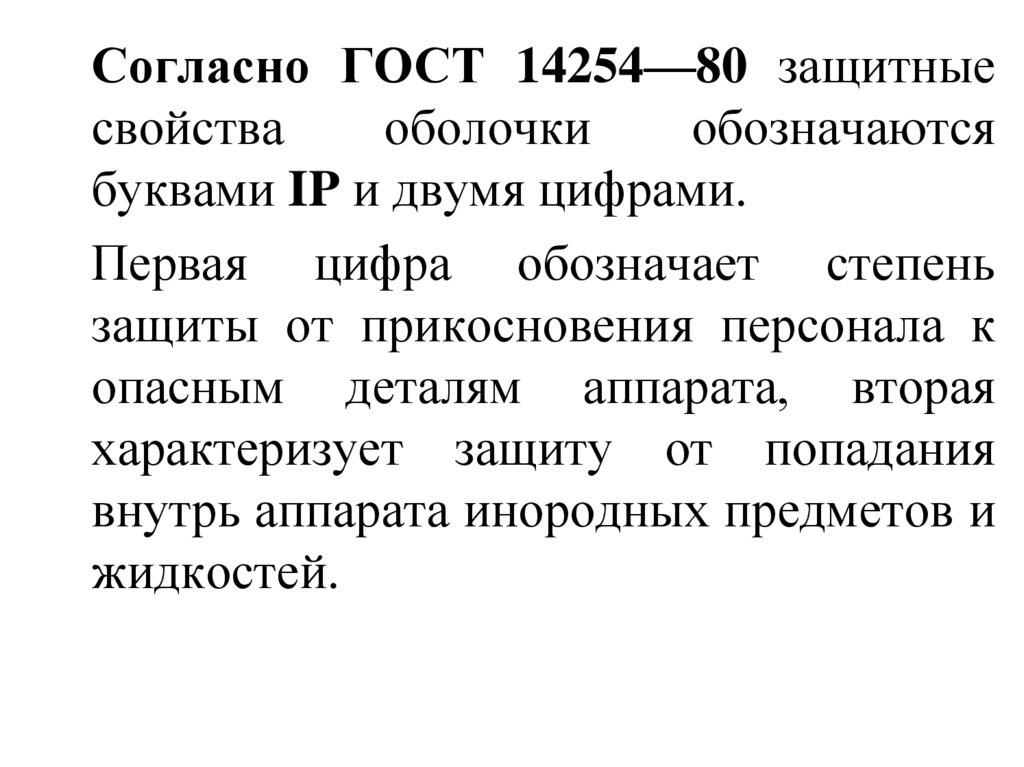

14.

Согласно ГОСТ 14254—80 защитные
свойства
оболочки
обозначаются
буквами IP и двумя цифрами.
Первая цифра обозначает степень
защиты от прикосновения персонала к
опасным деталям аппарата, вторая
характеризует защиту от попадания
внутрь аппарата инородных предметов и
жидкостей.

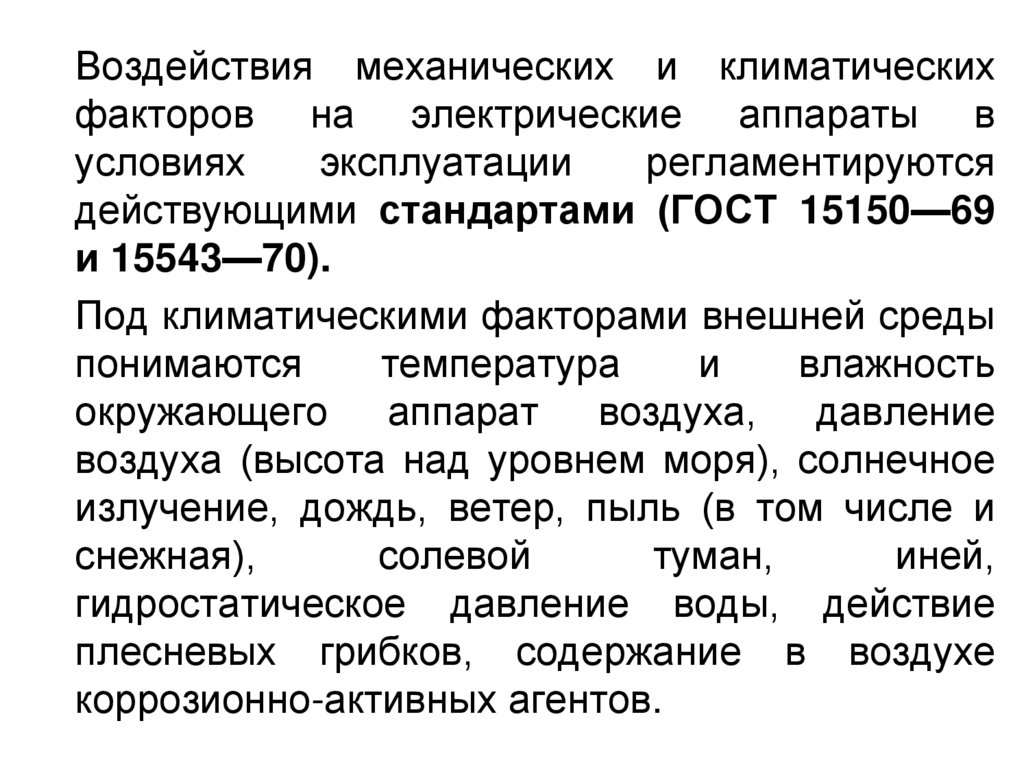

15.

Воздействия механических и климатических
факторов на электрические аппараты в
условиях
эксплуатации
регламентируются
действующими стандартами (ГОСТ 15150—69
и 15543—70).
Под климатическими факторами внешней среды
понимаются
температура
и
влажность
окружающего аппарат воздуха, давление
воздуха (высота над уровнем моря), солнечное
излучение, дождь, ветер, пыль (в том числе и
снежная),
солевой
туман,
иней,
гидростатическое давление воды, действие
плесневых грибков, содержание в воздухе
коррозионно-активных агентов.

16.

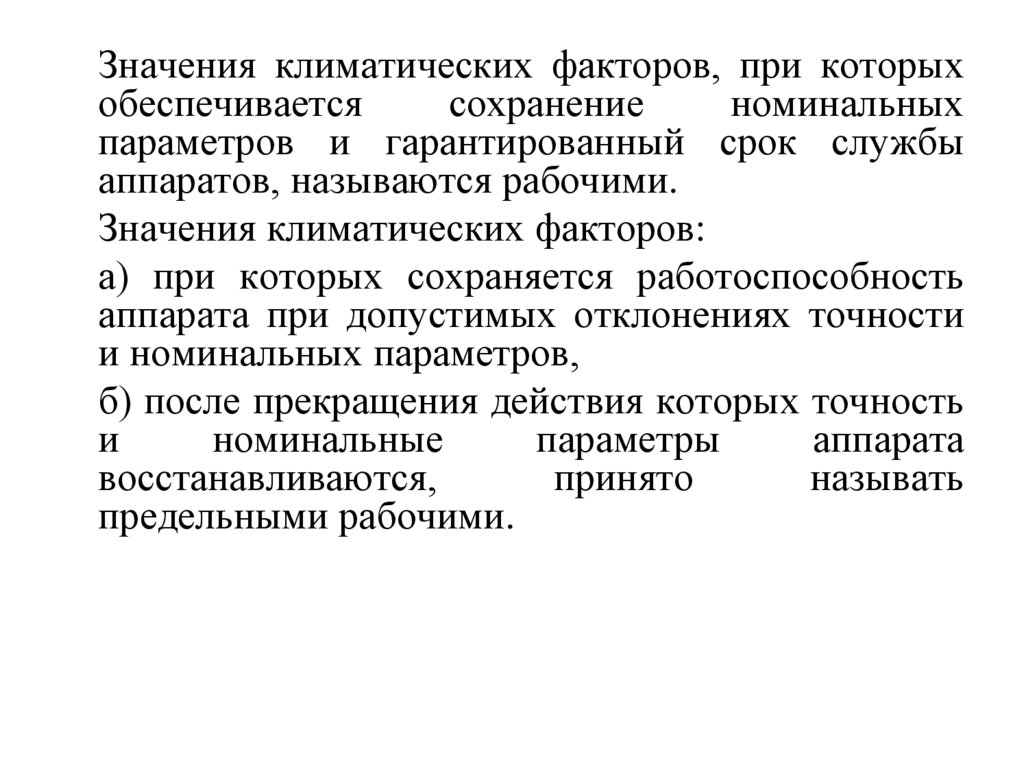

Значения климатических факторов, при которых
обеспечивается
сохранение
номинальных
параметров и гарантированный срок службы
аппаратов, называются рабочими.
Значения климатических факторов:
а) при которых сохраняется работоспособность
аппарата при допустимых отклонениях точности
и номинальных параметров,
б) после прекращения действия которых точность
и
номинальные
параметры
аппарата
восстанавливаются,
принято
называть
предельными рабочими.
