Жесткие диски

1. Жесткие диски

Выполнил:Богучаров
КСК-21

2.

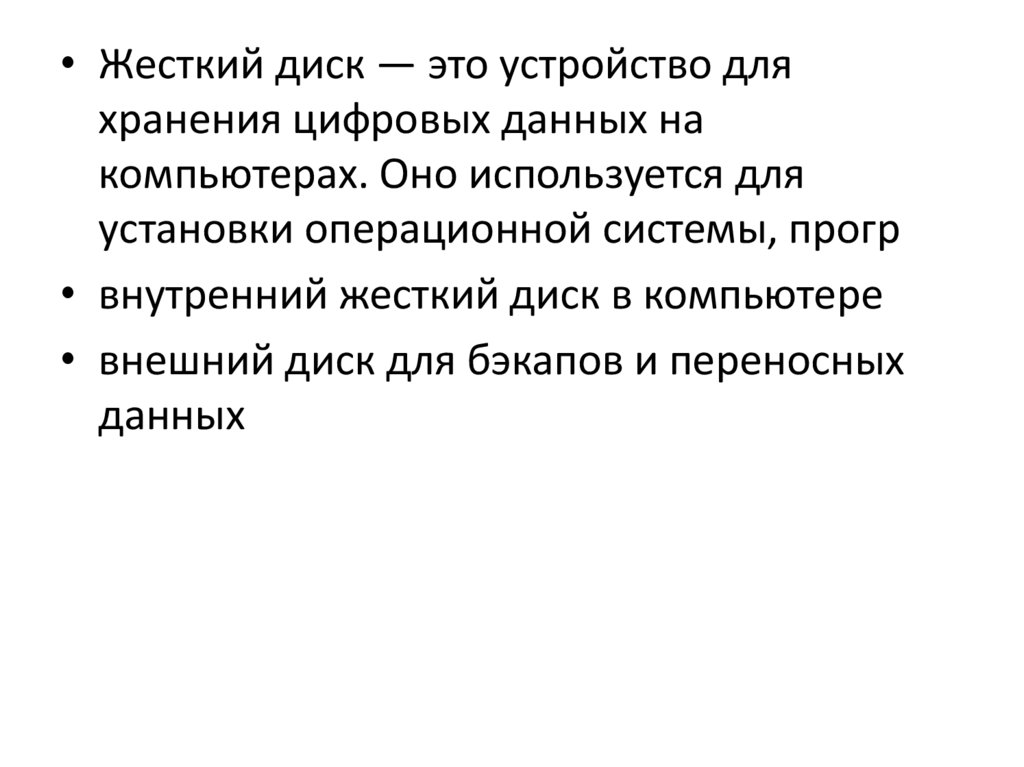

• Жесткий диск — это устройство для
хранения цифровых данных на
компьютерах. Оно используется для
установки операционной системы, прогр
• внутренний жесткий диск в компьютере
• внешний диск для бэкапов и переносных
данных

3.

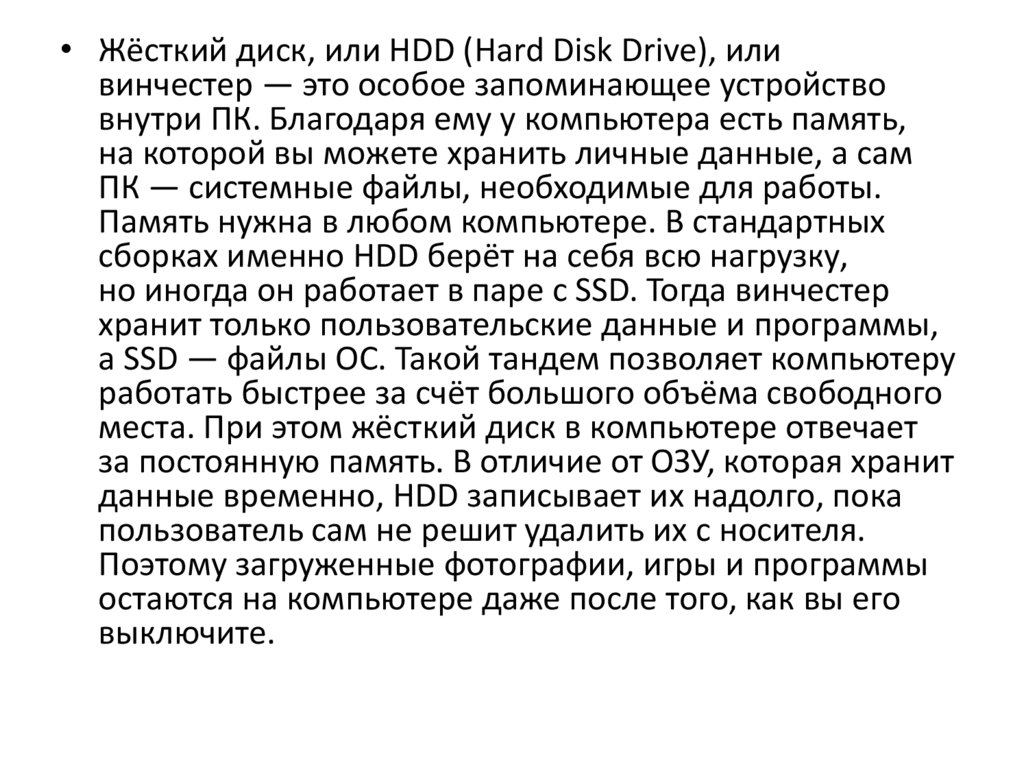

• Жёсткий диск, или HDD (Hard Disk Drive), или
винчестер — это особое запоминающее устройство
внутри ПК. Благодаря ему у компьютера есть память,
на которой вы можете хранить личные данные, а сам
ПК — системные файлы, необходимые для работы.
Память нужна в любом компьютере. В стандартных
сборках именно HDD берёт на себя всю нагрузку,
но иногда он работает в паре с SSD. Тогда винчестер
хранит только пользовательские данные и программы,
а SSD — файлы ОС. Такой тандем позволяет компьютеру
работать быстрее за счёт большого объёма свободного
места. При этом жёсткий диск в компьютере отвечает
за постоянную память. В отличие от ОЗУ, которая хранит
данные временно, HDD записывает их надолго, пока
пользователь сам не решит удалить их с носителя.
Поэтому загруженные фотографии, игры и программы
остаются на компьютере даже после того, как вы его
выключите.

4.

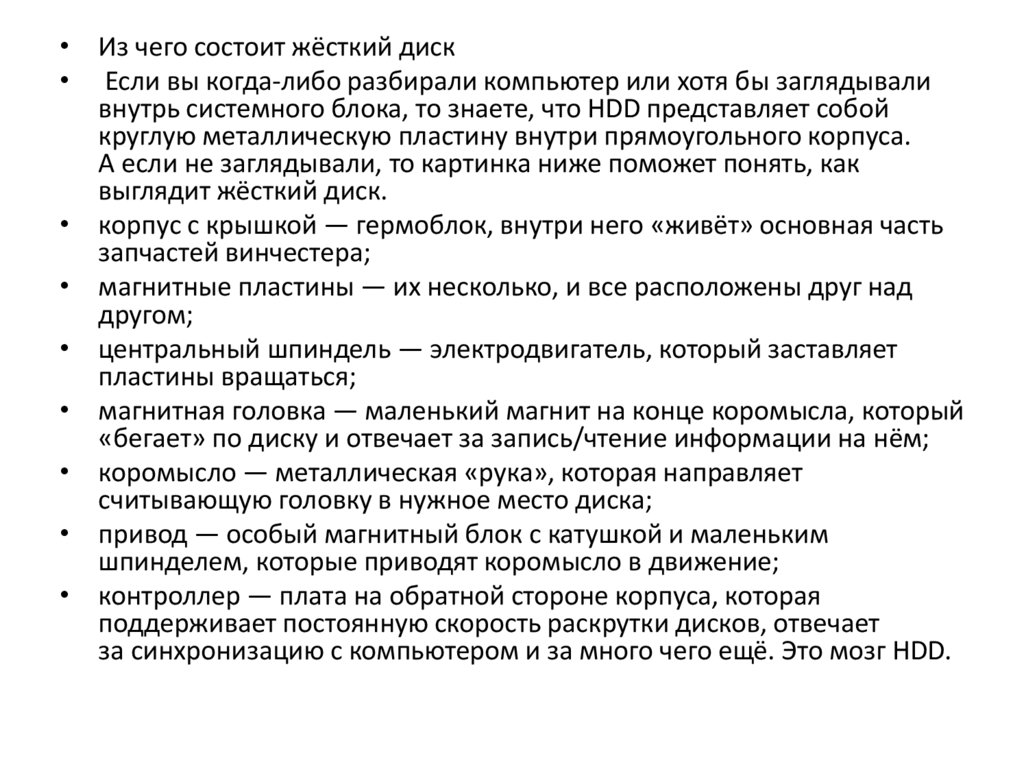

• Из чего состоит жёсткий диск
• Если вы когда-либо разбирали компьютер или хотя бы заглядывали
внутрь системного блока, то знаете, что HDD представляет собой
круглую металлическую пластину внутри прямоугольного корпуса.

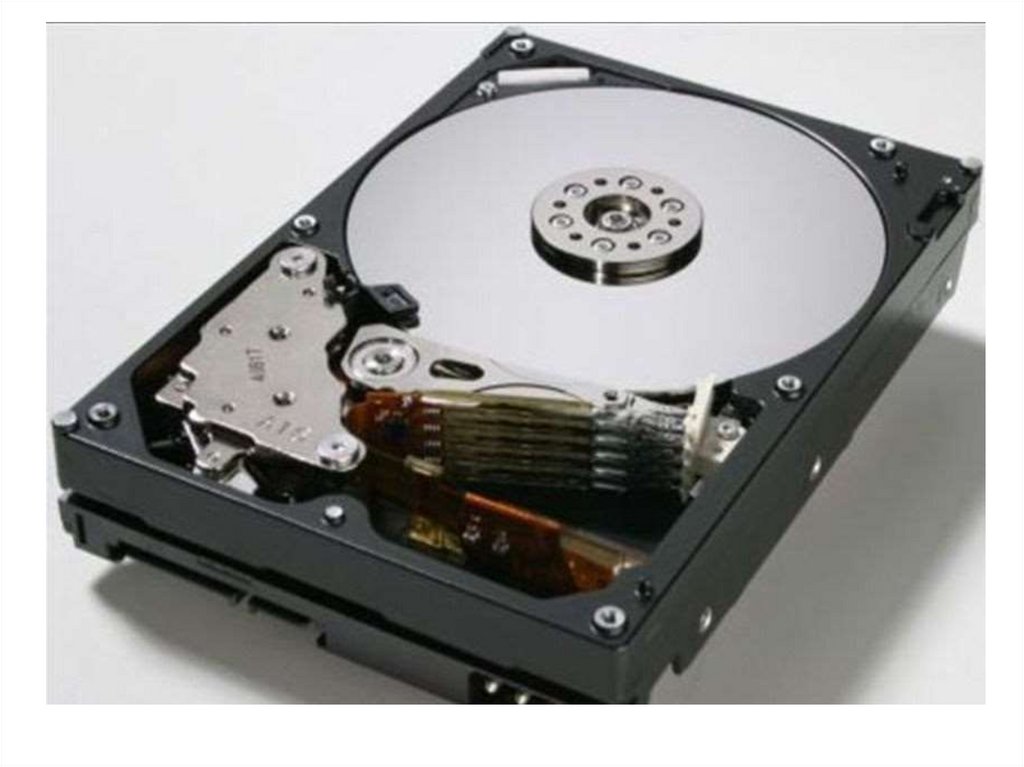

А если не заглядывали, то картинка ниже поможет понять, как
выглядит жёсткий диск.
• корпус с крышкой — гермоблок, внутри него «живёт» основная часть
запчастей винчестера;
• магнитные пластины — их несколько, и все расположены друг над
другом;
• центральный шпиндель — электродвигатель, который заставляет
пластины вращаться;
• магнитная головка — маленький магнит на конце коромысла, который
«бегает» по диску и отвечает за запись/чтение информации на нём;
• коромысло — металлическая «рука», которая направляет
считывающую головку в нужное место диска;
• привод — особый магнитный блок с катушкой и маленьким
шпинделем, которые приводят коромысло в движение;
• контроллер — плата на обратной стороне корпуса, которая
поддерживает постоянную скорость раскрутки дисков, отвечает
за синхронизацию с компьютером и за много чего ещё. Это мозг HDD.

5.

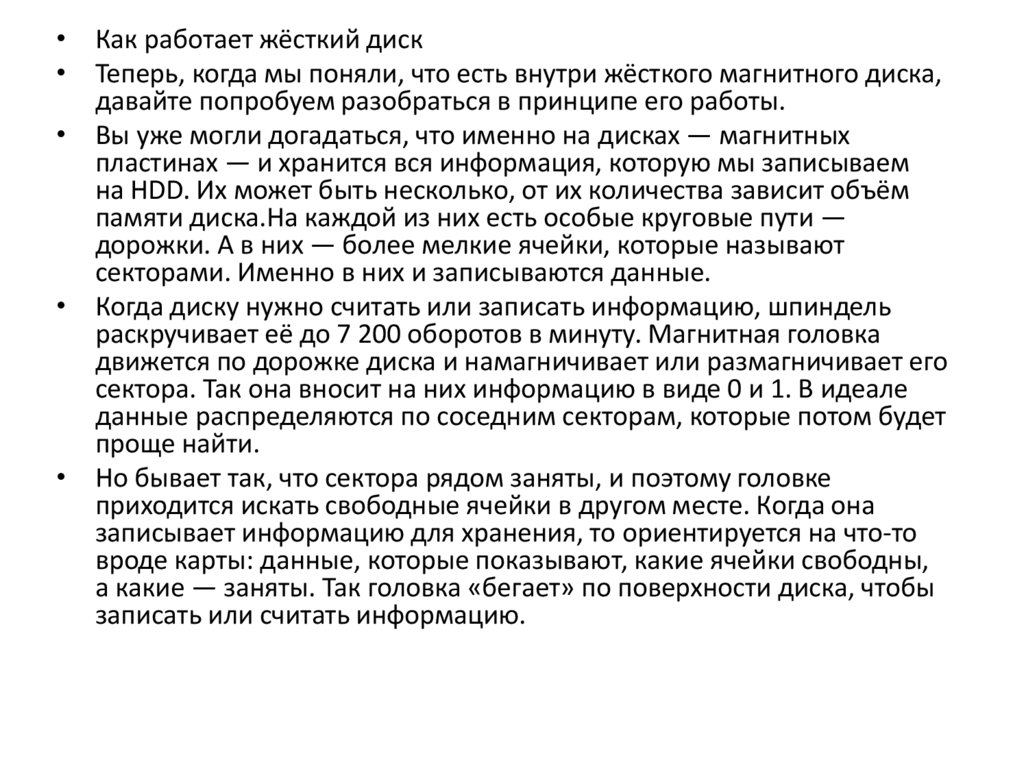

• Как работает жёсткий диск
• Теперь, когда мы поняли, что есть внутри жёсткого магнитного диска,
давайте попробуем разобраться в принципе его работы.
• Вы уже могли догадаться, что именно на дисках — магнитных
пластинах — и хранится вся информация, которую мы записываем
на HDD. Их может быть несколько, от их количества зависит объём
памяти диска.На каждой из них есть особые круговые пути —
дорожки. А в них — более мелкие ячейки, которые называют
секторами. Именно в них и записываются данные.
• Когда диску нужно считать или записать информацию, шпиндель
раскручивает её до 7 200 оборотов в минуту. Магнитная головка
движется по дорожке диска и намагничивает или размагничивает его
сектора. Так она вносит на них информацию в виде 0 и 1. В идеале
данные распределяются по соседним секторам, которые потом будет
проще найти.
• Но бывает так, что сектора рядом заняты, и поэтому головке
приходится искать свободные ячейки в другом месте. Когда она
записывает информацию для хранения, то ориентируется на что-то
вроде карты: данные, которые показывают, какие ячейки свободны,
а какие — заняты. Так головка «бегает» по поверхности диска, чтобы
записать или считать информацию.

6.

7.

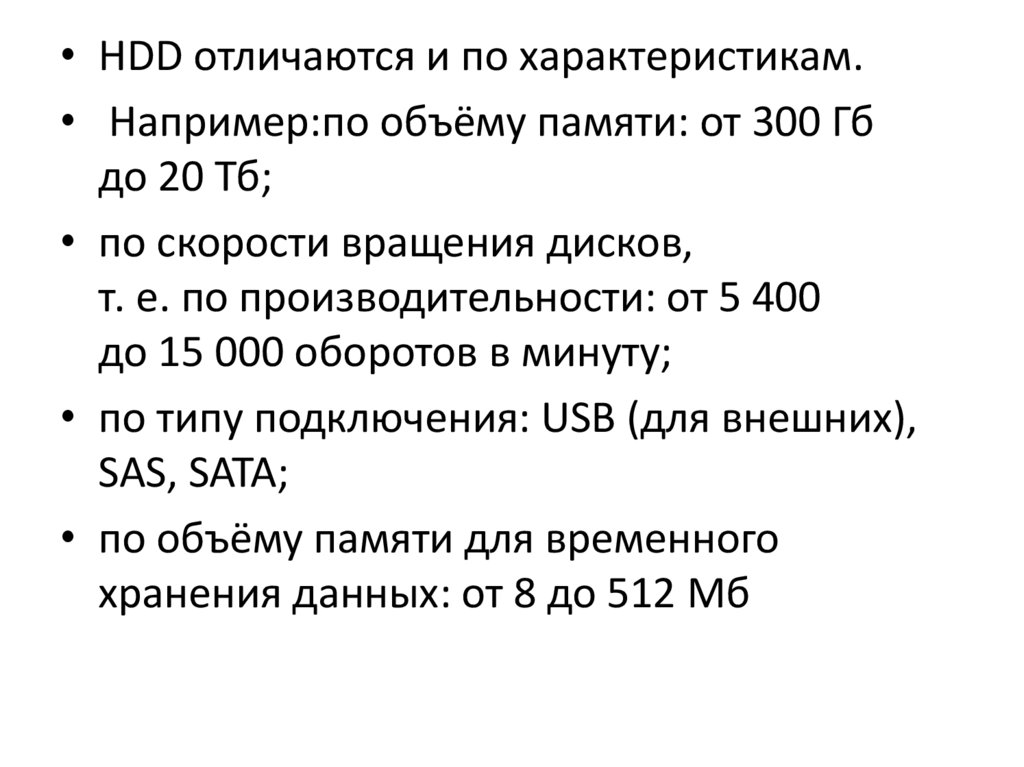

• HDD отличаются и по характеристикам.
• Например:по объёму памяти: от 300 Гб
до 20 Тб;
• по скорости вращения дисков,
т. е. по производительности: от 5 400
до 15 000 оборотов в минуту;
• по типу подключения: USB (для внешних),
SAS, SATA;
• по объёму памяти для временного
хранения данных: от 8 до 512 Мб

8.

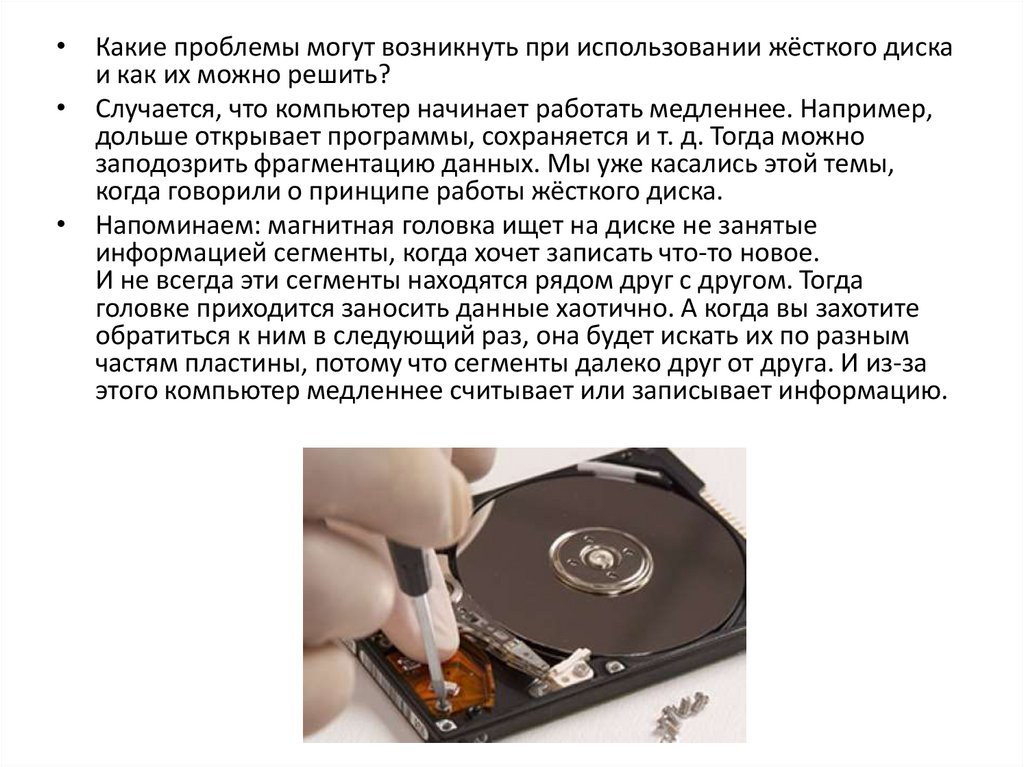

• Какие проблемы могут возникнуть при использовании жёсткого диска
и как их можно решить?
• Случается, что компьютер начинает работать медленнее. Например,
дольше открывает программы, сохраняется и т. д. Тогда можно
заподозрить фрагментацию данных. Мы уже касались этой темы,
когда говорили о принципе работы жёсткого диска.
• Напоминаем: магнитная головка ищет на диске не занятые
информацией сегменты, когда хочет записать что-то новое.
И не всегда эти сегменты находятся рядом друг с другом. Тогда
головке приходится заносить данные хаотично. А когда вы захотите
обратиться к ним в следующий раз, она будет искать их по разным
частям пластины, потому что сегменты далеко друг от друга. И из-за
этого компьютер медленнее считывает или записывает информацию.

9.

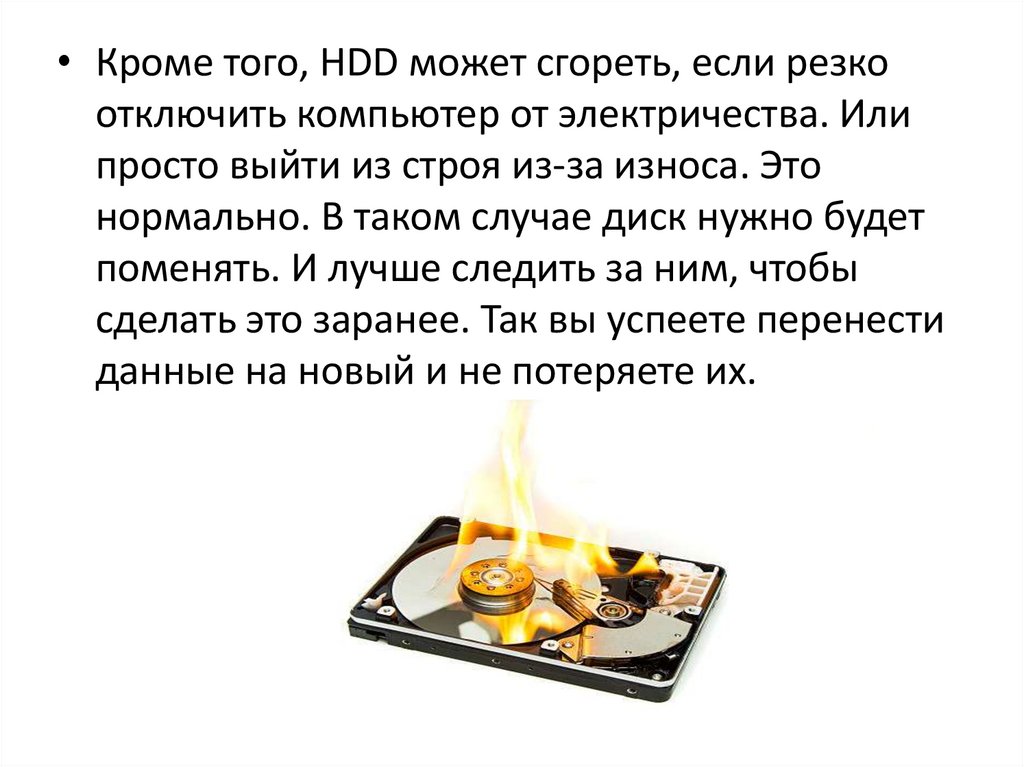

• Кроме того, HDD может сгореть, если резко
отключить компьютер от электричества. Или
просто выйти из строя из-за износа. Это
нормально. В таком случае диск нужно будет
поменять. И лучше следить за ним, чтобы
сделать это заранее. Так вы успеете перенести
данные на новый и не потеряете их.

10.

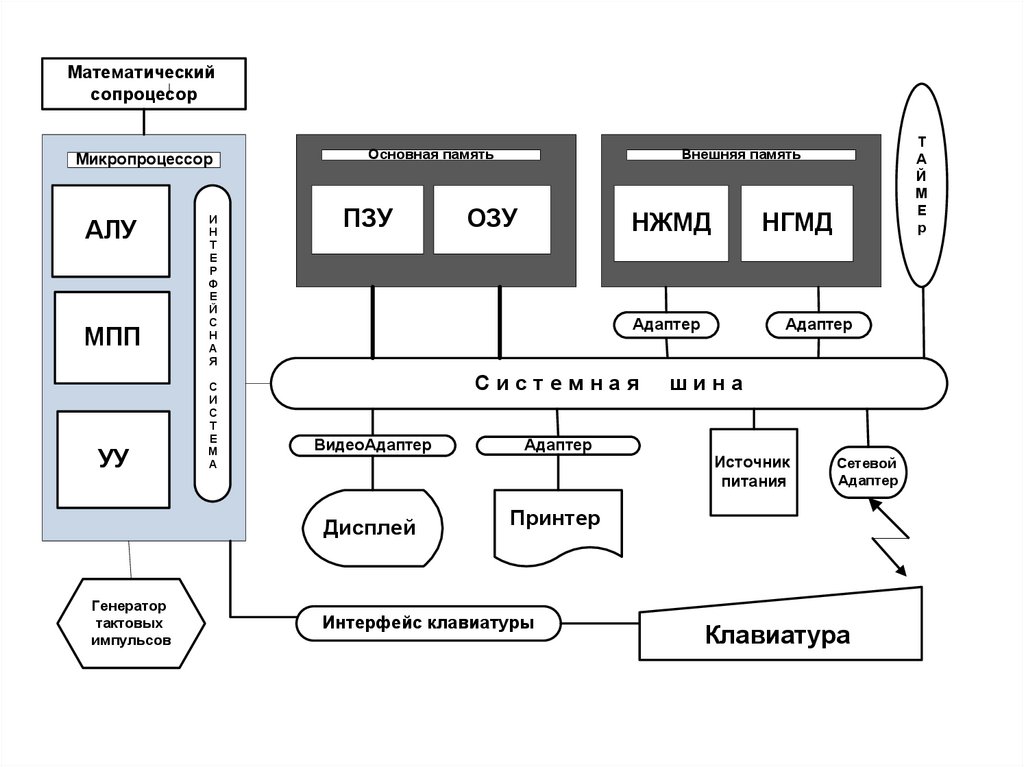

Математический
сопроцесор
Микропроцессор
АЛУ
МПП
УУ
И
Н
Т
Е
Р
Ф
Е
Й
С
Н
А
Я
С
И
С
Т
Е
М
А
Основная память
ПЗУ
НЖМД
Системная
Дисплей
Генератор
тактовых
импульсов
ОЗУ
НГМД
Адаптер
ВидеоАдаптер
Т
А
Й
М
Е
р
Внешняя память
Адаптер
Адаптер
шина
Источник
питания
Сетевой
Адаптер
Принтер
Интерфейс клавиатуры
Клавиатура
