Осуществление выбора оборудования, монтажа и наладки модели элементов системы автоматизации мойки активаторного типа

1.

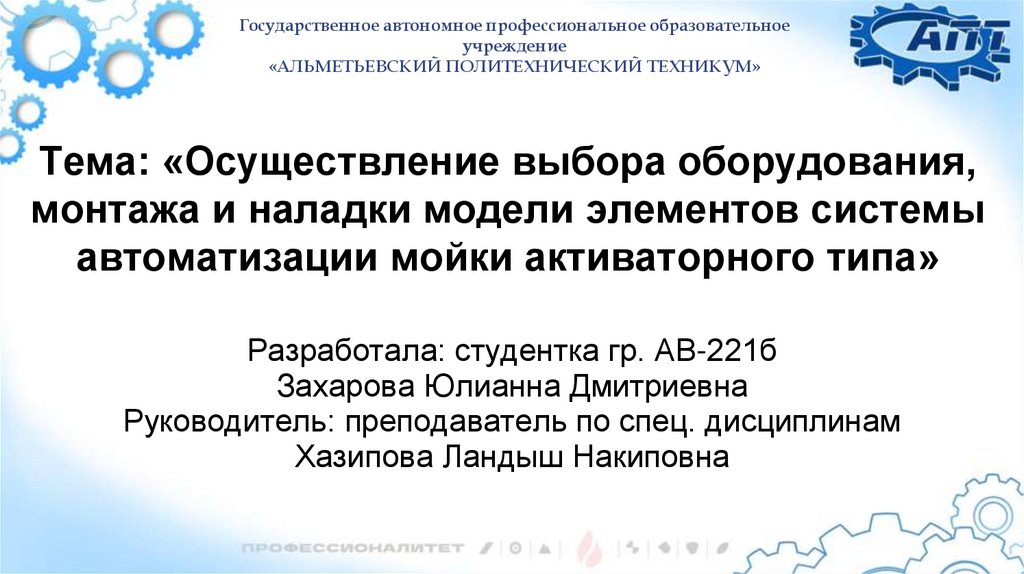

Государственное автономное профессиональное образовательное
учреждение
«АЛЬМЕТЬЕВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ТЕХНИКУМ»
Тема: «Осуществление выбора оборудования,
монтажа и наладки модели элементов системы
автоматизации мойки активаторного типа»
Разработала: студентка гр. АВ-221б
Захарова Юлианна Дмитриевна
Руководитель: преподаватель по спец. дисциплинам
Хазипова Ландыш Накиповна

2.

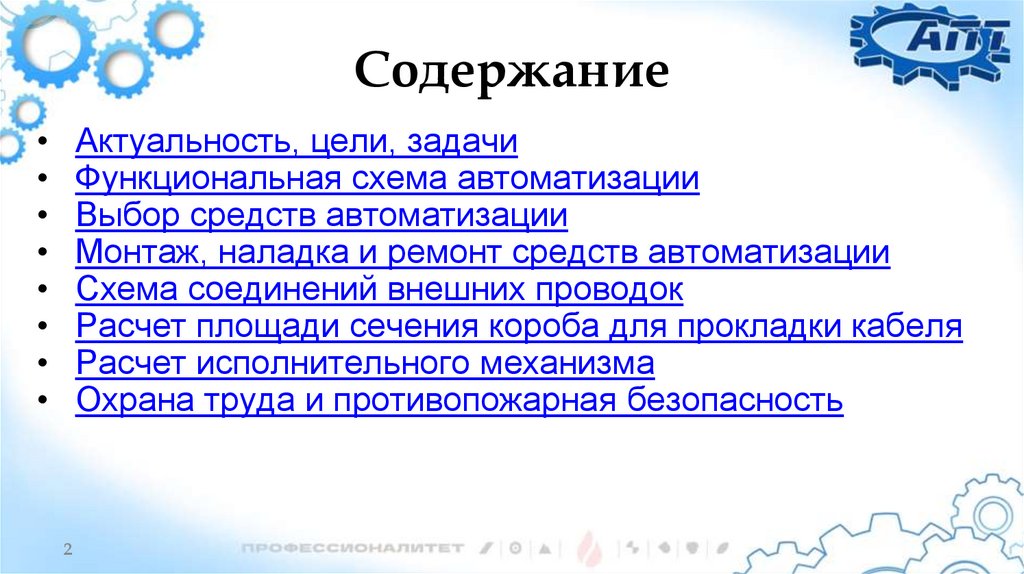

Содержание
Актуальность, цели, задачи
Функциональная схема автоматизации
Выбор средств автоматизации
Монтаж, наладка и ремонт средств автоматизации
Схема соединений внешних проводок
Расчет площади сечения короба для прокладки кабеля
Расчет исполнительного механизма
Охрана труда и противопожарная безопасность
2

3.

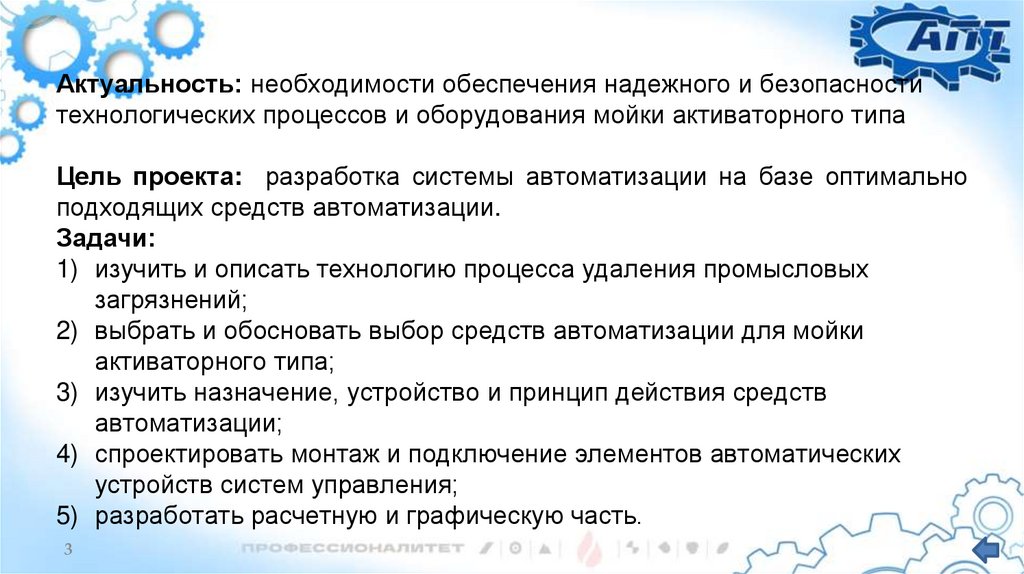

Актуальность: необходимости обеспечения надежного и безопасности
технологических процессов и оборудования мойки активаторного типа
Цель проекта: разработка системы автоматизации на базе оптимально
подходящих средств автоматизации.
Задачи:
1) изучить и описать технологию процесса удаления промысловых
загрязнений;
2) выбрать и обосновать выбор средств автоматизации для мойки
активаторного типа;
3) изучить назначение, устройство и принцип действия средств
автоматизации;
4) спроектировать монтаж и подключение элементов автоматических
устройств систем управления;
5) разработать расчетную и графическую часть.
3

4.

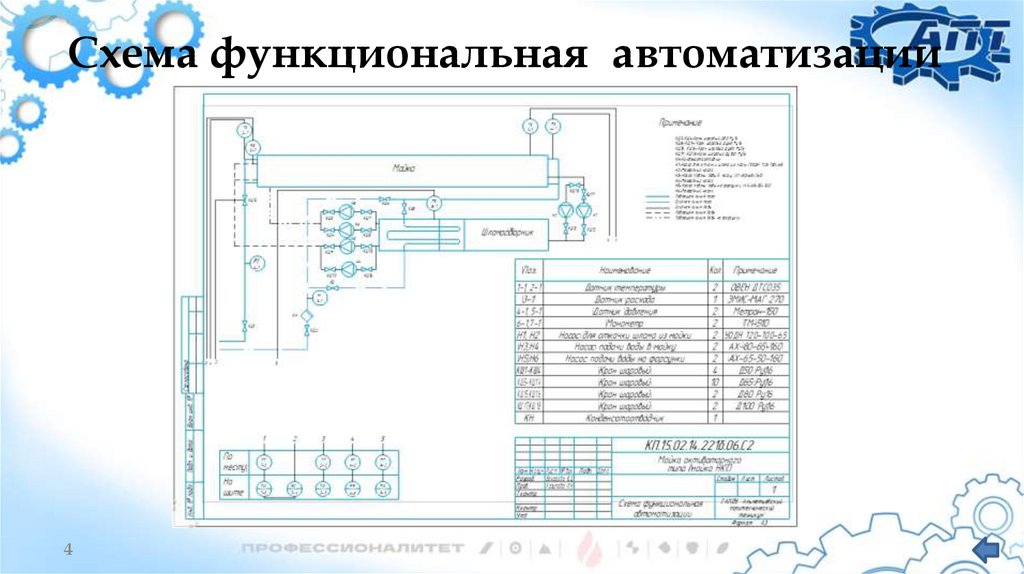

Схема функциональная автоматизации
4

5.

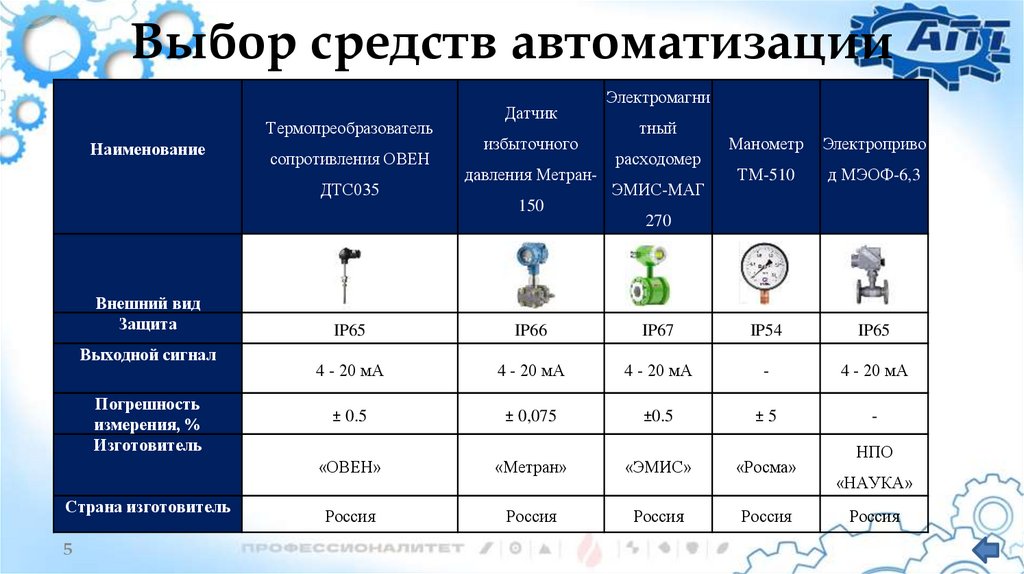

Выбор средств автоматизации
Термопреобразователь
Наименование
сопротивления ОВЕН
ДТС035
Датчик
избыточного
давления Метран150
Внешний вид
Защита
Выходной сигнал
Погрешность
измерения, %
Изготовитель
Страна изготовитель
5
Электромагни
тный
расходомер
ЭМИС-МАГ
Манометр
Электроприво
ТМ-510
д МЭОФ-6,3
270
IP65
IP66
IP67
IP54
IP65
4 - 20 мА
4 - 20 мА
4 - 20 мА
-
4 - 20 мА
± 0.5
± 0,075
±0.5
±5
-
«ОВЕН»
«Метран»
«ЭМИС»
«Росма»
Россия
Россия
Россия
Россия
НПО
«НАУКА»
Россия

6.

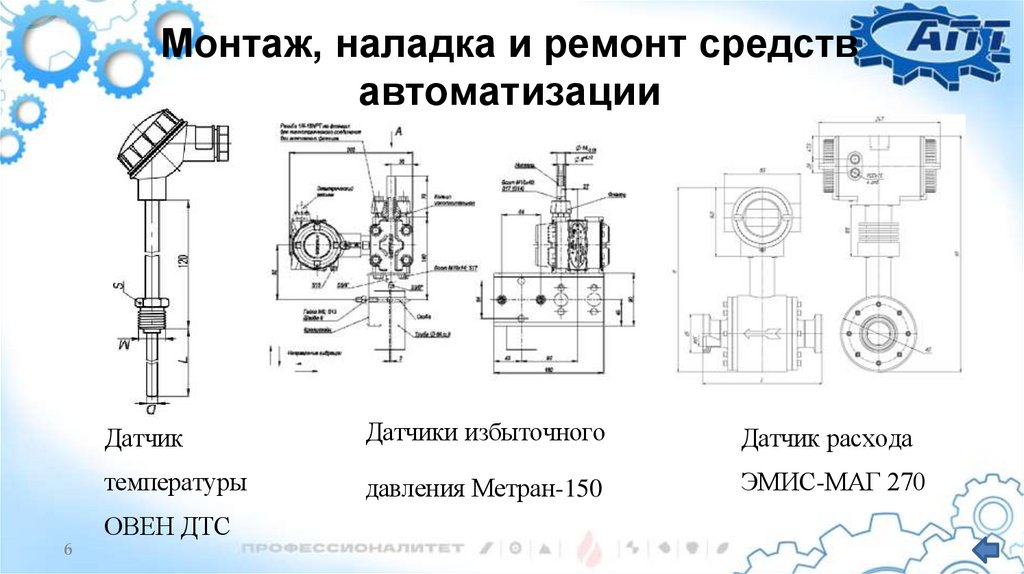

Монтаж, наладка и ремонт средств
автоматизации
6
Датчик
Датчики избыточного
Датчик расхода
температуры
давления Метран-150
ЭМИС-МАГ 270
ОВЕН ДТС

7.

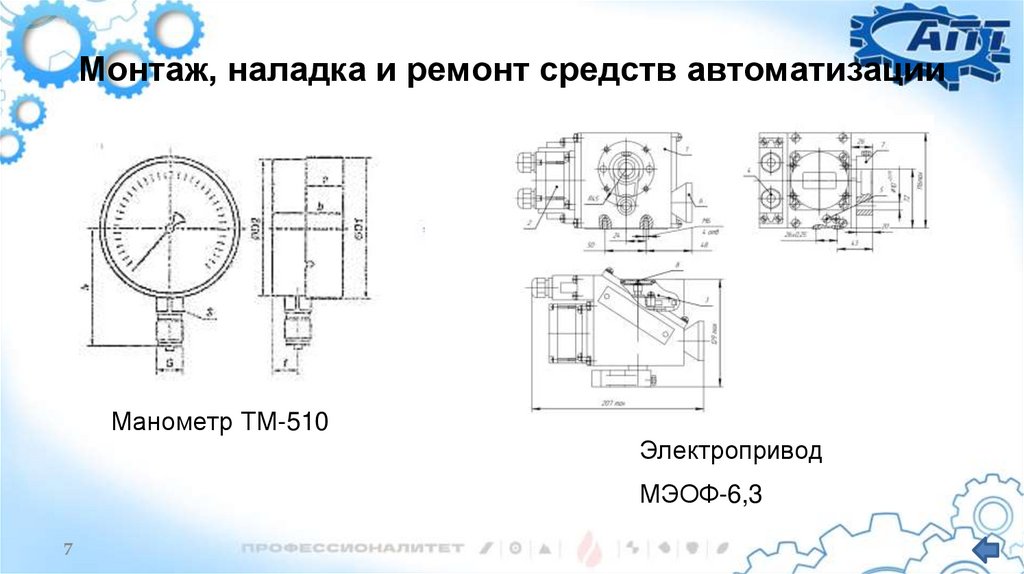

Монтаж, наладка и ремонт средств автоматизации
Манометр ТМ-510
Электропривод
МЭОФ-6,3
7

8.

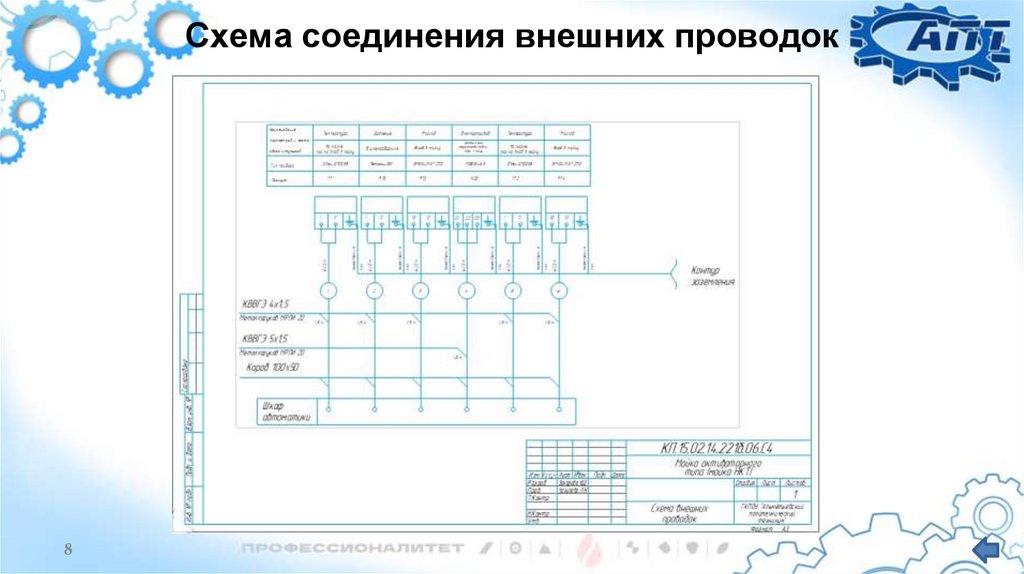

Схема соединения внешних проводок
8

9.

Расчетная часть

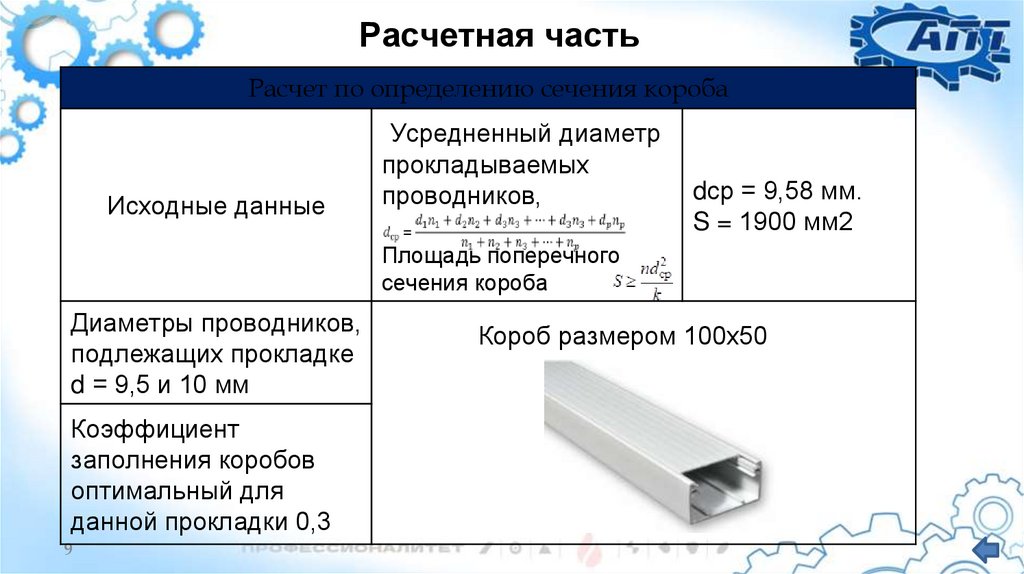

Расчет по определению сечения короба
Исходные данные
Усредненный диаметр
прокладываемых
проводников,
dср = 9,58 мм.
S = 1900 мм2
Площадь поперечного
сечения короба
Диаметры проводников,
подлежащих прокладке
d = 9,5 и 10 мм
Коэффициент
заполнения коробов
оптимальный для
данной прокладки 0,3
9
Короб размером 100х50

10.

Расчетная часть
Расчет по исполнительному механизму

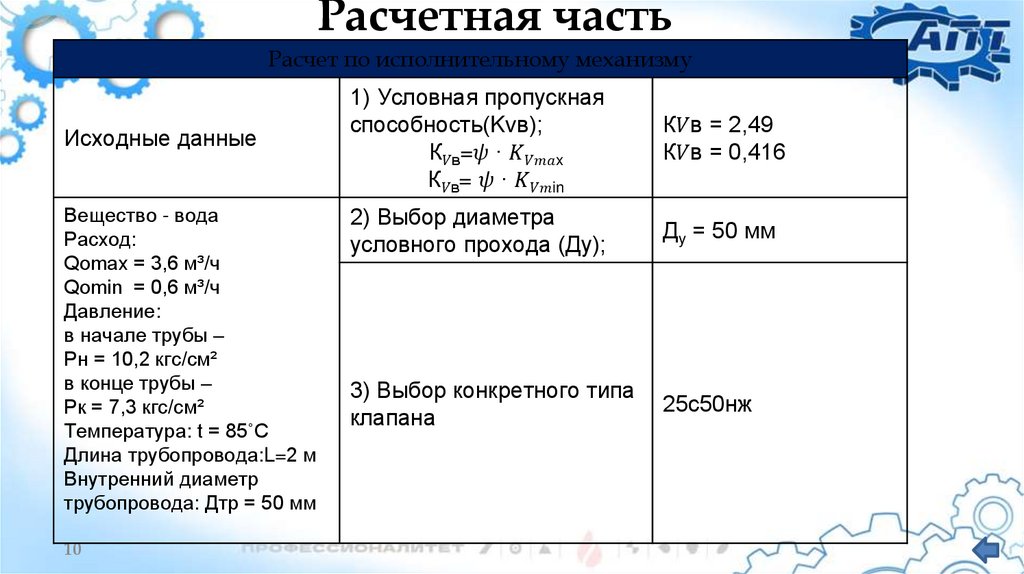

Исходные данные
Вещество - вода
Расход:
Qomax = 3,6 м³/ч
Qomin = 0,6 м³/ч
Давление:
в начале трубы –
Pн = 10,2 кгс/см²
в конце трубы –
Рк = 7,3 кгс/см²
Температура: t = 85˚С
Длина трубопровода:L=2 м
Внутренний диаметр
трубопровода: Дтр = 50 мм
10
1) Условная пропускная
способность(Kvв);
К
