Раздел 4. Чтение схем. Тема 4.2. Виды и типы электрических схем (Лекция №9)

1.

ЛЕКЦИЯ № 9
По профессиональному модулю
ПМ.01 ОРГАНИЗАЦИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА
ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОМЕХАНИЧЕСКОГО ОБОРУДОВАНИЯ
для специальности
среднего профессионального образования
13.02.11 Техническая эксплуатация и обслуживание электрического и электромеханического
оборудования (по отраслям)
Раздел 4. Чтение схем.
Тема 4.2. Виды и типы электрических схем.

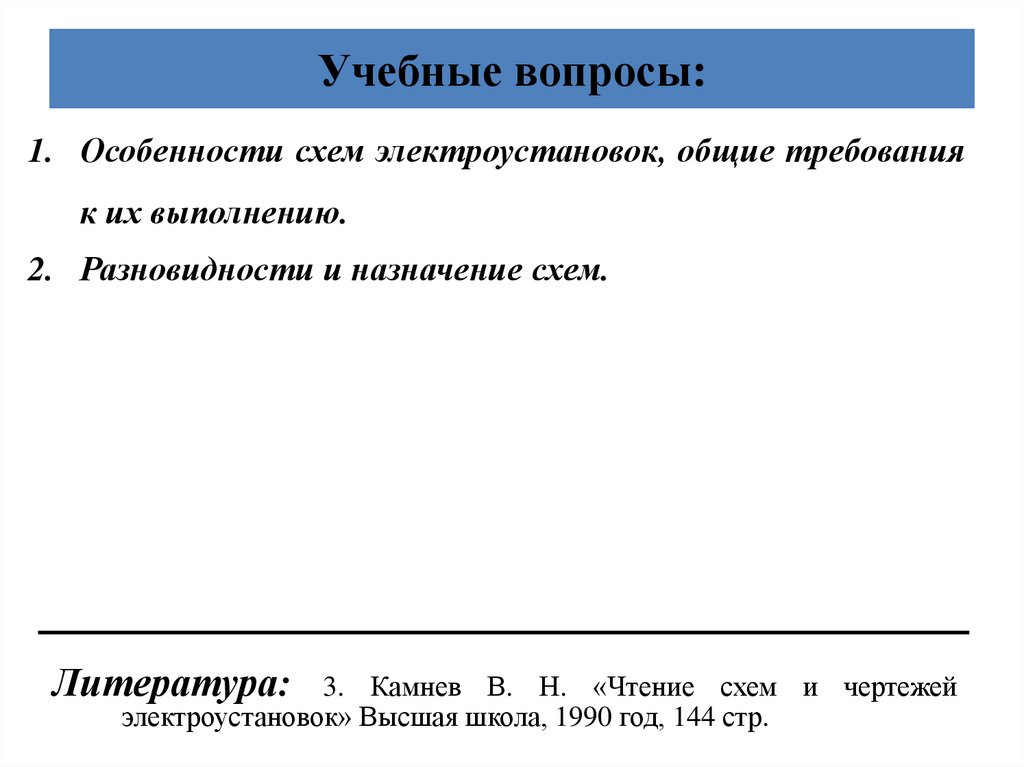

2. Учебные вопросы:

1. Особенности схем электроустановок, общие требования
к их выполнению.
2. Разновидности и назначение схем.
Литература:
3. Камнев В. Н. «Чтение схем и чертежей
электроустановок» Высшая школа, 1990 год, 144 стр.

3.

Вопрос 1. Особенности схем электроустановок, общие
требования к их выполнению
Как известно, процессы получения, преобразования, передачи,
распределения и потребления электроэнергии происходят в
электрических цепях электроустановок и электрических устройств.
Поэтому основным средством изображения электроустановок или
устройств служат электрические схемы, на которых показывают
соответствующие цепи.
Особенностью схем электроустановок является использование в них
условных графических обозначений, применяемых в схемах других видов.
Это обусловлено наличием в электроустановках электрических устройств с
кинематическими и гидропневматическими связями элементов.
Кроме того, при выполнении электрических схем отдельные элементы
одного и того же устройства (например, обмотки и контакты реле, обмотки
тока и напряжения ваттметров и счетчиков, магнитных усилителей)
разносят по разным цепям, иногда находящимся на разных чертежах.
Этим обусловлена необходимость выполнения электрических схем
двумя способами: совмещенным и разнесенным.

4.

Второй способ преимущественно применяют при выполнении
принципиальных
схем
управления
и
контроля
силовым
электрооборудованием.
Общие требования к электрическим схемам установлены
стандартами Единой системы конструкторской документации
(ЕСКД), в которых даны:
определения различных видов и типов схем,
приведены правила их выполнения,
условные графические и буквенно-цифровые обозначения
электрических устройств и их элементов,
а также обозначения электрических цепей.

5.

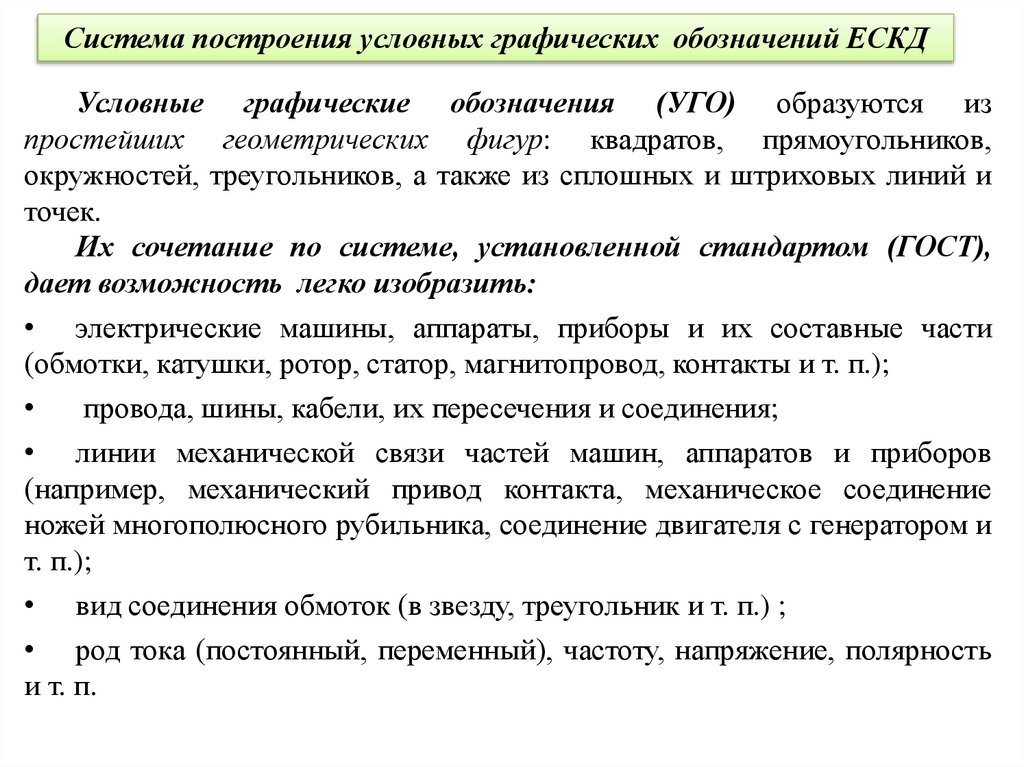

Система построения условных графических обозначений ЕСКД
Условные графические обозначения (УГО) образуются из
простейших геометрических фигур: квадратов, прямоугольников,
окружностей, треугольников, а также из сплошных и штриховых линий и
точек.
Их сочетание по системе, установленной стандартом (ГОСТ),
дает возможность легко изобразить:
• электрические машины, аппараты, приборы и их составные части
(обмотки, катушки, ротор, статор, магнитопровод, контакты и т. п.);
провода, шины, кабели, их пересечения и соединения;
• линии механической связи частей машин, аппаратов и приборов
(например, механический привод контакта, механическое соединение
ножей многополюсного рубильника, соединение двигателя с генератором и
т. п.);
• вид соединения обмоток (в звезду, треугольник и т. п.) ;
• род тока (постоянный, переменный), частоту, напряжение, полярность
и т. п.

6.

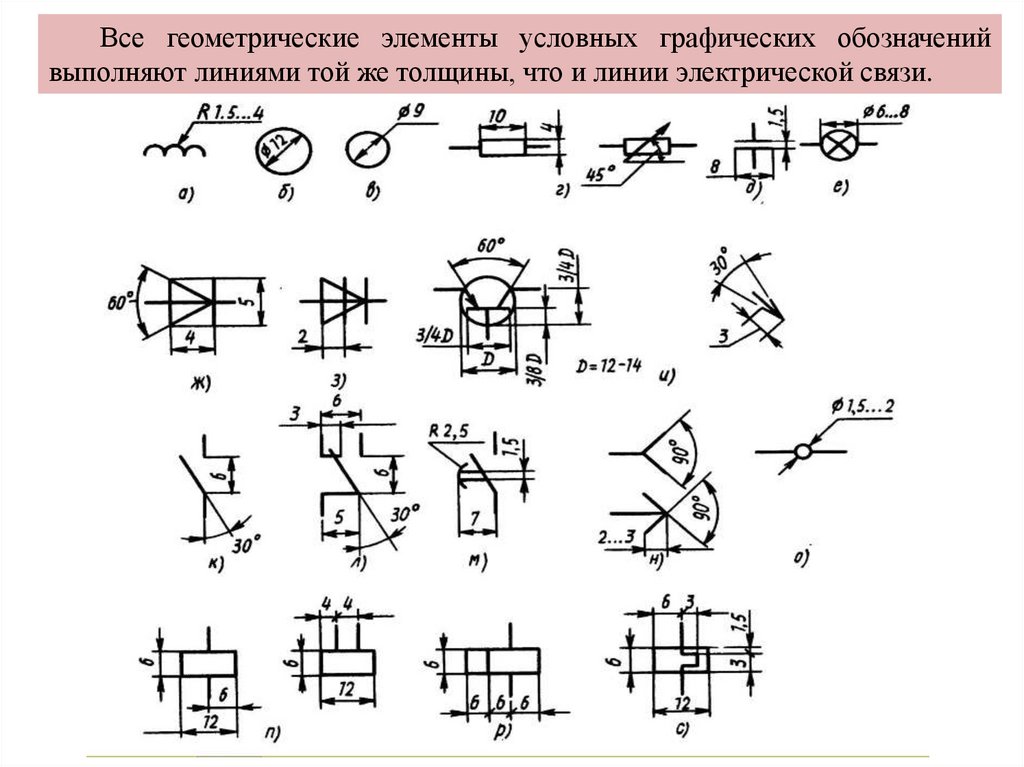

Все геометрические элементы условных графических обозначений
выполняют линиями той же толщины, что и линии электрической связи.

7.

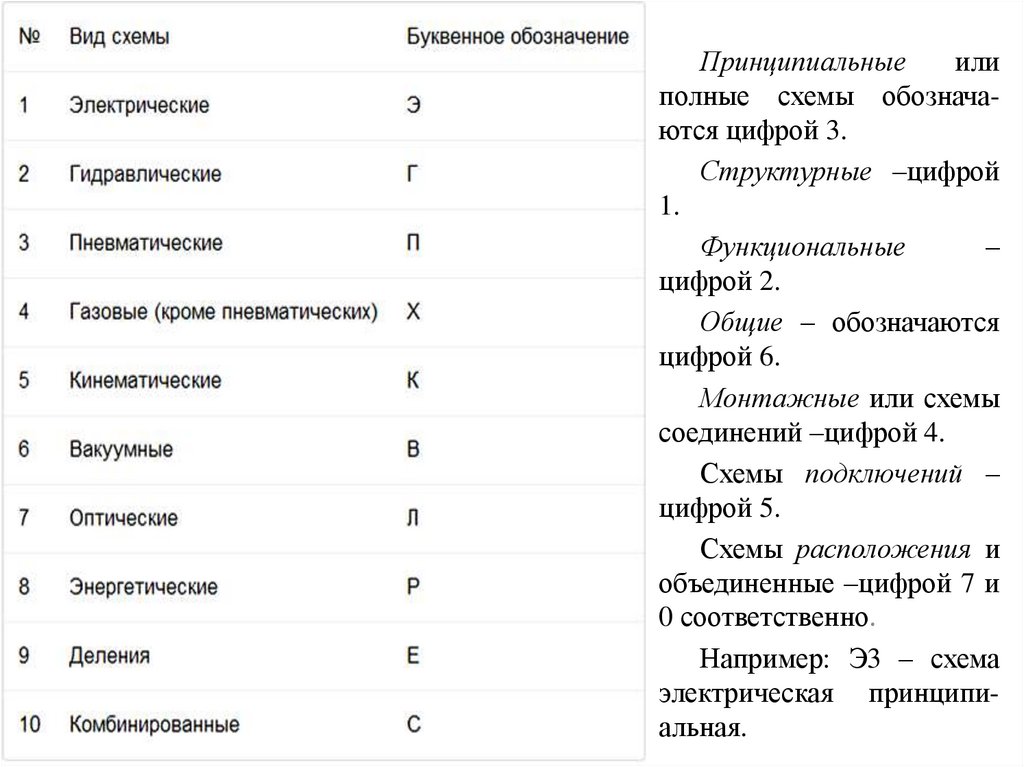

Принципиальные
или
полные схемы обозначаются цифрой 3.
Структурные –цифрой
1.
Функциональные
–
цифрой 2.
Общие – обозначаются
цифрой 6.
Монтажные или схемы
соединений –цифрой 4.
Схемы подключений –
цифрой 5.
Схемы расположения и
объединенные –цифрой 7 и
0 соответственно.
Например: Э3 – схема
электрическая принципиальная.

8. В рамках изучаемой дисциплины все рассматриваемые схемы относятся к системам электроснабжения, поэтому они функционально

Вопрос 2. Разновидности и назначение схем
В рамках изучаемой дисциплины все рассматриваемые схемы
относятся к системам электроснабжения, поэтому они функционально
электрические.
Электрическая схема – это графический документ, в котором, в
соответствии с правилами ГОСТ обозначаются соединения между собой
составных частей электроустановок, работающие за счет протекания
электроэнергии.

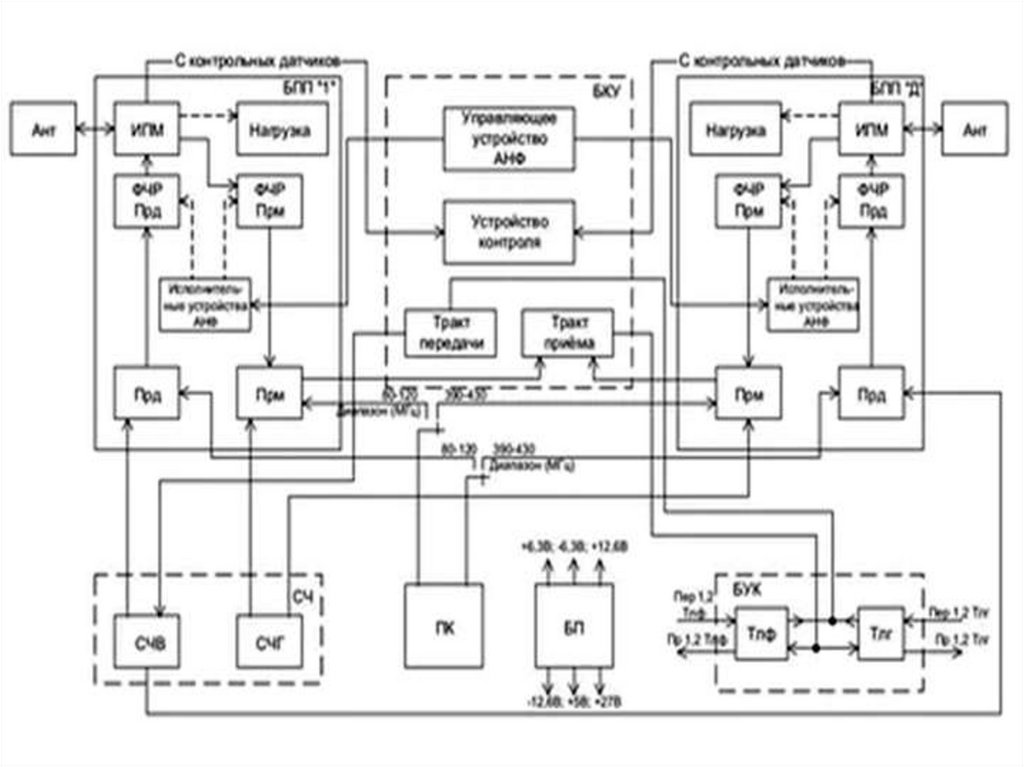

На
структурных
схемах
(разновидности
электрических)
осуществляется общее изображение устройства, компоненты или
отдельные узлы которого выполняются в виде блоков, обозначающих
оборудование, а связи (стрелочки) между блоками могут говорить о тех
или иных операциях, связующих отдельные блоки между собой.
Этот тип схем дает общее представление об устройстве и принципе
действия, поэтому на них часто проставлены стрелочки, имеются
поясняющие надписи и прочие обозначения, упрощающие понимание
процесса или поясняющие работу прибора. Для работы с ними не нужно
иметь электротехнического образования, так как ее обозначения понятны
даже не искушенному в электричестве человеку.

9.

10.

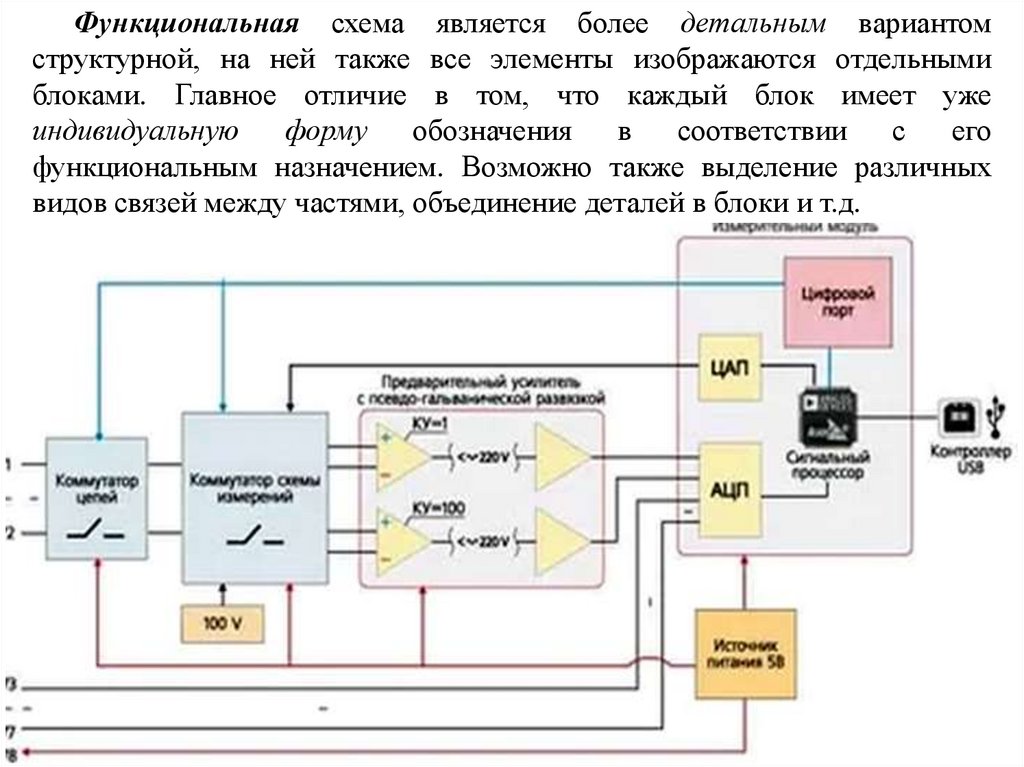

Функциональная схема является более детальным вариантом
структурной, на ней также все элементы изображаются отдельными
блоками. Главное отличие в том, что каждый блок имеет уже
индивидуальную
форму
обозначения
в
соответствии
с
его
функциональным назначением. Возможно также выделение различных
видов связей между частями, объединение деталей в блоки и т.д.

11.

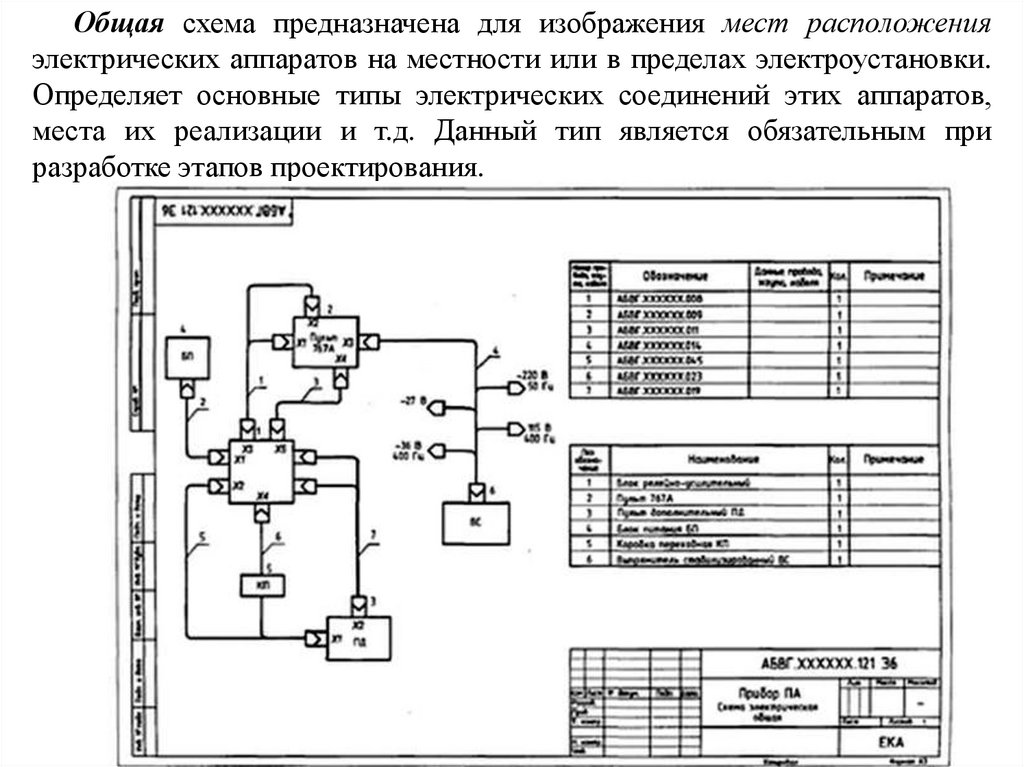

Общая схема предназначена для изображения мест расположения
электрических аппаратов на местности или в пределах электроустановки.
Определяет основные типы электрических соединений этих аппаратов,
места их реализации и т.д. Данный тип является обязательным при
разработке этапов проектирования.

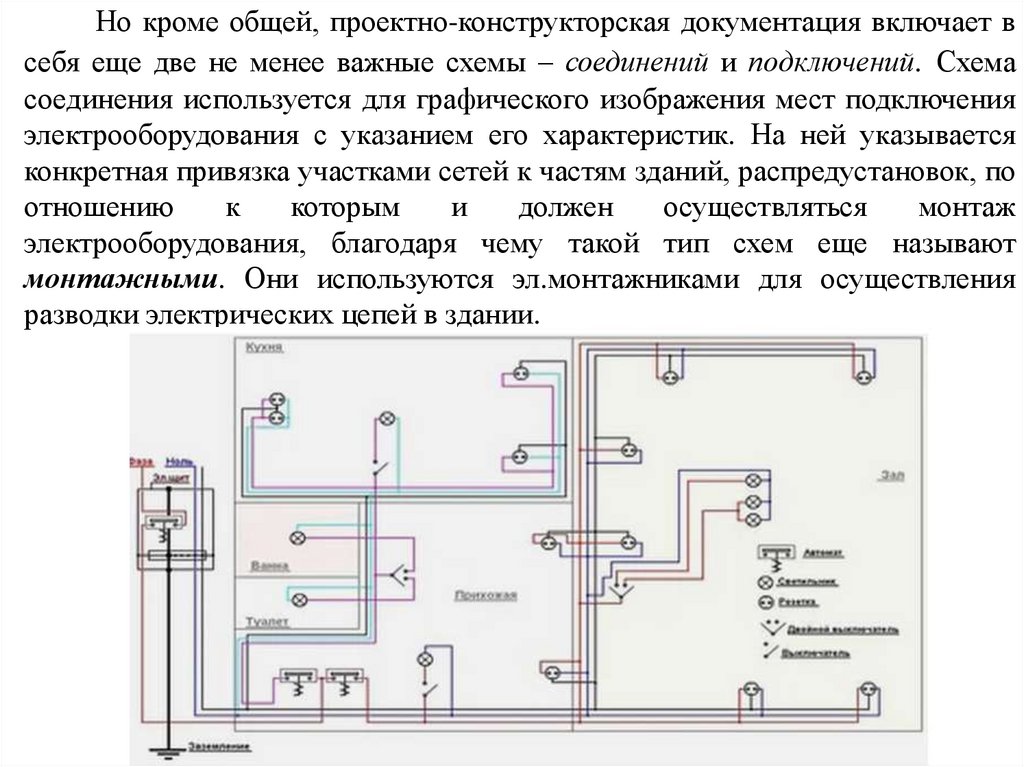

12. Но кроме общей, проектно-конструкторская документация включает в себя еще две не менее важные схемы – соединений и подключений.

Схема
соединения используется для графического изображения мест подключения
электрооборудования с указанием его характеристик. На ней указывается
конкретная привязка участками сетей к частям зданий, распредустановок, по
отношению
к
которым
и
должен
осуществляться
монтаж
электрооборудования, благодаря чему такой тип схем еще называют
монтажными. Они используются эл.монтажниками для осуществления
разводки электрических цепей в здании.

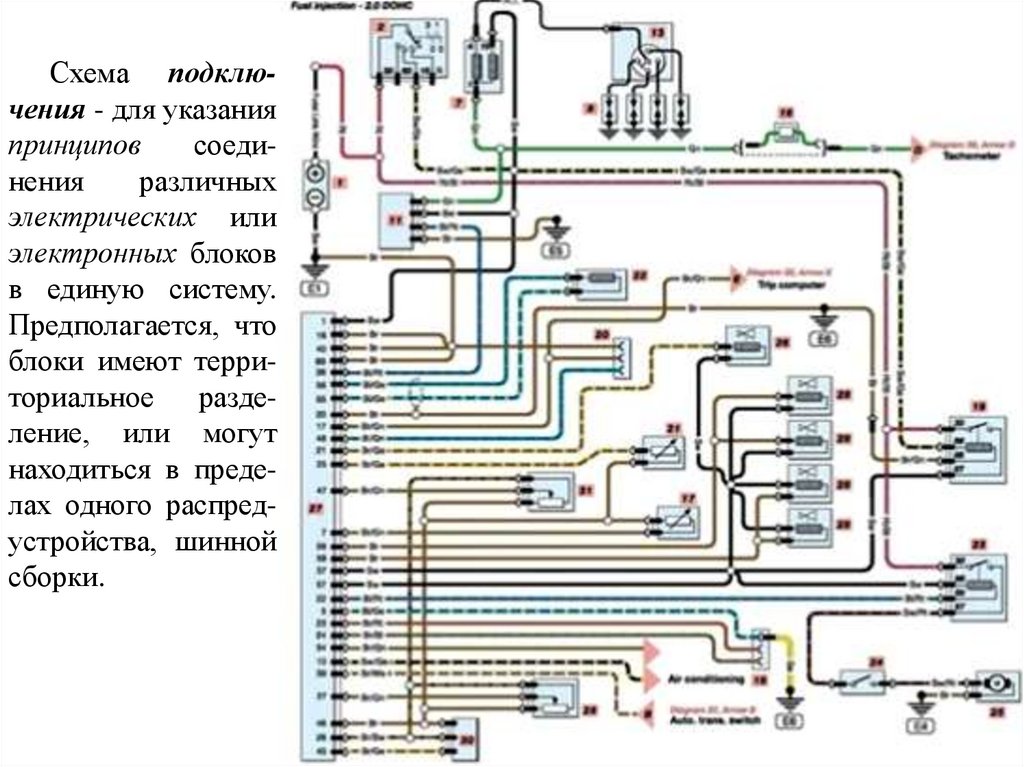

13. Схема подклю-чения - для указания принципов соеди-нения различных электрических или электронных блоков в единую систему.

Схема подключения - для указания
принципов
соединения
различных
электрических или
электронных блоков
в единую систему.
Предполагается, что
блоки имеют территориальное разделение, или могут
находиться в пределах одного распредустройства, шинной
сборки.

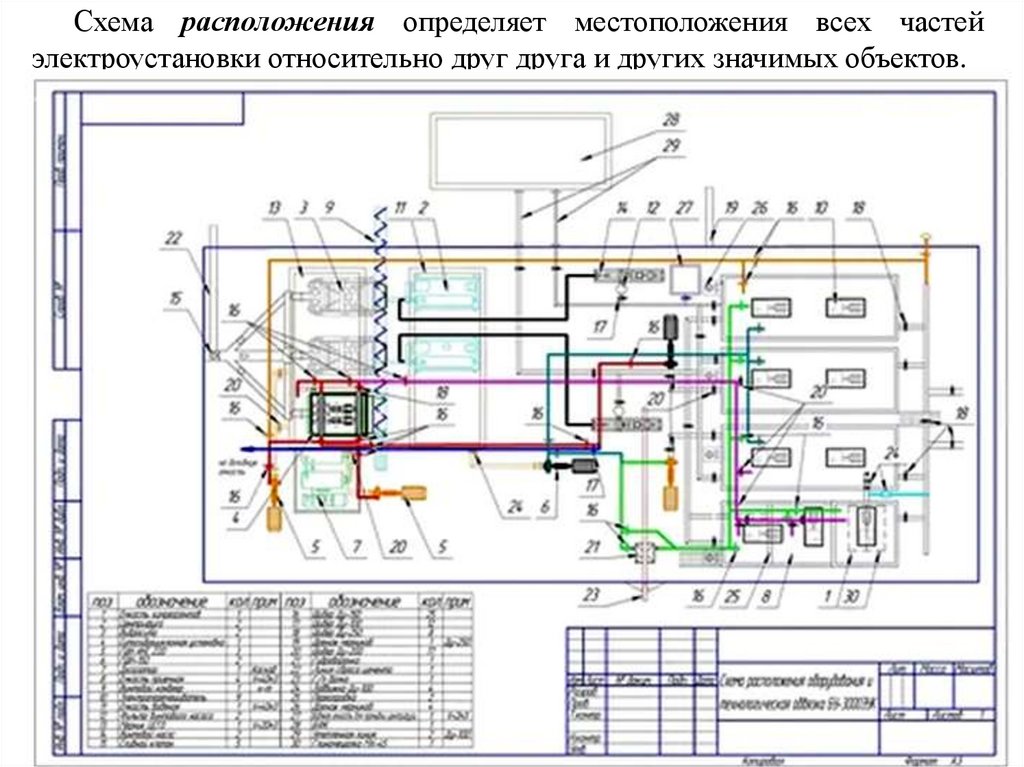

14. Схема расположения определяет местоположения всех частей электроустановки относительно друг друга и других значимых объектов.

15.

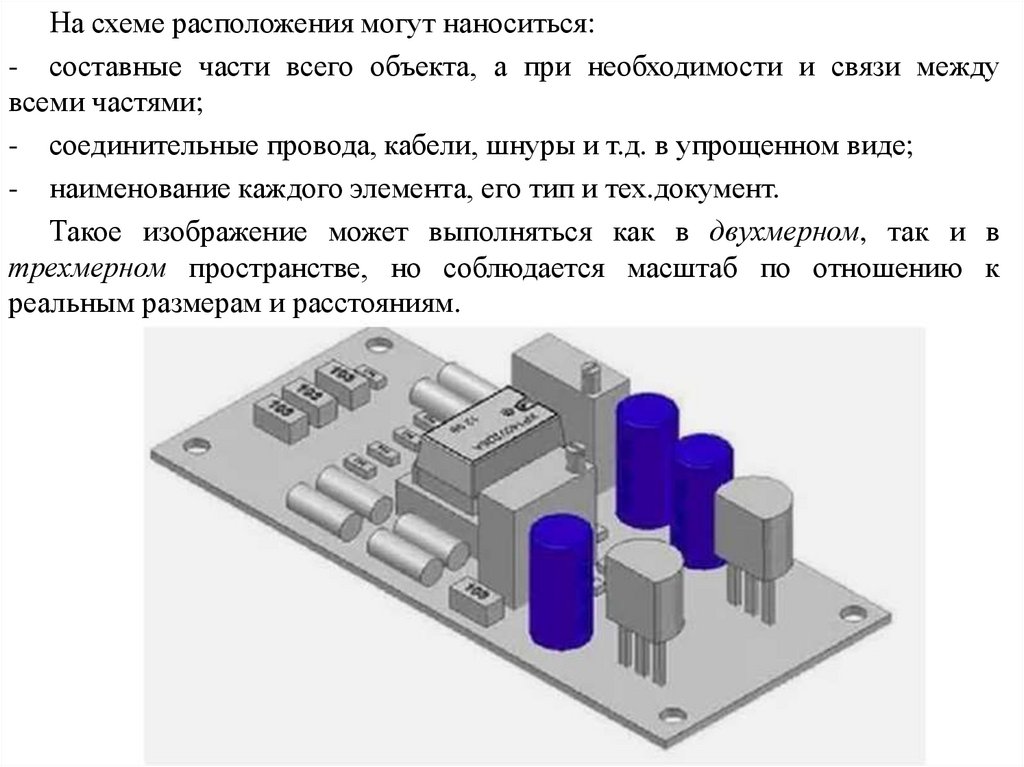

На схеме расположения могут наноситься:
- составные части всего объекта, а при необходимости и связи между
всеми частями;
- соединительные провода, кабели, шнуры и т.д. в упрощенном виде;
- наименование каждого элемента, его тип и тех.документ.
Такое изображение может выполняться как в двухмерном, так и в
трехмерном пространстве, но соблюдается масштаб по отношению к
реальным размерам и расстояниям.

16.

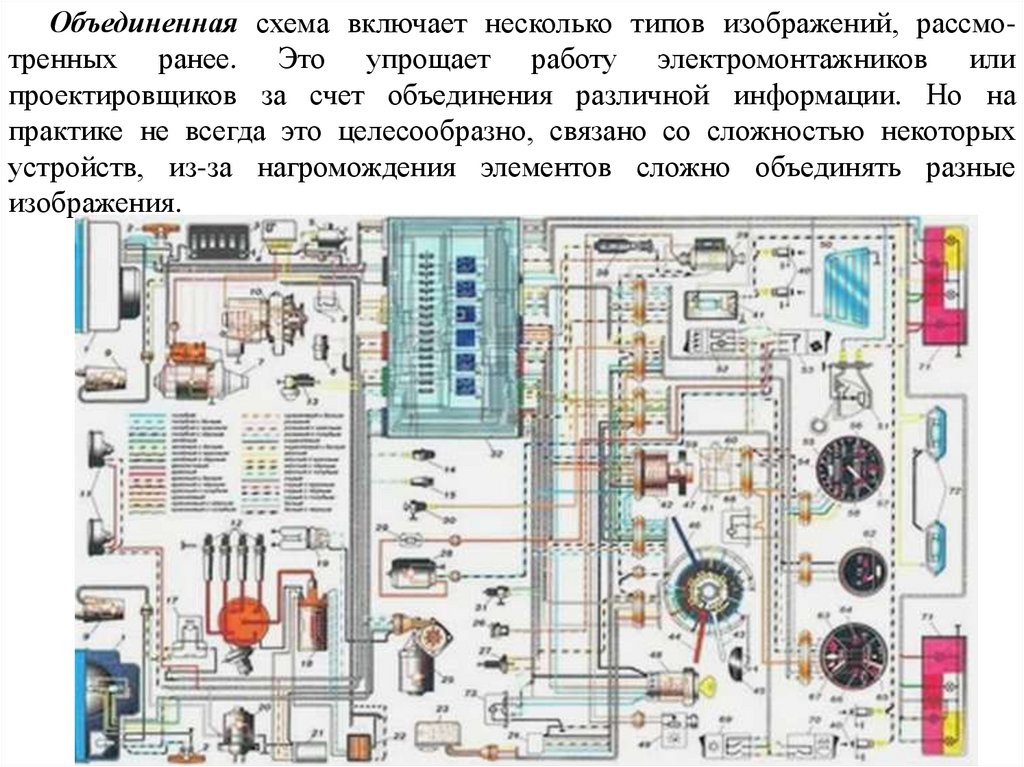

Объединенная схема включает несколько типов изображений, рассмотренных ранее. Это упрощает работу электромонтажников или
проектировщиков за счет объединения различной информации. Но на
практике не всегда это целесообразно, связано со сложностью некоторых
устройств, из-за нагромождения элементов сложно объединять разные
изображения.
