Дипломный проект на тему: «Разработка прототипа интернет-радио на основе контроллера ESP32»

1.

ПРАВИТЕЛЬСТВО САНКТ-ПЕТЕРБУРГА
КОМИТЕТ ПО НАУКЕ И ВЫСШЕЙ ШКОЛЕ
Санкт-Петербургское государственное бюджетное профессиональное
образовательное учреждение
«Санкт-Петербургский технический колледж управления и коммерции»
ДИПЛОМНЫЙ ПРОЕКТ
09.02.01 «Компьютерные системы и комплексы»
…………………………………………………………………………………………
Код и Наименование специальности
РАЗРАБОТКА ПРОТОТИПА ИНТЕРНЕТ-РАДИО НА ОСНОВЕ
КОНТРОЛЛЕРА ESP32
………………………………………………………………………………………
Тема дипломного проекта
Выполнила:
Студент группы 9СК-42к
Богданова Дарья Викторовна
Руководитель:
преподаватель
СПб ГБПОУ «СПб ТКУиК»
Ильюшина Алёна Николаевна
Санкт-Петербург 2024

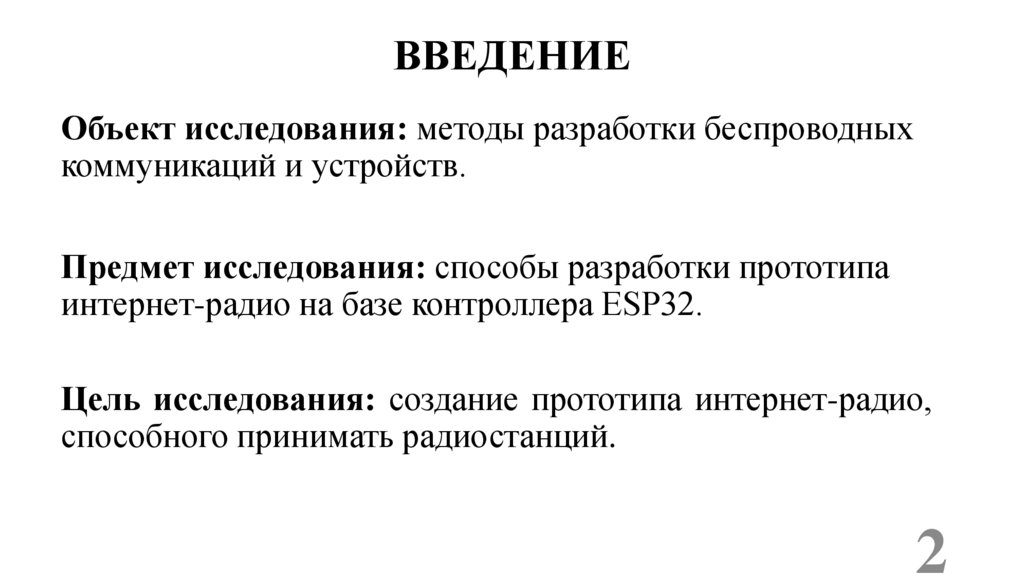

2. ВВЕДЕНИЕ

Объект исследования: методы разработки беспроводных
коммуникаций и устройств.
Предмет исследования: способы разработки прототипа
интернет-радио на базе контроллера ESP32.
Цель исследования: создание прототипа интернет-радио,
способного принимать радиостанций.
2

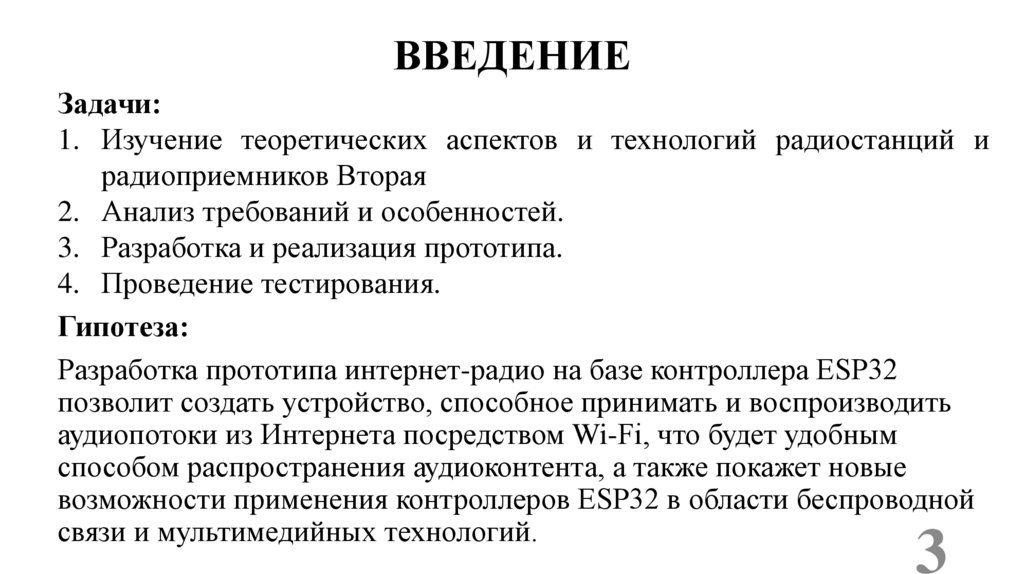

3. ВВЕДЕНИЕ

Задачи:
1. Изучение теоретических аспектов и технологий радиостанций и
радиоприемников Вторая
2. Анализ требований и особенностей.
3. Разработка и реализация прототипа.
4. Проведение тестирования.
Гипотеза:
Разработка прототипа интернет-радио на базе контроллера ESP32
позволит создать устройство, способное принимать и воспроизводить
аудиопотоки из Интернета посредством Wi-Fi, что будет удобным
способом распространения аудиоконтента, а также покажет новые
возможности применения контроллеров ESP32 в области беспроводной
связи и мультимедийных технологий.
3

4.

АНАЛОГИ УСТРОЙСТВА
Tangent Quattro MK II
SberBoom
4

5.

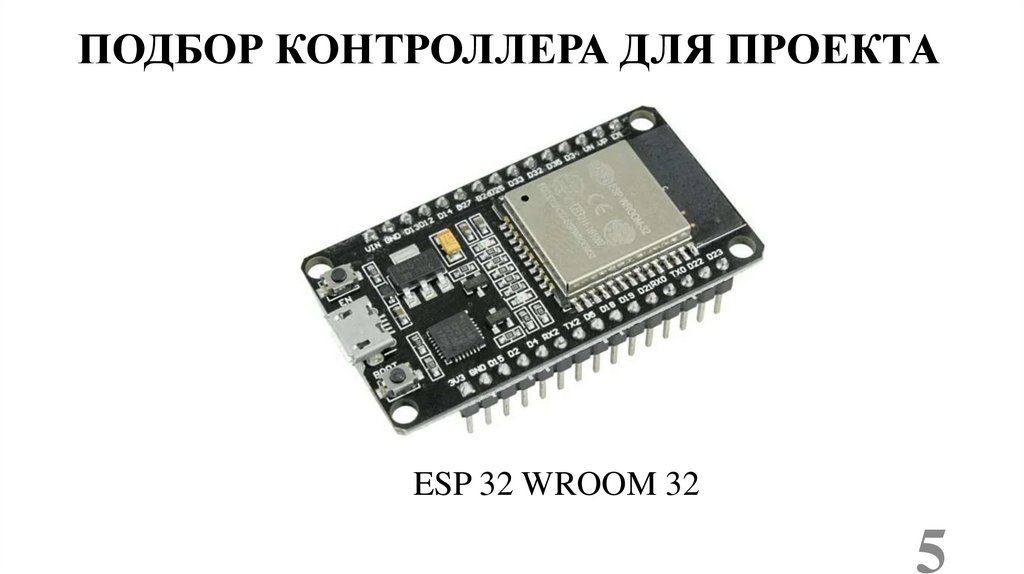

ПОДБОР КОНТРОЛЛЕРА ДЛЯ ПРОЕКТА
ESP 32 WROOM 32
5

6.

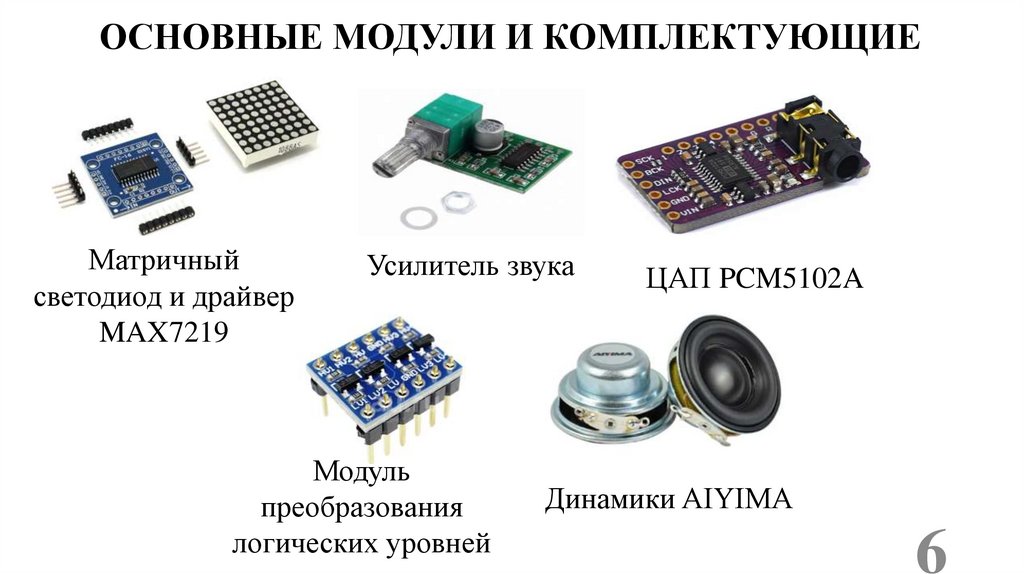

ОСНОВНЫЕ МОДУЛИ И КОМПЛЕКТУЮЩИЕ
Матричный
светодиод и драйвер
MAX7219
Усилитель звука
Модуль
преобразования
логических уровней
ЦАП PCM5102A
Динамики AIYIMA
6

7.

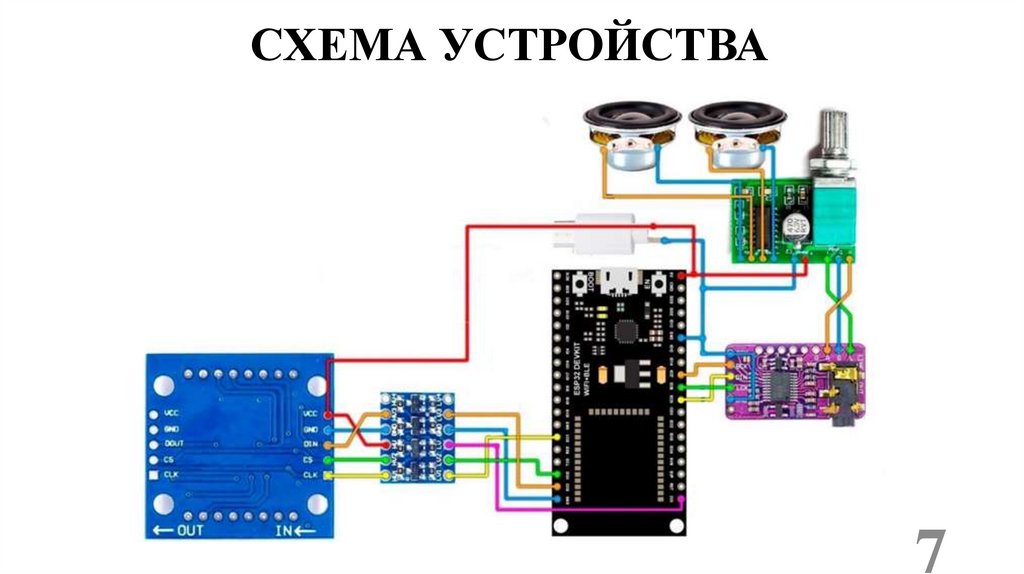

СХЕМА УСТРОЙСТВА
7

8.

ИСПОЛЬЗУЕМЫЕ ПРОГРАММЫ
КОМПАС-3D
Arduino Software (IDE)
8

9.

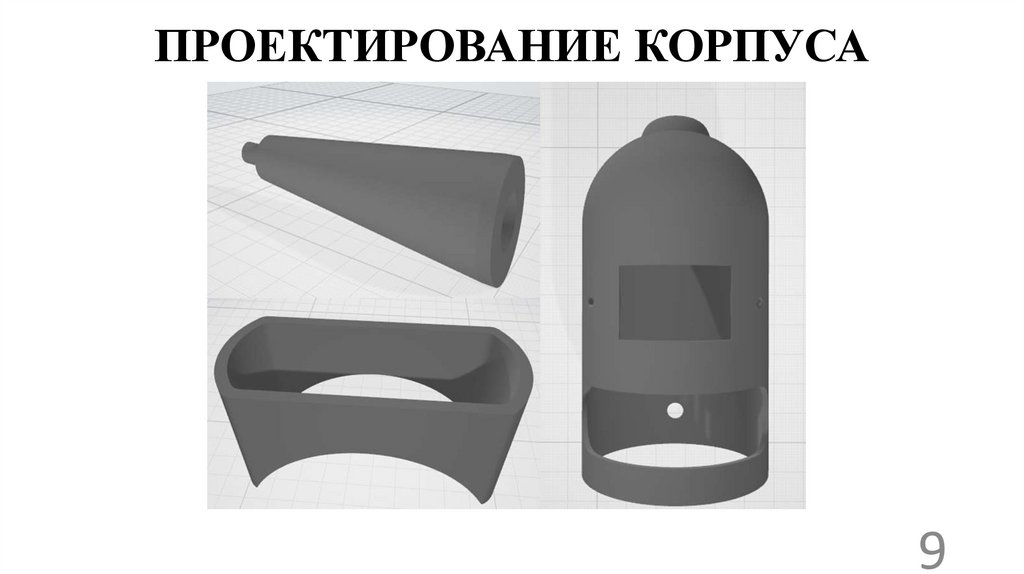

ПРОЕКТИРОВАНИЕ КОРПУСА
9

10.

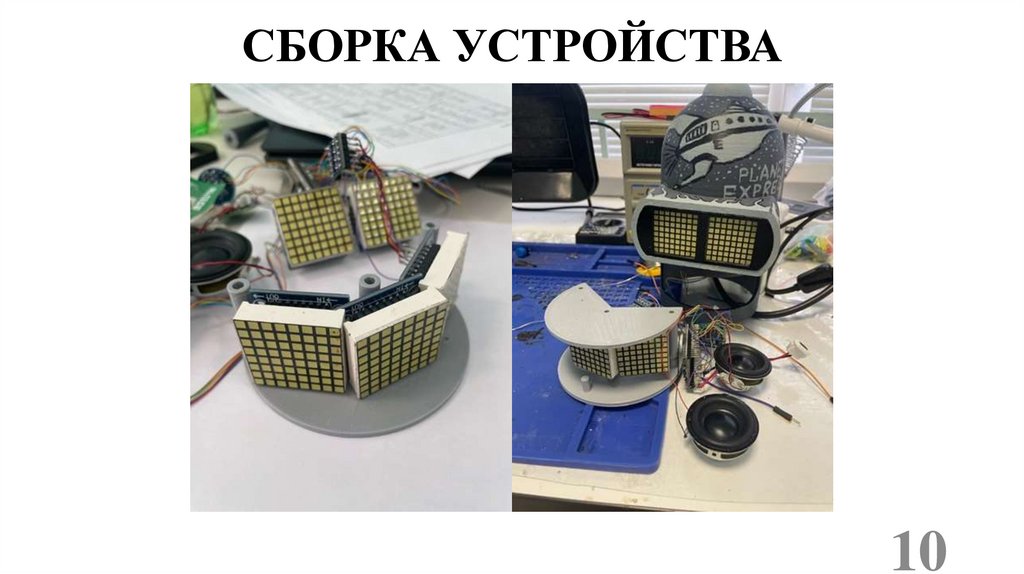

СБОРКА УСТРОЙСТВА
10

11.

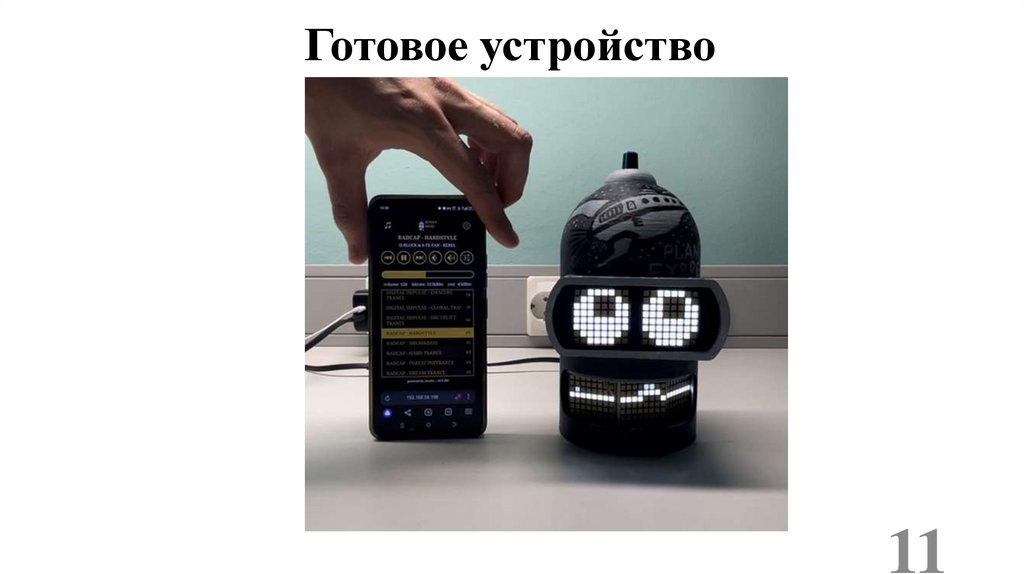

Готовое устройство
11

12. СПАСИБО ЗА ВНИМАНИЕ!

12
