Разработка электровентилятора системы охлаждения

1. Разработка электровентилятора системы охлаждения

Участники проекта:
Анисковец Александр 231-121
Кербулатова Марха 231-121
Макаров Артём 231-115
Подвигин Николай 231-121
Студенты первого курса
Куратор проекта:
Любимов Илья Андреевич
Заказчик:
ФГУП «НАМИ»

2.

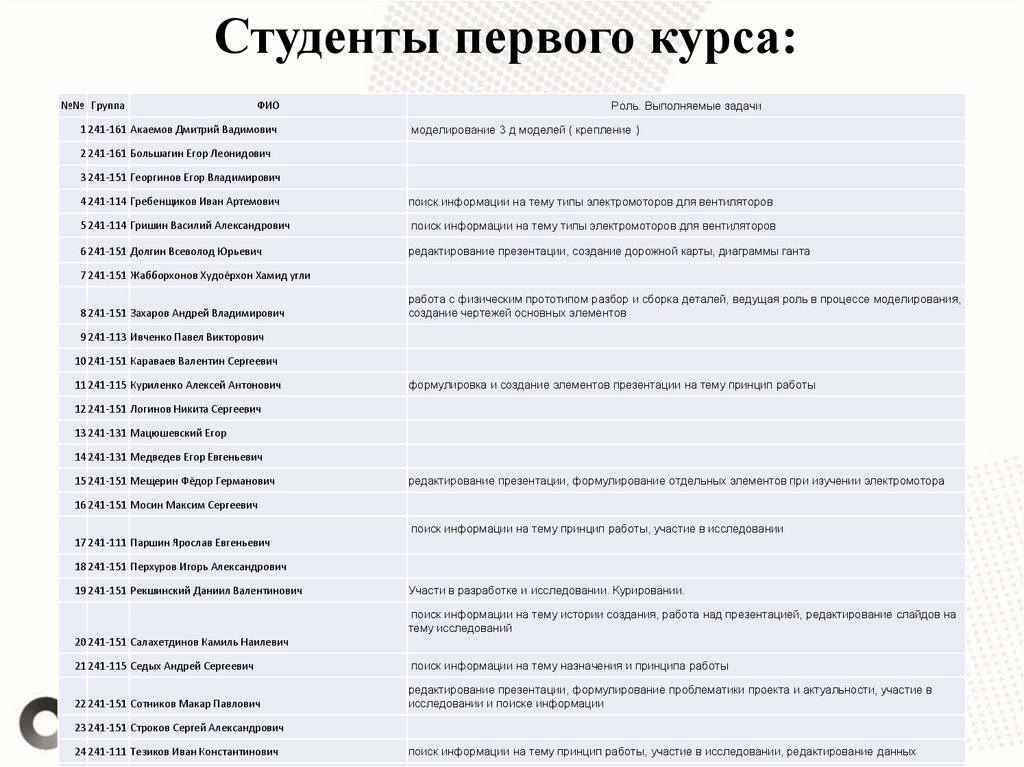

Студенты первого курса:
№№ Группа
ФИО
1 241-161 Акаемов Дмитрий Вадимович
Роль. Выполняемые задачи
моделирование 3 д моделей ( крепление )
2 241-161 Большагин Егор Леонидович
3 241-151 Георгинов Егор Владимирович
4 241-114 Гребенщиков Иван Артемович
поиск информации на тему типы электромоторов для вентиляторов
5 241-114 Гришин Василий Александрович
поиск информации на тему типы электромоторов для вентиляторов
6 241-151 Долгин Всеволод Юрьевич
редактирование презентации, создание дорожной карты, диаграммы ганта
7 241-151 Жабборхонов Худоёрхон Хамид угли
8 241-151 Захаров Андрей Владимирович
работа с физическим прототипом разбор и сборка деталей, ведущая роль в процессе моделирования,
создание чертежей основных элементов
9 241-113 Ивченко Павел Викторович
10 241-151 Караваев Валентин Сергеевич
11 241-115 Куриленко Алексей Антонович
формулировка и создание элементов презентации на тему принцип работы
12 241-151 Логинов Никита Сергеевич
13 241-131 Мацюшевский Егор
14 241-131 Медведев Егор Евгеньевич
15 241-151 Мещерин Фёдор Германович
редактирование презентации, формулирование отдельных элементов при изучении электромотора
16 241-151 Мосин Максим Сергеевич
поиск информации на тему принцип работы, участие в исследовании
17 241-111 Паршин Ярослав Евгеньевич
18 241-151 Перхуров Игорь Александрович
19 241-151 Рекшинский Даниил Валентинович
Участи в разработке и исследовании. Курировании.
поиск информации на тему истории создания, работа над презентацией, редактирование слайдов на
тему исследований
20 241-151 Салахетдинов Камиль Наилевич
21 241-115 Седых Андрей Сергеевич
поиск информации на тему назначения и принципа работы
22 241-151 Сотников Макар Павлович
редактирование презентации, формулирование проблематики проекта и актуальности, участие в
исследовании и поиске информации
23 241-151 Строков Сергей Александрович
24 241-111 Тезиков Иван Константинович
поиск информации на тему принцип работы, участие в исследовании, редактирование данных

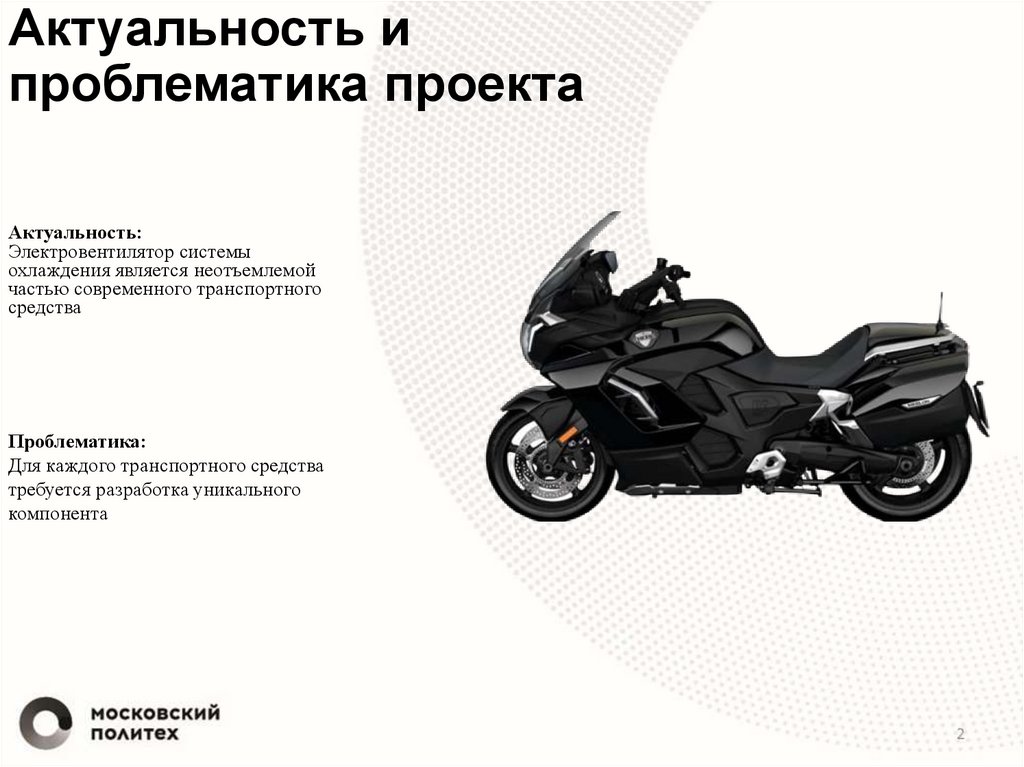

3. Актуальность и проблематика проекта

Актуальность:
Электровентилятор системы
охлаждения является неотъемлемой
частью современного транспортного
средства
Проблематика:
Для каждого транспортного средства
требуется разработка уникального
компонента

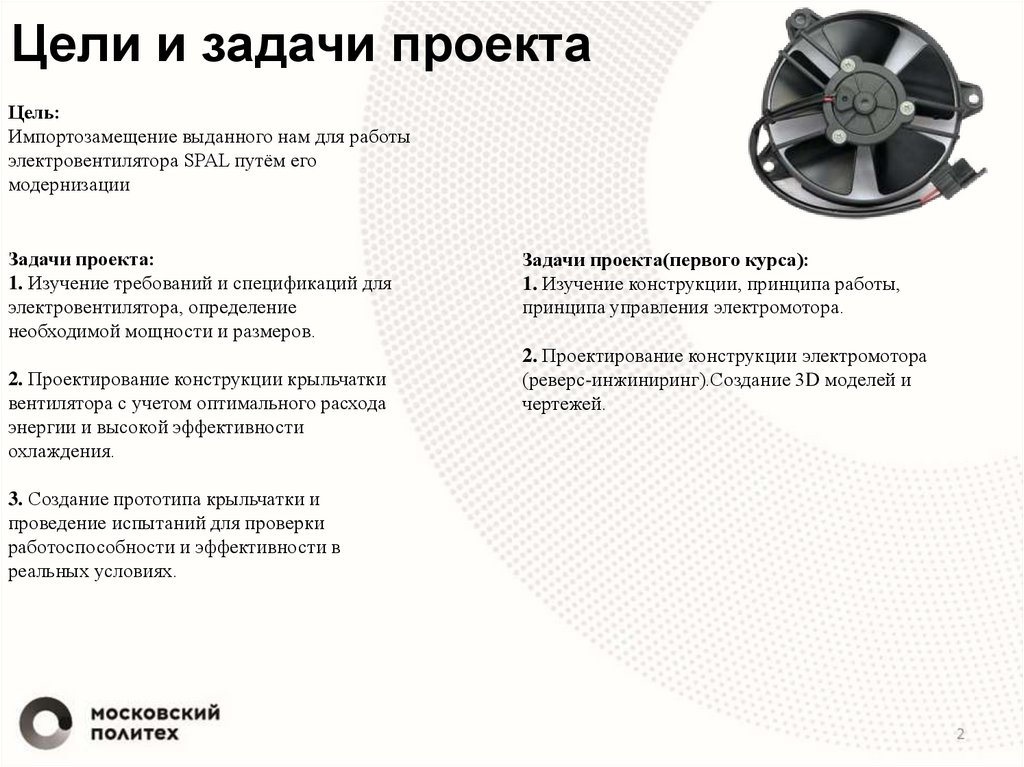

4. Цели и задачи проекта

Цель:
Импортозамещение выданного нам для работы
электровентилятора SPAL путём его
модернизации
Задачи проекта:
1. Изучение требований и спецификаций для
электровентилятора, определение
необходимой мощности и размеров.
2. Проектирование конструкции крыльчатки
вентилятора с учетом оптимального расхода
энергии и высокой эффективности
охлаждения.
3. Создание прототипа крыльчатки и
проведение испытаний для проверки
работоспособности и эффективности в
реальных условиях.
Задачи проекта(первого курса):
1. Изучение конструкции, принципа работы,
принципа управления электромотора.
2. Проектирование конструкции электромотора
(реверс-инжиниринг).Создание 3D моделей и
чертежей.

5. Структура работы в проекте

Формирование
технического задания
Изучение характеристик
исходного вентилятора
Расчет характеристик
исходной модели
Проектировка нового
вентилятора

6. Взаимодействие с заказчиком

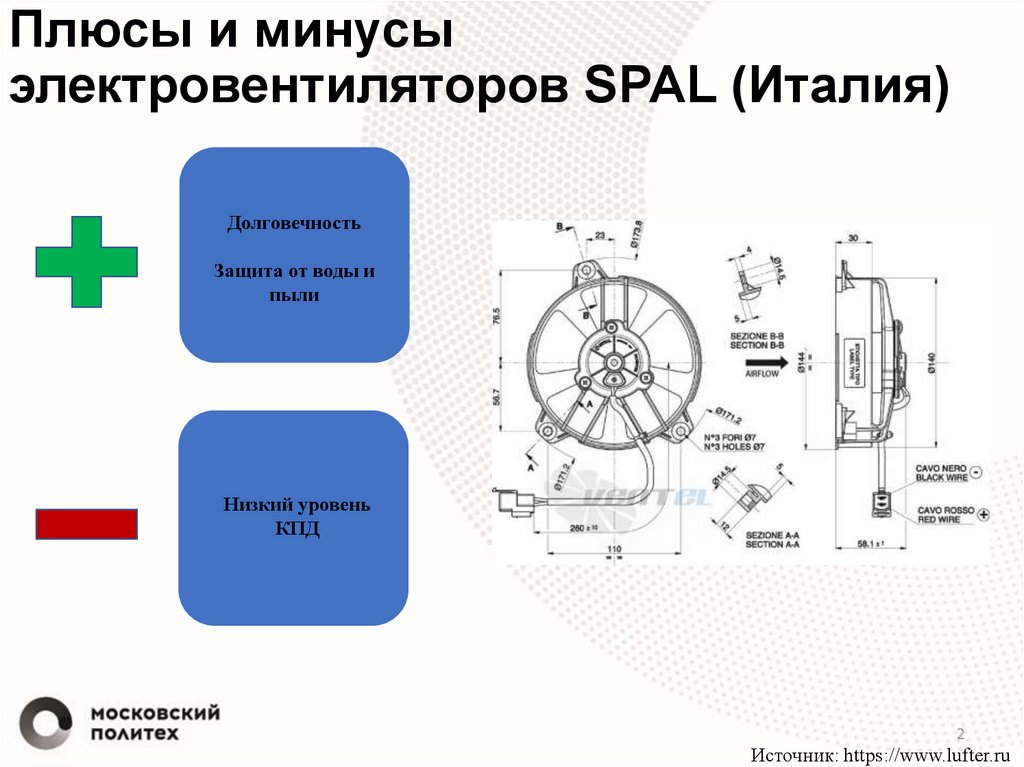

7. Плюсы и минусы электровентиляторов SPAL (Италия)

Долговечность
Защита от воды и
пыли
Низкий уровень
КПД
Источник: https://www.lufter.ru

8. Промежуточный результат

3d модели двух вариантов
крыльчатки
Прототип крыльчатки
прототип №2 в стадии
изготовления
3D модель
электромотора

9.

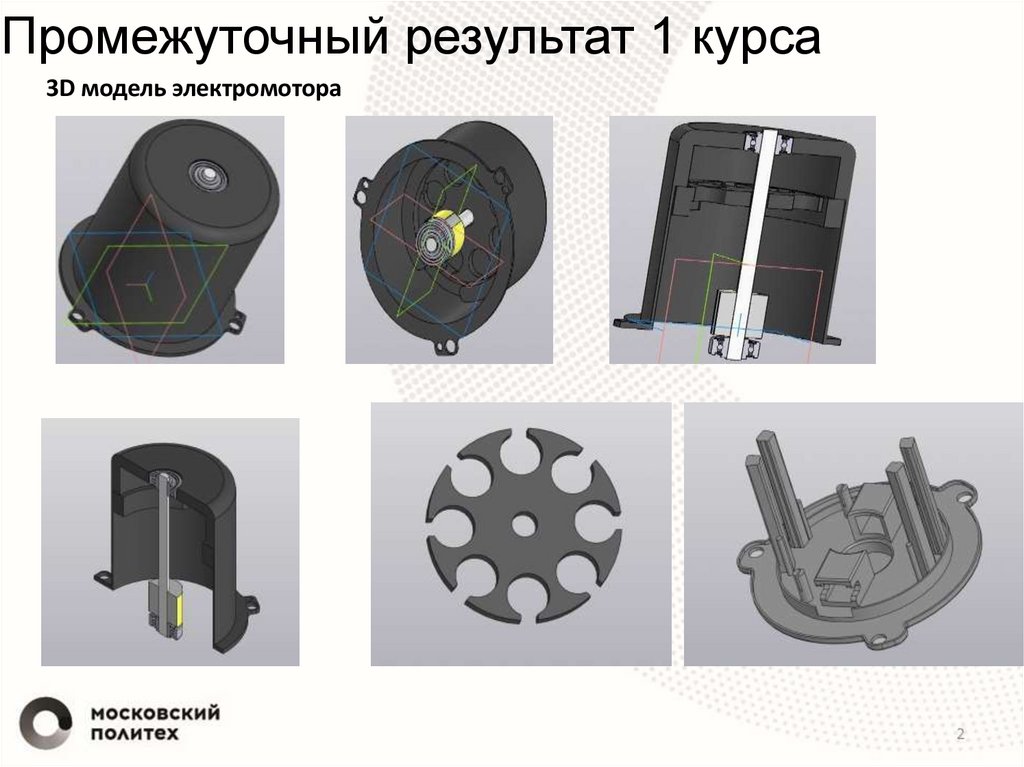

Промежуточный результат 1 курса
3D модель электромотора

10.

.

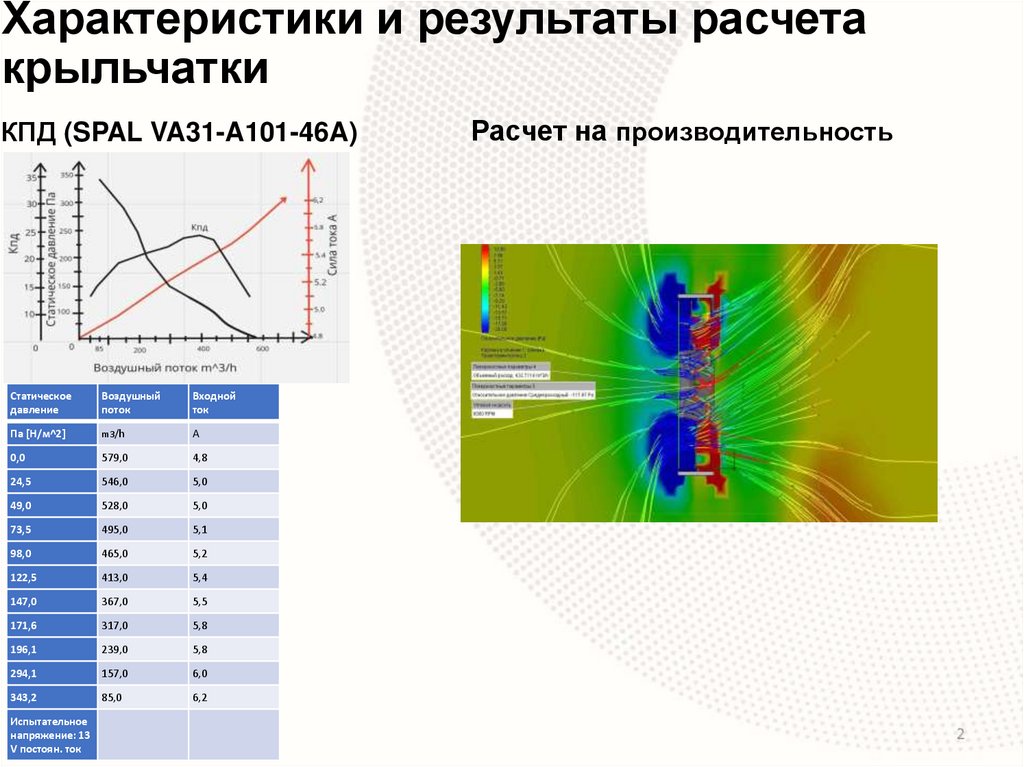

11. Характеристики и результаты расчета крыльчатки

КПД (SPAL VA31-A101-46A)
Статическое
давление
Воздушный
поток
Входной
ток
Па [Н/м^2]
m3/h
A
0,0
579,0
4,8
24,5
546,0
5,0
49,0
528,0
5,0
73,5
495,0
5,1
98,0
465,0
5,2
122,5
413,0
5,4
147,0
367,0
5,5
171,6
317,0
5,8
196,1
239,0
5,8
294,1
157,0
6,0
343,2
85,0
6,2
Испытательное
напряжение: 13
V постоян. ток
Расчет на производительность

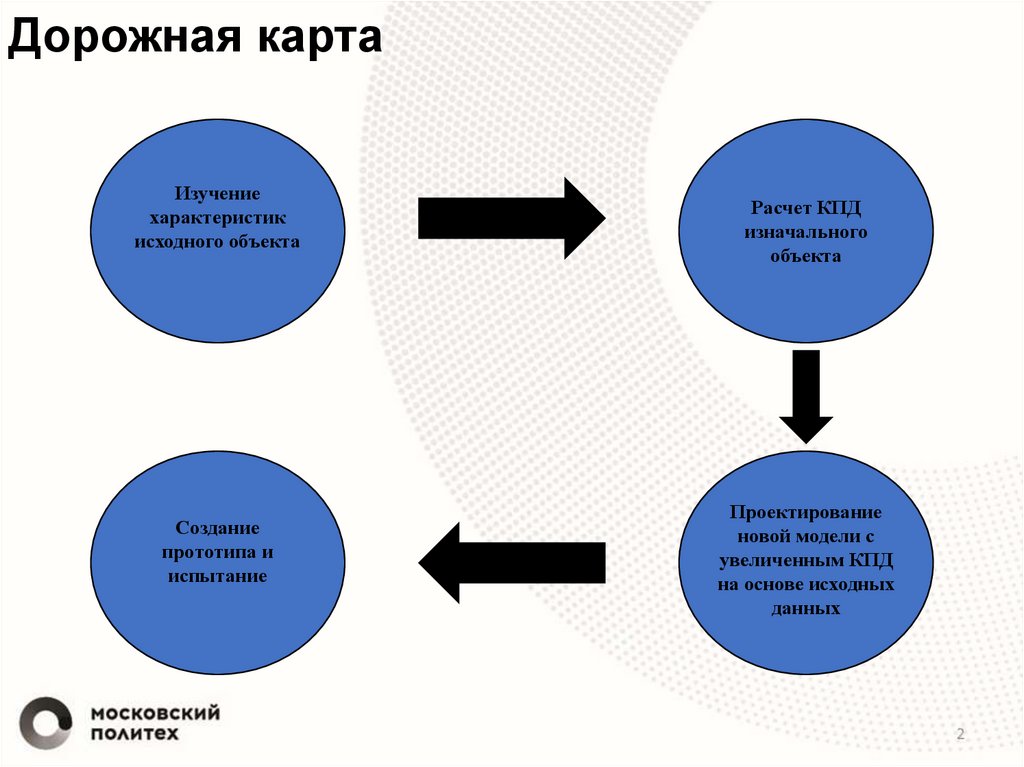

12. Дорожная карта

Изучение
характеристик
исходного объекта
Создание
прототипа и
испытание
Расчет КПД
изначального
объекта
Проектирование
новой модели с
увеличенным КПД
на основе исходных
данных

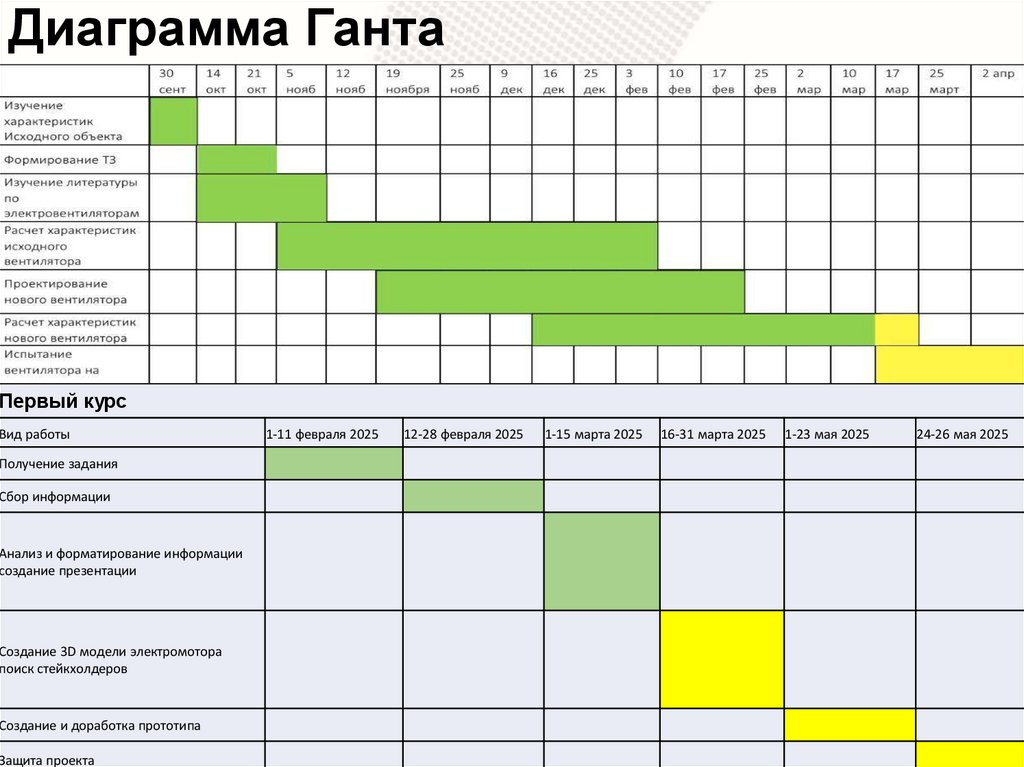

13. Диаграмма Ганта

Первый курс
Вид работы
Получение задания
Сбор информации
Анализ и форматирование информации
создание презентации
Создание 3D модели электромотора
поиск стейкхолдеров
Создание и доработка прототипа
Защита проекта
1-11 февраля 2025
12-28 февраля 2025
1-15 марта 2025
16-31 марта 2025
1-23 мая 2025
24-26 мая 2025

14. Спасибо за внимание!
