Учебный лабораторный блок питания

1. Учебный лабораторный блок питания

2.

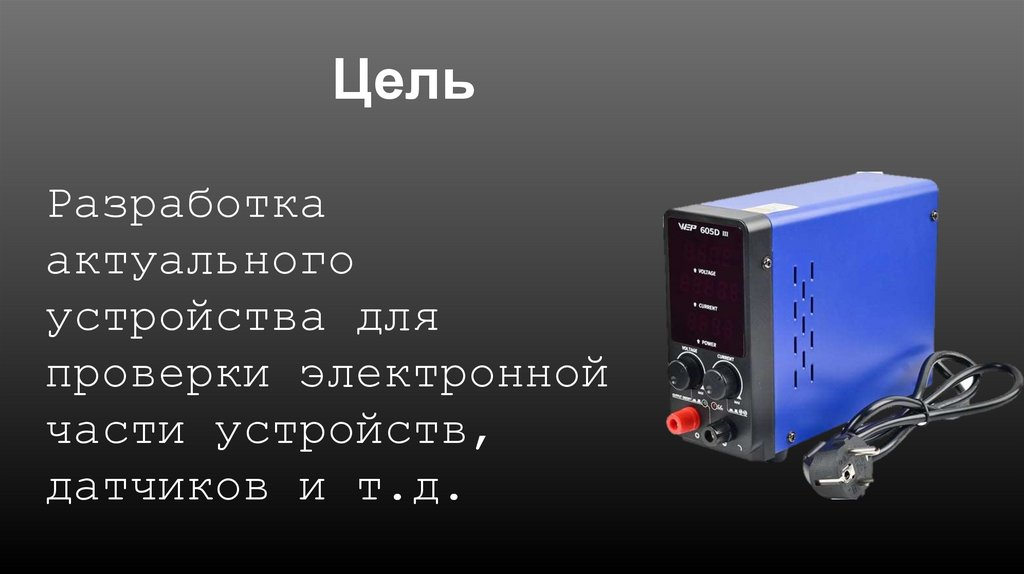

Цель
Разработка
актуального
устройства для
проверки электронной
части устройств,
датчиков и т.д.

3.

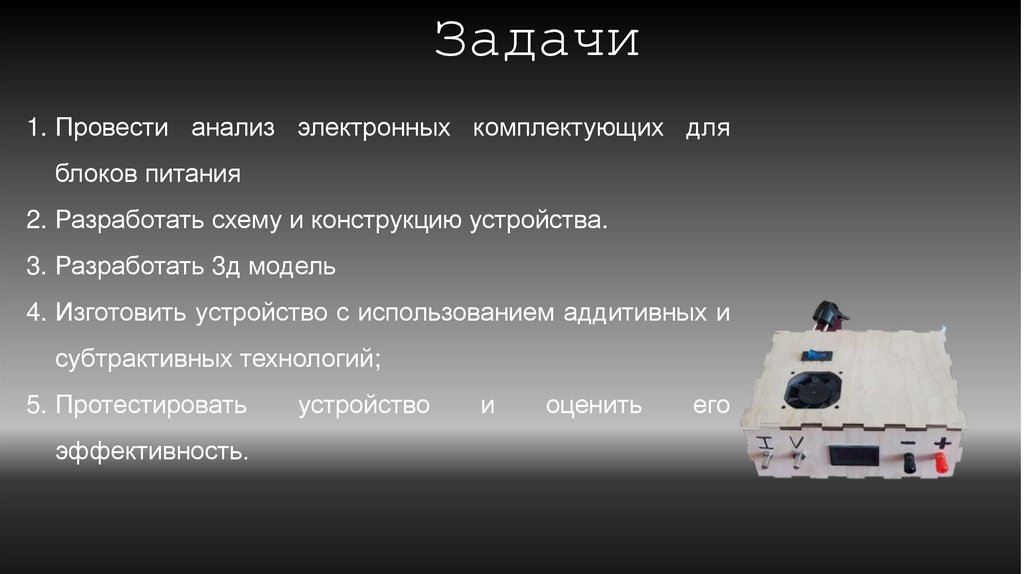

Задачи
1. Провести анализ электронных комплектующих для
блоков питания
2. Разработать схему и конструкцию устройства.
3. Разработать 3д модель
4. Изготовить устройство с использованием аддитивных и
субтрактивных технологий;
5. Протестировать
эффективность.
устройство
и
оценить
его

4. актуальностьлаабораторн

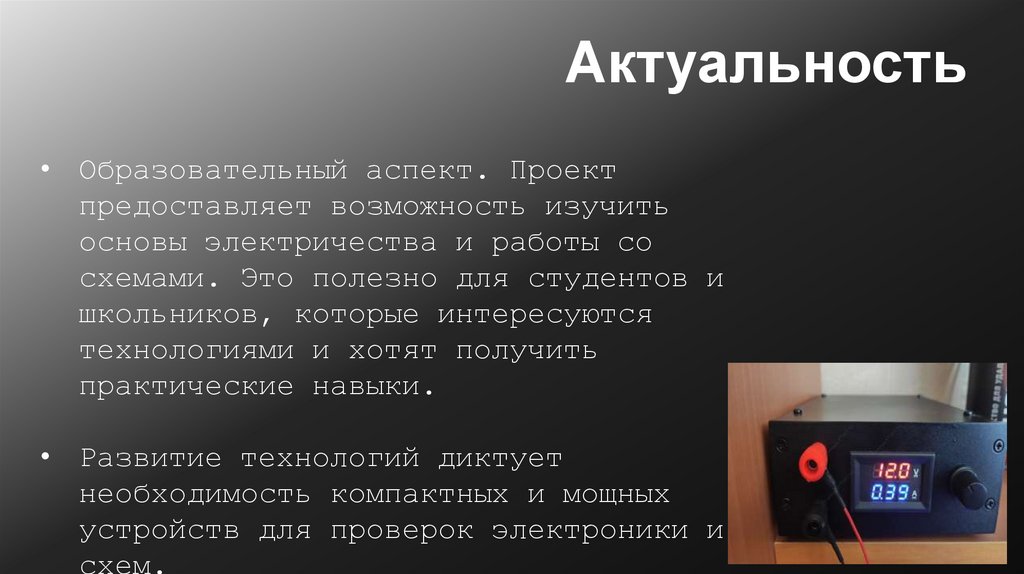

Актуальность
актуальностьлаабораторн
• Образовательный аспект. Проект
предоставляет возможность изучить
основы электричества и работы со
схемами. Это полезно для студентов и
школьников, которые интересуются
технологиями и хотят получить
практические навыки.
• Развитие технологий диктует
необходимость компактных и мощных
устройств для проверок электроники и
схем.

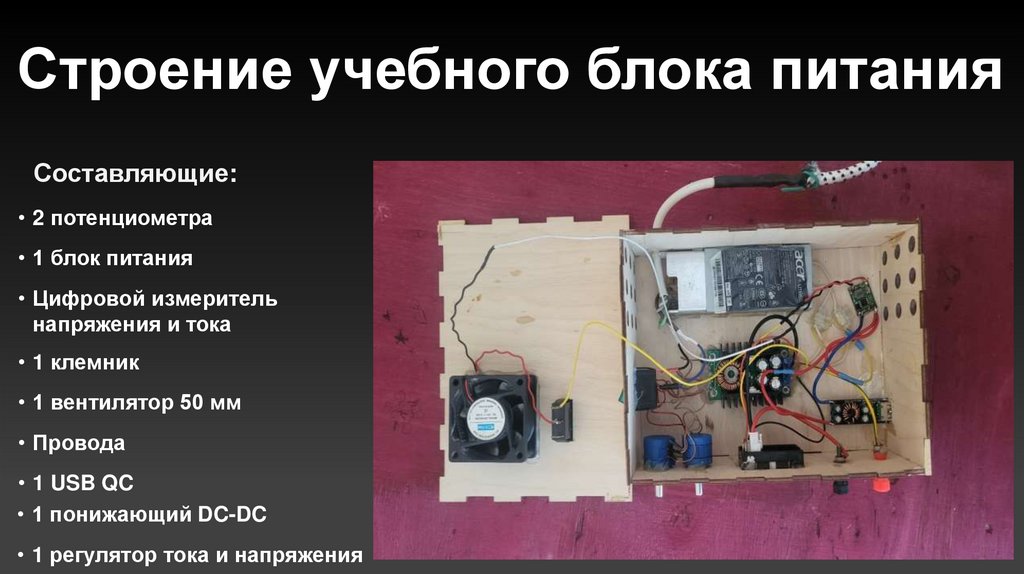

5. Строение учебного блока питания

Составляющие:
• 2 потенциометра
• 1 блок питания
• Цифровой измеритель
напряжения и тока
• 1 клемник
• 1 вентилятор 50 мм
• Провода
• 1 USB QC
• 1 понижающий DC-DC
• 1 регулятор тока и напряжения

6.

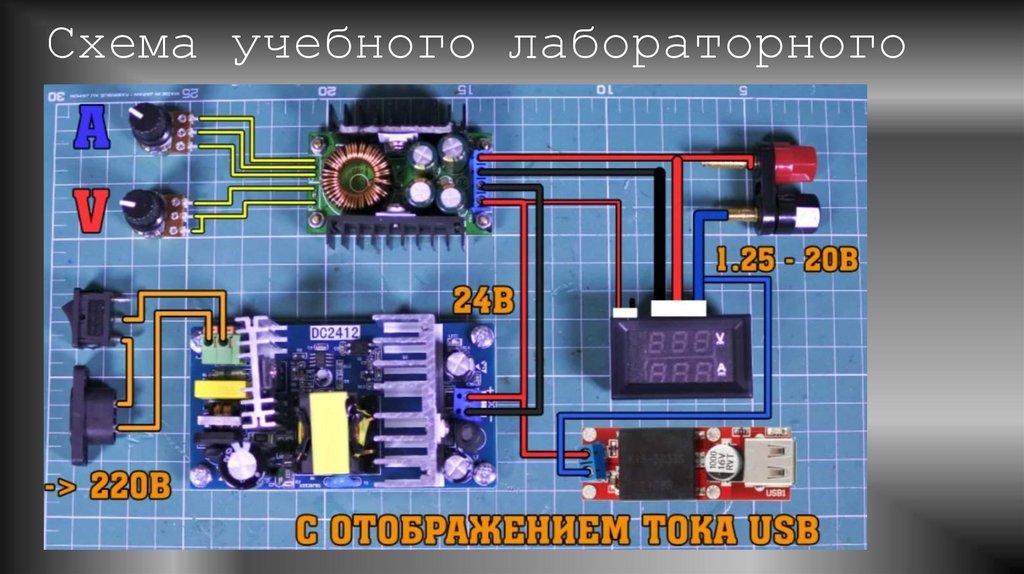

Схема учебного лабораторного
блока питания

7. Учебный лабораторный блок питания

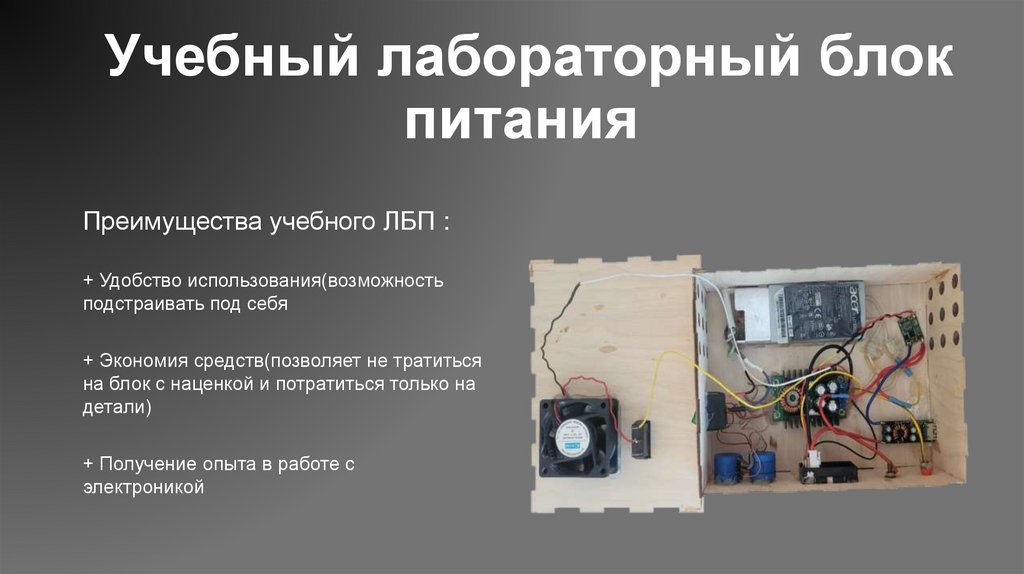

Преимущества учебного ЛБП :
+ Удобство использования(возможность
подстраивать под себя
+ Экономия средств(позволяет не тратиться
на блок с наценкой и потратиться только на
детали)
+ Получение опыта в работе с
электроникой

8.

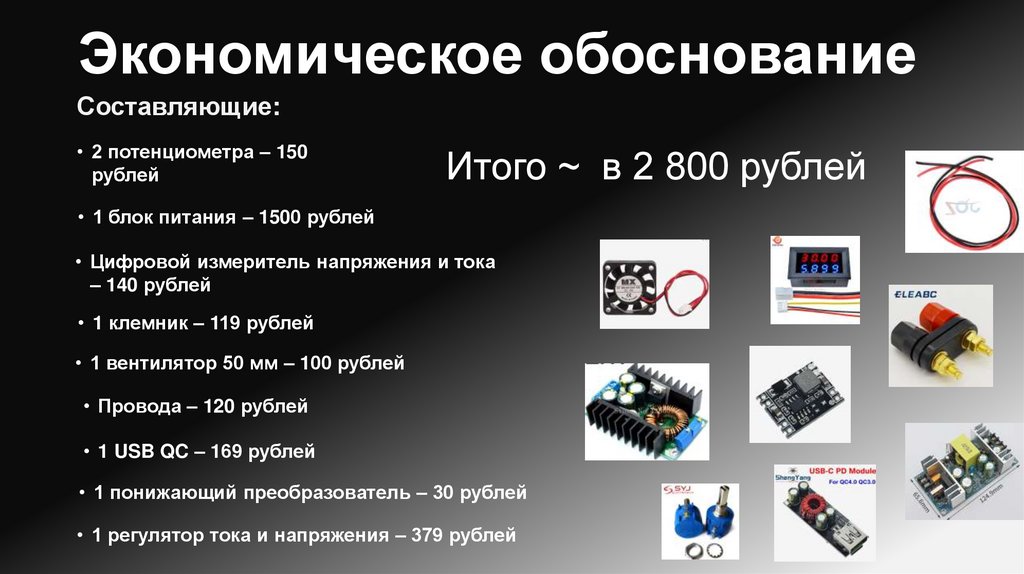

Экономическое обоснование
Составляющие:
• 2 потенциометра – 150
рублей
Итого ~ в 2 800 рублей
• 1 блок питания – 1500 рублей
• Цифровой измеритель напряжения и тока
– 140 рублей
• 1 клемник – 119 рублей
• 1 вентилятор 50 мм – 100 рублей
• Провода – 120 рублей
• 1 USB QC – 169 рублей
• 1 понижающий преобразователь – 30 рублей
• 1 регулятор тока и напряжения – 379 рублей

9.

Заключение
Из этой презентации
можно сделать несколько
выводов и обобщить их
Например:
Вы узнали о строении,
принципе работы и
пользе учебного ЛБП
Вы также узнали
порядок сборки и пользу
того ,чтобы сделать его
самому
