УРЧ. Усилители радиочастоты

1.

УРЧ
Усилители радиочастоты
Медведев Иван,
Пешков Александр
354 взвод

2.

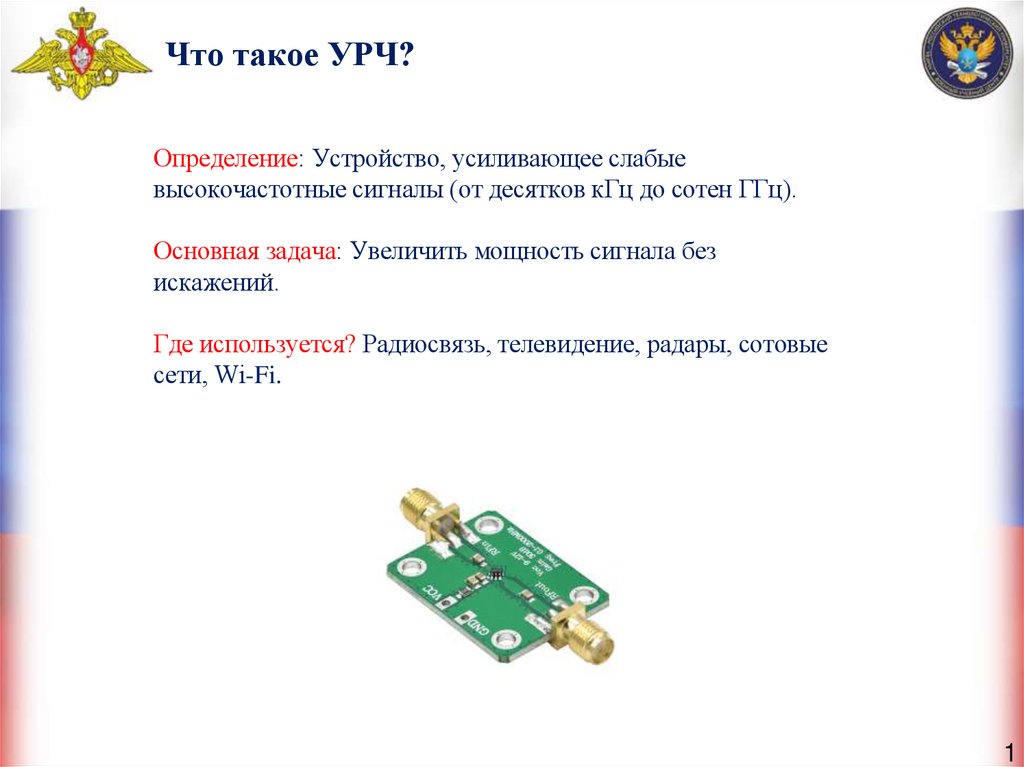

Что такое УРЧ?
Определение: Устройство, усиливающее слабые
высокочастотные сигналы (от десятков кГц до сотен ГГц).
Основная задача: Увеличить мощность сигнала без
искажений.
Где используется? Радиосвязь, телевидение, радары, сотовые
сети, Wi-Fi.
1

3.

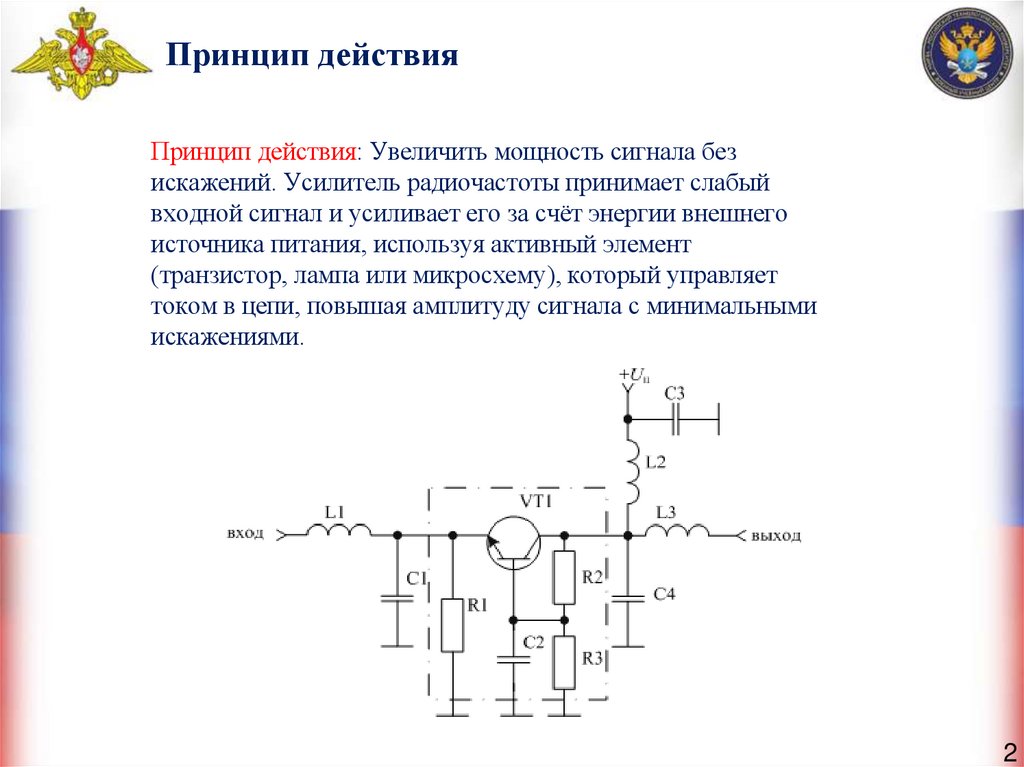

Принцип действия
Принцип действия: Увеличить мощность сигнала без
искажений. Усилитель радиочастоты принимает слабый
входной сигнал и усиливает его за счёт энергии внешнего
источника питания, используя активный элемент
(транзистор, лампа или микросхему), который управляет
током в цепи, повышая амплитуду сигнала с минимальными
искажениями.
2

4.

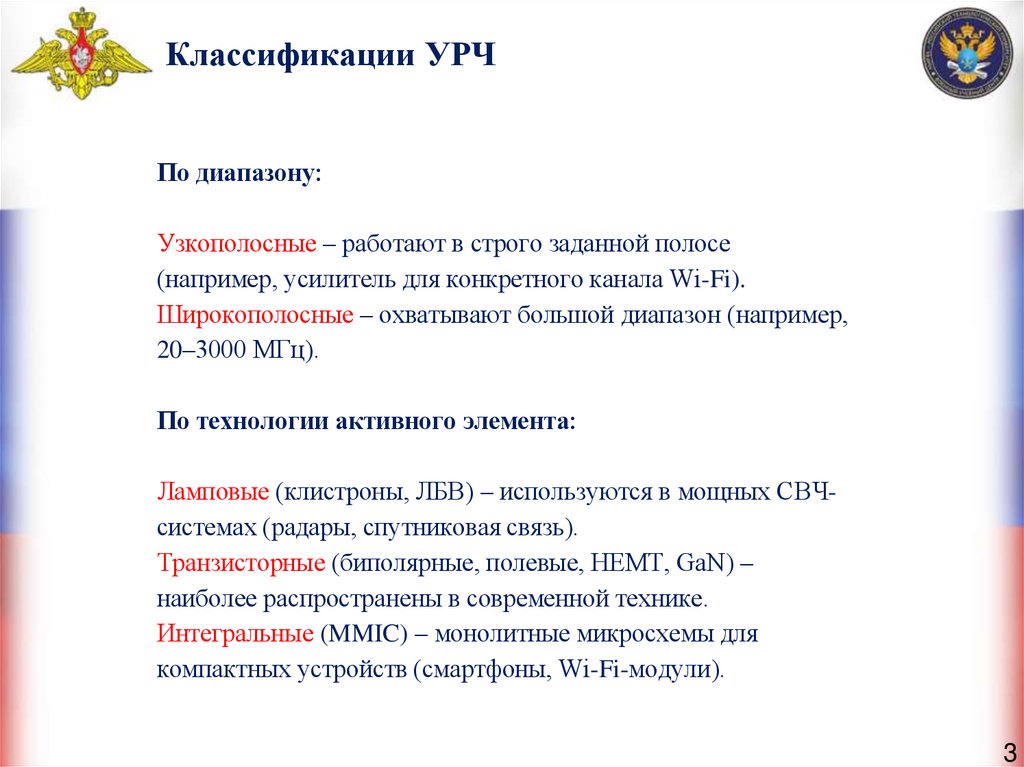

Классификации УРЧ
По диапазону:
Узкополосные – работают в строго заданной полосе
(например, усилитель для конкретного канала Wi-Fi).
Широкополосные – охватывают большой диапазон (например,
20–3000 МГц).
По технологии активного элемента:
Ламповые (клистроны, ЛБВ) – используются в мощных СВЧсистемах (радары, спутниковая связь).
Транзисторные (биполярные, полевые, HEMT, GaN) –
наиболее распространены в современной технике.
Интегральные (MMIC) – монолитные микросхемы для
компактных устройств (смартфоны, Wi-Fi-модули).
3

5.

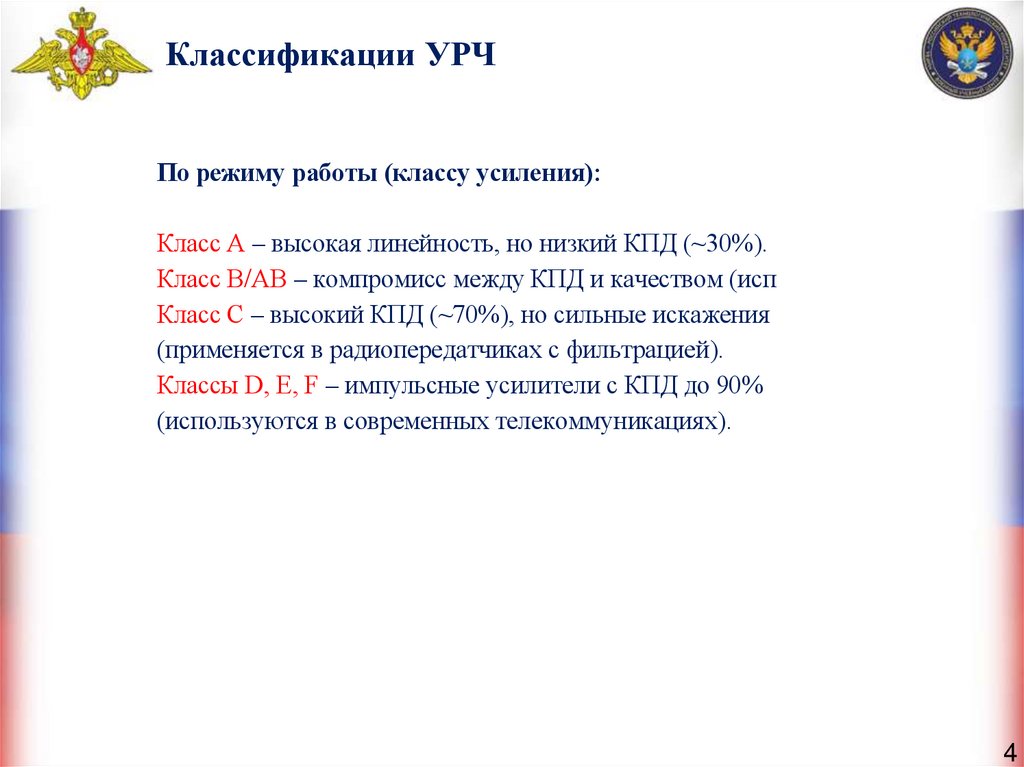

Классификации УРЧ
По режиму работы (классу усиления):
Класс A – высокая линейность, но низкий КПД (~30%).
Класс B/AB – компромисс между КПД и качеством (исп
Класс C – высокий КПД (~70%), но сильные искажения
(применяется в радиопередатчиках с фильтрацией).
Классы D, E, F – импульсные усилители с КПД до 90%
(используются в современных телекоммуникациях).
4

6.

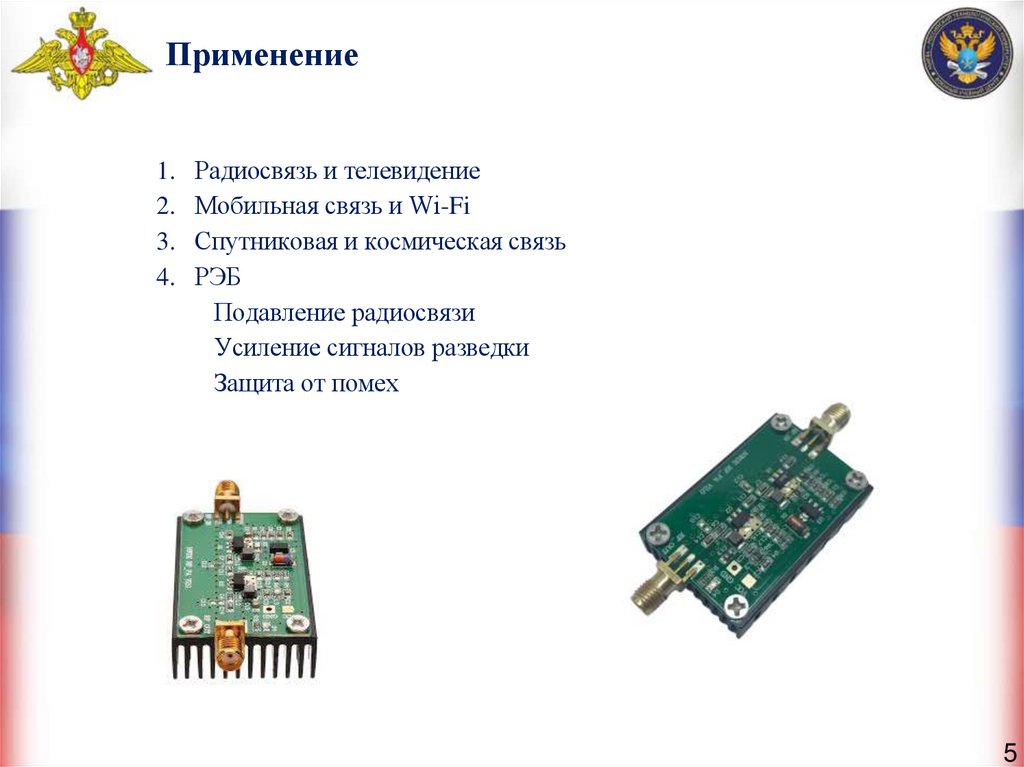

Применение
1.
2.
3.
4.
Радиосвязь и телевидение
Мобильная связь и Wi-Fi
Спутниковая и космическая связь
РЭБ
Подавление радиосвязи
Усиление сигналов разведки
Защита от помех
5

7.

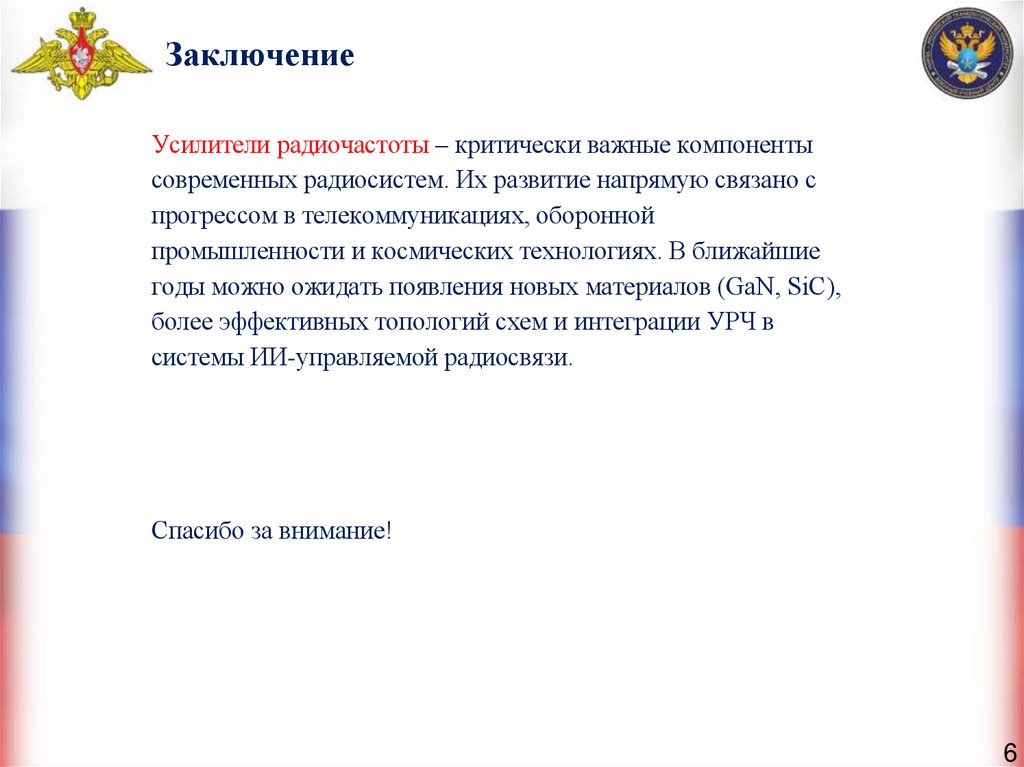

Заключение
Усилители радиочастоты – критически важные компоненты
современных радиосистем. Их развитие напрямую связано с
прогрессом в телекоммуникациях, оборонной
промышленности и космических технологиях. В ближайшие
годы можно ожидать появления новых материалов (GaN, SiC),
более эффективных топологий схем и интеграции УРЧ в
системы ИИ-управляемой радиосвязи.
Спасибо за внимание!
6
