Назначение характеристик сталей при проектировании

1.

Назначение характеристик сталей при
проектировании
28 октября 2020, Александр Бибин

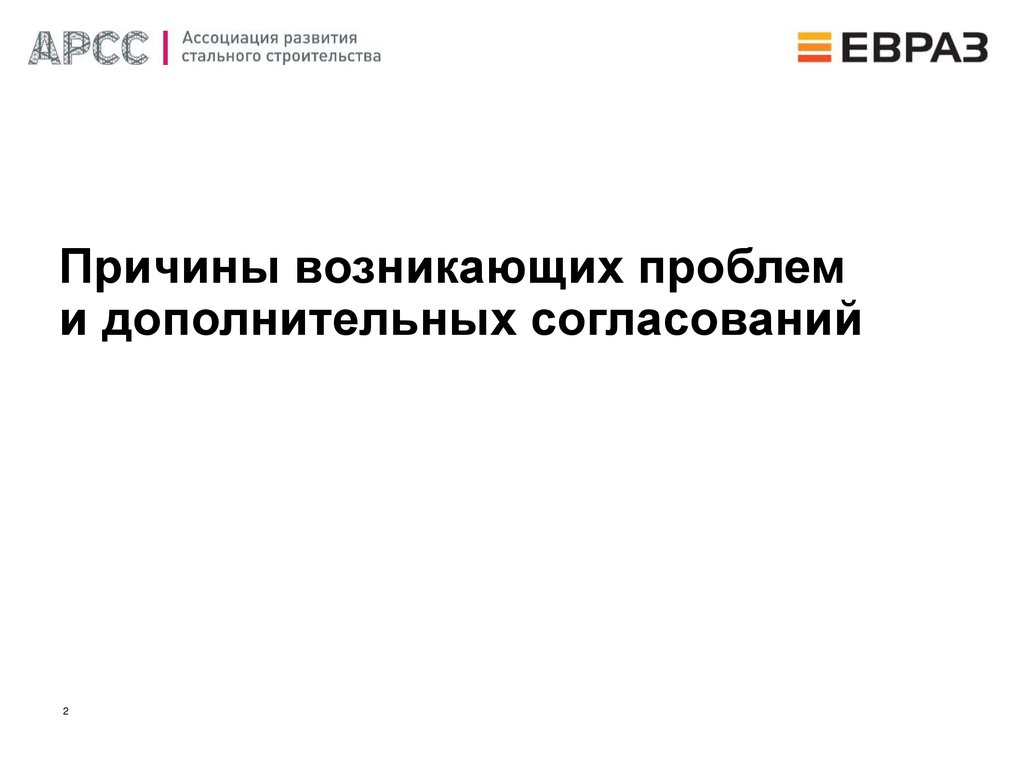

2.

Причины возникающих проблем
и дополнительных согласований
2

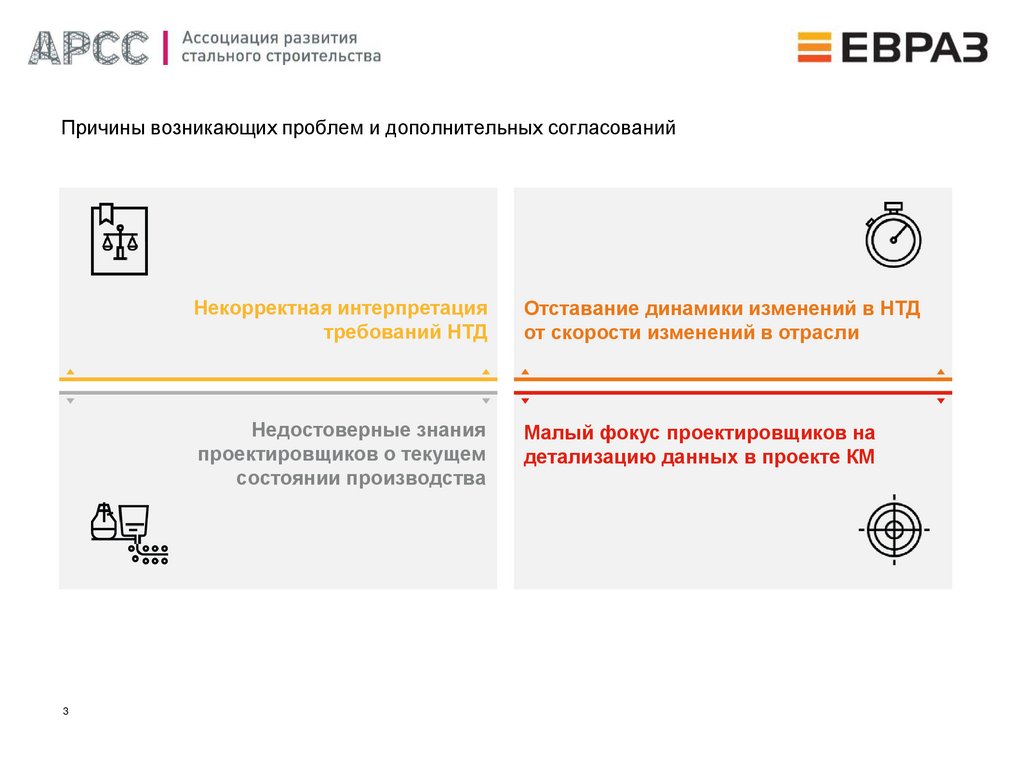

3. Причины возникающих проблем и дополнительных согласований

3
Некорректная интерпретация
требований НТД
Отставание динамики изменений в НТД
от скорости изменений в отрасли
Недостоверные знания
проектировщиков о текущем
состоянии производства
Малый фокус проектировщиков на
детализацию данных в проекте КМ

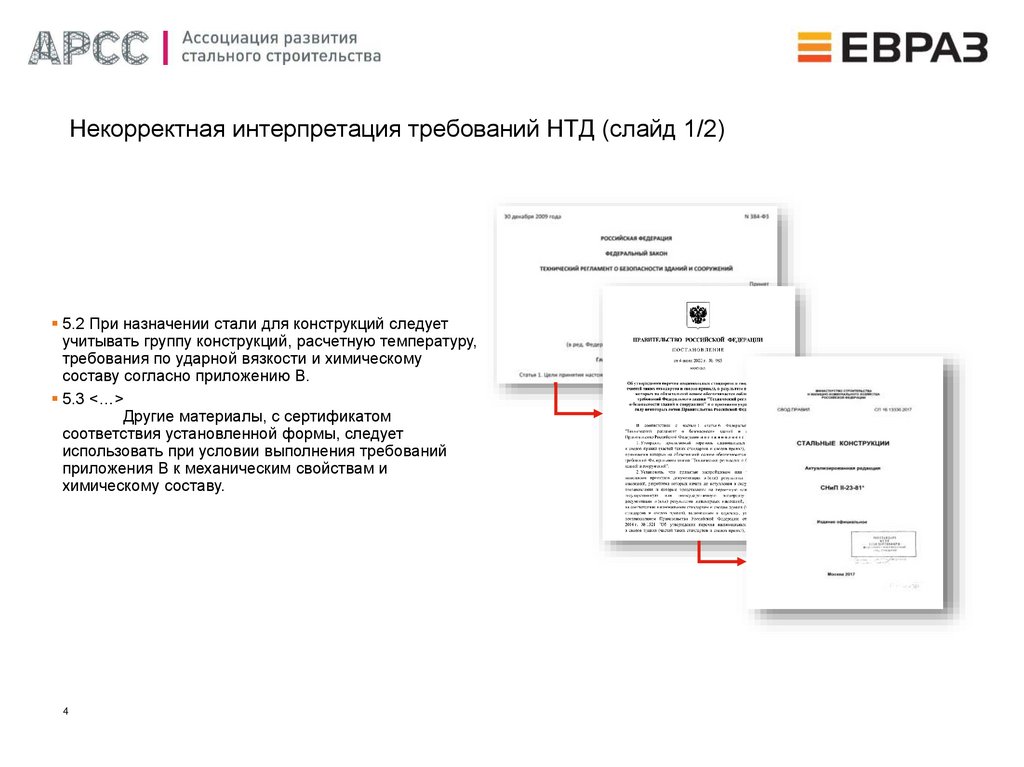

4.

Некорректная интерпретация требований НТД (слайд 1/2)
5.2 При назначении стали для конструкций следует
учитывать группу конструкций, расчетную температуру,
требования по ударной вязкости и химическому
составу согласно приложению В.
5.3 <…>
Другие материалы, с сертификатом
соответствия установленной формы, следует
использовать при условии выполнения требований
приложения В к механическим свойствам и
химическому составу.
4

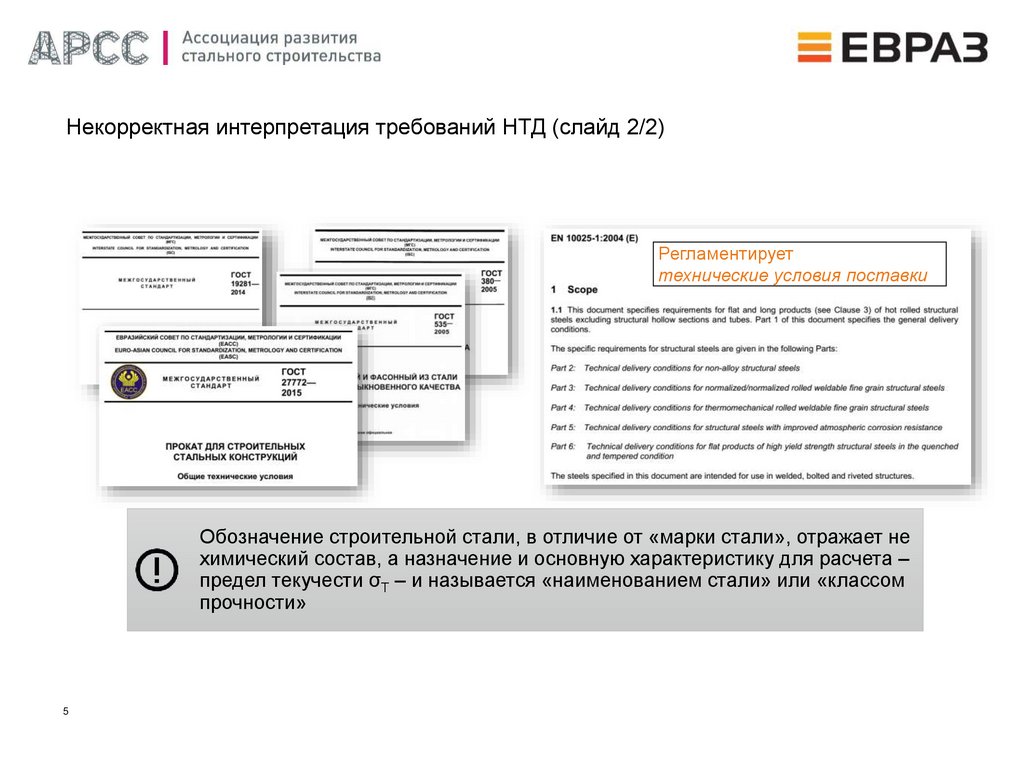

5.

Некорректная интерпретация требований НТД (слайд 2/2)
Регламентирует
технические условия поставки
Обозначение строительной стали, в отличие от «марки стали», отражает не
химический состав, а назначение и основную характеристику для расчета –
предел текучести σТ – и называется «наименованием стали» или «классом
прочности»
5

6.

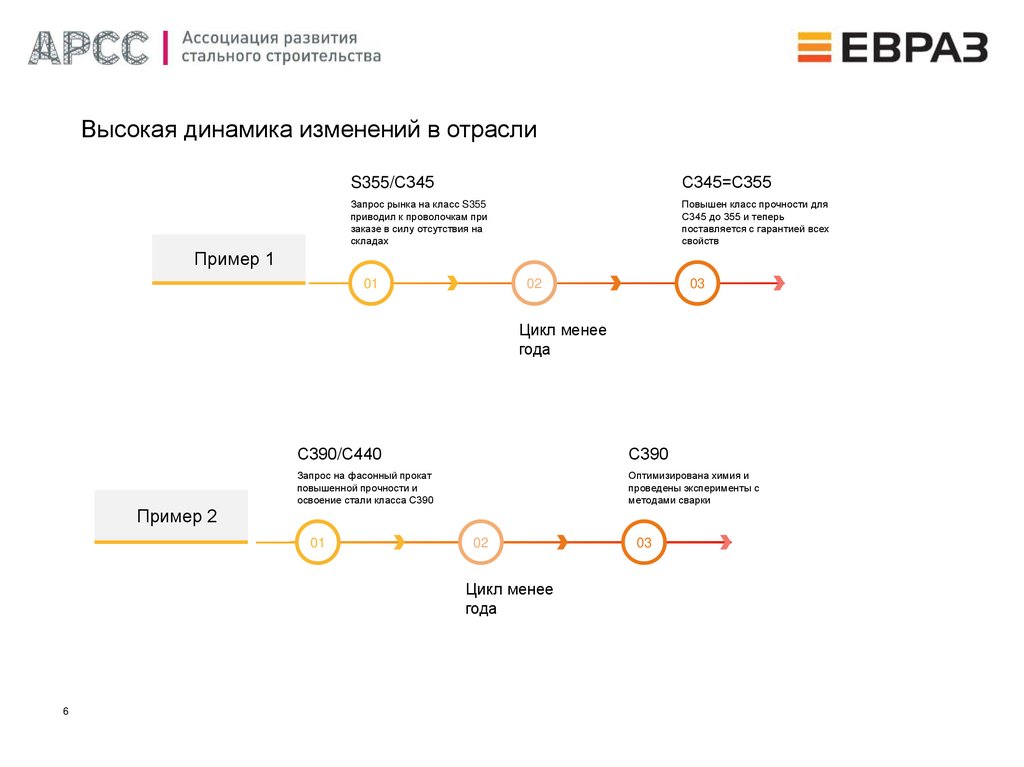

Высокая динамика изменений в отрасли
S355/С345
С345=С355
Запрос рынка на класс S355
приводил к проволочкам при
заказе в силу отсутствия на
складах
Повышен класс прочности для
С345 до 355 и теперь
поставляется с гарантией всех
свойств
Пример 1
01
02
03
Цикл менее
года
С390/С440
С390
Запрос на фасонный прокат
повышенной прочности и
освоение стали класса С390
Оптимизирована химия и
проведены эксперименты с
методами сварки
Пример 2
01
02
Цикл менее
года
6
03

7.

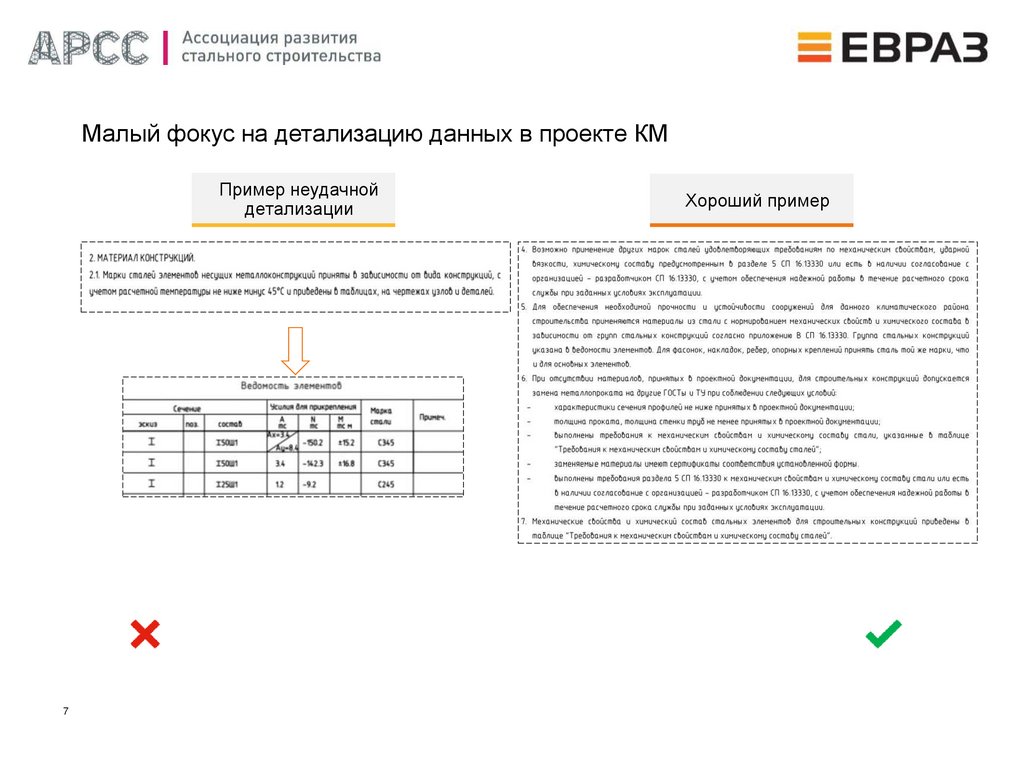

Малый фокус на детализацию данных в проекте КМ
Пример неудачной
детализации
7
Хороший пример

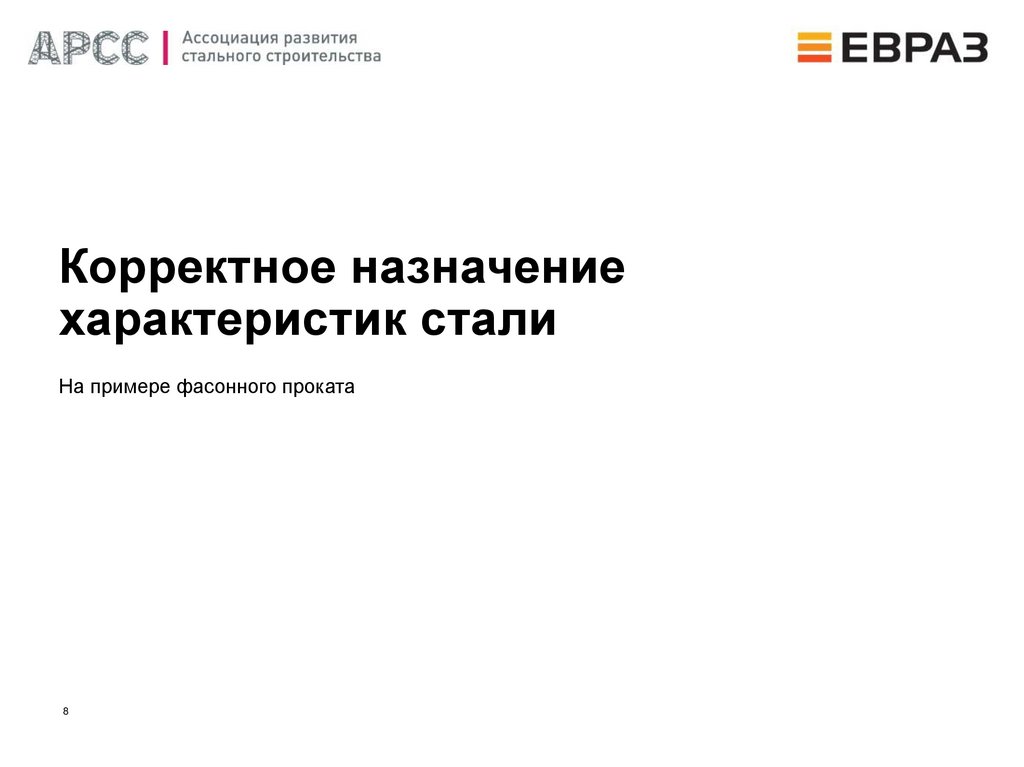

8.

Корректное назначение
характеристик стали
На примере фасонного проката
8

9.

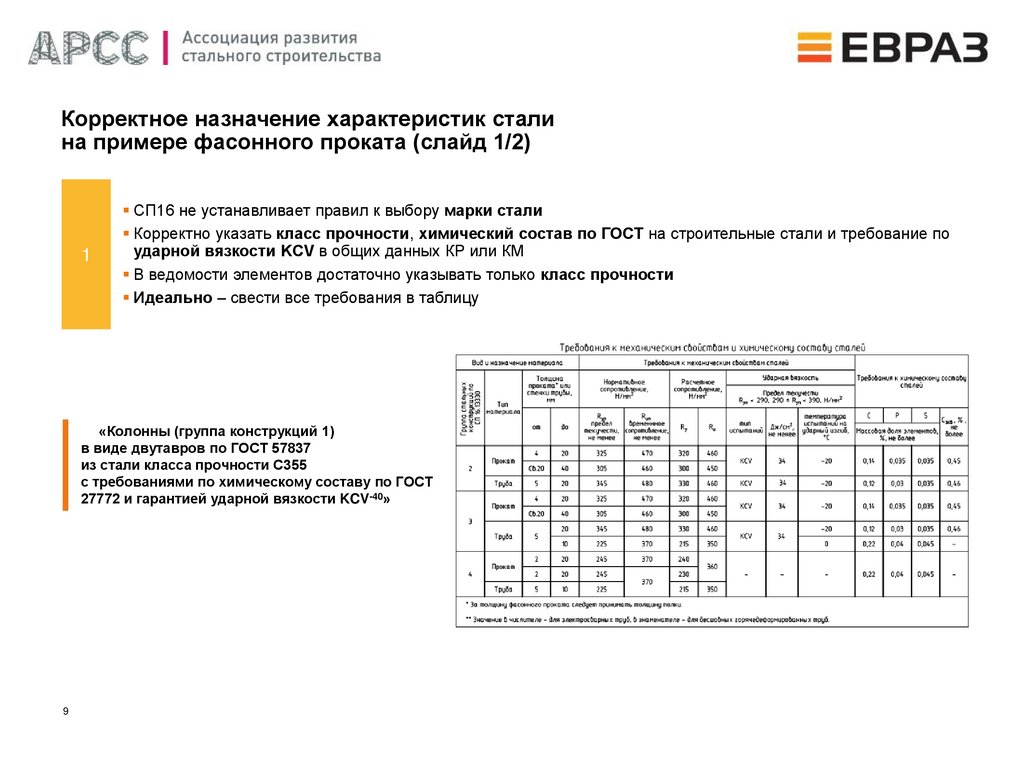

Корректное назначение характеристик стали
на примере фасонного проката (слайд 1/2)
1
СП16 не устанавливает правил к выбору марки стали
Корректно указать класс прочности, химический состав по ГОСТ на строительные стали и требование по
ударной вязкости KCV в общих данных КР или КМ
В ведомости элементов достаточно указывать только класс прочности
Идеально – свести все требования в таблицу
«Колонны (группа конструкций 1)
в виде двутавров по ГОСТ 57837
из стали класса прочности С355
с требованиями по химическому составу по ГОСТ
27772 и гарантией ударной вязкости KCV-40»
9

10.

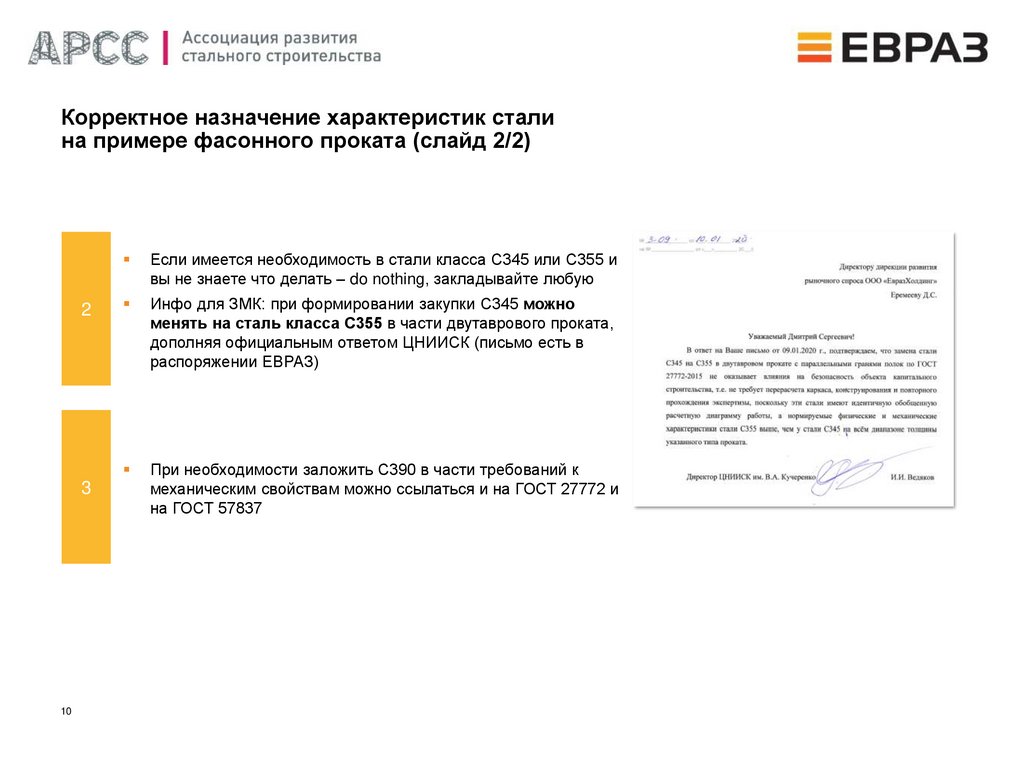

Корректное назначение характеристик стали
на примере фасонного проката (слайд 2/2)
2
3
10
Если имеется необходимость в стали класса С345 или С355 и
вы не знаете что делать – do nothing, закладывайте любую
Инфо для ЗМК: при формировании закупки С345 можно
менять на сталь класса С355 в части двутаврового проката,
дополняя официальным ответом ЦНИИСК (письмо есть в
распоряжении ЕВРАЗ)
При необходимости заложить С390 в части требований к
механическим свойствам можно ссылаться и на ГОСТ 27772 и
на ГОСТ 57837

11.

Обзор производимых сталей.
Текущая ситуация
11

12.

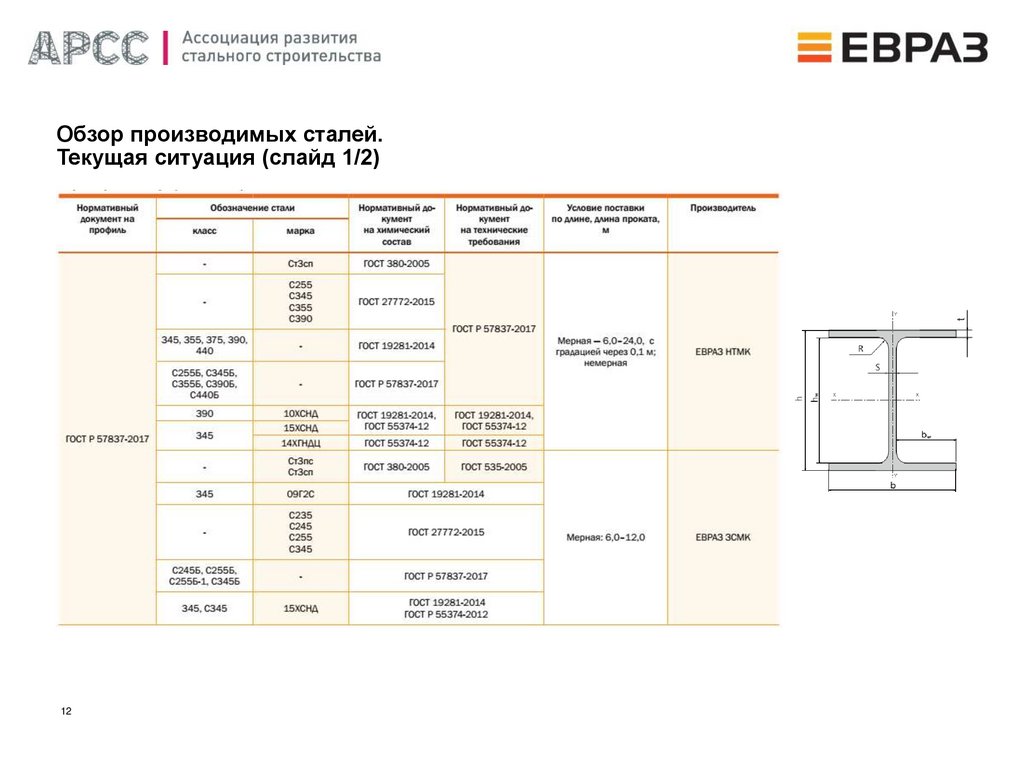

Обзор производимых сталей.
Текущая ситуация (слайд 1/2)
12

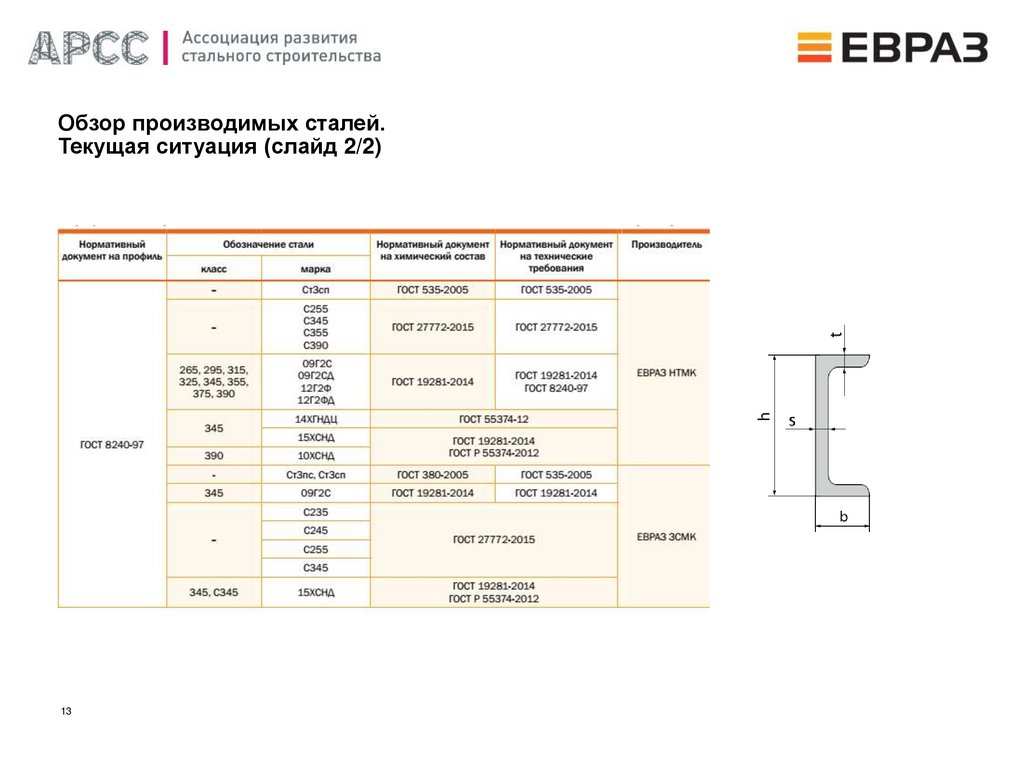

13.

Обзор производимых сталей.
Текущая ситуация (слайд 2/2)
13

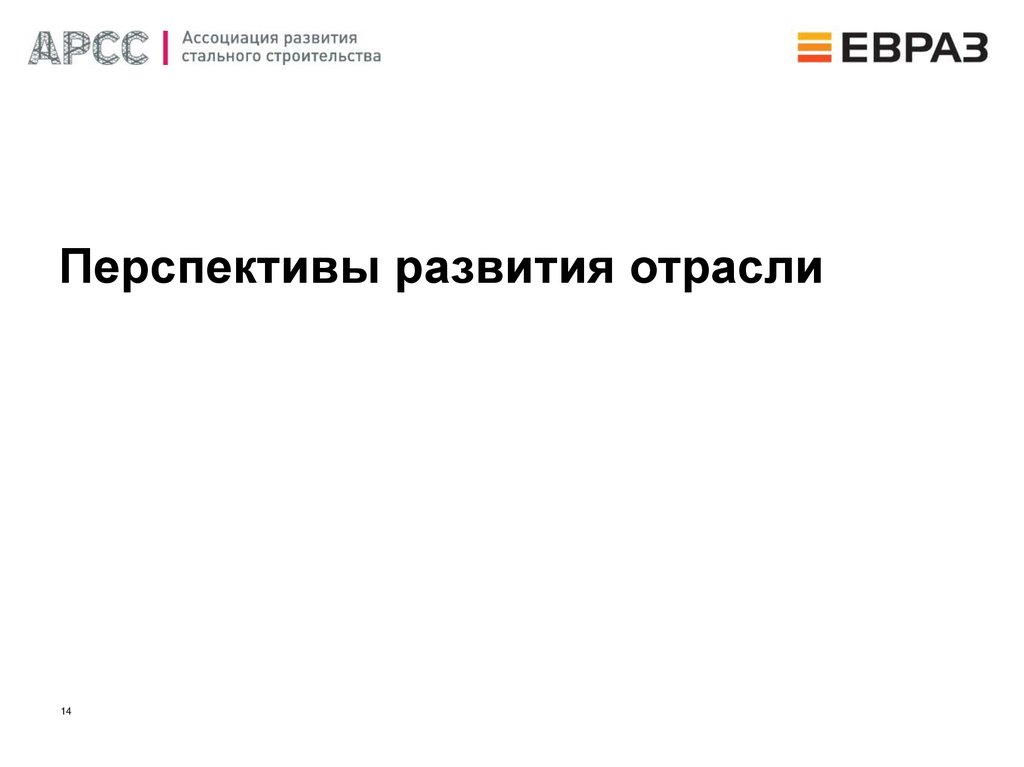

14.

Перспективы развития отрасли
14

15.

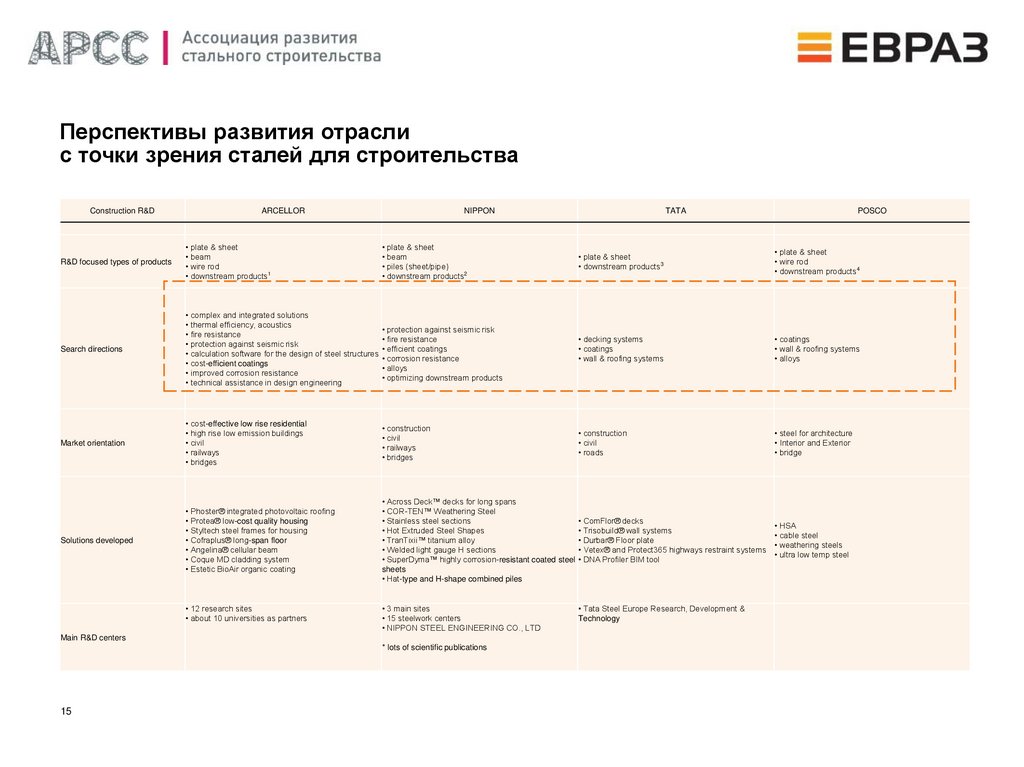

Перспективы развития отрасли
с точки зрения сталей для строительства
Construction R&D
ARCELLOR
R&D focused types of products
• plate & sheet
• beam
• wire rod
• downstream products1
NIPPON
• plate & sheet
• beam
• piles (sheet/pipe)
• downstream products2
TATA
POSCO
• plate & sheet
• downstream products3
• plate & sheet
• wire rod
• downstream products4
Search directions
• complex and integrated solutions
• thermal efficiency, acoustics
• protection against seismic risk
• fire resistance
• fire resistance
• protection against seismic risk
• efficient coatings
• calculation software for the design of steel structures
• corrosion resistance
• cost-efficient coatings
• alloys
• improved corrosion resistance
• optimizing downstream products
• technical assistance in design engineering
• decking systems
• coatings
• wall & roofing systems
• coatings
• wall & roofing systems
• alloys
Market orientation
• cost-effective low rise residential
• high rise low emission buildings
• civil
• railways
• bridges
• construction
• civil
• railways
• bridges
• construction
• civil
• roads
• steel for architecture
• Interior and Exterior
• bridge
Solutions developed
• Phoster® integrated photovoltaic roofing
• Protea® low-cost quality housing
• Styltech steel frames for housing
• Cofraplus® long-span floor
• Angelina® cellular beam
• Coque MD cladding system
• Estetic BioAir organic coating
• Across Deck™ decks for long spans
• COR-TEN™ Weathering Steel
• Stainless steel sections
• ComFlor® decks
• Hot Extruded Steel Shapes
• Trisobuild® wall systems
• TranTixii™ titanium alloy
• Durbar® Floor plate
• Welded light gauge H sections
• Vetex® and Protect365 highways restraint systems
• SuperDyma™ highly corrosion-resistant coated steel • DNA Profiler BIM tool
sheets
• Hat-type and H-shape combined piles
• 12 research sites
• about 10 universities as partners
• 3 main sites
• 15 steelwork centers
• NIPPON STEEL ENGINEERING CO., LTD
Main R&D centers
* lots of scientific publications
15
• Tata Steel Europe Research, Development &
Technology
• HSA
• cable steel
• weathering steels
• ultra low temp steel

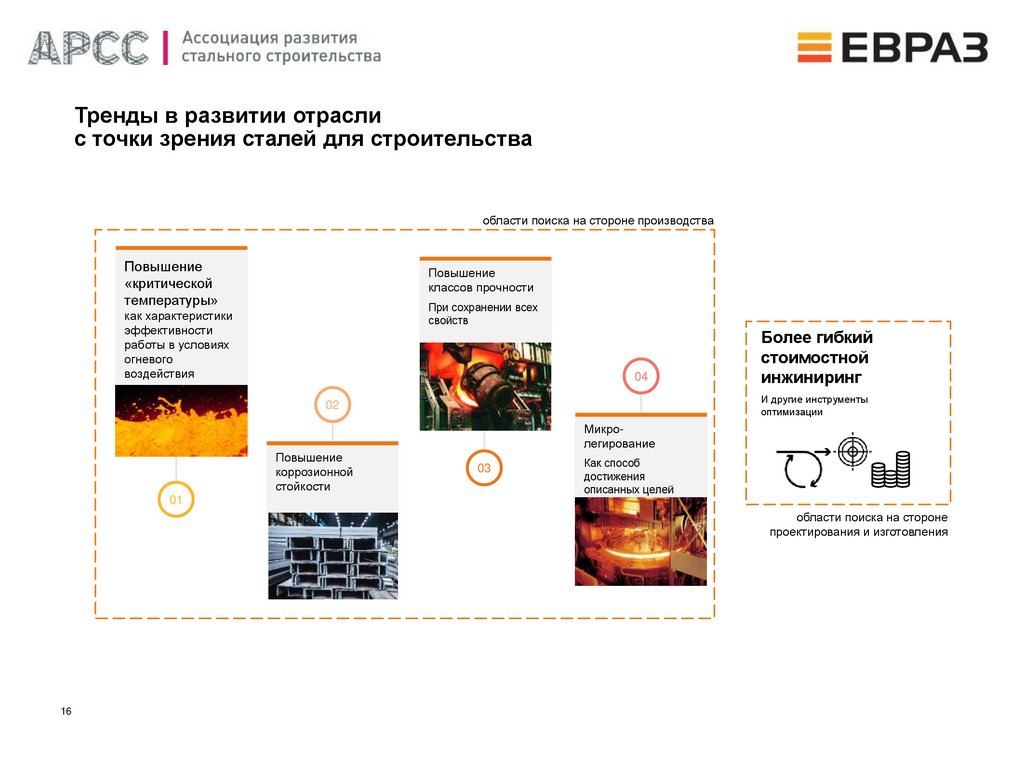

16.

Тренды в развитии отрасли
с точки зрения сталей для строительства
области поиска на стороне производства
Повышение
«критической
температуры»
Повышение
классов прочности
При сохранении всех
свойств
как характеристики
эффективности
работы в условиях
огневого
воздействия
04
4
Более гибкий
стоимостной
инжиниринг
И другие инструменты
оптимизации
022
Микролегирование
Повышение
коррозионной
стойкости
01
03
3
Как способ
достижения
описанных целей
области поиска на стороне
проектирования и изготовления
16

17.

АССОЦИАЦИЯ РАЗВИТИЯ
СТАЛЬНОГО СТРОИТЕЛЬСТВА
+7 (968) 507 89 59
+7 (495) 744-02-63
aleksandr.bibin@evraz.com
info@steel-development.ru
www.steel-development.ru
https://www.evraz.com/ru/products/#steel
