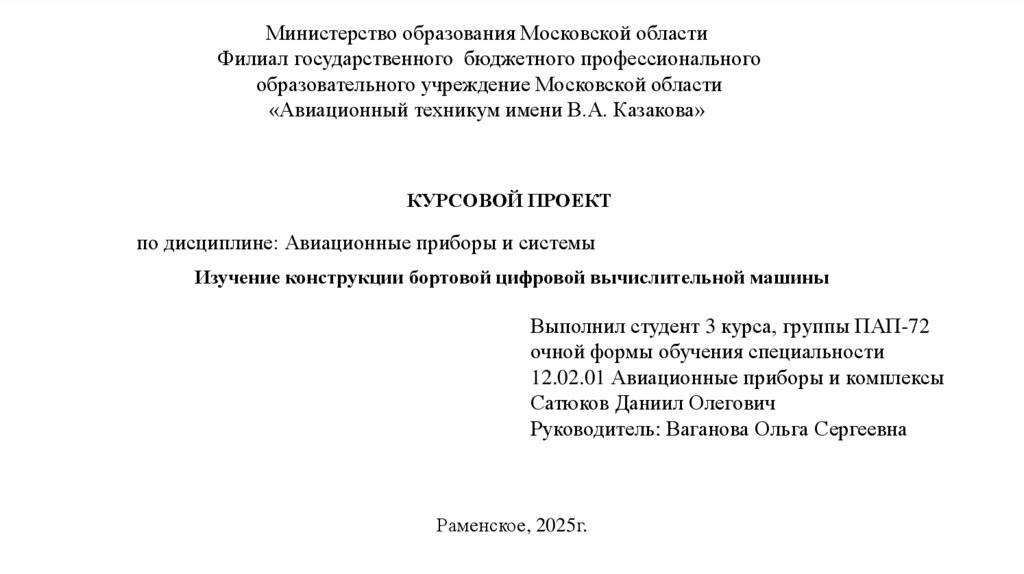

Изучение конструкции бортовой цифровой вычислительной машины

1. Министерство образования Московской области Филиал государственного бюджетного профессионального образовательного учреждение

Московской области
«Авиационный техникум имени В.А. Казакова»
КУРСОВОЙ ПРОЕКТ
по дисциплине: Авиационные приборы и системы
Изучение конструкции бортовой цифровой вычислительной машины
Выполнил студент 3 курса, группы ПАП-72
очной формы обучения специальности
12.02.01 Авиационные приборы и комплексы
Сатюков Даниил Олегович
Руководитель: Ваганова Ольга Сергеевна
Раменское, 2025г.

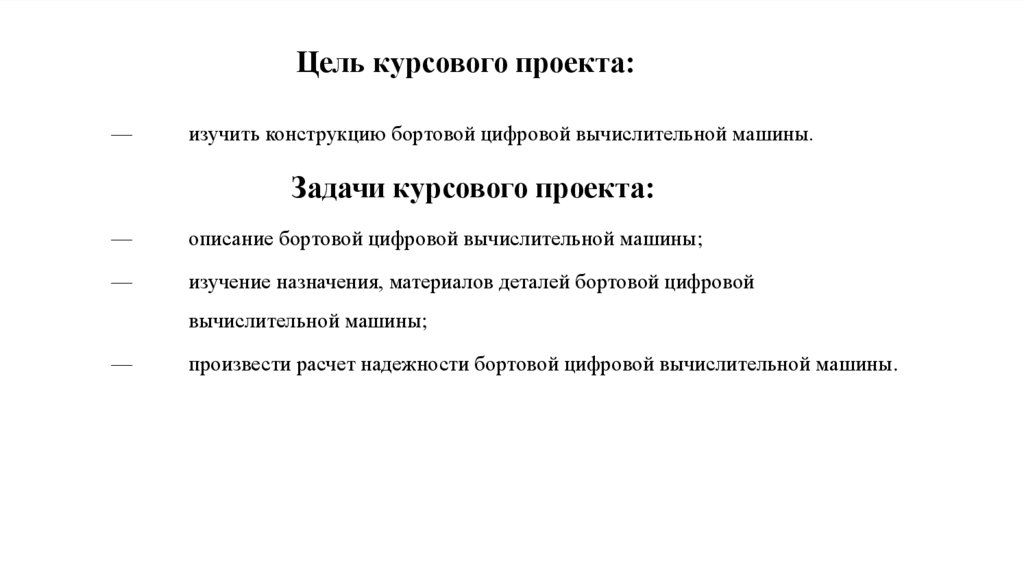

2. Цель курсового проекта:

—
изучить конструкцию бортовой цифровой вычислительной машины.
Задачи курсового проекта:
—
описание бортовой цифровой вычислительной машины;
—
изучение назначения, материалов деталей бортовой цифровой
вычислительной машины;
—
произвести расчет надежности бортовой цифровой вычислительной машины.

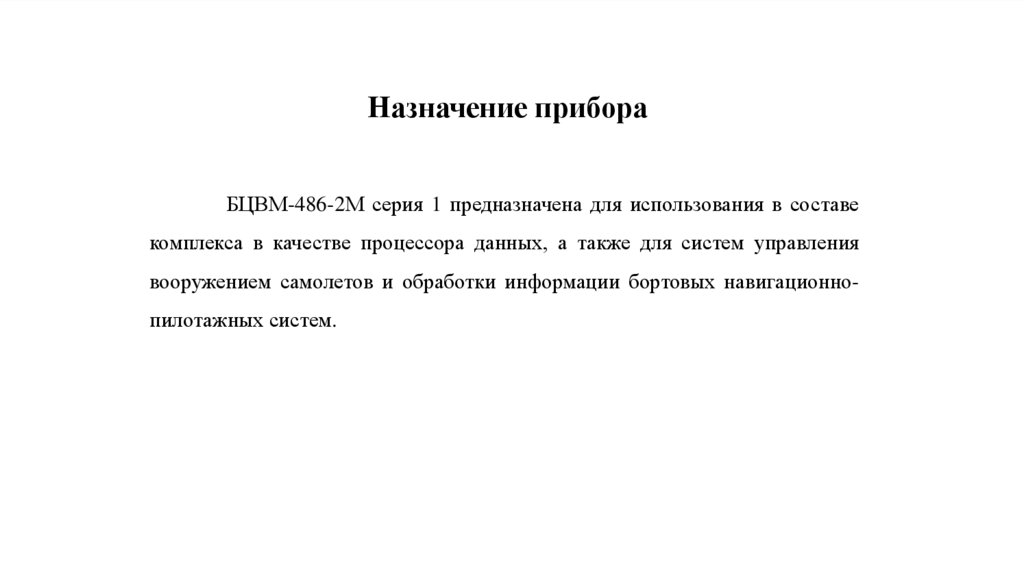

3. Назначение прибора

БЦВМ-486-2М серия 1 предназначена для использования в составе
комплекса в качестве процессора данных, а также для систем управления
вооружением самолетов и обработки информации бортовых навигационнопилотажных систем.

4. Описание бортовой цифровой вычислительной машины

Конструкция
устанавливаемый
на
БЦВМ
представляет
монтажной раме.
Размеры
собой
моноблок,
корпуса моноблока
соответствуют 2,5 К по ГОСТ 26765 - 87: L = 318, M = 194, B=157. В
качестве элементов сопряжения и крепления моноблока применены
запорные ручки, позволяющие произвести быстрый съем изделия с
монтажной рамы.

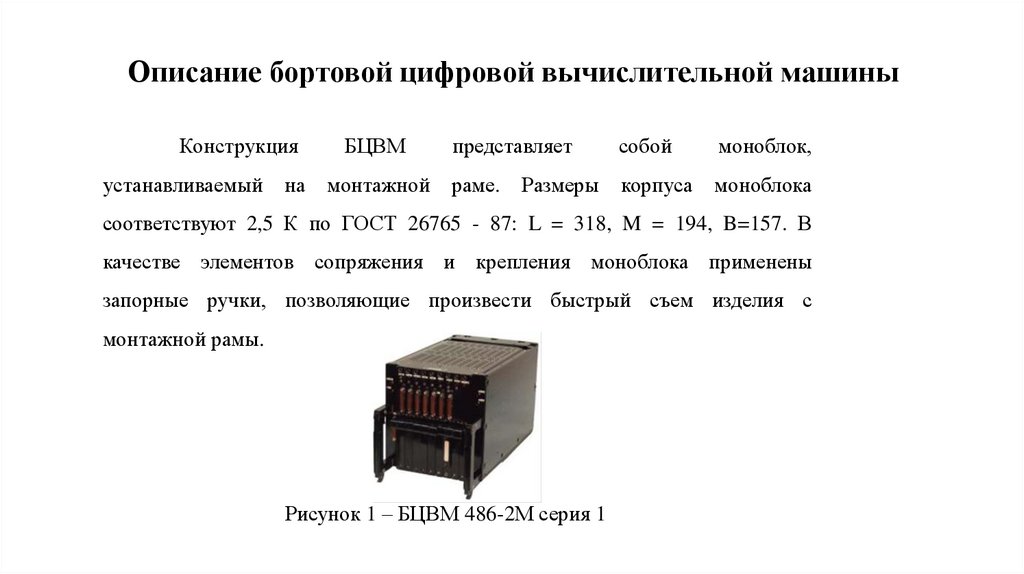

Рисунок 1 – БЦВМ 486-2М серия 1

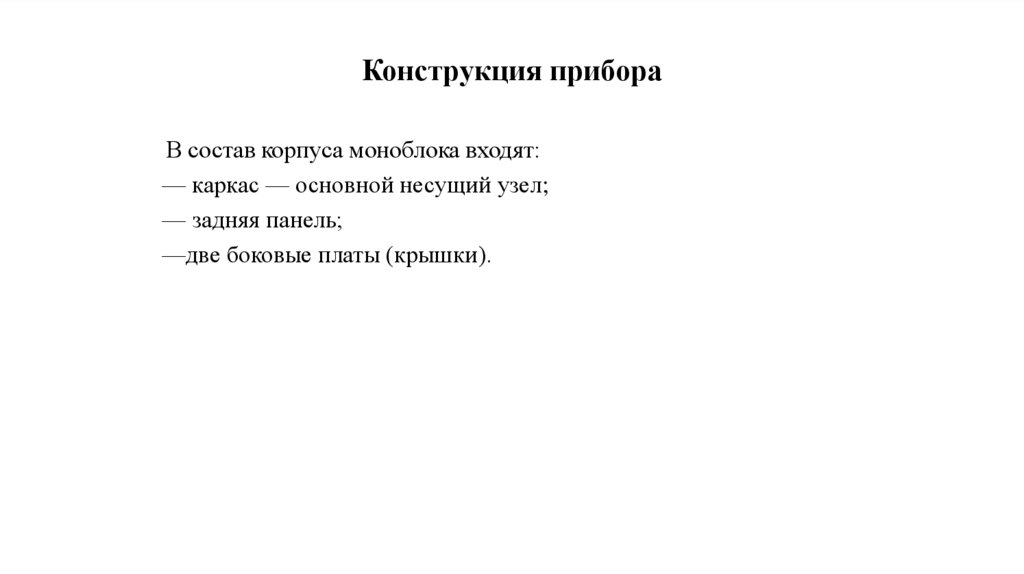

5. Конструкция прибора

В состав корпуса моноблока входят:
— каркас — основной несущий узел;
— задняя панель;
—две боковые платы (крышки).

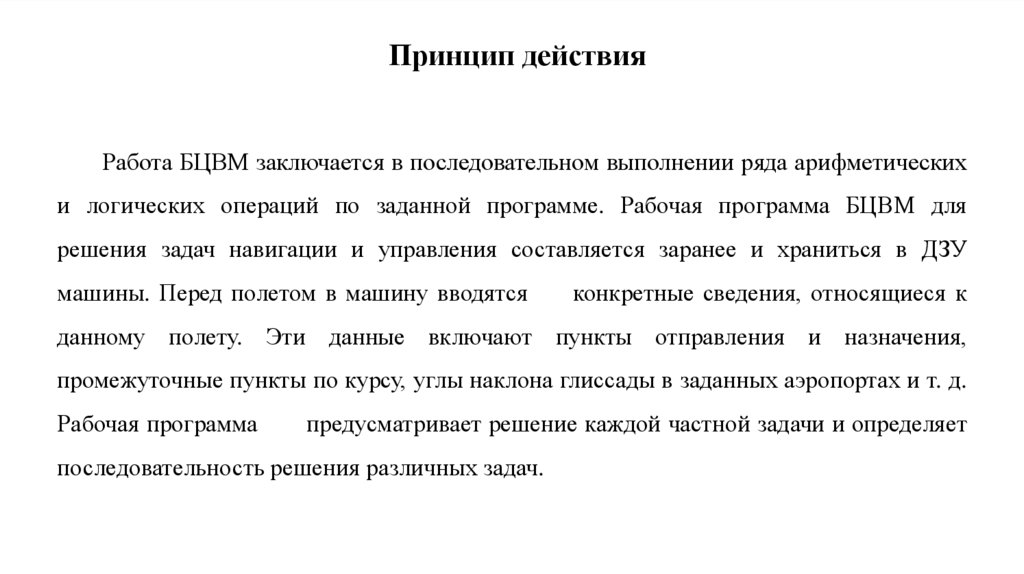

6. Принцип действия

Работа БЦВМ заключается в последовательном выполнении ряда арифметических
и логических операций по заданной программе. Рабочая программа БЦВМ для
решения задач навигации и управления составляется заранее и храниться в ДЗУ
машины. Перед полетом в машину вводятся
конкретные сведения, относящиеся к
данному полету. Эти данные включают пункты отправления и назначения,
промежуточные пункты по курсу, углы наклона глиссады в заданных аэропортах и т. д.
Рабочая программа
предусматривает решение каждой частной задачи и определяет
последовательность решения различных задач.

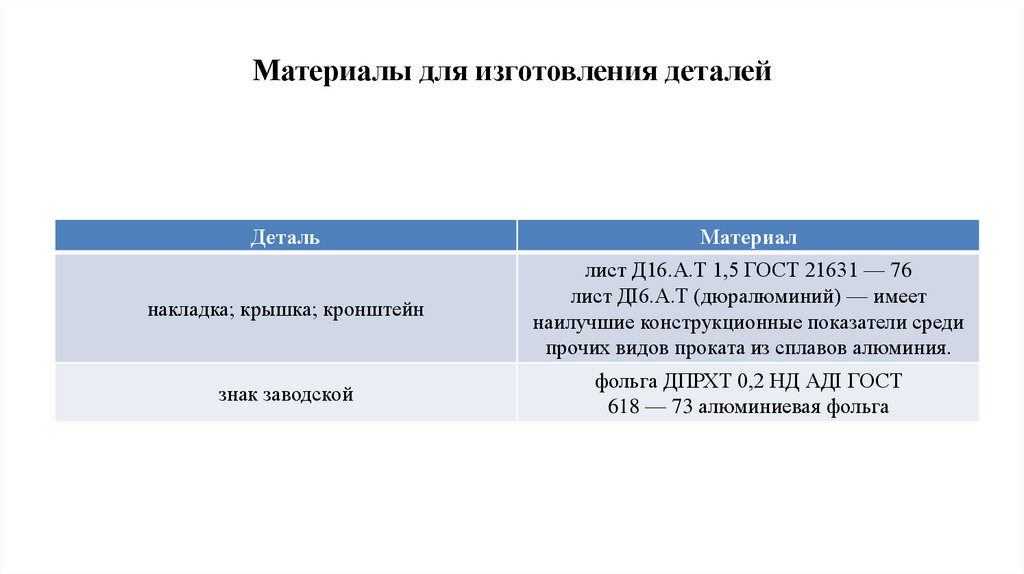

7. Материалы для изготовления деталей

Деталь
Материал
накладка; крышка; кронштейн
лист Д16.А.Т 1,5 ГОСТ 21631 — 76
лист ДІ6.А.Т (дюралюминий) — имеет
наилучшие конструкционные показатели среди
прочих видов проката из сплавов алюминия.
знак заводской
фольга ДПРХТ 0,2 НД АДІ ГОСТ
618 — 73 алюминиевая фольга

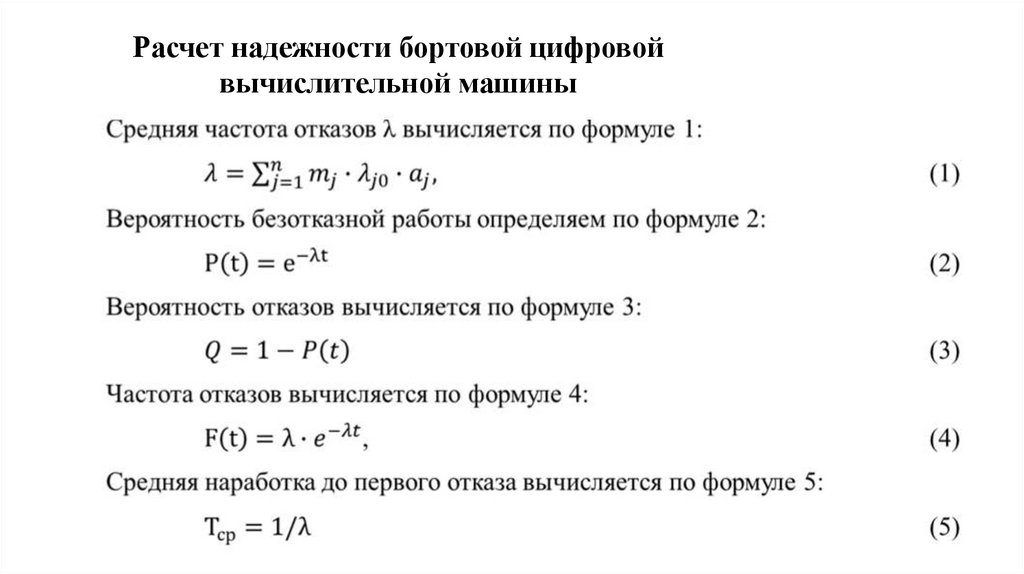

8. Расчет надежности бортовой цифровой вычислительной машины

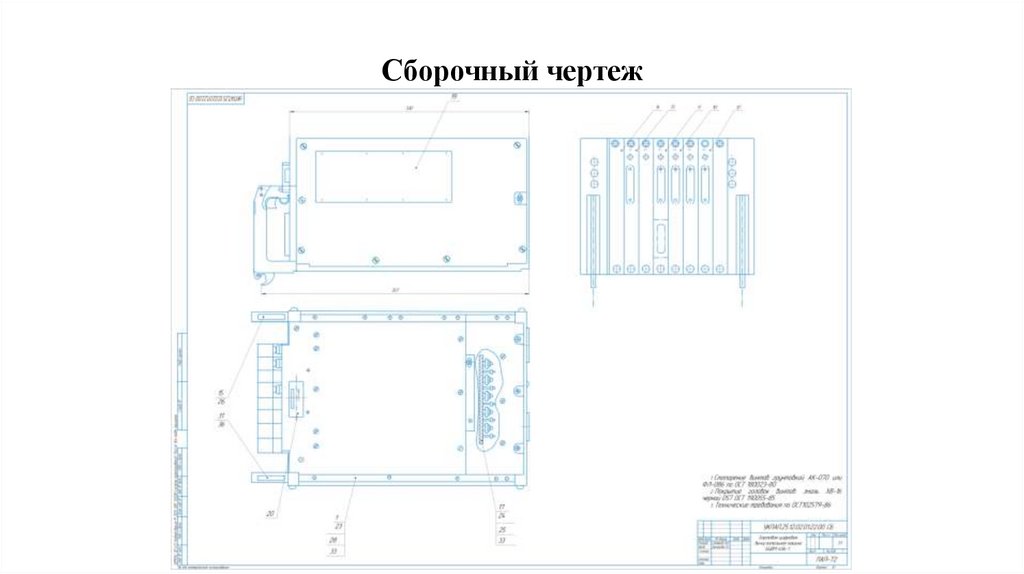

9. Сборочный чертеж

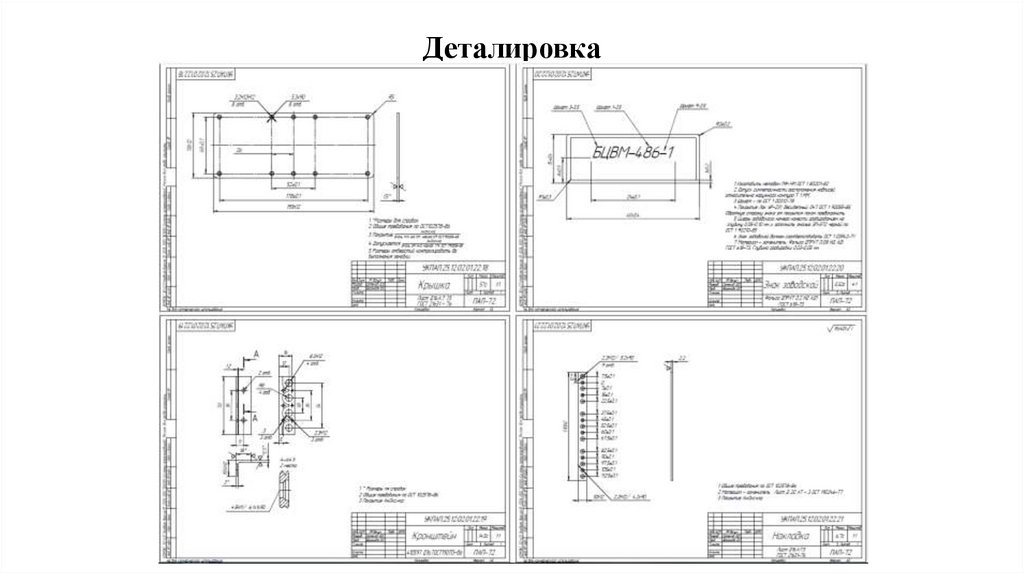

10. Деталировка

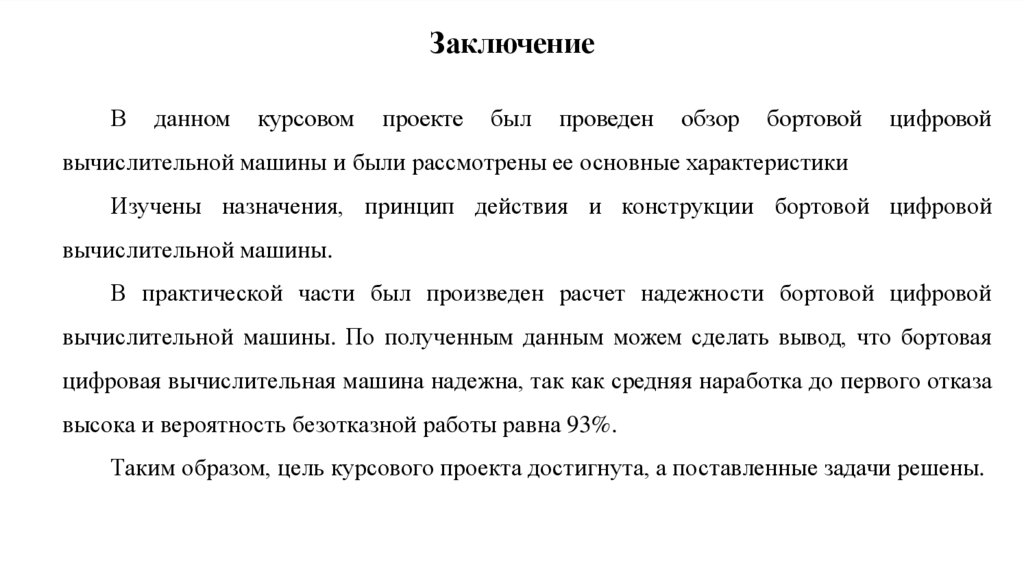

11. Заключение

В
данном
курсовом
проекте
был
проведен
обзор
бортовой
цифровой
вычислительной машины и были рассмотрены ее основные характеристики
Изучены назначения, принцип действия и конструкции бортовой цифровой
вычислительной машины.
В практической части был произведен расчет надежности бортовой цифровой
вычислительной машины. По полученным данным можем сделать вывод, что бортовая
цифровая вычислительная машина надежна, так как средняя наработка до первого отказа
высока и вероятность безотказной работы равна 93%.
Таким образом, цель курсового проекта достигнута, а поставленные задачи решены.

12. СПАСИБО ЗА ВНИМАНИЕ
