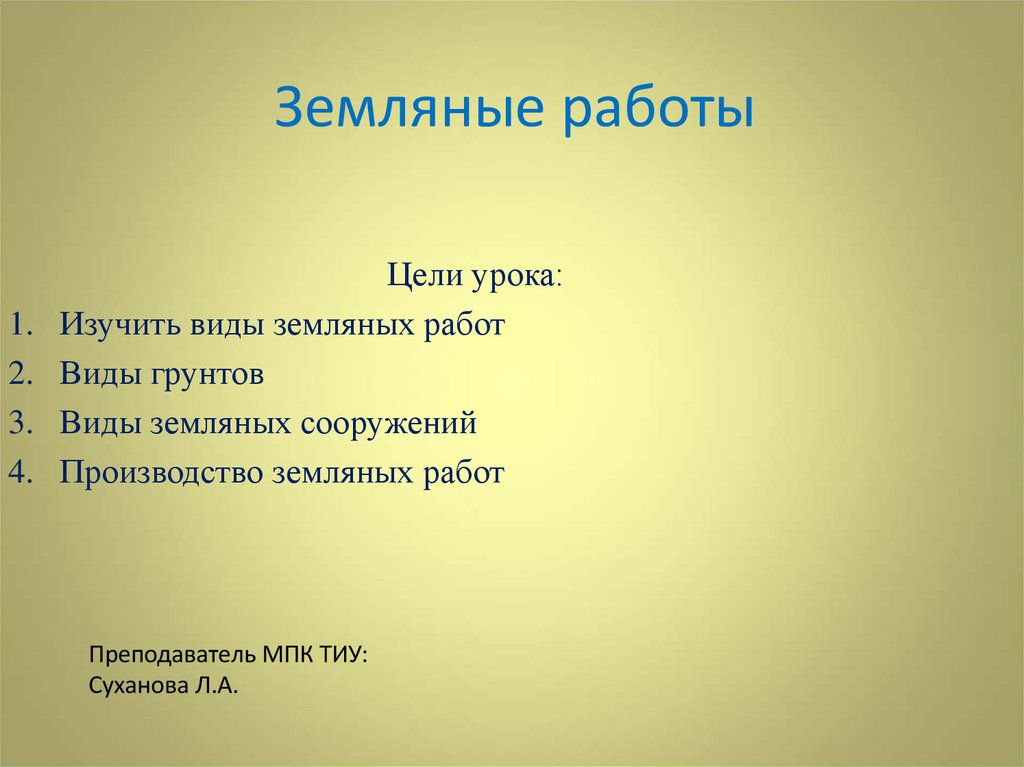

Земляные работы

1. Земляные работы

1.
2.
3.
4.
Цели урока:
Изучить виды земляных работ
Виды грунтов
Виды земляных сооружений
Производство земляных работ
Преподаватель МПК ТИУ:
Суханова Л.А.

2.

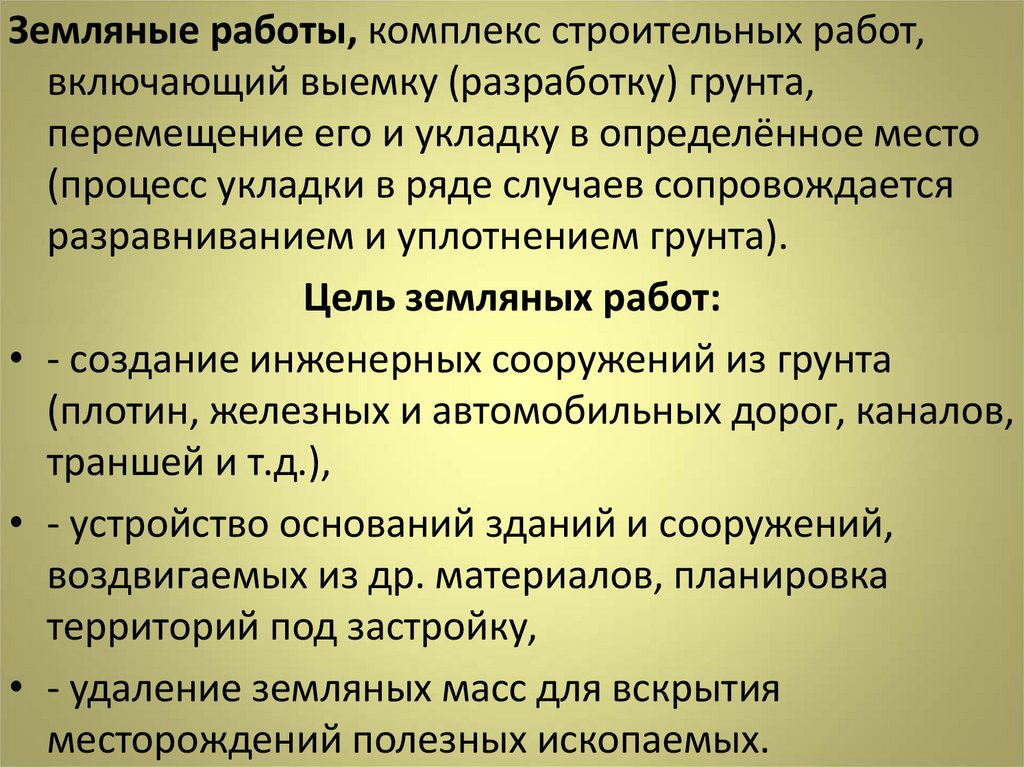

Земляные работы, комплекс строительных работ,
включающий выемку (разработку) грунта,
перемещение его и укладку в определённое место
(процесс укладки в ряде случаев сопровождается
разравниванием и уплотнением грунта).
Цель земляных работ:
• - создание инженерных сооружений из грунта
(плотин, железных и автомобильных дорог, каналов,
траншей и т.д.),
• - устройство оснований зданий и сооружений,
воздвигаемых из др. материалов, планировка
территорий под застройку,
• - удаление земляных масс для вскрытия
месторождений полезных ископаемых.

3.

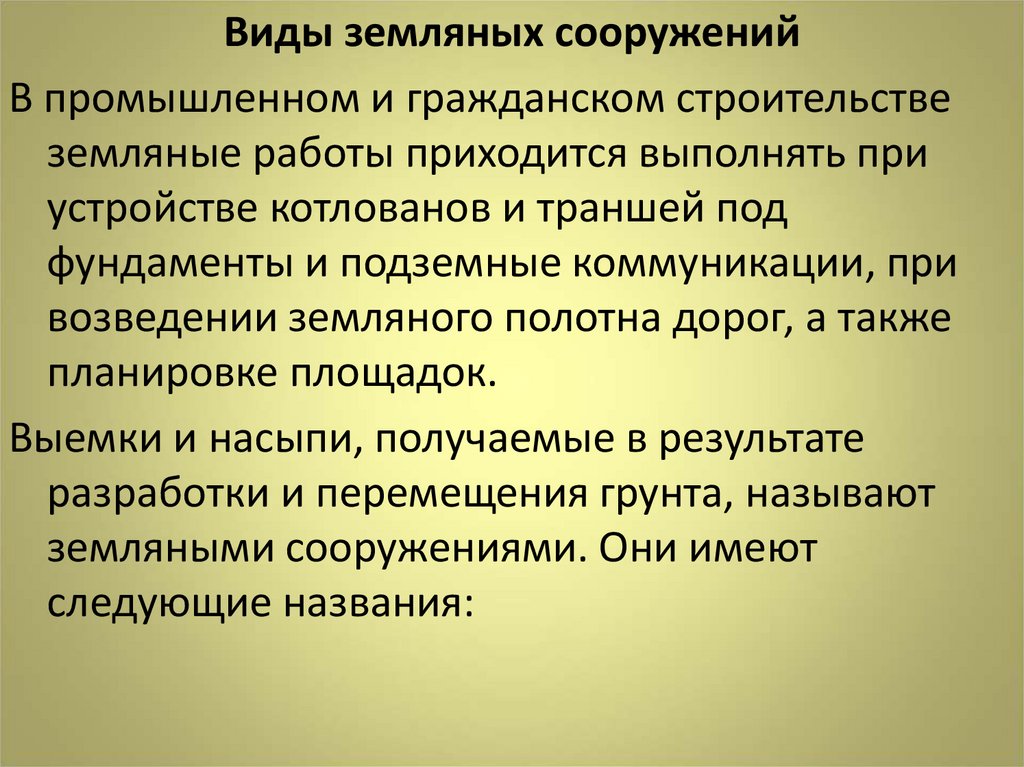

Виды земляных сооружений
В промышленном и гражданском строительстве
земляные работы приходится выполнять при
устройстве котлованов и траншей под
фундаменты и подземные коммуникации, при
возведении земляного полотна дорог, а также
планировке площадок.
Выемки и насыпи, получаемые в результате
разработки и перемещения грунта, называют
земляными сооружениями. Они имеют
следующие названия:

4.

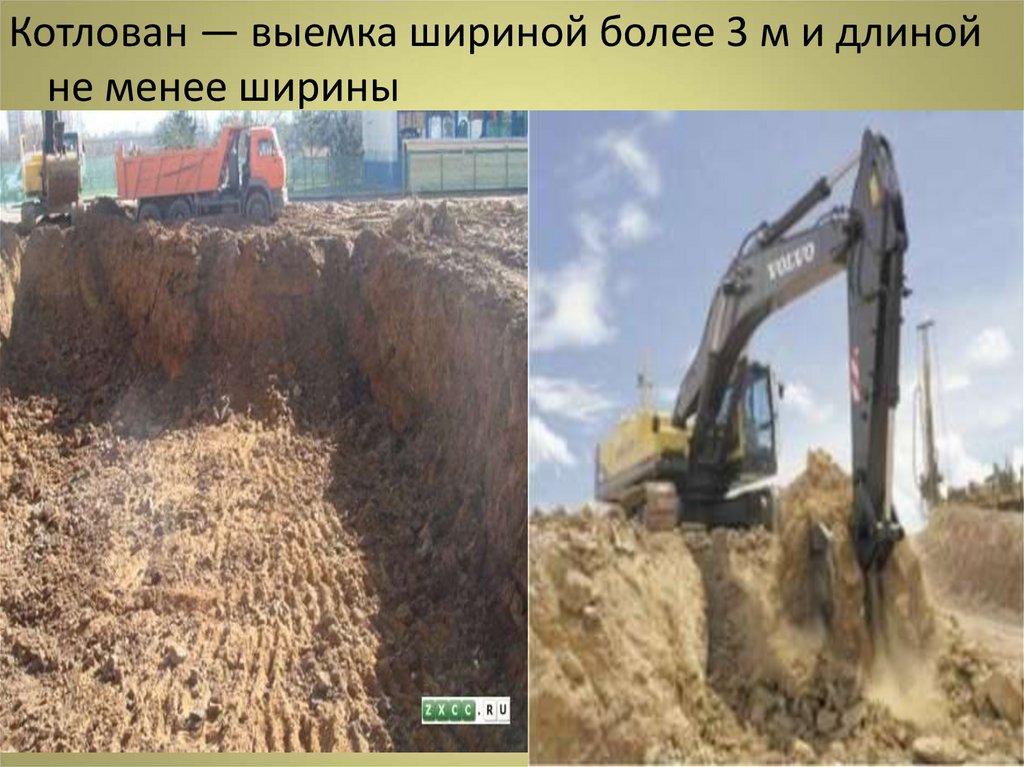

Котлован — выемка шириной более 3 м и длиной
не менее ширины

5.

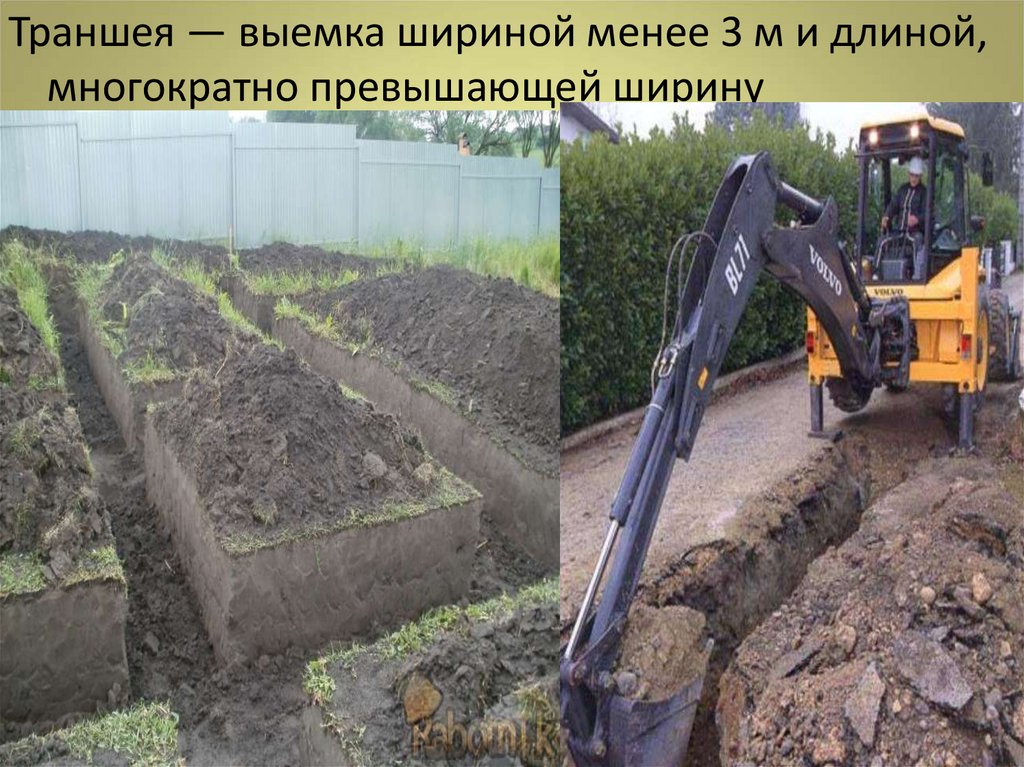

Траншея — выемка шириной менее 3 м и длиной,
многократно превышающей ширину

6.

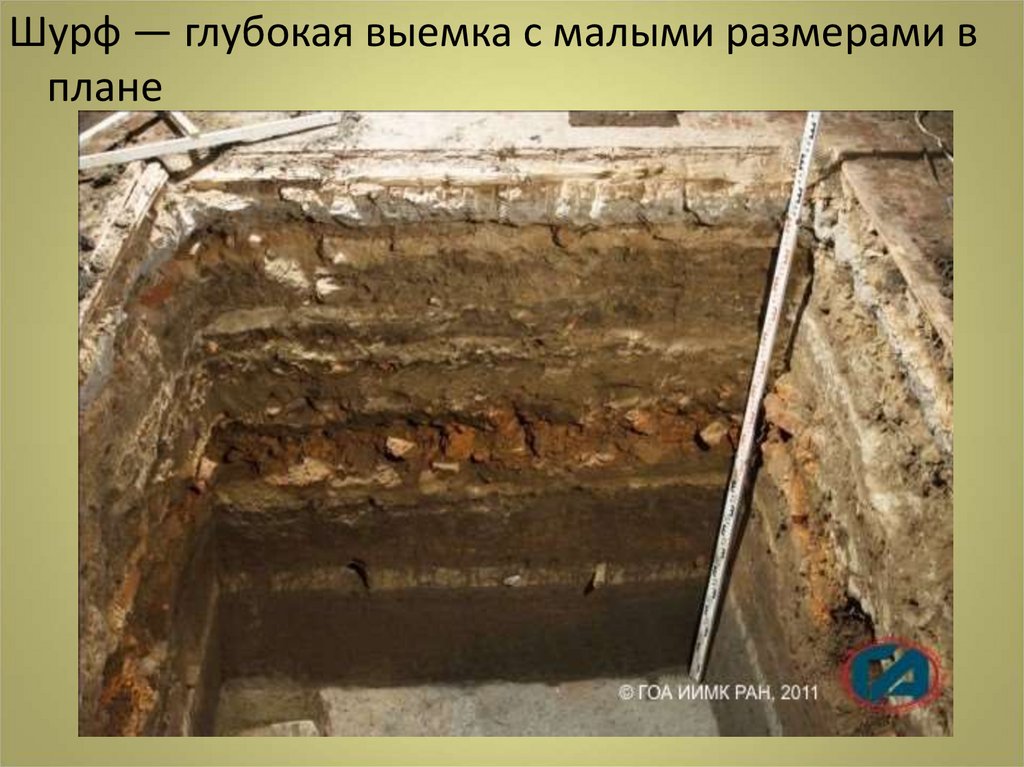

Шурф — глубокая выемка с малыми размерами в
плане

7.

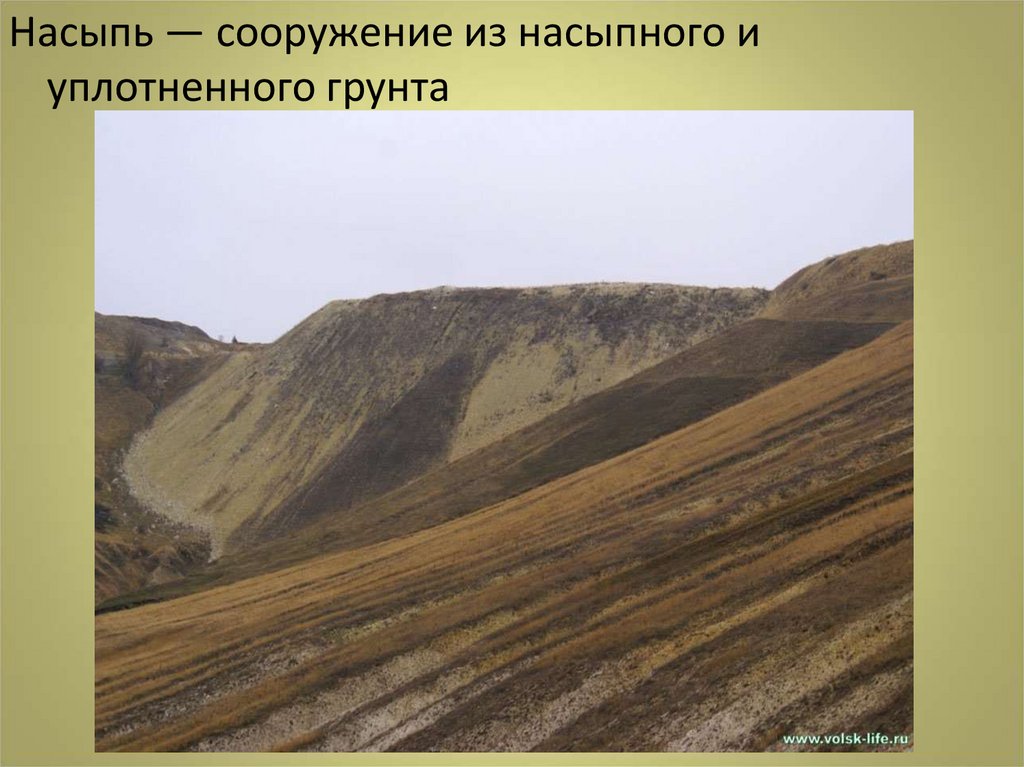

Насыпь — сооружение из насыпного и
уплотненного грунта

8.

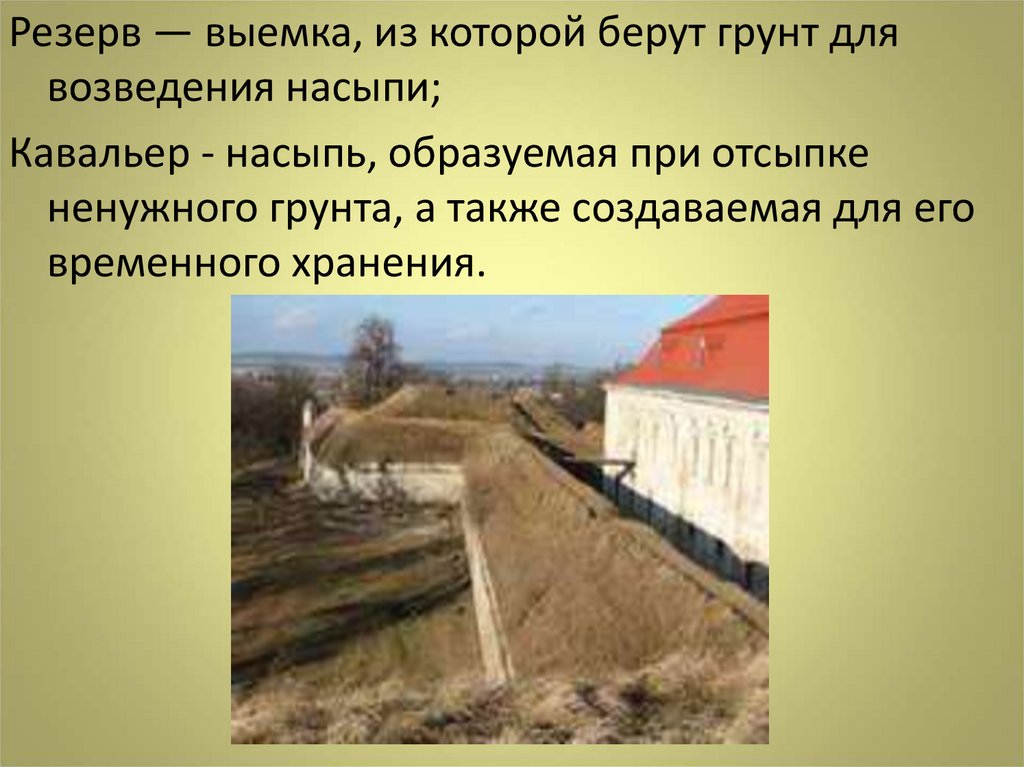

Резерв — выемка, из которой берут грунт для
возведения насыпи;
Кавальер - насыпь, образуемая при отсыпке
ненужного грунта, а также создаваемая для его
временного хранения.

9.

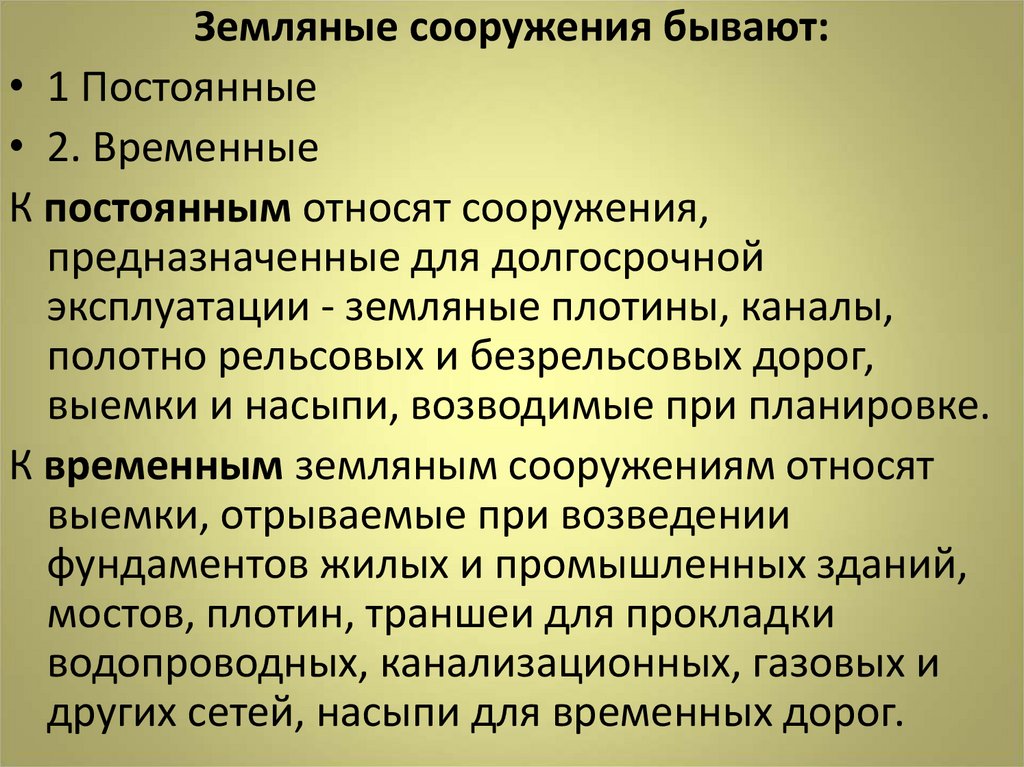

Земляные сооружения бывают:
• 1 Постоянные
• 2. Временные
К постоянным относят сооружения,
предназначенные для долгосрочной
эксплуатации - земляные плотины, каналы,
полотно рельсовых и безрельсовых дорог,
выемки и насыпи, возводимые при планировке.
К временным земляным сооружениям относят
выемки, отрываемые при возведении
фундаментов жилых и промышленных зданий,
мостов, плотин, траншеи для прокладки
водопроводных, канализационных, газовых и
других сетей, насыпи для временных дорог.

10.

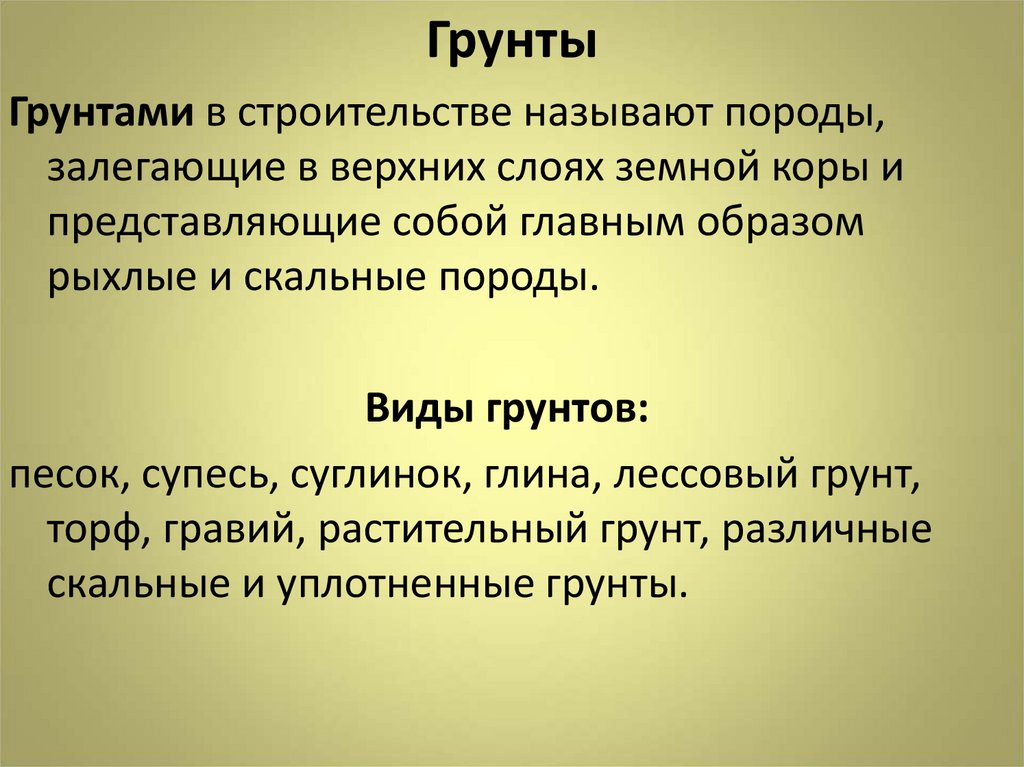

Грунты
Грунтами в строительстве называют породы,
залегающие в верхних слоях земной коры и
представляющие собой главным образом
рыхлые и скальные породы.
Виды грунтов:
песок, супесь, суглинок, глина, лессовый грунт,
торф, гравий, растительный грунт, различные
скальные и уплотненные грунты.

11.

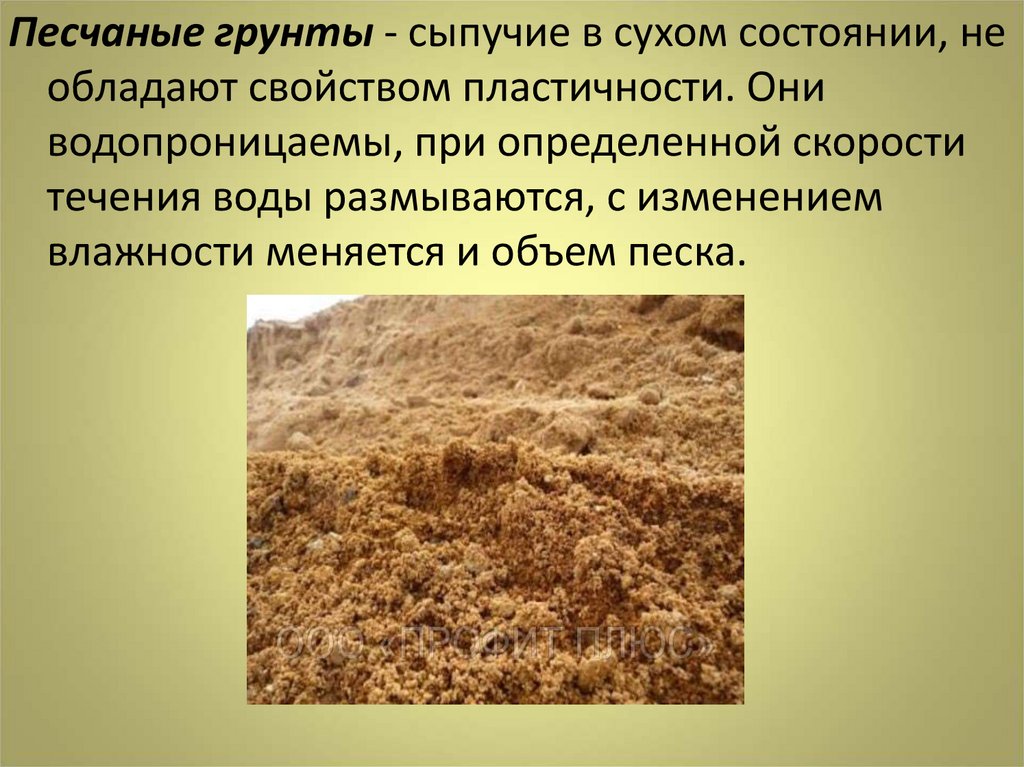

Песчаные грунты - сыпучие в сухом состоянии, не
обладают свойством пластичности. Они
водопроницаемы, при определенной скорости
течения воды размываются, с изменением
влажности меняется и объем песка.

12.

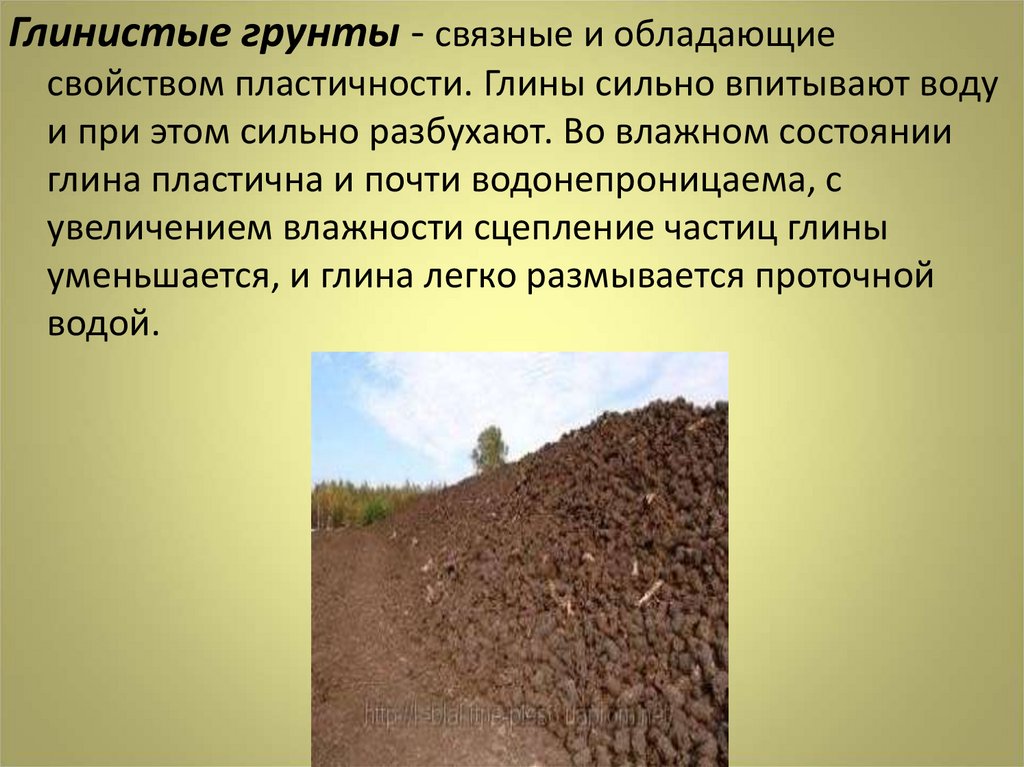

Глинистые грунты - связные и обладающие
свойством пластичности. Глины сильно впитывают воду
и при этом сильно разбухают. Во влажном состоянии
глина пластична и почти водонепроницаема, с
увеличением влажности сцепление частиц глины
уменьшается, и глина легко размывается проточной
водой.

13.

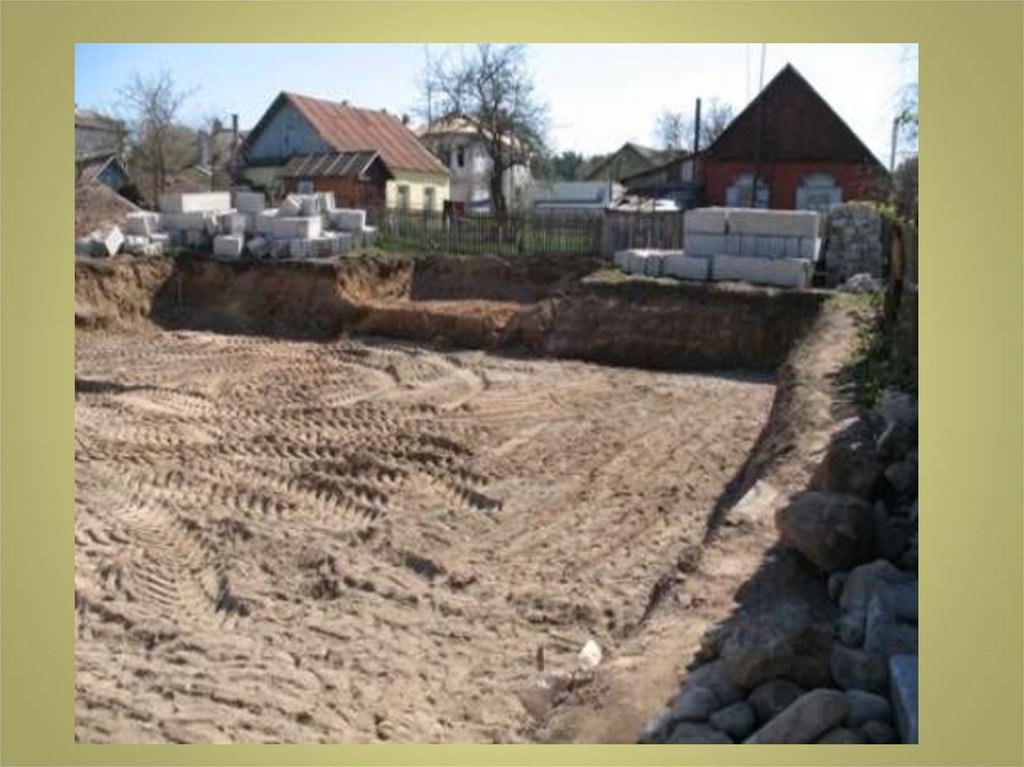

14.

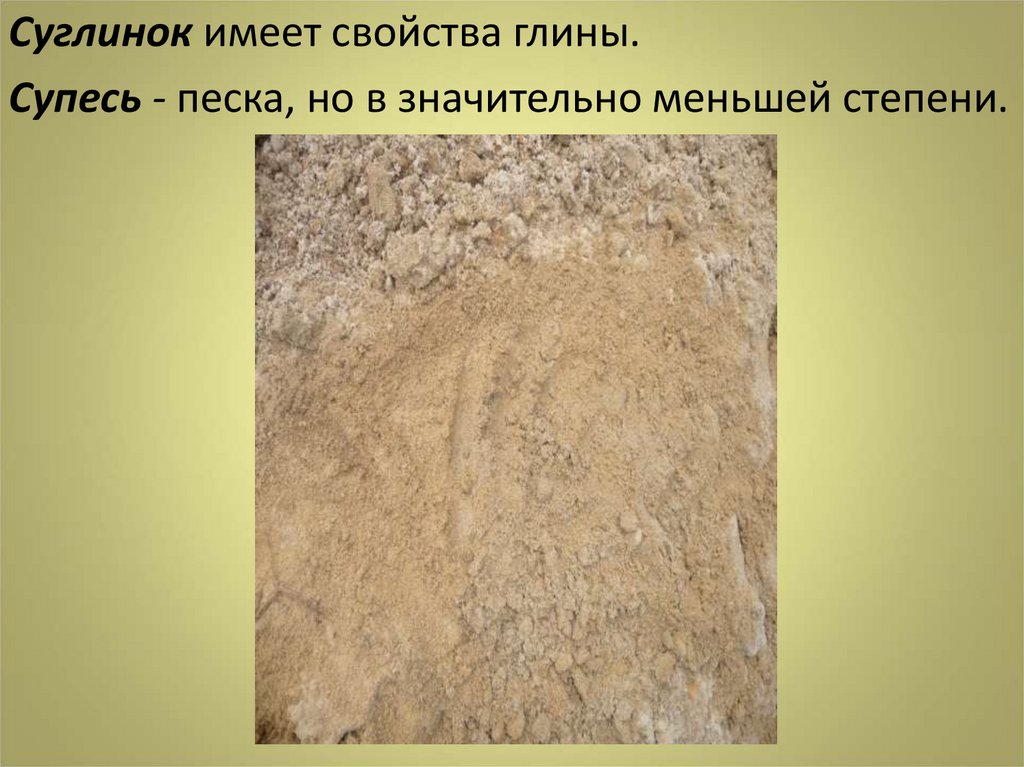

Суглинок имеет свойства глины.
Супесь - песка, но в значительно меньшей степени.

15.

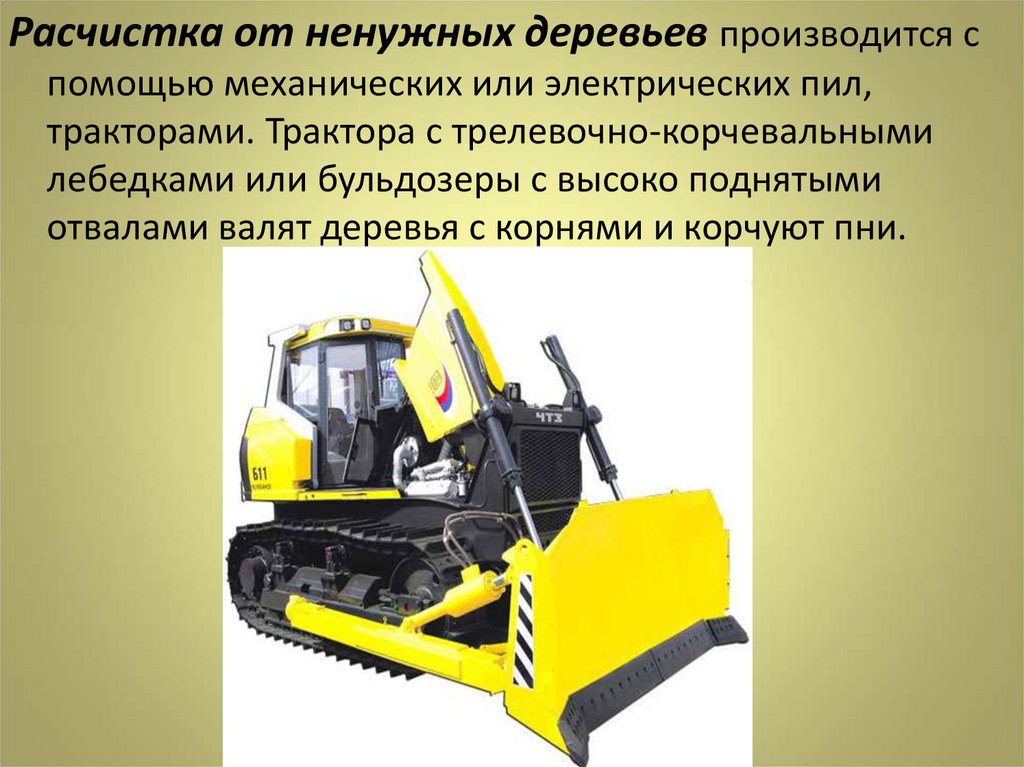

Расчистка от ненужных деревьев производится с
помощью механических или электрических пил,
тракторами. Трактора с трелевочно-корчевальными
лебедками или бульдозеры с высоко поднятыми
отвалами валят деревья с корнями и корчуют пни.

16.

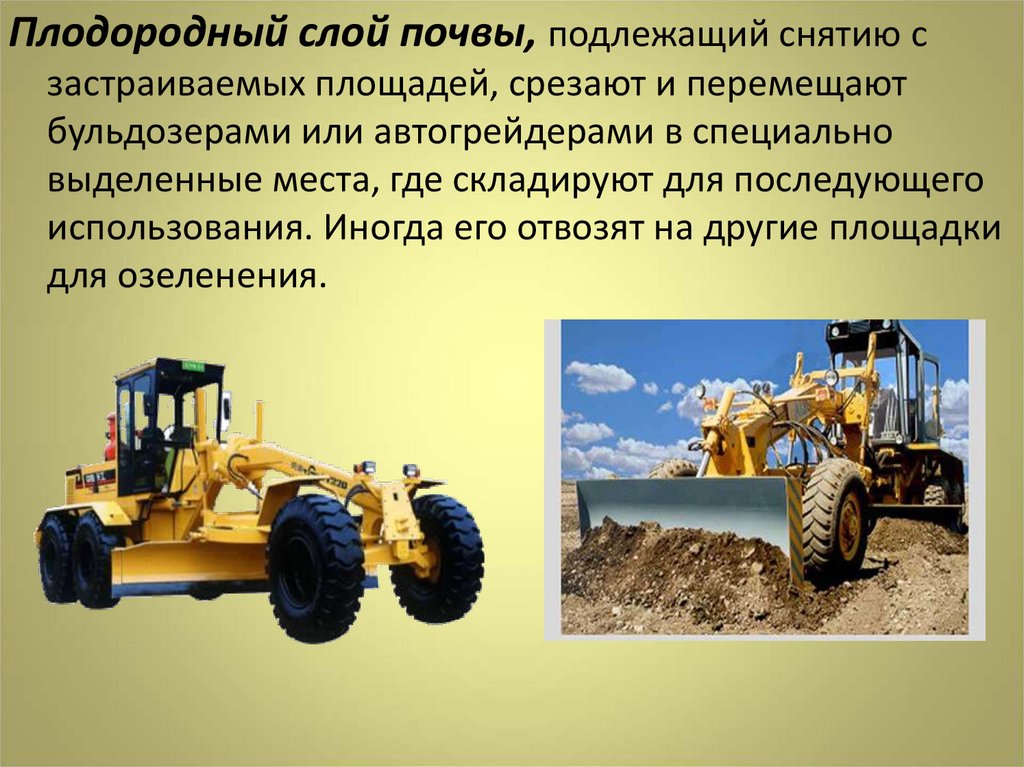

Плодородный слой почвы, подлежащий снятию с
застраиваемых площадей, срезают и перемещают
бульдозерами или автогрейдерами в специально
выделенные места, где складируют для последующего
использования. Иногда его отвозят на другие площадки
для озеленения.

17.

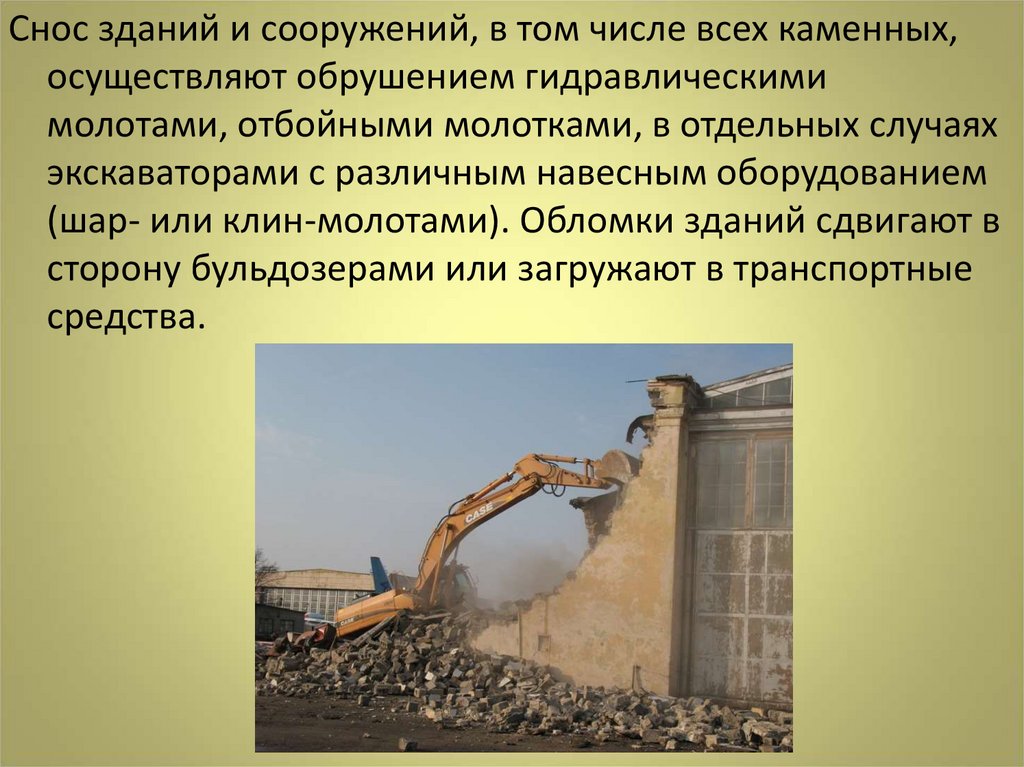

Снос зданий и сооружений, в том числе всех каменных,
осуществляют обрушением гидравлическими
молотами, отбойными молотками, в отдельных случаях
экскаваторами с различным навесным оборудованием
(шар- или клин-молотами). Обломки зданий сдвигают в
сторону бульдозерами или загружают в транспортные
средства.

18.

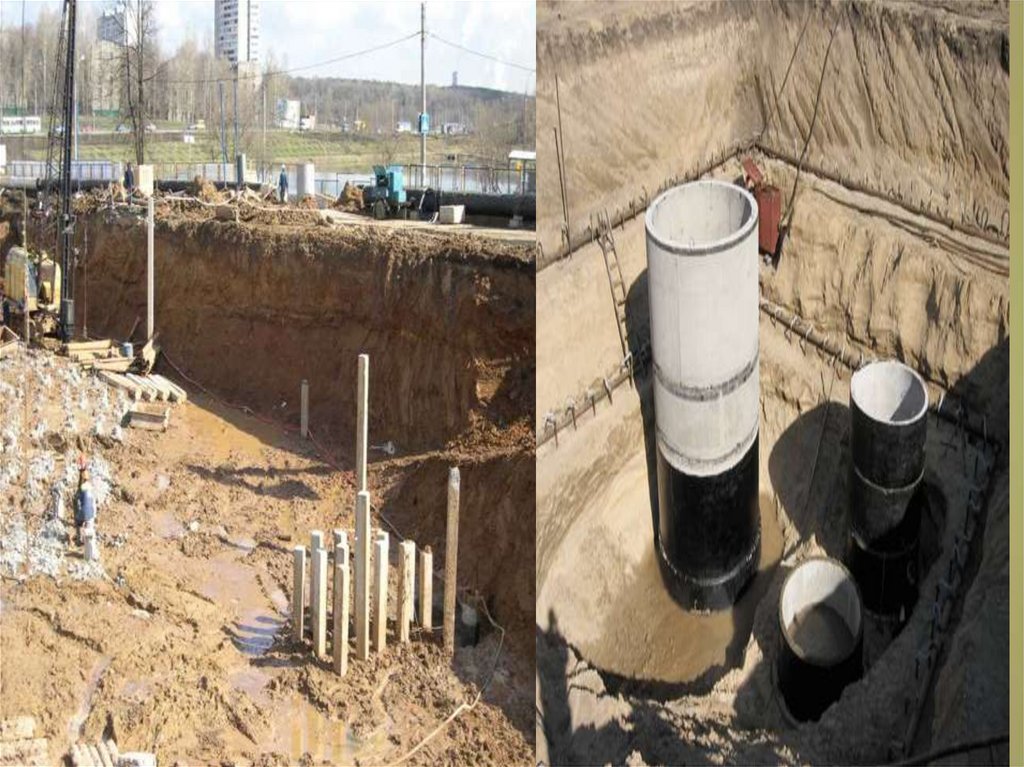

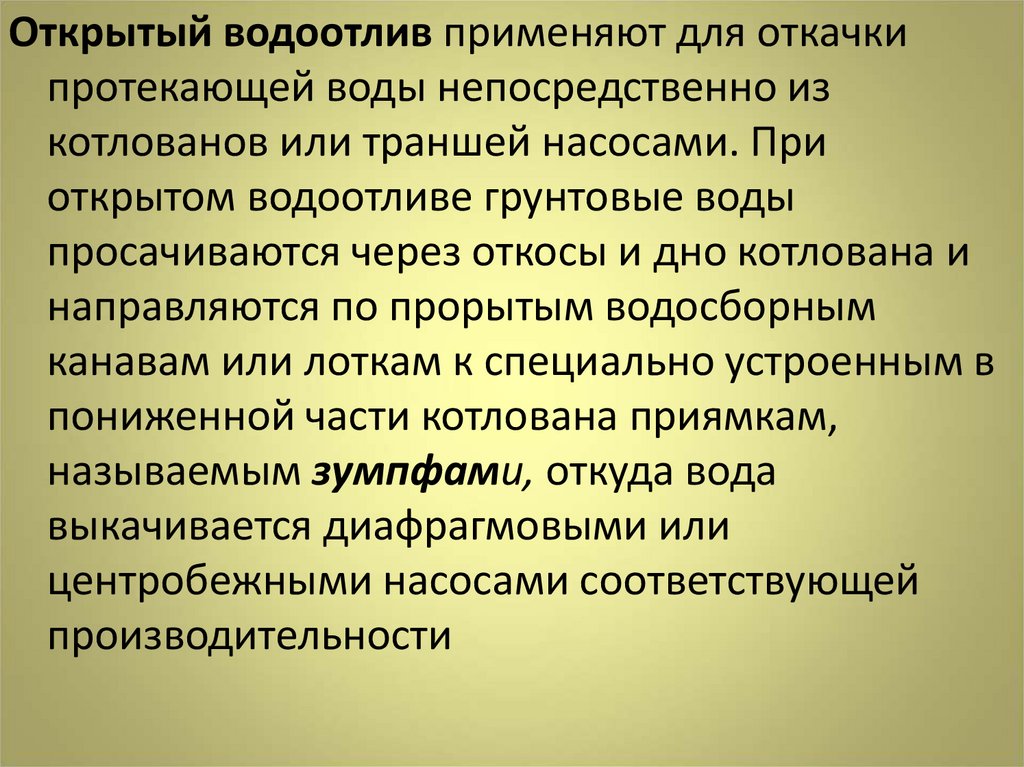

Открытый водоотлив применяют для откачки
протекающей воды непосредственно из
котлованов или траншей насосами. При
открытом водоотливе грунтовые воды
просачиваются через откосы и дно котлована и
направляются по прорытым водосборным
канавам или лоткам к специально устроенным в
пониженной части котлована приямкам,
называемым зумпфами, откуда вода
выкачивается диафрагмовыми или
центробежными насосами соответствующей
производительности

19.

20.

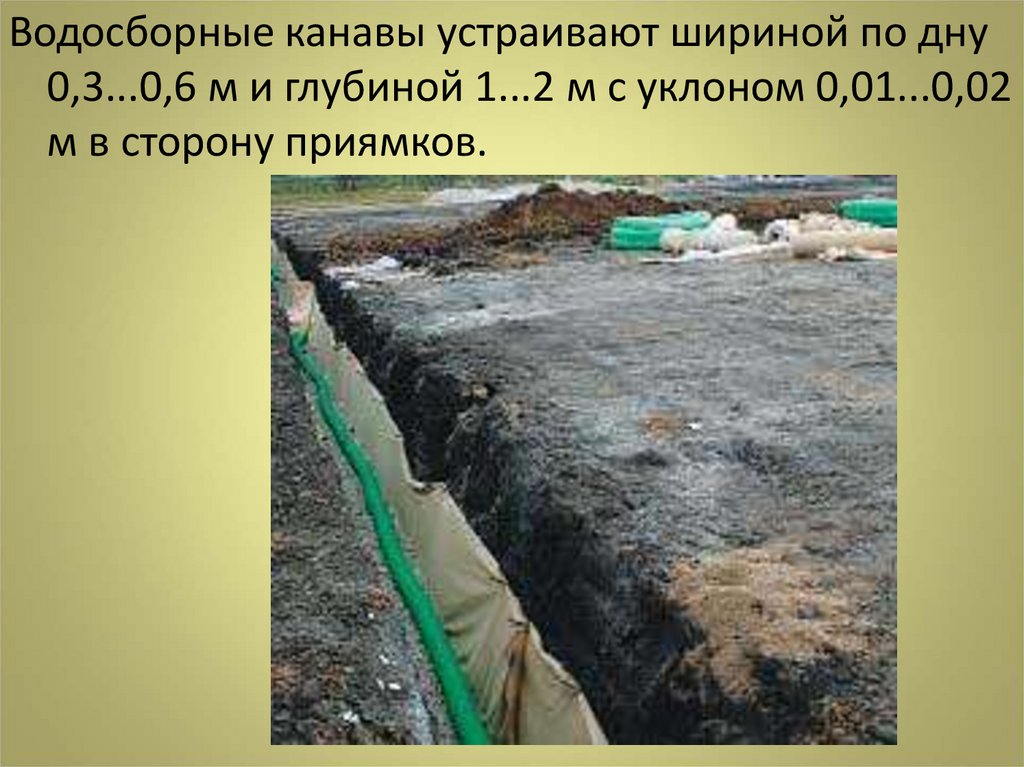

Водосборные канавы устраивают шириной по дну
0,3...0,6 м и глубиной 1...2 м с уклоном 0,01...0,02
м в сторону приямков.

21.

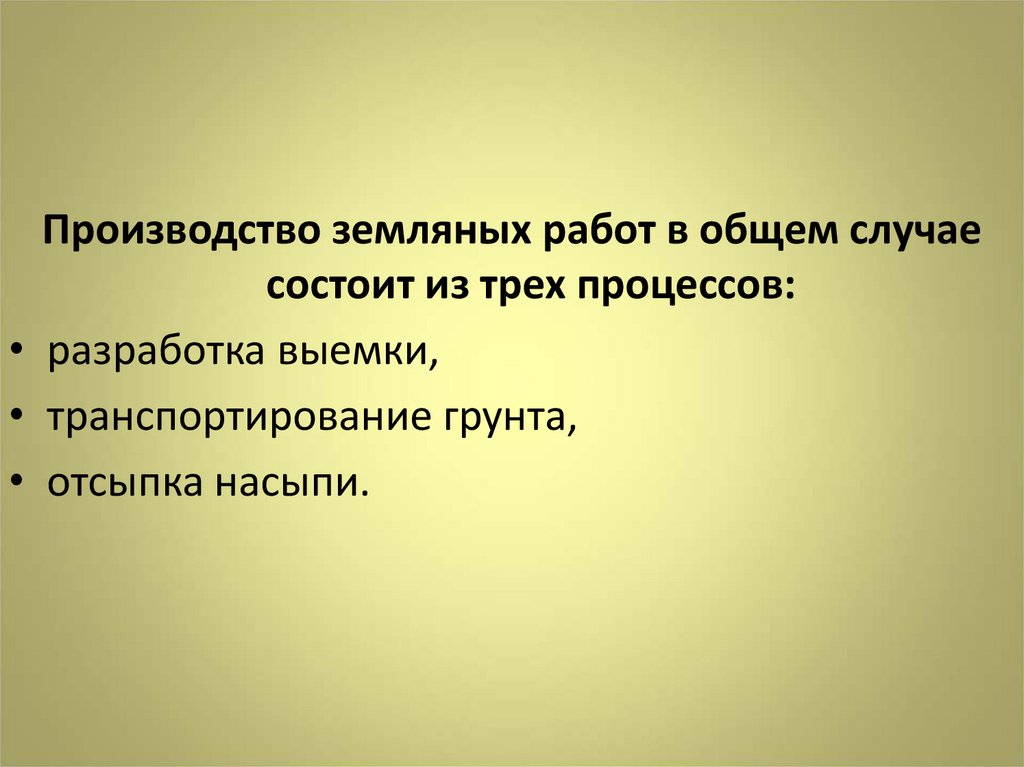

Производство земляных работ в общем случае
состоит из трех процессов:
• разработка выемки,
• транспортирование грунта,
• отсыпка насыпи.

22.

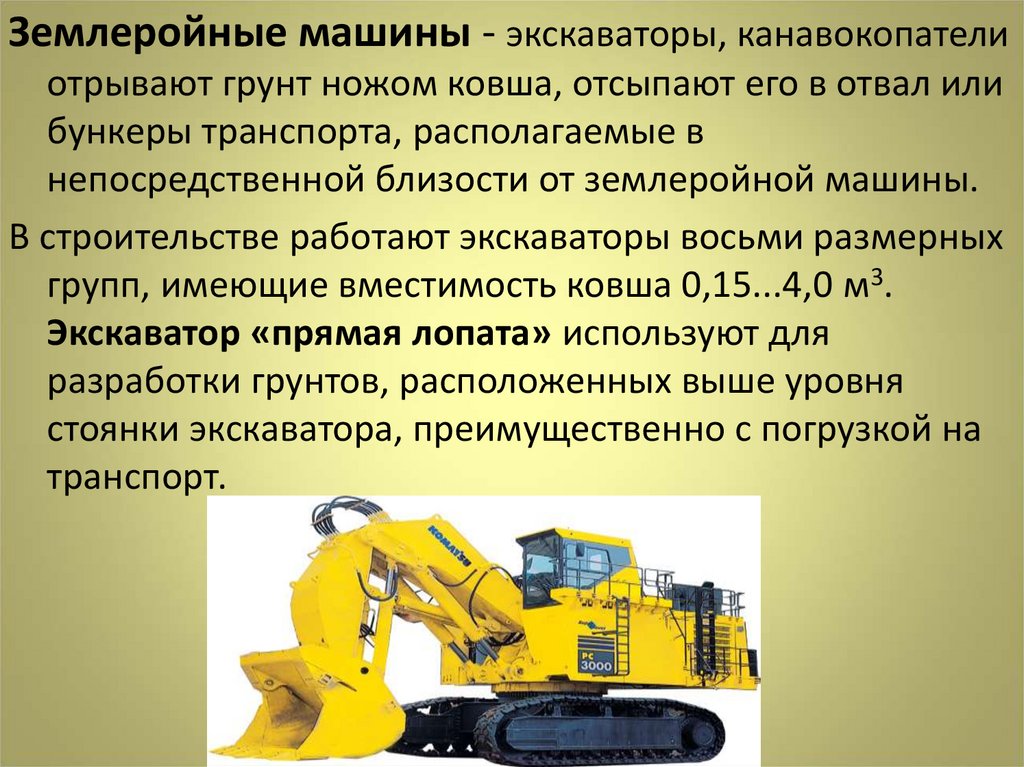

Землеройные машины - экскаваторы, канавокопатели
отрывают грунт ножом ковша, отсыпают его в отвал или
бункеры транспорта, располагаемые в
непосредственной близости от землеройной машины.
В строительстве работают экскаваторы восьми размерных
групп, имеющие вместимость ковша 0,15...4,0 м3.
Экскаватор «прямая лопата» используют для
разработки грунтов, расположенных выше уровня
стоянки экскаватора, преимущественно с погрузкой на
транспорт.

23.

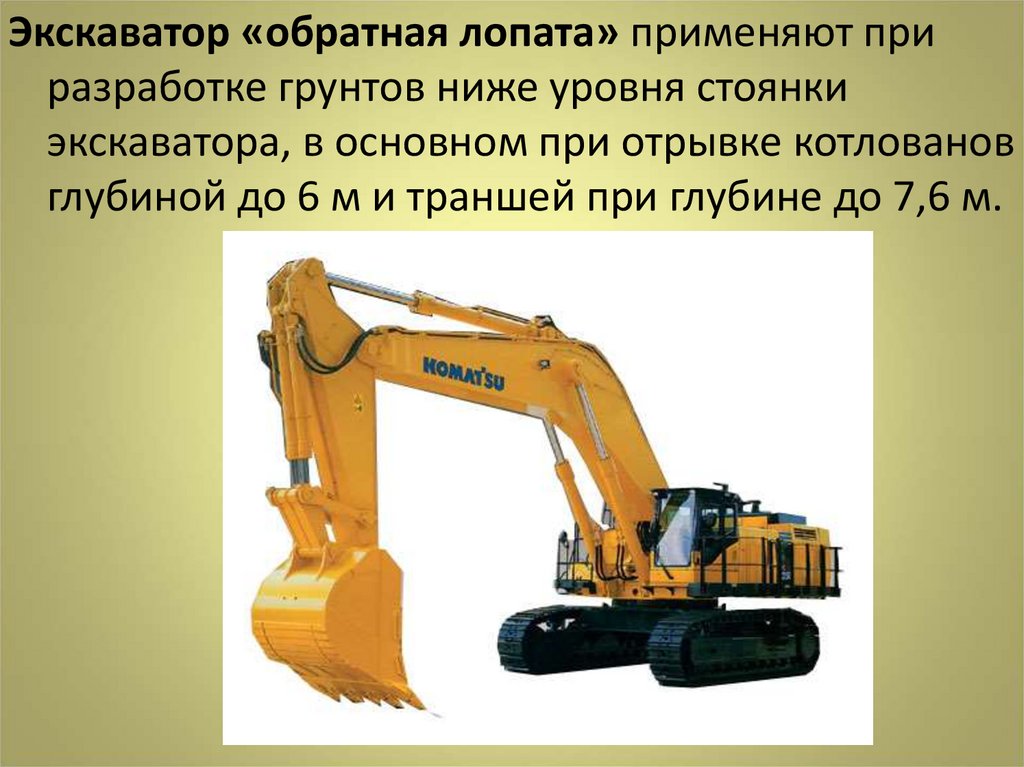

Экскаватор «обратная лопата» применяют при
разработке грунтов ниже уровня стоянки
экскаватора, в основном при отрывке котлованов
глубиной до 6 м и траншей при глубине до 7,6 м.

24.

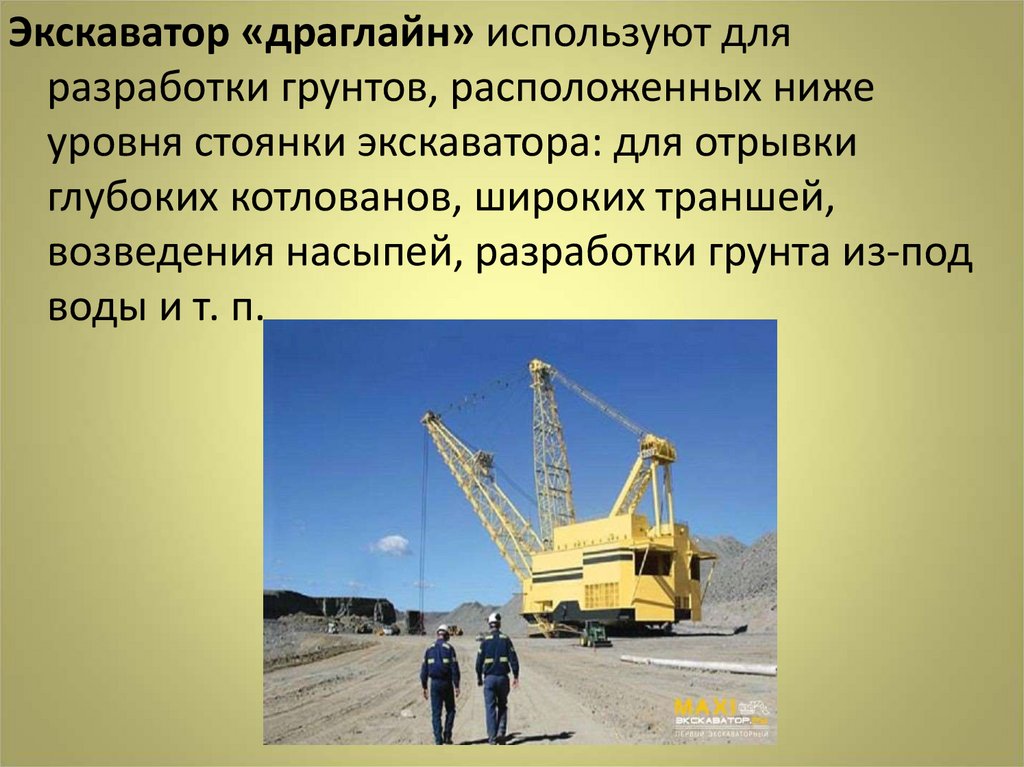

Экскаватор «драглайн» используют для
разработки грунтов, расположенных ниже
уровня стоянки экскаватора: для отрывки
глубоких котлованов, широких траншей,
возведения насыпей, разработки грунта из-под
воды и т. п.

25.

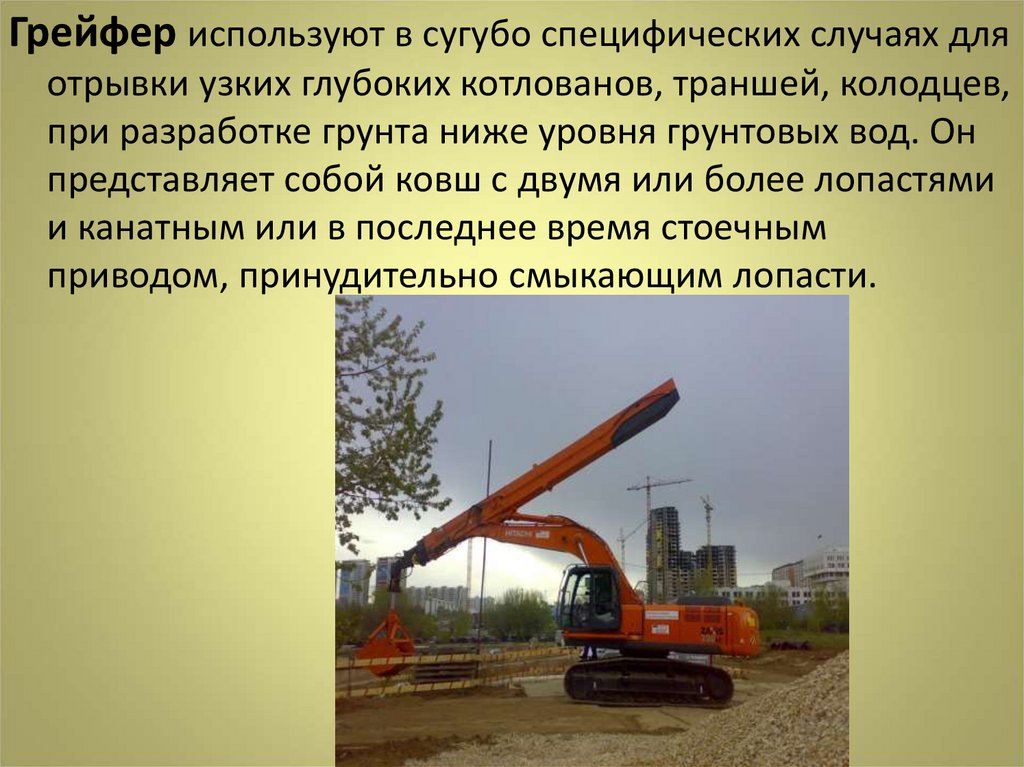

Грейфер используют в сугубо специфических случаях для
отрывки узких глубоких котлованов, траншей, колодцев,
при разработке грунта ниже уровня грунтовых вод. Он
представляет собой ковш с двумя или более лопастями
и канатным или в последнее время стоечным
приводом, принудительно смыкающим лопасти.

26.

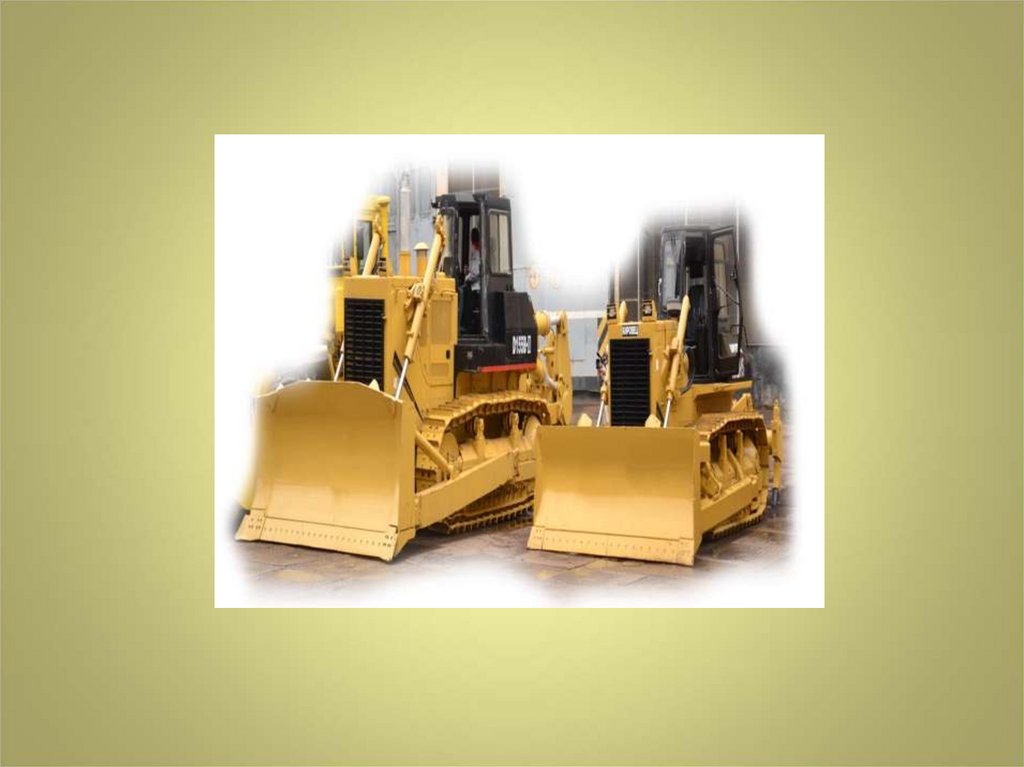

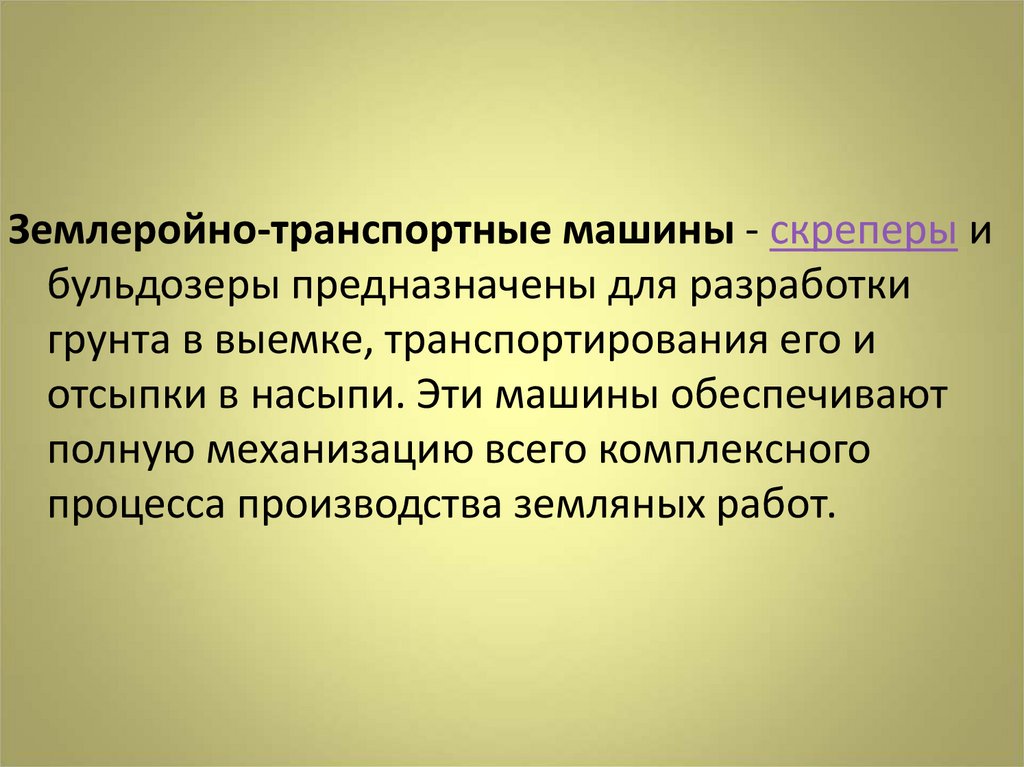

Землеройно-транспортные машины - скреперы и
бульдозеры предназначены для разработки
грунта в выемке, транспортирования его и
отсыпки в насыпи. Эти машины обеспечивают
полную механизацию всего комплексного
процесса производства земляных работ.

27.

28.

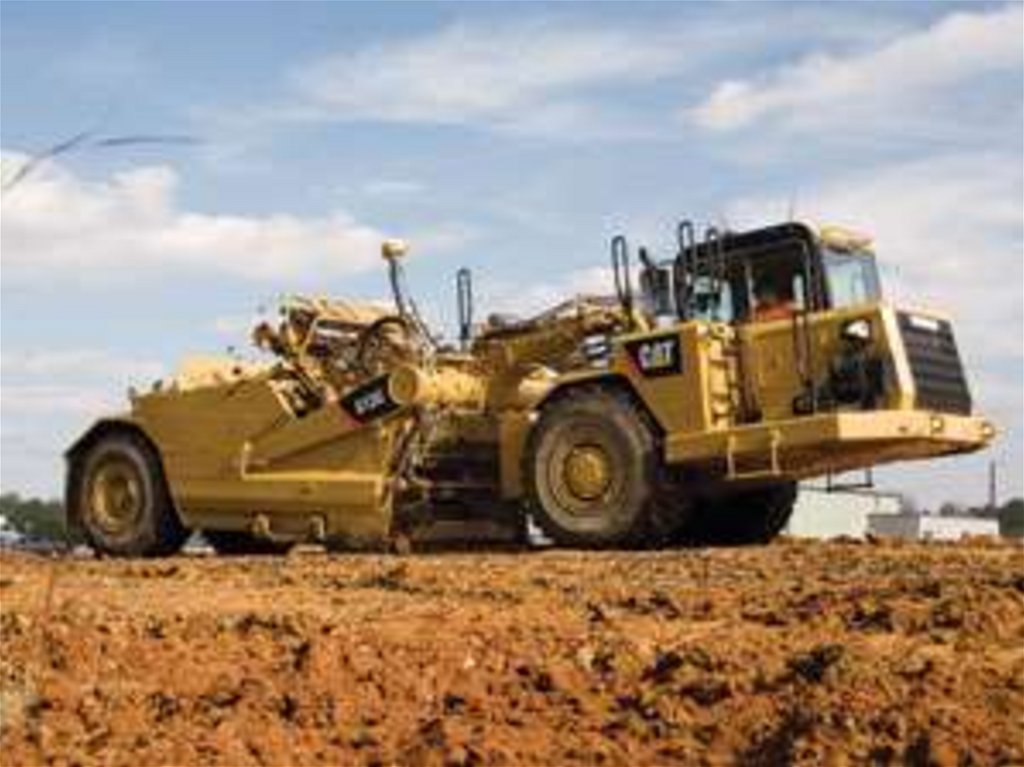

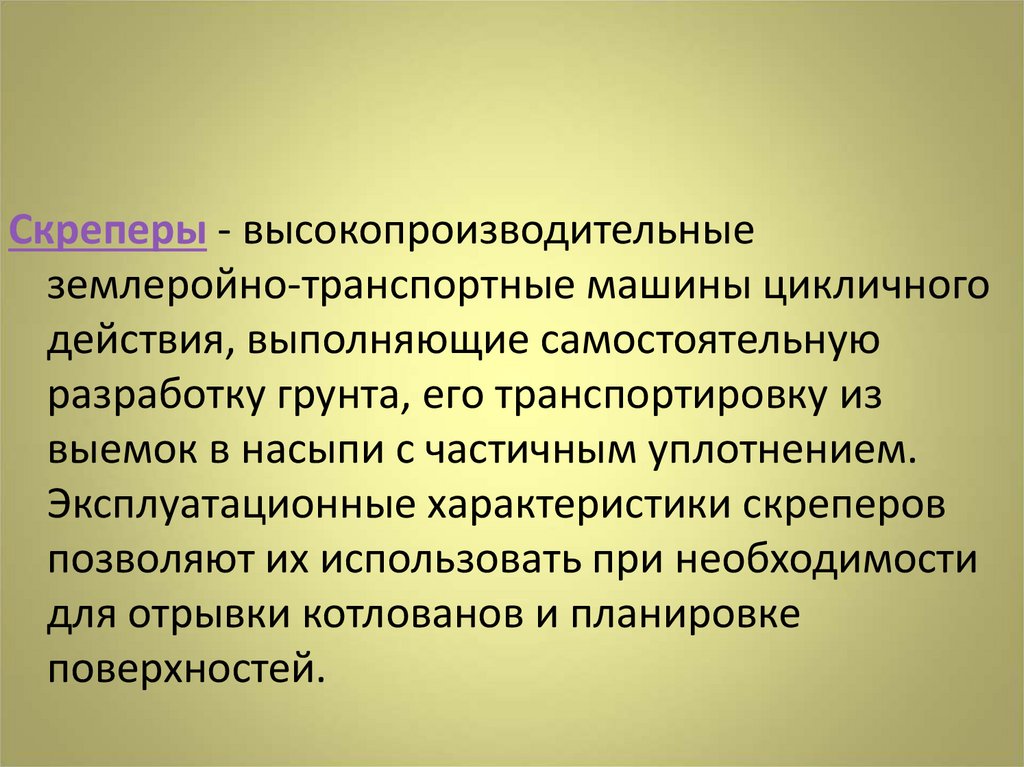

Скреперы - высокопроизводительные
землеройно-транспортные машины цикличного
действия, выполняющие самостоятельную
разработку грунта, его транспортировку из
выемок в насыпи с частичным уплотнением.
Эксплуатационные характеристики скреперов
позволяют их использовать при необходимости
для отрывки котлованов и планировке
поверхностей.

29.

30.

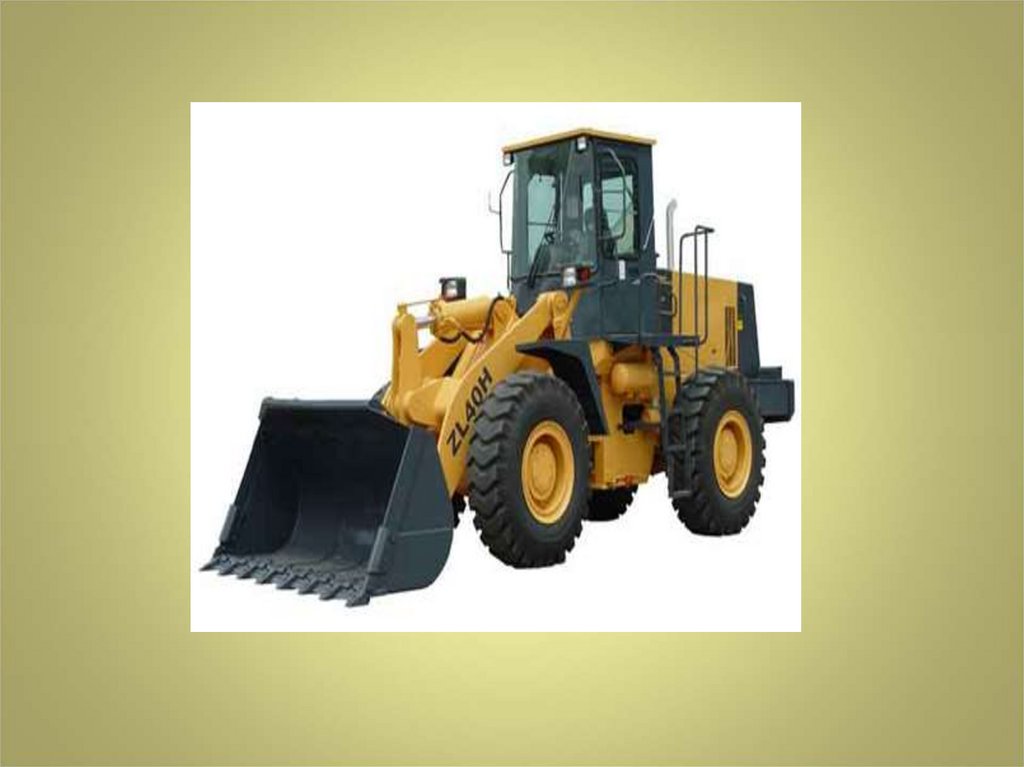

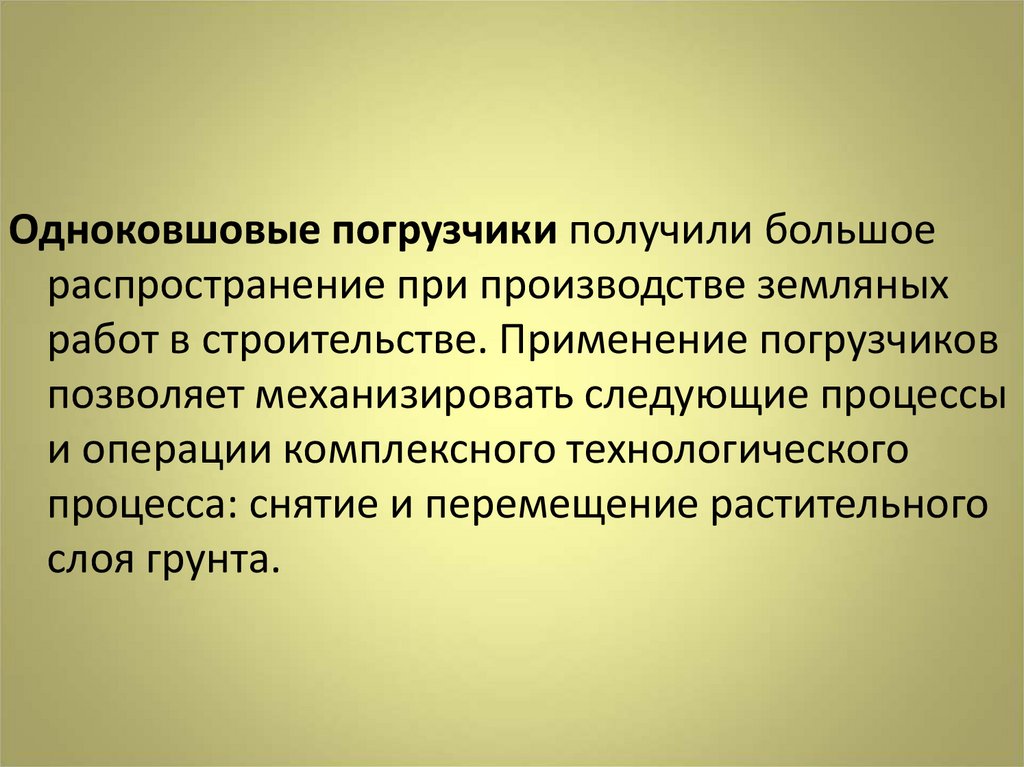

Одноковшовые погрузчики получили большое
распространение при производстве земляных
работ в строительстве. Применение погрузчиков
позволяет механизировать следующие процессы
и операции комплексного технологического
процесса: снятие и перемещение растительного
слоя грунта.

31.

32.

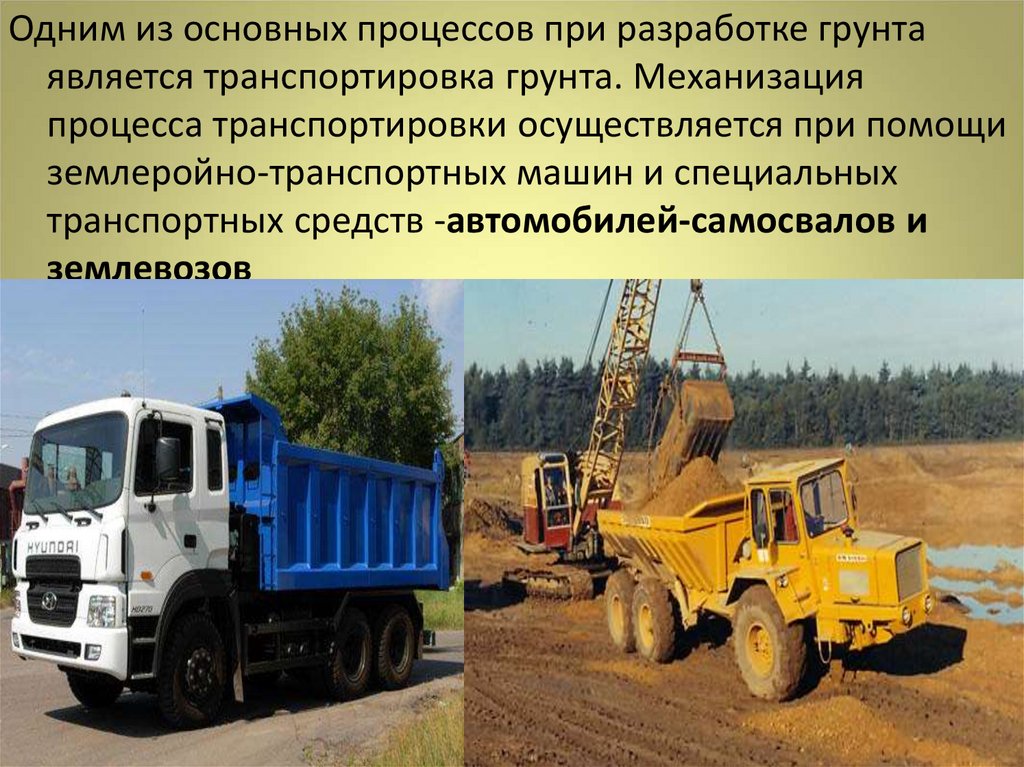

Одним из основных процессов при разработке грунта
является транспортировка грунта. Механизация
процесса транспортировки осуществляется при помощи
землеройно-транспортных машин и специальных
транспортных средств -автомобилей-самосвалов и
землевозов

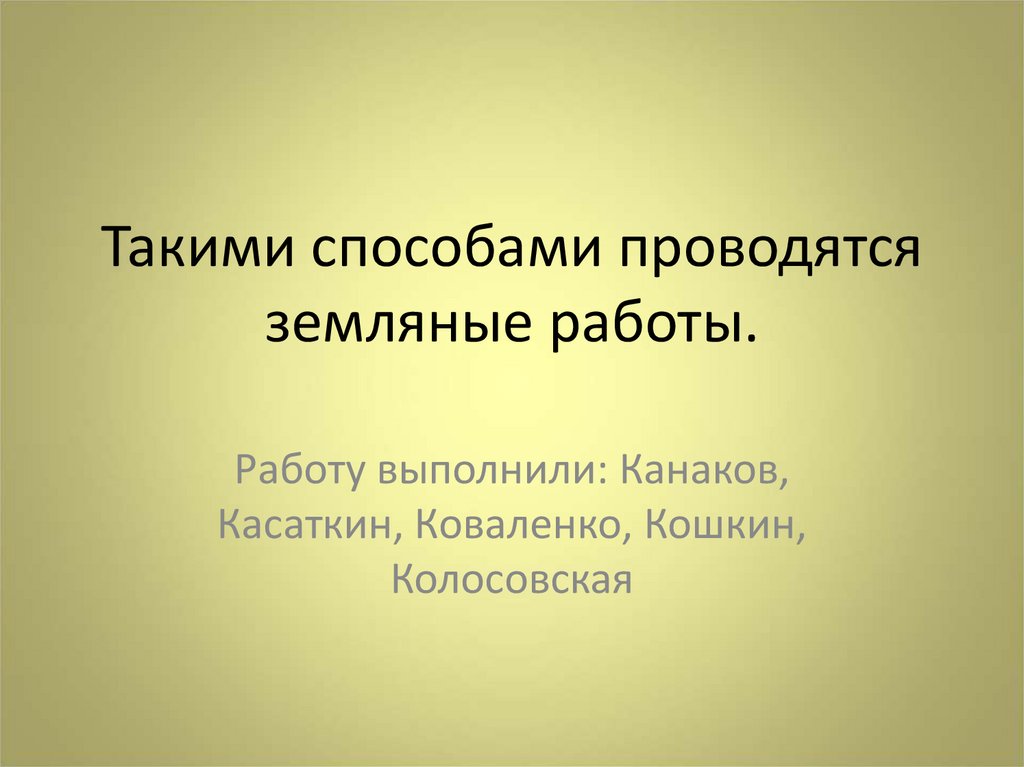

33. Такими способами проводятся земляные работы.

Работу выполнили: Канаков,
Касаткин, Коваленко, Кошкин,
Колосовская
