Насосные станции

1. Насосные станции

Выполнил: ст.гр.БСН-22-11
Семыкин А.Е.
Проверил: доц.,канд.техн.наук
Л.М.
Зарипова

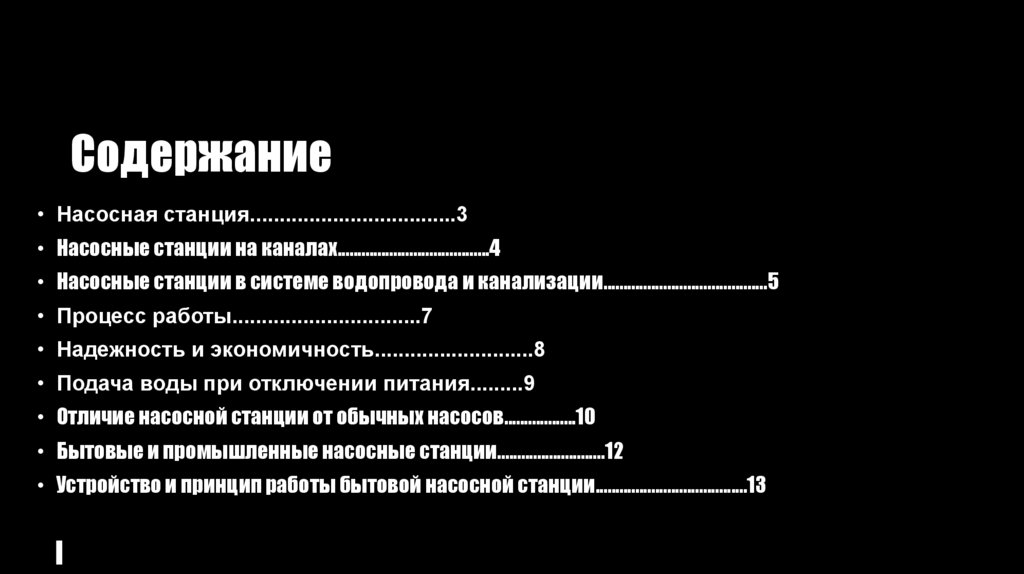

2. Содержание

• Насосная станция...................................3
• Насосные станции на каналах......................................4
• Насосные станции в системе водопровода и канализации.........................................5
• Процесс работы................................7
• Надежность и экономичность...........................8
• Подача воды при отключении питания.........9
• Отличие насосной станции от обычных насосов..................10
• Бытовые и промышленные насосные станции...........................12
• Устройство и принцип работы бытовой насосной станции......................................13

3.

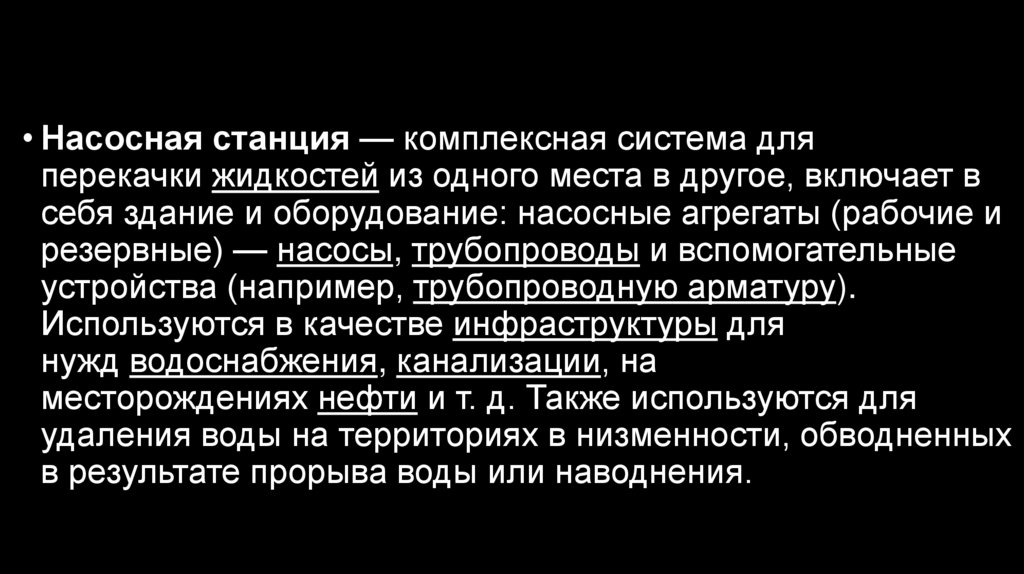

• Насосная станция — комплексная система для
перекачки жидкостей из одного места в другое, включает в
себя здание и оборудование: насосные агрегаты (рабочие и
резервные) — насосы, трубопроводы и вспомогательные
устройства (например, трубопроводную арматуру).
Используются в качестве инфраструктуры для
нужд водоснабжения, канализации, на
месторождениях нефти и т. д. Также используются для
удаления воды на территориях в низменности, обводненных
в результате прорыва воды или наводнения.

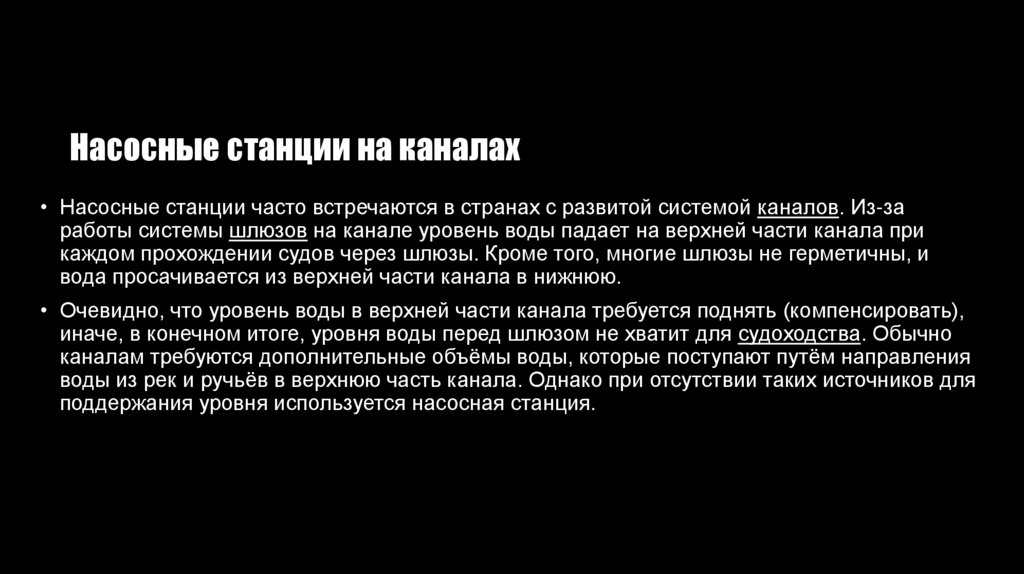

4. Насосные станции на каналах

• Насосные станции часто встречаются в странах с развитой системой каналов. Из-за
работы системы шлюзов на канале уровень воды падает на верхней части канала при
каждом прохождении судов через шлюзы. Кроме того, многие шлюзы не герметичны, и
вода просачивается из верхней части канала в нижнюю.
• Очевидно, что уровень воды в верхней части канала требуется поднять (компенсировать),
иначе, в конечном итоге, уровня воды перед шлюзом не хватит для судоходства. Обычно
каналам требуются дополнительные объёмы воды, которые поступают путём направления
воды из рек и ручьёв в верхнюю часть канала. Однако при отсутствии таких источников для
поддержания уровня используется насосная станция.

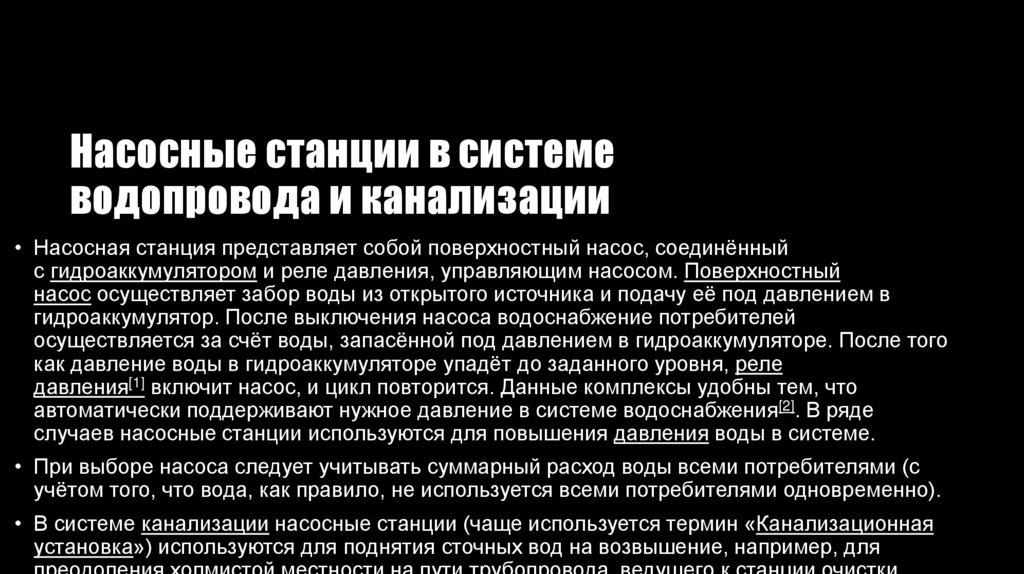

5. Насосные станции в системе водопровода и канализации

• Насосная станция представляет собой поверхностный насос, соединённый
с гидроаккумулятором и реле давления, управляющим насосом. Поверхностный
насос осуществляет забор воды из открытого источника и подачу её под давлением в
гидроаккумулятор. После выключения насоса водоснабжение потребителей
осуществляется за счёт воды, запасённой под давлением в гидроаккумуляторе. После того
как давление воды в гидроаккумуляторе упадёт до заданного уровня, реле
давления[1] включит насос, и цикл повторится. Данные комплексы удобны тем, что
автоматически поддерживают нужное давление в системе водоснабжения[2]. В ряде
случаев насосные станции используются для повышения давления воды в системе.

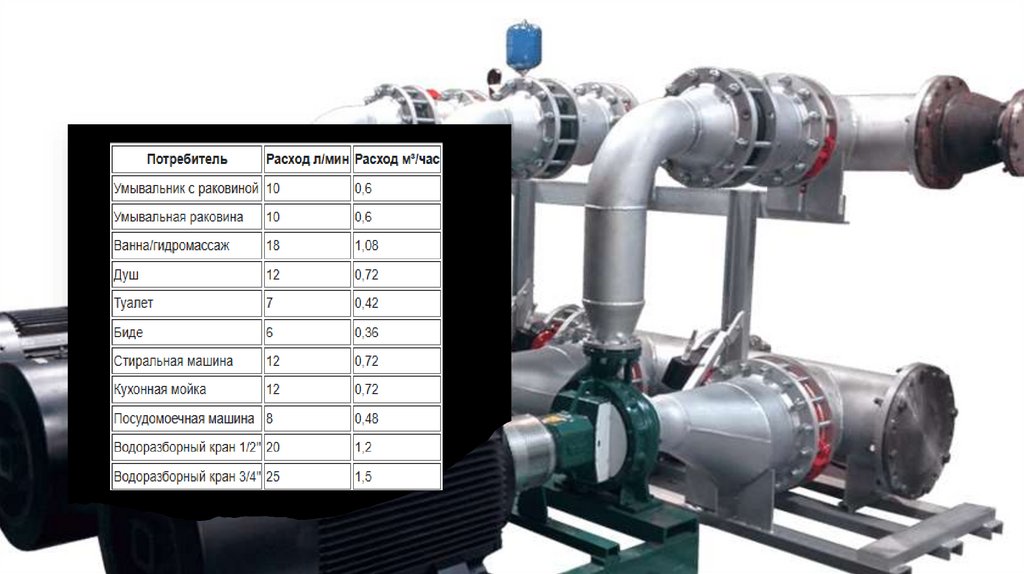

• При выборе насоса следует учитывать суммарный расход воды всеми потребителями (с
учётом того, что вода, как правило, не используется всеми потребителями одновременно).
• В системе канализации насосные станции (чаще используется термин «Канализационная
установка») используются для поднятия сточных вод на возвышение, например, для

6.

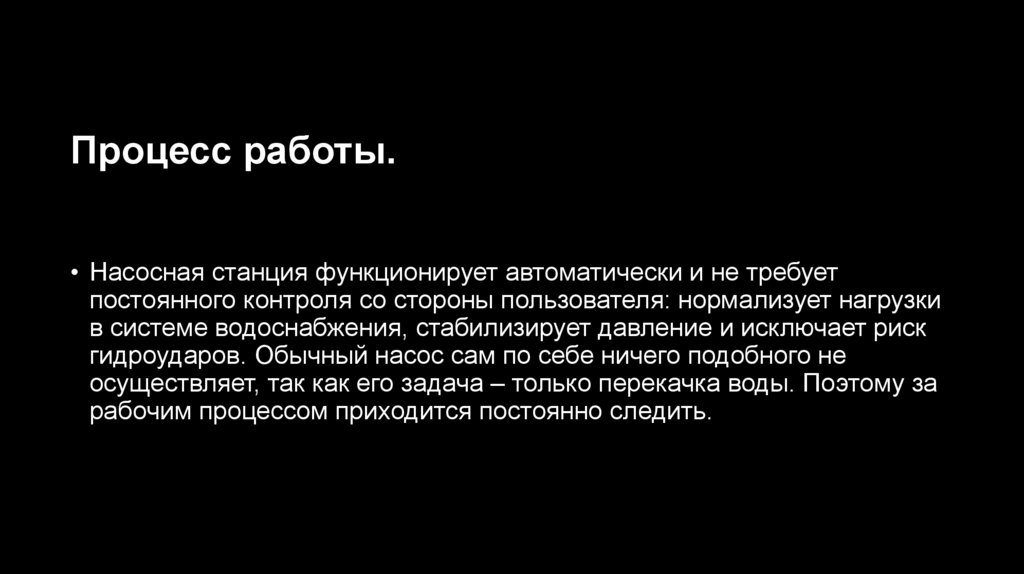

7. Процесс работы.

• Насосная станция функционирует автоматически и не требует
постоянного контроля со стороны пользователя: нормализует нагрузки
в системе водоснабжения, стабилизирует давление и исключает риск
гидроударов. Обычный насос сам по себе ничего подобного не
осуществляет, так как его задача – только перекачка воды. Поэтому за
рабочим процессом приходится постоянно следить.

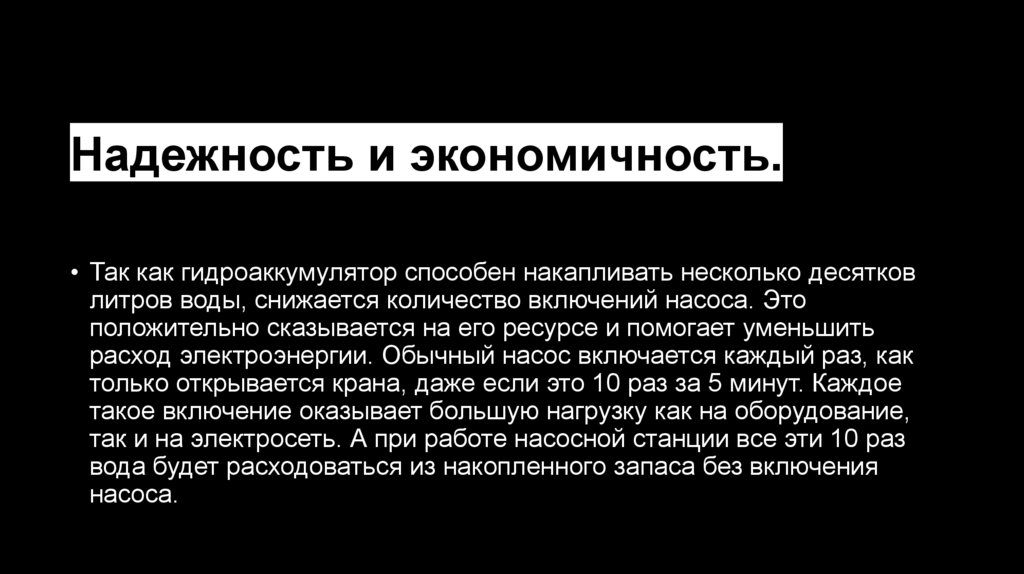

8. Надежность и экономичность.

• Так как гидроаккумулятор способен накапливать несколько десятков
литров воды, снижается количество включений насоса. Это
положительно сказывается на его ресурсе и помогает уменьшить
расход электроэнергии. Обычный насос включается каждый раз, как
только открывается крана, даже если это 10 раз за 5 минут. Каждое
такое включение оказывает большую нагрузку как на оборудование,
так и на электросеть. А при работе насосной станции все эти 10 раз
вода будет расходоваться из накопленного запаса без включения
насоса.

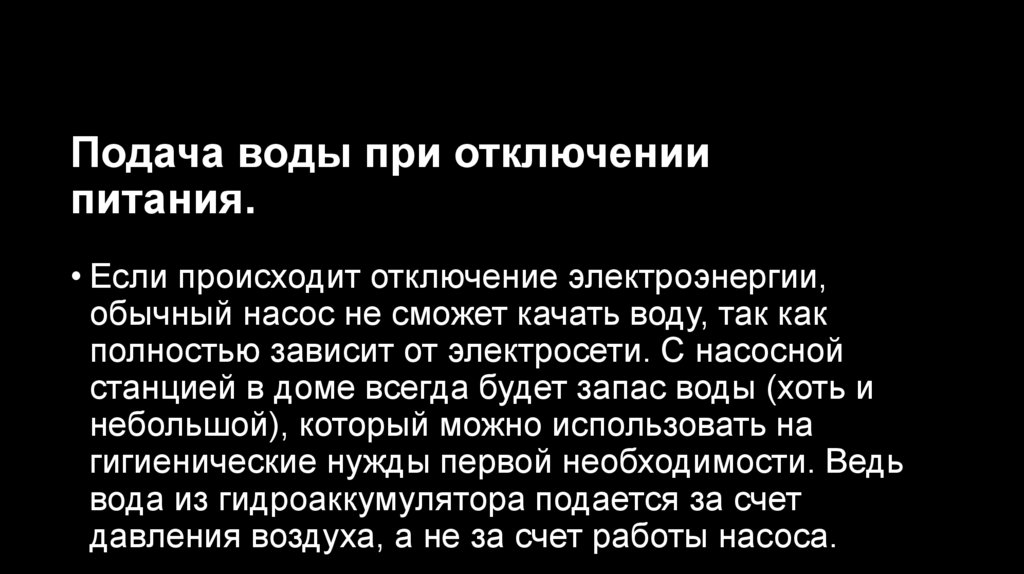

9. Подача воды при отключении питания.

• Если происходит отключение электроэнергии,
обычный насос не сможет качать воду, так как
полностью зависит от электросети. С насосной
станцией в доме всегда будет запас воды (хоть и
небольшой), который можно использовать на
гигиенические нужды первой необходимости. Ведь
вода из гидроаккумулятора подается за счет
давления воздуха, а не за счет работы насоса.

10. Отличие насосной станции от обычных насосов:

Отличие насосной станции от обычных
насосов:
• процесс водоснабжения автоматизирован;
• насосная станция повышает давление в гидравлической системе, что
очень важно, если нужно обеспечить водой, например, и дом,
и приусадебное хозяйство одновременно;
• насосная станция создает запас воды в баке, которой можно
пользоваться даже в случае отключения электроэнергии.
• Применение насосных станций в равной степени эффективно, когда
в качестве источника водоснабжения используются и открытые
водоемы, и колодцы. Насосная станция, являясь достаточно
универсальным насосным оборудованием, нашла применение в самых

11.

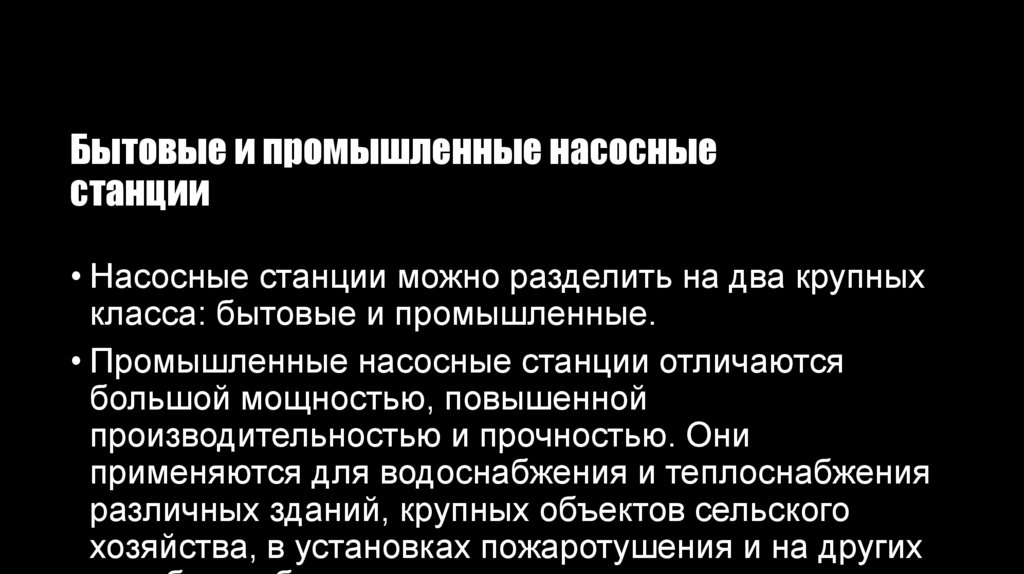

12. Бытовые и промышленные насосные станции

Бытовые и промышленные насосные
станции
• Насосные станции можно разделить на два крупных
класса: бытовые и промышленные.
• Промышленные насосные станции отличаются
большой мощностью, повышенной
производительностью и прочностью. Они
применяются для водоснабжения и теплоснабжения
различных зданий, крупных объектов сельского
хозяйства, в установках пожаротушения и на других

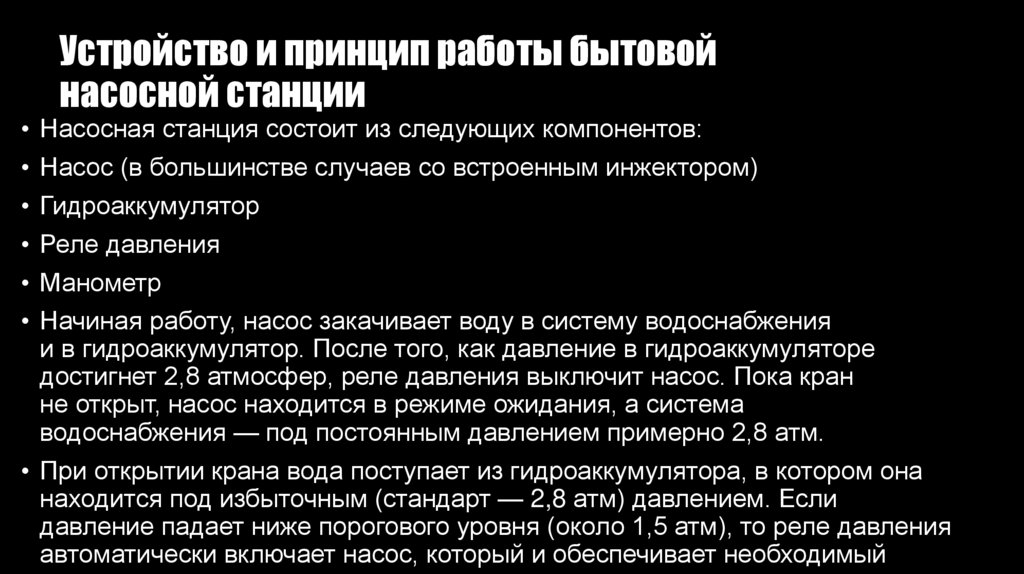

13. Устройство и принцип работы бытовой насосной станции

Устройство и принцип работы бытовой
насосной станции

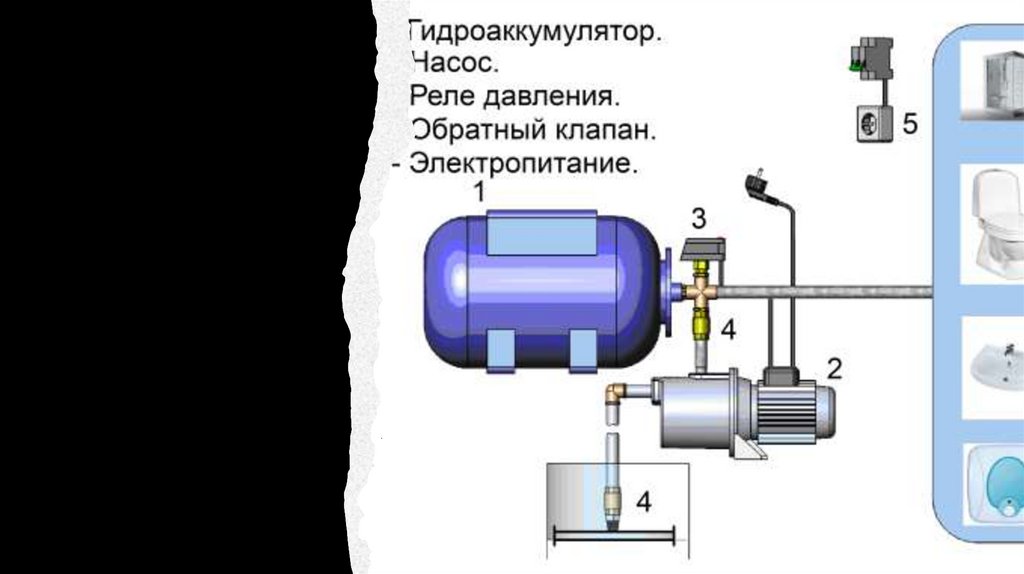

• Насосная станция состоит из следующих компонентов:
• Насос (в большинстве случаев со встроенным инжектором)
• Гидроаккумулятор
• Реле давления
• Манометр
• Начиная работу, насос закачивает воду в систему водоснабжения
и в гидроаккумулятор. После того, как давление в гидроаккумуляторе
достигнет 2,8 атмосфер, реле давления выключит насос. Пока кран
не открыт, насос находится в режиме ожидания, а система
водоснабжения — под постоянным давлением примерно 2,8 атм.
• При открытии крана вода поступает из гидроаккумулятора, в котором она
находится под избыточным (стандарт — 2,8 атм) давлением. Если
давление падает ниже порогового уровня (около 1,5 атм), то реле давления
автоматически включает насос, который и обеспечивает необходимый

14. Спасибо за внимание
