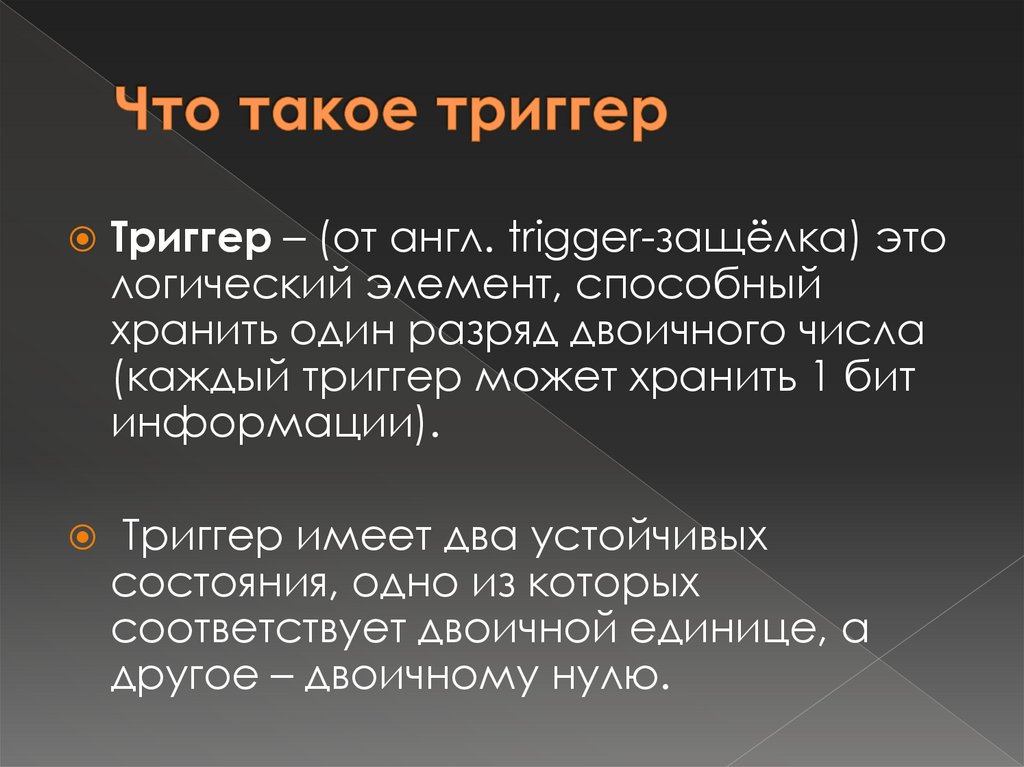

Триггер – (от англ. trigger-защёлка) это
логический элемент, способный
хранить один разряд двоичного числа
(каждый триггер может хранить 1 бит
информации).
Триггер имеет два устойчивых
состояния, одно из которых
соответствует двоичной единице, а
другое – двоичному нулю.

3. Создатель триггера

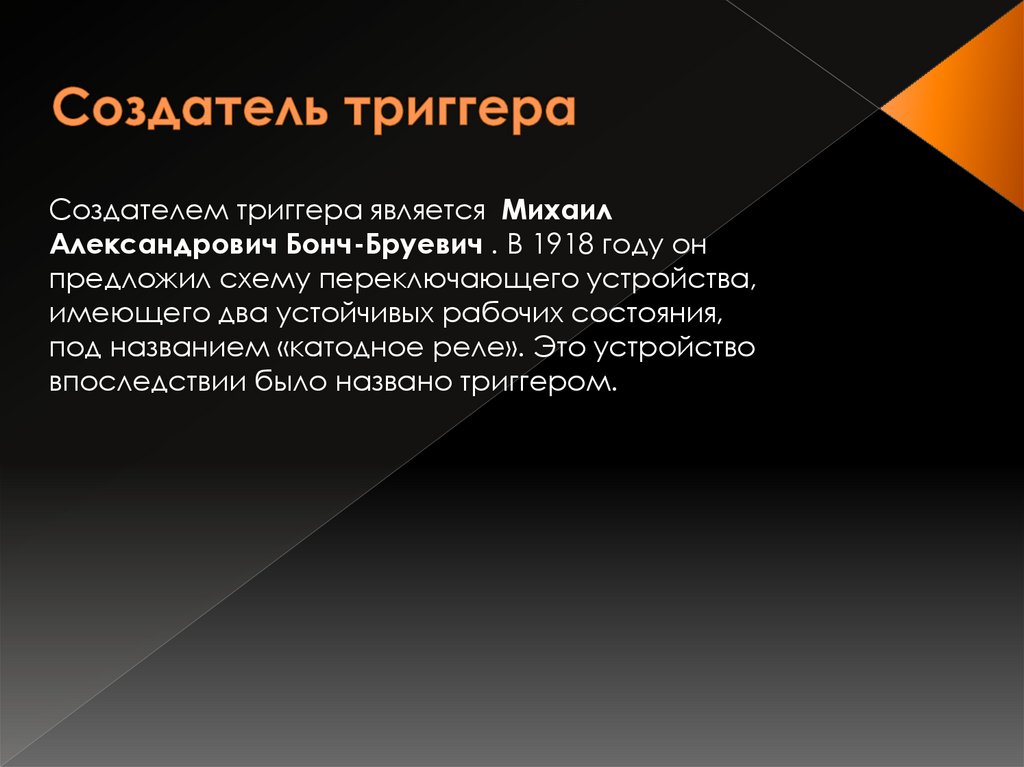

Создателем триггера является Михаил
Александрович Бонч-Бруевич . В 1918 году он
предложил схему переключающего устройства,
имеющего два устойчивых рабочих состояния,
под названием «катодное реле». Это устройство
впоследствии было названо триггером.

4. Виды триггеров

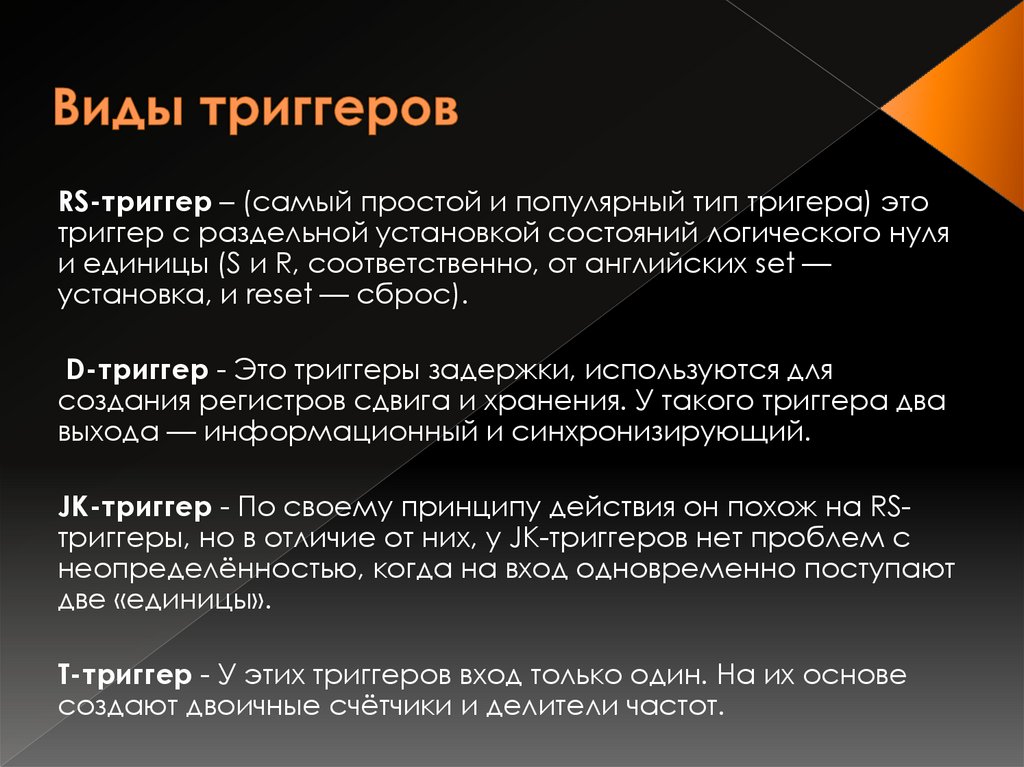

RS-триггер – (самый простой и популярный тип тригера) это
триггер с раздельной установкой состояний логического нуля
и единицы (S и R, соответственно, от английских set —
установка, и reset — сброс).
D-триггер - Это триггеры задержки, используются для
создания регистров сдвига и хранения. У такого триггера два
выхода — информационный и синхронизирующий.
JK-триггер - По своему принципу действия он похож на RSтриггеры, но в отличие от них, у JK-триггеров нет проблем с
неопределённостью, когда на вход одновременно поступают
две «единицы».
Т-триггер - У этих триггеров вход только один. На их основе
создают двоичные счётчики и делители частот.

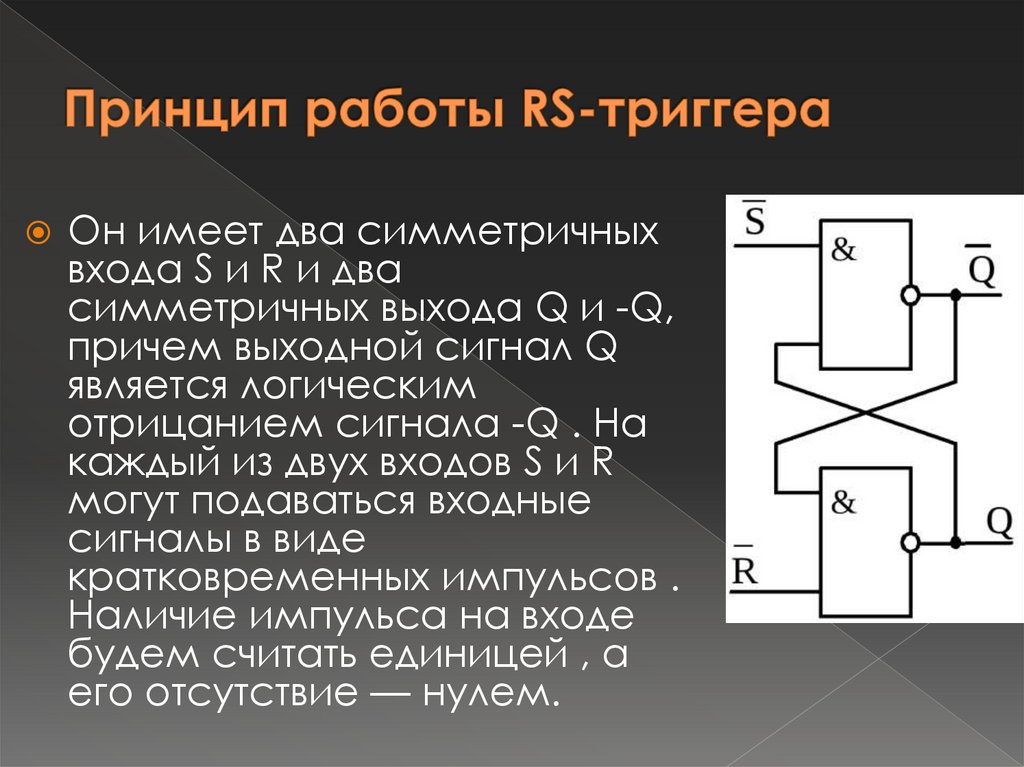

5. Принцип работы RS-триггера

Он имеет два симметричных
входа S и R и два
симметричных выхода Q и -Q,
причем выходной сигнал Q
является логическим
отрицанием сигнала -Q . На
каждый из двух входов S и R
могут подаваться входные
сигналы в виде
кратковременных импульсов .
Наличие импульса на входе
будем считать единицей , а
его отсутствие — нулем.
