Документация элементов узла связи (аппаратных и станций)

1.

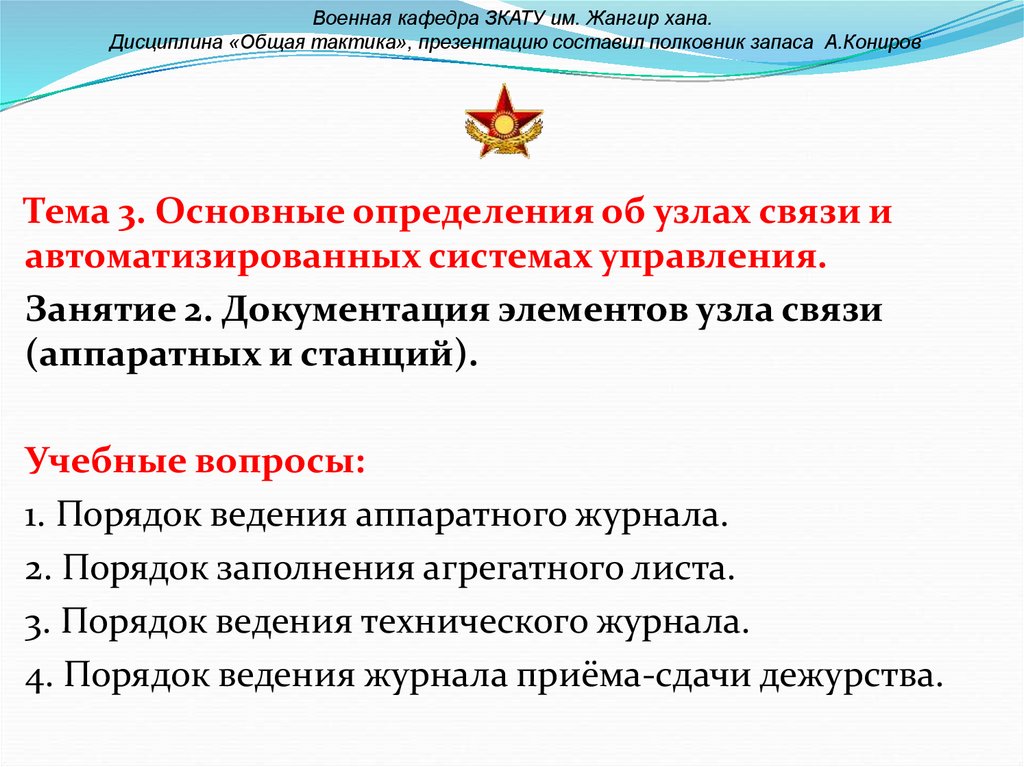

Военная кафедра ЗКАТУ им. Жангир хана.
Дисциплина «Общая тактика», презентацию составил полковник запаса А.Кониров
Тема 3. Основные определения об узлах связи и
автоматизированных системах управления.
Занятие 2. Документация элементов узла связи
(аппаратных и станций).
Учебные вопросы:
1. Порядок ведения аппаратного журнала.
2. Порядок заполнения агрегатного листа.
3. Порядок ведения технического журнала.

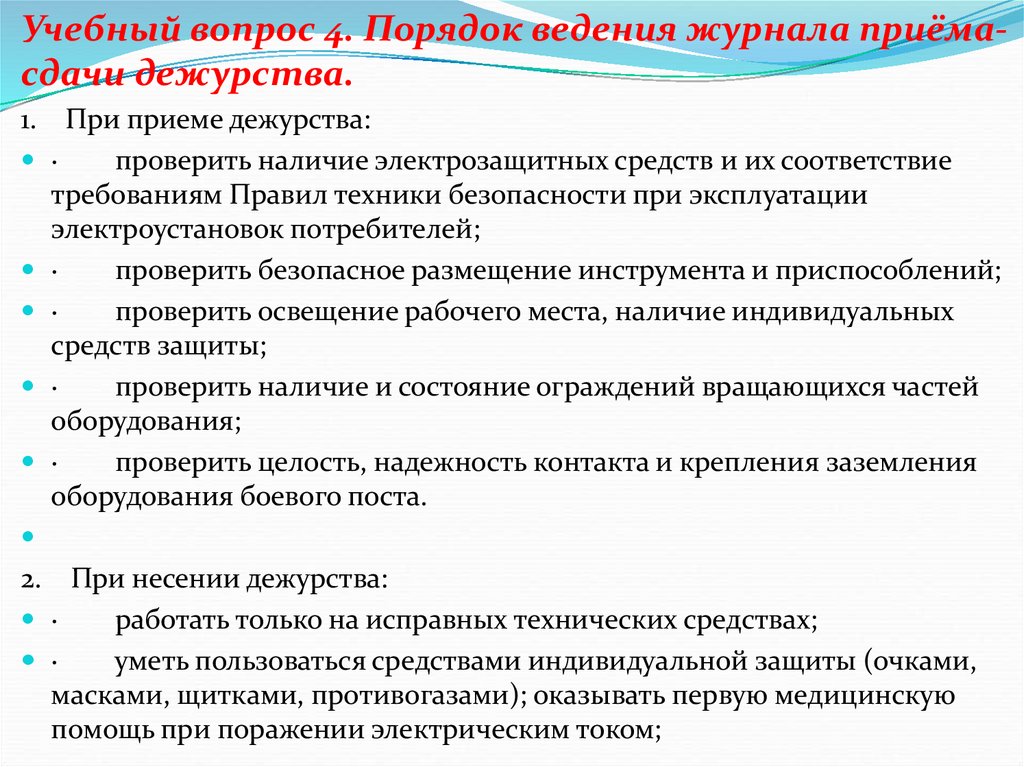

4. Порядок ведения журнала приёма-сдачи дежурства.

2.

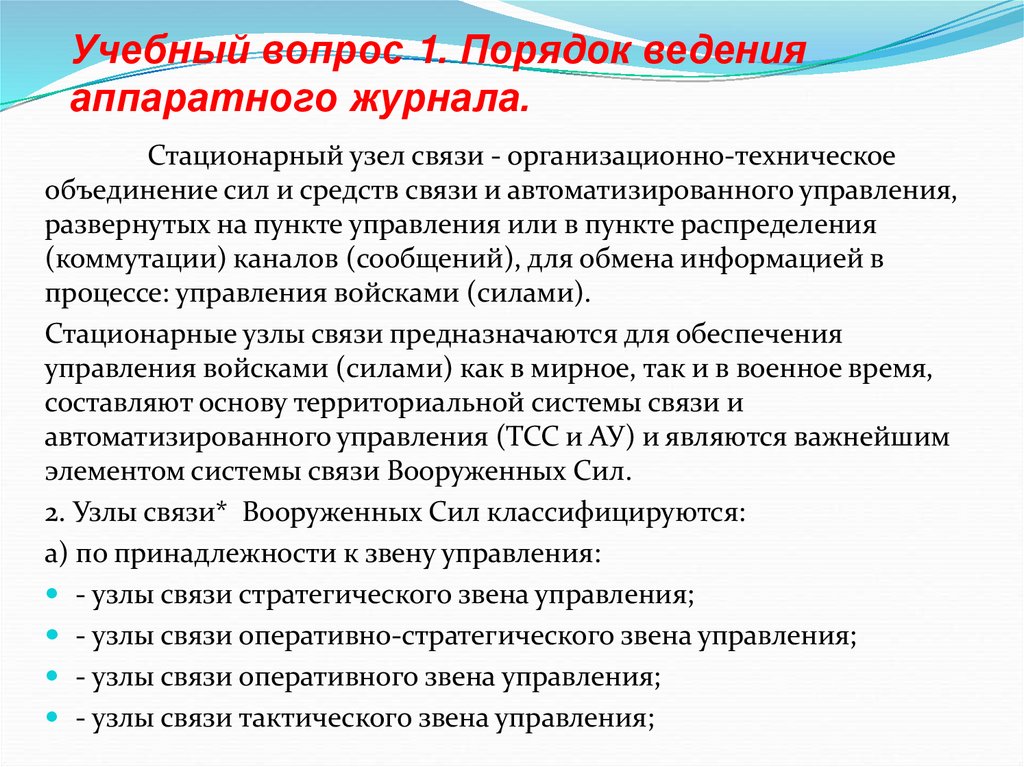

Учебный вопрос 1. Порядок ведения
аппаратного журнала.
Стационарный узел связи - организационно-техническое
объединение сил и средств связи и автоматизированного управления,
развернутых на пункте управления или в пункте распределения
(коммутации) каналов (сообщений), для обмена информацией в
процессе: управления войсками (силами).
Стационарные узлы связи предназначаются для обеспечения
управления войсками (силами) как в мирное, так и в военное время,
составляют основу территориальной системы связи и
автоматизированного управления (ТСС и АУ) и являются важнейшим
элементом системы связи Вооруженных Сил.
2. Узлы связи* Вооруженных Сил классифицируются:
а) по принадлежности к звену управления:
- узлы связи стратегического звена управления;
- узлы связи оперативно-стратегического звена управления;
- узлы связи оперативного звена управления;
- узлы связи тактического звена управления;

3.

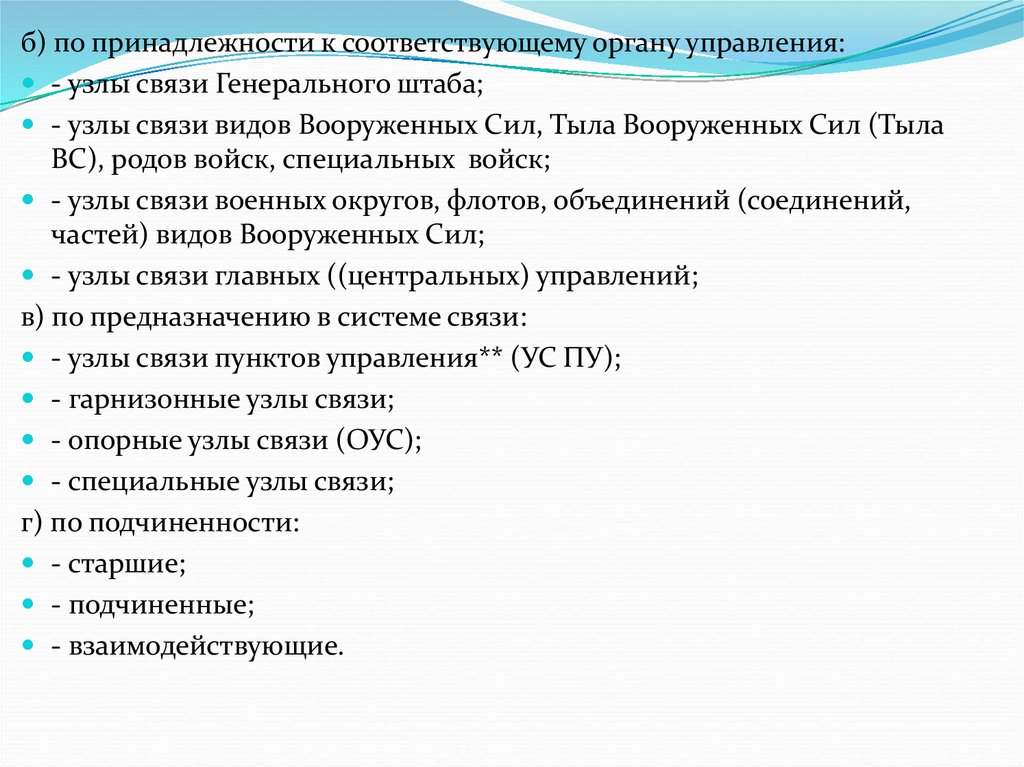

б) по принадлежности к соответствующему органу управления:
- узлы связи Генерального штаба;
- узлы связи видов Вооруженных Сил, Тыла Вооруженных Сил (Тыла
ВС), родов войск, специальных войск;
- узлы связи военных округов, флотов, объединений (соединений,
частей) видов Вооруженных Сил;
- узлы связи главных ((центральных) управлений;
в) по предназначению в системе связи:
- узлы связи пунктов управления** (УС ПУ);
- гарнизонные узлы связи;
- опорные узлы связи (ОУС);
- специальные узлы связи;
г) по подчиненности:
- старшие;
- подчиненные;
- взаимодействующие.

4.

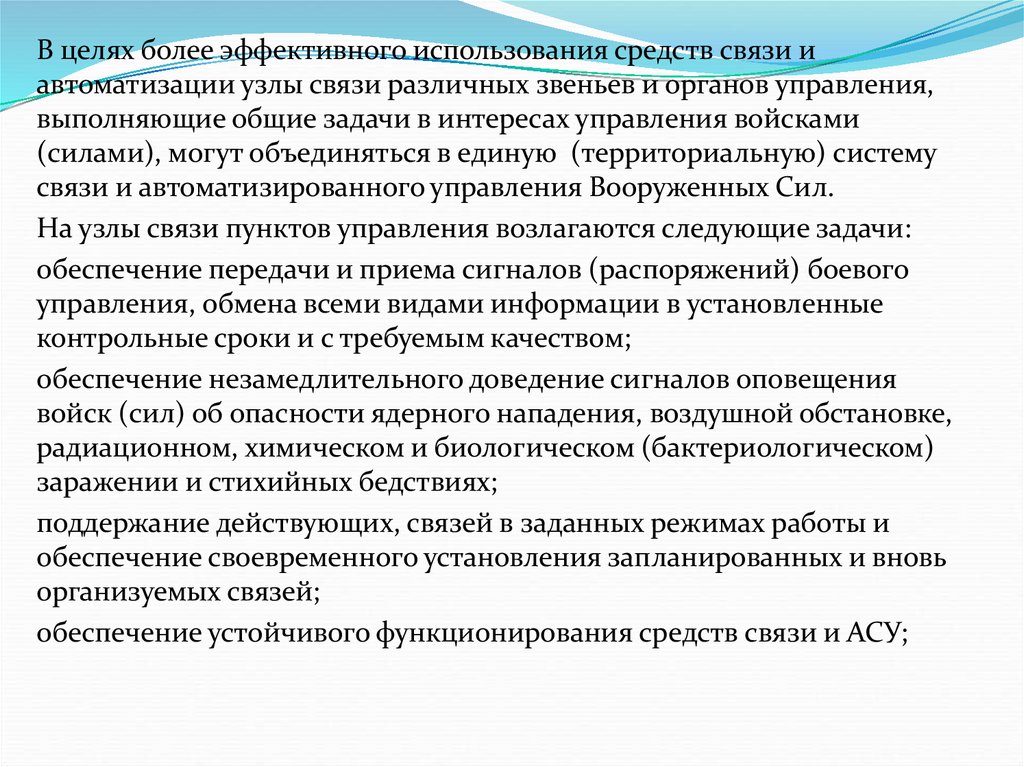

В целях более эффективного использования средств связи и
автоматизации узлы связи различных звеньев и органов управления,
выполняющие общие задачи в интересах управления войсками
(силами), могут объединяться в единую (территориальную) систему
связи и автоматизированного управления Вооруженных Сил.
На узлы связи пунктов управления возлагаются следующие задачи:
обеспечение передачи и приема сигналов (распоряжений) боевого
управления, обмена всеми видами информации в установленные
контрольные сроки и с требуемым качеством;
обеспечение незамедлительного доведение сигналов оповещения
войск (сил) об опасности ядерного нападения, воздушной обстановке,
радиационном, химическом и биологическом (бактериологическом)
заражении и стихийных бедствиях;
поддержание действующих, связей в заданных режимах работы и
обеспечение своевременного установления запланированных и вновь
организуемых связей;
обеспечение устойчивого функционирования средств связи и АСУ;

5.

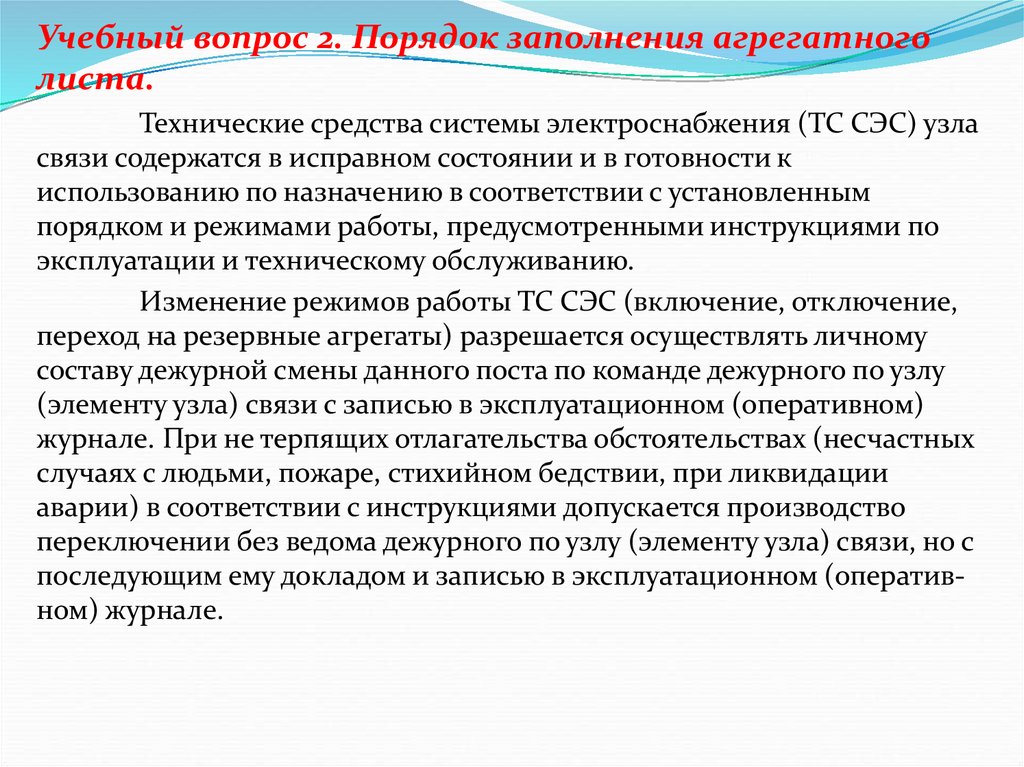

Учебный вопрос 2. Порядок заполнения агрегатного
листа.
Технические средства системы электроснабжения (ТС СЭС) узла
связи содержатся в исправном состоянии и в готовности к
использованию по назначению в соответствии с установленным
порядком и режимами работы, предусмотренными инструкциями по
эксплуатации и техническому обслуживанию.
Изменение режимов работы ТС СЭС (включение, отключение,
переход на резервные агрегаты) разрешается осуществлять личному
составу дежурной смены данного поста по команде дежурного по узлу
(элементу узла) связи с записью в эксплуатационном (оперативном)
журнале. При не терпящих отлагательства обстоятельствах (несчастных
случаях с людьми, пожаре, стихийном бедствии, при ликвидации
аварии) в соответствии с инструкциями допускается производство
переключении без ведома дежурного по узлу (элементу узла) связи, но с
последующим ему докладом и записью в эксплуатационном (оперативном) журнале.

6.

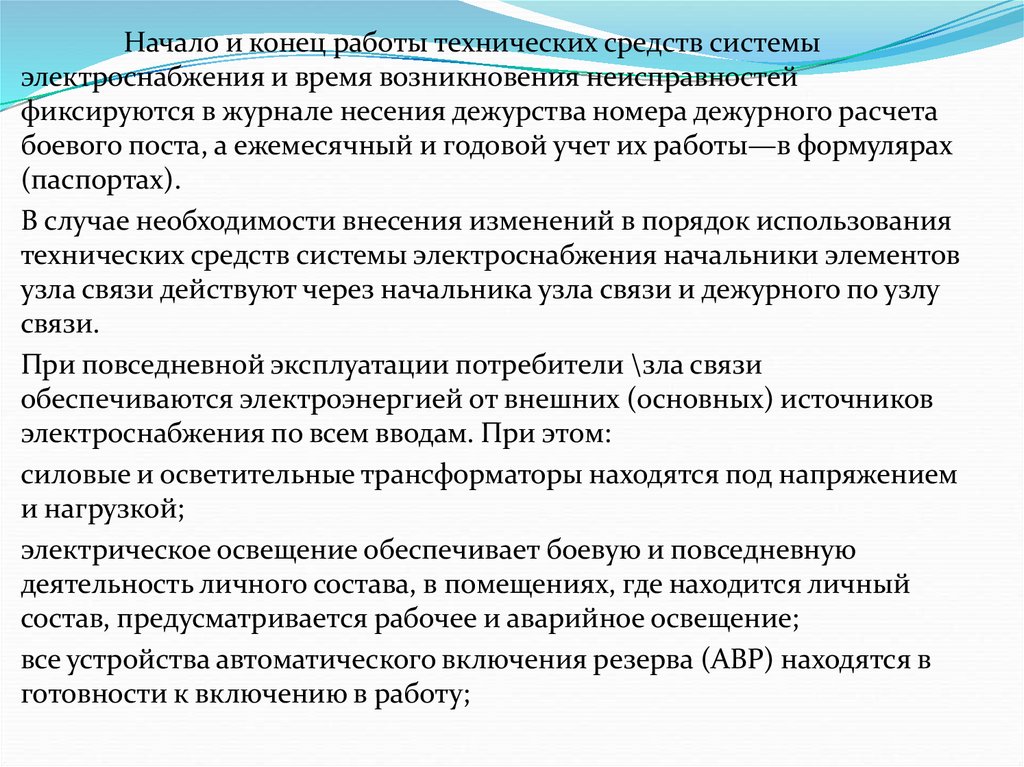

Начало и конец работы технических средств системы
электроснабжения и время возникновения неисправностей
фиксируются в журнале несения дежурства номера дежурного расчета
боевого поста, а ежемесячный и годовой учет их работы—в формулярах
(паспортах).

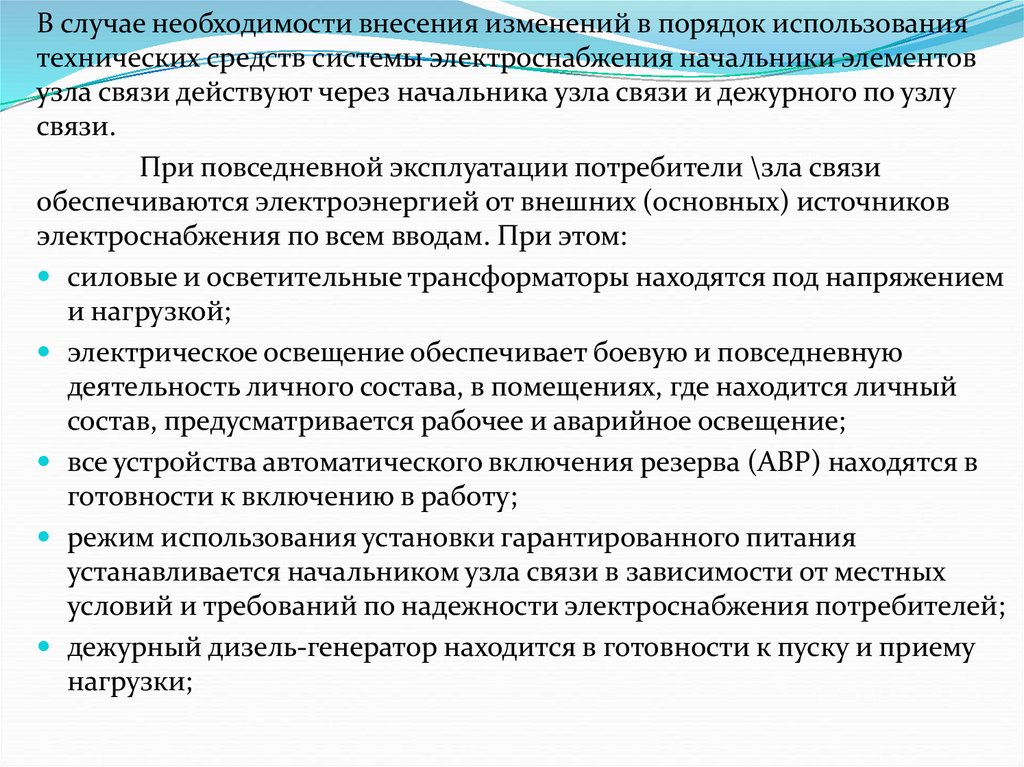

В случае необходимости внесения изменений в порядок использования
технических средств системы электроснабжения начальники элементов
узла связи действуют через начальника узла связи и дежурного по узлу
связи.
При повседневной эксплуатации потребители \зла связи
обеспечиваются электроэнергией от внешних (основных) источников
электроснабжения по всем вводам. При этом:
силовые и осветительные трансформаторы находятся под напряжением
и нагрузкой;
электрическое освещение обеспечивает боевую и повседневную
деятельность личного состава, в помещениях, где находится личный
состав, предусматривается рабочее и аварийное освещение;
все устройства автоматического включения резерва (АВР) находятся в
готовности к включению в работу;

7.

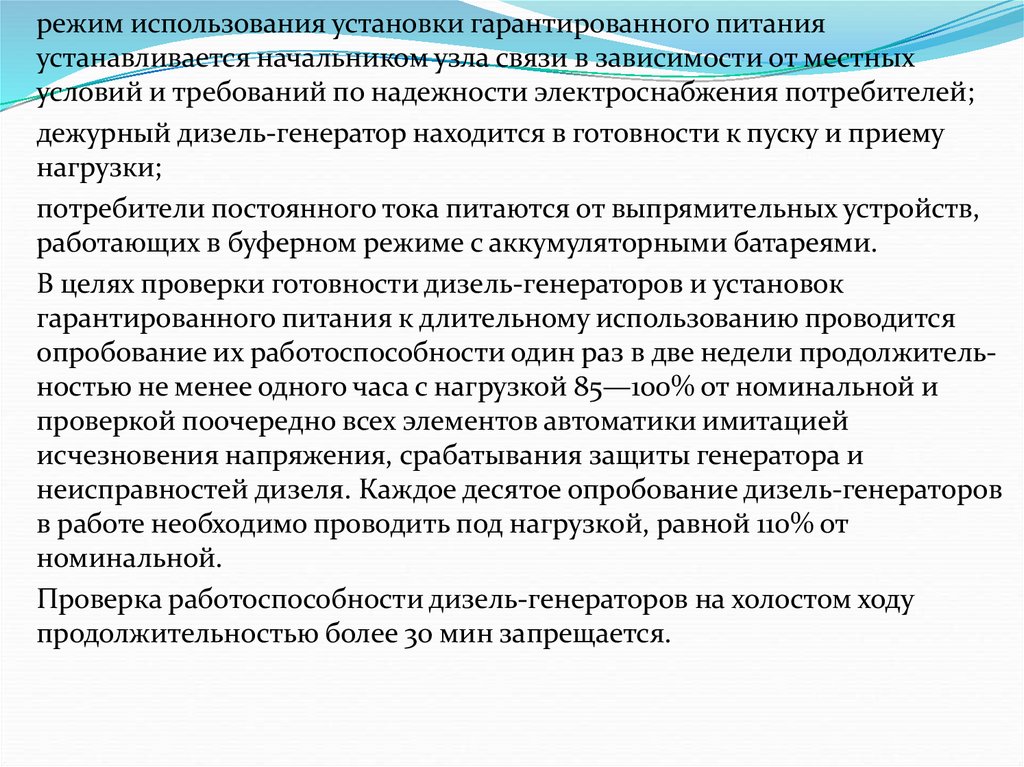

режим использования установки гарантированного питания
устанавливается начальником узла связи в зависимости от местных
условий и требований по надежности электроснабжения потребителей;
дежурный дизель-генератор находится в готовности к пуску и приему
нагрузки;

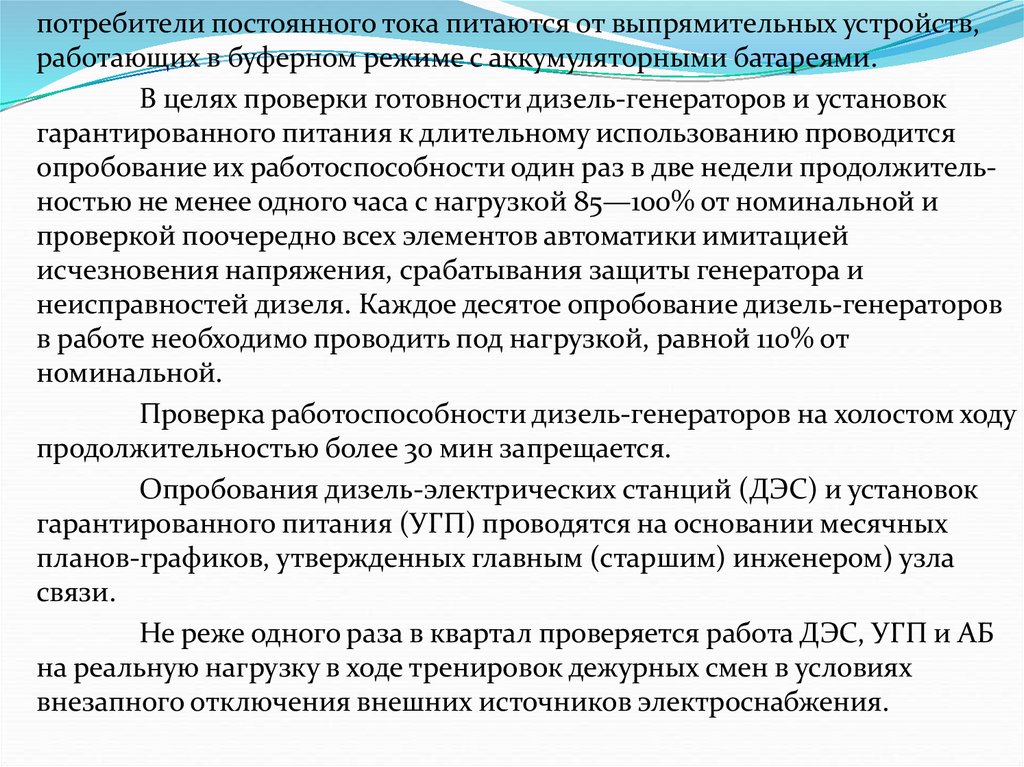

потребители постоянного тока питаются от выпрямительных устройств,
работающих в буферном режиме с аккумуляторными батареями.
В целях проверки готовности дизель-генераторов и установок
гарантированного питания к длительному использованию проводится
опробование их работоспособности один раз в две недели продолжительностью не менее одного часа с нагрузкой 85—100% от номинальной и
проверкой поочередно всех элементов автоматики имитацией
исчезновения напряжения, срабатывания защиты генератора и
неисправностей дизеля. Каждое десятое опробование дизель-генераторов
в работе необходимо проводить под нагрузкой, равной 110% от
номинальной.
Проверка работоспособности дизель-генераторов на холостом ходу
продолжительностью более 30 мин запрещается.

8.

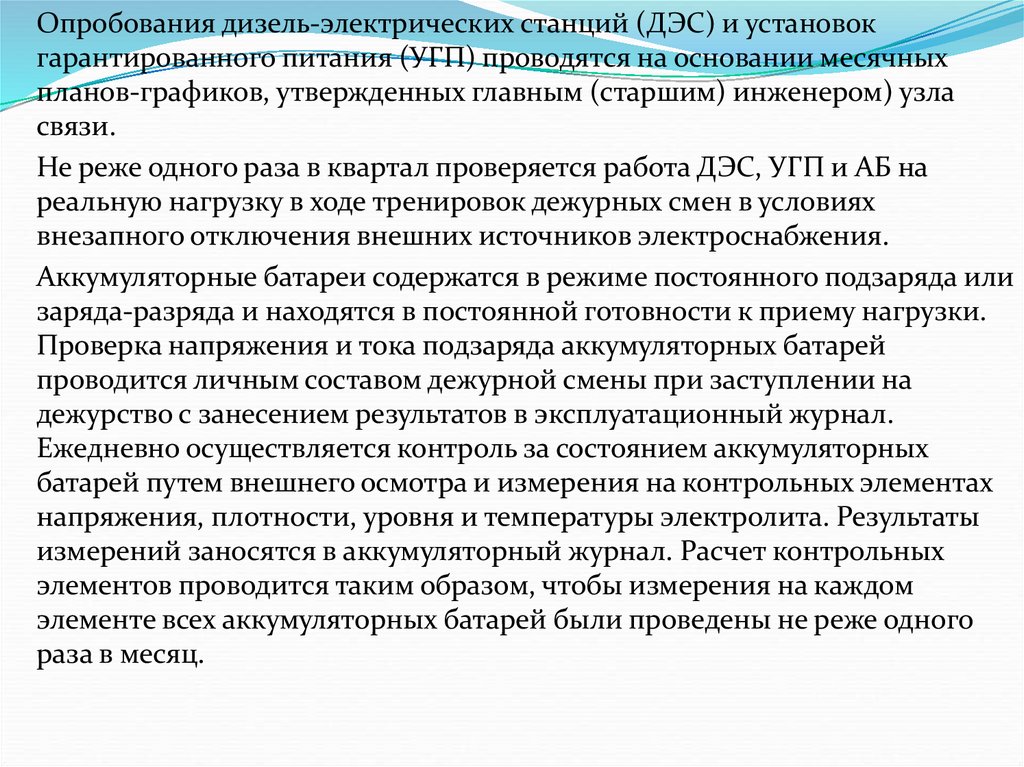

Опробования дизель-электрических станций (ДЭС) и установок
гарантированного питания (УГП) проводятся на основании месячных
планов-графиков, утвержденных главным (старшим) инженером) узла
связи.
Не реже одного раза в квартал проверяется работа ДЭС, УГП и АБ на
реальную нагрузку в ходе тренировок дежурных смен в условиях
внезапного отключения внешних источников электроснабжения.

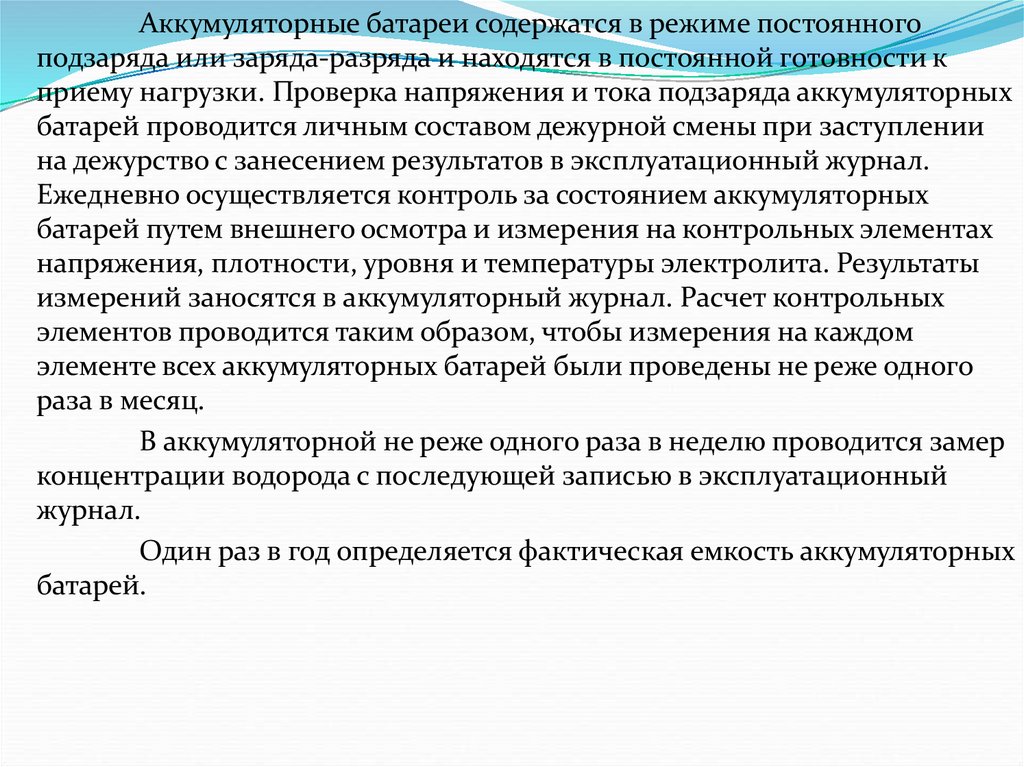

Аккумуляторные батареи содержатся в режиме постоянного подзаряда или
заряда-разряда и находятся в постоянной готовности к приему нагрузки.
Проверка напряжения и тока подзаряда аккумуляторных батарей
проводится личным составом дежурной смены при заступлении на
дежурство с занесением результатов в эксплуатационный журнал.
Ежедневно осуществляется контроль за состоянием аккумуляторных
батарей путем внешнего осмотра и измерения на контрольных элементах
напряжения, плотности, уровня и температуры электролита. Результаты
измерений заносятся в аккумуляторный журнал. Расчет контрольных
элементов проводится таким образом, чтобы измерения на каждом
элементе всех аккумуляторных батарей были проведены не реже одного
раза в месяц.

9.

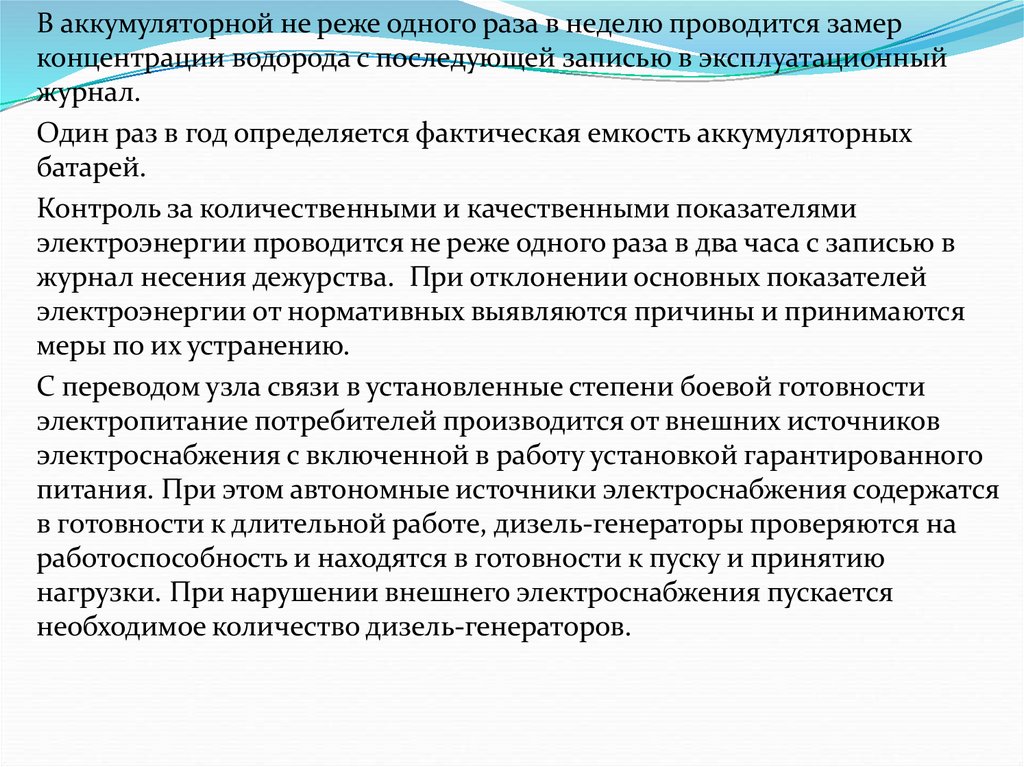

В аккумуляторной не реже одного раза в неделю проводится замер
концентрации водорода с последующей записью в эксплуатационный
журнал.
Один раз в год определяется фактическая емкость аккумуляторных
батарей.

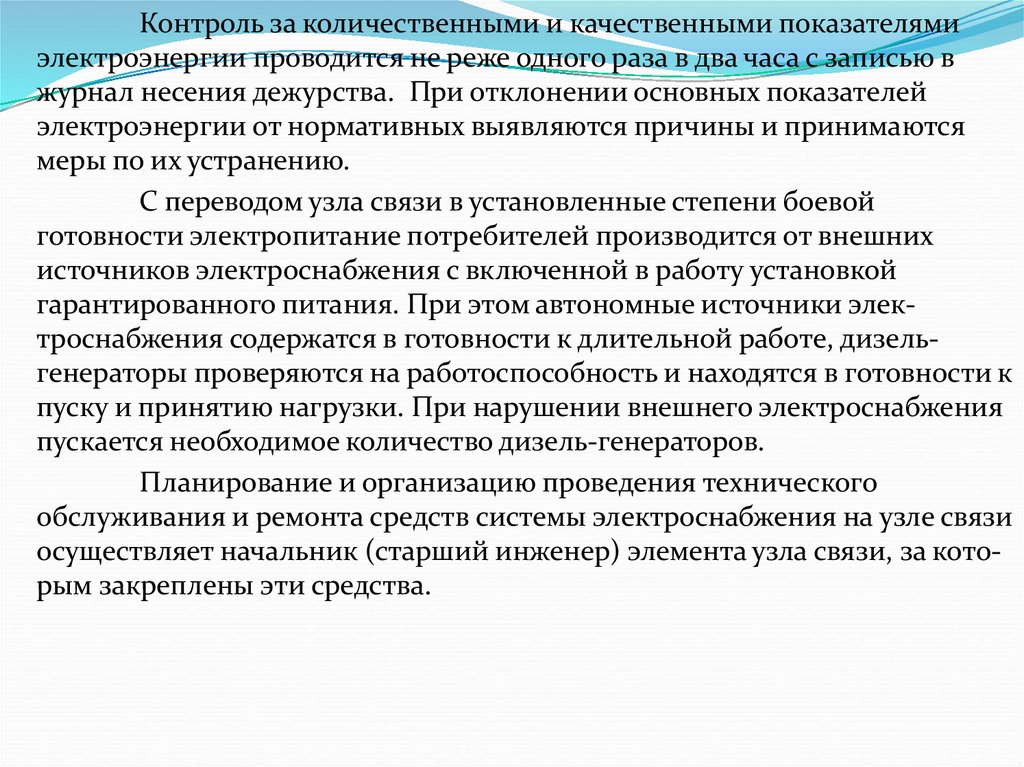

Контроль за количественными и качественными показателями
электроэнергии проводится не реже одного раза в два часа с записью в
журнал несения дежурства. При отклонении основных показателей
электроэнергии от нормативных выявляются причины и принимаются
меры по их устранению.
С переводом узла связи в установленные степени боевой готовности
электропитание потребителей производится от внешних источников
электроснабжения с включенной в работу установкой гарантированного
питания. При этом автономные источники электроснабжения содержатся
в готовности к длительной работе, дизель-генераторы проверяются на
работоспособность и находятся в готовности к пуску и принятию
нагрузки. При нарушении внешнего электроснабжения пускается
необходимое количество дизель-генераторов.

10.

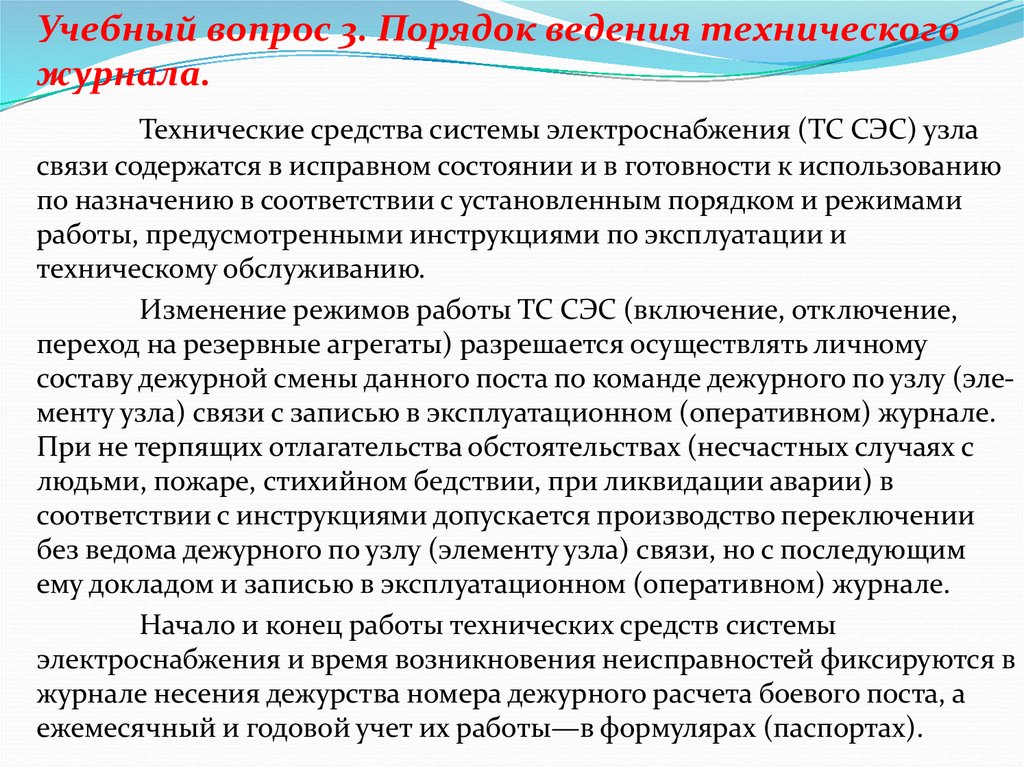

Учебный вопрос 3. Порядок ведения технического
журнала.
Технические средства системы электроснабжения (ТС СЭС) узла
связи содержатся в исправном состоянии и в готовности к использованию
по назначению в соответствии с установленным порядком и режимами
работы, предусмотренными инструкциями по эксплуатации и
техническому обслуживанию.
Изменение режимов работы ТС СЭС (включение, отключение,
переход на резервные агрегаты) разрешается осуществлять личному
составу дежурной смены данного поста по команде дежурного по узлу (элементу узла) связи с записью в эксплуатационном (оперативном) журнале.
При не терпящих отлагательства обстоятельствах (несчастных случаях с
людьми, пожаре, стихийном бедствии, при ликвидации аварии) в
соответствии с инструкциями допускается производство переключении
без ведома дежурного по узлу (элементу узла) связи, но с последующим
ему докладом и записью в эксплуатационном (оперативном) журнале.
Начало и конец работы технических средств системы
электроснабжения и время возникновения неисправностей фиксируются в
журнале несения дежурства номера дежурного расчета боевого поста, а
ежемесячный и годовой учет их работы—в формулярах (паспортах).

11.

В случае необходимости внесения изменений в порядок использования
технических средств системы электроснабжения начальники элементов
узла связи действуют через начальника узла связи и дежурного по узлу
связи.
При повседневной эксплуатации потребители \зла связи
обеспечиваются электроэнергией от внешних (основных) источников
электроснабжения по всем вводам. При этом:
силовые и осветительные трансформаторы находятся под напряжением
и нагрузкой;
электрическое освещение обеспечивает боевую и повседневную
деятельность личного состава, в помещениях, где находится личный
состав, предусматривается рабочее и аварийное освещение;
все устройства автоматического включения резерва (АВР) находятся в
готовности к включению в работу;
режим использования установки гарантированного питания
устанавливается начальником узла связи в зависимости от местных
условий и требований по надежности электроснабжения потребителей;
дежурный дизель-генератор находится в готовности к пуску и приему
нагрузки;

12.

потребители постоянного тока питаются от выпрямительных устройств,
работающих в буферном режиме с аккумуляторными батареями.
В целях проверки готовности дизель-генераторов и установок
гарантированного питания к длительному использованию проводится
опробование их работоспособности один раз в две недели продолжительностью не менее одного часа с нагрузкой 85—100% от номинальной и
проверкой поочередно всех элементов автоматики имитацией
исчезновения напряжения, срабатывания защиты генератора и
неисправностей дизеля. Каждое десятое опробование дизель-генераторов
в работе необходимо проводить под нагрузкой, равной 110% от
номинальной.
Проверка работоспособности дизель-генераторов на холостом ходу
продолжительностью более 30 мин запрещается.
Опробования дизель-электрических станций (ДЭС) и установок
гарантированного питания (УГП) проводятся на основании месячных
планов-графиков, утвержденных главным (старшим) инженером) узла
связи.
Не реже одного раза в квартал проверяется работа ДЭС, УГП и АБ
на реальную нагрузку в ходе тренировок дежурных смен в условиях
внезапного отключения внешних источников электроснабжения.

13.

Аккумуляторные батареи содержатся в режиме постоянного
подзаряда или заряда-разряда и находятся в постоянной готовности к
приему нагрузки. Проверка напряжения и тока подзаряда аккумуляторных
батарей проводится личным составом дежурной смены при заступлении
на дежурство с занесением результатов в эксплуатационный журнал.
Ежедневно осуществляется контроль за состоянием аккумуляторных
батарей путем внешнего осмотра и измерения на контрольных элементах
напряжения, плотности, уровня и температуры электролита. Результаты
измерений заносятся в аккумуляторный журнал. Расчет контрольных
элементов проводится таким образом, чтобы измерения на каждом
элементе всех аккумуляторных батарей были проведены не реже одного
раза в месяц.
В аккумуляторной не реже одного раза в неделю проводится замер
концентрации водорода с последующей записью в эксплуатационный
журнал.
Один раз в год определяется фактическая емкость аккумуляторных
батарей.

14.

Контроль за количественными и качественными показателями
электроэнергии проводится не реже одного раза в два часа с записью в
журнал несения дежурства. При отклонении основных показателей
электроэнергии от нормативных выявляются причины и принимаются
меры по их устранению.
С переводом узла связи в установленные степени боевой
готовности электропитание потребителей производится от внешних
источников электроснабжения с включенной в работу установкой
гарантированного питания. При этом автономные источники электроснабжения содержатся в готовности к длительной работе, дизельгенераторы проверяются на работоспособность и находятся в готовности к
пуску и принятию нагрузки. При нарушении внешнего электроснабжения
пускается необходимое количество дизель-генераторов.
Планирование и организацию проведения технического
обслуживания и ремонта средств системы электроснабжения на узле связи
осуществляет начальник (старший инженер) элемента узла связи, за которым закреплены эти средства.

15.

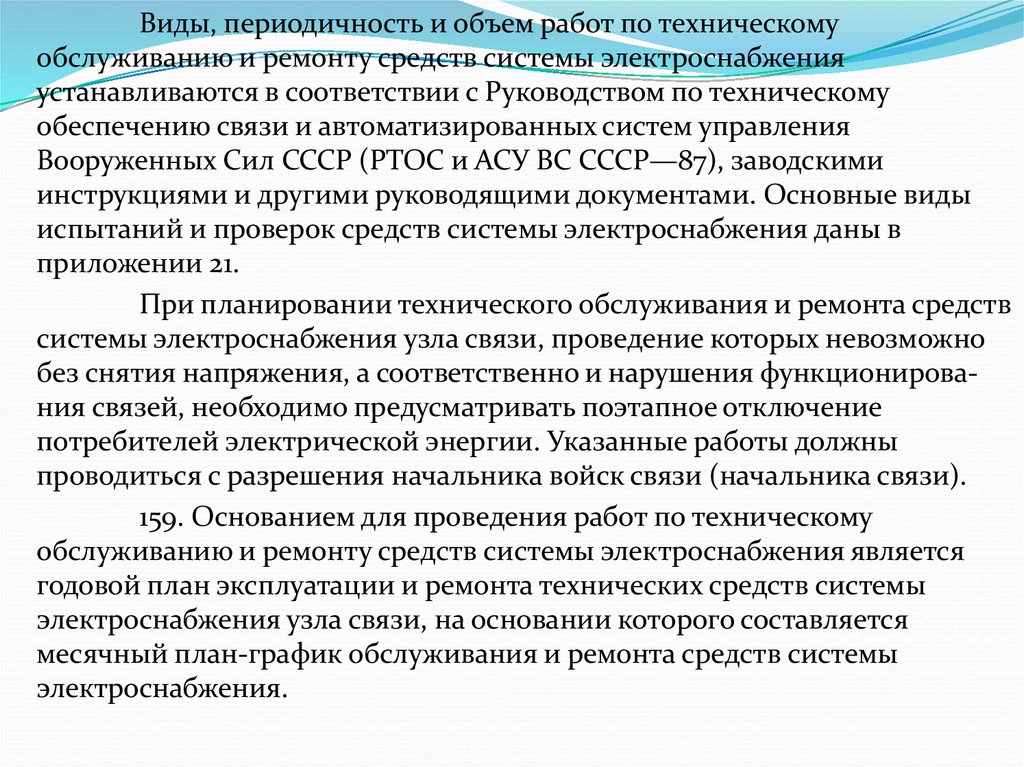

Виды, периодичность и объем работ по техническому
обслуживанию и ремонту средств системы электроснабжения
устанавливаются в соответствии с Руководством по техническому
обеспечению связи и автоматизированных систем управления
Вооруженных Сил СССР (РТОС и АСУ ВС СССР—87), заводскими
инструкциями и другими руководящими документами. Основные виды
испытаний и проверок средств системы электроснабжения даны в
приложении 21.
При планировании технического обслуживания и ремонта средств
системы электроснабжения узла связи, проведение которых невозможно
без снятия напряжения, а соответственно и нарушения функционирования связей, необходимо предусматривать поэтапное отключение
потребителей электрической энергии. Указанные работы должны
проводиться с разрешения начальника войск связи (начальника связи).
159. Основанием для проведения работ по техническому
обслуживанию и ремонту средств системы электроснабжения является
годовой план эксплуатации и ремонта технических средств системы
электроснабжения узла связи, на основании которого составляется
месячный план-график обслуживания и ремонта средств системы
электроснабжения.

16.

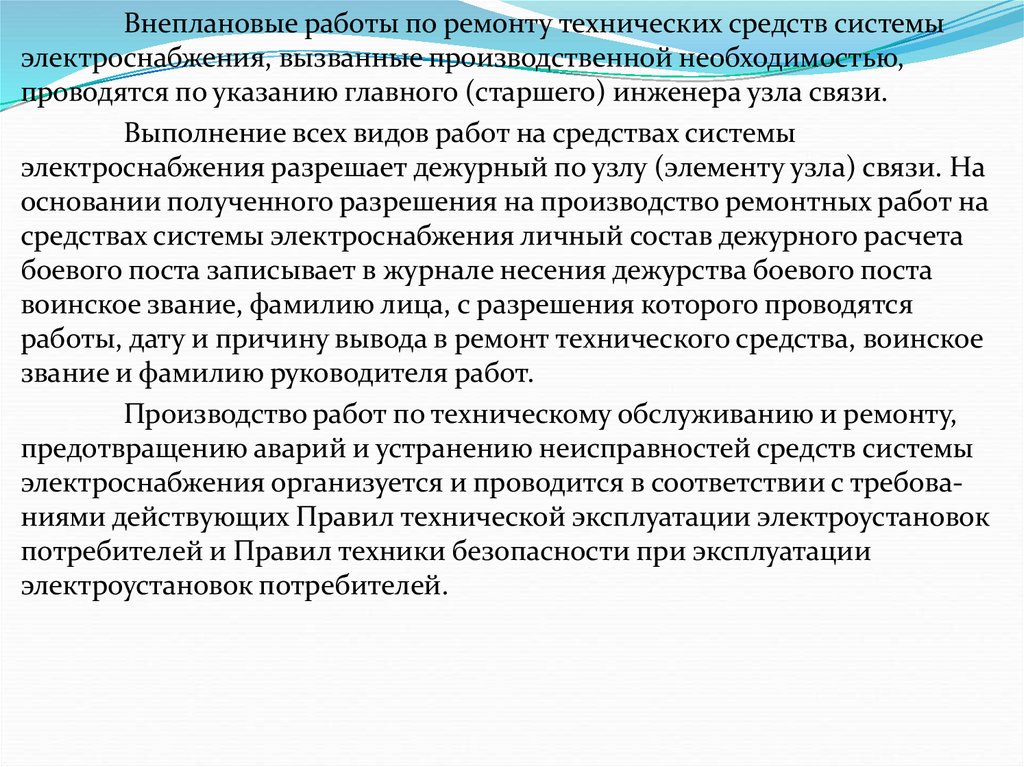

Внеплановые работы по ремонту технических средств системы
электроснабжения, вызванные производственной необходимостью,
проводятся по указанию главного (старшего) инженера узла связи.
Выполнение всех видов работ на средствах системы
электроснабжения разрешает дежурный по узлу (элементу узла) связи. На
основании полученного разрешения на производство ремонтных работ на
средствах системы электроснабжения личный состав дежурного расчета
боевого поста записывает в журнале несения дежурства боевого поста
воинское звание, фамилию лица, с разрешения которого проводятся
работы, дату и причину вывода в ремонт технического средства, воинское
звание и фамилию руководителя работ.
Производство работ по техническому обслуживанию и ремонту,
предотвращению аварий и устранению неисправностей средств системы
электроснабжения организуется и проводится в соответствии с требованиями действующих Правил технической эксплуатации электроустановок
потребителей и Правил техники безопасности при эксплуатации
электроустановок потребителей.

17.

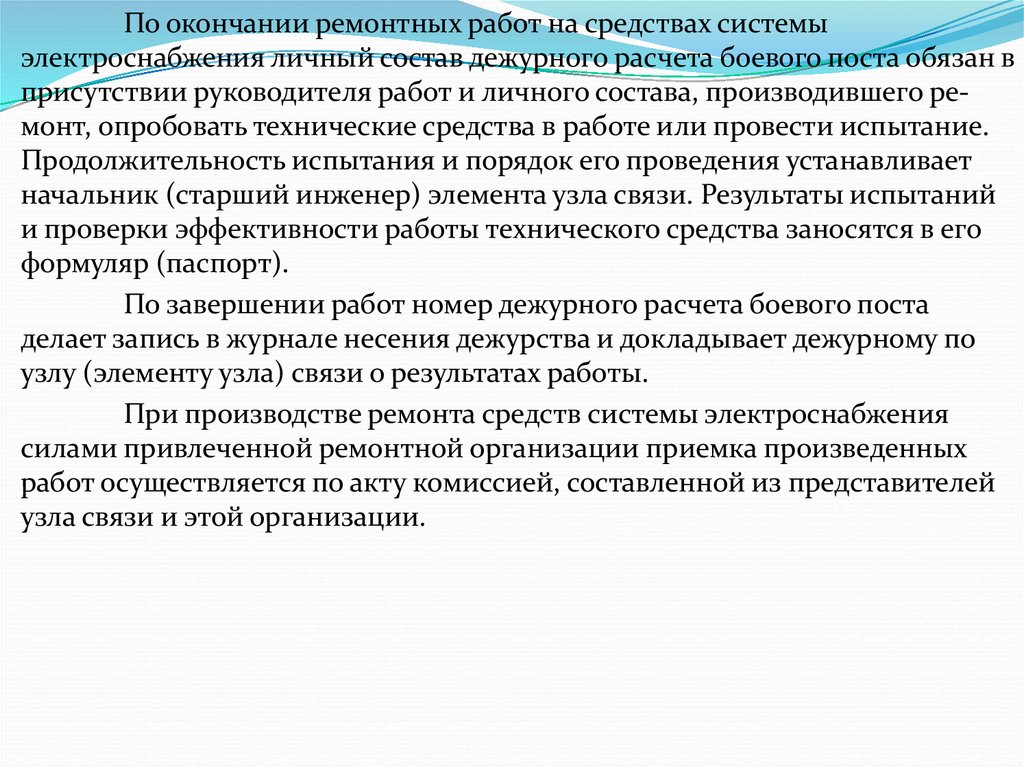

По окончании ремонтных работ на средствах системы
электроснабжения личный состав дежурного расчета боевого поста обязан в
присутствии руководителя работ и личного состава, производившего ремонт, опробовать технические средства в работе или провести испытание.
Продолжительность испытания и порядок его проведения устанавливает
начальник (старший инженер) элемента узла связи. Результаты испытаний
и проверки эффективности работы технического средства заносятся в его
формуляр (паспорт).
По завершении работ номер дежурного расчета боевого поста
делает запись в журнале несения дежурства и докладывает дежурному по
узлу (элементу узла) связи о результатах работы.
При производстве ремонта средств системы электроснабжения
силами привлеченной ремонтной организации приемка произведенных
работ осуществляется по акту комиссией, составленной из представителей
узла связи и этой организации.

18.

Учебный вопрос 4. Порядок ведения журнала приёмасдачи дежурства.
1. При приеме дежурства:
·
проверить наличие электрозащитных средств и их соответствие
требованиям Правил техники безопасности при эксплуатации
электроустановок потребителей;
·
проверить безопасное размещение инструмента и приспособлений;
·
проверить освещение рабочего места, наличие индивидуальных
средств защиты;
·
проверить наличие и состояние ограждений вращающихся частей
оборудования;
·
проверить целость, надежность контакта и крепления заземления
оборудования боевого поста.
2.
При несении дежурства:
·
работать только на исправных технических средствах;
·
уметь пользоваться средствами индивидуальной защиты (очками,
масками, щитками, противогазами); оказывать первую медицинскую
помощь при поражении электрическим током;

19.

·

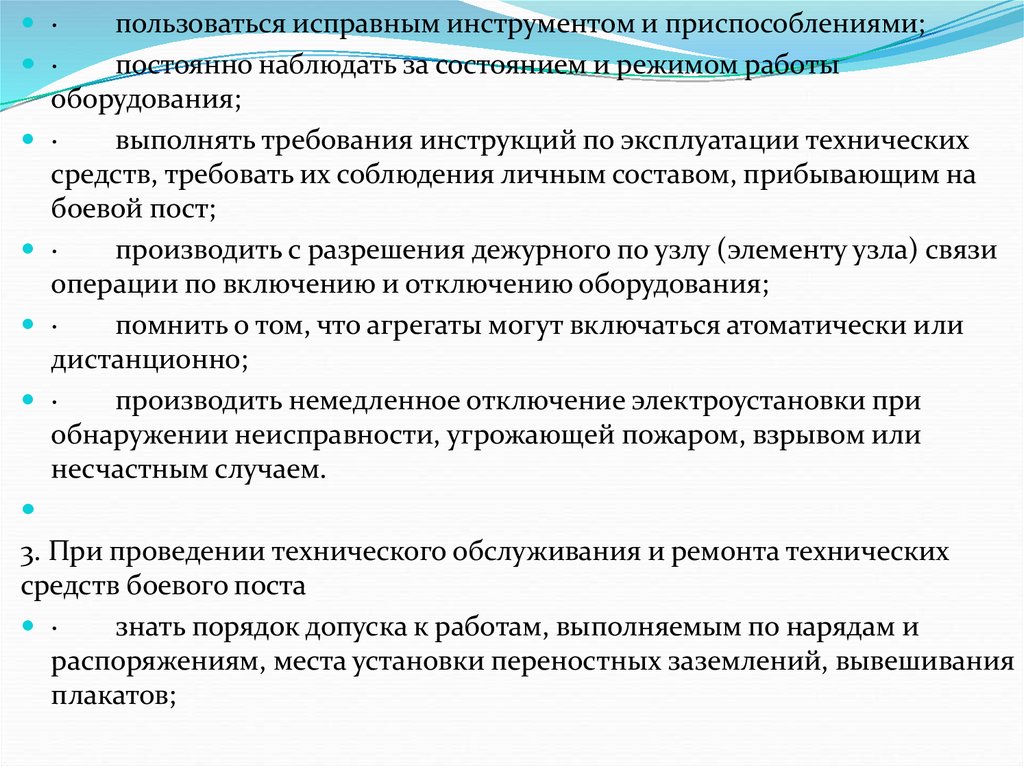

пользоваться исправным инструментом и приспособлениями;
·
постоянно наблюдать за состоянием и режимом работы
оборудования;
·
выполнять требования инструкций по эксплуатации технических
средств, требовать их соблюдения личным составом, прибывающим на
боевой пост;
·
производить с разрешения дежурного по узлу (элементу узла) связи
операции по включению и отключению оборудования;
·
помнить о том, что агрегаты могут включаться атоматически или
дистанционно;
·
производить немедленное отключение электроустановки при
обнаружении неисправности, угрожающей пожаром, взрывом или
несчастным случаем.
3. При проведении технического обслуживания и ремонта технических
средств боевого поста
·
знать порядок допуска к работам, выполняемым по нарядам и
распоряжениям, места установки переностных заземлений, вывешивания
плакатов;

20.

·

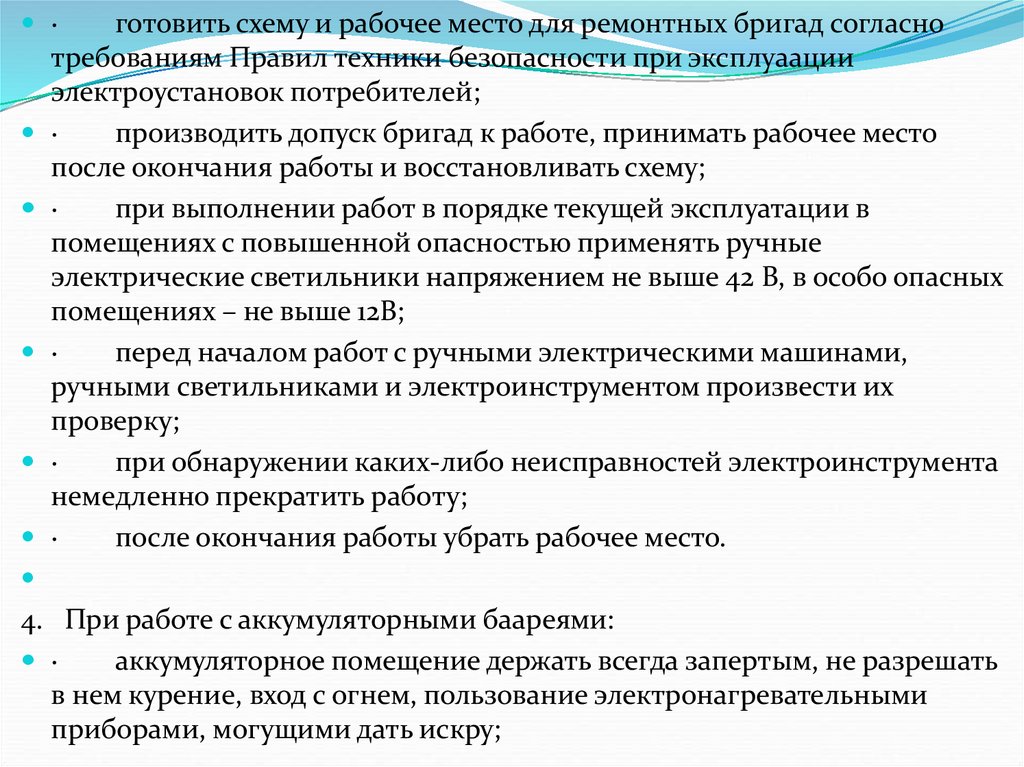

готовить схему и рабочее место для ремонтных бригад согласно
требованиям Правил техники безопасности при эксплуаации
электроустановок потребителей;
·
производить допуск бригад к работе, принимать рабочее место
после окончания работы и восстановливать схему;
·
при выполнении работ в порядке текущей эксплуатации в
помещениях с повышенной опасностью применять ручные
электрические светильники напряжением не выше 42 В, в особо опасных
помещениях – не выше 12В;
·
перед началом работ с ручными электрическими машинами,
ручными светильниками и электроинструментом произвести их
проверку;
·
при обнаружении каких-либо неисправностей электроинструмента
немедленно прекратить работу;
·
после окончания работы убрать рабочее место.
4. При работе с аккумуляторными баареями:
·
аккумуляторное помещение держать всегда запертым, не разрешать
в нем курение, вход с огнем, пользование электронагревательными
приборами, могущими дать искру;

21.

·

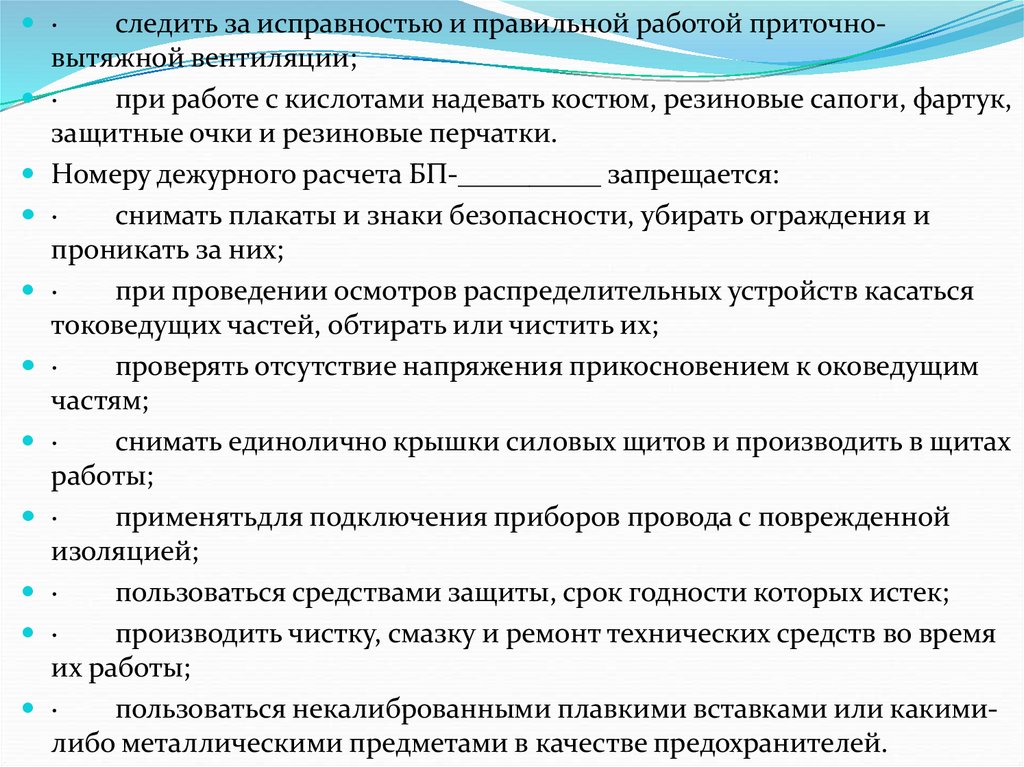

следить за исправностью и правильной работой приточновытяжной вентиляции;
·
при работе с кислотами надевать костюм, резиновые сапоги, фартук,
защитные очки и резиновые перчатки.
Номеру дежурного расчета БП-__________ запрещается:
·
снимать плакаты и знаки безопасности, убирать ограждения и
проникать за них;
·
при проведении осмотров распределительных устройств касаться
токоведущих частей, обтирать или чистить их;
·
проверять отсутствие напряжения прикосновением к оковедущим
частям;
·
снимать единолично крышки силовых щитов и производить в щитах
работы;
·
применятьдля подключения приборов провода с поврежденной
изоляцией;
·
пользоваться средствами защиты, срок годности которых истек;
·
производить чистку, смазку и ремонт технических средств во время
их работы;
·
пользоваться некалиброванными плавкими вставками или какимилибо металлическими предметами в качестве предохранителей.

22.

Спасибо за внимание!!
