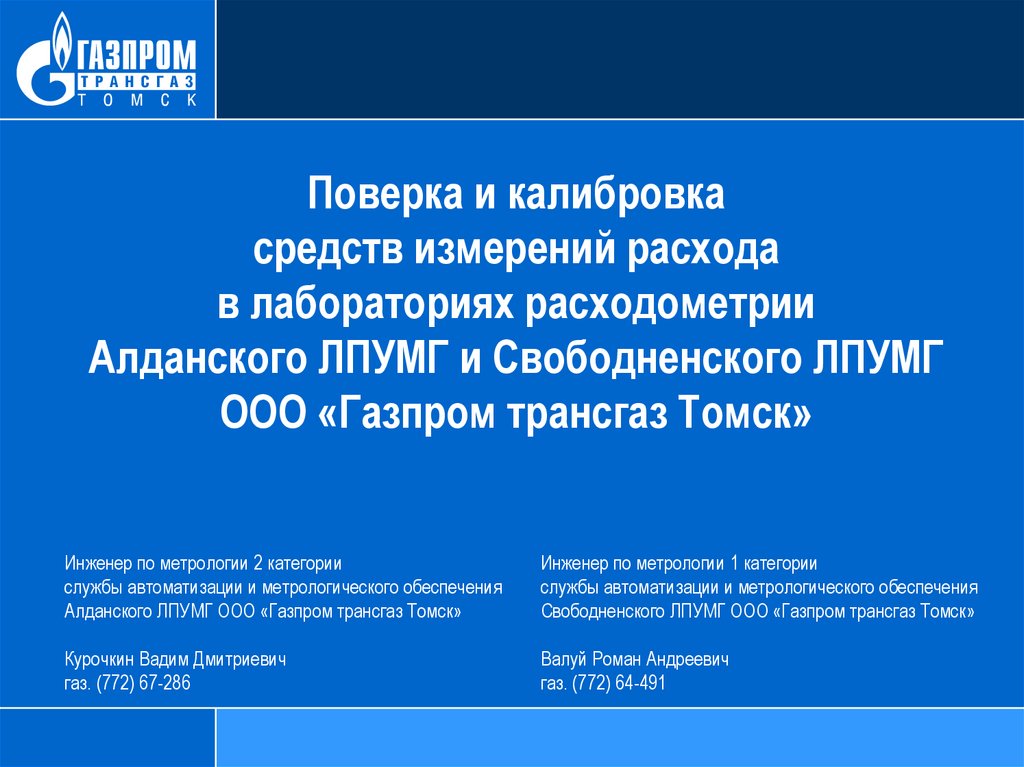

Поверка и калибровка средств измерений расхода в лабораториях расходометрии Алданского ЛПУМГ и Свободненского ЛПУМГ

1.

Поверка и калибровка
средств измерений расхода
в лабораториях расходометрии
Алданского ЛПУМГ и Свободненского ЛПУМГ
ООО «Газпром трансгаз Томск»
Инженер по метрологии 2 категории
службы автоматизации и метрологического обеспечения
Алданского ЛПУМГ ООО «Газпром трансгаз Томск»
Инженер по метрологии 1 категории
службы автоматизации и метрологического обеспечения
Свободненского ЛПУМГ ООО «Газпром трансгаз Томск»
Курочкин Вадим Дмитриевич
газ. (772) 67-286
Валуй Роман Андреевич
газ. (772) 64-491

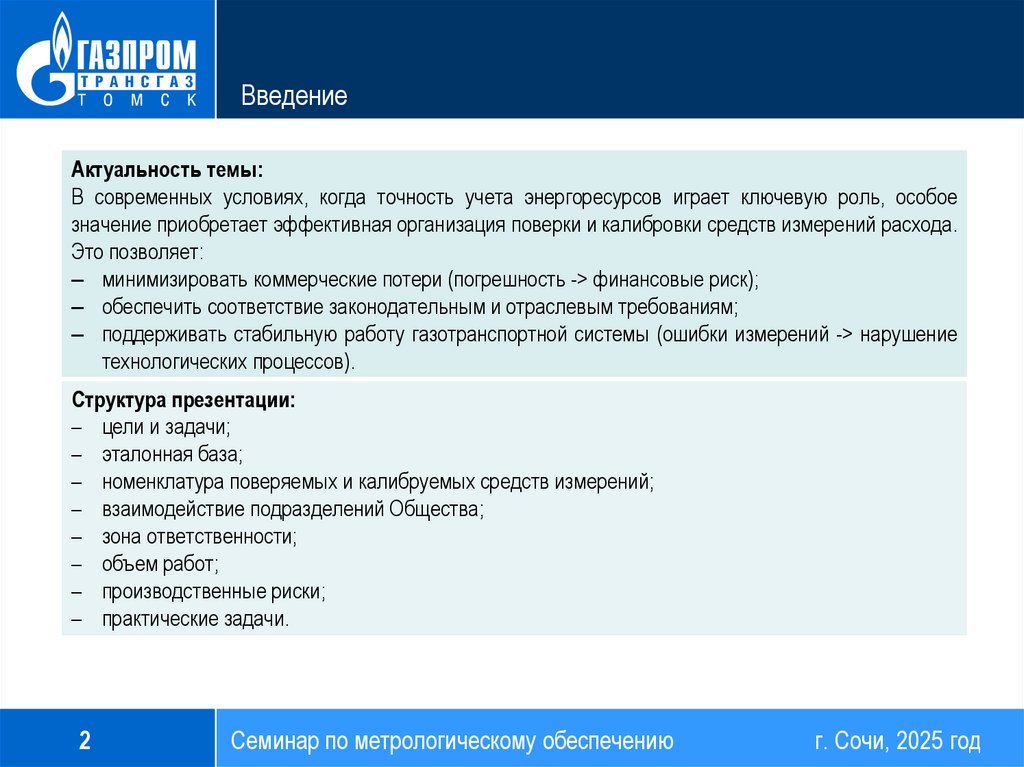

2. Введение

Актуальность темы:
В современных условиях, когда точность учета энергоресурсов играет ключевую роль, особое
значение приобретает эффективная организация поверки и калибровки средств измерений расхода.
Это позволяет:
– минимизировать коммерческие потери (погрешность -> финансовые риск);
– обеспечить соответствие законодательным и отраслевым требованиям;
– поддерживать стабильную работу газотранспортной системы (ошибки измерений -> нарушение
технологических процессов).
Структура презентации:
– цели и задачи;
– эталонная база;
– номенклатура поверяемых и калибруемых средств измерений;
– взаимодействие подразделений Общества;

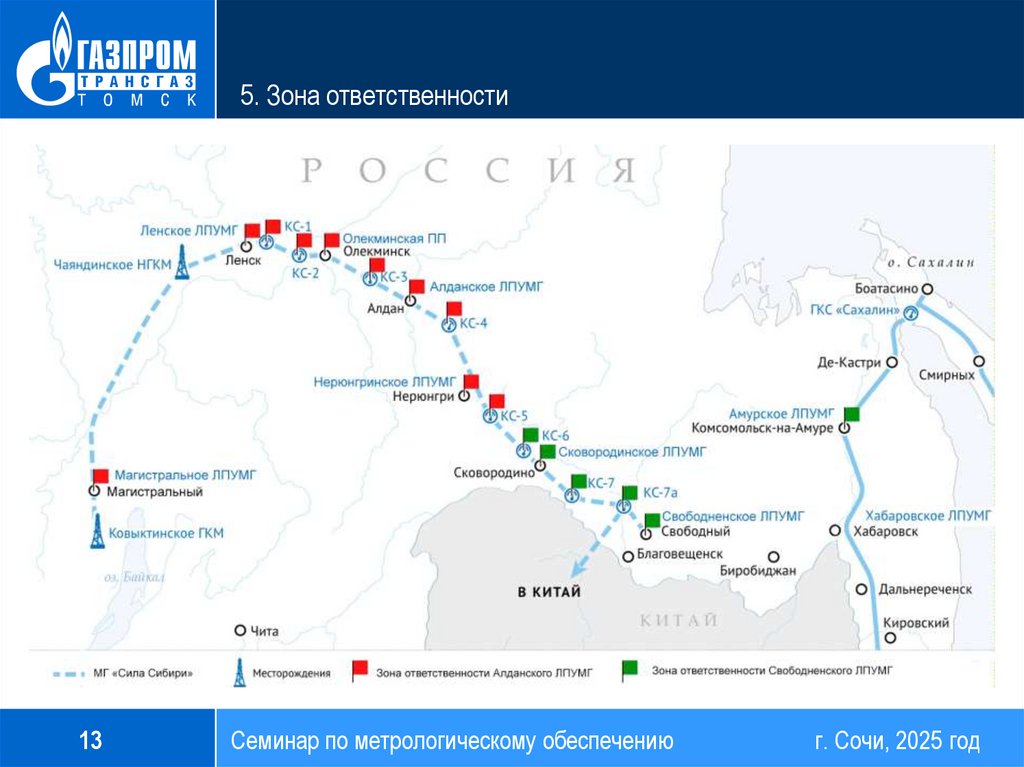

– зона ответственности;

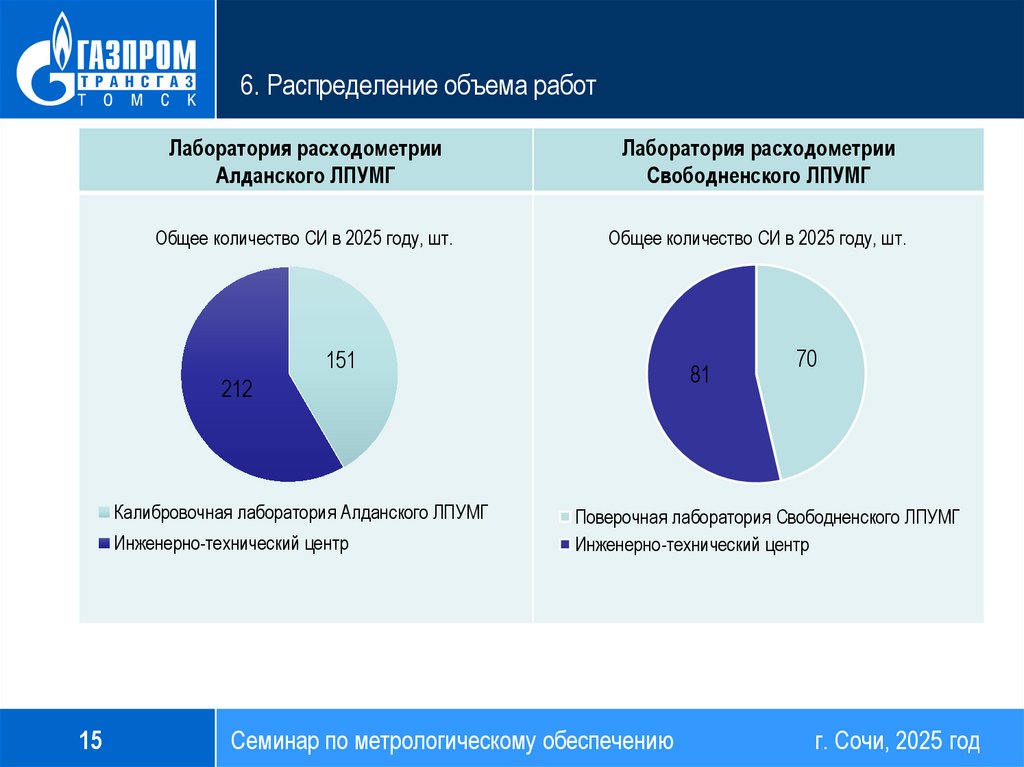

– объем работ;

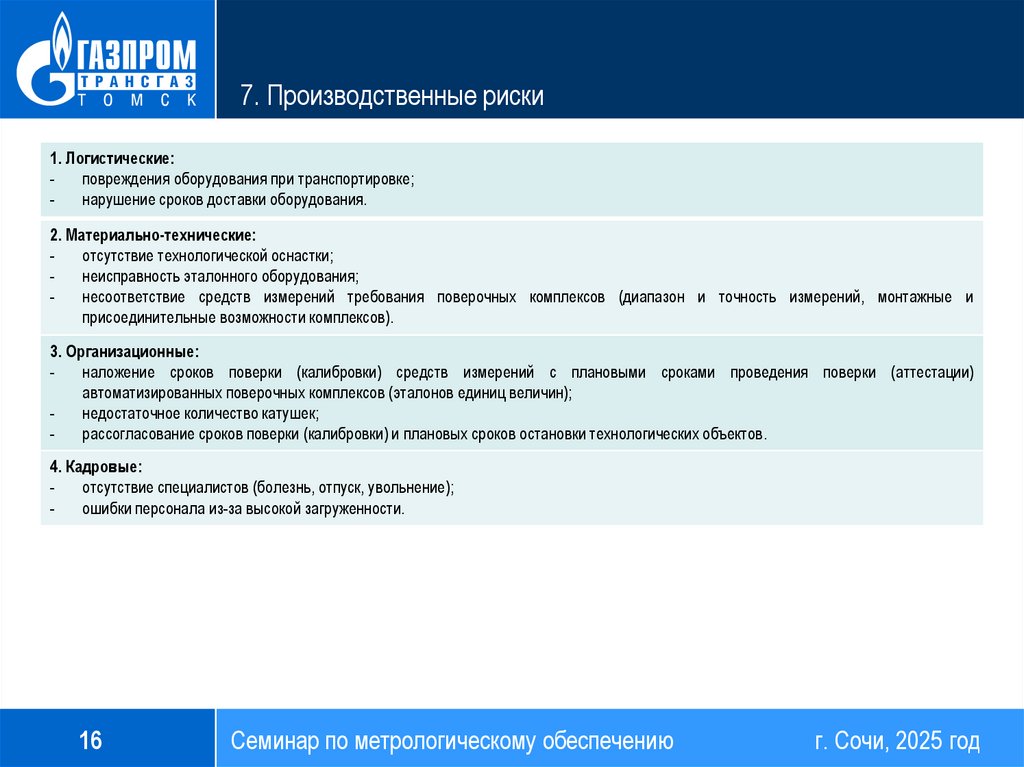

– производственные риски;

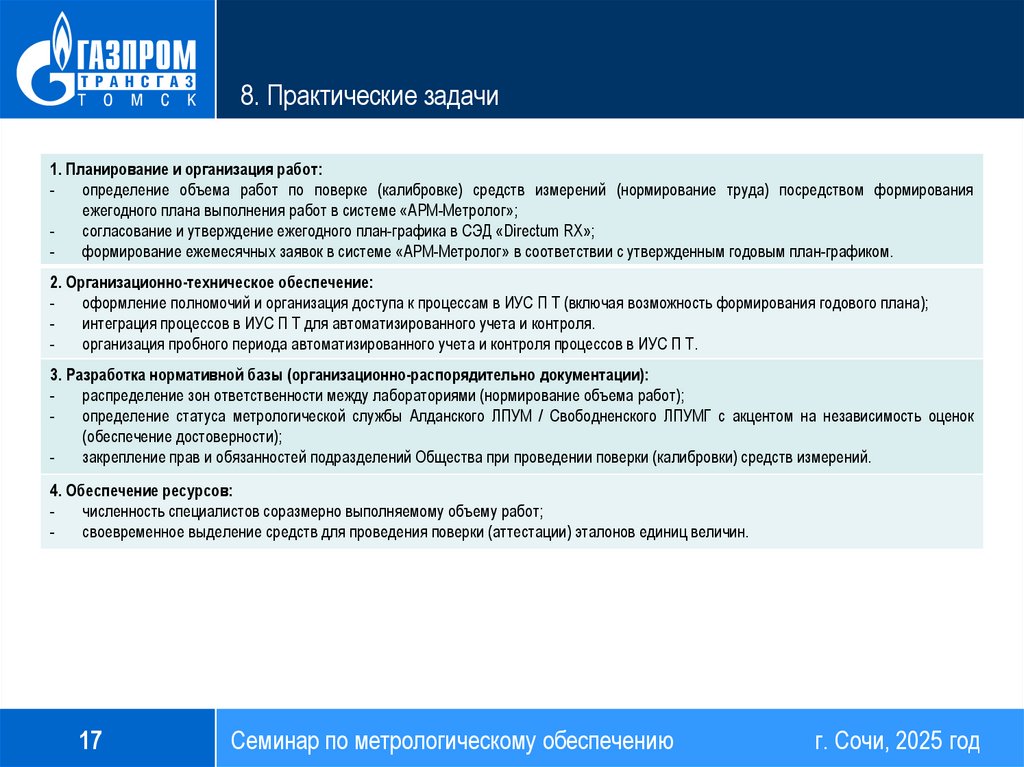

– практические задачи.
2
Семинар по метрологическому обеспечению
г. Сочи, 2025 год

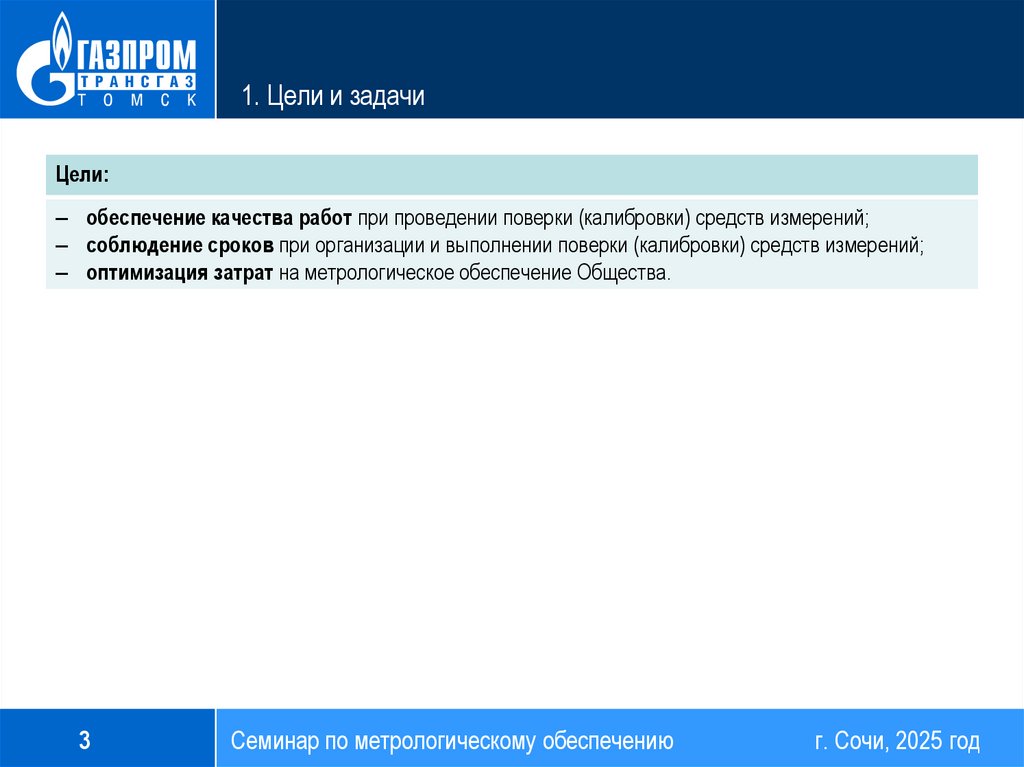

3. 1. Цели и задачи

Цели:
– обеспечение качества работ при проведении поверки (калибровки) средств измерений;
– соблюдение сроков при организации и выполнении поверки (калибровки) средств измерений;
– оптимизация затрат на метрологическое обеспечение Общества.
3
Семинар по метрологическому обеспечению
г. Сочи, 2025 год

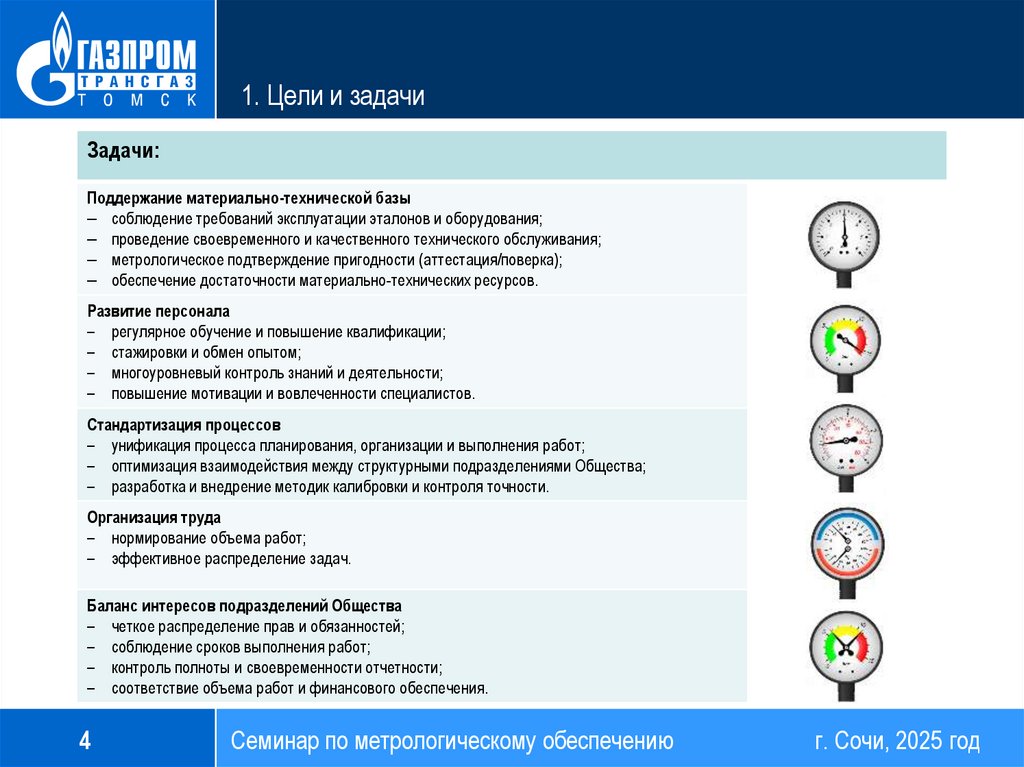

4. 1. Цели и задачи

Задачи:
Поддержание материально-технической базы
– соблюдение требований эксплуатации эталонов и оборудования;
– проведение своевременного и качественного технического обслуживания;
– метрологическое подтверждение пригодности (аттестация/поверка);
– обеспечение достаточности материально-технических ресурсов.
Развитие персонала
– регулярное обучение и повышение квалификации;
– стажировки и обмен опытом;
– многоуровневый контроль знаний и деятельности;
– повышение мотивации и вовлеченности специалистов.
Стандартизация процессов
– унификация процесса планирования, организации и выполнения работ;
– оптимизация взаимодействия между структурными подразделениями Общества;
– разработка и внедрение методик калибровки и контроля точности.
Организация труда
– нормирование объема работ;
– эффективное распределение задач.
Баланс интересов подразделений Общества
– четкое распределение прав и обязанностей;
– соблюдение сроков выполнения работ;
– контроль полноты и своевременности отчетности;
– соответствие объема работ и финансового обеспечения.
4
Семинар по метрологическому обеспечению
г. Сочи, 2025 год

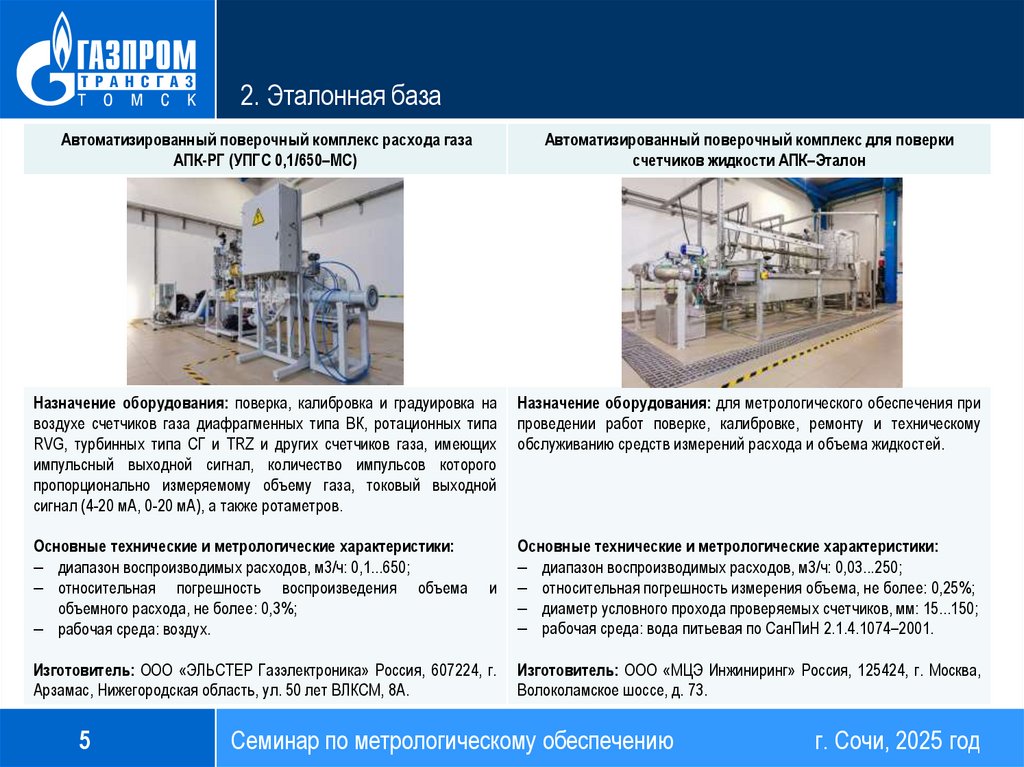

5. 2. Эталонная база

Автоматизированный поверочный комплекс расхода газа
АПК-РГ (УПГС 0,1/650–МС)
Автоматизированный поверочный комплекс для поверки
счетчиков жидкости АПК–Эталон
Назначение оборудования: поверка, калибровка и градуировка на
воздухе счетчиков газа диафрагменных типа ВК, ротационных типа
RVG, турбинных типа СГ и TRZ и других счетчиков газа, имеющих
импульсный выходной сигнал, количество импульсов которого
пропорционально измеряемому объему газа, токовый выходной
сигнал (4-20 мА, 0-20 мА), а также ротаметров.
Назначение оборудования: для метрологического обеспечения при
проведении работ поверке, калибровке, ремонту и техническому
обслуживанию средств измерений расхода и объема жидкостей.
Основные технические и метрологические характеристики:
– диапазон воспроизводимых расходов, м3/ч: 0,1...650;
– относительная погрешность воспроизведения объема
объемного расхода, не более: 0,3%;
– рабочая среда: воздух.
и
Основные технические и метрологические характеристики:
– диапазон воспроизводимых расходов, м3/ч: 0,03...250;
– относительная погрешность измерения объема, не более: 0,25%;
– диаметр условного прохода проверяемых счетчиков, мм: 15...150;
– рабочая среда: вода питьевая по СанПиН 2.1.4.1074–2001.
Изготовитель: ООО «ЭЛЬСТЕР Газэлектроника» Россия, 607224, г.
Арзамас, Нижегородская область, ул. 50 лет ВЛКСМ, 8А.
Изготовитель: ООО «МЦЭ Инжиниринг» Россия, 125424, г. Москва,
Волоколамское шоссе, д. 73.
5
Семинар по метрологическому обеспечению
г. Сочи, 2025 год

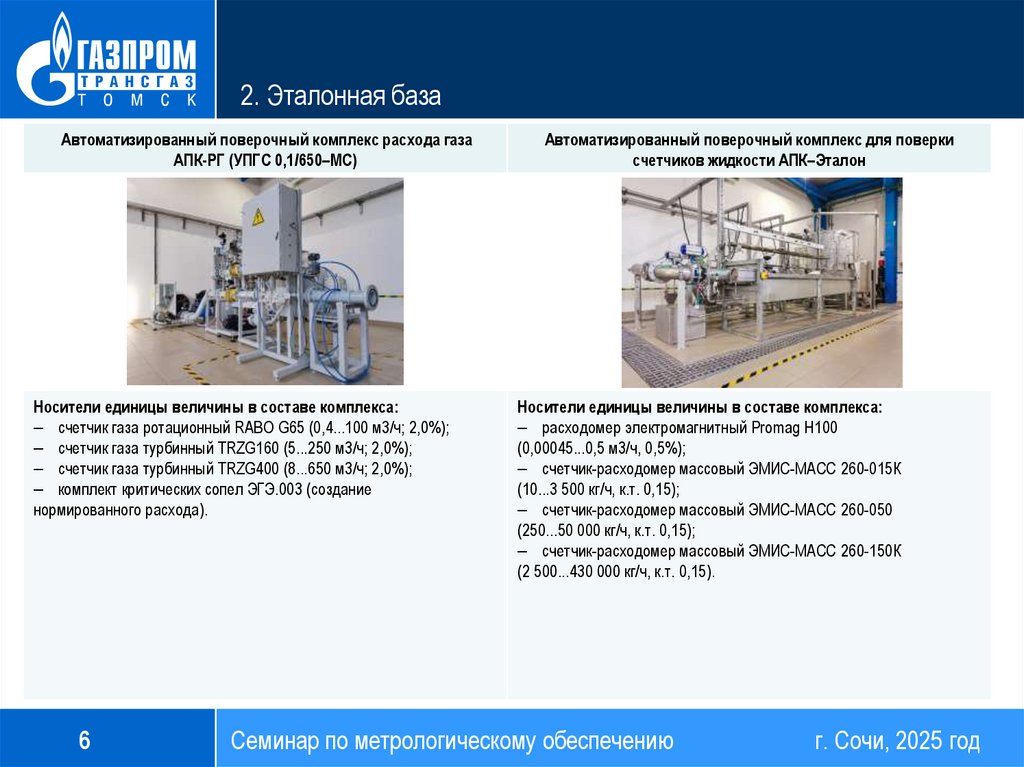

6. 2. Эталонная база

Автоматизированный поверочный комплекс расхода газа
АПК-РГ (УПГС 0,1/650–МС)
Носители единицы величины в составе комплекса:
– счетчик газа ротационный RABO G65 (0,4...100 м3/ч; 2,0%);
– счетчик газа турбинный TRZG160 (5...250 м3/ч; 2,0%);
– счетчик газа турбинный TRZG400 (8...650 м3/ч; 2,0%);
– комплект критических сопел ЭГЭ.003 (создание
нормированного расхода).
6
Автоматизированный поверочный комплекс для поверки
счетчиков жидкости АПК–Эталон
Носители единицы величины в составе комплекса:
– расходомер электромагнитный Promag H100
(0,00045...0,5 м3/ч, 0,5%);
– счетчик-расходомер массовый ЭМИС-МАСС 260-015К
(10...3 500 кг/ч, к.т. 0,15);
– счетчик-расходомер массовый ЭМИС-МАСС 260-050
(250...50 000 кг/ч, к.т. 0,15);
– счетчик-расходомер массовый ЭМИС-МАСС 260-150К
(2 500...430 000 кг/ч, к.т. 0,15).
Семинар по метрологическому обеспечению
г. Сочи, 2025 год

7. 3. Номенклатура поверяемых (калибруемых) средств измерений

Автоматизированный поверочный комплекс расхода газа
АПК-РГ (УПГС 0,1/650–МС)
Автоматизированный поверочный комплекс для поверки
счетчиков жидкости АПК–Эталон
Номенклатура поверяемых и калибруемых средств измерений
расхода газа (0,1...650 м3/ч):
– диафрагменные ВК, СГД-1 и др.
– ротационные RABO, РГ-Р, РСГ-Сигнал, ЭМИС-РГС и др.
– турбинные TRZ, ТЗ и др.
– ультразвуковые ГУВР, Гобой-1М, Принц и др.
– вихревые СГВ (ДРГ, БВР.М), ЭМИС-ВИХРЬ и др.
Номенклатура поверяемых и калибруемых средств измерений
расхода жидкости (0,03..250 м3/ч):
– турбинные СЖ, ВСХНД, РВШ,ТА и др.
– вихревые ВЗЛЕТ, YOKOGAWA и др.
– ультразвуковые ДРС, ВИРС и др.
– электромагнитные ВЭПС,KFL и др.
– кориолисовые ЭМИС-МАСС 260, Massflow и др.
7
Семинар по метрологическому обеспечению
г. Сочи, 2025 год

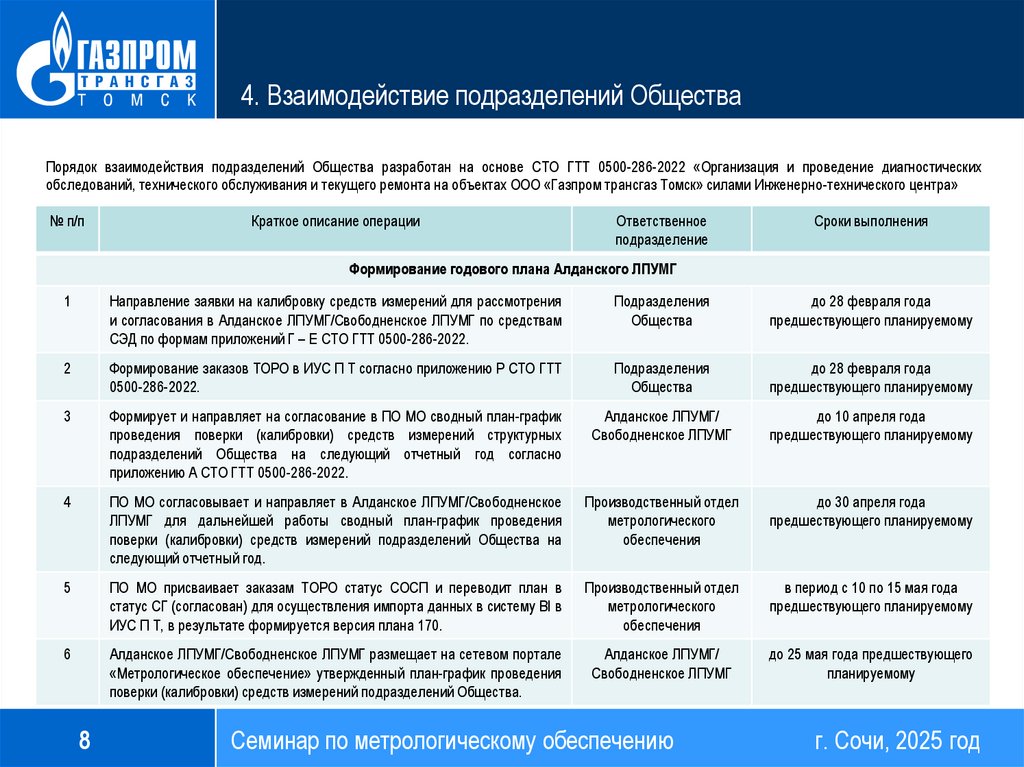

8. 4. Взаимодействие подразделений Общества

Порядок взаимодействия подразделений Общества разработан на основе СТО ГТТ 0500-286-2022 «Организация и проведение диагностических
обследований, технического обслуживания и текущего ремонта на объектах ООО «Газпром трансгаз Томск» силами Инженерно-технического центра»
№ п/п
Краткое описание операции
Ответственное
подразделение
Сроки выполнения
Формирование годового плана Алданского ЛПУМГ
1
Направление заявки на калибровку средств измерений для рассмотрения
и согласования в Алданское ЛПУМГ/Свободненское ЛПУМГ по средствам
СЭД по формам приложений Г – Е СТО ГТТ 0500-286-2022.
Подразделения
Общества
до 28 февраля года
предшествующего планируемому
2
Формирование заказов ТОРО в ИУС П Т согласно приложению Р СТО ГТТ
0500-286-2022.
Подразделения
Общества
до 28 февраля года
предшествующего планируемому
3
Формирует и направляет на согласование в ПО МО сводный план-график
проведения поверки (калибровки) средств измерений структурных
подразделений Общества на следующий отчетный год согласно
приложению А СТО ГТТ 0500-286-2022.
Алданское ЛПУМГ/
Свободненское ЛПУМГ
до 10 апреля года
предшествующего планируемому
4
ПО МО согласовывает и направляет в Алданское ЛПУМГ/Свободненское
ЛПУМГ для дальнейшей работы сводный план-график проведения
поверки (калибровки) средств измерений подразделений Общества на
следующий отчетный год.
Производственный отдел
метрологического
обеспечения
до 30 апреля года
предшествующего планируемому
5
ПО МО присваивает заказам ТОРО статус СОСП и переводит план в
статус СГ (согласован) для осуществления импорта данных в систему BI в
ИУС П Т, в результате формируется версия плана 170.
Производственный отдел
метрологического
обеспечения
в период с 10 по 15 мая года
предшествующего планируемому
6
Алданское ЛПУМГ/Свободненское ЛПУМГ размещает на сетевом портале
«Метрологическое обеспечение» утвержденный план-график проведения
поверки (калибровки) средств измерений подразделений Общества.
Алданское ЛПУМГ/
Свободненское ЛПУМГ
до 25 мая года предшествующего
планируемому
8
Семинар по метрологическому обеспечению
г. Сочи, 2025 год

9. 4. Взаимодействие подразделений Общества

№ п/п
Краткое описание операции
Ответственное
подразделение
Сроки выполнения
Корректировка годового плана Алданского ЛПУМГ
1
Подразделения Общества направляют заявку о дополнении, о
корректировке либо об отмене работ по поверке (калибровке) средств
измерений для рассмотрения и согласования в Алданское
ЛПУМГ/Свободненское ЛПУМГ по средствам СЭД по форме приложений С Т СТО ГТТ 0500-286-2022.
Подразделения
Общества
до 15 августа года
предшествующего
планируемому
2
Алданское ЛПУМГ/Свободненское ЛПУМГ на основании заявок о
дополнении, о корректировке либо об отмене работ по калибровке средств
измерений подразделений Общества формирует направляет на
согласование в ПО МО актуализированный план-график проведения поверки
(калибровки) средств измерений структурных подразделений Общества на
следующий отчетный год. На данном этапе вновь созданным и
откорректированным заказам ТОРО Алдаснкое ЛПУМГ/Свободненское
ЛПУМГ присваивает статус «СИСП». Омененные и не принятые в работу
заказы ТОРО исключаются из плана работы в системе ИУС П Т.
Алданское ЛПУМГ/
Свободненское ЛПУМГ
до 15 ноября года
предшествующего
планируемому
3
ПО МО согласовывает и направляет для дальнейшей работы в Алданское
ЛПУМГ/Свободненское ЛПУМГ актуализированный план-график на
следующий отчетный год.
Производственный отдел
метрологического
обеспечения
до 30 ноября года
предшествующего
планируемому
4
ПО МО согласовывает вновь созданные заказы ТОРО (присваивают статус
«СЦФО»).
Производственный отдел
метрологического
обеспечения
до 10 декабря года
предшествующего
планируемому
5
Алданское ЛПУМГ/Свободненское ЛПУМГ присваивает вновь созданным
заказам ТОРО статус «СОСП» и переводит план в статус СГ «согласован».
Алданское ЛПУМГ/
Свободненское ЛПУМГ
до 10 декабря года
предшествующего
планируемому
9
Семинар по метрологическому обеспечению
г. Сочи, 2025 год

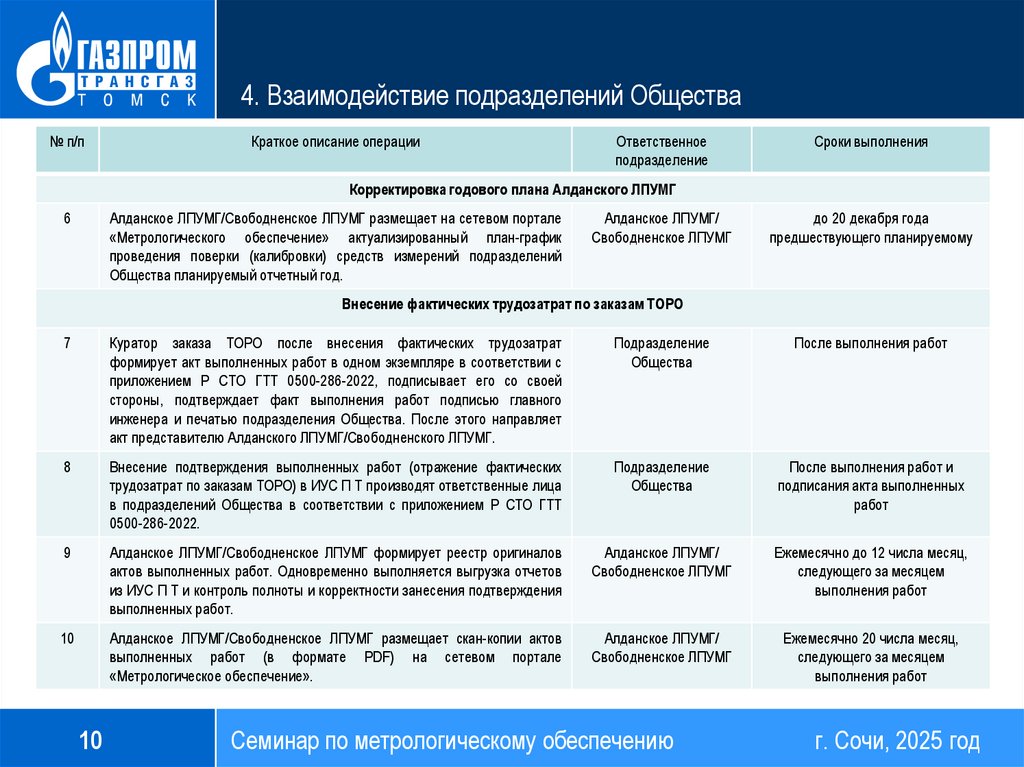

10. 4. Взаимодействие подразделений Общества

№ п/п
Краткое описание операции
Ответственное
подразделение
Сроки выполнения
Корректировка годового плана Алданского ЛПУМГ
6
Алданское ЛПУМГ/Свободненское ЛПУМГ размещает на сетевом портале
«Метрологического обеспечение» актуализированный план-график
проведения поверки (калибровки) средств измерений подразделений
Общества планируемый отчетный год.
Алданское ЛПУМГ/
Свободненское ЛПУМГ
до 20 декабря года
предшествующего планируемому
Внесение фактических трудозатрат по заказам ТОРО
7
Куратор заказа ТОРО после внесения фактических трудозатрат
формирует акт выполненных работ в одном экземпляре в соответствии с
приложением Р СТО ГТТ 0500-286-2022, подписывает его со своей
стороны, подтверждает факт выполнения работ подписью главного
инженера и печатью подразделения Общества. После этого направляет
акт представителю Алданского ЛПУМГ/Свободненского ЛПУМГ.
Подразделение
Общества
После выполнения работ
8
Внесение подтверждения выполненных работ (отражение фактических
трудозатрат по заказам ТОРО) в ИУС П Т производят ответственные лица
в подразделений Общества в соответствии с приложением Р СТО ГТТ
0500-286-2022.
Подразделение
Общества
После выполнения работ и
подписания акта выполненных
работ
9
Алданское ЛПУМГ/Свободненское ЛПУМГ формирует реестр оригиналов
актов выполненных работ. Одновременно выполняется выгрузка отчетов
из ИУС П Т и контроль полноты и корректности занесения подтверждения
выполненных работ.
Алданское ЛПУМГ/
Свободненское ЛПУМГ
Ежемесячно до 12 числа месяц,
следующего за месяцем
выполнения работ
10
Алданское ЛПУМГ/Свободненское ЛПУМГ размещает скан-копии актов
выполненных работ (в формате PDF) на сетевом портале
«Метрологическое обеспечение».
Алданское ЛПУМГ/
Свободненское ЛПУМГ
Ежемесячно 20 числа месяц,
следующего за месяцем
выполнения работ
10
Семинар по метрологическому обеспечению
г. Сочи, 2025 год

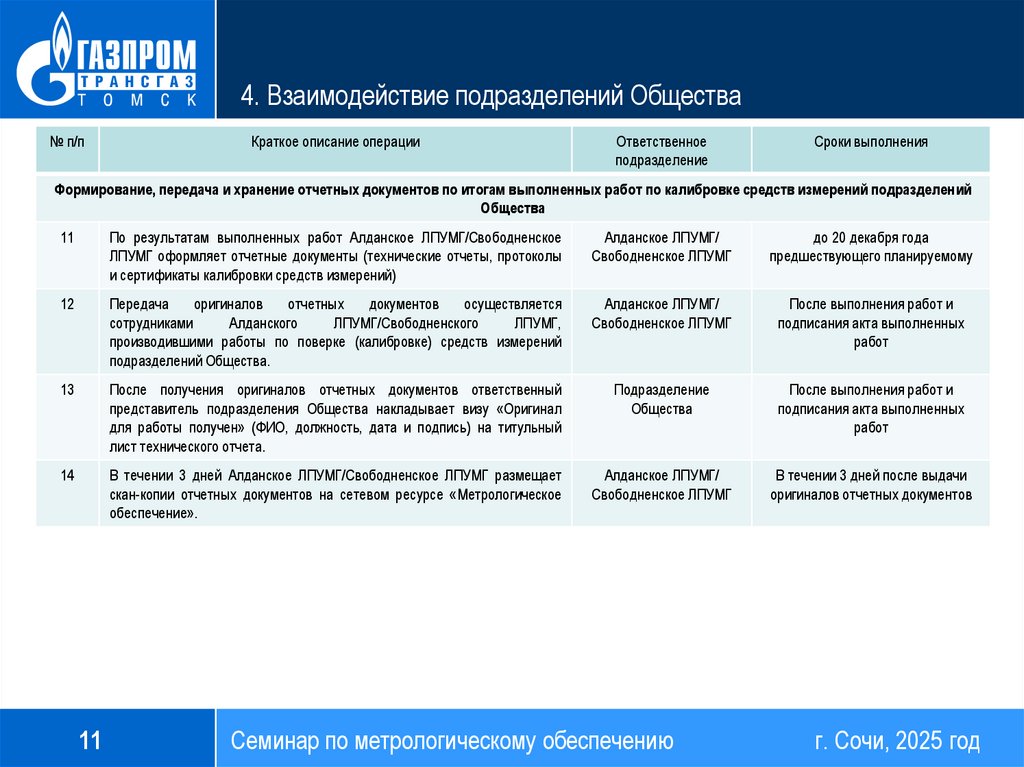

11. 4. Взаимодействие подразделений Общества

№ п/п
Краткое описание операции
Ответственное
подразделение
Сроки выполнения
Формирование, передача и хранение отчетных документов по итогам выполненных работ по калибровке средств измерений подразделений
Общества
11
По результатам выполненных работ Алданское ЛПУМГ/Свободненское
ЛПУМГ оформляет отчетные документы (технические отчеты, протоколы
и сертификаты калибровки средств измерений)
Алданское ЛПУМГ/
Свободненское ЛПУМГ
до 20 декабря года
предшествующего планируемому
12
Передача
оригиналов
отчетных
документов
осуществляется
сотрудниками
Алданского
ЛПУМГ/Свободненского
ЛПУМГ,
производившими работы по поверке (калибровке) средств измерений
подразделений Общества.
Алданское ЛПУМГ/
Свободненское ЛПУМГ
После выполнения работ и
подписания акта выполненных
работ
13
После получения оригиналов отчетных документов ответственный
представитель подразделения Общества накладывает визу «Оригинал
для работы получен» (ФИО, должность, дата и подпись) на титульный
лист технического отчета.
Подразделение
Общества
После выполнения работ и
подписания акта выполненных
работ
14
В течении 3 дней Алданское ЛПУМГ/Свободненское ЛПУМГ размещает
скан-копии отчетных документов на сетевом ресурсе «Метрологическое
обеспечение».
Алданское ЛПУМГ/
Свободненское ЛПУМГ
В течении 3 дней после выдачи
оригиналов отчетных документов
11
Семинар по метрологическому обеспечению
г. Сочи, 2025 год

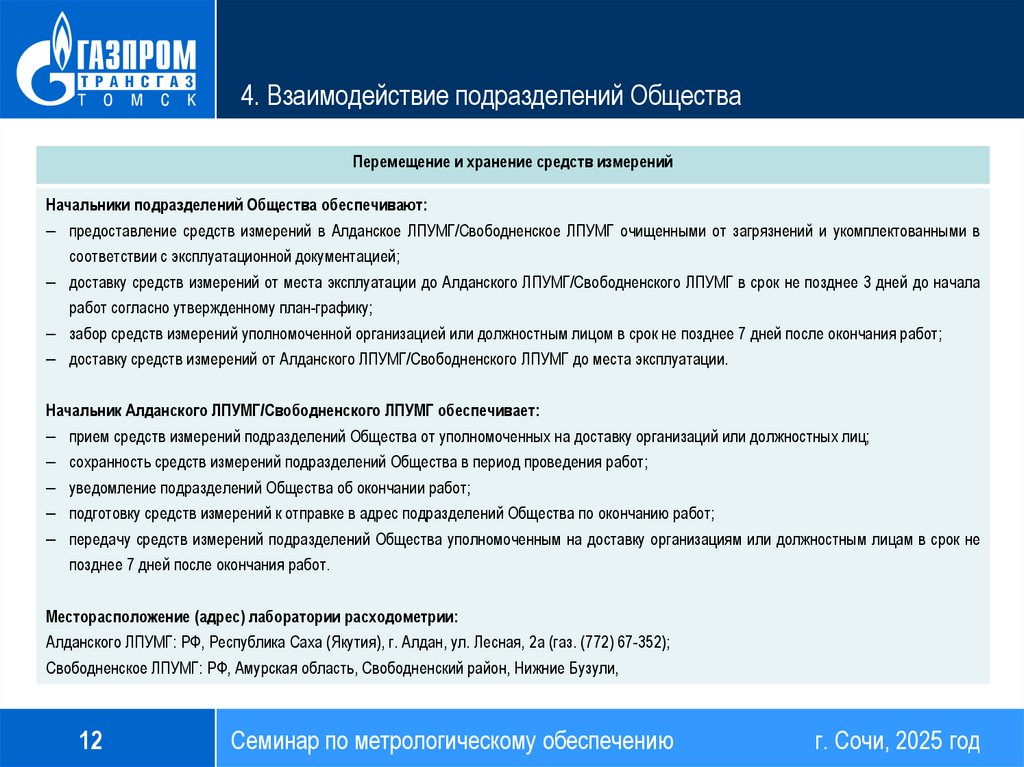

12. 4. Взаимодействие подразделений Общества

Перемещение и хранение средств измерений
Начальники подразделений Общества обеспечивают:
– предоставление средств измерений в Алданское ЛПУМГ/Свободненское ЛПУМГ очищенными от загрязнений и укомплектованными в
соответствии с эксплуатационной документацией;
– доставку средств измерений от места эксплуатации до Алданского ЛПУМГ/Свободненского ЛПУМГ в срок не позднее 3 дней до начала
работ согласно утвержденному план-графику;
– забор средств измерений уполномоченной организацией или должностным лицом в срок не позднее 7 дней после окончания работ;
– доставку средств измерений от Алданского ЛПУМГ/Свободненского ЛПУМГ до места эксплуатации.
Начальник Алданского ЛПУМГ/Свободненского ЛПУМГ обеспечивает:
–
–
–
–
–
прием средств измерений подразделений Общества от уполномоченных на доставку организаций или должностных лиц;
сохранность средств измерений подразделений Общества в период проведения работ;
уведомление подразделений Общества об окончании работ;
подготовку средств измерений к отправке в адрес подразделений Общества по окончанию работ;
передачу средств измерений подразделений Общества уполномоченным на доставку организациям или должностным лицам в срок не
позднее 7 дней после окончания работ.
Месторасположение (адрес) лаборатории расходометрии:
Алданского ЛПУМГ: РФ, Республика Саха (Якутия), г. Алдан, ул. Лесная, 2а (газ. (772) 67-352);
Свободненское ЛПУМГ: РФ, Амурская область, Свободненский район, Нижние Бузули,
12
Семинар по метрологическому обеспечению
г. Сочи, 2025 год

13. 5. Зона ответственности

13
Семинар по метрологическому обеспечению
г. Сочи, 2025 год

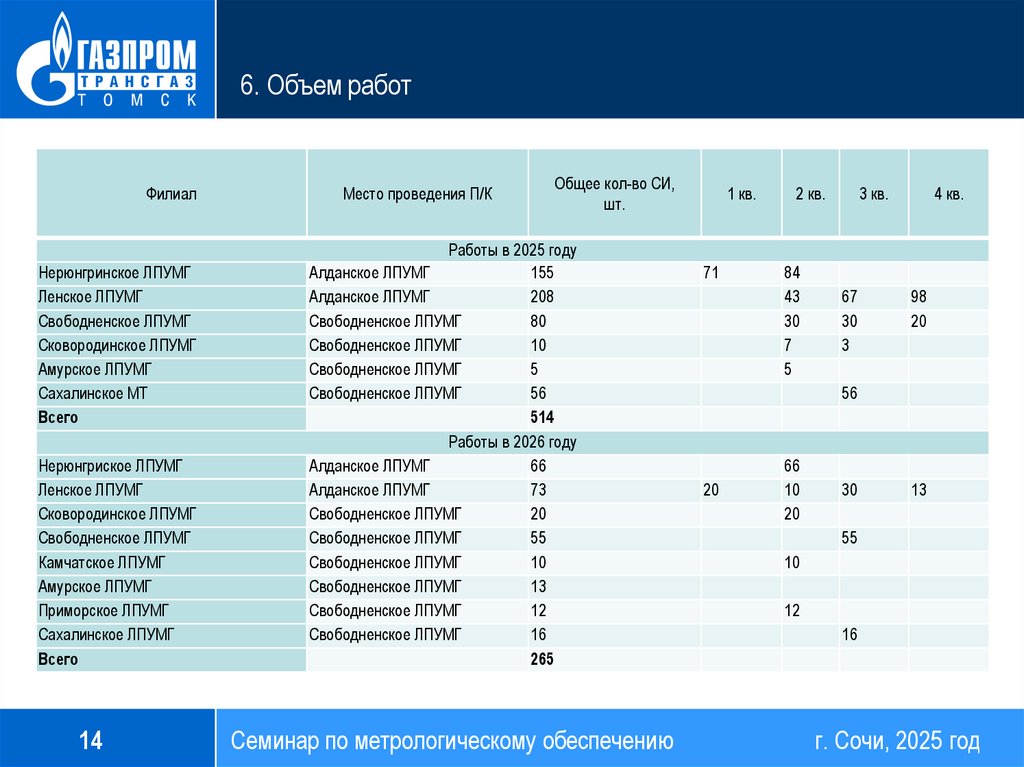

14. 6. Объем работ

Филиал
Нерюнгринское ЛПУМГ
Ленское ЛПУМГ
Свободненское ЛПУМГ
Сковородинское ЛПУМГ
Амурское ЛПУМГ
Сахалинское МТ
Всего
Нерюнгриское ЛПУМГ
Ленское ЛПУМГ
Сковородинское ЛПУМГ
Свободненское ЛПУМГ
Камчатское ЛПУМГ
Амурское ЛПУМГ
Приморское ЛПУМГ
Сахалинское ЛПУМГ
Всего
14
Место проведения П/К
Общее кол-во СИ,
шт.
Работы в 2025 году
Алданское ЛПУМГ
155
Алданское ЛПУМГ
208
Свободненское ЛПУМГ
80
Свободненское ЛПУМГ
10
Свободненское ЛПУМГ
5
Свободненское ЛПУМГ
56
514
Работы в 2026 году
Алданское ЛПУМГ
66
Алданское ЛПУМГ
73
Свободненское ЛПУМГ
20
Свободненское ЛПУМГ
55
Свободненское ЛПУМГ
10
Свободненское ЛПУМГ
13
Свободненское ЛПУМГ
12
Свободненское ЛПУМГ
16
265
Семинар по метрологическому обеспечению
1 кв.
71
2 кв.
84
43
30
7
5
3 кв.
67
30
3
4 кв.
98
20
56
20
66
10
20
30
13
55
10
12
16
г. Сочи, 2025 год

15. 6. Распределение объема работ

Лаборатория расходометрии
Алданского ЛПУМГ
Лаборатория расходометрии
Свободненского ЛПУМГ
Общее количество СИ в 2025 году, шт.
Общее количество СИ в 2025 году, шт.
151
81
212
Калибровочная лаборатория Алданского ЛПУМГ
Инженерно-технический центр
15
70
Поверочная лаборатория Свободненского ЛПУМГ
Инженерно-технический центр
Семинар по метрологическому обеспечению
г. Сочи, 2025 год

16. 7. Производственные риски

1. Логистические:
повреждения оборудования при транспортировке;
нарушение сроков доставки оборудования.
2. Материально-технические:
отсутствие технологической оснастки;
неисправность эталонного оборудования;
несоответствие средств измерений требования поверочных комплексов (диапазон и точность измерений, монтажные и
присоединительные возможности комплексов).
3. Организационные:
наложение сроков поверки (калибровки) средств измерений с плановыми сроками проведения поверки (аттестации)
автоматизированных поверочных комплексов (эталонов единиц величин);
недостаточное количество катушек;
рассогласование сроков поверки (калибровки) и плановых сроков остановки технологических объектов.
4. Кадровые:
отсутствие специалистов (болезнь, отпуск, увольнение);
ошибки персонала из-за высокой загруженности.
16
Семинар по метрологическому обеспечению
г. Сочи, 2025 год

17. 8. Практические задачи

1. Планирование и организация работ:
определение объема работ по поверке (калибровке) средств измерений (нормирование труда) посредством формирования
ежегодного плана выполнения работ в системе «АРМ-Метролог»;
согласование и утверждение ежегодного план-графика в СЭД «Directum RX»;
формирование ежемесячных заявок в системе «АРМ-Метролог» в соответствии с утвержденным годовым план-графиком.
2. Организационно-техническое обеспечение:
оформление полномочий и организация доступа к процессам в ИУС П Т (включая возможность формирования годового плана);
интеграция процессов в ИУС П Т для автоматизированного учета и контроля.
организация пробного периода автоматизированного учета и контроля процессов в ИУС П Т.
3. Разработка нормативной базы (организационно-распорядительно документации):
распределение зон ответственности между лабораториями (нормирование объема работ);
определение статуса метрологической службы Алданского ЛПУМ / Свободненского ЛПУМГ с акцентом на независимость оценок
(обеспечение достоверности);
закрепление прав и обязанностей подразделений Общества при проведении поверки (калибровки) средств измерений.
4. Обеспечение ресурсов:
численность специалистов соразмерно выполняемому объему работ;
своевременное выделение средств для проведения поверки (аттестации) эталонов единиц величин.
17
Семинар по метрологическому обеспечению
г. Сочи, 2025 год

18. Заключение

Лаборатории расходометрии Алданского ЛПУМГ и Свободненского ЛПУМГ играют ключевую роль в
обеспечении точности и надежности учета и контроля ресурсов. Внедрение современных методов
поверки и калибровки средств измерений позволяет:
- сократить затраты на обслуживание средств измерений, что повышает эффективность работы
Общества;
- снизить вероятность штрафов и претензий со стороны контролирующих органов за счет
соответствия результатов измерений установленным нормативам;
- обеспечить достоверность данных, укрепляя доверие партнёров и потребителей к процессам
учета и контроля ресурсов.
«Точность измерений – не просто требование, а гарантия стабильности и надежности
газотранспортной системы!»
18
Семинар по метрологическому обеспечению
г. Сочи, 2025 год

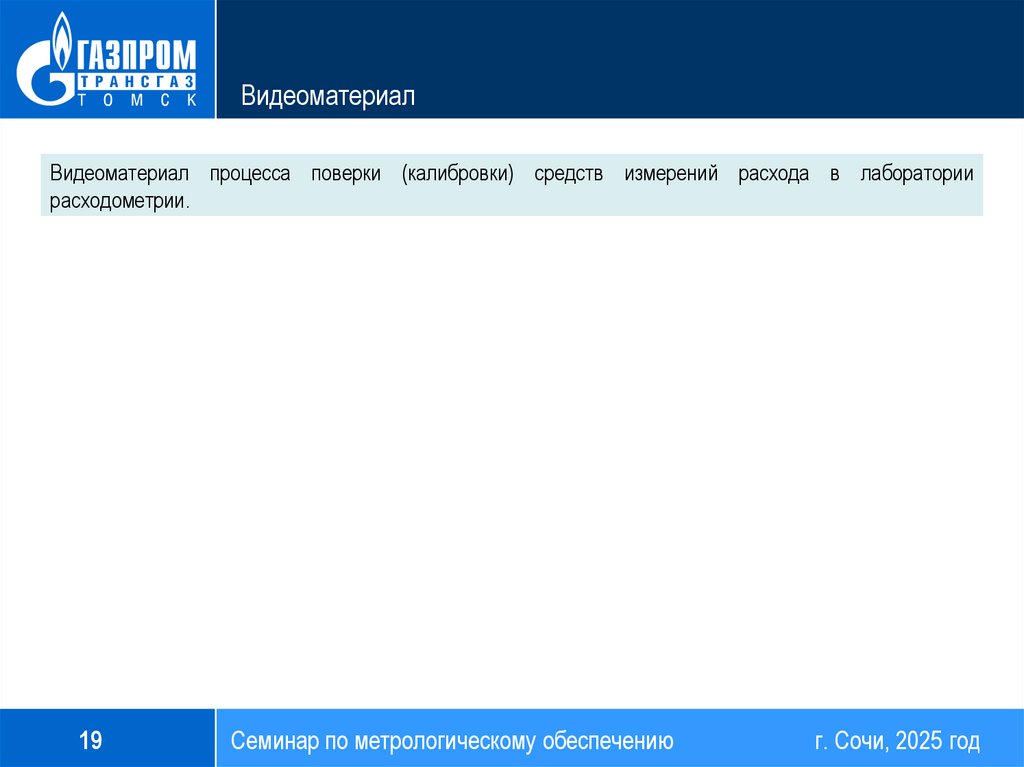

19. Видеоматериал

Видеоматериал процесса поверки (калибровки) средств измерений расхода в лаборатории
расходометрии.
19
Семинар по метрологическому обеспечению
г. Сочи, 2025 год

20. Спасибо за внимание!

Инженер по метрологии 2 категории
службы автоматизации и метрологического обеспечения
Алданского ЛПУМГ ООО «Газпром трансгаз Томск»
Инженер по метрологии 1 категории
службы автоматизации и метрологического обеспечения
Свободненского ЛПУМГ ООО «Газпром трансгаз Томск»
Курочкин Вадим Дмитриевич
газ. (772) 67-286
Валуй Роман Андреевич
газ. (772) 64-491
20
Семинар по метрологическому обеспечению
г. Сочи, 2025 год
