1. Материалы к учебным вопросам занятия № 27 по учебной дисциплине «Основы безопасности и защиты Родины» (преподаватель

Екатеринбургского колледжа
транспортного строительства
Нартдинов Фарит Тафкилевич)
Раздел 11 «Основы военной подготовки»
Занятие № 11.3 «Виды оружия массового
поражения и поражающие факторы. Средства
индивидуальной и коллективной защиты»
Практическое занятие № 17

2.

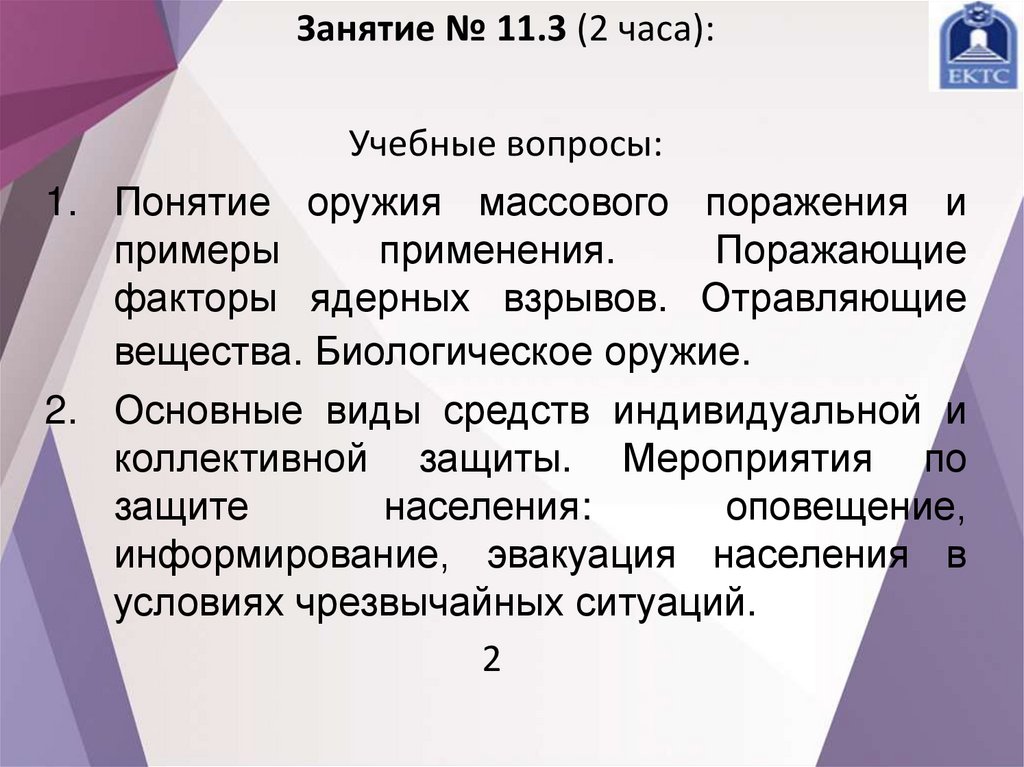

Занятие № 11.3 (2 часа):
Учебные вопросы:
1. Понятие оружия массового поражения и
примеры
применения.
Поражающие
факторы ядерных взрывов. Отравляющие
вещества. Биологическое оружие.

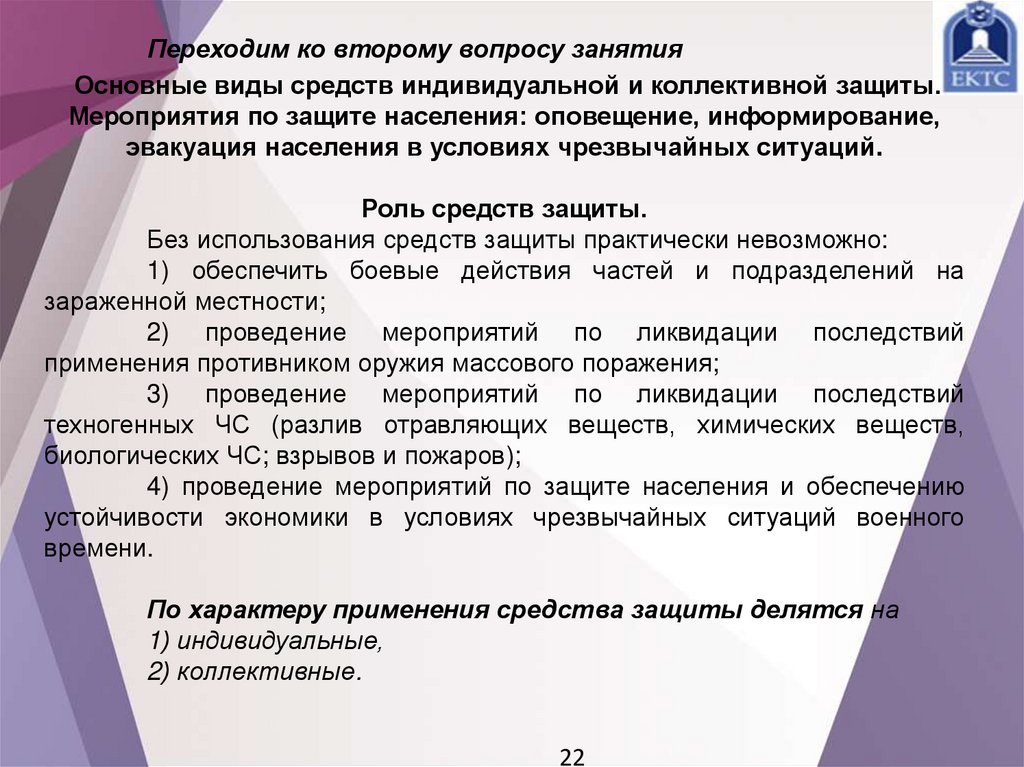

2. Основные виды средств индивидуальной и
коллективной защиты. Мероприятия по
защите
населения:

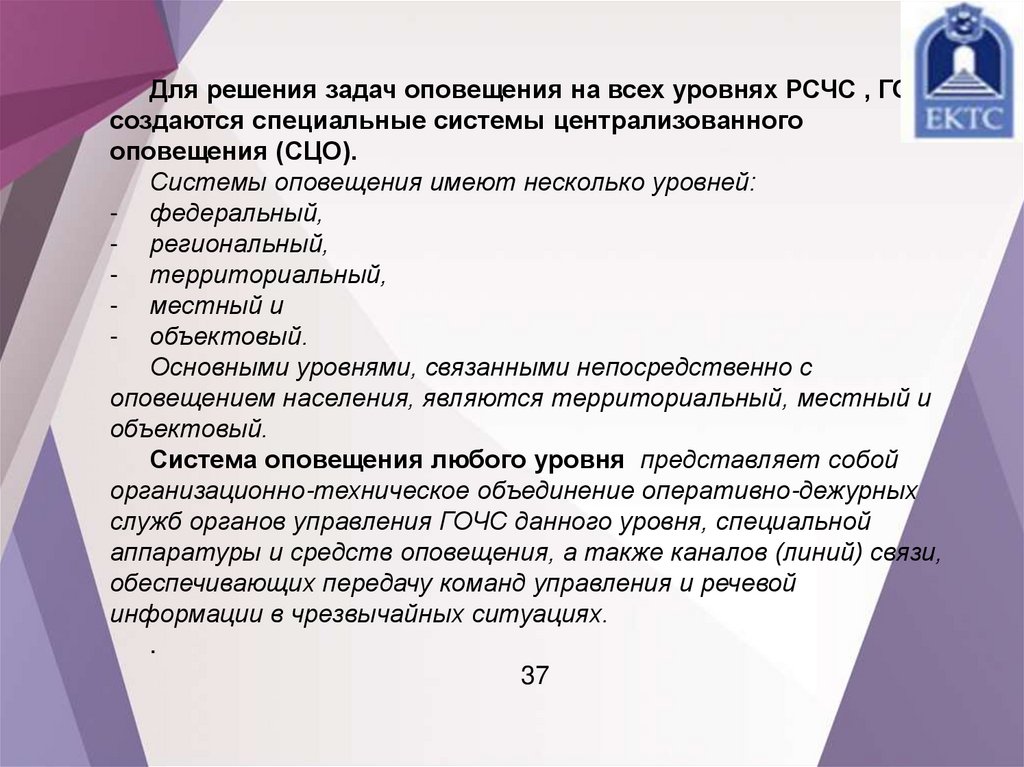

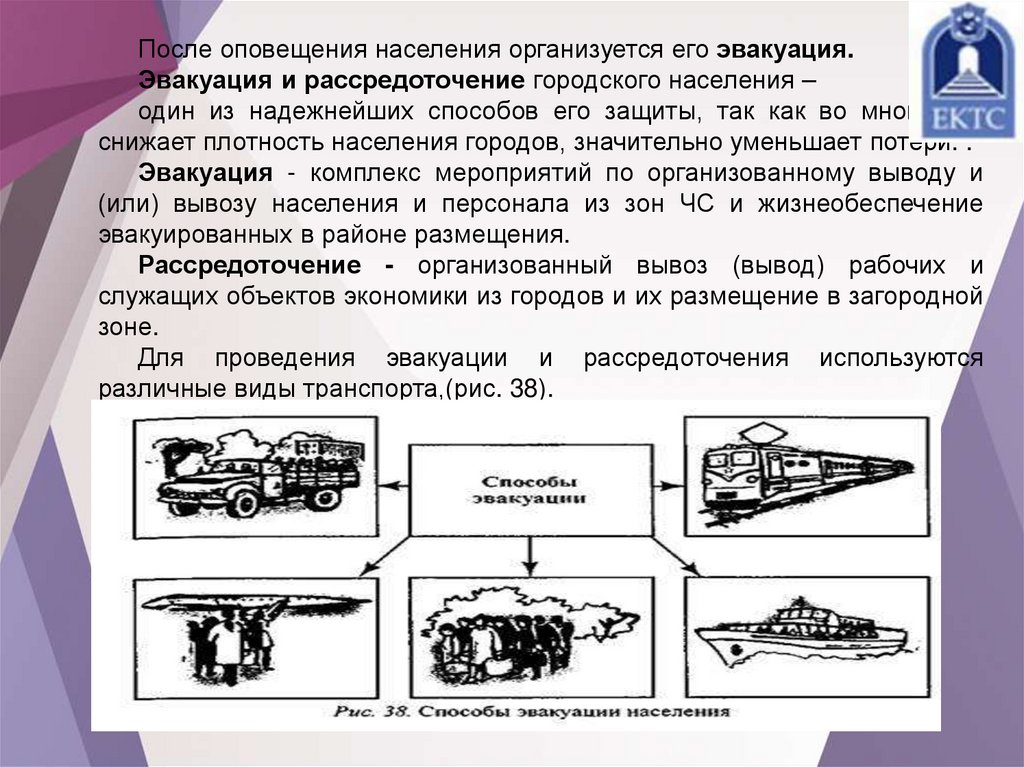

оповещение,
информирование, эвакуация населения в
условиях чрезвычайных ситуаций.
2

3.

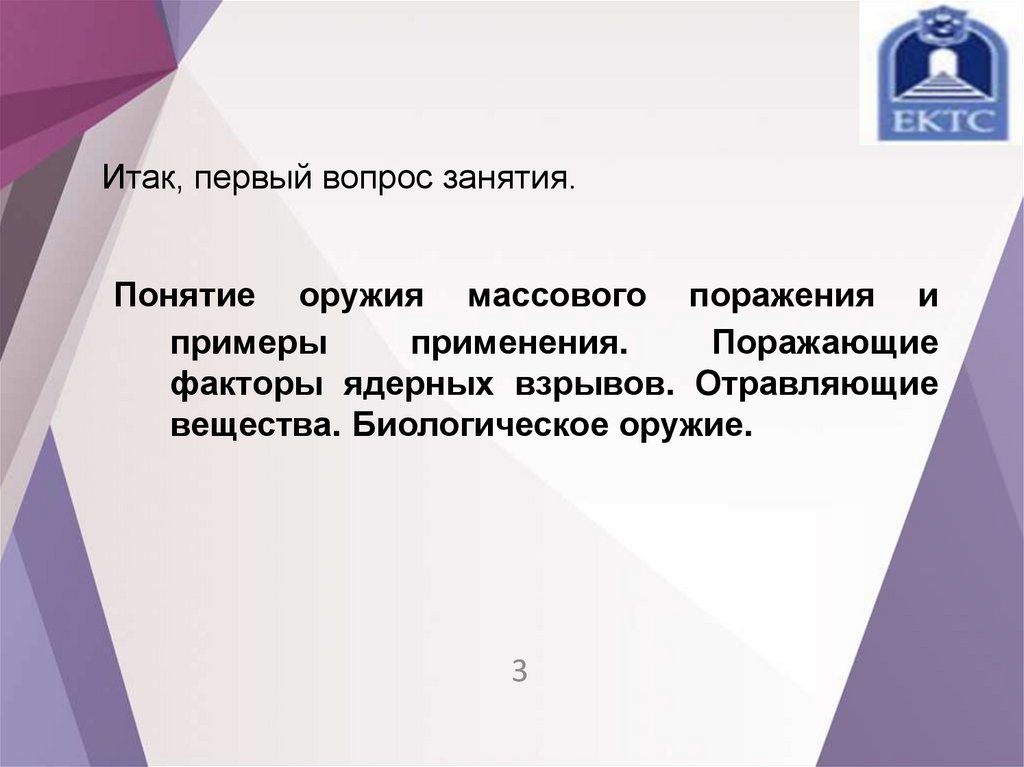

Итак, первый вопрос занятия.
Понятие оружия массового поражения и
примеры
применения.
Поражающие
факторы ядерных взрывов. Отравляющие
вещества. Биологическое оружие.
3

4.

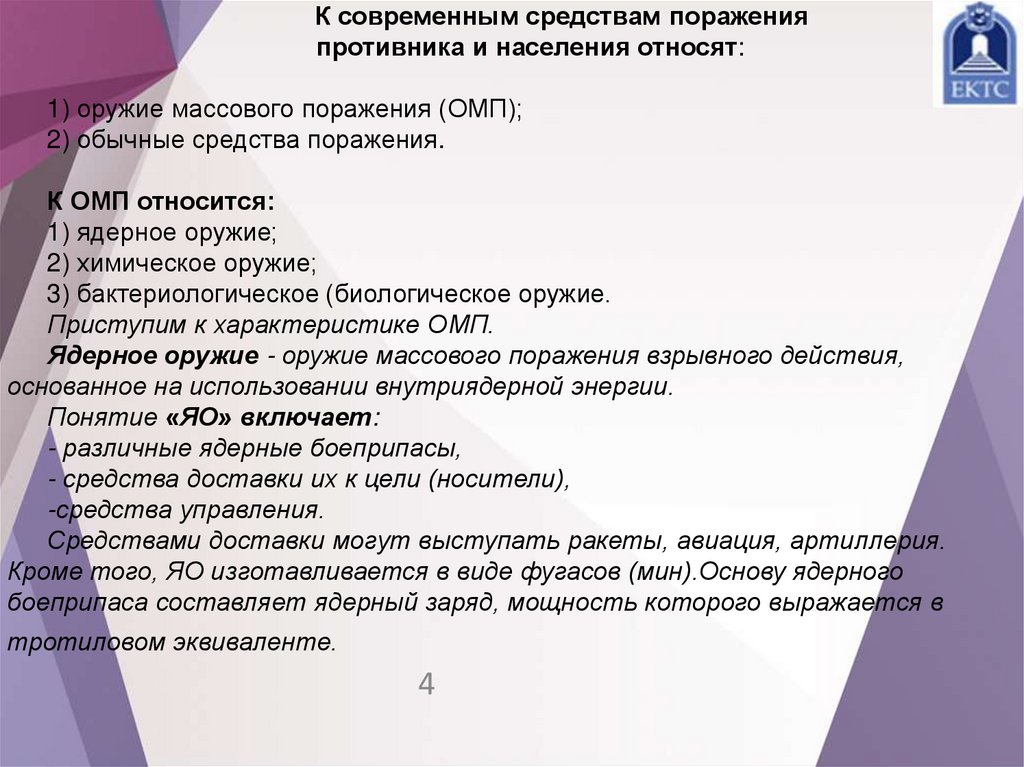

К современным средствам поражения
противника и населения относят:
1) оружие массового поражения (ОМП);
2) обычные средства поражения.

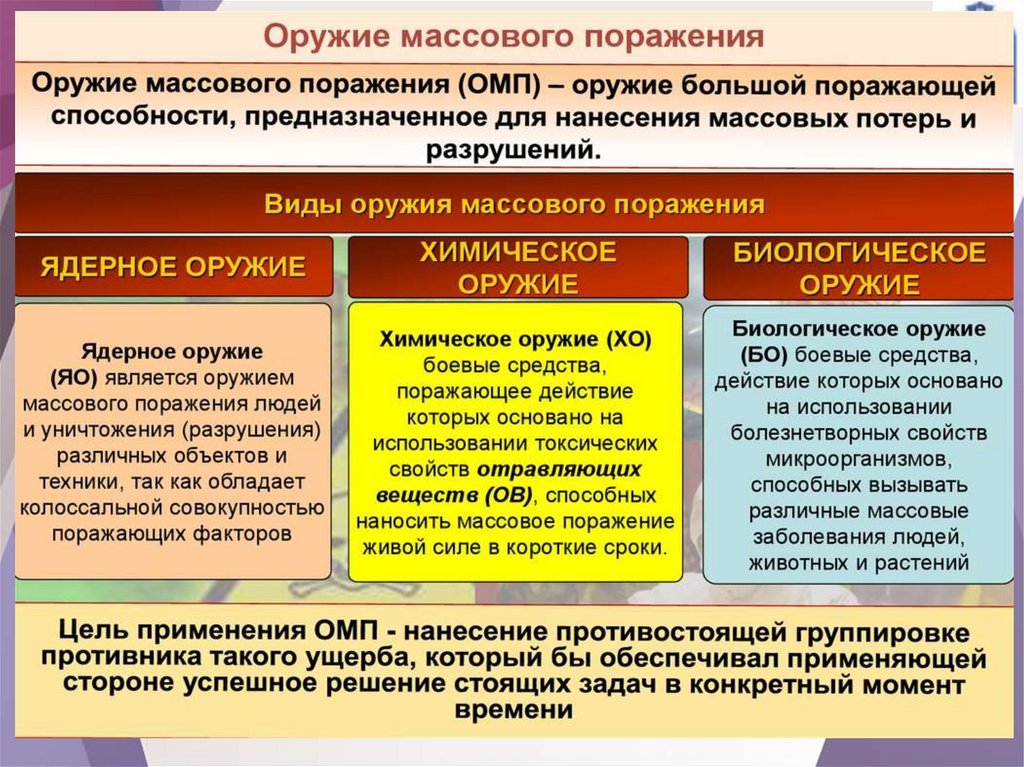

К ОМП относится:
1) ядерное оружие;
2) химическое оружие;
3) бактериологическое (биологическое оружие.
Приступим к характеристике ОМП.

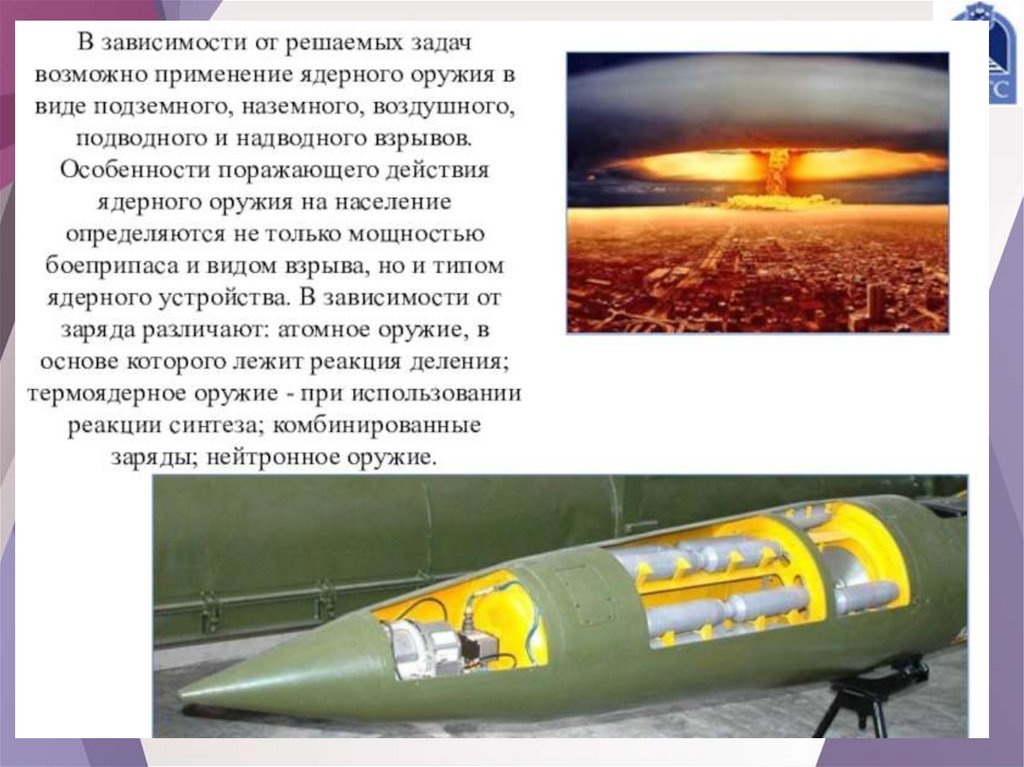

Ядерное оружие - оружие массового поражения взрывного действия,
основанное на использовании внутриядерной энергии.
Понятие «ЯО» включает:
- различные ядерные боеприпасы,
- средства доставки их к цели (носители),
-средства управления.
Средствами доставки могут выступать ракеты, авиация, артиллерия.
Кроме того, ЯО изготавливается в виде фугасов (мин).Основу ядерного
боеприпаса составляет ядерный заряд, мощность которого выражается в
тротиловом эквиваленте.
4

5.

6.

7.

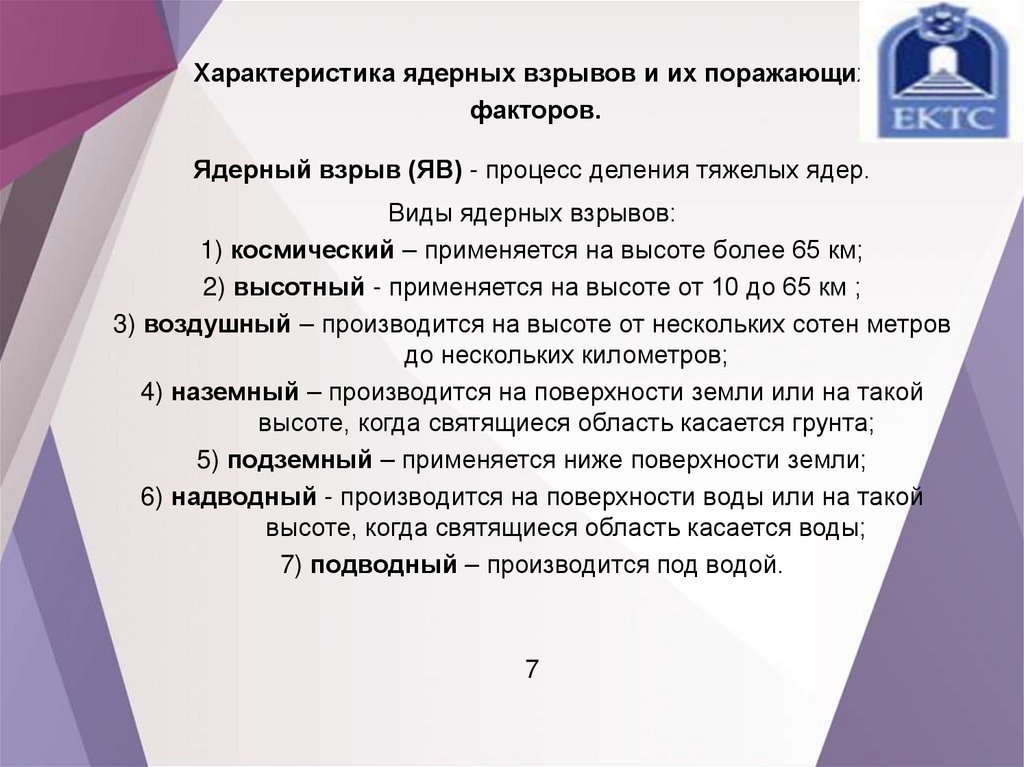

Характеристика ядерных взрывов и их поражающих
факторов.
Ядерный взрыв (ЯВ) - процесс деления тяжелых ядер.
Виды ядерных взрывов:
1) космический – применяется на высоте более 65 км;
2) высотный - применяется на высоте от 10 до 65 км ;
3) воздушный – производится на высоте от нескольких сотен метров
до нескольких километров;
4) наземный – производится на поверхности земли или на такой
высоте, когда святящиеся область касается грунта;
5) подземный – применяется ниже поверхности земли;
6) надводный - производится на поверхности воды или на такой
высоте, когда святящиеся область касается воды;
7) подводный – производится под водой.
7

8.

Характеристика ядерных взрывов и их поражающих
факторов.
Ядерный взрыв (ЯВ) - процесс деления тяжелых ядер.
Виды ядерных взрывов:
1) космический – применяется на высоте более 65 км;
2) высотный - применяется на высоте от 10 до 65 км ;

9.

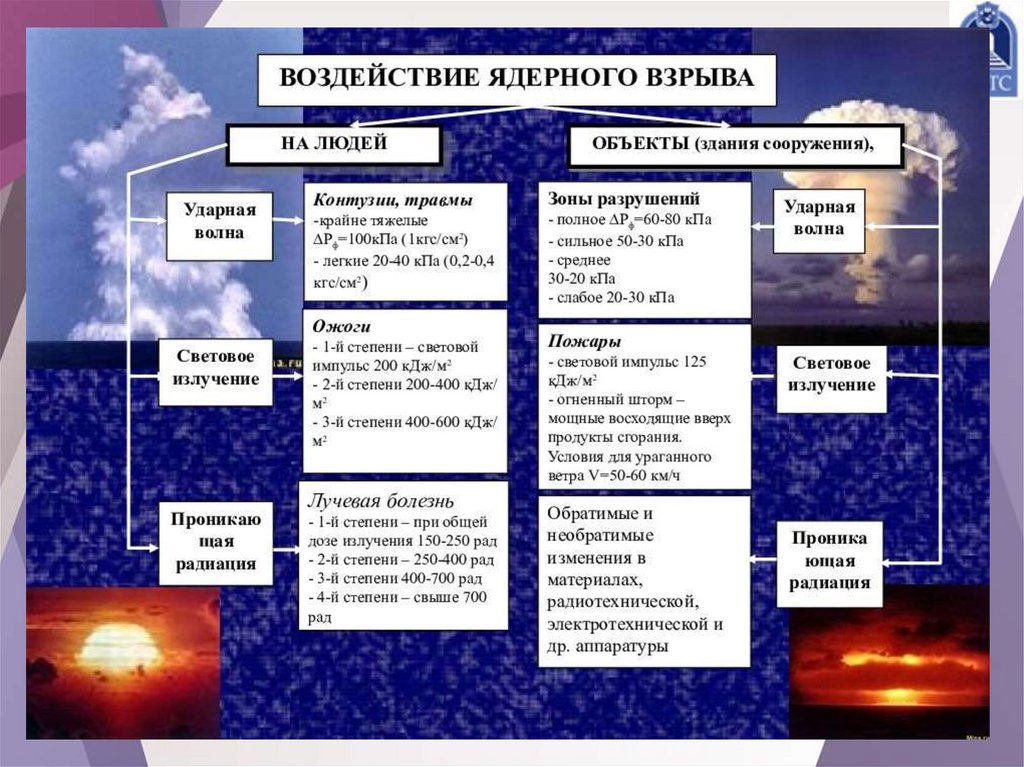

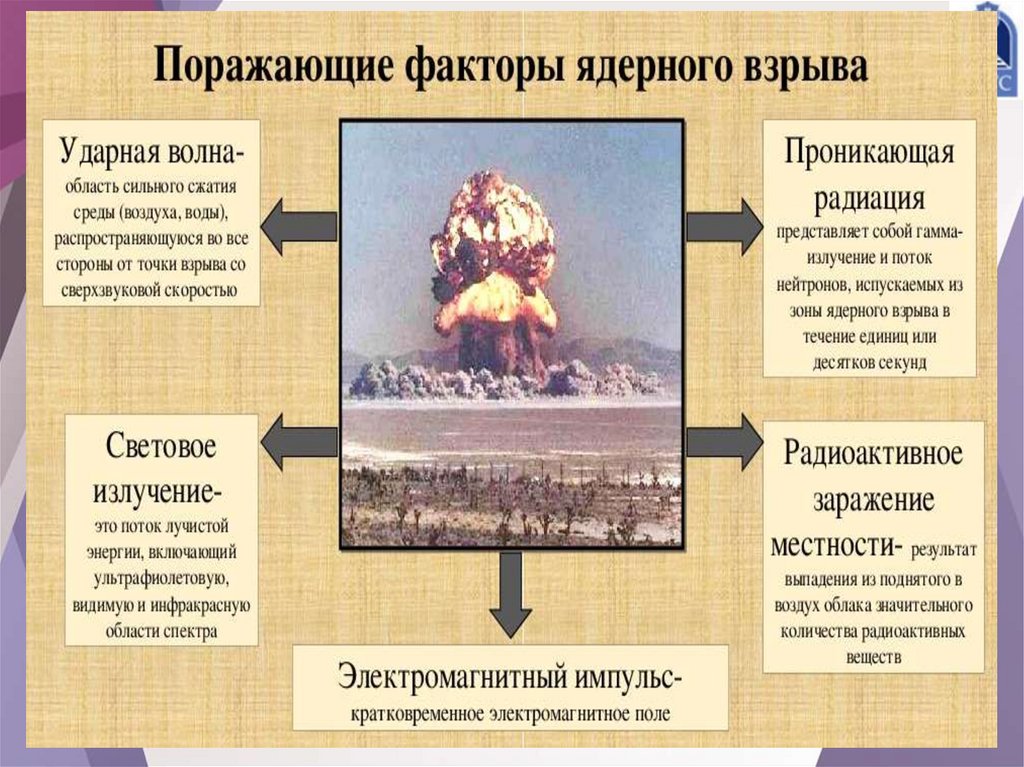

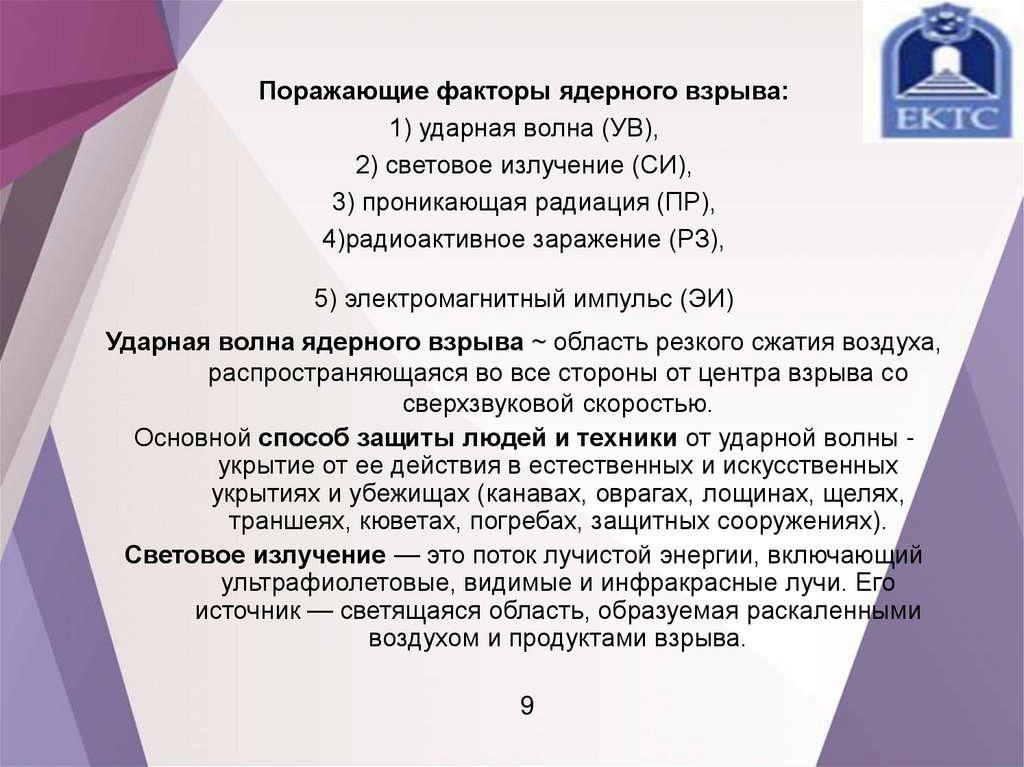

Поражающие факторы ядерного взрыва:
1) ударная волна (УВ),
2) световое излучение (СИ),
3) проникающая радиация (ПР),
4)радиоактивное заражение (РЗ),
5) электромагнитный импульс (ЭИ)
Ударная волна ядерного взрыва ~ область резкого сжатия воздуха,
распространяющаяся во все стороны от центра взрыва со
сверхзвуковой скоростью.
Основной способ защиты людей и техники от ударной волны укрытие от ее действия в естественных и искусственных
укрытиях и убежищах (канавах, оврагах, лощинах, щелях,
траншеях, кюветах, погребах, защитных сооружениях).
Световое излучение — это поток лучистой энергии, включающий
ультрафиолетовые, видимые и инфракрасные лучи. Его
источник — светящаяся область, образуемая раскаленными
воздухом и продуктами взрыва.
9

10.

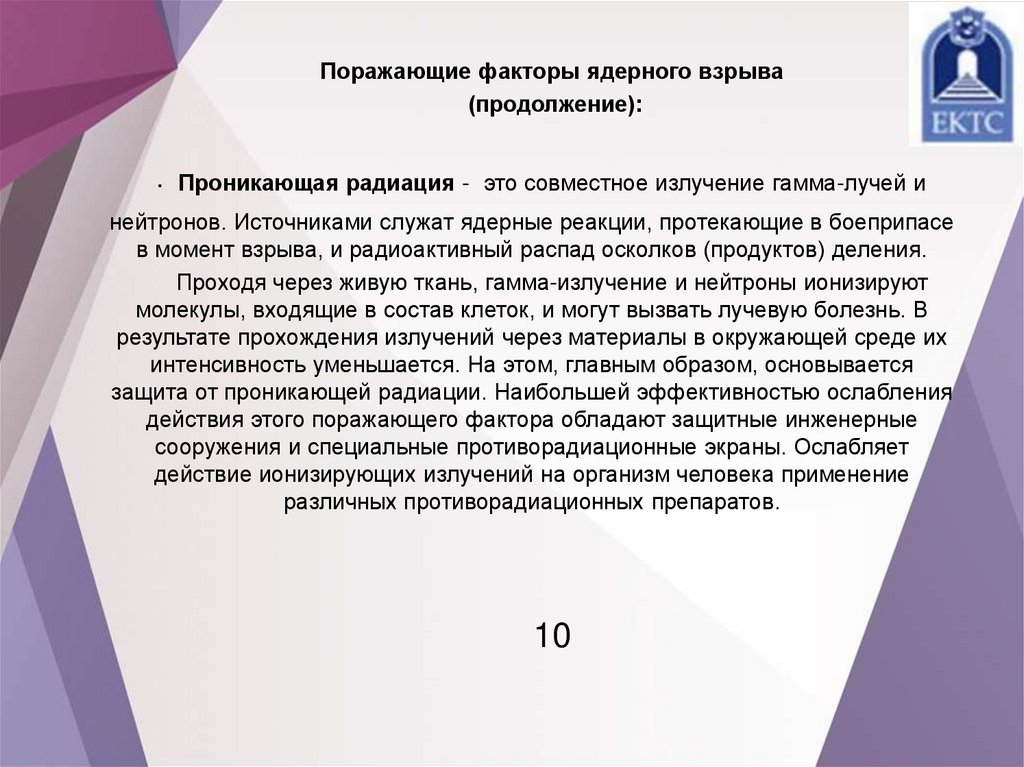

Поражающие факторы ядерного взрыва
(продолжение):
. Проникающая радиация - это совместное излучение гамма-лучей и
нейтронов. Источниками служат ядерные реакции, протекающие в боеприпасе
в момент взрыва, и радиоактивный распад осколков (продуктов) деления.
Проходя через живую ткань, гамма-излучение и нейтроны ионизируют
молекулы, входящие в состав клеток, и могут вызвать лучевую болезнь. В
результате прохождения излучений через материалы в окружающей среде их
интенсивность уменьшается. На этом, главным образом, основывается
защита от проникающей радиации. Наибольшей эффективностью ослабления
действия этого поражающего фактора обладают защитные инженерные
сооружения и специальные противорадиационные экраны. Ослабляет
действие ионизирующих излучений на организм человека применение
различных противорадиационных препаратов.
10

11.

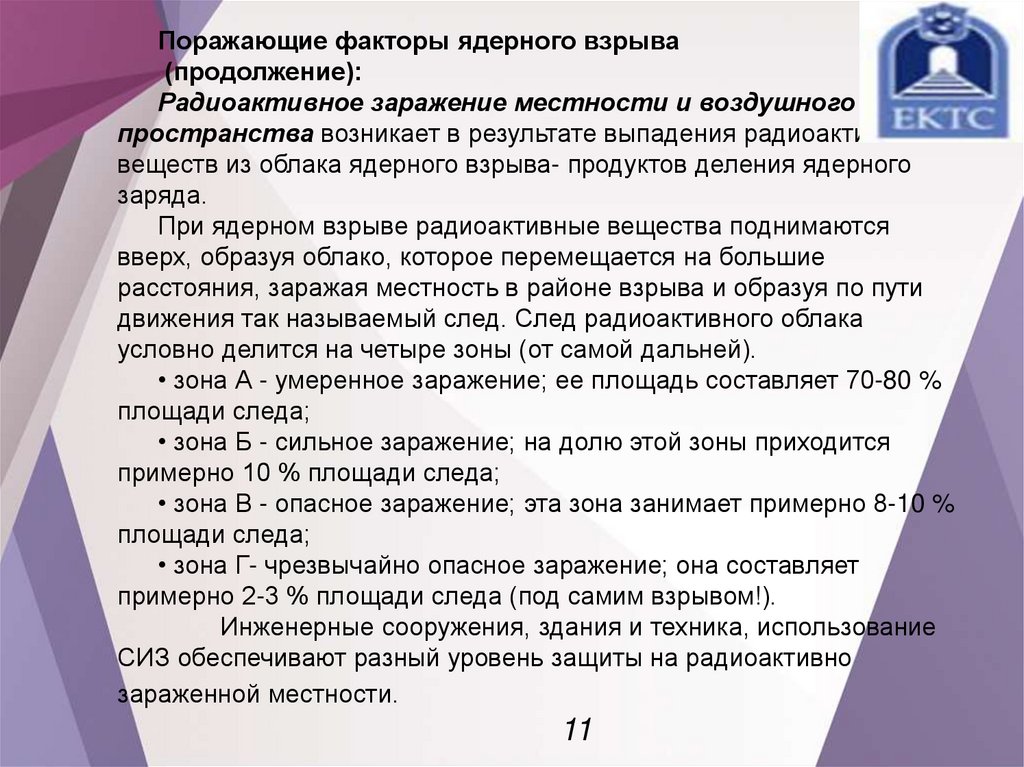

Поражающие факторы ядерного взрыва
(продолжение):
Радиоактивное заражение местности и воздушного
пространства возникает в результате выпадения радиоактивных
веществ из облака ядерного взрыва- продуктов деления ядерного
заряда.
При ядерном взрыве радиоактивные вещества поднимаются
вверх, образуя облако, которое перемещается на большие
расстояния, заражая местность в районе взрыва и образуя по пути
движения так называемый след. След радиоактивного облака
условно делится на четыре зоны (от самой дальней).
• зона А - умеренное заражение; ее площадь составляет 70-80 %
площади следа;
• зона Б - сильное заражение; на долю этой зоны приходится
примерно 10 % площади следа;
• зона В - опасное заражение; эта зона занимает примерно 8-10 %
площади следа;
• зона Г- чрезвычайно опасное заражение; она составляет
примерно 2-3 % площади следа (под самим взрывом!).
Инженерные сооружения, здания и техника, использование
СИЗ обеспечивают разный уровень защиты на радиоактивно
зараженной местности.
11

12.

13.

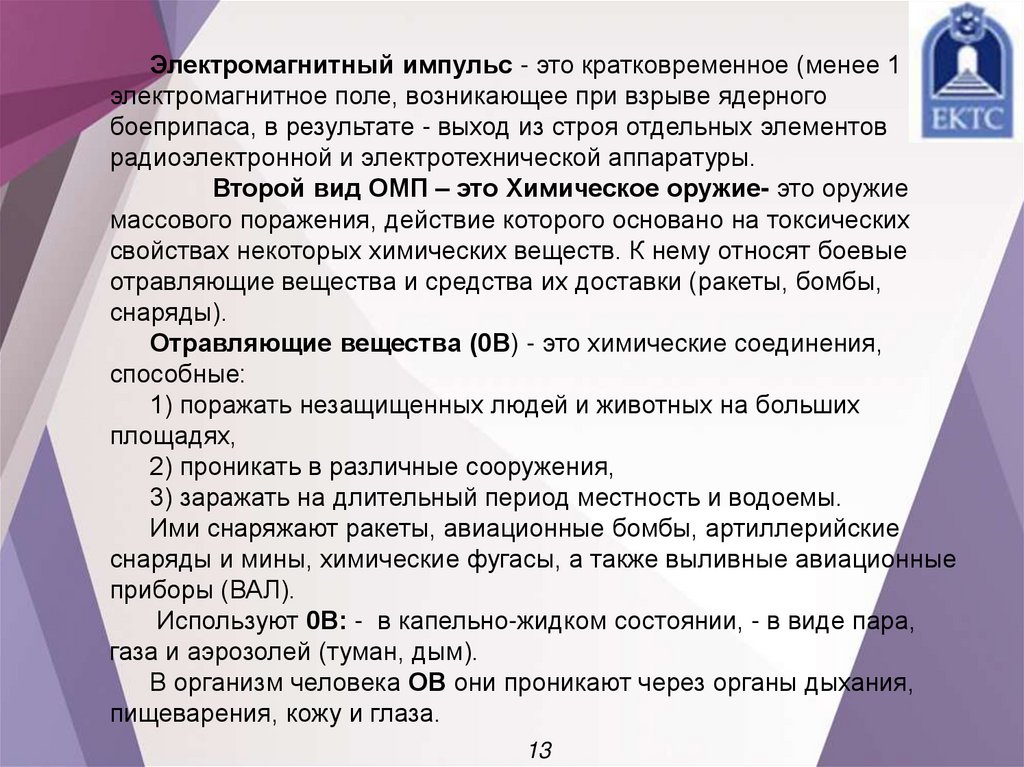

Электромагнитный импульс - это кратковременное (менее 1 с)
электромагнитное поле, возникающее при взрыве ядерного
боеприпаса, в результате - выход из строя отдельных элементов
радиоэлектронной и электротехнической аппаратуры.
Вторая ситуация – при первых толчках

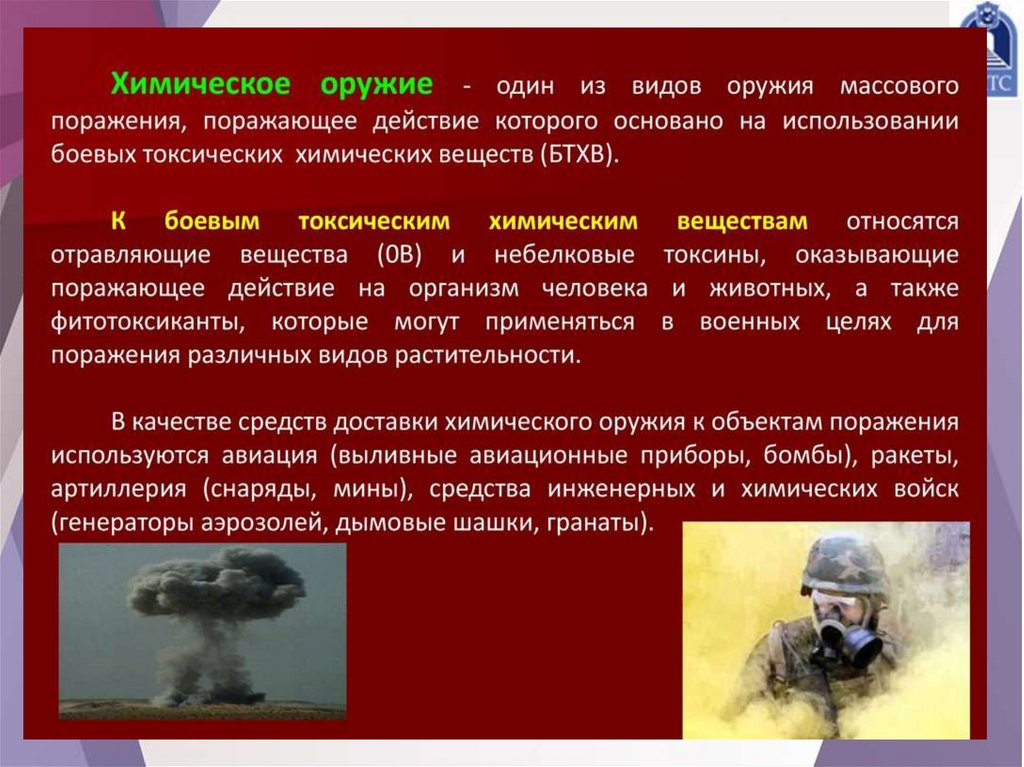

Второй вид ОМП – это Химическое оружие- это оружие
землетрясения
– на улице.
массового
поражения,вы
действие
которого основано на токсических
ДЕЙСТВИЯ:
свойствах
некоторых химических веществ. К нему относят боевые
отравляющие
вещества
средства их
(ракеты, заборов
бомбы,
1) отойти
от и зданий
и доставки
сооружений,
и
снаряды).
столбов (они могут рухнуть на вас) на открытое
Отравляющие вещества (0В) - это химические соединения,
место,
нельзя прятаться в нижних этажах и
способные:
подвальных
помещенияхлюдей
зданий;
1) поражать незащищенных
и животных на больших
площадях,
2) передвигаться, используя удаленное от зданий
2) проникать в различные сооружения,
пространство;
3) заражать на длительный период местность и водоемы.
3)
следить
за
опасными
предметами,
Ими снаряжают ракеты, авиационные бомбы, артиллерийские
находящимися
на фугасы,
земле а также
(порванные
провода,
снаряды
и мины, химические
выливные авиационные
провалившиеся
люки и т.д.;
приборы
(ВАЛ).
Используют
0В: - в капельно-жидком
состоянии,
- в виде пара,
4) зарегистрироваться
в Штабе
спасательных
газа
и аэрозолей
(туман, дым). принять участие в спасении
работ,
по возможности
В организм человека ОВ они проникают через органы дыхания,
людей.
пищеварения, кожу и глаза.
13

14.

15.

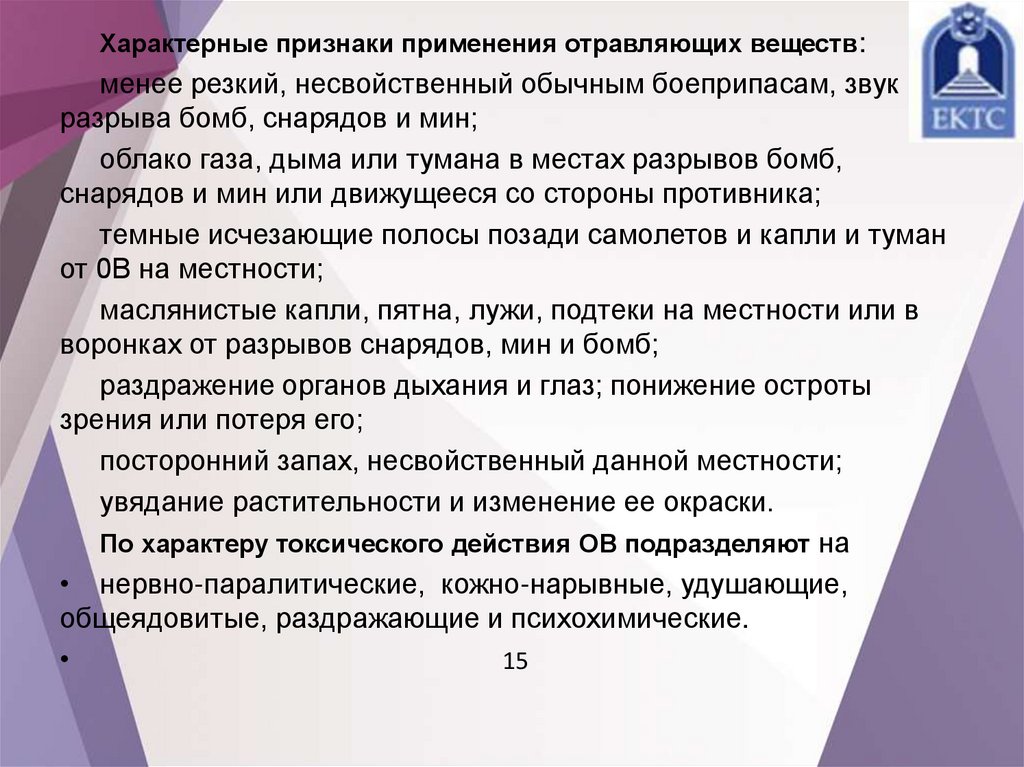

Характерные признаки применения отравляющих веществ:
менее резкий, несвойственный обычным боеприпасам, звук
разрыва бомб, снарядов и мин;
облако газа, дыма или тумана в местах разрывов бомб,
снарядов и мин или движущееся со стороны противника;
темные исчезающие полосы позади самолетов и капли и туман
от 0В на местности;
маслянистые капли, пятна, лужи, подтеки на местности или в
воронках от разрывов снарядов, мин и бомб;
раздражение органов дыхания и глаз; понижение остроты
зрения или потеря его;
посторонний запах, несвойственный данной местности;
увядание растительности и изменение ее окраски.
По характеру токсического действия ОВ подразделяют на
• нервно-паралитические, кожно-нарывные, удушающие,
общеядовитые, раздражающие и психохимические.
15

16.

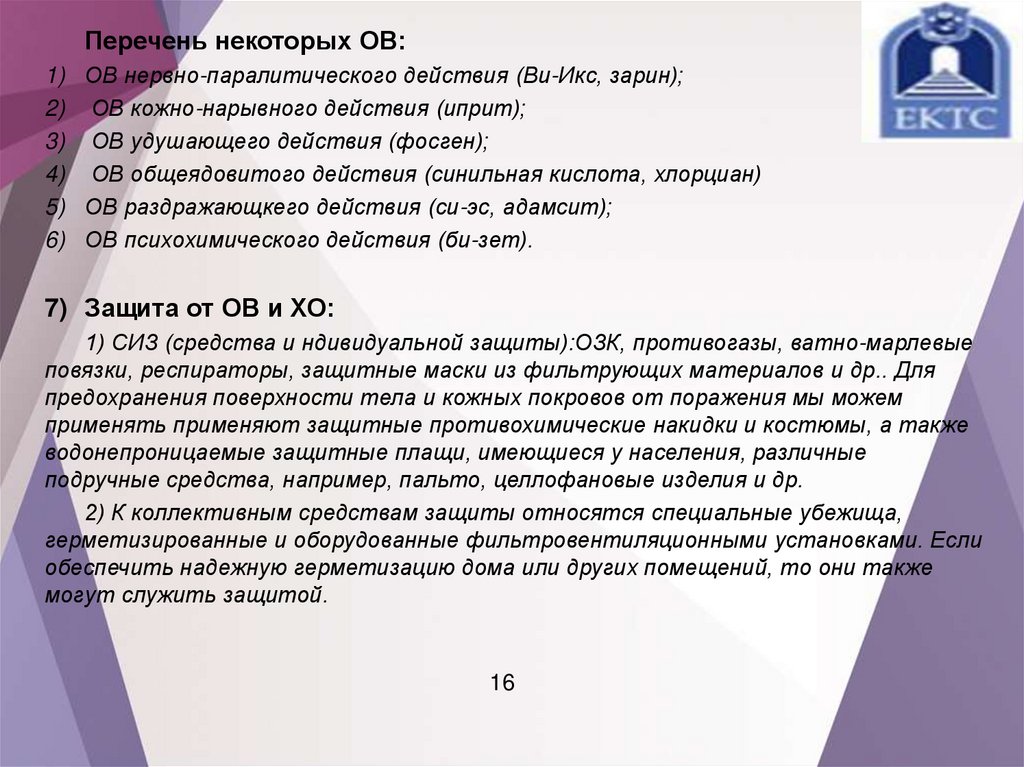

Перечень некоторых ОВ:
1) ОВ нервно-паралитического действия (Ви-Икс, зарин);
2) ОВ кожно-нарывного действия (иприт);
3) ОВ удушающего действия (фосген);
4) ОВ общеядовитого действия (синильная кислота, хлорциан)
5) ОВ раздражающкего действия (си-эс, адамсит);
6) ОВ психохимического действия (би-зет).
7) Защита от ОВ и ХО:

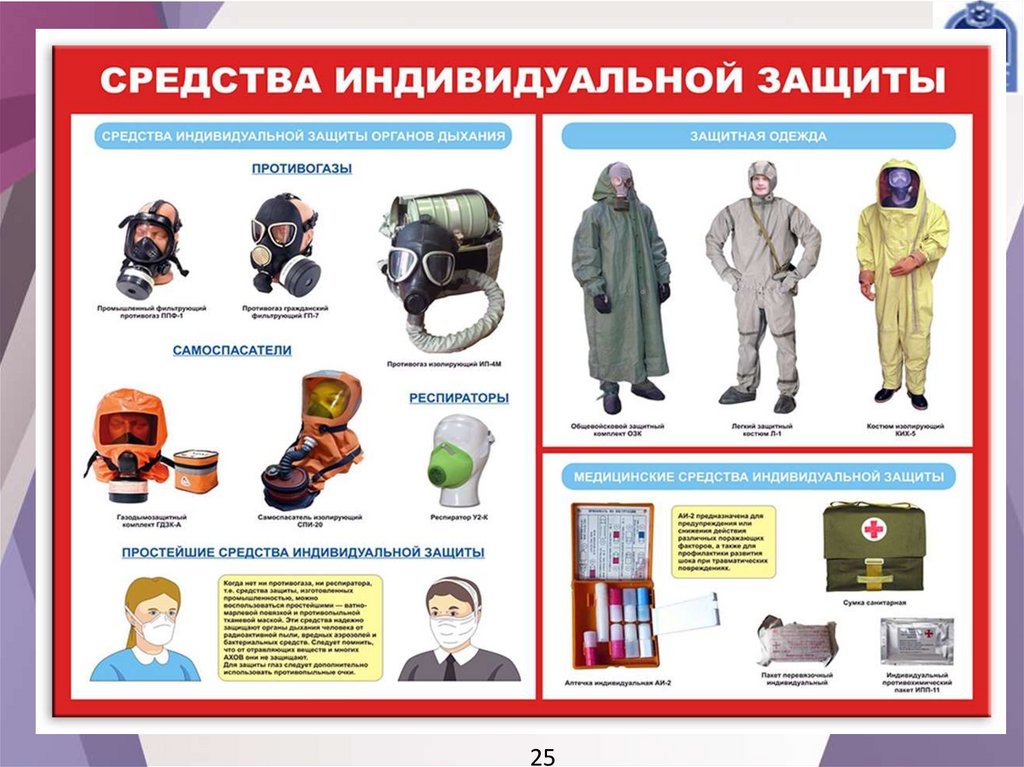

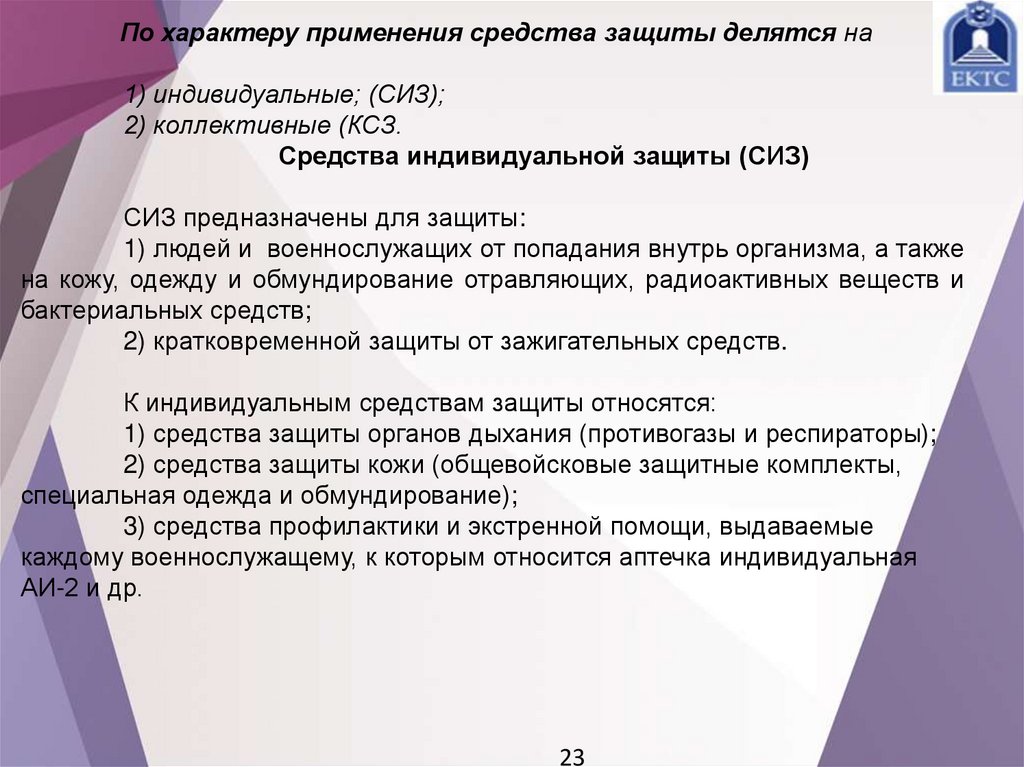

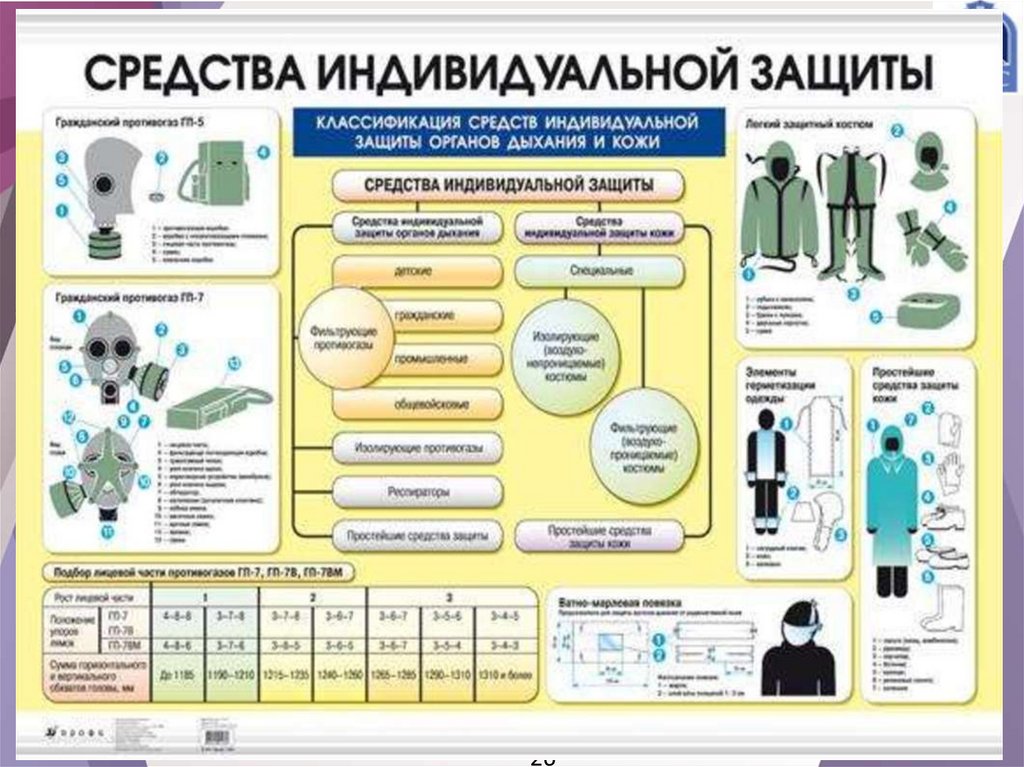

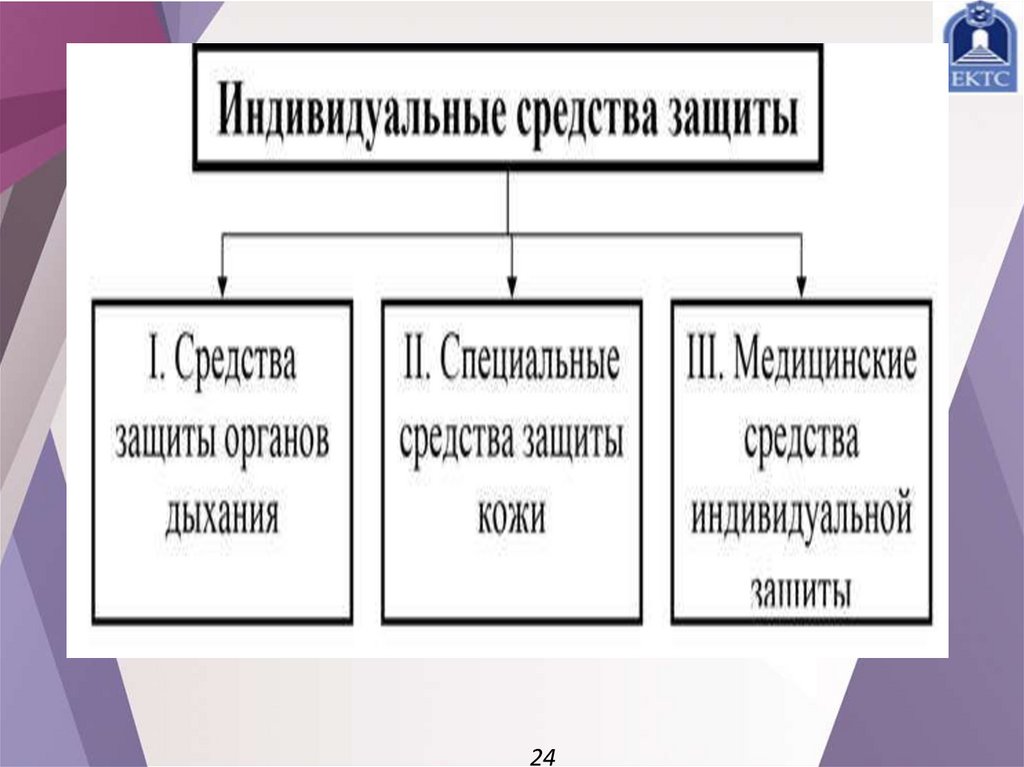

1) СИЗ (средства и ндивидуальной защиты):ОЗК, противогазы, ватно-марлевые
повязки, респираторы, защитные маски из фильтрующих материалов и др.. Для
предохранения поверхности тела и кожных покровов от поражения мы можем
применять применяют защитные противохимические накидки и костюмы, а также
водонепроницаемые защитные плащи, имеющиеся у населения, различные
подручные средства, например, пальто, целлофановые изделия и др.

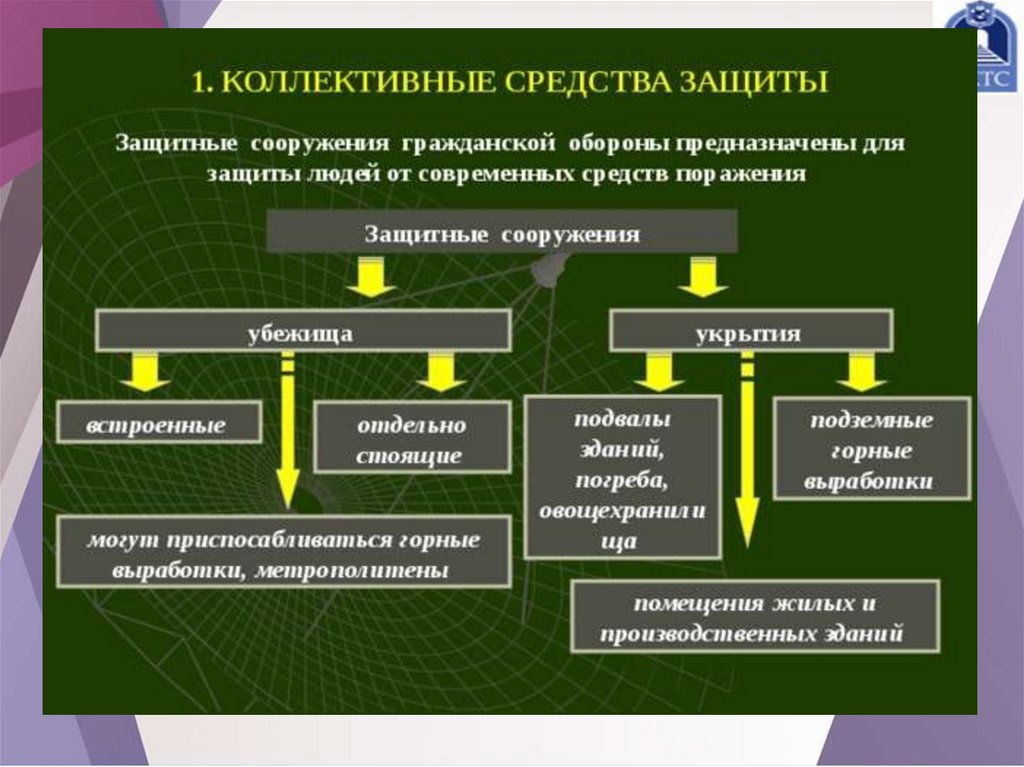

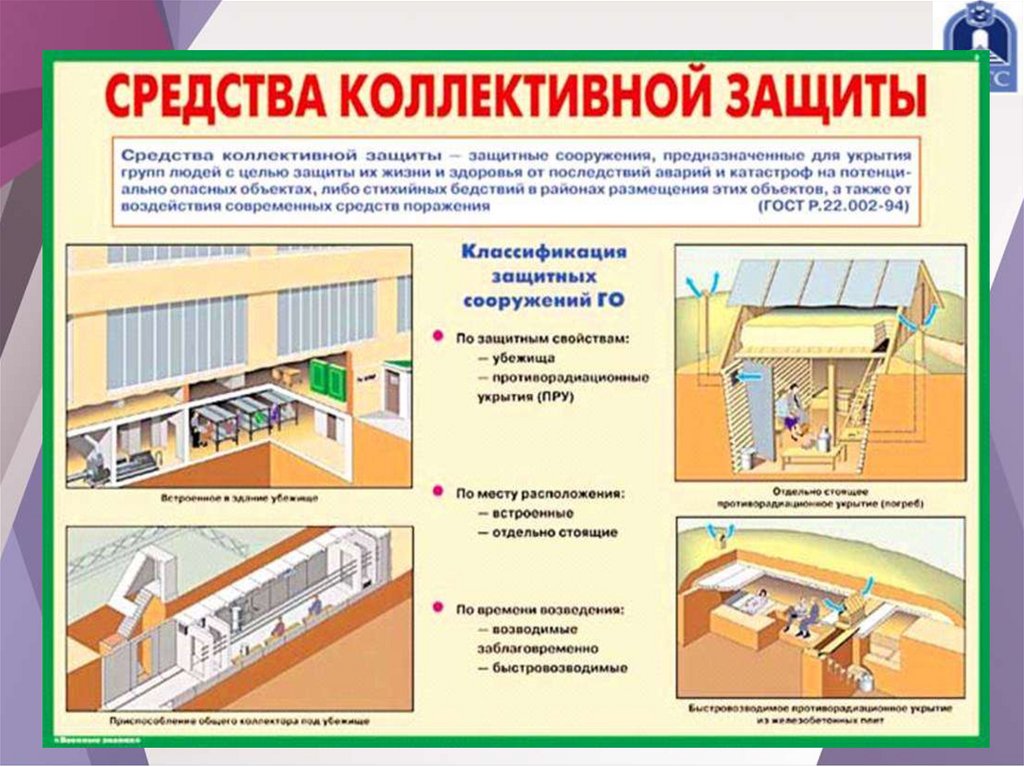

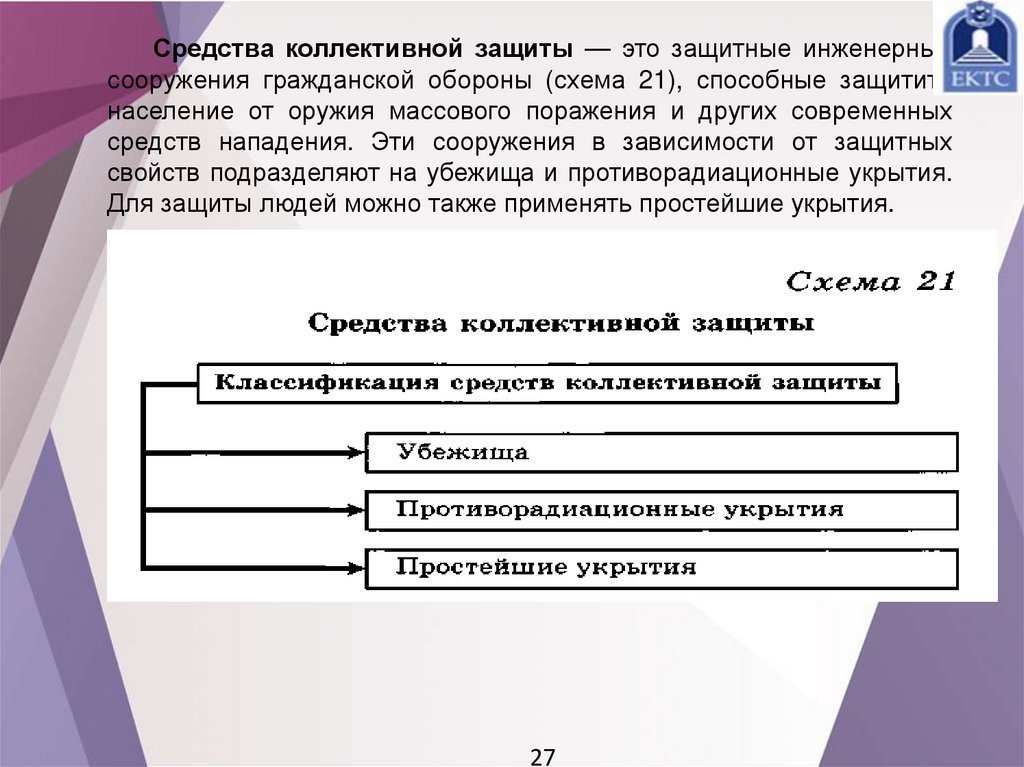

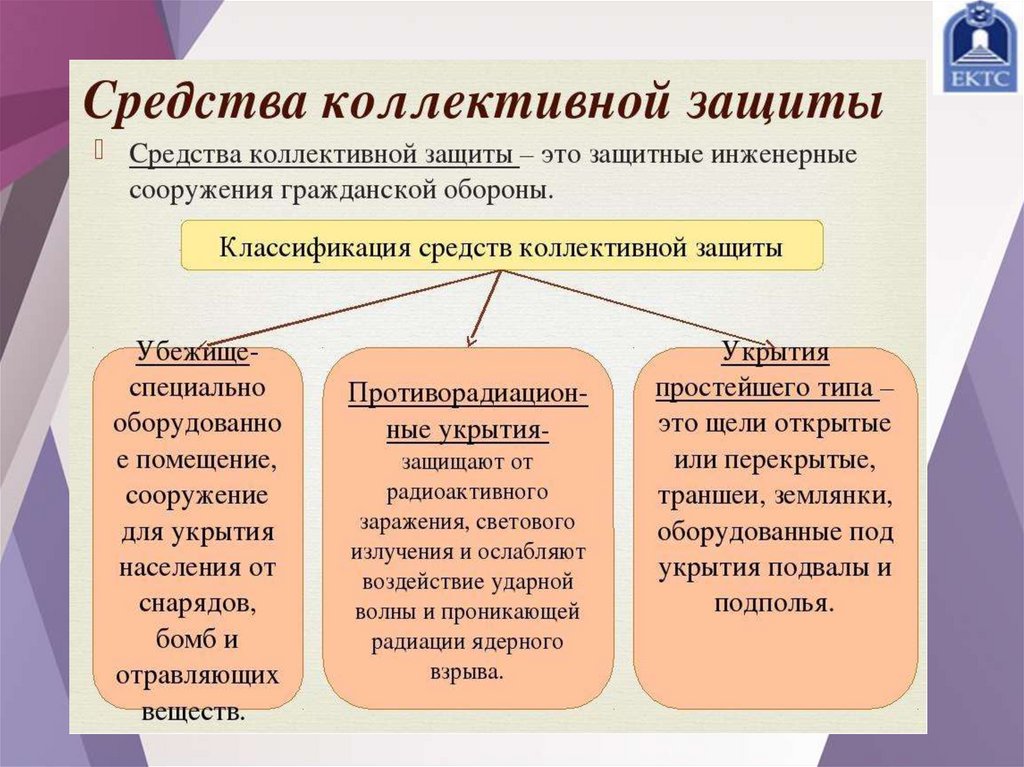

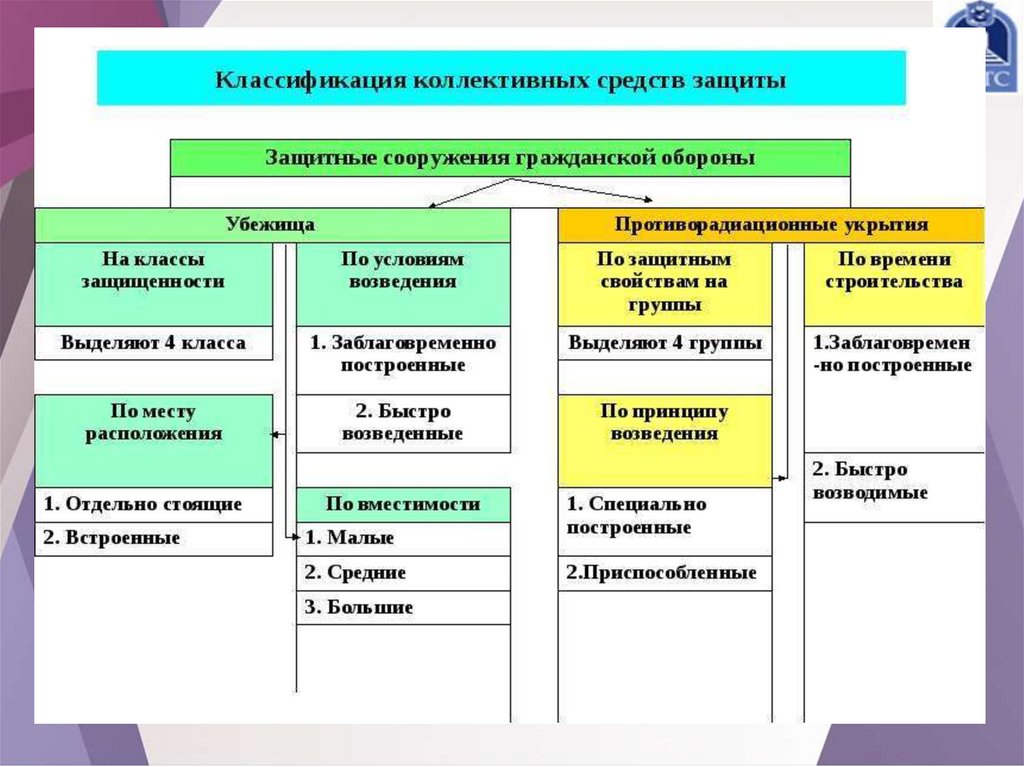

2) К коллективным средствам защиты относятся специальные убежища,
герметизированные и оборудованные фильтровентиляционными установками. Если
обеспечить надежную герметизацию дома или других помещений, то они также
могут служить защитой.
16

17.

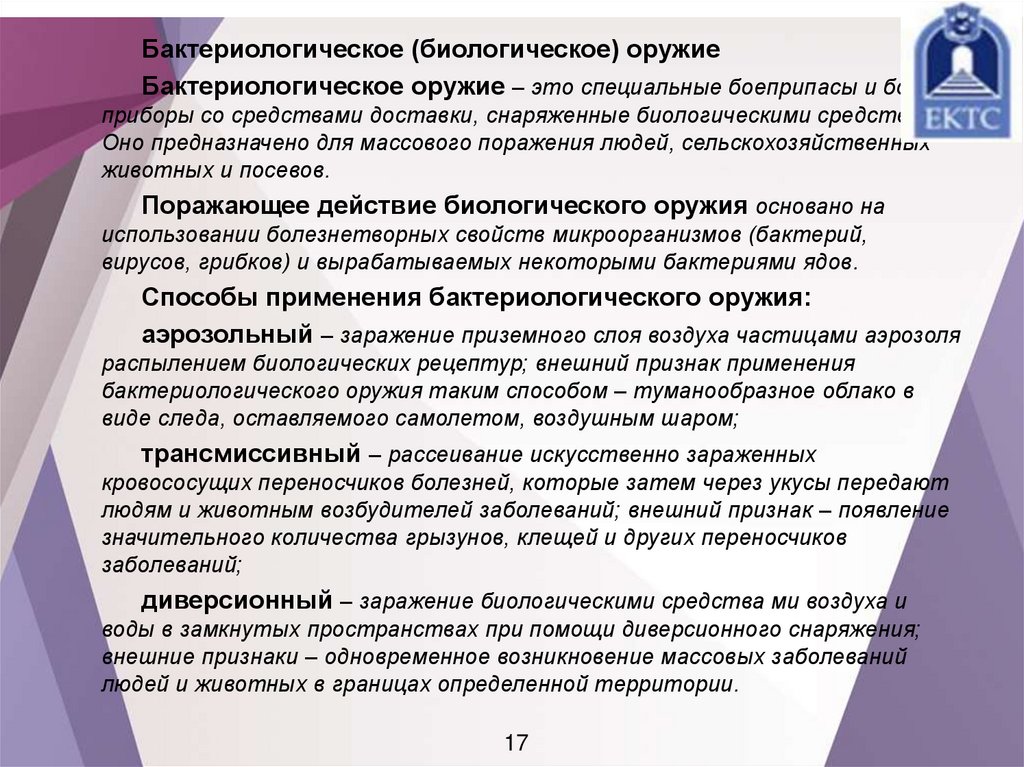

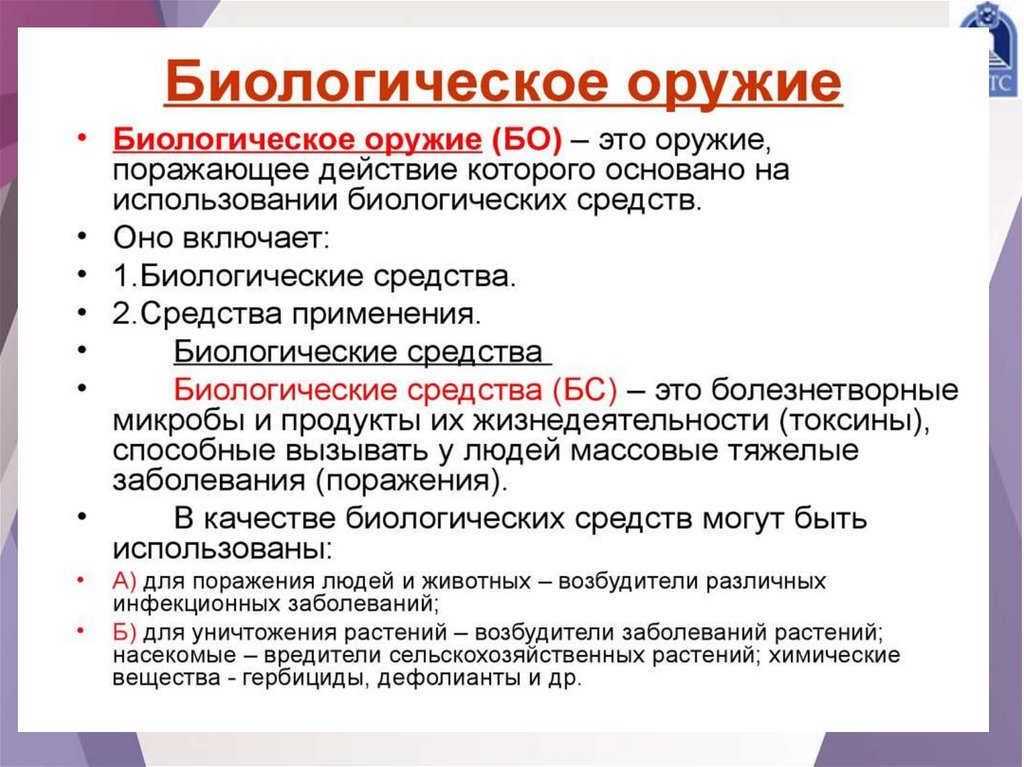

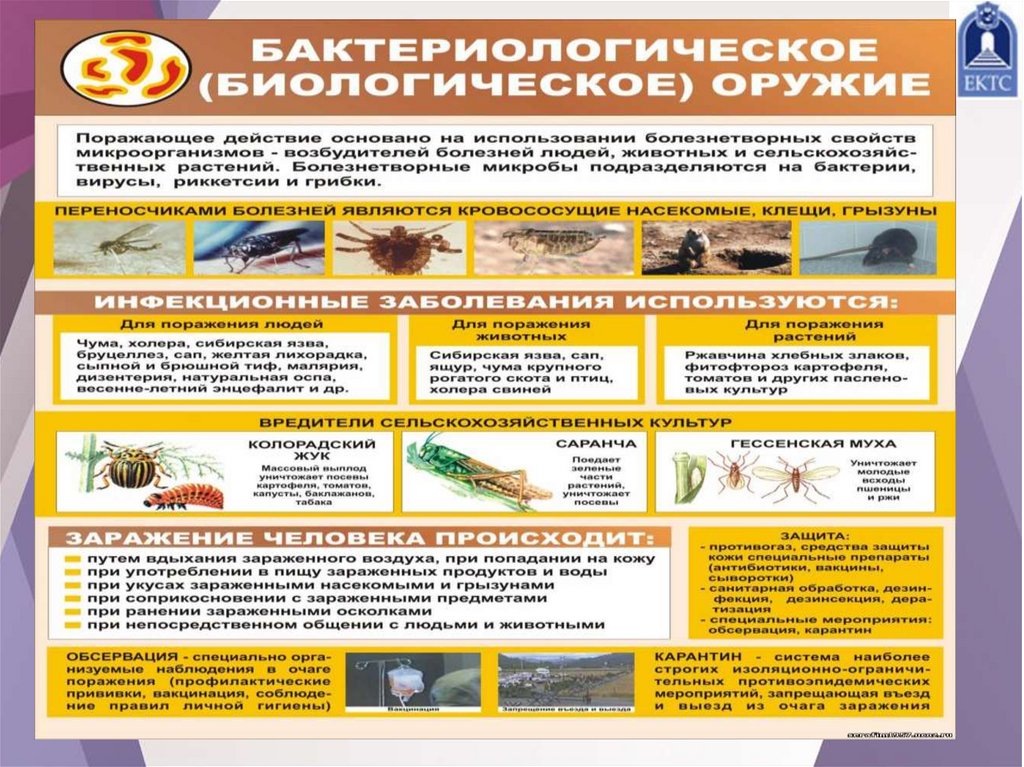

Бактериологическое (биологическое) оружие
Бактериологическое оружие – это специальные боеприпасы и боевые
приборы со средствами доставки, снаряженные биологическими средствами.
Оно предназначено для массового поражения людей, сельскохозяйственных
животных и посевов.
Поражающее действие биологического оружия основано на
использовании болезнетворных свойств микроорганизмов (бактерий,
вирусов, грибков) и вырабатываемых некоторыми бактериями ядов.
Способы применения бактериологического оружия:
аэрозольный – заражение приземного слоя воздуха частицами аэрозоля
распылением биологических рецептур; внешний признак применения
бактериологического оружия таким способом – туманообразное облако в
виде следа, оставляемого самолетом, воздушным шаром;
трансмиссивный – рассеивание искусственно зараженных
кровососущих переносчиков болезней, которые затем через укусы передают
людям и животным возбудителей заболеваний; внешний признак – появление
значительного количества грызунов, клещей и других переносчиков
заболеваний;
диверсионный – заражение биологическими средства ми воздуха и
воды в замкнутых пространствах при помощи диверсионного снаряжения;
внешние признаки – одновременное возникновение массовых заболеваний
людей и животных в границах определенной территории.
17

18.

19.

20.

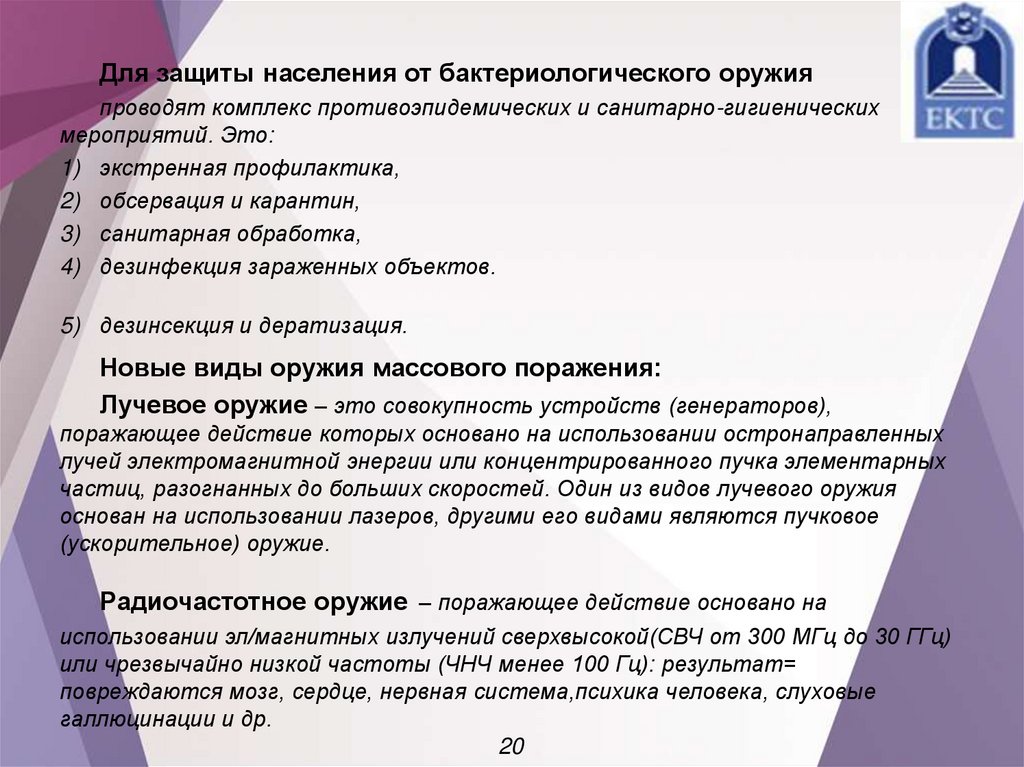

Для защиты населения от бактериологического оружия
проводят комплекс противоэпидемических и санитарно-гигиенических
мероприятий. Это:
1) экстренная профилактика,
2) обсервация и карантин,
3) санитарная обработка,
4) дезинфекция зараженных объектов.
5) дезинсекция и дератизация.
Новые виды оружия массового поражения:
Лучевое оружие – это совокупность устройств (генераторов),
поражающее действие которых основано на использовании остронаправленных
лучей электромагнитной энергии или концентрированного пучка элементарных
частиц, разогнанных до больших скоростей. Один из видов лучевого оружия
основан на использовании лазеров, другими его видами являются пучковое
(ускорительное) оружие.
Радиочастотное оружие – поражающее действие основано на
использовании эл/магнитных излучений сверхвысокой(СВЧ от 300 МГц до 30 ГГц)
или чрезвычайно низкой частоты (ЧНЧ менее 100 Гц): результат=
повреждаются мозг, сердце, нервная система,психика человека, слуховые
галлюцинации и др.
20

21.

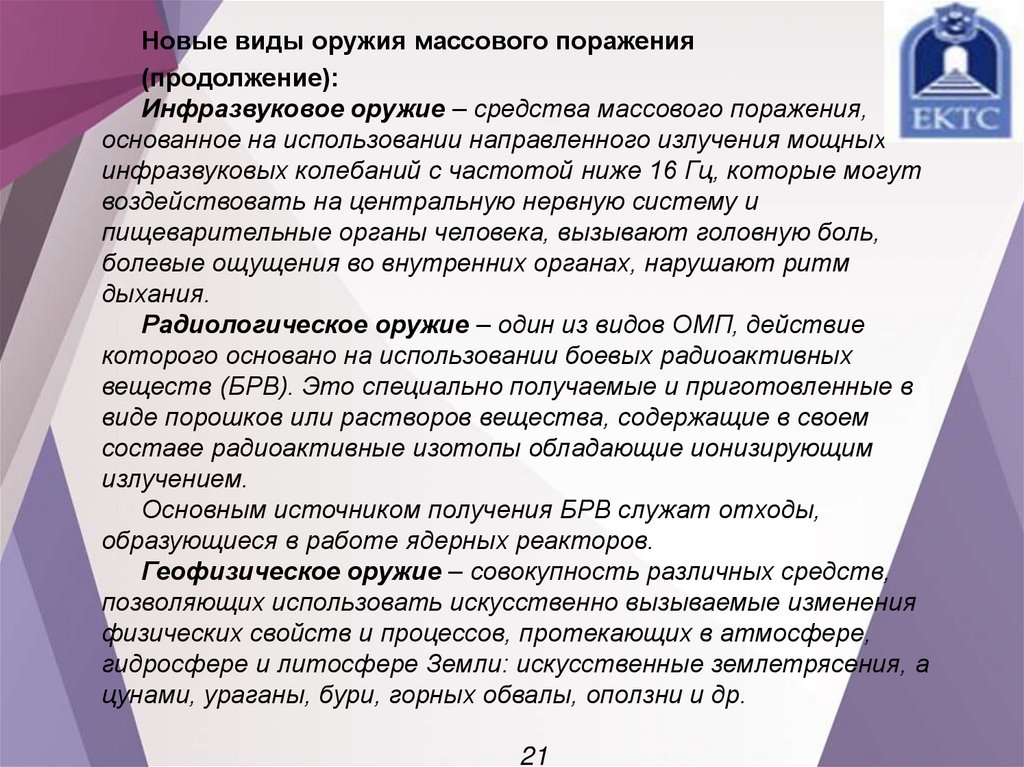

Новые виды оружия массового поражения
(продолжение):
Инфразвуковое оружие – средства массового поражения,
основанное на использовании направленного излучения мощных
инфразвуковых колебаний с частотой ниже 16 Гц, которые могут
воздействовать на центральную нервную систему и
пищеварительные органы человека, вызывают головную боль,
болевые ощущения во внутренних органах, нарушают ритм
дыхания.
Радиологическое оружие – один из видов ОМП, действие
которого основано на использовании боевых радиоактивных
веществ (БРВ). Это специально получаемые и приготовленные в
виде порошков или растворов вещества, содержащие в своем
составе радиоактивные изотопы обладающие ионизирующим
излучением.
Основным источником получения БРВ служат отходы,
образующиеся в работе ядерных реакторов.
Геофизическое оружие – совокупность различных средств,
позволяющих использовать искусственно вызываемые изменения
физических свойств и процессов, протекающих в атмосфере,
гидросфере и литосфере Земли: искусственные землетрясения, а
цунами, ураганы, бури, горных обвалы, оползни и др.
21

22.

Переходим ко второму вопросу занятия
Основные виды средств индивидуальной и коллективной защиты.
Мероприятия по защите населения: оповещение, информирование,
эвакуация населения в условиях чрезвычайных ситуаций.
Роль средств защиты.
Без использования средств защиты практически невозможно:
1) обеспечить боевые действия частей и подразделений на
зараженной местности;
2) проведение мероприятий по ликвидации последствий
применения противником оружия массового поражения;
3) проведение мероприятий по ликвидации последствий
техногенных ЧС (разлив отравляющих веществ, химических веществ,
биологических ЧС; взрывов и пожаров);
4) проведение мероприятий по защите населения и обеспечению
устойчивости экономики в условиях чрезвычайных ситуаций военного
времени.
По характеру применения средства защиты делятся на
1) индивидуальные,
2) коллективные.
22

23.

По характеру применения средства защиты делятся на
1) индивидуальные; (СИЗ);
2) коллективные (КСЗ.
Средства индивидуальной защиты (СИЗ)
СИЗ предназначены для защиты:
1) людей и военнослужащих от попадания внутрь организма, а также
на кожу, одежду и обмундирование отравляющих, радиоактивных веществ и
бактериальных средств;
2) кратковременной защиты от зажигательных средств.
К индивидуальным средствам защиты относятся:
1) средства защиты органов дыхания (противогазы и респираторы);
2) средства защиты кожи (общевойсковые защитные комплекты,
специальная одежда и обмундирование);
3) средства профилактики и экстренной помощи, выдаваемые
каждому военнослужащему, к которым относится аптечка индивидуальная
АИ-2 и др.
23

24.

24

25.

25

26.

26

27.

Средства коллективной защиты — это защитные инженерные
сооружения гражданской обороны (схема 21), способные защитить
население от оружия массового поражения и других современных
средств нападения. Эти сооружения в зависимости от защитных
свойств подразделяют на убежища и противорадиационные укрытия.
Для защиты людей можно также применять простейшие укрытия.
27

28.

29.

30.

31.

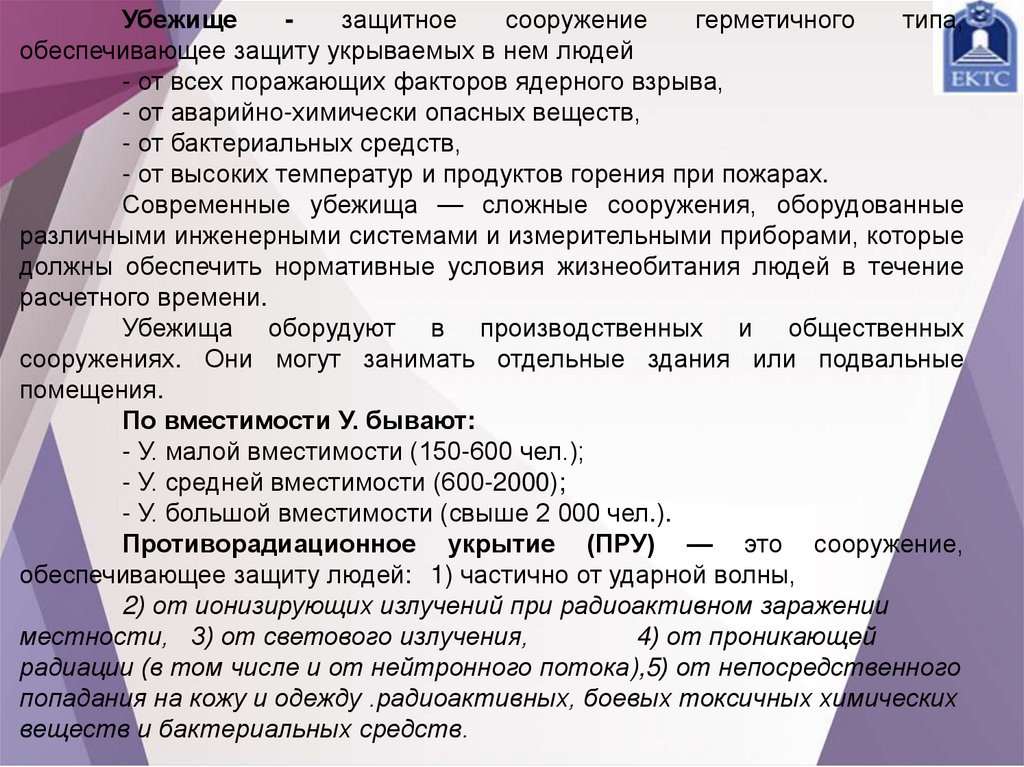

Убежище
защитное
сооружение
герметичного
типа,
обеспечивающее защиту укрываемых в нем людей
- от всех поражающих факторов ядерного взрыва,
- от аварийно-химически опасных веществ,
- от бактериальных средств,
- от высоких температур и продуктов горения при пожарах.
Современные убежища — сложные сооружения, оборудованные
различными инженерными системами и измерительными приборами, которые
должны обеспечить нормативные условия жизнеобитания людей в течение
расчетного времени.
Убежища оборудуют в производственных и общественных
сооружениях. Они могут занимать отдельные здания или подвальные
помещения.
По вместимости У. бывают:
- У. малой вместимости (150-600 чел.);
- У. средней вместимости (600-2000);
- У. большой вместимости (свыше 2 000 чел.).
Противорадиационное укрытие (ПРУ) — это сооружение,
обеспечивающее защиту людей: 1) частично от ударной волны,
2) от ионизирующих излучений при радиоактивном заражении
местности, 3) от светового излучения,
4) от проникающей
радиации (в том числе и от нейтронного потока),5) от непосредственного
попадания на кожу и одежду .радиоактивных, боевых токсичных химических
веществ и бактериальных средств.

32.

33.

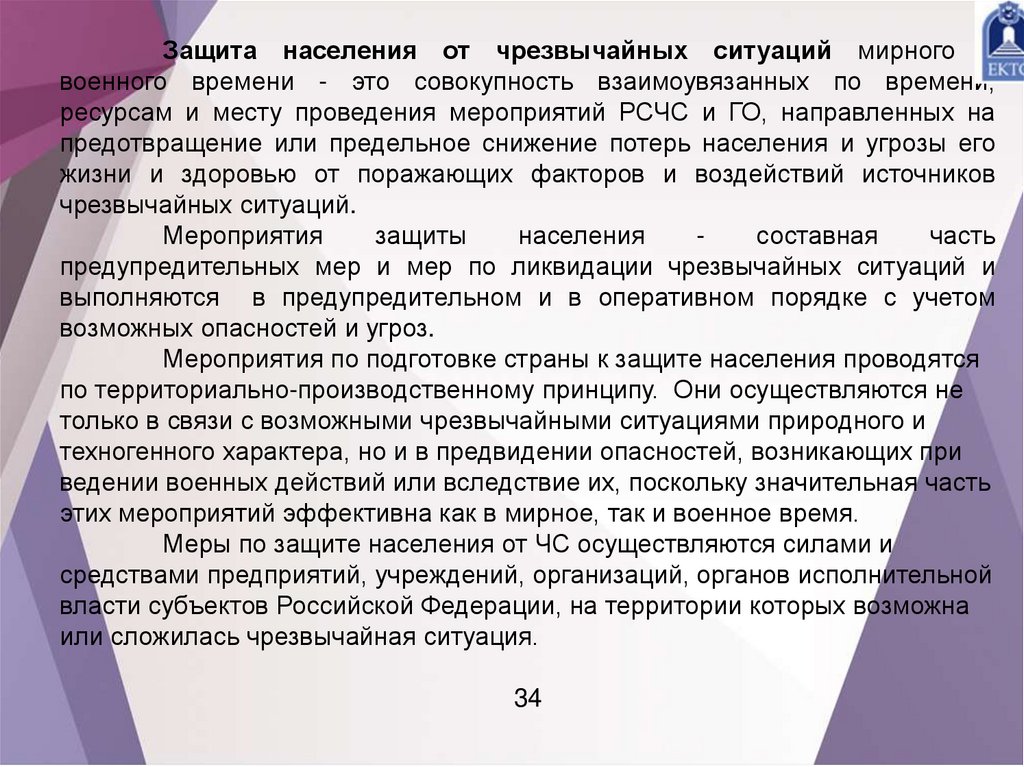

Защита населения от чрезвычайных ситуаций мирного и
военного времени - это совокупность взаимоувязанных по времени,
ресурсам и месту проведения мероприятий РСЧС и ГО, направленных на
предотвращение или предельное снижение потерь населения и угрозы его
жизни и здоровью от поражающих факторов и воздействий источников
чрезвычайных ситуаций.
Мероприятия
защиты
населения
составная
часть
предупредительных мер и мер по ликвидации чрезвычайных ситуаций и
выполняются в предупредительном и в оперативном порядке с учетом
возможных опасностей и угроз.
Мероприятия по подготовке страны к защите населения проводятся
по территориально-производственному принципу. Они осуществляются не
только в связи с возможными чрезвычайными ситуациями природного и
техногенного характера, но и в предвидении опасностей, возникающих при
ведении военных действий или вследствие их, поскольку значительная часть
этих мероприятий эффективна как в мирное, так и военное время.
Меры по защите населения от ЧС осуществляются силами и
средствами предприятий, учреждений, организаций, органов исполнительной
власти субъектов Российской Федерации, на территории которых возможна
или сложилась чрезвычайная ситуация.
34

34.

35.

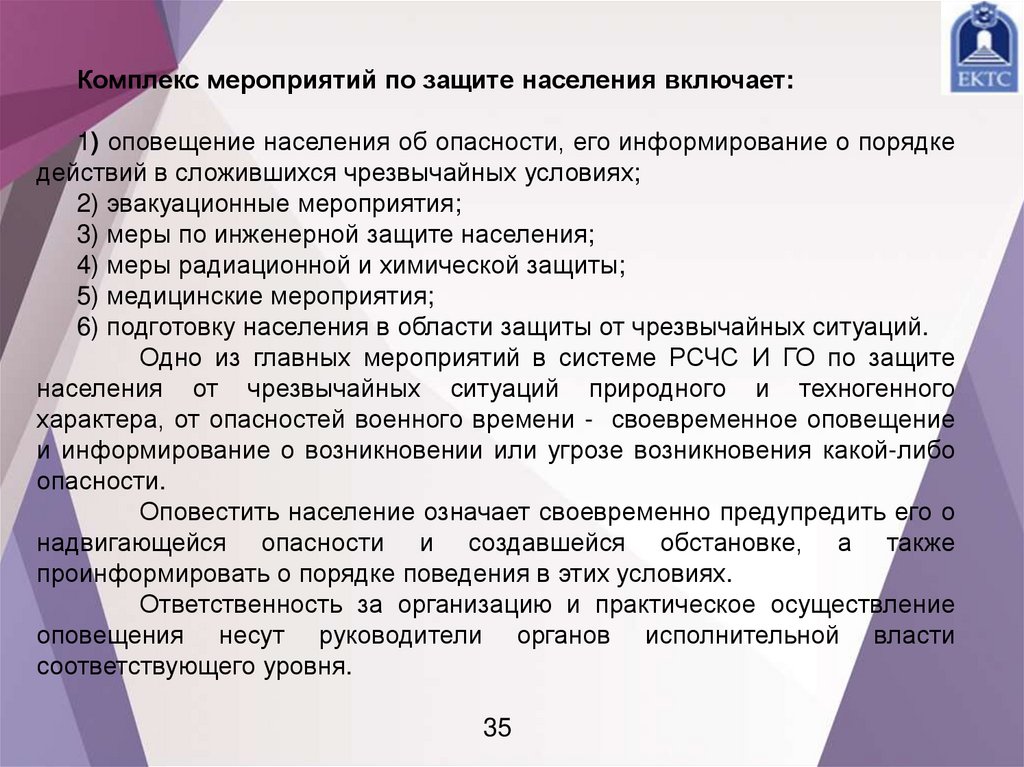

Комплекс мероприятий по защите населения включает:
1) оповещение населения об опасности, его информирование о порядке
действий в сложившихся чрезвычайных условиях;
2) эвакуационные мероприятия;
3) меры по инженерной защите населения;
4) меры радиационной и химической защиты;
5) медицинские мероприятия;
6) подготовку населения в области защиты от чрезвычайных ситуаций.
Одно из главных мероприятий в системе РСЧС И ГО по защите
населения от чрезвычайных ситуаций природного и техногенного
характера, от опасностей военного времени - своевременное оповещение
и информирование о возникновении или угрозе возникновения какой-либо
опасности.
Оповестить население означает своевременно предупредить его о
надвигающейся опасности и создавшейся обстановке, а также
проинформировать о порядке поведения в этих условиях.
Ответственность за организацию и практическое осуществление
оповещения несут руководители органов исполнительной власти
соответствующего уровня.
35

36.

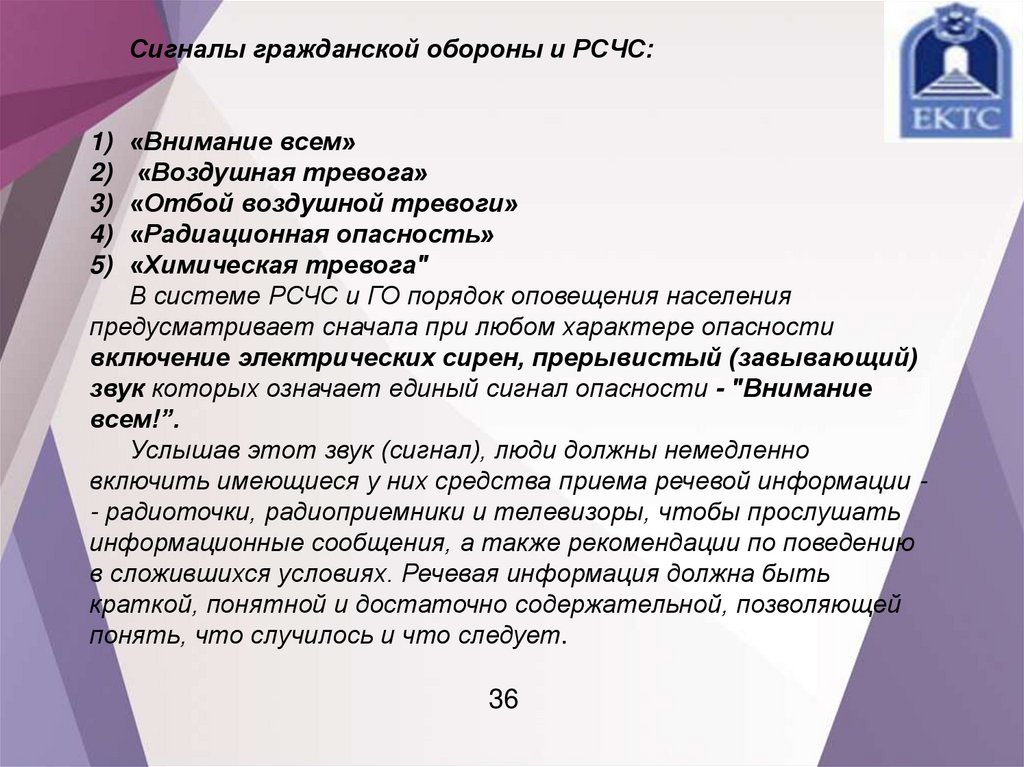

Сигналы гражданской обороны и РСЧС:
1) «Внимание всем»
2) «Воздушная тревога»
3) «Отбой воздушной тревоги»
4) «Радиационная опасность»
5) «Химическая тревога"
В системе РСЧС и ГО порядок оповещения населения
предусматривает сначала при любом характере опасности
включение электрических сирен, прерывистый (завывающий)
звук которых означает единый сигнал опасности - "Внимание
всем!”.
Услышав этот звук (сигнал), люди должны немедленно
включить имеющиеся у них средства приема речевой информации - радиоточки, радиоприемники и телевизоры, чтобы прослушать
информационные сообщения, а также рекомендации по поведению
в сложившихся условиях. Речевая информация должна быть
краткой, понятной и достаточно содержательной, позволяющей
понять, что случилось и что следует.
36

37.

Для решения задач оповещения на всех уровнях РСЧС , ГО
создаются специальные системы централизованного
оповещения (СЦО).
Системы оповещения имеют несколько уровней:
- федеральный,
- региональный,
- территориальный,
- местный и
- объектовый.
Основными уровнями, связанными непосредственно с
оповещением населения, являются территориальный, местный и
объектовый.
Система оповещения любого уровня представляет собой
организационно-техническое объединение оперативно-дежурных
служб органов управления ГОЧС данного уровня, специальной
аппаратуры и средств оповещения, а также каналов (линий) связи,
обеспечивающих передачу команд управления и речевой
информации в чрезвычайных ситуациях.
.
37

38.

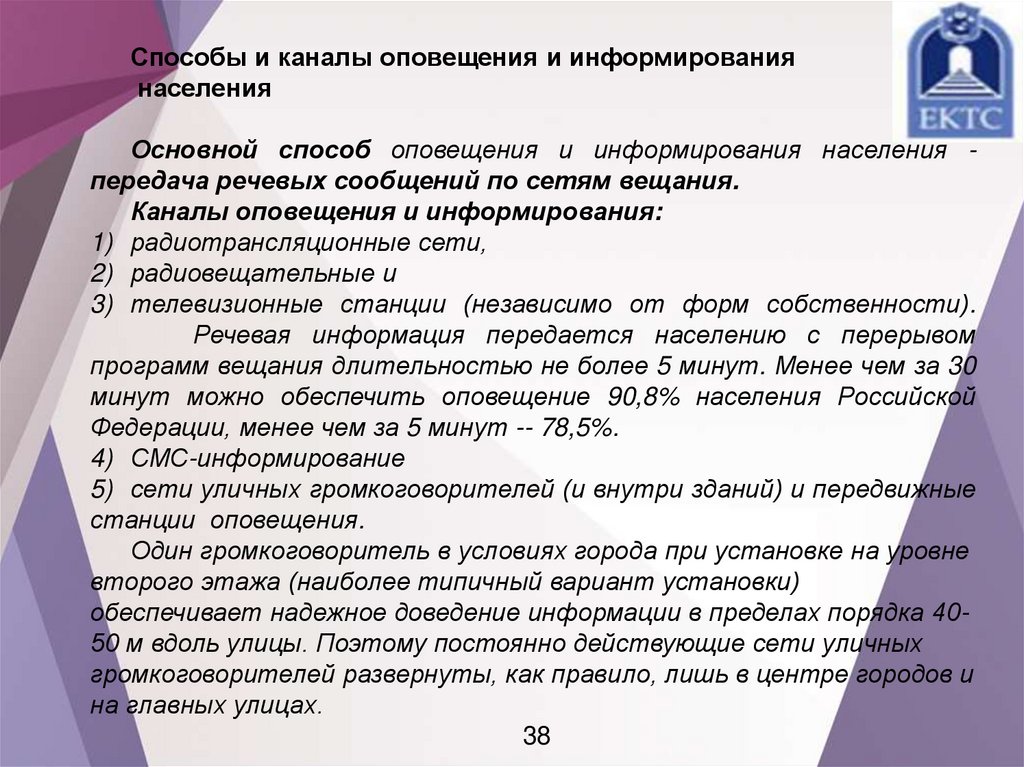

Способы и каналы оповещения и информирования
населения
Основной способ оповещения и информирования населения передача речевых сообщений по сетям вещания.
Каналы оповещения и информирования:
1) радиотрансляционные сети,
2) радиовещательные и
3) телевизионные станции (независимо от форм собственности).
Речевая информация передается населению с перерывом
программ вещания длительностью не более 5 минут. Менее чем за 30
минут можно обеспечить оповещение 90,8% населения Российской
Федерации, менее чем за 5 минут -- 78,5%.
4) СМС-информирование
5) сети уличных громкоговорителей (и внутри зданий) и передвижные
станции оповещения.
Один громкоговоритель в условиях города при установке на уровне
второго этажа (наиболее типичный вариант установки)
обеспечивает надежное доведение информации в пределах порядка 4050 м вдоль улицы. Поэтому постоянно действующие сети уличных
громкоговорителей развернуты, как правило, лишь в центре городов и
на главных улицах.
38

39.

После оповещения населения организуется его эвакуация.
Эвакуация и рассредоточение городского населения –
один из надежнейших способов его защиты, так как во много раз
снижает плотность населения городов, значительно уменьшает потери. .
Эвакуация - комплекс мероприятий по организованному выводу и
(или) вывозу населения и персонала из зон ЧС и жизнеобеспечение
эвакуированных в районе размещения.
Рассредоточение - организованный вывоз (вывод) рабочих и
служащих объектов экономики из городов и их размещение в загородной
зоне.
Для проведения эвакуации и рассредоточения используются
различные виды транспорта,(рис. 38).

40.

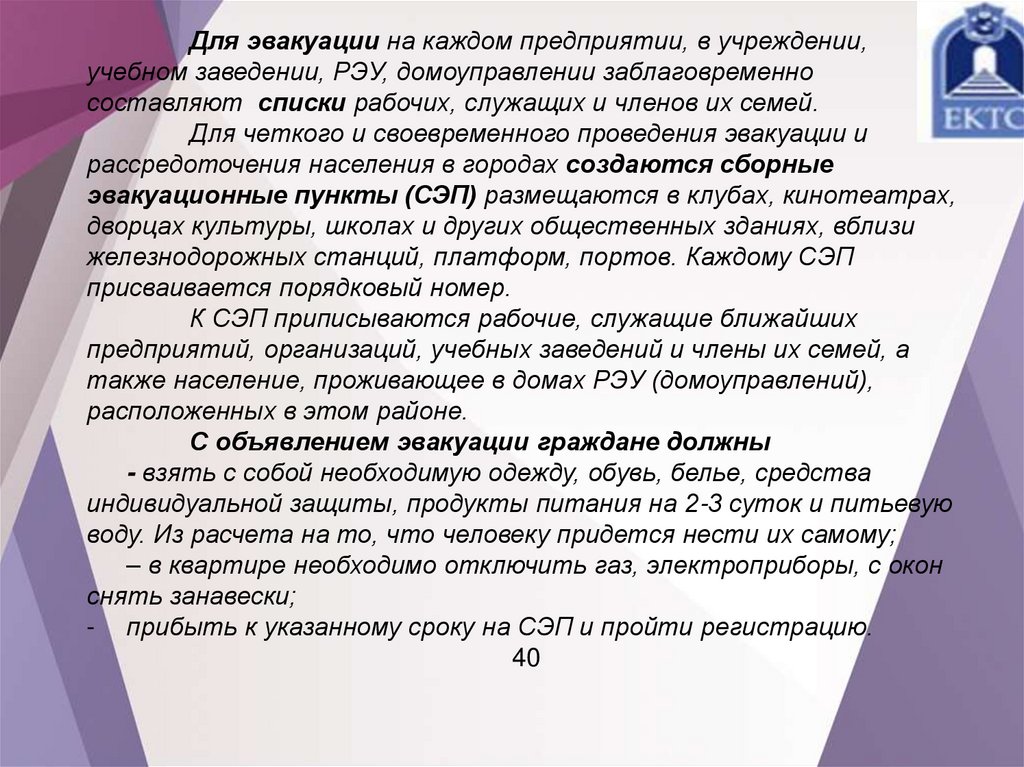

Для эвакуации на каждом предприятии, в учреждении,
учебном заведении, РЭУ, домоуправлении заблаговременно
составляют списки рабочих, служащих и членов их семей.
Для четкого и своевременного проведения эвакуации и
рассредоточения населения в городах создаются сборные
эвакуационные пункты (СЭП) размещаются в клубах, кинотеатрах,
дворцах культуры, школах и других общественных зданиях, вблизи
железнодорожных станций, платформ, портов. Каждому СЭП
присваивается порядковый номер.
К СЭП приписываются рабочие, служащие ближайших
предприятий, организаций, учебных заведений и члены их семей, а
также население, проживающее в домах РЭУ (домоуправлений),
расположенных в этом районе.
С объявлением эвакуации граждане должны
- взять с собой необходимую одежду, обувь, белье, средства
индивидуальной защиты, продукты питания на 2-3 суток и питьевую
воду. Из расчета на то, что человеку придется нести их самому;
– в квартире необходимо отключить газ, электроприборы, с окон
снять занавески;
- прибыть к указанному сроку на СЭП и пройти регистрацию.
40

41.

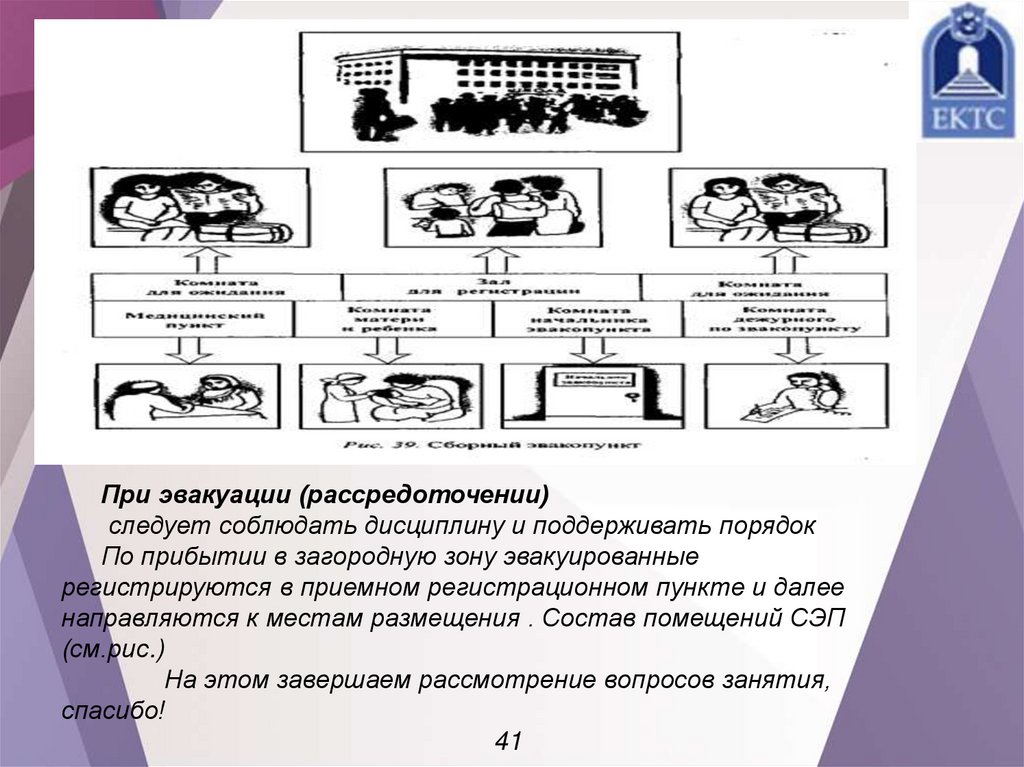

При эвакуации (рассредоточении)
следует соблюдать дисциплину и поддерживать порядок
По прибытии в загородную зону эвакуированные
регистрируются в приемном регистрационном пункте и далее
направляются к местам размещения . Состав помещений СЭП
(см.рис.)
На этом завершаем рассмотрение вопросов занятия,
спасибо!
41
