Разработка конструкции и исследование работы редукционного клапана с гидравлическим управлением

1. Министерство науки и высшего образования Российской Федерации Федеральное государственное автономное образовательное учреждение

высшего образования
«Южно-Уральский государственный университет
(национальный исследовательский университет)»
Политехнический институт
Кафедра «Гидравлика и гидропневмосистемы»
Выпуская квалификационная работа на тему:
«Разработка конструкции и исследование работы редукционного клапана с гидравлическим управлением»
Руководитель работы, доц., к.т.н.
Битюцких С.Ю.
Автор, студент группы П-457
Гурьянов А.С.
Челябинск, 2025
1

2.

Введение

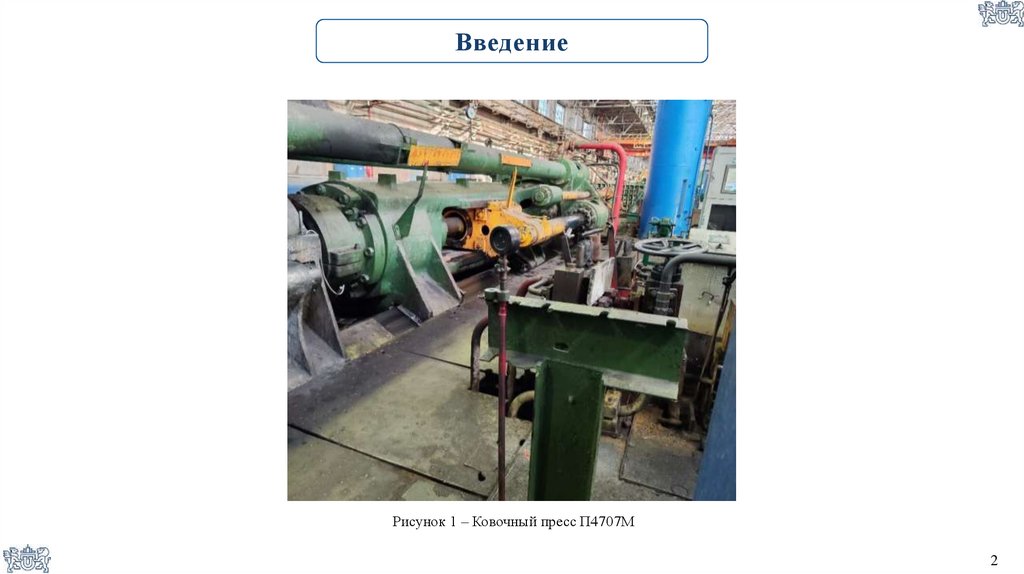

Рисунок 1 – Ковочный пресс П4707М
2

3.

Цель
Разработать конструкцию и исследовать работу редукционного клапана с гидравлическим управлением в
гидросистеме ковочного пресса «П4707М»
Задачи
Провести поиск существующих решений и патентов, отвечающих заданным условиям работы
Описать гидросистему ковочного пресса «П4707М»
Провести основные расчеты конструктивных параметров редукционного клапана
Подобрать гидроцилиндр для управления редукционного клапана
Провести исследование работы редукционного клапана при работе в гидравлической системе пресса
«П4707М»
3

4.

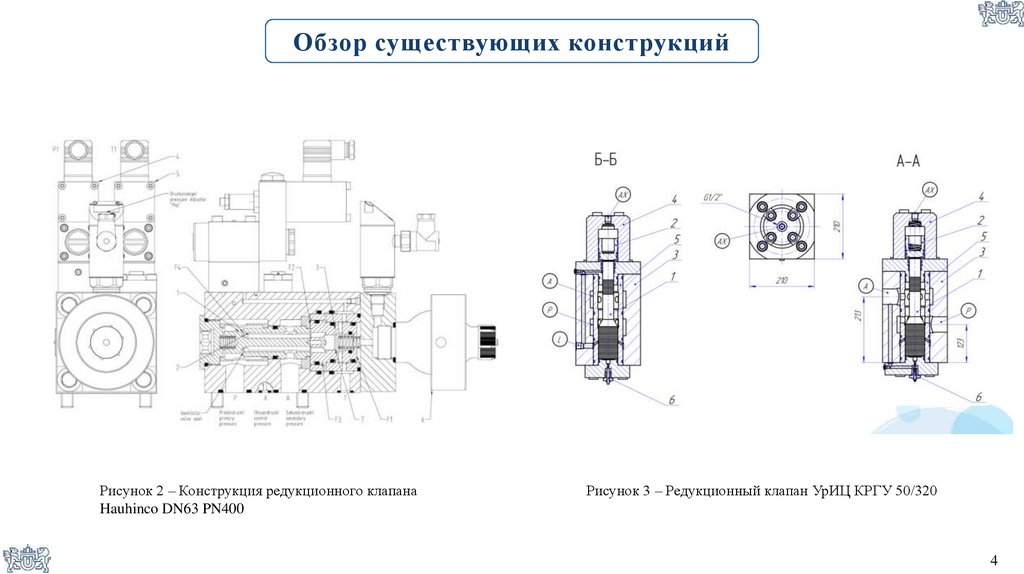

Обзор существующих конструкций
Рисунок 2 – Конструкция редукционного клапана
Hauhinco DN63 PN400
Рисунок 3 – Редукционный клапан УрИЦ КРГУ 50/320
4

5.

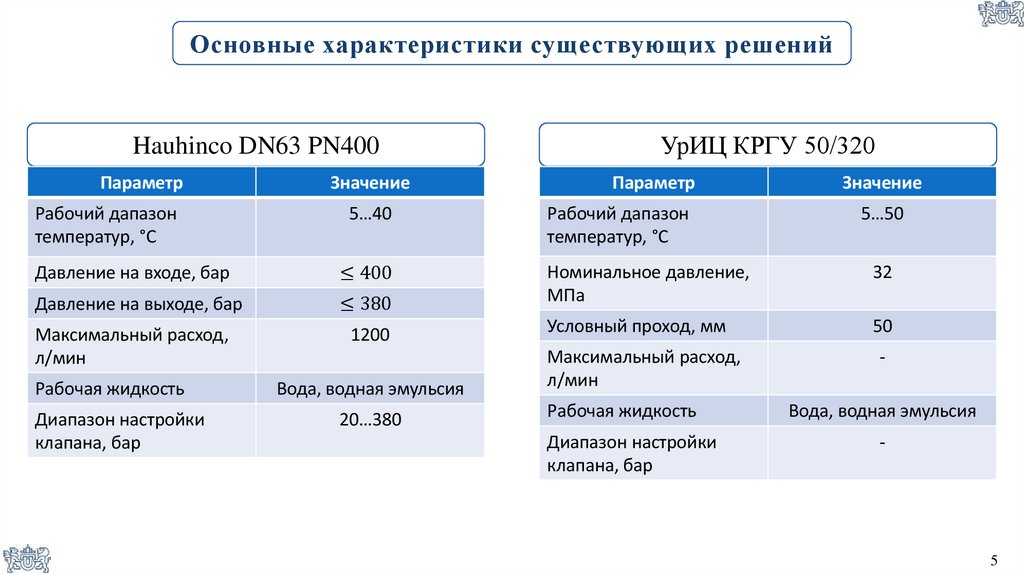

Основные характеристики существующих решений
Hauhinco DN63 PN400
Параметр
Значение
УрИЦ КРГУ 50/320
Параметр
Значение
Рабочий дапазон
температур, °C
5…40
Рабочий дапазон
температур, °C
5…50
Давление на входе, бар
≤ 400
32
Давление на выходе, бар
≤ 380
Номинальное давление,
МПа
Максимальный расход,
л/мин
1200
Условный проход, мм
50
-
Рабочая жидкость
Вода, водная эмульсия
Максимальный расход,
л/мин
Диапазон настройки
клапана, бар
20…380
Рабочая жидкость
Вода, водная эмульсия
Диапазон настройки
клапана, бар
-
5

6.

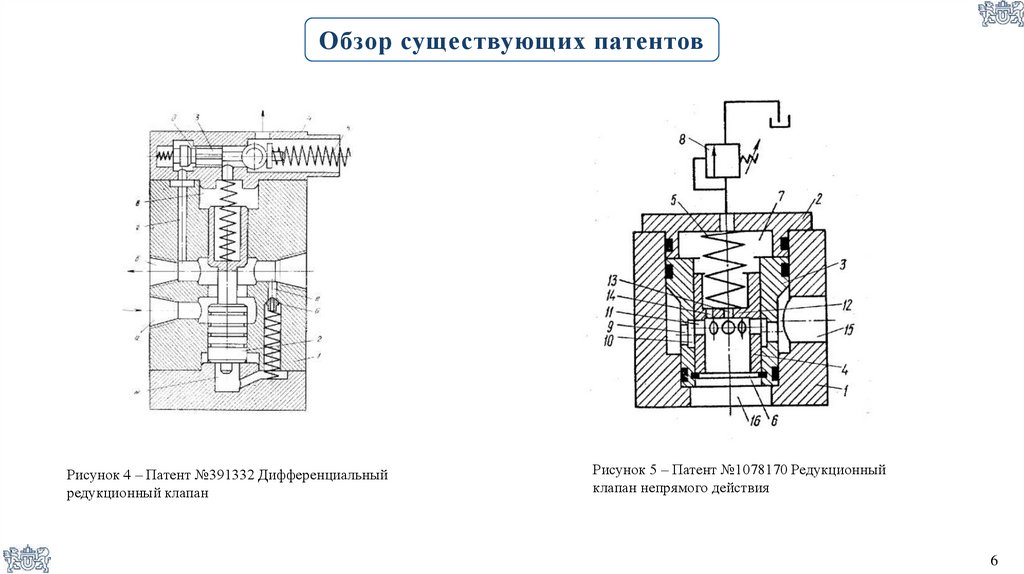

Обзор существующих патентов
Рисунок 4 – Патент №391332 Дифференциальный
редукционный клапан
Рисунок 5 – Патент №1078170 Редукционный
клапан непрямого действия
6

7.

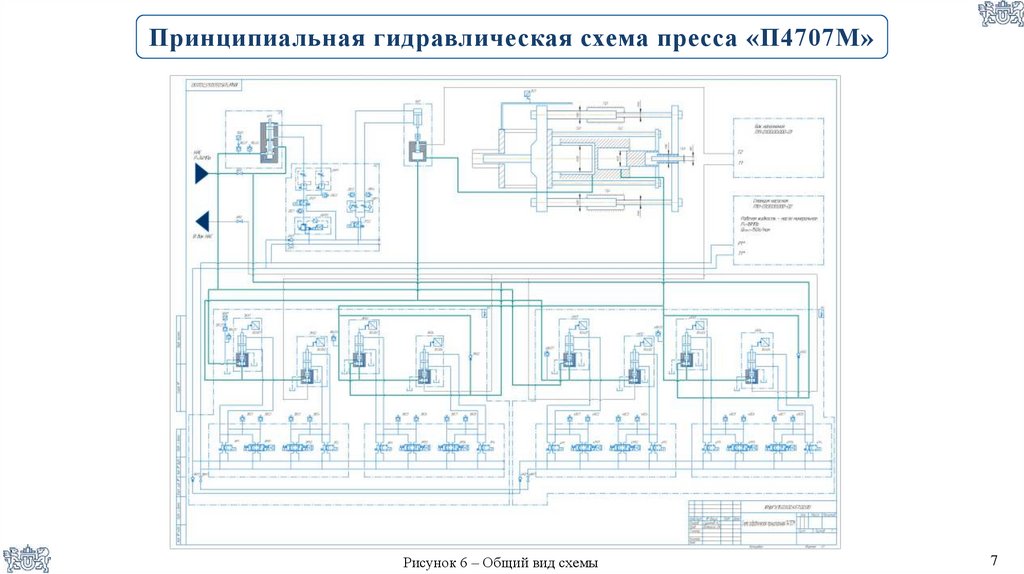

Принципиальная гидравлическая схема пресса «П4707М»
Рисунок 6 – Общий вид схемы
7

8.

Принципиальная схема клапана и управляющего устройства

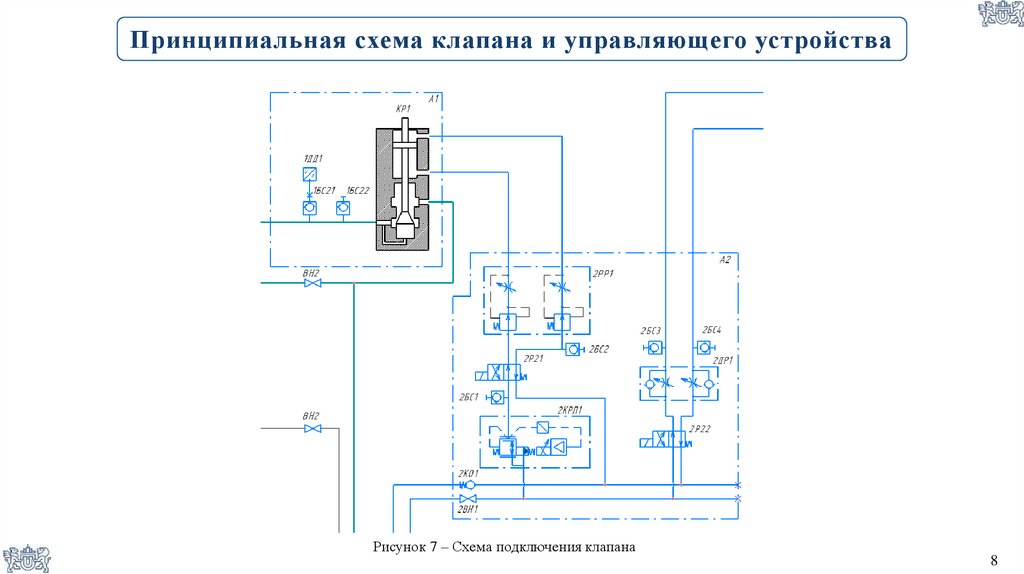

Рисунок 7 – Схема подключения клапана
8

9.

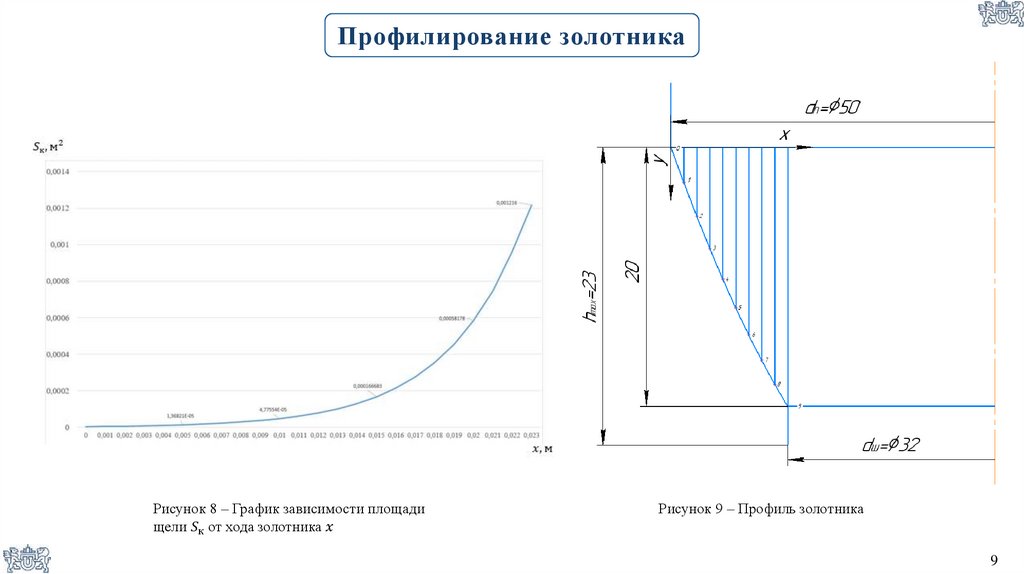

Профилирование золотника
Рисунок 8 – График зависимости площади
щели
