Нарезание наружной и внутренней резьбы

1. Нарезание наружной и внутренней резьбы

Цель урока: изучить приемы и инструменты
при нарезании резьбы
Урок №22

2.

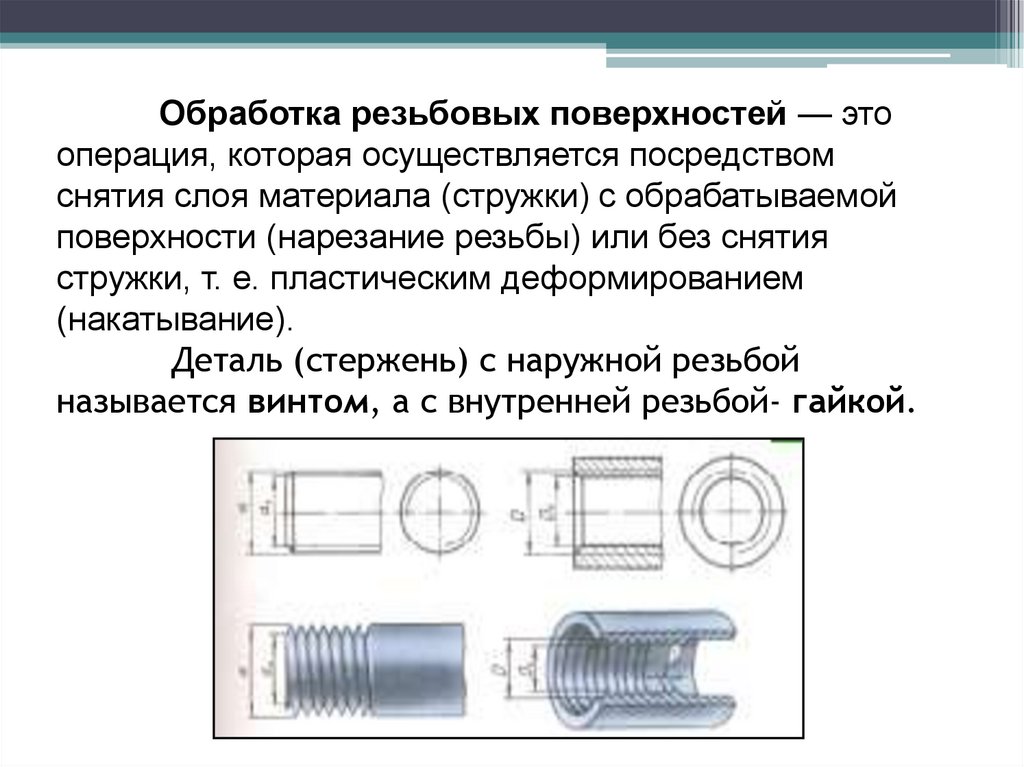

Обработка резьбовых поверхностей — это
операция, которая осуществляется посредством
снятия слоя материала (стружки) с обрабатываемой
поверхности (нарезание резьбы) или без снятия
стружки, т. е. пластическим деформированием
(накатывание).
Деталь (стержень) с наружной резьбой
называется винтом, а с внутренней резьбой- гайкой.

3.

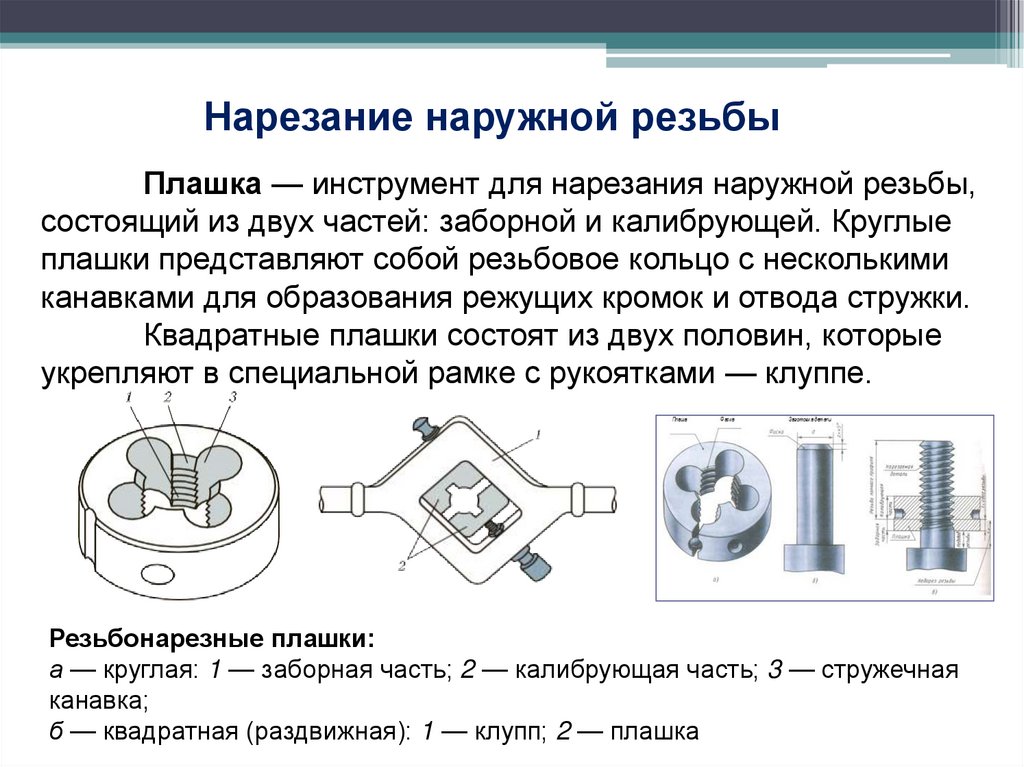

Нарезание наружной резьбы
Плашка — инструмент для нарезания наружной резьбы,
состоящий из двух частей: заборной и калибрующей. Круглые
плашки представляют собой резьбовое кольцо с несколькими
канавками для образования режущих кромок и отвода стружки.
Квадратные плашки состоят из двух половин, которые
укрепляют в специальной рамке с рукоятками — клуппе.
Резьбонарезные плашки:
а — круглая: 1 — заборная часть; 2 — калибрующая часть; 3 — стружечная
канавка;
б — квадратная (раздвижная): 1 — клупп; 2 — плашка

4.

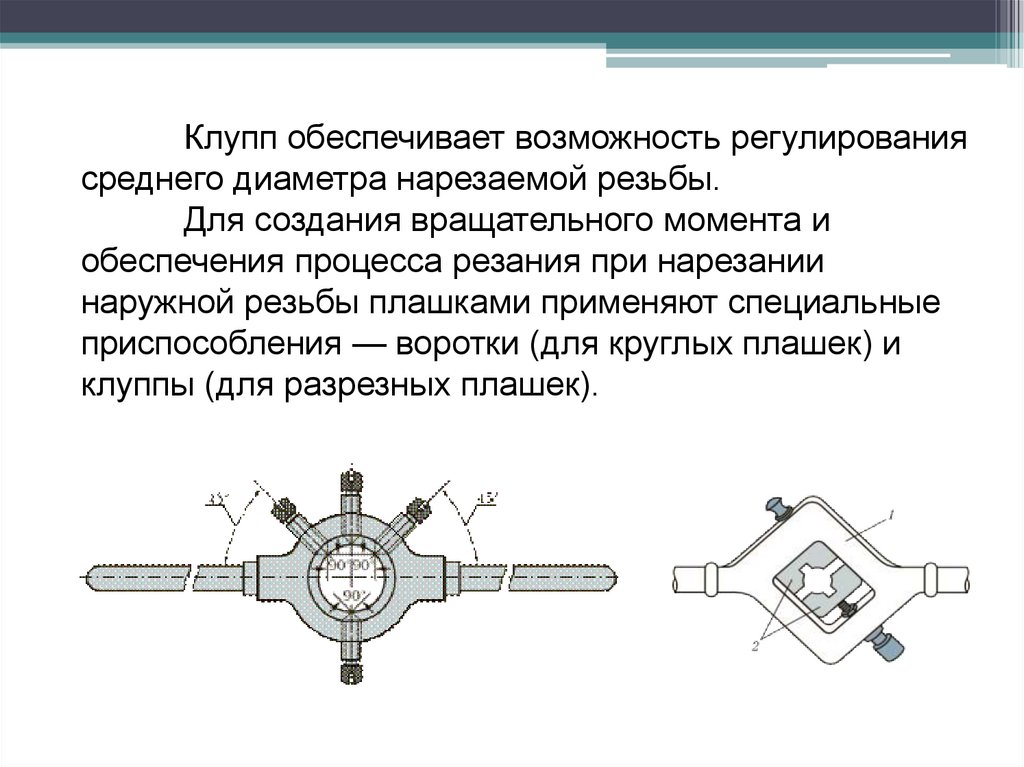

Клупп обеспечивает возможность регулирования
среднего диаметра нарезаемой резьбы.
Для создания вращательного момента и
обеспечения процесса резания при нарезании
наружной резьбы плашками применяют специальные
приспособления — воротки (для круглых плашек) и
клуппы (для разрезных плашек).

5.

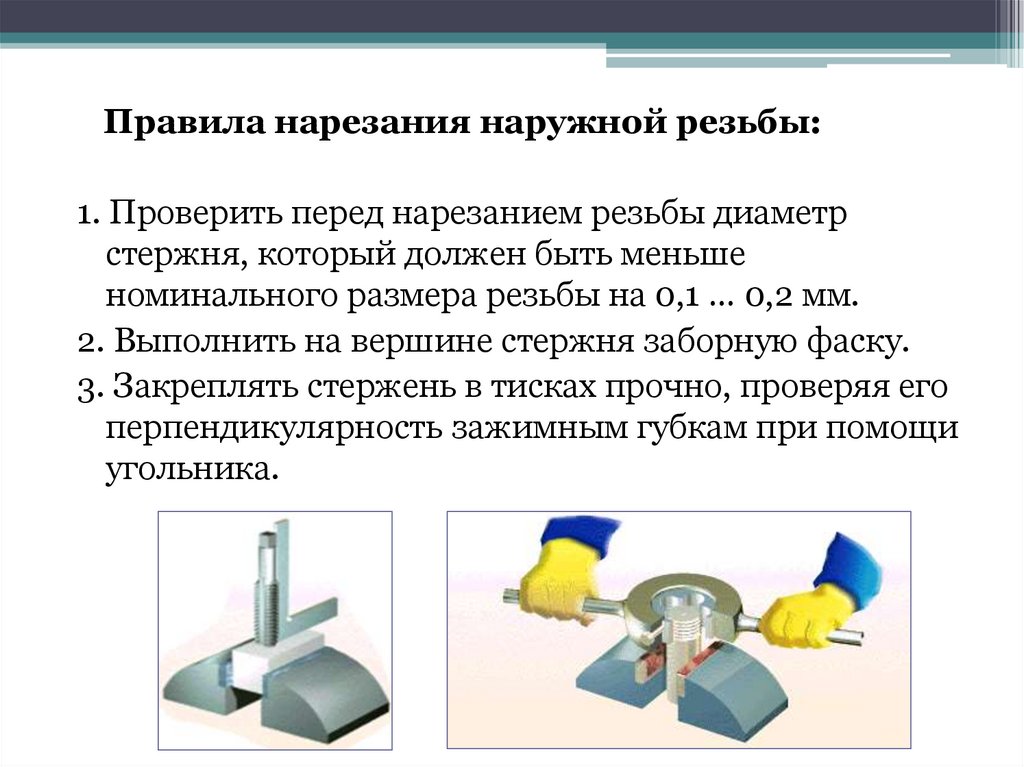

Правила нарезания наружной резьбы:
1. Проверить перед нарезанием резьбы диаметр
стержня, который должен быть меньше
номинального размера резьбы на 0,1 … 0,2 мм.
2. Выполнить на вершине стержня заборную фаску.
3. Закреплять стержень в тисках прочно, проверяя его
перпендикулярность зажимным губкам при помощи
угольника.

6. Нарезание внутренней резьбы:

Метчик:
1 — нитка (виток); 2 — квадрат; 3 — хвостовик;

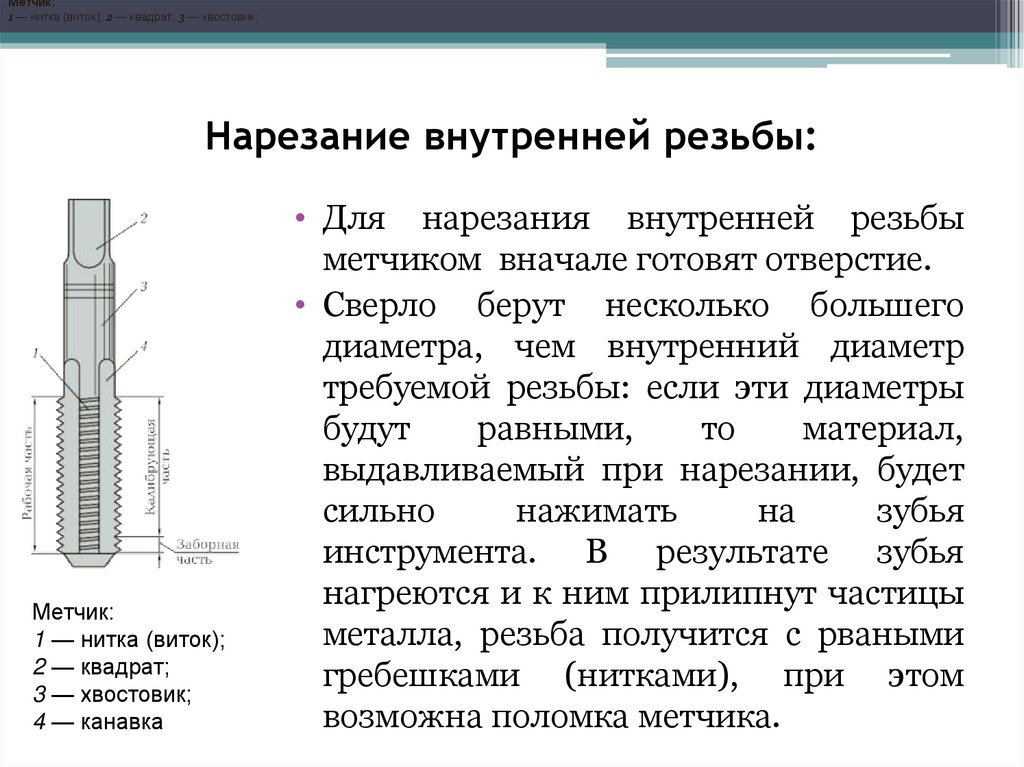

Нарезание внутренней резьбы:
Метчик:
1 — нитка (виток);
2 — квадрат;
3 — хвостовик;
4 — канавка
• Для нарезания внутренней резьбы
метчиком вначале готовят отверстие.
• Сверло берут несколько большего
диаметра, чем внутренний диаметр
требуемой резьбы: если эти диаметры
будут
равными,
то
материал,
выдавливаемый при нарезании, будет
сильно
нажимать
на
зубья
инструмента. В результате зубья
нагреются и к ним прилипнут частицы
металла, резьба получится с рваными
гребешками (нитками), при этом
возможна поломка метчика.

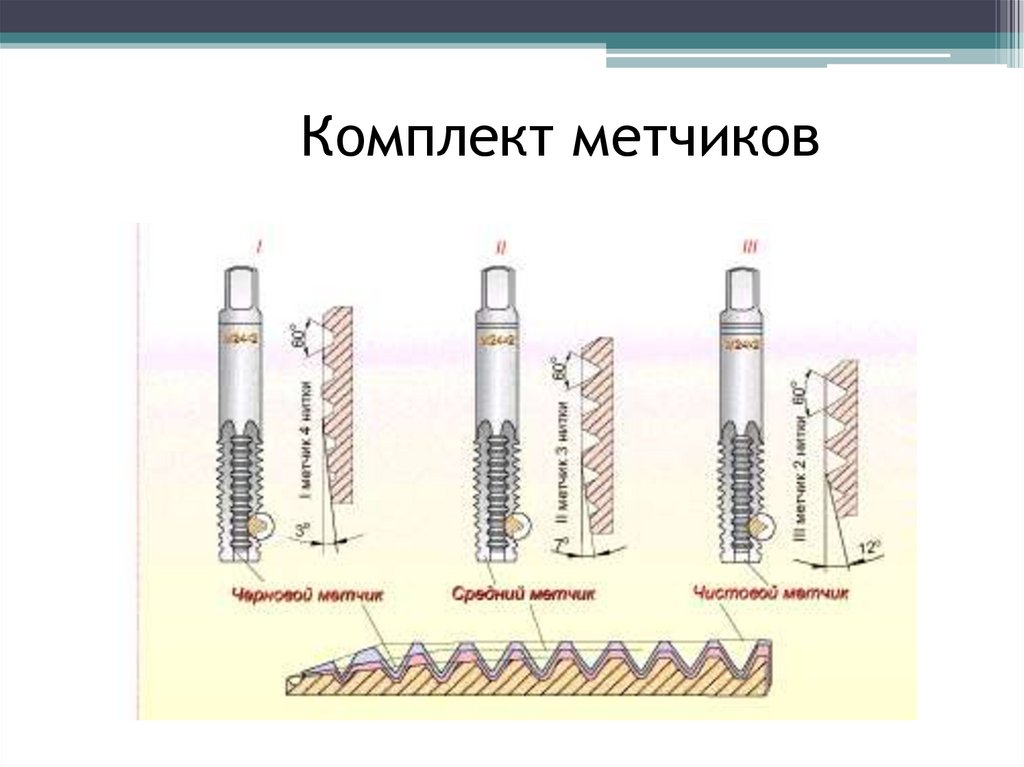

7. Комплект метчиков

8.

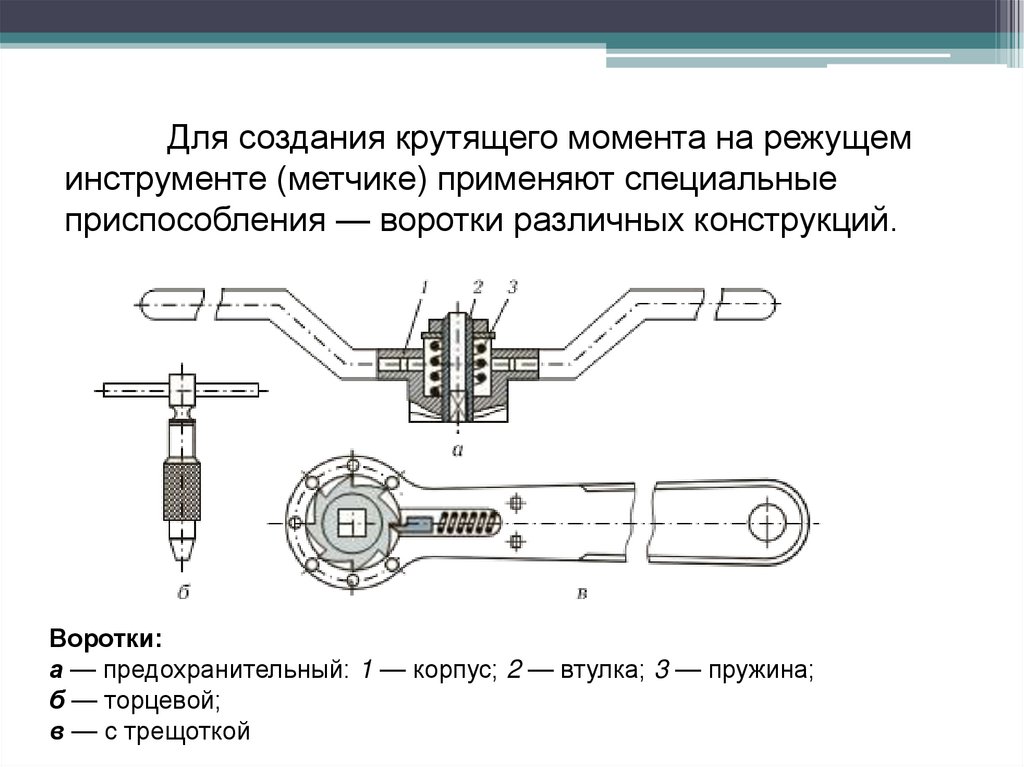

Для создания крутящего момента на режущем
инструменте (метчике) применяют специальные
приспособления — воротки различных конструкций.
Воротки:
а — предохранительный: 1 — корпус; 2 — втулка; 3 — пружина;
б — торцевой;
в — с трещоткой

9.

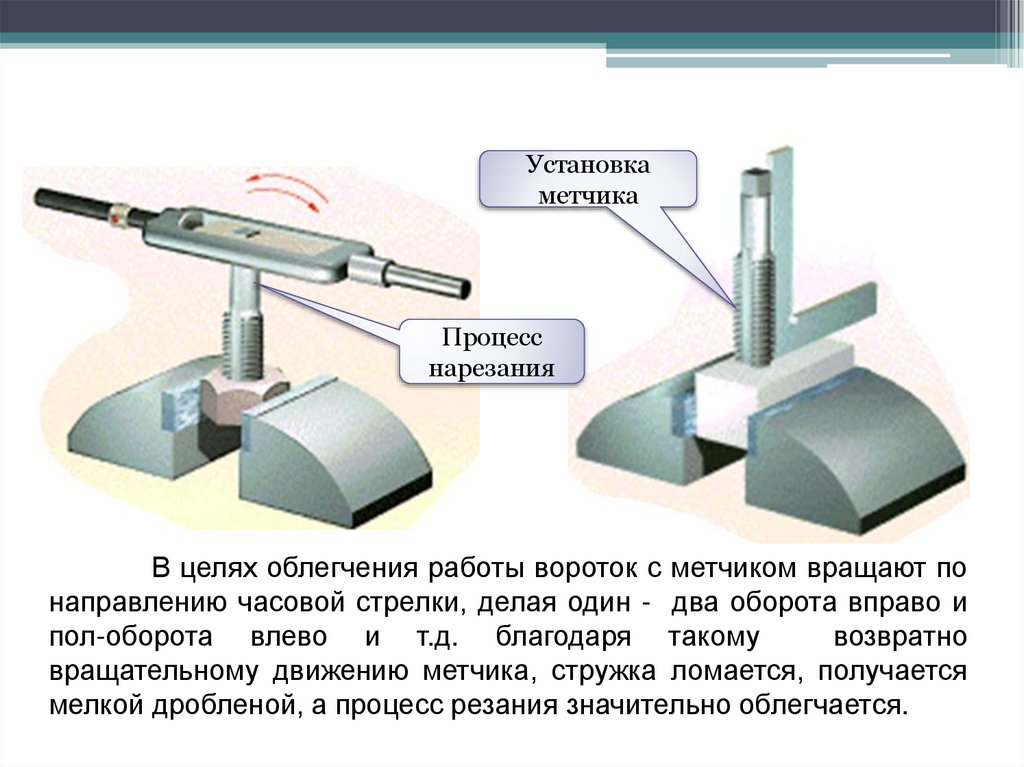

Установка
метчика
Процесс
нарезания
В целях облегчения работы вороток с метчиком вращают по
направлению часовой стрелки, делая один - два оборота вправо и
пол-оборота влево и т.д. благодаря такому
возвратно
вращательному движению метчика, стружка ломается, получается
мелкой дробленой, а процесс резания значительно облегчается.

10.

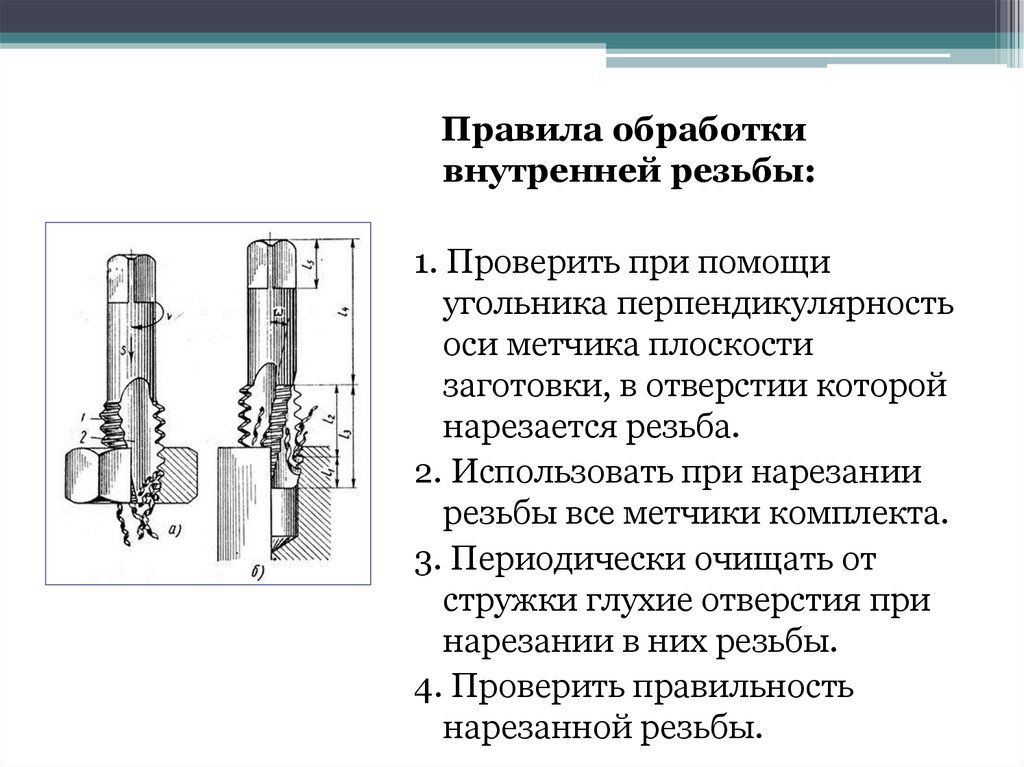

Правила обработки
внутренней резьбы:
1. Проверить при помощи
угольника перпендикулярность
оси метчика плоскости
заготовки, в отверстии которой
нарезается резьба.
2. Использовать при нарезании
резьбы все метчики комплекта.
3. Периодически очищать от
стружки глухие отверстия при
нарезании в них резьбы.
4. Проверить правильность
нарезанной резьбы.

11.

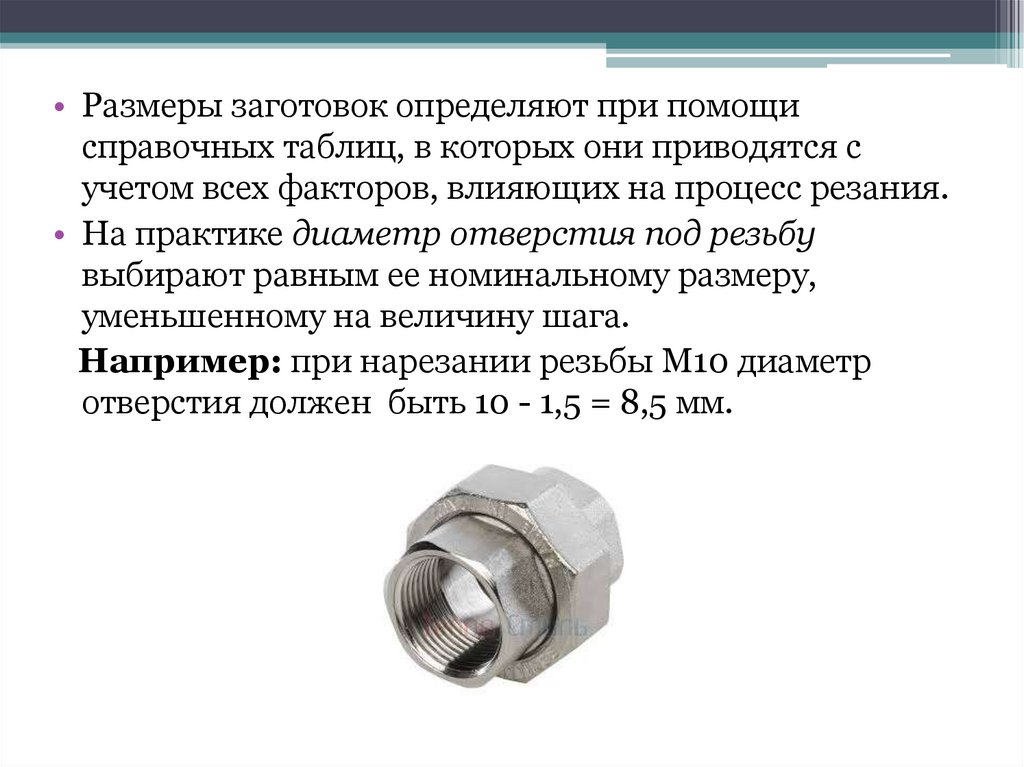

• Размеры заготовок определяют при помощи
справочных таблиц, в которых они приводятся с
учетом всех факторов, влияющих на процесс резания.
• На практике диаметр отверстия под резьбу
выбирают равным ее номинальному размеру,
уменьшенному на величину шага.
Например: при нарезании резьбы М10 диаметр
отверстия должен быть 10 - 1,5 = 8,5 мм.

12.

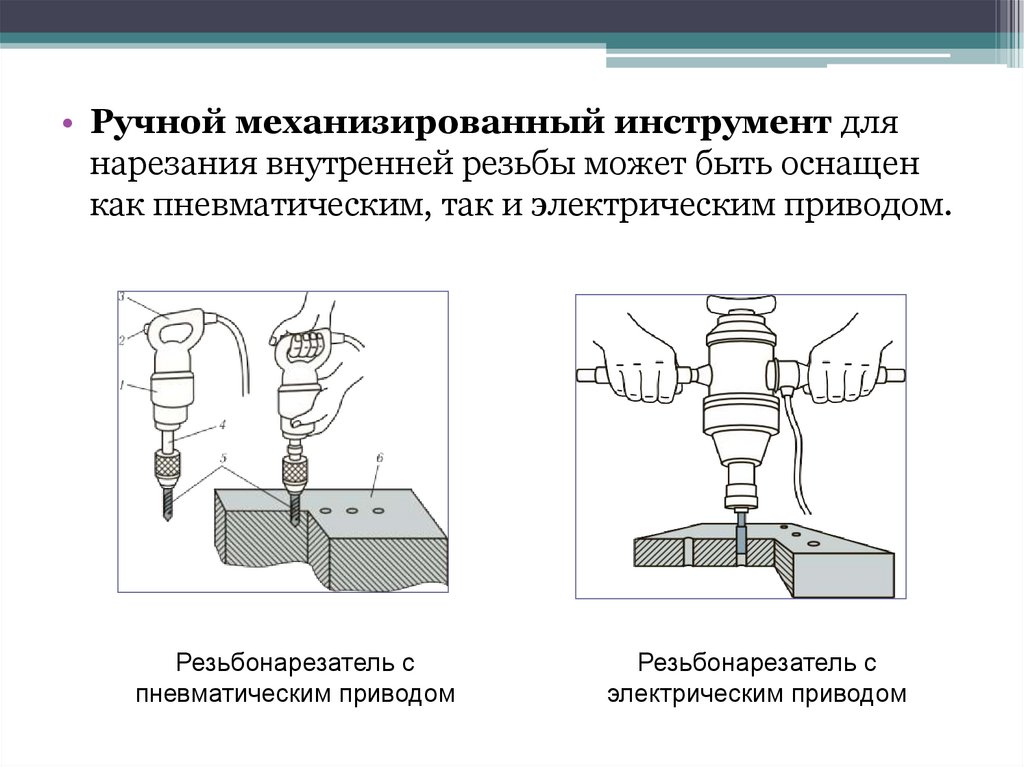

• Ручной механизированный инструмент для
нарезания внутренней резьбы может быть оснащен
как пневматическим, так и электрическим приводом.
Резьбонарезатель с
пневматическим приводом
Резьбонарезатель с
электрическим приводом

13.

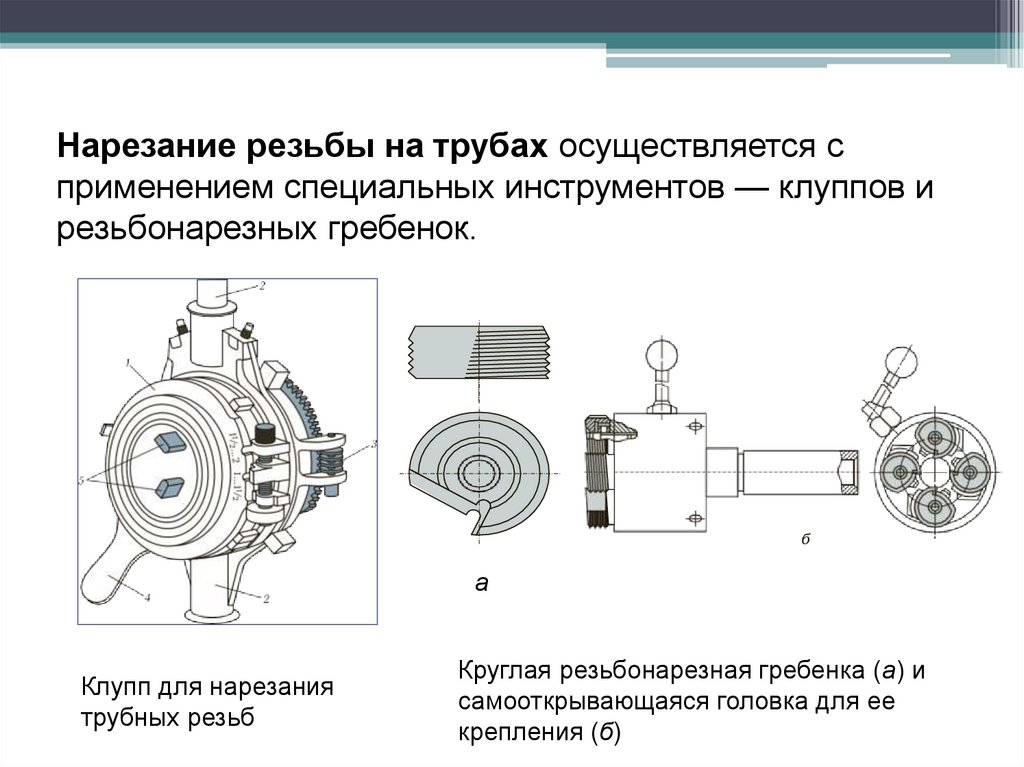

Нарезание резьбы на трубах осуществляется с
применением специальных инструментов — клуппов и
резьбонарезных гребенок.
а
Клупп для нарезания
трубных резьб
Круглая резьбонарезная гребенка (а) и
самооткрывающаяся головка для ее
крепления (б)

14.

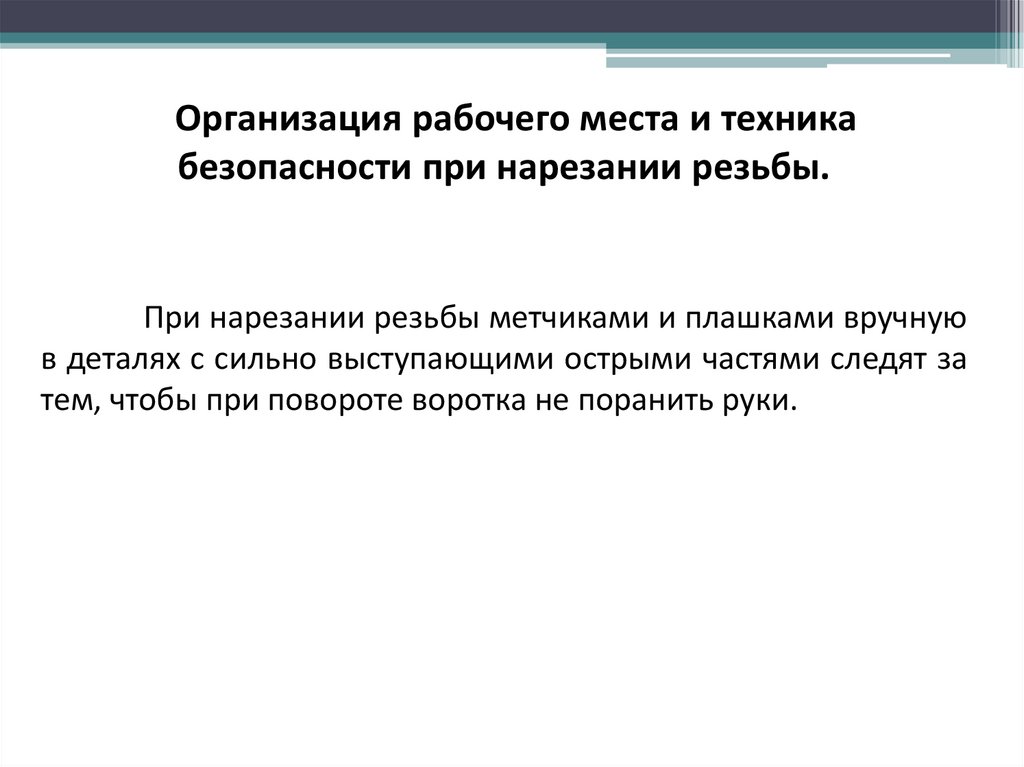

Организация рабочего места и техника
безопасности при нарезании резьбы.
При нарезании резьбы метчиками и плашками вручную
в деталях с сильно выступающими острыми частями следят за
тем, чтобы при повороте воротка не поранить руки.

15.

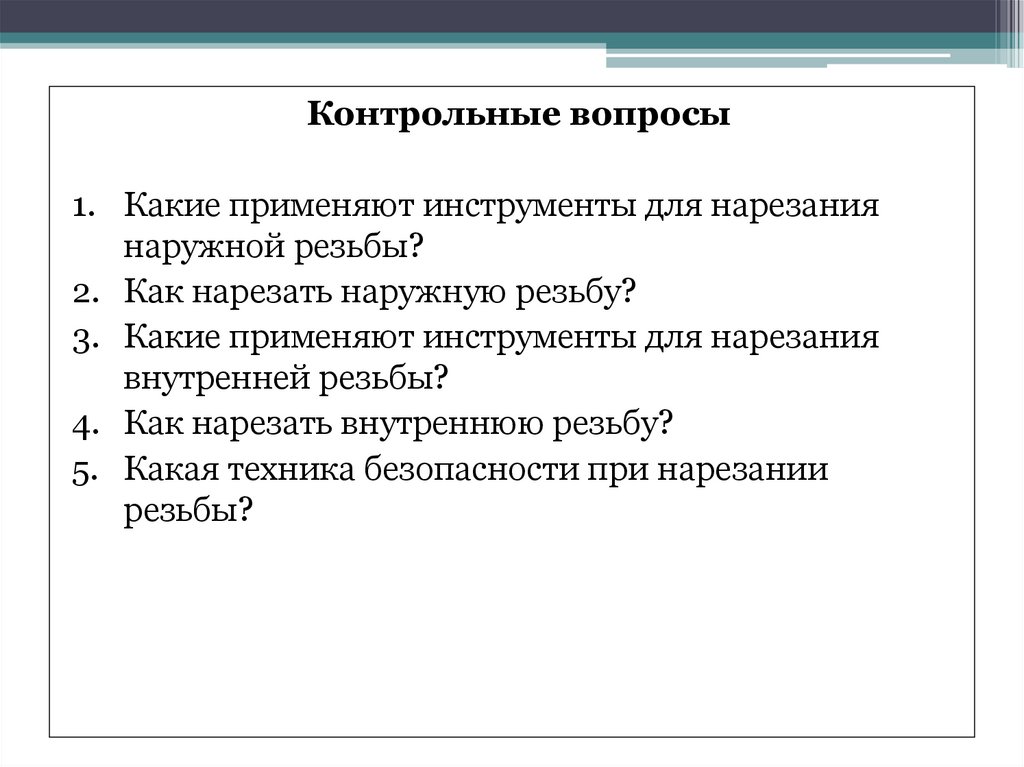

Контрольные вопросы
1. Какие применяют инструменты для нарезания
наружной резьбы?
2. Как нарезать наружную резьбу?
3. Какие применяют инструменты для нарезания
внутренней резьбы?
4. Как нарезать внутреннюю резьбу?
5. Какая техника безопасности при нарезании
резьбы?
