Законы геометрической оптики

1. Законы геометрической оптики

Преподаватель: Коваленко М.Ю.
1

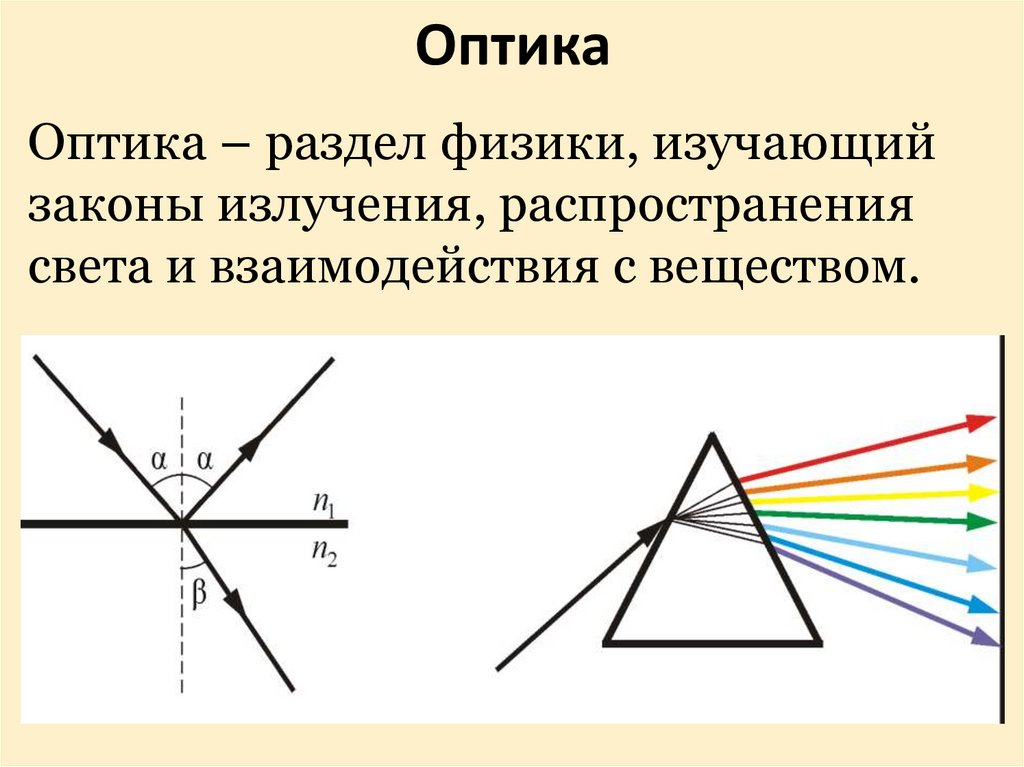

2. Оптика

Оптика – раздел физики, изучающий
законы излучения, распространения
света и взаимодействия с веществом.

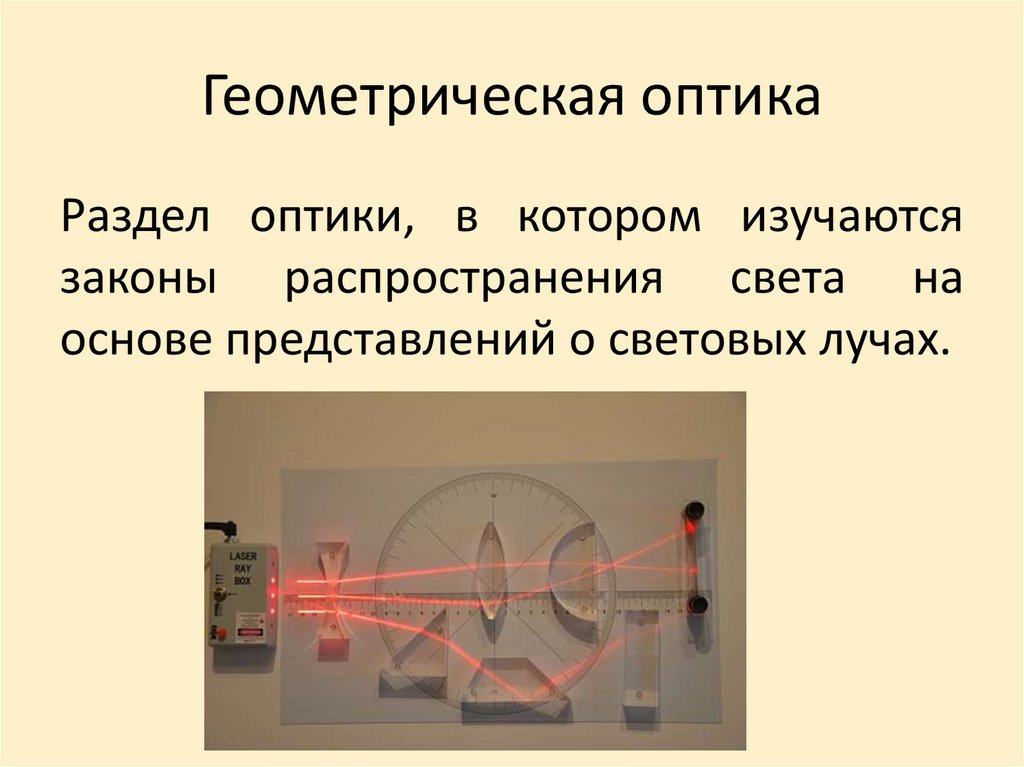

3. Геометрическая оптика

Раздел оптики, в котором изучаются
законы распространения света на
основе представлений о световых лучах.

4. Световой луч

Световой луч – линия, вдоль которой
распространяется световая энергия от
источника света.

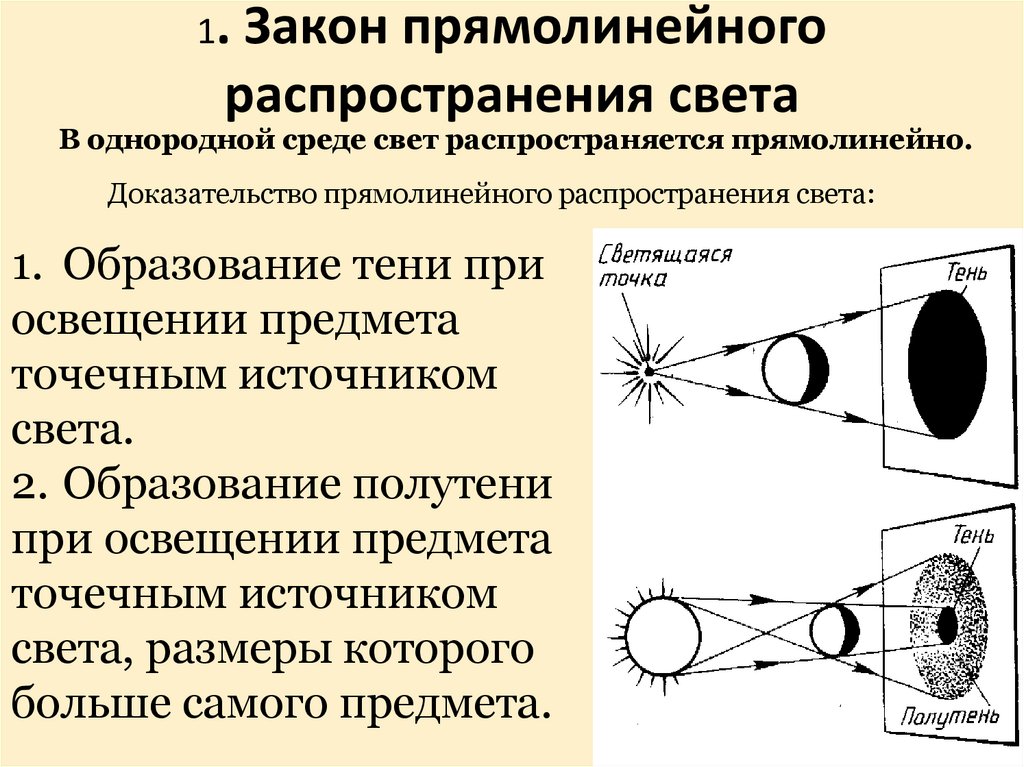

5. 1. Закон прямолинейного распространения света

В однородной среде свет распространяется прямолинейно.
Доказательство прямолинейного распространения света:
1. Образование тени при
освещении предмета
точечным источником
света.
2. Образование полутени
при освещении предмета
точечным источником
света, размеры которого
больше самого предмета.

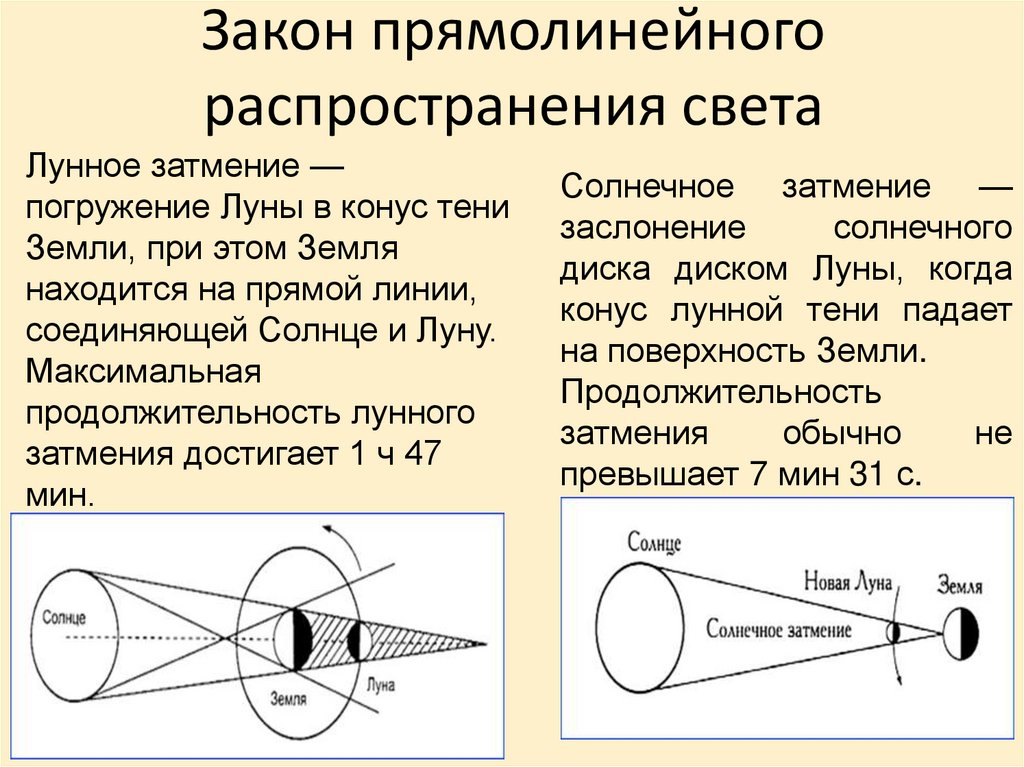

6. Закон прямолинейного распространения света

Лунное затмение —
погружение Луны в конус тени
Земли, при этом Земля
находится на прямой линии,
соединяющей Солнце и Луну.
Максимальная
продолжительность лунного
затмения достигает 1 ч 47
мин.
Солнечное затмение —
заслонение
солнечного
диска диском Луны, когда
конус лунной тени падает
на поверхность Земли.
Продолжительность
затмения
обычно
не
превышает 7 мин 31 с.

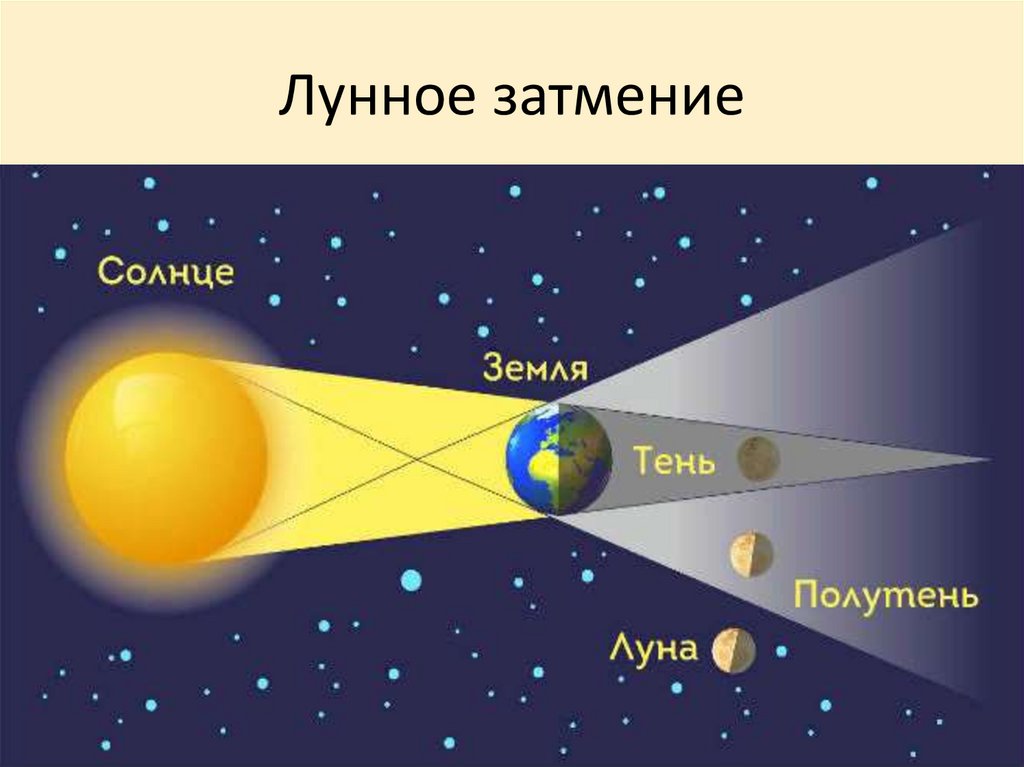

7. Лунное затмение

8. Фазы лунного затмения (1 ч 47 мин)

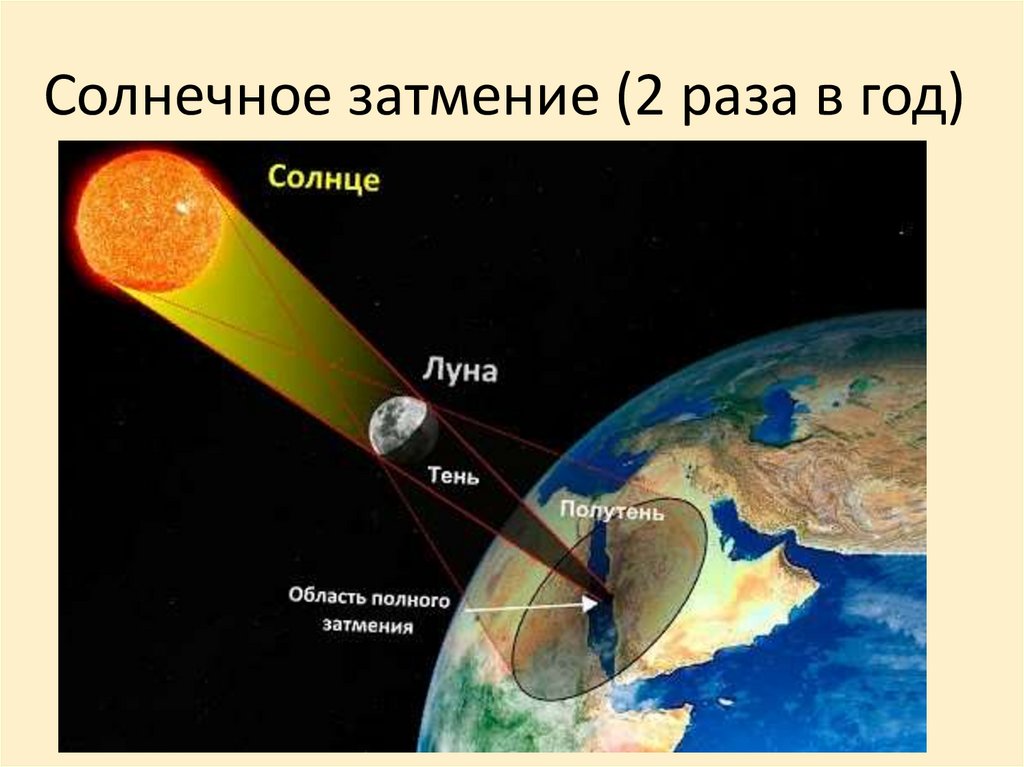

9. Солнечное затмение (2 раза в год)

10. Солнечное затмение (7 мин 31 с)

• Вокруг скрытого Луной
солнечного диска
можно наблюдать
солнечную корону,
которая при обычном
ярком свете Солнца не
видна. Поскольку
температура короны
гораздо выше чем у
фотосферы, она имеет
блёкло-голубоватый
цвет

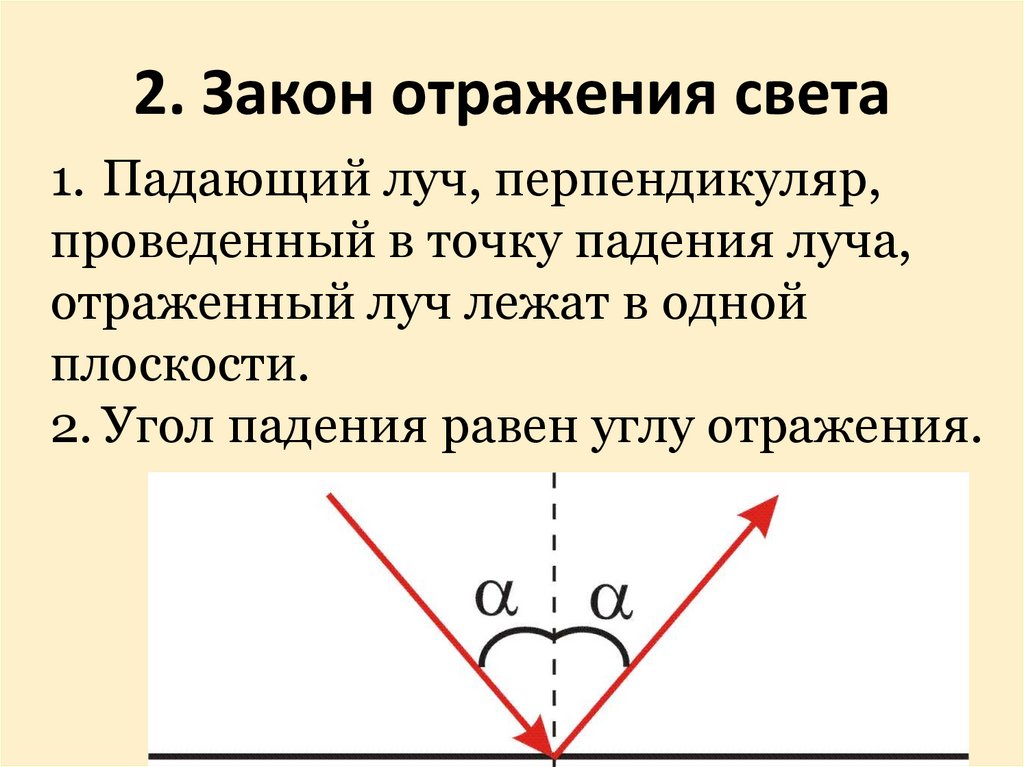

11. 2. Закон отражения света

1. Падающий луч, перпендикуляр,
проведенный в точку падения луча,
отраженный луч лежат в одной
плоскости.
2. Угол падения равен углу отражения.

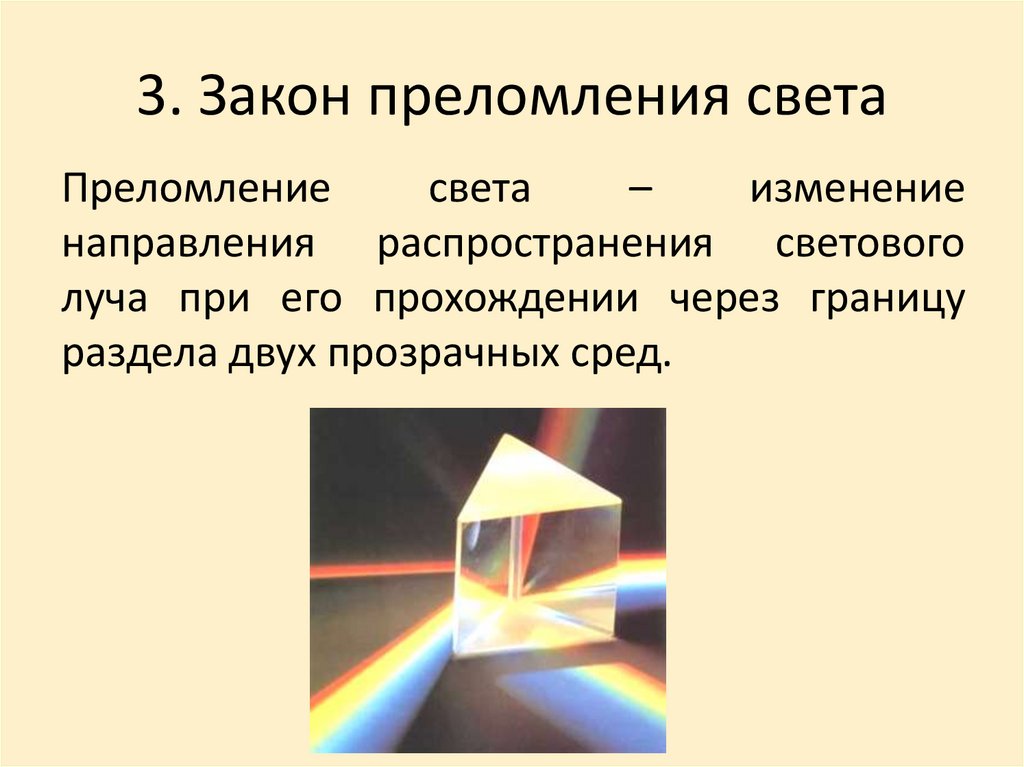

12. 3. Закон преломления света

Преломление
света
–
изменение
направления распространения светового
луча при его прохождении через границу
раздела двух прозрачных сред.

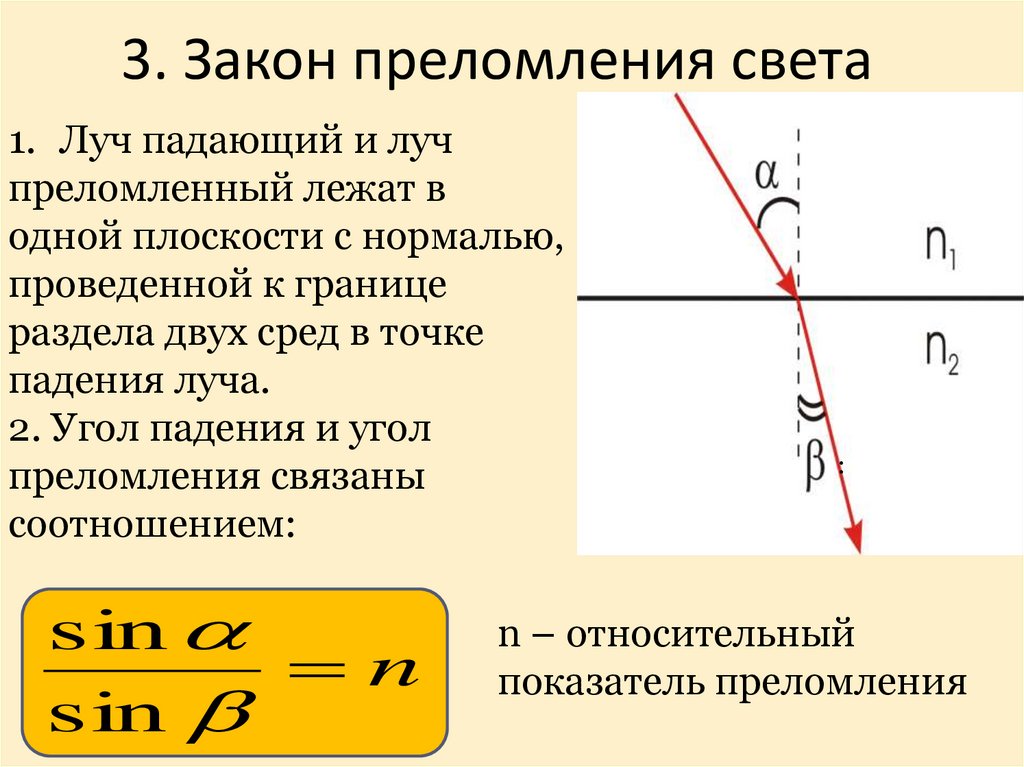

13. 3. Закон преломления света

1. Луч падающий и луч
преломленный лежат в
одной плоскости с нормалью,
проведенной к границе
раздела двух сред в точке
падения луча.
2. Угол падения и угол
преломления связаны
соотношением:
sin
n
sin
:
n – относительный
показатель преломления

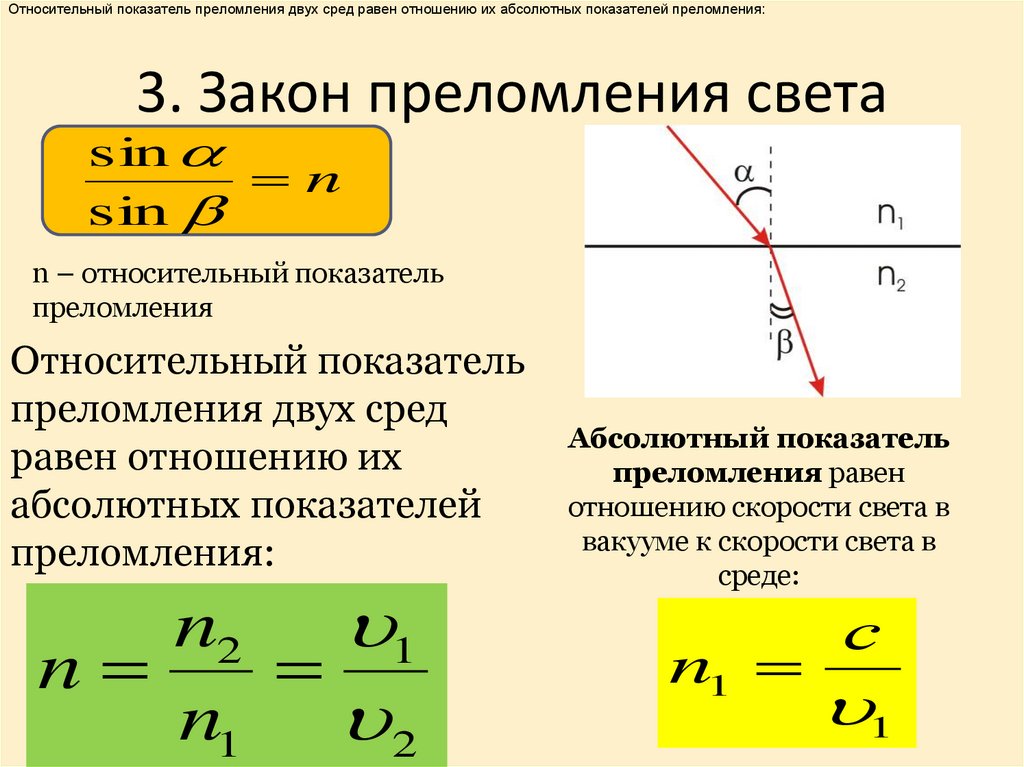

14. 3. Закон преломления света

Относительный показатель преломления двух сред равен отношению их абсолютных показателей преломления:
3. Закон преломления света
sin
n
sin
n – относительный показатель
преломления
Относительный показатель
преломления двух сред
равен отношению их
абсолютных показателей
преломления:
n2
1
n
n1 2
Абсолютный показатель
преломления равен
отношению скорости света в
вакууме к скорости света в
среде:
n1
с
1

15.

16. Закон преломления света
