РАСТЯЖЕНИЕ-СЖАТИЕ
Механические характеристики
конструкционных материалов
1. Упругие константы.
2. Характеристики прочности.
3. Характеристики пластичности.

3.

3
Пластичность материалов
Пластичность – это способность материала после снятия внешней нагрузки не
восстанавливать первоначальную форму и размеры.

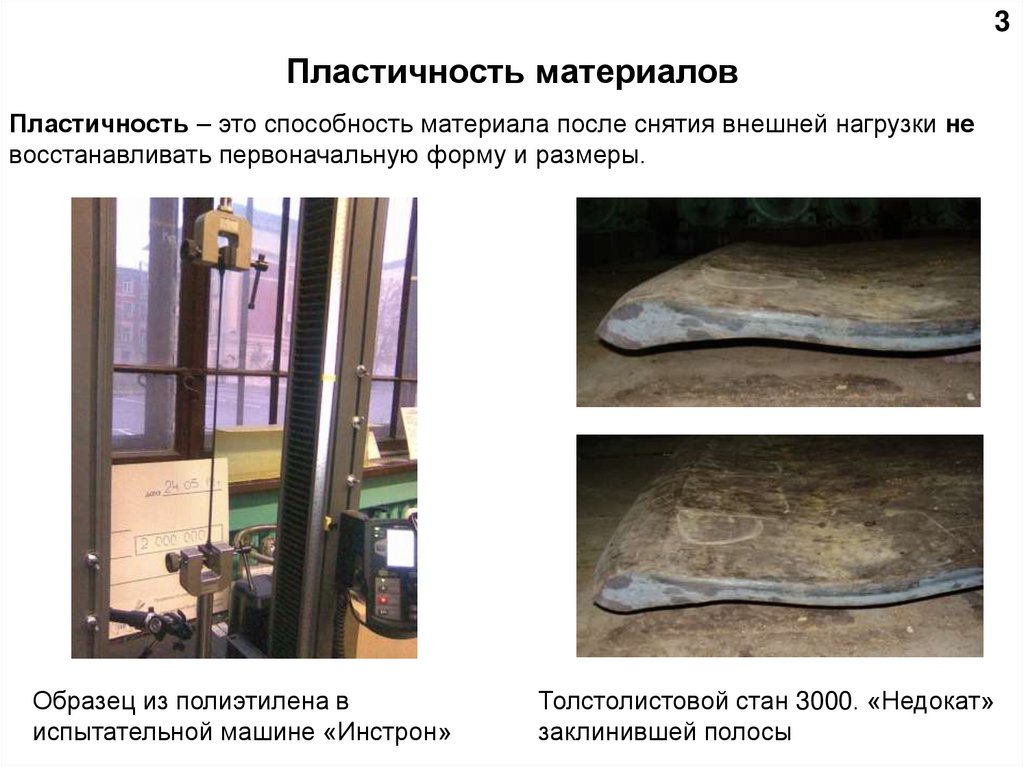

Образец из полиэтилена в
испытательной машине «Инстрон»
Толстолистовой стан 3000. «Недокат»
заклинившей полосы

4.

4

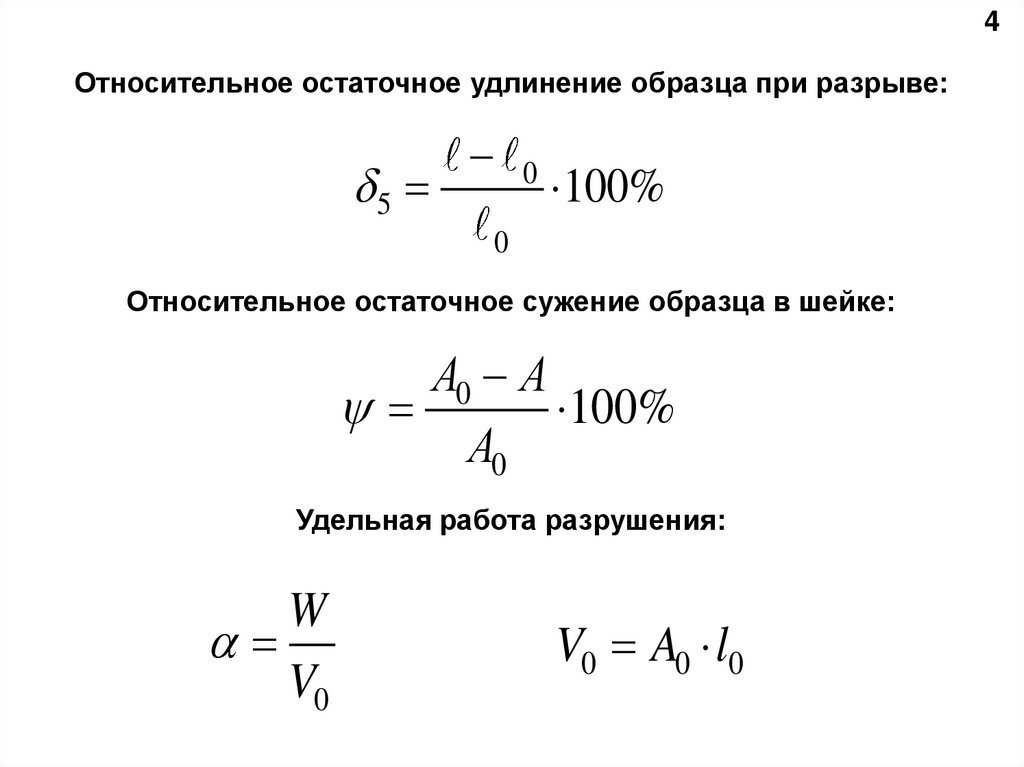

Относительное остаточное удлинение образца при разрыве:
5
0
100%
0
Относительное остаточное сужение образца в шейке:
А0 А
100%
А0
Удельная работа разрушения:
W
V0
V0 A0 l0

5.

5
Работа разрушения

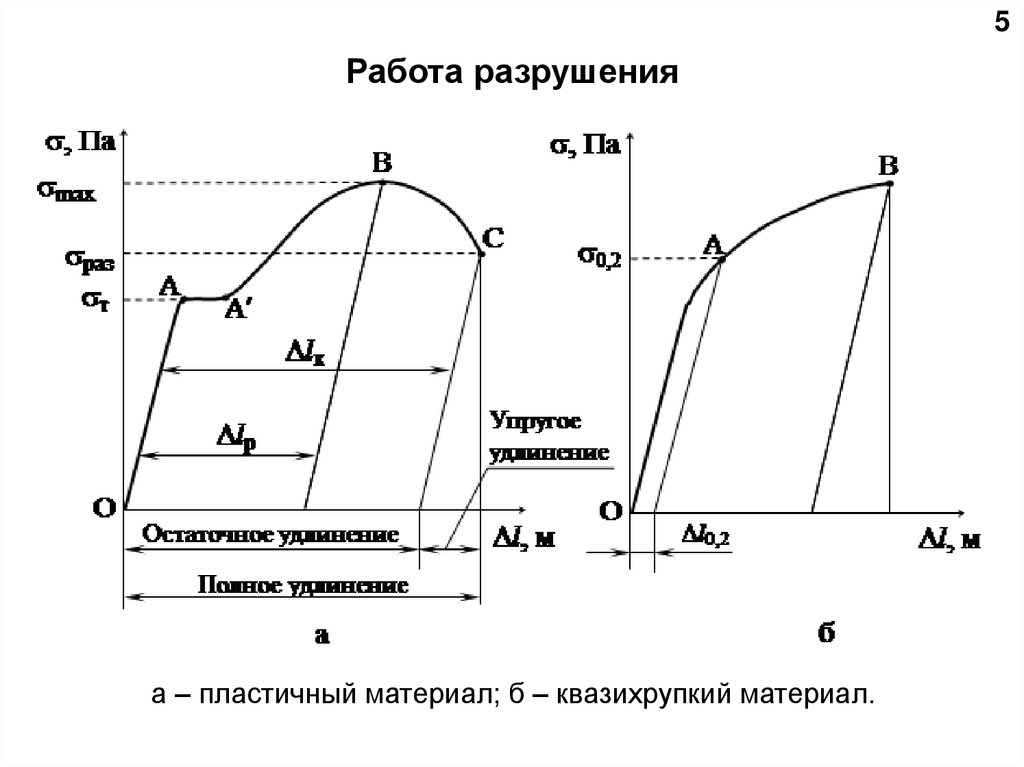

а – пластичный материал; б – квазихрупкий материал.

6.

6
Сравнение работ разрушения

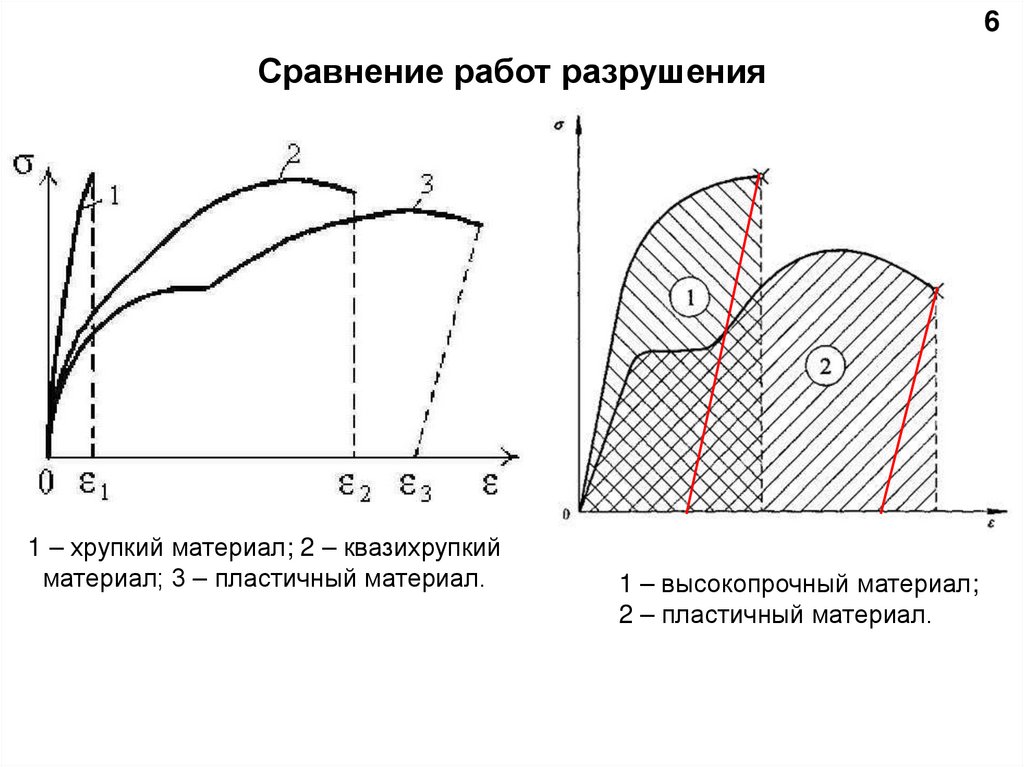

1 – хрупкий материал; 2 – квазихрупкий
материал; 3 – пластичный материал.
1 – высокопрочный материал;
2 – пластичный материал.

7.

7

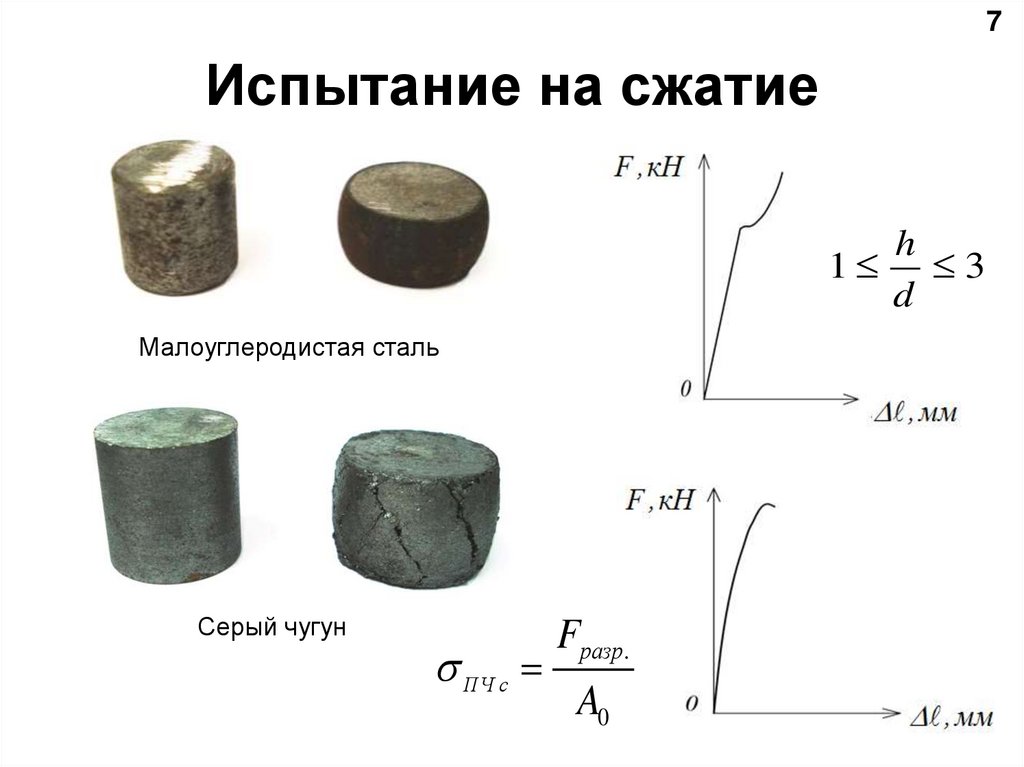

Испытание на сжатие
h
1 3
d
Малоуглеродистая сталь
Серый чугун
ПЧ с
Fразр.
A0

8.

8

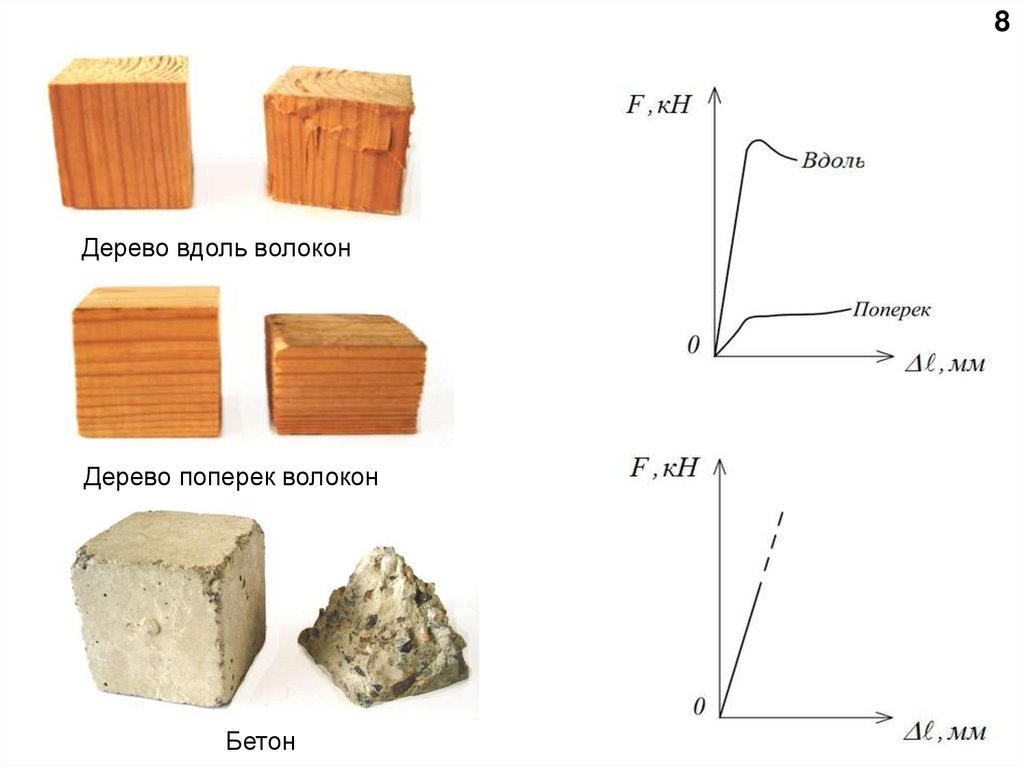

Дерево вдоль волокон
Дерево поперек волокон
Бетон

9.

9

10.

10

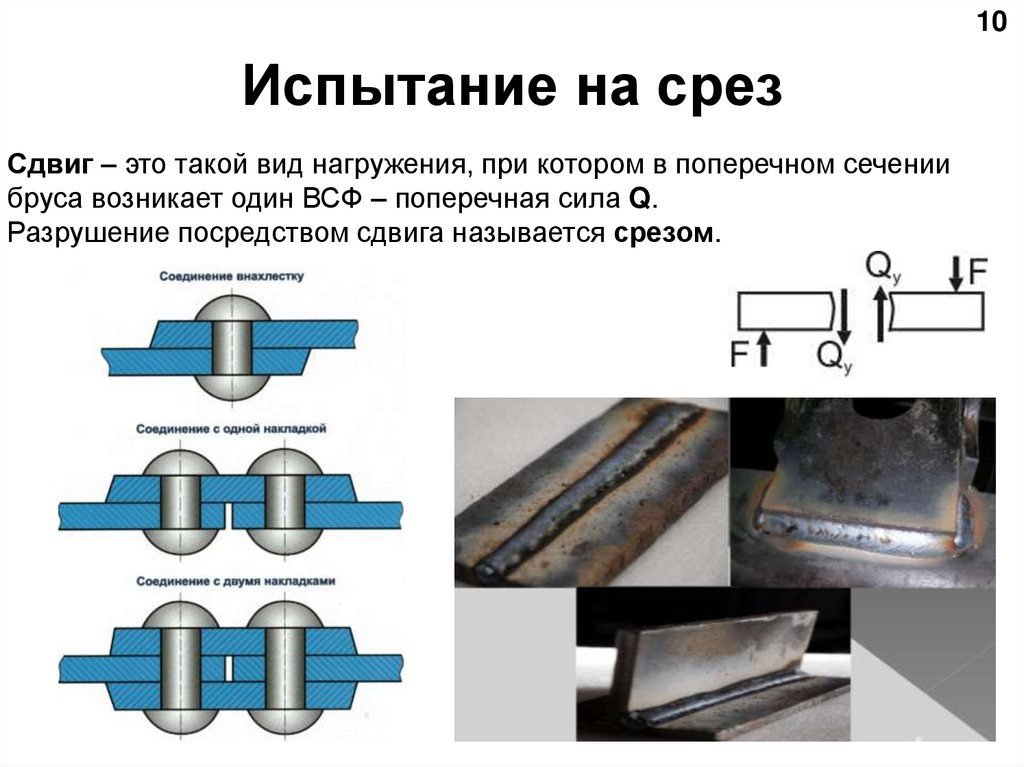

Испытание на срез
Сдвиг – это такой вид нагружения, при котором в поперечном сечении
бруса возникает один ВСФ – поперечная сила Q.
Разрушение посредством сдвига называется срезом.

11.

11

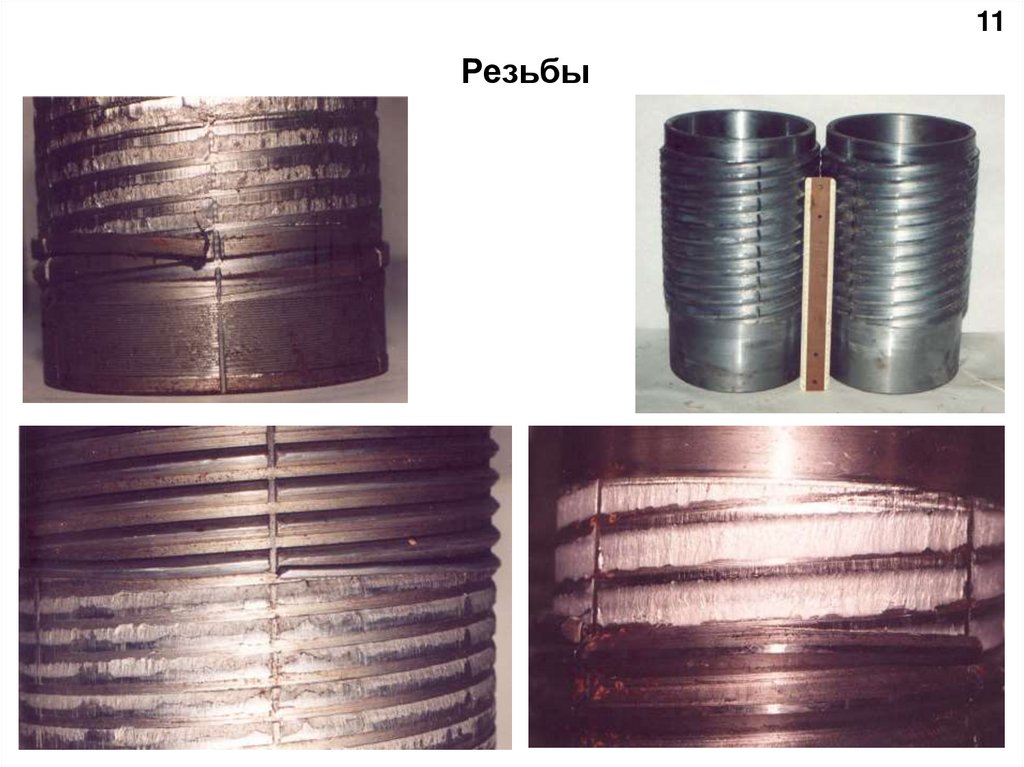

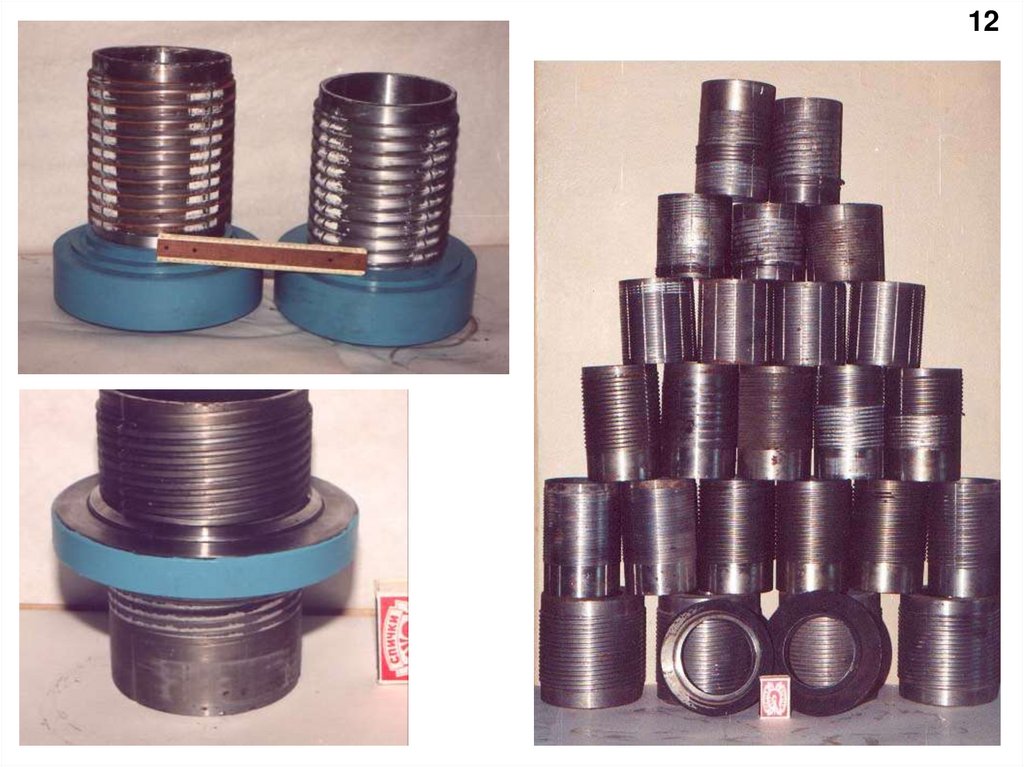

Резьбы

12.

12

13.

13

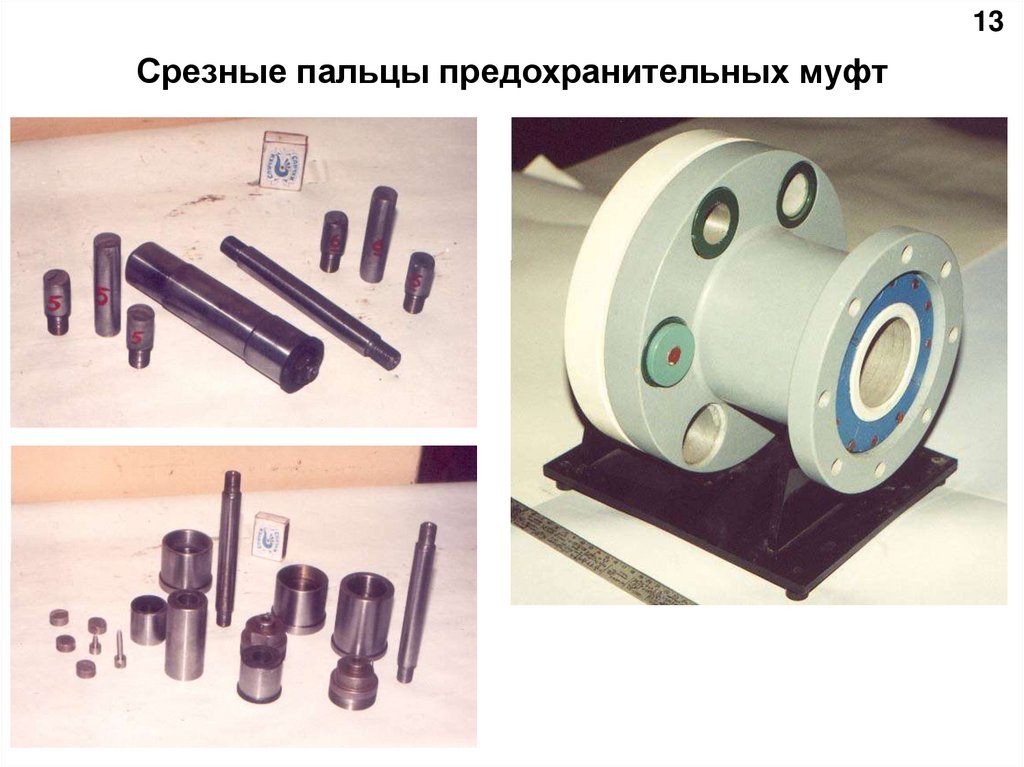

Срезные пальцы предохранительных муфт

14.

14

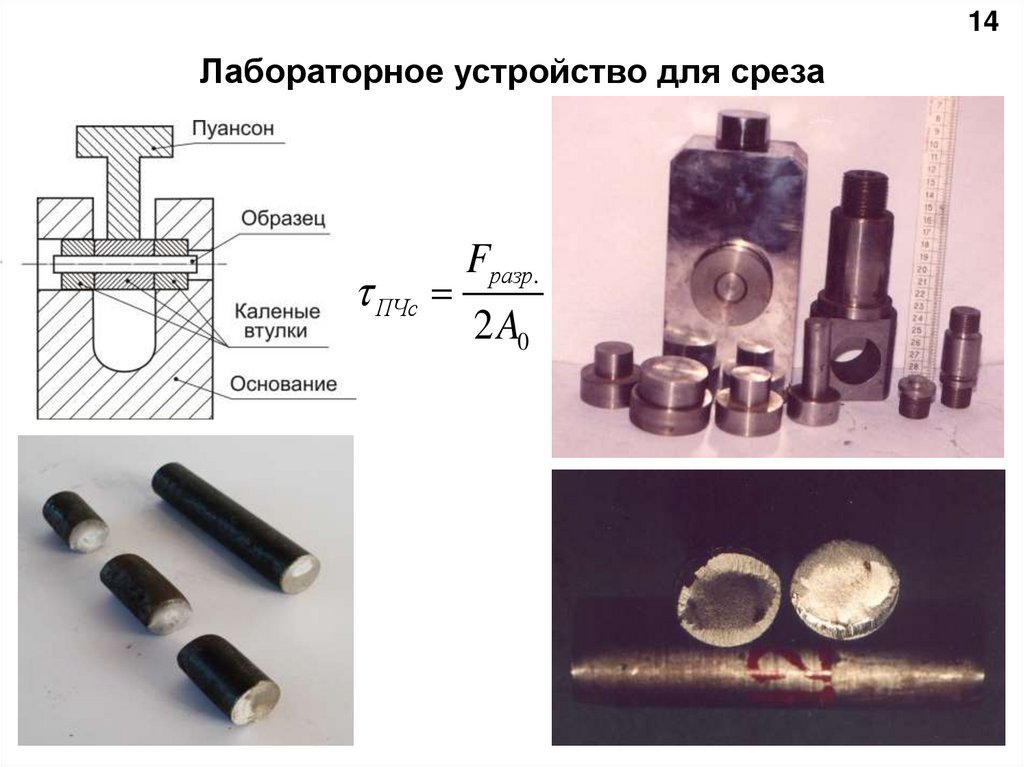

Лабораторное устройство для среза
ПЧс
Fразр.
2 A0

15.

15

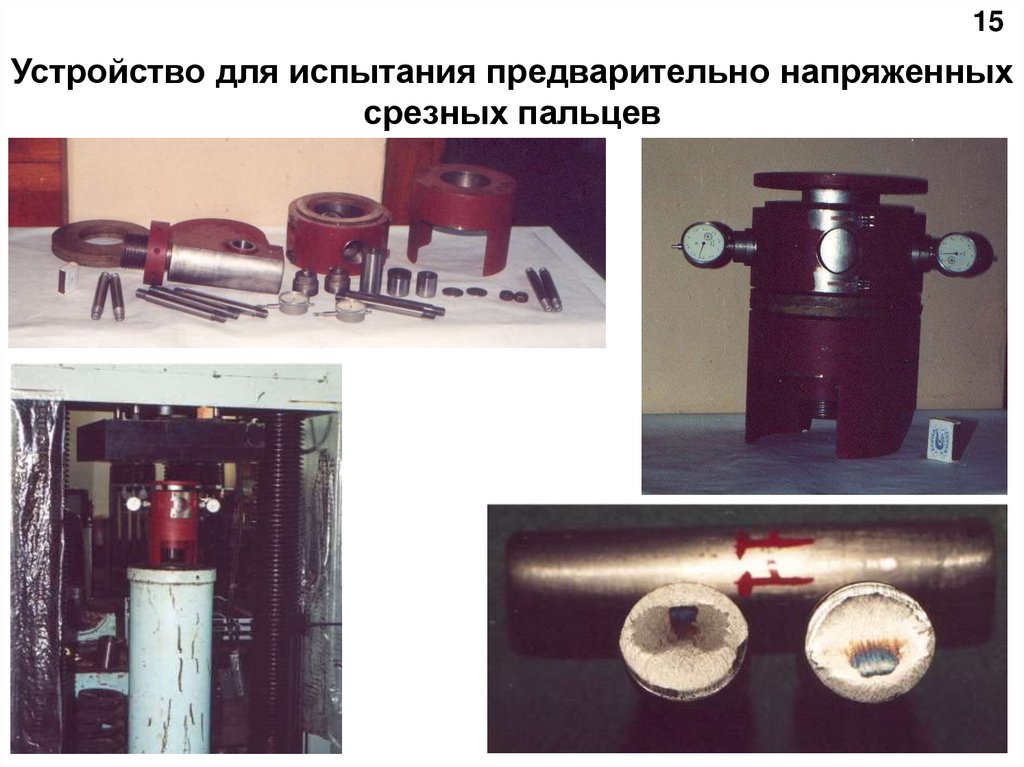

Устройство для испытания предварительно напряженных
срезных пальцев

16.

16
