Электрические аппараты напряжением до 1000 вольт

1.

Электрические аппараты
напряжением до 1000 В

2.

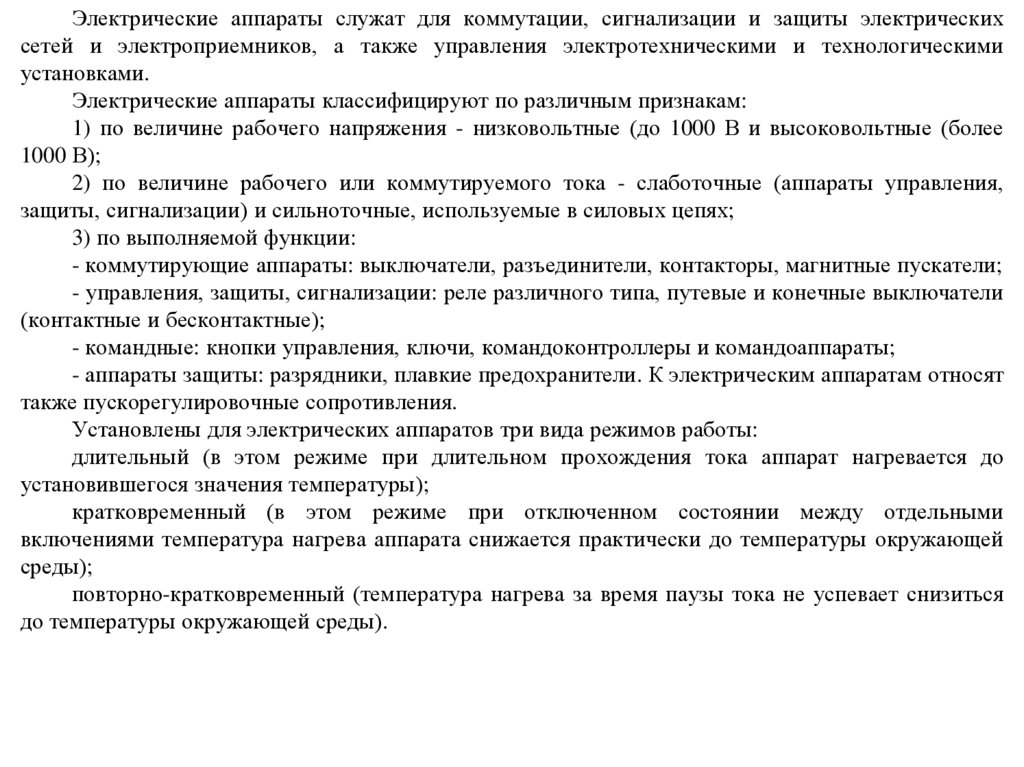

Электрические аппараты служат для коммутации, сигнализации и защиты электрических
сетей и электроприемников, а также управления электротехническими и технологическими
установками.
Электрические аппараты классифицируют по различным признакам:
1) по величине рабочего напряжения - низковольтные (до 1000 В и высоковольтные (более
1000 В);
2) по величине рабочего или коммутируемого тока - слаботочные (аппараты управления,
защиты, сигнализации) и сильноточные, используемые в силовых цепях;
3) по выполняемой функции:
- коммутирующие аппараты: выключатели, разъединители, контакторы, магнитные пускатели;
- управления, защиты, сигнализации: реле различного типа, путевые и конечные выключатели
(контактные и бесконтактные);
- командные: кнопки управления, ключи, командоконтроллеры и командоаппараты;
- аппараты защиты: разрядники, плавкие предохранители. К электрическим аппаратам относят
также пускорегулировочные сопротивления.
Установлены для электрических аппаратов три вида режимов работы:
длительный (в этом режиме при длительном прохождения тока аппарат нагревается до
установившегося значения температуры);
кратковременный (в этом режиме при отключенном состоянии между отдельными
включениями температура нагрева аппарата снижается практически до температуры окружающей
среды);
повторно-кратковременный (температура нагрева за время паузы тока не успевает снизиться
до температуры окружающей среды).

3.

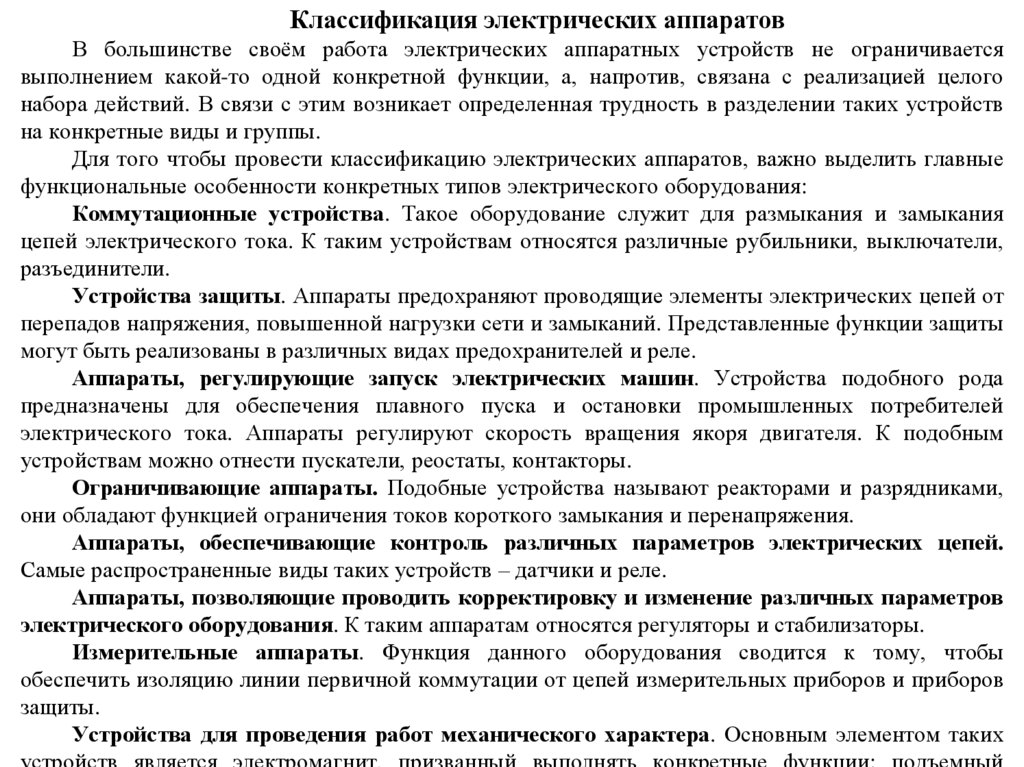

Классификация электрических аппаратов
В большинстве своём работа электрических аппаратных устройств не ограничивается
выполнением какой-то одной конкретной функции, а, напротив, связана с реализацией целого
набора действий. В связи с этим возникает определенная трудность в разделении таких устройств
на конкретные виды и группы.
Для того чтобы провести классификацию электрических аппаратов, важно выделить главные
функциональные особенности конкретных типов электрического оборудования:
Коммутационные устройства. Такое оборудование служит для размыкания и замыкания
цепей электрического тока. К таким устройствам относятся различные рубильники, выключатели,
разъединители.
Устройства защиты. Аппараты предохраняют проводящие элементы электрических цепей от
перепадов напряжения, повышенной нагрузки сети и замыканий. Представленные функции защиты
могут быть реализованы в различных видах предохранителей и реле.
Аппараты, регулирующие запуск электрических машин. Устройства подобного рода
предназначены для обеспечения плавного пуска и остановки промышленных потребителей
электрического тока. Аппараты регулируют скорость вращения якоря двигателя. К подобным
устройствам можно отнести пускатели, реостаты, контакторы.
Ограничивающие аппараты. Подобные устройства называют реакторами и разрядниками,
они обладают функцией ограничения токов короткого замыкания и перенапряжения.
Аппараты, обеспечивающие контроль различных параметров электрических цепей.
Самые распространенные виды таких устройств – датчики и реле.
Аппараты, позволяющие проводить корректировку и изменение различных параметров
электрического оборудования. К таким аппаратам относятся регуляторы и стабилизаторы.
Измерительные аппараты. Функция данного оборудования сводится к тому, чтобы
обеспечить изоляцию линии первичной коммутации от цепей измерительных приборов и приборов
защиты.
Устройства для проведения работ механического характера. Основным элементом таких
устройств является электромагнит, призванный выполнять конкретные функции: подъемный

4.

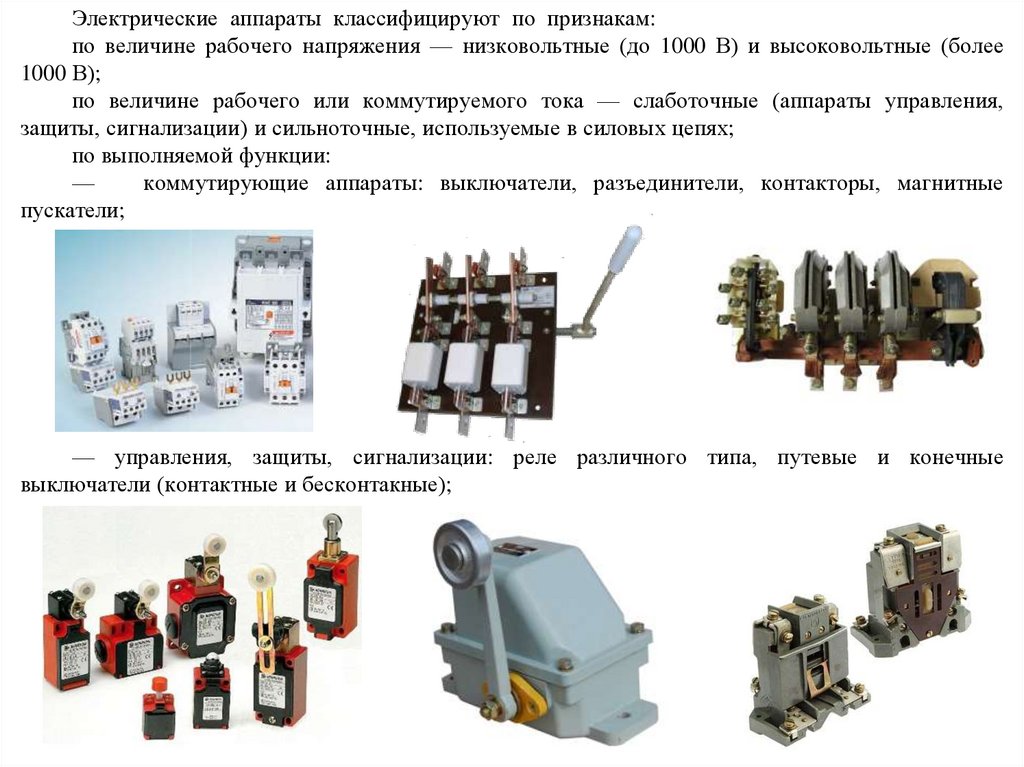

Электрические аппараты классифицируют по признакам:
по величине рабочего напряжения — низковольтные (до 1000 В) и высоковольтные (более
1000 В);
по величине рабочего или коммутируемого тока — слаботочные (аппараты управления,
защиты, сигнализации) и сильноточные, используемые в силовых цепях;
по выполняемой функции:
—
коммутирующие аппараты: выключатели, разъединители, контакторы, магнитные
пускатели;
— управления, защиты, сигнализации: реле различного типа, путевые и конечные
выключатели (контактные и бесконтакные);

5.

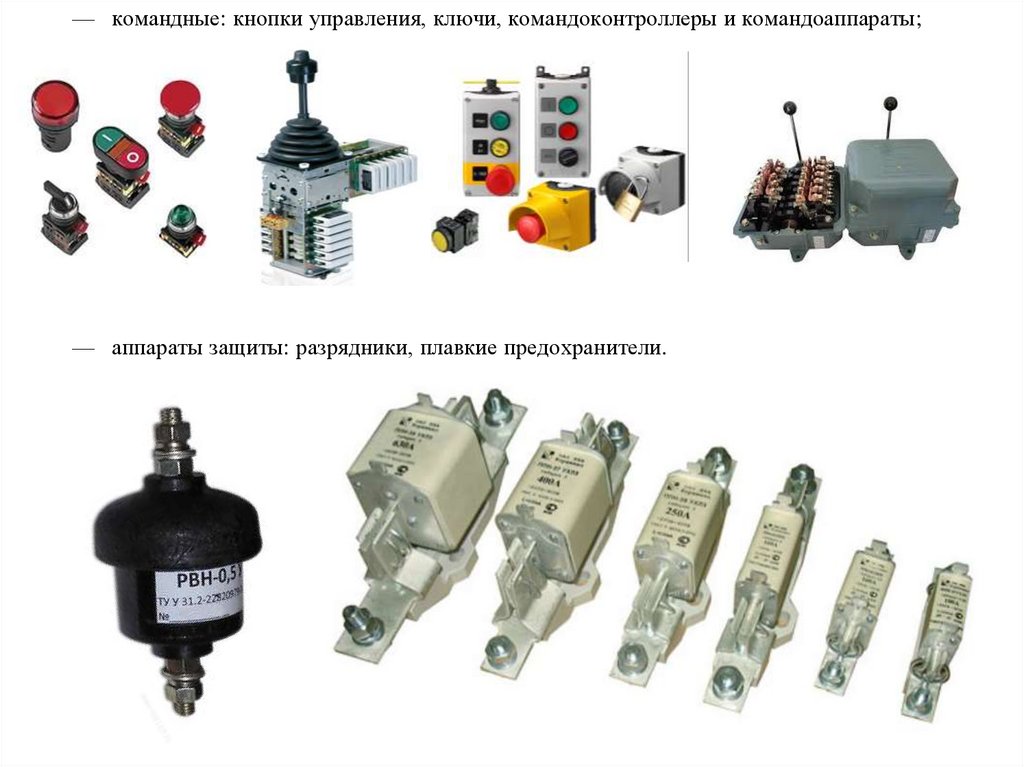

— командные: кнопки управления, ключи, командоконтроллеры и командоаппараты;
— аппараты защиты: разрядники, плавкие предохранители.

6.

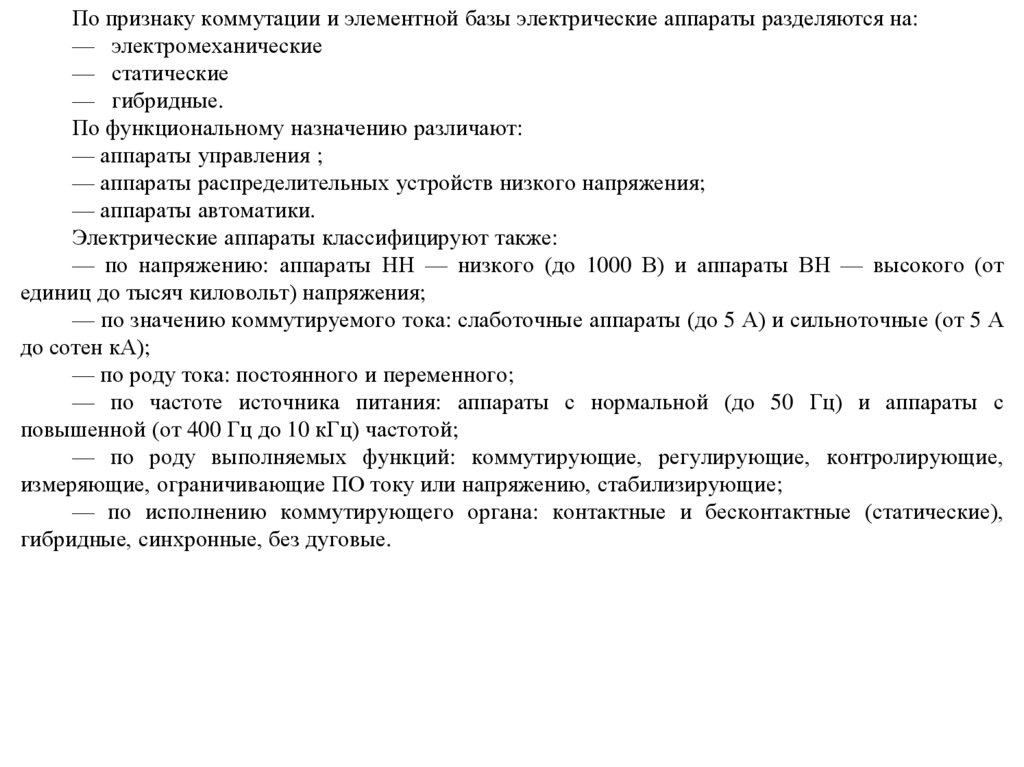

По признаку коммутации и элементной базы электрические аппараты разделяются на:
— электромеханические
— статические
— гибридные.
По функциональному назначению различают:
— аппараты управления ;
— аппараты распределительных устройств низкого напряжения;
— аппараты автоматики.
Электрические аппараты классифицируют также:
— по напряжению: аппараты НН — низкого (до 1000 В) и аппараты ВН — высокого (от
единиц до тысяч киловольт) напряжения;
— по значению коммутируемого тока: слаботочные аппараты (до 5 А) и сильноточные (от 5 А
до сотен кА);
— по роду тока: постоянного и переменного;
— по частоте источника питания: аппараты с нормальной (до 50 Гц) и аппараты с
повышенной (от 400 Гц до 10 кГц) частотой;
— по роду выполняемых функций: коммутирующие, регулирующие, контролирующие,
измеряющие, ограничивающие ПО току или напряжению, стабилизирующие;
— по исполнению коммутирующего органа: контактные и бесконтактные (статические),
гибридные, синхронные, без дуговые.

7.

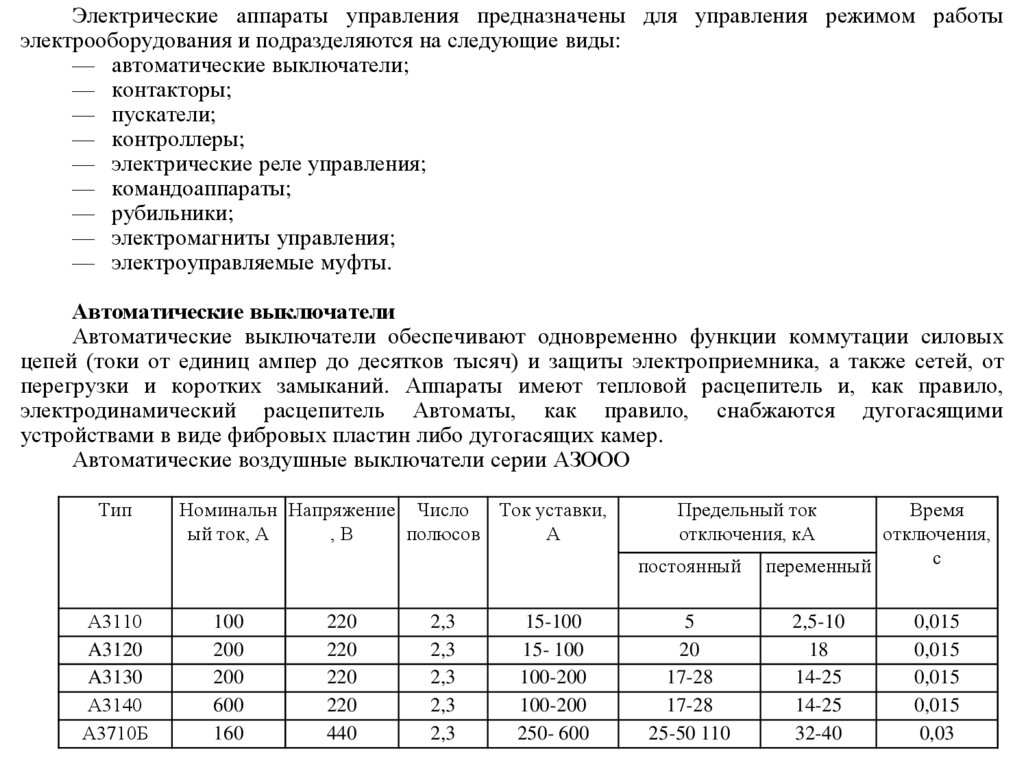

Электрические аппараты управления предназначены для управления режимом работы
электрооборудования и подразделяются на следующие виды:
— автоматические выключатели;
— контакторы;
— пускатели;
— контроллеры;
— электрические реле управления;
— командоаппараты;
— рубильники;
— электромагниты управления;
— электроуправляемые муфты.
Автоматические выключатели
Автоматические выключатели обеспечивают одновременно функции коммутации силовых
цепей (токи от единиц ампер до десятков тысяч) и защиты электроприемника, а также сетей, от
перегрузки и коротких замыканий. Аппараты имеют тепловой расцепитель и, как правило,
электродинамический расцепитель Автоматы, как правило, снабжаются дугогасящими
устройствами в виде фибровых пластин либо дугогасящих камер.
Автоматические воздушные выключатели серии АЗООО
Тип
Номинальн Напряжение Число Ток уставки,
ый ток, А
,В
полюсов
А
Предельный ток
отключения, кА
постоянный
А3110
A3120
A3130
А3140
А3710Б
100
200
200
600
160
220
220
220
220
440
2,3
2,3
2,3
2,3
2,3
15-100
15- 100
100-200
100-200
250- 600
5
20
17-28
17-28
25-50 110
Время
отключения,
с
переменный
2,5-10
18
14-25
14-25
32-40
0,015
0,015
0,015
0,015
0,03

8.

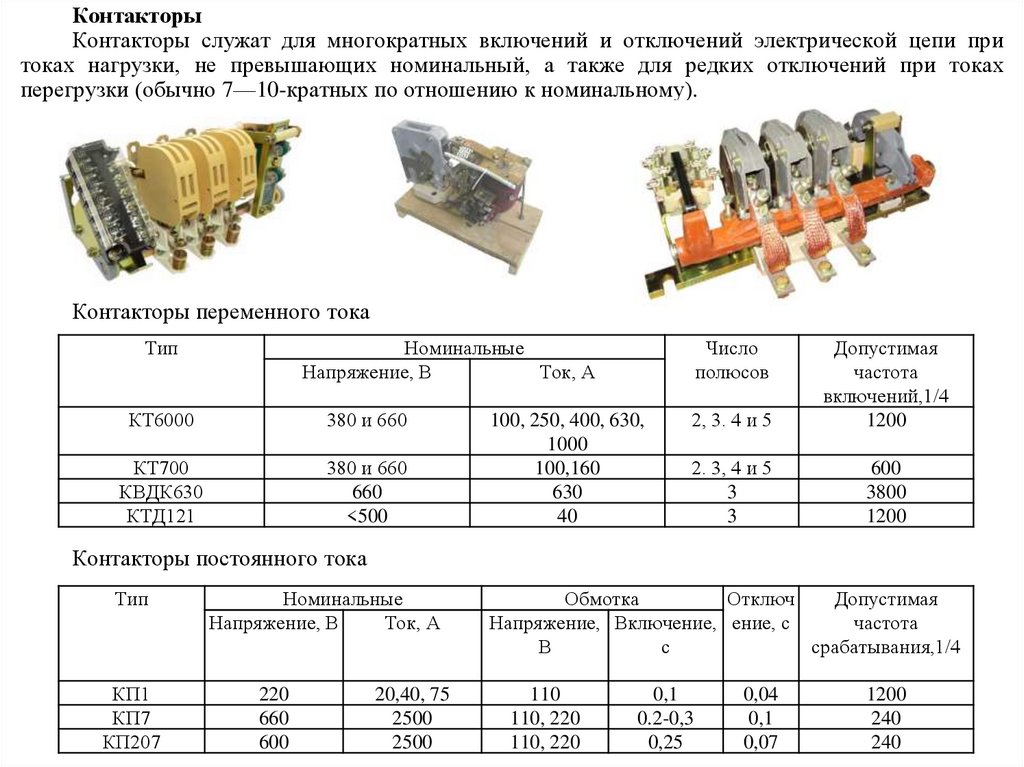

Контакторы
Контакторы служат для многократных включений и отключений электрической цепи при
токах нагрузки, не превышающих номинальный, а также для редких отключений при токах
перегрузки (обычно 7—10-кратных по отношению к номинальному).
Контакторы переменного тока
Тип
Номинальные
Напряжение, В
Ток, А
КТ6000
380 и 660
КТ700
КВДК630
КТД121
380 и 660
660
<500
Число
полюсов
100, 250, 400, 630,
1000
100,160
630
40
2, 3. 4 и 5
Допустимая
частота
включений,1/4
1200
2. 3, 4 и 5
3
3
600
3800
1200
Контакторы постоянного тока
Тип
КП1
КП7
КП207
Номинальные
Напряжение, В
Ток, А
220
660
600
20,40, 75
2500
2500
Обмотка
Отключ
Допустимая
частота
Напряжение, Включение, ение, с
срабатывания,1/4
В
с
110
110, 220
110, 220
0,1
0.2-0,3
0,25
0,04
0,1
0,07
1200
240
240

9.

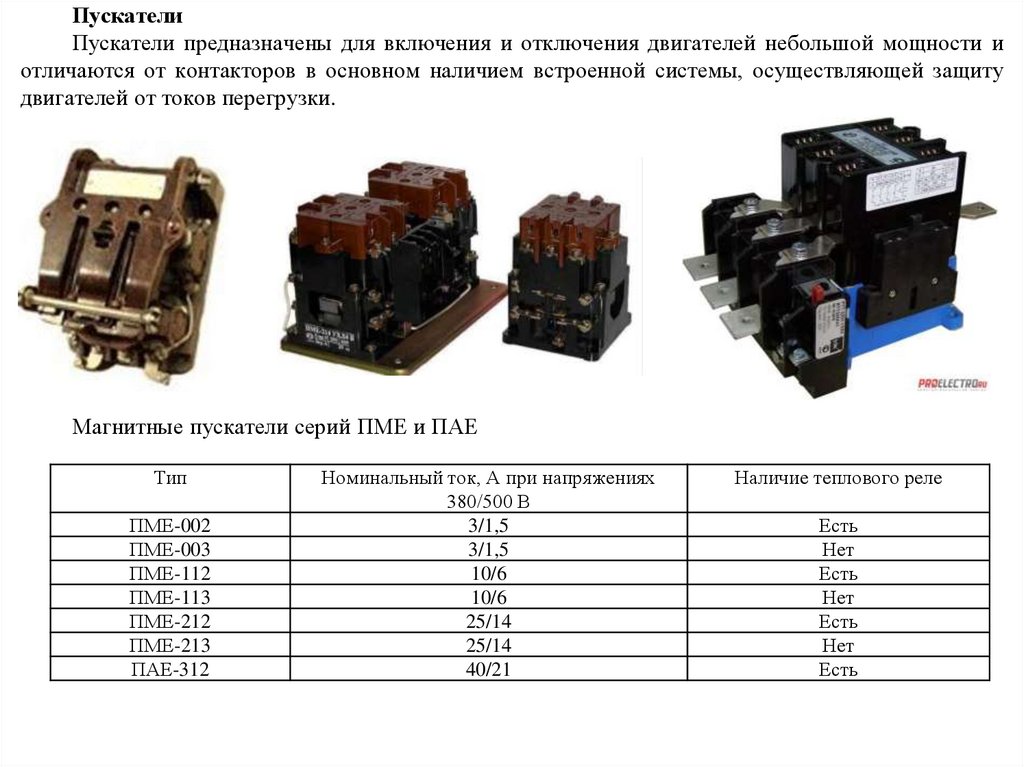

Пускатели
Пускатели предназначены для включения и отключения двигателей небольшой мощности и
отличаются от контакторов в основном наличием встроенной системы, осуществляющей защиту
двигателей от токов перегрузки.
Магнитные пускатели серий ПМЕ и ПАЕ
Тип
ПМЕ-002
ПМЕ-003
ПМЕ-112
ПМЕ-113
ПМЕ-212
ПМЕ-213
ПАЕ-312
Номинальный ток, А при напряжениях
380/500 В
3/1,5
3/1,5
10/6
10/6
25/14
25/14
40/21
Наличие теплового реле
Есть
Нет
Есть
Нет
Есть
Нет
Есть

10.

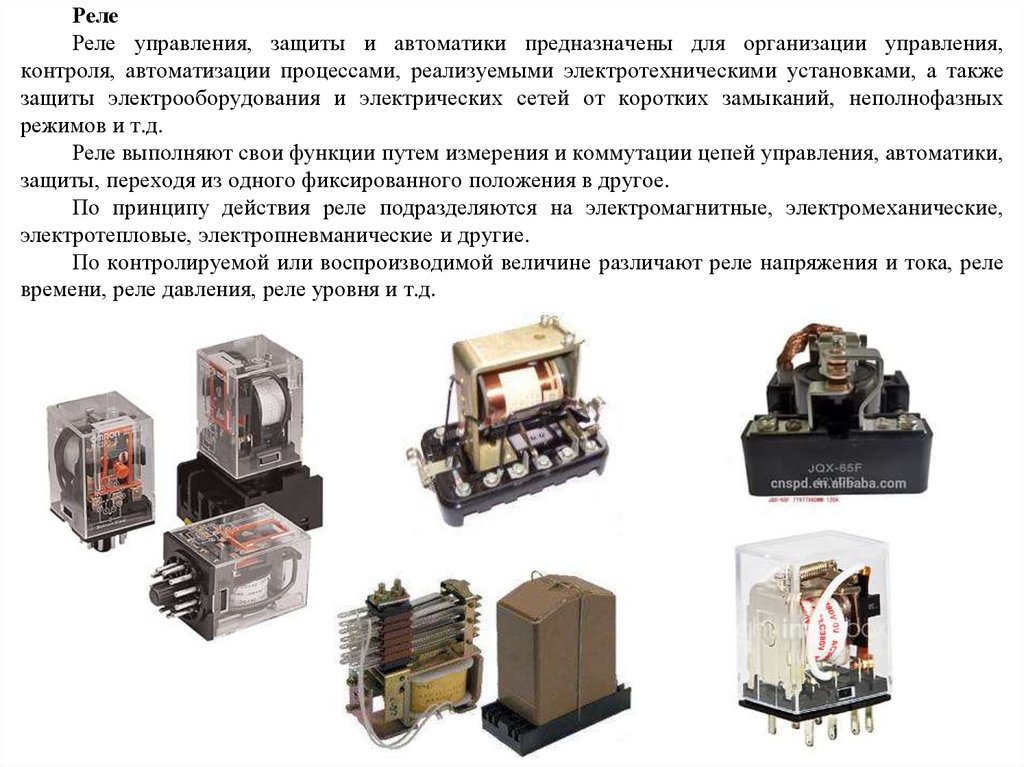

Реле
Реле управления, защиты и автоматики предназначены для организации управления,
контроля, автоматизации процессами, реализуемыми электротехническими установками, а также
защиты электрооборудования и электрических сетей от коротких замыканий, неполнофазных
режимов и т.д.
Реле выполняют свои функции путем измерения и коммутации цепей управления, автоматики,
защиты, переходя из одного фиксированного положения в другое.
По принципу действия реле подразделяются на электромагнитные, электромеханические,
электротепловые, электропневманические и другие.
По контролируемой или воспроизводимой величине различают реле напряжения и тока, реле
времени, реле давления, реле уровня и т.д.

11.

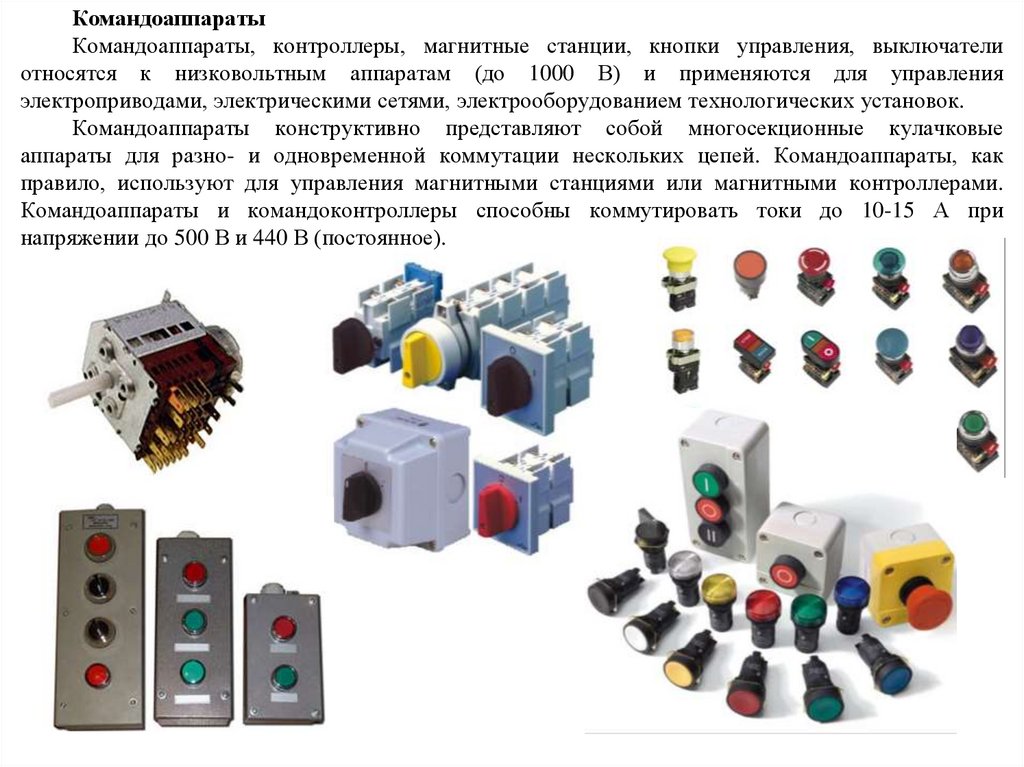

Командоаппараты
Командоаппараты, контроллеры, магнитные станции, кнопки управления, выключатели
относятся к низковольтным аппаратам (до 1000 В) и применяются для управления
электроприводами, электрическими сетями, электрооборудованием технологических установок.
Командоаппараты конструктивно представляют собой многосекционные кулачковые
аппараты для разно- и одновременной коммутации нескольких цепей. Командоаппараты, как
правило, используют для управления магнитными станциями или магнитными контроллерами.
Командоаппараты и командоконтроллеры способны коммутировать токи до 10-15 А при
напряжении до 500 В и 440 В (постоянное).

12.

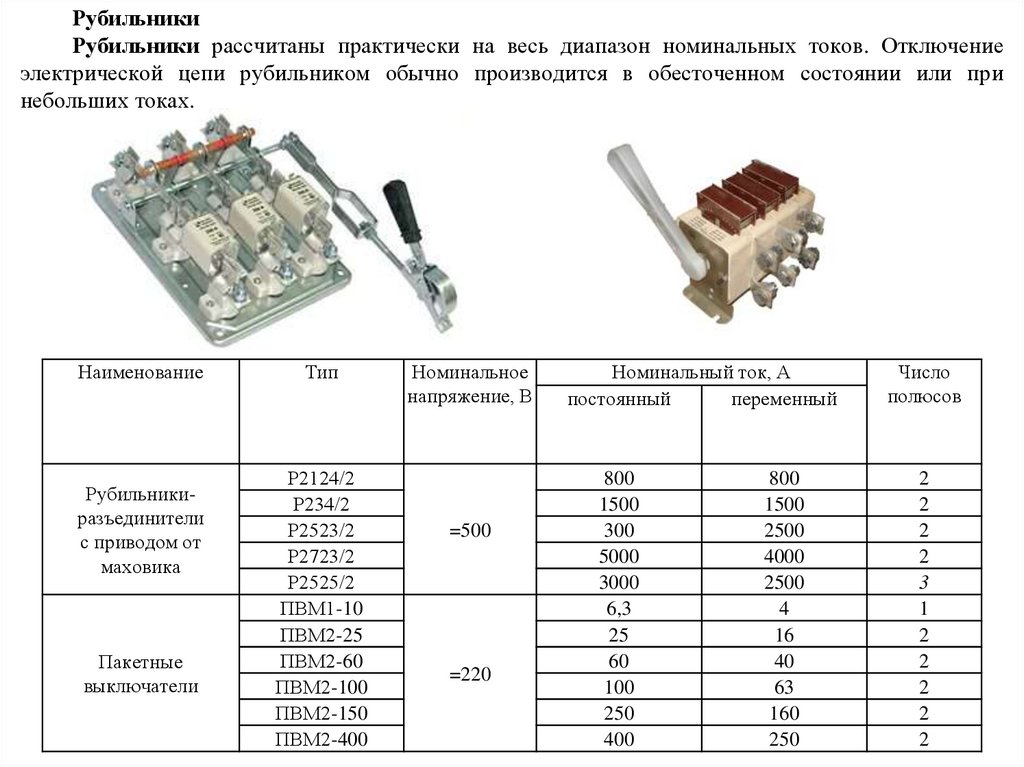

Рубильники
Рубильники рассчитаны практически на весь диапазон номинальных токов. Отключение
электрической цепи рубильником обычно производится в обесточенном состоянии или при
небольших токах.
Наименование
Рубильникиразъединители
с приводом от
маховика
Пакетные
выключатели
Тип
Р2124/2
Р234/2
Р2523/2
Р2723/2
Р2525/2
ПВМ1-10
ПВМ2-25
ПВМ2-60
ПВМ2-100
ПВМ2-150
ПВМ2-400
Номинальное
напряжение, В
=500
=220
Номинальный ток, А
постоянный
переменный
800
1500
300
5000
3000
6,3
25
60
100
250
400
800
1500
2500
4000
2500
4
16
40
63
160
250
Число
полюсов
2
2
2
2
3
1
2
2
2
2
2

13.

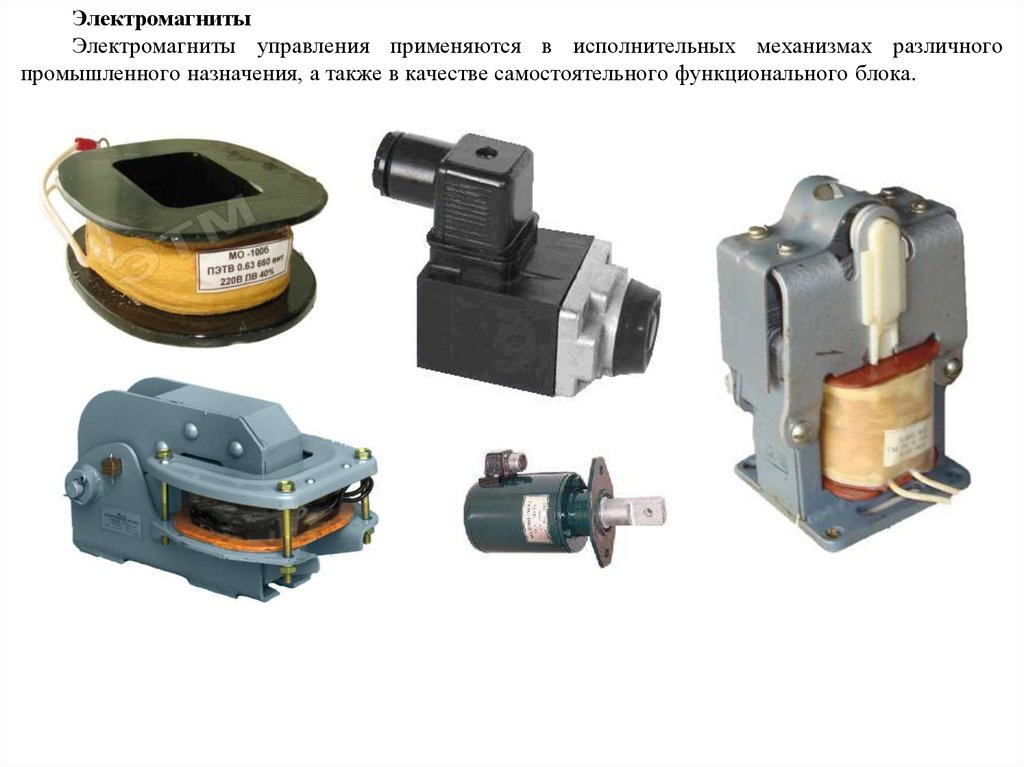

Электромагниты
Электромагниты управления применяются в исполнительных механизмах различного
промышленного назначения, а также в качестве самостоятельного функционального блока.

14.

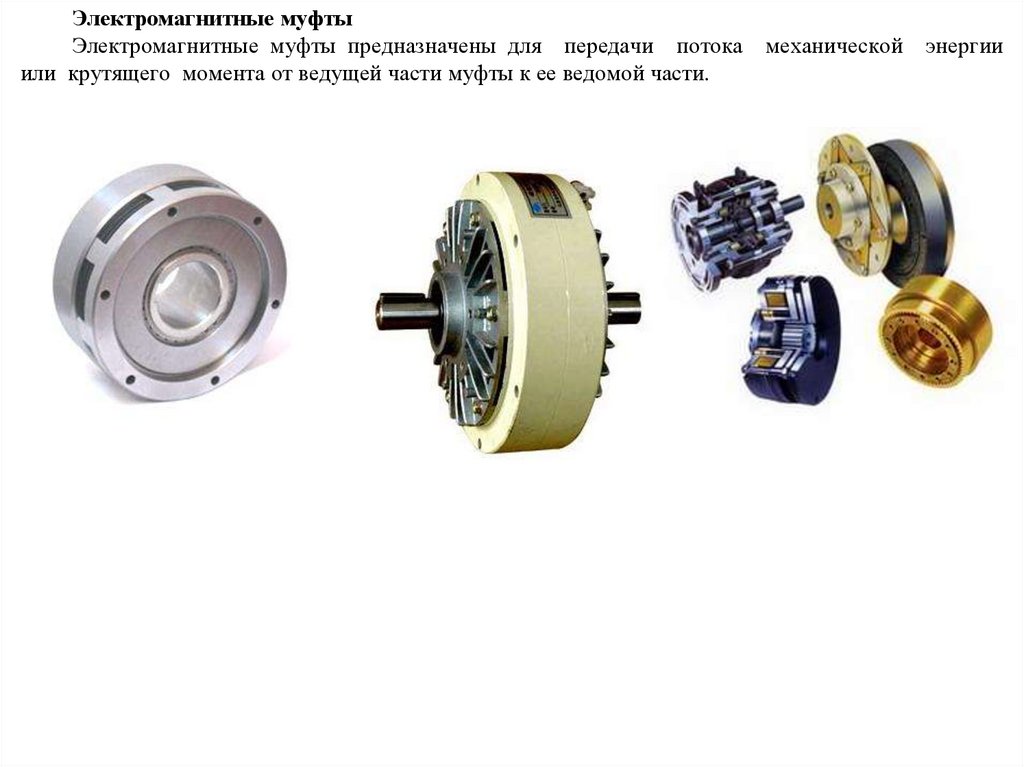

Электромагнитные муфты
Электромагнитные муфты предназначены для передачи потока
или крутящего момента от ведущей части муфты к ее ведомой части.
механической
энергии

15.

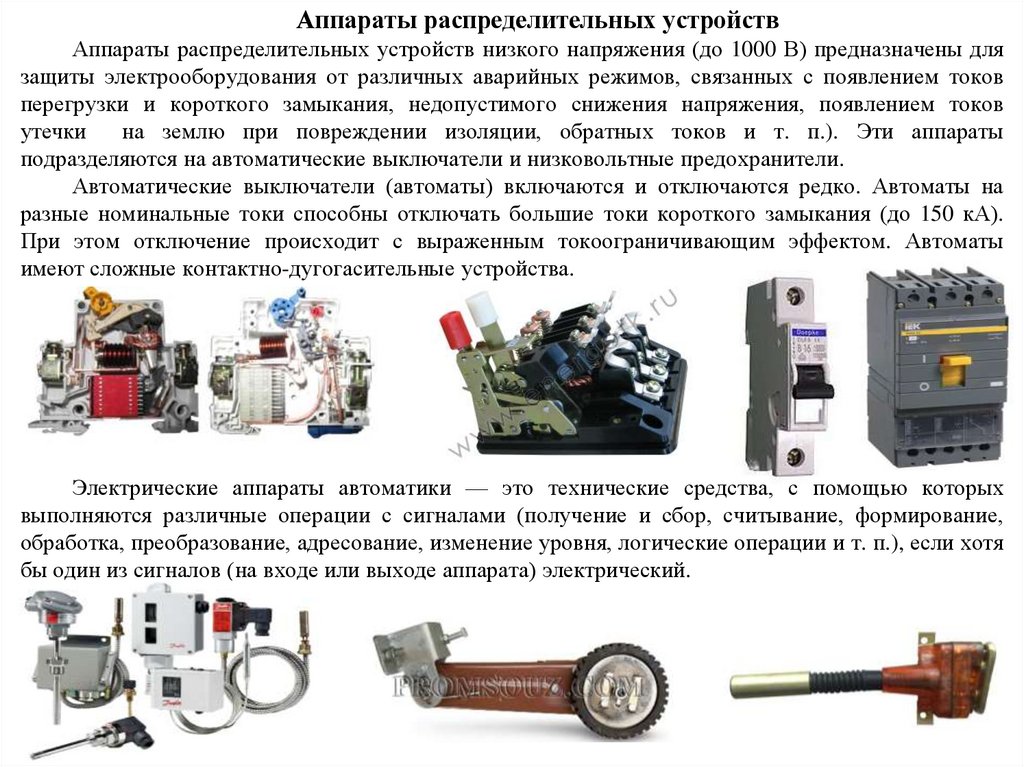

Аппараты распределительных устройств
Аппараты распределительных устройств низкого напряжения (до 1000 В) предназначены для
защиты электрооборудования от различных аварийных режимов, связанных с появлением токов
перегрузки и короткого замыкания, недопустимого снижения напряжения, появлением токов
утечки
на землю при повреждении изоляции, обратных токов и т. п.). Эти аппараты
подразделяются на автоматические выключатели и низковольтные предохранители.
Автоматические выключатели (автоматы) включаются и отключаются редко. Автоматы на
разные номинальные токи способны отключать большие токи короткого замыкания (до 150 кА).
При этом отключение происходит с выраженным токоограничивающим эффектом. Автоматы
имеют сложные контактно-дугогасительные устройства.
Электрические аппараты автоматики — это технические средства, с помощью которых
выполняются различные операции с сигналами (получение и сбор, считывание, формирование,
обработка, преобразование, адресование, изменение уровня, логические операции и т. п.), если хотя
бы один из сигналов (на входе или выходе аппарата) электрический.
