Объемные гидравлические машины

1.

Объемные гидравлические машины

2.

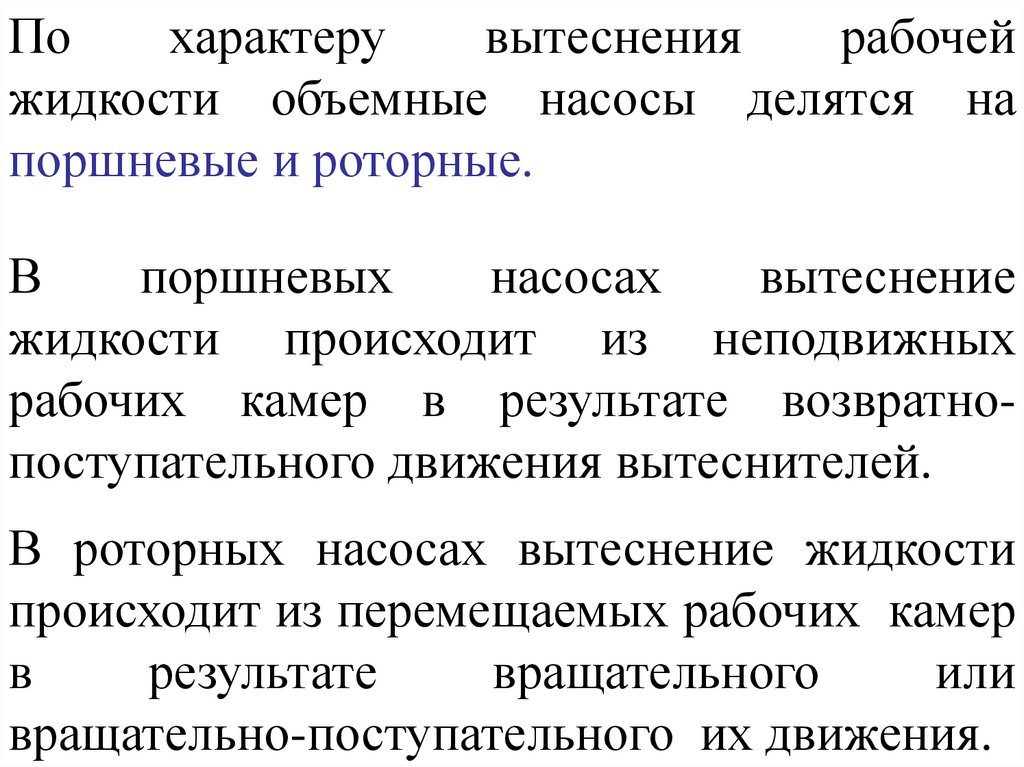

По
характеру
вытеснения
рабочей
жидкости объемные насосы делятся на
поршневые и роторные.
В
поршневых
насосах
вытеснение
жидкости происходит из неподвижных
рабочих камер в результате возвратнопоступательного движения вытеснителей.
В роторных насосах вытеснение жидкости
происходит из перемещаемых рабочих камер
в
результате
вращательного
или
вращательно-поступательного их движения.

3.

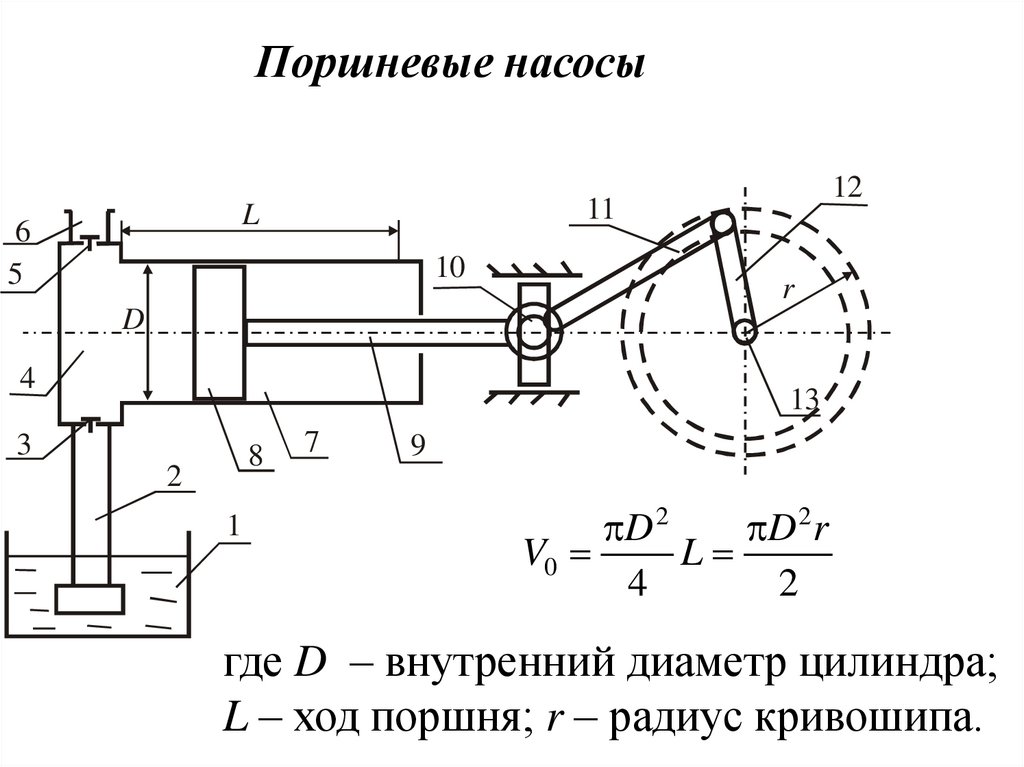

Поршневые насосы
11
L
6
5
12
10
r
D
4
13
3
8
2
1
7
9
D 2
D 2 r
V0
L
4
2
где D – внутренний диаметр цилиндра;
L – ход поршня; r – радиус кривошипа.

4.

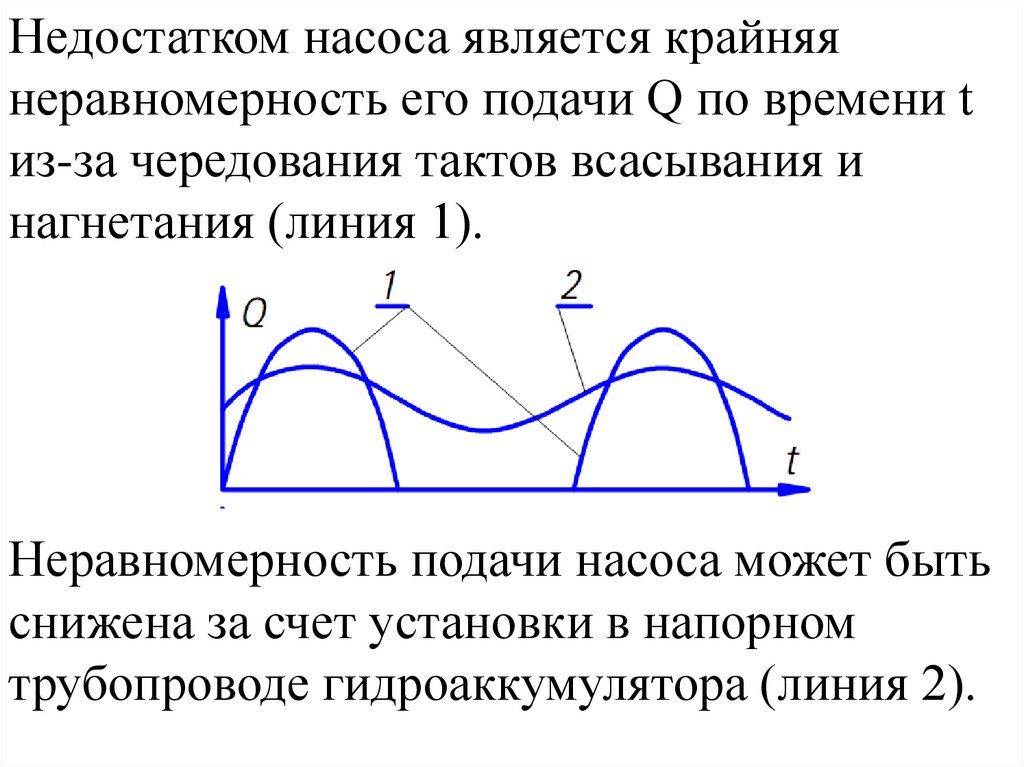

Недостатком насоса является крайняя
неравномерность его подачи Q по времени t
из-за чередования тактов всасывания и
нагнетания (линия 1).
Неравномерность подачи насоса может быть
снижена за счет установки в напорном
трубопроводе гидроаккумулятора (линия 2).

5.

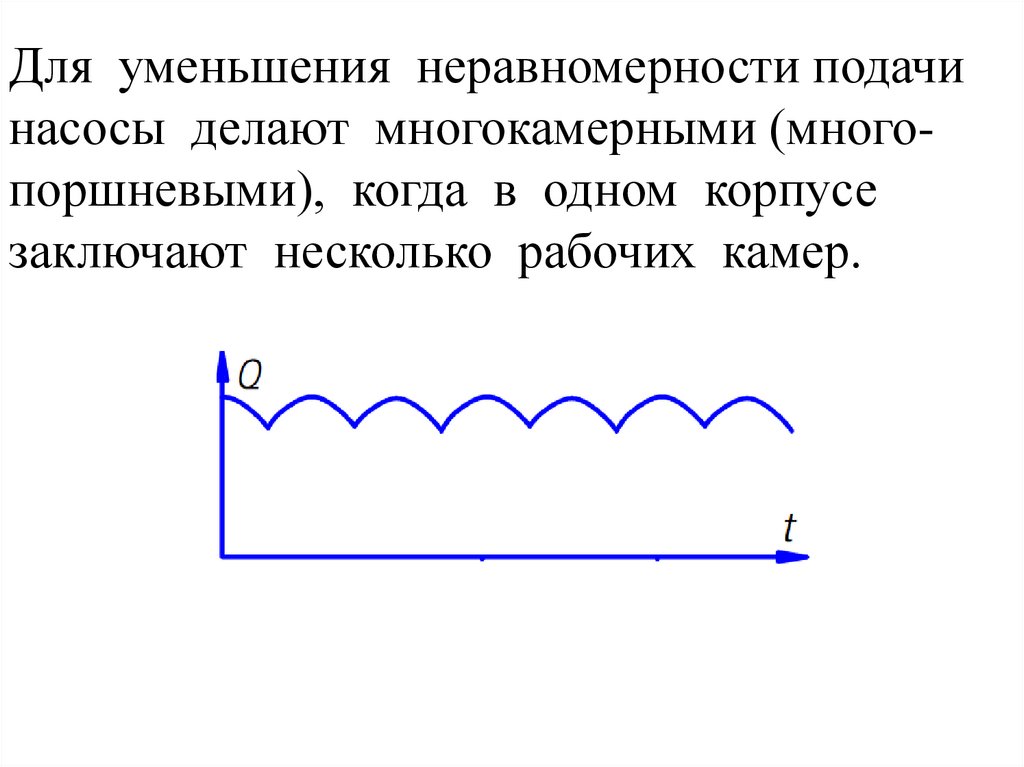

Для уменьшения неравномерности подачи
насосы делают многокамерными (многопоршневыми), когда в одном корпусе
заключают несколько рабочих камер.

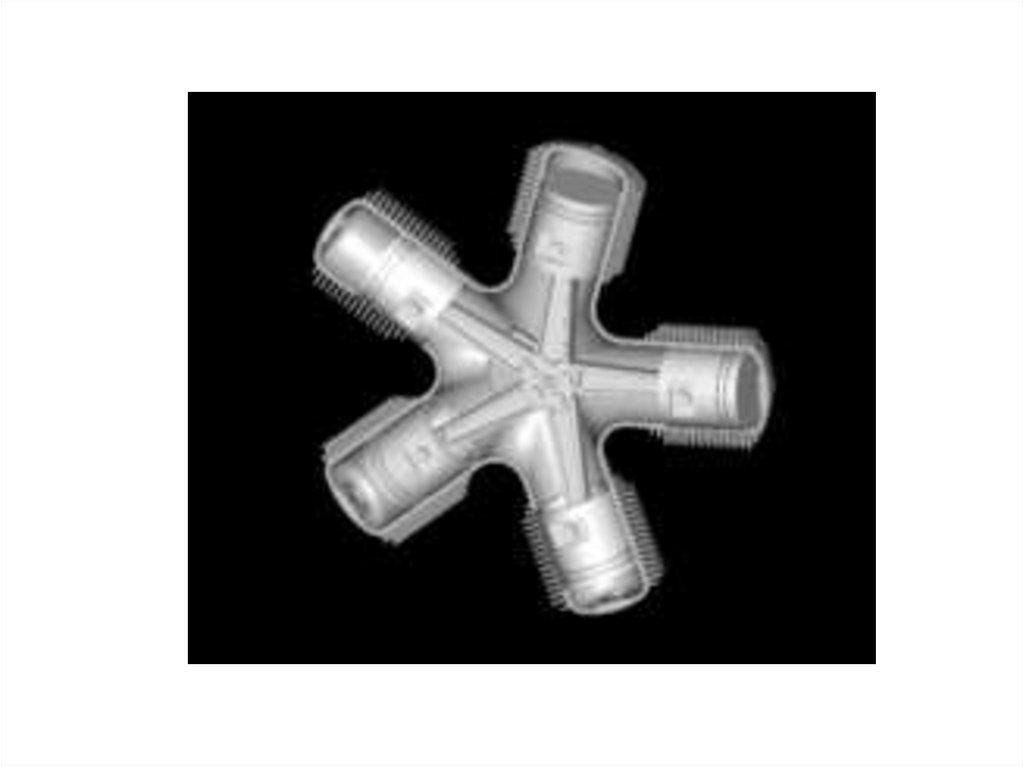

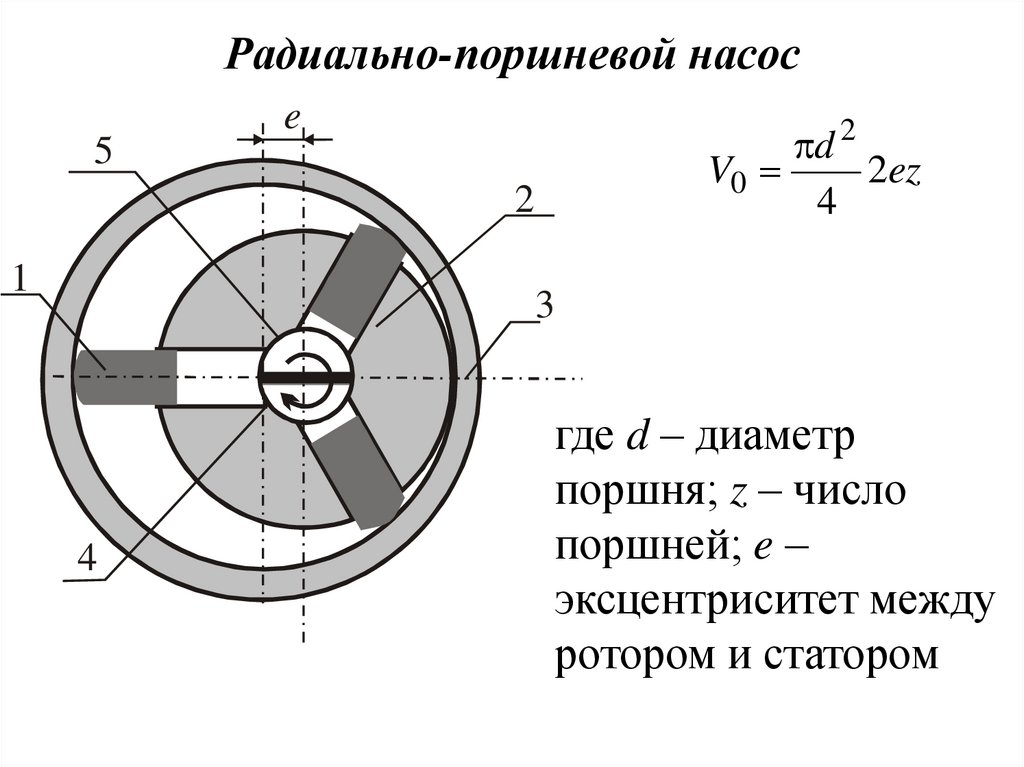

6. Радиально-поршневой насос

5
e
d 2
V0
2ez
4
2
1
3
4
где d – диаметр
поршня; z – число
поршней; e –
эксцентриситет между
ротором и статором

7.

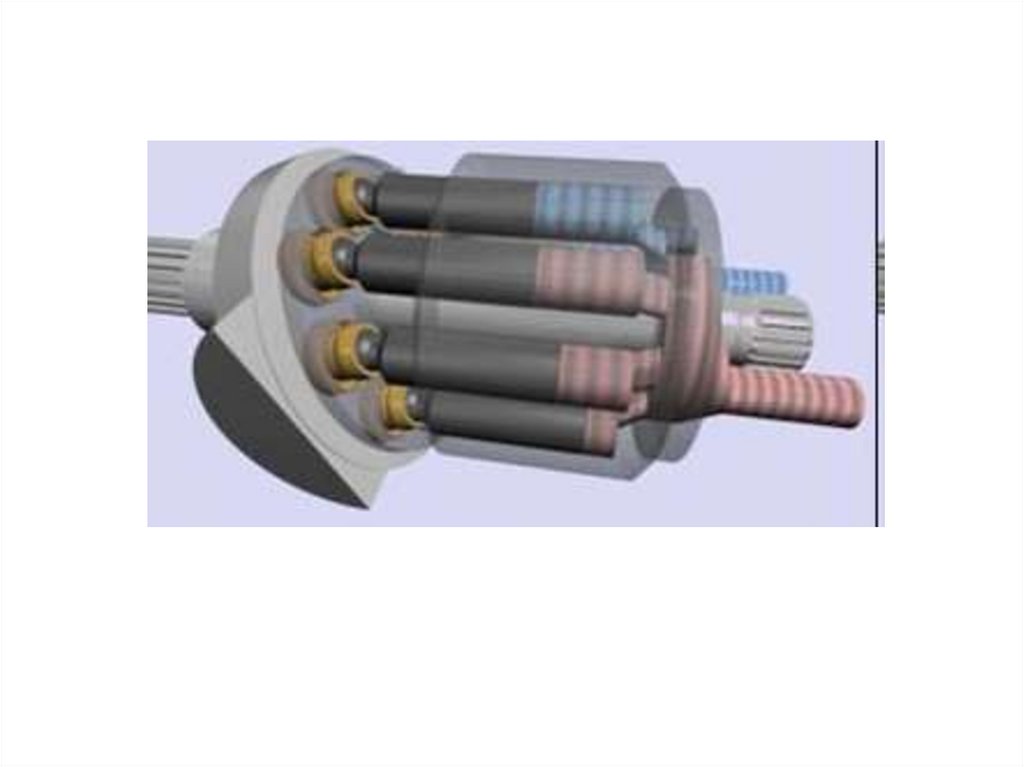

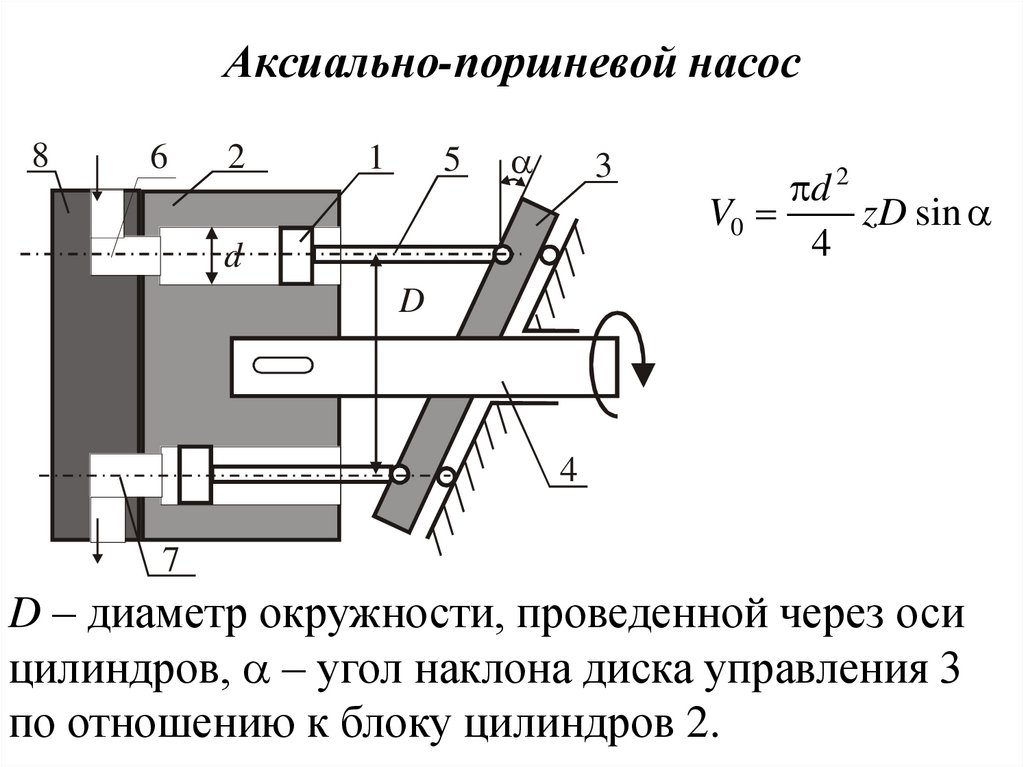

8. Аксиально-поршневой насос

8
6
2
1
5
3
d
d 2
V0
zD sin
4
D
4
7
D – диаметр окружности, проведенной через оси
цилиндров, – угол наклона диска управления 3
по отношению к блоку цилиндров 2.

9.

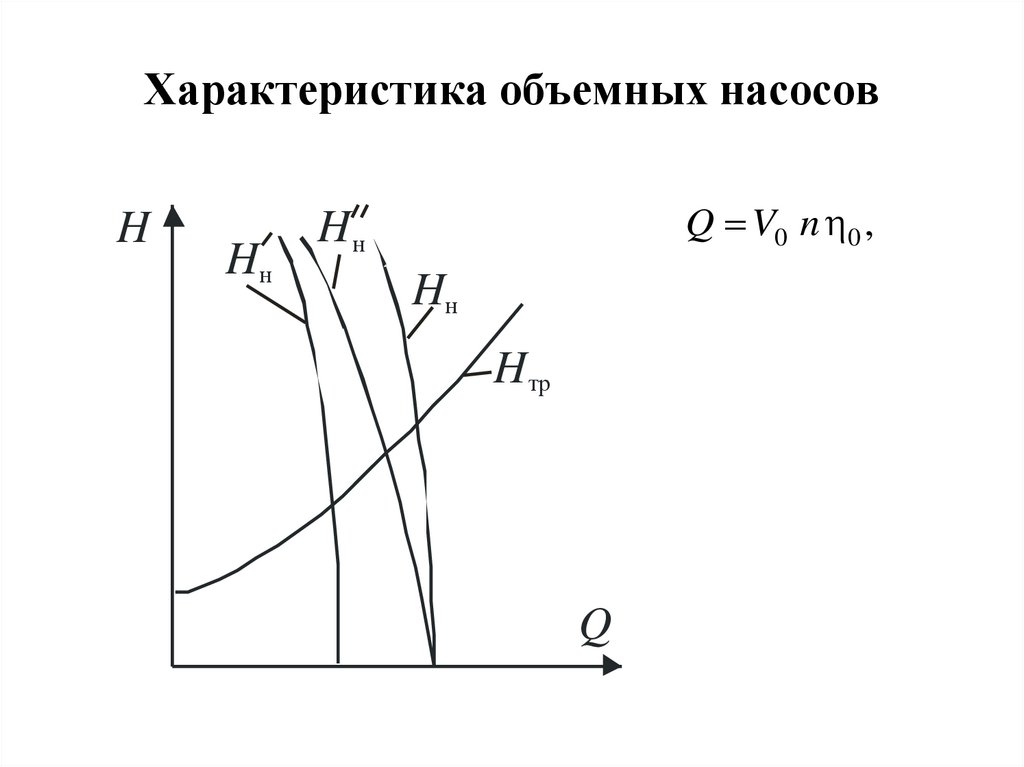

10. Характеристика объемных насосов

H
Hн
Q V0 n 0 ,
Hн
Hн
H тр
Q

11.

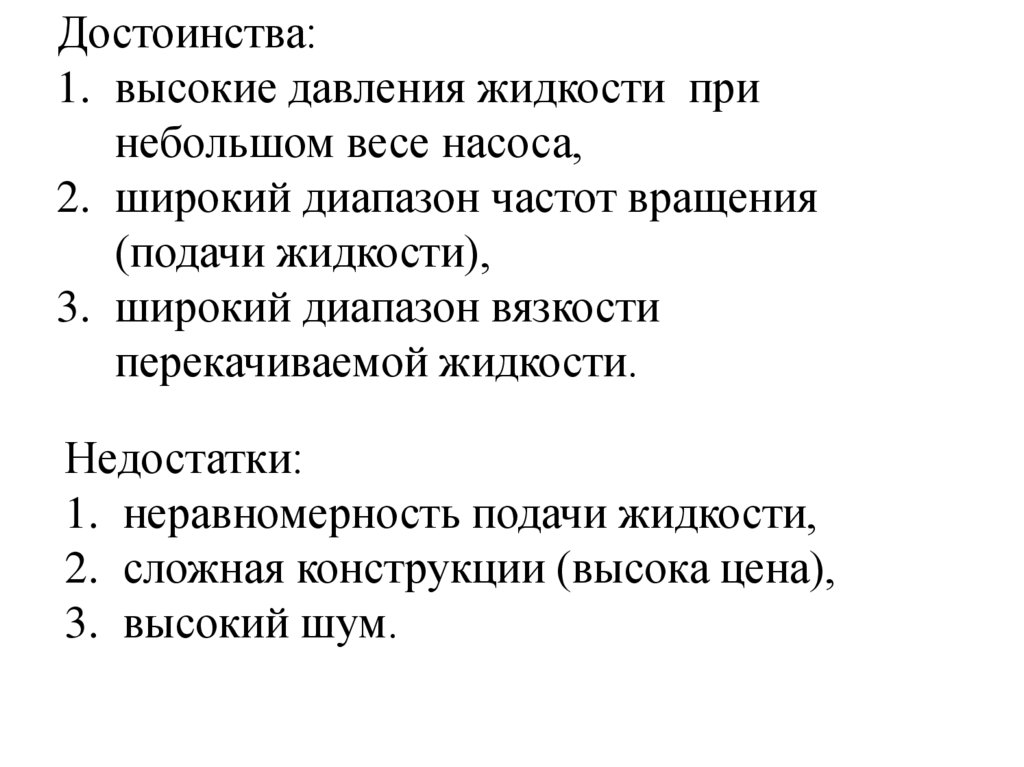

Достоинства:
1. высокие давления жидкости при
небольшом весе насоса,
2. широкий диапазон частот вращения
(подачи жидкости),
3. широкий диапазон вязкости
перекачиваемой жидкости.
Недостатки:
1. неравномерность подачи жидкости,
2. сложная конструкции (высока цена),
3. высокий шум.

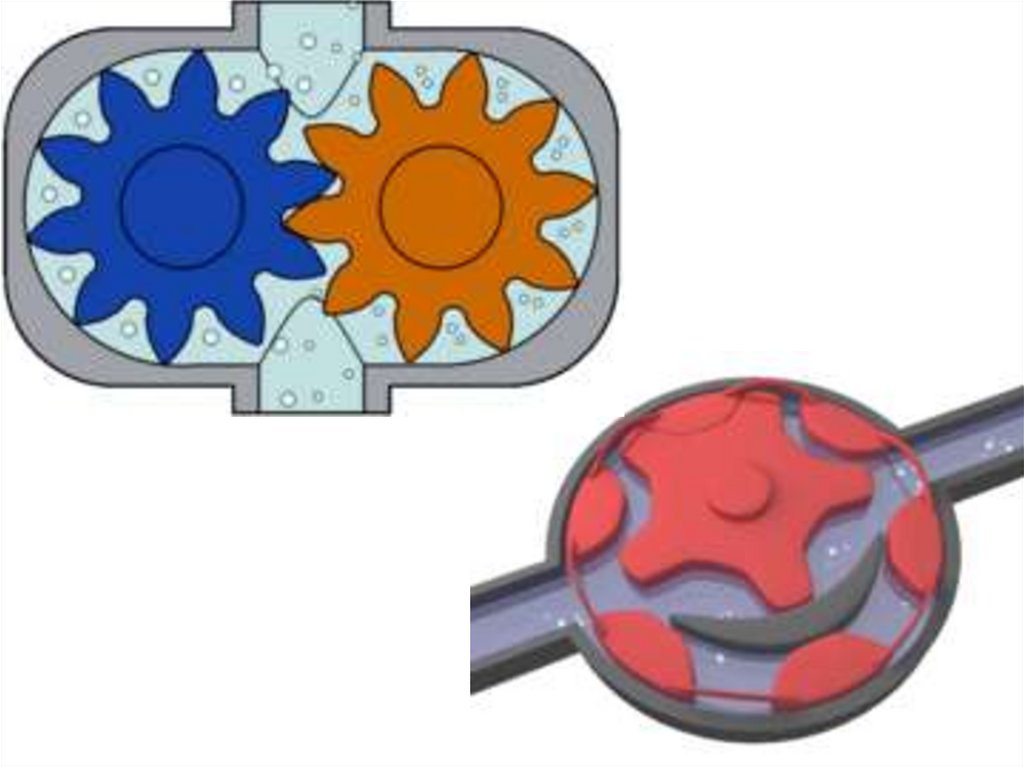

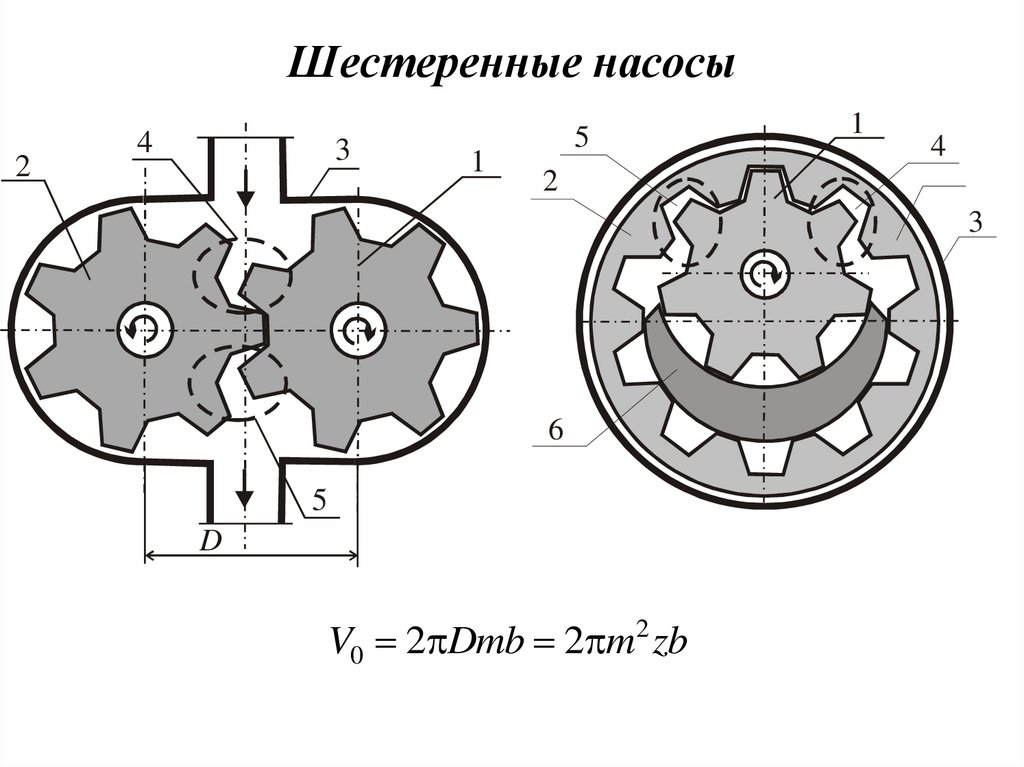

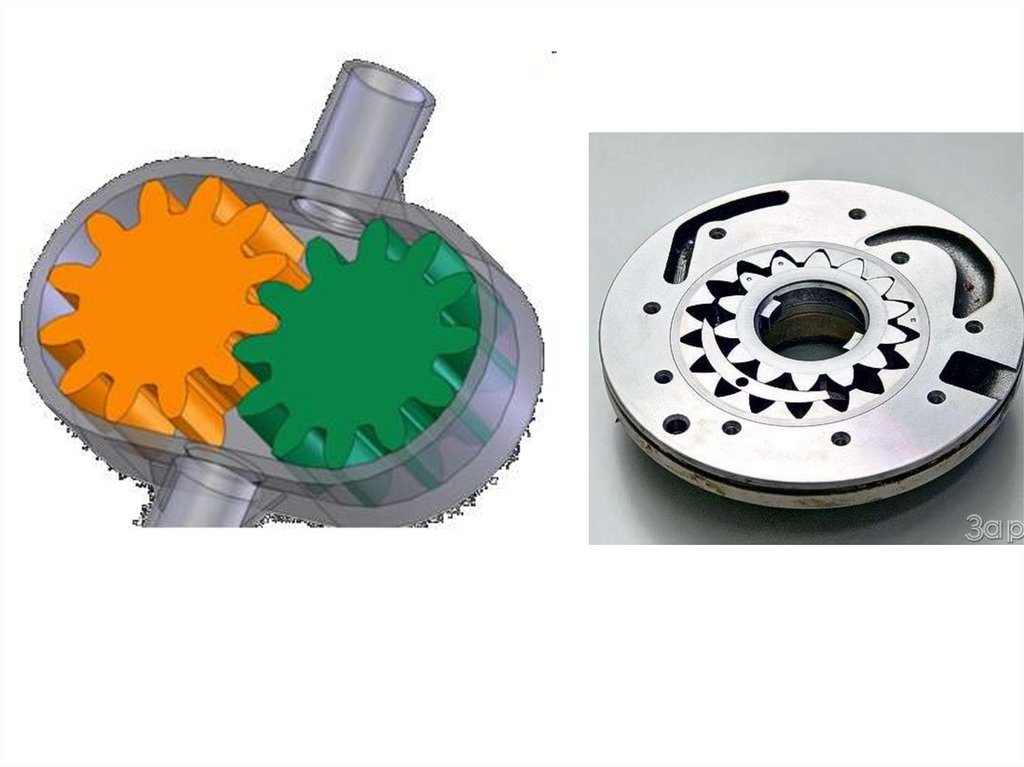

12. Шестеренные насосы

2
4
3
1
5
1
4
2
3
6
5
D
V0 2 Dmb 2 m2 zb

13.

14.

15.

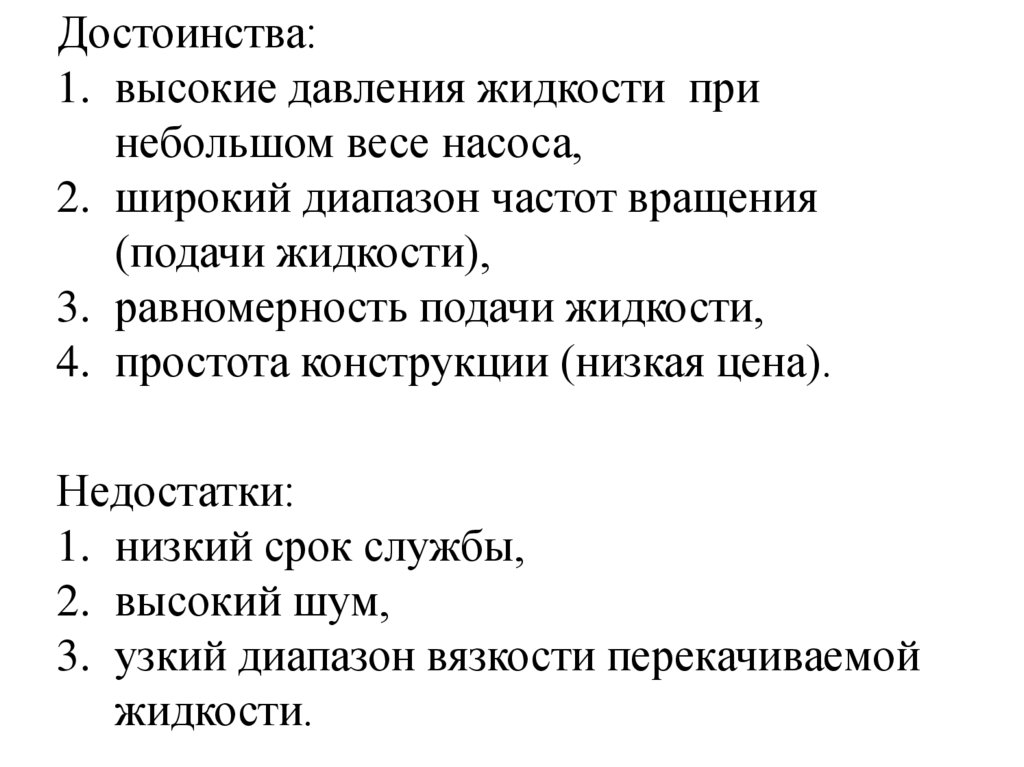

Достоинства:
1. высокие давления жидкости при
небольшом весе насоса,
2. широкий диапазон частот вращения
(подачи жидкости),
3. равномерность подачи жидкости,
4. простота конструкции (низкая цена).
Недостатки:
1. низкий срок службы,
2. высокий шум,
3. узкий диапазон вязкости перекачиваемой
жидкости.

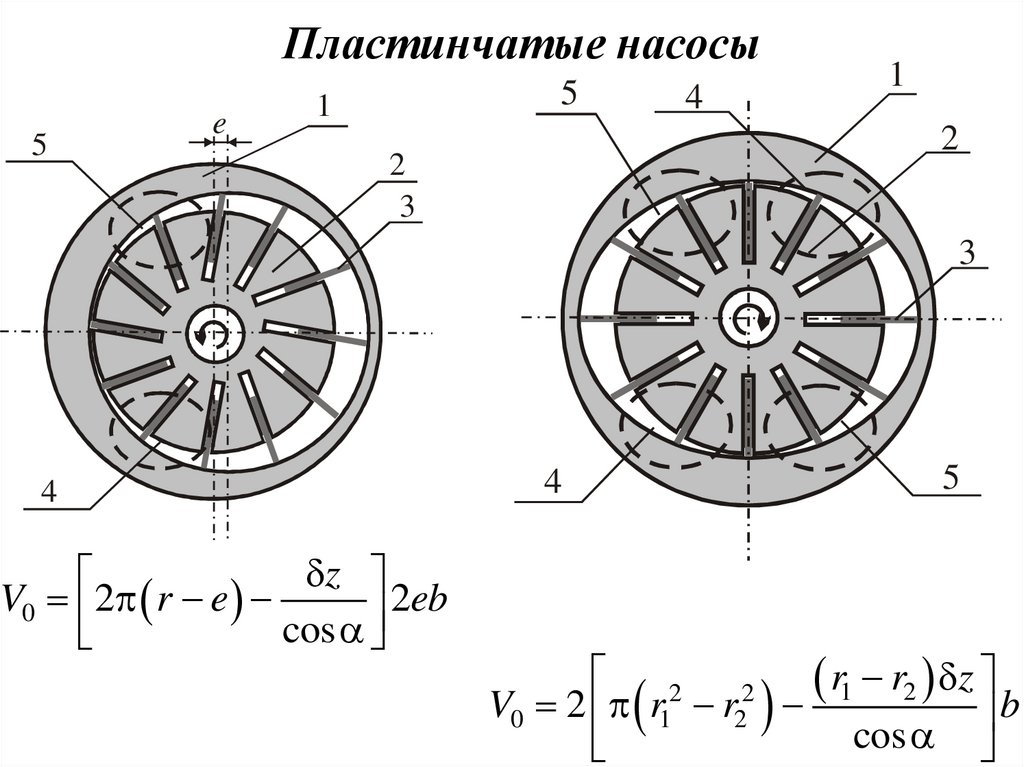

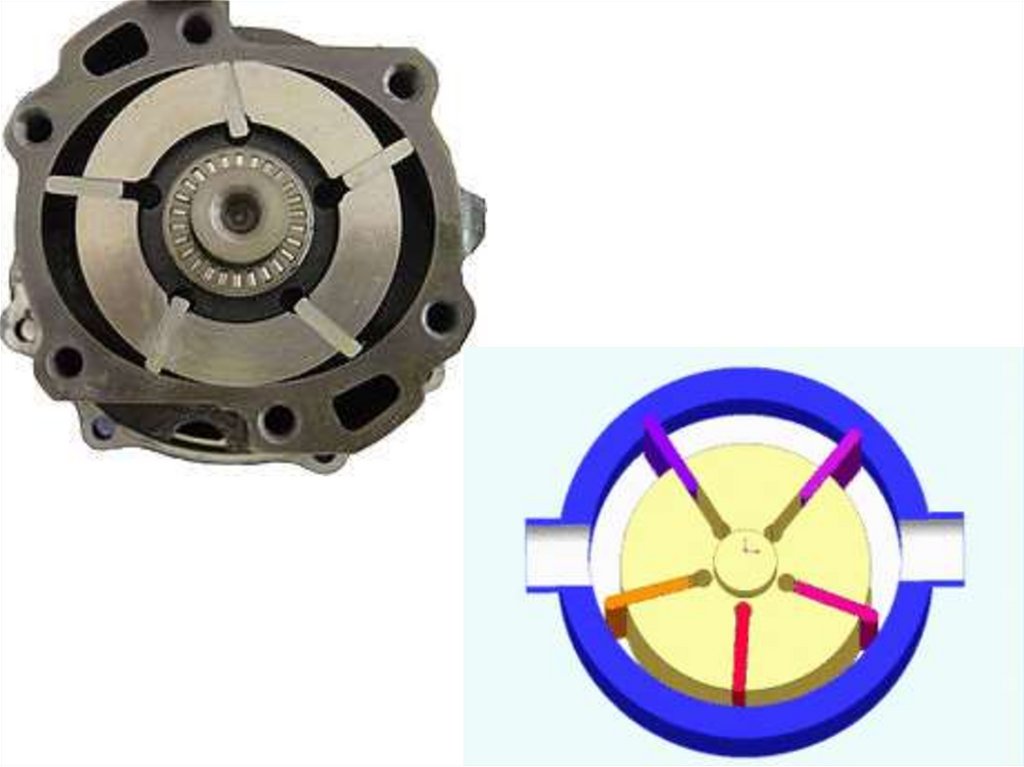

16. Пластинчатые насосы

5
e
5
1
4
1
2
2
3
3
4
z
V0 2 r e
2eb
cos
4
5
r1 r2 z
2
2
V0 2 r1 r2
b
cos

17.

18.

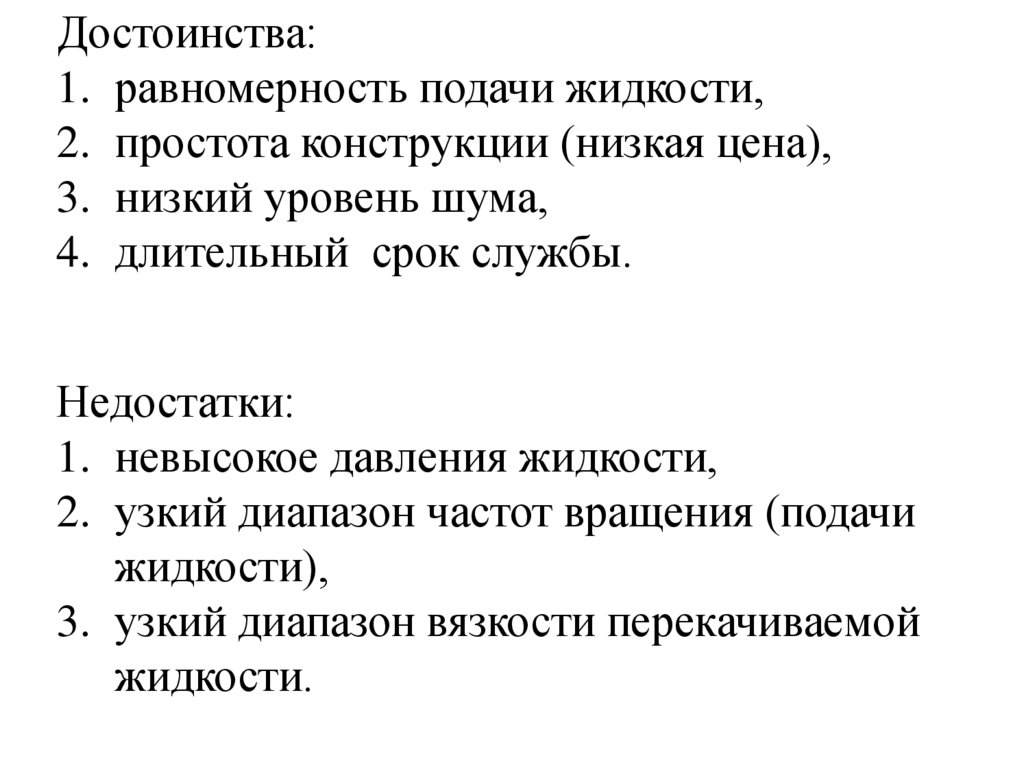

Достоинства:
1. равномерность подачи жидкости,
2. простота конструкции (низкая цена),
3. низкий уровень шума,
4. длительный срок службы.
Недостатки:
1. невысокое давления жидкости,
2. узкий диапазон частот вращения (подачи
жидкости),
3. узкий диапазон вязкости перекачиваемой
жидкости.

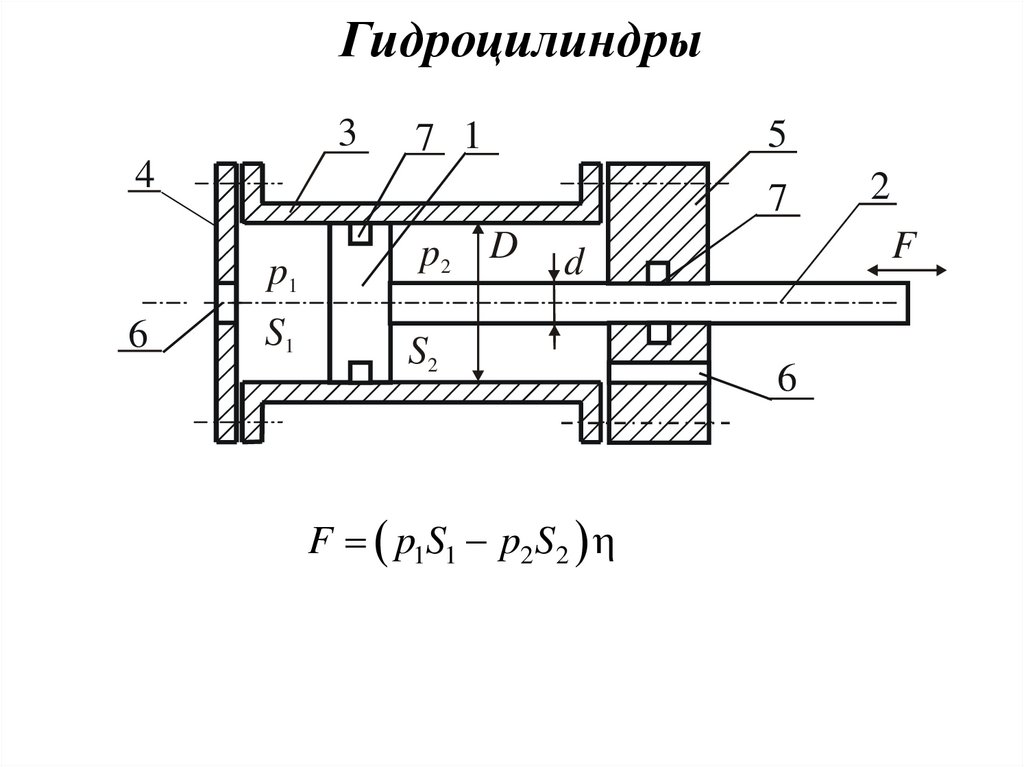

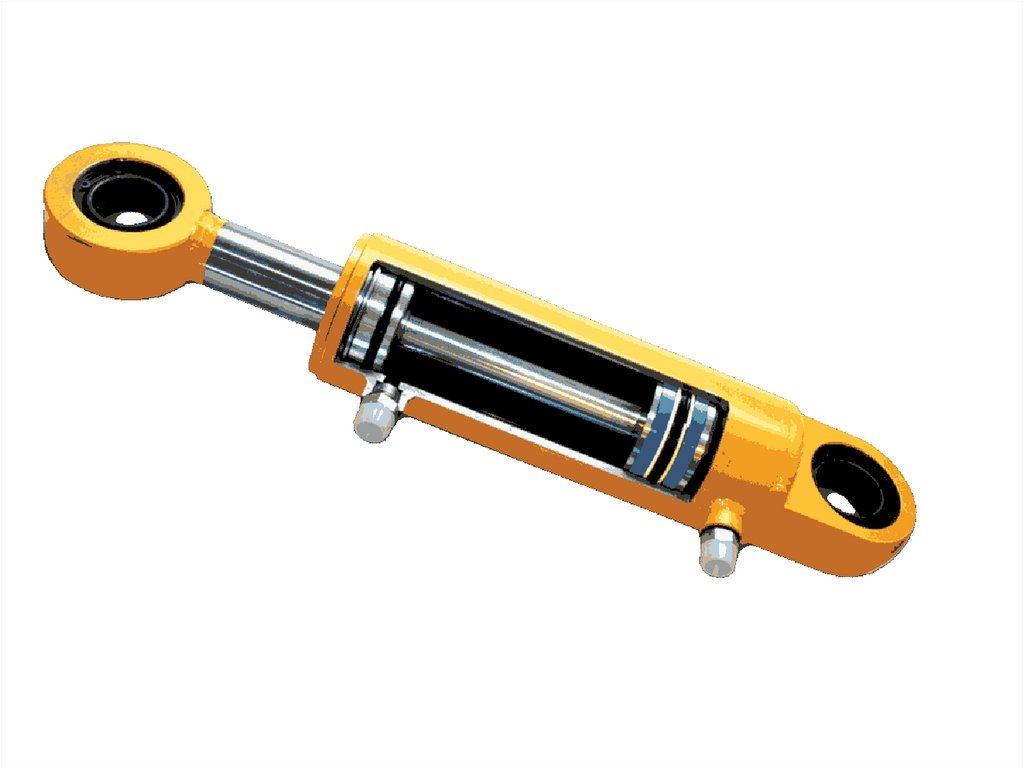

19. Гидроцилиндры

3
5
7 1
4
6
7
p1
p2 D
S1
S2
F
d
F p1S1 p2 S2
2
6

20.

21.

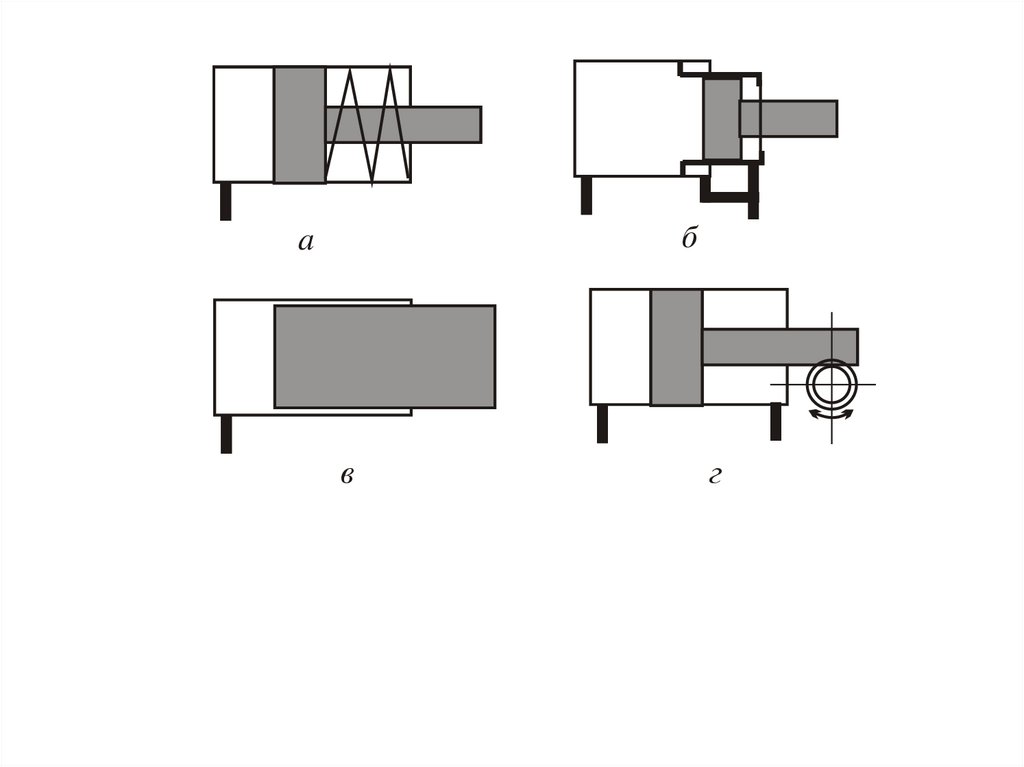

б
a
в
г

22.

23.

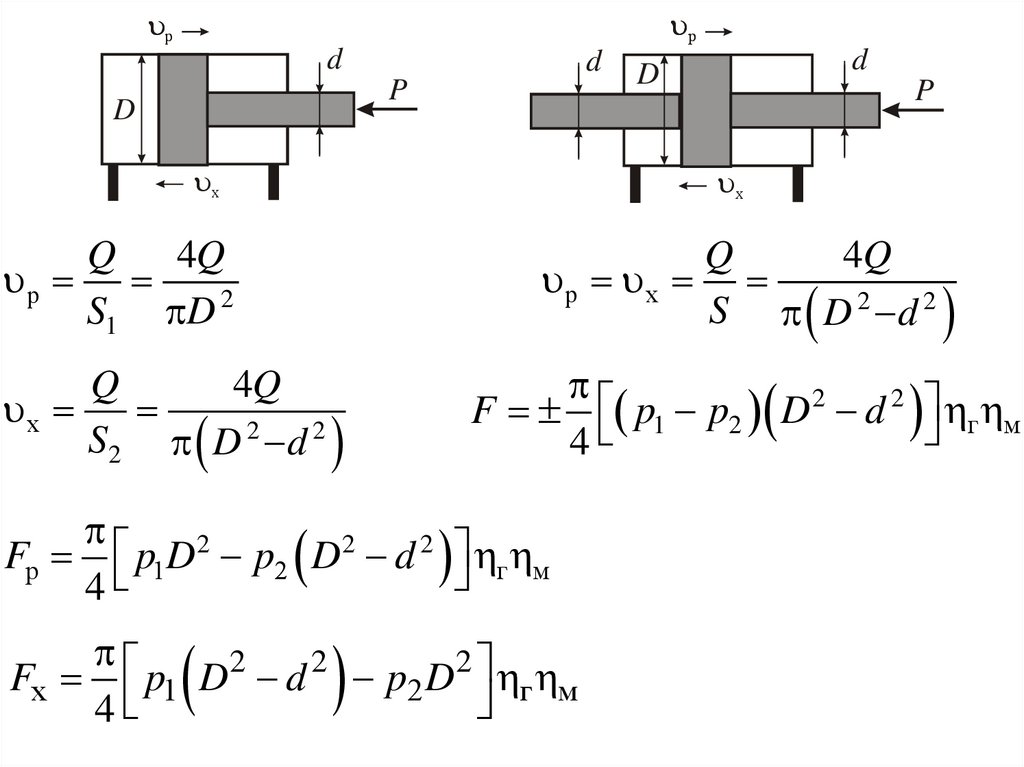

р
р
d
d
P
D
х
P
х
Q
4Q
р х
S D 2 d 2
Q
4Q
р
S1 D 2
Q
4Q
х
S2 D 2 d 2
F p1 p2 D 2 d 2 г м
4
Fр p1D2 p2 D2 d 2 г м
4
d
D
2
2
2
Fх
p1 D d p2 D г м
4

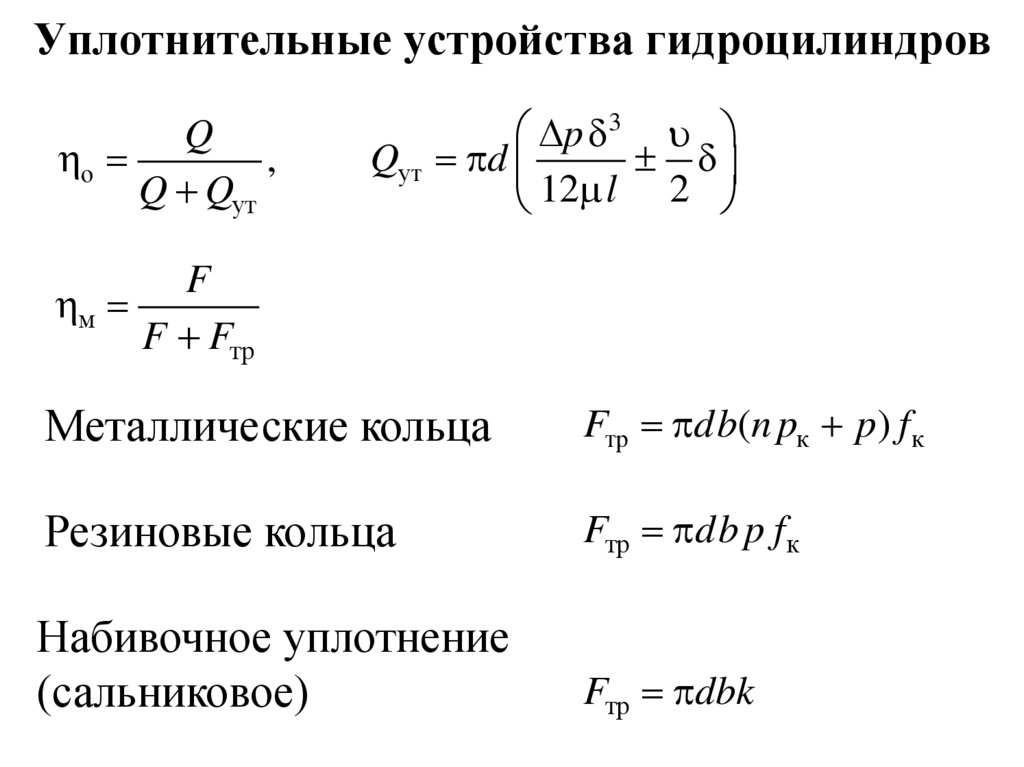

24. Уплотнительные устройства гидроцилиндров

Q
о
,
Q Qут
p 3
Qут d
12 l 2
F
м
F Fтр
Металлические кольца
Fтр db(n pк p) fк
Резиновые кольца
Fтр db p f к
Набивочное уплотнение
(сальниковое)
Fтр dbk

25.

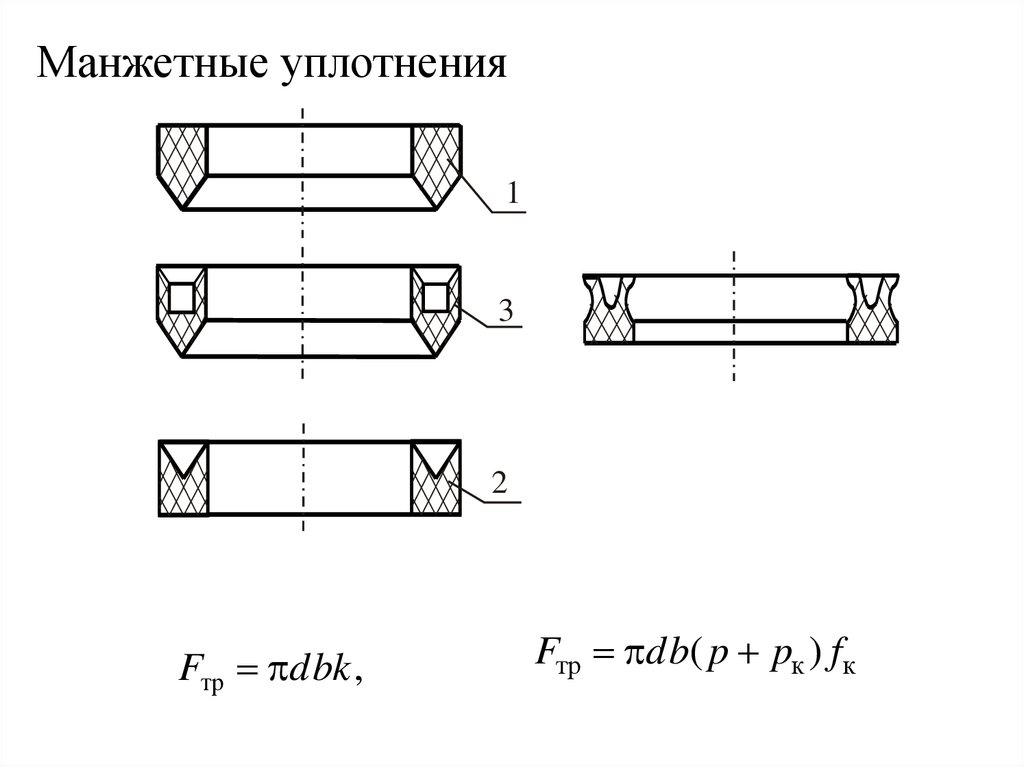

Манжетные уплотнения
1
3
2
Fтр dbk ,
Fтр db( p pк ) fк
