Фрамужные приборы в торговой программе ТБМ

1.

ФРАМУЖНЫЕ ПРИБОРЫ
в торговой программе ТБМ
2021г.

2.

=
=

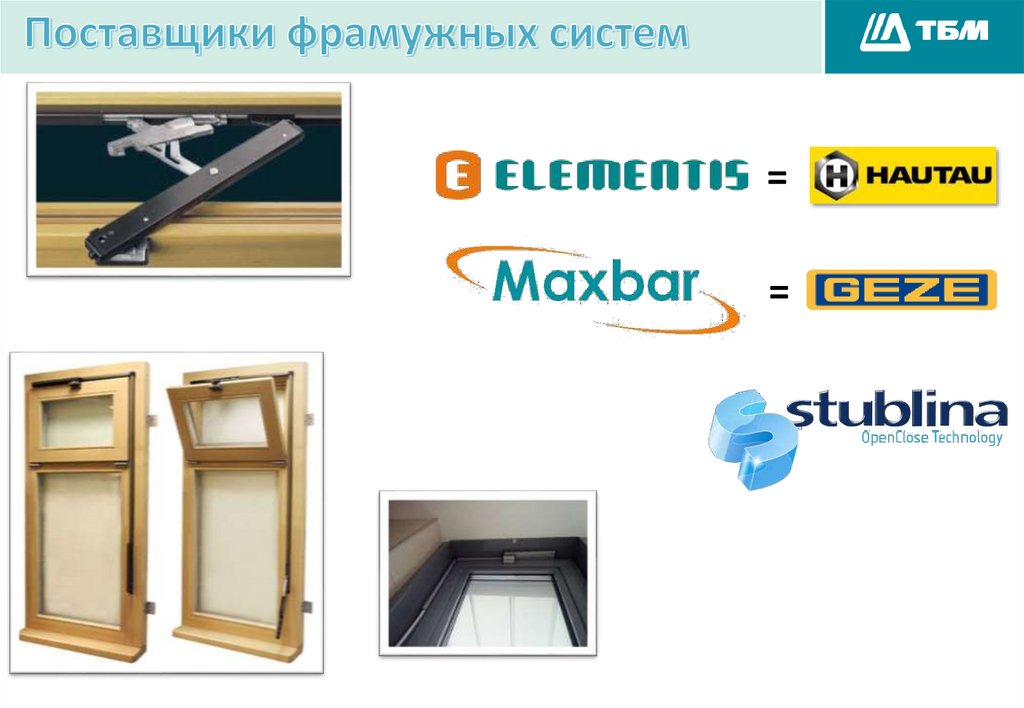

3.

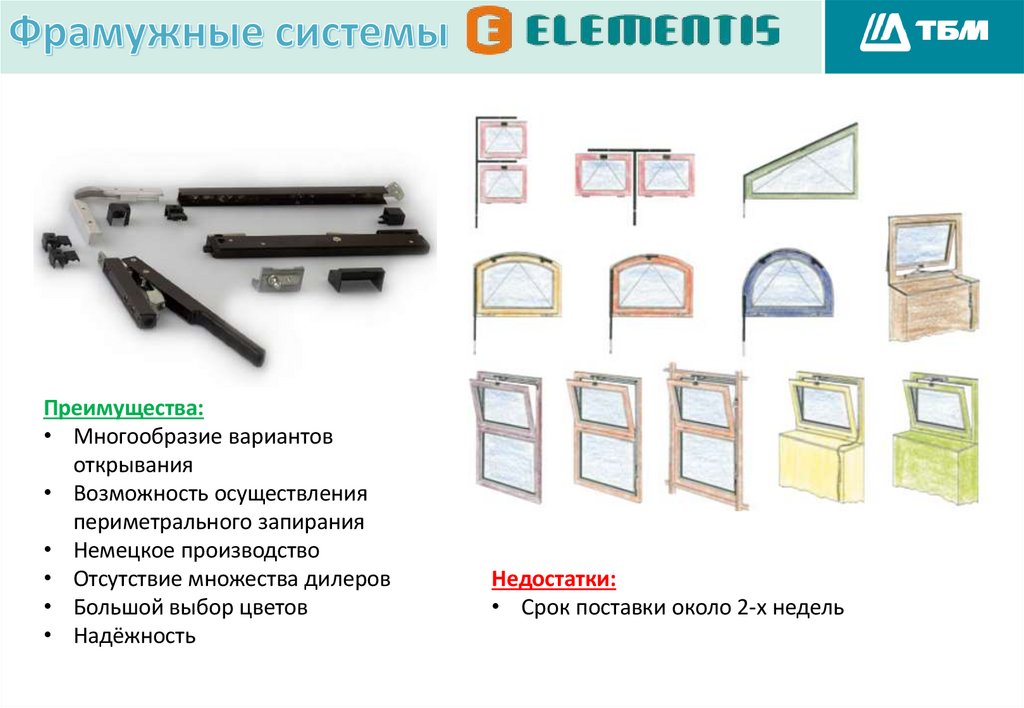

Преимущества:
• Многообразие вариантов
открывания
• Возможность осуществления
периметрального запирания
• Немецкое производство
• Отсутствие множества дилеров
• Большой выбор цветов
• Надёжность
Недостатки:
• Срок поставки около 2-х недель

4.

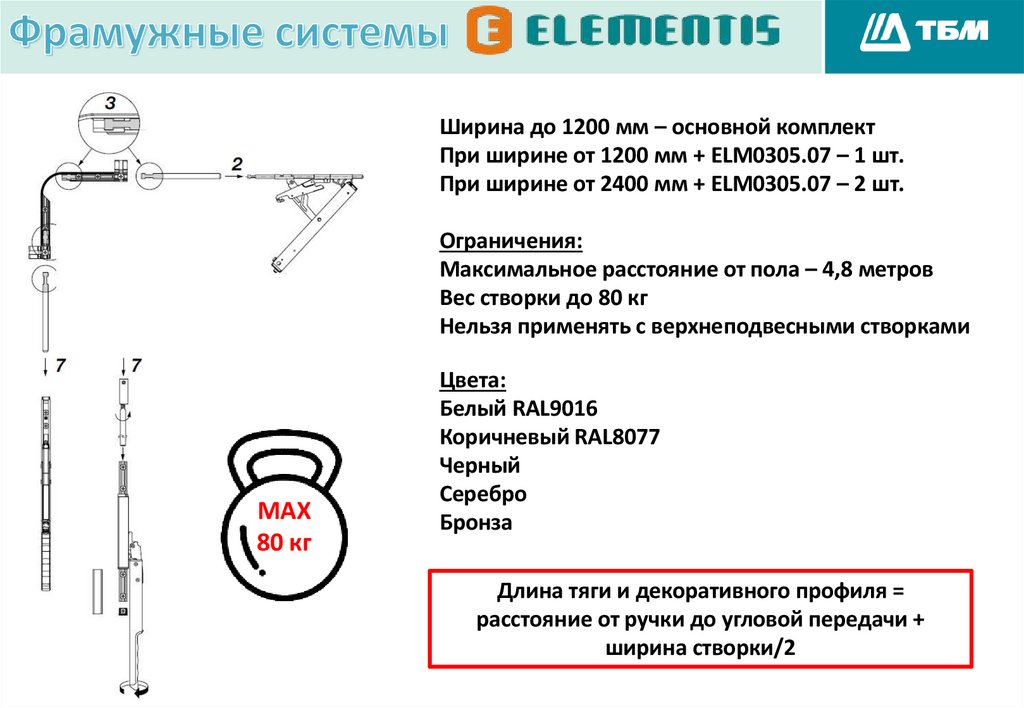

Ширина до 1200 мм – основной комплект
При ширине от 1200 мм + ELM0305.07 – 1 шт.
При ширине от 2400 мм + ELM0305.07 – 2 шт.
Ограничения:
Максимальное расстояние от пола – 4,8 метров
Вес створки до 80 кг
Нельзя применять с верхнеподвесными створками
MAX
80 кг
Цвета:
Белый RAL9016
Коричневый RAL8077
Черный
Серебро
Бронза
Длина тяги и декоративного профиля =
расстояние от ручки до угловой передачи +
ширина створки/2

5.

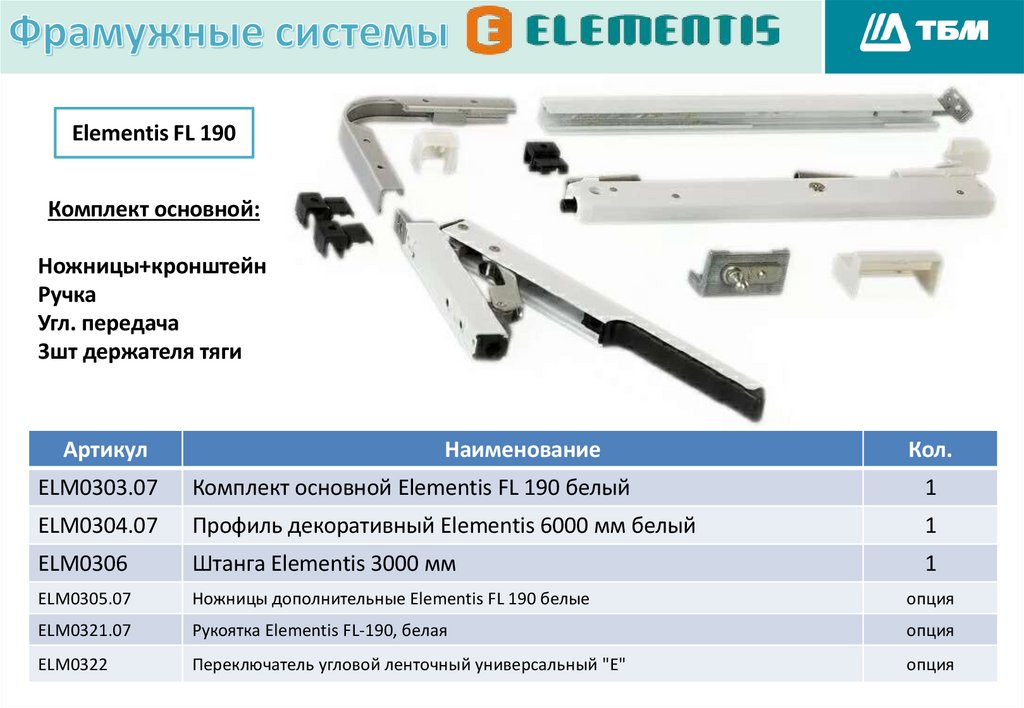

Elementis FL 190
Комплект основной:
Ножницы+кронштейн
Ручка
Угл. передача
3шт держателя тяги
Артикул
Наименование
Кол.
ELM0303.07
Комплект основной Elementis FL 190 белый
1
ELM0304.07
Профиль декоративный Elementis 6000 мм белый
1
ELM0306
Штанга Elementis 3000 мм
1
ELM0305.07
Ножницы дополнительные Elementis FL 190 белые
опция
ELM0321.07
Рукоятка Elementis FL-190, белая
опция
ELM0322
Переключатель угловой ленточный универсальный "Е"
опция

6.

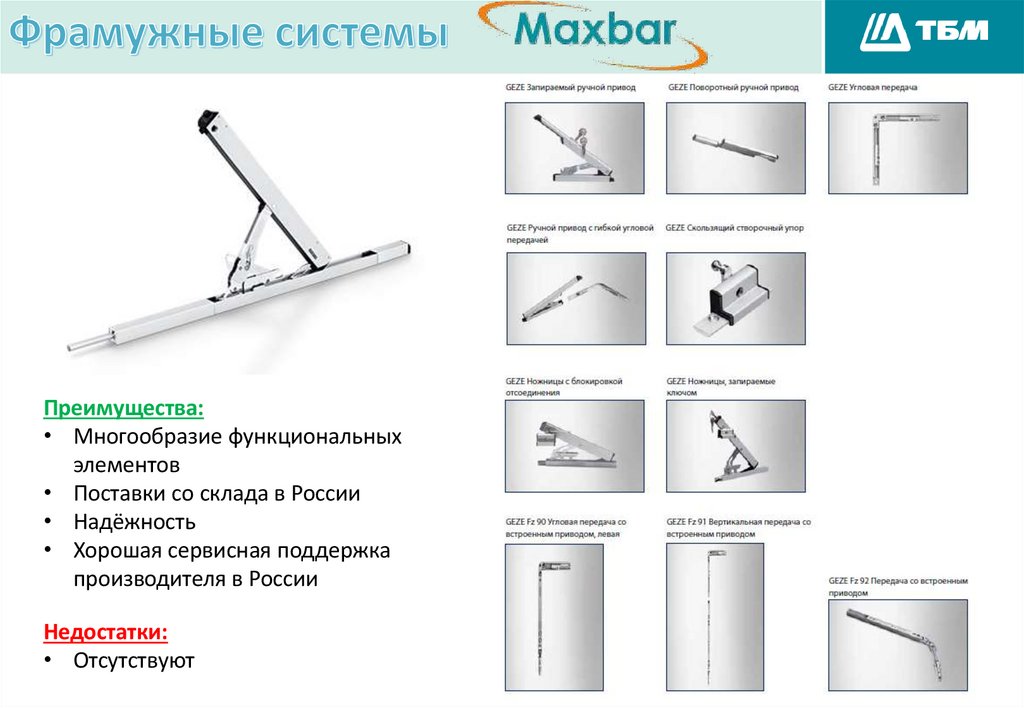

Преимущества:
• Многообразие функциональных
элементов
• Поставки со склада в России
• Надёжность
• Хорошая сервисная поддержка
производителя в России
Недостатки:
• Отсутствуют

7.

Цвета:
Белый RAL9016
Черный
Серебро
Бронза

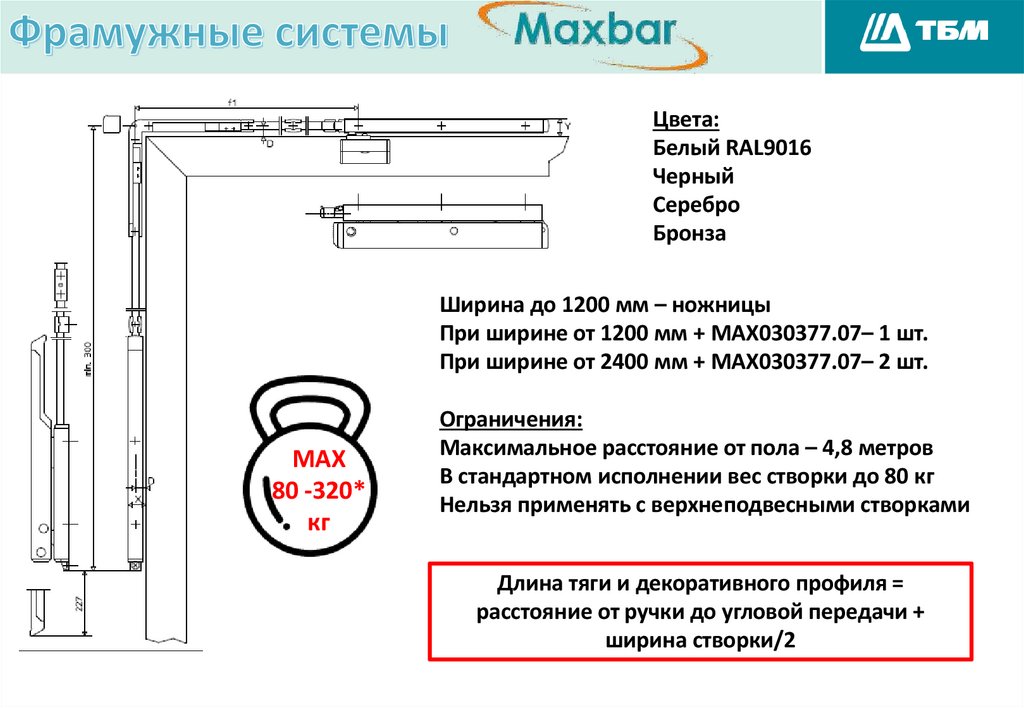

Ширина до 1200 мм – ножницы
При ширине от 1200 мм + MAX030377.07– 1 шт.
При ширине от 2400 мм + MAX030377.07– 2 шт.
MAX
80 -320*
кг
Ограничения:
Максимальное расстояние от пола – 4,8 метров
В стандартном исполнении вес створки до 80 кг
Нельзя применять с верхнеподвесными створками
Длина тяги и декоративного профиля =
расстояние от ручки до угловой передачи +
ширина створки/2

8.

Geze OL90

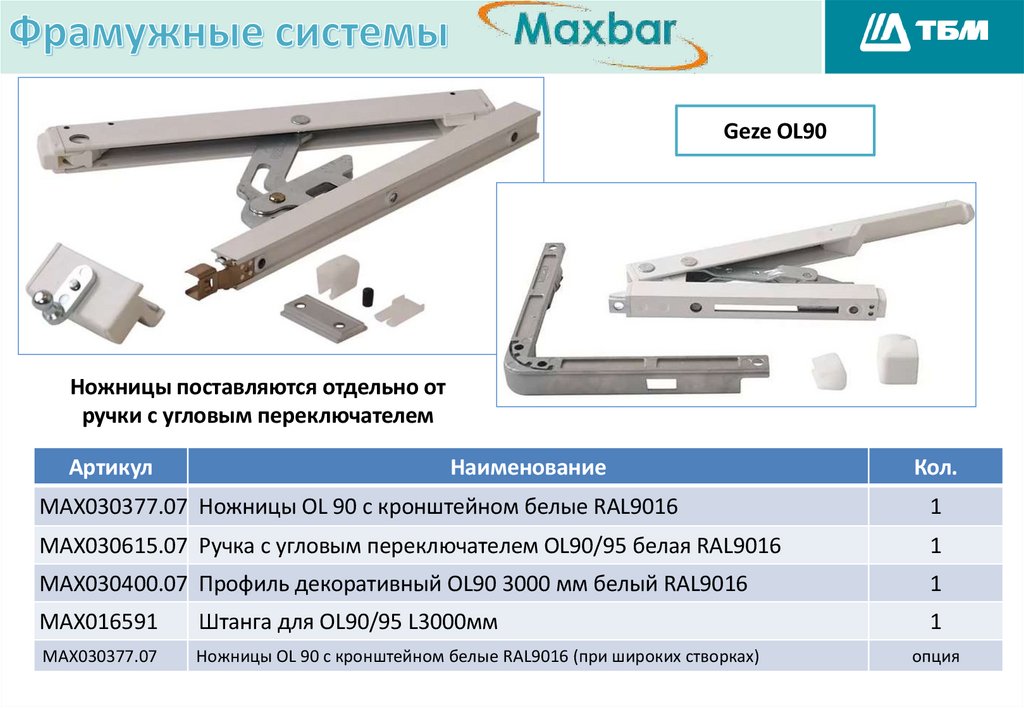

Ножницы поставляются отдельно от
ручки с угловым переключателем
Артикул
Наименование
Кол.
MAX030377.07 Ножницы OL 90 с кронштейном белые RAL9016
1
MAX030615.07 Ручка с угловым переключателем OL90/95 белая RAL9016
1
MAX030400.07 Профиль декоративный OL90 3000 мм белый RAL9016
1
MAX016591
Штанга для OL90/95 L3000мм
1
MAX030377.07
Ножницы OL 90 с кронштейном белые RAL9016 (при широких створках)
опция

9.

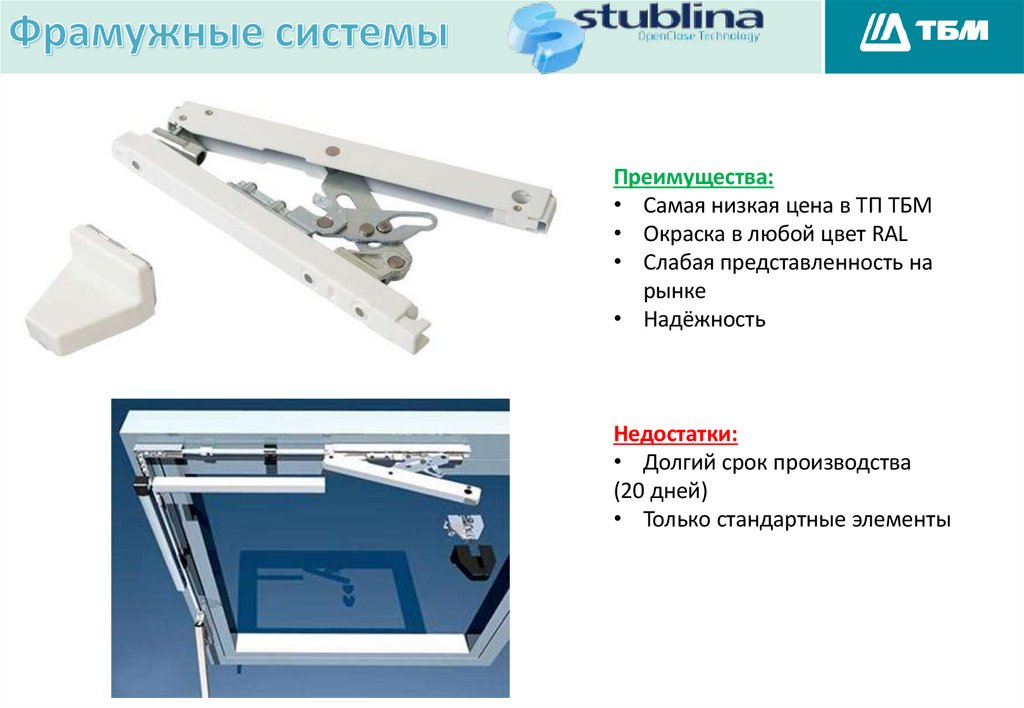

Преимущества:
• Самая низкая цена в ТП ТБМ
• Окраска в любой цвет RAL
• Слабая представленность на
рынке
• Надёжность
Недостатки:
• Долгий срок производства
(20 дней)
• Только стандартные элементы

10.

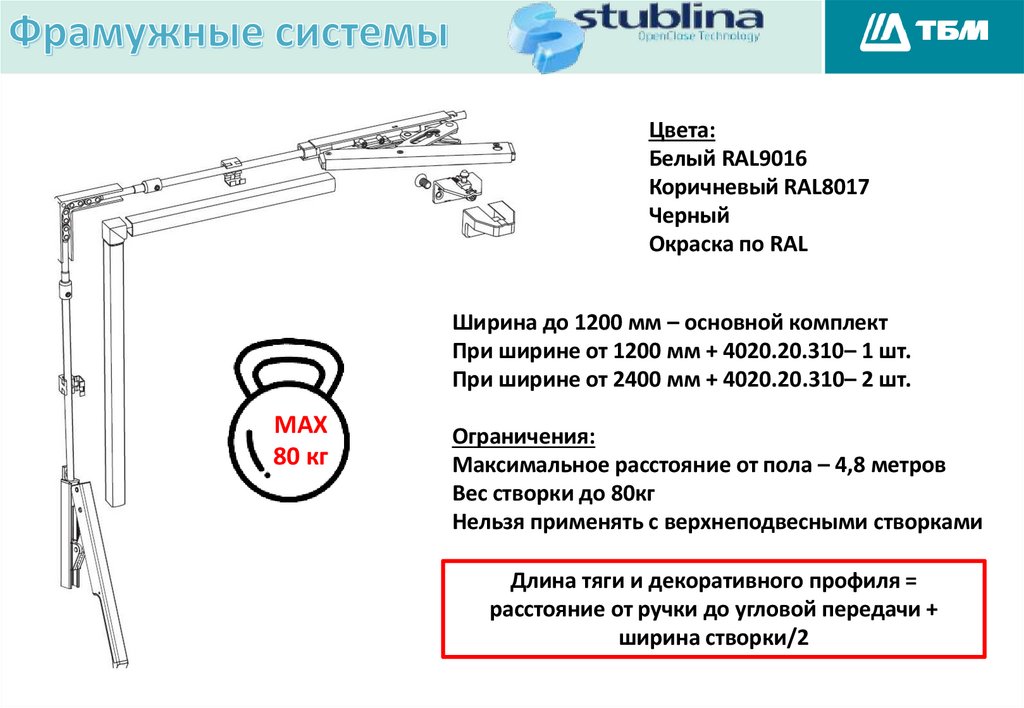

Цвета:
Белый RAL9016
Коричневый RAL8017
Черный
Окраска по RAL
Ширина до 1200 мм – основной комплект
При ширине от 1200 мм + 4020.20.310– 1 шт.
При ширине от 2400 мм + 4020.20.310– 2 шт.
MAX
80 кг
Ограничения:
Максимальное расстояние от пола – 4,8 метров
Вес створки до 80кг
Нельзя применять с верхнеподвесными створками
Длина тяги и декоративного профиля =
расстояние от ручки до угловой передачи +
ширина створки/2

11.

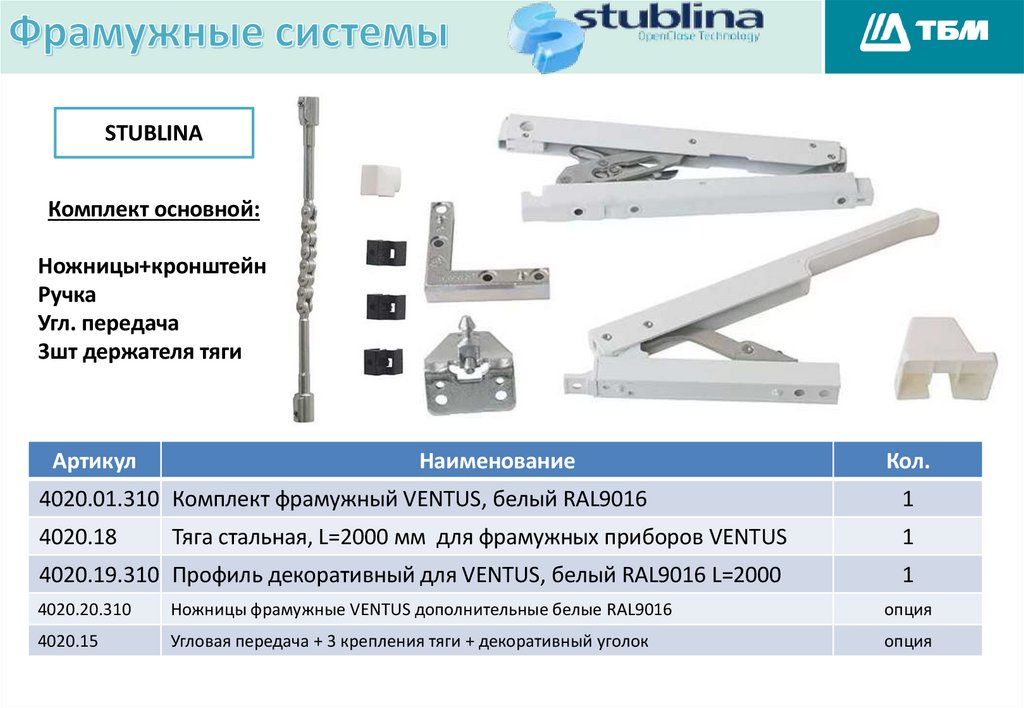

STUBLINA
Комплект основной:
Ножницы+кронштейн
Ручка
Угл. передача
3шт держателя тяги
Артикул
Наименование
Кол.
4020.01.310 Комплект фрамужный VENTUS, белый RAL9016
1
4020.18
Тяга стальная, L=2000 мм для фрамужных приборов VENTUS
1
4020.19.310 Профиль декоративный для VENTUS, белый RAL9016 L=2000
1
4020.20.310
Ножницы фрамужные VENTUS дополнительные белые RAL9016
опция
4020.15
Угловая передача + 3 крепления тяги + декоративный уголок
опция

12.

MAXBAR
Stublina
Elementis
Фрамужные ножницы
Ручка
Угловая передача
Гибкая тяга
Декоративный профиль
Стальная тяга

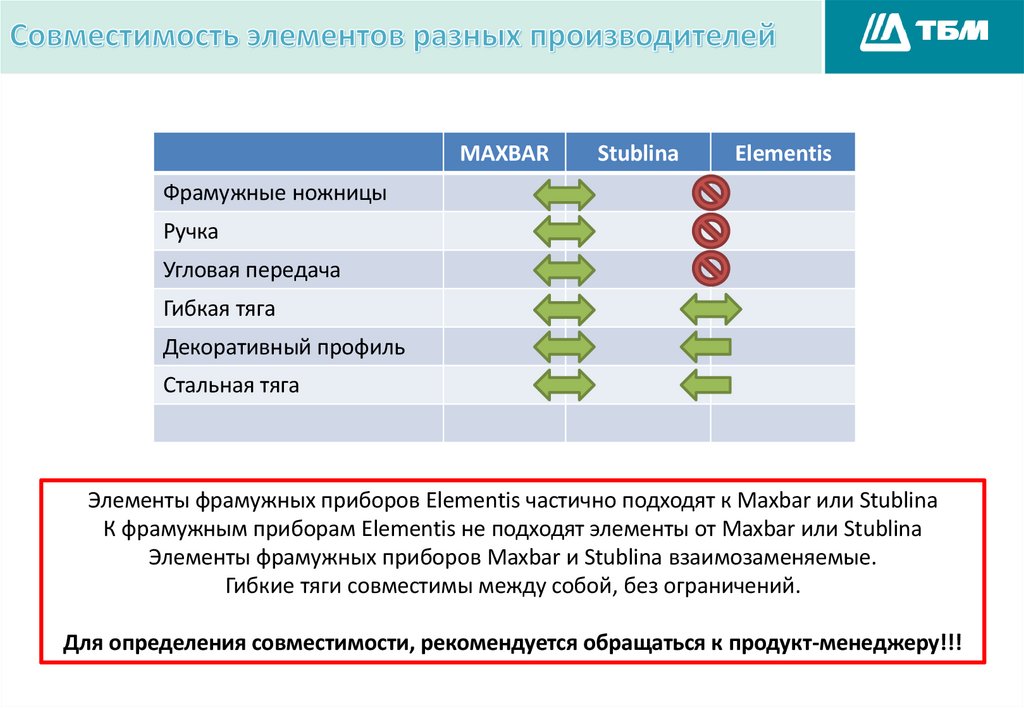

Элементы фрамужных приборов Elementis частично подходят к Maxbar или Stublina
К фрамужным приборам Elementis не подходят элементы от Maxbar или Stublina
Элементы фрамужных приборов Maxbar и Stublina взаимозаменяемые.
Гибкие тяги совместимы между собой, без ограничений.
Для определения совместимости, рекомендуется обращаться к продукт-менеджеру!!!

13.

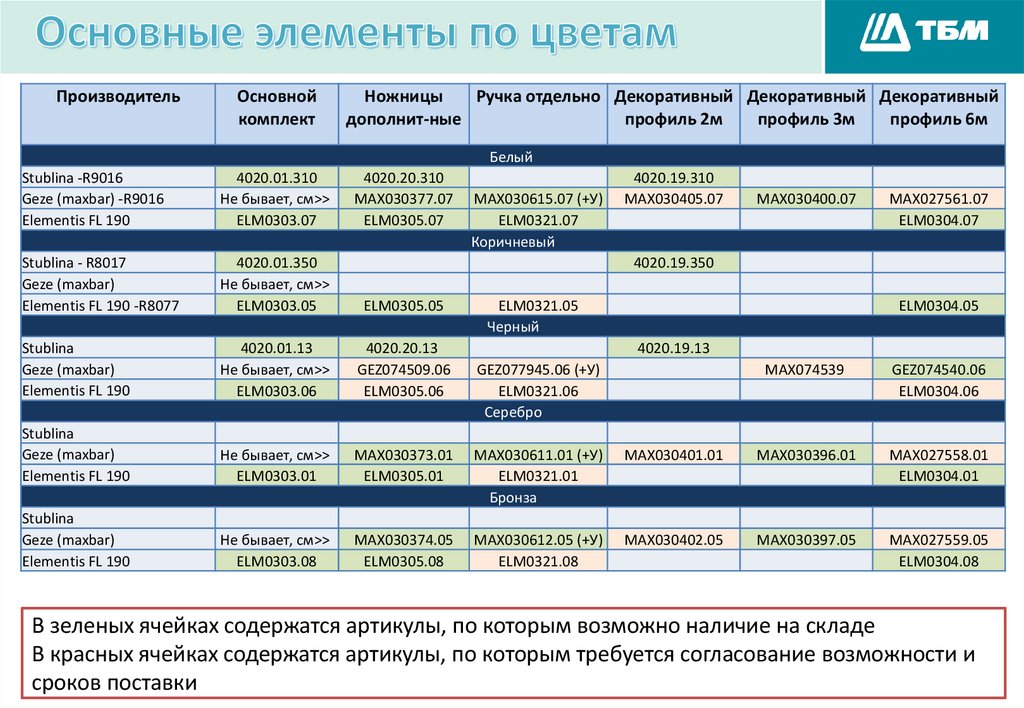

Производитель
Основной
комплект
Ножницы
Ручка отдельно Декоративный Декоративный Декоративный
дополнит-ные
профиль 2м
профиль 3м
профиль 6м
Белый
Stublina -R9016
Geze (maxbar) -R9016
Elementis FL 190
4020.01.310
Не бывает, см>>
ELM0303.07
Stublina - R8017
Geze (maxbar)
Elementis FL 190 -R8077
4020.01.350
Не бывает, см>>
ELM0303.05
ELM0305.05
Stublina
Geze (maxbar)
Elementis FL 190
4020.01.13
Не бывает, см>>
ELM0303.06
4020.20.13
GEZ074509.06
ELM0305.06
Stublina
Geze (maxbar)
Elementis FL 190
Не бывает, см>>
ELM0303.01
MAX030373.01
ELM0305.01
MAX030611.01 (+У)
ELM0321.01
Бронза
Stublina
Geze (maxbar)
Elementis FL 190
Не бывает, см>>
ELM0303.08
MAX030374.05
ELM0305.08
MAX030612.05 (+У)
ELM0321.08
4020.20.310
MAX030377.07
ELM0305.07
MAX030615.07 (+У)
ELM0321.07
Коричневый
4020.19.310
MAX030405.07
MAX030400.07
MAX027561.07
ELM0304.07
4020.19.350
ELM0321.05
Черный
ELM0304.05
4020.19.13
GEZ077945.06 (+У)
ELM0321.06
Серебро
MAX074539
GEZ074540.06
ELM0304.06
MAX030401.01
MAX030396.01
MAX027558.01
ELM0304.01
MAX030402.05
MAX030397.05
MAX027559.05
ELM0304.08
В зеленых ячейках содержатся артикулы, по которым возможно наличие на складе
В красных ячейках содержатся артикулы, по которым требуется согласование возможности и
сроков поставки

14.

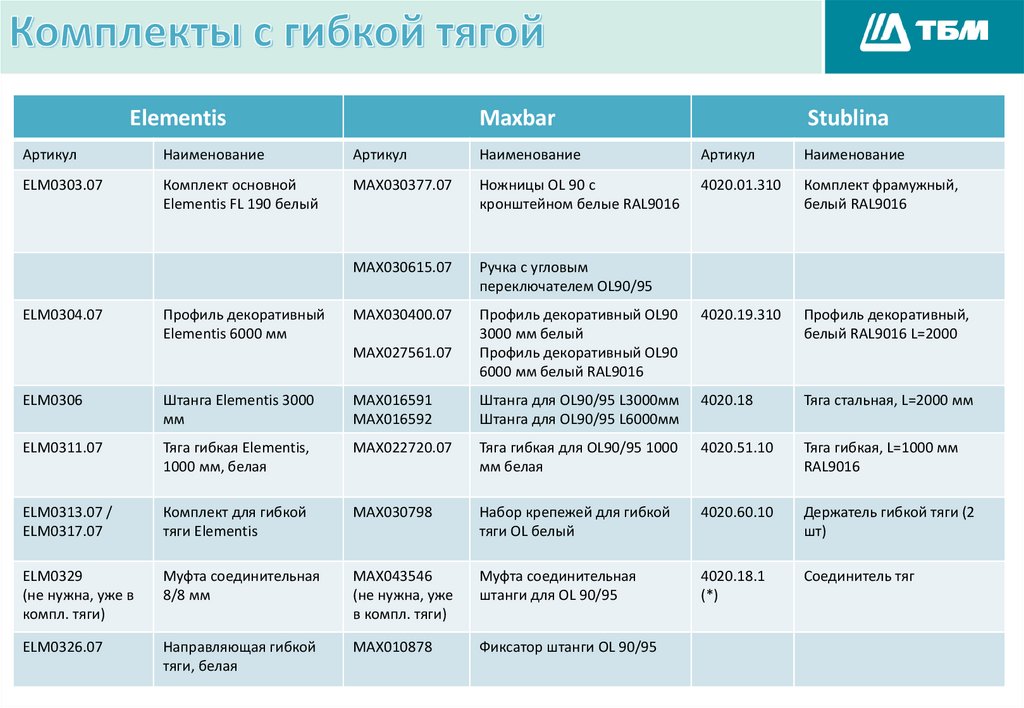

Elementis
Maxbar
Stublina
Артикул
Наименование
Артикул
Наименование
Артикул
Наименование
ELM0303.07
Комплект основной
Elementis FL 190 белый
MAX030377.07
Ножницы OL 90 с
кронштейном белые RAL9016
4020.01.310
Комплект фрамужный,
белый RAL9016
MAX030615.07
Ручка с угловым
переключателем OL90/95
MAX030400.07
Профиль декоративный OL90
3000 мм белый
Профиль декоративный OL90
6000 мм белый RAL9016
4020.19.310
Профиль декоративный,
белый RAL9016 L=2000
ELM0304.07
Профиль декоративный
Elementis 6000 мм
MAX027561.07
ELM0306
Штанга Elementis 3000
мм
MAX016591
MAX016592
Штанга для OL90/95 L3000мм
Штанга для OL90/95 L6000мм
4020.18
Тяга стальная, L=2000 мм
ELM0311.07
Тяга гибкая Elementis,
1000 мм, белая
MAX022720.07
Тяга гибкая для OL90/95 1000
мм белая
4020.51.10
Тяга гибкая, L=1000 мм
RAL9016
ELM0313.07 /
ELM0317.07
Комплект для гибкой
тяги Elementis
MAX030798
Набор крепежей для гибкой
тяги OL белый
4020.60.10
Держатель гибкой тяги (2
шт)
ELM0329
(не нужна, уже в
компл. тяги)
Муфта соединительная
8/8 мм
MAX043546
(не нужна, уже
в компл. тяги)
Муфта соединительная
штанги для OL 90/95
4020.18.1
(*)
Соединитель тяг
ELM0326.07
Направляющая гибкой
тяги, белая
MAX010878
Фиксатор штанги OL 90/95

15.

Производитель

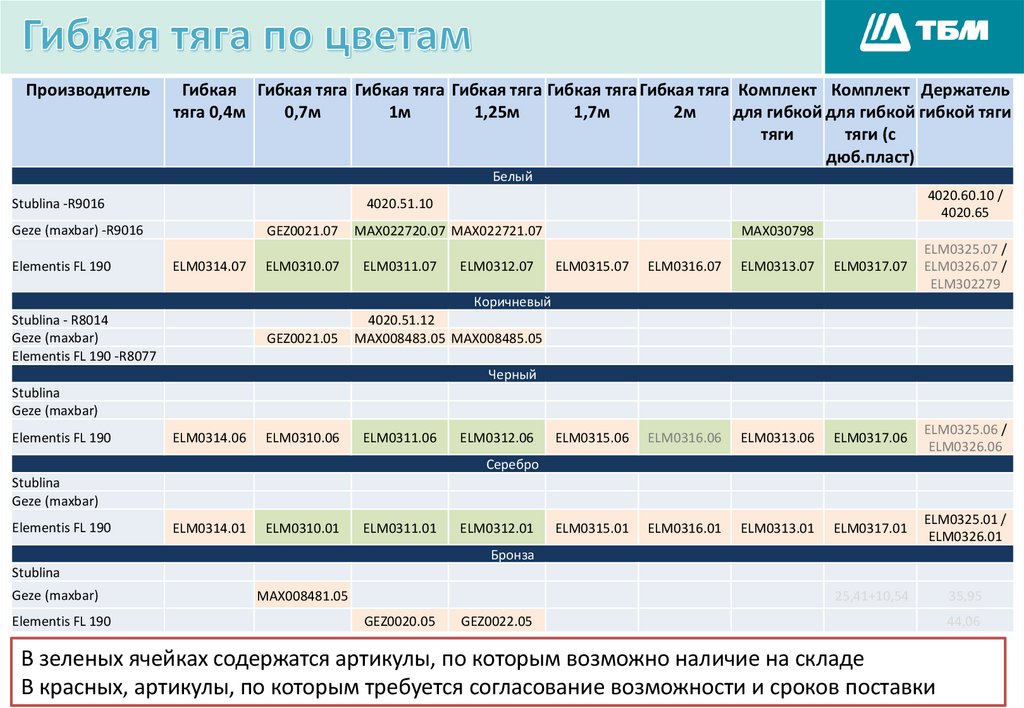

Гибкая Гибкая тяга Гибкая тяга Гибкая тяга Гибкая тяга Гибкая тяга Комплект Комплект Держатель
тяга 0,4м
0,7м
1м
1,25м
1,7м
2м
для гибкой для гибкой гибкой тяги
тяги
тяги (с
дюб.пласт)
Белый
Stublina -R9016
Geze (maxbar) -R9016
Elementis FL 190
4020.60.10 /
4020.65
4020.51.10
ELM0314.07
Stublina - R8014
Geze (maxbar)
Elementis FL 190 -R8077
GEZ0021.07
MAX022720.07 MAX022721.07
ELM0310.07
ELM0311.07
GEZ0021.05
Коричневый
4020.51.12
MAX008483.05 MAX008485.05
ELM0312.07
MAX030798
ELM0315.07
ELM0316.07
ELM0313.07
ELM0317.07
ELM0325.07 /
ELM0326.07 /
ELM302279
ELM0315.06
ELM0316.06
ELM0313.06
ELM0317.06
ELM0325.06 /
ELM0326.06
ELM0315.01
ELM0316.01
ELM0313.01
ELM0317.01
ELM0325.01 /
ELM0326.01
25,41+10,54
35,95
Черный
Stublina
Geze (maxbar)
Elementis FL 190
ELM0314.06
ELM0310.06
ELM0311.06
ELM0312.06
Серебро
Stublina
Geze (maxbar)
Elementis FL 190
ELM0314.01
ELM0310.01
ELM0311.01
ELM0312.01
Бронза
Stublina
Geze (maxbar)
Elementis FL 190
MAX008481.05
GEZ0020.05
GEZ0022.05
В зеленых ячейках содержатся артикулы, по которым возможно наличие на складе
В красных, артикулы, по которым требуется согласование возможности и сроков поставки
44,06

16.

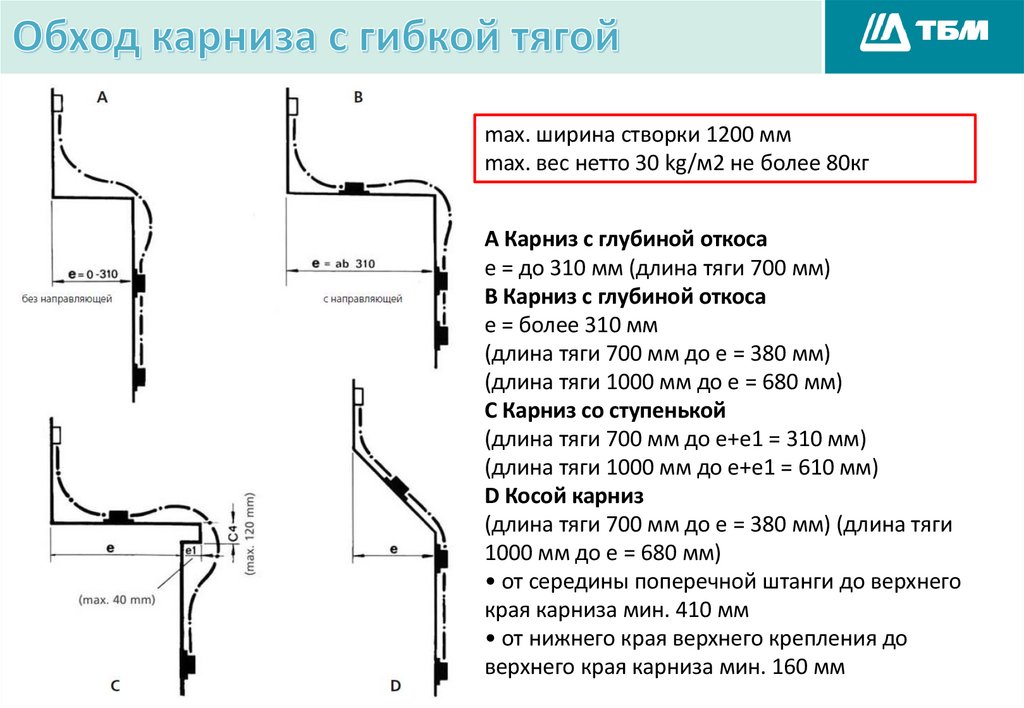

max. ширина створки 1200 мм
max. вес нетто 30 kg/м2 не более 80кг
А Карниз с глубиной откоса
e = до 310 мм (длина тяги 700 мм)
В Карниз с глубиной откоса
e = более 310 мм
(длина тяги 700 мм до e = 380 мм)
(длина тяги 1000 мм до e = 680 мм)
С Карниз со ступенькой
(длина тяги 700 мм до e+e1 = 310 мм)
(длина тяги 1000 мм до e+e1 = 610 мм)
D Косой карниз
(длина тяги 700 мм до e = 380 мм) (длина тяги
1000 мм до e = 680 мм)
• от середины поперечной штанги до верхнего
края карниза мин. 410 мм
• от нижнего края верхнего крепления до
верхнего края карниза мин. 160 мм

17.

Что необходимо добавить в КП при сборке комплекта гибкой тяги Sublina:
1. 4020.51.10 Тяга гибкая VENTUS, L=1000 мм
RAL9016
2. 4020.65 Держатель тяги из полиамида
(4 шт)
3. 4020.60.10
Держатель гибкой тяги (2 шт)
Прим.: особенностью гибкой тяги Stublina является необходимость соединять её
со штангой 8мм (соединить напрямую с ножницами или ручкой не получится).
Крепеж выписывается в обязательном порядке, отдельными артикулами (см.
рисунки 2 и 3).

18.

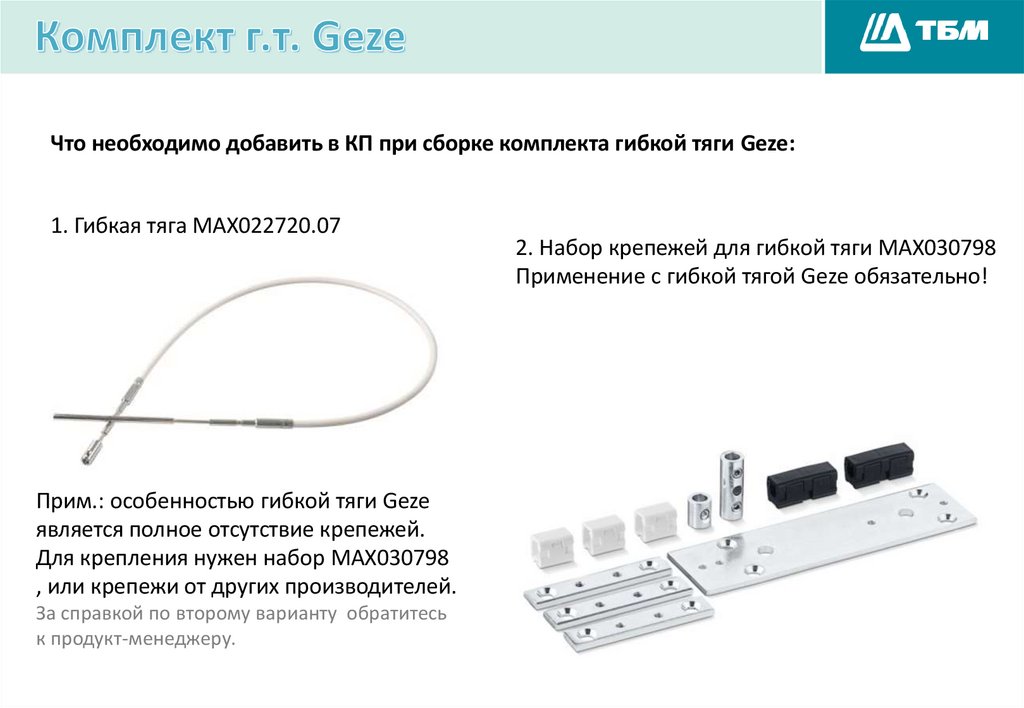

Что необходимо добавить в КП при сборке комплекта гибкой тяги Geze:
1. Гибкая тяга MAX022720.07
Прим.: особенностью гибкой тяги Geze
является полное отсутствие крепежей.
Для крепления нужен набор MAX030798
, или крепежи от других производителей.
За справкой по второму варианту обратитесь
к продукт-менеджеру.
2. Набор крепежей для гибкой тяги MAX030798
Применение с гибкой тягой Geze обязательно!

19.

Что необходимо добавить в КП при сборке комплекта гибкой тяги Elementis:

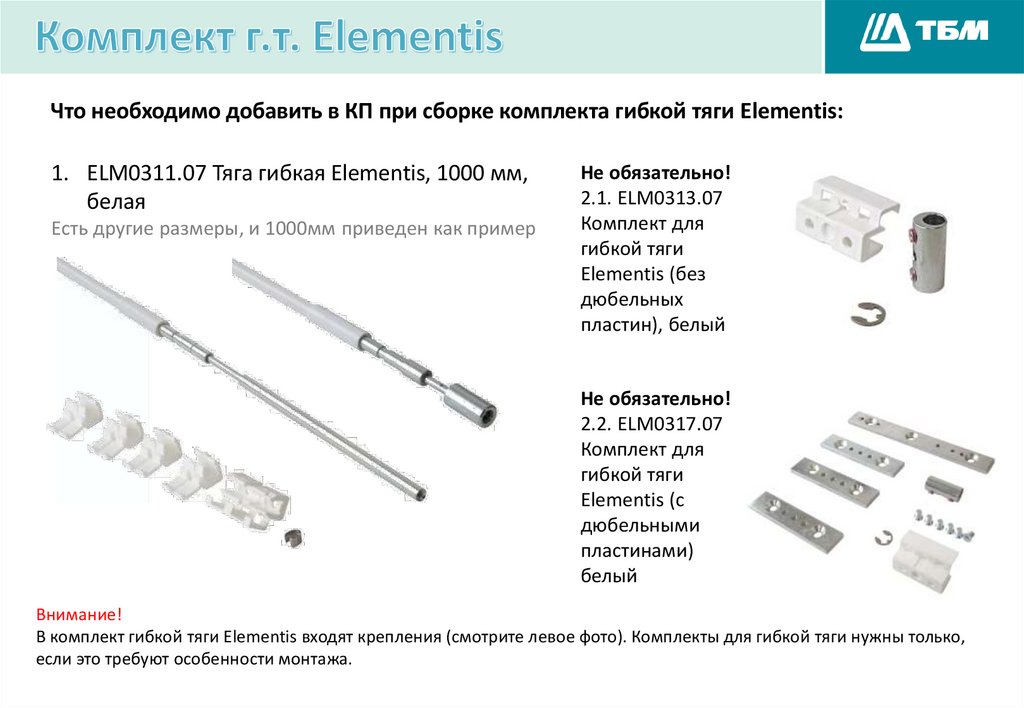

1. ELM0311.07 Тяга гибкая Elementis, 1000 мм,
белая
Есть другие размеры, и 1000мм приведен как пример
Не обязательно!
2.1. ELM0313.07
Комплект для
гибкой тяги
Elementis (без
дюбельных
пластин), белый
Не обязательно!
2.2. ELM0317.07
Комплект для
гибкой тяги
Elementis (с
дюбельными
пластинами)
белый
Внимание!
В комплект гибкой тяги Elementis входят крепления (смотрите левое фото). Комплекты для гибкой тяги нужны только,
если это требуют особенности монтажа.

20.

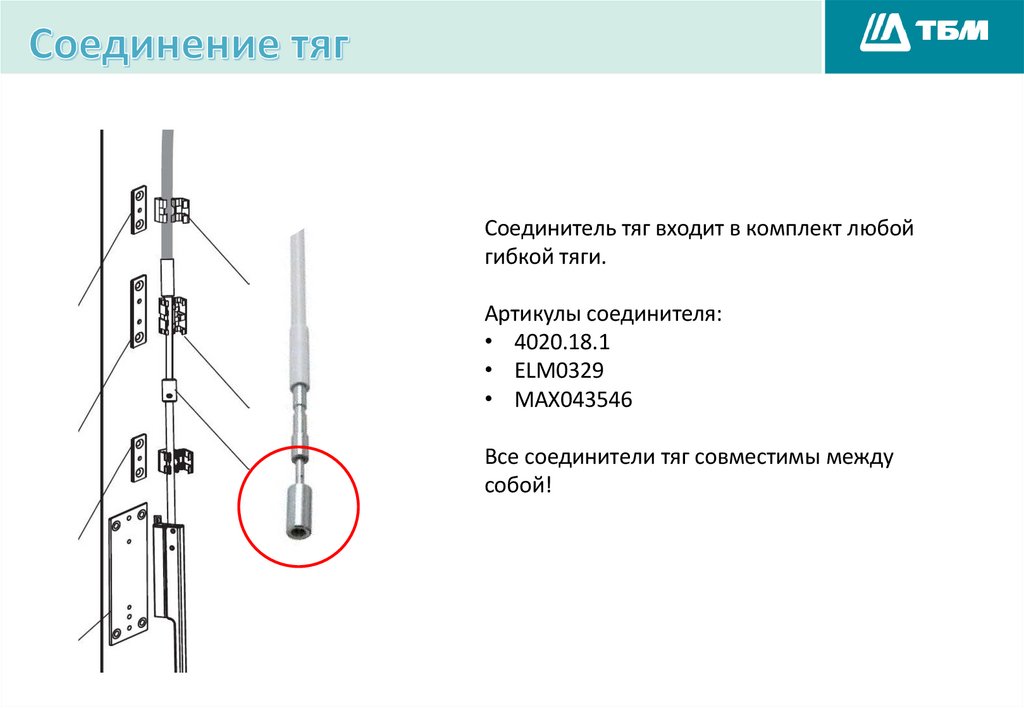

Соединитель тяг входит в комплект любой
гибкой тяги.
Артикулы соединителя:
• 4020.18.1
• ELM0329
• MAX043546
Все соединители тяг совместимы между
собой!

21.

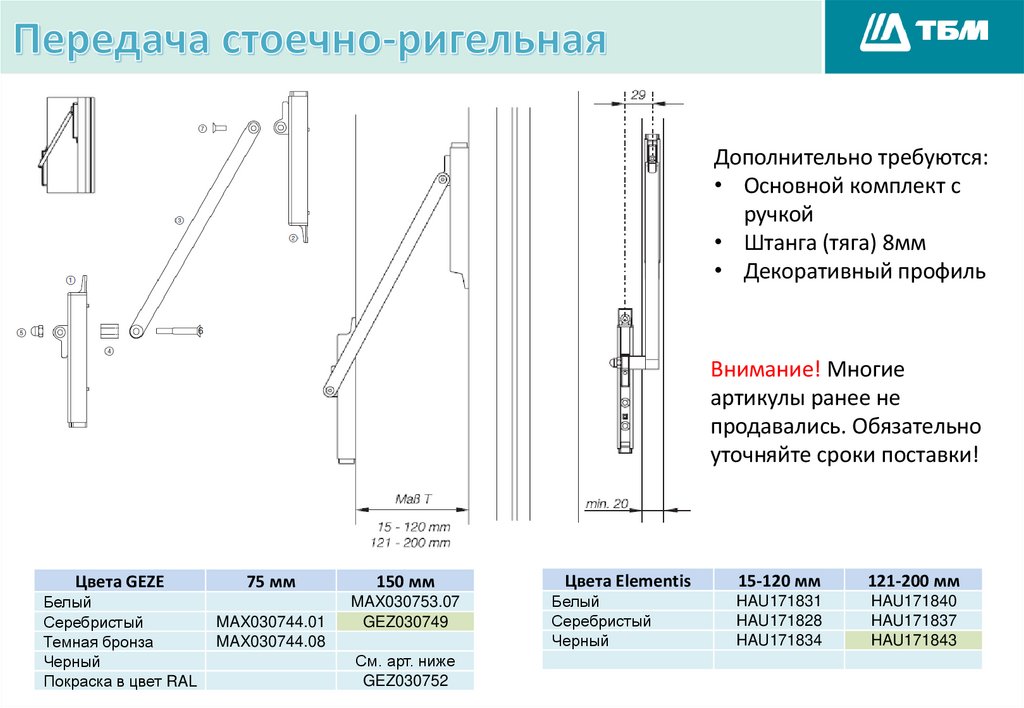

Дополнительно требуются:
• Основной комплект с
ручкой
• Штанга (тяга) 8мм
• Декоративный профиль
Внимание! Многие
артикулы ранее не
продавались. Обязательно
уточняйте сроки поставки!
Цвета GEZE
Белый
Серебристый
Темная бронза
Черный
Покраска в цвет RAL
75 мм
MAX030744.01
MAX030744.08
150 мм
MAX030753.07
GEZ030749
См. арт. ниже
GEZ030752
Цвета Elementis
Белый
Серебристый
Черный
15-120 мм
121-200 мм
HAU171831
HAU171828
HAU171834
HAU171840
HAU171837
HAU171843

22.

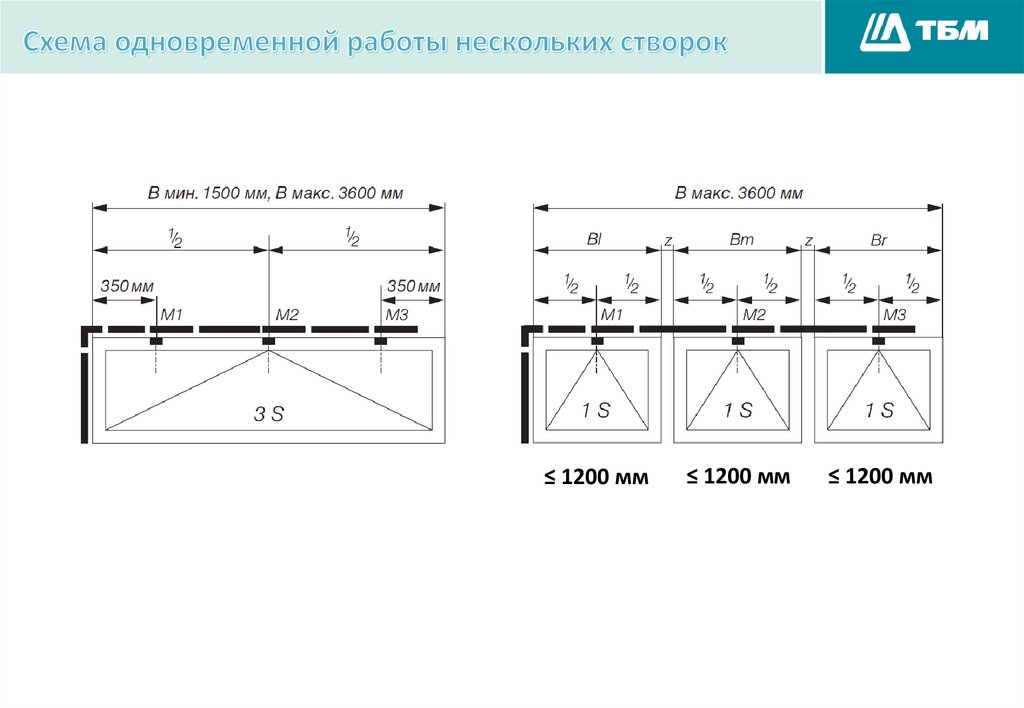

≤ 1200 мм
≤ 1200 мм
≤ 1200 мм

23.

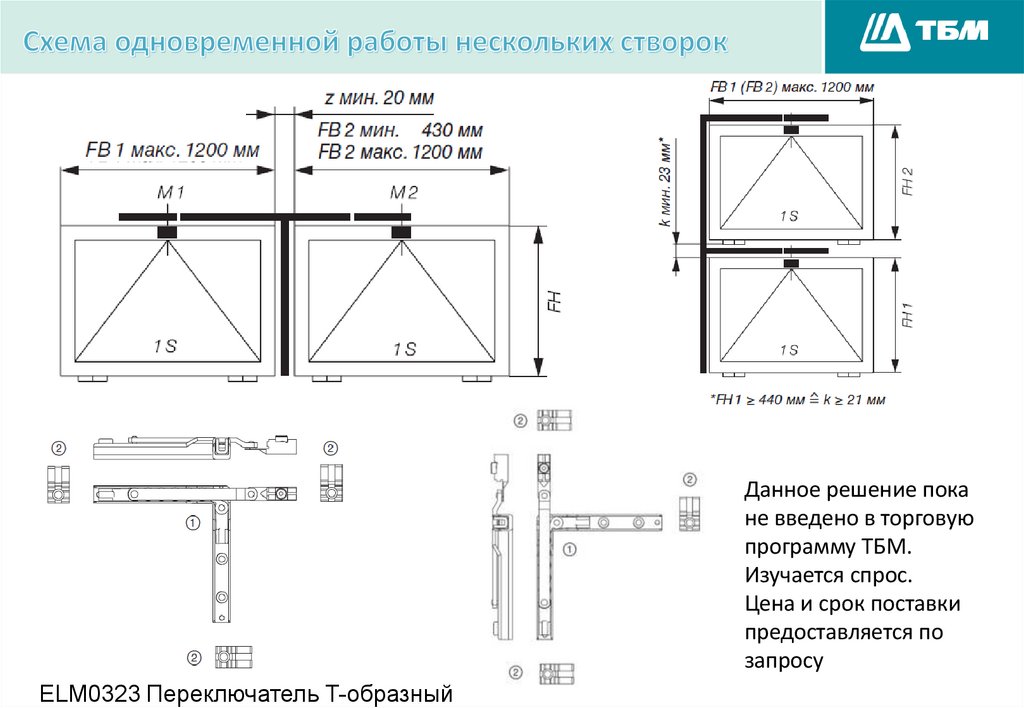

Данное решение пока
не введено в торговую
программу ТБМ.
Изучается спрос.
Цена и срок поставки
предоставляется по
запросу
ELM0323 Переключатель T-образный

24.

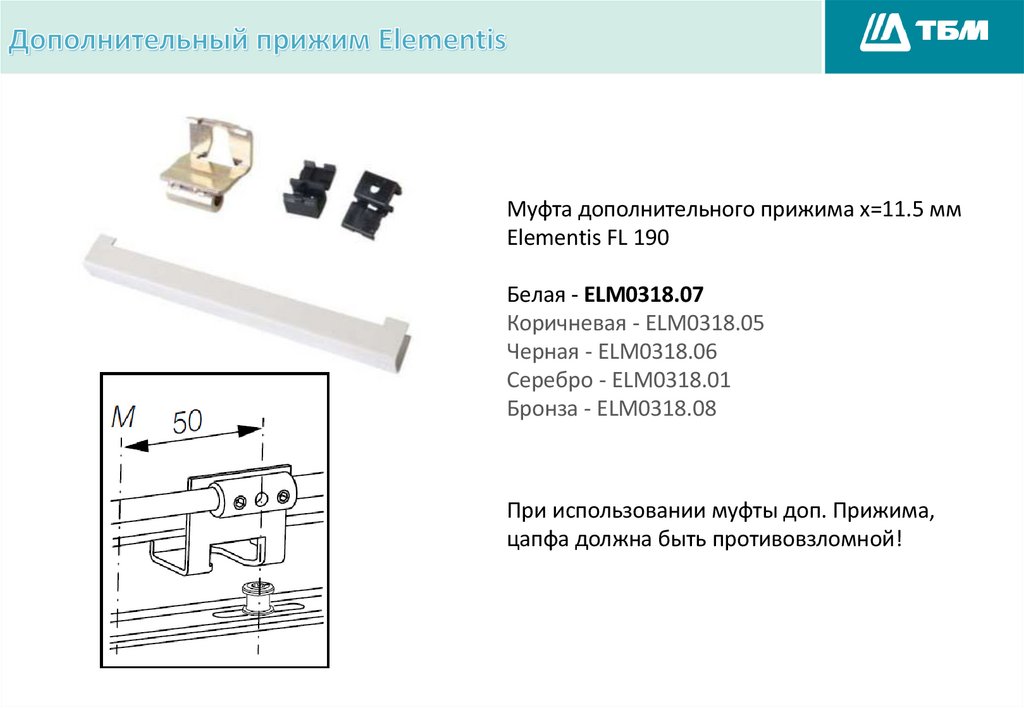

Муфта дополнительного прижима x=11.5 мм
Elementis FL 190
Белая - ELM0318.07
Коричневая - ELM0318.05
Черная - ELM0318.06
Серебро - ELM0318.01
Бронза - ELM0318.08
При использовании муфты доп. Прижима,
цапфа должна быть противовзломной!

25.

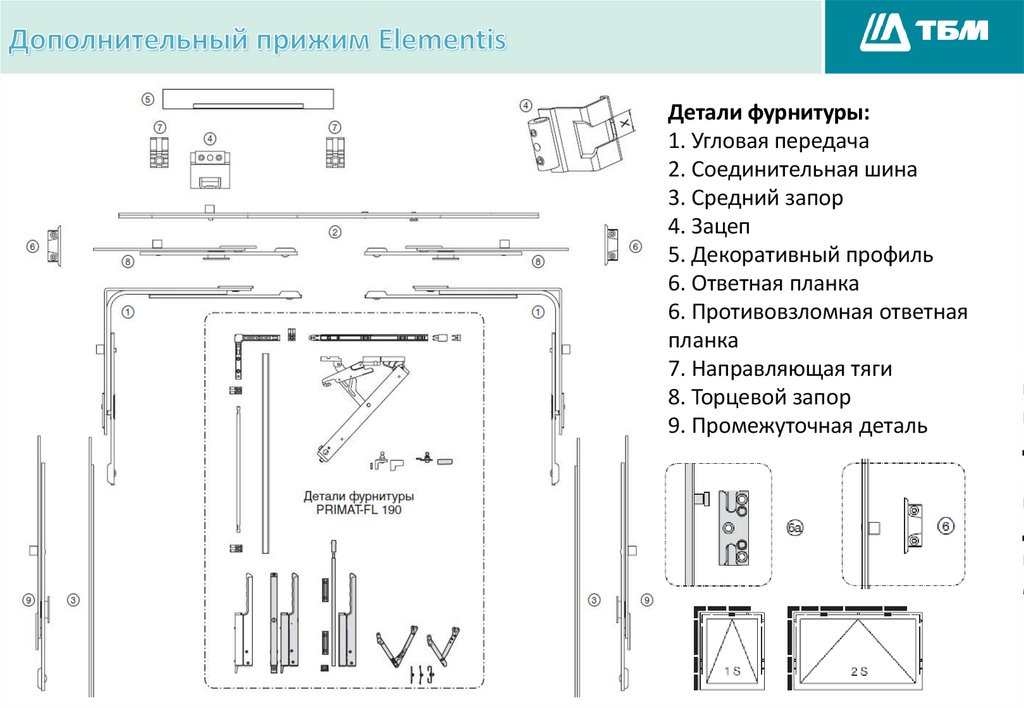

Детали фурнитуры:
1. Угловая передача
2. Соединительная шина
3. Средний запор
4. Зацеп
5. Декоративный профиль
6. Ответная планка
6. Противовзломная ответная
планка
7. Направляющая тяги
8. Торцевой запор
9. Промежуточная деталь
П
и
и
д
П
ц
д
п
м

26.

Артикулы

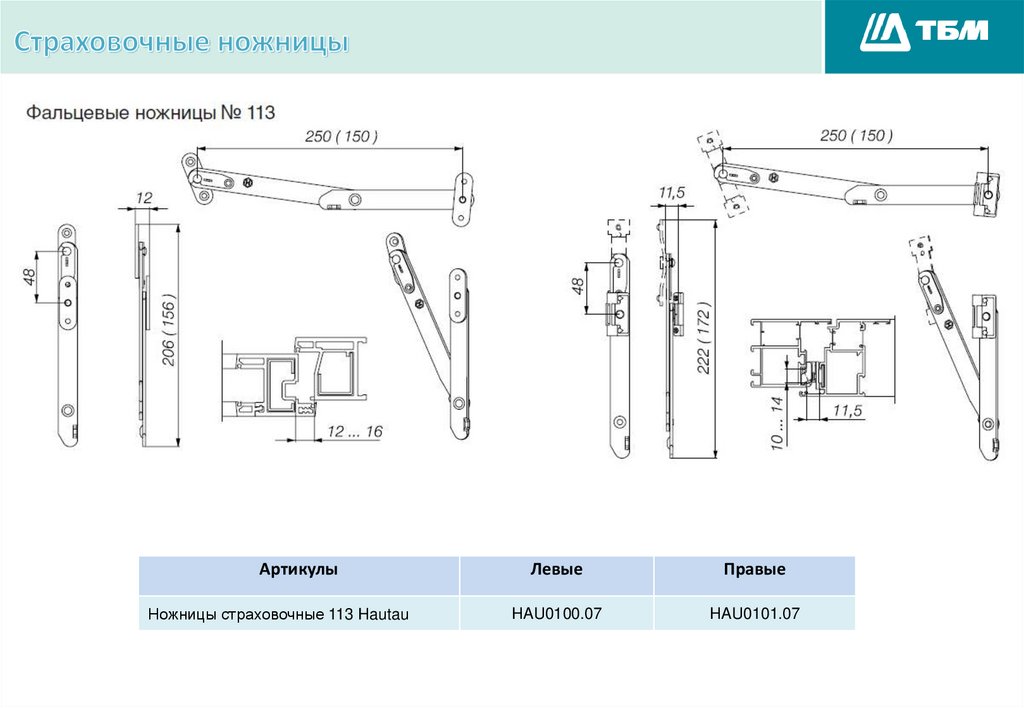

Ножницы страховочные 113 Hautau
Левые
Правые
HAU0100.07
HAU0101.07

27.

Алюминий с наплавом

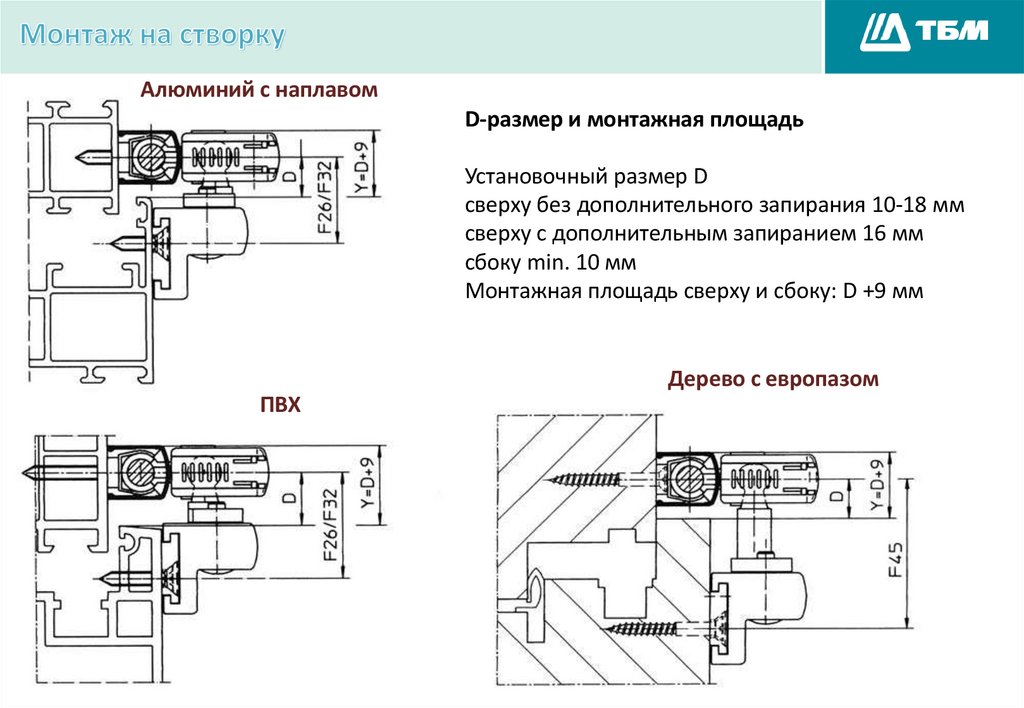

D-размер и монтажная площадь
Установочный размер D
сверху без дополнительного запирания 10-18 мм
сверху с дополнительным запиранием 16 мм
сбоку min. 10 мм
Монтажная площадь сверху и сбоку: D +9 мм
Дерево с европазом
ПВХ

28.

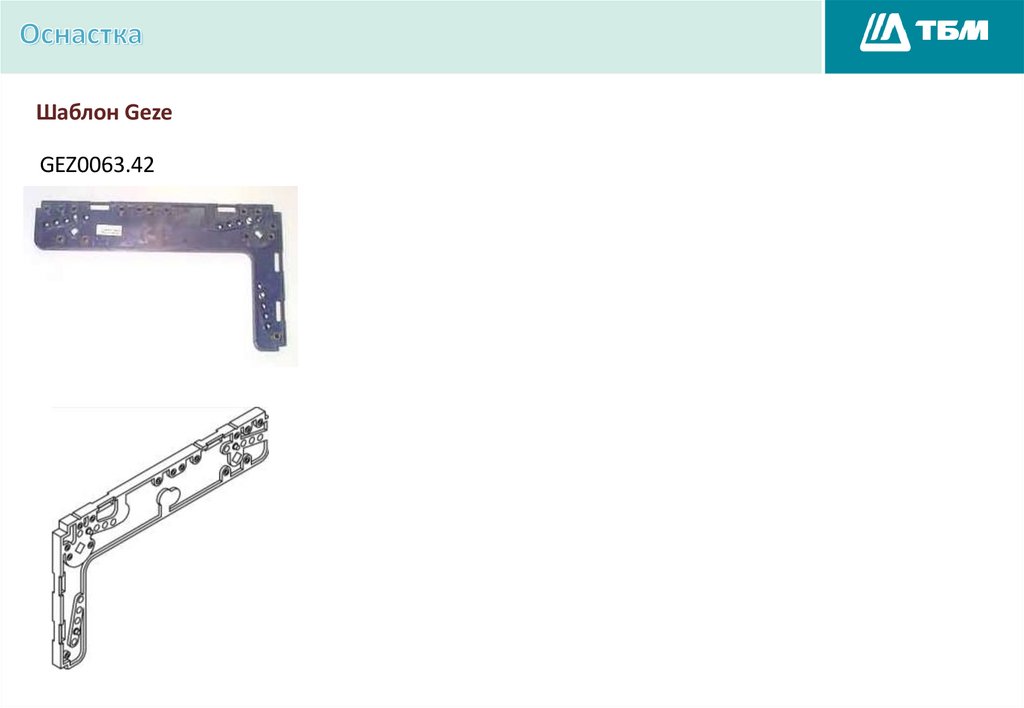

Шаблон Geze
GEZ0063.42
