Сервоматор назначение и применение. 6 класс

1. Сервоматор назначение и применение

6 класс
Разработала: учитель труда
(технологии)Курманова Н.С.
МБОУ «Гвардейская –школагимназия №2»

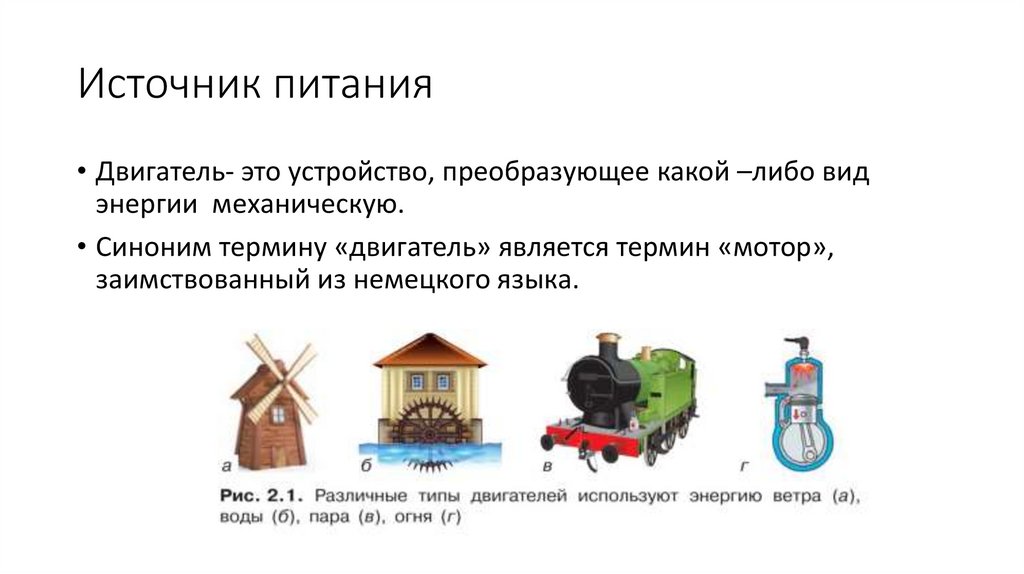

2. Источник питания

• Двигатель- это устройство, преобразующее какой –либо вид
энергии механическую.
• Синоним термину «двигатель» является термин «мотор»,
заимствованный из немецкого языка.

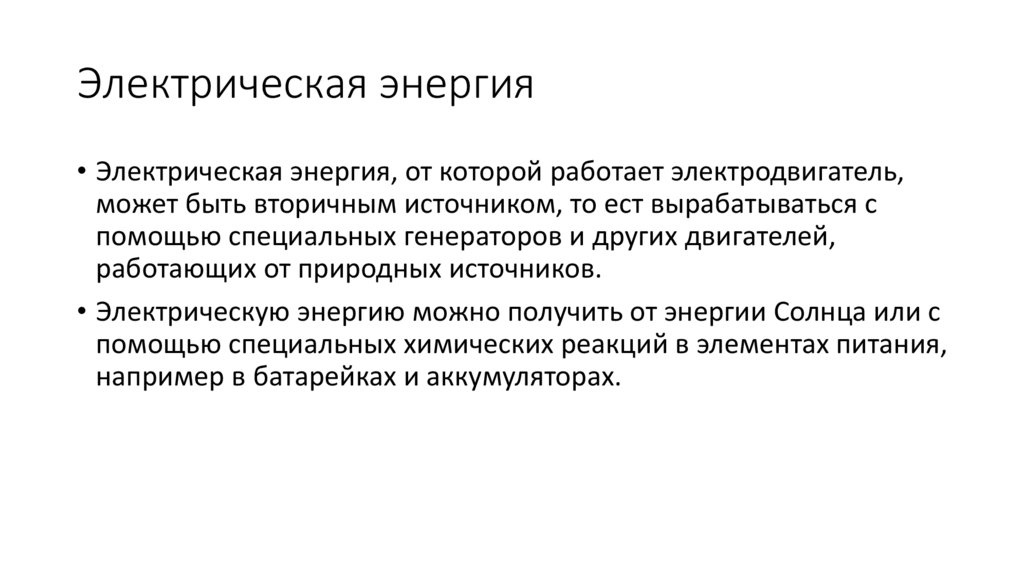

3. Электрическая энергия

• Электрическая энергия, от которой работает электродвигатель,
может быть вторичным источником, то ест вырабатываться с
помощью специальных генераторов и других двигателей,
работающих от природных источников.
• Электрическую энергию можно получить от энергии Солнца или с
помощью специальных химических реакций в элементах питания,
например в батарейках и аккумуляторах.

4.

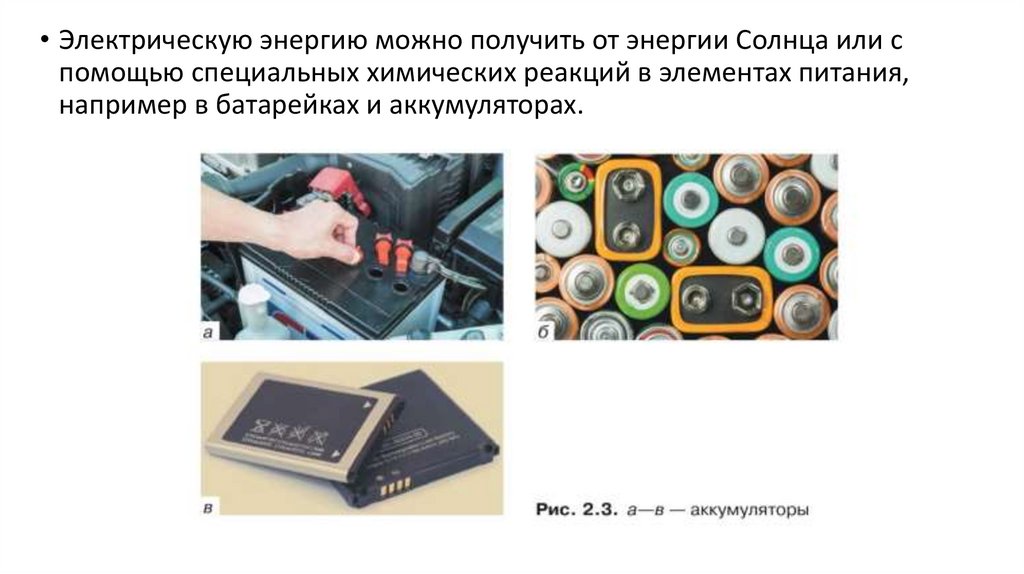

• Электрическую энергию можно получить от энергии Солнца или с
помощью специальных химических реакций в элементах питания,
например в батарейках и аккумуляторах.

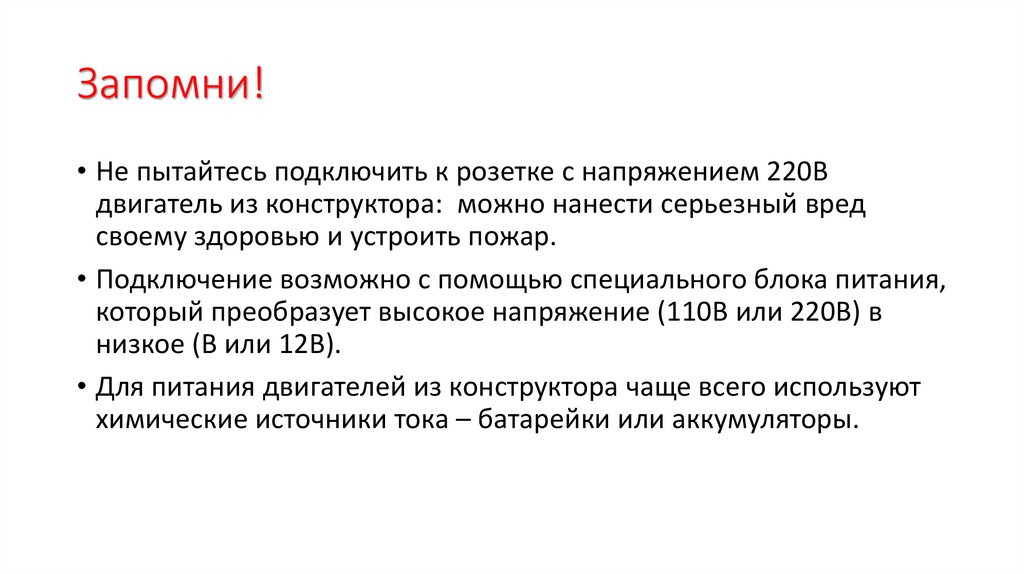

5. Запомни!

• Не пытайтесь подключить к розетке с напряжением 220В
двигатель из конструктора: можно нанести серьезный вред
своему здоровью и устроить пожар.
• Подключение возможно с помощью специального блока питания,
который преобразует высокое напряжение (110В или 220В) в
низкое (В или 12В).
• Для питания двигателей из конструктора чаще всего используют
химические источники тока – батарейки или аккумуляторы.

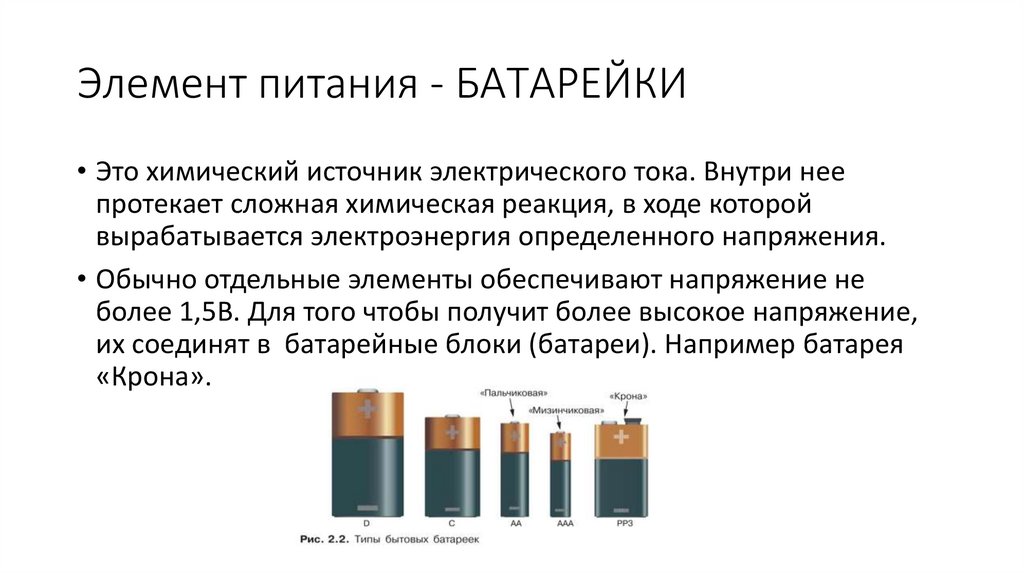

6. Элемент питания - БАТАРЕЙКИ

• Это химический источник электрического тока. Внутри нее
протекает сложная химическая реакция, в ходе которой
вырабатывается электроэнергия определенного напряжения.
• Обычно отдельные элементы обеспечивают напряжение не
более 1,5В. Для того чтобы получит более высокое напряжение,
их соединят в батарейные блоки (батареи). Например батарея
«Крона».

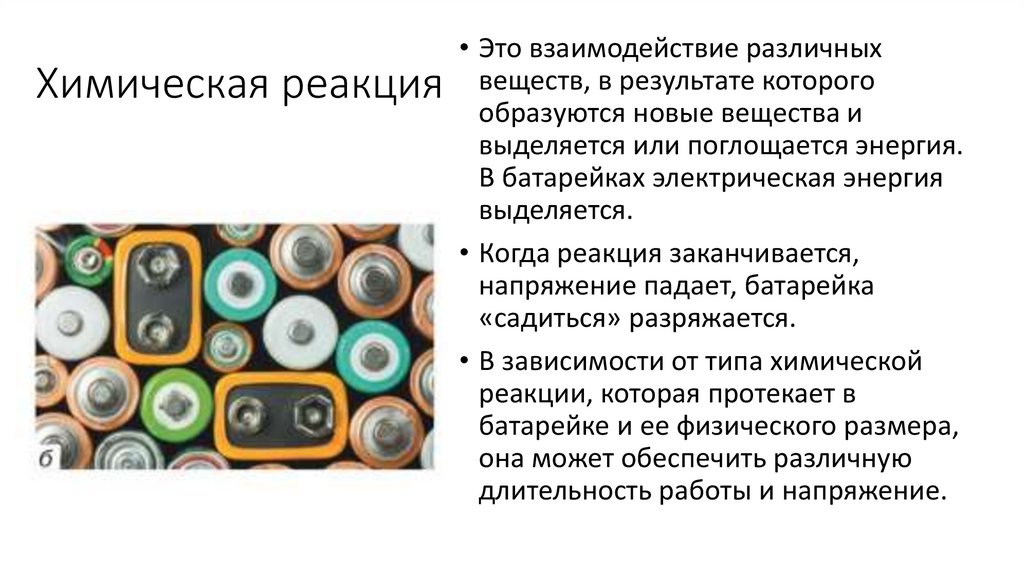

7. Химическая реакция

• Это взаимодействие различных
Химическая реакция веществ, в результате которого
образуются новые вещества и
выделяется или поглощается энергия.
В батарейках электрическая энергия
выделяется.
• Когда реакция заканчивается,
напряжение падает, батарейка
«садиться» разряжается.
• В зависимости от типа химической
реакции, которая протекает в
батарейке и ее физического размера,
она может обеспечить различную
длительность работы и напряжение.

8.

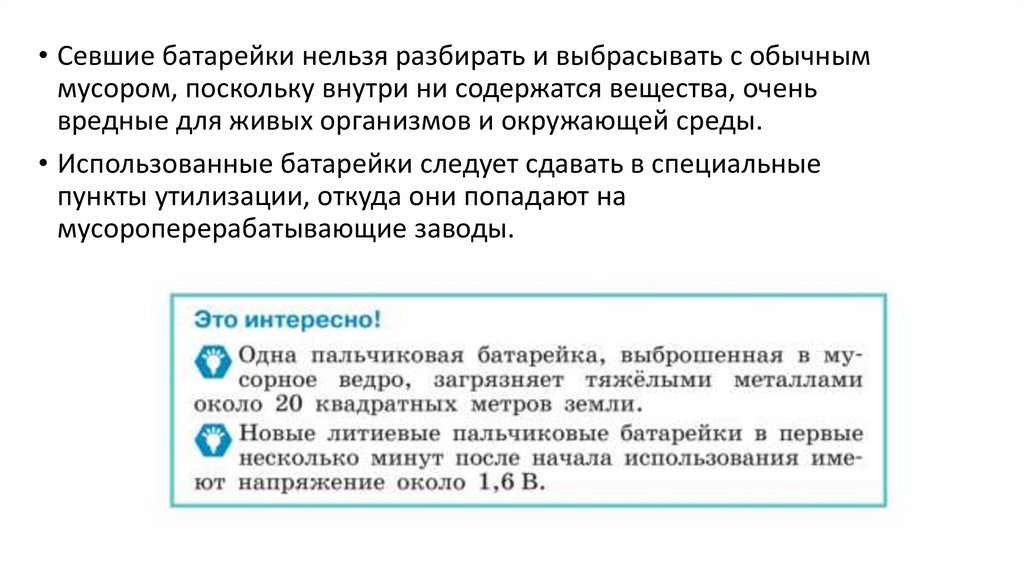

• Севшие батарейки нельзя разбирать и выбрасывать с обычным
мусором, поскольку внутри ни содержатся вещества, очень
вредные для живых организмов и окружающей среды.
• Использованные батарейки следует сдавать в специальные
пункты утилизации, откуда они попадают на
мусороперерабатывающие заводы.

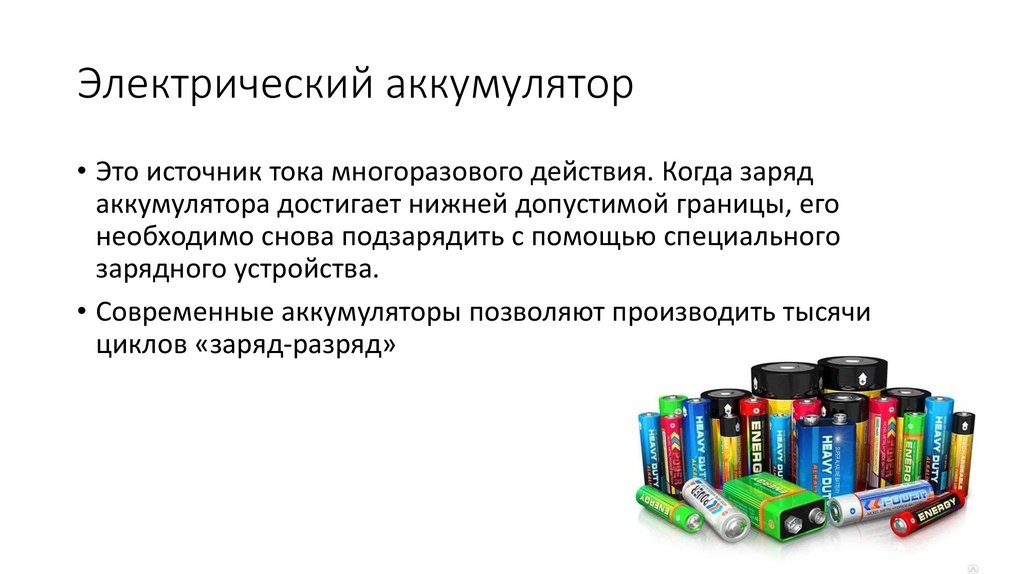

9. Электрический аккумулятор

• Это источник тока многоразового действия. Когда заряд
аккумулятора достигает нижней допустимой границы, его
необходимо снова подзарядить с помощью специального
зарядного устройства.
• Современные аккумуляторы позволяют производить тысячи
циклов «заряд-разряд»

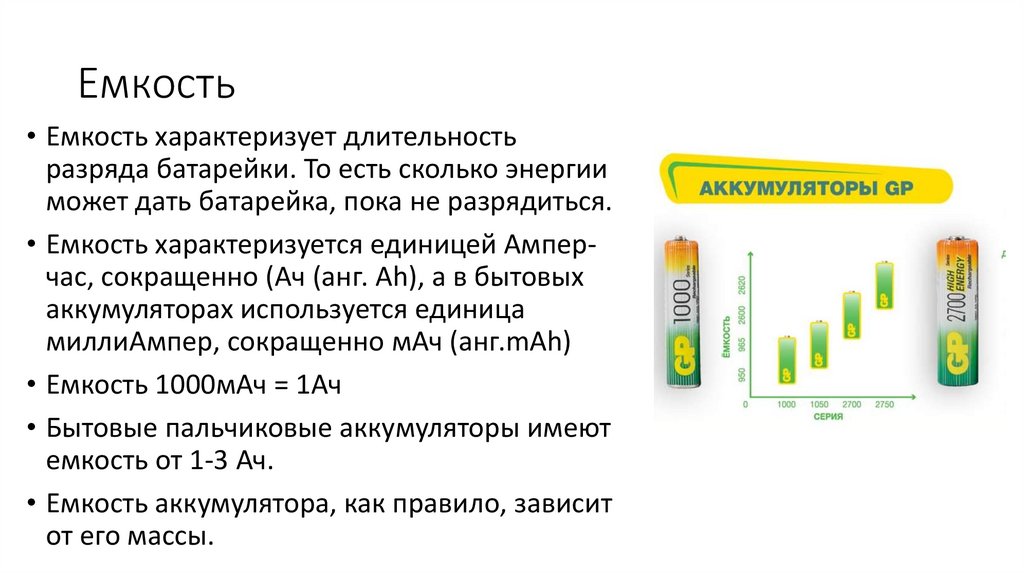

10. Емкость

• Емкость характеризует длительность
разряда батарейки. То есть сколько энергии
может дать батарейка, пока не разрядиться.
• Емкость характеризуется единицей Амперчас, сокращенно (Ач (анг. Ah), а в бытовых
аккумуляторах используется единица
миллиАмпер, сокращенно мАч (анг.mAh)
• Емкость 1000мАч = 1Ач
• Бытовые пальчиковые аккумуляторы имеют
емкость от 1-3 Ач.
• Емкость аккумулятора, как правило, зависит
от его массы.

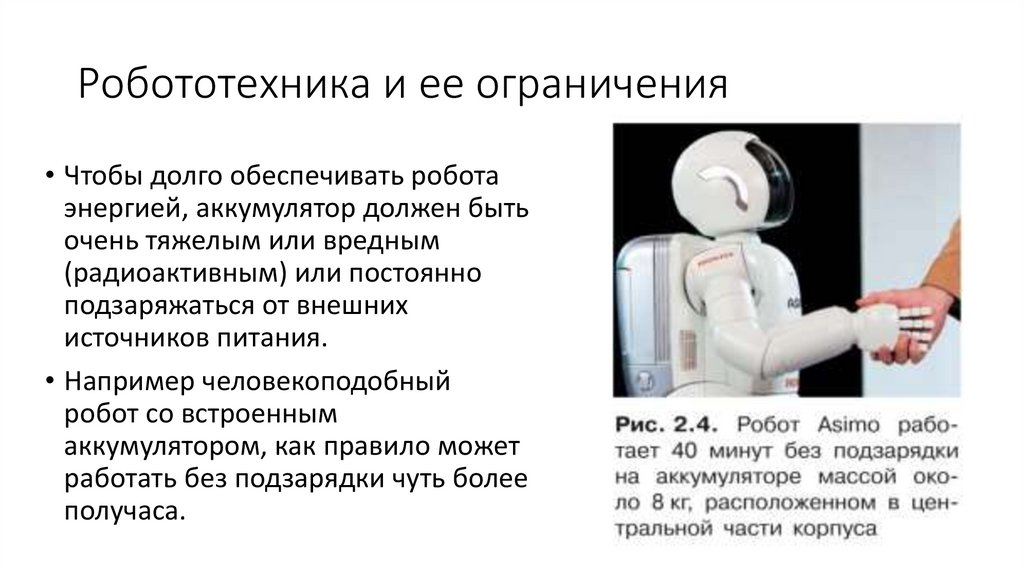

11. Робототехника и ее ограничения

• Чтобы долго обеспечивать робота
энергией, аккумулятор должен быть
очень тяжелым или вредным
(радиоактивным) или постоянно
подзаряжаться от внешних
источников питания.
• Например человекоподобный
робот со встроенным
аккумулятором, как правило может
работать без подзарядки чуть более
получаса.

12.

• Истории о ядерных батарейках
для терминатора, которые
работают годами с высоким
напряжением, пока остаются
фантастикой и требуют новых
открытий и технологических
прорывов.
• А может это вы станете
первооткрывателем в этой
научной работе?

13.

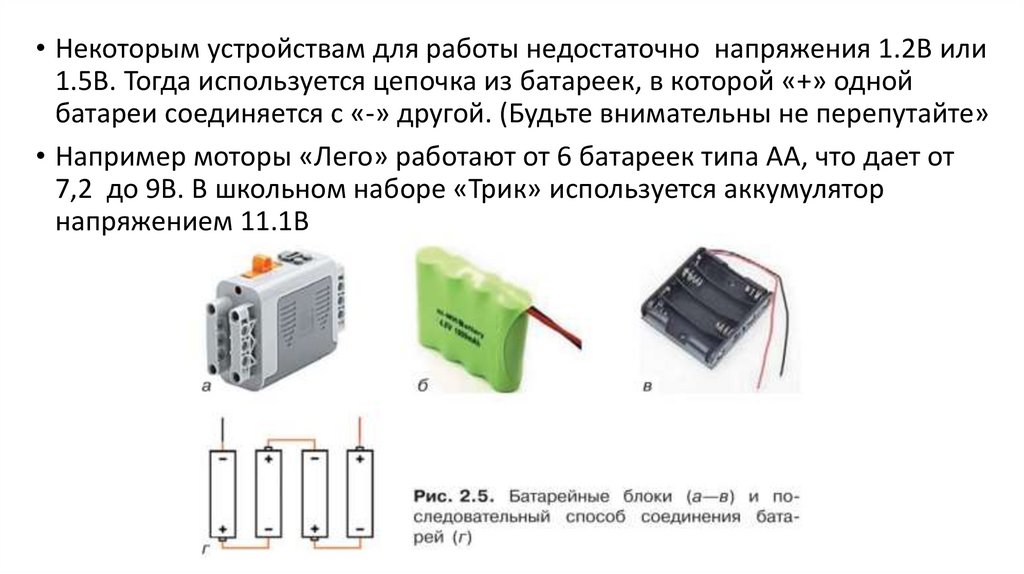

• Некоторым устройствам для работы недостаточно напряжения 1.2В или
1.5В. Тогда используется цепочка из батареек, в которой «+» одной
батареи соединяется с «-» другой. (Будьте внимательны не перепутайте»
• Например моторы «Лего» работают от 6 батареек типа АА, что дает от
7,2 до 9В. В школьном наборе «Трик» используется аккумулятор
напряжением 11.1В

14.

• Чтобы электроника контроллера (управляющего устройства) не
давала сбоев при снижении напряжения батареи, используют
специальные стабилизаторы питания. Но моторы, как правило,
получают напряжения непосредственно от источника питания,
поэтому на севших аккумуляторах мотор вращается медленнее,
чем на заряженных недавно.
• Если ваши моторы стали работать явно медленнее, нужно
заменить батарейки или зарядить аккумулятор.

15. Электродвигатель
