Трагедия НА ЧАЭС

1. Трагедия НА ЧАЭС

ТРАГЕДИЯ НА ЧАЭС
Подготовили: Фисунова София,Шунякова Дарья

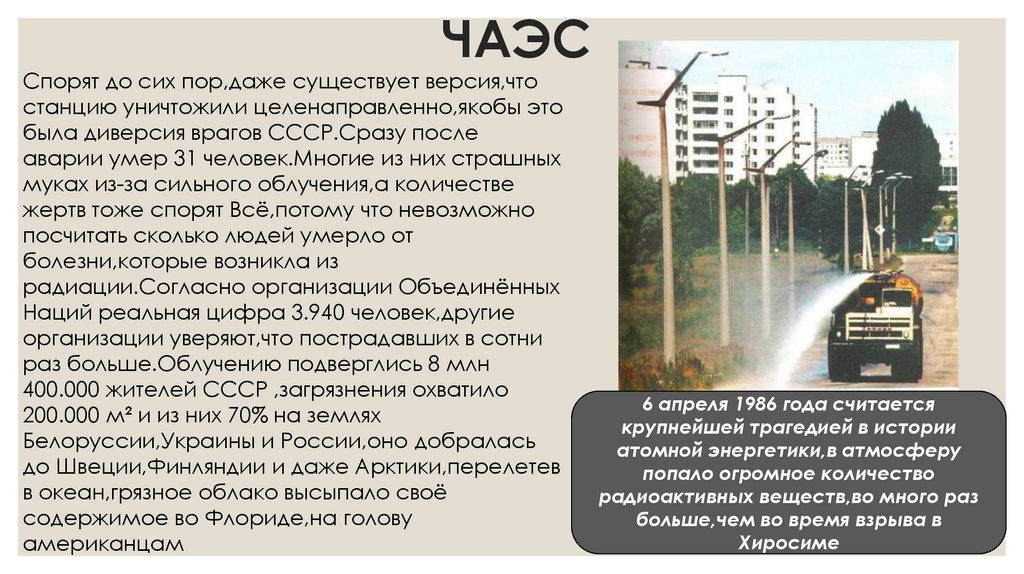

2. ЧАЭС

Спорят до сих пор,даже существует версия,что
станцию уничтожили целенаправленно,якобы это
была диверсия врагов СССР.Сразу после
аварии умер 31 человек.Многие из них страшных
муках из-за сильного облучения,а количестве
жертв тоже спорят Всё,потому что невозможно
посчитать сколько людей умерло от
болезни,которые возникла из
радиации.Согласно организации Объединённых
Наций реальная цифра 3.940 человек,другие
организации уверяют,что пострадавших в сотни
раз больше.Облучению подверглись 8 млн
400.000 жителей СССР ,загрязнения охватило
200.000 м² и из них 70% на землях
Белоруссии,Украины и России,оно добралась
до Швеции,Финляндии и даже Арктики,перелетев
в океан,грязное облако высыпало своё
содержимое во Флориде,на голову
американцам
6 апреля 1986 года считается
крупнейшей трагедией в истории
атомной энергетики,в атмосферу
попало огромное количество
радиоактивных веществ,во много раз
больше,чем во время взрыва в
Хиросиме

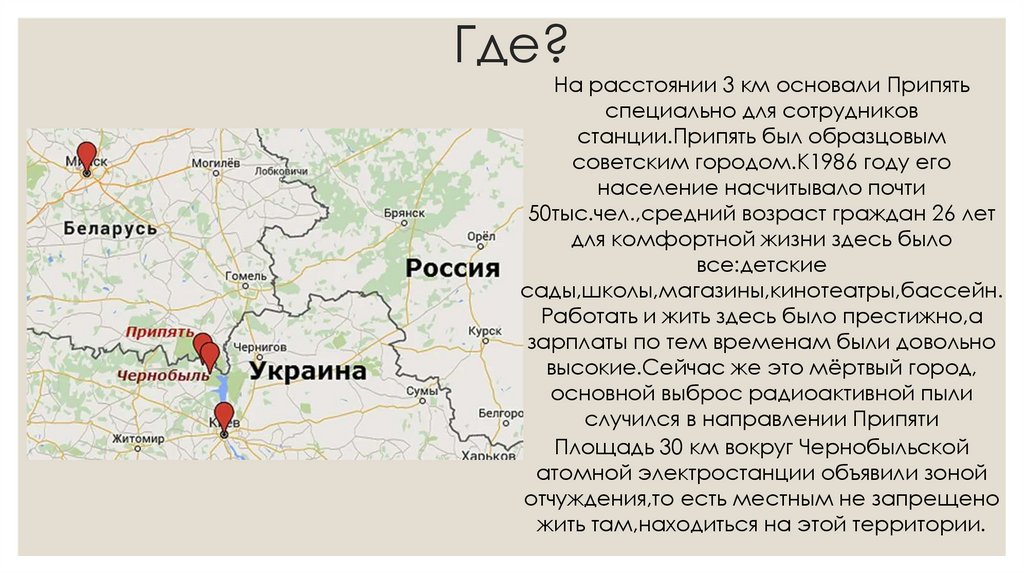

3. Где?

На расстоянии 3 км основали Припять
специально для сотрудников
станции.Припять был образцовым
советским городом.К1986 году его
население насчитывало почти
50тыс.чел.,средний возраст граждан 26 лет
для комфортной жизни здесь было
все:детские
сады,школы,магазины,кинотеатры,бассейн.
Работать и жить здесь было престижно,а
зарплаты по тем временам были довольно
высокие.Сейчас же это мёртвый город,
основной выброс радиоактивной пыли
случился в направлении Припяти
Площадь 30 км вокруг Чернобыльской
атомной электростанции объявили зоной
отчуждения,то есть местным не запрещено
жить там,находиться на этой территории.

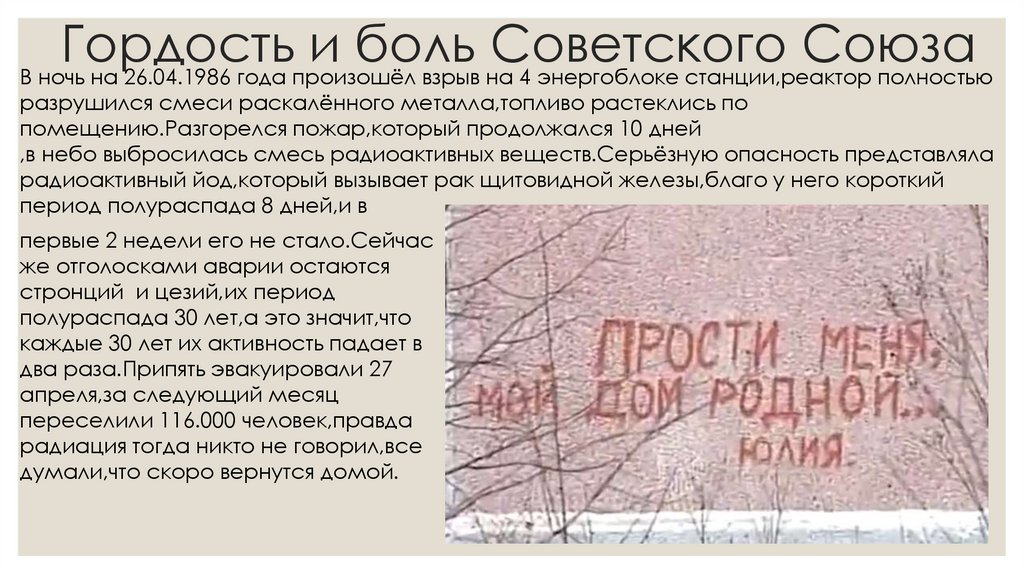

4. Гордость и боль Советского Союза

В ночь на 26.04.1986 года произошёл взрыв на 4 энергоблоке станции,реактор полностью
разрушился смеси раскалённого металла,топливо растеклись по
помещению.Разгорелся пожар,который продолжался 10 дней
,в небо выбросилась смесь радиоактивных веществ.Серьёзную опасность представляла
радиоактивный йод,который вызывает рак щитовидной железы,благо у него короткий
период полураспада 8 дней,и в
первые 2 недели его не стало.Сейчас
же отголосками аварии остаются
стронций и цезий,их период
полураспада 30 лет,а это значит,что
каждые 30 лет их активность падает в
два раза.Припять эвакуировали 27
апреля,за следующий месяц
переселили 116.000 человек,правда
радиация тогда никто не говорил,все
думали,что скоро вернутся домой.

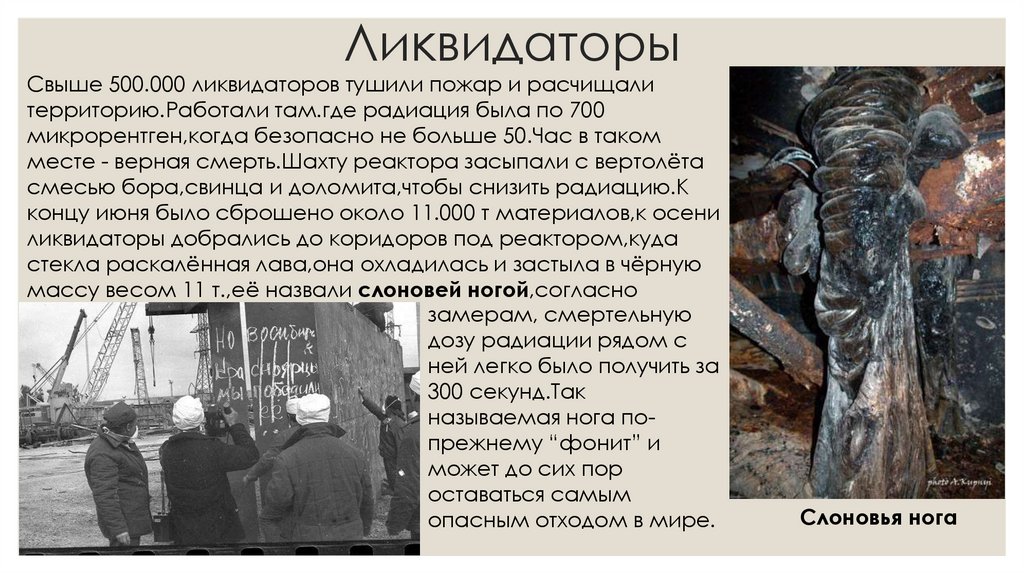

5. Ликвидаторы

Свыше 500.000 ликвидаторов тушили пожар и расчищали
территорию.Работали там.где радиация была по 700
микрорентген,когда безопасно не больше 50.Час в таком
месте - верная смерть.Шахту реактора засыпали с вертолёта
смесью бора,свинца и доломита,чтобы снизить радиацию.К
концу июня было сброшено около 11.000 т материалов,к осени
ликвидаторы добрались до коридоров под реактором,куда
стекла раскалённая лава,она охладилась и застыла в чёрную
массу весом 11 т.,её назвали слоновей ногой,согласно
замерам, смертельную
дозу радиации рядом с
ней легко было получить за
300 секунд.Так
называемая нога попрежнему “фонит” и
может до сих пор
оставаться самым
опасным отходом в мире.
Слоновья нога

6. МИ-8

◦ В октябре произошла ещё одна
трагедия-вертолёт МИ-8,который
обрабатывал крышу станции,
задел лопастями тросы крана и
рухнул на землю.Четыре
человека погибли.

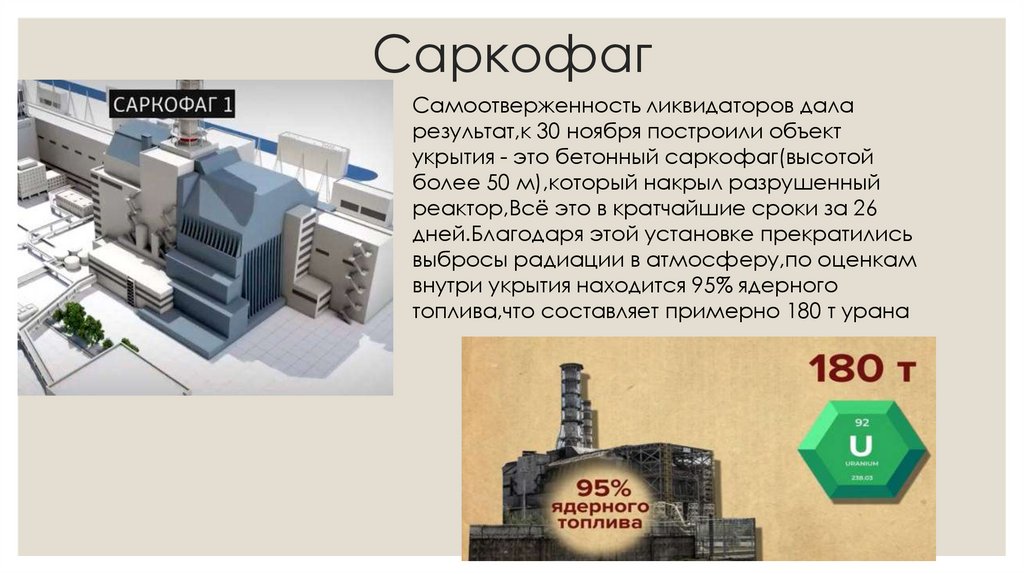

7. Саркофаг

Самоотверженность ликвидаторов дала
результат,к 30 ноября построили объект
укрытия - это бетонный саркофаг(высотой
более 50 м),который накрыл разрушенный
реактор,Всё это в кратчайшие сроки за 26
дней.Благодаря этой установке прекратились
выбросы радиации в атмосферу,по оценкам
внутри укрытия находится 95% ядерного
топлива,что составляет примерно 180 т урана

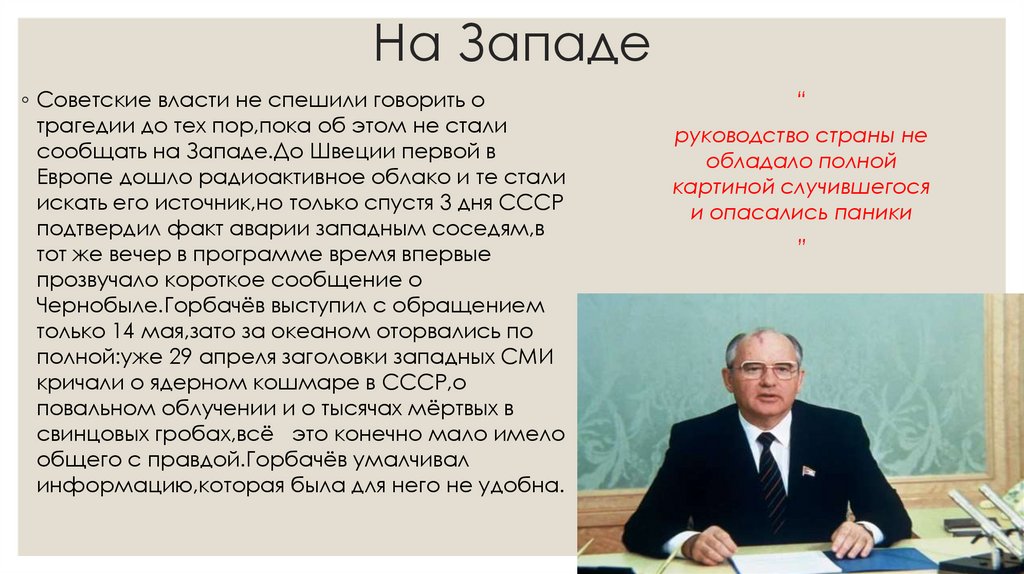

8. На Западе

◦ Советские власти не спешили говорить о
трагедии до тех пор,пока об этом не стали
сообщать на Западе.До Швеции первой в
Европе дошло радиоактивное облако и те стали
искать его источник,но только спустя 3 дня СССР
подтвердил факт аварии западным соседям,в
тот же вечер в программе время впервые
прозвучало короткое сообщение о
Чернобыле.Горбачёв выступил с обращением
только 14 мая,зато за океаном оторвались по
полной:уже 29 апреля заголовки западных СМИ
кричали о ядерном кошмаре в СССР,о
повальном облучении и о тысячах мёртвых в
свинцовых гробах,всё это конечно мало имело
общего с правдой.Горбачёв умалчивал
информацию,которая была для него не удобна.
“
руководство страны не
обладало полной
картиной случившегося
и опасались паники
”

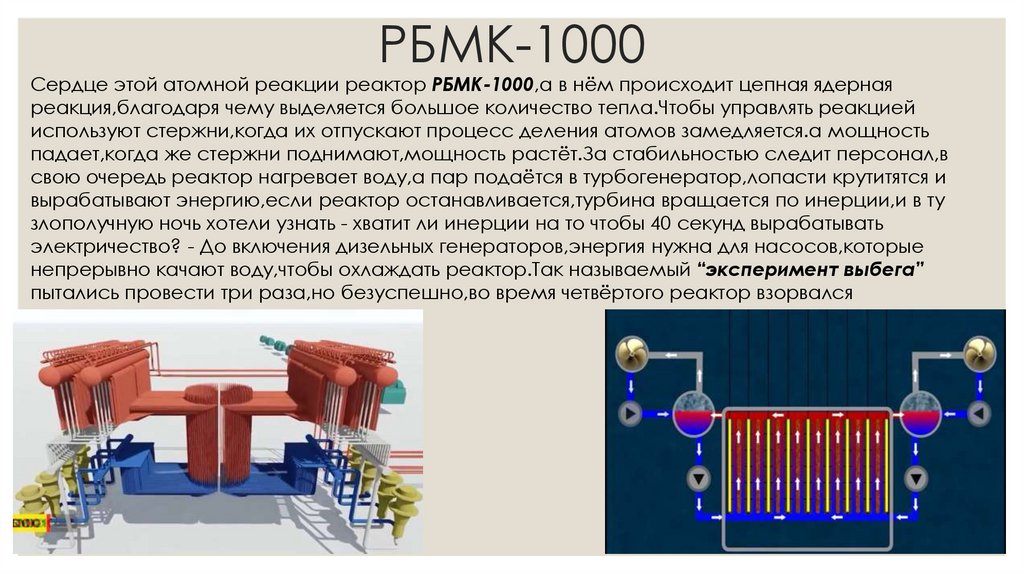

9. РБМК-1000

Сердце этой атомной реакции реактор РБМК-1000,а в нём происходит цепная ядерная
реакция,благодаря чему выделяется большое количество тепла.Чтобы управлять реакцией
используют стержни,когда их отпускают процесс деления атомов замедляется.а мощность
падает,когда же стержни поднимают,мощность растёт.За стабильностью следит персонал,в
свою очередь реактор нагревает воду,а пар подаётся в турбогенератор,лопасти крутитятся и
вырабатывают энергию,если реактор останавливается,турбина вращается по инерции,и в ту
злополучную ночь хотели узнать - хватит ли инерции на то чтобы 40 секунд вырабатывать
электричество? - До включения дизельных генераторов,энергия нужна для насосов,которые
непрерывно качают воду,чтобы охлаждать реактор.Так называемый “эксперимент выбега”
пытались провести три раза,но безуспешно,во время четвёртого реактор взорвался

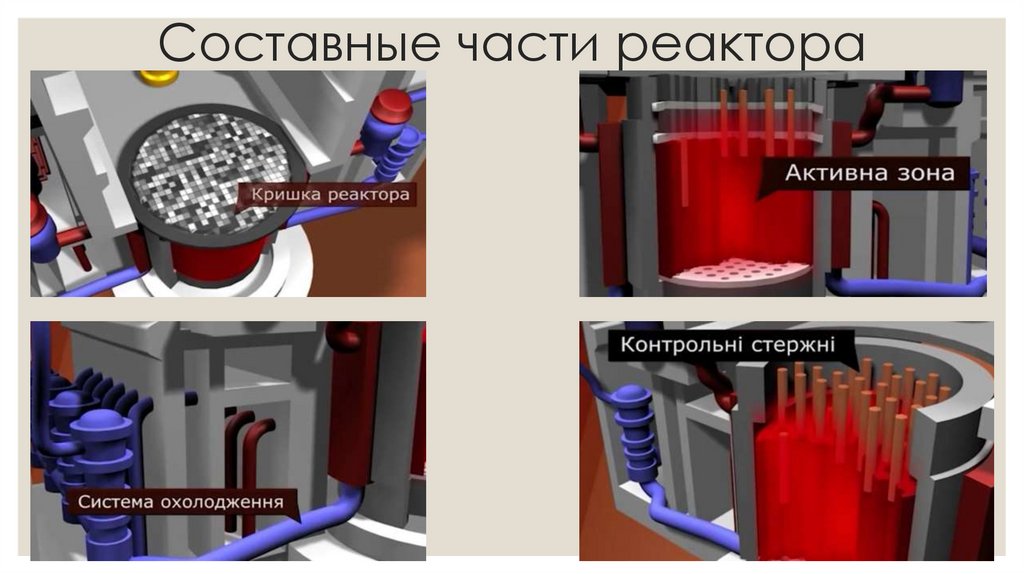

10. Составные части реактора

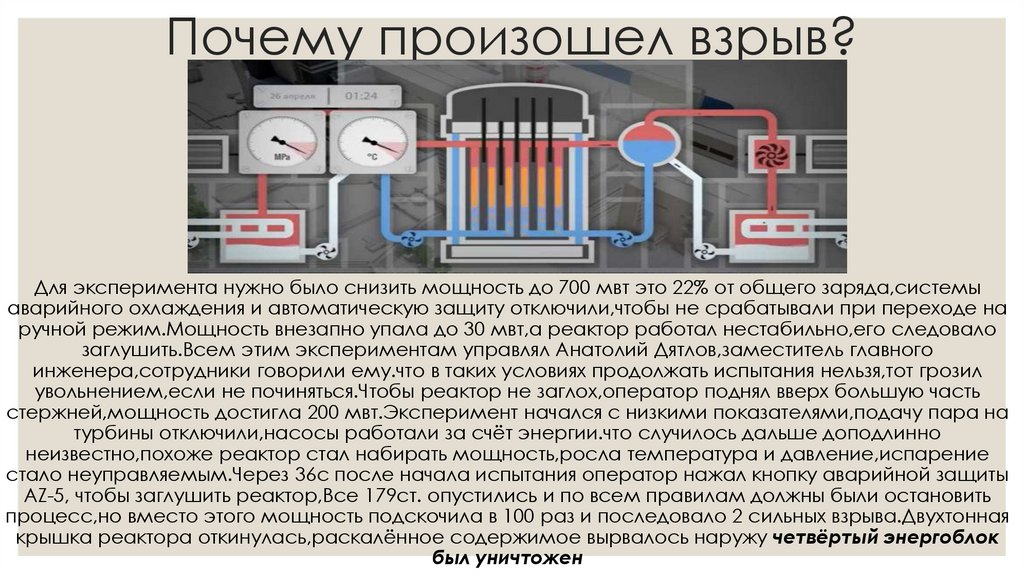

11. Почему произошел взрыв?

Для эксперимента нужно было снизить мощность до 700 мвт это 22% от общего заряда,системы
аварийного охлаждения и автоматическую защиту отключили,чтобы не срабатывали при переходе на
ручной режим.Мощность внезапно упала до 30 мвт,а реактор работал нестабильно,его следовало
заглушить.Всем этим экспериментам управлял Анатолий Дятлов,заместитель главного
инженера,сотрудники говорили ему.что в таких условиях продолжать испытания нельзя,тот грозил
увольнением,если не починяться.Чтобы реактор не заглох,оператор поднял вверх большую часть
стержней,мощность достигла 200 мвт.Эксперимент начался с низкими показателями,подачу пара на
турбины отключили,насосы работали за счёт энергии.что случилось дальше доподлинно
неизвестно,похоже реактор стал набирать мощность,росла температура и давление,испарение
стало неуправляемым.Через 36с после начала испытания оператор нажал кнопку аварийной защиты
AZ-5, чтобы заглушить реактор,Все 179ст. опустились и по всем правилам должны были остановить
процесс,но вместо этого мощность подскочила в 100 раз и последовало 2 сильных взрыва.Двухтонная
крышка реактора откинулась,раскалённое содержимое вырвалось наружу четвёртый энергоблок
был уничтожен

12. Суд

Сразу после аварии собрали комиссию,которая
пришла к выводучто в катастрофе виноват
персонал,они нарушили 12 пунктов инструкции по
эксплуатации реактора и пять раз выключали
систему защиты,проводили эксперимент любой
ценой,что привело к катастрофе.Шесть человек
по решению суда были лишены вободы
В материалах к процессу было выделено три
основные причины аварии:
1. нарушения инструкции по эксплуатации;
2. несоблюдение условий эксперимента;
3. произвольные отключения защиты реактора.
В 1992 году
мнение
о виновных
в аварии
было было
В 1992
году мнение
о виновных
в аварии
А также три побочные причины:
пересмотрено
Международным
агентством
по
атомной
пересмотрено Международным агентством по атомной
энергии
(МАГАТЭ).
Основной
причиной
назвали
энергии
(МАГАТЭ).
Основной
причиной
назвали
1. неустойчивость реактора;
конструктивные
конструктивные особенности
особенности РМБК-1000,
РМБК-1000, оо которых
которых не
не знал
знал
персонал атомной
станции.
персонал
атомной станции.
2. недостаточные системы защиты;
Все
Всеосужденные
осужденныеккэтому
этомувремени
времениуже
ужевышли
вышлина
насвободу.
свободу.
3. отсутствие защитного колпака

13. Ликвидация

Самыми первыми ликвидаторами стали сотрудники станции и пожарные. Вторая очередь
отправилась в Чернобыль уже в мае 1986 года, когда на высоком уровне было принято решение о
консервации четвертого блока атомной станции с целью уменьшения утечки радиоактивных
веществ.
В смертельно опасную зону направились:
военные;
киевские милиционеры;
вертолетчики;
медики;
водители;
шахтеры;
сотрудники Министерства среднего
машиностроения СССР;
гражданские строители;
военно-строительные части Минобороны СССР;
химические войска МО СССР;
внутренние войска МВД СССР;
добровольцы со всей страны.
О безопасности тогда мало кто думал. На снимках того времени запечатлены ликвидаторы в
одних защитных халатах и респираторах, которые практическими голыми руками хватают горячий
битум на крыше машинного зала и поливают пылающий реактор из шлангов.

14. Подлинные герои – пожарные Чернобыля

◦ Боевая тревога подняла караулы пожарных из Чернобыля и Припяти, первый из которых прибыл
на станцию через 7 минут после начала катастрофы. 28 человек бросились на борьбу с
пожаром под руководством лейтенантов Владимира Правика и Виктора Кабенка. Обоим по 23
года, но своим примером они вели за собой бойцов, давая чёткие команды и находясь там, где
труднее всего. Общее руководство осуществлял майор Телятников, под началом у которого
оказалось 69 человек и 14 единиц техники. Практически без средств защиты, имея только
рукавицы, каски и брезентовые робы, не используя из-за высоких температур противогазы КИП-5,
до трёх ночи пожарные не подозревали о смертельно опасном уровне радиации.

15. Герои Чернобыля

◦ К 4ч утра пожар удалось локализовать, к 6 он
был потушен полностью. Теряющие в ходе
борьбы с огнём сознание, многие пожарные
получили смертельную дозу радиации и были
отправлены на лечение в Москву и Киев. Из 13
чел.,проходивших лечение в 6-й клинической
больнице столицы, 11 скончались. Среди них
Виктор Кабенок и Владимир Правик, ставший
отцом за месяц до трагедии. Медики
утверждают, что выбранная методика лечения
доктора Гейла оказалась ошибочной.
Профессору Леониду Киндзельскому в Киеве,
применявшему собственный способ лечения,
удалось спасти всех пациентов. Троим
пожарным, Владимиру Правику, Виктору
Кабенку и Леониду Телятникову, присвоено
звание Героев Советского Союза. Выжить
удалось только последнему, дослужившемуся
до звания генерала.

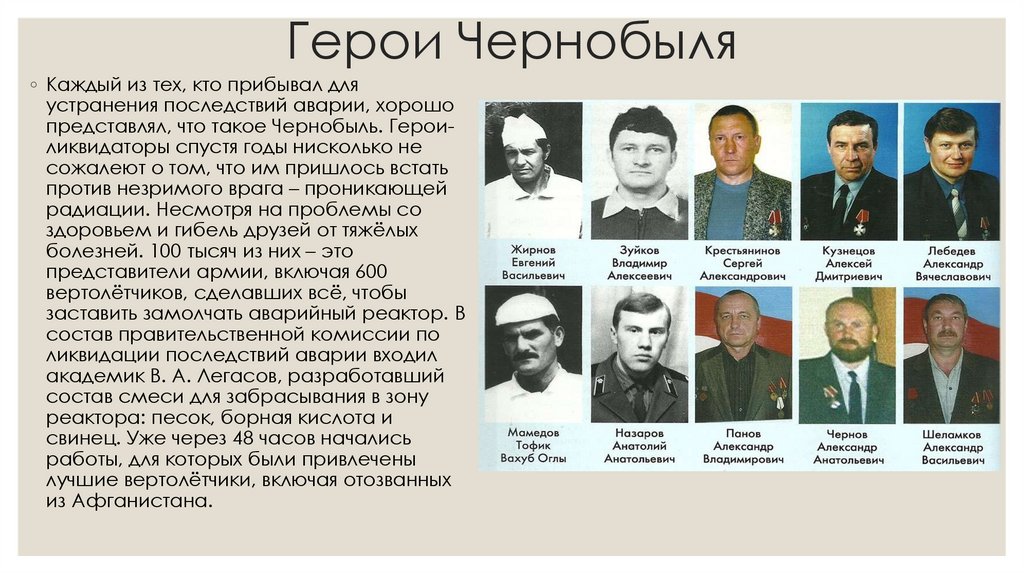

16. Герои Чернобыля

◦ Каждый из тех, кто прибывал для
устранения последствий аварии, хорошо
представлял, что такое Чернобыль. Героиликвидаторы спустя годы нисколько не
сожалеют о том, что им пришлось встать
против незримого врага – проникающей
радиации. Несмотря на проблемы со
здоровьем и гибель друзей от тяжёлых
болезней. 100 тысяч из них – это
представители армии, включая 600
вертолётчиков, сделавших всё, чтобы
заставить замолчать аварийный реактор. В
состав правительственной комиссии по
ликвидации последствий аварии входил
академик В. А. Легасов, разработавший
состав смеси для забрасывания в зону
реактора: песок, борная кислота и
свинец. Уже через 48 часов начались
работы, для которых были привлечены
лучшие вертолётчики, включая отозванных
из Афганистана.

17. Героям Чернобыля посвящается

Трагедия на ЧАЭС показала всему миру, что может произойти, если атомная энергия выходит изпод контроля. Она активизировала процесс ядерного разоружения и стала, по сути, началом
конца СССР. Но ещё она продемонстрировала мировой общественности мужество и героизм
простых людей разных национальностей, вставших плечом к плечу во имя спасения европейской
цивилизации. Покончит сс собой лидер КП Украины В. В. Щербицкий, способствующий
сокрытию истинных масштабов аварии на ЧАЭС, не сможет пережить трагедию учёный В. А.
Легасов, чувствуя вину научного сообщества в происшедшем. Но нечего стыдиться тем, кто
навсегда останется жить в бронзе и нашей памяти.

18. Спасибо за внимание!

СПАСИБО ЗА
ВНИМАНИЕ!
