Аварийная и предупреждающая сигнализация на электростанциях и подстанциях

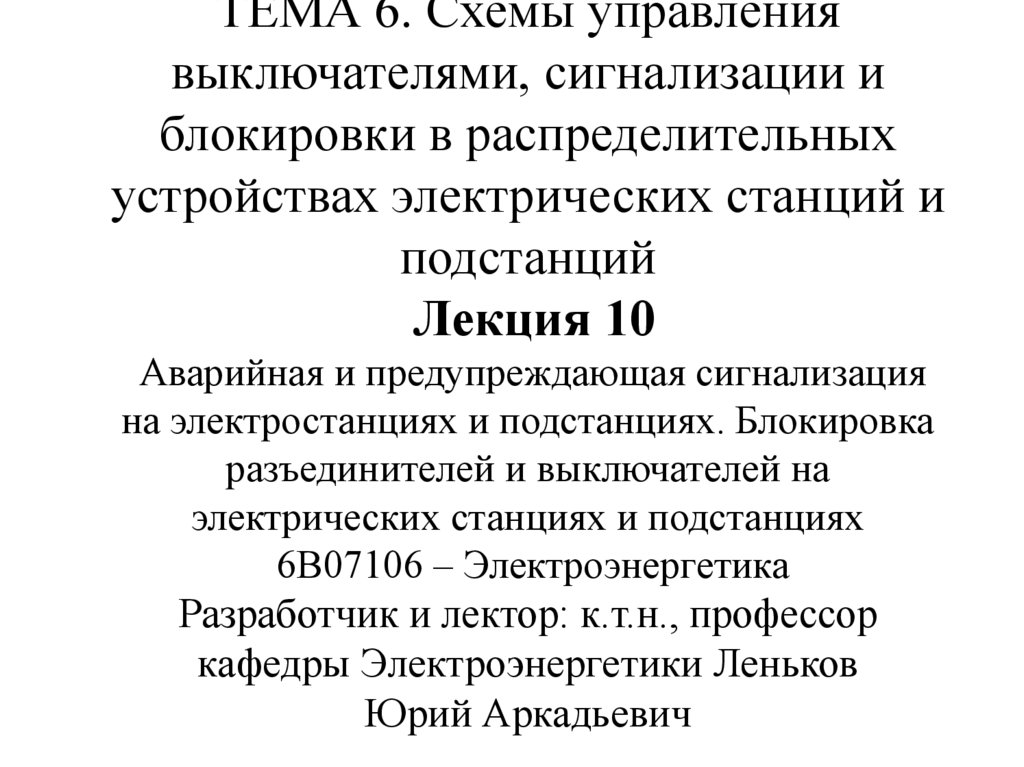

1. ТЕМА 6. Схемы управления выключателями, сигнализации и блокировки в распределительных устройствах электрических станций и

подстанций
Лекция 10
Аварийная и предупреждающая сигнализация
на электростанциях и подстанциях. Блокировка
разъединителей и выключателей на
электрических станциях и подстанциях
6В07106 ‒ Электроэнергетика
Разработчик и лектор: к.т.н., профессор
кафедры Электроэнергетики Леньков
Юрий Аркадьевич

2.

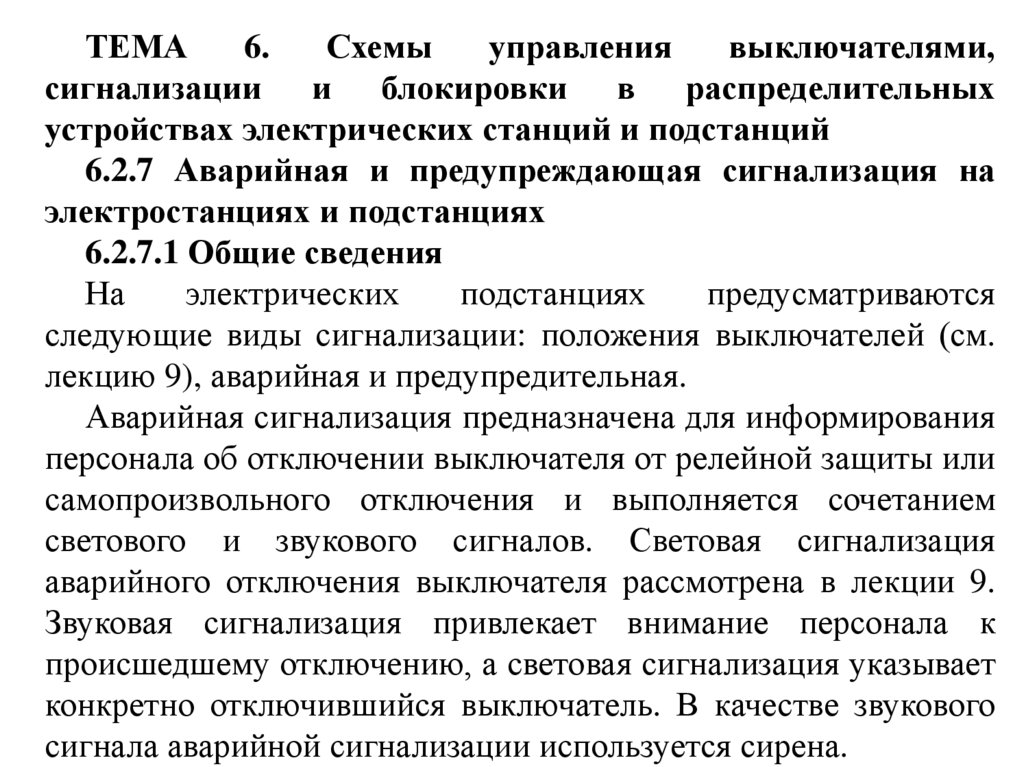

ТЕМА
6.
Схемы
управления
выключателями,
сигнализации и блокировки в распределительных
устройствах электрических станций и подстанций
6.2.7 Аварийная и предупреждающая сигнализация на
электростанциях и подстанциях
6.2.7.1 Общие сведения
На
электрических
подстанциях
предусматриваются
следующие виды сигнализации: положения выключателей (см.
лекцию 9), аварийная и предупредительная.
Аварийная сигнализация предназначена для информирования
персонала об отключении выключателя от релейной защиты или
самопроизвольного отключения и выполняется сочетанием
светового и звукового сигналов. Световая сигнализация
аварийного отключения выключателя рассмотрена в лекции 9.
Звуковая сигнализация привлекает внимание персонала к
происшедшему отключению, а световая сигнализация указывает
конкретно отключившийся выключатель. В качестве звукового
сигнала аварийной сигнализации используется сирена.

3.

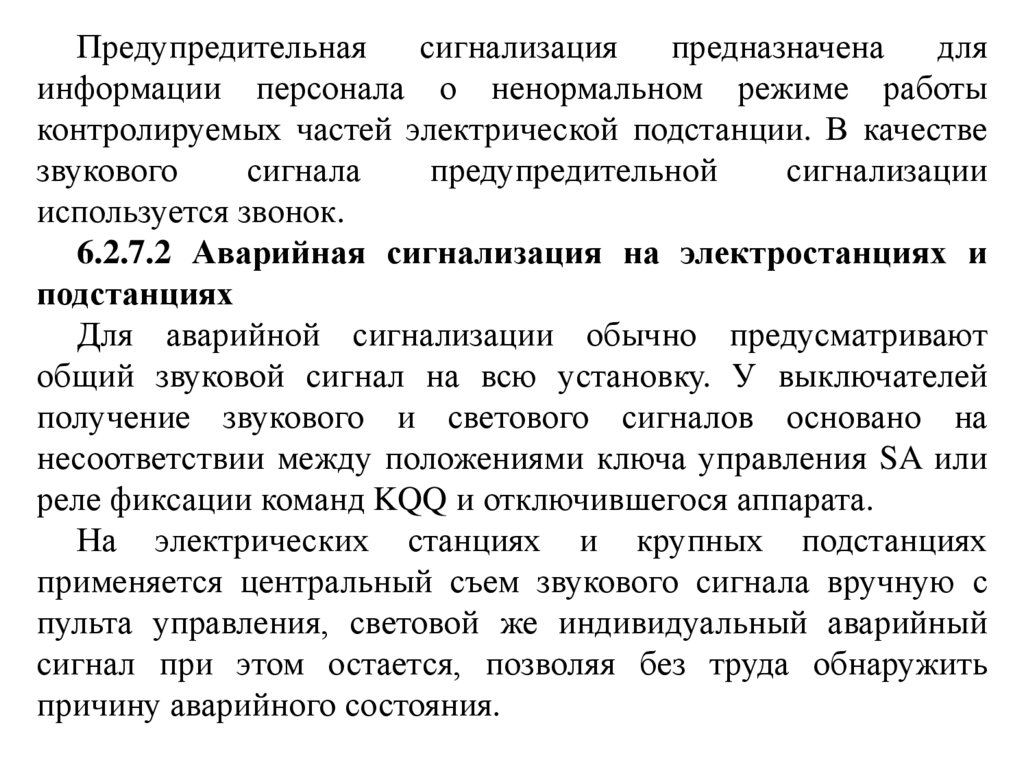

Предупредительная
сигнализация
предназначена
для
информации персонала о ненормальном режиме работы
контролируемых частей электрической подстанции. В качестве
звукового
сигнала
предупредительной
сигнализации
используется звонок.
6.2.7.2 Аварийная сигнализация на электростанциях и
подстанциях
Для аварийной сигнализации обычно предусматривают
общий звуковой сигнал на всю установку. У выключателей
получение звукового и светового сигналов основано на
несоответствии между положениями ключа управления SA или
реле фиксации команд KQQ и отключившегося аппарата.
На электрических станциях и крупных подстанциях
применяется центральный съем звукового сигнала вручную с
пульта управления, световой же индивидуальный аварийный
сигнал при этом остается, позволяя без труда обнаружить
причину аварийного состояния.

4.

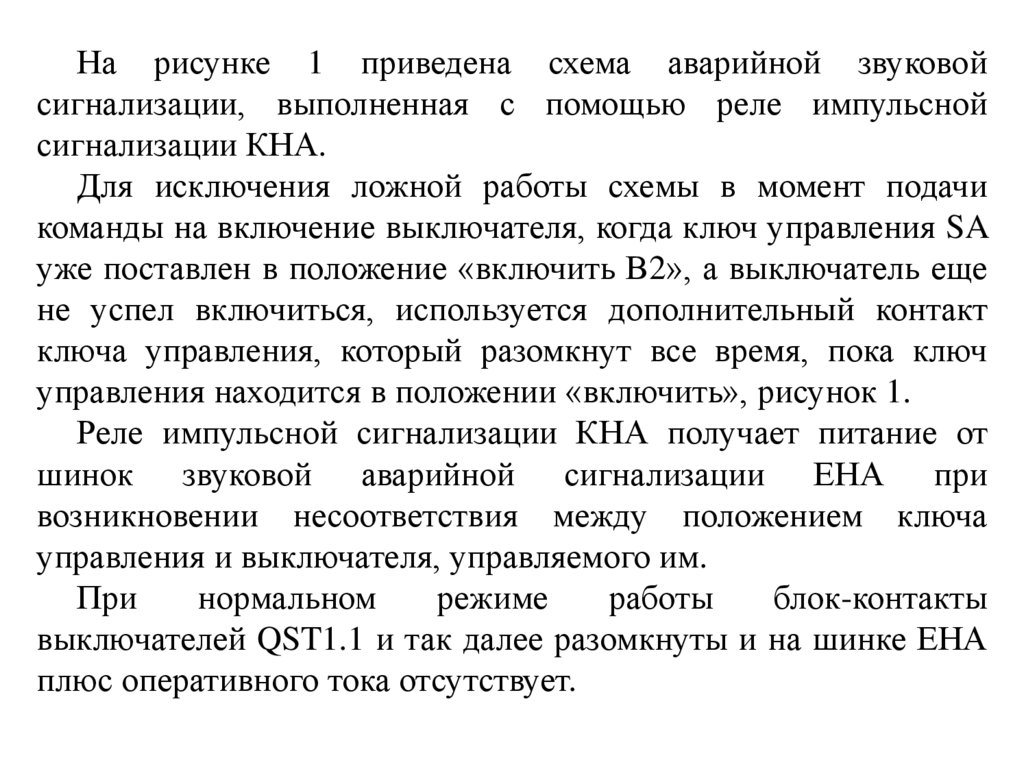

На рисунке 1 приведена схема аварийной звуковой
сигнализации, выполненная с помощью реле импульсной
сигнализации КНА.
Для исключения ложной работы схемы в момент подачи
команды на включение выключателя, когда ключ управления SA
уже поставлен в положение «включить В2», а выключатель еще
не успел включиться, используется дополнительный контакт
ключа управления, который разомкнут все время, пока ключ
управления находится в положении «включить», рисунок 1.
Реле импульсной сигнализации КНА получает питание от
шинок звуковой аварийной сигнализации ЕНА при
возникновении несоответствия между положением ключа
управления и выключателя, управляемого им.
При
нормальном
режиме
работы
блок-контакты
выключателей QST1.1 и так далее разомкнуты и на шинке ЕНА
плюс оперативного тока отсутствует.

5.

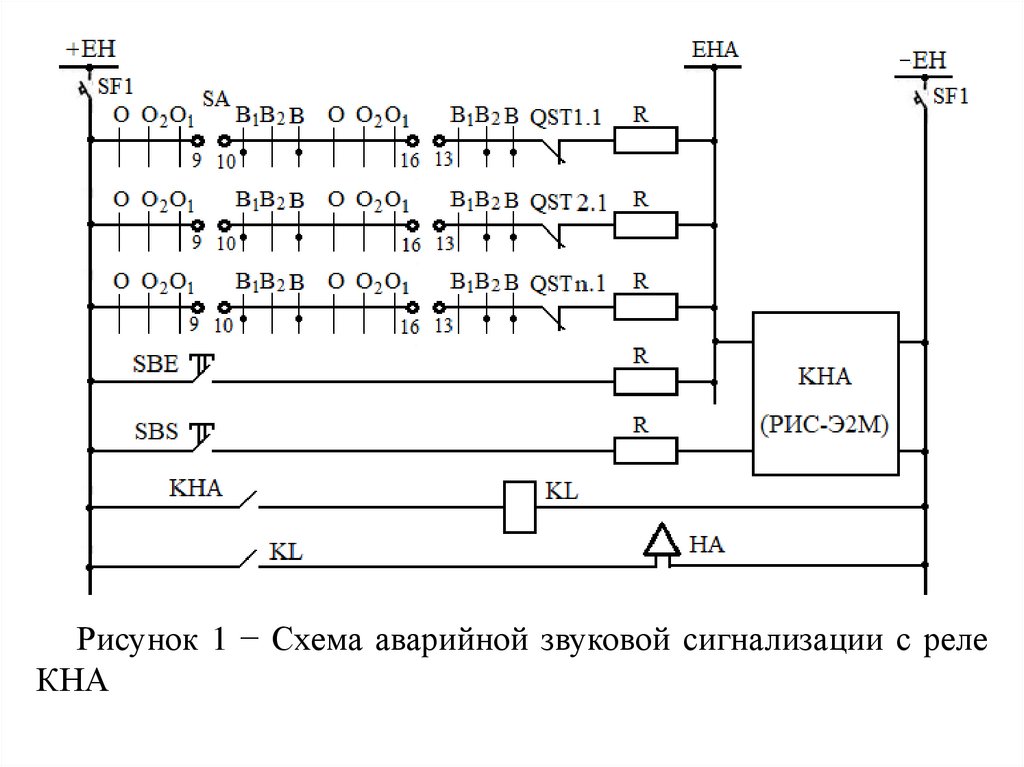

Рисунок 1 − Схема аварийной звуковой сигнализации с реле
КНА

6.

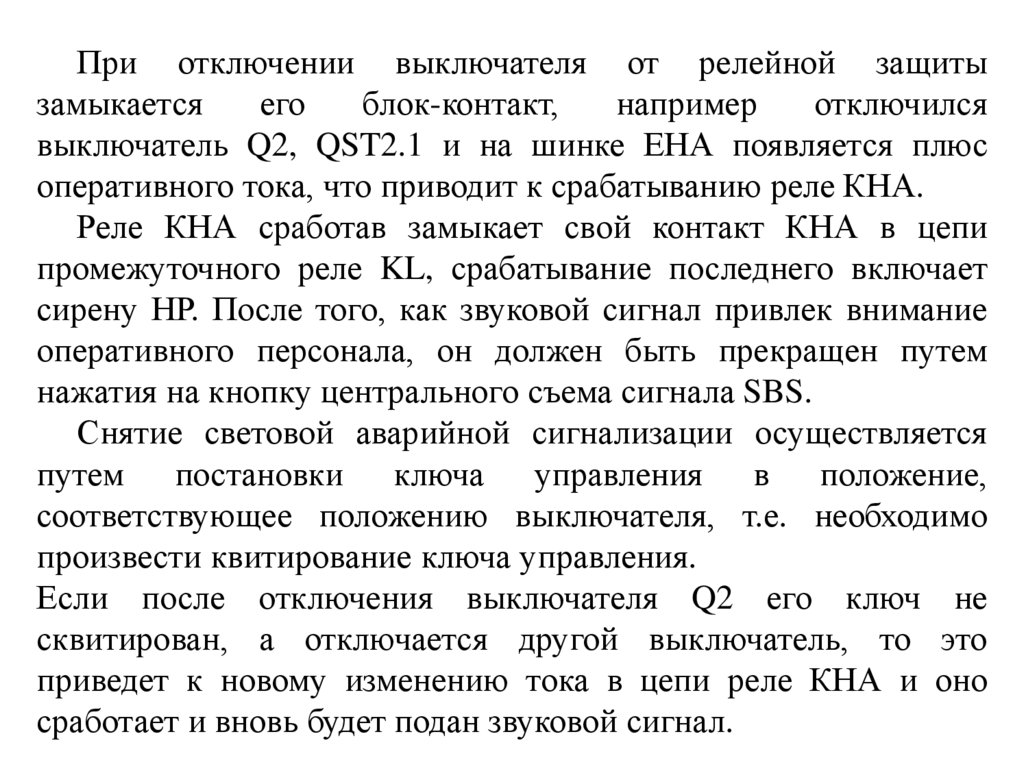

При отключении выключателя от релейной защиты
замыкается
его
блок-контакт,
например
отключился
выключатель Q2, QST2.1 и на шинке ЕНА появляется плюс
оперативного тока, что приводит к срабатыванию реле КНА.
Реле КНА сработав замыкает свой контакт КНА в цепи
промежуточного реле KL, срабатывание последнего включает
сирену НР. После того, как звуковой сигнал привлек внимание
оперативного персонала, он должен быть прекращен путем
нажатия на кнопку центрального съема сигнала SBS.
Снятие световой аварийной сигнализации осуществляется
путем постановки ключа управления в положение,
соответствующее положению выключателя, т.е. необходимо
произвести квитирование ключа управления.
Если после отключения выключателя Q2 его ключ не
сквитирован, а отключается другой выключатель, то это
приведет к новому изменению тока в цепи реле КНА и оно
сработает и вновь будет подан звуковой сигнал.

7.

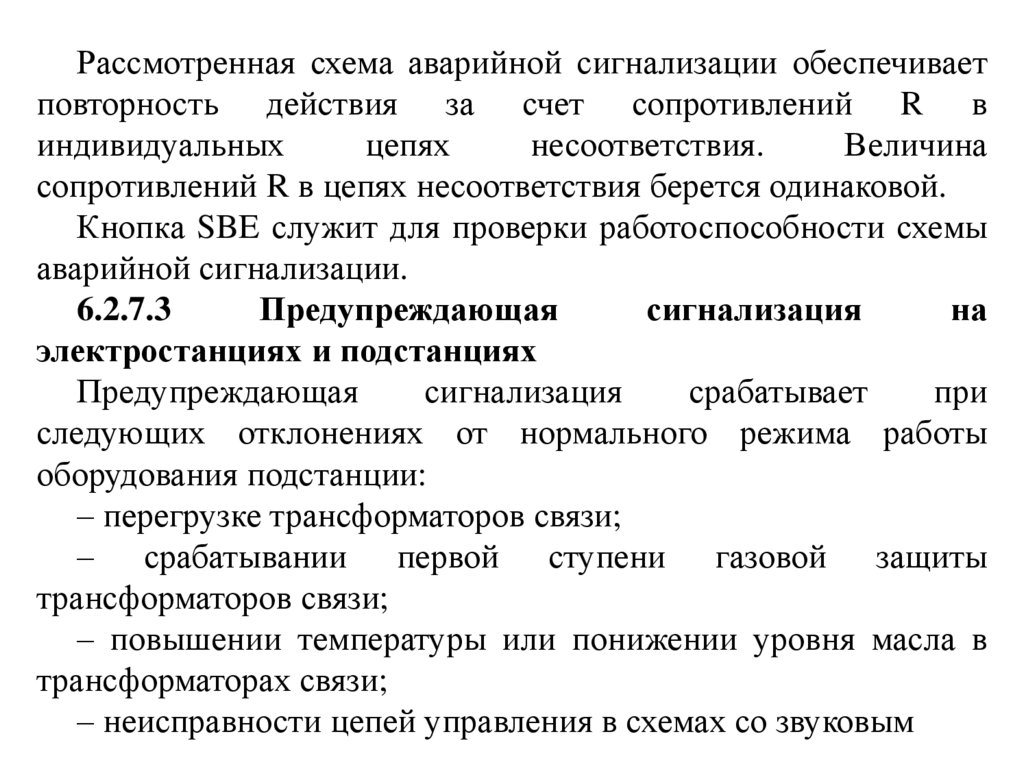

Рассмотренная схема аварийной сигнализации обеспечивает
повторность действия за счет сопротивлений R в
индивидуальных
цепях
несоответствия.
Величина
сопротивлений R в цепях несоответствия берется одинаковой.
Кнопка SBE служит для проверки работоспособности схемы
аварийной сигнализации.
6.2.7.3
Предупреждающая
сигнализация
на
электростанциях и подстанциях
Предупреждающая
сигнализация
срабатывает
при
следующих отклонениях от нормального режима работы
оборудования подстанции:
‒ перегрузке трансформаторов связи;
‒ срабатывании первой ступени газовой защиты
трансформаторов связи;
‒ повышении температуры или понижении уровня масла в
трансформаторах связи;
‒ неисправности цепей управления в схемах со звуковым

8.

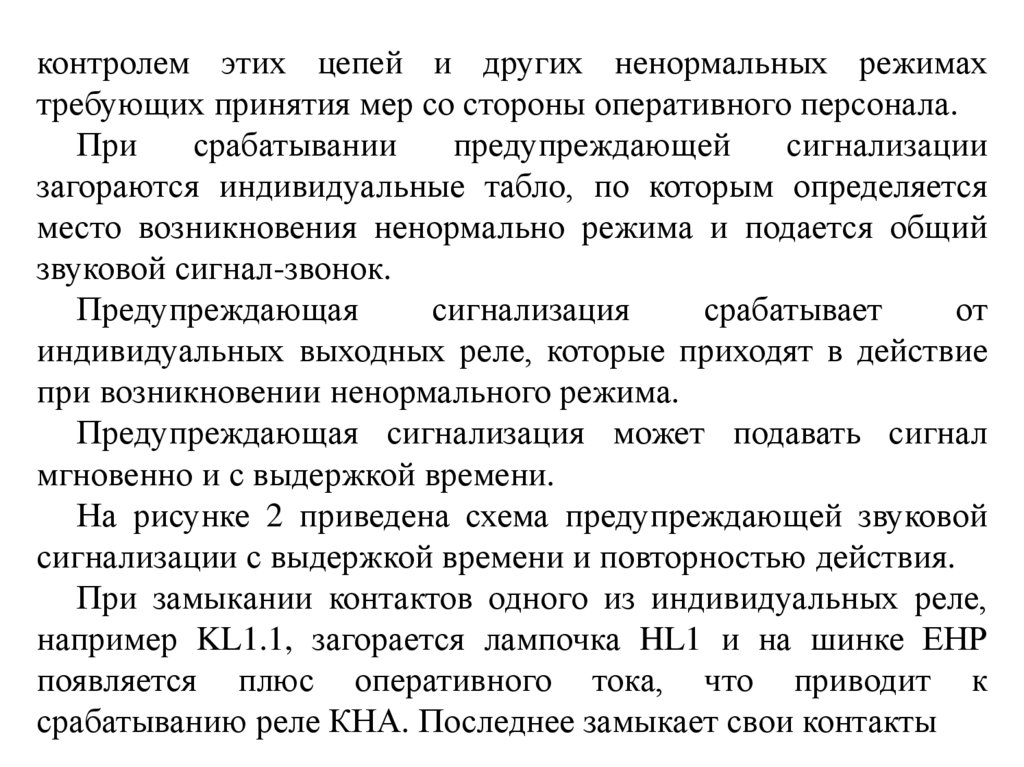

контролем этих цепей и других ненормальных режимах
требующих принятия мер со стороны оперативного персонала.
При
срабатывании
предупреждающей
сигнализации
загораются индивидуальные табло, по которым определяется
место возникновения ненормально режима и подается общий
звуковой сигнал-звонок.
Предупреждающая
сигнализация
срабатывает
от
индивидуальных выходных реле, которые приходят в действие
при возникновении ненормального режима.
Предупреждающая сигнализация может подавать сигнал
мгновенно и с выдержкой времени.
На рисунке 2 приведена схема предупреждающей звуковой
сигнализации с выдержкой времени и повторностью действия.
При замыкании контактов одного из индивидуальных реле,
например KL1.1, загорается лампочка HL1 и на шинке ЕНР
появляется плюс оперативного тока, что приводит к
срабатыванию реле КНА. Последнее замыкает свои контакты

9.

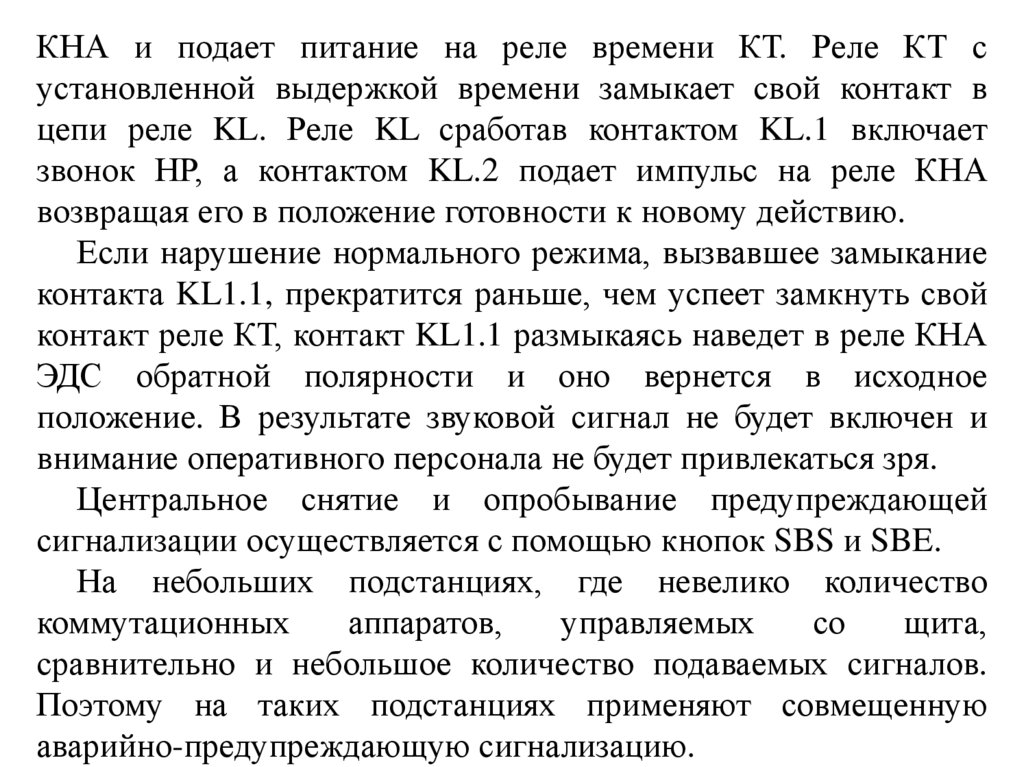

КНА и подает питание на реле времени КТ. Реле КТ с
установленной выдержкой времени замыкает свой контакт в
цепи реле KL. Реле KL сработав контактом KL.1 включает
звонок НР, а контактом KL.2 подает импульс на реле КНА
возвращая его в положение готовности к новому действию.
Если нарушение нормального режима, вызвавшее замыкание
контакта KL1.1, прекратится раньше, чем успеет замкнуть свой
контакт реле КТ, контакт KL1.1 размыкаясь наведет в реле КНА
ЭДС обратной полярности и оно вернется в исходное
положение. В результате звуковой сигнал не будет включен и
внимание оперативного персонала не будет привлекаться зря.
Центральное снятие и опробывание предупреждающей
сигнализации осуществляется с помощью кнопок SBS и SBE.
На небольших подстанциях, где невелико количество
коммутационных
аппаратов,
управляемых
со
щита,
сравнительно и небольшое количество подаваемых сигналов.
Поэтому на таких подстанциях применяют совмещенную
аварийно-предупреждающую сигнализацию.

10.

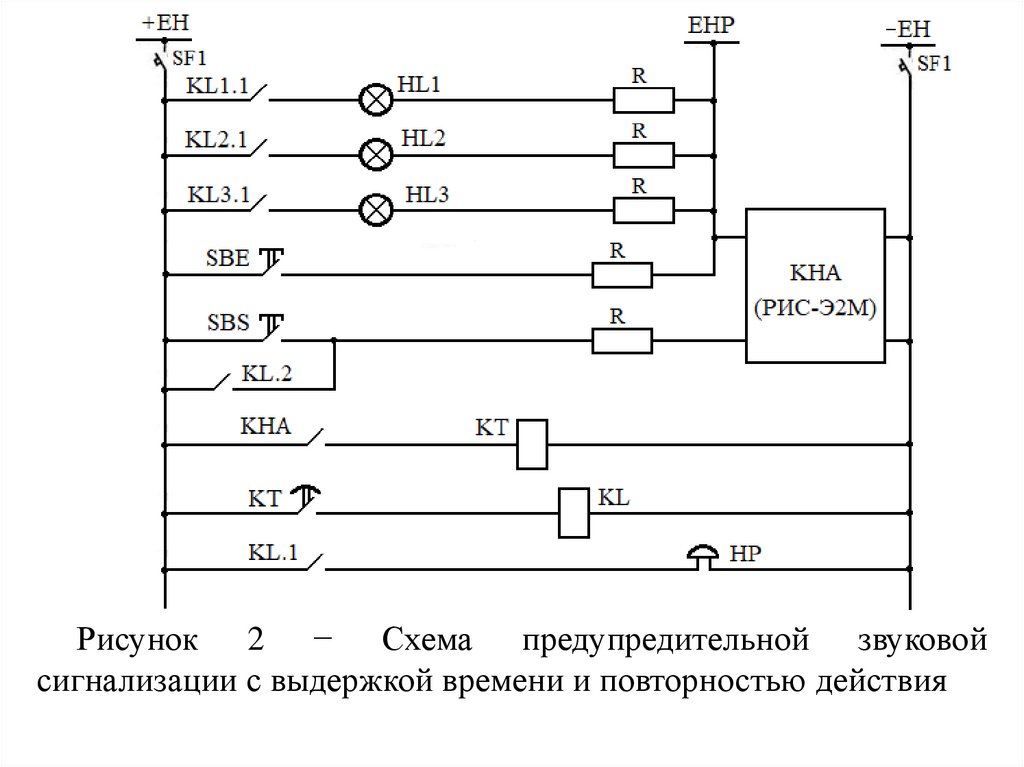

Рисунок 2 − Схема предупредительной звуковой
сигнализации с выдержкой времени и повторностью действия

11.

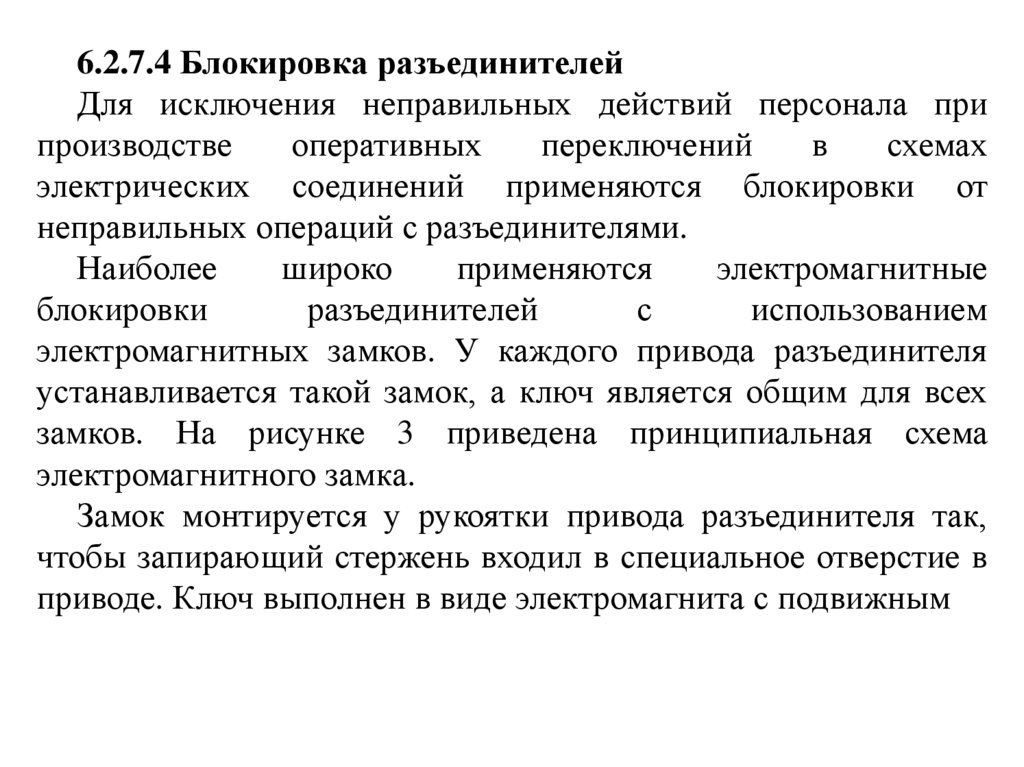

6.2.7.4 Блокировка разъединителей
Для исключения неправильных действий персонала при
производстве
оперативных
переключений
в
схемах
электрических соединений применяются блокировки от
неправильных операций с разъединителями.
Наиболее
широко
применяются
электромагнитные
блокировки
разъединителей
с
использованием
электромагнитных замков. У каждого привода разъединителя
устанавливается такой замок, а ключ является общим для всех
замков. На рисунке 3 приведена принципиальная схема
электромагнитного замка.
Замок монтируется у рукоятки привода разъединителя так,
чтобы запирающий стержень входил в специальное отверстие в
приводе. Ключ выполнен в виде электромагнита с подвижным

12.

6
2‒
1 ‒ корпус замка;
2 ‒ запирающий стержень;
3 ‒ пружина;
4 ‒ контактные гнезда замка;
5 ‒ ключ;
6 ‒ подвижный сердечник
ключа;
7 ‒ обмотка;
8 ‒ штыри ключа;
9 ‒ кнопка

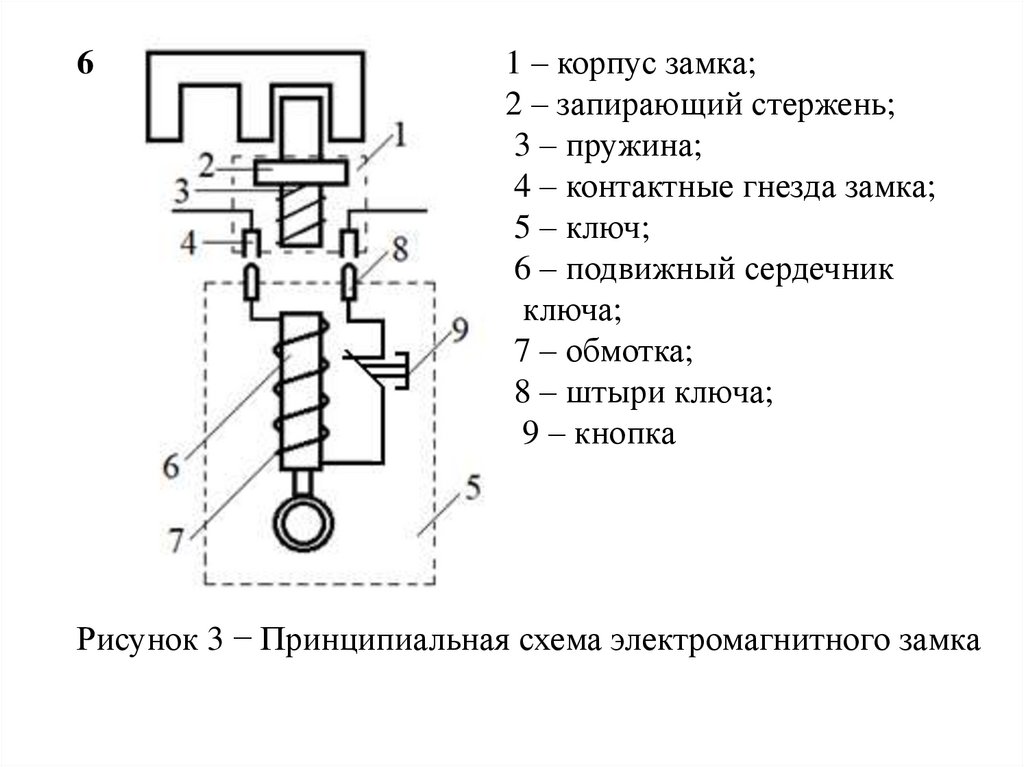

Рисунок 3 − Принципиальная схема электромагнитного замка

13.

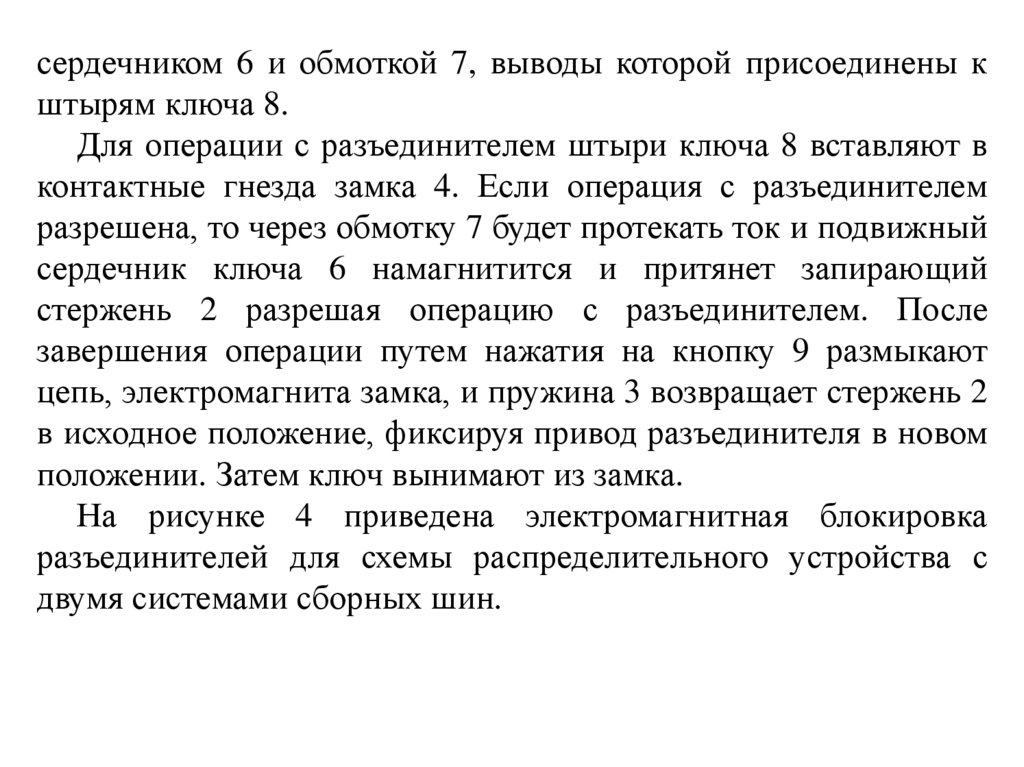

сердечником 6 и обмоткой 7, выводы которой присоединены к
штырям ключа 8.
Для операции с разъединителем штыри ключа 8 вставляют в
контактные гнезда замка 4. Если операция с разъединителем
разрешена, то через обмотку 7 будет протекать ток и подвижный
сердечник ключа 6 намагнитится и притянет запирающий
стержень 2 разрешая операцию с разъединителем. После
завершения операции путем нажатия на кнопку 9 размыкают
цепь, электромагнита замка, и пружина 3 возвращает стержень 2
в исходное положение, фиксируя привод разъединителя в новом
положении. Затем ключ вынимают из замка.
На рисунке 4 приведена электромагнитная блокировка
разъединителей для схемы распределительного устройства с
двумя системами сборных шин.

14.

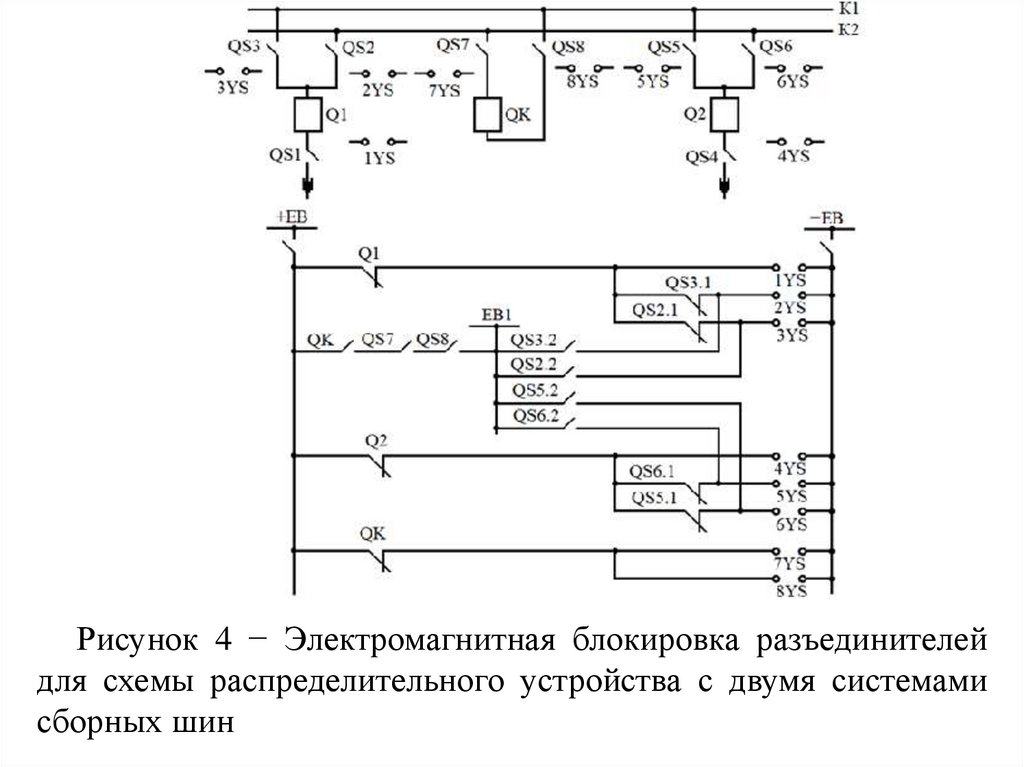

Рисунок 4 − Электромагнитная блокировка разъединителей
для схемы распределительного устройства с двумя системами
сборных шин

15.

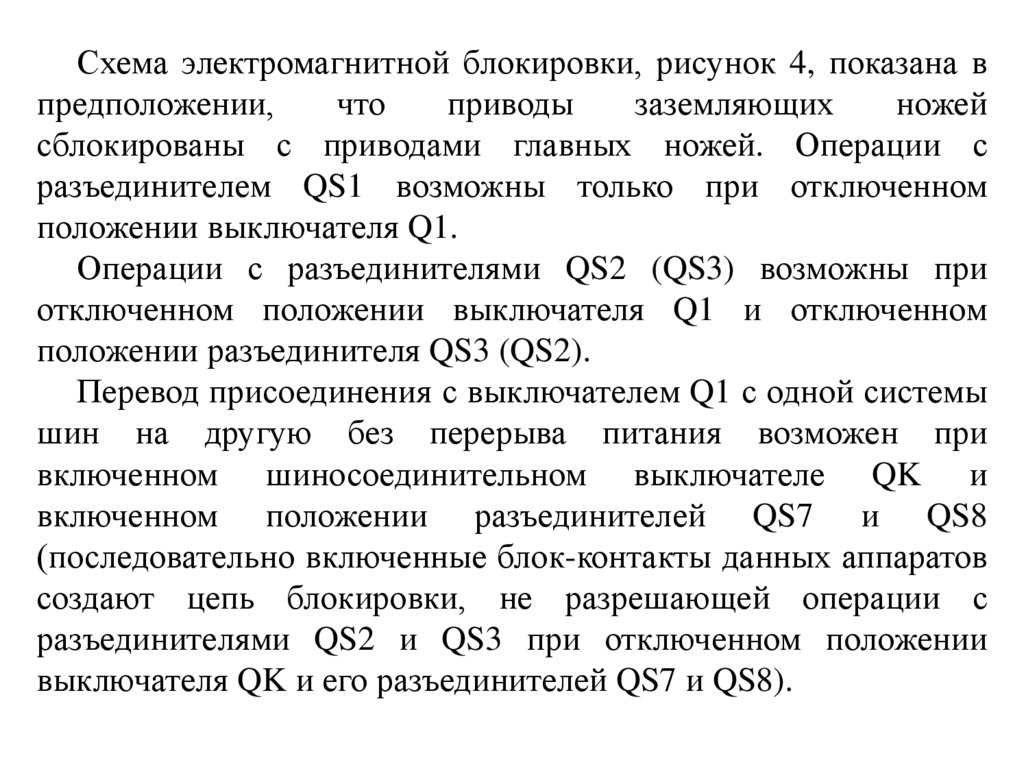

Схема электромагнитной блокировки, рисунок 4, показана в
предположении,
что
приводы
заземляющих
ножей
сблокированы с приводами главных ножей. Операции с
разъединителем QS1 возможны только при отключенном
положении выключателя Q1.
Операции с разъединителями QS2 (QS3) возможны при
отключенном положении выключателя Q1 и отключенном
положении разъединителя QS3 (QS2).
Перевод присоединения с выключателем Q1 с одной системы
шин на другую без перерыва питания возможен при
включенном шиносоединительном выключателе QK и
включенном положении разъединителей QS7 и QS8
(последовательно включенные блок-контакты данных аппаратов
создают цепь блокировки, не разрешающей операции с
разъединителями QS2 и QS3 при отключенном положении
выключателя QK и его разъединителей QS7 и QS8).

16.

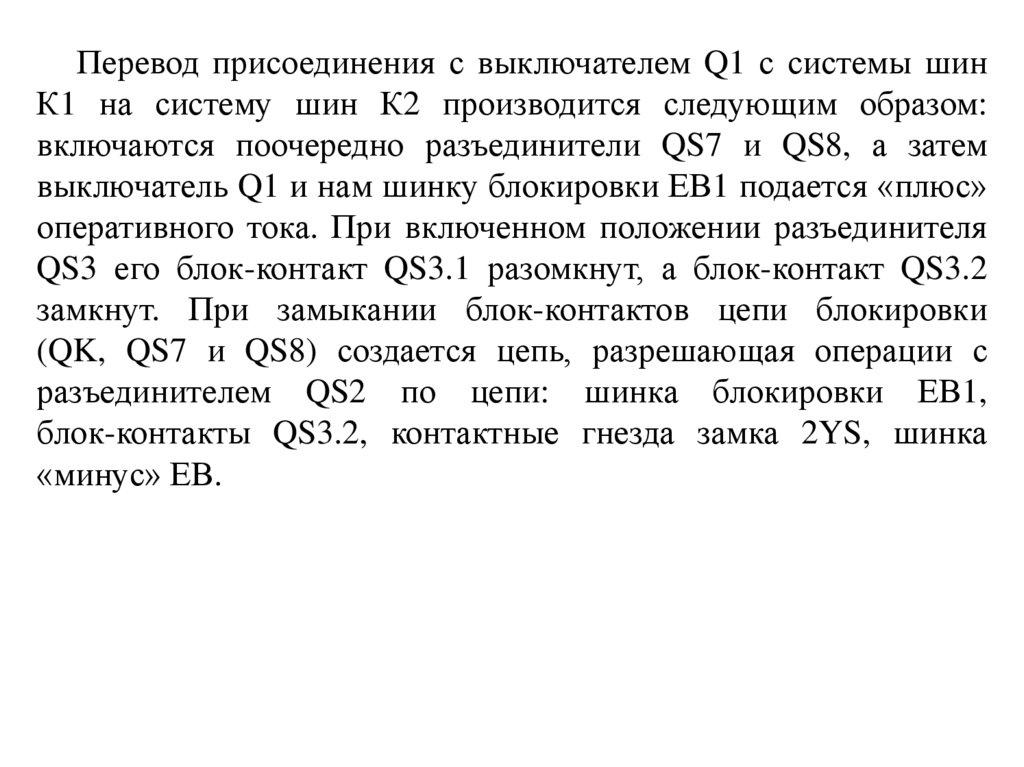

Перевод присоединения с выключателем Q1 с системы шин
К1 на систему шин К2 производится следующим образом:
включаются поочередно разъединители QS7 и QS8, а затем
выключатель Q1 и нам шинку блокировки ЕВ1 подается «плюс»
оперативного тока. При включенном положении разъединителя
QS3 его блок-контакт QS3.1 разомкнут, а блок-контакт QS3.2
замкнут. При замыкании блок-контактов цепи блокировки
(QK, QS7 и QS8) создается цепь, разрешающая операции с
разъединителем QS2 по цепи: шинка блокировки ЕВ1,
блок-контакты QS3.2, контактные гнезда замка 2YS, шинка
«минус» ЕВ.
