Сферическая аберрация

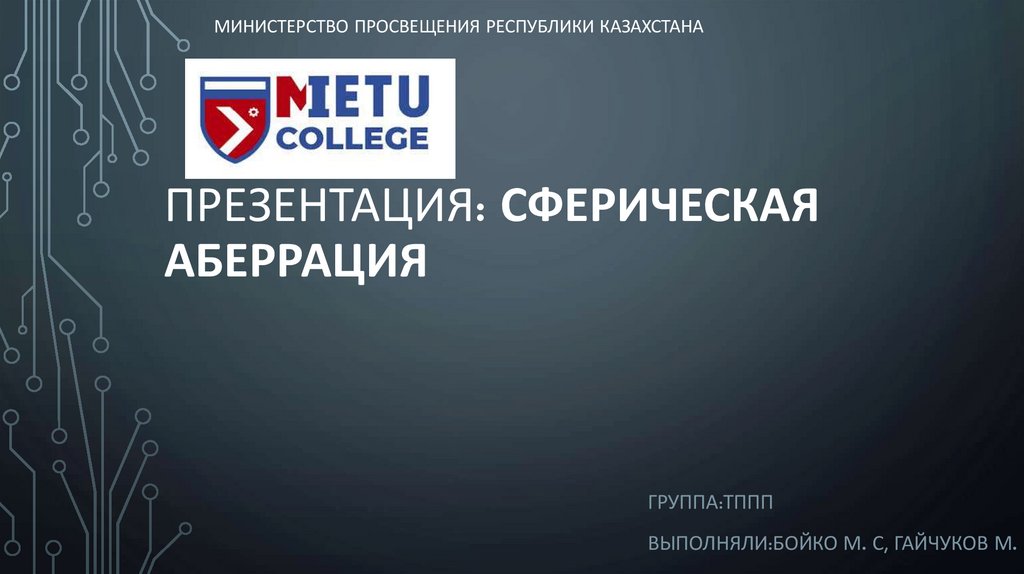

1. Презентация: Сферическая аберрация

МИНИСТЕРСТВО ПРОСВЕЩЕНИЯ РЕСПУБЛИКИ КАЗАХСТАНА
ПРЕЗЕНТАЦИЯ: СФЕРИЧЕСКАЯ
АБЕРРАЦИЯ
ГРУППА:ТППП
ВЫПОЛНЯЛИ:БОЙКО М. С, ГАЙЧУКОВ М.

2. 1. Введение Что такое аберрация? Аберрация — это искажение изображения, возникающее при прохождении света через оптическую

1. ВВЕДЕНИЕ
ЧТО ТАКОЕ АБЕРРАЦИЯ?
АБЕРРАЦИЯ — ЭТО ИСКАЖЕНИЕ ИЗОБРАЖЕНИЯ,
ВОЗНИКАЮЩЕЕ ПРИ ПРОХОЖДЕНИИ СВЕТА ЧЕРЕЗ
ОПТИЧЕСКУЮ СИСТЕМУ.
СФЕРИЧЕСКАЯ АБЕРРАЦИЯ — ОДИН ИЗ ВИДОВ
АБЕРРАЦИЙ, КОГДА ЛУЧИ, ПРОХОДЯЩИЕ ЧЕРЕЗ КРАЯ
ЛИНЗЫ ИЛИ ЗЕРКАЛА, ФОКУСИРУЮТСЯ В ДРУГОЙ
ТОЧКЕ, ЧЕМ ЛУЧИ, ПРОХОДЯЩИЕ БЛИЖЕ К ОСИ.

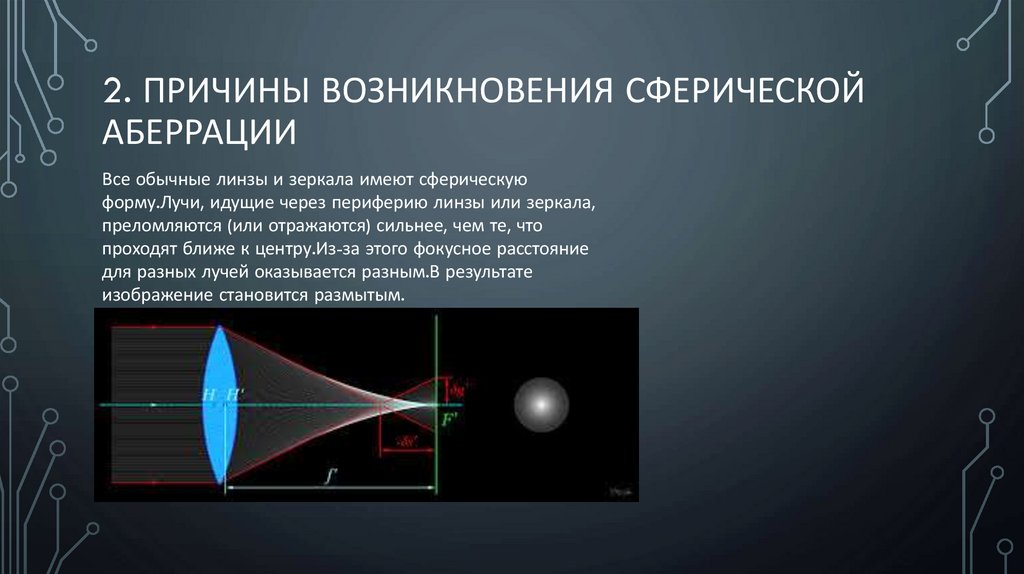

3. 2. Причины возникновения сферической аберрации

2. ПРИЧИНЫ ВОЗНИКНОВЕНИЯ СФЕРИЧЕСКОЙ
АБЕРРАЦИИ
Все обычные линзы и зеркала имеют сферическую
форму.Лучи, идущие через периферию линзы или зеркала,
преломляются (или отражаются) сильнее, чем те, что
проходят ближе к центру.Из-за этого фокусное расстояние
для разных лучей оказывается разным.В результате
изображение становится размытым.

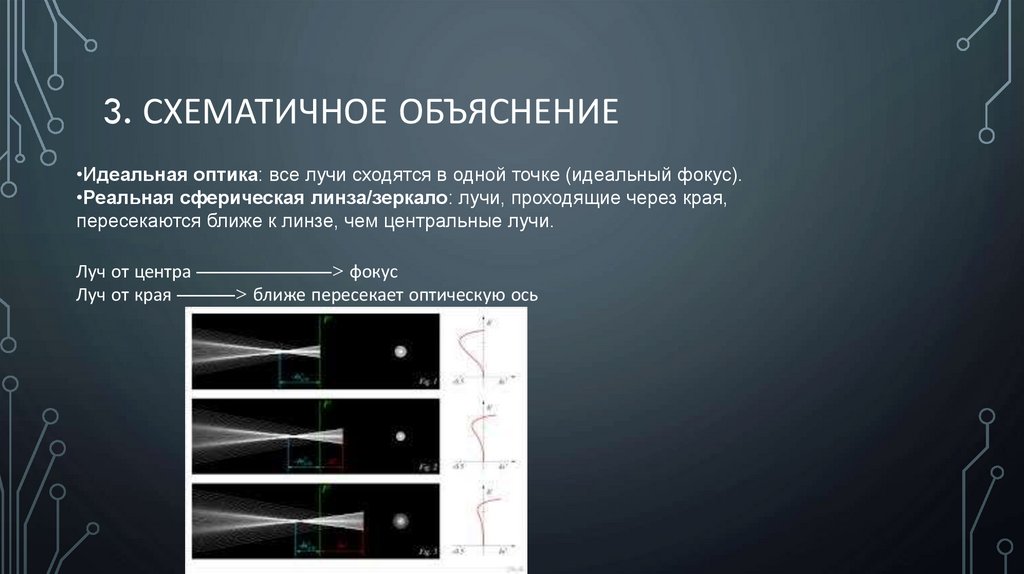

4. 3. Схематичное объяснение

3. СХЕМАТИЧНОЕ ОБЪЯСНЕНИЕ
•Идеальная оптика: все лучи сходятся в одной точке (идеальный фокус).
•Реальная сферическая линза/зеркало: лучи, проходящие через края,
пересекаются ближе к линзе, чем центральные лучи.
Луч от центра ———————> фокус
Луч от края ———> ближе пересекает оптическую ось

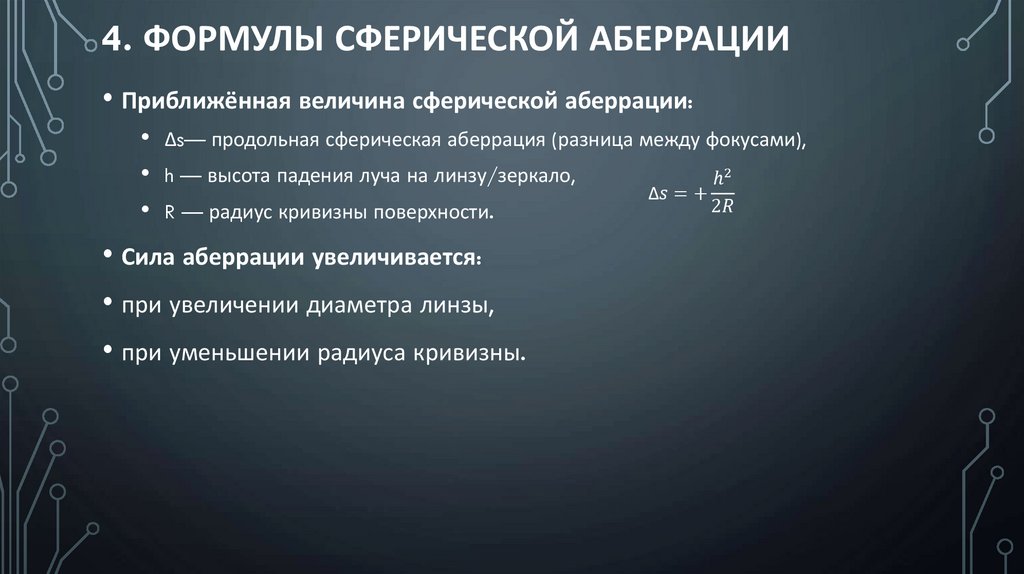

5. 4. Формулы сферической аберрации

4. ФОРМУЛЫ СФЕРИЧЕСКОЙ АБЕРРАЦИИ
• Приближённая величина сферической аберрации:
• Δs— продольная сферическая аберрация (разница между фокусами),
• h — высота падения луча на линзу/зеркало,
ℎ2
Δ
