Проект модульного деревянного апарт-отеля на Ладожском озере

1.

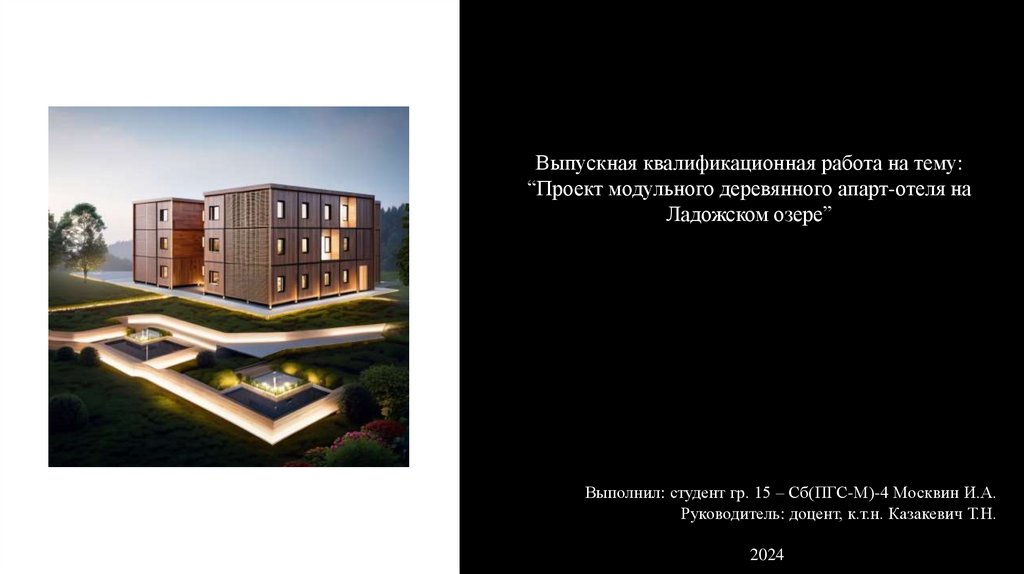

Выпускная квалификационная работа на тему:
“Проект модульного деревянного апарт-отеля на
Ладожском озере”
Выполнил: студент гр. 15 – Сб(ПГС-М)-4 Москвин И.А.
Руководитель: доцент, к.т.н. Казакевич Т.Н.
2024

2.

Актуальность
‒ Современное решение;
‒ Быстрое и экономическое строительство;
‒ Большой туристический поток.

3.

Архитектурное
решение

4.

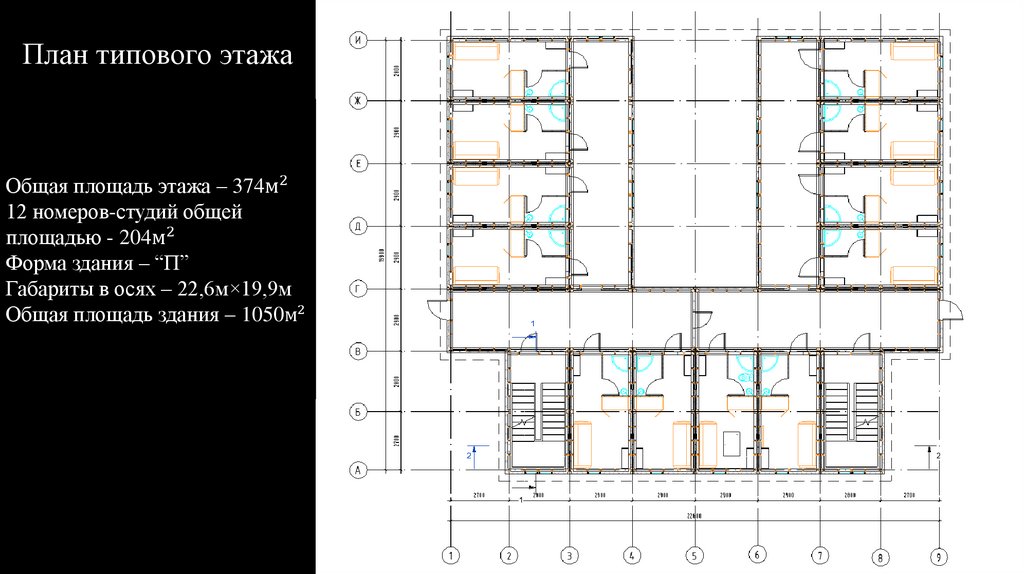

План типового этажа
Общая площадь этажа – 374м2
12 номеров-студий общей
площадью - 204м2
Форма здания – “П”
Габариты в осях – 22,6м×19,9м
Общая площадь здания – 1050м2

5.

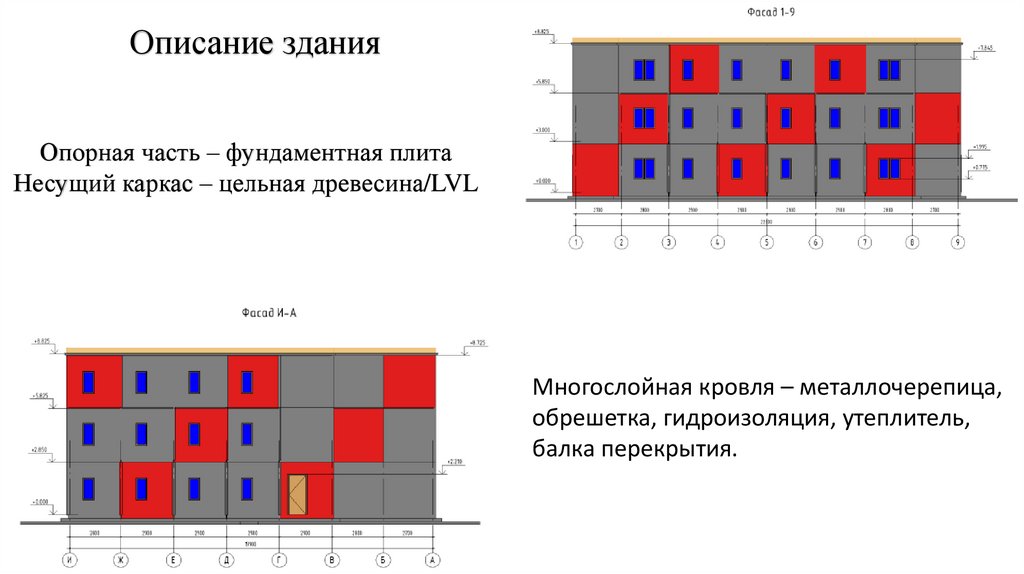

Описание здания
Опорная часть – фундаментная плита
Несущий каркас – цельная древесина/LVL
Многослойная кровля – металлочерепица,
обрешетка, гидроизоляция, утеплитель,
балка перекрытия.

6.

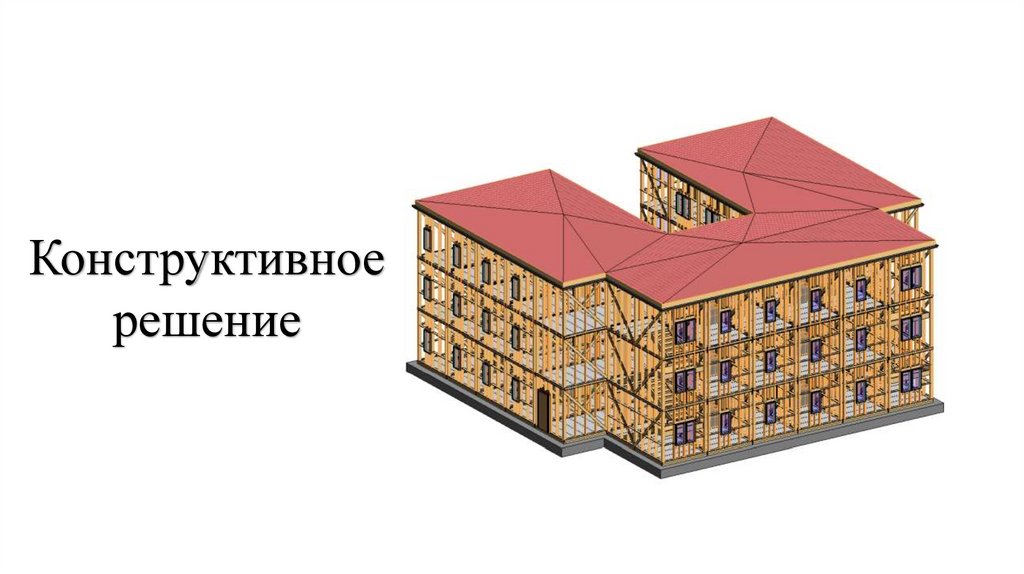

Конструктивное
решение

7.

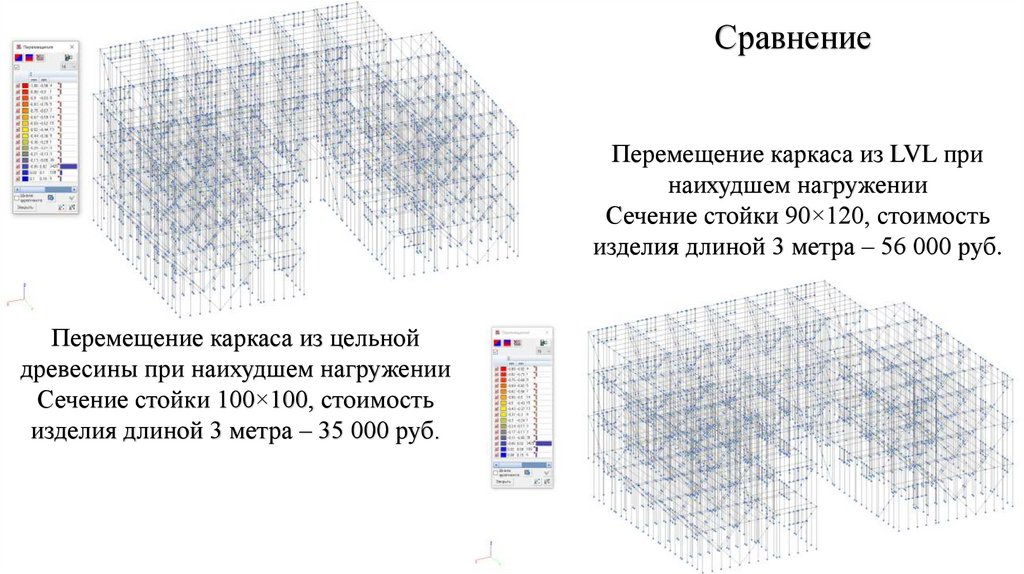

Сравнение
Перемещение каркаса из LVL при
наихудшем нагружении
Сечение стойки 90×120, стоимость
изделия длиной 3 метра – 56 000 руб.
Перемещение каркаса из цельной
древесины при наихудшем нагружении
Сечение стойки 100×100, стоимость
изделия длиной 3 метра – 35 000 руб.

8.

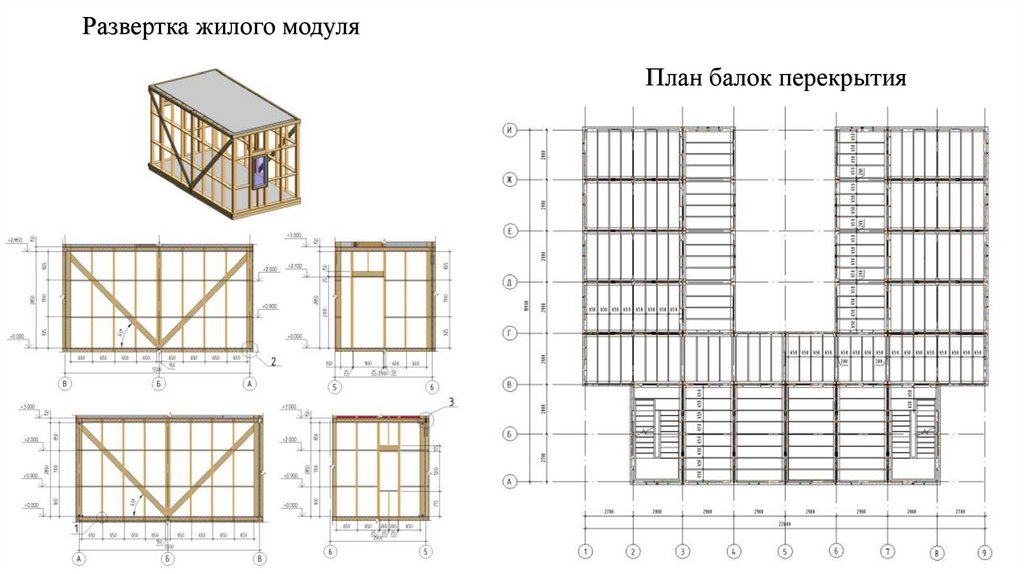

Развертка жилого модуля
План балок перекрытия

9.

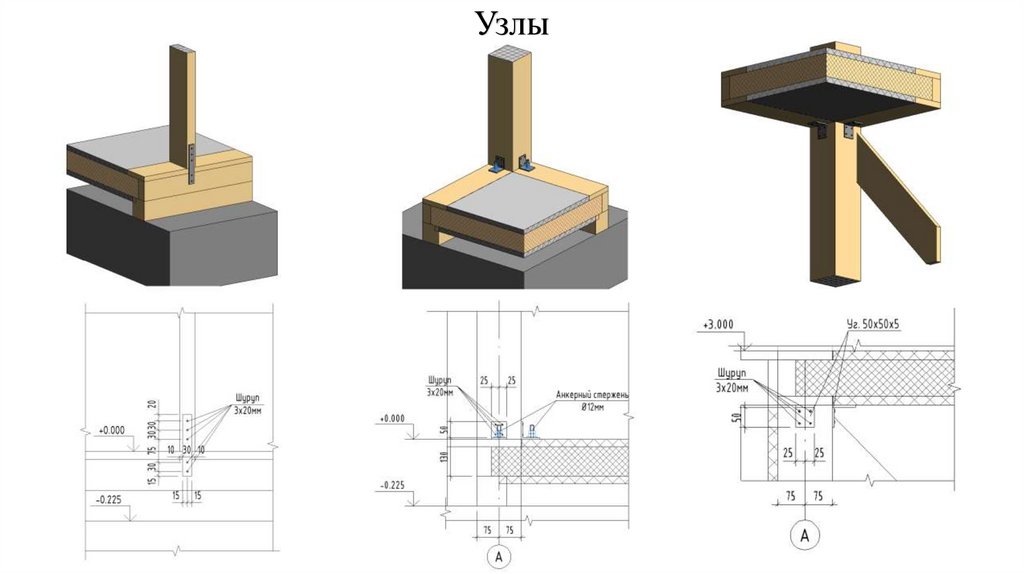

Узлы

10.

ОрганизационноТехнологический раздел

11.

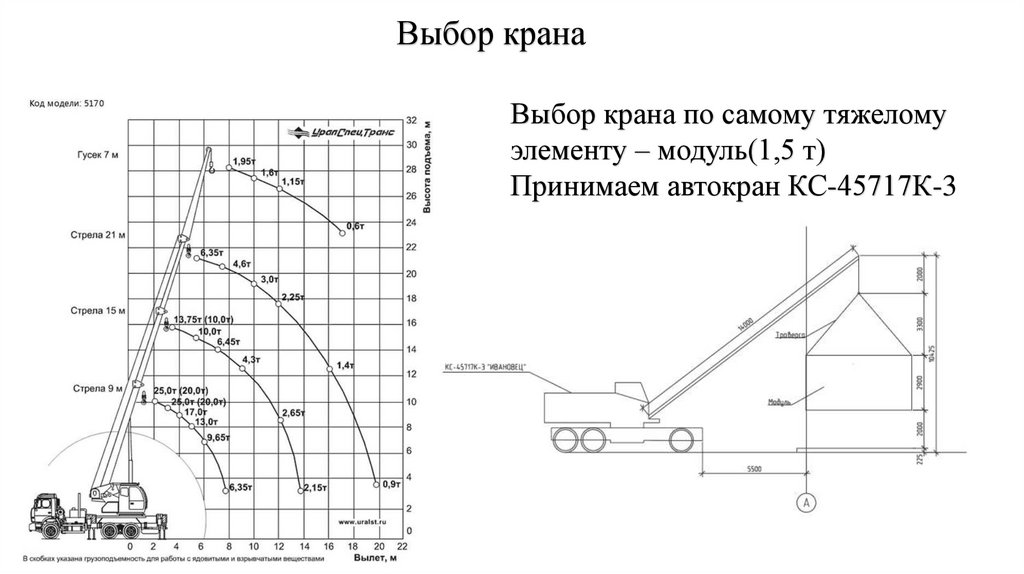

Выбор крана
Выбор крана по самому тяжелому
элементу – модуль(1,5 т)
Принимаем автокран КС-45717К-3

12.

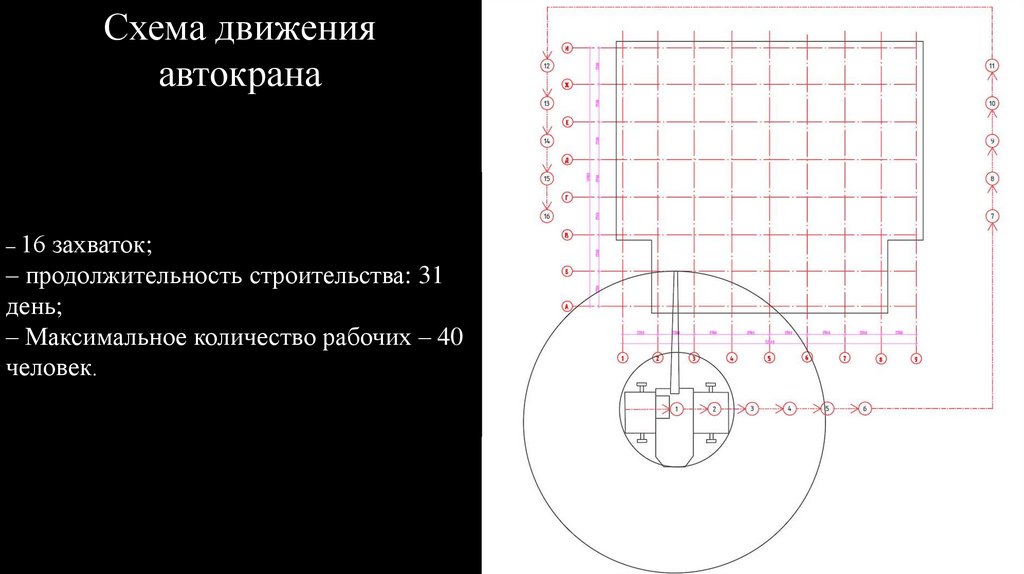

Схема движения
автокрана
‒ 16 захваток;
‒ продолжительность строительства: 31
день;
‒ Максимальное количество рабочих – 40
человек.
