Двери, окна

1. ДВЕРИ, ОКНА

Архитект ура
зданий
ДВЕРИ, ОКНА
Работу выполнила:
Ярина Яна С - 21

2. Окна.

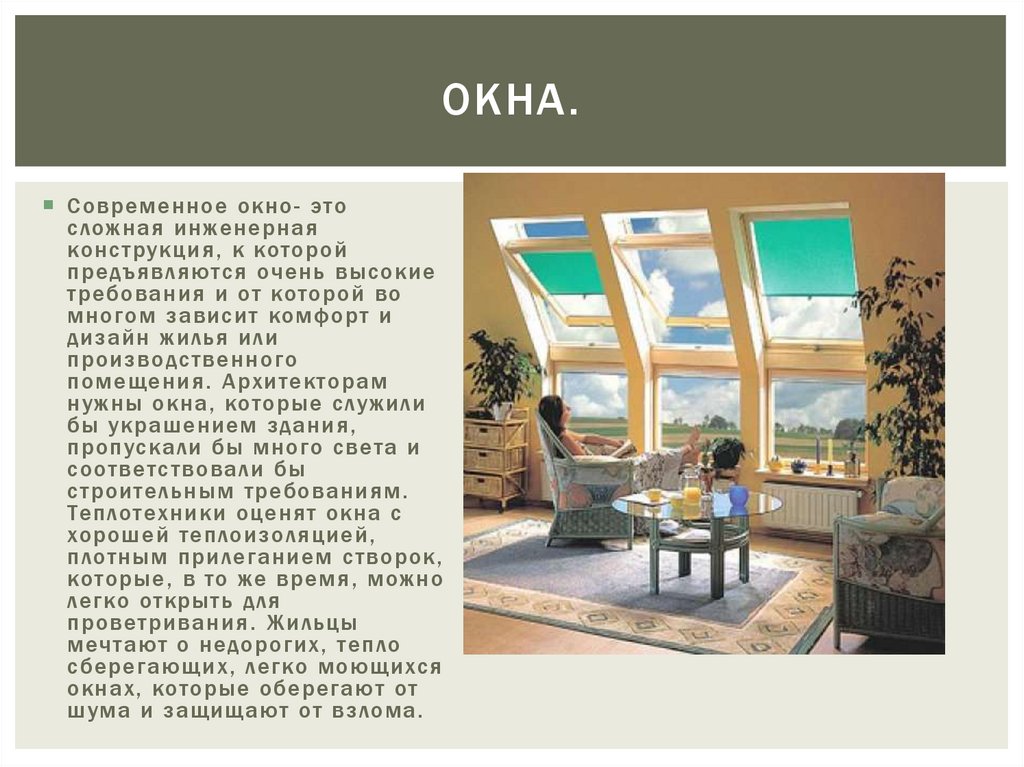

ОКНА.
Современное окно - это
сложная инженерная
конс трукция, к которой
предъявл яют ся очень высокие
требования и от которой во
многом зависит комфорт и
дизайн жилья или
производс твенно го
помещения. Архитект орам
нужны окна, которые служил и
бы украшением здания,
пропускал и бы много свет а и
соответ с тв овал и бы
с троит ел ьным требованиям .
Теплотехники оценят окна с
хорошей теплоизол яцией,
плотным прилеганием с творок,
которые, в то же время, можно
легко открыть для
проветрив ани я. Жильцы
мечт ают о недорогих, тепло
сберегающих, легко моющихся
окнах, которые оберегаю т от
шума и защищают от в злома.

3.

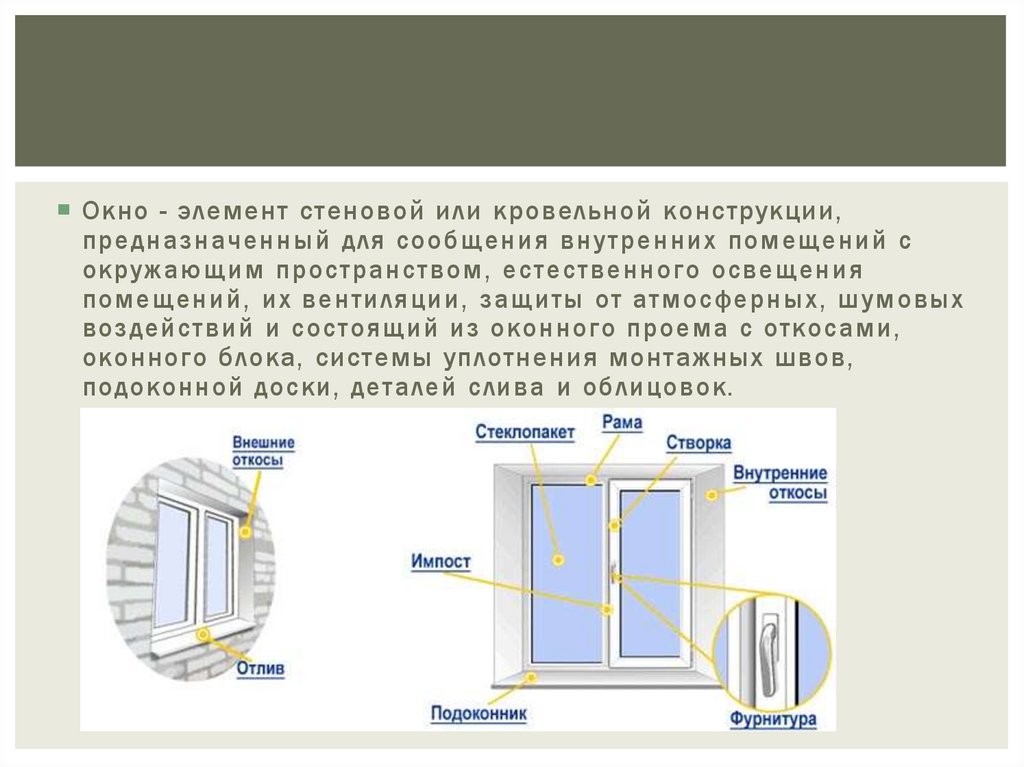

Окно - элемент стеновой или кровельной конструкции,
предназначенный для сообщения вну тренних помещений с
окружающим пространс твом, естественного освещения
помещений, их вентиляции, защиты от атмосферных, шумовых
воздействий и состоящий из оконного проема с откосами,
оконного блока, системы уплотнения монтажных швов,
подоконной доски, деталей слива и облицовок.

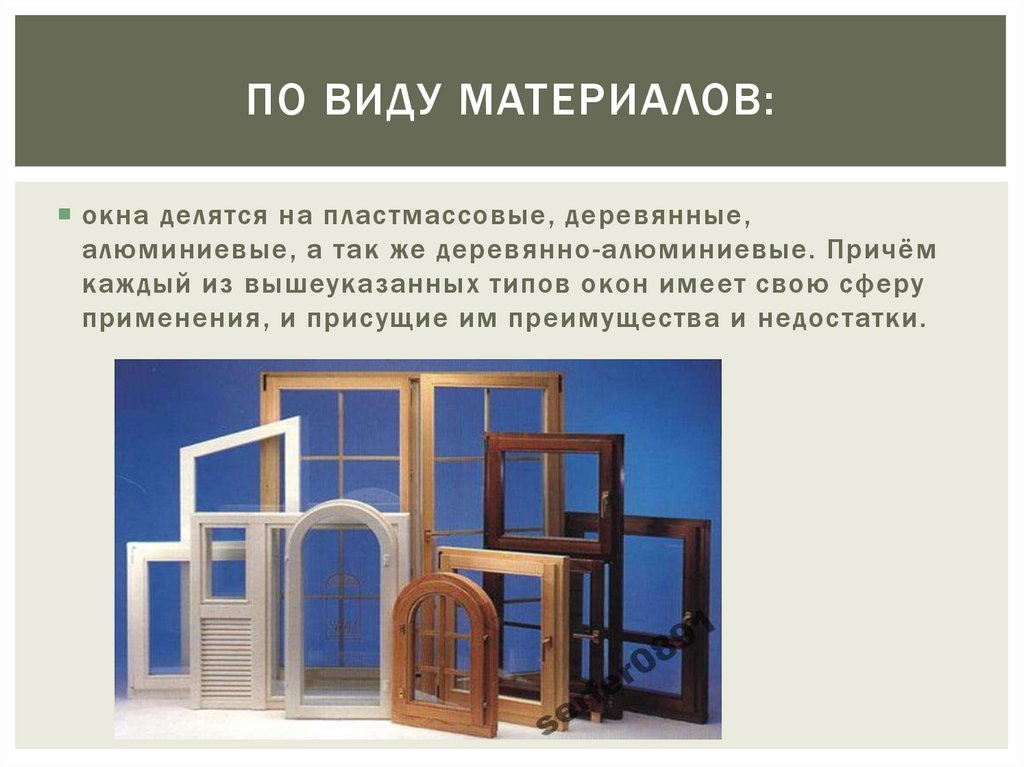

4. По виду материалов:

ПО ВИДУ МАТЕРИА ЛОВ:
окна делятся на пластмассовые, деревянные,
алюминиевые, а так же деревянно -алюминиевые. Причём
каждый из вышеуказанных типов окон имеет свою сферу
применения, и присущие им преимущества и недостатки.

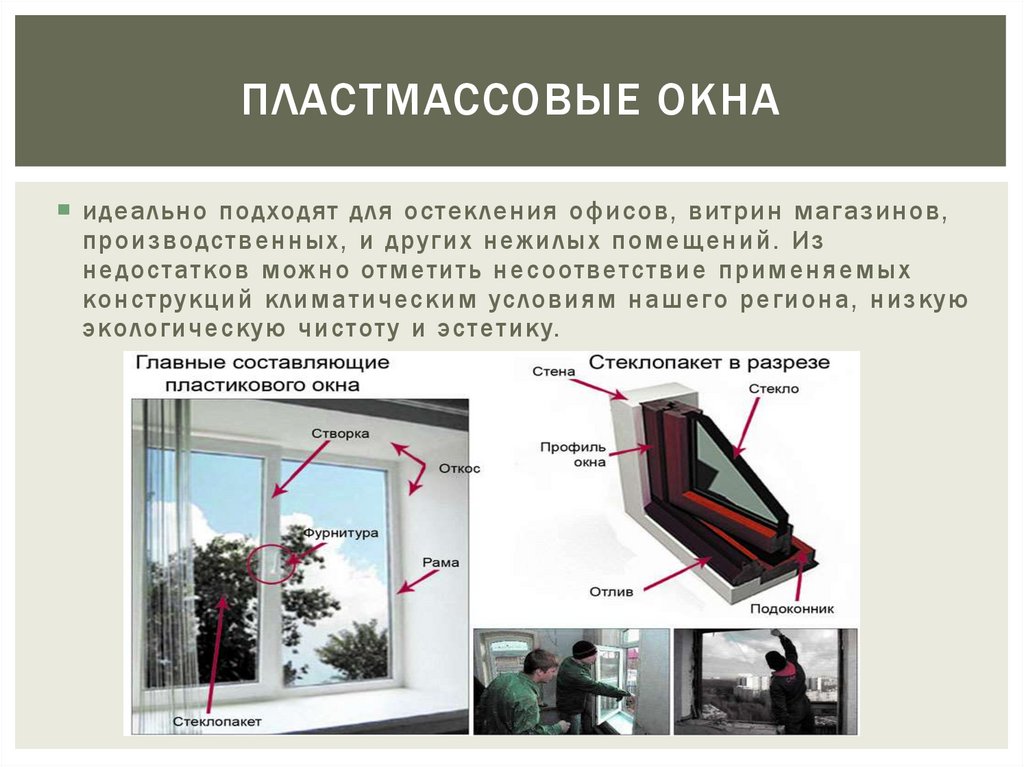

5. Пластмассовые окна

ПЛАСТМАССОВЫЕ ОКНА
идеально подходят для остекления офисов, витрин магазинов,
производственных, и других нежилых помещений. Из
недостатков можно отметить несоответс твие применяемых
конструкций климатическим условиям нашего региона, низкую
экологическую чистот у и эстетику.

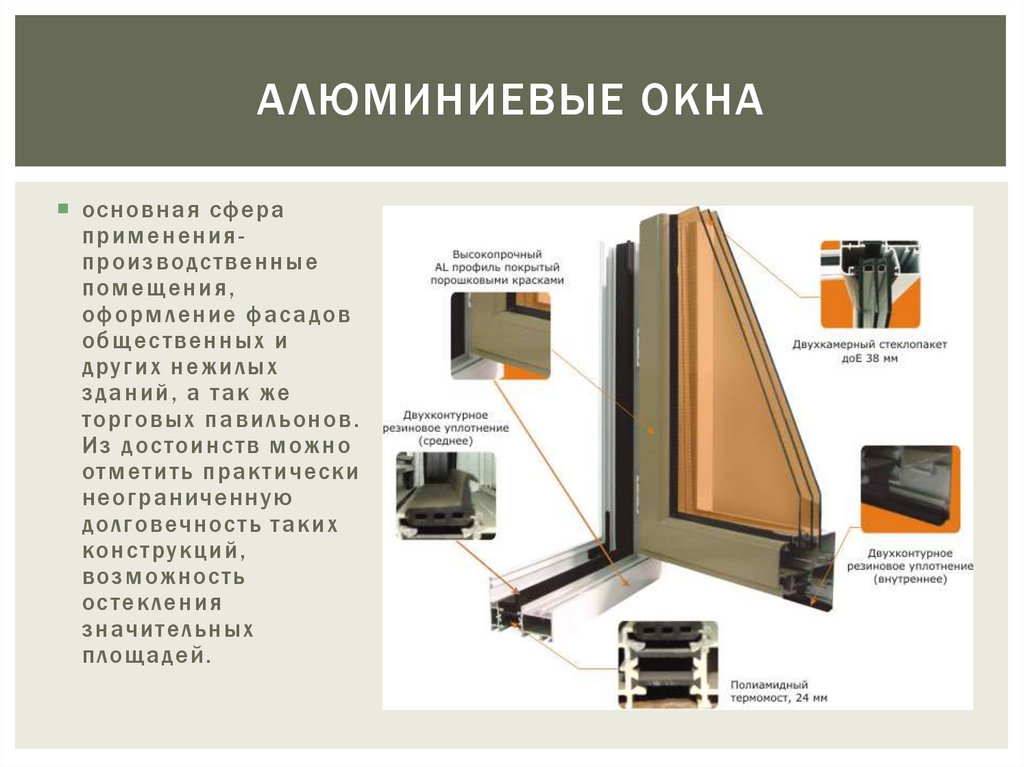

6. Алюминиевые окна

А ЛЮМИНИЕВЫЕ ОКНА
основная сфера
примененияпроизводс твенные
помещения,
оформление фасадов
общес твенных и
других нежилых
зданий, а так же
торговых павильонов.
Из дос тоинств можно
отметить практически
неограниченную
долговечнос ть таких
конс трукций,
возможнос ть
ос текления
значительных
площадей.

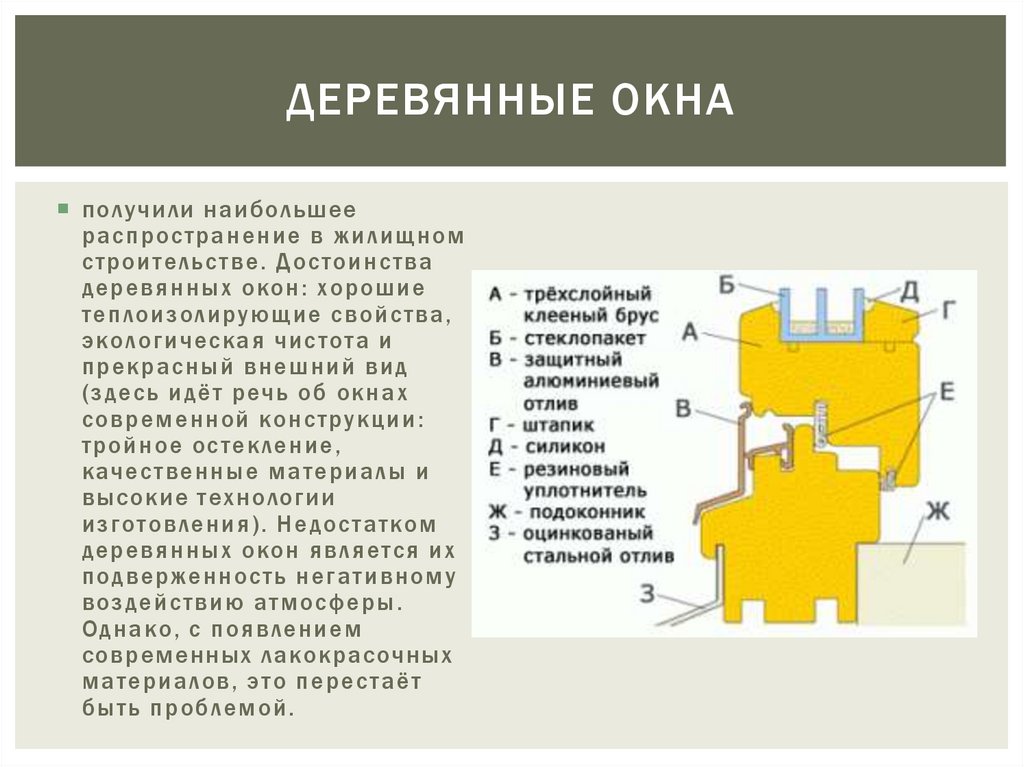

7. Деревянные окна

ДЕРЕВЯННЫЕ ОКНА
получили наибольшее
распространение в жилищном
с троительс тве. Дос тоинства
деревянных окон: хорошие
теплоизолирующие свойс тва,
экологическая чис тота и
прекрасный внешний вид
(здесь идёт речь об окнах
современной конс трукции:
тройное ос текление,
качес твенные материалы и
высокие технологии
изготовления). Недостатком
деревянных окон является их
подверженность негативному
воздейс твию атмосферы.
Однако, с появлением
современных лакокрасочных
материалов, это перес таёт
быть проблемой.

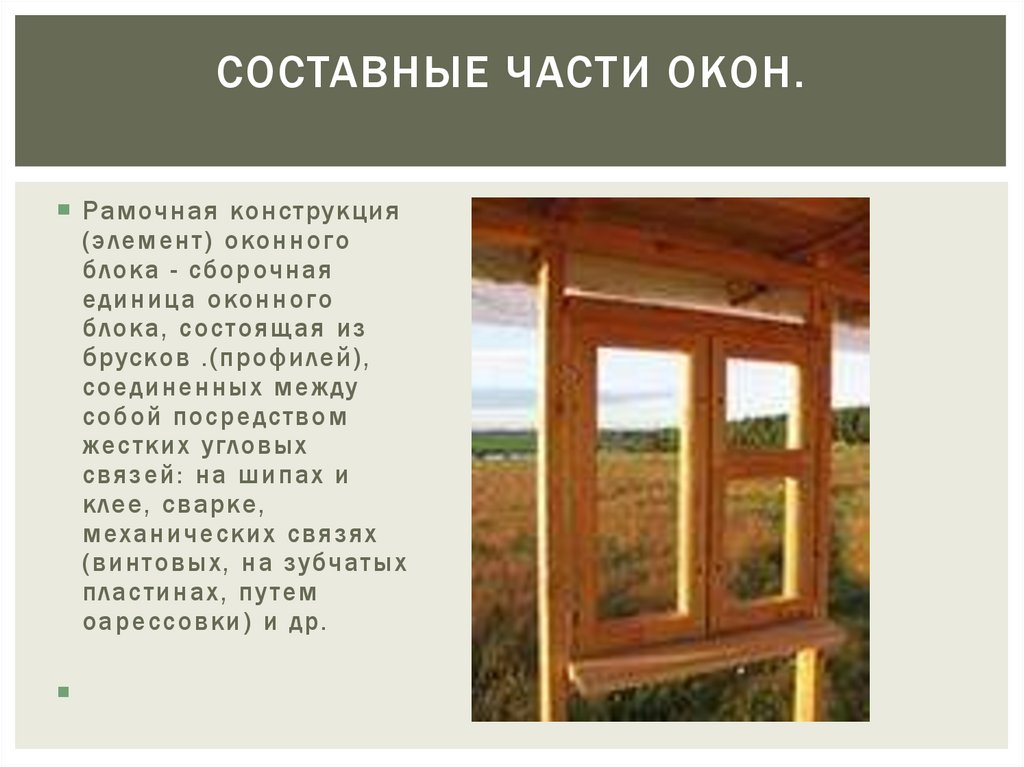

8. Составные части окон.

СОСТАВНЫЕ ЧАСТИ ОКОН.
Рамочная конструкция
(элемент) оконного
блока - сборочная
единица оконного
блока, состоящая из
брусков .(профилей),
соединенных между
собой посредством
жестких угловых
связей: на шипах и
клее, сварке,
механических связях
(винтовых, на зубчатых
пластинах, пу тем
оарессовки) и др.

9.

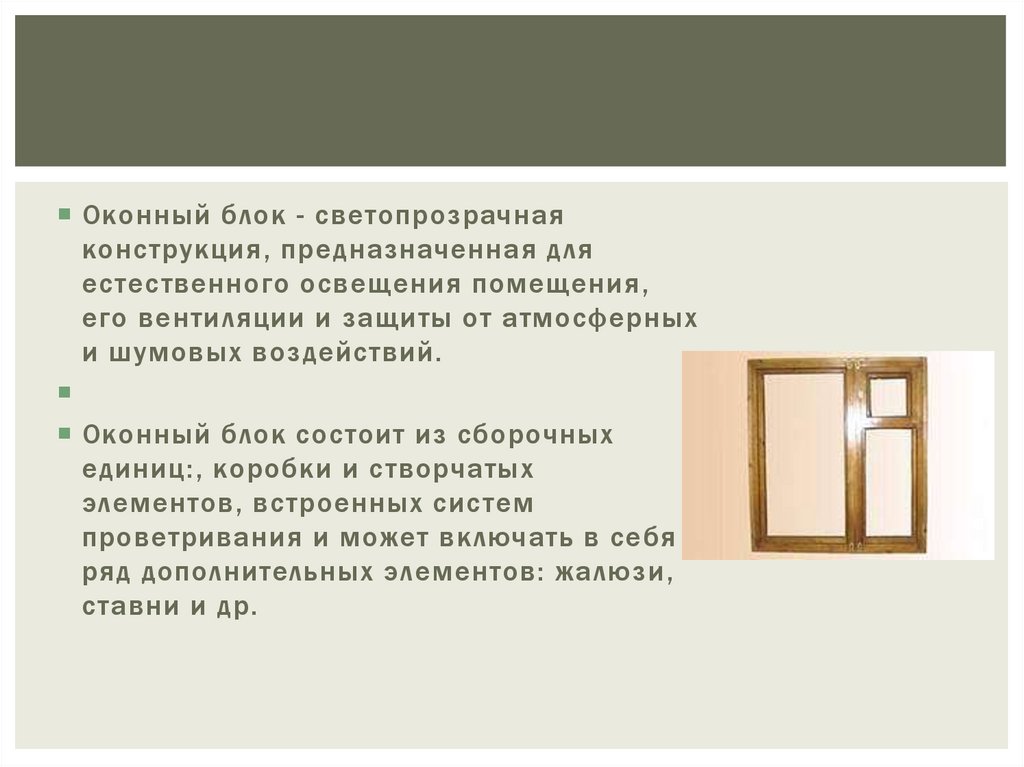

Оконный блок - светопрозрачная
конструкция, предназначенная для
естественного освещения помещения,
его вентиляции и защиты от атмосферных
и шумовых воздействий.
Оконный блок состоит из сборочных
единиц:, коробки и створчатых
элементов, встроенных систем
проветривания и может включать в себя
ряд дополнительных элементов: жалюзи,
ставни и др.

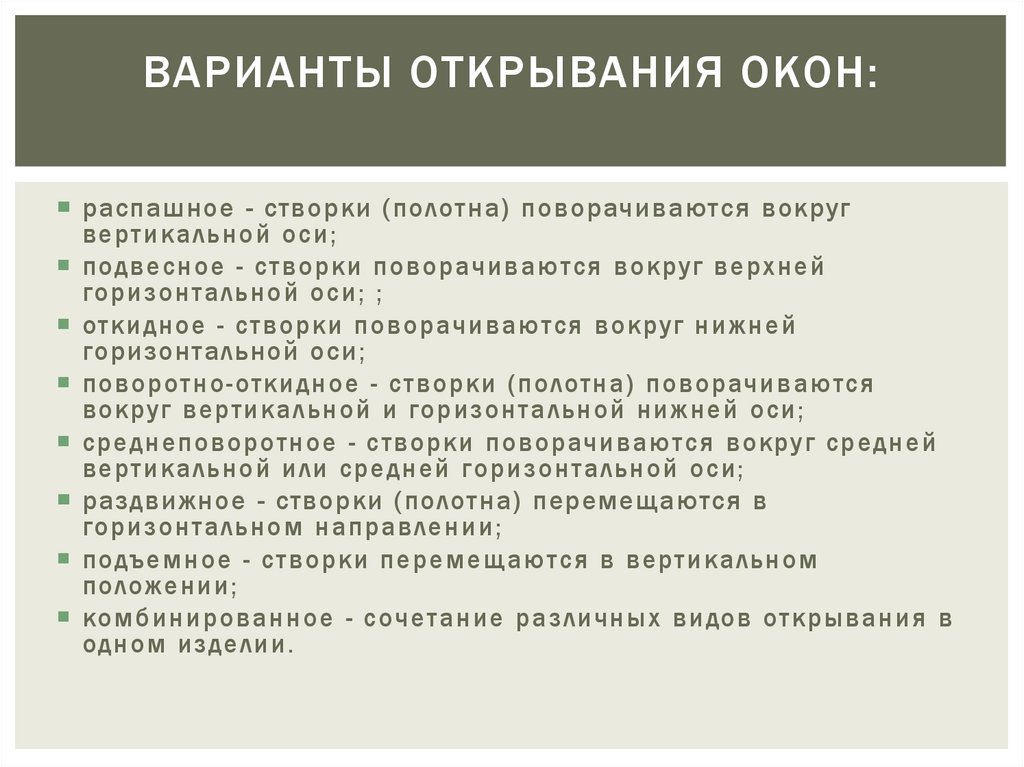

10. Варианты открывания окон:

ВАРИАНТЫ ОТКРЫВАНИЯ ОКОН:
распашное - створки (полотна) поворачиваются вокруг
вертикальной оси;
подвесное - створки поворачиваются вокруг верхней
горизонтальной оси; ;
откидное - створки поворачиваются вокруг нижней
горизонтальной оси;
поворотно-откидное - створки (полотна) поворачиваются
вокруг вертикальной и горизонтальной нижней оси;
среднеповоротное - створки поворачиваются вокруг средней
вертикальной или средней горизонтальной оси;
раздвижное - створки (полотна) перемещаются в
горизонтальном направлении;
подъемное - створки перемещаются в вертикальном
положении;
комбинированное - сочетание различных видов открывания в
одном изделии.

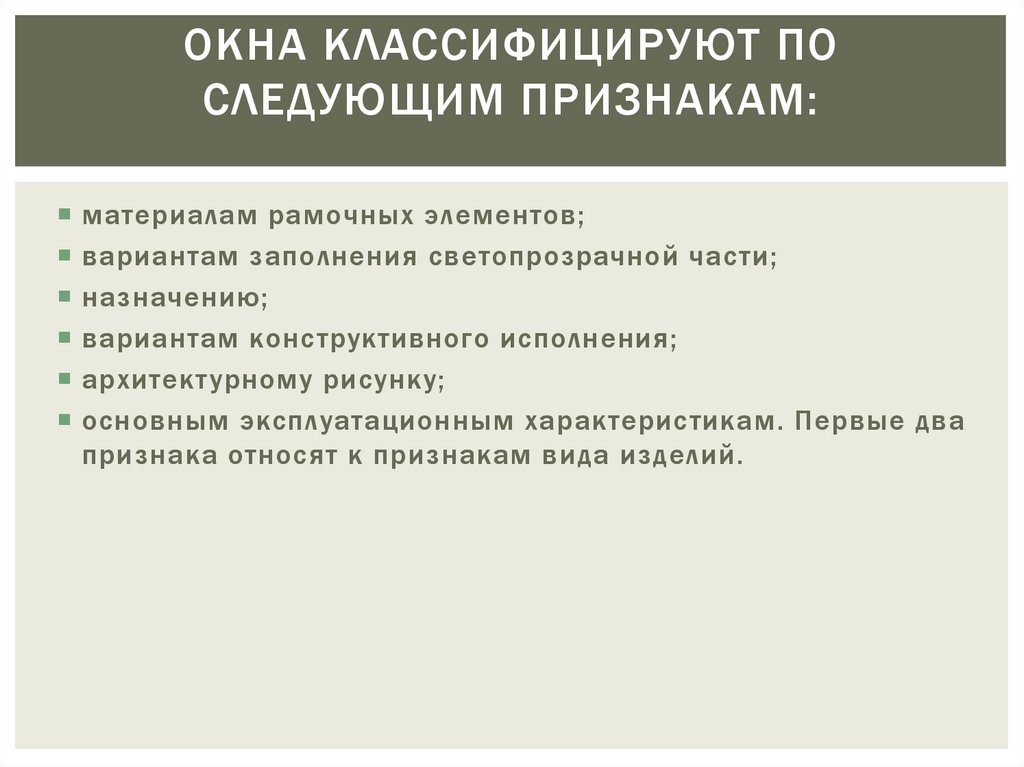

11. Окна классифицируют по следующим признакам:

ОКНА КЛАССИФИЦИРУЮТ ПО
СЛЕДУЮЩИМ ПРИЗНАКАМ:
материалам рамочных элементов;
вариантам заполнения светопрозрачной части;
назначению;
вариантам конструктивного исполнения;
архитект урному рисунку;
основным эксплуатационным характеристикам. Первые два
признака относят к признакам вида изделий.

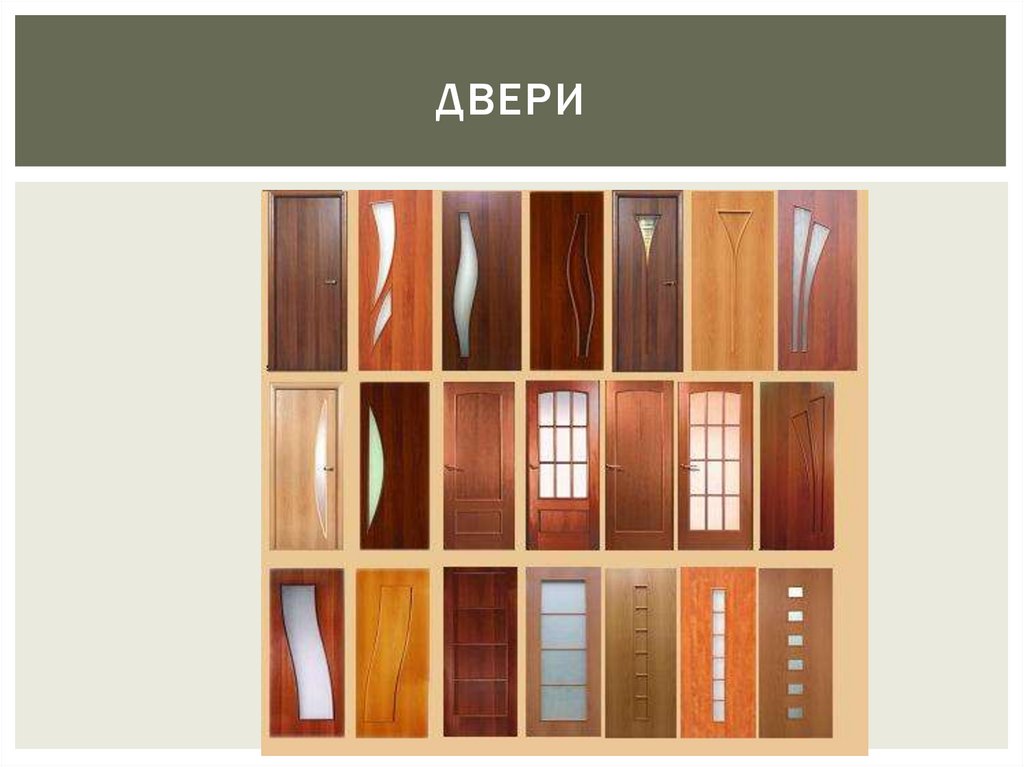

12. Двери

ДВЕРИ

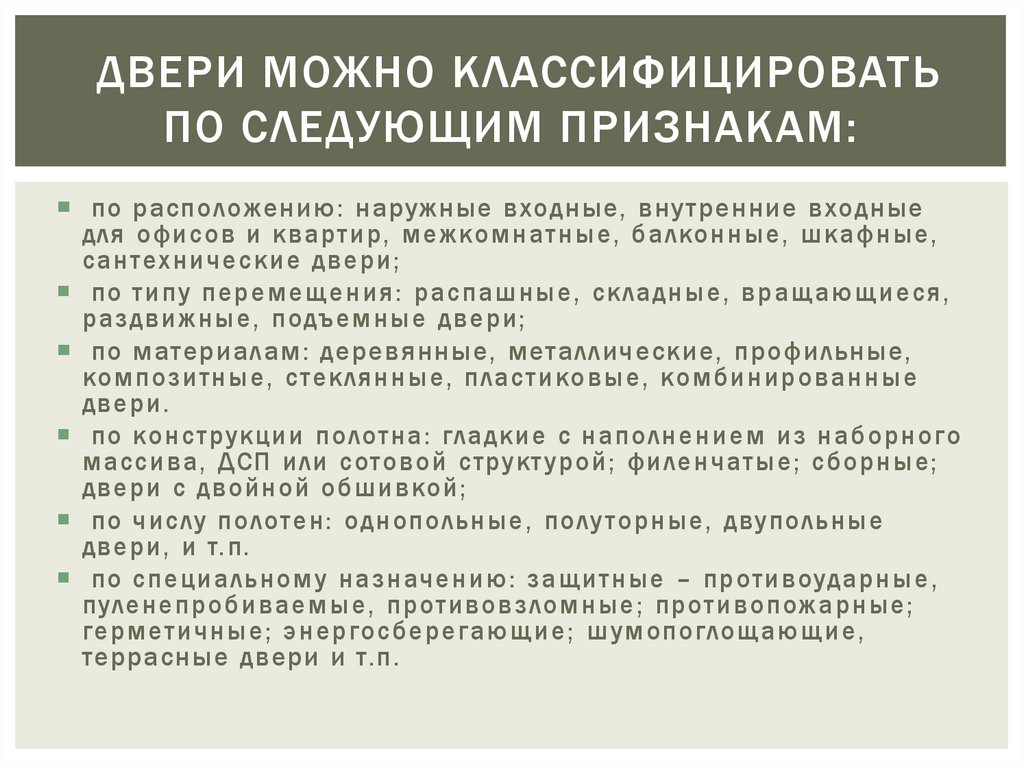

13.   Двери можно классифицировать по следующим признакам:

ДВЕРИ МОЖНО КЛАССИФИЦИРОВАТЬ
ПО СЛЕДУЮЩИМ ПРИЗНАКАМ:
по расположению: наружные входные, вну тренние входные
для офисов и квартир, межкомнатные, балконные, шкафные,
сантехнические двери;
по типу перемещения: распашные, складные, вращающиеся,
раздвижные, подъемные двери;
по материалам: деревянные, металлические, профильные,
композитные, стеклянные, пластиковые, комбинированные
двери.
по конструкции полотна: гладкие с наполнением из наборного
массива, ДСП или сотовой структ урой; филенчатые; сборные;
двери с двойной обшивкой;
по числу полотен: однопольные, полу торные, двупольные
двери, и т.п.
по специальному назначению: защитные – противоударные,
пуленепробиваемые, противовзломные; противопожарные;
герметичные; энергосберегающие; шумопоглощающие,
террасные двери и т.п.

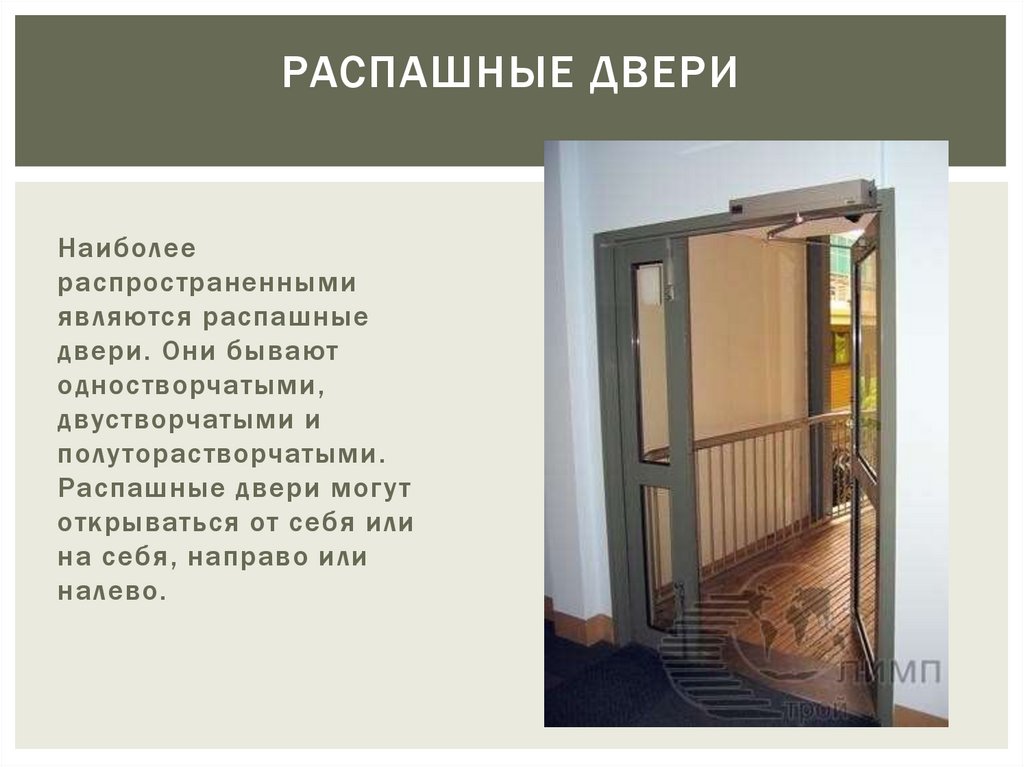

14. Распашные двери

РАСПАШНЫЕ ДВЕРИ
Наиболее
распространенными
являются распашные
двери. Они бывают
одностворчатыми,
двустворчатыми и
полу торастворчатыми.
Распашные двери могу т
открываться от себя или
на себя, направо или
налево.

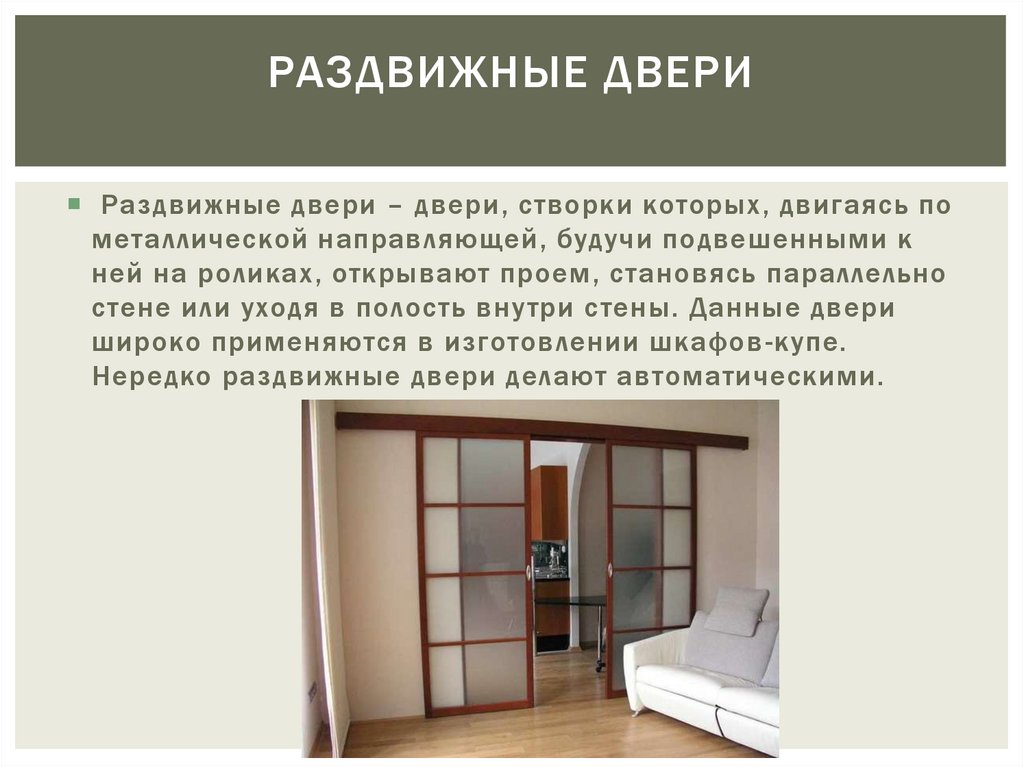

15. Раздвижные двери

РАЗДВИЖНЫЕ ДВЕРИ
Раздвижные двери – двери, створки которых, двигаясь по
металлической направляющей, будучи подвешенными к
ней на роликах, открывают проем, становясь параллельно
стене или уходя в полость вну три стены. Данные двери
широко применяются в изготовлении шкафов -купе.
Нередко раздвижные двери делают автоматическими.

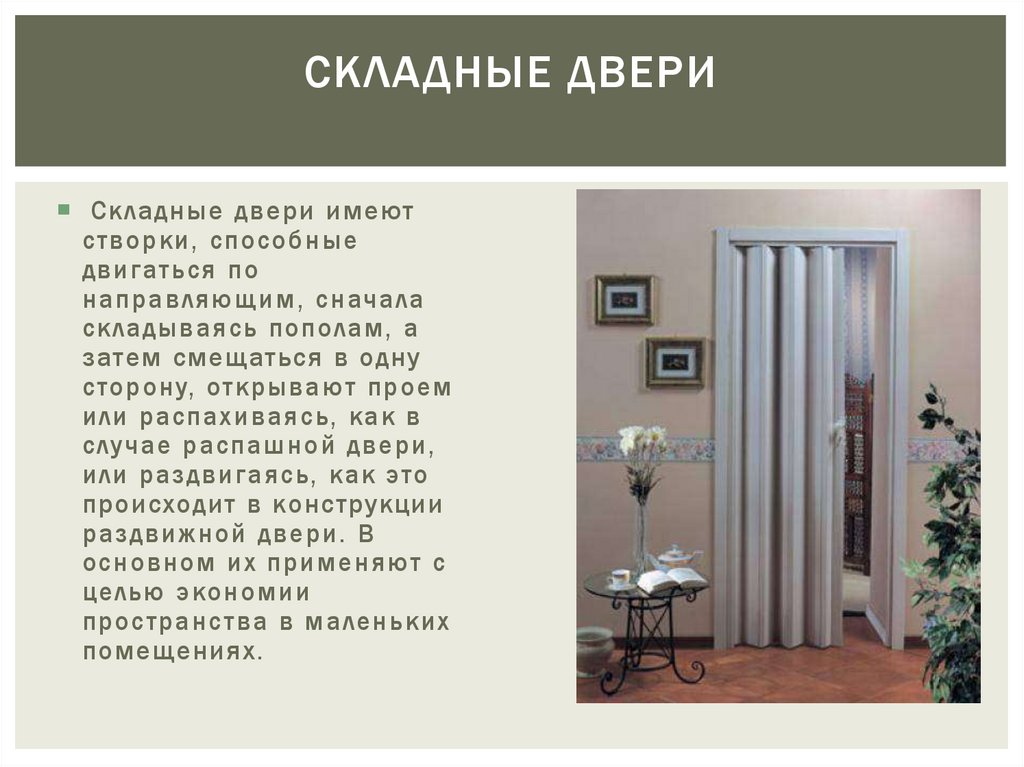

16. Складные двери

СКЛАДНЫЕ ДВЕРИ
Складные двери имеют
створки, способные
двигаться по
направляющим, сначала
складываясь пополам, а
затем смещаться в одну
сторону, открывают проем
или распахиваясь, как в
случае распашной двери,
или раздвигаясь, как это
происходит в конструкции
раздвижной двери. В
основном их применяют с
целью экономии
пространства в маленьких
помещениях.

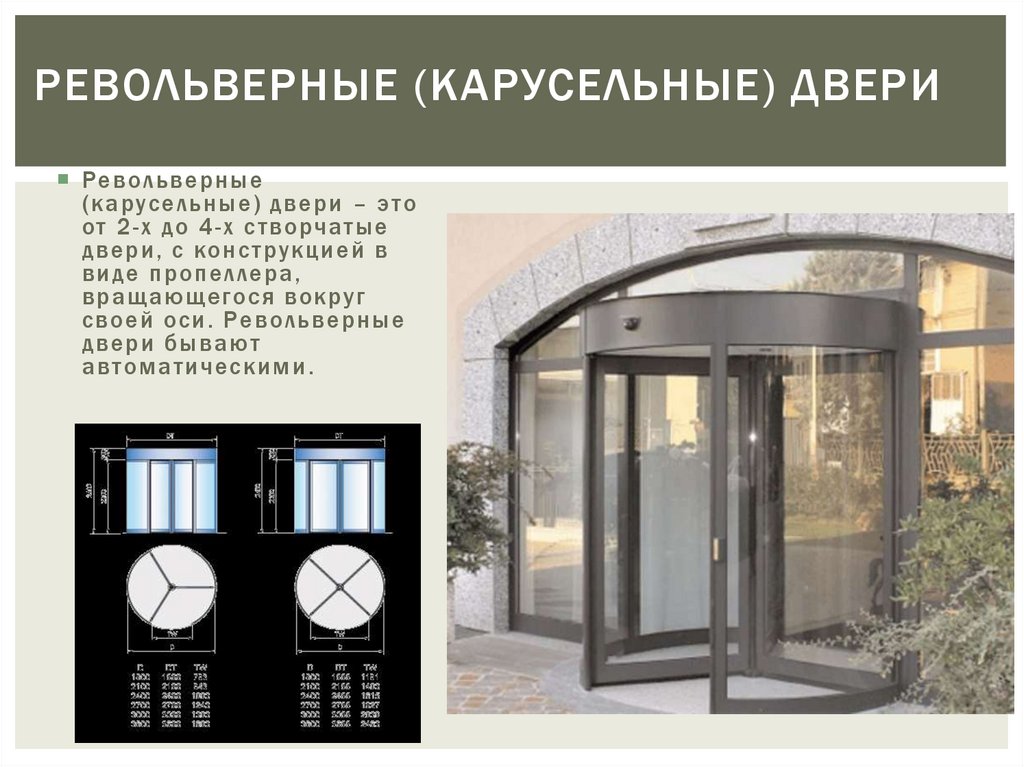

17. Револьверные (карусельные) двери

РЕВОЛЬВЕРНЫЕ (КАРУСЕЛЬНЫЕ) ДВЕРИ
Револьверные
(карусельные) двери – это
от 2-х до 4-х с творчатые
двери, с конс трукцией в
виде пропеллера,
вращающегося вокруг
своей оси. Револьверные
двери бывают
автоматическими.

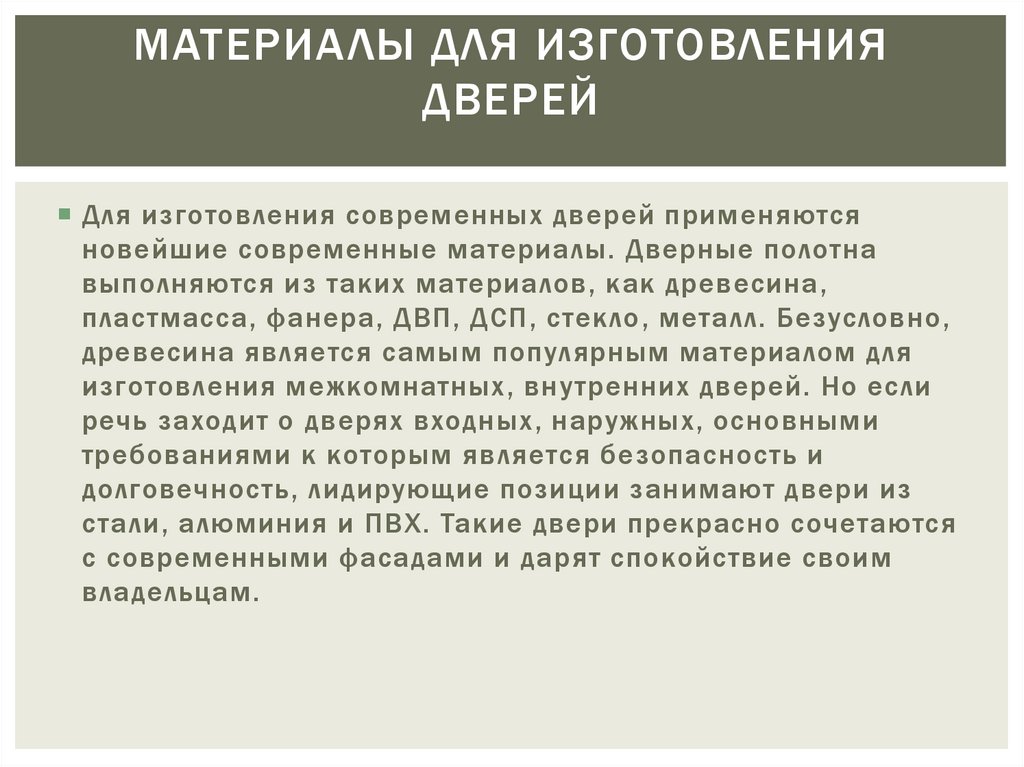

18. Материалы для изготовления дверей

МАТЕРИА ЛЫ ДЛЯ ИЗГОТОВЛЕНИЯ
ДВЕРЕЙ
Для изготовления современных дверей применяются
новейшие современные материалы. Дверные полотна
выполняются из таких материалов, как древесина,
пластмасса, фанера, ДВП, ДСП, стекло, металл. Безусловно,
древесина является самым популярным материалом для
изготовления межкомнатных, вну тренних дверей. Но если
речь заходит о дверях входных, наружных, основными
требованиями к которым является безопасность и
долговечность, лидирующие позиции занимают двери из
стали, алюминия и ПВХ. Такие двери прекрасно сочетаются
с современными фасадами и дарят спокойствие своим
владельцам.

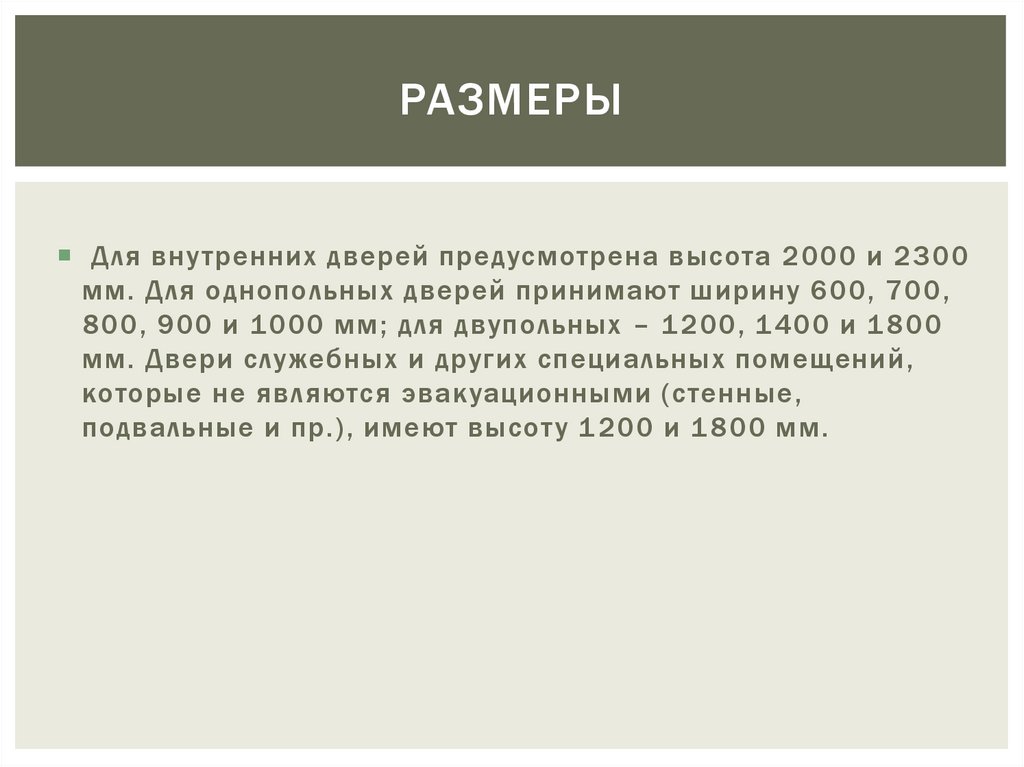

19. Размеры

РАЗМЕРЫ
Для вну тренних дверей предусмотрена высота 2000 и 2300
мм. Для однопольных дверей принимают ширину 600, 700,
800, 900 и 1000 мм; для двупольных – 1200, 1400 и 1800
мм. Двери служебных и других специальных помещений,
которые не являются эвакуационными (стенные,
подвальные и пр.), имеют высот у 1200 и 1800 мм.

20. Дверные коробки

ДВЕРНЫЕ КОРОБКИ
Дверные коробки состоят
из обвязки, имеющей
четверти для навески
дверных полотен. Ширина
четвертей 15 мм, глубина
соответствует толщине
полотна. Для вну тренних
дверей нижний брусок
обвязки (порог) обычно не
делают. При наличии
фрамуги в дверную коробку
вводят горизонтальный
средник (импос т). Зазор
между коробкой и стеной
(перегородкой) заполняется
паклей, вспенивающими
герметиками, закрываются
наличниками.

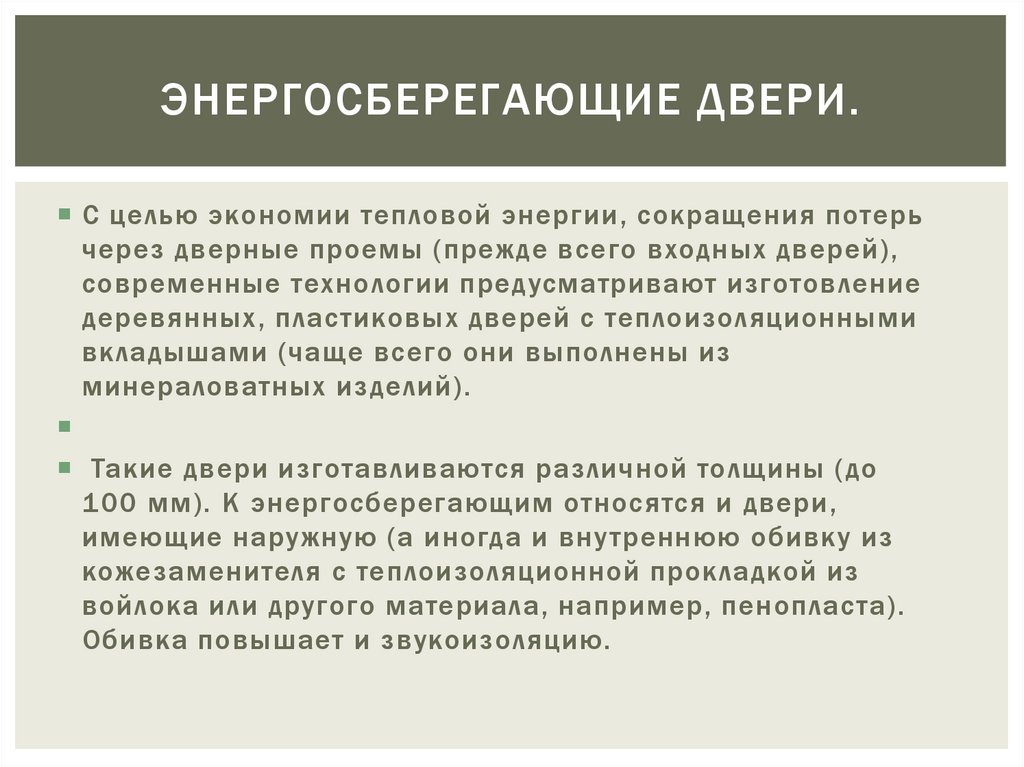

21. Энергосберегающие двери.

ЭНЕРГОСБЕРЕГАЮЩИЕ ДВЕРИ.
С целью экономии тепловой энергии, сокращения потерь
через дверные проемы (прежде всего входных дверей),
современные технологии предусматривают изготовление
деревянных, пластиковых дверей с теплоизоляционными
вкладышами (чаще всего они выполнены из
минераловатных изделий).
Такие двери изготавливаются различной толщины (до
100 мм). К энергосберегающим относятся и двери,
имеющие наружную (а иногда и вну треннюю обивку из
кожезаменителя с теплоизоляционной прокладкой из
войлока или другого материала, например, пенопласта).
Обивка повышает и звукоизоляцию.

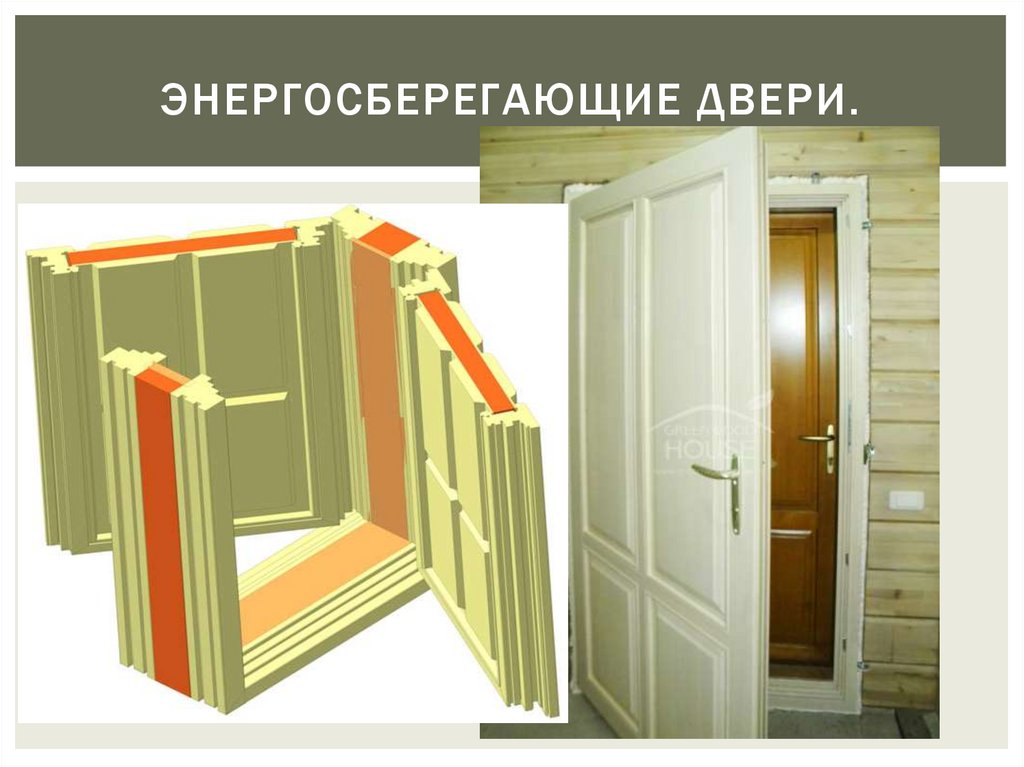

22. Энергосберегающие двери.

ЭНЕРГОСБЕРЕГАЮЩИЕ ДВЕРИ.

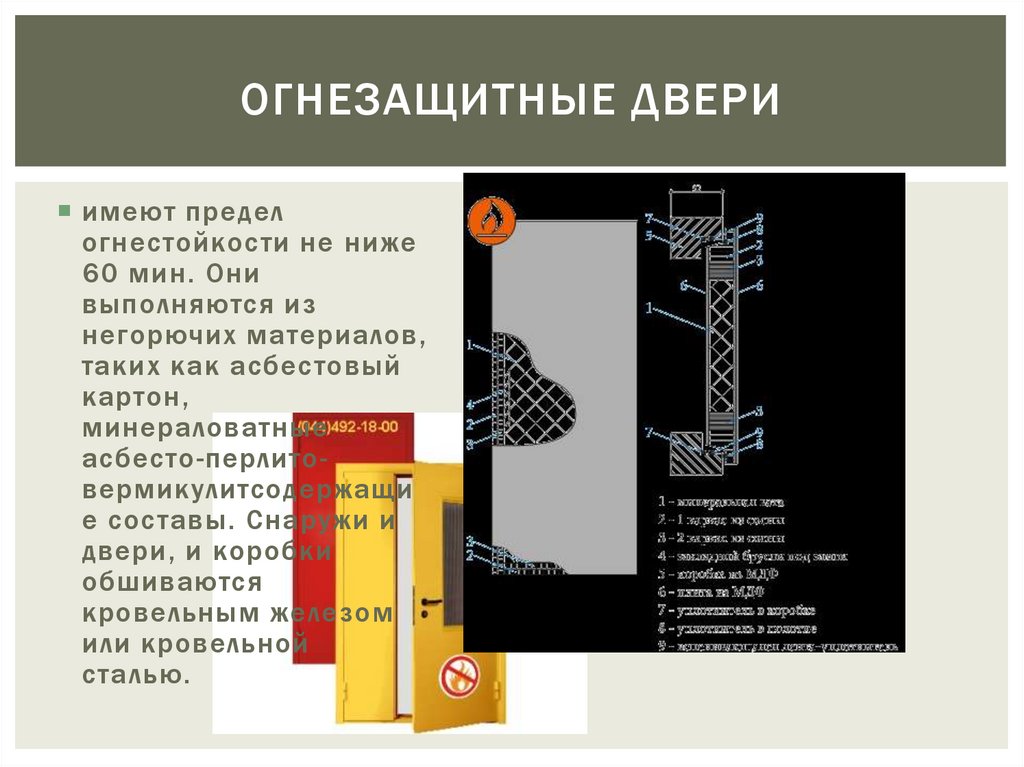

23. Огнезащитные двери

ОГНЕЗАЩИТНЫЕ ДВЕРИ
имеют предел
огнестойкости не ниже
60 мин. Они
выполняются из
негорючих материалов,
таких как асбестовый
картон,
минераловатные
асбесто-перлитовермикулитсодержащи
е составы. Снаружи и
двери, и коробки
обшиваются
кровельным железом
или кровельной
сталью.

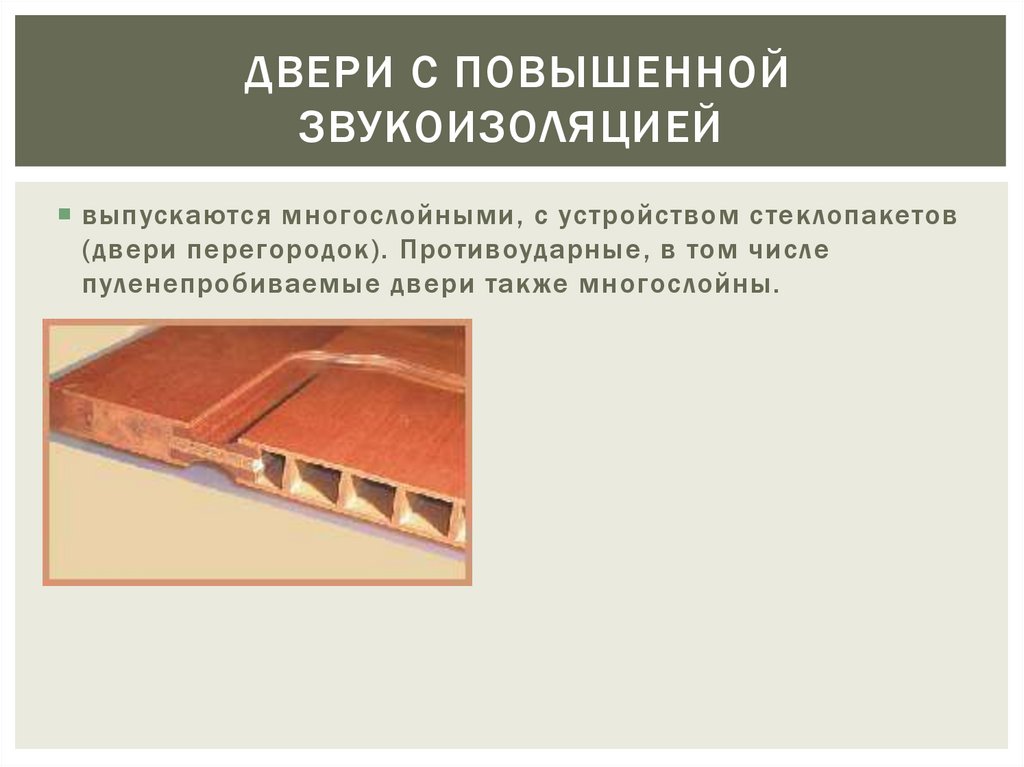

24. Двери с повышенной звукоизоляцией

ДВЕРИ С ПОВЫШЕННОЙ
ЗВУКОИЗОЛЯЦИЕЙ
выпускаются многослойными, с устройством стеклопакетов
(двери перегородок). Противоударные, в том числе
пуленепробиваемые двери также многослойны.

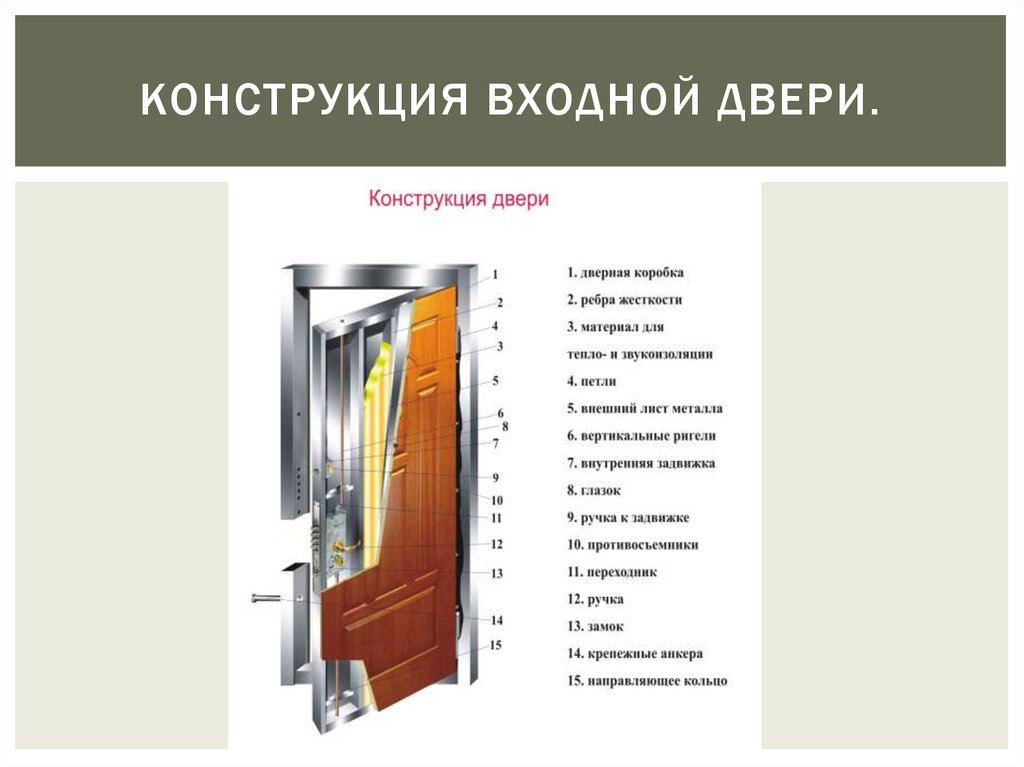

25. Конструкция входной двери.

КОНСТРУКЦИЯ ВХОДНОЙ ДВЕРИ.

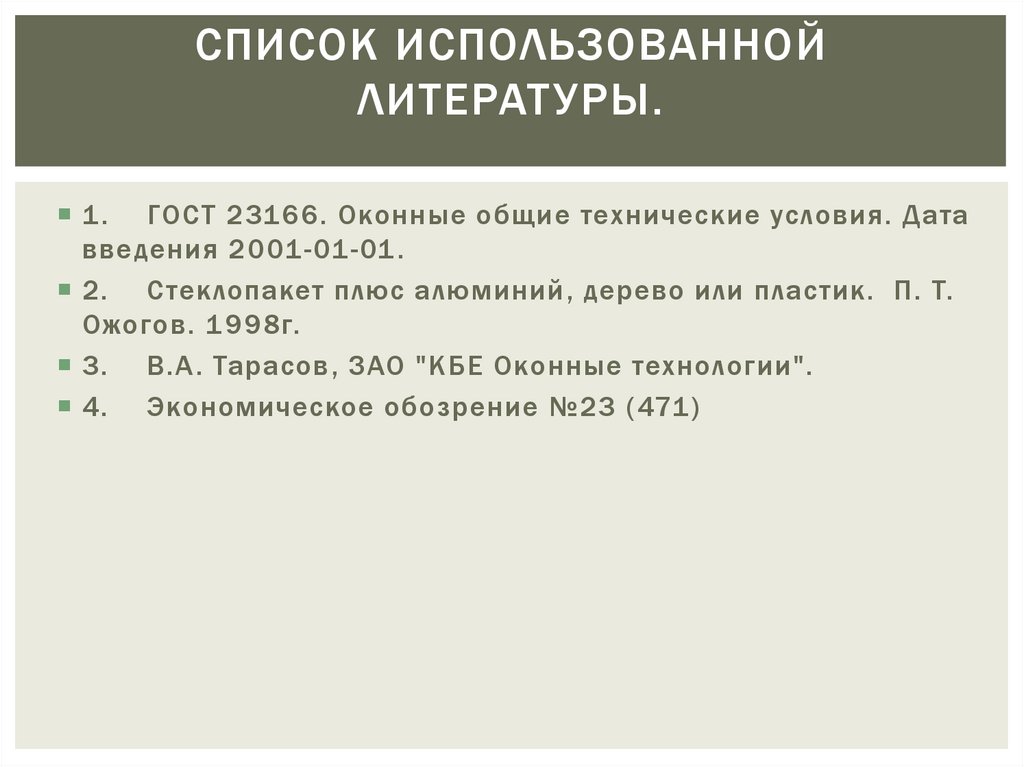

26. Список использованной литературы.

СПИСОК ИСПОЛЬЗОВАННОЙ
ЛИТЕРАТ УРЫ.
1 . ГОСТ 23166. Оконные общие технические условия. Дата
введения 2001-01-01.
2. С теклопакет плюс алюминий, дерево или пластик. П. Т.
Ожогов. 1998г.
3. В.А . Тарасов, ЗАО "КБЕ Оконные технологии".
4. Экономическое обозрение №23 (471)
