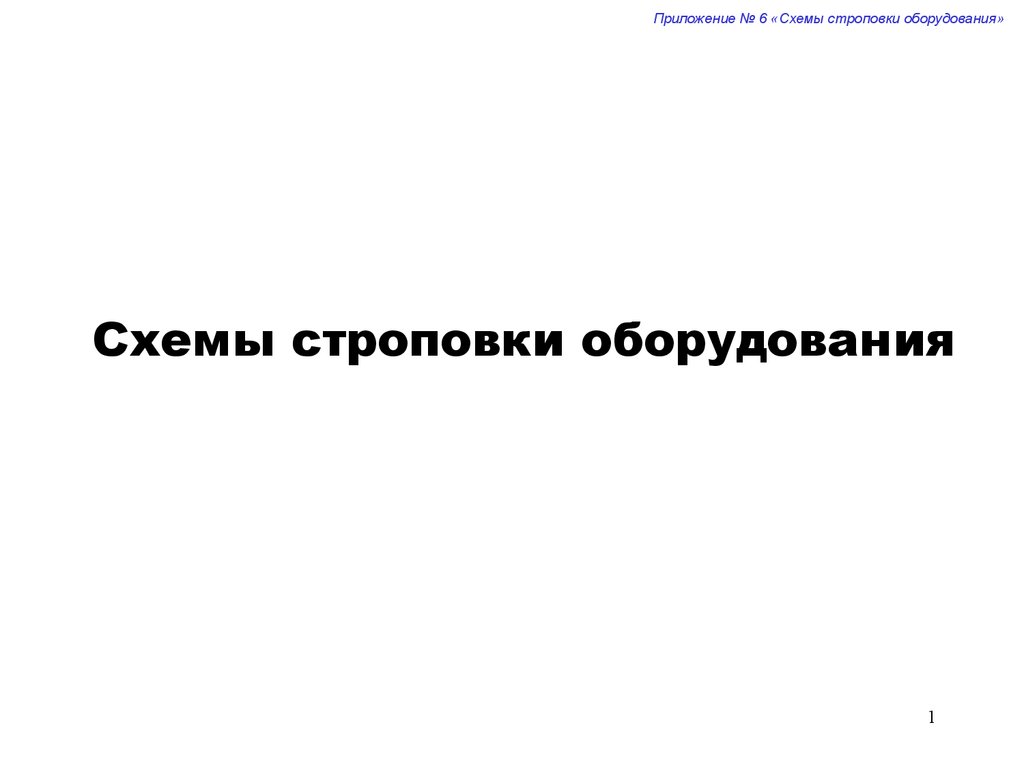

Схемы строповки оборудования

1.

Приложение № 6 «Схемы строповки оборудования»
Схемы строповки оборудования
1

2.

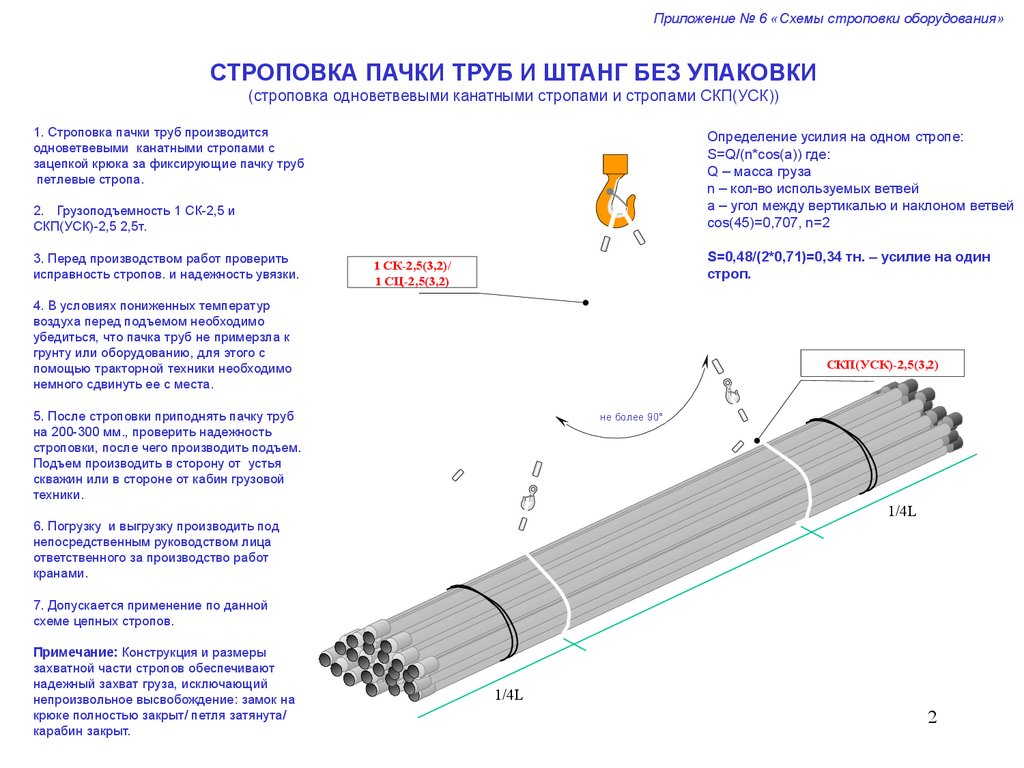

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА ПАЧКИ ТРУБ И ШТАНГ БЕЗ УПАКОВКИ
(строповка одноветвевыми канатными стропами и стропами СКП(УСК))
1. Строповка пачки труб производится
одноветвевыми канатными стропами с
зацепкой крюка за фиксирующие пачку труб
петлевые стропа.
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном ветвей
cos(45)=0,707, n=2
2. Грузоподъемность 1 СК-2,5 и
СКП(УСК)-2,5 2,5т.
3. Перед производством работ проверить
исправность стропов. и надежность увязки.
S=0,48/(2*0,71)=0,34 тн. – усилие на один
строп.
1 СК-2,5(3,2)/
1 СЦ-2,5(3,2)
4. В условиях пониженных температур
воздуха перед подъемом необходимо
убедиться, что пачка труб не примерзла к
грунту или оборудованию, для этого с
помощью тракторной техники необходимо
немного сдвинуть ее с места.
СКП(УСК)-2,5(3,2)
5. После строповки приподнять пачку труб
на 200-300 мм., проверить надежность
строповки, после чего производить подъем.
Подъем производить в сторону от устья
скважин или в стороне от кабин грузовой
техники.
не более 90°
1/4L
6. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ
кранами.
7. Допускается применение по данной
схеме цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
1/4L
2

3.

Приложение № 6 «Схемы строповки оборудования»

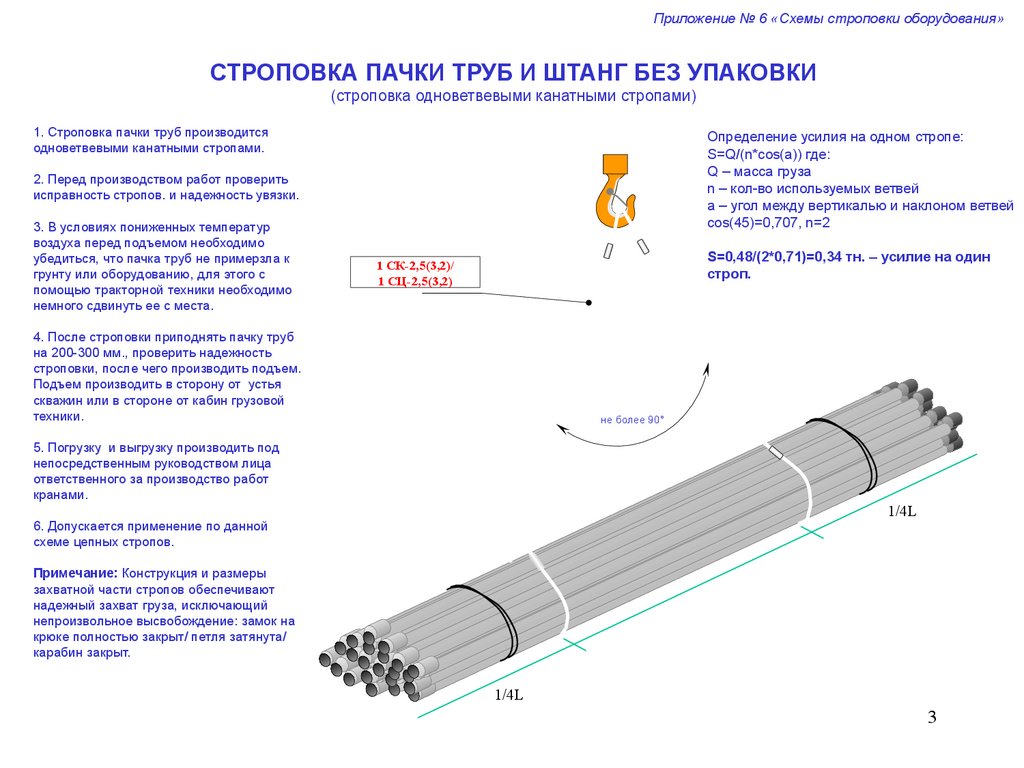

СТРОПОВКА ПАЧКИ ТРУБ И ШТАНГ БЕЗ УПАКОВКИ
(строповка одноветвевыми канатными стропами)
1. Строповка пачки труб производится
одноветвевыми канатными стропами.
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном ветвей
cos(45)=0,707, n=2
2. Перед производством работ проверить
исправность стропов. и надежность увязки.
3. В условиях пониженных температур
воздуха перед подъемом необходимо
убедиться, что пачка труб не примерзла к
грунту или оборудованию, для этого с
помощью тракторной техники необходимо
немного сдвинуть ее с места.
S=0,48/(2*0,71)=0,34 тн. – усилие на один
строп.
1 СК-2,5(3,2)/
1 СЦ-2,5(3,2)
4. После строповки приподнять пачку труб
на 200-300 мм., проверить надежность
строповки, после чего производить подъем.
Подъем производить в сторону от устья
скважин или в стороне от кабин грузовой
техники.
не более 90°
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ
кранами.
1/4L
6. Допускается применение по данной
схеме цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
1/4L
3

4.

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА ПАЧКИ ТРУБ И ШТАНГ БЕЗ УПАКОВКИ
(строповка двухветвевым канатным стропом)
1. Строповка пачки труб производится
двухветвевым канатным стропом.
2. Перед производством работ проверить
исправность стропов. и надежность увязки.
3. В условиях пониженных температур
воздуха перед подъемом необходимо
убедиться, что пачка труб не примерзла к
грунту или оборудованию, для этого с
помощью тракторной техники необходимо
немного сдвинуть ее с места.
4. После строповки приподнять пачку труб
на 200-300 мм., проверить надежность
строповки, после чего производить подъем.
Подъем производить в сторону от устья
скважин или в стороне от кабин грузовой
техники.
2 СК-5,0(8,0)/
2 СЦ-5,0(8,0)
не более 90°
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ
кранами.
1/4L
6. Допускается применение по данной
схеме цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
1/4L
4

5.

Приложение № 6 «Схемы строповки оборудования»

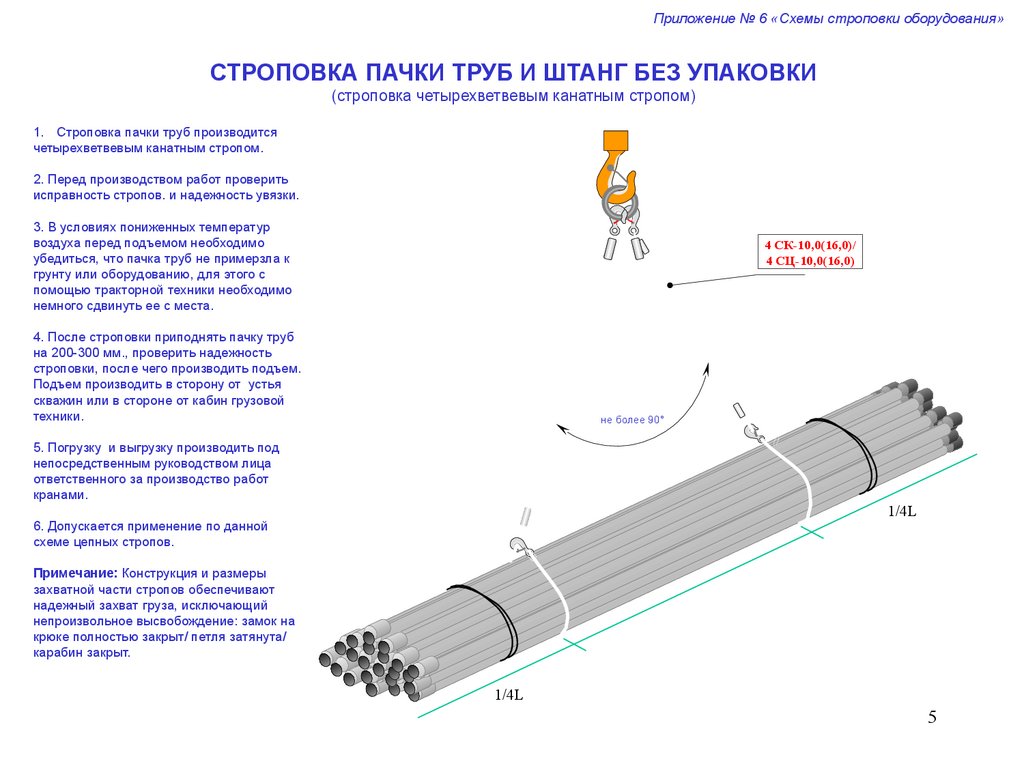

СТРОПОВКА ПАЧКИ ТРУБ И ШТАНГ БЕЗ УПАКОВКИ
(строповка четырехветвевым канатным стропом)
1. Строповка пачки труб производится
четырехветвевым канатным стропом.
2. Перед производством работ проверить
исправность стропов. и надежность увязки.
3. В условиях пониженных температур
воздуха перед подъемом необходимо
убедиться, что пачка труб не примерзла к
грунту или оборудованию, для этого с
помощью тракторной техники необходимо
немного сдвинуть ее с места.
4 СК-10,0(16,0)/
4 СЦ-10,0(16,0)
4. После строповки приподнять пачку труб
на 200-300 мм., проверить надежность
строповки, после чего производить подъем.
Подъем производить в сторону от устья
скважин или в стороне от кабин грузовой
техники.
не более 90°
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ
кранами.
1/4L
6. Допускается применение по данной
схеме цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
1/4L
5

6.

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА ПАЧКИ ТРУБ И ШТАНГ БЕЗ УПАКОВКИ
(строповка канатными стропами СКП(УСК))
1. Строповка пачки труб производится
канатными стропами СКП(УСК).
2. Перед производством работ проверить
исправность стропов. и надежность увязки.
3. В условиях пониженных температур
воздуха перед подъемом необходимо
убедиться, что пачка труб не примерзла к
грунту или оборудованию, для этого с
помощью тракторной техники необходимо
немного сдвинуть ее с места.
СКП(УСК)-2,5
4. После строповки приподнять пачку труб
на 200-300 мм., проверить надежность
строповки, после чего производить подъем.
Подъем производить в сторону от устья
скважин или в стороне от кабин грузовой
техники.
не более 90°
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ
кранами.
1/4L
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
1/4L
6

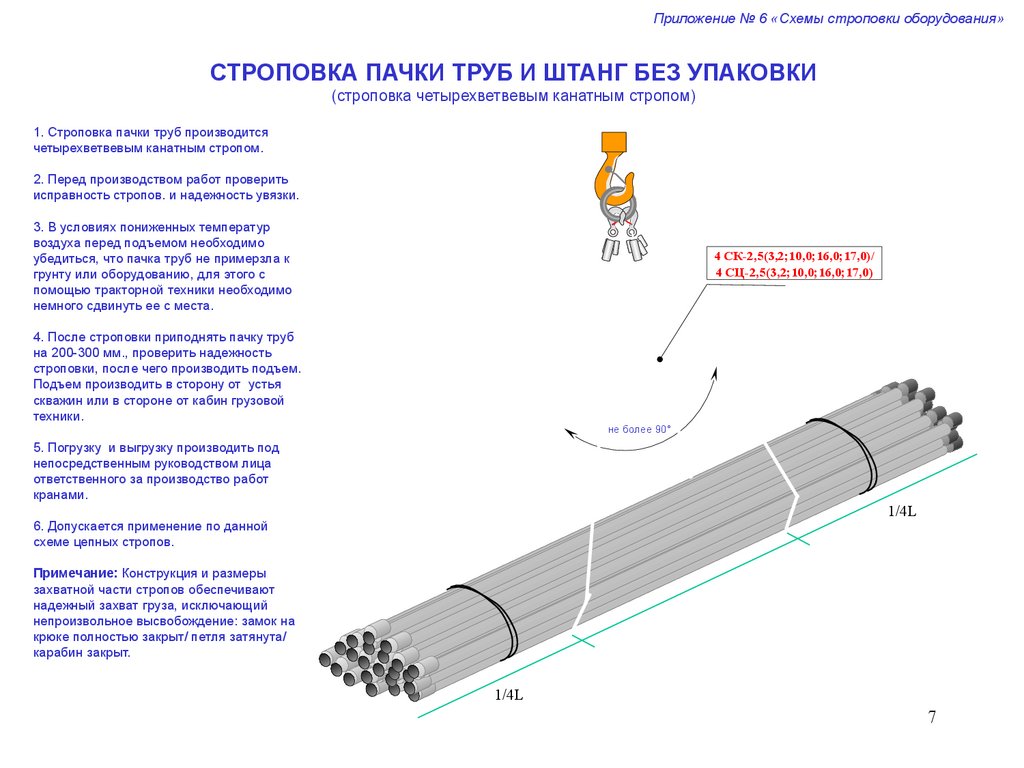

7.

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА ПАЧКИ ТРУБ И ШТАНГ БЕЗ УПАКОВКИ
(строповка четырехветвевым канатным стропом)
1. Строповка пачки труб производится
четырехветвевым канатным стропом.
2. Перед производством работ проверить
исправность стропов. и надежность увязки.
3. В условиях пониженных температур
воздуха перед подъемом необходимо
убедиться, что пачка труб не примерзла к
грунту или оборудованию, для этого с
помощью тракторной техники необходимо
немного сдвинуть ее с места.
4 СК-2,5(3,2;10,0;16,0;17,0)/
4 СЦ-2,5(3,2;10,0;16,0;17,0)
4. После строповки приподнять пачку труб
на 200-300 мм., проверить надежность
строповки, после чего производить подъем.
Подъем производить в сторону от устья
скважин или в стороне от кабин грузовой
техники.
не более 90°
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ
кранами.
1/4L
6. Допускается применение по данной
схеме цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
1/4L
7

8.

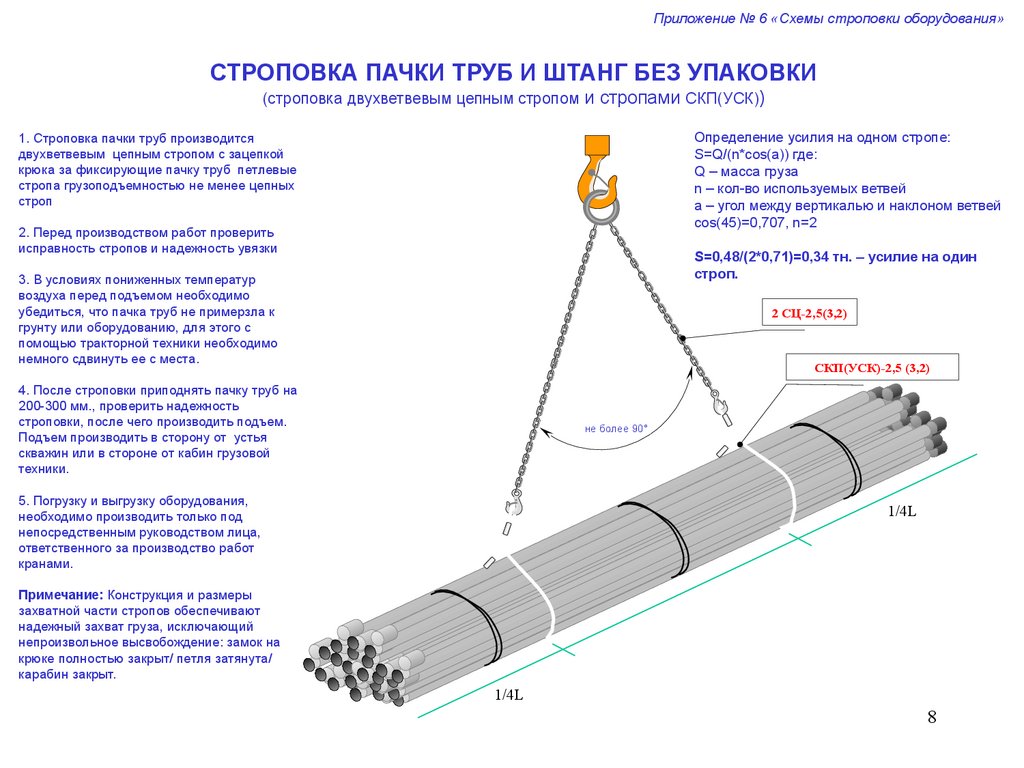

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА ПАЧКИ ТРУБ И ШТАНГ БЕЗ УПАКОВКИ
(строповка двухветвевым цепным стропом и стропами СКП(УСК))
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном ветвей
cos(45)=0,707, n=2
1. Строповка пачки труб производится
двухветвевым цепным стропом с зацепкой
крюка за фиксирующие пачку труб петлевые
стропа грузоподъемностью не менее цепных
строп
2. Перед производством работ проверить
исправность стропов и надежность увязки
S=0,48/(2*0,71)=0,34 тн. – усилие на один
строп.
3. В условиях пониженных температур
воздуха перед подъемом необходимо
убедиться, что пачка труб не примерзла к
грунту или оборудованию, для этого с
помощью тракторной техники необходимо
немного сдвинуть ее с места.
2 СЦ-2,5(3,2)
СКП(УСК)-2,5 (3,2)
4. После строповки приподнять пачку труб на
200-300 мм., проверить надежность
строповки, после чего производить подъем.
Подъем производить в сторону от устья
скважин или в стороне от кабин грузовой
техники.
не более 90°
5. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ
кранами.
1/4L
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
1/4L
8

9.

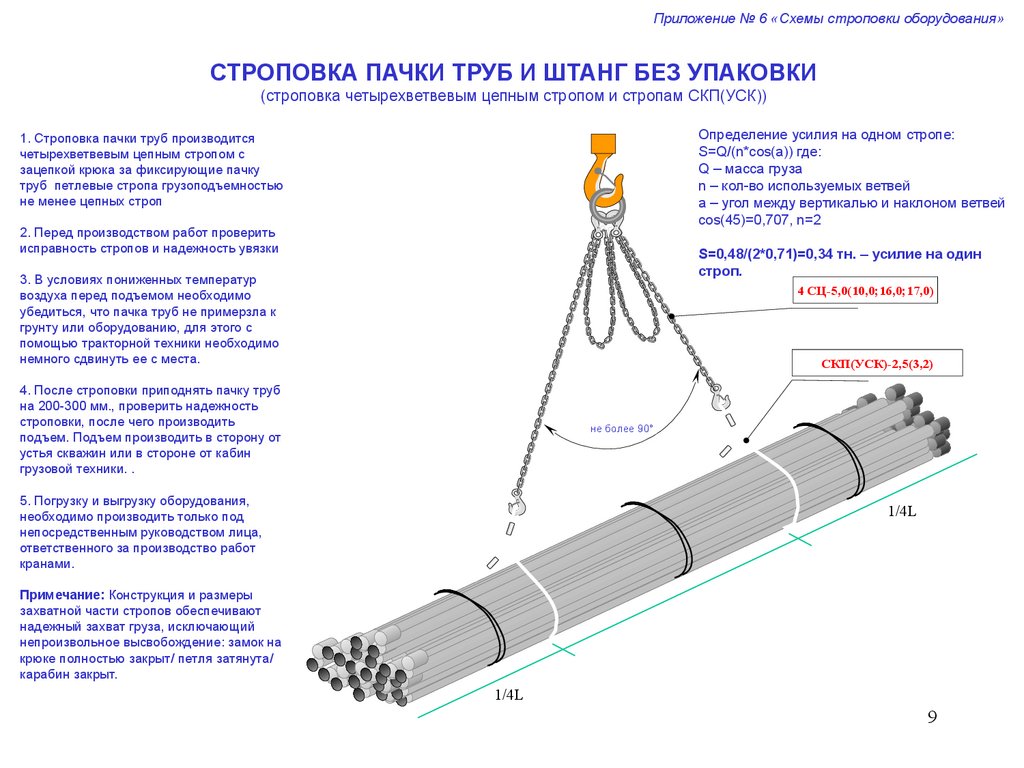

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА ПАЧКИ ТРУБ И ШТАНГ БЕЗ УПАКОВКИ
(строповка четырехветвевым цепным стропом и стропам СКП(УСК))
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном ветвей
cos(45)=0,707, n=2
1. Строповка пачки труб производится
четырехветвевым цепным стропом с
зацепкой крюка за фиксирующие пачку
труб петлевые стропа грузоподъемностью
не менее цепных строп
2. Перед производством работ проверить
исправность стропов и надежность увязки
S=0,48/(2*0,71)=0,34 тн. – усилие на один
строп.
3. В условиях пониженных температур
воздуха перед подъемом необходимо
убедиться, что пачка труб не примерзла к
грунту или оборудованию, для этого с
помощью тракторной техники необходимо
немного сдвинуть ее с места.
4 СЦ-5,0(10,0;16,0;17,0)
СКП(УСК)-2,5(3,2)
4. После строповки приподнять пачку труб
на 200-300 мм., проверить надежность
строповки, после чего производить
подъем. Подъем производить в сторону от
устья скважин или в стороне от кабин
грузовой техники. .
не более 90°
5. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ
кранами.
1/4L
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
1/4L
9

10.

Приложение № 6 «Схемы строповки оборудования»

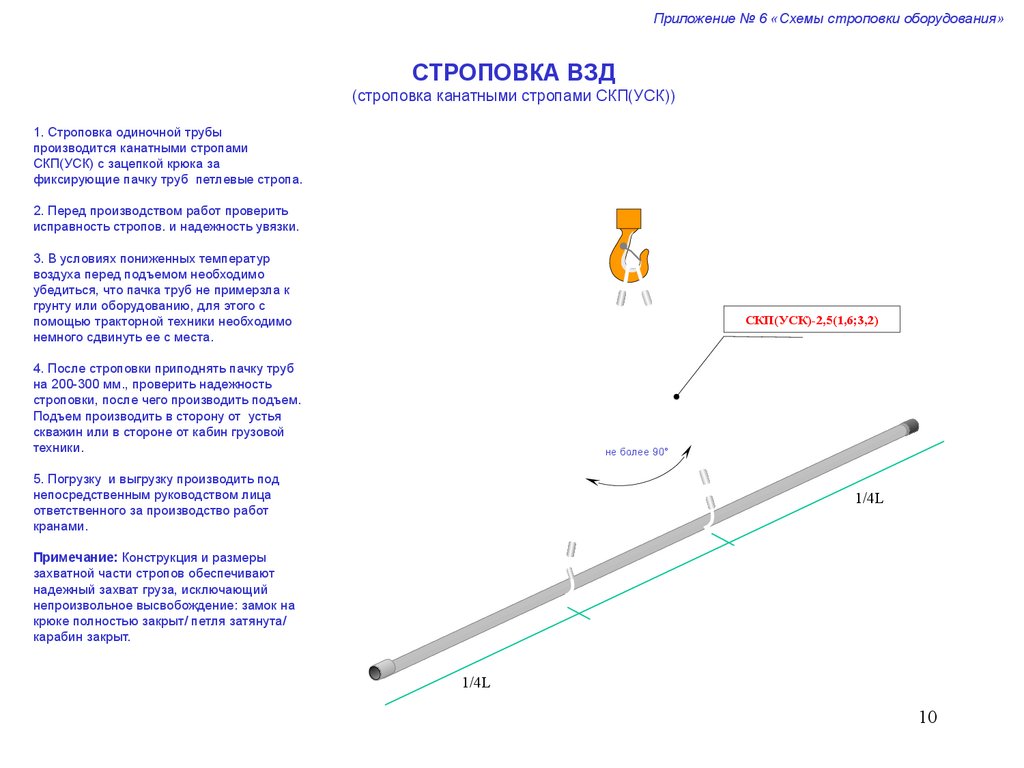

СТРОПОВКА ВЗД
(строповка канатными стропами СКП(УСК))
1. Строповка одиночной трубы
производится канатными стропами
СКП(УСК) с зацепкой крюка за
фиксирующие пачку труб петлевые стропа.
2. Перед производством работ проверить
исправность стропов. и надежность увязки.
3. В условиях пониженных температур
воздуха перед подъемом необходимо
убедиться, что пачка труб не примерзла к
грунту или оборудованию, для этого с
помощью тракторной техники необходимо
немного сдвинуть ее с места.
СКП(УСК)-2,5(1,6;3,2)
4. После строповки приподнять пачку труб
на 200-300 мм., проверить надежность
строповки, после чего производить подъем.
Подъем производить в сторону от устья
скважин или в стороне от кабин грузовой
техники.
не более 90°
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ
кранами.
1/4L
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
1/4L
10

11.

Приложение № 6 «Схемы строповки оборудования»

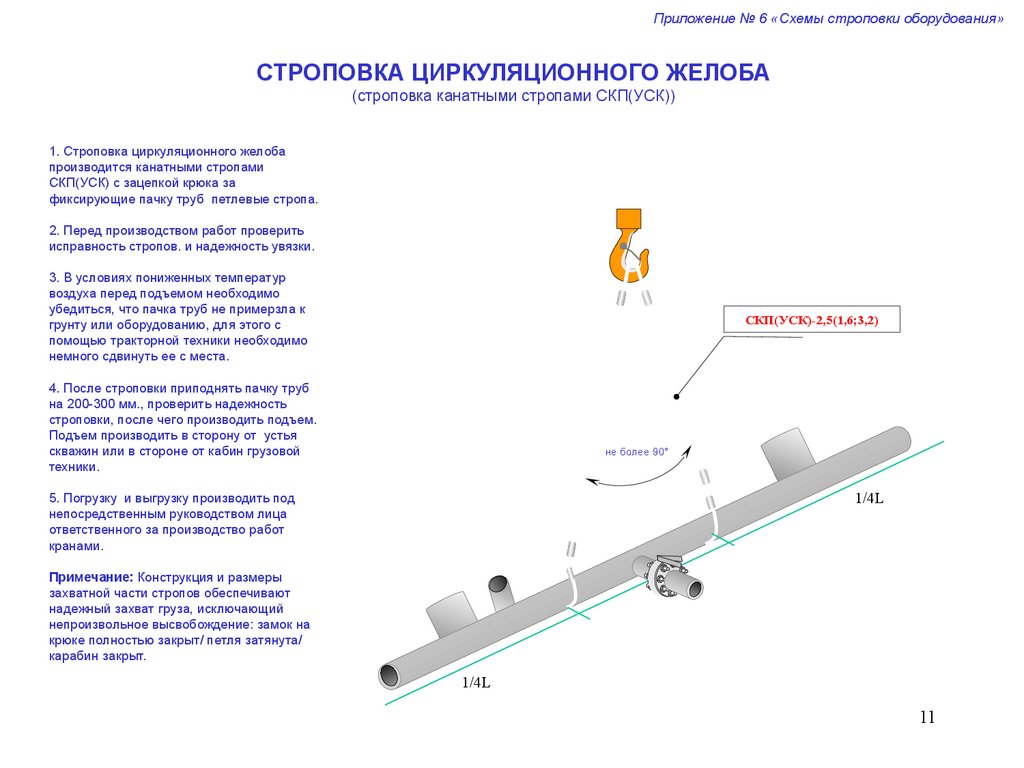

СТРОПОВКА ЦИРКУЛЯЦИОННОГО ЖЕЛОБА
(строповка канатными стропами СКП(УСК))
1. Строповка циркуляционного желоба
производится канатными стропами
СКП(УСК) с зацепкой крюка за
фиксирующие пачку труб петлевые стропа.
2. Перед производством работ проверить
исправность стропов. и надежность увязки.
3. В условиях пониженных температур
воздуха перед подъемом необходимо
убедиться, что пачка труб не примерзла к
грунту или оборудованию, для этого с
помощью тракторной техники необходимо
немного сдвинуть ее с места.
СКП(УСК)-2,5(1,6;3,2)
4. После строповки приподнять пачку труб
на 200-300 мм., проверить надежность
строповки, после чего производить подъем.
Подъем производить в сторону от устья
скважин или в стороне от кабин грузовой
техники.
не более 90°
1/4L
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ
кранами.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
1/4L
11

12.

Приложение № 6 «Схемы строповки оборудования»

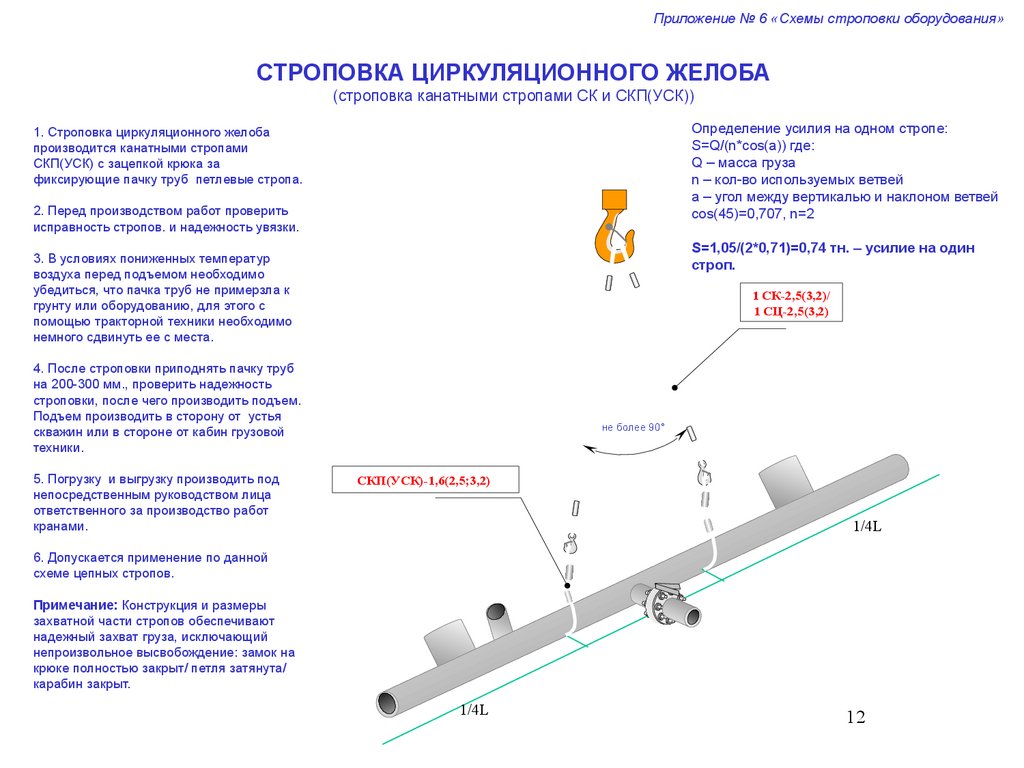

СТРОПОВКА ЦИРКУЛЯЦИОННОГО ЖЕЛОБА
(строповка канатными стропами СК и СКП(УСК))
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном ветвей
cos(45)=0,707, n=2
1. Строповка циркуляционного желоба
производится канатными стропами
СКП(УСК) с зацепкой крюка за
фиксирующие пачку труб петлевые стропа.
2. Перед производством работ проверить
исправность стропов. и надежность увязки.
S=1,05/(2*0,71)=0,74 тн. – усилие на один
строп.
3. В условиях пониженных температур
воздуха перед подъемом необходимо
убедиться, что пачка труб не примерзла к
грунту или оборудованию, для этого с
помощью тракторной техники необходимо
немного сдвинуть ее с места.
1 СК-2,5(3,2)/
1 СЦ-2,5(3,2)
4. После строповки приподнять пачку труб
на 200-300 мм., проверить надежность
строповки, после чего производить подъем.
Подъем производить в сторону от устья
скважин или в стороне от кабин грузовой
техники.
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ
кранами.
не более 90°
СКП(УСК)-1,6(2,5;3,2)
1/4L
6. Допускается применение по данной
схеме цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
1/4L
12

13.

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА ТРУБ И ШТАНГ В УПАКОВКЕ
(строповка одноветвевыми канатными стропами и стропами СКП(УСК))
1. Строповка пачки труб в упаковке
производится четырехветвевым или
одноветвевым канатным стропом с
зацепкой крюка за фиксирующие пачку труб
петлевые стропа.
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном ветвей
cos(45)=0,707, n=2
2. Перед производством работ проверить
исправность стропов. и надежность
упаковочной увязки.
S=0,64/(2*0,71)=0,45 тн. – усилие на один
строп.
3. В условиях пониженных температур
воздуха перед подъемом необходимо
убедиться, что пачка труб не примерзла к
грунту или оборудованию, для этого с
помощью тракторной техники необходимо
немного сдвинуть ее с места.
не более 90°
1 СК-2,5(3,2)/
1 СЦ-2,5(3,2)
СКП(УСК)-2,5(3,2)
4. После строповки приподнять пачку труб
на 200-300 мм., проверить надежность
строповки, после чего производить подъем.
Подъем производить в сторону от устья
скважин или в стороне от кабин грузовой
техники.
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ
кранами.
1/4L
6. Допускается применение по данной
схеме цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
1/4L
13

14.

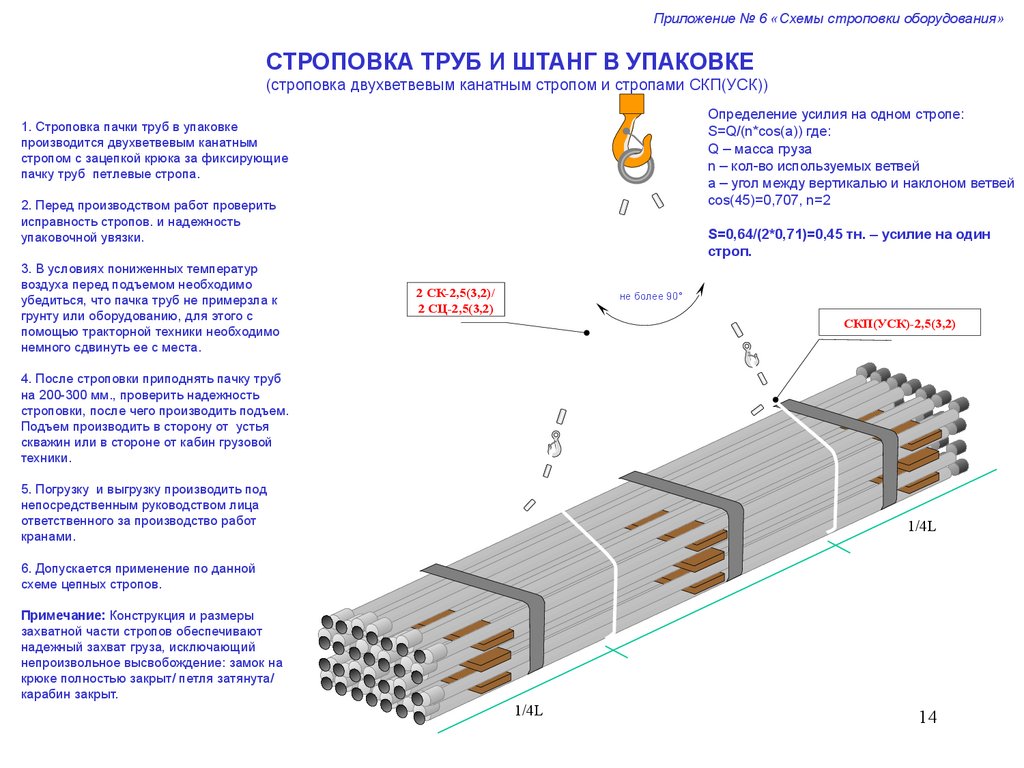

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА ТРУБ И ШТАНГ В УПАКОВКЕ
(строповка двухветвевым канатным стропом и стропами СКП(УСК))
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном ветвей
cos(45)=0,707, n=2
1. Строповка пачки труб в упаковке
производится двухветвевым канатным
стропом с зацепкой крюка за фиксирующие
пачку труб петлевые стропа.
2. Перед производством работ проверить
исправность стропов. и надежность
упаковочной увязки.
3. В условиях пониженных температур
воздуха перед подъемом необходимо
убедиться, что пачка труб не примерзла к
грунту или оборудованию, для этого с
помощью тракторной техники необходимо
немного сдвинуть ее с места.
S=0,64/(2*0,71)=0,45 тн. – усилие на один
строп.
2 СК-2,5(3,2)/
2 СЦ-2,5(3,2)
не более 90°
СКП(УСК)-2,5(3,2)
4. После строповки приподнять пачку труб
на 200-300 мм., проверить надежность
строповки, после чего производить подъем.
Подъем производить в сторону от устья
скважин или в стороне от кабин грузовой
техники.
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ
кранами.
1/4L
6. Допускается применение по данной
схеме цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
1/4L
14

15.

Приложение № 6 «Схемы строповки оборудования»

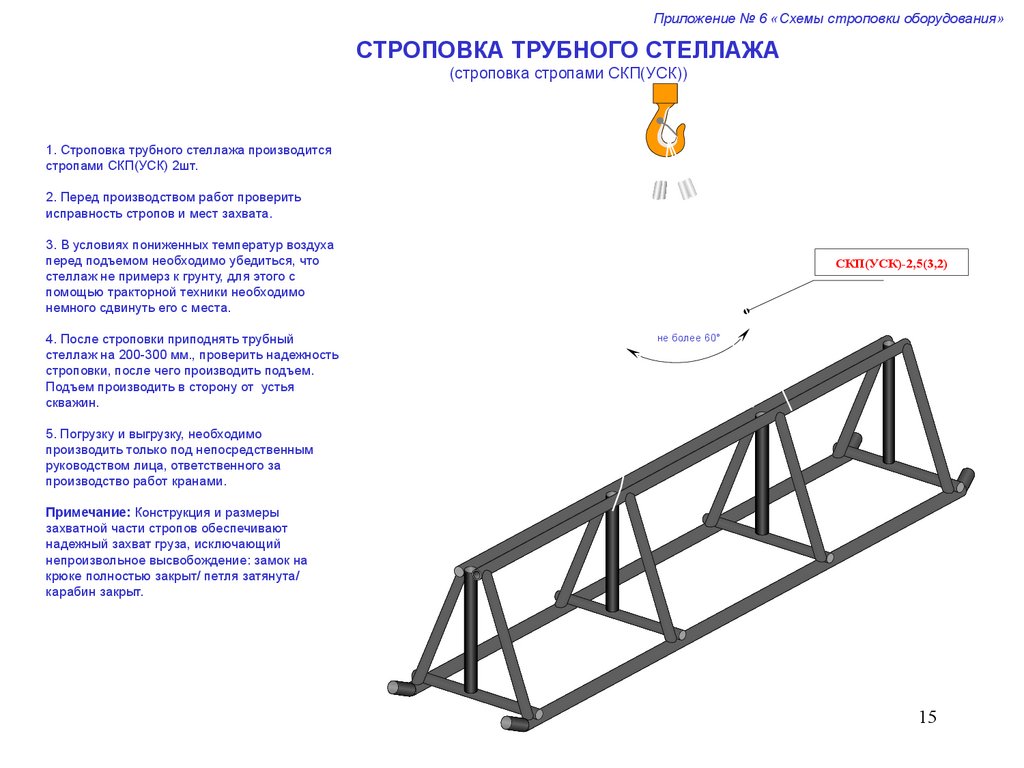

СТРОПОВКА ТРУБНОГО СТЕЛЛАЖА
(строповка стропами СКП(УСК))
1. Строповка трубного стеллажа производится
стропами СКП(УСК) 2шт.
2. Перед производством работ проверить
исправность стропов и мест захвата.
3. В условиях пониженных температур воздуха
перед подъемом необходимо убедиться, что
стеллаж не примерз к грунту, для этого с
помощью тракторной техники необходимо
немного сдвинуть его с места.
4. После строповки приподнять трубный
стеллаж на 200-300 мм., проверить надежность
строповки, после чего производить подъем.
Подъем производить в сторону от устья
скважин.
СКП(УСК)-2,5(3,2)
не более 60°
5. Погрузку и выгрузку, необходимо
производить только под непосредственным
руководством лица, ответственного за
производство работ кранами.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
15

16.

Приложение № 6 «Схемы строповки оборудования»

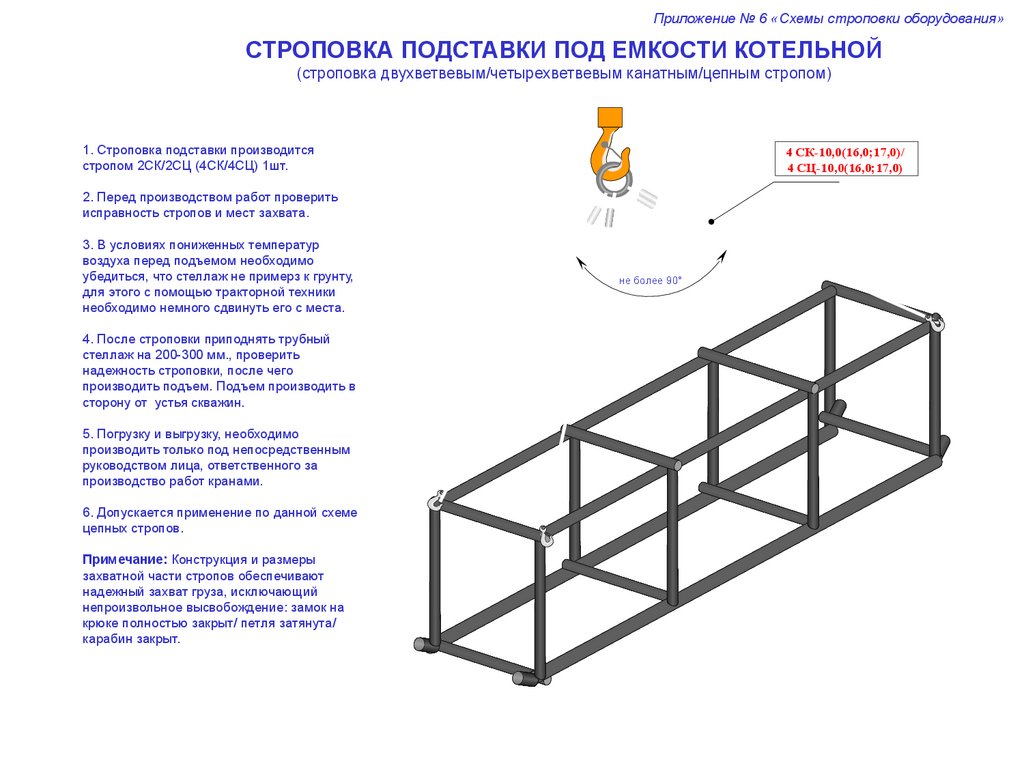

СТРОПОВКА ПОДСТАВКИ ПОД ЕМКОСТИ КОТЕЛЬНОЙ
(строповка двухветвевым/четырехветвевым канатным/цепным стропом)
1. Строповка подставки производится
стропом 2СК/2СЦ (4СК/4СЦ) 1шт.
4 СК-10,0(16,0;17,0)/
4 СЦ-10,0(16,0;17,0)
2. Перед производством работ проверить
исправность стропов и мест захвата.
3. В условиях пониженных температур
воздуха перед подъемом необходимо
убедиться, что стеллаж не примерз к грунту,
для этого с помощью тракторной техники
необходимо немного сдвинуть его с места.
4. После строповки приподнять трубный
стеллаж на 200-300 мм., проверить
надежность строповки, после чего
производить подъем. Подъем производить в
сторону от устья скважин.
5. Погрузку и выгрузку, необходимо
производить только под непосредственным
руководством лица, ответственного за
производство работ кранами.
6. Допускается применение по данной схеме
цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
не более 90°

17.

Приложение № 6 «Схемы строповки оборудования»

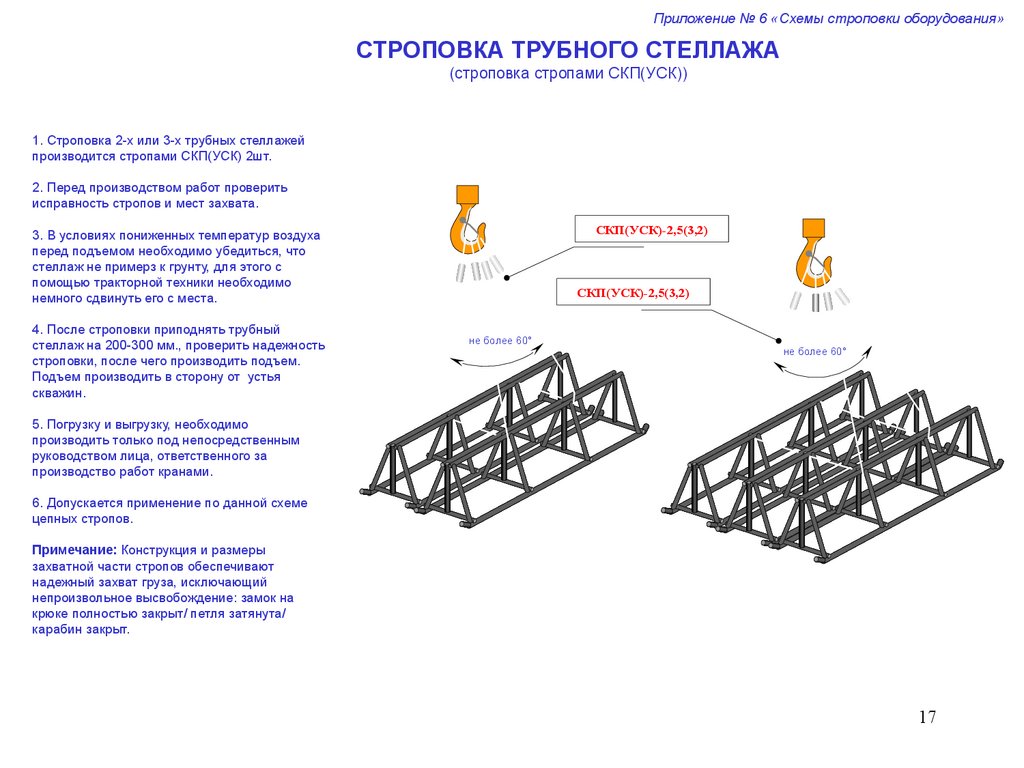

СТРОПОВКА ТРУБНОГО СТЕЛЛАЖА
(строповка стропами СКП(УСК))
1. Строповка 2-х или 3-х трубных стеллажей
производится стропами СКП(УСК) 2шт.
2. Перед производством работ проверить
исправность стропов и мест захвата.
СКП(УСК)-2,5(3,2)
3. В условиях пониженных температур воздуха
перед подъемом необходимо убедиться, что
стеллаж не примерз к грунту, для этого с
помощью тракторной техники необходимо
немного сдвинуть его с места.
4. После строповки приподнять трубный
стеллаж на 200-300 мм., проверить надежность
строповки, после чего производить подъем.
Подъем производить в сторону от устья
скважин.
СКП(УСК)-2,5(3,2)
не более 60°
не более 60°
5. Погрузку и выгрузку, необходимо
производить только под непосредственным
руководством лица, ответственного за
производство работ кранами.
6. Допускается применение по данной схеме
цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
17

18.

Приложение № 6 «Схемы строповки оборудования»

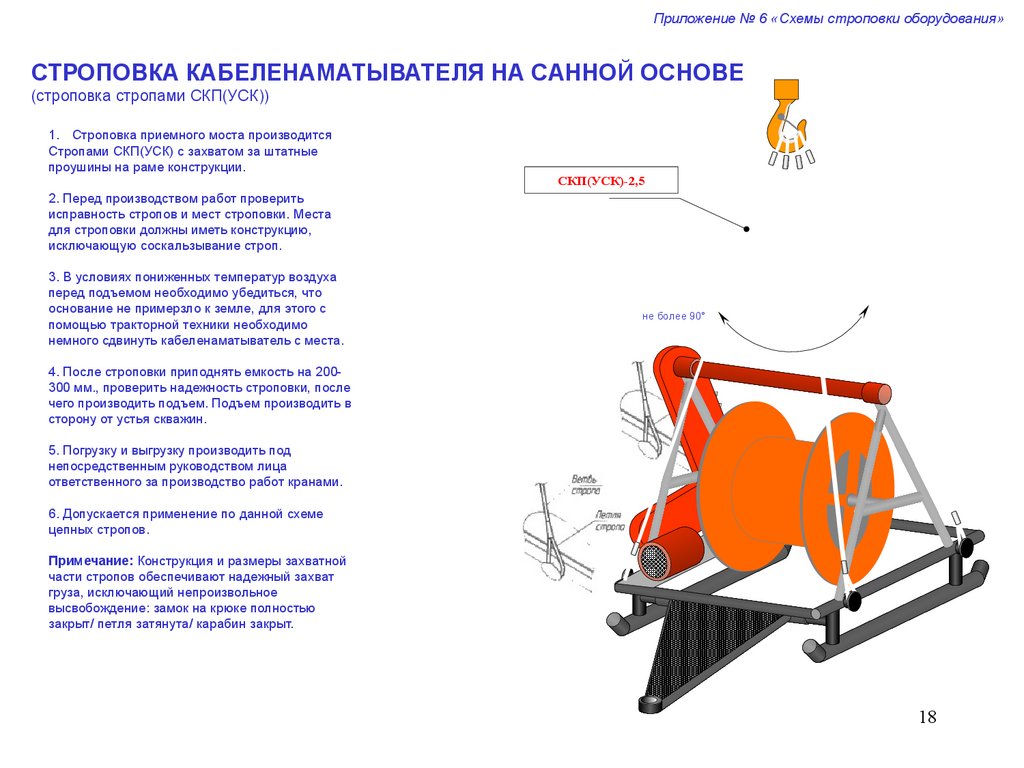

СТРОПОВКА КАБЕЛЕНАМАТЫВАТЕЛЯ НА САННОЙ ОСНОВЕ
(строповка стропами СКП(УСК))
1. Строповка приемного моста производится
Стропами СКП(УСК) с захватом за штатные
проушины на раме конструкции.
СКП(УСК)-2,5
2. Перед производством работ проверить
исправность стропов и мест строповки. Места
для строповки должны иметь конструкцию,
исключающую соскальзывание строп.
3. В условиях пониженных температур воздуха
перед подъемом необходимо убедиться, что
основание не примерзло к земле, для этого с
помощью тракторной техники необходимо
немного сдвинуть кабеленаматыватель с места.
не более 90°
4. После строповки приподнять емкость на 200300 мм., проверить надежность строповки, после
чего производить подъем. Подъем производить в
сторону от устья скважин.
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ кранами.
6. Допускается применение по данной схеме
цепных стропов.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват
груза, исключающий непроизвольное
высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
18

19.

Приложение № 6 «Схемы строповки оборудования»

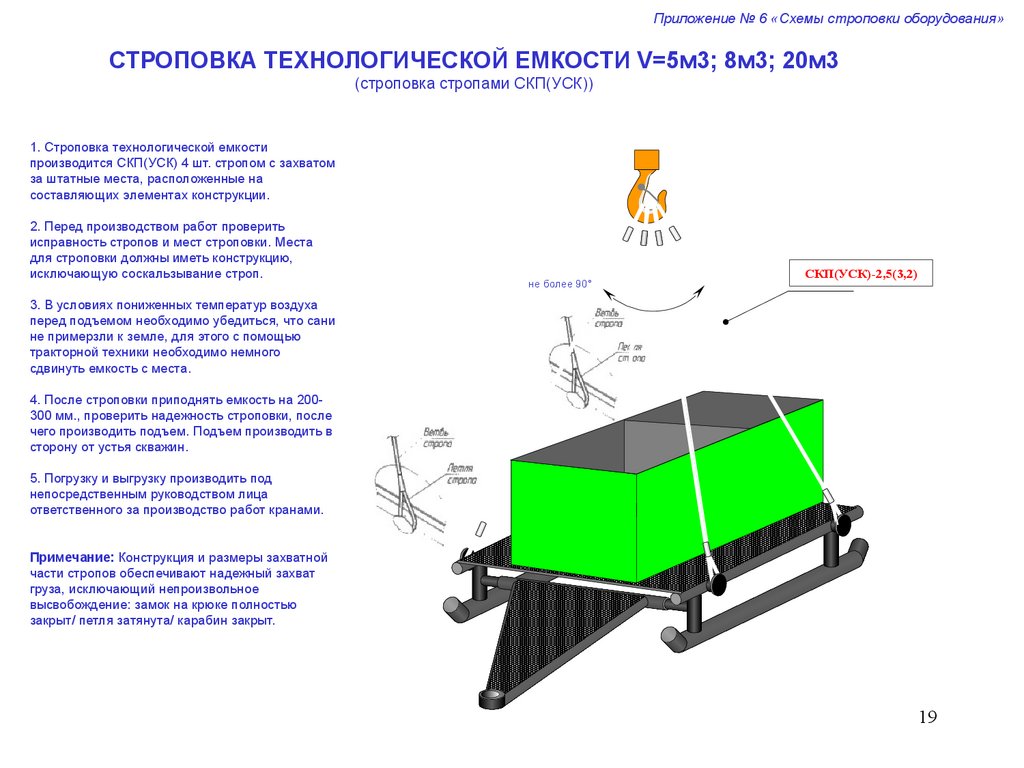

СТРОПОВКА ТЕХНОЛОГИЧЕСКОЙ ЕМКОСТИ V=5м3; 8м3; 20м3
(строповка стропами СКП(УСК))
1. Строповка технологической емкости
производится СКП(УСК) 4 шт. стропом с захватом
за штатные места, расположенные на
составляющих элементах конструкции.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места
для строповки должны иметь конструкцию,
исключающую соскальзывание строп.
не более 90°
СКП(УСК)-2,5(3,2)
3. В условиях пониженных температур воздуха
перед подъемом необходимо убедиться, что сани
не примерзли к земле, для этого с помощью
тракторной техники необходимо немного
сдвинуть емкость с места.
4. После строповки приподнять емкость на 200300 мм., проверить надежность строповки, после
чего производить подъем. Подъем производить в
сторону от устья скважин.
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ кранами.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват
груза, исключающий непроизвольное
высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
19

20.

Приложение № 6 «Схемы строповки оборудования»

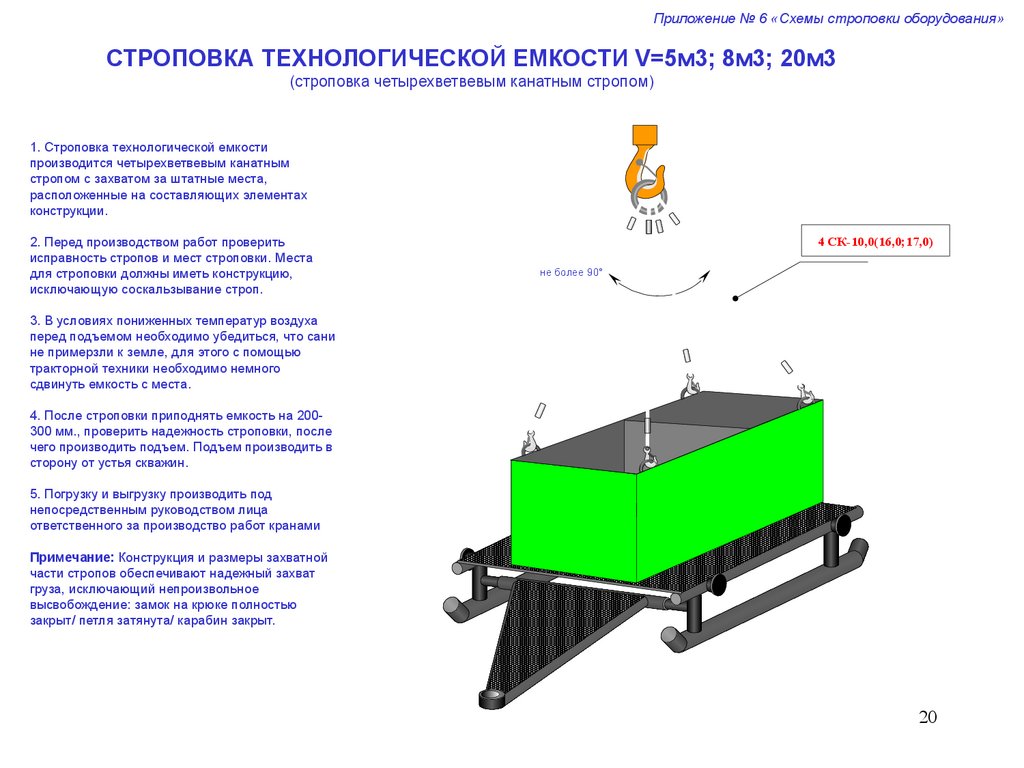

СТРОПОВКА ТЕХНОЛОГИЧЕСКОЙ ЕМКОСТИ V=5м3; 8м3; 20м3
(строповка четырехветвевым канатным стропом)
1. Строповка технологической емкости
производится четырехветвевым канатным
стропом с захватом за штатные места,
расположенные на составляющих элементах
конструкции.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места
для строповки должны иметь конструкцию,
исключающую соскальзывание строп.
4 СК-10,0(16,0;17,0)
не более 90°
3. В условиях пониженных температур воздуха
перед подъемом необходимо убедиться, что сани
не примерзли к земле, для этого с помощью
тракторной техники необходимо немного
сдвинуть емкость с места.
4. После строповки приподнять емкость на 200300 мм., проверить надежность строповки, после
чего производить подъем. Подъем производить в
сторону от устья скважин.
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ кранами
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват
груза, исключающий непроизвольное
высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
20

21.

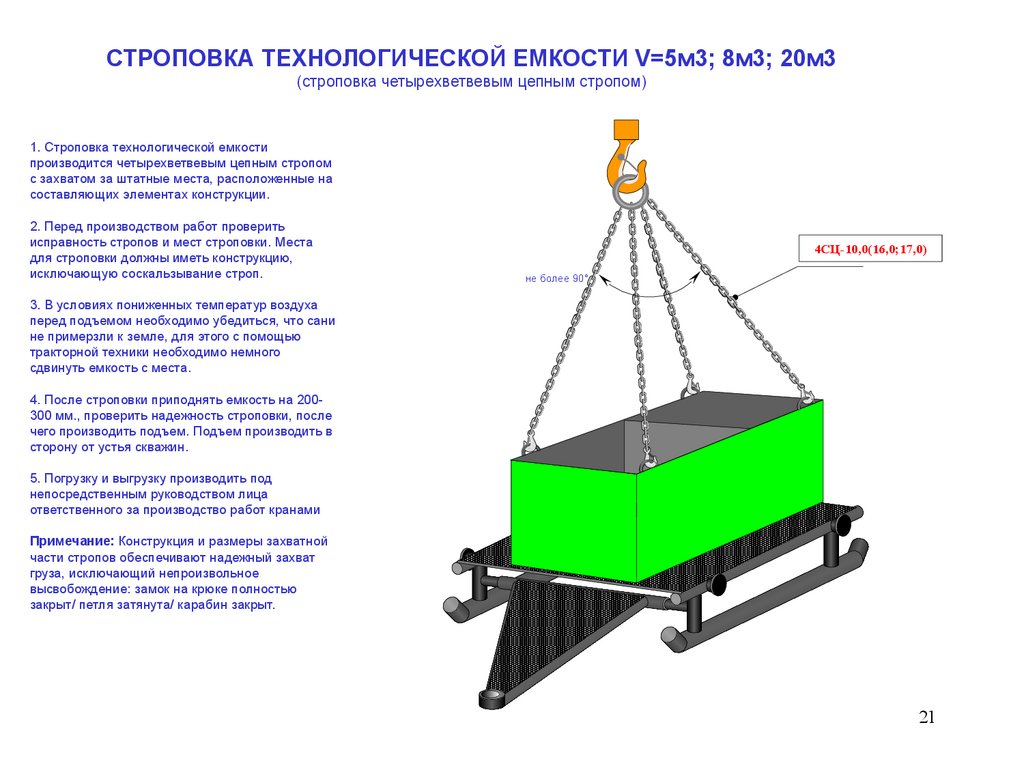

СТРОПОВКА ТЕХНОЛОГИЧЕСКОЙ ЕМКОСТИ V=5м3; 8м3; 20м3
(строповка четырехветвевым цепным стропом)
1. Строповка технологической емкости
производится четырехветвевым цепным стропом
с захватом за штатные места, расположенные на
составляющих элементах конструкции.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места
для строповки должны иметь конструкцию,
исключающую соскальзывание строп.
4СЦ-10,0(16,0;17,0)
не более 90°
3. В условиях пониженных температур воздуха
перед подъемом необходимо убедиться, что сани
не примерзли к земле, для этого с помощью
тракторной техники необходимо немного
сдвинуть емкость с места.
4. После строповки приподнять емкость на 200300 мм., проверить надежность строповки, после
чего производить подъем. Подъем производить в
сторону от устья скважин.
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ кранами
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват
груза, исключающий непроизвольное
высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
21

22.

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА БЛОКА ДОЛИВА V=25м3
(строповка четырехветвевым канатным стропом)
1. Строповка блока долива производится
четырехветвевым канатным стропом с захватом
за штатные места, расположенные на
составляющих элементах конструкции.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места
для строповки должны иметь конструкцию,
исключающую соскальзывание строп.
4СК-10,0(16,0;17,0)
не более 90°
3. В условиях пониженных температур воздуха
перед подъемом необходимо убедиться, что сани
не примерзли к земле, для этого с помощью
тракторной техники необходимо немного
сдвинуть емкость с места.
4. После строповки приподнять емкость на 200300 мм., проверить надежность строповки, после
чего производить подъем. Подъем производить в
сторону от устья скважин.
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ кранами
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват
груза, исключающий непроизвольное
высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
22

23.

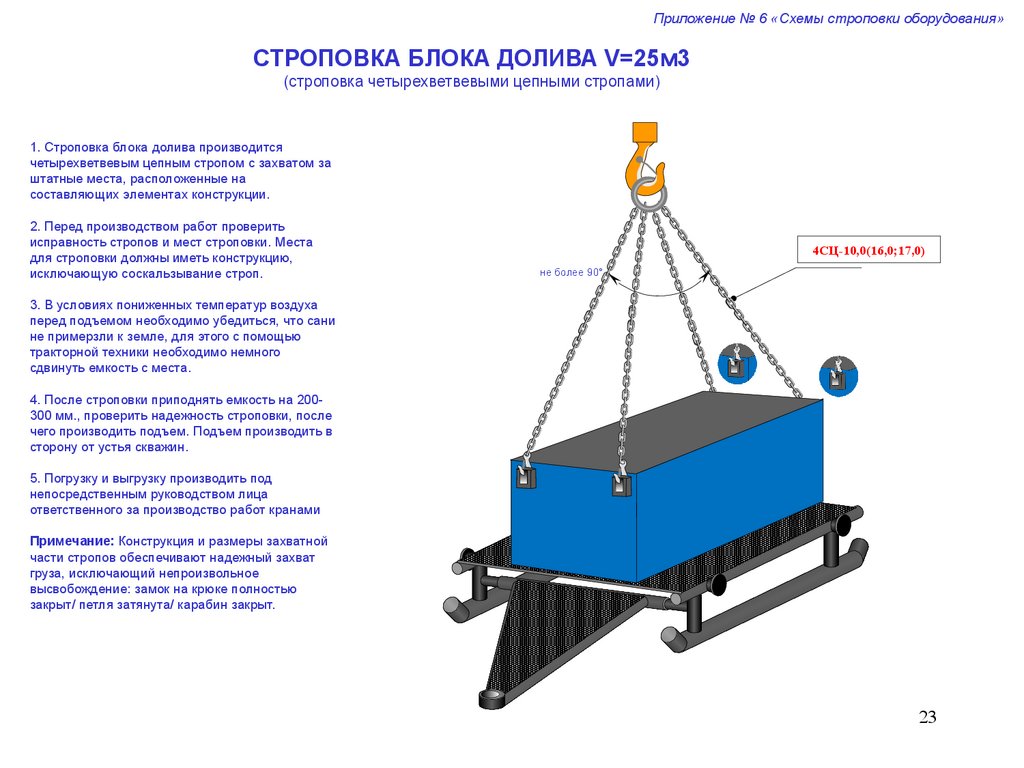

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА БЛОКА ДОЛИВА V=25м3
(строповка четырехветвевыми цепными стропами)
1. Строповка блока долива производится
четырехветвевым цепным стропом с захватом за
штатные места, расположенные на
составляющих элементах конструкции.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места
для строповки должны иметь конструкцию,
исключающую соскальзывание строп.
4СЦ-10,0(16,0;17,0)
не более 90°
3. В условиях пониженных температур воздуха
перед подъемом необходимо убедиться, что сани
не примерзли к земле, для этого с помощью
тракторной техники необходимо немного
сдвинуть емкость с места.
4. После строповки приподнять емкость на 200300 мм., проверить надежность строповки, после
чего производить подъем. Подъем производить в
сторону от устья скважин.
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ кранами
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват
груза, исключающий непроизвольное
высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
23

24.

Приложение № 6 «Схемы строповки оборудования»

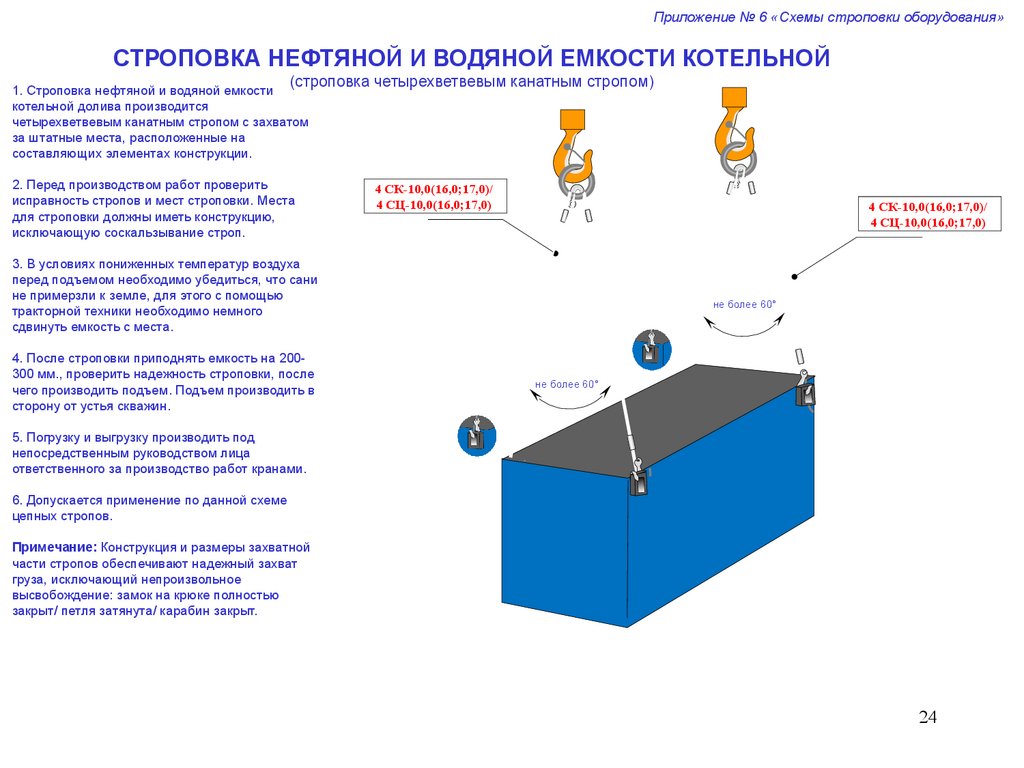

СТРОПОВКА НЕФТЯНОЙ И ВОДЯНОЙ ЕМКОСТИ КОТЕЛЬНОЙ
(строповка четырехветвевым канатным стропом)
1. Строповка нефтяной и водяной емкости
котельной долива производится
четырехветвевым канатным стропом с захватом
за штатные места, расположенные на
составляющих элементах конструкции.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места
для строповки должны иметь конструкцию,
исключающую соскальзывание строп.
4 СК-10,0(16,0;17,0)/
4 СЦ-10,0(16,0;17,0)
4 СК-10,0(16,0;17,0)/
4 СЦ-10,0(16,0;17,0)
3. В условиях пониженных температур воздуха
перед подъемом необходимо убедиться, что сани
не примерзли к земле, для этого с помощью
тракторной техники необходимо немного
сдвинуть емкость с места.
4. После строповки приподнять емкость на 200300 мм., проверить надежность строповки, после
чего производить подъем. Подъем производить в
сторону от устья скважин.
не более 60°
не более 60°
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ кранами.
6. Допускается применение по данной схеме
цепных стропов.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват
груза, исключающий непроизвольное
высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
24

25.

Приложение № 6 «Схемы строповки оборудования»

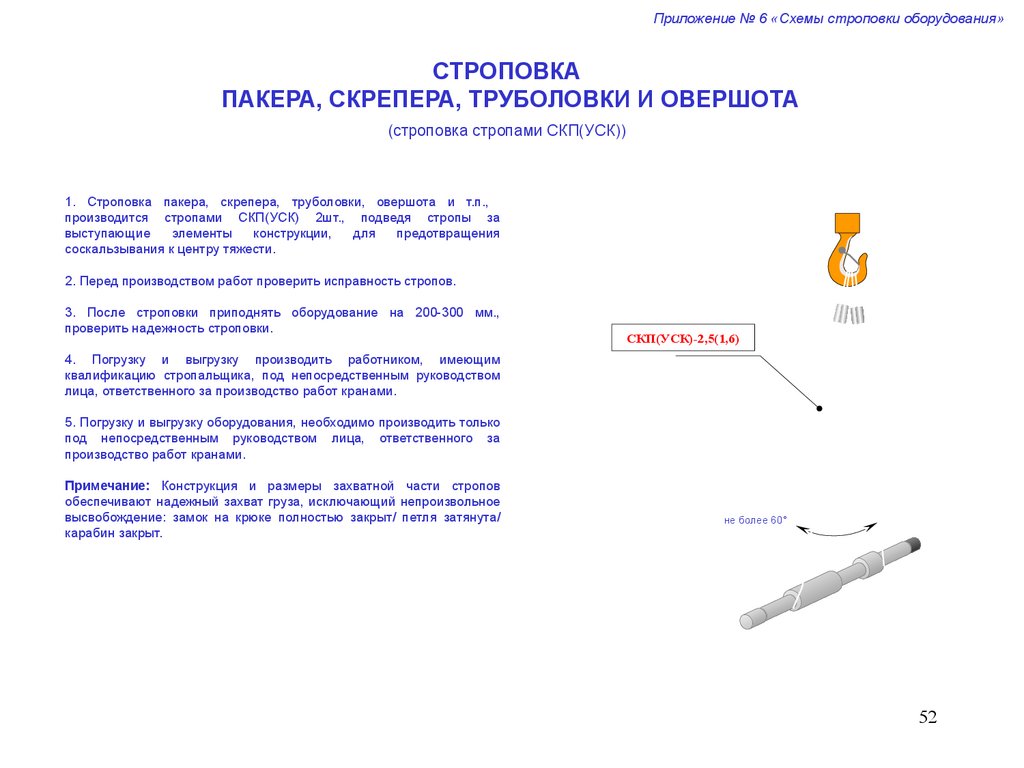

СТРОПОВКА
ПАКЕРА, СКРЕПЕРА, ТРУБОЛОВКИ И ОВЕРШОТА
(строповка стропами СКП(УСК))
1. Строповка пакера, скрепера, труболовки, овершота и т.п.,
производится стропами СКП(УСК) 2шт., подведя стропы за
выступающие
элементы
конструкции,
для
предотвращения
соскальзывания к центру тяжести.
2. Перед производством работ проверить исправность стропов.
3. После строповки приподнять оборудование на 200-300 мм.,
проверить надежность строповки.
СКП(УСК)-2,5(1,6)
4. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным руководством
лица, ответственного за производство работ кранами.
5. Погрузку и выгрузку оборудования, необходимо производить только
под непосредственным руководством лица, ответственного за
производство работ кранами.
Примечание: Конструкция и размеры захватной части стропов
обеспечивают надежный захват груза, исключающий непроизвольное
высвобождение: замок на крюке полностью закрыт/ петля затянута/
карабин закрыт.
не более 60°
25

26.

Приложение № 6 «Схемы строповки оборудования»

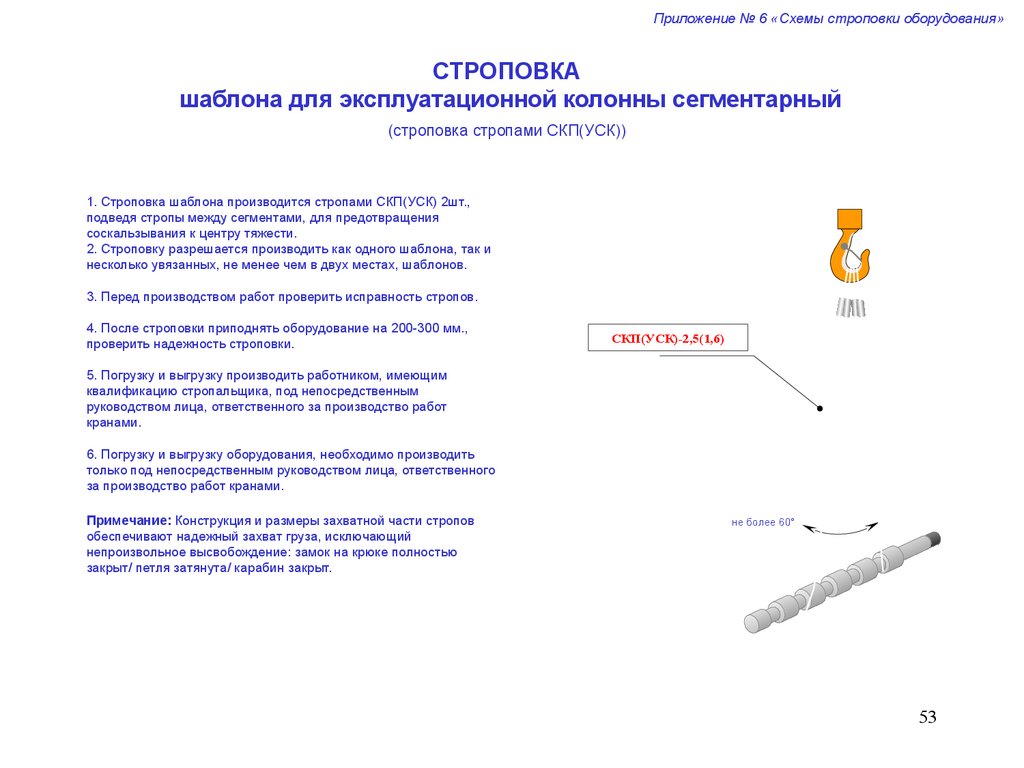

СТРОПОВКА
шаблона для эксплуатационной колонны сегментарный
(строповка стропами СКП(УСК))
1. Строповка шаблона производится стропами СКП(УСК) 2шт.,
подведя стропы между сегментами, для предотвращения
соскальзывания к центру тяжести.
2. Строповку разрешается производить как одного шаблона, так и
несколько увязанных, не менее чем в двух местах, шаблонов.
3. Перед производством работ проверить исправность стропов.
4. После строповки приподнять оборудование на 200-300 мм.,
проверить надежность строповки.
СКП(УСК)-2,5(1,6)
5. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным
руководством лица, ответственного за производство работ
кранами.
6. Погрузку и выгрузку оборудования, необходимо производить
только под непосредственным руководством лица, ответственного
за производство работ кранами.
Примечание: Конструкция и размеры захватной части стропов
обеспечивают надежный захват груза, исключающий
непроизвольное высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
не более 60°
26

27.

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА ВЕРТЛЮГА ЭКСПЛУАТАЦИОННОГО
(строповка одноветвевым канатным стропом)
1. Строповка вертлюга эксплуатационного
производится одноветвевым канатным
стропом с захватом за серьгу.
2. Перед производством работ проверить
исправность стропа.
1 СК-2,5(3,2)/
1 СЦ-2,5(3,2)
3. После строповки приподнять вертлюг на
200-300 мм., проверить надежность
строповки.
4. Погрузку и выгрузку производить
работником, имеющим квалификацию
стропальщика, под непосредственным
руководством лица, ответственного за
производство работ кранами.
5. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ
кранами.
6. Допускается применение по данной схеме
цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
27

28.

Приложение № 6 «Схемы строповки оборудования»

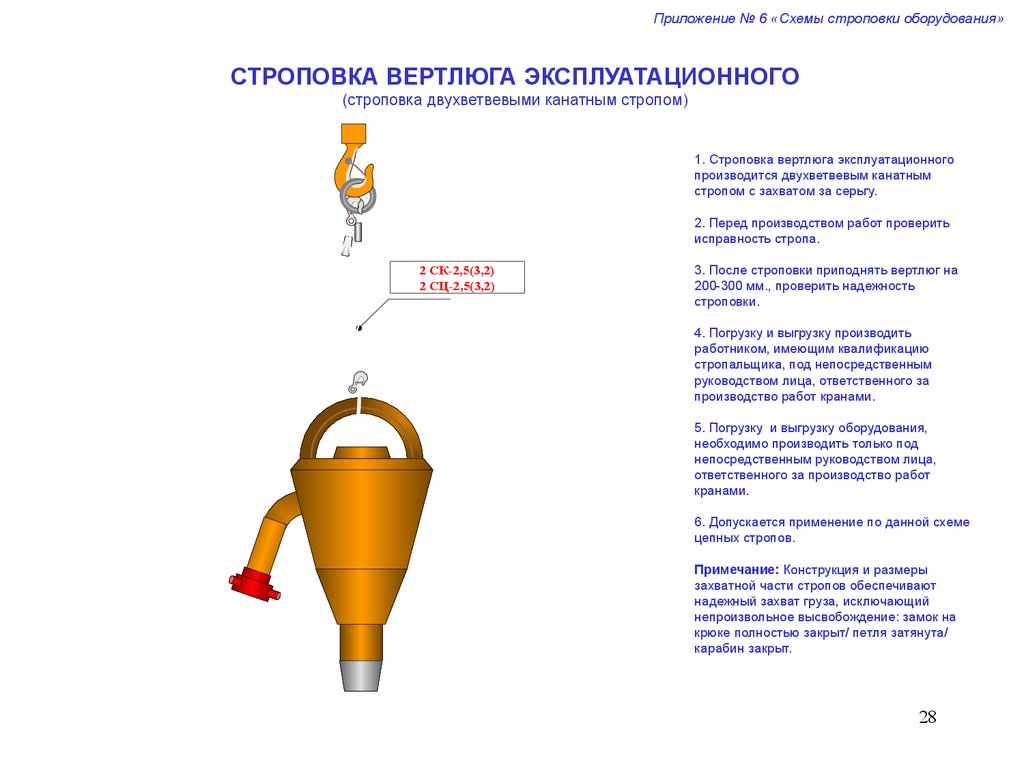

СТРОПОВКА ВЕРТЛЮГА ЭКСПЛУАТАЦИОННОГО
(строповка двухветвевыми канатным стропом)
1. Строповка вертлюга эксплуатационного
производится двухветвевым канатным
стропом с захватом за серьгу.
2. Перед производством работ проверить
исправность стропа.
2 СК-2,5(3,2)
2 СЦ-2,5(3,2)
3. После строповки приподнять вертлюг на
200-300 мм., проверить надежность
строповки.
4. Погрузку и выгрузку производить
работником, имеющим квалификацию
стропальщика, под непосредственным
руководством лица, ответственного за
производство работ кранами.
5. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ
кранами.
6. Допускается применение по данной схеме
цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
28

29.

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА ВЕРТЛЮГА ЭКСПЛУАТАЦИОННОГО
(строповка четырехветвевыми канатным стропом)
1. Строповка вертлюга эксплуатационного
производится четырехветвевым канатным
стропом с захватом за серьгу.
2. Перед производством работ проверить
исправность стропа.
4 СК-2,5(3,2)/
4 СЦ-2,5(3,2)
3. После строповки приподнять вертлюг на
200-300 мм., проверить надежность
строповки.
4. Погрузку и выгрузку производить
работником, имеющим квалификацию
стропальщика, под непосредственным
руководством лица, ответственного за
производство работ кранами.
5. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ
кранами.
6. Допускается применение по данной схеме
цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
29

30.

Приложение № 6 «Схемы строповки оборудования»

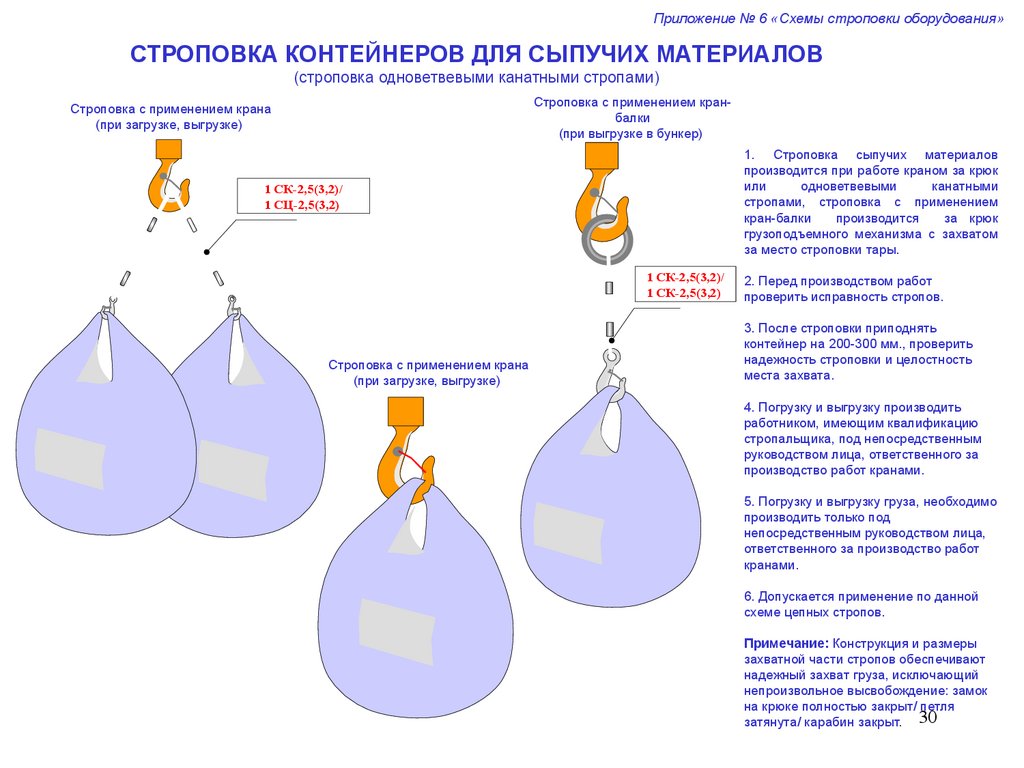

СТРОПОВКА КОНТЕЙНЕРОВ ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ
(строповка одноветвевыми канатными стропами)
Строповка с применением кранбалки
(при выгрузке в бункер)
Строповка с применением крана
(при загрузке, выгрузке)
1. Строповка сыпучих материалов
производится при работе краном за крюк
или
одноветвевыми
канатными
стропами, строповка с применением
кран-балки
производится
за крюк
грузоподъемного механизма с захватом
за место строповки тары.
1 СК-2,5(3,2)/
1 СЦ-2,5(3,2)
1 СК-2,5(3,2)/
1 СК-2,5(3,2)
Строповка с применением крана
(при загрузке, выгрузке)
2. Перед производством работ
проверить исправность стропов.
3. После строповки приподнять
контейнер на 200-300 мм., проверить
надежность строповки и целостность
места захвата.
4. Погрузку и выгрузку производить
работником, имеющим квалификацию
стропальщика, под непосредственным
руководством лица, ответственного за
производство работ кранами.
5. Погрузку и выгрузку груза, необходимо
производить только под
непосредственным руководством лица,
ответственного за производство работ
кранами.
6. Допускается применение по данной
схеме цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок
на крюке полностью закрыт/ петля
затянута/ карабин закрыт. 30

31.

Приложение № 6 «Схемы строповки оборудования»

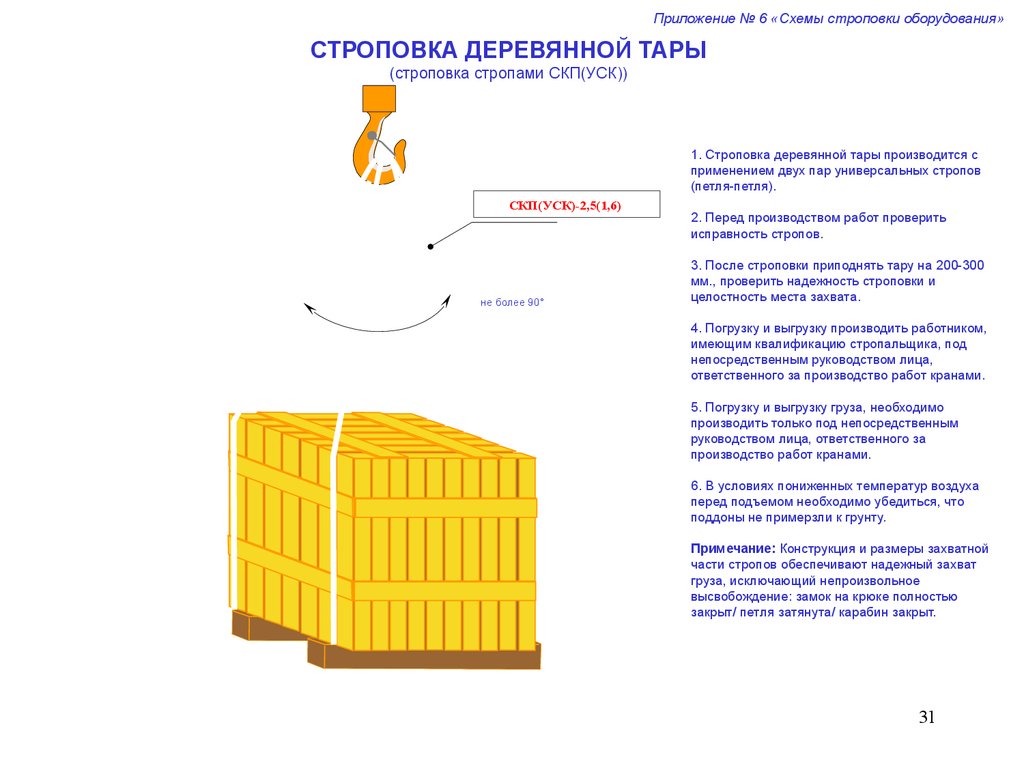

СТРОПОВКА ДЕРЕВЯННОЙ ТАРЫ
(строповка стропами СКП(УСК))
1. Строповка деревянной тары производится с
применением двух пар универсальных стропов
(петля-петля).
СКП(УСК)-2,5(1,6)
не более 90°
2. Перед производством работ проверить
исправность стропов.
3. После строповки приподнять тару на 200-300
мм., проверить надежность строповки и
целостность места захвата.
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица,
ответственного за производство работ кранами.
5. Погрузку и выгрузку груза, необходимо
производить только под непосредственным
руководством лица, ответственного за
производство работ кранами.
6. В условиях пониженных температур воздуха
перед подъемом необходимо убедиться, что
поддоны не примерзли к грунту.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват
груза, исключающий непроизвольное
высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
31

32.

Приложение № 6 «Схемы строповки оборудования»

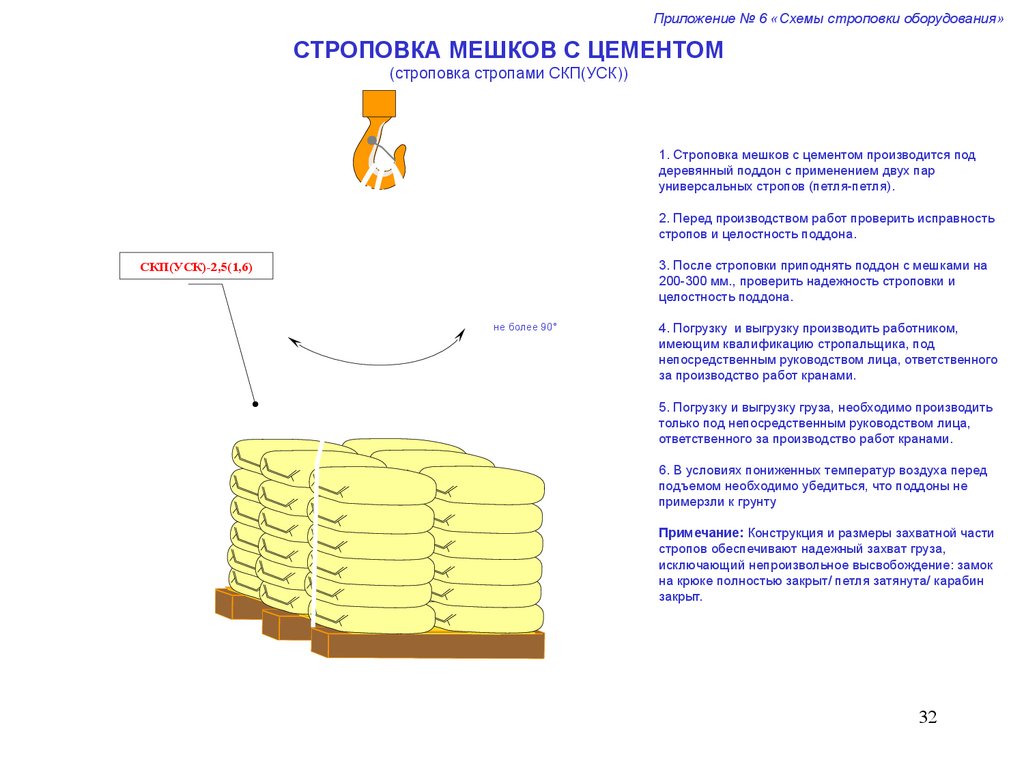

СТРОПОВКА МЕШКОВ С ЦЕМЕНТОМ
(строповка стропами СКП(УСК))
1. Строповка мешков с цементом производится под
деревянный поддон с применением двух пар
универсальных стропов (петля-петля).
2. Перед производством работ проверить исправность
стропов и целостность поддона.
3. После строповки приподнять поддон с мешками на
200-300 мм., проверить надежность строповки и
целостность поддона.
СКП(УСК)-2,5(1,6)
не более 90°
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица, ответственного
за производство работ кранами.
5. Погрузку и выгрузку груза, необходимо производить
только под непосредственным руководством лица,
ответственного за производство работ кранами.
6. В условиях пониженных температур воздуха перед
подъемом необходимо убедиться, что поддоны не
примерзли к грунту
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение: замок
на крюке полностью закрыт/ петля затянута/ карабин
закрыт.
32

33.

Приложение № 6 «Схемы строповки оборудования»

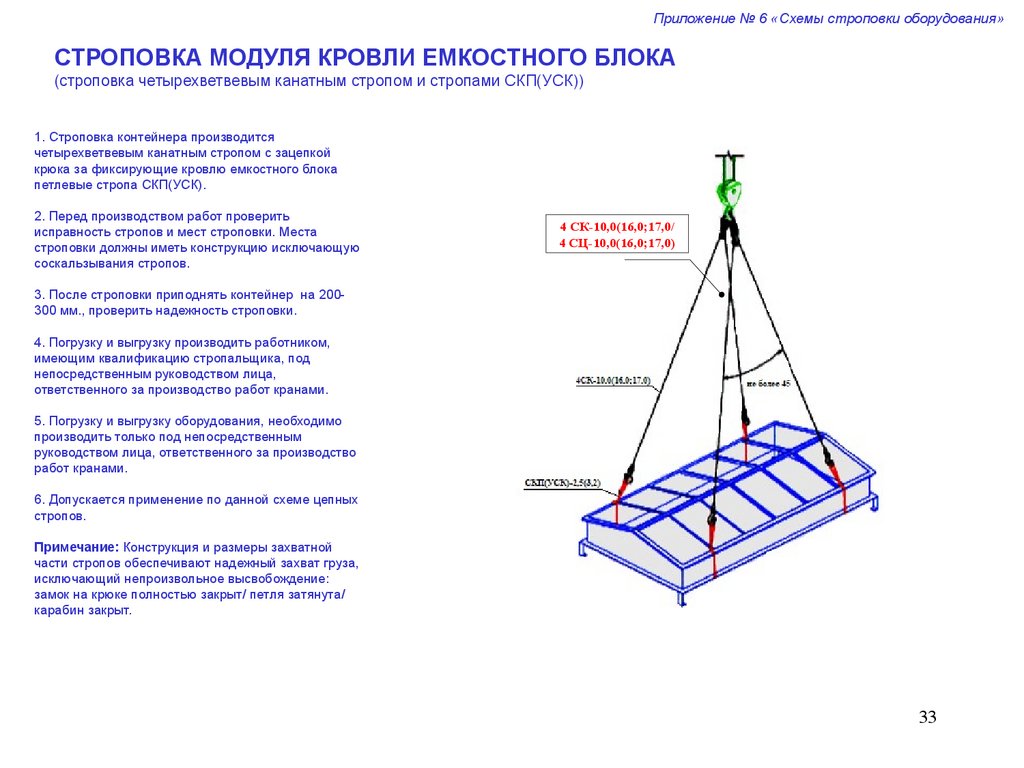

СТРОПОВКА МОДУЛЯ КРОВЛИ ЕМКОСТНОГО БЛОКА
(строповка четырехветвевым канатным стропом и стропами СКП(УСК))
1. Строповка контейнера производится
четырехветвевым канатным стропом с зацепкой
крюка за фиксирующие кровлю емкостного блока
петлевые стропа СКП(УСК).
2. Перед производством работ проверить
исправность стропов и мест строповки. Места
строповки должны иметь конструкцию исключающую
соскальзывания стропов.
4 СК-10,0(16,0;17,0/
4 СЦ-10,0(16,0;17,0)
3. После строповки приподнять контейнер на 200300 мм., проверить надежность строповки.
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица,
ответственного за производство работ кранами.
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за производство
работ кранами.
6. Допускается применение по данной схеме цепных
стропов.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение:
замок на крюке полностью закрыт/ петля затянута/
карабин закрыт.
33

34.

Приложение № 6 «Схемы строповки оборудования»

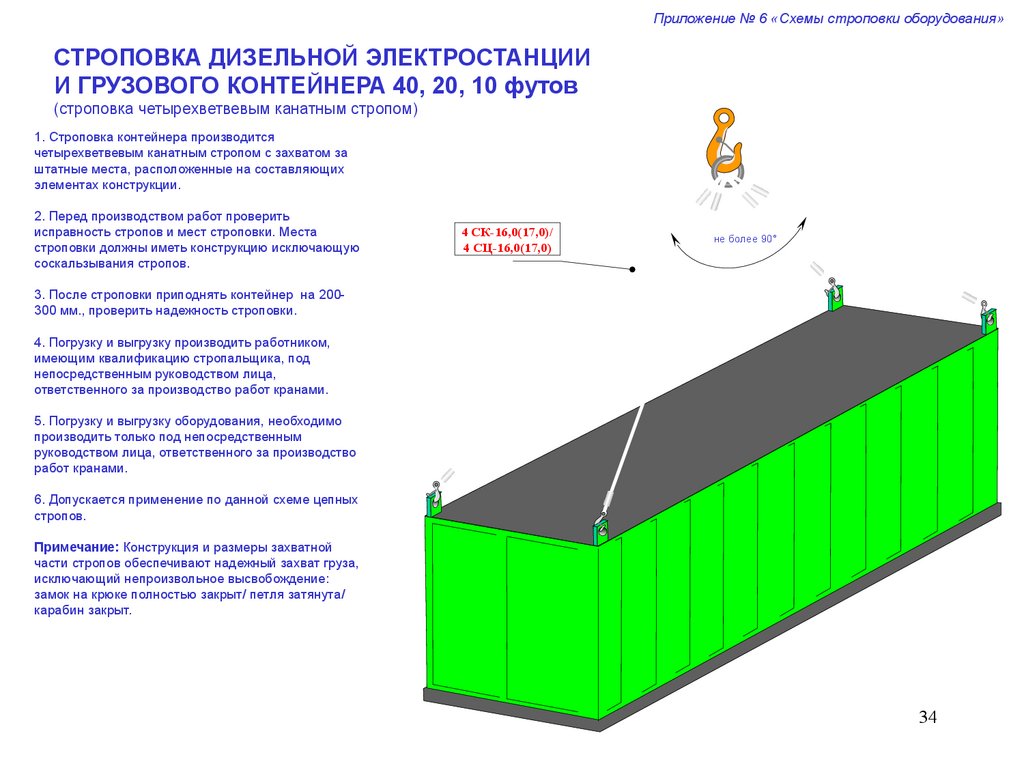

СТРОПОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ
И ГРУЗОВОГО КОНТЕЙНЕРА 40, 20, 10 футов
(строповка четырехветвевым канатным стропом)
1. Строповка контейнера производится
четырехветвевым канатным стропом с захватом за
штатные места, расположенные на составляющих
элементах конструкции.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места
строповки должны иметь конструкцию исключающую
соскальзывания стропов.
4 СК-16,0(17,0)/
4 СЦ-16,0(17,0)
не более 90°
3. После строповки приподнять контейнер на 200300 мм., проверить надежность строповки.
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица,
ответственного за производство работ кранами.
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за производство
работ кранами.
6. Допускается применение по данной схеме цепных
стропов.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение:
замок на крюке полностью закрыт/ петля затянута/
карабин закрыт.
34

35.

Приложение № 6 «Схемы строповки оборудования»
Приложение № 6 «Схемы строповки оборудования»

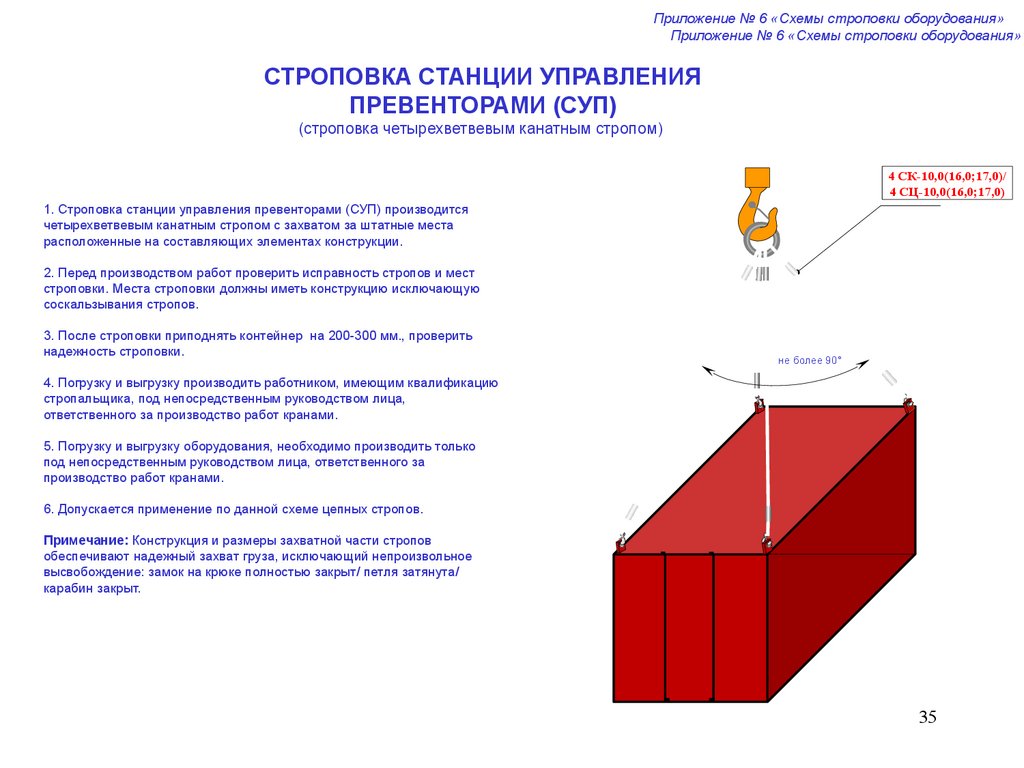

СТРОПОВКА СТАНЦИИ УПРАВЛЕНИЯ
ПРЕВЕНТОРАМИ (СУП)
(строповка четырехветвевым канатным стропом)
4 СК-10,0(16,0;17,0)/
4 СЦ-10,0(16,0;17,0)
1. Строповка станции управления превенторами (СУП) производится
четырехветвевым канатным стропом с захватом за штатные места
расположенные на составляющих элементах конструкции.
2. Перед производством работ проверить исправность стропов и мест
строповки. Места строповки должны иметь конструкцию исключающую
соскальзывания стропов.
3. После строповки приподнять контейнер на 200-300 мм., проверить
надежность строповки.
не более 90°
4. Погрузку и выгрузку производить работником, имеющим квалификацию
стропальщика, под непосредственным руководством лица,
ответственного за производство работ кранами.
5. Погрузку и выгрузку оборудования, необходимо производить только
под непосредственным руководством лица, ответственного за
производство работ кранами.
6. Допускается применение по данной схеме цепных стропов.
Примечание: Конструкция и размеры захватной части стропов
обеспечивают надежный захват груза, исключающий непроизвольное
высвобождение: замок на крюке полностью закрыт/ петля затянута/
карабин закрыт.
35

36.

Приложение № 6 «Схемы строповки оборудования»

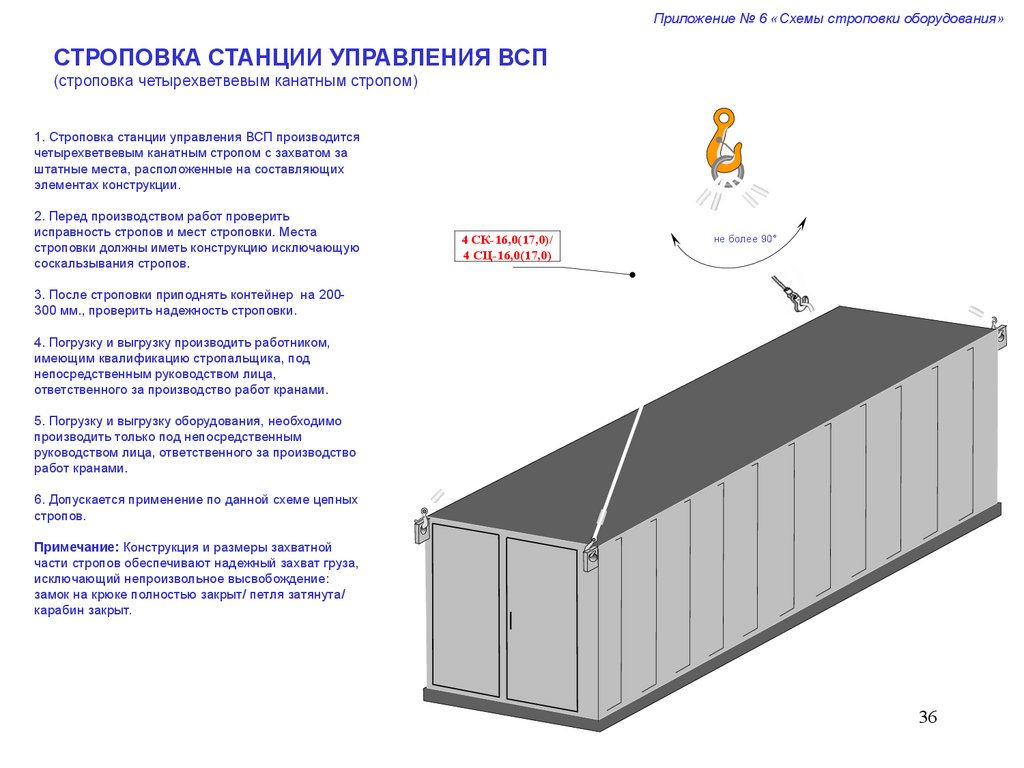

СТРОПОВКА СТАНЦИИ УПРАВЛЕНИЯ ВСП
(строповка четырехветвевым канатным стропом)
1. Строповка станции управления ВСП производится
четырехветвевым канатным стропом с захватом за
штатные места, расположенные на составляющих
элементах конструкции.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места
строповки должны иметь конструкцию исключающую
соскальзывания стропов.
4 СК-16,0(17,0)/
4 СЦ-16,0(17,0)
не более 90°
3. После строповки приподнять контейнер на 200300 мм., проверить надежность строповки.
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица,
ответственного за производство работ кранами.
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за производство
работ кранами.
6. Допускается применение по данной схеме цепных
стропов.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение:
замок на крюке полностью закрыт/ петля затянута/
карабин закрыт.
36

37.

Приложение № 6 «Схемы строповки оборудования»

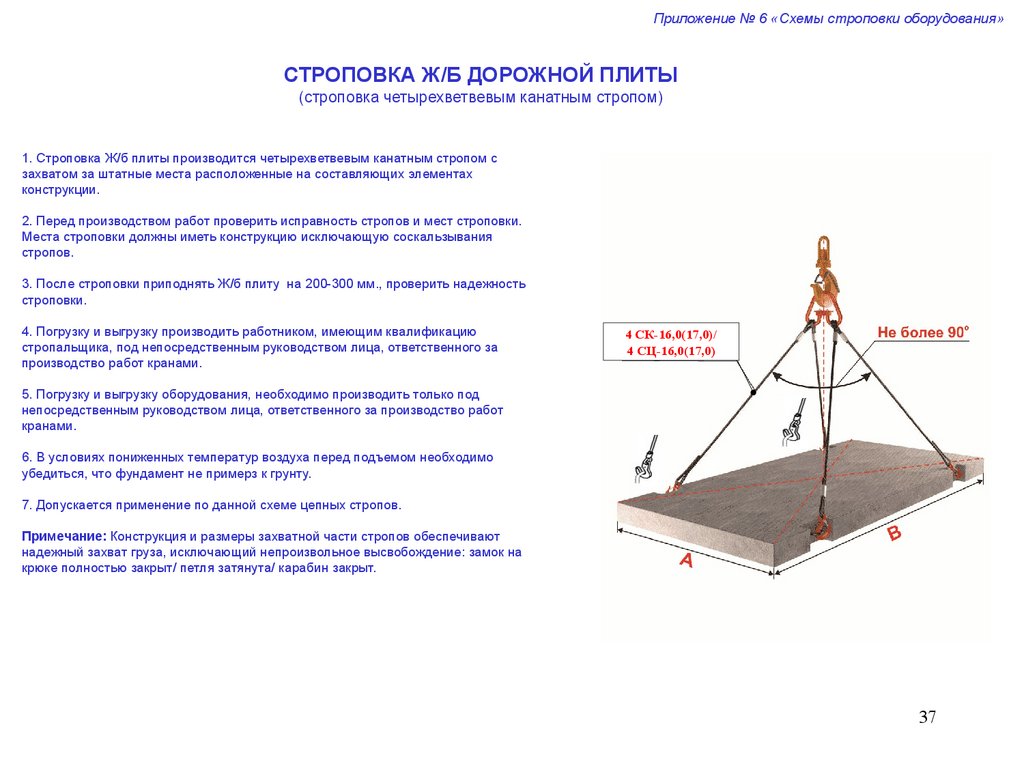

СТРОПОВКА Ж/Б ДОРОЖНОЙ ПЛИТЫ
(строповка четырехветвевым канатным стропом)
1. Строповка Ж/б плиты производится четырехветвевым канатным стропом с
захватом за штатные места расположенные на составляющих элементах
конструкции.
2. Перед производством работ проверить исправность стропов и мест строповки.
Места строповки должны иметь конструкцию исключающую соскальзывания
стропов.
3. После строповки приподнять Ж/б плиту на 200-300 мм., проверить надежность
строповки.
4. Погрузку и выгрузку производить работником, имеющим квалификацию
стропальщика, под непосредственным руководством лица, ответственного за
производство работ кранами.
4 СК-16,0(17,0)/
4 СЦ-16,0(17,0)
5. Погрузку и выгрузку оборудования, необходимо производить только под
непосредственным руководством лица, ответственного за производство работ
кранами.
6. В условиях пониженных температур воздуха перед подъемом необходимо
убедиться, что фундамент не примерз к грунту.
7. Допускается применение по данной схеме цепных стропов.
Примечание: Конструкция и размеры захватной части стропов обеспечивают
надежный захват груза, исключающий непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/ карабин закрыт.
37

38.

Приложение № 6 «Схемы строповки оборудования»

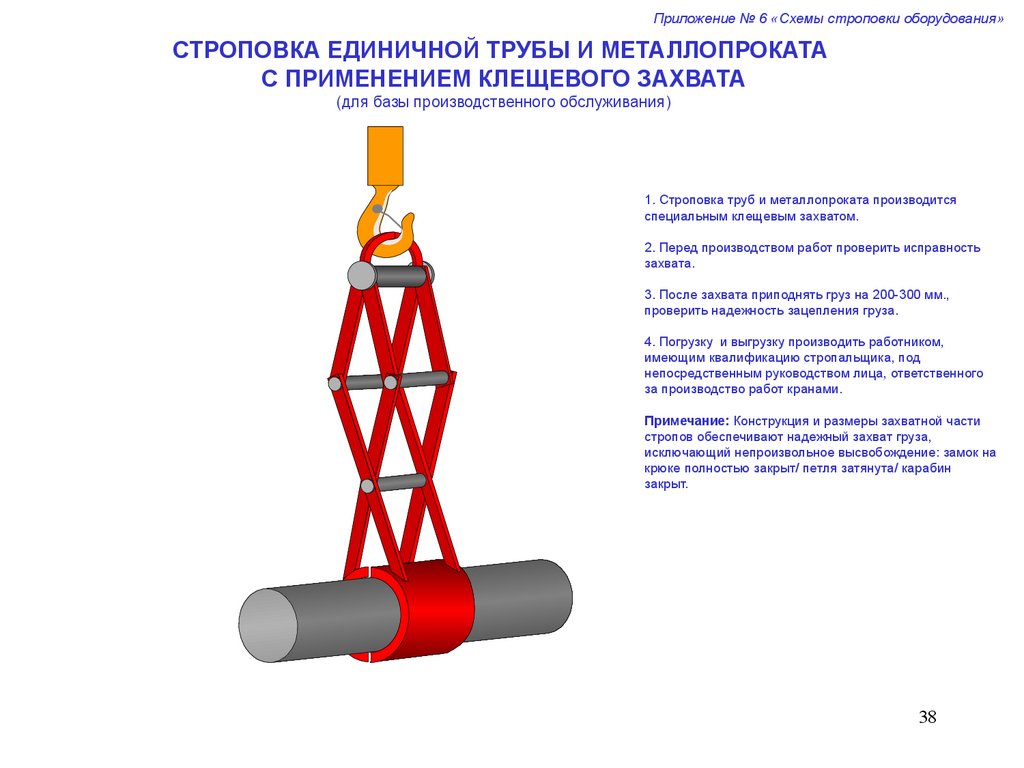

СТРОПОВКА ЕДИНИЧНОЙ ТРУБЫ И МЕТАЛЛОПРОКАТА
С ПРИМЕНЕНИЕМ КЛЕЩЕВОГО ЗАХВАТА
(для базы производственного обслуживания)
1. Строповка труб и металлопроката производится
специальным клещевым захватом.
2. Перед производством работ проверить исправность
захвата.
3. После захвата приподнять груз на 200-300 мм.,
проверить надежность зацепления груза.
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица, ответственного
за производство работ кранами.
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/ карабин
закрыт.
38

39.

Приложение № 6 «Схемы строповки оборудования»

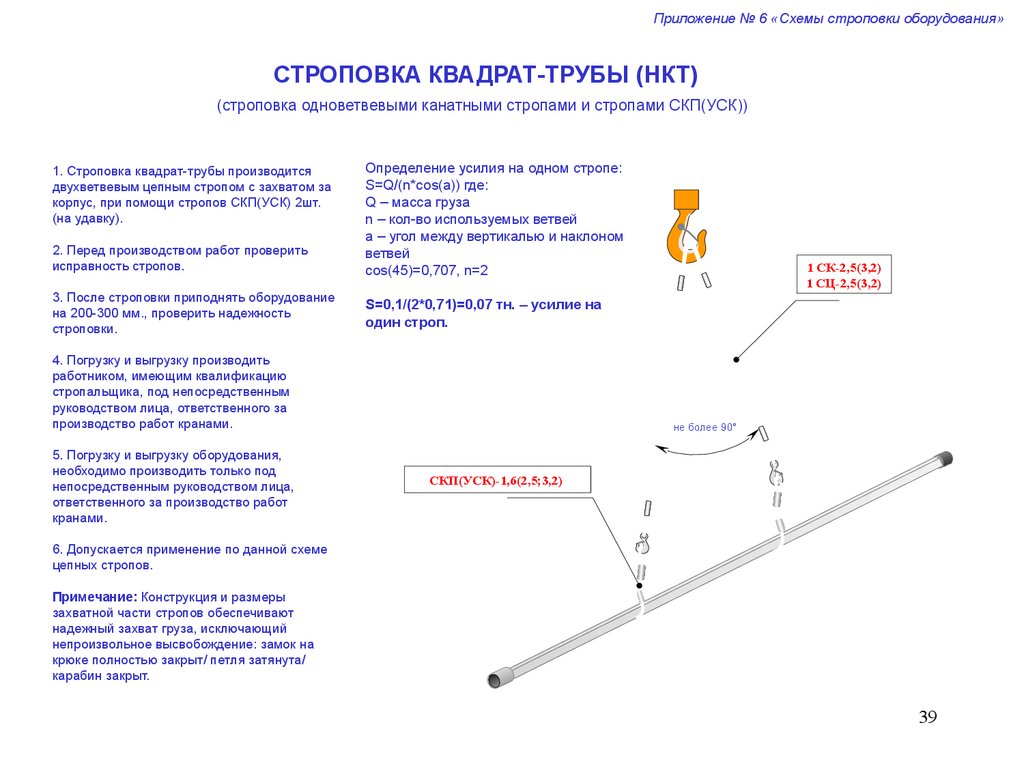

СТРОПОВКА КВАДРАТ-ТРУБЫ (НКТ)
(строповка одноветвевыми канатными стропами и стропами СКП(УСК))
2. Перед производством работ проверить
исправность стропов.
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном
ветвей
cos(45)=0,707, n=2
3. После строповки приподнять оборудование
на 200-300 мм., проверить надежность
строповки.
S=0,1/(2*0,71)=0,07 тн. – усилие на
один строп.
1. Строповка квадрат-трубы производится
двухветвевым цепным стропом с захватом за
корпус, при помощи стропов СКП(УСК) 2шт.
(на удавку).
4. Погрузку и выгрузку производить
работником, имеющим квалификацию
стропальщика, под непосредственным
руководством лица, ответственного за
производство работ кранами.
5. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ
кранами.
1 СК-2,5(3,2)
1 СЦ-2,5(3,2)
не более 90°
СКП(УСК)-1,6(2,5;3,2)
6. Допускается применение по данной схеме
цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
39

40.

Приложение № 6 «Схемы строповки оборудования»

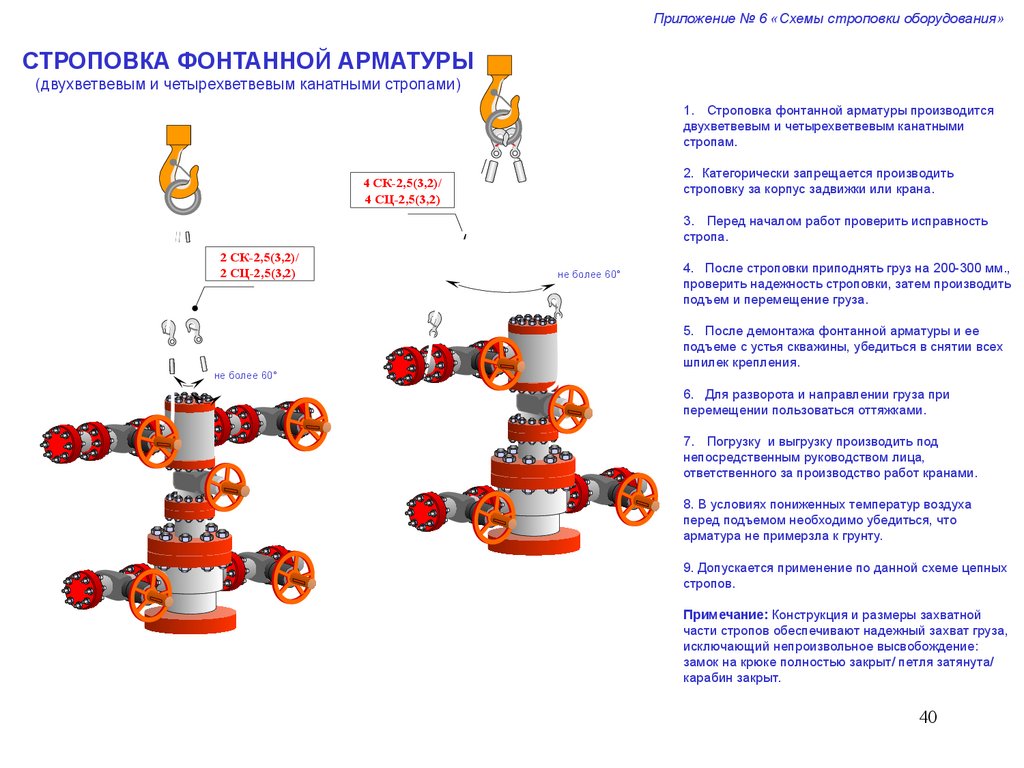

СТРОПОВКА ФОНТАННОЙ АРМАТУРЫ
(двухветвевым и четырехветвевым канатными стропами)
1. Строповка фонтанной арматуры производится
двухветвевым и четырехветвевым канатными
стропам.
2. Категорически запрещается производить
строповку за корпус задвижки или крана.
4 СК-2,5(3,2)/
4 СЦ-2,5(3,2)
3. Перед началом работ проверить исправность
стропа.
2 СК-2,5(3,2)/
2 СЦ-2,5(3,2)
не более 60°
не более 60°
4. После строповки приподнять груз на 200-300 мм.,
проверить надежность строповки, затем производить
подъем и перемещение груза.
5. После демонтажа фонтанной арматуры и ее
подъеме с устья скважины, убедиться в снятии всех
шпилек крепления.
6. Для разворота и направлении груза при
перемещении пользоваться оттяжками.
7. Погрузку и выгрузку производить под
непосредственным руководством лица,
ответственного за производство работ кранами.
8. В условиях пониженных температур воздуха
перед подъемом необходимо убедиться, что
арматура не примерзла к грунту.
9. Допускается применение по данной схеме цепных
стропов.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение:
замок на крюке полностью закрыт/ петля затянута/
карабин закрыт.
40

41.

Приложение № 6 «Схемы строповки оборудования»

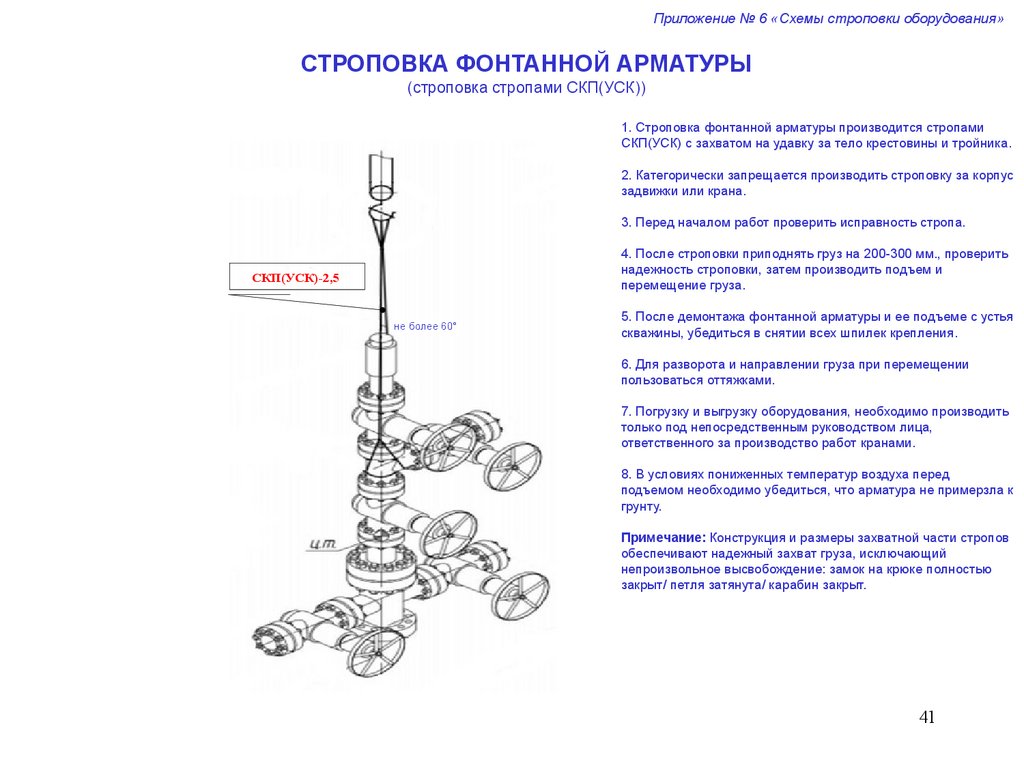

СТРОПОВКА ФОНТАННОЙ АРМАТУРЫ
(строповка стропами СКП(УСК))
1. Строповка фонтанной арматуры производится стропами
СКП(УСК) с захватом на удавку за тело крестовины и тройника.
2. Категорически запрещается производить строповку за корпус
задвижки или крана.
3. Перед началом работ проверить исправность стропа.
4. После строповки приподнять груз на 200-300 мм., проверить
надежность строповки, затем производить подъем и
перемещение груза.
СКП(УСК)-2,5
не более 60°
5. После демонтажа фонтанной арматуры и ее подъеме с устья
скважины, убедиться в снятии всех шпилек крепления.
6. Для разворота и направлении груза при перемещении
пользоваться оттяжками.
7. Погрузку и выгрузку оборудования, необходимо производить
только под непосредственным руководством лица,
ответственного за производство работ кранами.
8. В условиях пониженных температур воздуха перед
подъемом необходимо убедиться, что арматура не примерзла к
грунту.
Примечание: Конструкция и размеры захватной части стропов
обеспечивают надежный захват груза, исключающий
непроизвольное высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
41

42.

Приложение № 6 «Схемы строповки оборудования»

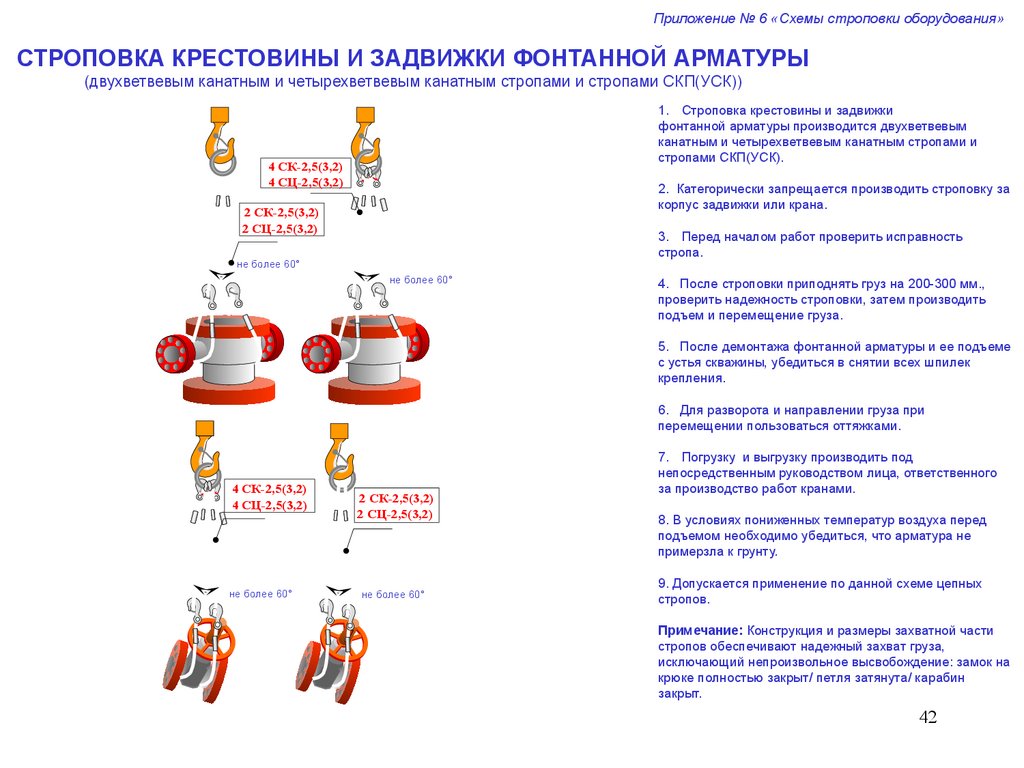

СТРОПОВКА КРЕСТОВИНЫ И ЗАДВИЖКИ ФОНТАННОЙ АРМАТУРЫ
(двухветвевым канатным и четырехветвевым канатным стропами и стропами СКП(УСК))
1. Строповка крестовины и задвижки
фонтанной арматуры производится двухветвевым
канатным и четырехветвевым канатным стропами и
стропами СКП(УСК).
4 СК-2,5(3,2)
4 СЦ-2,5(3,2)
2. Категорически запрещается производить строповку за
корпус задвижки или крана.
2 СК-2,5(3,2)
2 СЦ-2,5(3,2)
3. Перед началом работ проверить исправность
стропа.
не более 60°
не более 60°
4. После строповки приподнять груз на 200-300 мм.,
проверить надежность строповки, затем производить
подъем и перемещение груза.
5. После демонтажа фонтанной арматуры и ее подъеме
с устья скважины, убедиться в снятии всех шпилек
крепления.
6. Для разворота и направлении груза при
перемещении пользоваться оттяжками.
4 СК-2,5(3,2)
4 СЦ-2,5(3,2)
не более 60°
2 СК-2,5(3,2)
2 СЦ-2,5(3,2)
не более 60°
7. Погрузку и выгрузку производить под
непосредственным руководством лица, ответственного
за производство работ кранами.
8. В условиях пониженных температур воздуха перед
подъемом необходимо убедиться, что арматура не
примерзла к грунту.
9. Допускается применение по данной схеме цепных
стропов.
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/ карабин
закрыт.
42

43.

Приложение № 6 «Схемы строповки оборудования»

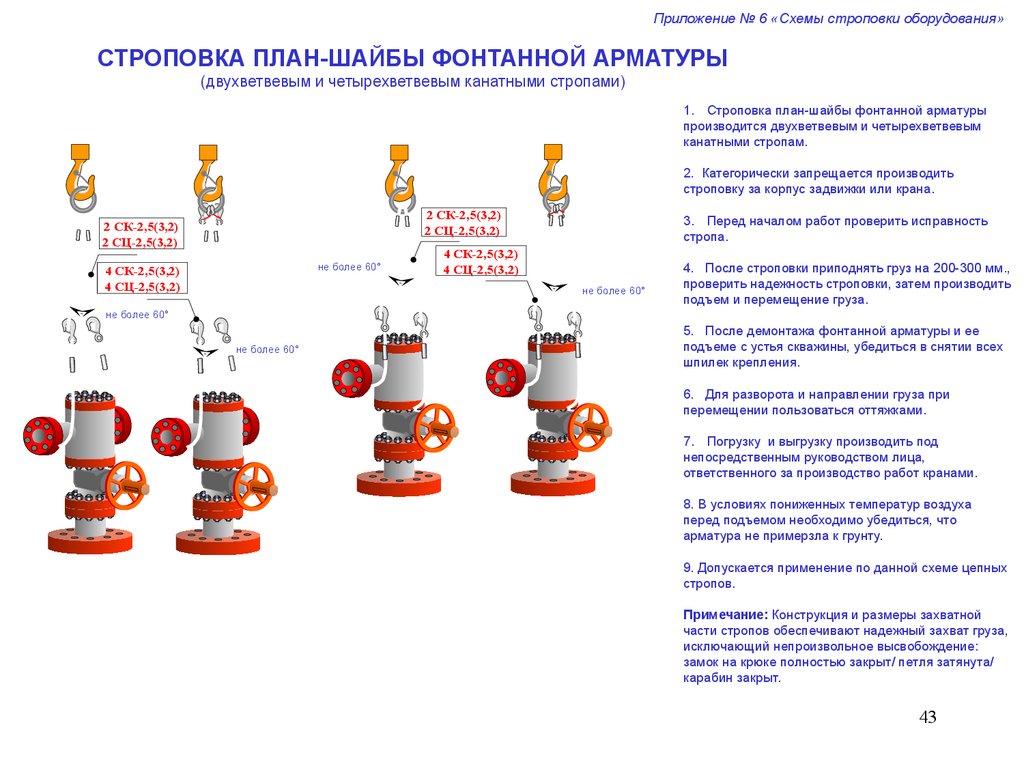

СТРОПОВКА ПЛАН-ШАЙБЫ ФОНТАННОЙ АРМАТУРЫ
(двухветвевым и четырехветвевым канатными стропами)
1. Строповка план-шайбы фонтанной арматуры
производится двухветвевым и четырехветвевым
канатными стропам.
2. Категорически запрещается производить
строповку за корпус задвижки или крана.
2 СК-2,5(3,2)
2 СЦ-2,5(3,2)
2 СК-2,5(3,2)
2 СЦ-2,5(3,2)
не более 60°
4 СК-2,5(3,2)
4 СЦ-2,5(3,2)
3. Перед началом работ проверить исправность
стропа.
4 СК-2,5(3,2)
4 СЦ-2,5(3,2)
не более 60°
4. После строповки приподнять груз на 200-300 мм.,
проверить надежность строповки, затем производить
подъем и перемещение груза.
не более 60°
не более 60°
5. После демонтажа фонтанной арматуры и ее
подъеме с устья скважины, убедиться в снятии всех
шпилек крепления.
6. Для разворота и направлении груза при
перемещении пользоваться оттяжками.
7. Погрузку и выгрузку производить под
непосредственным руководством лица,
ответственного за производство работ кранами.
8. В условиях пониженных температур воздуха
перед подъемом необходимо убедиться, что
арматура не примерзла к грунту.
9. Допускается применение по данной схеме цепных
стропов.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение:
замок на крюке полностью закрыт/ петля затянута/
карабин закрыт.
43

44.

Приложение № 6 «Схемы строповки оборудования»

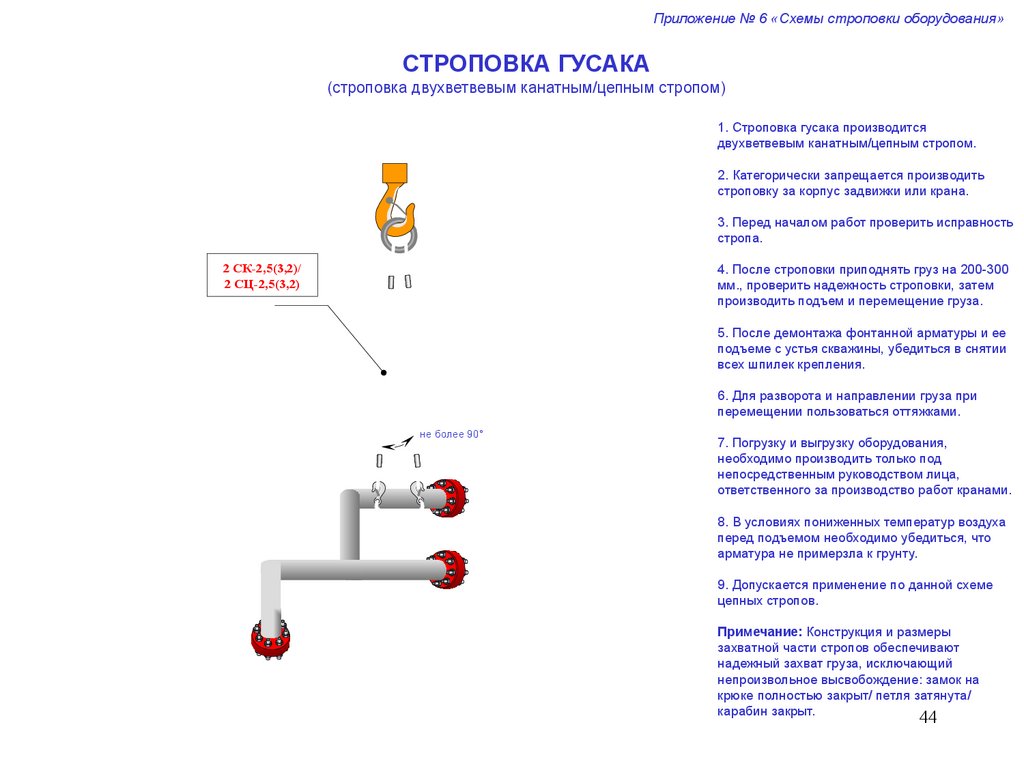

СТРОПОВКА ГУСАКА
(строповка двухветвевым канатным/цепным стропом)
1. Строповка гусака производится
двухветвевым канатным/цепным стропом.
2. Категорически запрещается производить
строповку за корпус задвижки или крана.
3. Перед началом работ проверить исправность
стропа.
2 СК-2,5(3,2)/
2 СЦ-2,5(3,2)
4. После строповки приподнять груз на 200-300
мм., проверить надежность строповки, затем
производить подъем и перемещение груза.
5. После демонтажа фонтанной арматуры и ее
подъеме с устья скважины, убедиться в снятии
всех шпилек крепления.
6. Для разворота и направлении груза при
перемещении пользоваться оттяжками.
не более 90°
7. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ кранами.
8. В условиях пониженных температур воздуха
перед подъемом необходимо убедиться, что
арматура не примерзла к грунту.
9. Допускается применение по данной схеме
цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
44

45.

Приложение № 6 «Схемы строповки оборудования»

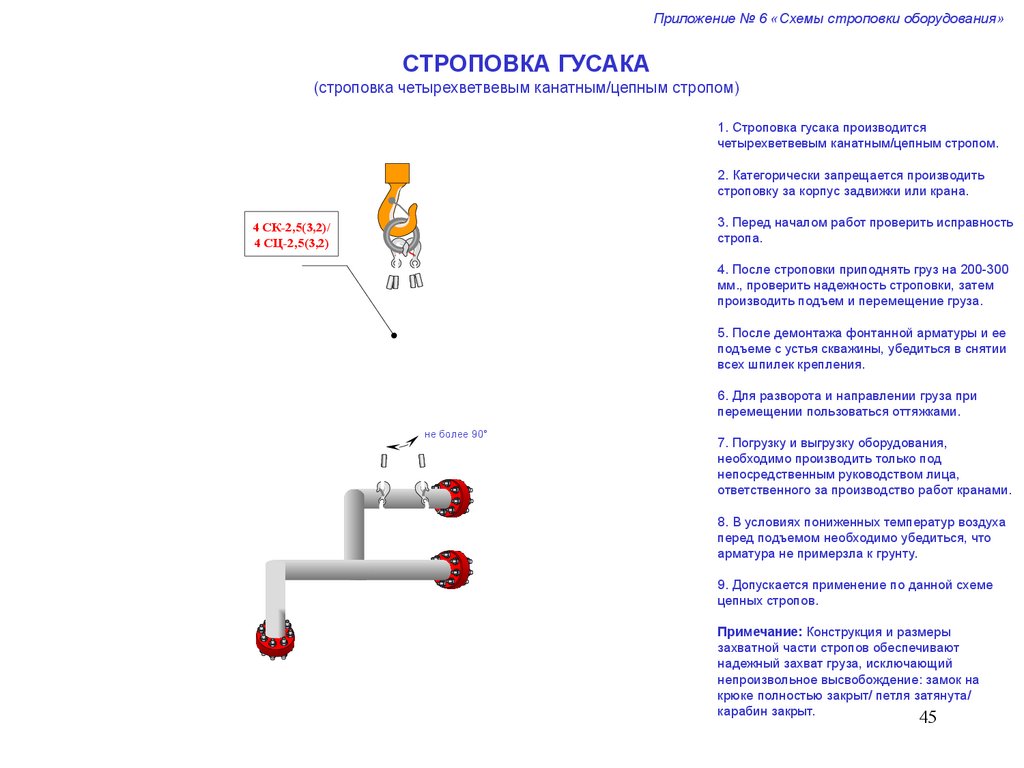

СТРОПОВКА ГУСАКА
(строповка четырехветвевым канатным/цепным стропом)
1. Строповка гусака производится
четырехветвевым канатным/цепным стропом.
2. Категорически запрещается производить
строповку за корпус задвижки или крана.
3. Перед началом работ проверить исправность
стропа.
4 СК-2,5(3,2)/
4 СЦ-2,5(3,2)
4. После строповки приподнять груз на 200-300
мм., проверить надежность строповки, затем
производить подъем и перемещение груза.
5. После демонтажа фонтанной арматуры и ее
подъеме с устья скважины, убедиться в снятии
всех шпилек крепления.
6. Для разворота и направлении груза при
перемещении пользоваться оттяжками.
не более 90°
7. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ кранами.
8. В условиях пониженных температур воздуха
перед подъемом необходимо убедиться, что
арматура не примерзла к грунту.
9. Допускается применение по данной схеме
цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
45

46.

Приложение № 6 «Схемы строповки оборудования»

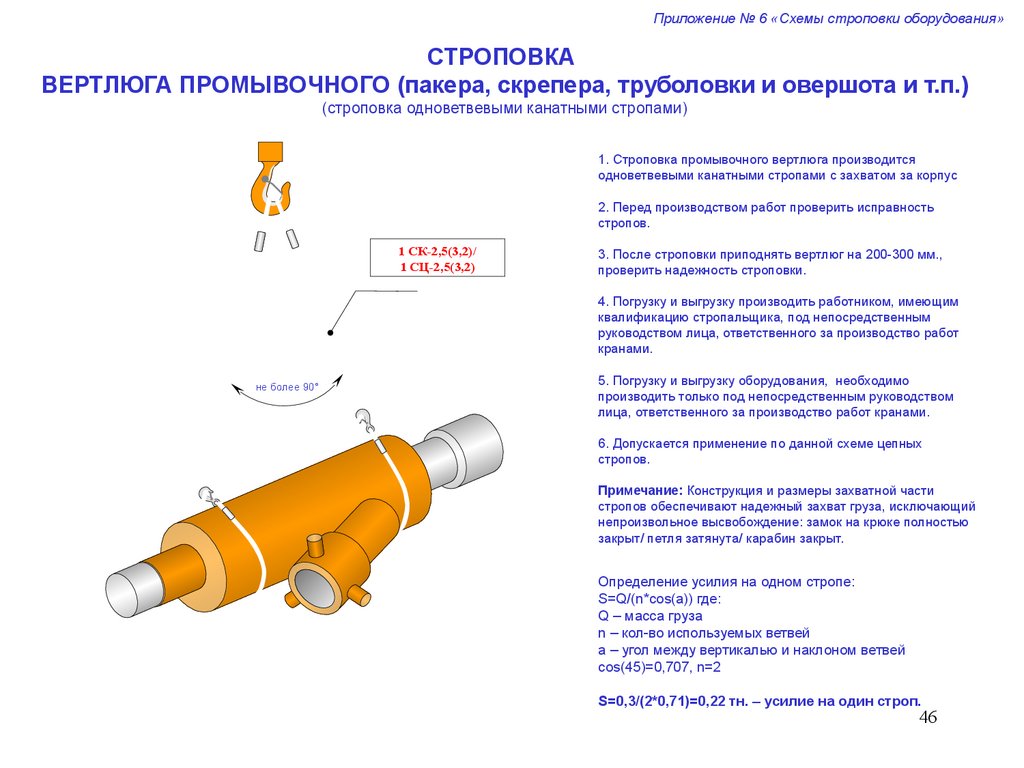

СТРОПОВКА
ВЕРТЛЮГА ПРОМЫВОЧНОГО (пакера, скрепера, труболовки и овершота и т.п.)
(строповка одноветвевыми канатными стропами)
1. Строповка промывочного вертлюга производится
одноветвевыми канатными стропами с захватом за корпус
2. Перед производством работ проверить исправность
стропов.
1 СК-2,5(3,2)/
1 СЦ-2,5(3,2)
3. После строповки приподнять вертлюг на 200-300 мм.,
проверить надежность строповки.
4. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным
руководством лица, ответственного за производство работ
кранами.
не более 90°
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным руководством
лица, ответственного за производство работ кранами.
6. Допускается применение по данной схеме цепных
стропов.
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза, исключающий
непроизвольное высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном ветвей
cos(45)=0,707, n=2
S=0,3/(2*0,71)=0,22 тн. – усилие на один строп.
46

47.

Приложение № 6 «Схемы строповки оборудования»

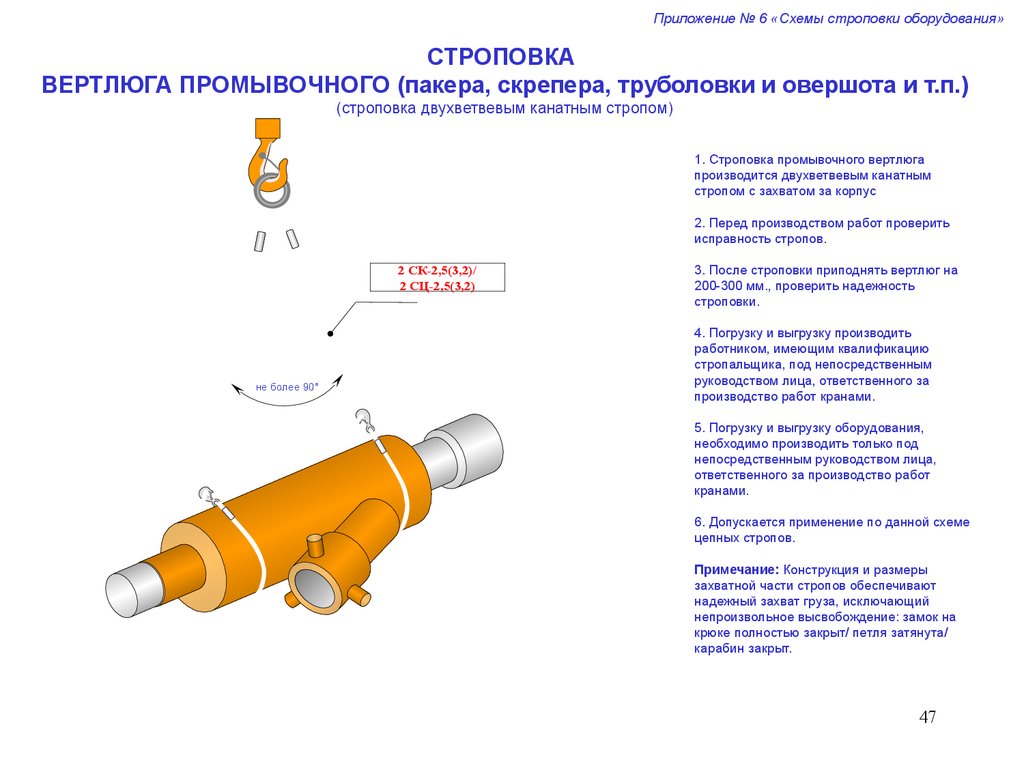

СТРОПОВКА
ВЕРТЛЮГА ПРОМЫВОЧНОГО (пакера, скрепера, труболовки и овершота и т.п.)
(строповка двухветвевым канатным стропом)
1. Строповка промывочного вертлюга
производится двухветвевым канатным
стропом с захватом за корпус
2. Перед производством работ проверить
исправность стропов.
2 СК-2,5(3,2)/
2 СЦ-2,5(3,2)
не более 90°
3. После строповки приподнять вертлюг на
200-300 мм., проверить надежность
строповки.
4. Погрузку и выгрузку производить
работником, имеющим квалификацию
стропальщика, под непосредственным
руководством лица, ответственного за
производство работ кранами.
5. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ
кранами.
6. Допускается применение по данной схеме
цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
47

48.

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА
ВЕРТЛЮГА ПРОМЫВОЧНОГО (пакера, скрепера, труболовки и овершота и т.п.)
(строповка четырехветвевым канатным стропом)
1. Строповка промывочного вертлюга
производится четырехветвевым канатным
стропом с захватом за корпус
4 СК-2,5(3,2)
4 СЦ-2,5(3,2)
не более 90°
2. Перед производством работ проверить
исправность стропов.
3. После строповки приподнять вертлюг на
200-300 мм., проверить надежность
строповки.
4. Погрузку и выгрузку производить
работником, имеющим квалификацию
стропальщика, под непосредственным
руководством лица, ответственного за
производство работ кранами.
5. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ
кранами.
6. Допускается применение по данной схеме
цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
48

49.

Приложение № 6 «Схемы строповки оборудования»

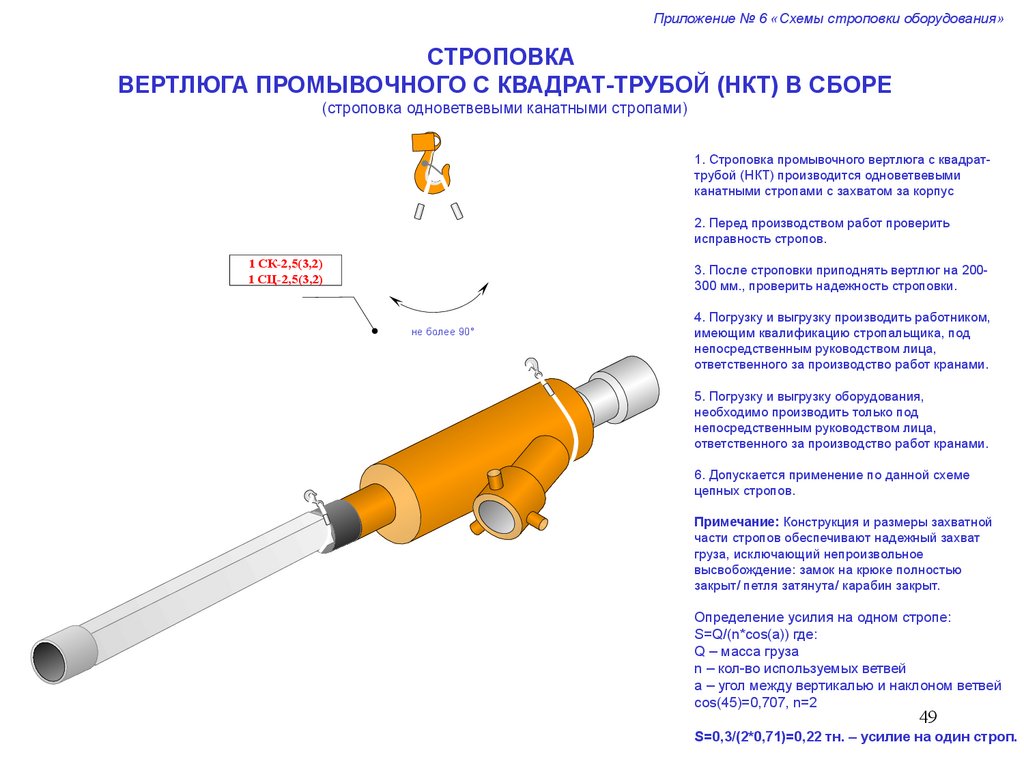

СТРОПОВКА
ВЕРТЛЮГА ПРОМЫВОЧНОГО С КВАДРАТ-ТРУБОЙ (НКТ) В СБОРЕ
(строповка одноветвевыми канатными стропами)
1. Строповка промывочного вертлюга с квадраттрубой (НКТ) производится одноветвевыми
канатными стропами с захватом за корпус
2. Перед производством работ проверить
исправность стропов.
1 СК-2,5(3,2)
1 СЦ-2,5(3,2)
3. После строповки приподнять вертлюг на 200300 мм., проверить надежность строповки.
не более 90°
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица,
ответственного за производство работ кранами.
5. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ кранами.
6. Допускается применение по данной схеме
цепных стропов.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват
груза, исключающий непроизвольное
высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном ветвей
cos(45)=0,707, n=2
49
S=0,3/(2*0,71)=0,22 тн. – усилие на один строп.

50.

Приложение № 6 «Схемы строповки оборудования»

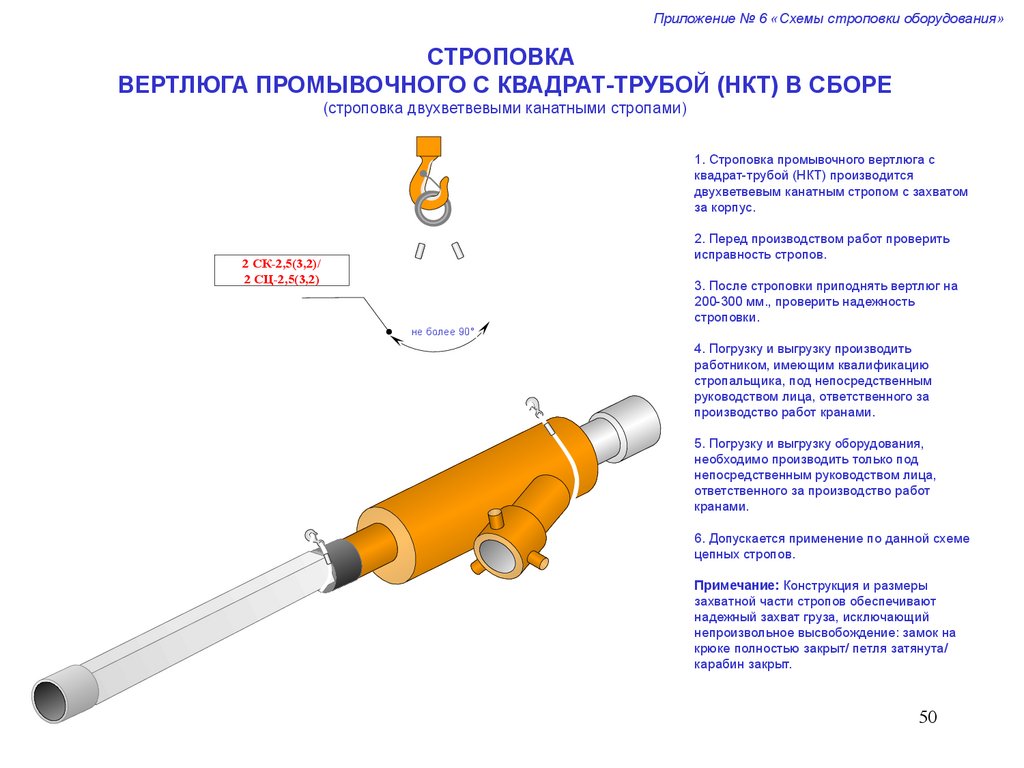

СТРОПОВКА
ВЕРТЛЮГА ПРОМЫВОЧНОГО С КВАДРАТ-ТРУБОЙ (НКТ) В СБОРЕ
(строповка двухветвевыми канатными стропами)
1. Строповка промывочного вертлюга с
квадрат-трубой (НКТ) производится
двухветвевым канатным стропом с захватом
за корпус.
2. Перед производством работ проверить
исправность стропов.
2 СК-2,5(3,2)/
2 СЦ-2,5(3,2)
3. После строповки приподнять вертлюг на
200-300 мм., проверить надежность
строповки.
не более 90°
4. Погрузку и выгрузку производить
работником, имеющим квалификацию
стропальщика, под непосредственным
руководством лица, ответственного за
производство работ кранами.
5. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ
кранами.
6. Допускается применение по данной схеме
цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
50

51.

Приложение № 6 «Схемы строповки оборудования»

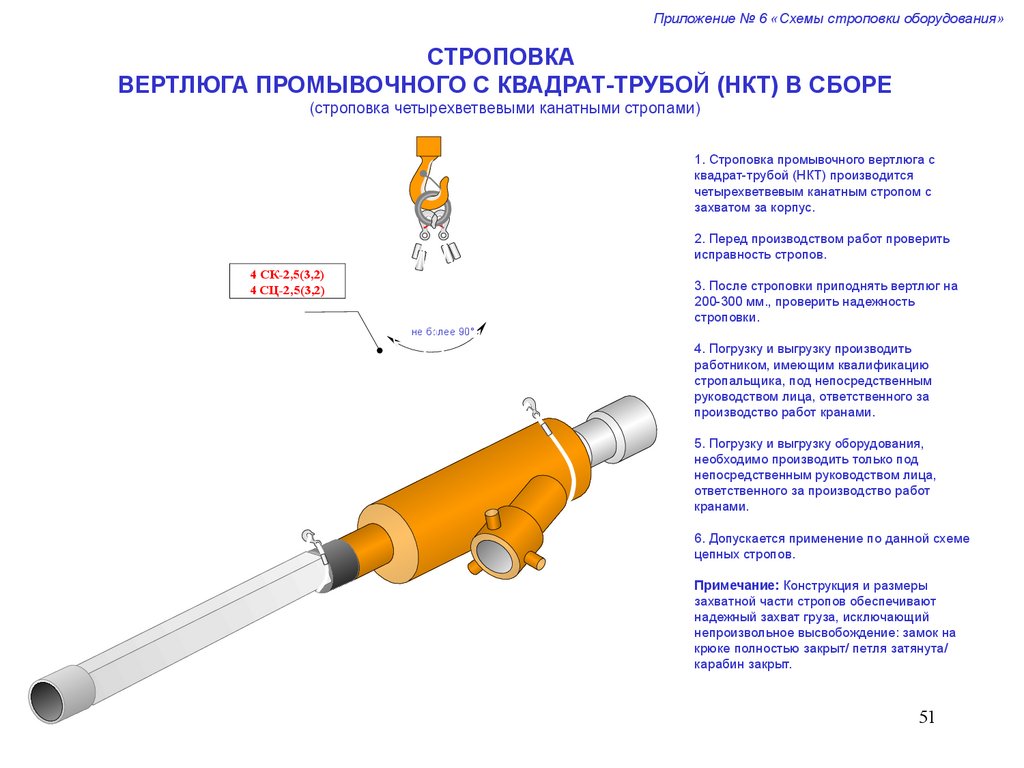

СТРОПОВКА
ВЕРТЛЮГА ПРОМЫВОЧНОГО С КВАДРАТ-ТРУБОЙ (НКТ) В СБОРЕ
(строповка четырехветвевыми канатными стропами)
1. Строповка промывочного вертлюга с
квадрат-трубой (НКТ) производится
четырехветвевым канатным стропом с
захватом за корпус.
2. Перед производством работ проверить
исправность стропов.
4 СК-2,5(3,2)
4 СЦ-2,5(3,2)
3. После строповки приподнять вертлюг на
200-300 мм., проверить надежность
строповки.
не более 90°
4. Погрузку и выгрузку производить
работником, имеющим квалификацию
стропальщика, под непосредственным
руководством лица, ответственного за
производство работ кранами.
5. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ
кранами.
6. Допускается применение по данной схеме
цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
51

52.

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА
ПАКЕРА, СКРЕПЕРА, ТРУБОЛОВКИ И ОВЕРШОТА
(строповка стропами СКП(УСК))
1. Строповка пакера, скрепера, труболовки, овершота и т.п.,
производится стропами СКП(УСК) 2шт., подведя стропы за
выступающие
элементы
конструкции,
для
предотвращения
соскальзывания к центру тяжести.
2. Перед производством работ проверить исправность стропов.
3. После строповки приподнять оборудование на 200-300 мм.,
проверить надежность строповки.
СКП(УСК)-2,5(1,6)
4. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным руководством
лица, ответственного за производство работ кранами.
5. Погрузку и выгрузку оборудования, необходимо производить только
под непосредственным руководством лица, ответственного за
производство работ кранами.
Примечание: Конструкция и размеры захватной части стропов
обеспечивают надежный захват груза, исключающий непроизвольное
высвобождение: замок на крюке полностью закрыт/ петля затянута/
карабин закрыт.
не более 60°
52

53.

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА
шаблона для эксплуатационной колонны сегментарный
(строповка стропами СКП(УСК))
1. Строповка шаблона производится стропами СКП(УСК) 2шт.,
подведя стропы между сегментами, для предотвращения
соскальзывания к центру тяжести.
2. Строповку разрешается производить как одного шаблона, так и
несколько увязанных, не менее чем в двух местах, шаблонов.
3. Перед производством работ проверить исправность стропов.
4. После строповки приподнять оборудование на 200-300 мм.,
проверить надежность строповки.
СКП(УСК)-2,5(1,6)
5. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным
руководством лица, ответственного за производство работ
кранами.
6. Погрузку и выгрузку оборудования, необходимо производить
только под непосредственным руководством лица, ответственного
за производство работ кранами.
Примечание: Конструкция и размеры захватной части стропов
обеспечивают надежный захват груза, исключающий
непроизвольное высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
не более 60°
53

54.

Приложение № 6 «Схемы строповки оборудования»

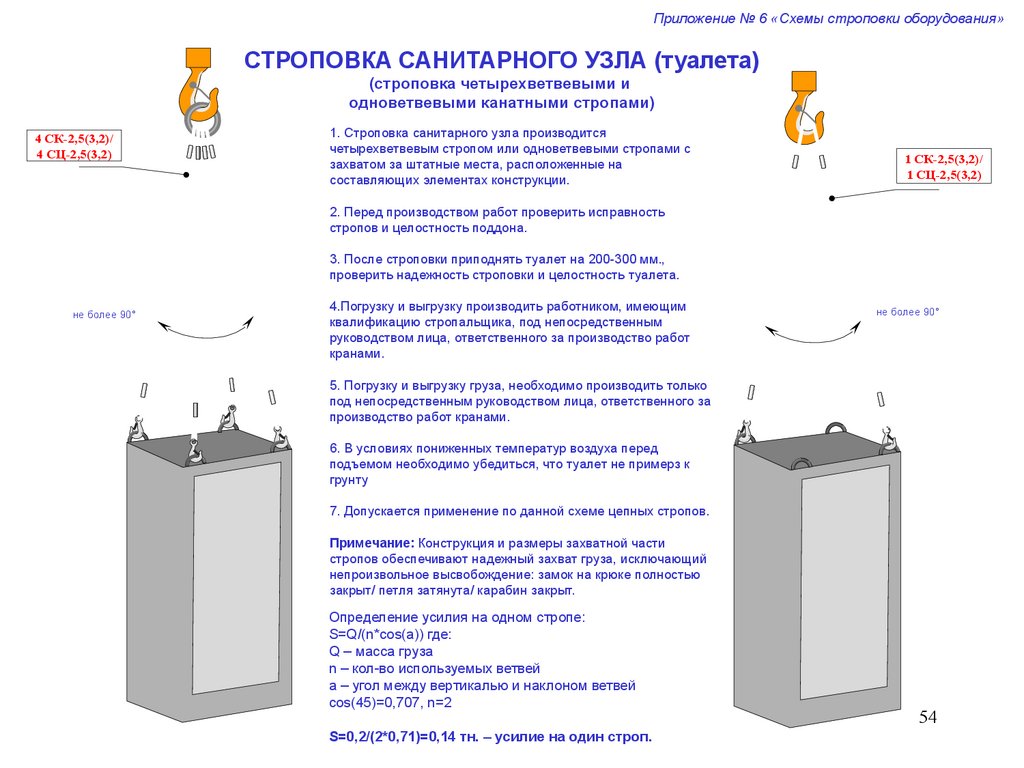

СТРОПОВКА САНИТАРНОГО УЗЛА (туалета)
(строповка четырехветвевыми и
одноветвевыми канатными стропами)
4 СК-2,5(3,2)/
4 СЦ-2,5(3,2)
1. Строповка санитарного узла производится
четырехветвевым стропом или одноветвевыми стропами с
захватом за штатные места, расположенные на
составляющих элементах конструкции.
1 СК-2,5(3,2)/
1 СЦ-2,5(3,2)
2. Перед производством работ проверить исправность
стропов и целостность поддона.
3. После строповки приподнять туалет на 200-300 мм.,
проверить надежность строповки и целостность туалета.
не более 90°
4.Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным
руководством лица, ответственного за производство работ
кранами.
не более 90°
5. Погрузку и выгрузку груза, необходимо производить только
под непосредственным руководством лица, ответственного за
производство работ кранами.
6. В условиях пониженных температур воздуха перед
подъемом необходимо убедиться, что туалет не примерз к
грунту
7. Допускается применение по данной схеме цепных стропов.
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза, исключающий
непроизвольное высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном ветвей
cos(45)=0,707, n=2
S=0,2/(2*0,71)=0,14 тн. – усилие на один строп.
54

55.

Приложение № 6 «Схемы строповки оборудования»
СХЕМА СТРОПОВКИ БЕСЕДКИ-КУРИЛКИ
(строповка одноветвевыми канатными стропами)
1. Строповка беседки производится одноветвевыми стропами с
захватом за штатные места расположенные на составляющих
элементах конструкции.
2. Перед производством работ проверить исправность стропов и
мест строповки. Места строповки должны иметь конструкцию
исключающую соскальзывания стропов.
1 СК-2,5(3,2)/
1 СЦ-2,5(3,2)
3. После строповки приподнять беседку на 200-300 мм., проверить
надежность строповки.
4. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным
руководством лица, ответственного за производство работ
кранами.
не более 90°
5. Погрузку и выгрузку оборудования, необходимо производить
только под непосредственным руководством лица, ответственного
за производство работ кранами.
6. В условиях пониженных температур воздуха перед подъемом
необходимо убедиться, что фундамент не примерз к грунту.
7. Допускается применение по данной схеме цепных стропов.
Примечание: Конструкция и размеры захватной части стропов
обеспечивают надежный захват груза, исключающий
непроизвольное высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном ветвей
cos(45)=0,707, n=2
S=0,45/(2*0,71)=0,31 тн. – усилие на один
строп.
55

56.

Приложение № 6 «Схемы строповки оборудования»

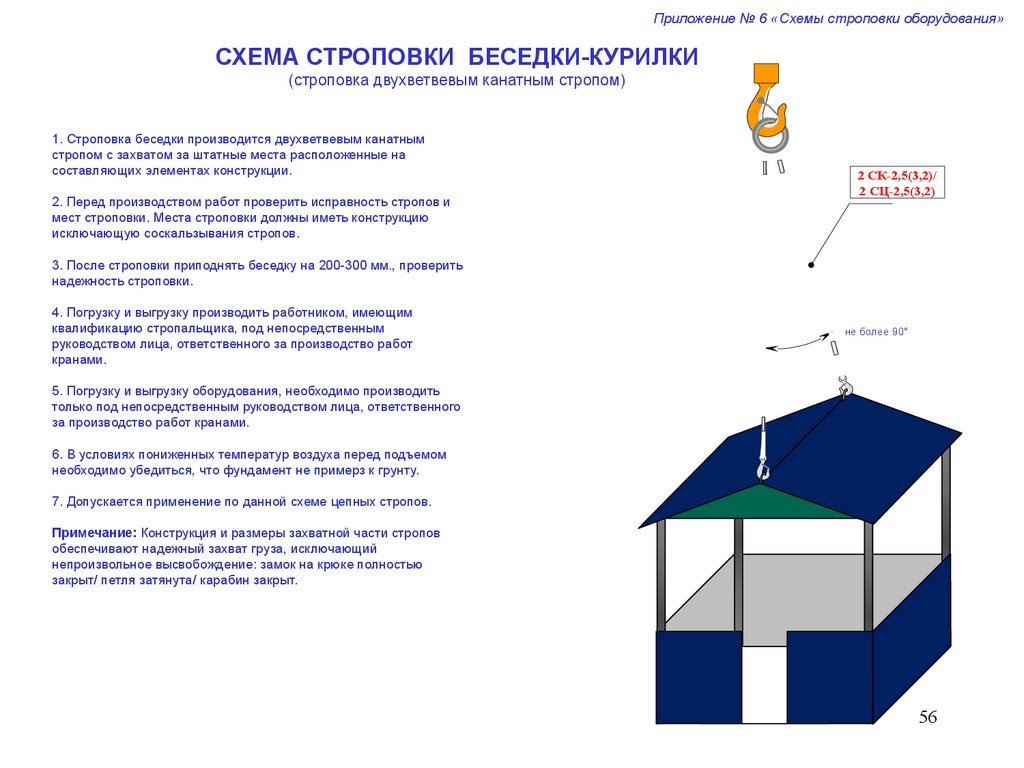

СХЕМА СТРОПОВКИ БЕСЕДКИ-КУРИЛКИ
(строповка двухветвевым канатным стропом)
1. Строповка беседки производится двухветвевым канатным
стропом с захватом за штатные места расположенные на
составляющих элементах конструкции.
2. Перед производством работ проверить исправность стропов и
мест строповки. Места строповки должны иметь конструкцию
исключающую соскальзывания стропов.
2 СК-2,5(3,2)/
2 СЦ-2,5(3,2)
3. После строповки приподнять беседку на 200-300 мм., проверить
надежность строповки.
4. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным
руководством лица, ответственного за производство работ
кранами.
не более 90°
5. Погрузку и выгрузку оборудования, необходимо производить
только под непосредственным руководством лица, ответственного
за производство работ кранами.
6. В условиях пониженных температур воздуха перед подъемом
необходимо убедиться, что фундамент не примерз к грунту.
7. Допускается применение по данной схеме цепных стропов.
Примечание: Конструкция и размеры захватной части стропов
обеспечивают надежный захват груза, исключающий
непроизвольное высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
56

57.

Приложение № 6 «Схемы строповки оборудования»

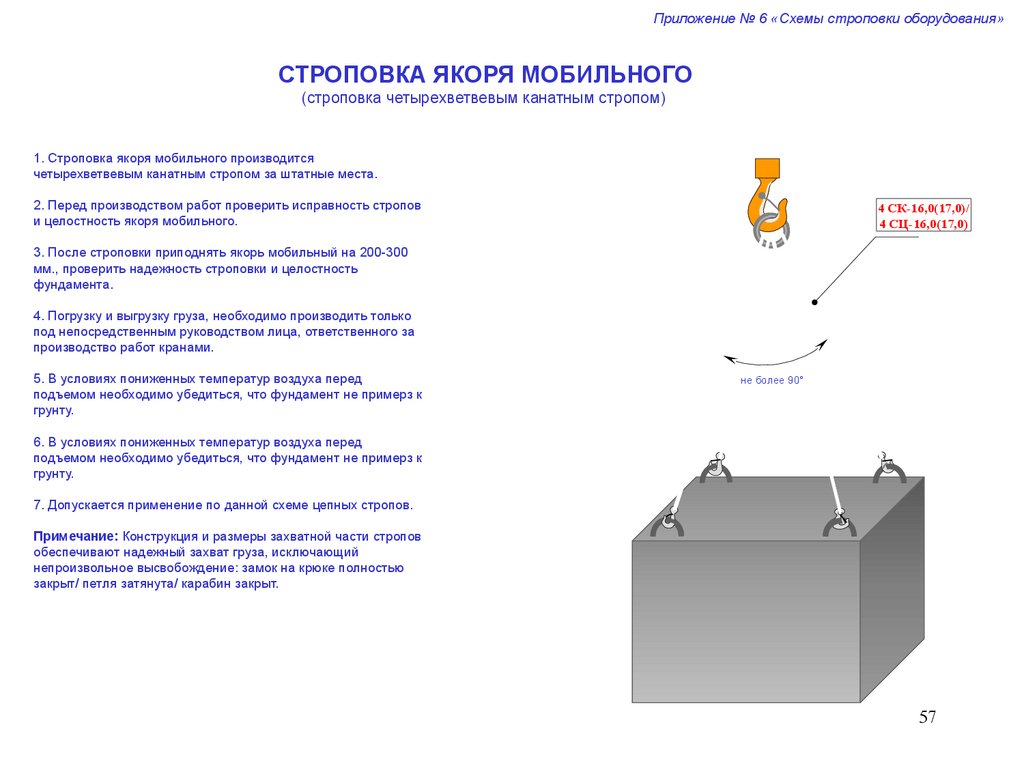

СТРОПОВКА ЯКОРЯ МОБИЛЬНОГО
(строповка четырехветвевым канатным стропом)
1. Строповка якоря мобильного производится
четырехветвевым канатным стропом за штатные места.
2. Перед производством работ проверить исправность стропов
и целостность якоря мобильного.
4 СК-16,0(17,0)/
4 СЦ-16,0(17,0)
3. После строповки приподнять якорь мобильный на 200-300
мм., проверить надежность строповки и целостность
фундамента.
4. Погрузку и выгрузку груза, необходимо производить только
под непосредственным руководством лица, ответственного за
производство работ кранами.
5. В условиях пониженных температур воздуха перед
подъемом необходимо убедиться, что фундамент не примерз к
грунту.
не более 90°
6. В условиях пониженных температур воздуха перед
подъемом необходимо убедиться, что фундамент не примерз к
грунту.
7. Допускается применение по данной схеме цепных стропов.
Примечание: Конструкция и размеры захватной части стропов
обеспечивают надежный захват груза, исключающий
непроизвольное высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
57

58.

Приложение № 6 «Схемы строповки оборудования»

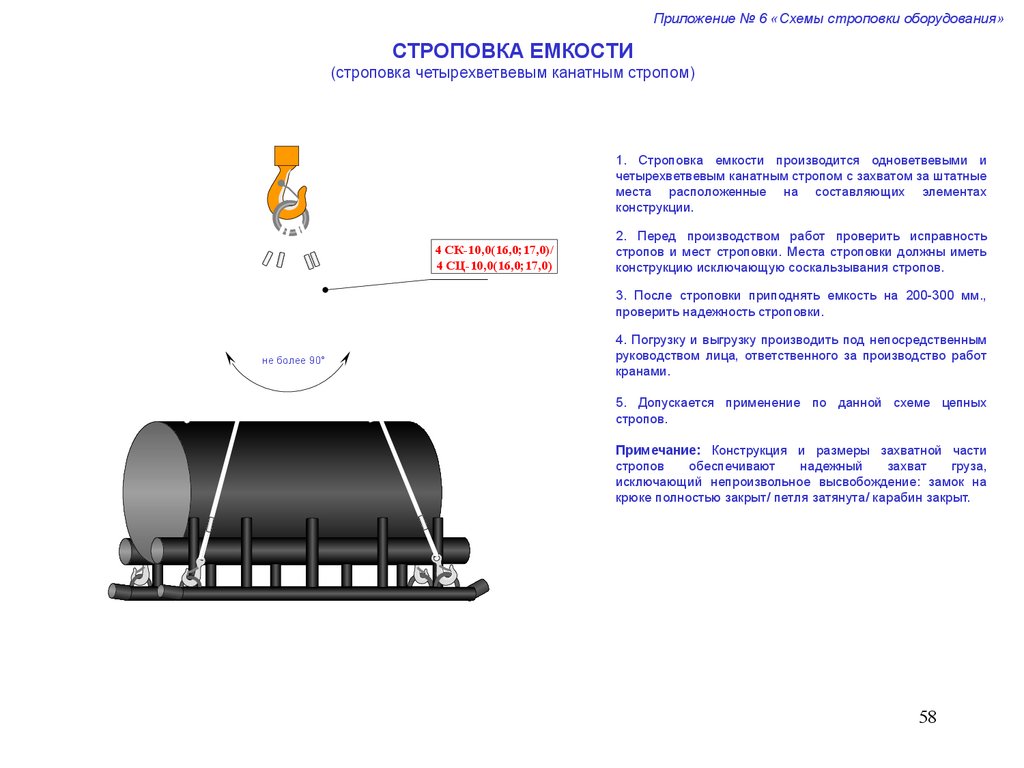

СТРОПОВКА ЕМКОСТИ
(строповка четырехветвевым канатным стропом)
1. Строповка емкости производится одноветвевыми и
четырехветвевым канатным стропом с захватом за штатные
места расположенные на составляющих элементах
конструкции.
4 СК-10,0(16,0;17,0)/
4 СЦ-10,0(16,0;17,0)
2. Перед производством работ проверить исправность
стропов и мест строповки. Места строповки должны иметь
конструкцию исключающую соскальзывания стропов.
3. После строповки приподнять емкость на 200-300 мм.,
проверить надежность строповки.
не более 90°
4. Погрузку и выгрузку производить под непосредственным
руководством лица, ответственного за производство работ
кранами.
5. Допускается применение по данной схеме цепных
стропов.
Примечание: Конструкция и размеры захватной части
стропов
обеспечивают
надежный
захват
груза,
исключающий непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/ карабин закрыт.
58

59.

Приложение № 6 «Схемы строповки оборудования»

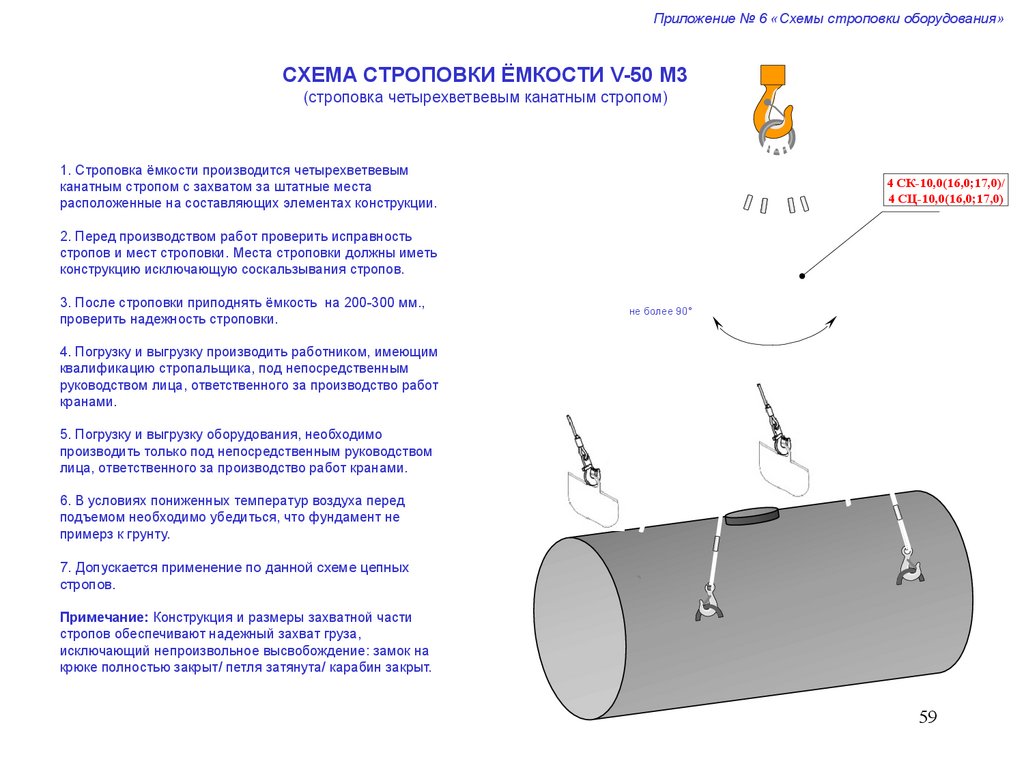

СХЕМА СТРОПОВКИ ЁМКОСТИ V-50 М3
(строповка четырехветвевым канатным стропом)
1. Строповка ёмкости производится четырехветвевым
канатным стропом с захватом за штатные места
расположенные на составляющих элементах конструкции.
4 СК-10,0(16,0;17,0)/
4 СЦ-10,0(16,0;17,0)
2. Перед производством работ проверить исправность
стропов и мест строповки. Места строповки должны иметь
конструкцию исключающую соскальзывания стропов.
3. После строповки приподнять ёмкость на 200-300 мм.,
проверить надежность строповки.
не более 90°
4. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным
руководством лица, ответственного за производство работ
кранами.
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным руководством
лица, ответственного за производство работ кранами.
6. В условиях пониженных температур воздуха перед
подъемом необходимо убедиться, что фундамент не
примерз к грунту.
7. Допускается применение по данной схеме цепных
стропов.
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/ карабин закрыт.
59

60.

Приложение № 6 «Схемы строповки оборудования»

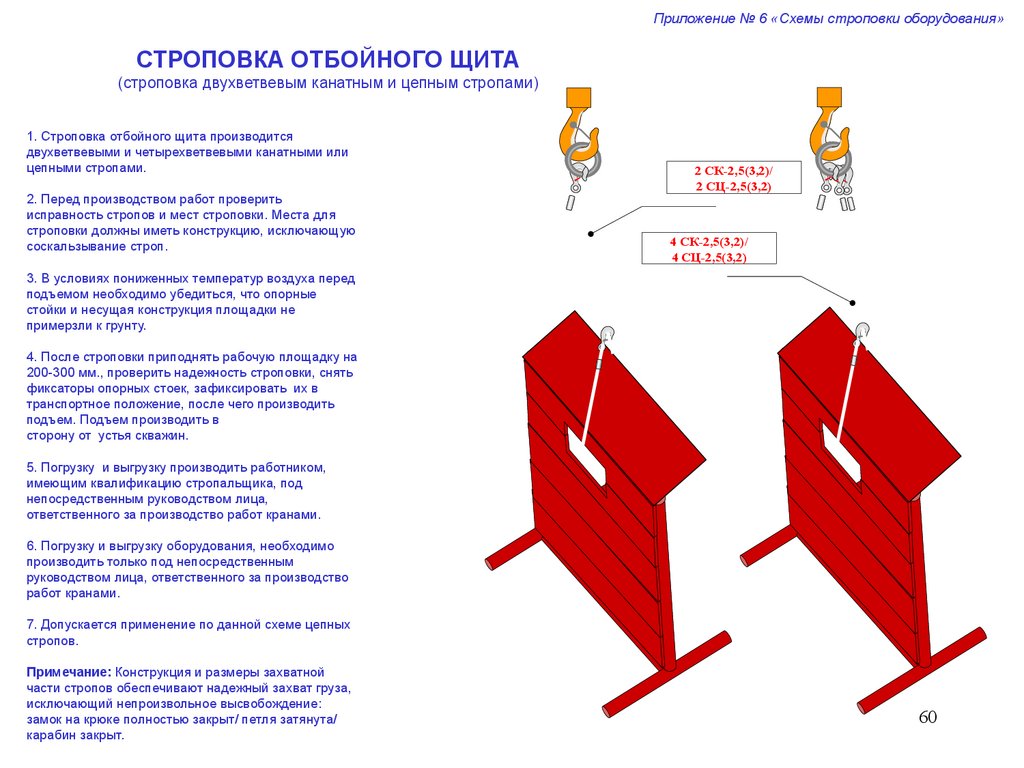

СТРОПОВКА ОТБОЙНОГО ЩИТА
(строповка двухветвевым канатным и цепным стропами)
1. Строповка отбойного щита производится
двухветвевыми и четырехветвевыми канатными или
цепными стропами.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места для
строповки должны иметь конструкцию, исключающую
соскальзывание строп.
2 СК-2,5(3,2)/
2 СЦ-2,5(3,2)
4 СК-2,5(3,2)/
4 СЦ-2,5(3,2)
3. В условиях пониженных температур воздуха перед
подъемом необходимо убедиться, что опорные
стойки и несущая конструкция площадки не
примерзли к грунту.
4. После строповки приподнять рабочую площадку на
200-300 мм., проверить надежность строповки, снять
фиксаторы опорных стоек, зафиксировать их в
транспортное положение, после чего производить
подъем. Подъем производить в
сторону от устья скважин.
5. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица,
ответственного за производство работ кранами.
6. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за производство
работ кранами.
7. Допускается применение по данной схеме цепных
стропов.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение:
замок на крюке полностью закрыт/ петля затянута/
карабин закрыт.
60

61.

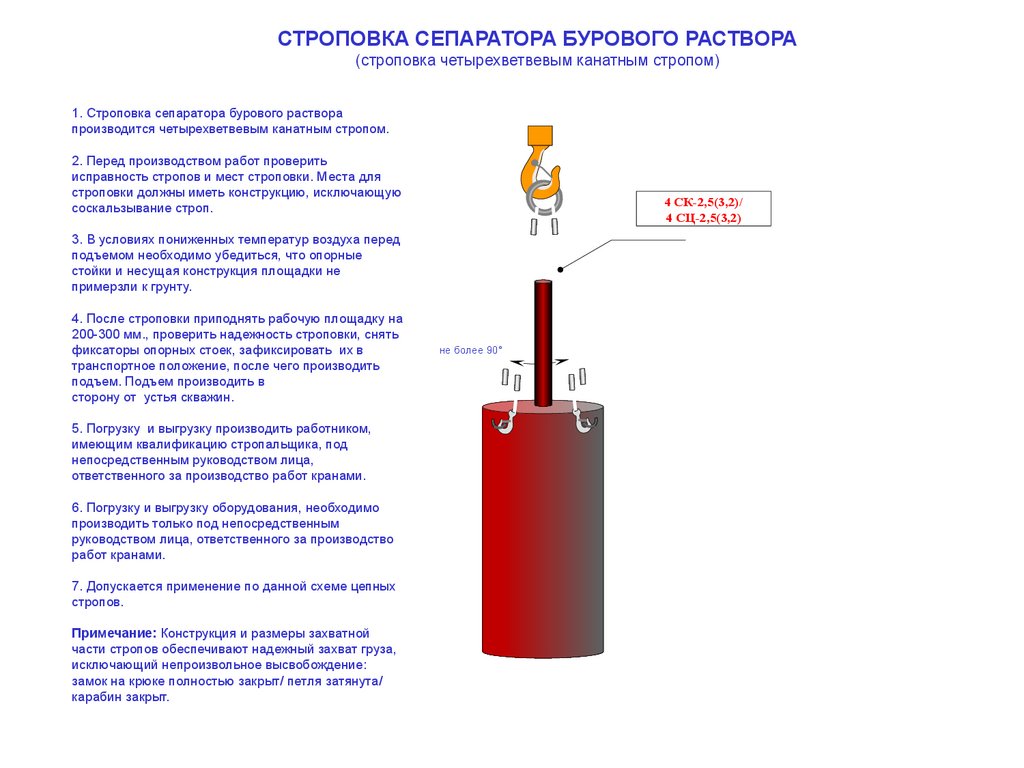

СТРОПОВКА СЕПАРАТОРА БУРОВОГО РАСТВОРА
(строповка четырехветвевым канатным стропом)
1. Строповка сепаратора бурового раствора
производится четырехветвевым канатным стропом.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места для
строповки должны иметь конструкцию, исключающую
соскальзывание строп.
4 СК-2,5(3,2)/
4 СЦ-2,5(3,2)
3. В условиях пониженных температур воздуха перед
подъемом необходимо убедиться, что опорные
стойки и несущая конструкция площадки не
примерзли к грунту.
4. После строповки приподнять рабочую площадку на
200-300 мм., проверить надежность строповки, снять
фиксаторы опорных стоек, зафиксировать их в
транспортное положение, после чего производить
подъем. Подъем производить в
сторону от устья скважин.
5. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица,
ответственного за производство работ кранами.
6. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за производство
работ кранами.
7. Допускается применение по данной схеме цепных
стропов.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение:
замок на крюке полностью закрыт/ петля затянута/
карабин закрыт.
не более 90°

62.

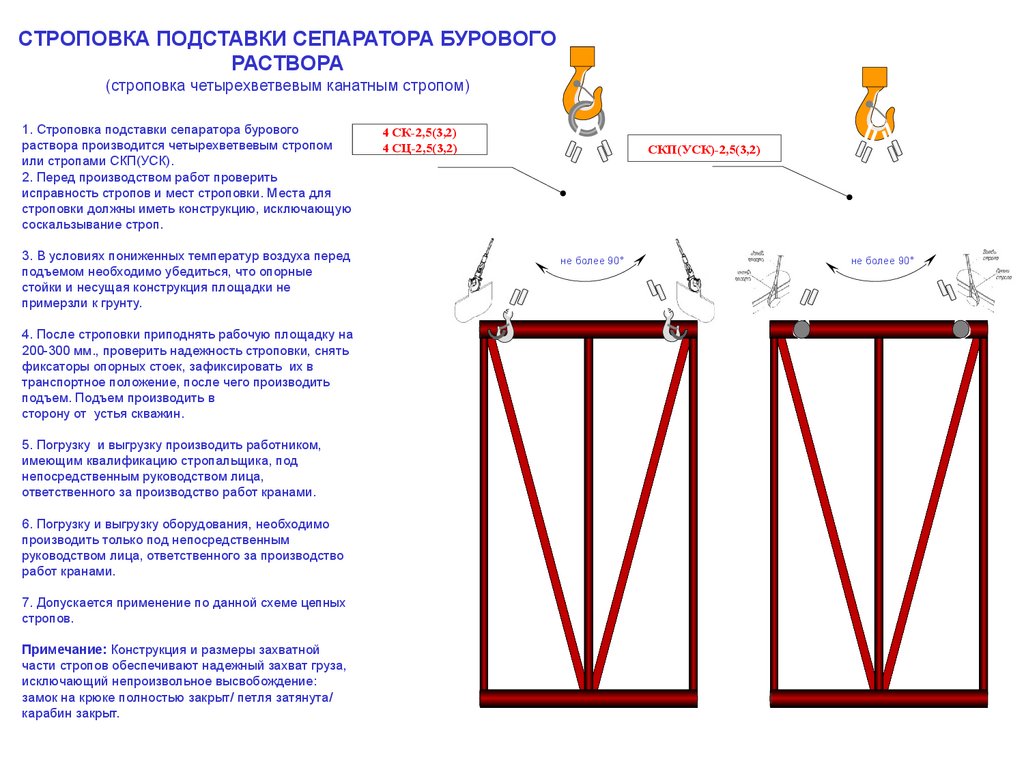

СТРОПОВКА ПОДСТАВКИ СЕПАРАТОРА БУРОВОГО
РАСТВОРА
(строповка четырехветвевым канатным стропом)
1. Строповка подставки сепаратора бурового
раствора производится четырехветвевым стропом
или стропами СКП(УСК).
2. Перед производством работ проверить
исправность стропов и мест строповки. Места для
строповки должны иметь конструкцию, исключающую
соскальзывание строп.
3. В условиях пониженных температур воздуха перед
подъемом необходимо убедиться, что опорные
стойки и несущая конструкция площадки не
примерзли к грунту.
4. После строповки приподнять рабочую площадку на
200-300 мм., проверить надежность строповки, снять
фиксаторы опорных стоек, зафиксировать их в
транспортное положение, после чего производить
подъем. Подъем производить в
сторону от устья скважин.
5. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица,
ответственного за производство работ кранами.
6. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за производство
работ кранами.
7. Допускается применение по данной схеме цепных
стропов.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение:
замок на крюке полностью закрыт/ петля затянута/
карабин закрыт.
4 СК-2,5(3,2)
4 СЦ-2,5(3,2)
СКП(УСК)-2,5(3,2)
не более 90°
не более 90°

63.

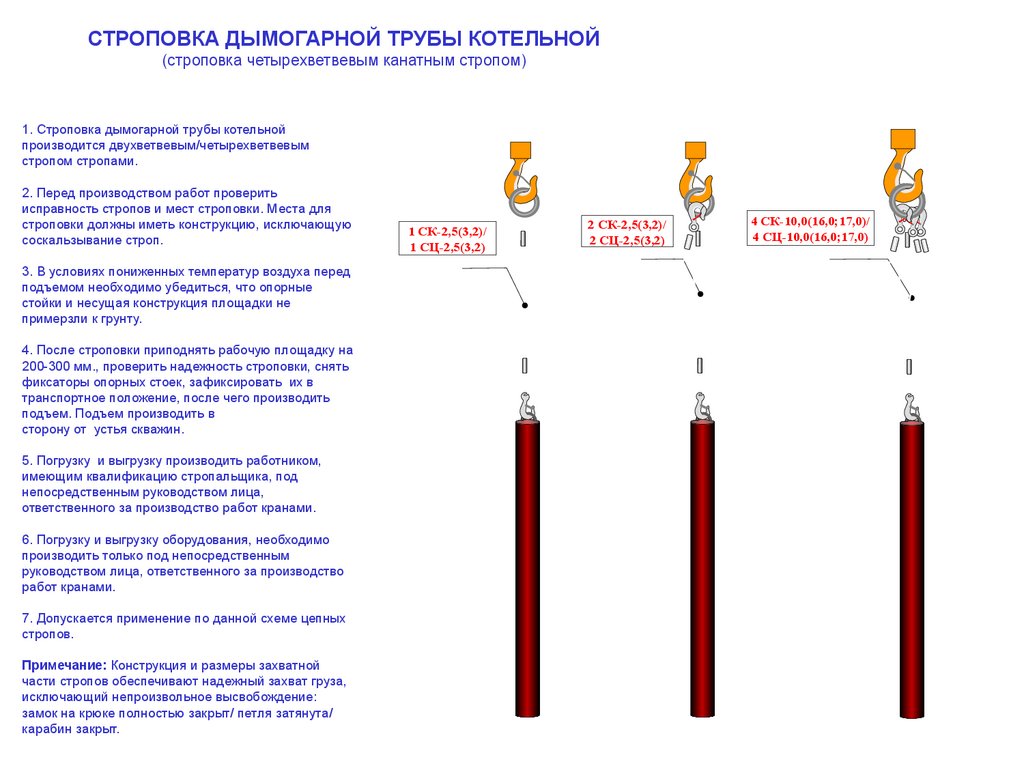

СТРОПОВКА ДЫМОГАРНОЙ ТРУБЫ КОТЕЛЬНОЙ
(строповка четырехветвевым канатным стропом)
1. Строповка дымогарной трубы котельной
производится двухветвевым/четырехветвевым
стропом стропами.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места для
строповки должны иметь конструкцию, исключающую
соскальзывание строп.
3. В условиях пониженных температур воздуха перед
подъемом необходимо убедиться, что опорные
стойки и несущая конструкция площадки не
примерзли к грунту.
4. После строповки приподнять рабочую площадку на
200-300 мм., проверить надежность строповки, снять
фиксаторы опорных стоек, зафиксировать их в
транспортное положение, после чего производить
подъем. Подъем производить в
сторону от устья скважин.
5. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица,
ответственного за производство работ кранами.
6. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за производство
работ кранами.
7. Допускается применение по данной схеме цепных
стропов.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение:
замок на крюке полностью закрыт/ петля затянута/
карабин закрыт.
1 СК-2,5(3,2)/
1 СЦ-2,5(3,2)
2 СК-2,5(3,2)/
2 СЦ-2,5(3,2)
4 СК-10,0(16,0;17,0)/
4 СЦ-10,0(16,0;17,0)

64.

Приложение № 6 «Схемы строповки оборудования»

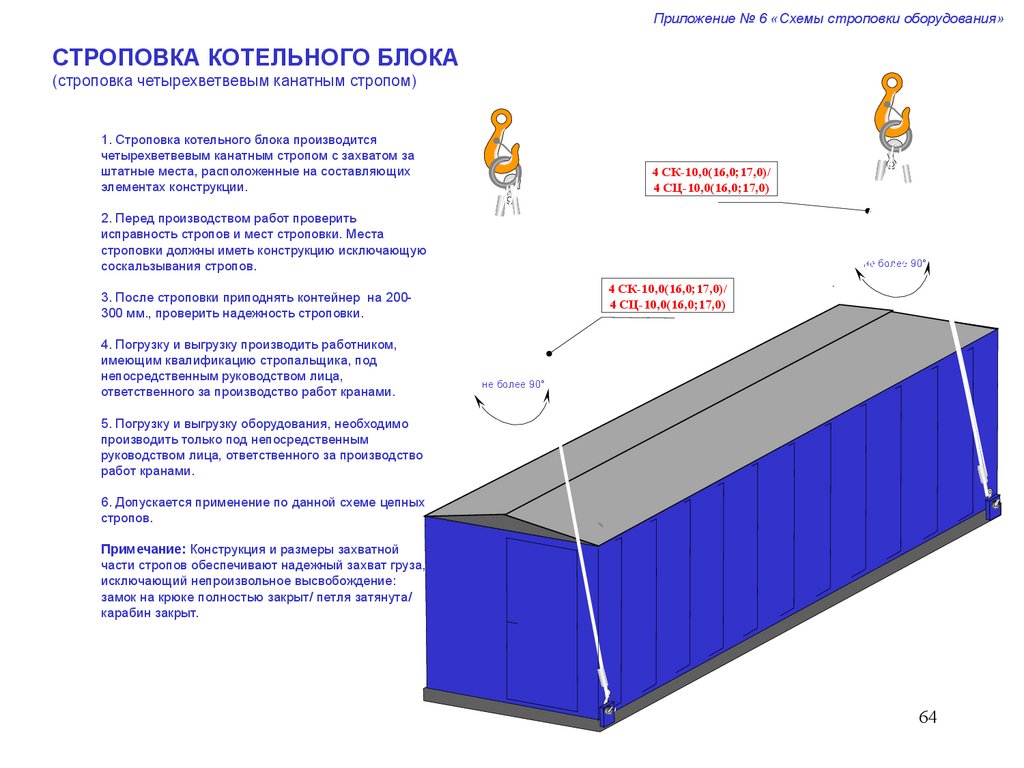

СТРОПОВКА КОТЕЛЬНОГО БЛОКА
(строповка четырехветвевым канатным стропом)
1. Строповка котельного блока производится
четырехветвевым канатным стропом с захватом за
штатные места, расположенные на составляющих
элементах конструкции.
4 СК-10,0(16,0;17,0)/
4 СЦ-10,0(16,0;17,0)
2. Перед производством работ проверить
исправность стропов и мест строповки. Места
строповки должны иметь конструкцию исключающую
соскальзывания стропов.
не более 90°
4 СК-10,0(16,0;17,0)/
4 СЦ-10,0(16,0;17,0)
3. После строповки приподнять контейнер на 200300 мм., проверить надежность строповки.
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица,
ответственного за производство работ кранами.
не более 90°
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за производство
работ кранами.
6. Допускается применение по данной схеме цепных
стропов.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение:
замок на крюке полностью закрыт/ петля затянута/
карабин закрыт.
64

65.

Приложение № 6 «Схемы строповки оборудования»

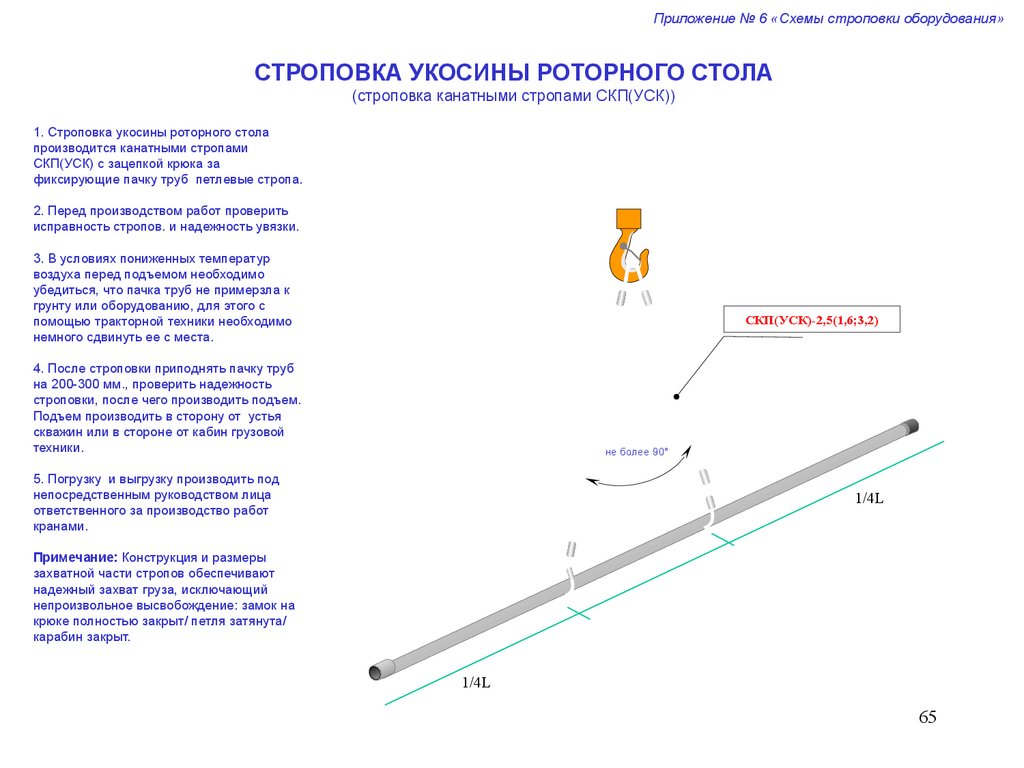

СТРОПОВКА УКОСИНЫ РОТОРНОГО СТОЛА
(строповка канатными стропами СКП(УСК))
1. Строповка укосины роторного стола
производится канатными стропами
СКП(УСК) с зацепкой крюка за
фиксирующие пачку труб петлевые стропа.
2. Перед производством работ проверить
исправность стропов. и надежность увязки.
3. В условиях пониженных температур
воздуха перед подъемом необходимо
убедиться, что пачка труб не примерзла к
грунту или оборудованию, для этого с
помощью тракторной техники необходимо
немного сдвинуть ее с места.
СКП(УСК)-2,5(1,6;3,2)
4. После строповки приподнять пачку труб
на 200-300 мм., проверить надежность
строповки, после чего производить подъем.
Подъем производить в сторону от устья
скважин или в стороне от кабин грузовой
техники.
не более 90°
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ
кранами.
1/4L
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
1/4L
65

66.

Приложение № 6 «Схемы строповки оборудования»

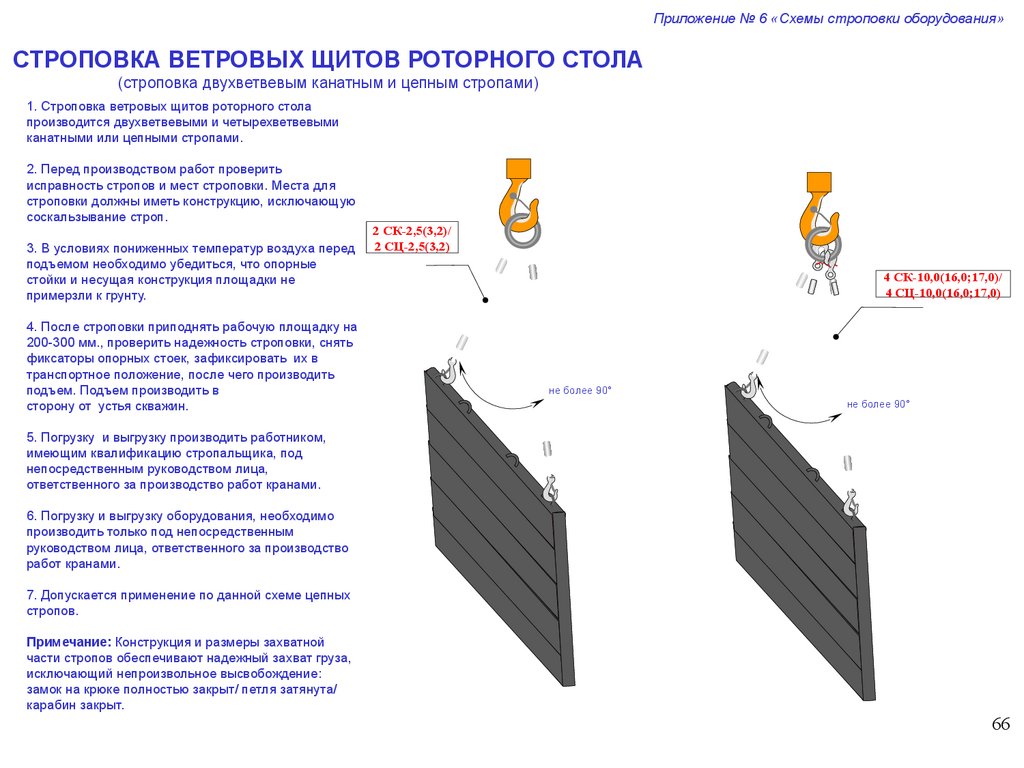

СТРОПОВКА ВЕТРОВЫХ ЩИТОВ РОТОРНОГО СТОЛА
(строповка двухветвевым канатным и цепным стропами)
1. Строповка ветровых щитов роторного стола
производится двухветвевыми и четырехветвевыми
канатными или цепными стропами.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места для
строповки должны иметь конструкцию, исключающую
соскальзывание строп.
3. В условиях пониженных температур воздуха перед
подъемом необходимо убедиться, что опорные
стойки и несущая конструкция площадки не
примерзли к грунту.
4. После строповки приподнять рабочую площадку на
200-300 мм., проверить надежность строповки, снять
фиксаторы опорных стоек, зафиксировать их в
транспортное положение, после чего производить
подъем. Подъем производить в
сторону от устья скважин.
2 СК-2,5(3,2)/
2 СЦ-2,5(3,2)
4 СК-10,0(16,0;17,0)/
4 СЦ-10,0(16,0;17,0)
не более 90°
не более 90°
5. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица,
ответственного за производство работ кранами.
6. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за производство
работ кранами.
7. Допускается применение по данной схеме цепных
стропов.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение:
замок на крюке полностью закрыт/ петля затянута/
карабин закрыт.
66

67.

Приложение № 6 «Схемы строповки оборудования»

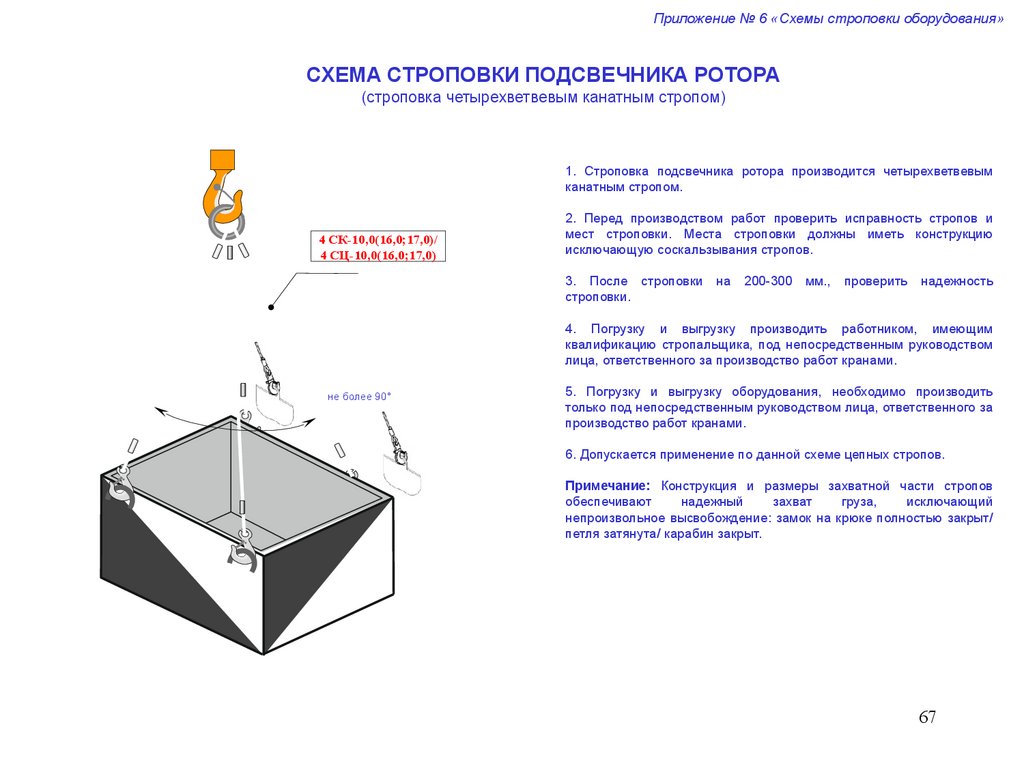

СХЕМА СТРОПОВКИ ПОДСВЕЧНИКА РОТОРА
(строповка четырехветвевым канатным стропом)
1. Строповка подсвечника ротора производится четырехветвевым
канатным стропом.
4 СК-10,0(16,0;17,0)/
4 СЦ-10,0(16,0;17,0)
2. Перед производством работ проверить исправность стропов и
мест строповки. Места строповки должны иметь конструкцию
исключающую соскальзывания стропов.
3. После строповки
строповки.
на
200-300
мм.,
проверить
надежность
4. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным руководством
лица, ответственного за производство работ кранами.
не более 90°
5. Погрузку и выгрузку оборудования, необходимо производить
только под непосредственным руководством лица, ответственного за
производство работ кранами.
6. Допускается применение по данной схеме цепных стропов.
Примечание: Конструкция и размеры захватной части стропов
обеспечивают
надежный
захват
груза,
исключающий
непроизвольное высвобождение: замок на крюке полностью закрыт/
петля затянута/ карабин закрыт.
67

68.

Приложение № 6 «Схемы строповки оборудования»

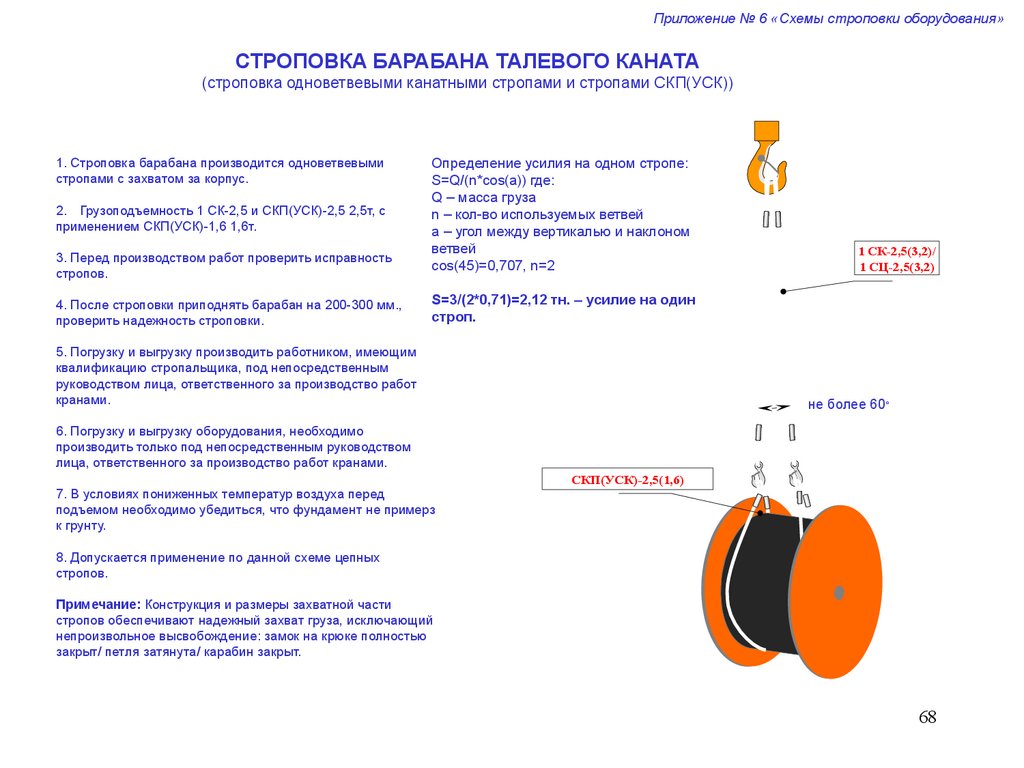

СТРОПОВКА БАРАБАНА ТАЛЕВОГО КАНАТА
(строповка одноветвевыми канатными стропами и стропами СКП(УСК))
1. Строповка барабана производится одноветвевыми
стропами с захватом за корпус.
2. Грузоподъемность 1 СК-2,5 и СКП(УСК)-2,5 2,5т, с
применением СКП(УСК)-1,6 1,6т.
3. Перед производством работ проверить исправность
стропов.
4. После строповки приподнять барабан на 200-300 мм.,
проверить надежность строповки.
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном
ветвей
cos(45)=0,707, n=2
1 СК-2,5(3,2)/
1 СЦ-2,5(3,2)
S=3/(2*0,71)=2,12 тн. – усилие на один
строп.
5. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным
руководством лица, ответственного за производство работ
кранами.
не более 60°
6. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным руководством
лица, ответственного за производство работ кранами.
7. В условиях пониженных температур воздуха перед
подъемом необходимо убедиться, что фундамент не примерз
к грунту.
СКП(УСК)-2,5(1,6)
8. Допускается применение по данной схеме цепных
стропов.
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза, исключающий
непроизвольное высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
68

69.

Приложение № 6 «Схемы строповки оборудования»

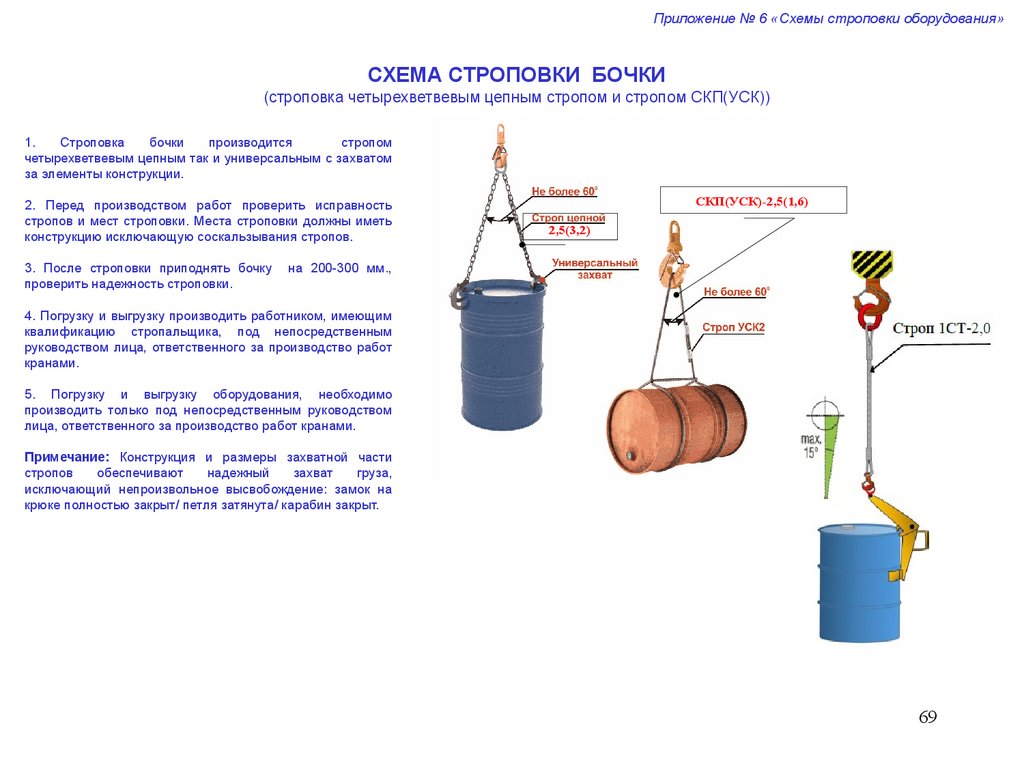

СХЕМА СТРОПОВКИ БОЧКИ
(строповка четырехветвевым цепным стропом и стропом СКП(УСК))
1.
Строповка
бочки
производится
стропом
четырехветвевым цепным так и универсальным с захватом
за элементы конструкции.
2. Перед производством работ проверить исправность
стропов и мест строповки. Места строповки должны иметь
конструкцию исключающую соскальзывания стропов.
3. После строповки приподнять бочку
проверить надежность строповки.
СКП(УСК)-2,5(1,6)
2,5(3,2)
на 200-300 мм.,
4. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным
руководством лица, ответственного за производство работ
кранами.
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным руководством
лица, ответственного за производство работ кранами.
Примечание: Конструкция и размеры захватной части
стропов
обеспечивают
надежный
захват
груза,
исключающий непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/ карабин закрыт.
69

70.

Приложение № 6 «Схемы строповки оборудования»

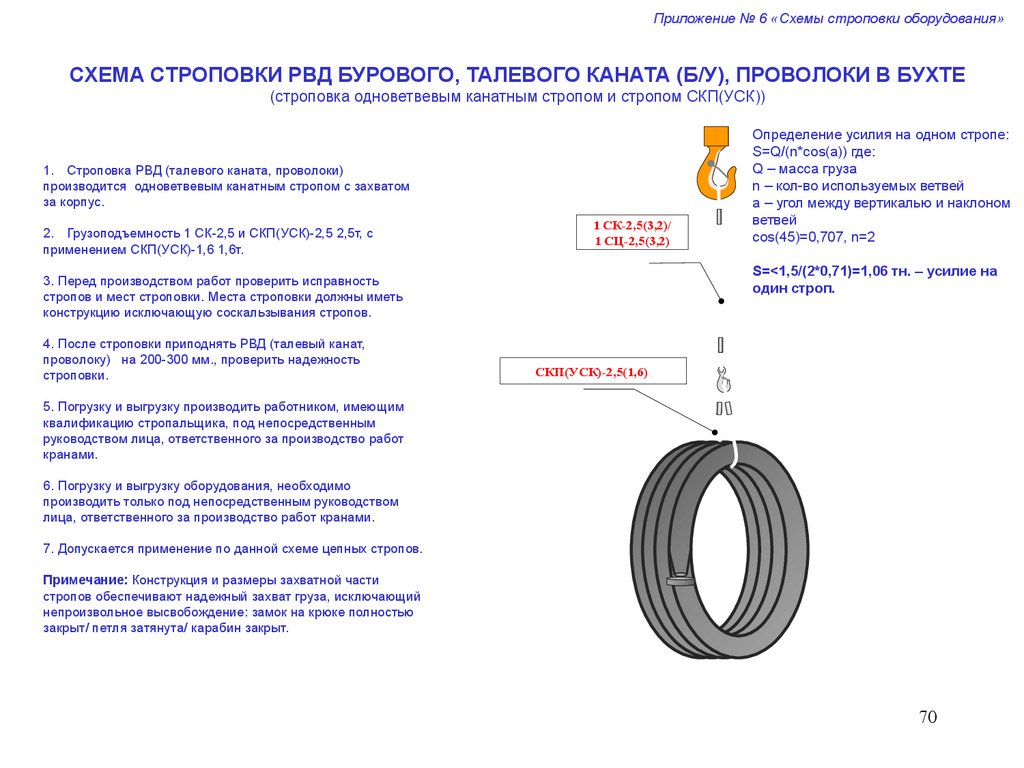

СХЕМА СТРОПОВКИ РВД БУРОВОГО, ТАЛЕВОГО КАНАТА (Б/У), ПРОВОЛОКИ В БУХТЕ
(строповка одноветвевым канатным стропом и стропом СКП(УСК))
1. Строповка РВД (талевого каната, проволоки)
производится одноветвевым канатным стропом с захватом
за корпус.
2. Грузоподъемность 1 СК-2,5 и СКП(УСК)-2,5 2,5т, с
применением СКП(УСК)-1,6 1,6т.
1 СК-2,5(3,2)/
1 СЦ-2,5(3,2)
S=<1,5/(2*0,71)=1,06 тн. – усилие на
один строп.
3. Перед производством работ проверить исправность
стропов и мест строповки. Места строповки должны иметь
конструкцию исключающую соскальзывания стропов.
4. После строповки приподнять РВД (талевый канат,
проволоку) на 200-300 мм., проверить надежность
строповки.
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном
ветвей
cos(45)=0,707, n=2
СКП(УСК)-2,5(1,6)
5. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным
руководством лица, ответственного за производство работ
кранами.
6. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным руководством
лица, ответственного за производство работ кранами.
7. Допускается применение по данной схеме цепных стропов.
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза, исключающий
непроизвольное высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
70

71.

Приложение № 6 «Схемы строповки оборудования»

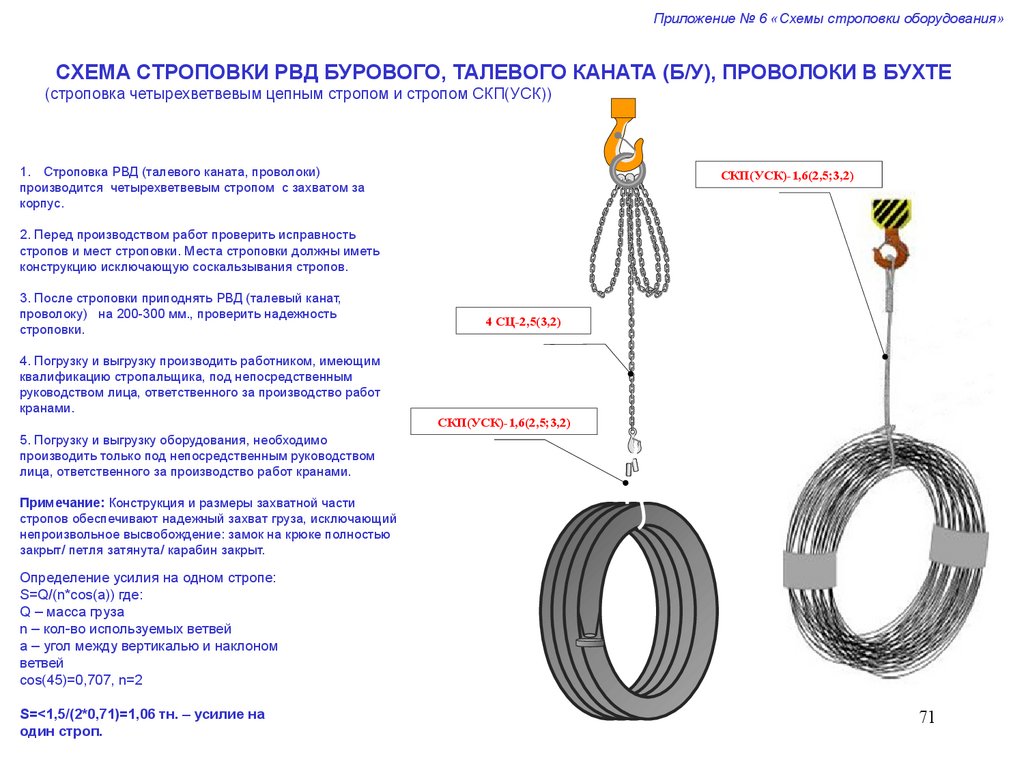

СХЕМА СТРОПОВКИ РВД БУРОВОГО, ТАЛЕВОГО КАНАТА (Б/У), ПРОВОЛОКИ В БУХТЕ
(строповка четырехветвевым цепным стропом и стропом СКП(УСК))
1. Строповка РВД (талевого каната, проволоки)
производится четырехветвевым стропом с захватом за
корпус.
СКП(УСК)-1,6(2,5;3,2)
2. Перед производством работ проверить исправность
стропов и мест строповки. Места строповки должны иметь
конструкцию исключающую соскальзывания стропов.
3. После строповки приподнять РВД (талевый канат,
проволоку) на 200-300 мм., проверить надежность
строповки.
4. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным
руководством лица, ответственного за производство работ
кранами.
4 СЦ-2,5(3,2)
СКП(УСК)-1,6(2,5;3,2)
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным руководством
лица, ответственного за производство работ кранами.
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза, исключающий
непроизвольное высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном
ветвей
cos(45)=0,707, n=2
S=<1,5/(2*0,71)=1,06 тн. – усилие на
один строп.
71

72.

Приложение № 6 «Схемы строповки оборудования»

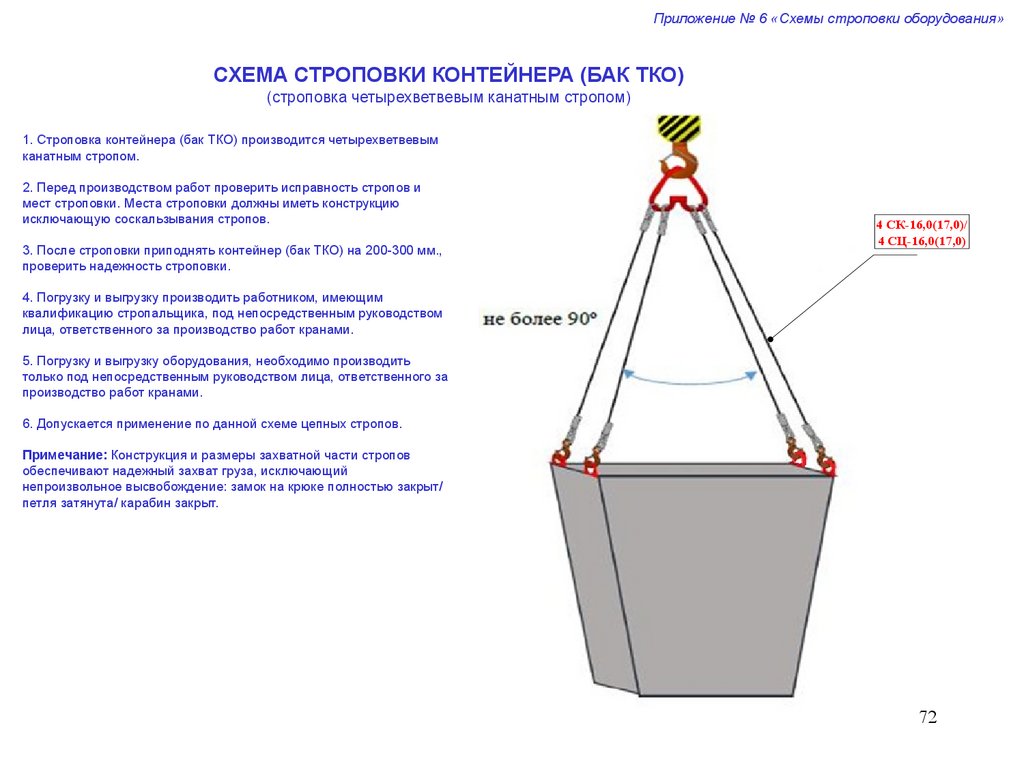

СХЕМА СТРОПОВКИ КОНТЕЙНЕРА (БАК ТКО)
(строповка четырехветвевым канатным стропом)
1. Строповка контейнера (бак ТКО) производится четырехветвевым
канатным стропом.
2. Перед производством работ проверить исправность стропов и
мест строповки. Места строповки должны иметь конструкцию
исключающую соскальзывания стропов.
3. После строповки приподнять контейнер (бак ТКО) на 200-300 мм.,
проверить надежность строповки.
4 СК-16,0(17,0)/
4 СЦ-16,0(17,0)
4. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным руководством
лица, ответственного за производство работ кранами.
5. Погрузку и выгрузку оборудования, необходимо производить
только под непосредственным руководством лица, ответственного за
производство работ кранами.
6. Допускается применение по данной схеме цепных стропов.
Примечание: Конструкция и размеры захватной части стропов
обеспечивают надежный захват груза, исключающий
непроизвольное высвобождение: замок на крюке полностью закрыт/
петля затянута/ карабин закрыт.
72

73.

Приложение № 6 «Схемы строповки оборудования»

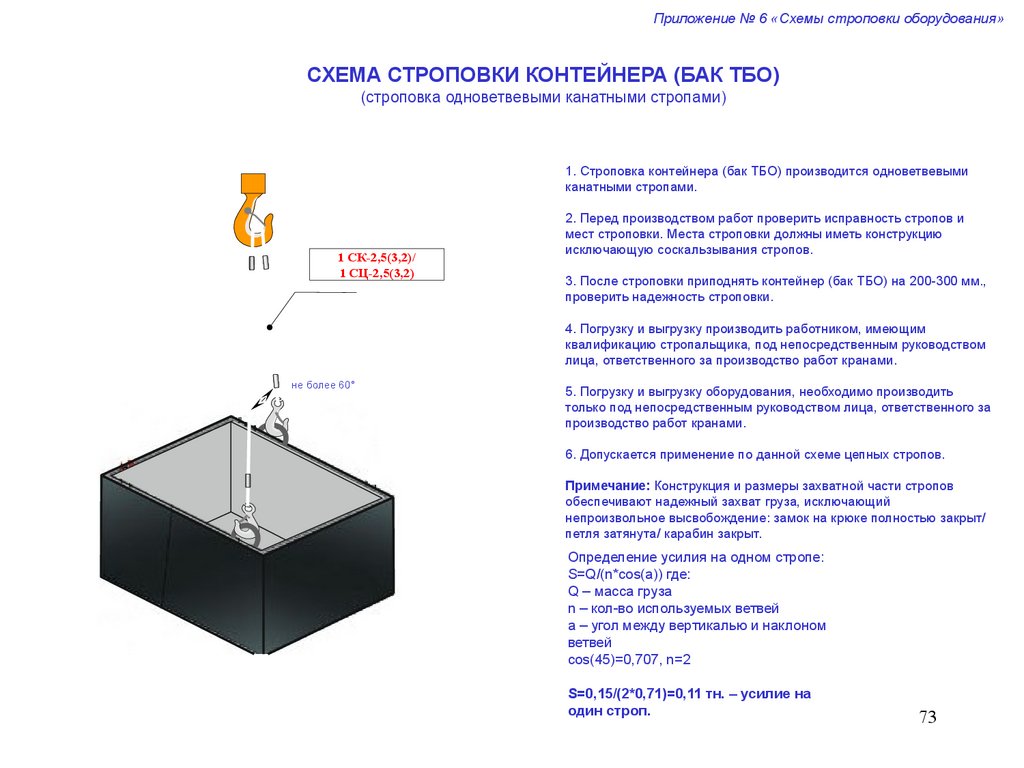

СХЕМА СТРОПОВКИ КОНТЕЙНЕРА (БАК ТБО)
(строповка одноветвевыми канатными стропами)
1. Строповка контейнера (бак ТБО) производится одноветвевыми
канатными стропами.
1 СК-2,5(3,2)/
1 СЦ-2,5(3,2)
2. Перед производством работ проверить исправность стропов и
мест строповки. Места строповки должны иметь конструкцию
исключающую соскальзывания стропов.
3. После строповки приподнять контейнер (бак ТБО) на 200-300 мм.,
проверить надежность строповки.
4. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным руководством
лица, ответственного за производство работ кранами.
не более 60°
5. Погрузку и выгрузку оборудования, необходимо производить
только под непосредственным руководством лица, ответственного за
производство работ кранами.
6. Допускается применение по данной схеме цепных стропов.
Примечание: Конструкция и размеры захватной части стропов
обеспечивают надежный захват груза, исключающий
непроизвольное высвобождение: замок на крюке полностью закрыт/
петля затянута/ карабин закрыт.
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном
ветвей
cos(45)=0,707, n=2
S=0,15/(2*0,71)=0,11 тн. – усилие на
один строп.
73

74.

Приложение № 6 «Схемы строповки оборудования»

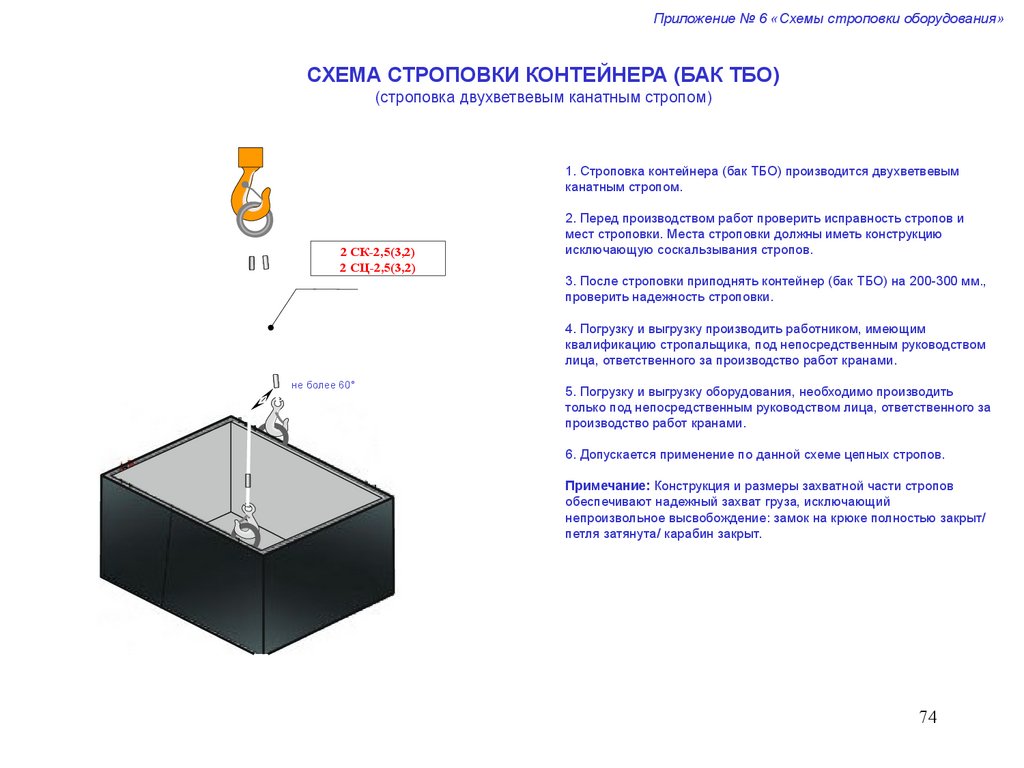

СХЕМА СТРОПОВКИ КОНТЕЙНЕРА (БАК ТБО)
(строповка двухветвевым канатным стропом)
1. Строповка контейнера (бак ТБО) производится двухветвевым
канатным стропом.
2 СК-2,5(3,2)
2 СЦ-2,5(3,2)
2. Перед производством работ проверить исправность стропов и
мест строповки. Места строповки должны иметь конструкцию
исключающую соскальзывания стропов.
3. После строповки приподнять контейнер (бак ТБО) на 200-300 мм.,
проверить надежность строповки.
4. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным руководством
лица, ответственного за производство работ кранами.
не более 60°
5. Погрузку и выгрузку оборудования, необходимо производить
только под непосредственным руководством лица, ответственного за
производство работ кранами.
6. Допускается применение по данной схеме цепных стропов.
Примечание: Конструкция и размеры захватной части стропов
обеспечивают надежный захват груза, исключающий
непроизвольное высвобождение: замок на крюке полностью закрыт/
петля затянута/ карабин закрыт.
74

75.

Приложение № 6 «Схемы строповки оборудования»

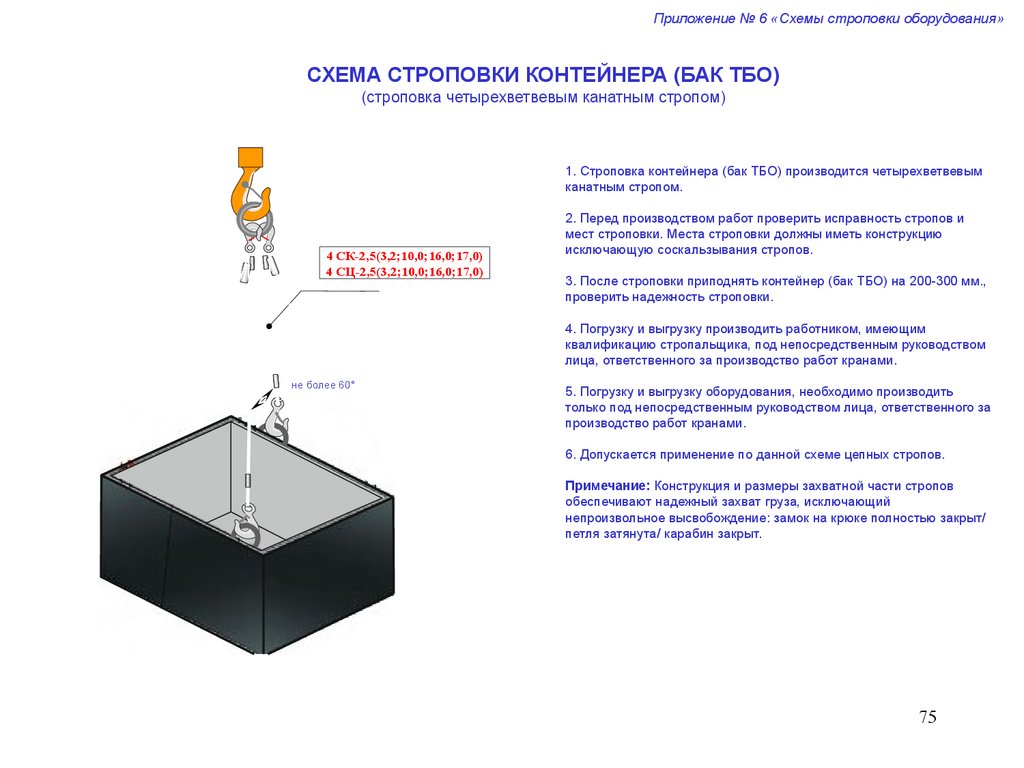

СХЕМА СТРОПОВКИ КОНТЕЙНЕРА (БАК ТБО)
(строповка четырехветвевым канатным стропом)
1. Строповка контейнера (бак ТБО) производится четырехветвевым
канатным стропом.
4 СК-2,5(3,2;10,0;16,0;17,0)
4 СЦ-2,5(3,2;10,0;16,0;17,0)
2. Перед производством работ проверить исправность стропов и
мест строповки. Места строповки должны иметь конструкцию
исключающую соскальзывания стропов.
3. После строповки приподнять контейнер (бак ТБО) на 200-300 мм.,
проверить надежность строповки.
4. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным руководством
лица, ответственного за производство работ кранами.
не более 60°
5. Погрузку и выгрузку оборудования, необходимо производить
только под непосредственным руководством лица, ответственного за
производство работ кранами.
6. Допускается применение по данной схеме цепных стропов.
Примечание: Конструкция и размеры захватной части стропов
обеспечивают надежный захват груза, исключающий
непроизвольное высвобождение: замок на крюке полностью закрыт/
петля затянута/ карабин закрыт.
75

76.

Приложение № 6 «Схемы строповки оборудования»

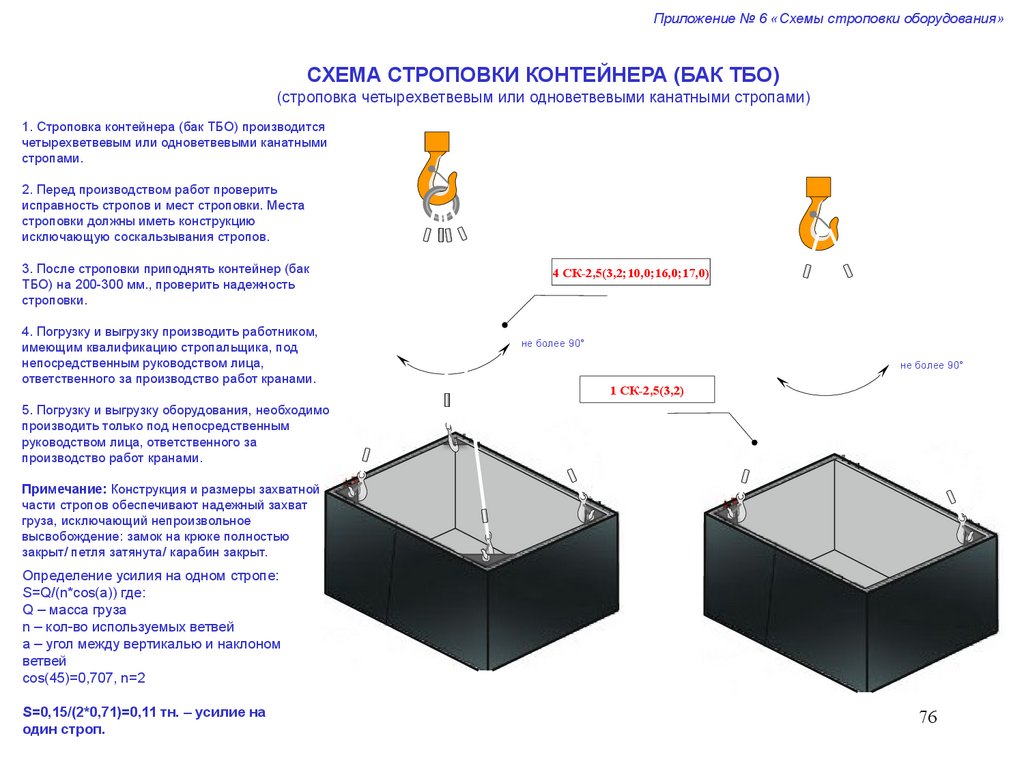

СХЕМА СТРОПОВКИ КОНТЕЙНЕРА (БАК ТБО)
(строповка четырехветвевым или одноветвевыми канатными стропами)
1. Строповка контейнера (бак ТБО) производится
четырехветвевым или одноветвевыми канатными
стропами.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места
строповки должны иметь конструкцию
исключающую соскальзывания стропов.
3. После строповки приподнять контейнер (бак
ТБО) на 200-300 мм., проверить надежность
строповки.
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица,
ответственного за производство работ кранами.
4 СК-2,5(3,2;10,0;16,0;17,0)
не более 90°
не более 90°
1 СК-2,5(3,2)
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за
производство работ кранами.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват
груза, исключающий непроизвольное
высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном
ветвей
cos(45)=0,707, n=2
S=0,15/(2*0,71)=0,11 тн. – усилие на
один строп.
76

77.

Приложение № 6 «Схемы строповки оборудования»

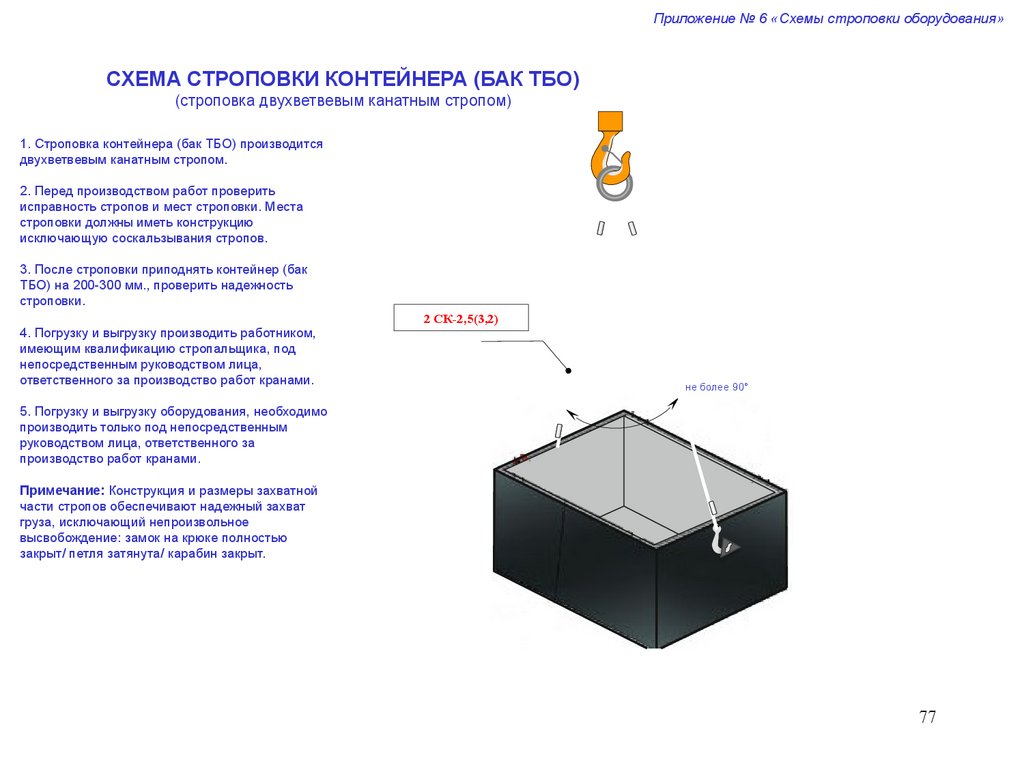

СХЕМА СТРОПОВКИ КОНТЕЙНЕРА (БАК ТБО)
(строповка двухветвевым канатным стропом)
1. Строповка контейнера (бак ТБО) производится
двухветвевым канатным стропом.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места
строповки должны иметь конструкцию
исключающую соскальзывания стропов.
3. После строповки приподнять контейнер (бак
ТБО) на 200-300 мм., проверить надежность
строповки.
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица,
ответственного за производство работ кранами.
2 СК-2,5(3,2)
не более 90°
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за
производство работ кранами.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват
груза, исключающий непроизвольное
высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
77

78.

Приложение № 6 «Схемы строповки оборудования»

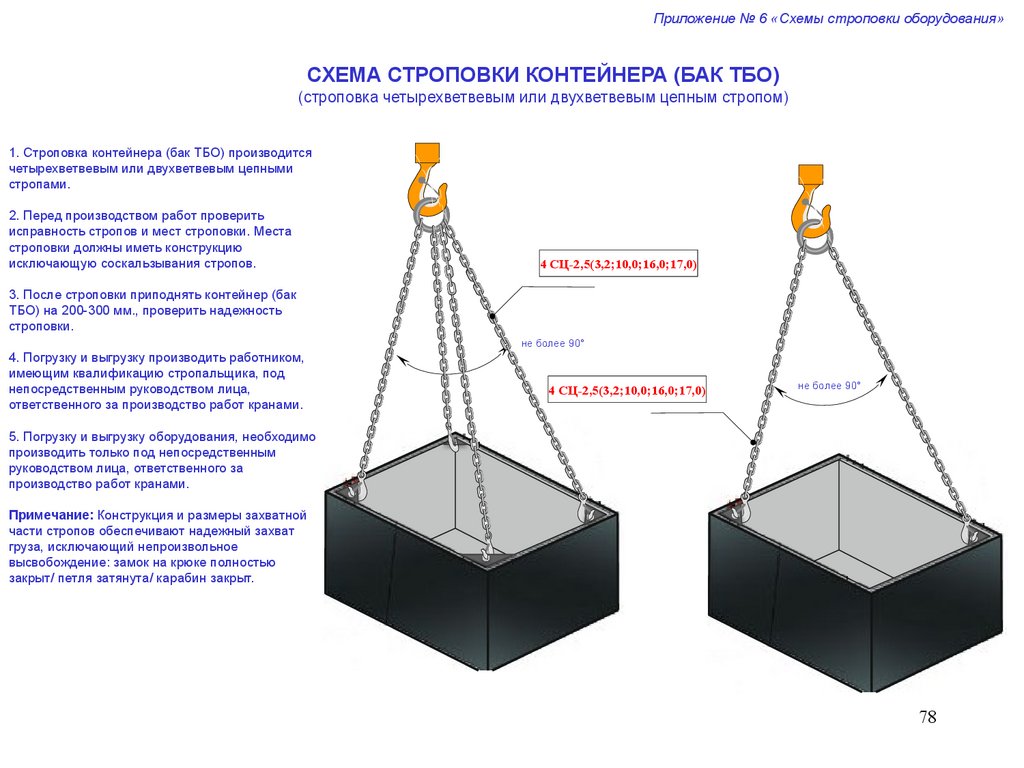

СХЕМА СТРОПОВКИ КОНТЕЙНЕРА (БАК ТБО)
(строповка четырехветвевым или двухветвевым цепным стропом)
1. Строповка контейнера (бак ТБО) производится
четырехветвевым или двухветвевым цепными
стропами.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места
строповки должны иметь конструкцию
исключающую соскальзывания стропов.
4 СЦ-2,5(3,2;10,0;16,0;17,0)
3. После строповки приподнять контейнер (бак
ТБО) на 200-300 мм., проверить надежность
строповки.
не более 90°
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица,
ответственного за производство работ кранами.
4 СЦ-2,5(3,2;10,0;16,0;17,0)
не более 90°
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за
производство работ кранами.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват
груза, исключающий непроизвольное
высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
78

79.

Приложение № 6 «Схемы строповки оборудования»

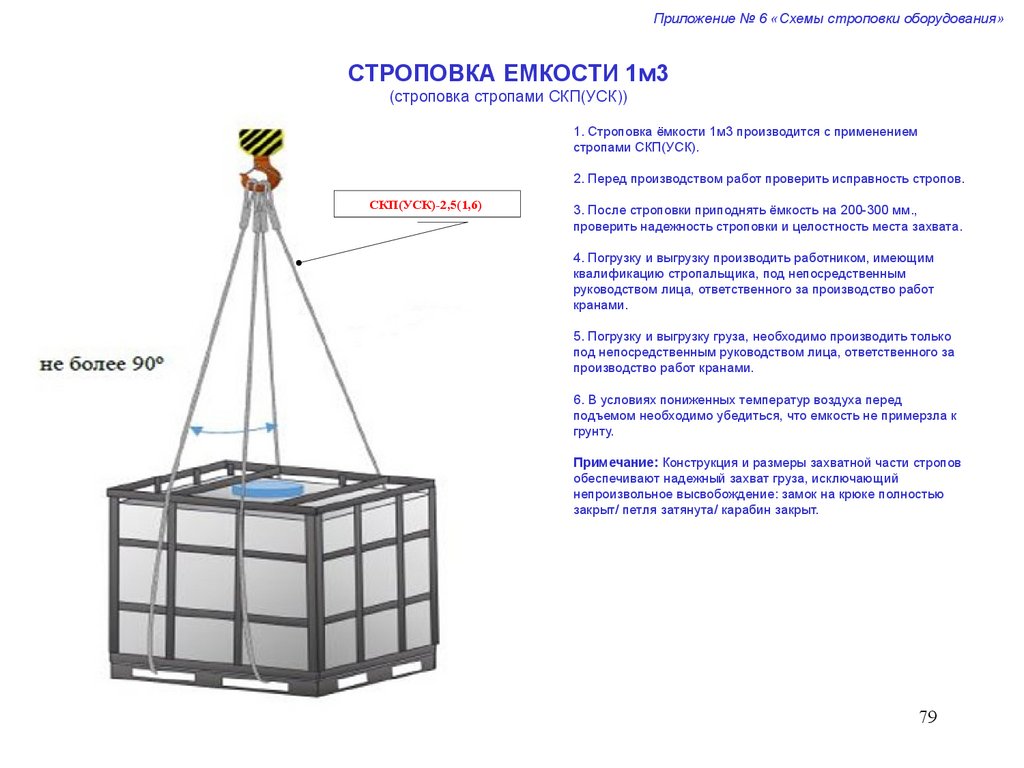

СТРОПОВКА ЕМКОСТИ 1м3
(строповка стропами СКП(УСК))
1. Строповка ёмкости 1м3 производится с применением
стропами СКП(УСК).
2. Перед производством работ проверить исправность стропов.
СКП(УСК)-2,5(1,6)
3. После строповки приподнять ёмкость на 200-300 мм.,
проверить надежность строповки и целостность места захвата.
4. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным
руководством лица, ответственного за производство работ
кранами.
5. Погрузку и выгрузку груза, необходимо производить только
под непосредственным руководством лица, ответственного за
производство работ кранами.
6. В условиях пониженных температур воздуха перед
подъемом необходимо убедиться, что емкость не примерзла к
грунту.
Примечание: Конструкция и размеры захватной части стропов
обеспечивают надежный захват груза, исключающий
непроизвольное высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
79

80.

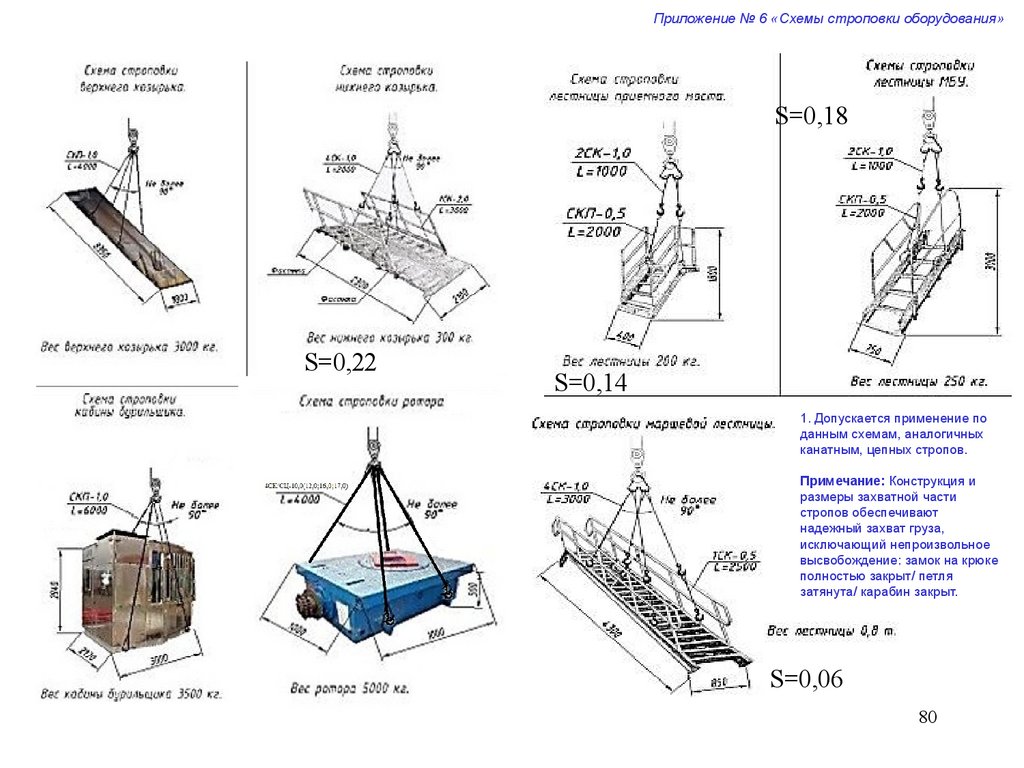

Приложение № 6 «Схемы строповки оборудования»
S=0,18
S=0,22
S=0,14
1. Допускается применение по
данным схемам, аналогичных
канатным, цепных стропов.
Примечание: Конструкция и
размеры захватной части
стропов обеспечивают
надежный захват груза,
исключающий непроизвольное
высвобождение: замок на крюке
полностью закрыт/ петля
затянута/ карабин закрыт.
S=0,06
80

81.

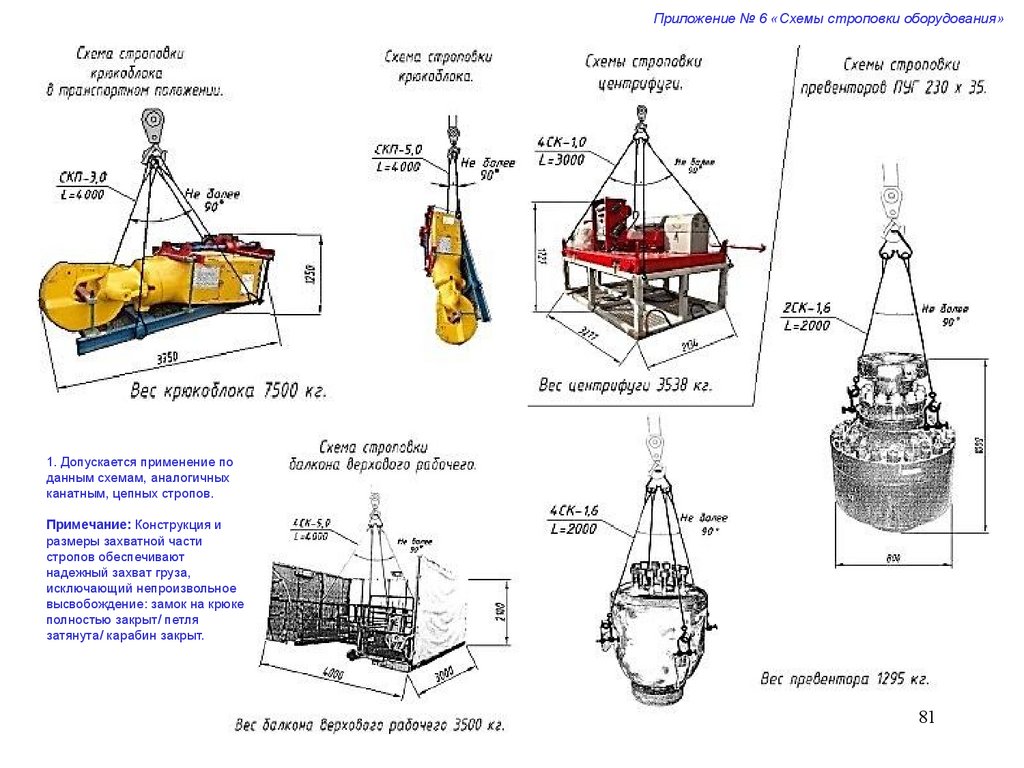

Приложение № 6 «Схемы строповки оборудования»
1. Допускается применение по
данным схемам, аналогичных
канатным, цепных стропов.
Примечание: Конструкция и
размеры захватной части
стропов обеспечивают
надежный захват груза,
исключающий непроизвольное
высвобождение: замок на крюке
полностью закрыт/ петля
затянута/ карабин закрыт.
81

82.

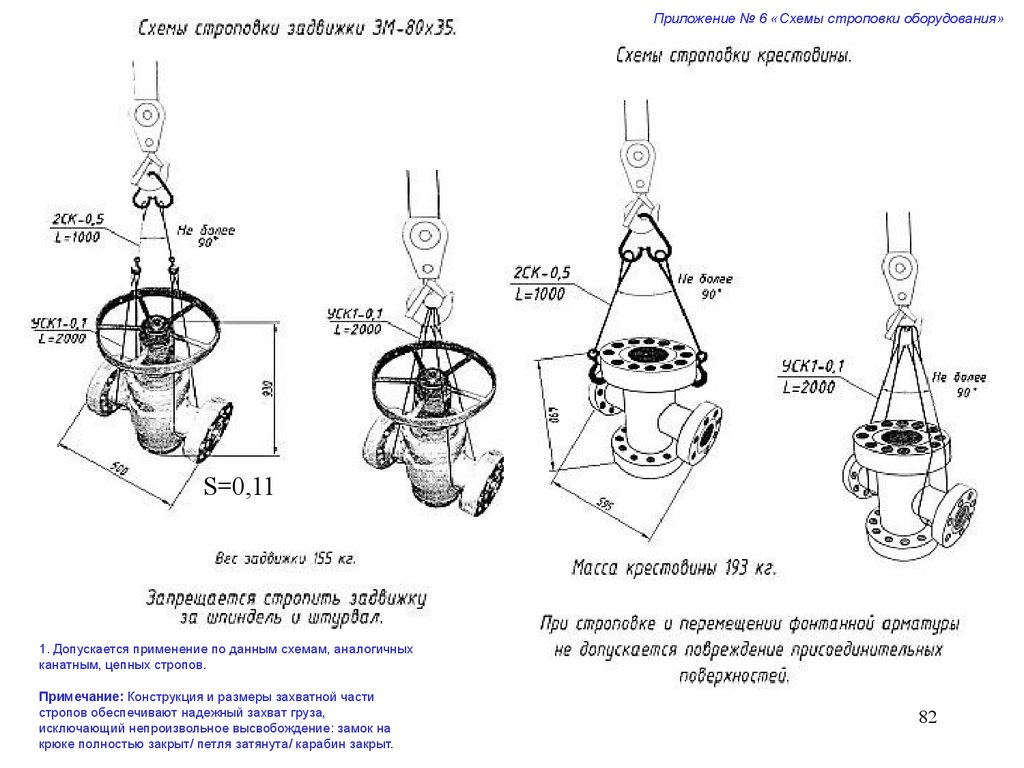

Приложение № 6 «Схемы строповки оборудования»
S=0,11
1. Допускается применение по данным схемам, аналогичных
канатным, цепных стропов.
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/ карабин закрыт.
82

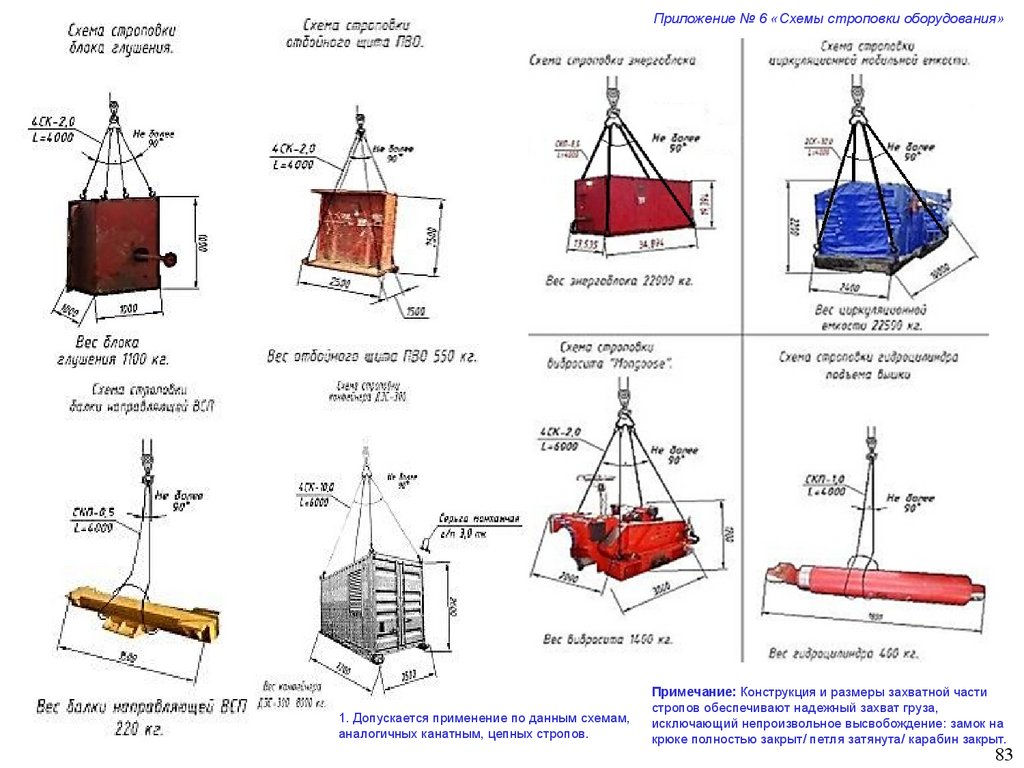

83.

Приложение № 6 «Схемы строповки оборудования»
1. Допускается применение по данным схемам,
аналогичных канатным, цепных стропов.
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/ карабин закрыт.
83

84.

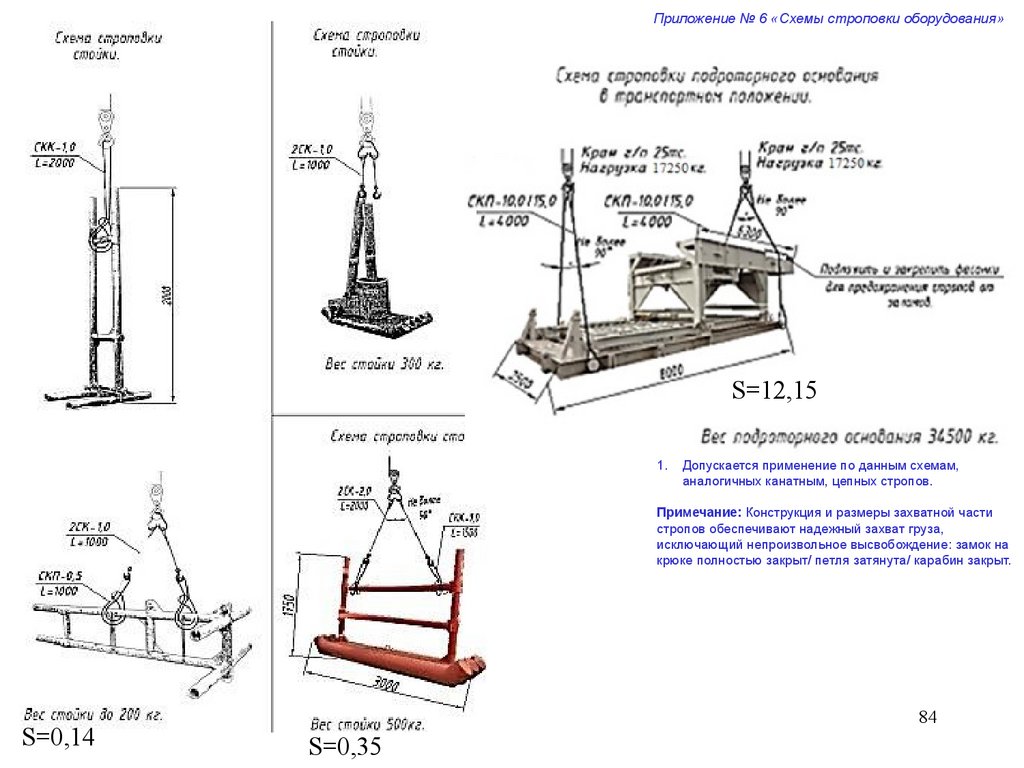

Приложение № 6 «Схемы строповки оборудования»
S=12,15
1.
Допускается применение по данным схемам,
аналогичных канатным, цепных стропов.
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/ карабин закрыт.
S=0,14
84
S=0,35

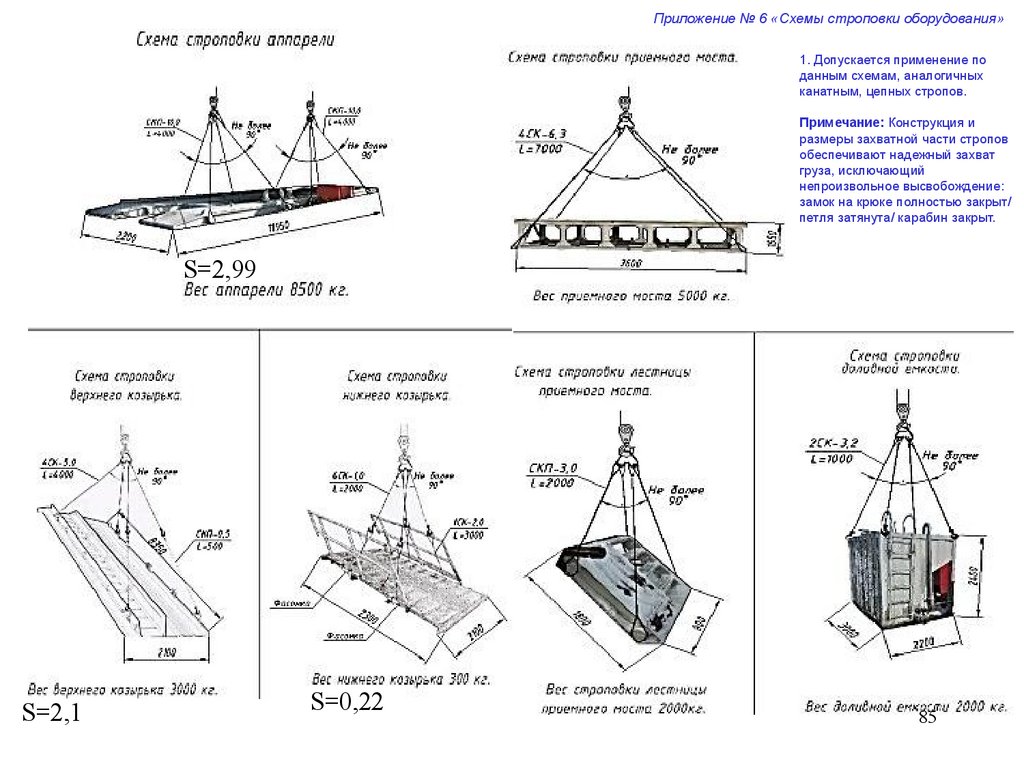

85.

Приложение № 6 «Схемы строповки оборудования»
1. Допускается применение по
данным схемам, аналогичных
канатным, цепных стропов.
Примечание: Конструкция и
размеры захватной части стропов
обеспечивают надежный захват
груза, исключающий
непроизвольное высвобождение:
замок на крюке полностью закрыт/
петля затянута/ карабин закрыт.
S=2,99
S=2,1
S=0,22
85

86.

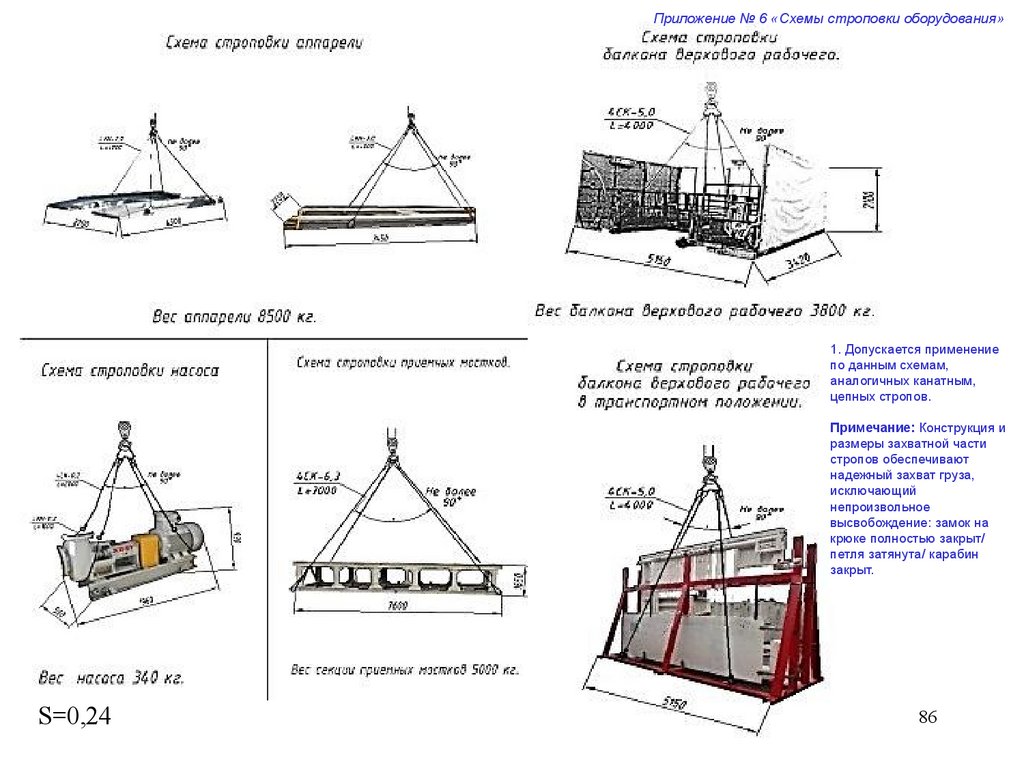

Приложение № 6 «Схемы строповки оборудования»
1. Допускается применение
по данным схемам,
аналогичных канатным,
цепных стропов.
Примечание: Конструкция и
размеры захватной части
стропов обеспечивают
надежный захват груза,
исключающий
непроизвольное
высвобождение: замок на
крюке полностью закрыт/
петля затянута/ карабин
закрыт.
S=0,24
86

87.

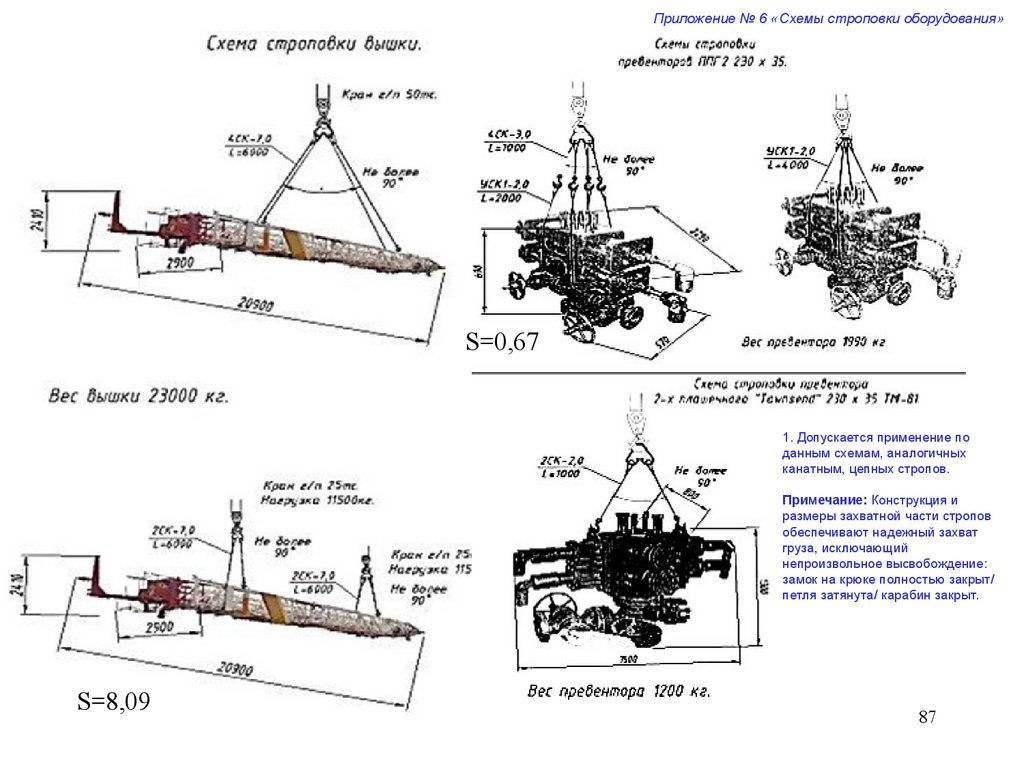

Приложение № 6 «Схемы строповки оборудования»
S=0,67
1. Допускается применение по
данным схемам, аналогичных
канатным, цепных стропов.
Примечание: Конструкция и
размеры захватной части стропов
обеспечивают надежный захват
груза, исключающий
непроизвольное высвобождение:
замок на крюке полностью закрыт/
петля затянута/ карабин закрыт.
S=8,09
87

88.

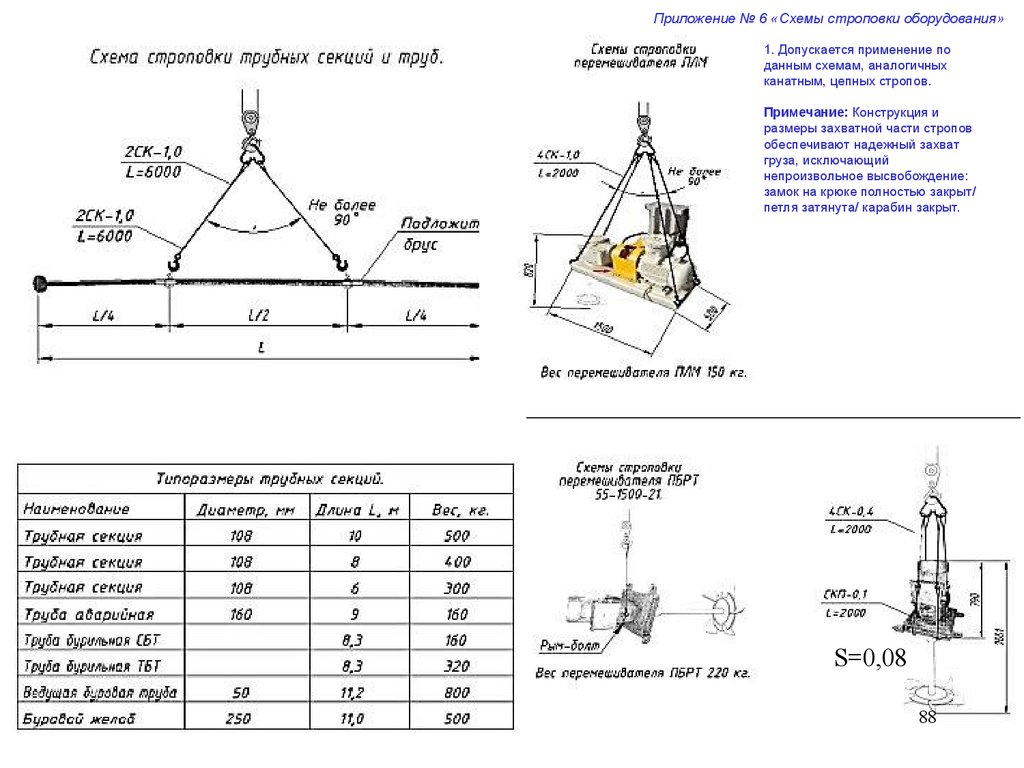

Приложение № 6 «Схемы строповки оборудования»
1. Допускается применение по
данным схемам, аналогичных
канатным, цепных стропов.
Примечание: Конструкция и
размеры захватной части стропов
обеспечивают надежный захват
груза, исключающий
непроизвольное высвобождение:
замок на крюке полностью закрыт/
петля затянута/ карабин закрыт.
S=0,08
88

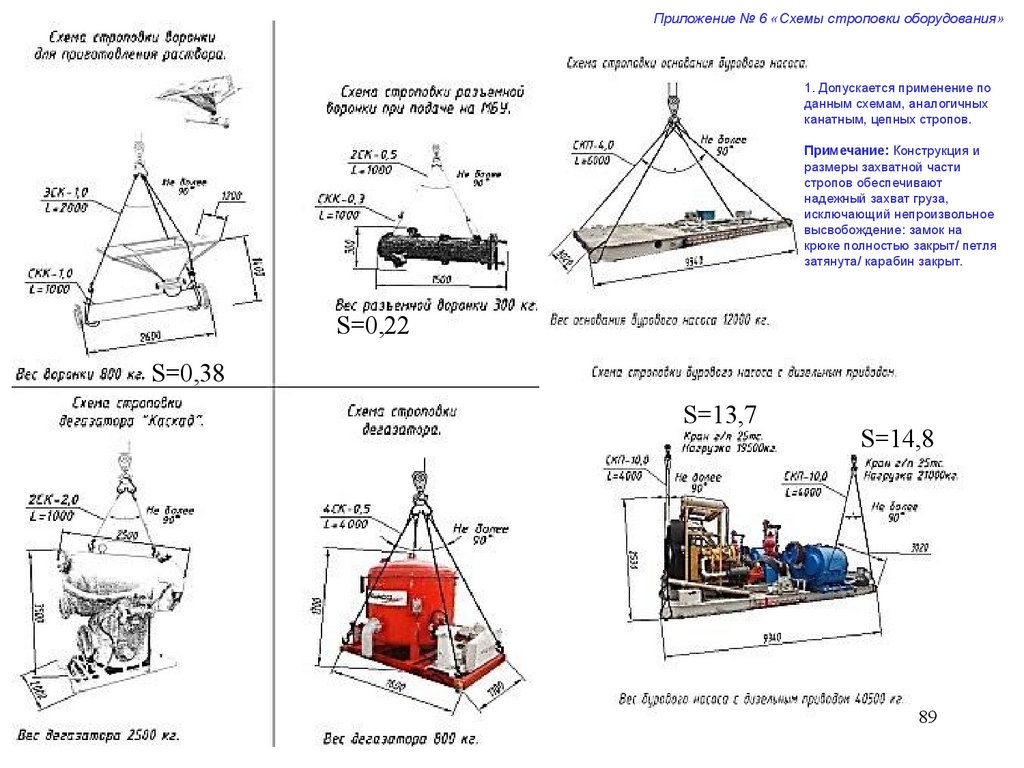

89.

Приложение № 6 «Схемы строповки оборудования»
1. Допускается применение по
данным схемам, аналогичных
канатным, цепных стропов.
Примечание: Конструкция и
размеры захватной части
стропов обеспечивают
надежный захват груза,
исключающий непроизвольное
высвобождение: замок на
крюке полностью закрыт/ петля
затянута/ карабин закрыт.
S=0,22
S=0,38
S=13,7
S=14,8
89

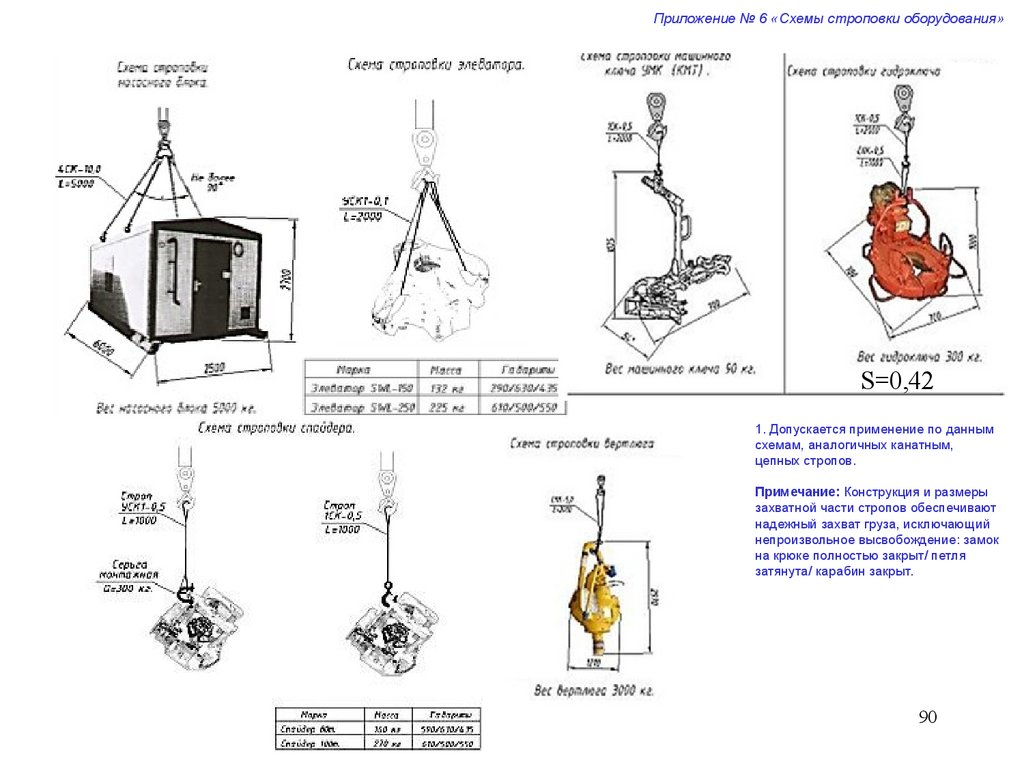

90.

Приложение № 6 «Схемы строповки оборудования»
S=0,42
1. Допускается применение по данным
схемам, аналогичных канатным,
цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок
на крюке полностью закрыт/ петля
затянута/ карабин закрыт.
90

91.

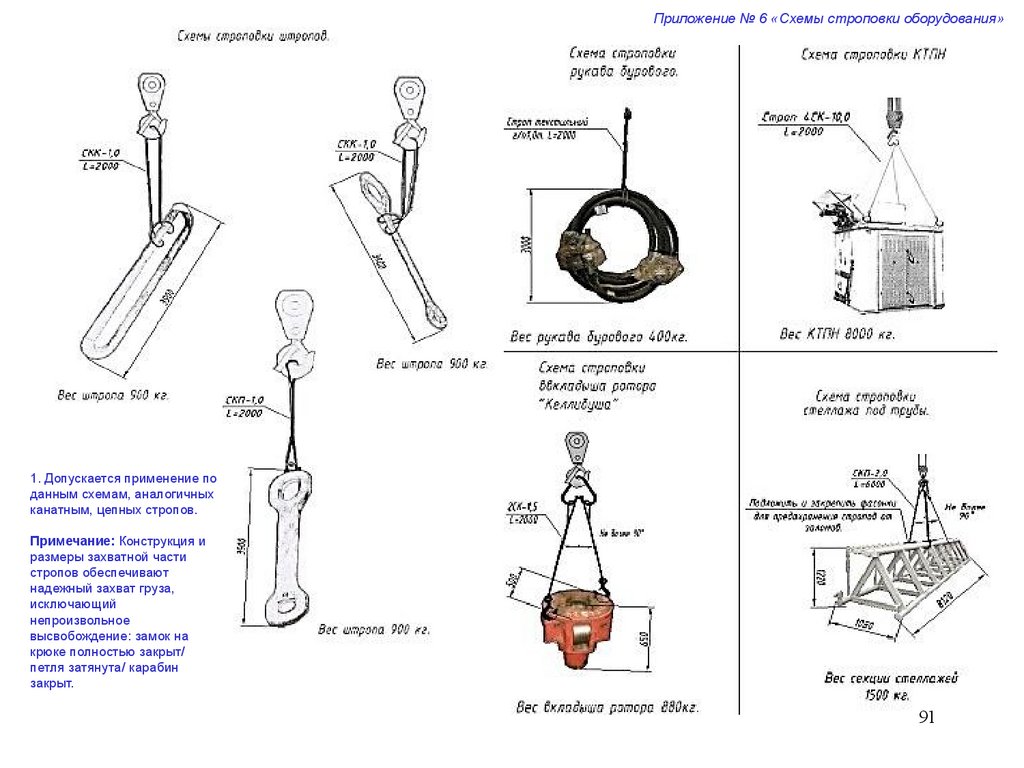

Приложение № 6 «Схемы строповки оборудования»
1. Допускается применение по
данным схемам, аналогичных
канатным, цепных стропов.
Примечание: Конструкция и
размеры захватной части
стропов обеспечивают
надежный захват груза,
исключающий
непроизвольное
высвобождение: замок на
крюке полностью закрыт/
петля затянута/ карабин
закрыт.
91

92.

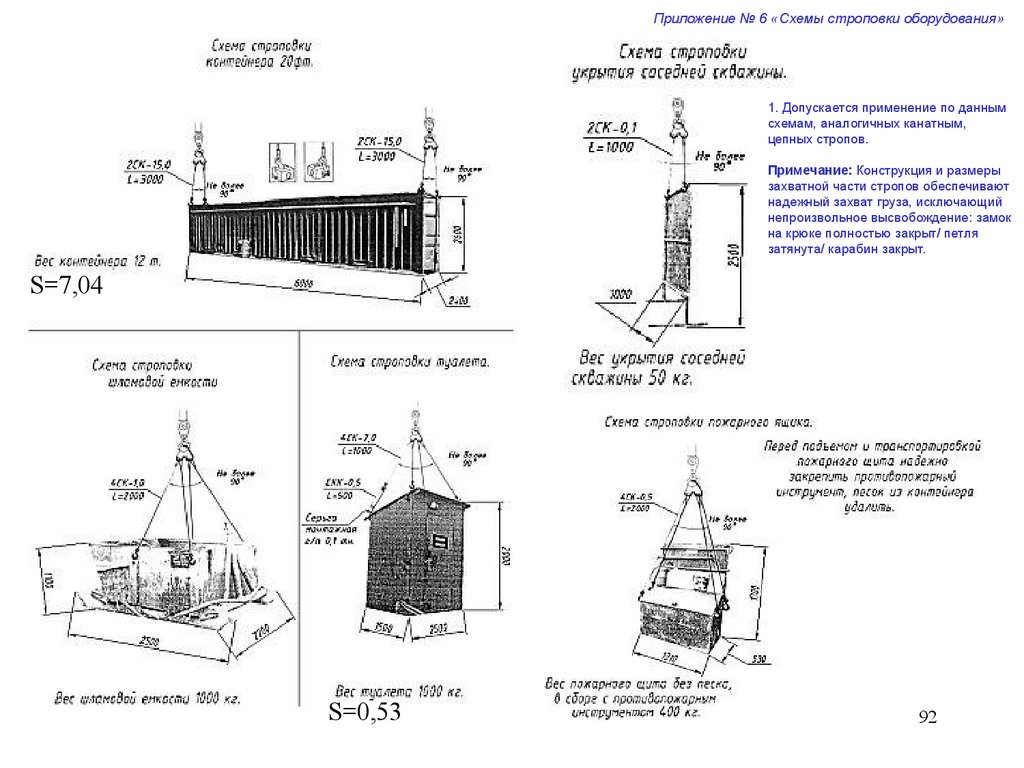

Приложение № 6 «Схемы строповки оборудования»
1. Допускается применение по данным
схемам, аналогичных канатным,
цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок
на крюке полностью закрыт/ петля
затянута/ карабин закрыт.
S=7,04
S=0,53
92

93.

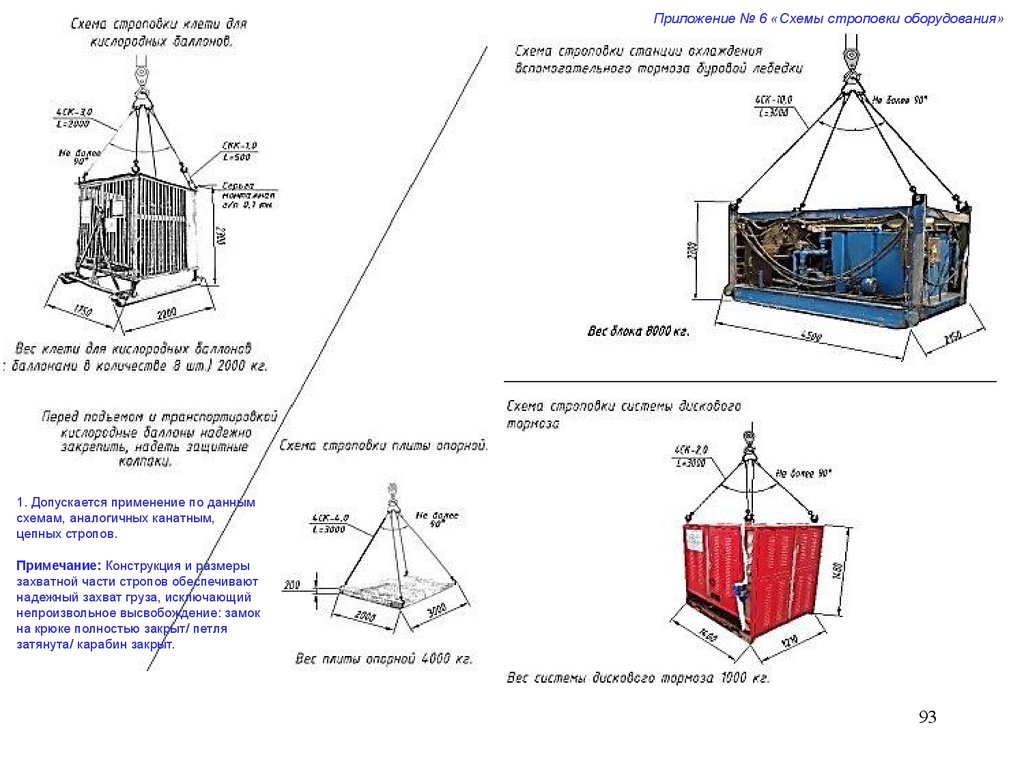

Приложение № 6 «Схемы строповки оборудования»
1. Допускается применение по данным
схемам, аналогичных канатным,
цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок
на крюке полностью закрыт/ петля
затянута/ карабин закрыт.
93

94.

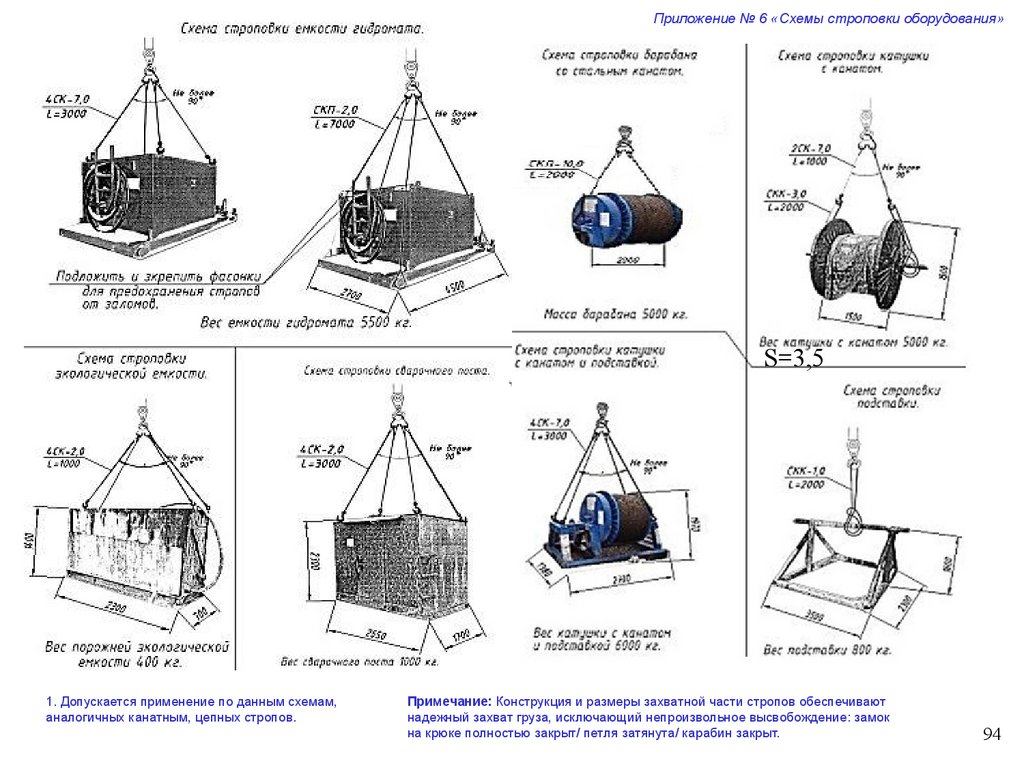

Приложение № 6 «Схемы строповки оборудования»
S=3,5
1. Допускается применение по данным схемам,
аналогичных канатным, цепных стропов.
Примечание: Конструкция и размеры захватной части стропов обеспечивают
надежный захват груза, исключающий непроизвольное высвобождение: замок
на крюке полностью закрыт/ петля затянута/ карабин закрыт.
94

95.

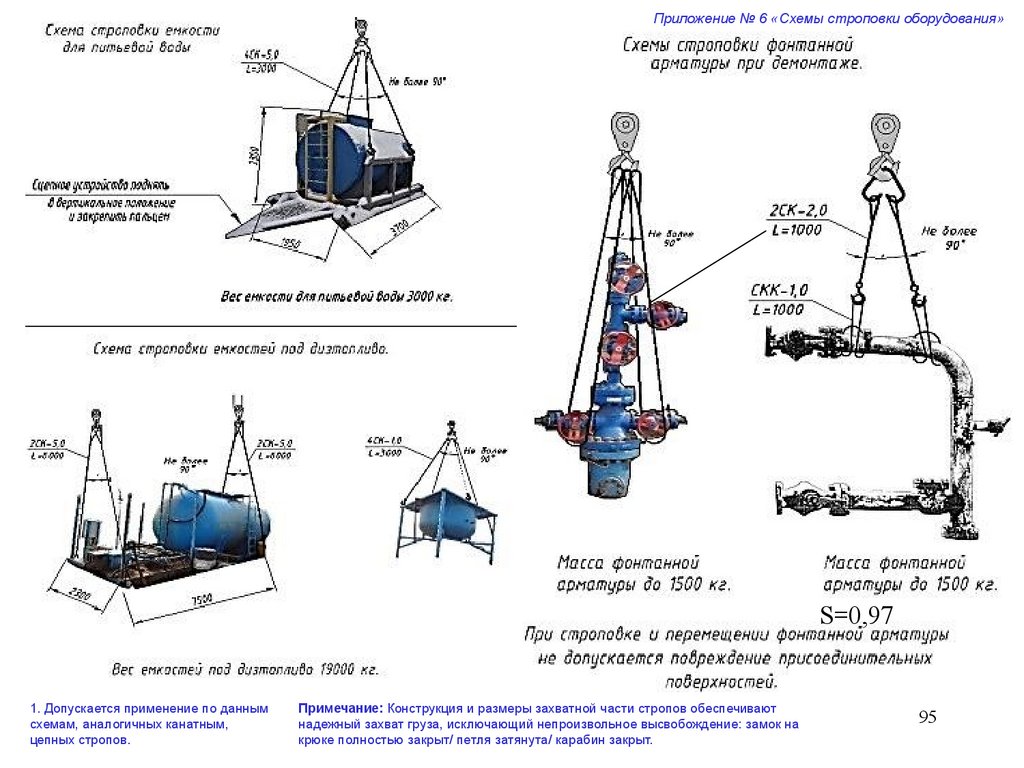

Приложение № 6 «Схемы строповки оборудования»
S=0,97
1. Допускается применение по данным
схемам, аналогичных канатным,
цепных стропов.
Примечание: Конструкция и размеры захватной части стропов обеспечивают
надежный захват груза, исключающий непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/ карабин закрыт.
95

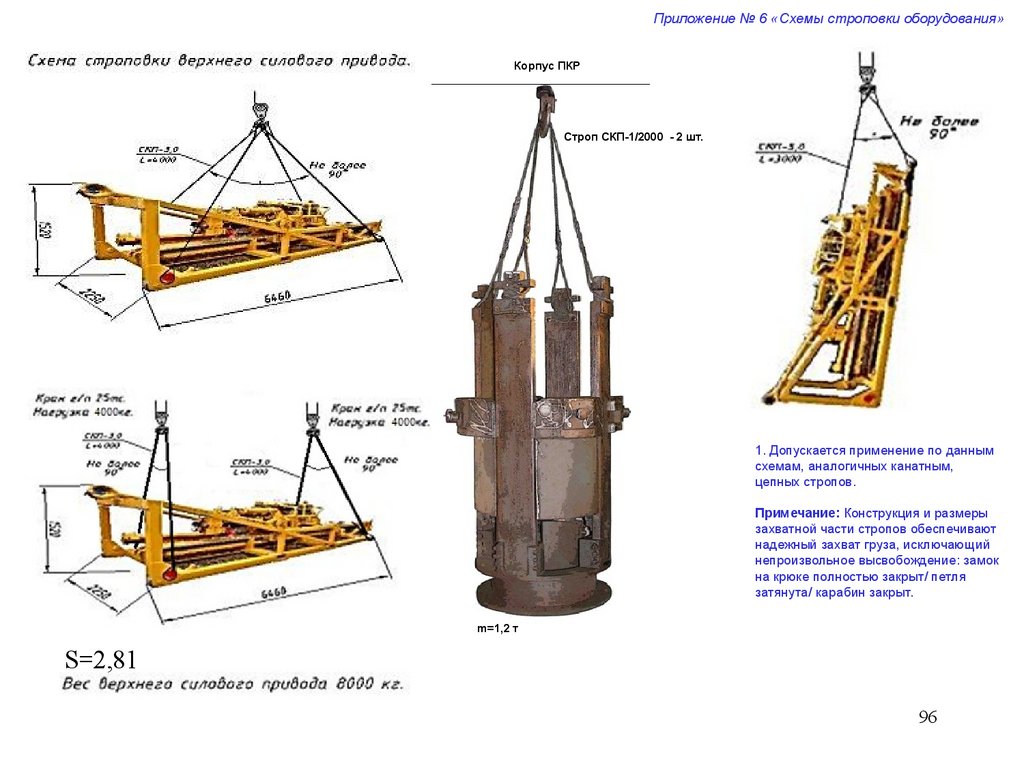

96.

Приложение № 6 «Схемы строповки оборудования»
Корпус ПКР
Строп СКП-1/2000 - 2 шт.
1. Допускается применение по данным
схемам, аналогичных канатным,
цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок
на крюке полностью закрыт/ петля
затянута/ карабин закрыт.
m=1,2 т
S=2,81
96

97.

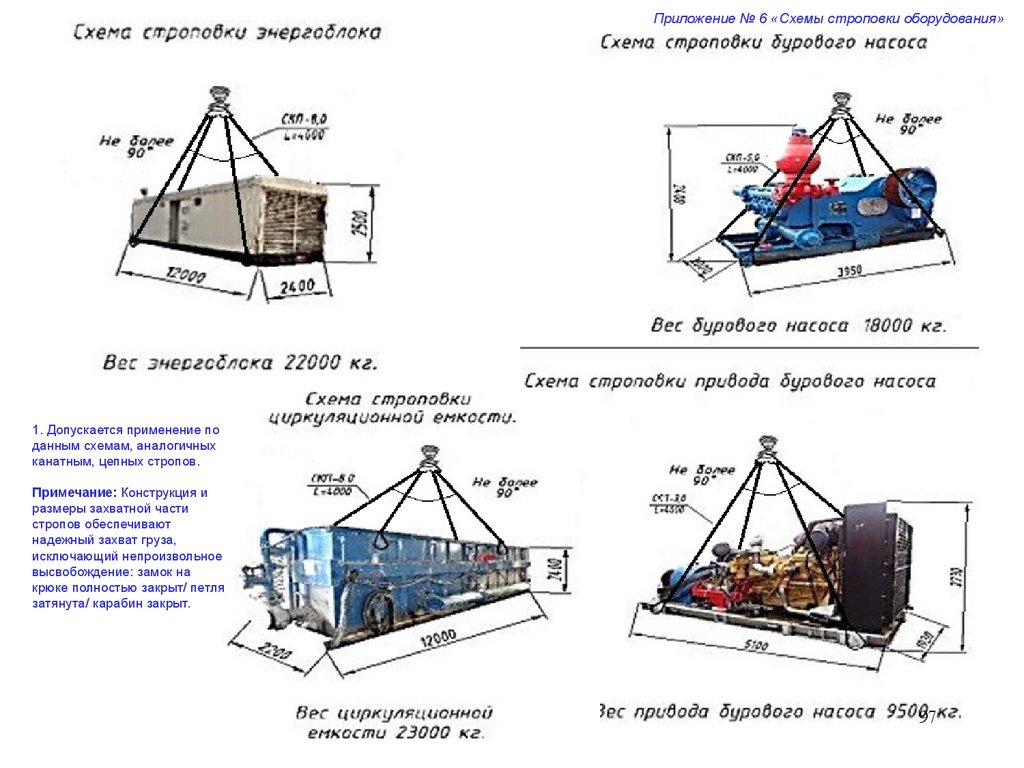

Приложение № 6 «Схемы строповки оборудования»
1. Допускается применение по
данным схемам, аналогичных
канатным, цепных стропов.
Примечание: Конструкция и
размеры захватной части
стропов обеспечивают
надежный захват груза,
исключающий непроизвольное
высвобождение: замок на
крюке полностью закрыт/ петля
затянута/ карабин закрыт.
97

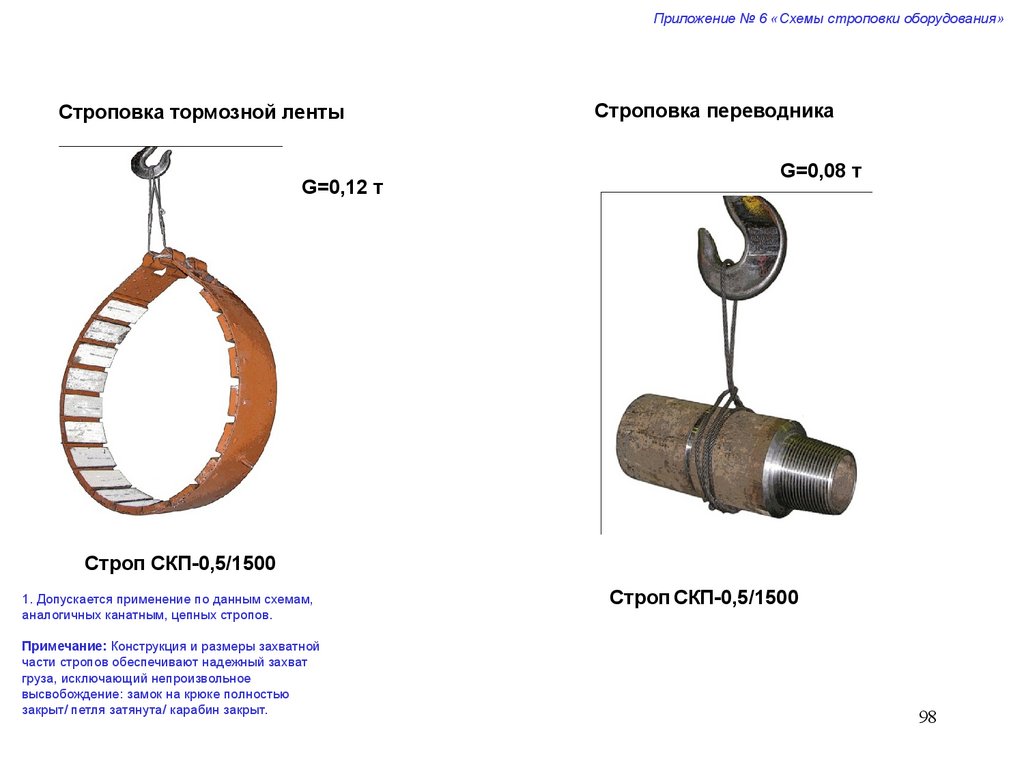

98.

Приложение № 6 «Схемы строповки оборудования»
Строповка тормозной ленты
G=0,12 т
Строповка переводника
G=0,08 т
Строп СКП-0,5/1500
1. Допускается применение по данным схемам,
аналогичных канатным, цепных стропов.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват
груза, исключающий непроизвольное
высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
Строп СКП-0,5/1500
98

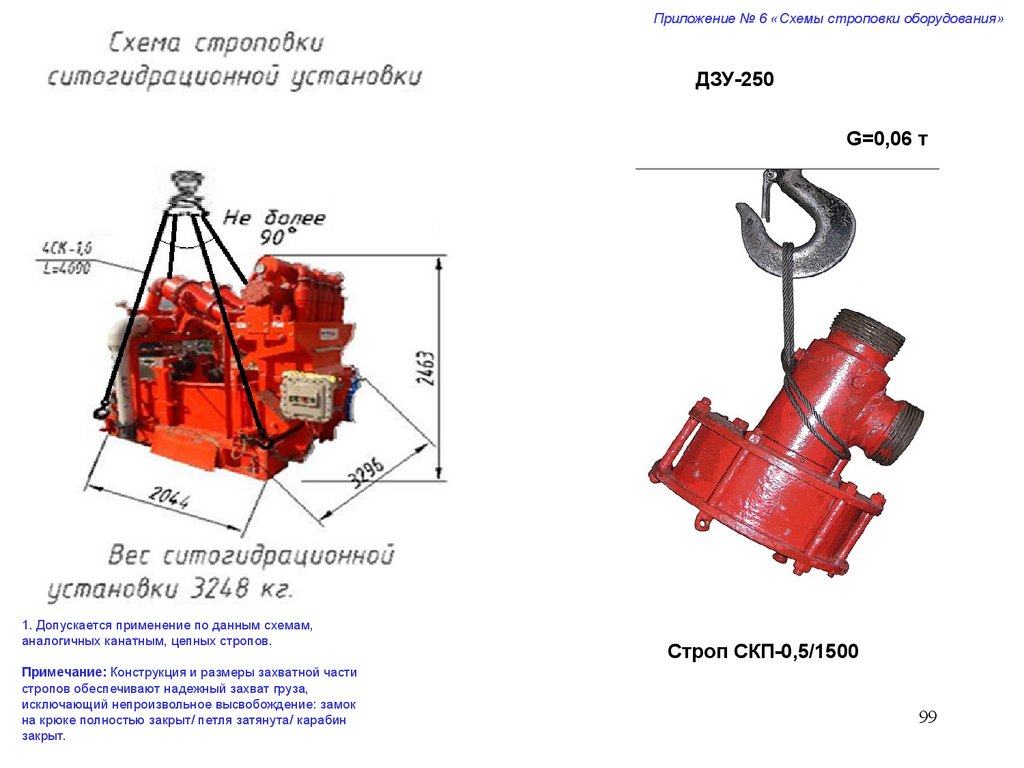

99.

Приложение № 6 «Схемы строповки оборудования»
ДЗУ-250
G=0,06 т
1. Допускается применение по данным схемам,
аналогичных канатным, цепных стропов.
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение: замок
на крюке полностью закрыт/ петля затянута/ карабин
закрыт.
Строп СКП-0,5/1500
99

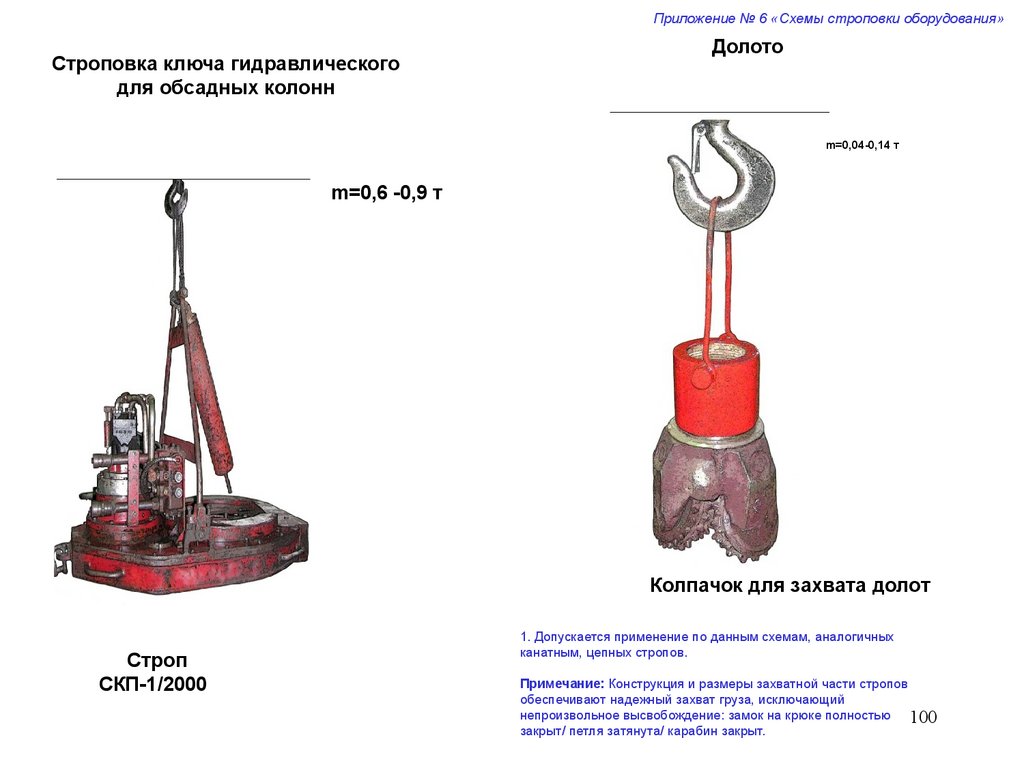

100.

Приложение № 6 «Схемы строповки оборудования»
Строповка ключа гидравлического
для обсадных колонн
Долото
m=0,04-0,14 т
m=0,6 -0,9 т
Колпачок для захвата долот
Строп
СКП-1/2000
1. Допускается применение по данным схемам, аналогичных
канатным, цепных стропов.
Примечание: Конструкция и размеры захватной части стропов
обеспечивают надежный захват груза, исключающий
непроизвольное высвобождение: замок на крюке полностью 100
закрыт/ петля затянута/ карабин закрыт.

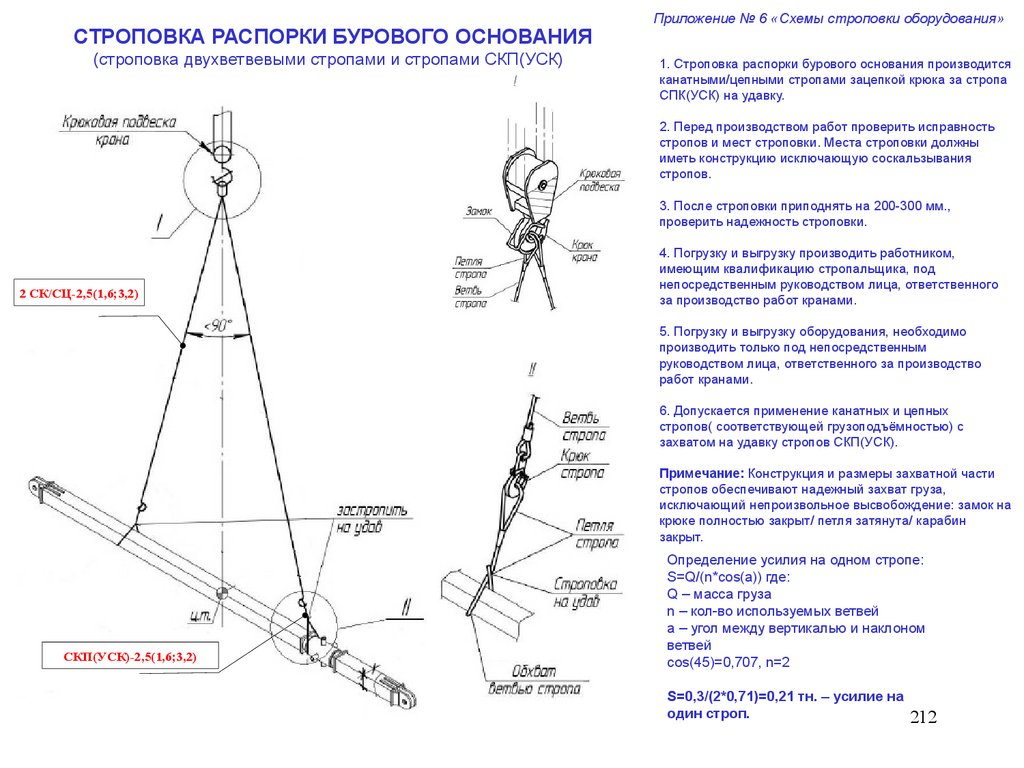

101.

СТРОПОВКА РАСПОРКИ БУРОВОГО ОСНОВАНИЯ
(строповка двухветвевыми стропами и стропами СКП(УСК)
Приложение № 6 «Схемы строповки оборудования»
1. Строповка распорки бурового основания производится
канатными/цепными стропами зацепкой крюка за стропа
СПК(УСК) на удавку.
2. Перед производством работ проверить исправность
стропов и мест строповки. Места строповки должны
иметь конструкцию исключающую соскальзывания
стропов.
3. После строповки приподнять на 200-300 мм.,
проверить надежность строповки.
2 СК/СЦ-2,5(1,6;3,2)
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица, ответственного
за производство работ кранами.
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за производство
работ кранами.
6. Допускается применение канатных и цепных
стропов( соответствующей грузоподъёмностью) с
захватом на удавку стропов СКП(УСК).
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/ карабин
закрыт.
СКП(УСК)-2,5(1,6;3,2)
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном
ветвей
cos(45)=0,707, n=2
S=0,3/(2*0,71)=0,21 тн. – усилие на
один строп.
212

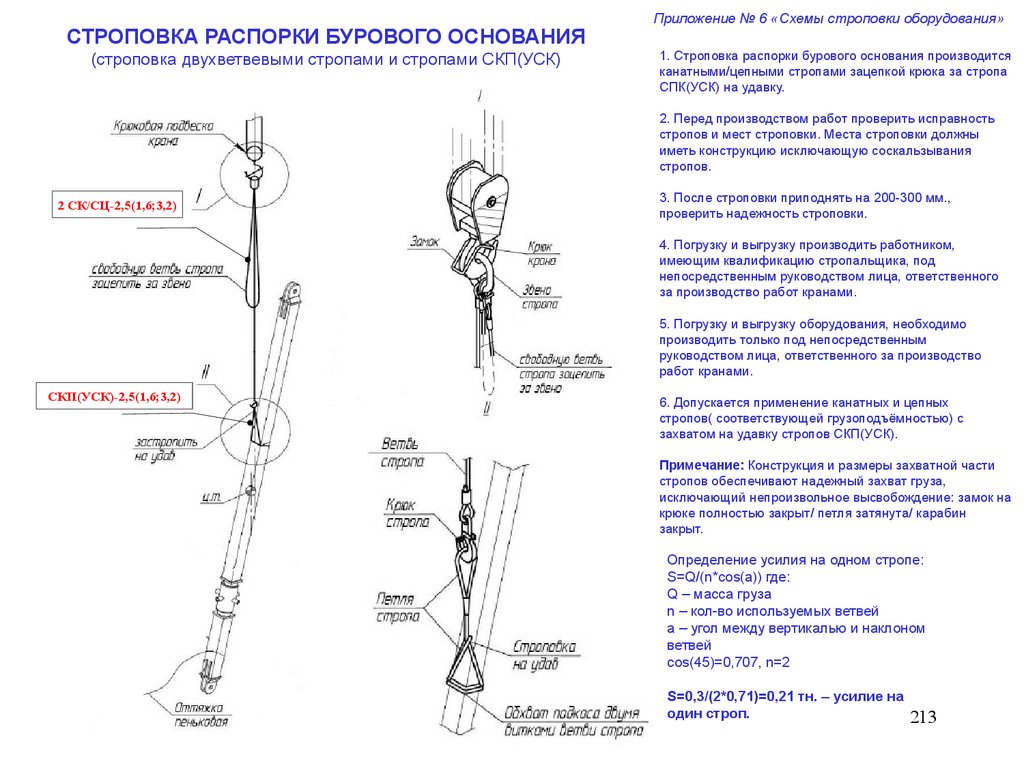

102.

СТРОПОВКА РАСПОРКИ БУРОВОГО ОСНОВАНИЯ
(строповка двухветвевыми стропами и стропами СКП(УСК)
Приложение № 6 «Схемы строповки оборудования»
1. Строповка распорки бурового основания производится
канатными/цепными стропами зацепкой крюка за стропа
СПК(УСК) на удавку.
2. Перед производством работ проверить исправность
стропов и мест строповки. Места строповки должны
иметь конструкцию исключающую соскальзывания
стропов.
2 СК/СЦ-2,5(1,6;3,2)
3. После строповки приподнять на 200-300 мм.,
проверить надежность строповки.
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица, ответственного
за производство работ кранами.
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за производство
работ кранами.
СКП(УСК)-2,5(1,6;3,2)
6. Допускается применение канатных и цепных
стропов( соответствующей грузоподъёмностью) с
захватом на удавку стропов СКП(УСК).
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/ карабин
закрыт.
Определение усилия на одном стропе:
S=Q/(n*cos(a)) где:
Q – масса груза
n – кол-во используемых ветвей
a – угол между вертикалью и наклоном
ветвей
cos(45)=0,707, n=2
S=0,3/(2*0,71)=0,21 тн. – усилие на
один строп.
213

103.

Приложение № 6 «Схемы строповки оборудования»

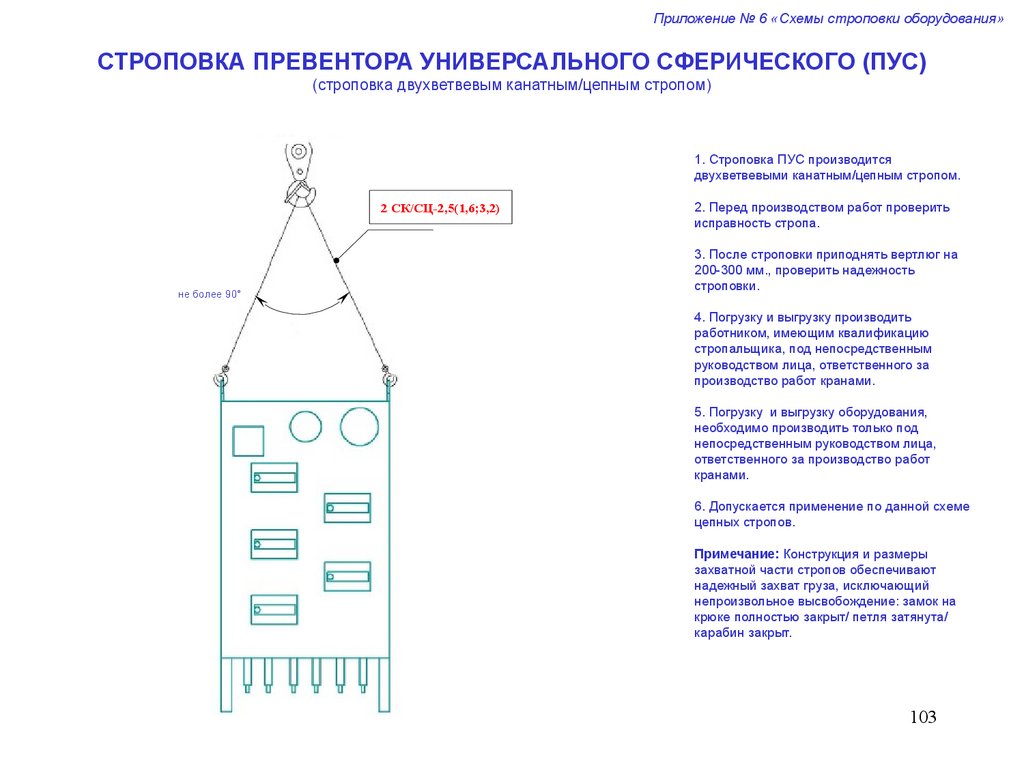

СТРОПОВКА ПРЕВЕНТОРА УНИВЕРСАЛЬНОГО СФЕРИЧЕСКОГО (ПУС)
(строповка двухветвевым канатным/цепным стропом)
1. Строповка ПУС производится
двухветвевыми канатным/цепным стропом.
2 СК/СЦ-2,5(1,6;3,2)
не более 90°
2. Перед производством работ проверить
исправность стропа.
3. После строповки приподнять вертлюг на
200-300 мм., проверить надежность
строповки.
4. Погрузку и выгрузку производить
работником, имеющим квалификацию
стропальщика, под непосредственным
руководством лица, ответственного за
производство работ кранами.
5. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ
кранами.
6. Допускается применение по данной схеме
цепных стропов.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
103

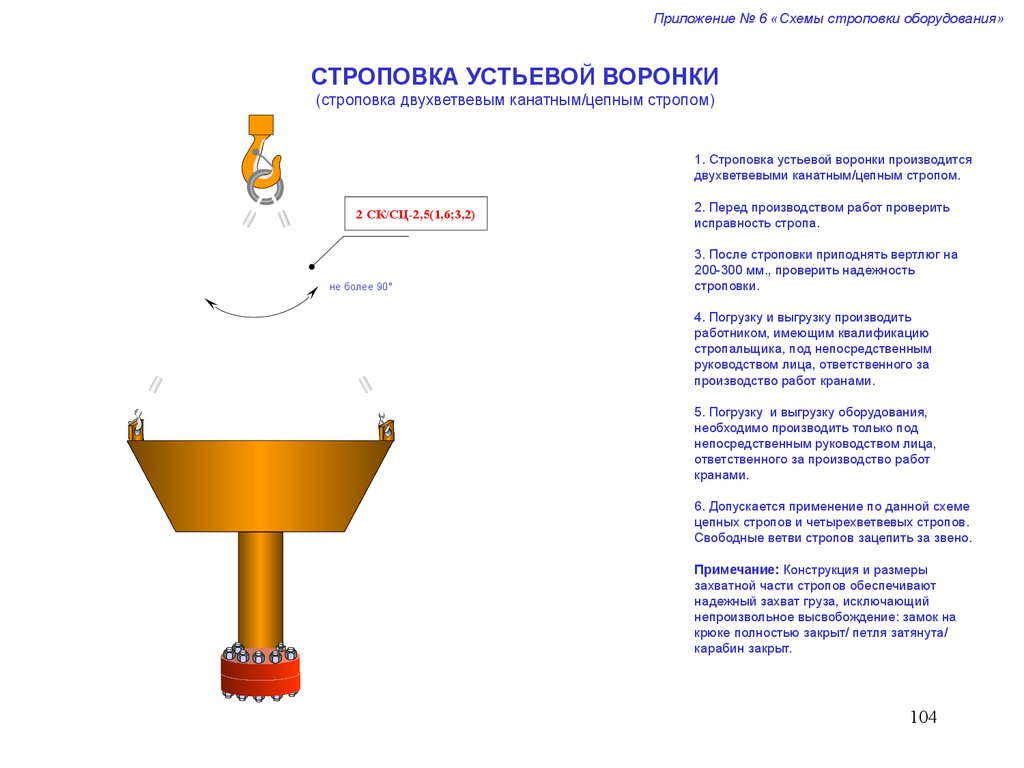

104.

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА УСТЬЕВОЙ ВОРОНКИ
(строповка двухветвевым канатным/цепным стропом)
1. Строповка устьевой воронки производится
двухветвевыми канатным/цепным стропом.
2 СК/СЦ-2,5(1,6;3,2)
не более 90°
2. Перед производством работ проверить
исправность стропа.
3. После строповки приподнять вертлюг на
200-300 мм., проверить надежность
строповки.
4. Погрузку и выгрузку производить
работником, имеющим квалификацию
стропальщика, под непосредственным
руководством лица, ответственного за
производство работ кранами.
5. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ
кранами.
6. Допускается применение по данной схеме
цепных стропов и четырехветвевых стропов.
Свободные ветви стропов зацепить за звено.
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
104

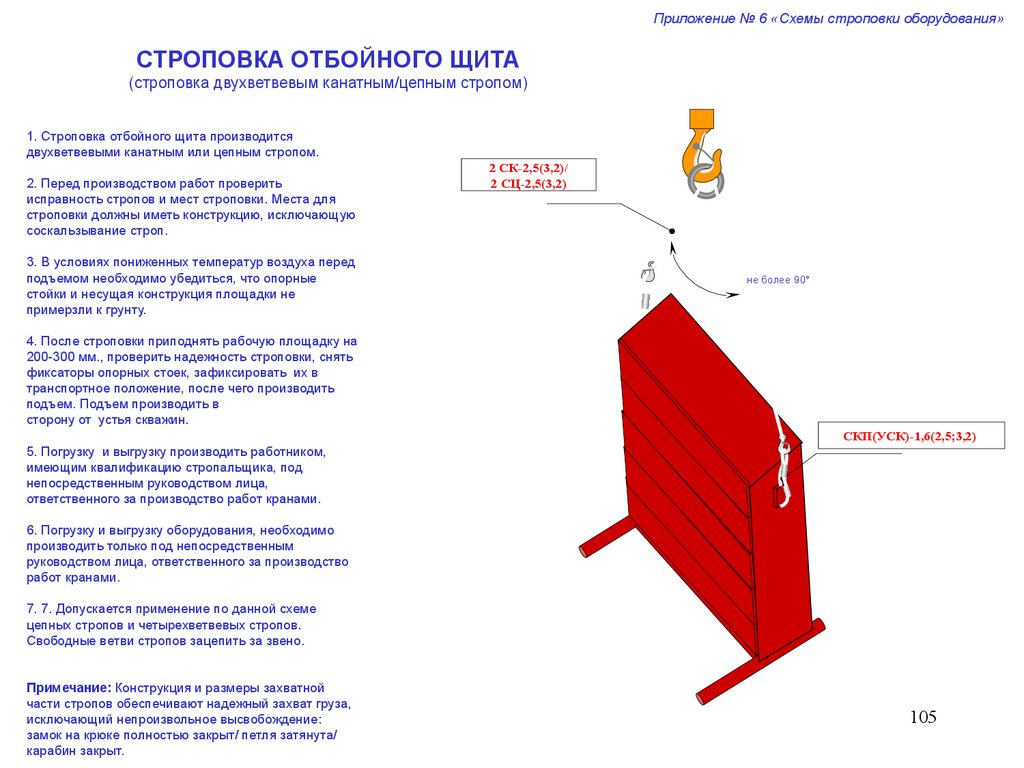

105.

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА ОТБОЙНОГО ЩИТА
(строповка двухветвевым канатным/цепным стропом)
1. Строповка отбойного щита производится
двухветвевыми канатным или цепным стропом.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места для
строповки должны иметь конструкцию, исключающую
соскальзывание строп.
3. В условиях пониженных температур воздуха перед
подъемом необходимо убедиться, что опорные
стойки и несущая конструкция площадки не
примерзли к грунту.
2 СК-2,5(3,2)/
2 СЦ-2,5(3,2)
не более 90°
4. После строповки приподнять рабочую площадку на
200-300 мм., проверить надежность строповки, снять
фиксаторы опорных стоек, зафиксировать их в
транспортное положение, после чего производить
подъем. Подъем производить в
сторону от устья скважин.
СКП(УСК)-1,6(2,5;3,2)
5. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица,
ответственного за производство работ кранами.
6. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за производство
работ кранами.
7. 7. Допускается применение по данной схеме
цепных стропов и четырехветвевых стропов.
Свободные ветви стропов зацепить за звено.
Примечание: Конструкция и размеры захватной
части стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение:
замок на крюке полностью закрыт/ петля затянута/
карабин закрыт.
105

106.

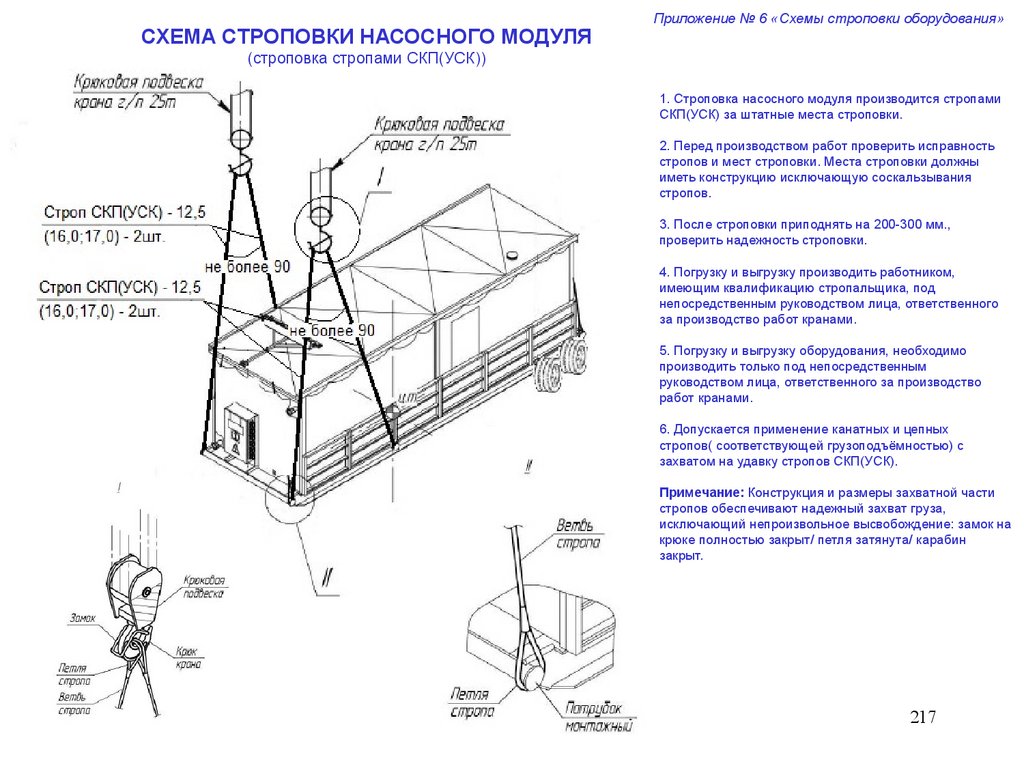

СХЕМА СТРОПОВКИ НАСОСНОГО МОДУЛЯ
Приложение № 6 «Схемы строповки оборудования»
(строповка стропами СКП(УСК))
1. Строповка насосного модуля производится стропами
СКП(УСК) за штатные места строповки.
2. Перед производством работ проверить исправность
стропов и мест строповки. Места строповки должны
иметь конструкцию исключающую соскальзывания
стропов.
3. После строповки приподнять на 200-300 мм.,
проверить надежность строповки.
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица, ответственного
за производство работ кранами.
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за производство
работ кранами.
6. Допускается применение канатных и цепных
стропов( соответствующей грузоподъёмностью) с
захватом на удавку стропов СКП(УСК).
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/ карабин
закрыт.
217

107.

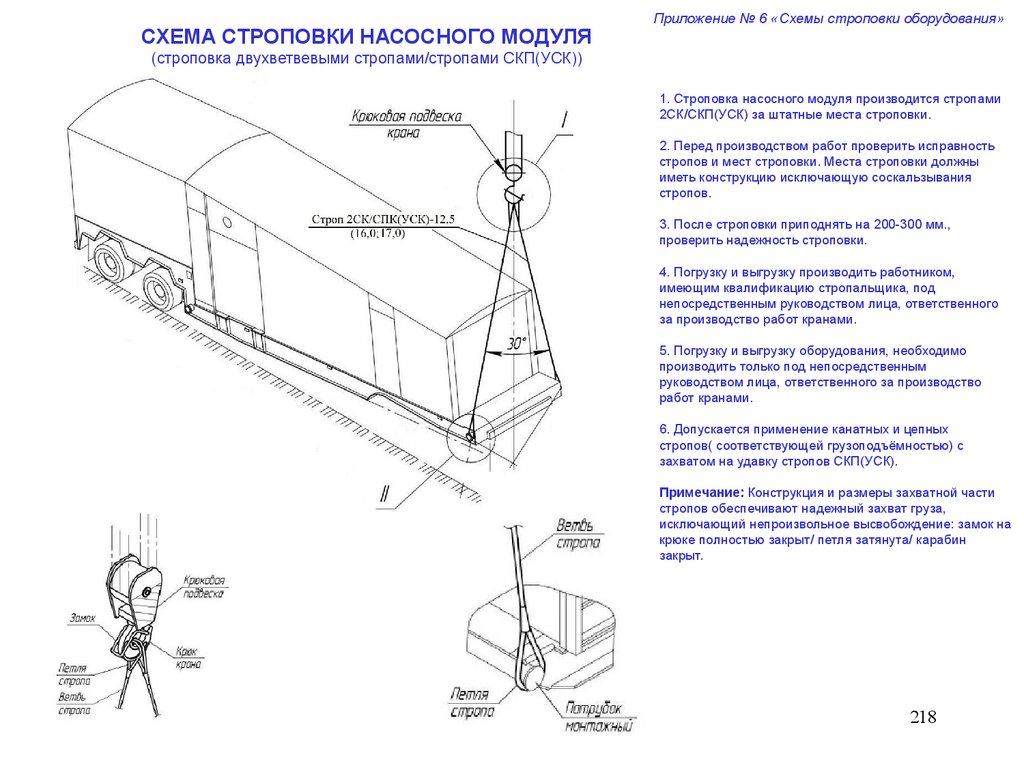

СХЕМА СТРОПОВКИ НАСОСНОГО МОДУЛЯ
Приложение № 6 «Схемы строповки оборудования»
(строповка двухветвевыми стропами/стропами СКП(УСК))
1. Строповка насосного модуля производится стропами
2СК/СКП(УСК) за штатные места строповки.
2. Перед производством работ проверить исправность
стропов и мест строповки. Места строповки должны
иметь конструкцию исключающую соскальзывания
стропов.
3. После строповки приподнять на 200-300 мм.,
проверить надежность строповки.
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица, ответственного
за производство работ кранами.
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за производство
работ кранами.
6. Допускается применение канатных и цепных
стропов( соответствующей грузоподъёмностью) с
захватом на удавку стропов СКП(УСК).
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/ карабин
закрыт.
218

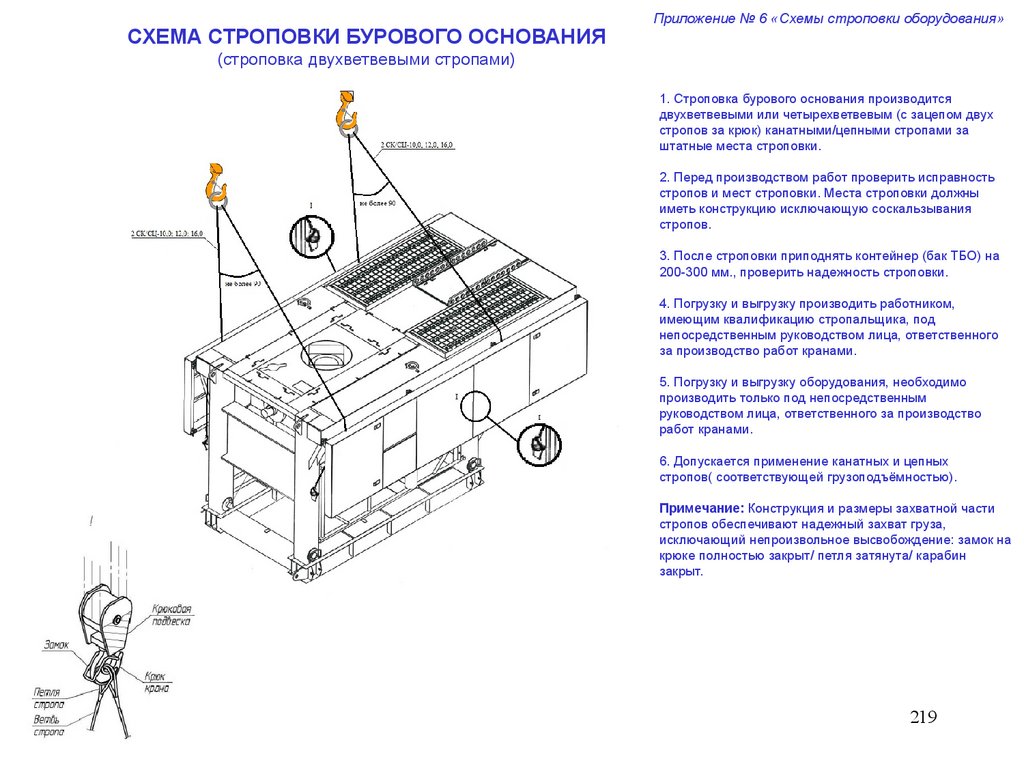

108.

СХЕМА СТРОПОВКИ БУРОВОГО ОСНОВАНИЯ
Приложение № 6 «Схемы строповки оборудования»
(строповка двухветвевыми стропами)
1. Строповка бурового основания производится
двухветвевыми или четырехветвевым (с зацепом двух
стропов за крюк) канатными/цепными стропами за
штатные места строповки.
2. Перед производством работ проверить исправность
стропов и мест строповки. Места строповки должны
иметь конструкцию исключающую соскальзывания
стропов.
3. После строповки приподнять контейнер (бак ТБО) на
200-300 мм., проверить надежность строповки.
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица, ответственного
за производство работ кранами.
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за производство
работ кранами.
6. Допускается применение канатных и цепных
стропов( соответствующей грузоподъёмностью).
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/ карабин
закрыт.
219

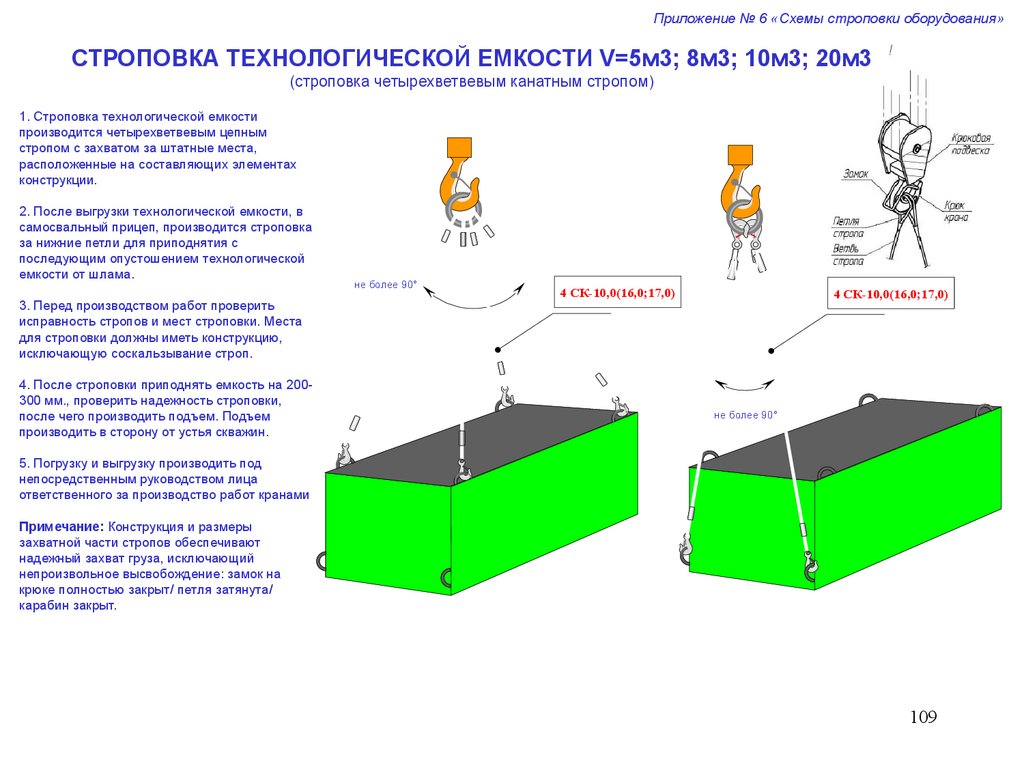

109.

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА ТЕХНОЛОГИЧЕСКОЙ ЕМКОСТИ V=5м3; 8м3; 10м3; 20м3
(строповка четырехветвевым канатным стропом)
1. Строповка технологической емкости
производится четырехветвевым цепным
стропом с захватом за штатные места,
расположенные на составляющих элементах
конструкции.
2. После выгрузки технологической емкости, в
самосвальный прицеп, производится строповка
за нижние петли для приподнятия с
последующим опустошением технологической
емкости от шлама.
3. Перед производством работ проверить
исправность стропов и мест строповки. Места
для строповки должны иметь конструкцию,
исключающую соскальзывание строп.
4. После строповки приподнять емкость на 200300 мм., проверить надежность строповки,
после чего производить подъем. Подъем
производить в сторону от устья скважин.
не более 90°
4 СК-10,0(16,0;17,0)
4 СК-10,0(16,0;17,0)
не более 90°
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ кранами
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
109

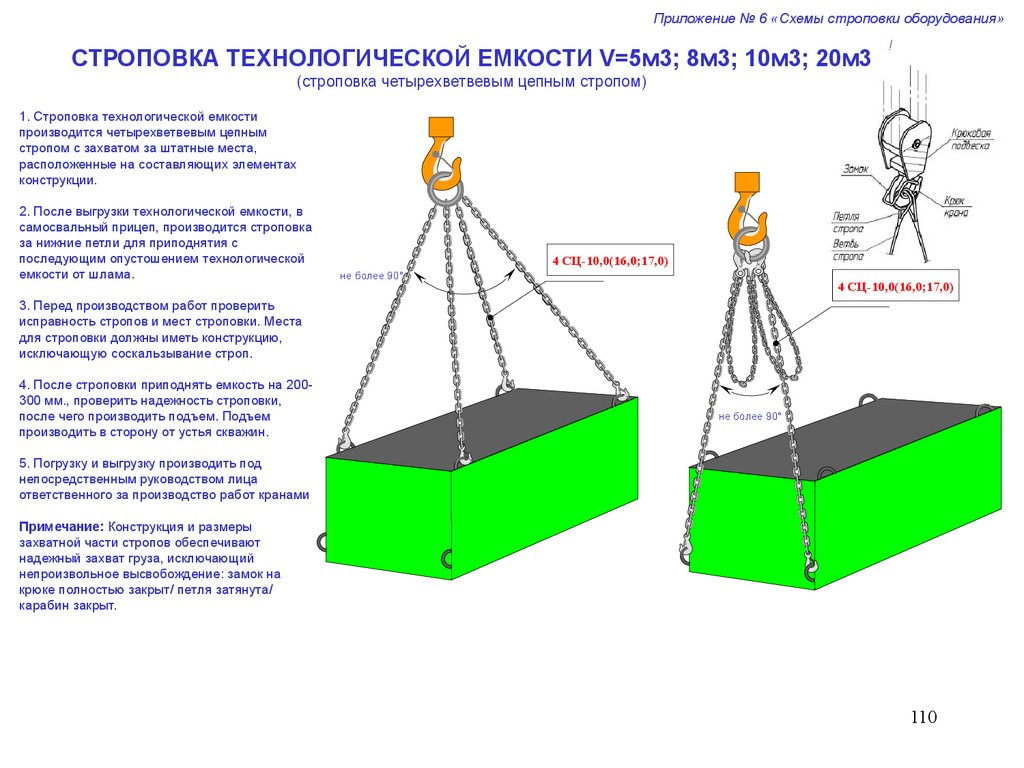

110.

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА ТЕХНОЛОГИЧЕСКОЙ ЕМКОСТИ V=5м3; 8м3; 10м3; 20м3
(строповка четырехветвевым цепным стропом)
1. Строповка технологической емкости
производится четырехветвевым цепным
стропом с захватом за штатные места,
расположенные на составляющих элементах
конструкции.
2. После выгрузки технологической емкости, в
самосвальный прицеп, производится строповка
за нижние петли для приподнятия с
последующим опустошением технологической
емкости от шлама.
4 СЦ-10,0(16,0;17,0)
не более 90°
4 СЦ-10,0(16,0;17,0)
3. Перед производством работ проверить
исправность стропов и мест строповки. Места
для строповки должны иметь конструкцию,
исключающую соскальзывание строп.
4. После строповки приподнять емкость на 200300 мм., проверить надежность строповки,
после чего производить подъем. Подъем
производить в сторону от устья скважин.
не более 90°
5. Погрузку и выгрузку производить под
непосредственным руководством лица
ответственного за производство работ кранами
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
110

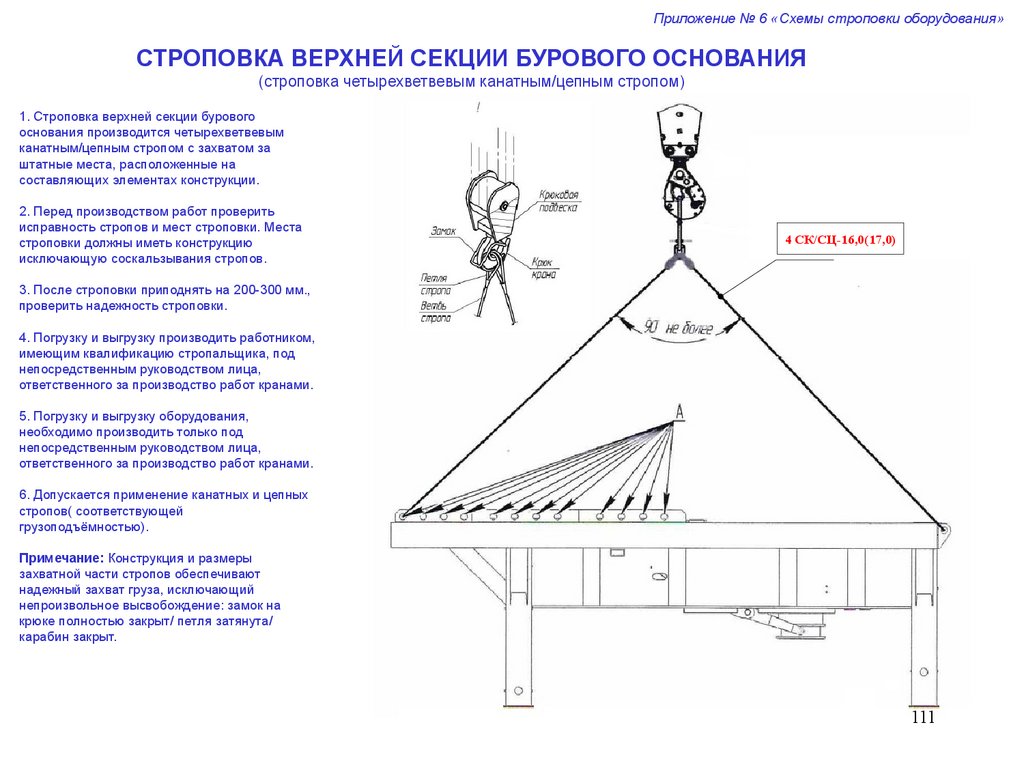

111.

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА ВЕРХНЕЙ СЕКЦИИ БУРОВОГО ОСНОВАНИЯ
(строповка четырехветвевым канатным/цепным стропом)
1. Строповка верхней секции бурового
основания производится четырехветвевым
канатным/цепным стропом с захватом за
штатные места, расположенные на
составляющих элементах конструкции.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места
строповки должны иметь конструкцию
исключающую соскальзывания стропов.
4 СК/СЦ-16,0(17,0)
3. После строповки приподнять на 200-300 мм.,
проверить надежность строповки.
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица,
ответственного за производство работ кранами.
5. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ кранами.
6. Допускается применение канатных и цепных
стропов( соответствующей
грузоподъёмностью).
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
111

112.

Приложение № 6 «Схемы строповки оборудования»

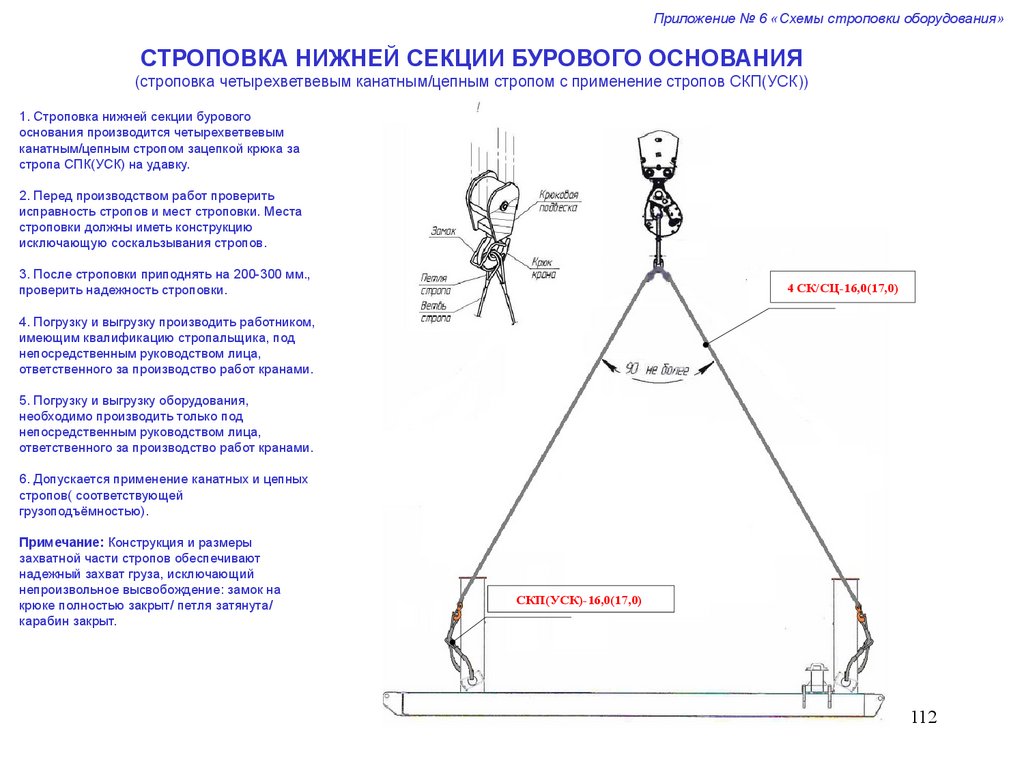

СТРОПОВКА НИЖНЕЙ СЕКЦИИ БУРОВОГО ОСНОВАНИЯ
(строповка четырехветвевым канатным/цепным стропом с применение стропов СКП(УСК))
1. Строповка нижней секции бурового
основания производится четырехветвевым
канатным/цепным стропом зацепкой крюка за
стропа СПК(УСК) на удавку.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места
строповки должны иметь конструкцию
исключающую соскальзывания стропов.
3. После строповки приподнять на 200-300 мм.,
проверить надежность строповки.
4 СК/СЦ-16,0(17,0)
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица,
ответственного за производство работ кранами.
5. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ кранами.
6. Допускается применение канатных и цепных
стропов( соответствующей
грузоподъёмностью).
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
СКП(УСК)-16,0(17,0)
112

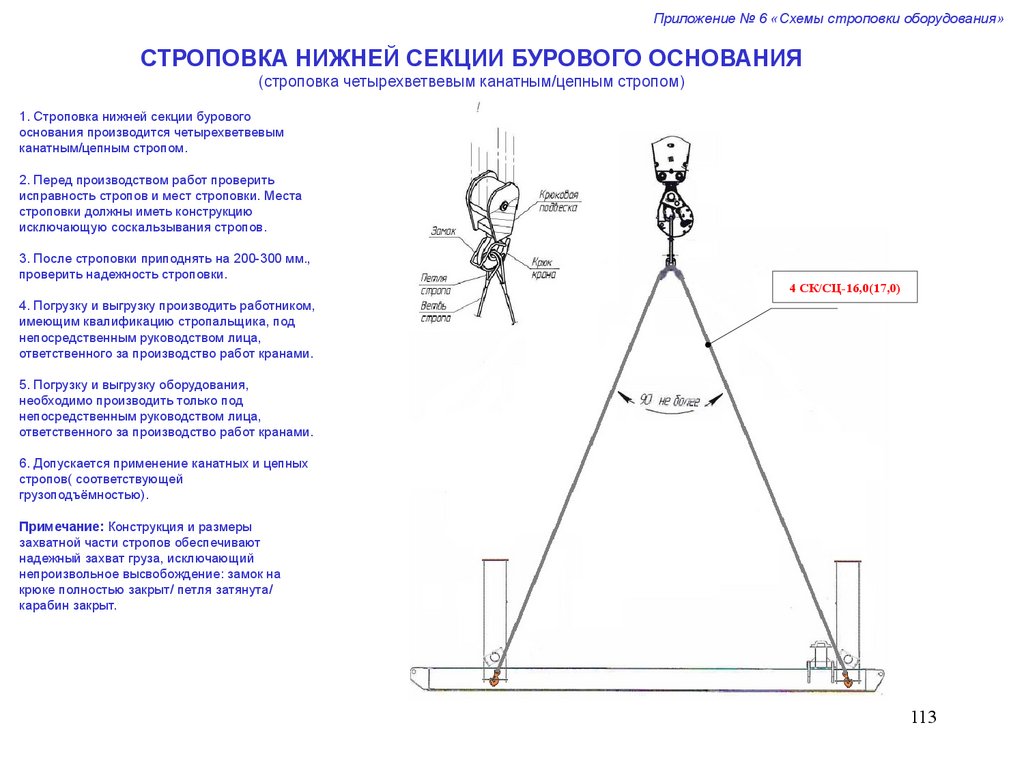

113.

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА НИЖНЕЙ СЕКЦИИ БУРОВОГО ОСНОВАНИЯ
(строповка четырехветвевым канатным/цепным стропом)
1. Строповка нижней секции бурового
основания производится четырехветвевым
канатным/цепным стропом.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места
строповки должны иметь конструкцию
исключающую соскальзывания стропов.
3. После строповки приподнять на 200-300 мм.,
проверить надежность строповки.
4 СК/СЦ-16,0(17,0)
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица,
ответственного за производство работ кранами.
5. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ кранами.
6. Допускается применение канатных и цепных
стропов( соответствующей
грузоподъёмностью).
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
113

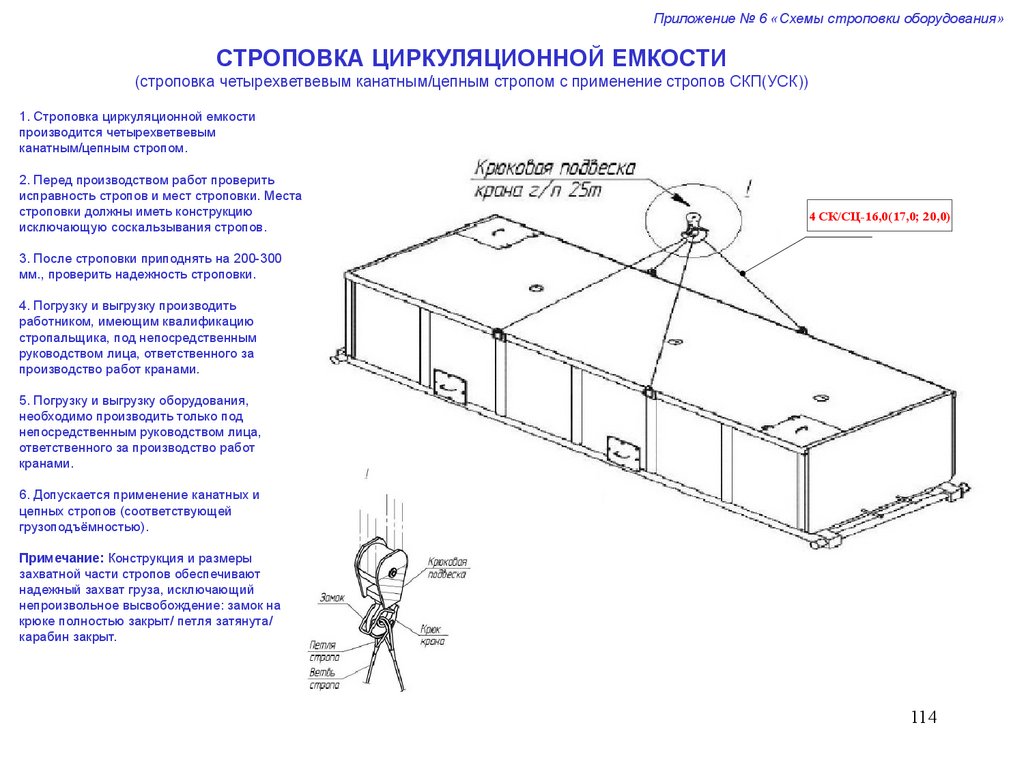

114.

Приложение № 6 «Схемы строповки оборудования»
СТРОПОВКА ЦИРКУЛЯЦИОННОЙ ЕМКОСТИ
(строповка четырехветвевым канатным/цепным стропом с применение стропов СКП(УСК))
1. Строповка циркуляционной емкости
производится четырехветвевым
канатным/цепным стропом.
2. Перед производством работ проверить
исправность стропов и мест строповки. Места
строповки должны иметь конструкцию
исключающую соскальзывания стропов.
4 СК/СЦ-16,0(17,0; 20,0)
3. После строповки приподнять на 200-300
мм., проверить надежность строповки.
4. Погрузку и выгрузку производить
работником, имеющим квалификацию
стропальщика, под непосредственным
руководством лица, ответственного за
производство работ кранами.
5. Погрузку и выгрузку оборудования,
необходимо производить только под
непосредственным руководством лица,
ответственного за производство работ
кранами.
6. Допускается применение канатных и
цепных стропов (соответствующей
грузоподъёмностью).
Примечание: Конструкция и размеры
захватной части стропов обеспечивают
надежный захват груза, исключающий
непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/
карабин закрыт.
114

115.

СТРОПОВКА БУРОВОГО ОСНОВАНИЯ
Приложение № 6 «Схемы строповки оборудования»
(строповка двухветвевыми/четырехветвевыми стропами)
1. Строповка бурового основания производится
двухветвевыми или четырехветвевым (с зацепом двух
стропов за крюк) канатными/цепными стропами за
штатные места строповки.
2. Перед производством работ проверить исправность
стропов и мест строповки. Места строповки должны
иметь конструкцию исключающую соскальзывания
стропов.
3. После строповки приподнять контейнер (бак ТБО) на
200-300 мм., проверить надежность строповки.
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица, ответственного
за производство работ кранами.
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за производство
работ кранами.
6. Допускается применение канатных и цепных
стропов( соответствующей грузоподъёмностью).
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/ карабин
закрыт.
219

116.

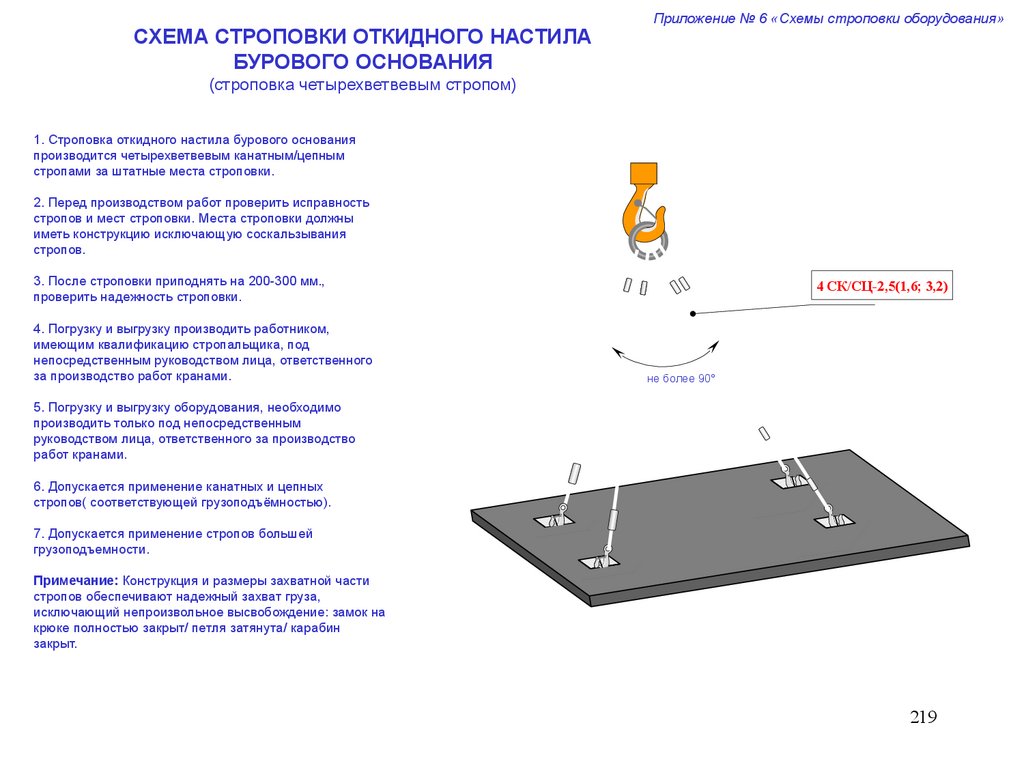

СХЕМА СТРОПОВКИ ОТКИДНОГО НАСТИЛА
БУРОВОГО ОСНОВАНИЯ
Приложение № 6 «Схемы строповки оборудования»
(строповка четырехветвевым стропом)
1. Строповка откидного настила бурового основания
производится четырехветвевым канатным/цепным
стропами за штатные места строповки.
2. Перед производством работ проверить исправность
стропов и мест строповки. Места строповки должны
иметь конструкцию исключающую соскальзывания
стропов.
3. После строповки приподнять на 200-300 мм.,
проверить надежность строповки.
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица, ответственного
за производство работ кранами.
4 СК/СЦ-2,5(1,6; 3,2)
не более 90°
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за производство
работ кранами.
6. Допускается применение канатных и цепных
стропов( соответствующей грузоподъёмностью).
7. Допускается применение стропов большей
грузоподъемности.
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/ карабин
закрыт.
219

117.

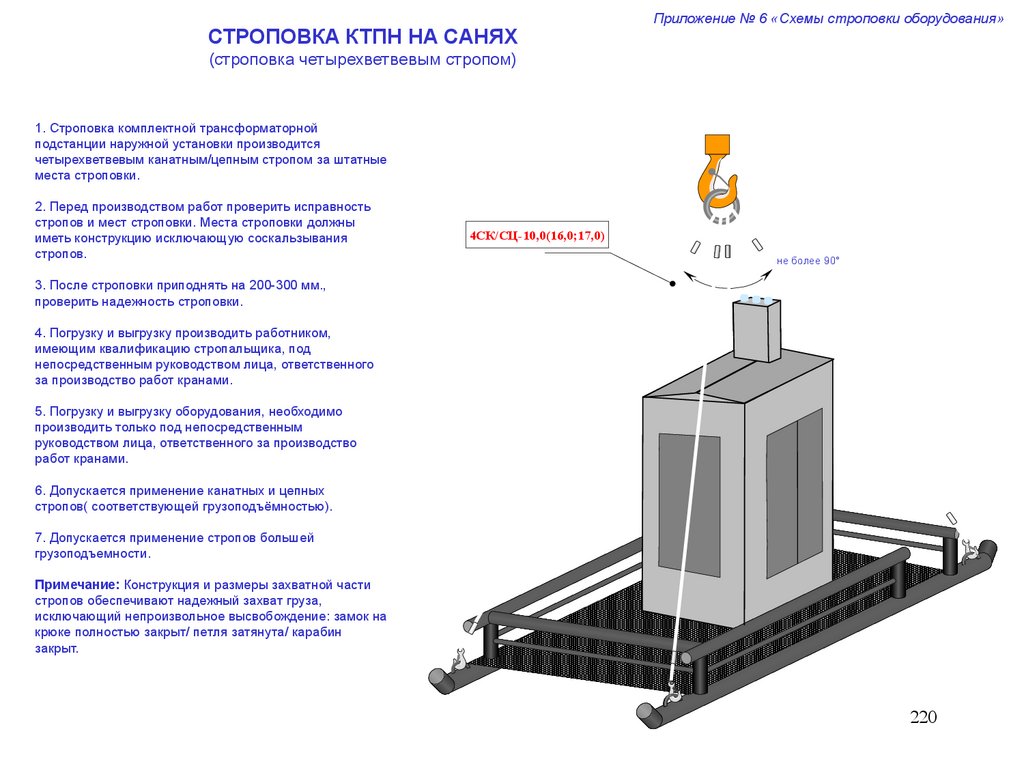

СТРОПОВКА КТПН НА САНЯХ
Приложение № 6 «Схемы строповки оборудования»
(строповка четырехветвевым стропом)
1. Строповка комплектной трансформаторной
подстанции наружной установки производится
четырехветвевым канатным/цепным стропом за штатные
места строповки.
2. Перед производством работ проверить исправность
стропов и мест строповки. Места строповки должны
иметь конструкцию исключающую соскальзывания
стропов.
4СК/СЦ-10,0(16,0;17,0)
не более 90°
3. После строповки приподнять на 200-300 мм.,
проверить надежность строповки.
4. Погрузку и выгрузку производить работником,
имеющим квалификацию стропальщика, под
непосредственным руководством лица, ответственного
за производство работ кранами.
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным
руководством лица, ответственного за производство
работ кранами.
6. Допускается применение канатных и цепных
стропов( соответствующей грузоподъёмностью).
7. Допускается применение стропов большей
грузоподъемности.
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза,
исключающий непроизвольное высвобождение: замок на
крюке полностью закрыт/ петля затянута/ карабин
закрыт.
220

118.

Приложение № 6 «Схемы строповки оборудования»

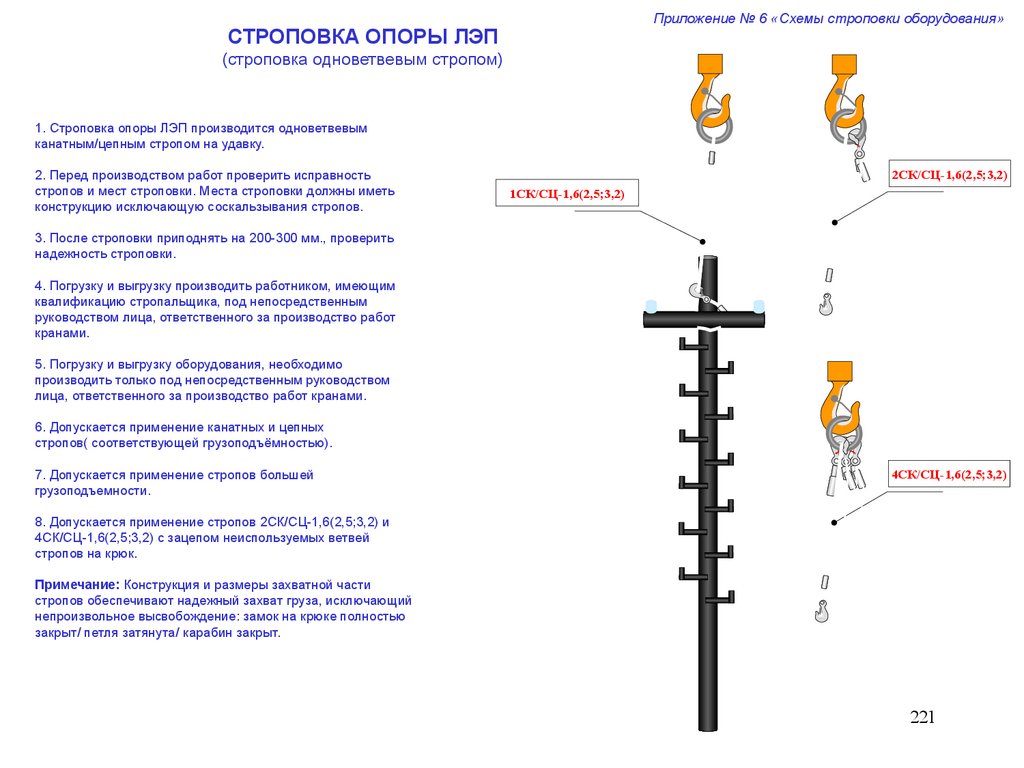

СТРОПОВКА ОПОРЫ ЛЭП
(строповка одноветвевым стропом)
1. Строповка опоры ЛЭП производится одноветвевым
канатным/цепным стропом на удавку.
2. Перед производством работ проверить исправность
стропов и мест строповки. Места строповки должны иметь
конструкцию исключающую соскальзывания стропов.
2СК/СЦ-1,6(2,5;3,2)
1СК/СЦ-1,6(2,5;3,2)
3. После строповки приподнять на 200-300 мм., проверить
надежность строповки.
4. Погрузку и выгрузку производить работником, имеющим
квалификацию стропальщика, под непосредственным
руководством лица, ответственного за производство работ
кранами.
5. Погрузку и выгрузку оборудования, необходимо
производить только под непосредственным руководством
лица, ответственного за производство работ кранами.
6. Допускается применение канатных и цепных
стропов( соответствующей грузоподъёмностью).
7. Допускается применение стропов большей
грузоподъемности.
4СК/СЦ-1,6(2,5;3,2)
8. Допускается применение стропов 2СК/СЦ-1,6(2,5;3,2) и
4СК/СЦ-1,6(2,5;3,2) с зацепом неиспользуемых ветвей
стропов на крюк.
Примечание: Конструкция и размеры захватной части
стропов обеспечивают надежный захват груза, исключающий
непроизвольное высвобождение: замок на крюке полностью
закрыт/ петля затянута/ карабин закрыт.
221
