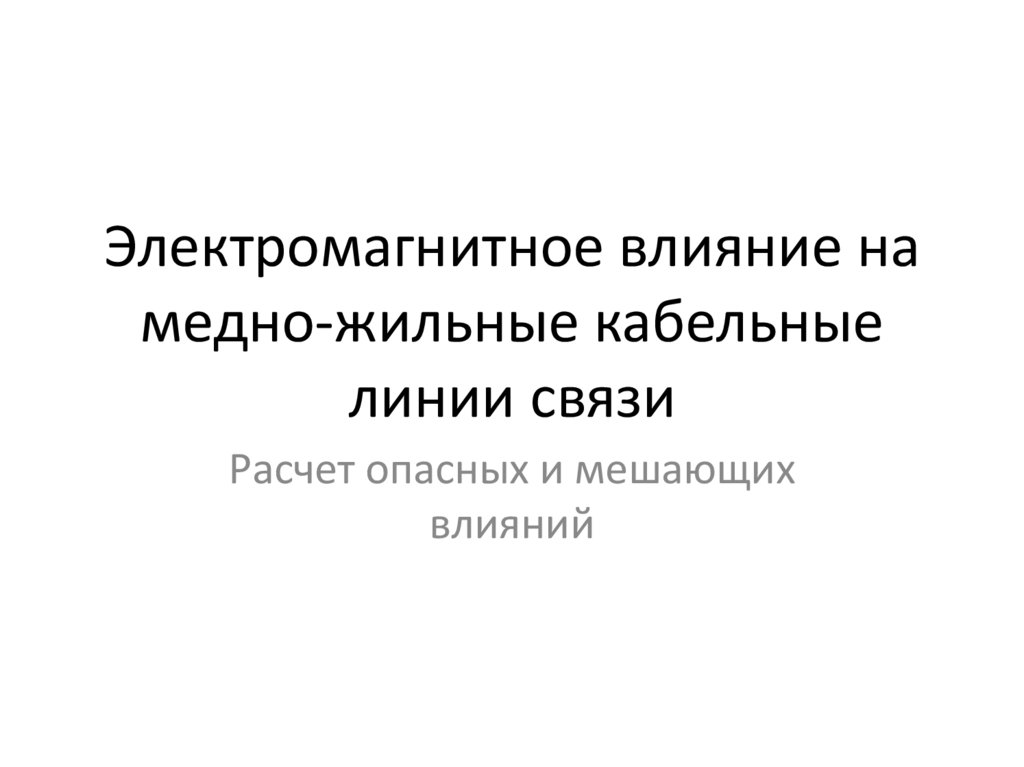

Электромагнитное влияние на медно-жильные кабельные линии связи. Расчет опасных и мешающих влияний

1.

Электромагнитное влияние на
медно-жильные кабельные
линии связи
Расчет опасных и мешающих
влияний

2.

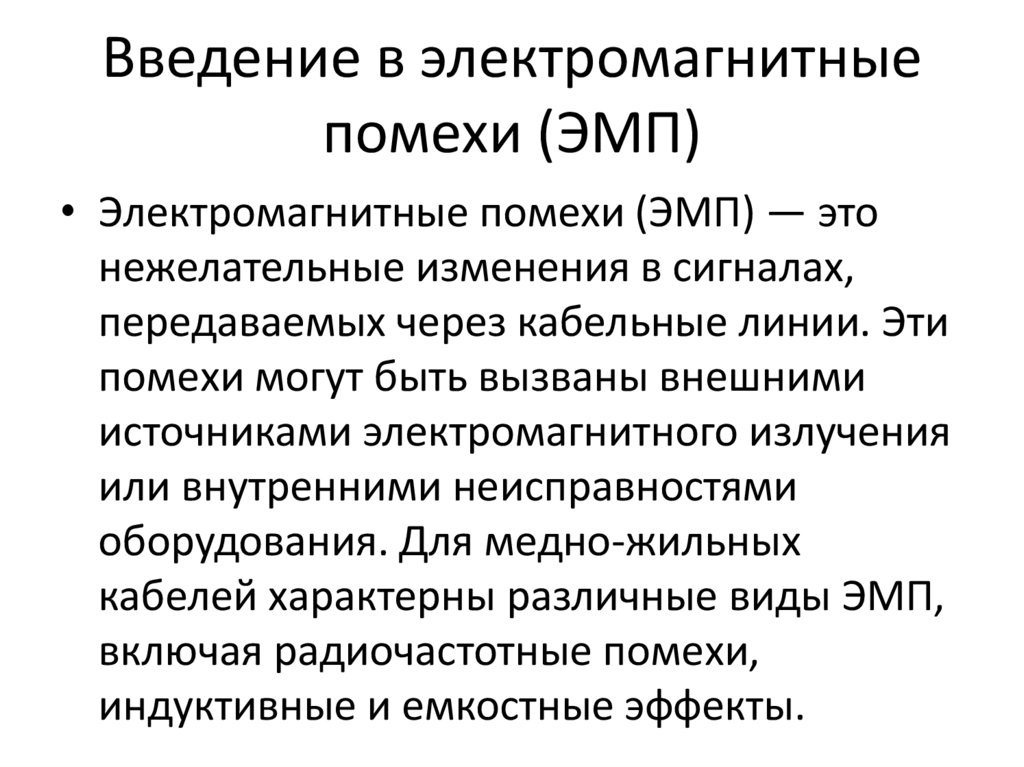

Введение в электромагнитные
помехи (ЭМП)
• Электромагнитные помехи (ЭМП) — это
нежелательные изменения в сигналах,
передаваемых через кабельные линии. Эти
помехи могут быть вызваны внешними
источниками электромагнитного излучения
или внутренними неисправностями
оборудования. Для медно-жильных
кабелей характерны различные виды ЭМП,
включая радиочастотные помехи,
индуктивные и емкостные эффекты.

3.

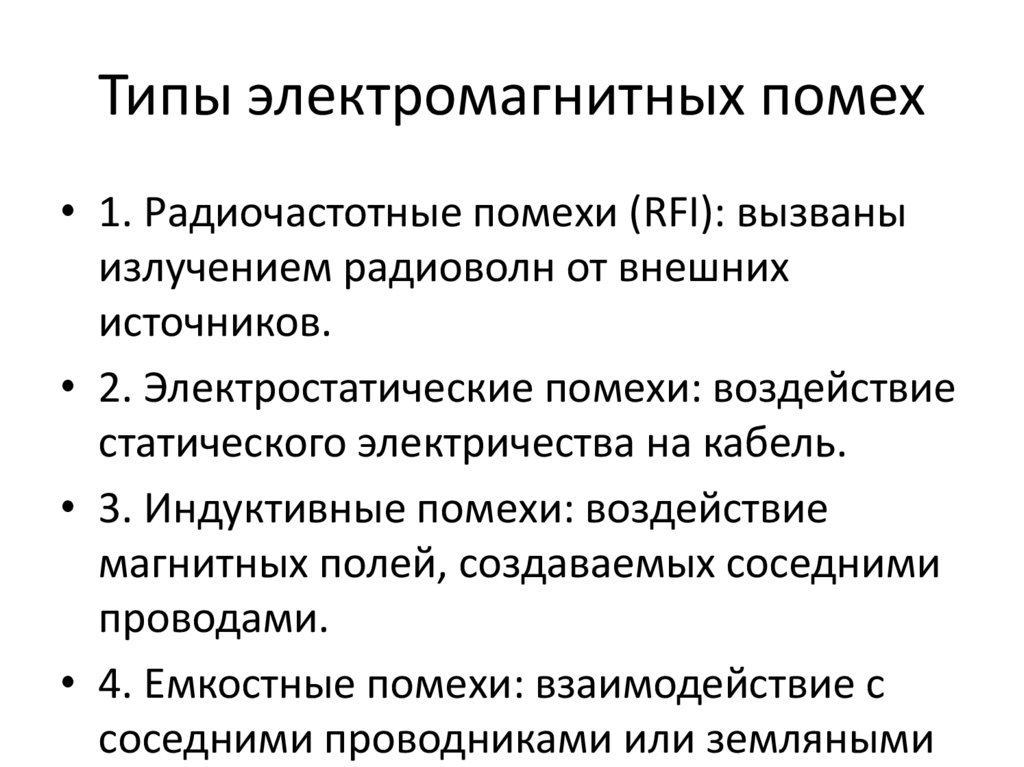

Типы электромагнитных помех
• 1. Радиочастотные помехи (RFI): вызваны
излучением радиоволн от внешних
источников.
• 2. Электростатические помехи: воздействие
статического электричества на кабель.
• 3. Индуктивные помехи: воздействие
магнитных полей, создаваемых соседними
проводами.
• 4. Емкостные помехи: взаимодействие с
соседними проводниками или земляными

4.

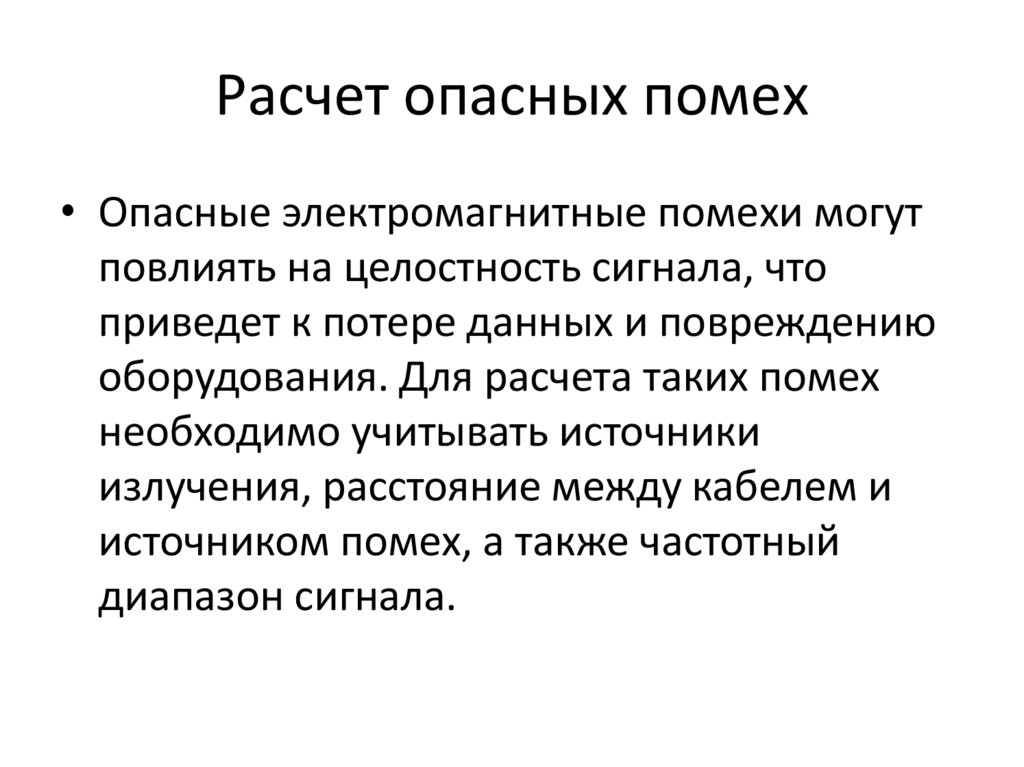

Расчет опасных помех
• Опасные электромагнитные помехи могут
повлиять на целостность сигнала, что
приведет к потере данных и повреждению
оборудования. Для расчета таких помех
необходимо учитывать источники
излучения, расстояние между кабелем и
источником помех, а также частотный
диапазон сигнала.

5.

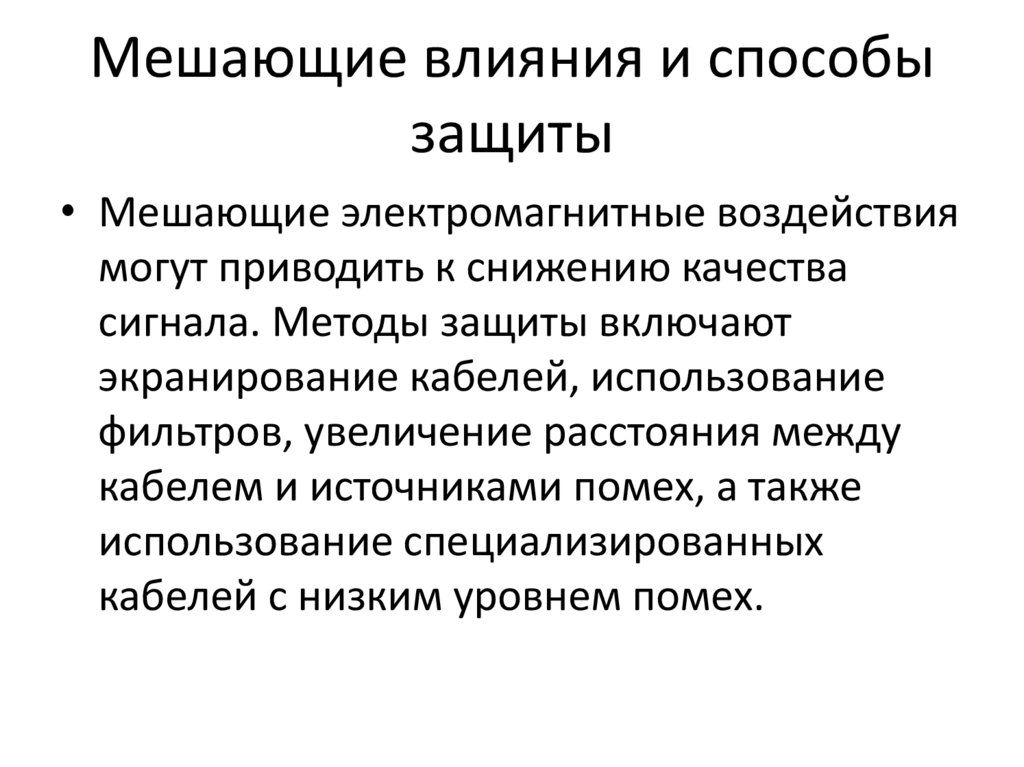

Мешающие влияния и способы
защиты
• Мешающие электромагнитные воздействия
могут приводить к снижению качества
сигнала. Методы защиты включают
экранирование кабелей, использование
фильтров, увеличение расстояния между
кабелем и источниками помех, а также
использование специализированных
кабелей с низким уровнем помех.

6.

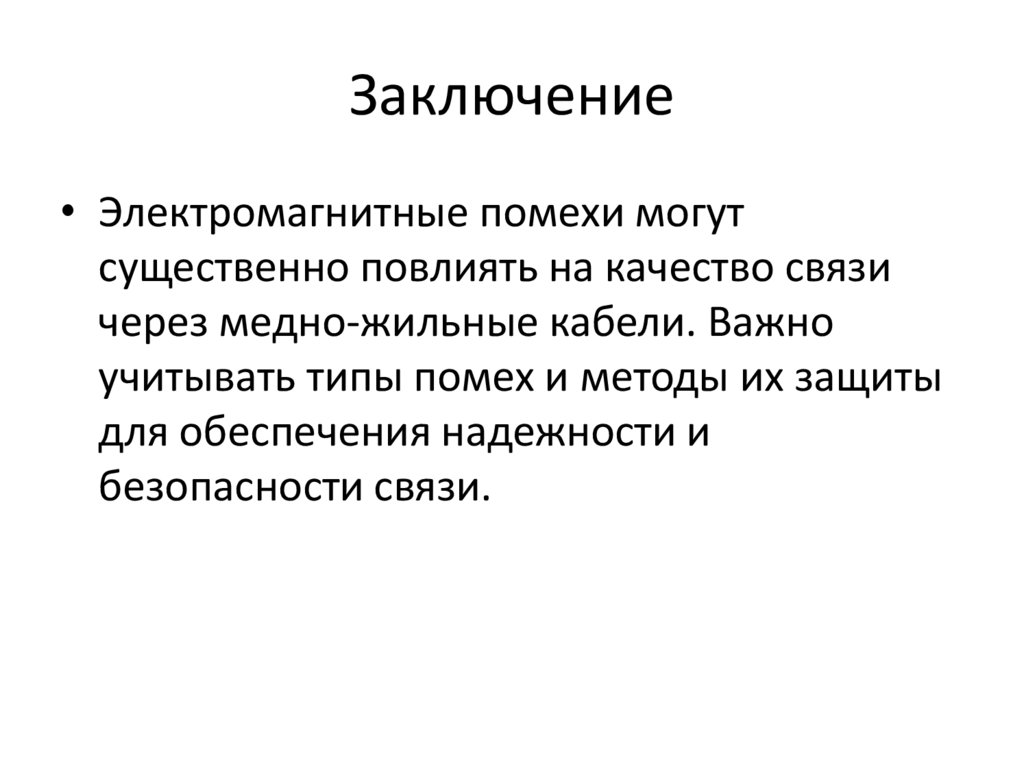

Заключение
• Электромагнитные помехи могут
существенно повлиять на качество связи
через медно-жильные кабели. Важно
учитывать типы помех и методы их защиты
для обеспечения надежности и
безопасности связи.
