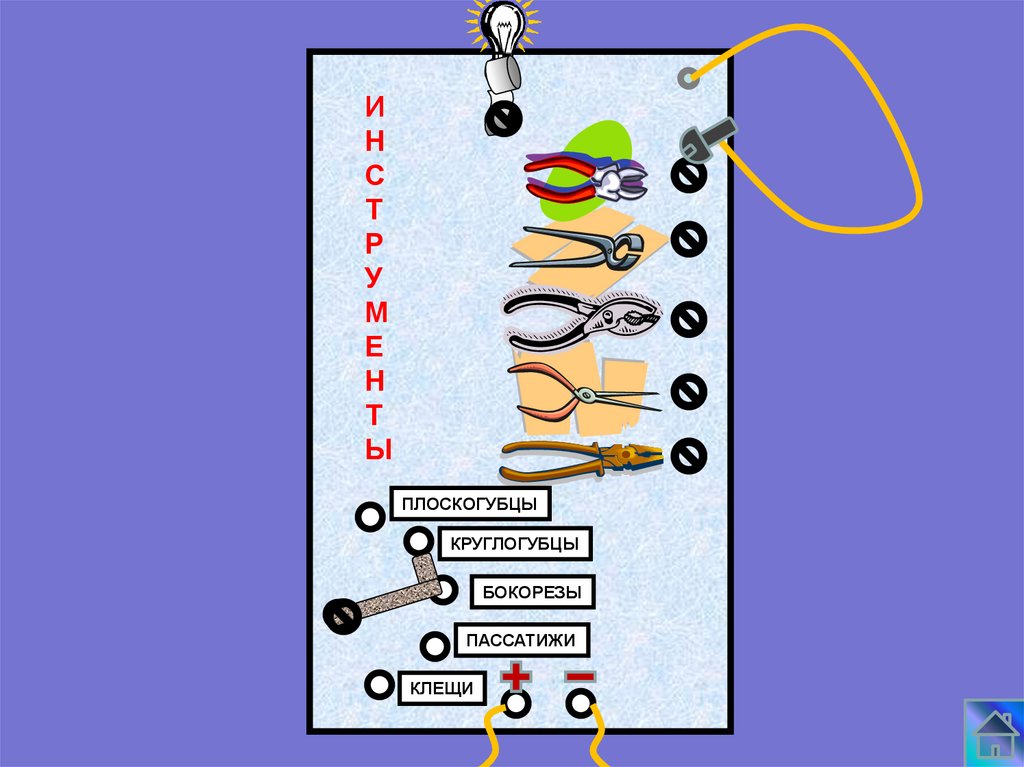

Электровикторина

1.

2.

3.

И
Н
С
Т
Р
У
М
Е
Н
Т
Ы
ПЛОСКОГУБЦЫ
КРУГЛОГУБЦЫ
БОКОРЕЗЫ
ПАССАТИЖИ
КЛЕЩИ

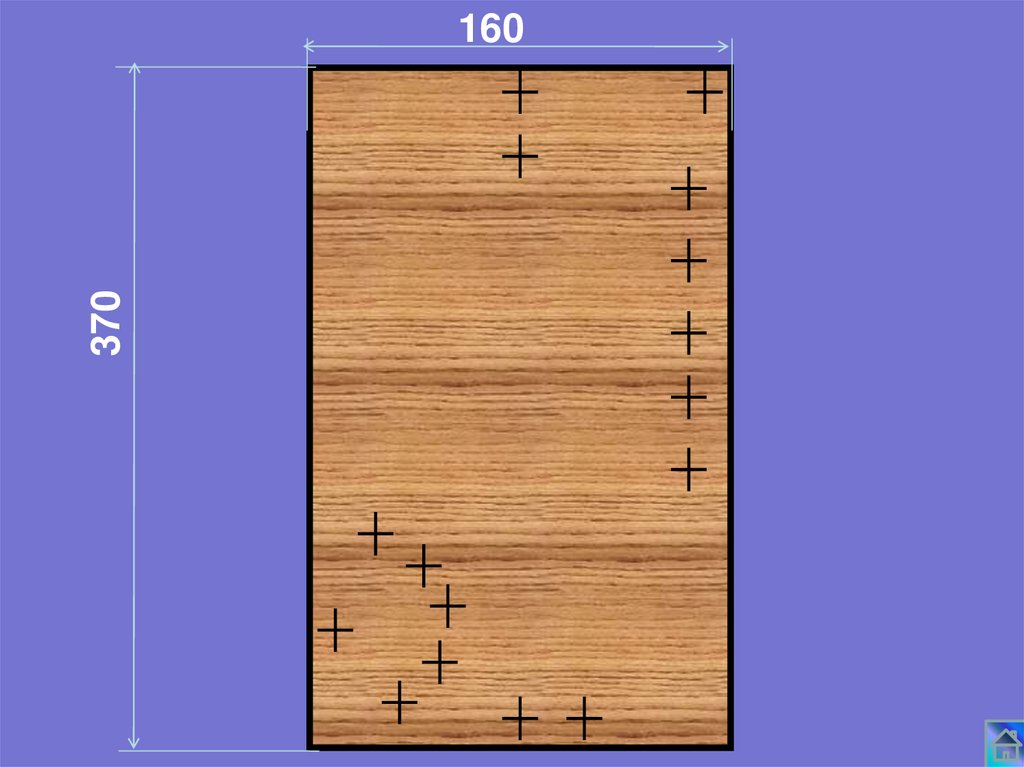

4.

5.

370
160

6.

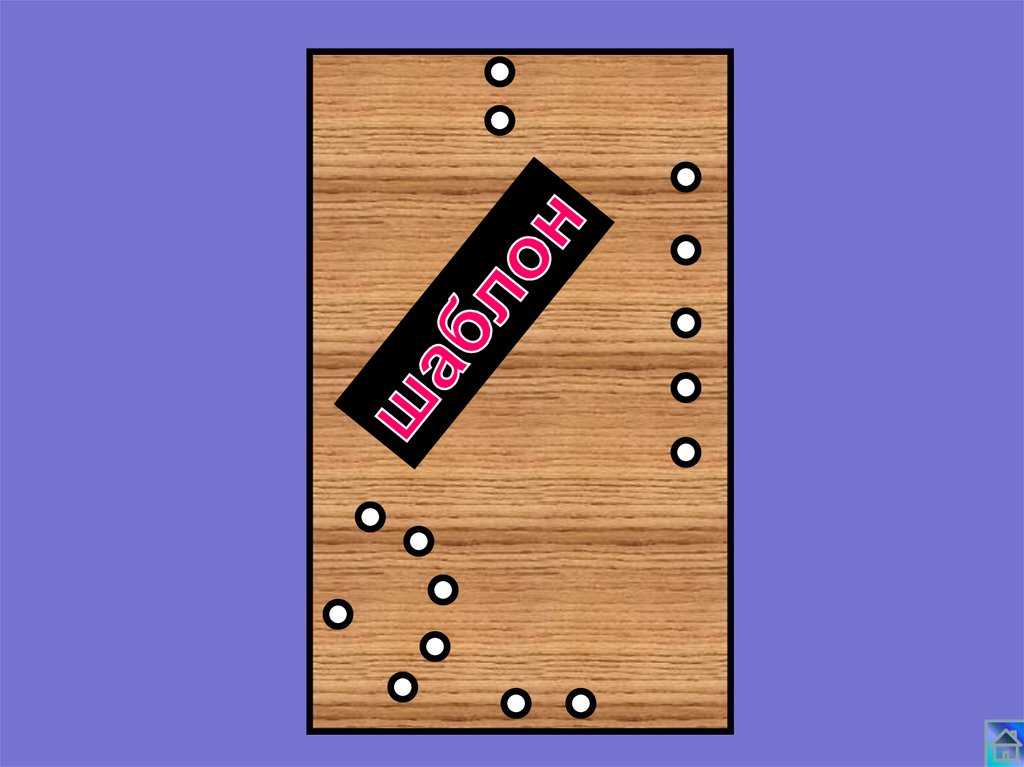

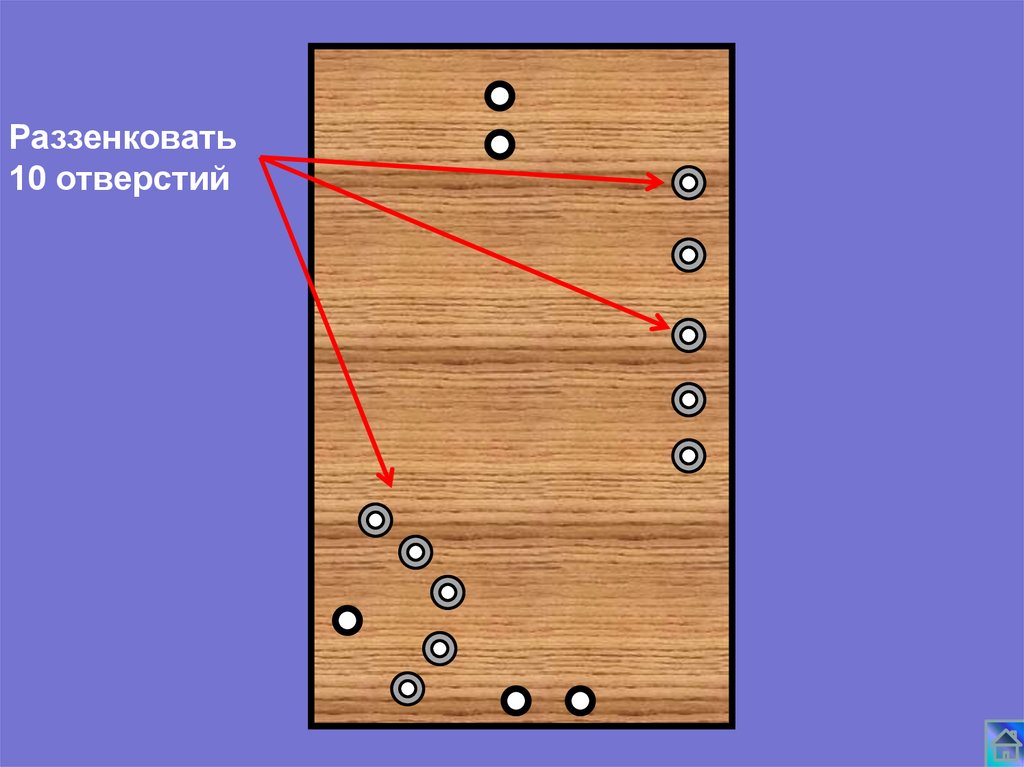

Раззенковать
10 отверстий

7.

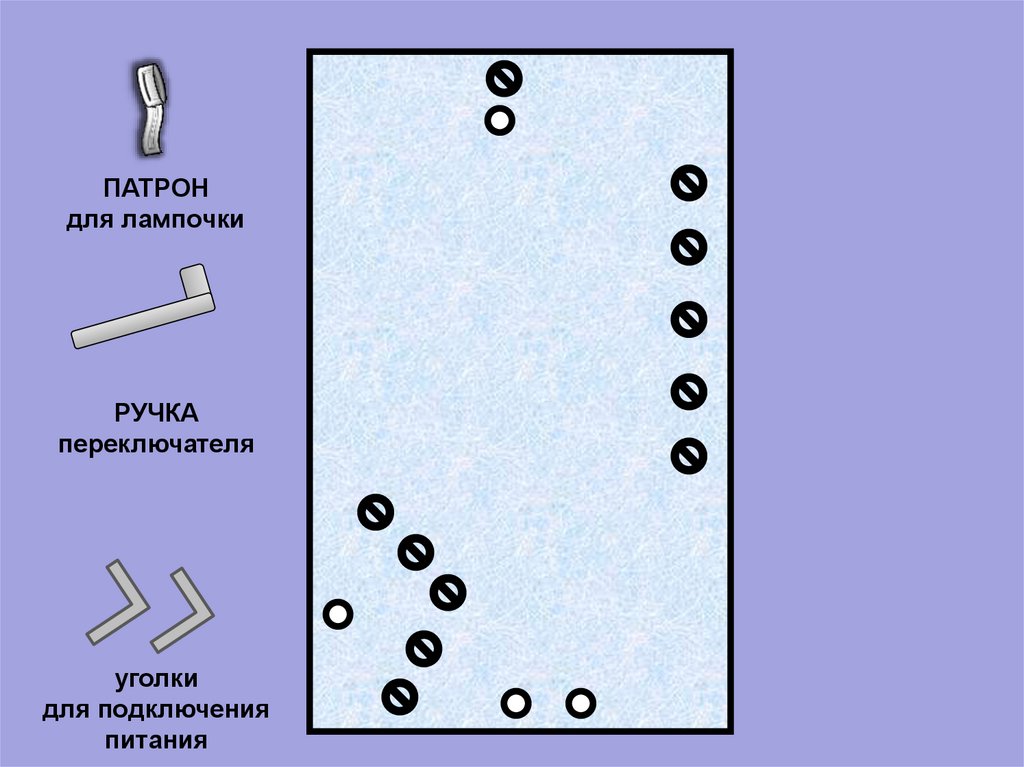

ПАТРОН
для лампочки
РУЧКА
переключателя
уголки
для подключения
питания

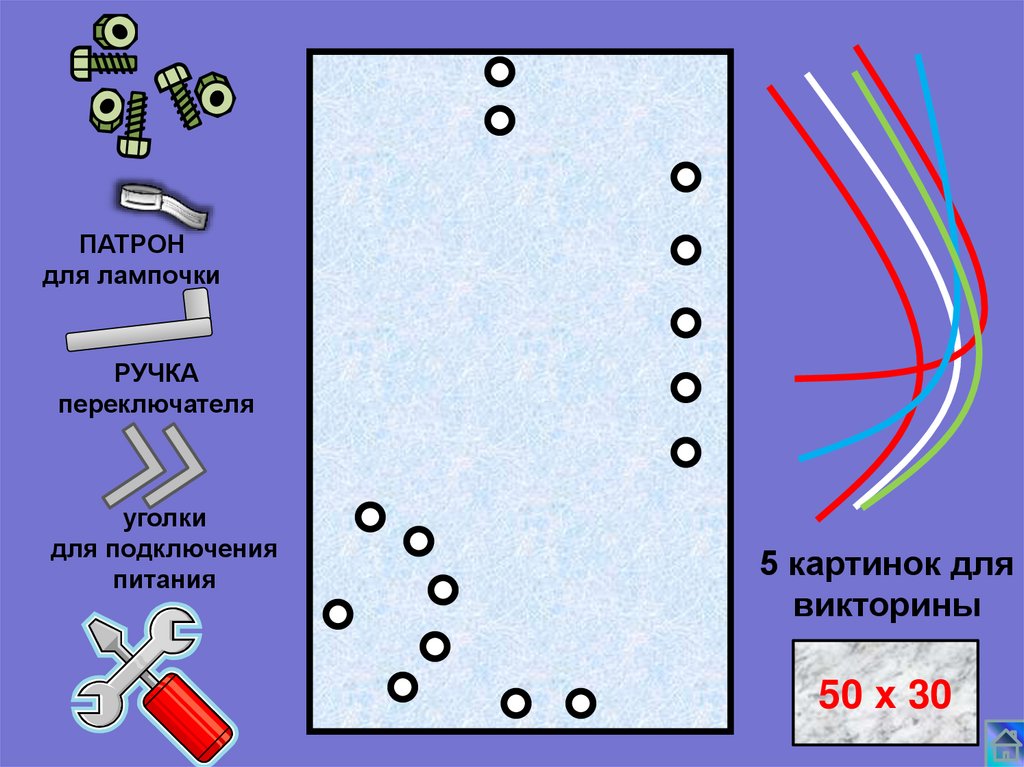

5 картинок для
викторины
50 х 30

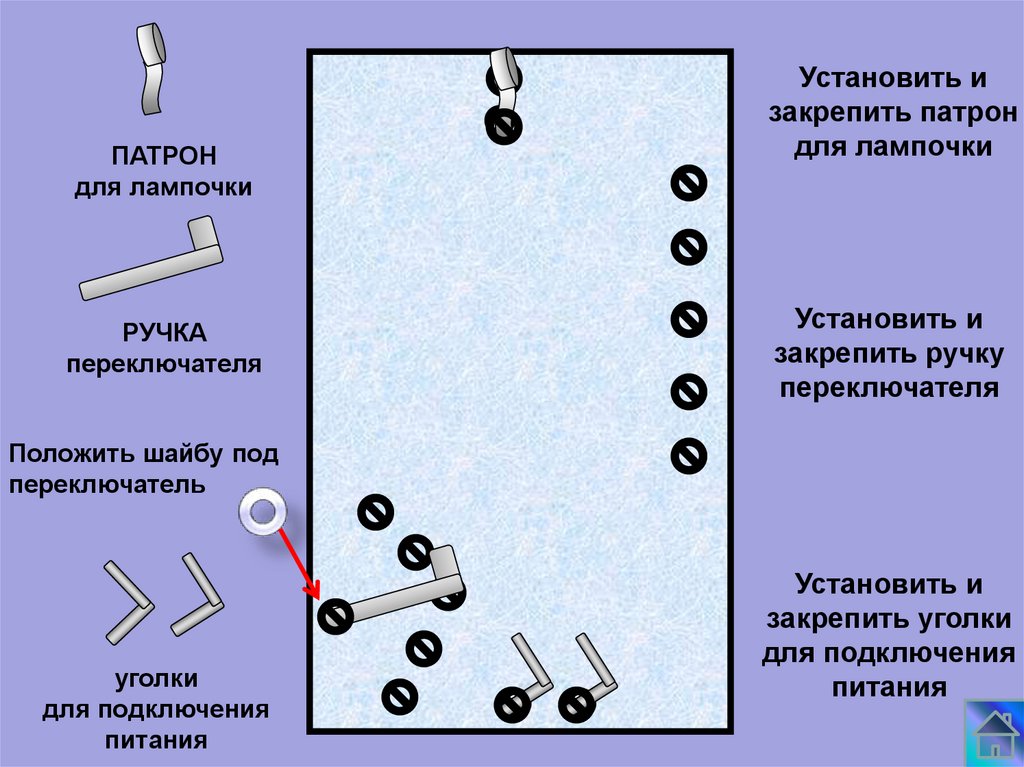

8.

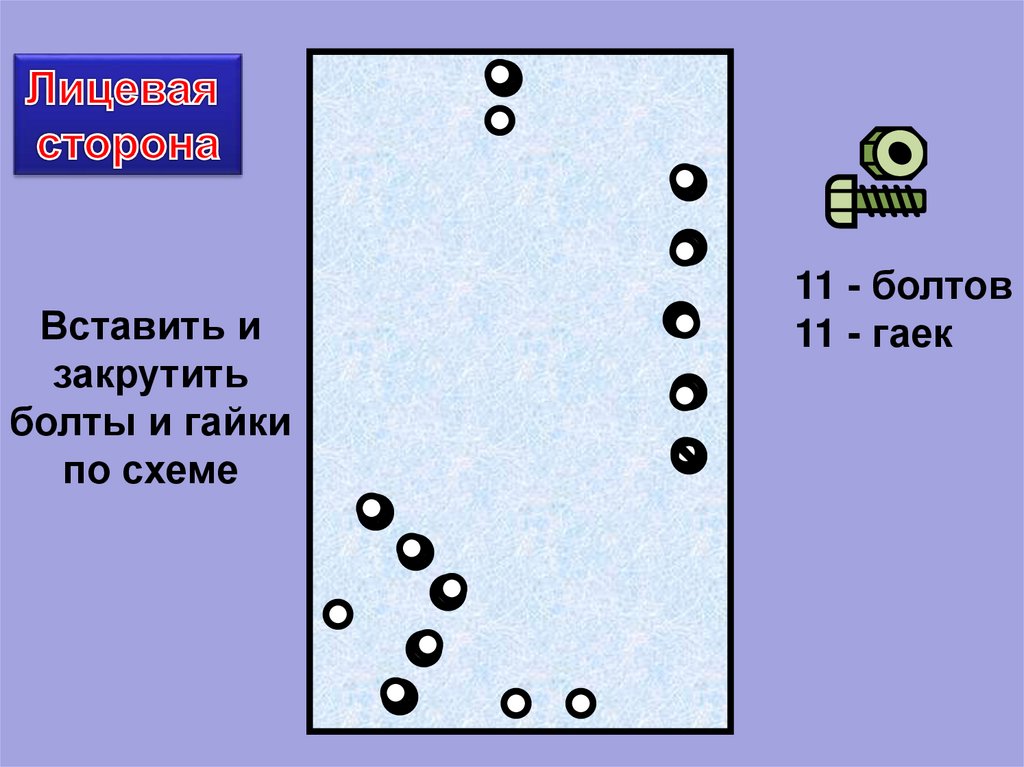

Вставить и
закрутить
болты и гайки
по схеме
11 - болтов
11 - гаек

9.

ПАТРОН
для лампочки
РУЧКА
переключателя
уголки
для подключения
питания

10.

ПАТРОН
для лампочки
РУЧКА
переключателя
Установить и
закрепить патрон
для лампочки
Установить и
закрепить ручку
переключателя
Положить шайбу под
переключатель
уголки
для подключения
питания
Установить и
закрепить уголки
для подключения
питания

11.

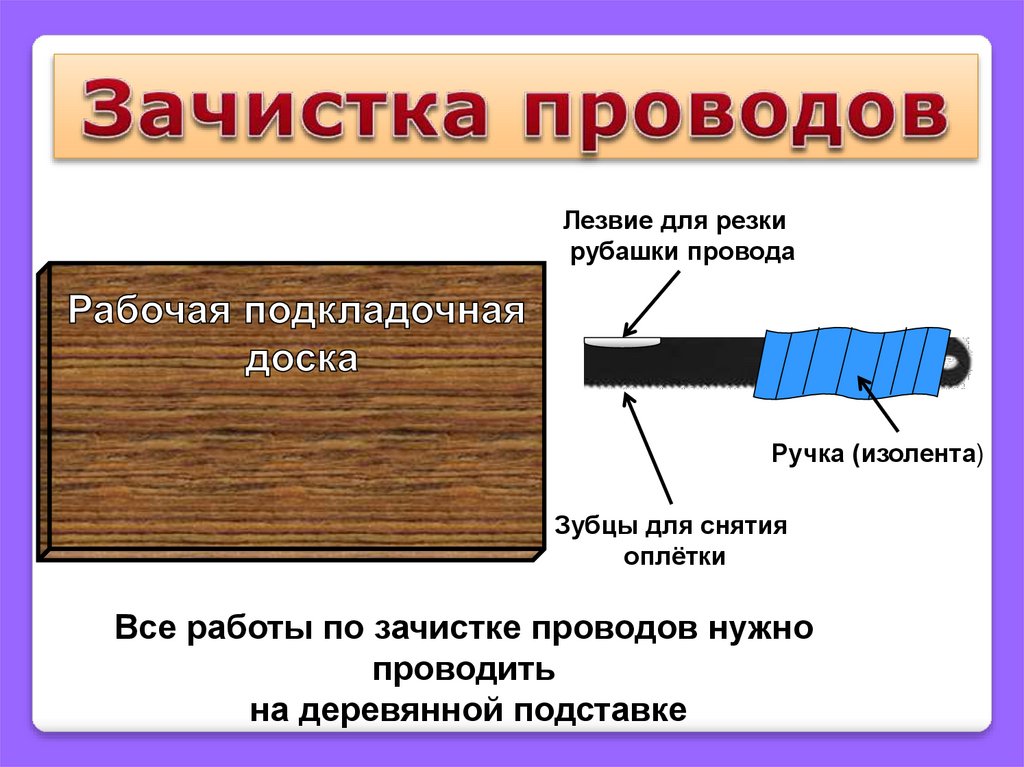

Лезвие для резки
рубашки провода
Ручка (изолента)
Зубцы для снятия
оплётки
Все работы по зачистке проводов нужно
проводить
на деревянной подставке

12.

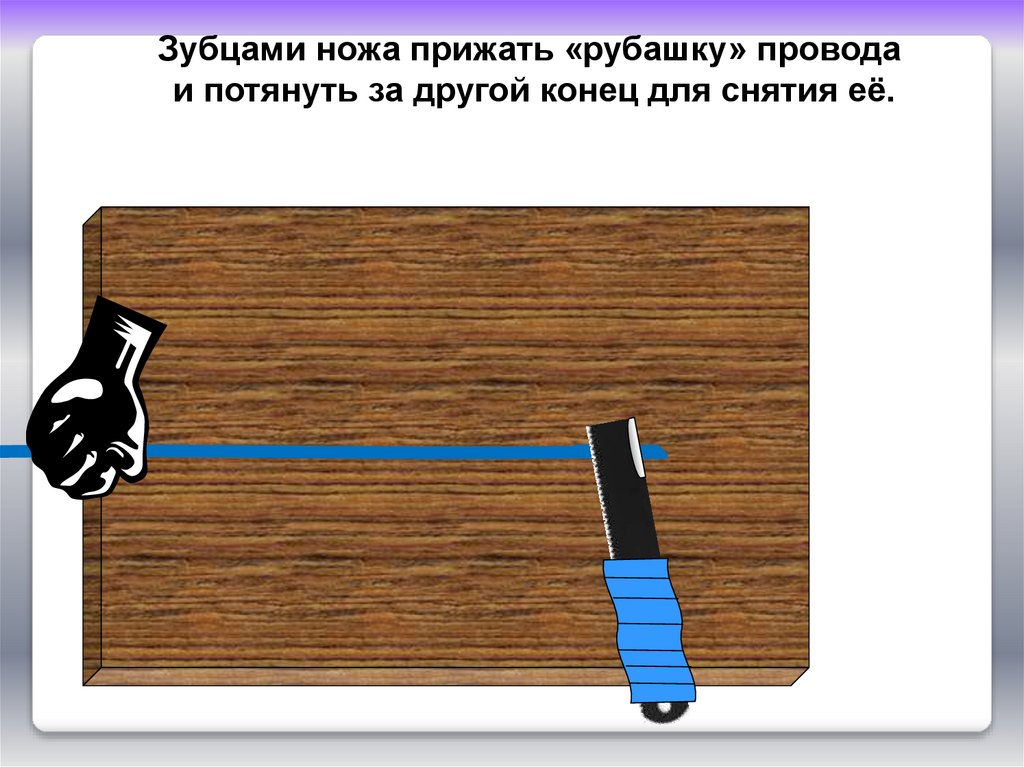

Зубцами ножа прижать «рубашку» провода
и потянуть за другой конец для снятия её.

13.

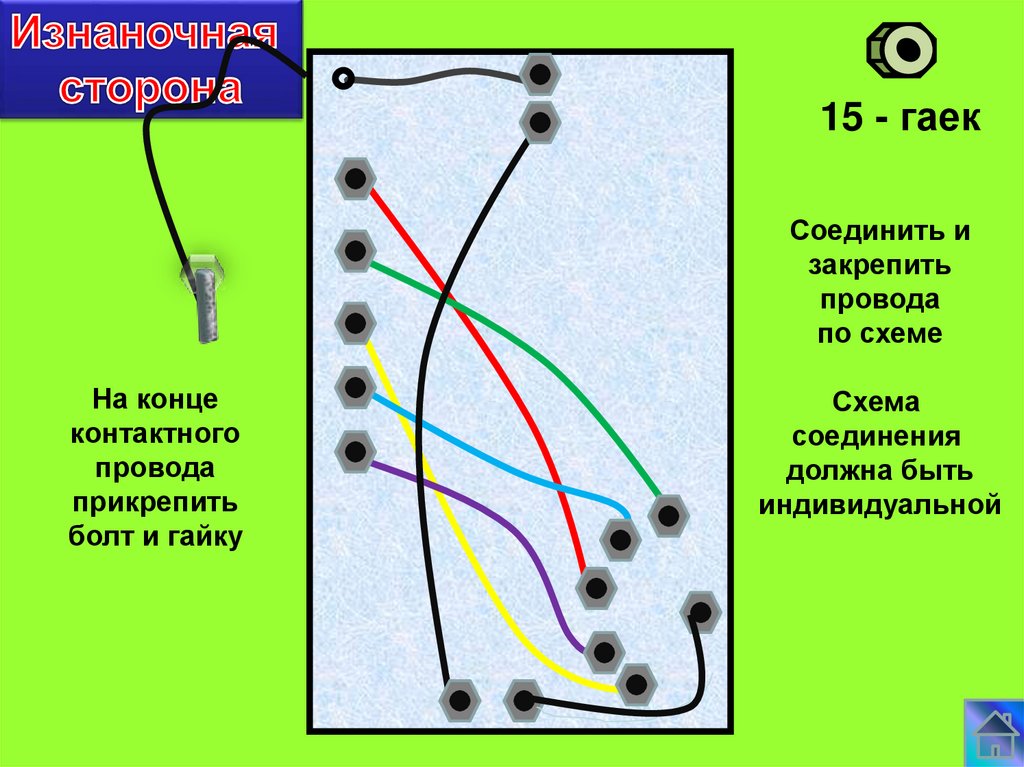

15 - гаек
Соединить и
закрепить
провода
по схеме
На конце
контактного
провода
прикрепить
болт и гайку
Схема
соединения
должна быть
индивидуальной

14.

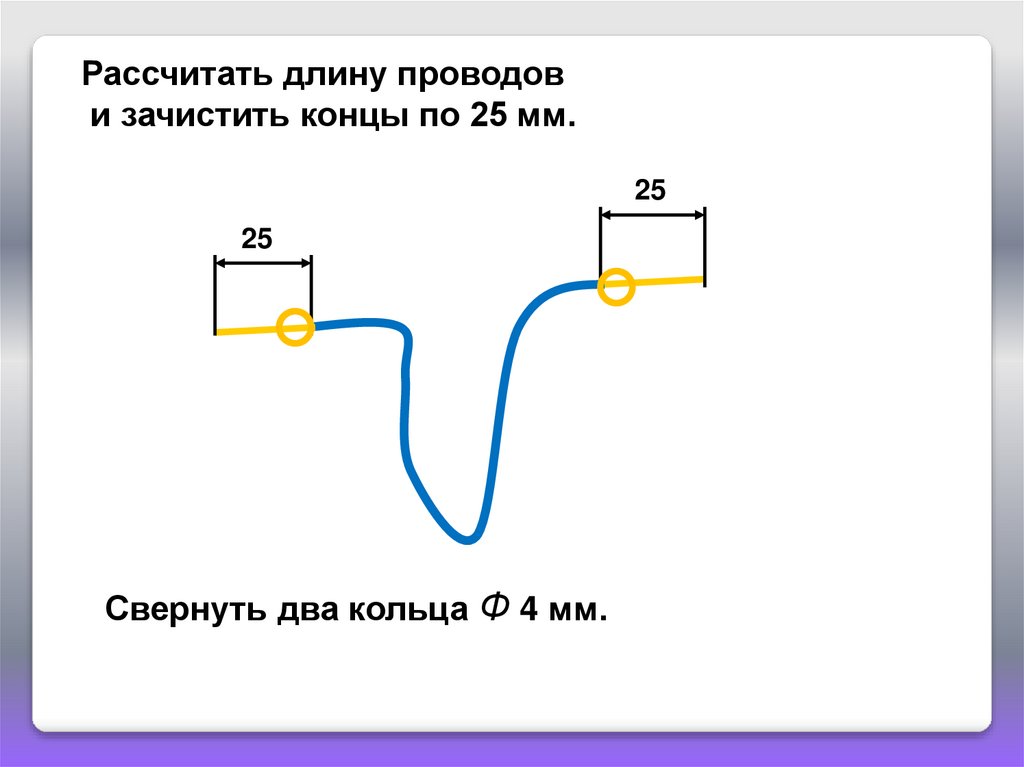

Рассчитать длину проводов
и зачистить концы по 25 мм.
25
25
Свернуть два кольца Ф 4 мм.

15.

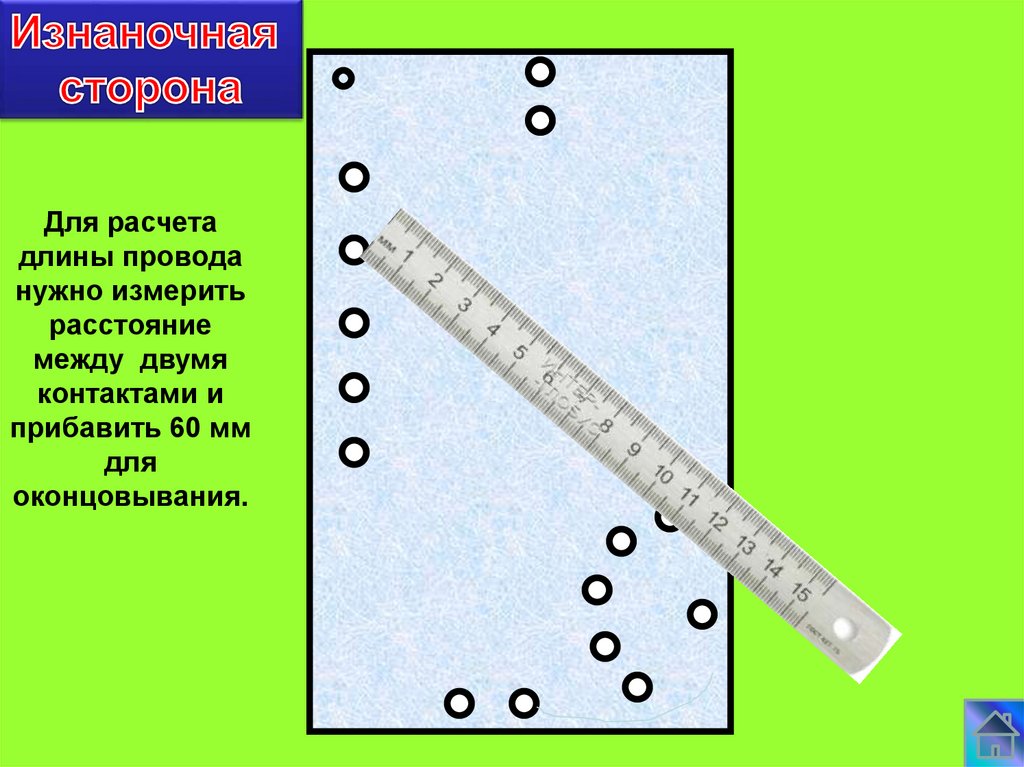

Для расчета
длины провода
нужно измерить
расстояние
между двумя
контактами и
прибавить 60 мм
для
оконцовывания.

16.

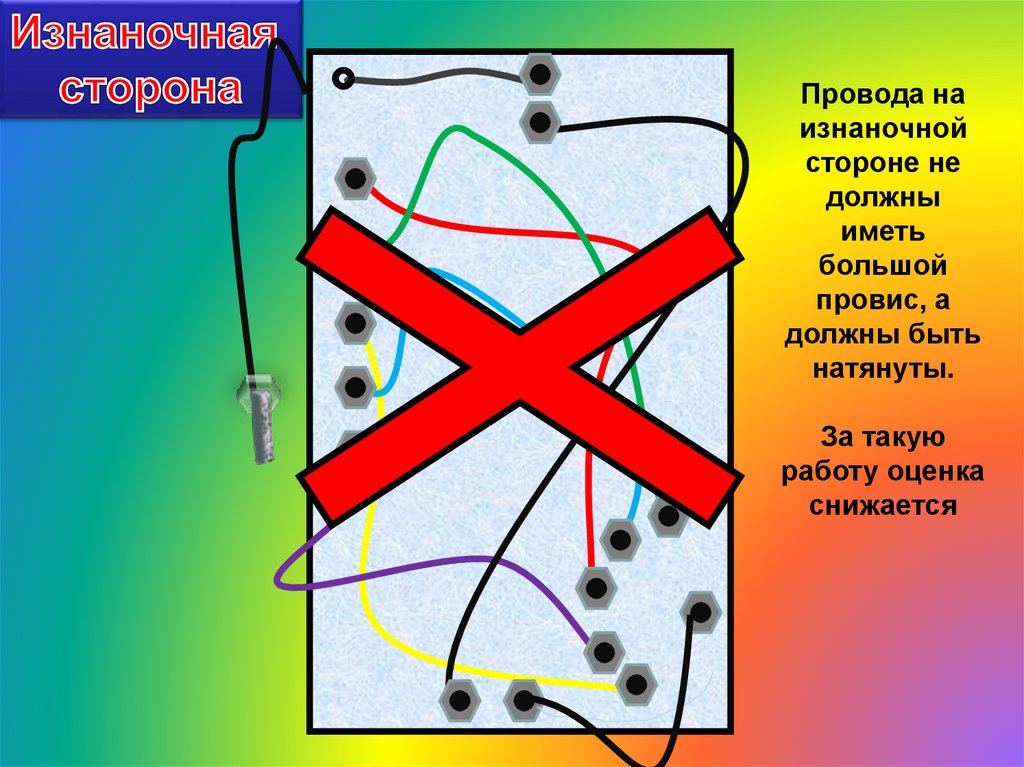

Провода на
изнаночной
стороне не
должны
иметь
большой
провис, а
должны быть
натянуты.
За такую
работу оценка
снижается

17.

Приклеить
картинки и
надписи

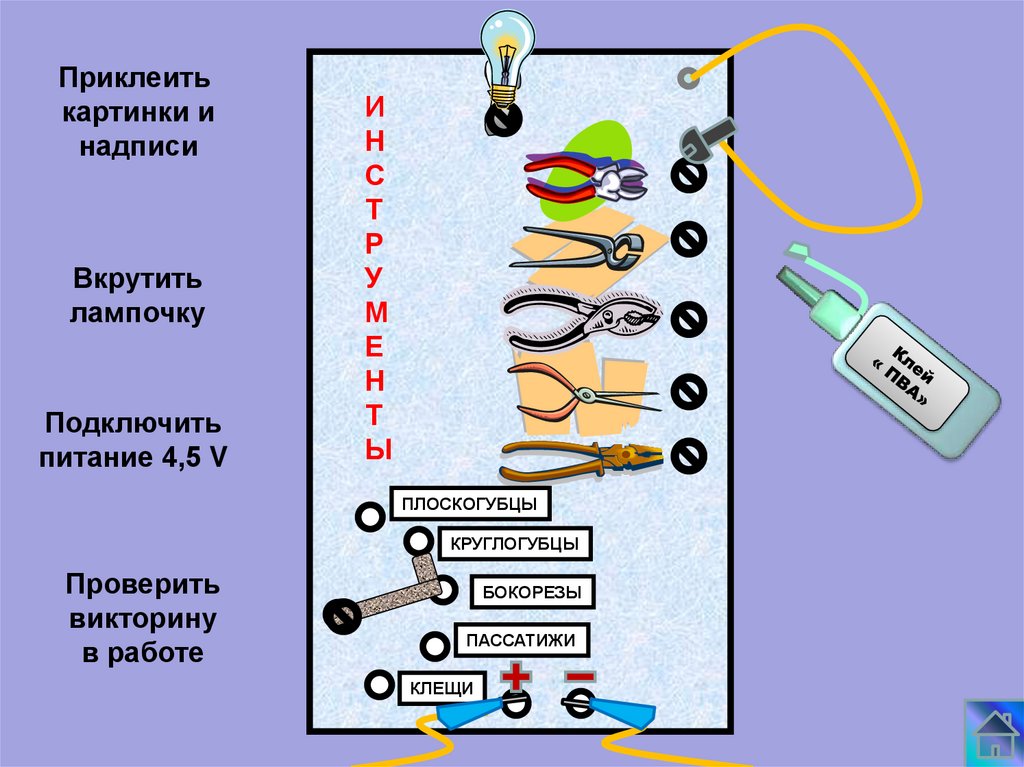

Вкрутить
лампочку
Подключить
питание 4,5 V
И
Н
С
Т
Р
У
М
Е
Н
Т
Ы
ПЛОСКОГУБЦЫ
КРУГЛОГУБЦЫ
Проверить
викторину
в работе
БОКОРЕЗЫ
ПАССАТИЖИ
КЛЕЩИ

18.
