Чтение карт. Условные знаки топографических карт. Изображения применяемые на топографических картах

1.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
Кафедра тактики
Старший преподаватель кафедры тактики
подполковник Титов Николай Юрьевич

2.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
2
Актуальность занятия определяется
«… в настоящее время роль топогеодезического и навигационного
обеспечения ВС РФ многократно возрастает с учетом активного и массового
внедрения системы управления войсками и оружием, геоинформационных
технологий. Решение навигационных задач является непременным условием
эффективного применения войск и высокоточного оружия »
Цель занятия
Изучить виды условных знаков, применяемые на топографических картах
Российской Федерации и их цветовое оформление, классификацию и
изображение на картах дорожной сети, населенных пунктов, гидрографии,
почвенно-растительного покрова и других элементов местности.
Прививать первоначальные умения в чтении карт различных масштабов.
Учебные вопросы
1. Условные знаки топографических карт Российской Федерации. Виды
условных знаков, цветовое оформление карт, пояснительные подписи и
цифровые обозначения.
2. Классификация и изображение на картах дорожной сети, населенных
пунктов, гидрографии, почвенно-растительного покрова и других элементов
местности.

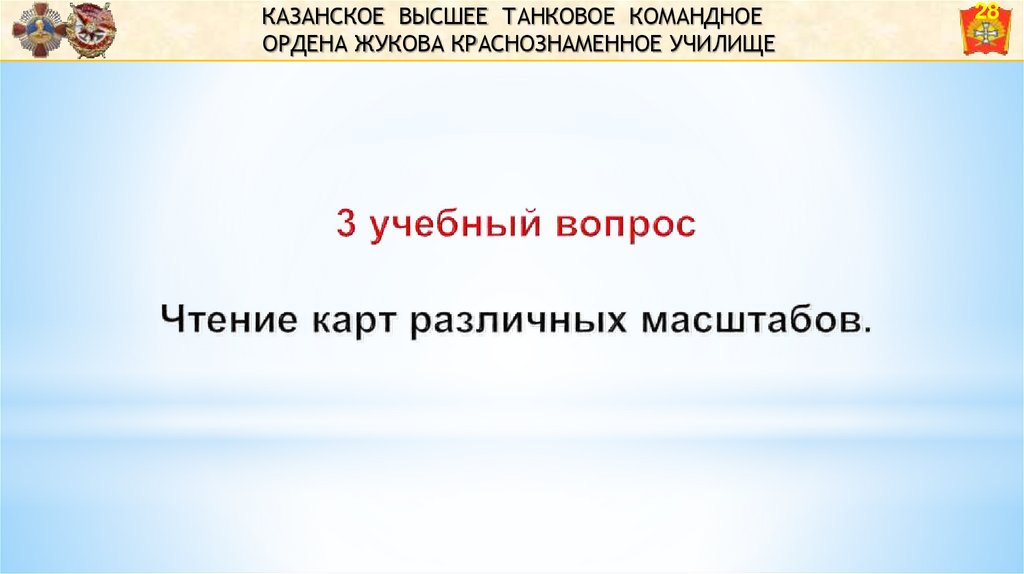

3. Чтение карт различных масштабов.
Выступление Начальника
Генерального штаба ВС РФ на
расширенном заседании коллегии
МО РФ 15.12.2020 г.

3.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
1 учебный вопрос:
Условные знаки топографических карт
Российской Федерации. Виды условных
знаков, цветовое оформление карт,
пояснительные подписи и цифровые
обозначения.
3

4.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
44

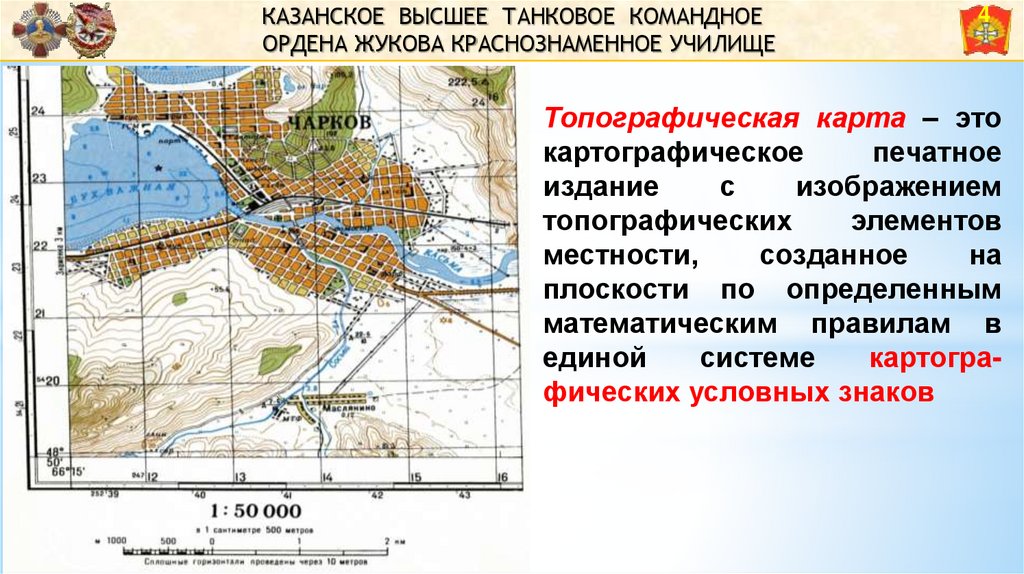

Топографическая карта – это
картографическое
печатное
издание
с
изображением
топографических
элементов
местности,
созданное
на
плоскости по определенным
математическим правилам в
единой
системе
картографических условных знаков

5.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ

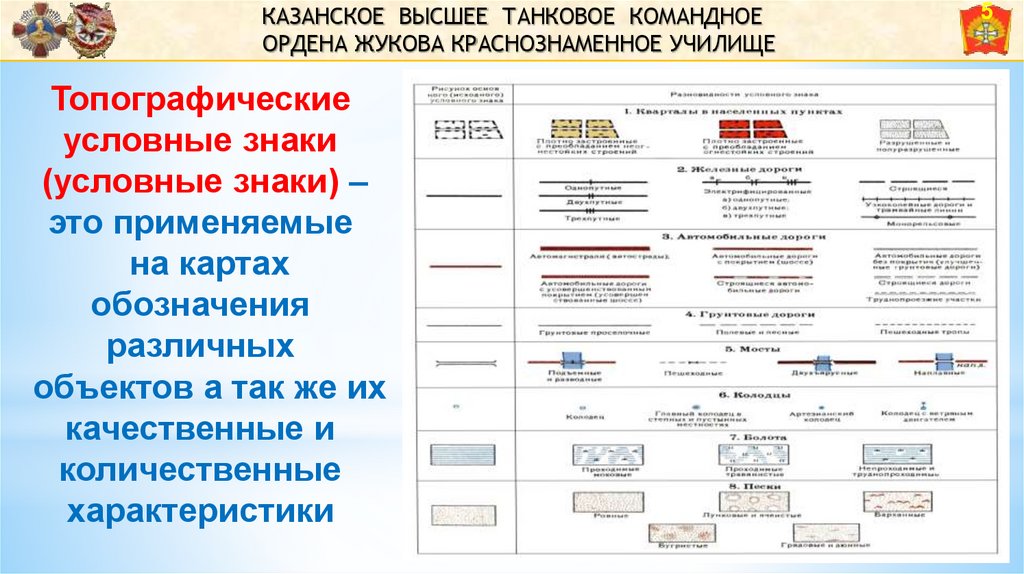

Топографические
условные знаки
(условные знаки) –
это применяемые
на картах
обозначения
различных
объектов а так же их
качественные и
количественные
характеристики
5

6.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ

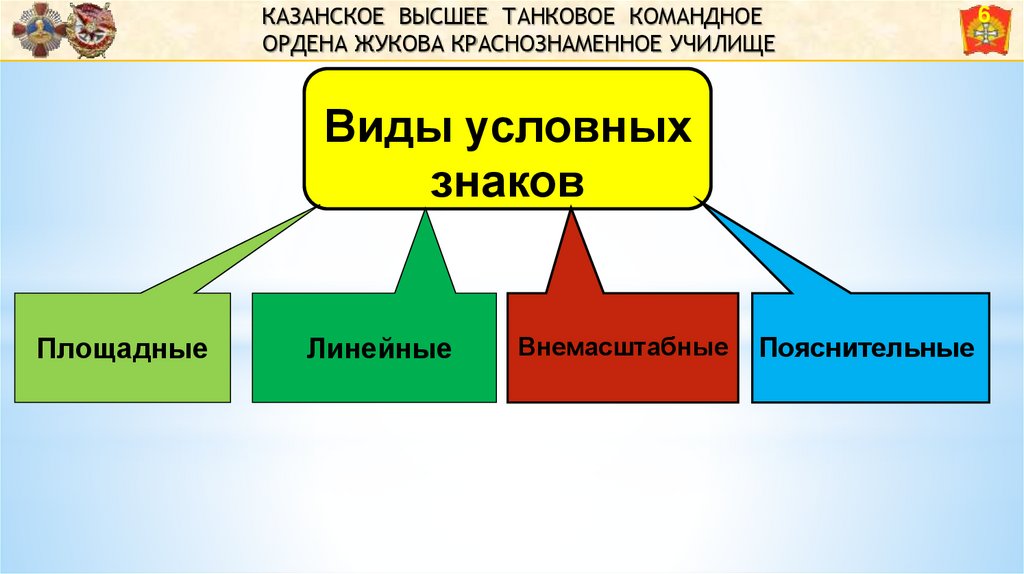

Виды условных
знаков
Площадные
Линейные
Внемасштабные
Пояснительные
66

7.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
7

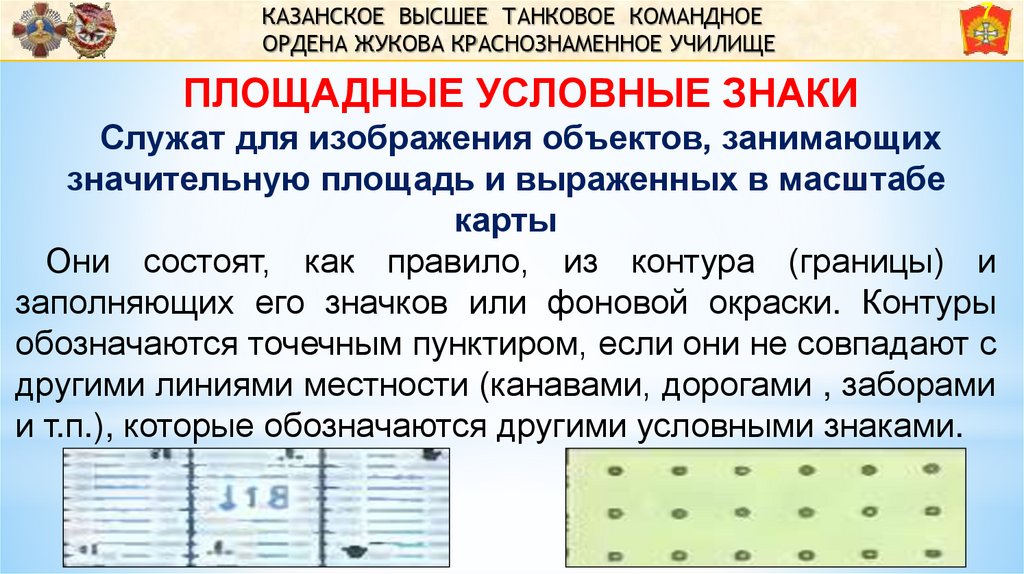

ПЛОЩАДНЫЕ УСЛОВНЫЕ ЗНАКИ
Служат для изображения объектов, занимающих
значительную площадь и выраженных в масштабе
карты
Они состоят, как правило, из контура (границы) и
заполняющих его значков или фоновой окраски. Контуры
обозначаются точечным пунктиром, если они не совпадают с
другими линиями местности (канавами, дорогами , заборами
и т.п.), которые обозначаются другими условными знаками.

8.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
8

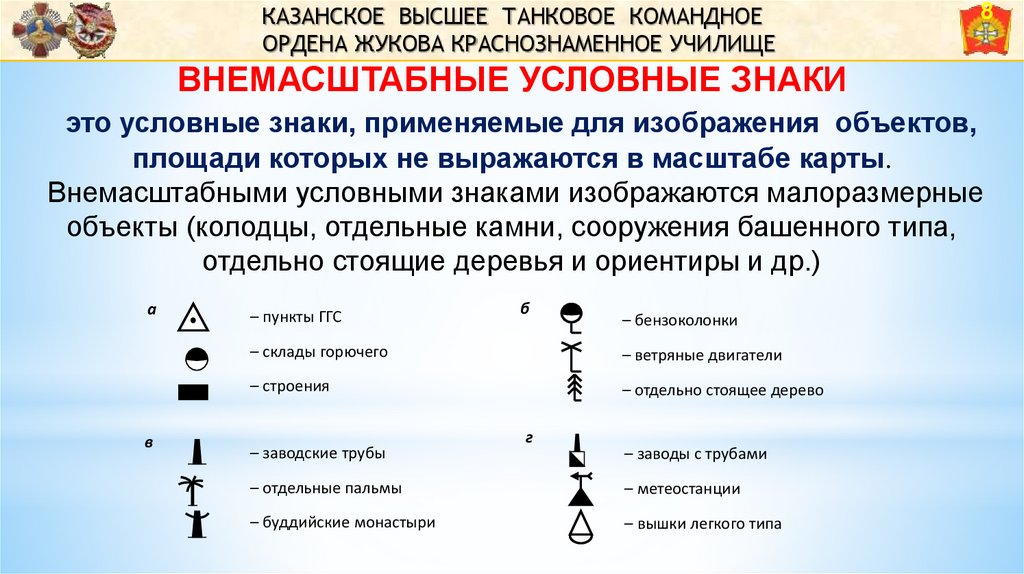

ВНЕМАСШТАБНЫЕ УСЛОВНЫЕ ЗНАКИ
это условные знаки, применяемые для изображения объектов,
площади которых не выражаются в масштабе карты.
Внемасштабными условными знаками изображаются малоразмерные
объекты (колодцы, отдельные камни, сооружения башенного типа,
отдельно стоящие деревья и ориентиры и др.)
а
в
– пункты ГГС
б
– бензоколонки
– склады горючего
– ветряные двигатели
– строения
– отдельно стоящее дерево
– заводские трубы
г
– заводы с трубами
– отдельные пальмы
– метеостанции
– буддийские монастыри
– вышки легкого типа

9.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
9

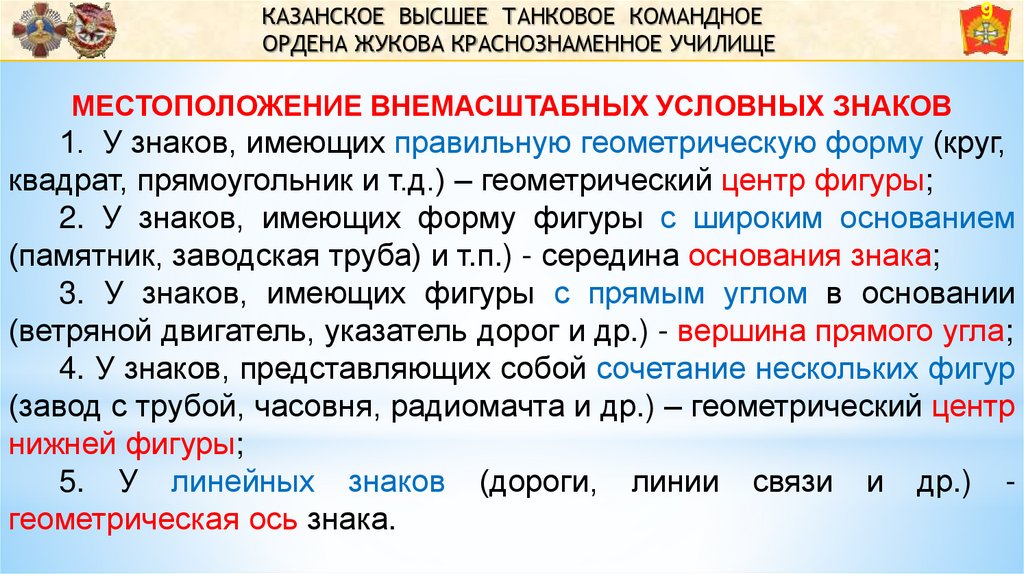

МЕСТОПОЛОЖЕНИЕ ВНЕМАСШТАБНЫХ УСЛОВНЫХ ЗНАКОВ
1. У знаков, имеющих правильную геометрическую форму (круг,
квадрат, прямоугольник и т.д.) – геометрический центр фигуры;
2. У знаков, имеющих форму фигуры с широким основанием
(памятник, заводская труба) и т.п.) - середина основания знака;
3. У знаков, имеющих фигуры с прямым углом в основании
(ветряной двигатель, указатель дорог и др.) - вершина прямого угла;
4. У знаков, представляющих собой сочетание нескольких фигур
(завод с трубой, часовня, радиомачта и др.) – геометрический центр
нижней фигуры;
5. У линейных знаков (дороги, линии связи и др.) геометрическая ось знака.

10.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
10

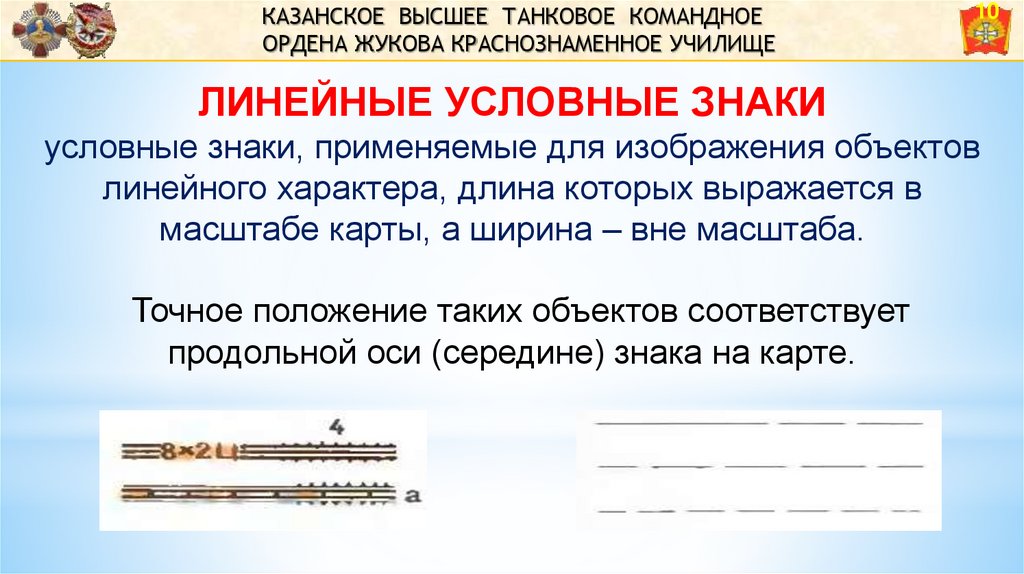

ЛИНЕЙНЫЕ УСЛОВНЫЕ ЗНАКИ
условные знаки, применяемые для изображения объектов
линейного характера, длина которых выражается в
масштабе карты, а ширина – вне масштаба.
Точное положение таких объектов соответствует
продольной оси (середине) знака на карте.

11.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
11

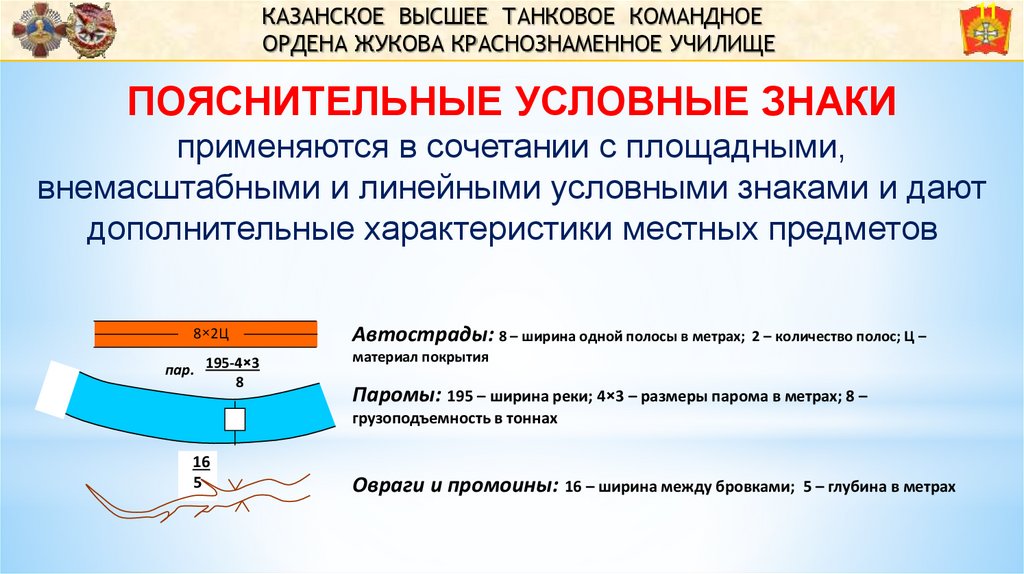

ПОЯСНИТЕЛЬНЫЕ УСЛОВНЫЕ ЗНАКИ
применяются в сочетании с площадными,
внемасштабными и линейными условными знаками и дают
дополнительные характеристики местных предметов
8×2Ц
пар. 195-4×3
8
Автострады: 8 – ширина одной полосы в метрах; 2 – количество полос; Ц –
материал покрытия
Паромы: 195 – ширина реки; 4×3 – размеры парома в метрах; 8 –
грузоподъемность в тоннах
16
5
Овраги и промоины: 16 – ширина между бровками; 5 – глубина в метрах

12.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
12

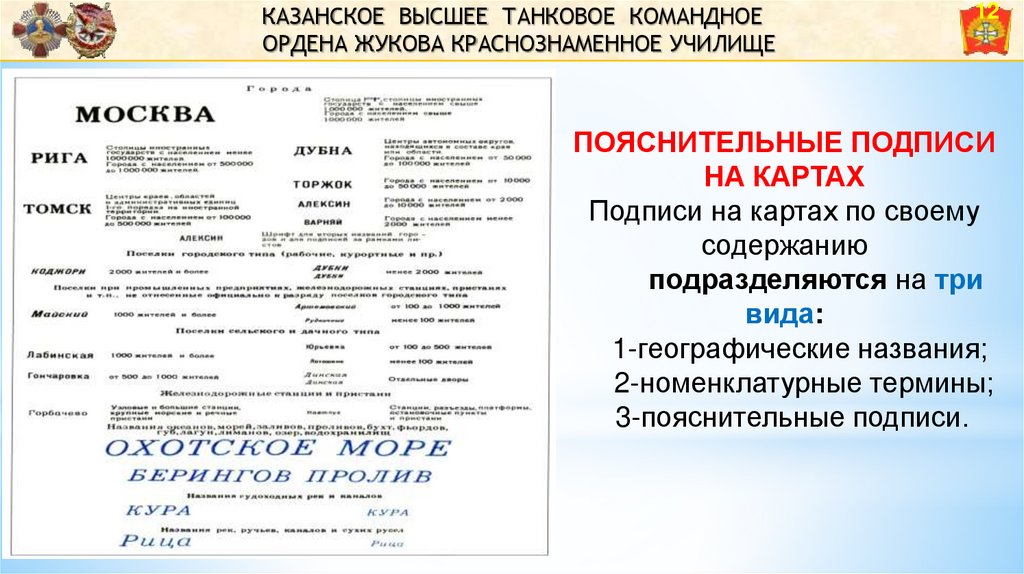

ПОЯСНИТЕЛЬНЫЕ ПОДПИСИ
НА КАРТАХ
Подписи на картах по своему
содержанию
подразделяются на три
вида:
1-географические названия;
2-номенклатурные термины;
3-пояснительные подписи.

13.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
13

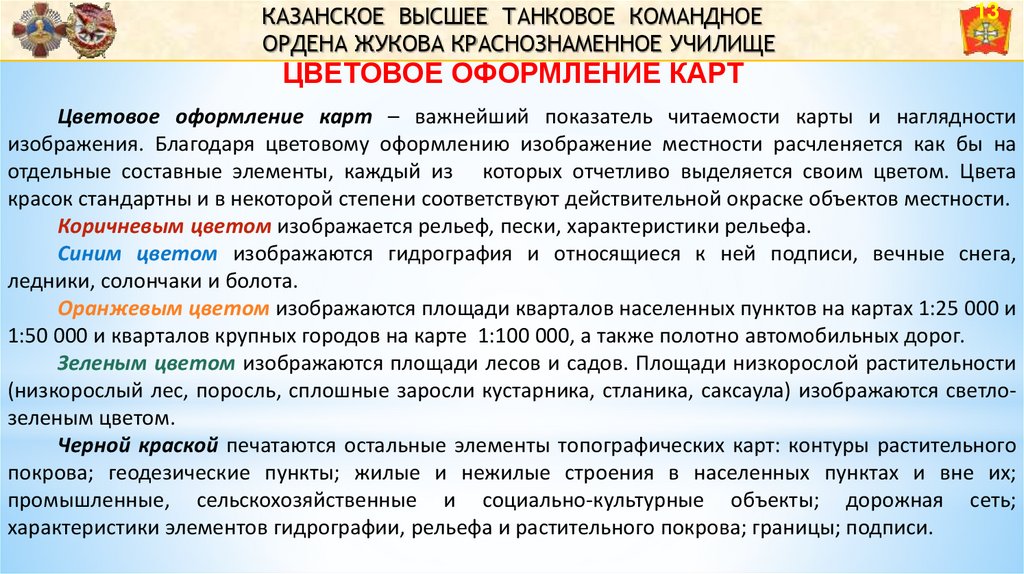

ЦВЕТОВОЕ ОФОРМЛЕНИЕ КАРТ
Цветовое оформление карт – важнейший показатель читаемости карты и наглядности
изображения. Благодаря цветовому оформлению изображение местности расчленяется как бы на
отдельные составные элементы, каждый из которых отчетливо выделяется своим цветом. Цвета
красок стандартны и в некоторой степени соответствуют действительной окраске объектов местности.
Коричневым цветом изображается рельеф, пески, характеристики рельефа.
Синим цветом изображаются гидрография и относящиеся к ней подписи, вечные снега,
ледники, солончаки и болота.
Оранжевым цветом изображаются площади кварталов населенных пунктов на картах 1:25 000 и
1:50 000 и кварталов крупных городов на карте 1:100 000, а также полотно автомобильных дорог.
Зеленым цветом изображаются площади лесов и садов. Площади низкорослой растительности
(низкорослый лес, поросль, сплошные заросли кустарника, стланика, саксаула) изображаются светлозеленым цветом.
Черной краской печатаются остальные элементы топографических карт: контуры растительного
покрова; геодезические пункты; жилые и нежилые строения в населенных пунктах и вне их;
промышленные, сельскохозяйственные и социально-культурные объекты; дорожная сеть;
характеристики элементов гидрографии, рельефа и растительного покрова; границы; подписи.

14.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
2 учебный вопрос:
Классификация и изображение на картах
дорожной сети, населенных пунктов,
гидрографии, почвенно-растительного
покрова и других элементов местности.
14

15.

15
КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ

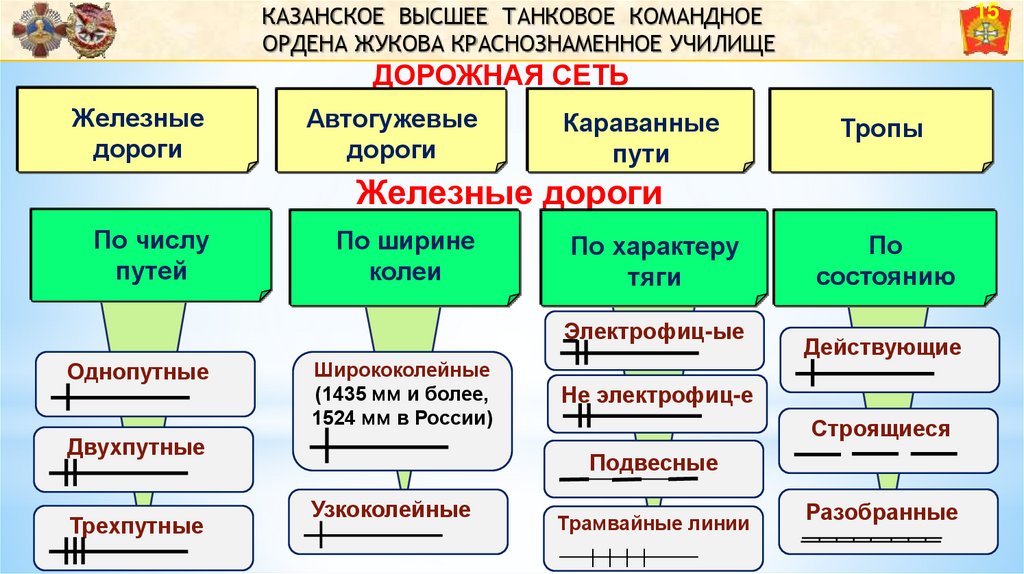

ДОРОЖНАЯ СЕТЬ
Железные
дороги
Автогужевые
дороги
Караванные
пути
Тропы
Железные дороги
По числу
путей
По ширине
колеи
По характеру
тяги
Электрофиц-ые
Однопутные
Ширококолейные
(1435 мм и более,
1524 мм в России)
Двухпутные
Трехпутные
По
состоянию
Действующие
Не электрофиц-е
Строящиеся
Подвесные
Узкоколейные
Трамвайные линии
Разобранные

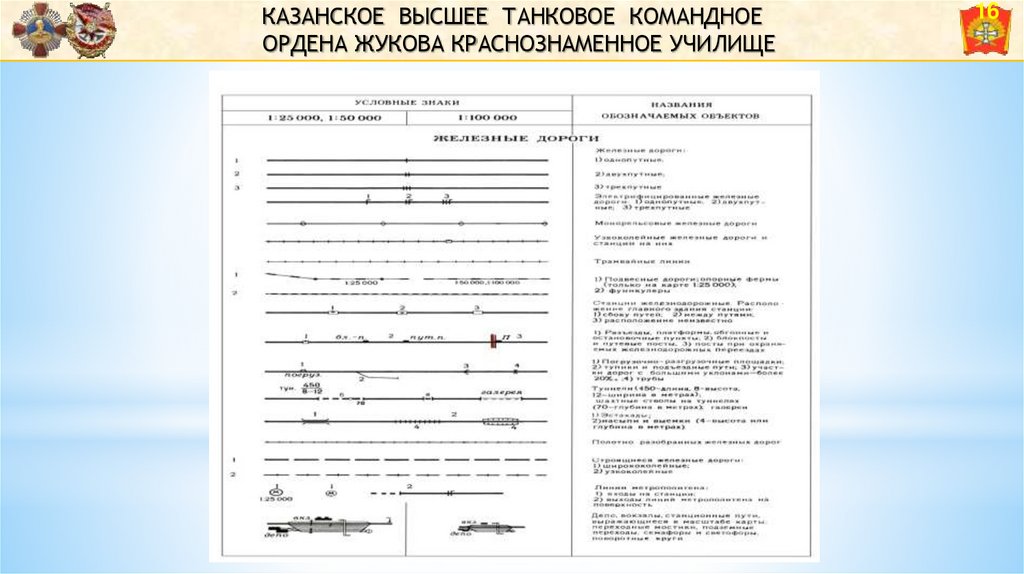

16.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
16

17.

17
КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ

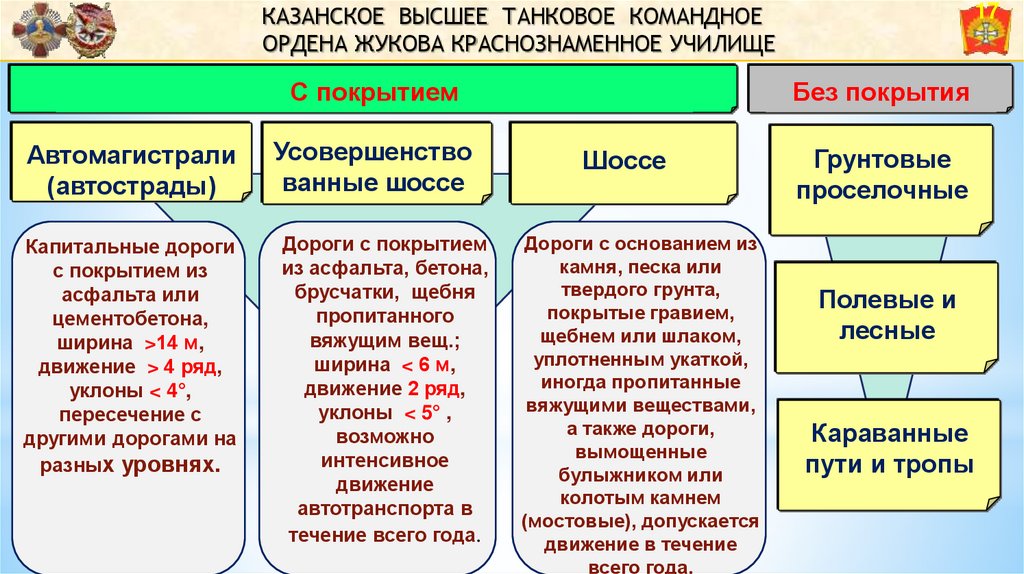

С покрытием
Автомагистрали
(автострады)
Усовершенство
ванные шоссе
Капитальные дороги
с покрытием из
асфальта или
цементобетона,
ширина >14 м,
движение > 4 ряд,
уклоны < 4°,
пересечение с
другими дорогами на
разных уровнях.
Дороги с покрытием
из асфальта, бетона,
брусчатки, щебня
пропитанного
вяжущим вещ.;
ширина < 6 м,
движение 2 ряд,
уклоны < 5° ,
возможно
интенсивное
движение
автотранспорта в
течение всего года.
Без покрытия
Шоссе
Дороги с основанием из
камня, песка или
твердого грунта,
покрытые гравием,
щебнем или шлаком,
уплотненным укаткой,
иногда пропитанные
вяжущими веществами,
а также дороги,
вымощенные
булыжником или
колотым камнем
(мостовые), допускается
движение в течение
всего года.
Грунтовые
проселочные
Полевые и
лесные
Караванные
пути и тропы

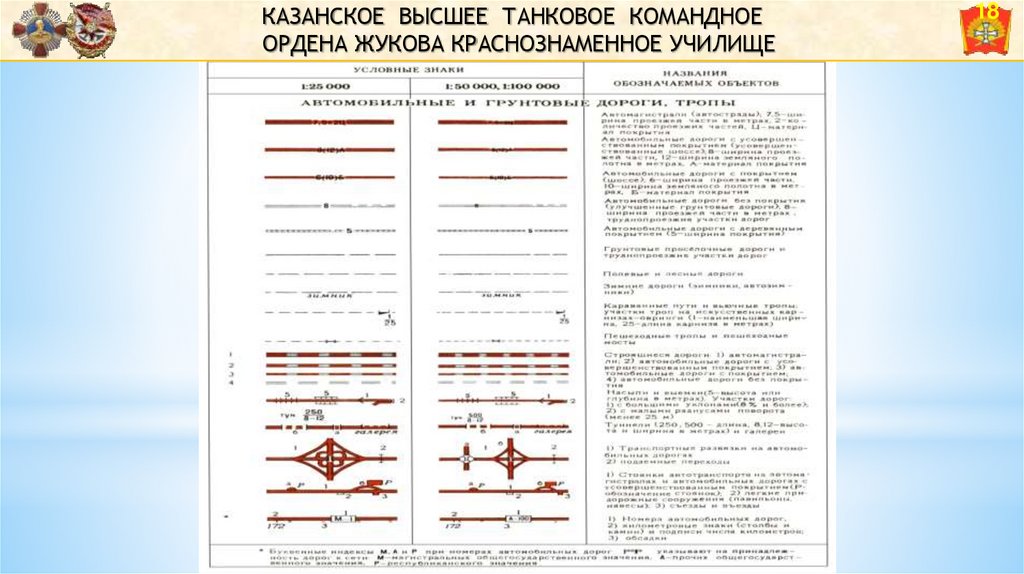

18.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
18

19.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
19

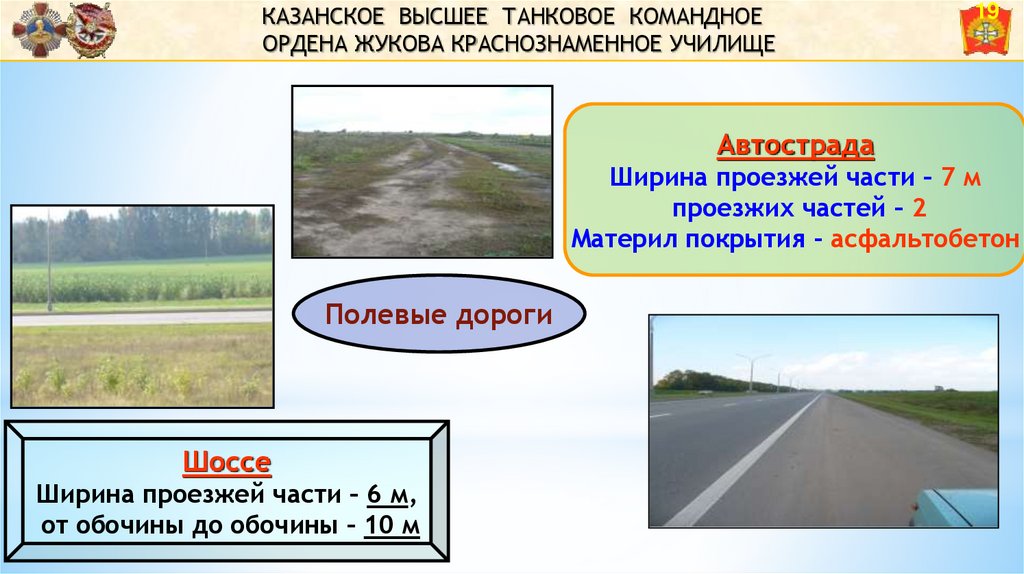

Автострада
Ширина проезжей части – 7 м
проезжих частей – 2
Материл покрытия - асфальтобетон
Полевые дороги
Шоссе
Ширина проезжей части – 6 м,
от обочины до обочины – 10 м

20.

20
КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ

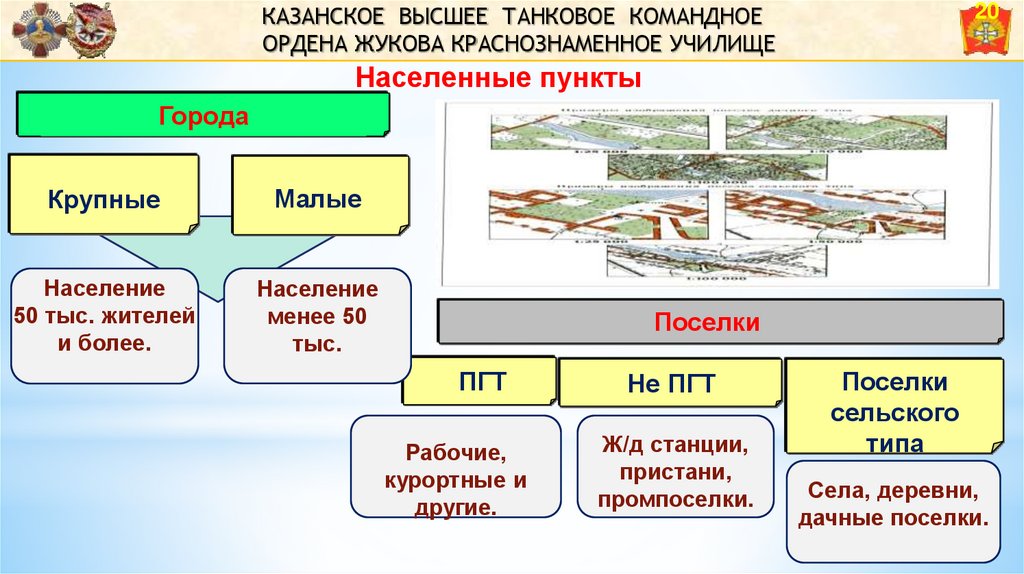

Населенные пункты
Города
Крупные
Малые
Население
50 тыс. жителей
и более.
Население
менее 50
тыс.
Поселки
ПГТ
Рабочие,
курортные и
другие.
Не ПГТ
Ж/д станции,
пристани,
промпоселки.
Поселки
сельского
типа
Села, деревни,
дачные поселки.

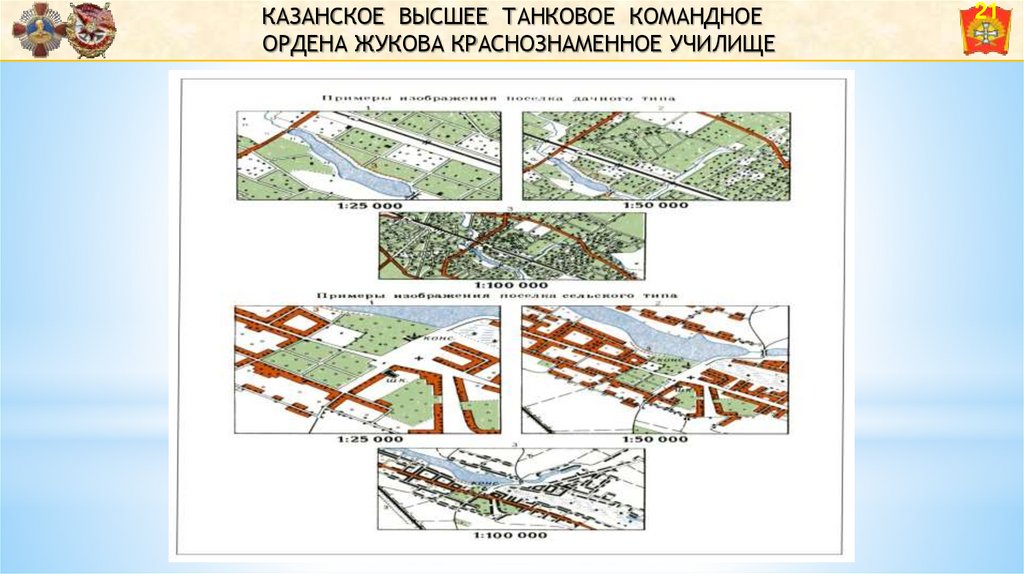

21.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
21

22.

22
КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ

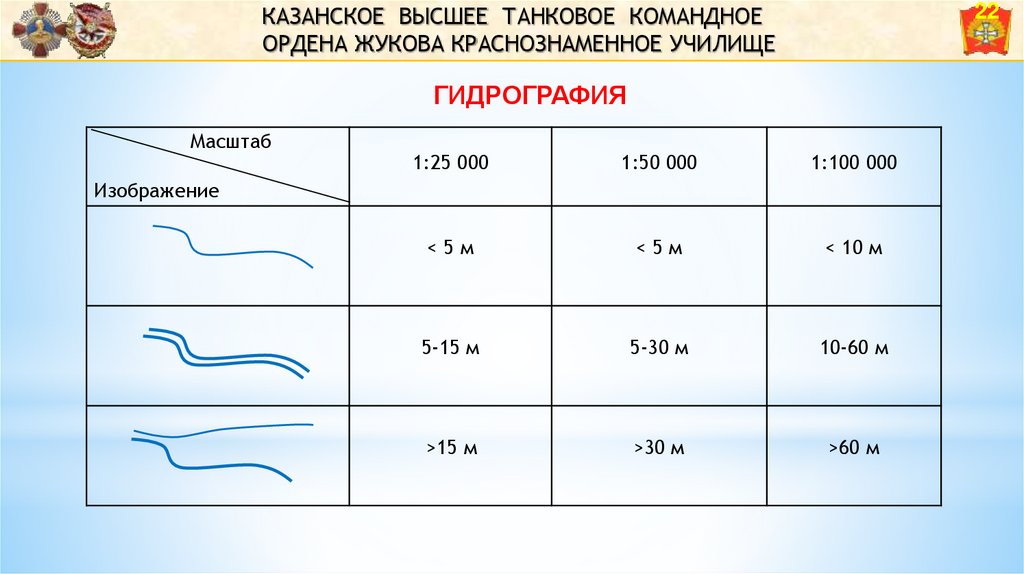

ГИДРОГРАФИЯ
Масштаб
1:25 000
1:50 000
1:100 000
<5м
<5м
< 10 м
5-15 м
5-30 м
10-60 м
>15 м
>30 м
>60 м

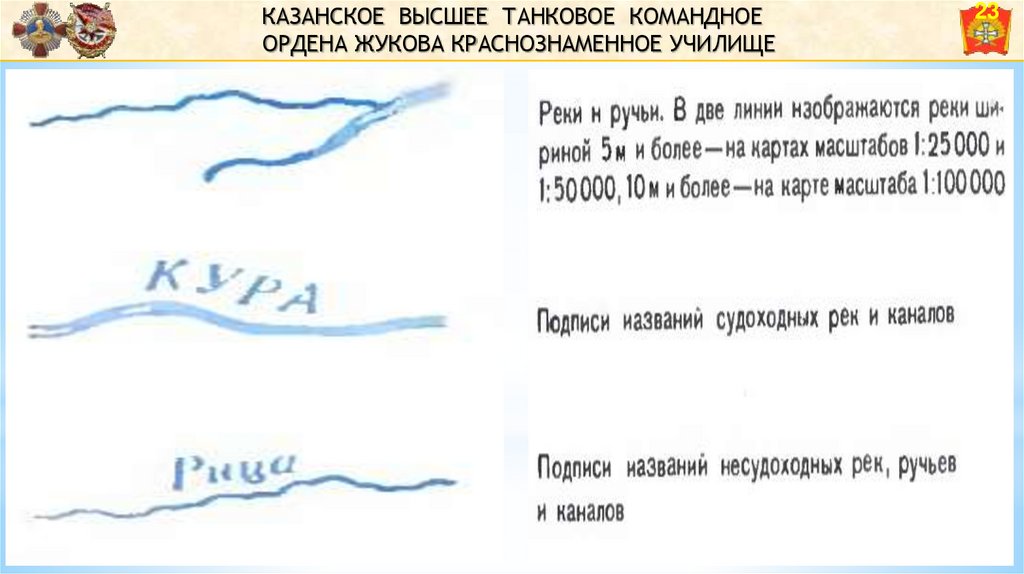

23.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
23

24.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ

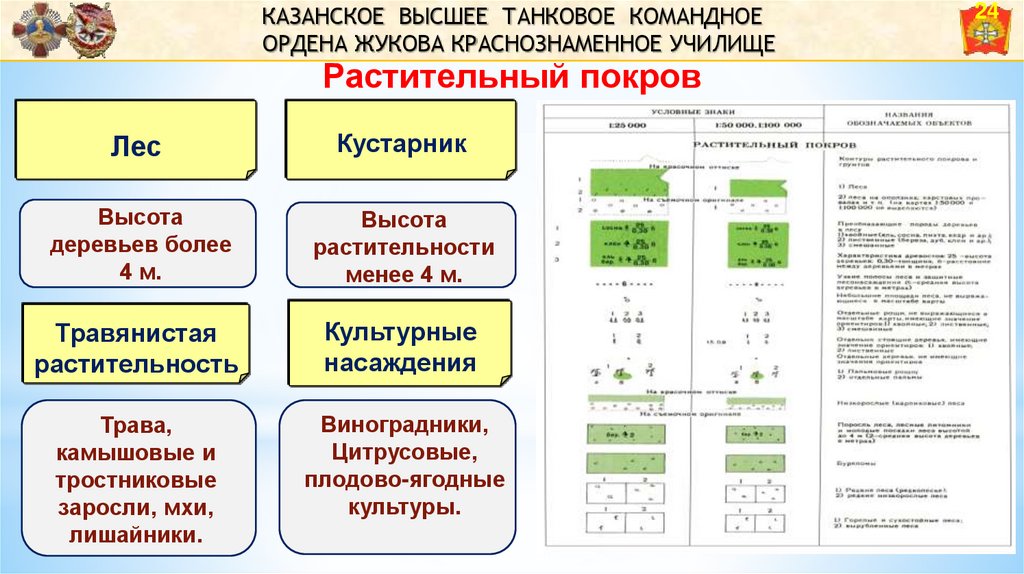

Растительный покров
Лес
Кустарник
Высота
деревьев более
4 м.
Высота
растительности
менее 4 м.
Травянистая
растительность
Культурные
насаждения
Трава,
камышовые и
тростниковые
заросли, мхи,
лишайники.
Виноградники,
Цитрусовые,
плодово-ягодные
культуры.
24

25.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ

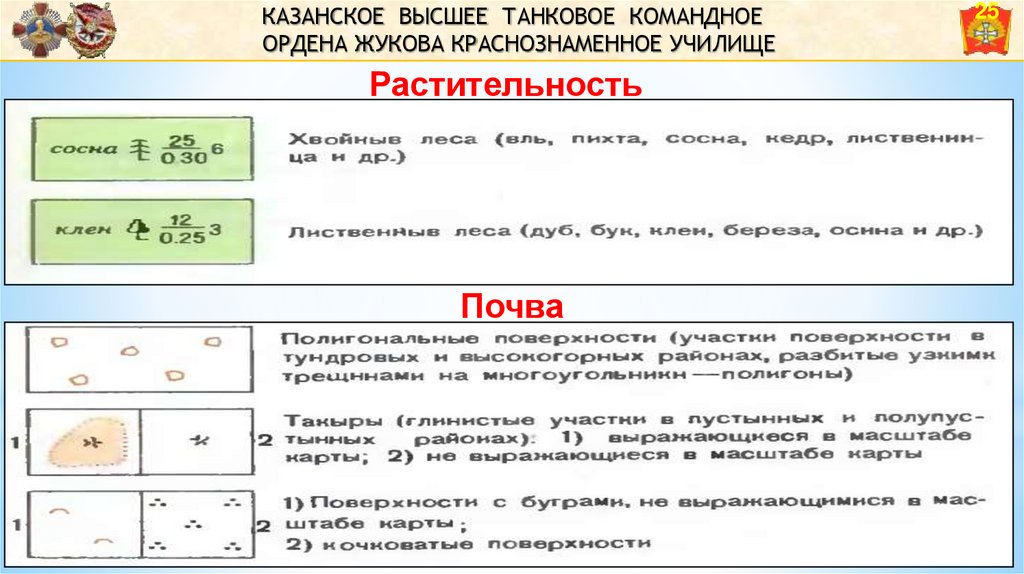

Растительность
Почва
25

26.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
26

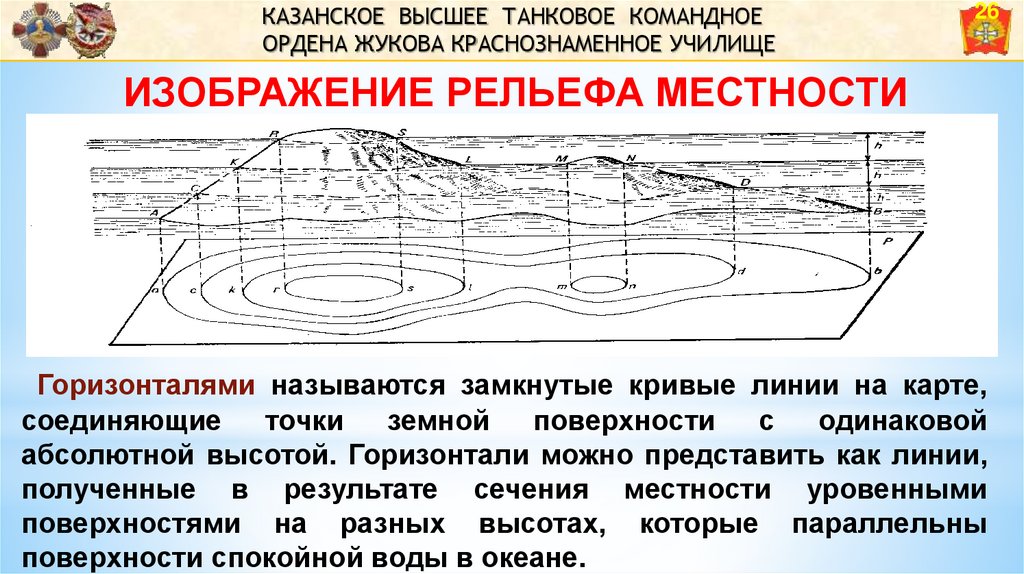

ИЗОБРАЖЕНИЕ РЕЛЬЕФА МЕСТНОСТИ
Горизонталями называются замкнутые кривые линии на карте,
соединяющие
точки
земной
поверхности
с
одинаковой
абсолютной высотой. Горизонтали можно представить как линии,
полученные в результате сечения местности уровенными
поверхностями на разных высотах, которые параллельны
поверхности спокойной воды в океане.

27.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ

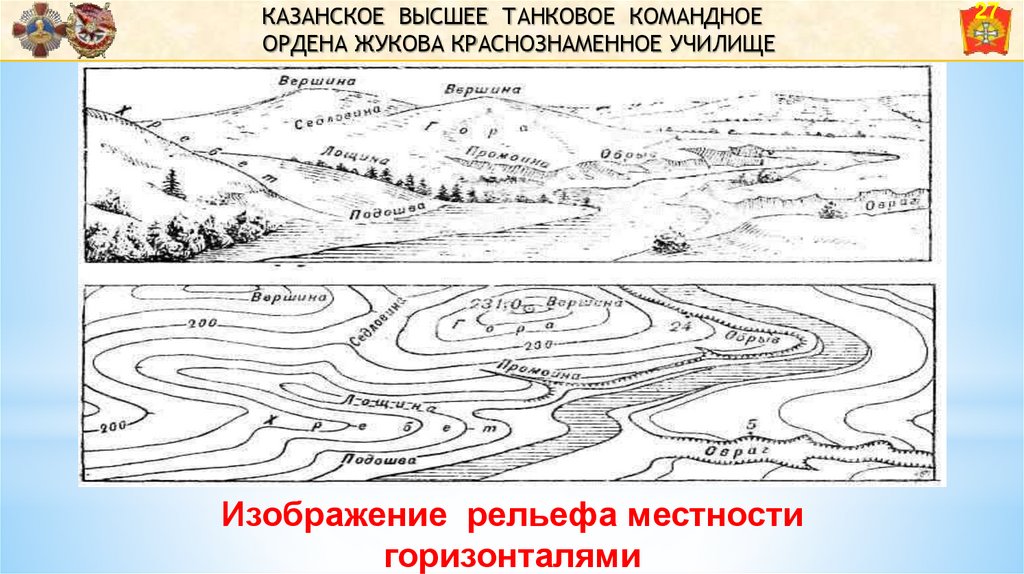

Изображение рельефа местности
горизонталями
27

28.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
28

29.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
29

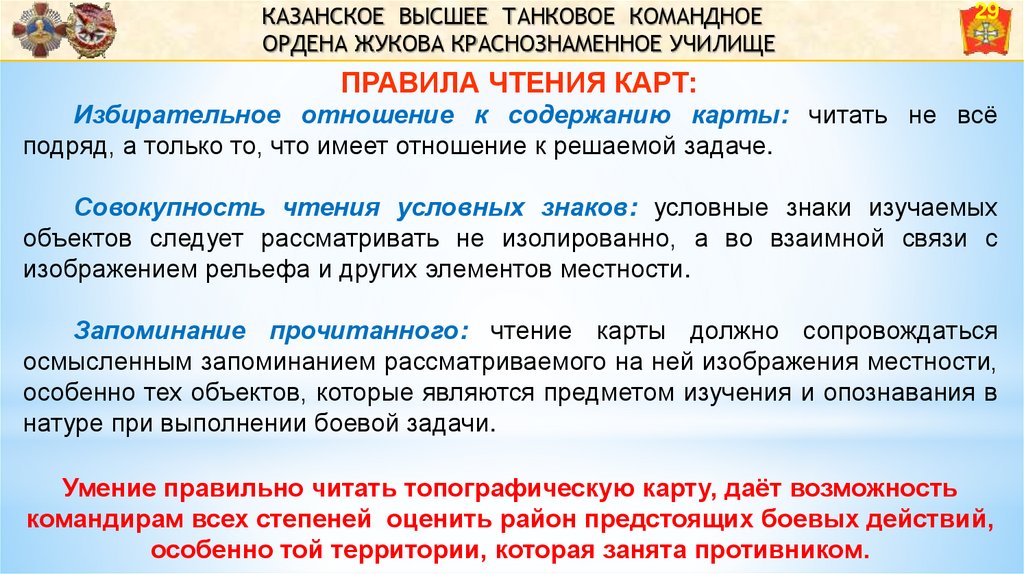

ПРАВИЛА ЧТЕНИЯ КАРТ:
Избирательное отношение к содержанию карты: читать не всё
подряд, а только то, что имеет отношение к решаемой задаче.
Совокупность чтения условных знаков: условные знаки изучаемых
объектов следует рассматривать не изолированно, а во взаимной связи с
изображением рельефа и других элементов местности.
Запоминание прочитанного: чтение карты должно сопровождаться
осмысленным запоминанием рассматриваемого на ней изображения местности,
особенно тех объектов, которые являются предметом изучения и опознавания в
натуре при выполнении боевой задачи.
Умение правильно читать топографическую карту, даёт возможность
командирам всех степеней оценить район предстоящих боевых действий,
особенно той территории, которая занята противником.

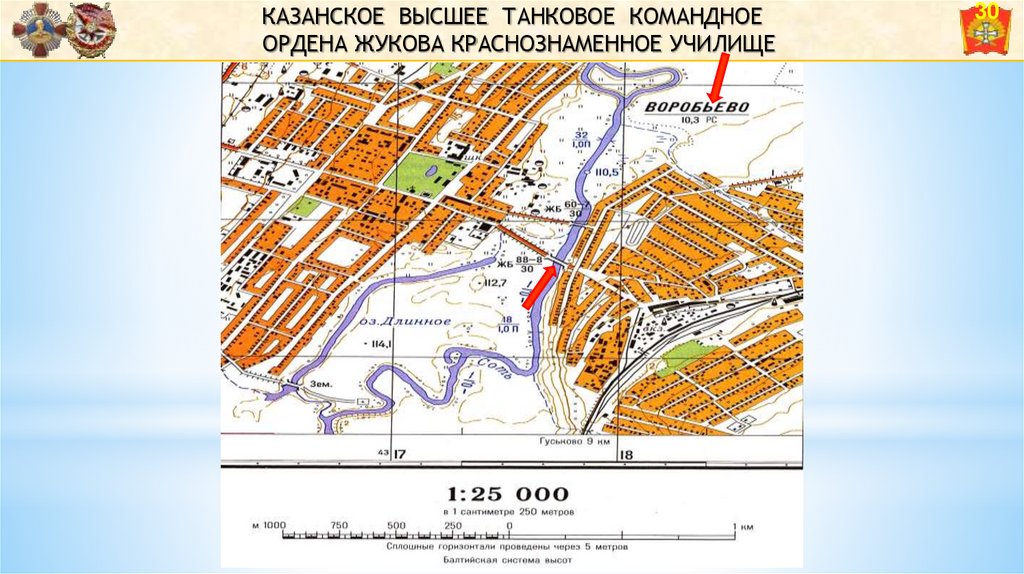

30.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
30

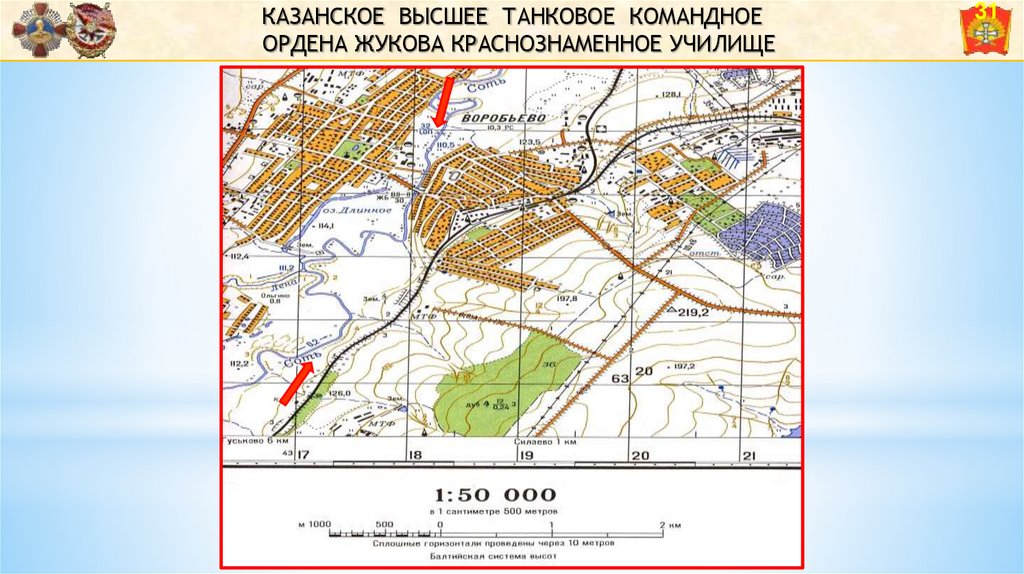

31.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
31

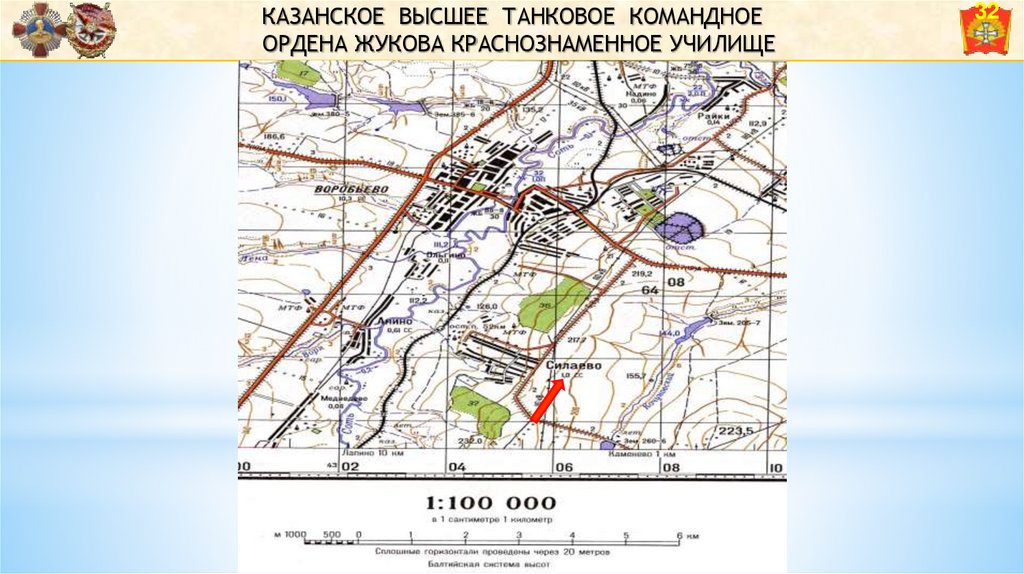

32.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
32

33.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
33

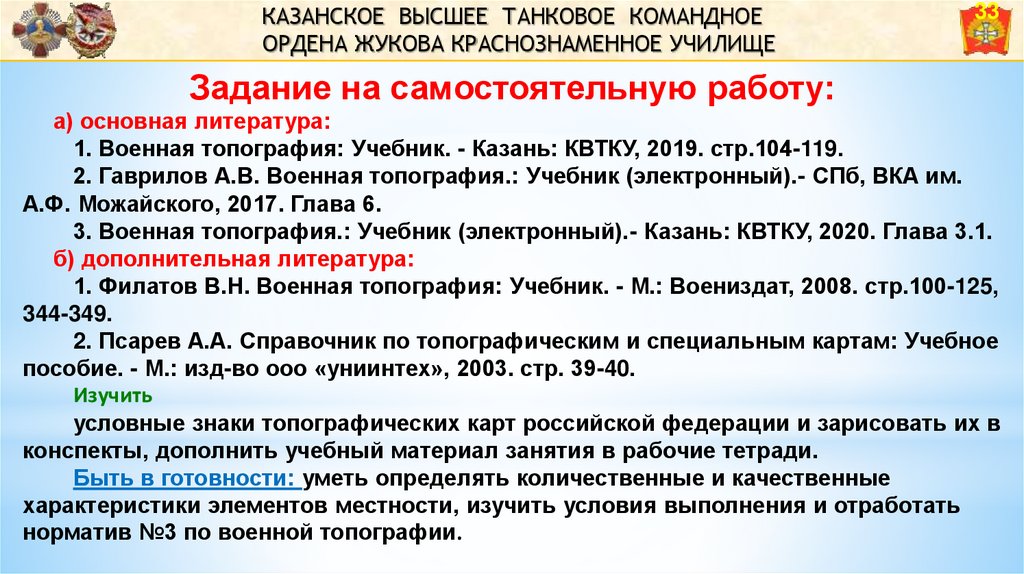

Задание на самостоятельную работу:
а) основная литература:
1. Военная топография: Учебник. - Казань: КВТКУ, 2019. стр.104-119.
2. Гаврилов А.В. Военная топография.: Учебник (электронный).- СПб, ВКА им.
А.Ф. Можайского, 2017. Глава 6.
3. Военная топография.: Учебник (электронный).- Казань: КВТКУ, 2020. Глава 3.1.
б) дополнительная литература:
1. Филатов В.Н. Военная топография: Учебник. - М.: Воениздат, 2008. стр.100-125,
344-349.
2. Псарев А.А. Справочник по топографическим и специальным картам: Учебное
пособие. - М.: изд-во ооо «униинтех», 2003. стр. 39-40.
Изучить
условные знаки топографических карт российской федерации и зарисовать их в
конспекты, дополнить учебный материал занятия в рабочие тетради.
Быть в готовности: уметь определять количественные и качественные
характеристики элементов местности, изучить условия выполнения и отработать
норматив №3 по военной топографии.

34.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ КОМАНДНОЕ
ОРДЕНА ЖУКОВА КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
Кафедра тактики
Старший преподаватель кафедры тактики
подполковник Титов Николай Юрьевич
