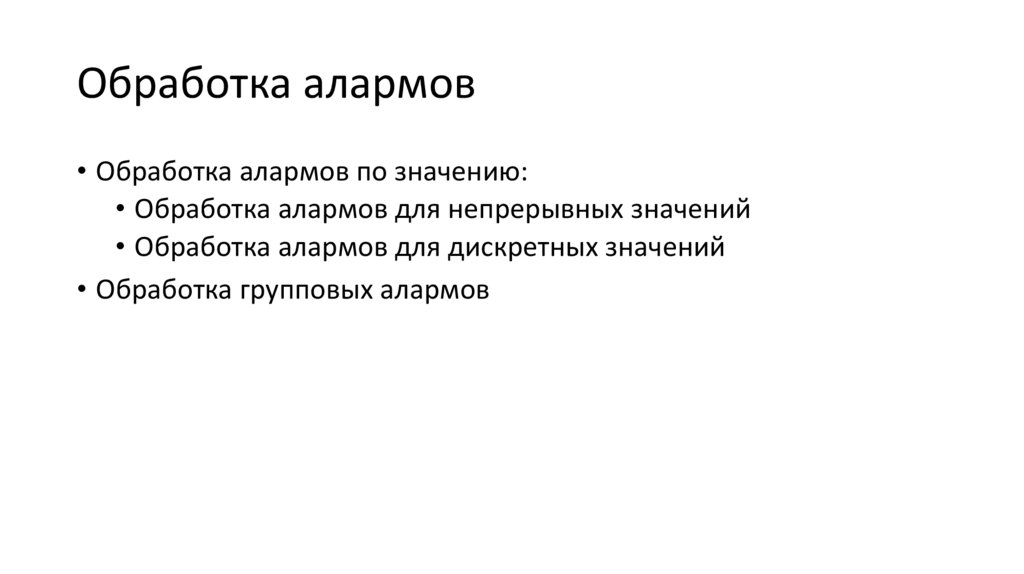

Обработка алармов

1. Обработка алармов

КАСКАД Цифра 3.18

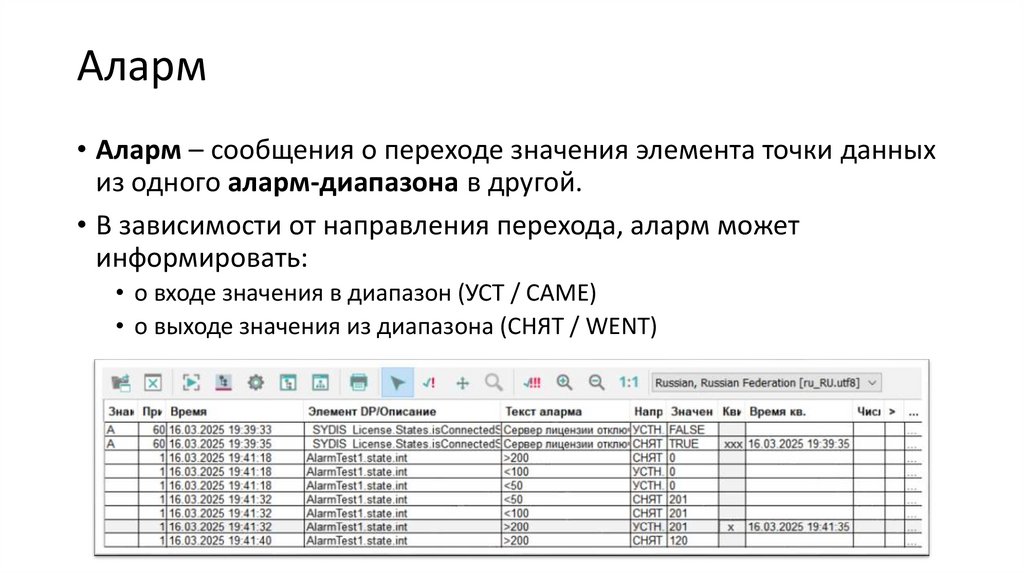

2. Аларм

• Аларм – сообщения о переходе значения элемента точки данных
из одного аларм-диапазона в другой.
• В зависимости от направления перехода, аларм может
информировать:
• o входе значения в диапазон (УСТ / CAME)
• o выходе значения из диапазона (СНЯТ / WENT)

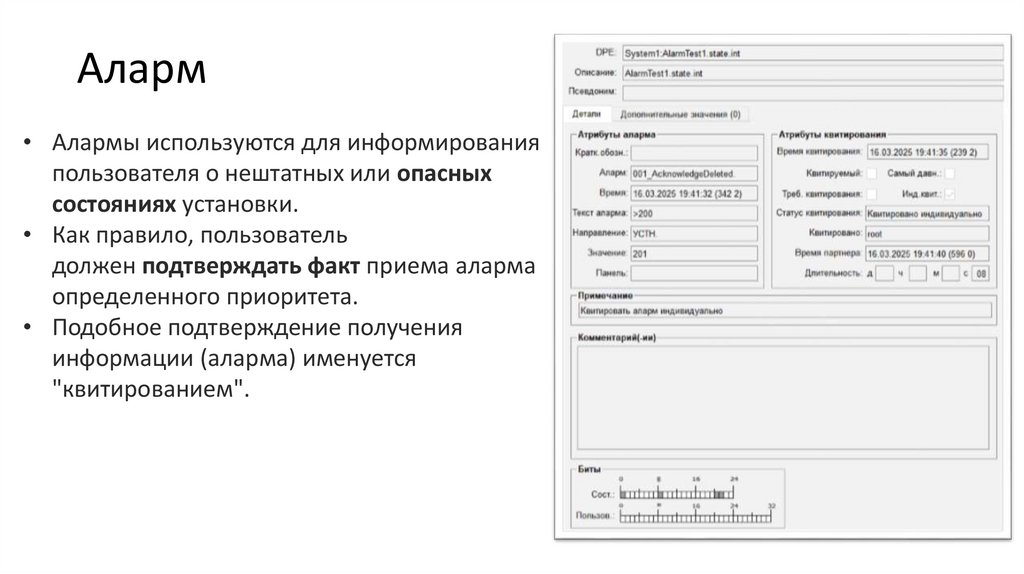

3. Аларм

• Алармы используются для информирования
пользователя о нештатных или опасных
состояниях установки.
• Как правило, пользователь
должен подтверждать факт приема аларма
определенного приоритета.
• Подобное подтверждение получения
информации (аларма) именуется
"квитированием".

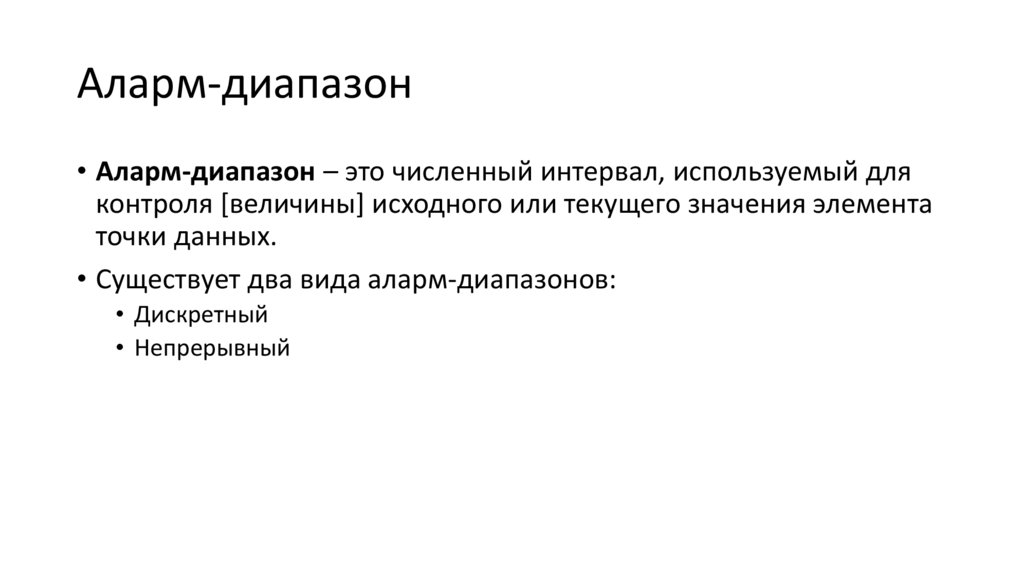

4. Аларм-диапазон

• Аларм-диапазон – это численный интервал, используемый для
контроля [величины] исходного или текущего значения элемента
точки данных.
• Существует два вида аларм-диапазонов:
• Дискретный
• Непрерывный

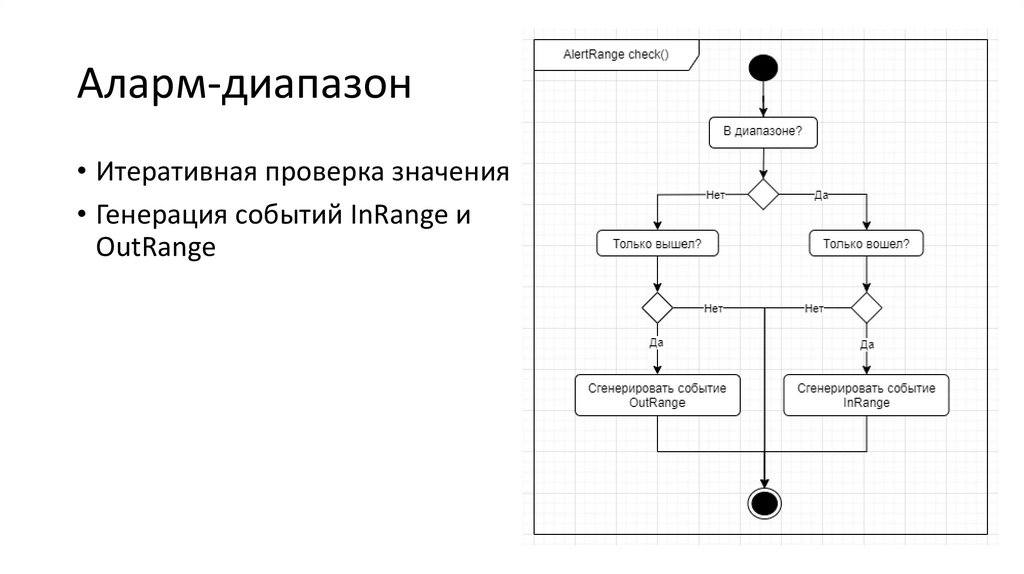

5. Аларм-диапазон

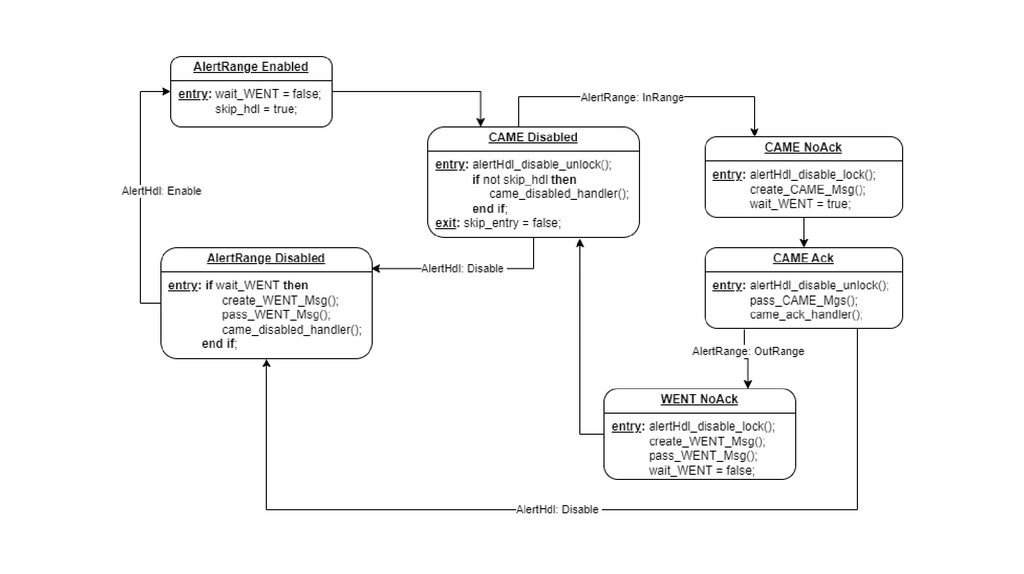

• Итеративная проверка значения
• Генерация событий InRange и
OutRange

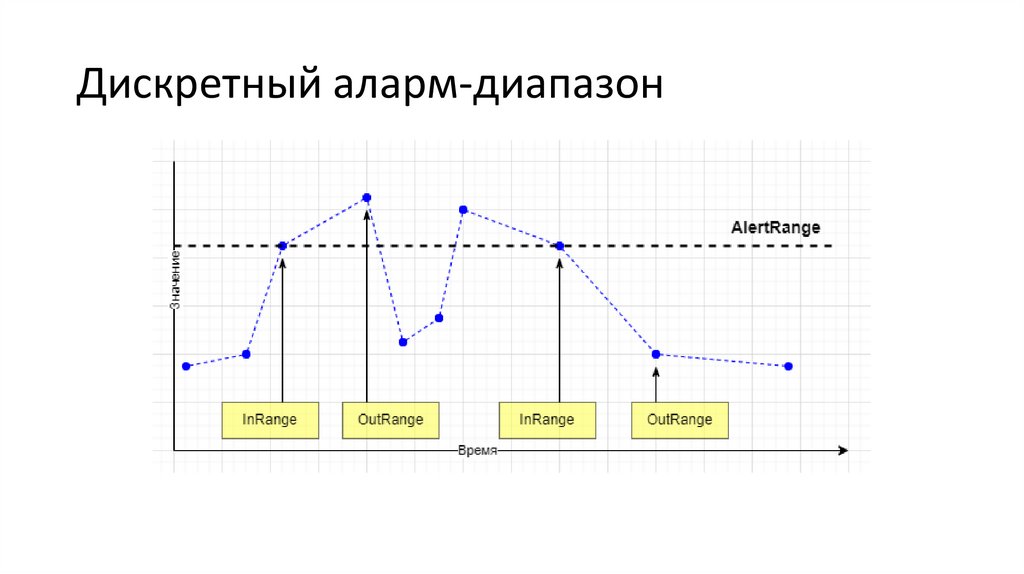

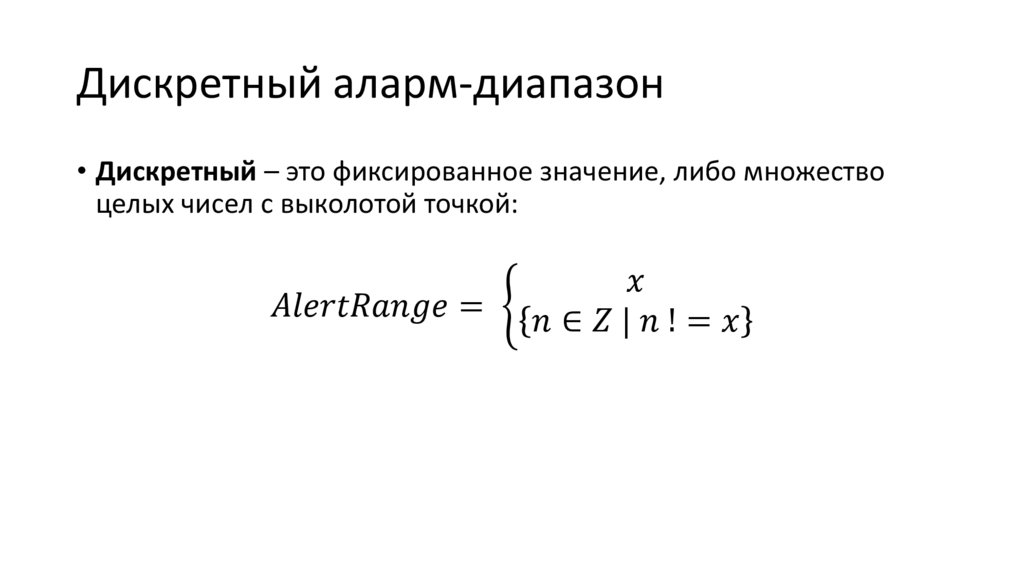

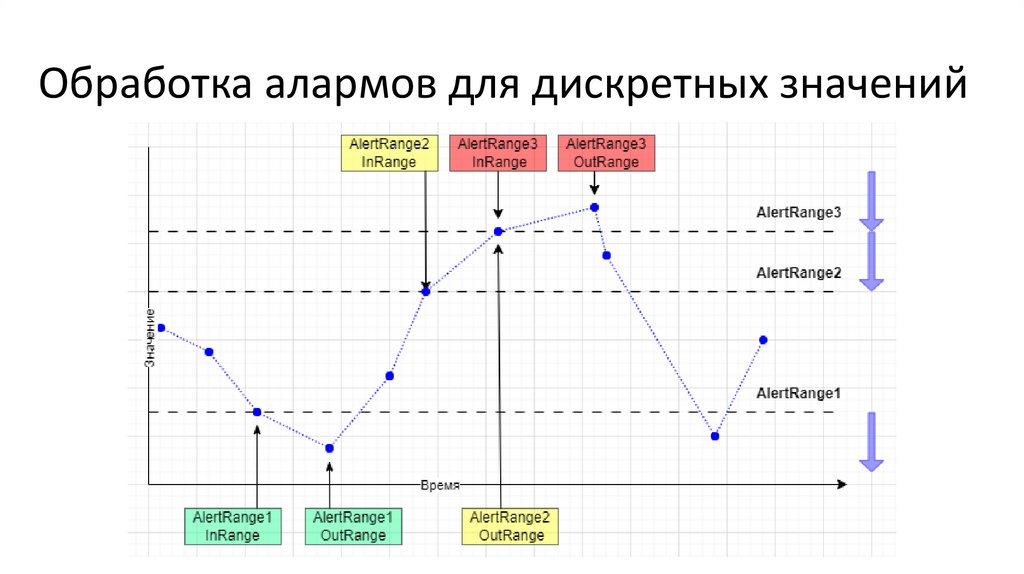

6. Дискретный аларм-диапазон

• Дискретный – это фиксированное значение, либо множество
целых чисел с выколотой точкой:
